Кабель для обогрева водопровода: Греющие кабели для обогрева труб

Если вам надоело каждую зиму бороться с замерзшими трубами водопровода и канализации, пора задуматься об их качественной термоизоляции. После появления на рынке греющих кабелей, которые моментально получили огромный спрос, подобная проблема больше не является неразрешимой. В этой статье мы расскажем, как выбрать греющий кабель для труб, рассмотрим его виды, отличия и недостатки. Определимся, когда целесообразно монтировать кабель поверх трубы, а когда вовнутрь и безопасен ли такой монтаж. Дадим советы касательно выбора мощности нагревательного элемента и рассмотрим проверенных производителей.

1. Для чего нужен греющий кабель?

Кто-то скажет, что использовать нагревательный кабель для предотвращения замерзания труб дорого и нерационально. И гораздо логичнее узнать, на какую глубину промерзает грунт при самых низких температурах в вашем регионе, и просто напросто углубить траншею на нужную величину. Так-то оно так, но далеко не всегда есть возможность углубиться на 1,5-1,7 метра. Например:

• Если вы копаете траншеи для прокладки труб самостоятельно в целях экономии или просто вам нравится лично все контролировать, то потребуются немалые физические усилия. Ведь есть разница – углубляться на 0,5 метра или на 1,5?
• Далеко не всегда грунт на местности по своему составу является прочным и однородным. Можно наткнуться в процессе работ на твердые породы;
• Если местность заболоченная, то в сезон дождей или таяния снега, уровень грунтовых вод может сильно подниматься, что приведет к затоплению коммуникаций. Причем этот процесс будет регулярным, отрицательно скажется на состоянии водопровода и непременно приведет к его разрушению;
• В регионах, где температура зимой сильно опускается, даже значительное заглубление траншеи не всегда может предотвратить локальное промерзание;
• Место ввода труб в дом все равно останется незащищенным;
• И, в конце концов, а если водопровод уже окончательно смонтирован и закопан, а проблема обнаружилась недавно? Гораздо проще, и в данном случае дешевле, будет выполнить монтаж греющего кабеля вовнутрь труб, нежели раскопать все, демонтировать, углубить и собрать заново.

Отсюда следует, что иногда использование нагревательного кабеля является неизбежной необходимостью.

В целом область применения включает в себя несколько основных направлений:

• Для частных нужд – обогрева водопроводов и канализации, предотвращения замерзания кровли. В последнем случае кабель прокладывается в местах формирования сосулек и ледяного покрова. Благодаря этому нет необходимости регулярно чистить крышу. Основным элементом системы «теплый пол» так же является греющий кабель;
• Для коммерческих – обогрев труб или систем пожаротушения;
• Для промышленных – когда проводятся работы повышенной опасности, или есть необходимость обогреть различные жидкости в больших резервуарах. Например, нефтепродукты или другие химические соединения.

2. Какие параметры влияют на выбор?

Перед тем как приобрести нужное количество кабеля, необходимо четко определиться, какой тип подойдет именно для ваших нужд. Все разнообразие этого продукта различается по пяти основным признакам:

• По типу – кабель может быть саморегулируемым либо резистивным. При этом принцип действия у обоих нагревателей одинаковый. Нагрев происходит за счет тока, который протекает по внутренним жилам;
• По материалу внешней изоляции. От этого критерия зависит возможность применения при тех или иных условиях. Например, для организации системы отопления канализации либо водостоков, необходимо выбирать кабеля с полиолефиновым покрытием. Для кабеля, который будет монтироваться на кровлю или использоваться в промышленных нуждах, где необходима дополнительная защита от воздействия ультрафиолетовых лучей, существует фторполимерная изоляция. Если кабель прокладывается во внутренней полости водопроводных трубы, то лучше выбирать пищевое покрытие, то есть изоляцию из фторпласта. Это предотвратит изменение вкуса воды, что иногда имеет место быть;
• Отсутствие или наличие экрана (оплетки). Оплетка делает изделие более крепким, устойчивым к различным механическим воздействиям, помимо этого экран выполняет функцию заземления. Отсутствие этого элемента говорит о том, что перед вами товар, относящийся к бюджетной категории;
• По температурному классу – различают низко-, средне- и высокотемпературные нагреватели. Этот показатель очень важен при обустройстве отопительной системы для водопровода и водостока. Низкотемпературные элементы нагреваются до температуры +65°С, по мощности не превышают 15 Вт/м и пригодны для обогрева труб маленького диаметра. Среднетемпературные проводники нагреваются максимум до +120°С, мощность достигает 10-33 Вт/м, применяются для предотвращения замерзания труб среднего диаметра или для обогрева кровли. Высокотемпературные термокабели способны нагреваться до +190°С и имеют удельную мощность от 15 до 95 Вт/м. Такой тип целесообразно применять в промышленных целях либо при наличии труб большого диаметра. Для бытового применения подобные проводники считаются чересчур мощными и дорогими;
• По мощности. Мощностные характеристики теплоносителя должны учитываться в обязательном порядке. Если вы подберете проводник низкой мощности, то просто не добьетесь желаемого результата. Превышение необходимого показателя может привести к слишком высокому уровню потребления энергии, что на практике окажется неоправданным. Выбор необходимого уровня мощности в первую очередь зависит от диаметра обогреваемой трубы. Согласно рекомендациям специалистов, для труб диаметром 15-25 мм достаточно мощности в 10 Вт/м, для диаметра 25-40 мм – 16 Вт/м, для трубы размером 60-80 мм – 30 Вт/м, для тех, что превышают 80 мм в диаметре, – 40 Вт/м.

3. Резистивный греющий кабель

Этот тип проводника может состоять из одной или двух стальных токопроводящих жил, которые покрыты слоем изоляции, экранирующей защитой и наружной защитной оболочкой. Некоторые кабели имеют два слоя изоляции. Одножильные проводники отличаются некоторыми характерными особенностями:

• Они нуждаются в подведении питания к обоим концам кабеля;
• Создают очень сильное электромагнитное поле, которое является вредным для человеческого организма;

Двухжильные нагреватели включают в себя одну нагревательную и одну токопроводящую жилу, что отбрасывает необходимость подведения источника питания к двум концам. Это значительно облегчает процесс монтажа.

• Высокую мощность;
• Достаточную гибкость;
• Доступную стоимость;
• Долгий срок службы при надлежащих условиях эксплуатации и соблюдении особенностей монтажа.

Недостатки довольно значительные:

• Строгое ограничение по длине. Резистивные проводники выпускают сразу фиксированной длины. Их категорически запрещается укорачивать самостоятельно. Подобные действия приведут к увеличению сопротивления из-за уменьшения длины, что в свою очередь приведет к перегреванию и выходу из строя;
• При чрезмерном скоплении грязи и мусора в месте прокладки кабеля или при наличии мест, где кабель перекрещивается сам с собой, перегрев и выход из строя неизбежен;
• Из-за того что кабель нельзя резать, становится невозможным выполнить локальный ремонт даже в случае, когда поврежден небольшой участок. Замене будет подлежать кабель полностью;
• Теплоотдача остается постоянной по всей длине нагревателя. Иногда это приводит к перегреванию кабеля на отдельных участках или его быстрому нагреву;
• Использование терморегулятора является обязательным. Это необходимо для того, чтобы иметь возможность постоянно контролировать температуру и не допускать перегревания проводника. Этот нюанс делает резистивный кабель не очень удобным для использования в местах, доступ к которым ограничен.

Усовершенствованной версией резистивного кабеля является зональный резистивный кабель. Его ключевое отличие заключается в том, что он поделен на мелкие зоны. Это дает возможность самостоятельно регулировать длину кабеля и выполнять местный ремонт или замену. Его стоимость немного выше. При монтаже также следует использовать температурные датчики, а во время эксплуатации следить за тем, чтобы вокруг кабеля не скапливался мусор.

4. Саморегулируемый кабель

Более удобной в плане эксплуатации является такая разновидность греющего кабеля, как саморегулируемый. Он имеет более сложную конструкцию и не бывает одножильным. Саморегулируемый проводник включает в себя:

• Медные жилы, по которым подается напряжение к саморегулирующейся матрице. Максимально возможная длина и мощность проводника напрямую зависит от площади сечения жил. Например, при площади сечения 0,5 мм или 0,7 мм мощность составит 11 Вт/м и 17 Вт/м соответственно. При этом длина одного отреза кабеля и будет составлять не более 100 м. Площадь сечения 1,1 мм обеспечивает мощность в 25 Вт/м, а длина не должна превышать 80 м;
• Саморегулирующаяся полупроводниковая матрица – отвечает за нагрев кабеля. Материал, из которого изготовлена матрица, способен реагировать на изменения температуры окружающей среды и изменять значение электрического сопротивления и теплоотдачи. Эта особенность делает использование такого греющего кабеля очень удобным и практически не требующей вмешательства человека. При выборе саморегулируемого кабеля очень важно обращать внимание на такой параметр, как «старение матрицы». Это процесс, который сопровождается уменьшением количества выделяемого тепла. Потеря теплоотдачи качественных проводников даже через 8-10 лет использования не превышает 10%. В то время как кабели низкого качества уже через год могут полностью потерять свои свойства;
• Внутренняя изоляция – защищает саморегулирующуюся матрицу. Она должна быть достаточно прочной, целостной, иметь хорошую теплопроводность. Сопротивление изоляции должно составлять не менее 1 Ом согласно общепринятым нормам;
• Экран или оплетка – необходим для защиты пользователя от поражения электрическим током. Оплетка обычно выполняется из луженой меди. Саморегулируемый проводник обязательно должен иметь экранирующую оплетку;
• Наружная изоляция – необходима для защиты изделия от влияния факторов окружающей среды и механического воздействия.

Чтобы купить действительно качественный кабель обязательно нужно обращать внимание на маркировку. Если имеются латинские буквы CT, CF или CR, это говорит о наличие медного экрана и наружной изоляции.

В случае отсутствия подобной маркировки, можно утверждать, что перед вами полуфабрикат саморегулируемого кабеля. Как и любое изделие, проводник имеет, как и преимущества, так и недостатки. Сначала о плюсах:

• В первую очередь это надежность конструкции. Конечно, сейчас мы говорим о полноценном изделии с экраном и изоляцией;
• Устойчивость к перепадам напряжения;
• Даже при высокой мощности проводника расход электроэнергии будет сравнительно небольшим, что делает эксплуатацию экономичной;
• Помимо этого экономия достигается благодаря отслеживанию системой изменении температур и самостоятельном увеличении или снижении температуры нагрева. То есть без надобности проводник не будет работать на максимальной мощности;
• При перехлестном монтаже нет риска перегрева и выхода из строя;
• Саморегулируемый проводник практически не нуждается в обслуживании;
• Кабель продается на отрез, благодаря чему вы не ограничены в длине. Соответственно, его можно самостоятельно укорачивать по необходимости;
• Благодаря плоской форме кабеля, возможно создать максимально плотное прилегание проводника к обогреваемой поверхности, что значительно уменьшает потери тепла;
• При нагреве матрицы до температуры 85° система временно прекращает дальнейший нагрев, что защищает не только кабель от перегрева, но и поверхность трубы от оплавления;
• Нет нужды использовать терморегулятор;
• Длительный срок эксплуатации – 30-40 лет.

К недостаткам можно отнести:

• Высокую стоимость;
• Отсутствие в комплекте муфт и сальников для соединения. Их придется докупать отдельно.

Как видите, саморегулируемые проводники имеют радикальные отличия от резистивных, которые в последнее время практически перестали использовать для обогрева водопровода.

5. Способы монтажа

Как показывает практика, греющий кабель допустимо монтировать не только поверх трубы, но и вовнутрь.

Наружный монтаж

Для такого вида монтажа подходит любой вид проводника. Преимущество такого способа заключается в:

• Его простоте и возможности выполнить укладку самостоятельно;
• При таком расположении нагревателя, пропускная способность трубы никак не меняется, чего не скажешь о внутреннем монтаже.

В зависимости от диаметра обогреваемой трубы и особенностей местного климата, кабель рекомендовано прокладывать несколькими способами:

• Кабель достаточной мощности допустимо просто плотно примотать к трубе маленького диаметра с помощью специального скотча. Такой монтаж подходит для регионов с умеренным климатом;
• Для регионов с более суровым климатом, лучше укладывать кабель, обматывая его вокруг трубы. Чем ниже опускается температура зимой, тем меньшим должно быть расстояние между витками. Такой способ укладки используется и при необходимости обогрева труб среднего и большого диаметра;
• Не забывайте, что если вы используете резистивный кабель, то дойдя до конца трубы, нужно вернуть его конец в начало обмотки, так как подключать источник тока необходимо к обоим концам;
• При этом нужно избегать наложения витков кабеля. Это может привести к перегреву;
• Средний шаг между витками рекомендован примерно 5 см;
• Кабель обязательно нужно плотно примотать к трубе, не допуская его провисания или отставания от поверхности.

Перед монтажом поверх труб, нужно подготовить их поверхность. Металлические трубы нужно очистить от ржавчины и прочих загрязнений. Пластиковые можно обернуть фольгированным скотчем, что обеспечит их равномерное нагревание по всей длине.

Внутренний монтаж

Целесообразно выбирать такой способ при достаточном диаметре труб (сечением более 40 мм), чтобы не уменьшать их пропускную способность или когда трубопровод уже залит слоем бетона или битума, и просто нет возможности реализовать наружную обмотку. Одножильные резистивные проводники не пригодны для внутреннего монтажа. При выборе саморегулируемого кабеля обязательно обращайте внимание на материал наружной изоляции, который не должен выделять вредных веществ и быть устойчивым к воздействию щелочей. Также кабель должен иметь соответствующий класс защиты – не менее IP68.

Сам монтаж производиться путем ввода кабеля в трубу на нужную длину. Конец, который будет подключаться к сети, выводиться через тройник, который накручивается в месте вывода. Чтобы система была герметичной, следует использовать специальную муфту, элементы которой следует надеть на кабель в порядке, изображенном на рисунке.

Стоит отметить, что внутренний способ монтажа имеет несколько ограничений:

• Трубы не должны иметь механических соединений;
• Кранов;
• Поворотных элементов.

6. Полезные советы касательно монтажных работ

Существуют некоторые рекомендации, которые помогут вам избежать ошибок при монтаже или выборе самого нагревательного элемента:

• Для монтажа на трубу с нестабильными температурными показателями лучше выбрать саморегулируемый кабель. Особенно важно учитывать это, если часть трубы находится в здании, часть проложена на улице, а потом опять заходит в здание. Для обогрева потребуется разное количество тепла на разных участках. Резистивный кабель не только не сможет обеспечить это условие, но и будет расходовать одинаковое количество электроэнергии, тем самым делая его использование не экономично выгодным;
• Выбору теплоизоляционного материала для отапливаемых труб следует уделить особое внимание. Правильно подобранная изоляция значительно снизит расход тепла и электроэнергии и продлит работу кабеля;
• Если вы точно решили, что будете укладывать кабель поверх трубы, выполняя обмотку, обязательно уточните допустимые пределы изгиба. В противном случае, при перегибе кабеля сверх допустимых норм, его работоспособность может быть нарушена;
• В случае применения греющего кабеля на трубах бытового назначения, в обязательном порядке нужно подключать его через реле утечки тока. Это необходимо для защиты от поражения электрическим током в случае повреждения наружной изоляции проводника;
• Подобрать длину кабеля при прокладке поверх ли вовнутрь трубы не сложно – она равна длине трубы с небольшим запасом. Однако при наматывании кабеля на трубу, расчет длины необходимо производить как 1,6 – 1,7 от длины трубы;
• Даже если вы выбрали саморегулируемый тип кабеля, для дополнительной минимизации расходов на электроэнергию, установите температурный датчик. Установите на нем следующие параметры – включение при температуре +3°С, выключение при +13°С. Такой режим позволит продлить и срок службы нагревателей, ведь они имеют определенный ресурс рабочих часов;
• При установке датчика очень важно выполнить это правильно. Основная трудность заключается в изолировании его от влияния нагревателя, но при этом сохранить контакт с трубой. Только в таком случае он будет считывать корректные показания.

7. Необходимо ли последующее утепление обогреваемого трубопровода?

Еще один актуальный вопрос при организации системы обогрева труб – нужна ли последующая теплоизоляция обогреваемого трубопровода? Если вы не хотите греть воздух и эксплуатировать кабель на предельной мощности, то изоляция однозначно необходима. Толщина изоляционного слоя выбирается в зависимости от того, где расположены трубы и какие минимальные температуры свойственны вашему региону. В среднем, для изоляции труб, которые расположены в грунте, используют утеплитель толщиной 20-30 мм. Если трубопровод надземный – минимум 50 мм. Очень важно подобрать «правильный» утеплитель, который не потеряет своих свойств даже по истечении нескольких лет.

• Не рекомендовано использовать минеральные ваты в качестве изоляционного материала. Они не предназначены для использования в условиях повышенной влажности, а при намокании моментально теряют свои свойства. Кроме этого, если влажная вата замерзнет, то при повышении температуры, она рассыпается и превращается в труху;
• Также не всегда подходят материалы, которые способны сжиматься под действием тяжести. Это касается поролона или вспененного полиэтилена, которые при сжатии теряют свои свойства. Допустимо использовать подобные материалы, если трубопровод проходит в специально обустроенной канализации, где на него просто не может ничего давить;
• Если трубы проложены в грунте, нужно применять жесткую теплоизоляцию «труба в трубе». Когда поверх отапливаемых труб и греющего кабеля одевается еще одна жесткая труба большего диаметра. Для дополнительного эффекта или в случае эксплуатации в суровых условиях, можно обмотать трубы тем же вспененным полиэтиленом, а затем одеть наружную трубу;
• Допустимо использовать пенополистирол, который представляет собой фрагменты труб разной длины и диаметра. Он обладает высокими теплоизоляционными свойствами, не боится воздействия влаги и способен выдерживать некоторые нагрузки, в зависимости от плотности. Такой утеплитель часто называют «скорлупой».

8. Подбор кабеля в зависимости от теплопотери трубы и ее длинны

Для того, чтобы правильно подобрать тип греющего кабеля и его мощность, нужно учитывать следующие параметры:

• Назначение обогреваемой трубы – водопроводная или канализационная;
• Материал изготовления трубы;
• Ее диаметр и длину;
• Способ укладки кабеля – наружный или внутренний;
• Материал и толщину теплоизоляции;
• Минимальную температуру в вашем регионе.

Зная вышеперечисленные параметры, можно рассчитать теплопотери трубы на 1 погонный метр и более точно подобрать необходимую мощность и длину греющего кабеля. Теплопотери необходимо брать во внимание во время расчета в обязательном порядке. Ведь мощности кабеля должно хватить для их компенсации, иначе система обогрева просто не будет выполнять свои функции. К основным факторам, которые необходимо учитывать при расчете теплопотери относят:

• Место установки трубы;
• Минимальную температуру окружающей среды;
• Диаметр трубы;
• Длину трубы, которую необходимо обогреть;
• Толщина теплоизоляции и коэффициент ее теплопроводности;

Если вы затрудняетесь в выборе толщины теплоизоляции, ориентируетесь на таблицу, в которой указаны рекомендованные значения.

Итак, когда все значения нам известны, можно воспользоваться формулой, для расчета теплопотерь:

Где:

Подставив известные значения нетрудно получить конкретное значение теплопотери и исходя из этого рассчитать необходимую длину гребщего кабеля по формуле:

Lк = 1,3*Lтр*Qтр/Руд.каб.
Где:

• Lтр – длина трубопровода, м;
• Руд.каб. – удельная мощность кабеля;
• 1,3 – коэффициент, который подразумевает, что на 1 метр трубы приходится 1,3 метра кабеля. Может меняться в зависимости от способа монтажа. Например, при наружной укладке кабеля витками его следует принимать за 1,6 или 1,7.

Для удобства расчетов можно воспользоваться таблицей, в которой приведены значения теплопотери в зависимости от диаметра трубы и толщины теплоизоляции при коэффициенте теплопроводности 0,05 Вт/м°С.

9. Выбор производителя

Чтобы греющий кабель прослужил вам не один-два года и соответствовал заявленным параметрам, необходимо приобретать продукцию проверенных торговых марок. Только в этом случае расходы на его покупку будут оправданы. Заслужили доверие следующие производители:

• Thermo Industri AB – шведский производитель, который является одним из самых крупных в Европе. Уже довольно долгое время компания специализируется именно на выпуске кабельных систем отопления. Такая узкая направленность может гарантировать надлежащее качество продукции и ее надежность. Производственные линии представлены современным оборудованием. Применение современных технологий позволяет производить безопасные в эксплуатации обогревательные системы;
• Eltrace – французский производитель, который придерживается двух основных критериев готовой продукции – качество и доступная стоимость. Компания выпускает саморегулируемый тип кабеля, который в зависимости от области применения включает две линейки. Tubes-heat – для бытовых и промышленных трубопроводов. Traceco – для любого вида обогревательных систем;
• Thermon и Raychem — торговые марки, родиной которых является США. К преимуществам их продукции относятся – безопасность и надежность, экономичное потребление электроэнергии, удобный монтаж. Стоит отметить, что саморегулируемый кабель этих фирм имеет сертификат контроля качества международного образца;
• Devi – производитель из Дании, чья продукция отличается высоким качеством. Изначально компания специализировалась на выпуске нагревательных элементов для промышленных нужд. Но уже в начале 60-х годов была выпущена одна из первых систем обогрева на основе электрического кабеля. Компания имеет большой опыт, что обеспечивает высокую надежность их продукции.

Статья написана для сайта remstroiblog.ru.

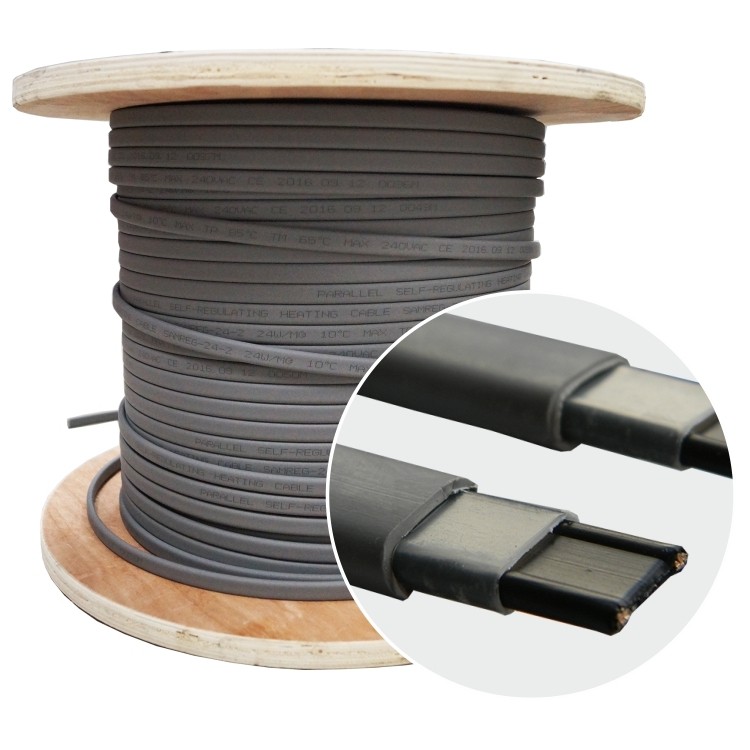

Саморегулирующийся греющий нагревательный кабель SRL MHL завода E&S Tec.Co.Ltd

      Саморегулирующийся нагревательный кабель SRL (MHL, GSR, GWS) удобен тем, что рассчитан на работу как поверх трубы в сухой среде, так и в постоянном контакте с водой. То есть его можно провести внутри трубы – и это будет надежная защита от обледенения.

Купить саморегулирующийся греющий кабель такого типа будет выгодно для защиты от наледи:

• водопроводных труб снаружи и внутри;

• канализационных систем;

• бочек и ёмкостей;

• газопроводов и редукторов;

• кровли и водосточных систем.

     Кроме того, кабель позволяет поддерживать постоянную температуру в цистернах и бункерах с жидким содержимым – нефтью или химически активными веществами. Удобно защищать с его помощью и заводские продуктопроводы – словом, любые емкости с жидким содержимым, в которых нужно предотвратить падение температуры.

     Греющий кабель SRL (MHL) отличается высоким качеством. Он рассчитан, как минимум, на 15 лет работы и отлично противостоит перепадам температуры и напряжения. Его производителем является южнокорейская компания E&S TEC CO., LTD, вся продукция которой проходит обязательное 32-недельное тестирование в соответствии со стандартами IEEE.

     Греющий кабель применяется для обогрева частных и промышленных объектов, — для подогрева теплиц, кровли, труб в водопроводе, пола. Особенно часто нагревание труб кабелем требуется в производственных условиях для поддержания постоянной оптимальной температуры в трубопроводе.
     Греющие кабели производятся с экраном (оплеткой) или без него. Оплетка представляет дополнительную изоляцию, которая делает кабель прочнее, надежнее, долговечнее. Такая характеристика помогает добавить заземление и повысить прочность кабеля от механических воздействий. Стандартно изоляция греющего кабеля выполняется из полиолефина, — материала, устойчивого к агрессивным средам, что особенно подойдет для обогрева замерзших труб, канализации, кровли или трубопровода.
     Кабели завода E&S Tec.Co.Ltd являются отличным решением для промышленного и частного обогрева. Они предназначены для поддержания постоянной оптимальной температуры в трубах и предотвращения их замерзания или застоя в них действующих веществ.

     Главный склад компании расположен в Санкт-Петербурге. Доставку по всей России осуществляют выбранные клиентом транспортные компании.

Кабель для обогрева водопроводной трубы

Для того чтобы защитить водопроводную трубу от промерзания, образования на ней конденсата и прочих неприятных последствий эксплуатации в холодное время года, совсем необязательно закапывать ее в грунт. Нагревательный (или «термо») кабель для обогрева водопроводных труб изнутри позволяет поддерживать в трубах определенную температуру. Нагревательные кабели, являясь основой системы внутреннего обогрева водопроводных труб, успешно предотвратят образование ледяных пробок и обеспечат максимальную защиту всей системы водоснабжения в зимних условиях. Труба, оборудованная термокабелем, будет бесперебойно работать на протяжении всего зимнего периода. Оптимальным решением станет саморегулирующийся кабель для обогрева водопроводной магистрали.

Обогрев водопроводных труб изнутри саморегулирующимся кабелем имеет следующие преимущества:

1. Высокий уровень безопасности. Греющий кабель водопровода с функцией саморегуляции никогда не станет причиной аварии или замыкания. Связано это с тем, что саморегулирующийся термокабель имеет тепловыделяющую полимерную матрицу, которая расположена между двумя токопроводящими жилами, и каждая жила кабеля заключена в теплостойкую изоляцию. Благодаря своим свойствам, саморегулирующиеся термокабели не перегреваются, их можно монтировать внахлест – с пересечением. Кроме того, проводники находятся в медном экране, а внешняя изоляция изготавливается из специального материала, способного выдерживать серьезные перепады температуры, механические воздействия и высокое давление в водопроводной трубе.
2. Тепловыделение матрицы меняется в зависимости от внешних условий. Чем ниже температура окружающего воздуха, тем выше тепловыделение. При этом разные участки кабеля могут менять свою мощность и выделять необходимое количество тепла только там, где это требуется.
3. Простота и удобство эксплуатации. Термокабель, выполняющий обогрев внутри трубы, не требует какого-либо дополнительного ухода. Достаточно проложить его внутри трубы и выставить определенный уровень температуры. В дальнейшем подогрев водопроводной трубы будет работать в автоматическом режиме, выполняя отключение устройства при превышении заданного уровня температуры.
4. Привлекательную стоимость. В настоящее время приобрести термокабель может практически каждый человек, желающий избавиться от проблем, связанных с замерзанием труб водоснабжения. Благодаря «умному» режиму работы, термокабель для водопровода быстро окупается, потому что автоматическая настройка температуры позволяет снизить затраты на электрическую энергию и полностью избежать потерь тепла в зимнее время.

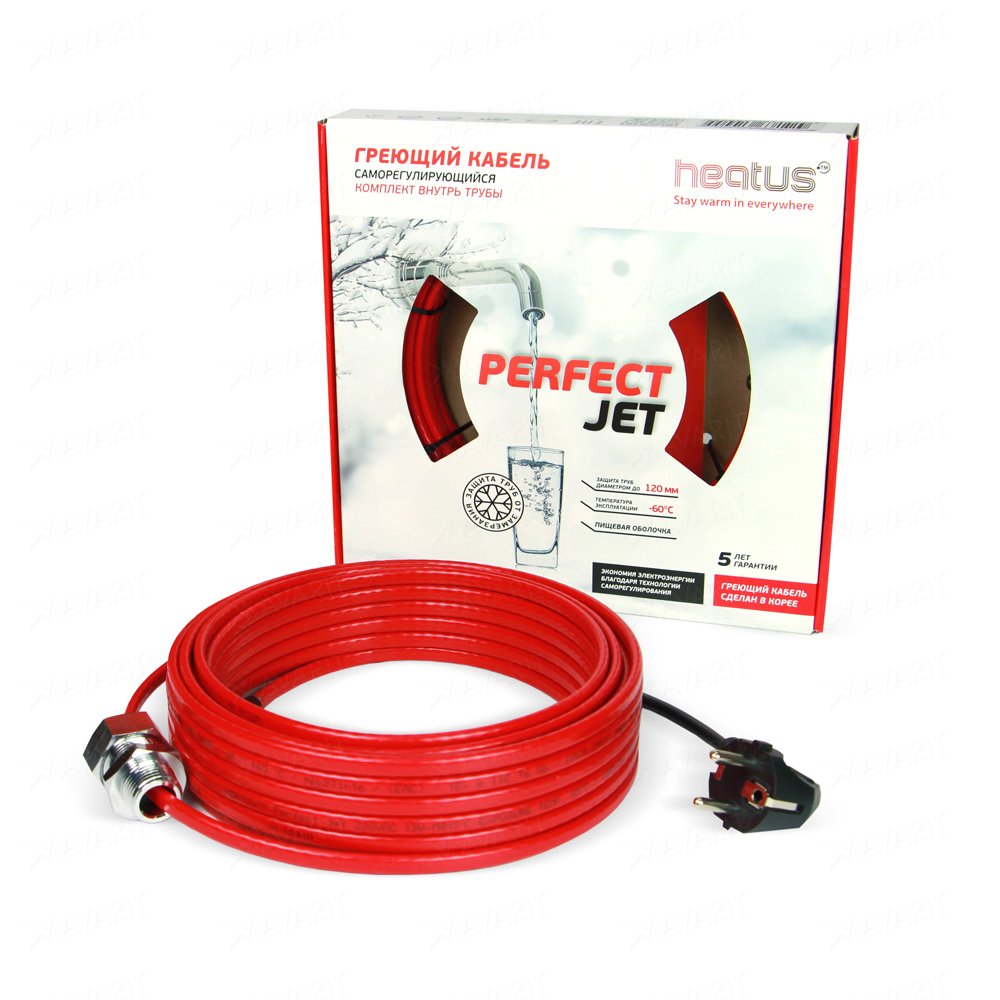

Кабель для внутреннего обогрева водопровода

Наша компания предлагает нагревательный саморегулирующийся термокабель, полностью адаптированный для использования в российских регионах, где бывает холодная и продолжительная зима. У нас можно не только приобрести термокабель для внутреннего подогрева коммуникаций, но и заказать профессиональные услуги по проектированию современной системы обогрева. Помимо этого, мы готовы выполнить монтажные работы по прокладке термокабеля. У нас работают опытные специалисты, которые в кратчайшие сроки установят кабель внутри водопроводной магистрали в строгом соответствии с требованиями и нормами технического регламента.

Для того чтобы купить греющий кабель для водопровода, а также получить профессиональную консультацию, следует обратиться к нашим менеджерам по указанному телефону. Квалифицированные сотрудники ответят на все вопросы о стоимости и сроках установки греющей системы кабелей для защиты водопровода от воздействия низкой температуры и сообщат любые технические подробности.

САМОРЕГУЛИРУЮЩИЕСЯ НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

РЕЗИСТИВНЫЕ НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

*— указана розничная стоимость, в случае оптовой закупки возможна скидка.

** — в рублях по курсу ЦБ на день оплаты.

Как предотвратить замерзание труб с помощью нагревательных кабелей для труб

Как предотвратить замерзание труб

МАГАЗИН ПОПУЛЯРНЫХ ТОВАРОВ

Когда температура падает до опасно низкого уровня, многие дома и здания подвергаются повышенному риску замерзания труб и клапанов. Когда вода замерзает (20 градусов по Фаренгейту), это вызывает расширение воды; расширение внутри труб вызывает разрыв замерзших труб ! Защитите трубы от замерзания зимой с помощью нагревательных кабелей BriskHeat! Саморегулирующийся нагревательный кабель обеспечивает защиту труб от замерзания , когда это необходимо больше всего; саморегулирующиеся нагревательные кабели специально разработаны для защиты от замерзания, а также для защиты от обледенения или оттаивания металлических или пластиковых труб и клапанов при опасно низких температурах; до отрицательных 40 градусов по Фаренгейту или до отрицательных 40 градусов по Цельсию. Прочная конструкция промышленного класса позволяет нагревательным кабелям быть надежным решением для защиты от замерзания даже при самых экстремальных низких температурах.

Почему саморегулирующийся нагревательный кабель?

• Автоматически регулирует тепловую мощность в зависимости от температуры поверхности и окружающей среды
• Регулятор температуры не требуется
• Готовый к розетке шнур питания в сборе
• Конструкция с заземлением для дополнительной безопасности
• Подходит для экстремально низких температур до -40 ° F (-40 ° C)
• Сейф для внутреннего и наружного применения
• Нагревательный кабель с безопасным перекрытием для простой установки

Электрический обогреватель, нагревательная лента, нагрев поверхности или электронагреватель поддерживает и повышает температуру труб, чтобы предотвратить замерзание.Также известное как следовое нагревание, с использованием нагревательного кабеля, используется электрический нагревательный элемент и оборачивается длина труб для непосредственной передачи тепла.

BriskHeat предварительно собраны, просты в установке и поддерживают plug-and-play ! Они даже автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды. Если вы ищете тепловую ленту для труб, наш саморегулирующийся нагревательный кабель — идеальное решение для предотвращения замерзания труб!

Шаг 1. Выбор нагревательного кабеля

Используя следующую таблицу, определите трубный нагревательный кабель, подходящий для ваших потребностей в нагревании металлических или пластиковых (ПВХ) труб.Мы рекомендуем саморегулирующиеся нагревательные кабели SpeedTrace

Добавьте 1 фут (30 см) к длине трубы для каждого клапана или патрубка в системе трубопроводов. В таблицах предполагается, что водонепроницаемая огнестойкая теплоизоляция с самым низким внешним температурным режимом. (предварительно сформированная пена). Для защиты до -20 ° F (-29 ° C) используйте изоляцию толщиной 1 дюйм (25 мм).

BriskHeat SpeedTrace Trace Heating Кабели подходят для использования внутри или вне помещений, их можно безопасно перекрывать и изолировать. С нагревательными кабелями BriskHeat нет необходимости в контроллере температуры, поскольку наши нагревательные кабели для труб автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды.

Шаг 2: Выбор метода установки обогрева трубы для обертывания трубы

Есть два простых варианта установки нагревательного кабеля:

Вариант первый: Монтаж нагревательного кабеля прямой трубы

Самый простой тип установки, идеально подходящий для труб меньшего диаметра (менее 3 дюймов)

• Просто проложите нагревательный кабель по нижней части трубы по прямой линии на нижней половине трубы в положении на четыре или восемь часов.
• Прикрепите нагревательный кабель к трубе, обвив трубу куском стекловолоконной или алюминиевой липкой ленты; с интервалом в 1 фут
• Кабель нагревателя трубы должен касаться трубы
• Между кабелем и трубой не должно быть больших воздушных зазоров

ПРИМЕЧАНИЕ : При прикреплении теплового кабеля к трубе не используйте виниловую изоленту, изоленту, металлические ленты или проволоку. Прикрепите кабель к трубе с помощью только стекловолоконной или алюминиевой липкой ленты или пластиковых кабельных стяжек

Вариант 2: Установка нагревательного кабеля спиральной намоткой

Обеспечивает равномерное нагревание труб большего диаметра и идеально подходит для труб большего диаметра (3 дюйма и более).

1. Просто оберните тепловой кабель вокруг трубы; на длину трубы.
2. Подвешивание петли через каждые 10 футов. Чтобы определить длину петли, разделите длину греющего кабеля на длину вашей трубы и умножьте на 10.
3. Прикрепите его к трубе, обвив трубу куском липкой ленты из стекловолокна с интервалом в 1 фут.
4. Выровняйте расстояние между спиралями, сдвинув обертку по трубе.
5. Кабель должен касаться трубы
6. Между кабелем и трубой не должно быть больших воздушных зазоров.
7. Если на конце трубы остался лишний кабель, проденьте его вдоль трубы.

ПРИМЕЧАНИЕ : При прикреплении теплового кабеля к трубе не используйте виниловую изоленту, изоленту, металлические ленты или проволоку. Прикрепите кабель к трубе с помощью только стекловолоконной или алюминиевой липкой ленты или пластиковых стяжек

Шаг 3: Установите изоляцию труб

Надежная система нагревательных кабелей SpeedTrace зависит от правильно установленной и сухой, устойчивой к атмосферным воздействиям теплоизоляции, такой как гибкая изоляция для труб с закрытыми ячейками INSUL-LOCK DS

• Убедитесь, что используется не менее ½ дюйма предварительно сформированного пенопласта или эквивалентной теплоизоляции и что все трубопроводы, включая клапаны, стыки и проходы в стенах, были полностью изолированы, как показано.
• Для защиты до -20 ° F (-29 ° C) используйте изоляцию толщиной 1 дюйм (25 мм).
• Как можно скорее установите изоляцию на трубопровод, чтобы свести к минимуму возможность механического повреждения после установки.
• Убедитесь, что этикетка нагревательного кабеля SpeedTrace видна на внешней стороне теплоизоляции.

Нагревательные кабели BriskHeat SpeedTrace можно безопасно изолировать!

Шаг 4: Завершение установки

Чтобы предотвратить повреждение нагревательного кабеля или шнура, закрепите шнур питания (холодный конец) пластиковой кабельной стяжкой, стеклотканевой лентой или изолентой, как показано на рисунке

Этикетки для электрообнаружения, указывающие на наличие нагревательного кабеля для электрических труб, прилагаются к нагревательному кабелю.Прикрепите прилагаемые метки «Электрическое отслеживание» на внешней поверхности изоляции трубы с интервалом в одну метку на каждые 10 футов (3 м) трубы, чтобы указать наличие нагревательного кабеля SpeedTrace.

Шаг 5: Запуск нагревательной ленты

• Вставьте нагревательный кабель в розетку с защитой от замыкания на землю.
• Проверьте автоматический выключатель, чтобы проверить питание кабеля.
• Стоящая в трубе вода должна стать теплой в течение часа.

ОБЩИЕ ИНСТРУКЦИИ

• Устанавливать только в доступных местах; не устанавливайте за стенами или там, где может быть спрятан кабель.
• Не прокладывайте нагревательный кабель через стены, потолок или пол.
• Подключайтесь только к розеткам с защитой от замыканий на землю, которые были установлены в соответствии со всеми действующими национальными и местными правилами и стандартами и защищены от дождя и другой воды.
• Не используйте на гибких виниловых трубках (например, садовых шлангах).
• Устанавливайте с огнестойкой водонепроницаемой теплоизоляцией минимум ½ дюйма.
• Никогда не используйте на трубах, температура которых может превышать 150 ° F (65 ° C).
• Удлинитель нельзя использовать для стационарной установки. Для временной установки ознакомьтесь с местными электротехническими и противопожарными правилами.

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

ПРОБЛЕМА	РЕШЕНИЕ (Я)
Греющий кабель не нагревает весь	Убедитесь, что нагреватель подключен к правильному напряжению. С помощью омметра проверьте, есть ли показания сопротивления (а не разрыв цепи) в нагревателе.
Часть нагревательного кабеля не нагревает	Осмотрите ненагретый кабель на предмет повреждений.
Срабатывающий выключатель	Убедитесь, что автоматический выключатель способен выдерживать нагрузку на нагреватель в амперах. Осмотрите обогреватель и шнур на предмет повреждений.

EasyHeat In-Line внутри трубчатого нагревателя

EASYHEAT In-Line Внутри Нагреватель трубы

Мы являемся официальным дистрибьютором Easy Heat, Inc.

Соединения с другим нагревательным кабелем трубы:
EasyHeat PSR Предварительно заделанный саморегулирующийся кабель для труб.
Danfoss Ice Guard Саморегулирующаяся трубка Heat Trace
EasyHeat AHB Постоянная мощность Предварительно заделанная длина Кабель предотвращает замерзание труб до -40 при 120 В переменного тока, подходит для использования на пластиковые и металлические водопроводные трубы
Wrap-On Pipe Heating Кабель. Предотвращает замерзание водопроводных труб до 50F. Просто оберните, изолируйте и вставьте вилку. Для использования на металлических и жестких пластиковых трубах.Встроенный термостат включает кабель при 38F.

ВНУТРИ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ ТРУБЫ … ПОДДЕРЖИВАЕТ ПОДАЧУ ВОДЫ НА ПРОТЯЖЕНИИ ЗИМЫ В ВАШЕМ ДОМЕ, КОТТЕДЖЕ ИЛИ В САЛОНЕ.

ПОТОКОВЫЙ НАГРЕВАТЕЛЬ EASY HEAT обеспечивает экономичный, эффективный внутритрубная защита водопроводов от замерзания. Кабель состоит из двух провод резистивный провод с P.V.C. изоляция, сплошная оплетка заземления и прозрачный внешний вид пищевого качества P.V.C. пиджак. Энергосберегающий термостат на 12 А с / б Прерыватель цепи замыкания на землю (G.F.C.I.) также входит в комплект.

ОСОБЕННОСТИ:

• ** Примечание **: Для воды из полиэтилена диаметром 1 дюйм или 1,25 дюйма только трубы.

• Разработан для стандартного одобренного CSA 1-1 / 4 «PE трубы. Для труб 1 «доступны комплекты переходников (деталь № 10561-001).

• Энергосберегающий термостат на 10 фут. датчик определяет температуру трубы и включает и выключает кабель при требуется

• Защищен прерывателем цепи замыкания на землю GFCI с тестом / сбросом и контрольной лампой для обеспечения безопасной эксплуатации

• Сертификат CSA для питьевого водоснабжения

• Обширный выбор размеров от 10 футов.до 270 футов

• Фитинг неограничивающий (без поворота на 90) В Т-образной сборке используется фитинг Philmac для устранения потенциальных проблем. переходники могут создавать

• Не прожигает трубу в случае высыхания (см. инструкции)

• Удобный подключаемый модуль, работа при напряжении 120 В (5 Вт / фут) подключить систему к любой розетке на 120 вольт

• Максимальное потребление тока составляет 11,3 А (270 футов модель)

• Кабель обогревателя внутри трубы, обеспечивающий экономичная альтернатива поддержанию проточной воды всю зиму

• Может использоваться в изолированных трубах

• Упаковка выполняет роль раздаточной катушки обеспечивает плавный переход от бобины к трубе, а гибкость кабеля обеспечивает простой монтаж, кабель легко протягивается вокруг острых колен и кривые

• Только для систем водоснабжения (не предназначены для дренажных линий или других приложений)

SL-2G Термостат GFCI (в комплекте)

SL-2G Термостат управления, разработанный для использовать в пределах 12 ампер, SL-2G оснащен 6 футов (1. 8 м) капиллярный датчик для обнаружения и контроля изменений температуры. Регулируемый диапазон настроек температуры от 34-95F (1-35C), контроль температуры Дуплексная розетка GFCI общей мощностью 1440 Вт / 12 А. Поставляется с 4 футами (1,2 м) трехжильный шнур и вилка.

EasyHeat — зарегистрированная торговая марка EasyHeat, Inc.

[На главную] [Наверх]

Предотвращение замерзания водопроводных труб с помощью тепловой ленты

Тепловая лента может быть спасением в холодном климате, где водопроводные трубы и шланги подвергаются воздействию отрицательных температур.Если вы когда-либо сталкивались с разрывом или замерзанием водопровода зимой, вы знаете, какие дорогостоящие повреждения могут произойти. Когда трубы замерзают, вода расширяется и может разорвать трубы, потенциально выпуская тысячи галлонов воды в ваш дом.

Изоляция ваших труб имеет важное значение и предотвращает замерзание труб во многих ситуациях, но этого не всегда достаточно, когда температура остается низкой в ​​течение нескольких дней или когда температура падает до минусового диапазона. Вот где пригодятся решения для электрического отопления.

Существует несколько различных способов нагрева водяных труб и шлангов, чтобы предотвратить замерзание или оттаять воду, если они замерзли. Знание доступных вариантов поможет вам принять лучшее решение при подготовке к зиме домашней сантехники. Вот несколько вариантов, обычно используемых для водопроводных труб и водяных шлангов.

Тепловую ленту этого типа, предлагаемую несколькими производителями, можно обрезать до любой длины для индивидуальной подгонки или ее можно приобрести в виде комплекта различной длины.Тепловая лента автоматически изменяет свою тепловую мощность в соответствии с изменениями окружающей температуры. Он практически не выделяет тепла, когда температура выше точки замерзания, и увеличивает уровень тепла при понижении температуры. Контроль температуры не требуется, и многие типы могут быть перекрыты без опасности перегрева (см. Инструкции производителя).

Вы можете купить саморегулирующийся термокабель в рулоне, а иногда даже за ногу в некоторых хозяйственных магазинах или магазинах товаров для дома. В дополнение к кабелю вам понадобится комплект подключения с торцевой заглушкой, а также доступная розетка для подключения кабеля. Если вы покупаете саморегулирующуюся тепловую ленту в виде комплекта на определенную длину, штекер уже прикреплен.

Другой вид тепловой ленты очень похож на саморегулирующийся, но регулируется отдельным термостатом. Его тоже можно купить ногой или в рулоне, но для него требуется отдельный комплект подключения с термостатом для контроля температуры.Нагревательная лента также может быть адаптирована к вашему применению, поскольку ее можно обрезать до любого необходимого размера; затем к концам кабеля добавляются заглушки.

Нагревательная лента с термостатическим управлением также доступна в виде комплекта различной длины с уже прикрепленными заглушкой и термостатом.

Для использования в климатических условиях, где зимой может потребоваться поливная вода, некоторые производители предлагают шланги для воды с подогревом. Они могут быть полезны домовладельцам в переходном климате, где периоды заморозков ограничены и по-прежнему требуется орошение или где необходимо наполнить поилки для скота. Подогреваемые шланги бывают разной длины и имеют электропроводящие провода, встроенные в резиновые или виниловые стенки шланга. Когда эти шланги подключены, электрический ток нагревает шланг до конца. Эти шланги автоматически отключаются в теплую погоду для экономии электроэнергии и предотвращения перегрева.

Советы по установке и использованию тепловой ленты

• Рассмотрим комплект тепловой ленты: В дополнение к необработанному тепловому кабелю, который продается отдельно и снабжен заглушками, вы также можете купить комплекты тепловой ленты практически любой длины, которая может вам понадобиться — от 3 футов до 100 футов .К этим лентам уже подключены вилки, и обычно на них есть индикатор питания, который указывает, когда лента активно нагревается. Большинство этих устройств оснащены встроенным термостатом, который измеряет температуру труб, чтобы включать и выключать ленту при колебаниях температуры, тем самым экономя электроэнергию.
• Прочтите технические характеристики: При выборе тепловой ленты прочтите упаковку, чтобы убедиться, что она подходит для вашего применения. Большинство тепловых лент одобрено для использования на пластиковых или металлических водопроводах, но лучше убедиться, что это так, перед покупкой.Кроме того, убедитесь, что в нем есть нужные вам функции, такие как индикатор питания и встроенный термостат.
• Измерьте перед покупкой: Сантехнические трубы, расположенные на внешних стенах, — это место, где чаще всего требуется тепловая лента, так как эти стены подвергаются отрицательным температурам наружного воздуха. Тепловая лента редко требуется для труб, проходящих через внутренние стены. Перед тем, как пойти в магазин, измерьте, чтобы определить, сколько термоленты вам нужно купить. Если вы планируете наматывать ленту по спирали вокруг трубы, длина ленты должна быть значительно больше длины водопроводной трубы.

Осторожно установите тепловую ленту в соответствии со спецификациями производителя. Многие типы тепловой ленты просто прикрепляются к нижней стороне трубы и могут быть прикреплены к трубе с помощью изоленты или стяжек. Другие типы предназначены для наматывания на трубу по спирали, а некоторые могут быть установлены любым способом. Не перекрывайте ленту, если производитель не указывает, что это допустимо.

Тепловая лента наиболее эффективна, если после установки ее покрыть изоляцией трубы.Хороший выбор — длинные трубки из пенопласта, надетые на трубы и тепловую ленту. Однако внимательно прочитайте инструкции на упаковке, чтобы убедиться, что тепловая лента может быть покрыта изоляцией. И убедитесь, что термостат находится в самом холодном месте и непосредственно на самой водопроводной трубе, чтобы давать точные показания.

Осторожно

Тепловая лента, предназначенная для водопроводных труб, аналогична той, которая используется на крышах для предотвращения образования ледяных плотин вдоль карнизов, но продукты не всегда взаимозаменяемы — если производитель четко не одобряет использование в обоих случаях.Более дешевые тепловые ленты «постоянной мощности» могут представлять опасность повреждения черепицы при использовании на крыше, в то время как некоторые саморегулирующиеся тепловые ленты могут быть одобрены для использования на трубах или крышах. Прочтите инструкции на упаковке, чтобы определить утвержденные приложения.

Защита труб от замерзания — Кабель с обогревом

Если вы ищете «тепловую ленту» для защиты труб, вы можете постоянно встречать не тот продукт для защиты от замерзания.Правильный термин — кабель с обогревом, но мы знаем, что вы ищете, когда обращались к нам за помощью.

поставляется в двух разных стилях; постоянная мощность и саморегулирование. Вам нужен саморегулирующийся тепловой след, и он поставляется в виде предварительно отрезанных кабелей с концевой заглушкой или отрезанных по длине, что требует подключения к источнику питания и комплекта торцевых уплотнений. Если вы не уверены, позвоните нам, чтобы мы помогли выбрать правильную систему обогрева для вашего приложения.

Наши саморегулирующиеся кабели обогрева защищены луженой медной оплеткой и внешней оболочкой из полиолефина, которые обеспечивают заземление и дополнительную механическую защиту кабеля. Дополнительная внешняя оболочка из фторполимера доступна, если требуется дополнительная защита окружающей среды.

Электрообогрев , нагревательная лента или поверхностное отопление , это система, используемая для поддержания или повышения температуры труб и сосудов. Электронагреватель представляет собой электрический нагревательный элемент, физически контактирующий по длине трубы. Затем труба должна быть покрыта теплоизоляцией, чтобы удерживать тепловые потери из трубы.

Технические характеристики

• Температура непрерывного поддержания: 150 ° F (66 ° C) максимум
• Температура кратковременного воздействия: максимум 185 ° F (85 ° C); -20 ° F (-29 ° C) минимум
• 3, 5, 8 или 10 Вт / фут (10, 16, 26 или 33 Вт / м)
• Напряжение питания: 110 — 120 В переменного тока или 208 — 277 В переменного тока
• Влагостойкость, химическая и огнестойкость
• Провода шины 16AWG
• Сопротивление оплетки:
  • Медь луженая: 0. 003 Ом / фут (0,009 Ом / м)
  • Нержавеющая сталь: 0,125 Ом / фут (0,410 Ом / м)
• T-рейтинг **
  • -T6: 3, 5 и 8 Вт / фут (10, 16 и 26 Вт / м)
  • -T5: 10 Вт / фут (33 Вт / м)

** Коды T-рейтинга электрооборудования определяют максимальную температуру поверхности, которой может достичь оборудование. Он используется в опасных (классифицированных) областях.

Тип продукта	Описание	Размеры	Транспортный вес на катушку длиной 500 футов (152 м)	Назначение
SLCAB-B	Металлическая оплетка из луженой меди	0. 2 ″ x 0,4 ″ (6 мм x 11 мм)	40 фунтов (18 кг)	Обычные заявки
SLCAB-BP	Луженая медная металлическая оплетка с внешней оболочкой из термопластичного эластомера	0,3 ″ x 0,6 ″ (7 мм x 15 мм)	48 фунтов (22 кг)	Для использования в слабых химических средах (например, слабых кислотах)
SLCAB-BF	Луженая медная металлическая оплетка с фторполимерной внешней оболочкой	0.3 ″ x 0,6 ″ (7 мм x 15 мм)	48 фунтов (22 кг)	Для использования в сильных химических средах (например, сильных кислотах)
SLCAB-SS	Металлическая оплетка из нержавеющей стали	0,2 ″ x 0,4 ″ (6 мм x 11 мм)	40 фунтов (18 кг)	Более устойчив к ржавчине и коррозии, чем SL-B

Максимальная длина цепи в футах на размер автоматического выключателя

Примечание: Особое внимание следует уделить автоматическому выключателю из-за высоких начальных пусковых токов.

Электронагревательные кабели | Электрообогрев

Электронагревательные системы и кабели электрообогрева

Электрообогревательные кабели и системы

Что такое электрообогрев?

Кабели электрообогрева обеспечивают защиту от замерзания и поддержание температуры (или нагрев) труб — обычно называемые электрическими обогревательными кабелями, кабелями обогрева поверхности или обогревающими кабелями. они используются для защиты механических устройств (труб, сосудов, резервуаров, бункеры , клапаны, барабаны ) от повреждений в холодную погоду отрицательными температурами и морозными условиями.

Thorne & Derrick International является крупнейшим продавцом в Великобритании и поставщиком систем электрообогрева и кабелей электрообогрева для коммерческого, промышленного и опасного обогрева трубопроводов, резервуаров, бочек и емкостей как в безопасных, так и в безопасных и опасных зонах. локации.

С 1985 года мы обеспечиваем квалифицированную техническую поддержку, конкурентоспособные цены и международные службы доставки для ведущих производителей кабелей для обогрева, включая Chromalox, EasyHeat, Eltherm, Nelson и Thermon.

Key Trace Heating Cable Области применения — нагревательные кабели используются для поддержания или повышения температуры продукта, технологических жидкостей или газов, труб, резервуаров, импульсных линий, фундамента (бетон и т. Д.) Или для целей применения (качество, Безопасность и производственные соображения).

• Защита от кавитации
• Защита от конденсации
• Поддержание температуры технологического процесса
• Защита трубопроводов от замерзания / замерзания
• Стабильность фундамента

Кабели электрообогрева — коммерческие

Защита от замерзания Применения включают в себя электрообогрев охлажденной воды, отопление, спринклерные системы и трубопроводы усиленной холодной воды.

➡ Дополнительная информация Коммерческое применение: Защита водопровода от замерзания , Поддержание температуры горячей воды , Отопление крыш и желобов и Пандусное отопление .

Кабели обогрева обеспечивают гарантированную защиту трубопроводов от замерзания.

Кабели электрообогрева: защита крыш, желобов, пандусов, труб и резервуаров от мороза, снега и льда.

Кабели электрообогрева — Промышленные

• Предотвращение замерзания трубопроводов в безопасных зонах с холодным климатом
• Защита водопроводных, химических и технологических трубопроводов от повреждений от замерзания — подготовка к зиме
• Обеспечение электрического обогрева трубопроводов промышленных процессов для поддержания потока, температуры и вязкости
• Технологические трубопроводы, резервуары для хранения, нагревание и поддержание температуры резервуара и барабана
• Нагревательный кабель высокой мощности для контроля вязкости и потока
• Предотвращение замерзания жидкостей и содержимого в трубах большого диаметра и резервуарах для хранения сыпучих материалов

Точные трубы для средних и высоких температур Обогрев

• Прецизионный контроль температуры и нагрев трубопроводов для защиты от окисления, мазута, красок и удобрений
• Нагревательные кабели для труб среднего диапазона температур для полимеров, кислот, тяжелого топлива и химикатов
• Высокотемпературный нагрев трубопроводов, включая тяжелые масла, асфальт сера и битум

Indu Греющие кабели strial выдерживают процессы очистки паром и высокие рабочие температуры в нефтяной, газовой и нефтехимической промышленности. Типичные области промышленного электронагревателя включают каустическую соду, шоколад, сиропы, воск, охлаждение и безопасный душ .

T&D распространяет самый широкий ассортимент электрического обогрева для опасных зон , обеспечивающего поточный обогрев, обогрев рабочего места и технологический обогрев во всех отраслях промышленности.

Обогрев газовых и нефтегазовых месторождений

Read Читать блог: Подготовка к зиме — меры по смягчению воздействия электрического обогрева для противодействия отрицательным температурам

Обогрев следа — опасные зоны

• Поддержание технологической температуры в зоне 1 и опасных зонах
• Электрообогрев, сертифицированный для взрывоопасных сред — ATEX и IECEx
• Нагрев КИПиА и пробоотборных линий до оптимальных температур для технологического потока

Термонагреватель THERMON для опасных зон

• Нагревательный кабель BSX — защита труб от замерзания или поддержание температуры до 65 ° C (150 ° F) ATEX
• Нагревательный кабель RSX — защита трубы от замерзания или поддержание температуры до 65 ° C (150 ° F) ATEX
• Нагревательный кабель HTSX — защита трубы от замерзания или поддержание температуры до 121 ° C (250 ° F) ATEX
• Нагревательный кабель VSX — защита трубы от замерзания или поддержание температуры до 149 ° C (300 ° F) ATEX
• Нагревательный кабель KSX — защита трубы от замерзания или поддержание температуры до 121 ° C (250 ° F) ATEX

➡ Для получения дополнительной информации посетите Нагревательные кабели для опасных зон .

Электронагреватель: кабели и системы. Доставка по всему миру.

T&D: Thermon Heat Trace Крупнейший склад в Великобритании

САМОРЕГУЛИРУЕМЫЕ НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

Когда тепловые потери изолированной трубы, резервуара или оборудования увеличиваются (при понижении температуры окружающей среды), тепловая мощность кабеля увеличивается. И наоборот, когда потери тепла уменьшаются (при повышении температуры окружающей среды или протекании продукта), кабель реагирует уменьшением своей тепловой мощности.

Саморегулирующиеся нагревательные кабели

➡ Нагревательные кабели T&D на складе в различных технологиях, включая саморегулирующиеся кабели с постоянной мощностью, с минеральной изоляцией и с параллельным сопротивлением, соответствующие международной классификации для опасных зон .

💡 Эта веб-страница была предназначена для предоставления информационного ресурса о Trace Heating и ответов на следующие распространенные вопросы клиентов: что такое электронагреватель, как работает электронагреватель, как работает кабель электронагревателя, для чего используется электронагреватель, для чего это электронагревательная лента, что такое электронагревательный кабель, что такое электронагреватель, как работает электронагреватель, когда требуется электронагреватель, как работает электронагреватель, как работает электронагревательная лента, как установить электронагреватель, как завершить Электронагревательный кабель, как установить электронагревательный кабель, как установить электронагревательный кабель?

Умный нагревательный кабель, который помогает защитить трубы и кабели при температуре -30 °.

F-10 — это умный саморегулирующийся нагревательный кабель, который распознает температуру окружающей среды и соответствующим образом регулирует мощность. Поскольку нагревательный кабель заботится о себе сам, у вас всегда равномерное распределение тепла и контролируемое потребление. F-10 также испытал алюминиевый экран, который делает этот кабель прочным, но действительно простым в установке.

Параллельно-резистивный, это означает, что саморегулирующийся нагревательный кабель состоит из двух параллельных проводов, залитых в полупроводниковый материал, который регулирует свою мощность в зависимости от температуры окружающей среды.Несмотря на то, что на улице может быть выше нуля и эффект защиты от замерзания не нужен, нагревательный кабель все равно будет включен. Чтобы полностью отключить его, необходимо установить термостат, например, EB-Therm 800. F-10 можно использовать как внутри, так и снаружи для водопроводных и канализационных труб.

Очень простая установка

Поскольку кабель является саморегулирующимся, его можно легко разрезать и перекрестить, чтобы он идеально подходил к трубе, без риска перегрева. Холодный кабель не нужен. Алюминиевый экран также упрощает снятие изоляции и установку кабеля, а также делает его прочным.Прерыватель замыкания на землю должен использоваться со всеми конструкциями нагревательного кабеля.

Система отопления, пригодная для питьевой воды

F-10 и аксессуары к нему подходят для установки внутри труб с питьевой водой. Это потому, что они одобрены для использования с питьевой водой в соответствии со стандартом KTW и NSF / ANSI Standard 61. Это означает, что F-10 и его аксессуары создают одобренную для питьевой воды систему отопления, части которой предназначены для идеального взаимодействия.

Интеллектуальные аксессуары делают работу еще проще

С полным комплектом кремниевых соединений / разъединителей, одобренным для использования с питьевой водой, для подключения кабеля не требуется термофен.Вместо этого используется клей, что означает отсутствие так называемых «горячих работ». Еще один умный аксессуар — дополнительный набор F-10, который не только одобрен для питьевой воды, но и имеет овальную упаковку, которая идеально подходит по форме кабеля. Это означает, что резьбовое соединение имеет надежное и плотное уплотнение.

Справляется с самыми тяжелыми условиями

F-10 был разработан, чтобы справляться с самыми холодными зимами. Нагревательный кабель защищает:

• Внутри установлена ​​неизолированная пластиковая труба диаметром 32 мм при температуре до -30 ° C.
• Установленная снаружи пластиковая или металлическая труба 32 мм с изоляцией 20 мм, -20 ° C.
• Эффект можно еще больше усилить, если смонтировать кабель двойной или спиралью.

Примеры приложений:

• Водопровод
• Канализационная труба
• Дренажные трубы
• Уэллс

Нагревание до электрических нагревательных кабелей

Современные нагревательные кабели представляют собой безопасные и энергоэффективные решения для снятия холода зимой

Нагревательные кабели обычно называют кабелями обогрева, обогревателями или тепловой лентой, в то время как кабели самой современной конструкции, саморегулирующиеся обогревательные кабели, также известны как саморегулирующиеся кабели. Как бы они ни назывались, все они работают в основном по одному и тому же принципу: когда напряжение подается на отрезок провода с заданным сопротивлением, он затем рассеивает фиксированный уровень мощности в виде излучения тепла, основанного на законе Ома. Тепло выделяется из-за сопротивления в сплавах кабеля, когда ток проходит через него, тем самым нагревая непосредственное физическое окружение.

По этой причине нагревательные кабели используются во множестве применений, от защиты труб от замерзания, до таяния снега на тротуарах или подъездных дорожках, для предотвращения образования ледяных плотин на крышах, для предотвращения образования опасных сосулек в желобах и водостоках, до полов внутри помещений. утепление при установке под плитку или паркетный пол.Кроме того, нагревательные кабели используются в ряде промышленных приложений для защиты от замерзания и технического обслуживания, чтобы поддерживать постоянную температуру жидкостей в трубах, чтобы предотвратить деградацию жидкости или поддерживать вязкость для условий потока. Промышленные нагревательные кабели в этой статье не рассматриваются.

Существует два основных типа нагревательных кабелей:

• Нагревательные кабели постоянной мощности — самые простые из двух. Эти типы кабелей фиксированной длины либо включены при полной 100% тепловой мощности, либо выключены при 0% тепловой мощности.Обычно для поддержания постоянной температуры требуется термостат. Кабели постоянной мощности нельзя перекрывать, так как это может привести к их перегреву. Обрыв участка кабеля приведет к полному отказу всей системы. Они недорогие, но их нельзя разрезать на месте. Вместо этого они продаются с определенной длиной и выходной мощностью, что делает их менее универсальными, чем саморегулирующиеся кабели. Кабель постоянной мощности можно использовать на внутренних и внешних линиях водоснабжения, подверженных отрицательным температурам.Они идеально подходят для использования в подпольях, коттеджах, сараях и хозяйственных постройках, которые не обогреваются регулярно.
• Саморегулирующиеся нагревательные кабели преодолевают ограничения кабелей постоянной мощности. В этом типе кабеля электрические провода совместно экструдируются в нагревательный элемент, состоящий из материала на основе полимера с частицами углерода. Это обеспечивает путь сопротивления, следовательно, цепь по длине нагревательного кабеля. Это сопротивление и, следовательно, мощность нагревательного кабеля варьируются в зависимости от температуры из-за микроскопического расширения и сжатия полимера.Выходная мощность уменьшается при повышении температуры. И наоборот, при более низких температурах мощность увеличивается. Термостат не требуется, поскольку они автоматически изменяют свою тепловую мощность в зависимости от изменений окружающей температуры. Разработанные для промышленного, коммерческого и бытового применения, они обеспечивают максимальную защиту от замерзания и поддержание температуры, а также могут быть быстро и легко отрезаны на любую длину на месте. Поскольку они предназначены для изменения теплоотдачи при изменении окружающей температуры, они идеально подходят для использования в металлических или пластиковых водопроводных и сливных трубах, которые подвержены отрицательным температурам, для технологических процессов, где жидкости по трубам требуют постоянной температуры, и для замораживания защита отводных оросительных систем.

ЗАЩИТА ТРУБ С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ

Подумайте об этом: при замораживании галлон воды расширится до объема на 9% больше, чем исходный галлон. Поэтому неудивительно, что полностью или частично замерзшая труба набухнет и потрескается, особенно когда в трубе находится воздух.

Выпуклость или трещина в трубе с выходящим льдом является явным признаком разрыва трубы. Однако иногда труба может выглядеть нормально, и домовладелец может не увидеть небольших трещин, вызванных расширением льда.К сожалению, как только лед внутри замерзшей трубы начинает таять и вода просачивается наружу, уже слишком поздно. В зависимости от степени повреждения общие затраты на очистку поврежденной трубы могут возрасти до десятков тысяч долларов. Страховая компания State Farm Insurance оценивает средний размер страхового возмещения за ущерб, причиненный водой из-за замерзших труб, примерно в 15 000 долларов.

Если собственник здания знает, что определенная часть конструкции с активными водопроводными трубами может иметь температуру ниже нуля, разумным решением будет установка нагревательного кабеля.В сочетании со встроенным термостатом система автоматически «включается», когда температура опускается ниже нуля. Кабели обеспечивают необходимый уровень тепла для предотвращения замерзания труб, но недостаточный для нагрева воды внутри труб. Термостат обеспечивает автоматическое управление системой, поэтому он экономит энергию, запитывая кабель только при необходимости. Для оптимальной работы системы поверх кабеля можно установить изоляцию трубы, чтобы сохранить тепло, а пластиковые трубы можно обернуть алюминиевой фольгой, чтобы тепло равномерно рассеивалось в трубе.

Преимущество этой конструкции заключается в том, что кабели монтируются один раз и оставляются на трубах в течение многих лет — даже при температурах до -40 ° F (-40 ° C).

ПРЕДОТВРАЩЕНИЕ ЛЕДЯНЫХ ПЛОЩАДЕЙ С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ

Ледяная плотина — это образование льда, которое появляется у карниза крыши во время продолжительных периодов снегопада и холодной погоды. Ледяные плотины образуются, когда лед накапливается по краю крыши, создавая плотину, которая задерживает воду в бассейне. Если скапливается достаточно большое количество воды, она может проникнуть под черепицу и полностью проникнуть в здание, нанося значительный ущерб потолкам, полам и стенам.Ремонт крыши — дорогое удовольствие. Даже мелкий ремонт размером в пару квадратных футов обычно стоит 1000 долларов или больше. Более крупный ремонт или ремонт кровли из шифера и металла может стоить на тысячи долларов дороже. Полная замена крыши, то есть отрыв старой крыши от дома и замена ее новой, может стоить от 4000 до 25000 долларов.

Опять же, проверенным решением для защиты от обледенения крыш и водостоков являются нагревательные кабели. Предотвращая образование ледяной плотины по краям крыши, в желобах, водостоках и водостоках, кабели создают путь для талой воды от крыши, который предотвращает образование ледяных плотин.Автоматический контроллер, входящий в состав большинства систем, делает работу более энергоэффективной. Подключив контроллер к электрической розетке и кабелю, контроллер включит систему, когда температура опустится ниже 38 ° F (3 ° C) и на поверхности датчика будет вода. Если существует только одно из вышеперечисленных условий, система управления не «включит». Когда температура поднимается выше 48 ° F (9 ° C), контроллер выключает систему.

СНЕГОВАКА С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ

Нагревательные кабели можно прокладывать под бетонными или асфальтовыми проездами, тротуарами или патио для защиты от снега или льда.Это гораздо более эффективная и «зеленая» альтернатива выкапыванию или внесению экологически вредной соли. Система нагревательных кабелей, сформированная в виде матов разного размера, укладывается под бетонную или асфальтовую поверхность или брусчатку. Коврики чрезвычайно экономичны и устраняют дорогостоящие и трудоемкие хлопоты по уборке снега за счет автоматического поддержания температуры поверхности выше нуля. Для активации ковриков необходимо одновременное выполнение двух условий: температура должна быть ниже нуля, и система должна определять влажность или снегопад.Даже в северных городах, таких как Чикаго, фактическое время выпадения снега на землю составляет менее 30 часов в год. С точки зрения затрат это всего несколько долларов в год. Это также означает, что вам больше не нужно звонить в дорогостоящие службы снегоочистителя, стоимость которых может составлять сотни или даже тысячи долларов в год. Кроме того, если посреди ночи пойдет снег, вы проснетесь на уже расчищенном тротуаре и подъездной дорожке — в отличие от ваших соседей. Еще одно менее очевидное преимущество — бесшумность ковриков. Любой, кому приходилось слышать, как работает снегоочиститель часами подряд, может засвидетельствовать, что это не самое приятное занятие.

В большинстве случаев снег тает со скоростью, соответствующей среднему снегопаду, что сводит к минимуму накопление снега на нагретой поверхности. В зависимости от доступного напряжения и конфигурации коврики можно легко комбинировать и адаптировать для покрытия уникальной конфигурации пешеходных дорожек, лестниц, патио и проезжей части.

Предприятия и домовладельцы получают выгоду от более безопасных пешеходных переходов, более низких ставок страхования и соблюдения Закона об американцах с ограниченными возможностями (раздел 3.2.4.3). Погрузочные доки, въезды для машин скорой помощи и пассажирские платформы на автобусных вокзалах и вокзалах также получают выгоду от этой защиты, когда пешеходы могут безопасно передвигаться по защищенной поверхности.

ОТОПЛЕНИЕ ПОЛА С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ

Полы из твердых пород дерева и плитки могут вызывать неприятные ощущения холода даже в теплом климате. Кабели для обогрева пола удаляют холод мягким, непрерывным теплом, когда они используются в качестве дополнительного тепла, чтобы сделать пол уютным, или в качестве тепла для обогрева всей комнаты. В зависимости от производителя, системы могут использоваться с большим выбором поверхностей, включая керамику, фарфор, терраццо, стеклянную мозаику, мрамор, натуральный камень и агломераты, а также под конструкционную древесину и ламинат.Кабели можно даже установить в облицованных плиткой душевых или других влажных помещениях, хотя рекомендуется, чтобы домовладелец сначала проконсультировался со своим местным электриком, чтобы убедиться, что это применение разрешено в юрисдикции.

Помимо комфорта, системы утепления пола безопасны, энергоэффективны и экономичны. После установки практически невозможно повредить или перерезать кабели. Кроме того, программируемый термостат с защитой GFCI мгновенно отключит питание в случае короткого замыкания. Термостат также предлагает точный контроль температуры, мониторинг и регулировку температуры пола для обеспечения оптимального тепла. Стоимость минимальная: 12 ватт на квадратный фут, 30 квадратных футов. Коврик притягивает эквивалент электрического одеяла. Кроме того, по оценкам, добавление утепления пола по всему дому может увеличить его стоимость при перепродаже на целых четыре процента.

Современные системы обогрева пола производятся либо в виде кабелей «произвольной формы», обеспечивающих максимальную универсальность конструкции, либо в виде «фиксированных» кабельных матов для экономии труда в помещениях стандартной формы.

Кабели произвольной формы не закреплены, поэтому их можно поворачивать и располагать любым образом, чтобы они соответствовали участкам с изгибами, углами или препятствиями.Расстояние между кабелями не фиксировано, и рекомендуется оставлять между ними зазор 2-3 дюйма. Также настоятельно рекомендуется создать «буферную» зону на плане этажа, где отопление не является обязательным и которую можно использовать для прокладки оставшегося кабеля. Хотя это общепринятая практика, изолента не рекомендуется для крепления кабелей, поскольку она не гарантирует правильного расстояния и может привести к недостаточной или оставшейся длине кабеля и неравномерной тепловой мощности. Вместо этого кабели произвольной формы следует укладывать с помощью зажимов или разъединительных мембран непосредственно на структуру черного пола, а затем заделывать их в тонкослойную или самовыравнивающуюся подложку.

В отличие от кабелей произвольной формы, стационарные или сборные маты с лучистым обогревом имеют нагревательные кабели, вплетенные в сетчатую основу, которая подходит для быстрой установки в стандартных прямоугольных помещениях, в многоквартирных домах или в больших помещениях. Хотя подложку можно обрезать, чтобы можно было настроить компоновку, сами кабели должны оставаться неповрежденными, что ограничивает гибкость конструкции. В установках, где обрезки подложки недостаточно, у производителя можно заказать нестандартные коврики различной формы, например овалы, круги и треугольники.

Как и следовало ожидать, установка фиксированного кабеля — это более быстрый и менее трудоемкий процесс, чем установка кабеля произвольной формы. Системы обогрева полов с самоклеящимися матами еще проще.
