Как подключить индукционную панель к электросети своими руками

Варочные поверхности, которые интегрируются в столешницу, превосходят классические газовые и электрические плиты по разным характеристикам. Они славятся обширным набором функций, простотой управления и экономичностью. Поэтому многие люди желают реализовать подключение варочной панели к электросети своими руками.

Содержание

1. Монтаж электрической варочной панели
2. Как правильно подобрать сечение кабеля
3. Как выбрать розетку и вилку
4. Варианты подключения к сети
5. Схемы подключения индукционной варочной панели
6. Подключение индукционной варочной панели в щитке
7. Частые ошибки при подключении

Монтаж электрической варочной панели

Чтобы разобраться, как подключить варочную поверхность к источнику электроснабжения, следует ознакомиться с принципом ее работы и конструктивным исполнением. По показателям производительности ведущие модели индукционных плит практически не отличаются от традиционных электроплит. Поэтому для их работы требуется силовая линия в 380 В и подходящая разводка. Под панель протягивается отдельный кабель, который должен соответствовать ряду требований.

• Если в жилище используется однофазная сеть, придется приобрести медный кабель сечением 6 мм². Для трехфазных сетей подходят модели сечением 2,5 мм².
• При наличии отдельной линии потребуется монтаж УЗО — специального защитного устройства на 32 или 40 А.

Схема подключения варочной панели определяется ее типом. На рынке доступны зависимые и независимые модели. Первые используются вместе с духовкой, а вторые — в качестве самостоятельного оборудования. Их подключают к электрической сети с помощью специальной коробки на входе. Еще этот прибор используется для разводки проводов к зонам нагрева.

В продаже есть интегрируемые плиты с рапидными нагревателями. Они предусматривают отдельную разводку для каждого нагревательного элемента.

Особым спросом пользуются индукционные панели. Для них характерна высокая производительность и функциональность. Однако установка электрических приборов требует особых навыков и знаний. Поэтому подключение индукционной плиты лучше доверить специалистам, чтобы минимизировать ошибки.

Как правильно подобрать сечение кабеля

Чтобы подключить варочную панель к электросети, необходимо проложить отдельную линию электропроводки с распределительного щитка. При этом нельзя подключать ее к общей коробке или схеме смонтированных розеток.

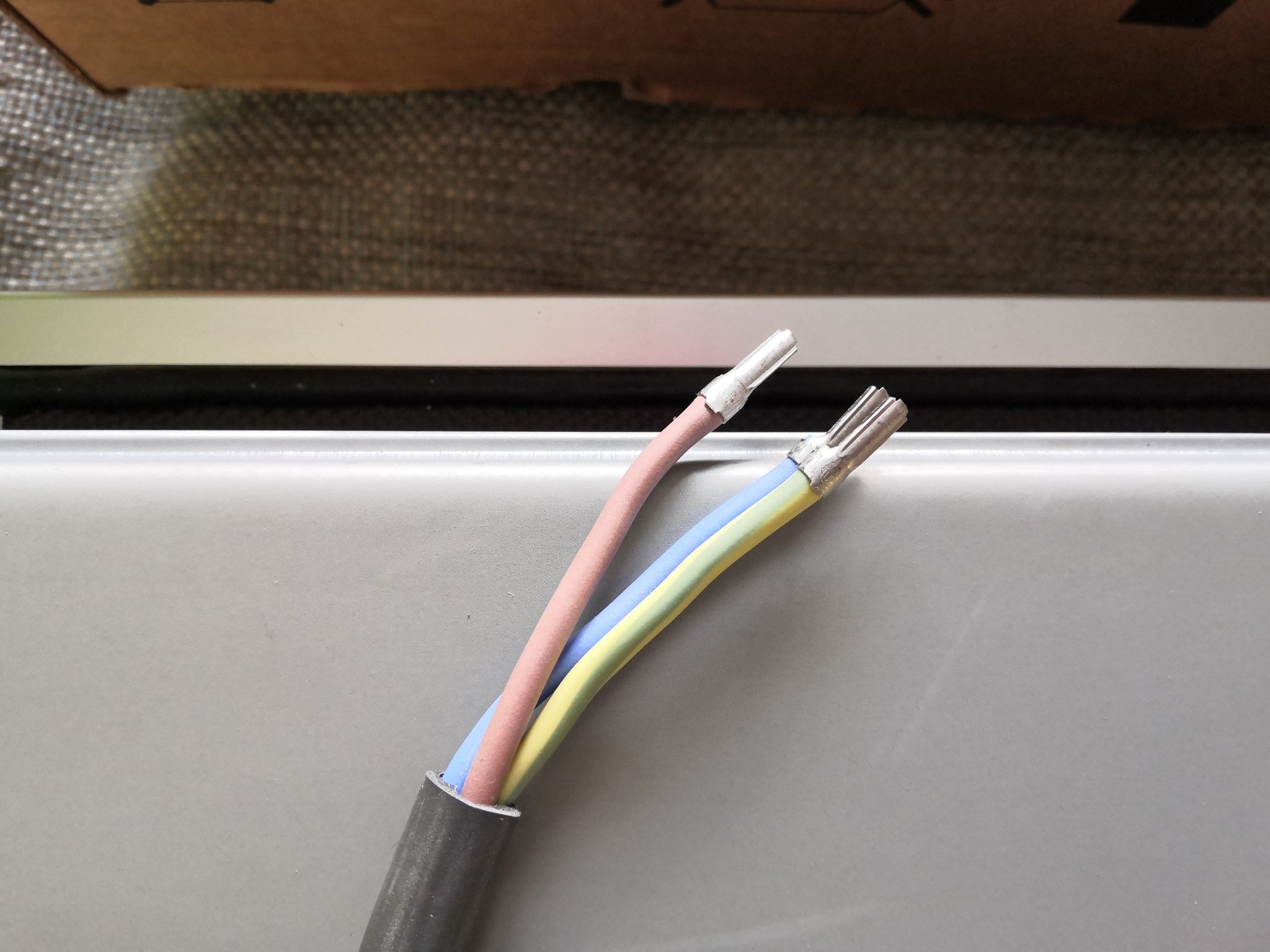

В качестве кабеля используются трехжильные медные модели марки ВВГнГ-LS или NYM. Особое внимание уделяется сечению проводников. Оно подбирается с учетом стандартов ГОСТа и ПУЕ (свод правил СП31-110-2003), которые предусматривают, что минимальное сечение составляет 6 мм².

Если мощность варочной поверхности составляет меньше 7 кВт, а в будущем вы не собираетесь покупать более мощную плиту, расчет можно проводить по такой таблице:

1. До 3,5 кВт — ВВГнГ-Ls 3*2,5.
2. До 5,5 кВт — ВВГнГ-Ls 3*4.
3. До 7,2 кВт — ВВГнГ-Ls 3*6.
4. До 8,8 кВт — ВВГнГ-Ls 3*10.

Если в помещении уже проложен кабель 3*2,5 мм², но его сечения недостаточно для производительности панели (7,2 кВт), необязательно повторно штробить стены.

Для повышения безопасности подключения можно выполнить 2 действия:

1. Поставить в щитке выключатель, руководствуясь номинальным сечением кабеля.
2. Выбрать оптимальный режим работы, при котором вероятность включения всех конфорок будет минимальной.

Если вы не определились с моделью варочной поверхности, используйте кабель сечением 6 мм².

Как выбрать розетку и вилку

Если при подключении панели Электролюкс, Bosch, Gorenje, Hansa или любой другой модели не предусмотрено прямое соединение с кабелем, потребуется приобрести и установить отдельную розетку. Применение вилки считается наиболее удобным вариантом в плане обслуживания и эксплуатации. Это обусловлено тем фактом, что при влажной уборке вы сможете обесточить панель изъятием вилки. Если розетка отсутствует, вам придется постоянно отключать автомат в распределительном щитке.

Специалисты рекомендуют устанавливать розетку на удобной высоте. Оптимальное расстояние от напольного покрытия должно составлять не больше 90 см. Однако фиксировать розетку у самого пола тоже нельзя, поскольку это повышает вероятность короткого замыкания при затоплении или протечках водопровода.

• Подрозетник не нужно ставить на одном уровне с панелью. Лучше закрепить его справа или слева от прибора.
• Если вы планируете приобрести духовой шкаф, то розетка размещается ниже уровня духовки.

Для подключения электрической варочной панели невысокой мощности (до 3,5 кВт) разрешается монтаж евророзетки с подходящей вилкой. Однако она будет подвергаться перегреву из-за больших нагрузок.

Если изначально использовался кабель сечением 3*6 мм², подключить его к контактам вилки будет проблематично. Поэтому оптимальное решение — покупка специальной вилки и розетки для варочных поверхностей, которые рассчитаны на ток до 40 А.

• При подключении панели Electrolux, Bosch или другого прибора мощностью от 3,5 кВт использование простой вилки и розетки запрещается.
• Специфика размещения проводов фазы и нуля в розетке не влияет на работу оборудования. Главное — правильно соединить жилу заземления.

Что касается монтажа вилки, то здесь важно придерживаться «полярности». Ведущие производители указывают ее с помощью маркировки. Чтобы не перепутать ноль с фазой, следует воспользоваться мультиметром или индикаторной отверткой.

В процессе подключения вилки потребуется подходящий провод. В большинстве случаев он продается в комплекте. Но если штатный кабель отсутствует, вы можете воспользоваться трехжильным проводом ПВС. Его сечение подбирается с учетом мощности устройства.

Варианты подключения к сети

Варианты соединения плиты с системой электроснабжения определяются особенностями ее модели и указываются в инструкции. Так, при подключении панели Bosch к электросети используются схемы в 3 или 4 провода.

На этапе монтажа разводки к сети 220 В у пользователей возникает масса сложностей. Проблема усугубляется в тех случаях, если число кабелей в панели не сопоставимо с количеством проводов в сети. В качестве примера можно рассмотреть плиту Hansa, которая подключается по схеме 6 проводов.

Если электрическая сеть состоит из 3 линий, подключить ее достаточно просто. Для этого понадобится приобрести несколько перемычек или изготовить их своими руками.

В процессе подключения плиты необходимо тщательно изучить инструкцию и соблюдать такую последовательность действий:

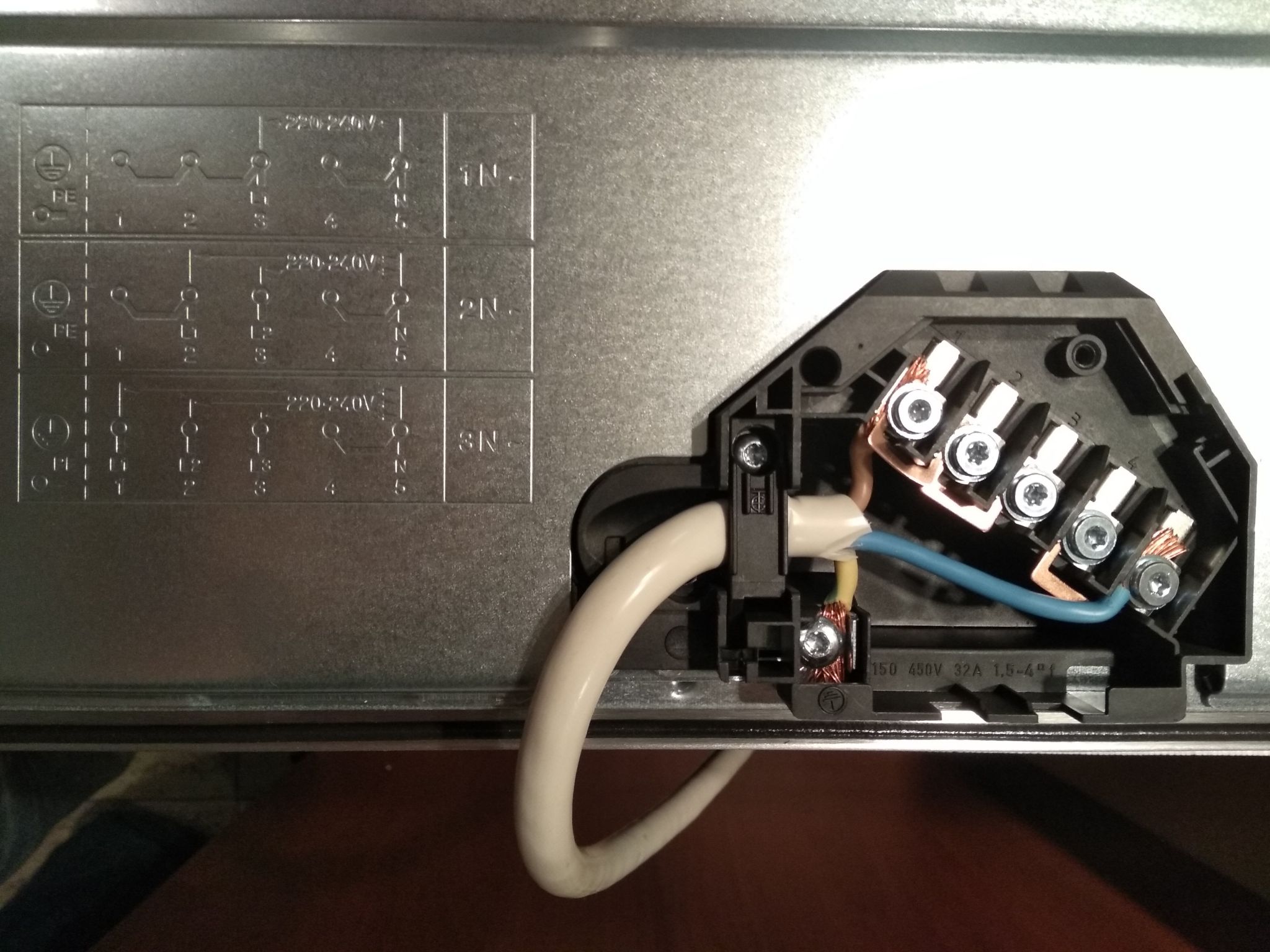

1. Для начала нужно найти крышку на обратной стороне панели и открыть ее с помощью отвертки.
2. Под крышкой расположены клеммы.
3. Если количество клемм составляет 6 шт., а кабелей всего 3, понадобится выполнить стыковку контактов. Для этого 3 провода с соответствующими фазами подключаются друг к другу. Потом производится монтаж одного нулевого кабеля к следующему для получения 3 линий.
4. При наличии перемычек подключение индукционной варочной панели будет максимально простым. Достаточно состыковать провода сети и прибора между собой.

Схемы подключения индукционной варочной панели

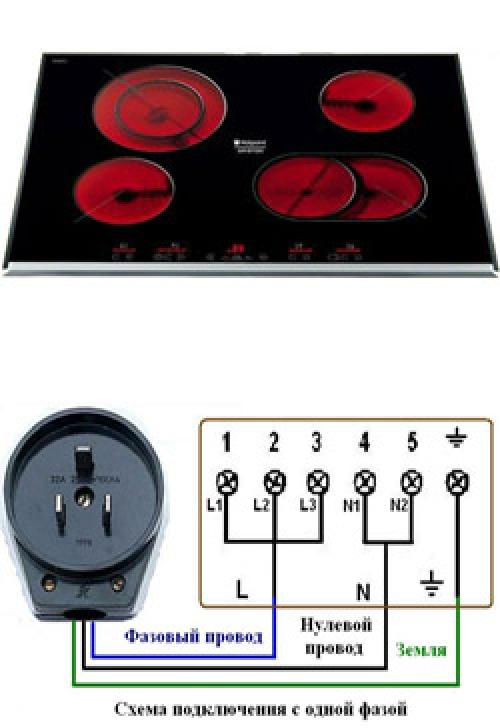

При монтаже панелей принято использовать 2 основные схемы:

1. В 3 провода.
2. В 4 провода.

Вариант трехфазного подключения предусматривает использование специальных проводов с 5 медными элементами сечением 2,5 мм². При этом тип кабеля особой роли не играет. Для этой схемы подходят одножильные и многожильные модели.

• Перед подключением варочной поверхности к электросети следует убедиться, что сеть обесточена. Перемычку используют только для 2 кабелей с нулевой полярностью и маркировкой N.
• Фазные провода подключаются по одному к каждой схеме. Подробные изображения или видеоинструкции упрощают процесс монтажа плиты.
• В большинстве случаев используются разноцветные кабели с красной, желтой или зеленой расцветкой.

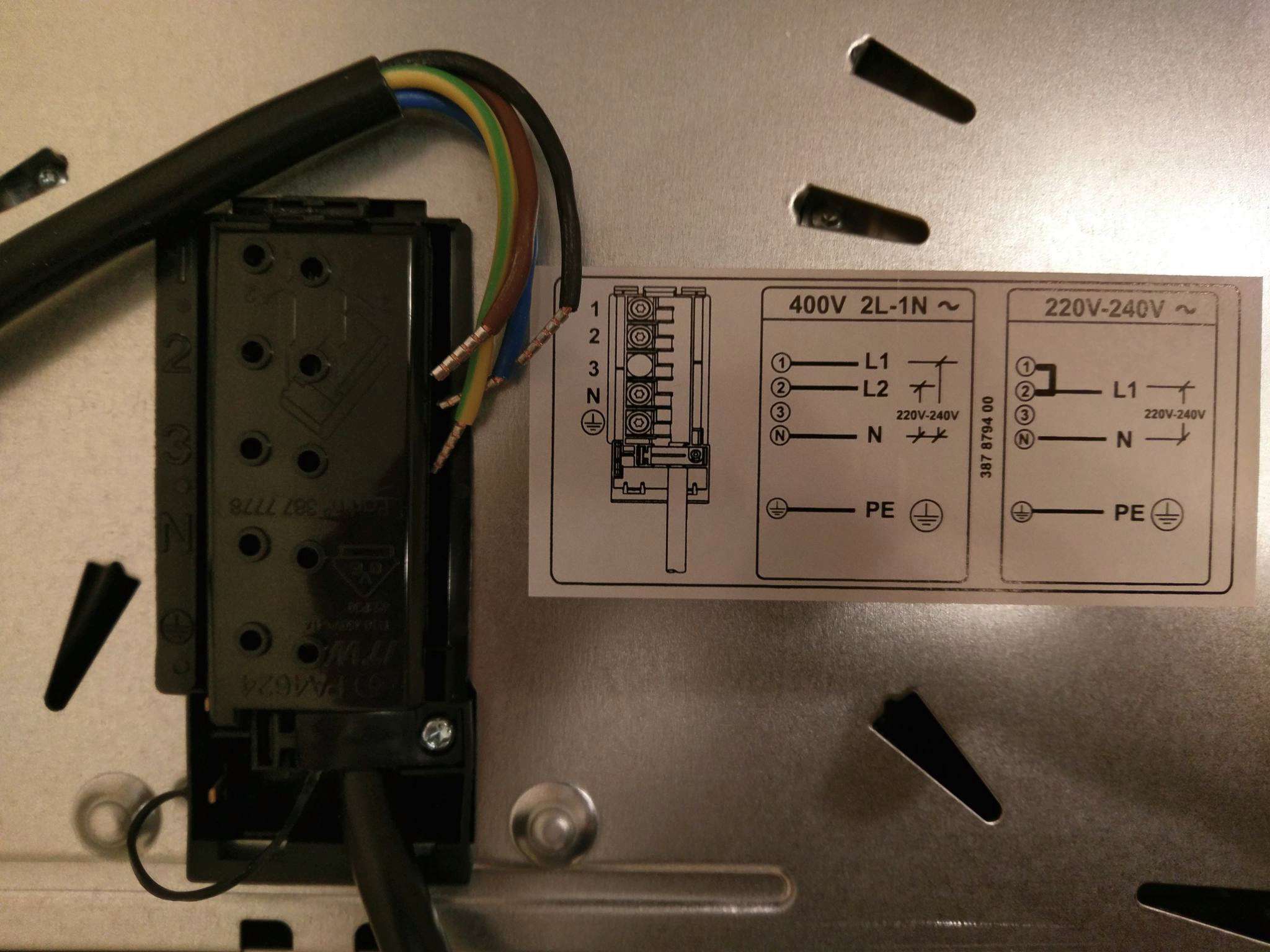

Ведущие производители варочных поверхностей практикуют схему подключения в 4 провода и поставляют в комплекте с оборудованием подходящий шнур. Но это не всегда является преимуществом, поскольку кабели путаются в процессе монтажа. Шнур состоит из 4 проводов:

1. Ноль.
2. Земля.
3. 2 линии фазы.

Процесс монтажа начинается с открытия крышки на тыльной стороне прибора. Под ней расположены все рабочие элементы и клеммы.

Дальше нужно найти выход «земля» с привычным желто-зеленым цветом. Возле него находится перемычка с 2 входами, которая используется для объединения 2 выходов под фазы. Они имеют латинскую маркировку L1 и L2 и отличаются цветом — черный и коричневый. Первые нуждаются в тщательной изоляции, а последние применяются только для подключения вилки.

Подключение индукционной варочной панели в щитке

Индукционная плита и духовка подключаются к щитку только с помощью УЗО и диффузного или дифференциального автомата с током 30 мА. Запрещено устанавливать панель с помощью простого автомата с тепловым расцепителем.

Если к плите уже проведен кабель, но его сечение не соответствует требуемому значению, можно поставить специальный выключатель, используя номинальное сечение провода. Однако плита не сможет работать на полную мощность, и вы не сможете одновременно запустить все конфорки.

Индукционная панель подключается по следующей схеме:

1. В щитке провод фазы подводится к нижней клемме с маркировкой 2.
2. Нулевая жила (в большинстве случаев имеет синий цвет) соединяется с нижней клеммой, где указана маркировка N.
3. Желто-зеленая жила выполняет функции защитного заземления и подключается по аналогичному принципу.

Частые ошибки при подключении

При самостоятельном подключении плиты возможны различные ошибки и просчеты. Нередко они вызывают сбои в работе оборудования или приводят к воспламенениям. Чтобы исключить их, следует учитывать такие требования:

1. Категорически запрещено использовать простую вилку и розетку в 16 А для индукционных панелей мощностью от 3,5 кВт.
2. Если сечение кабеля составляет 2,5 мм, его нельзя использовать для плит мощностью от 7 кВт.
3. При отсутствии фазной перемычки на одной из клемм часть конфорок перестанет функционировать, или плита не включится.

Нередко пользователи жалуются на странную работу варочной панели, утверждая, что она произвольно включается и выключается. Подобная проблема возникает не из-за ошибочного подключения проводов, а по причине срабатывания защиты от детей. Такая функция присутствует на большинстве современных плит и запускается при хаотичном нажатии клавиш управления. Кроме того, в продаже доступны приборы с опцией распознавания посуды — если на конфорке отсутствует кухонная утварь, она не запустится.

Если во время запуска плиты срабатывает только половина конфорок, а другие демонстрируют остаточное тепло, возможно, были допущены ошибки при подключении. Такое явление возникает при однофазном подключении трехфазных систем. Панель автоматически ограничивает подачу тока.

Для устранения проблемы необходимо ознакомиться с инструкцией и схемой, а потом внести изменения.

Подключить индукционную варочную плиту в квартире или частном доме несложно. Однако такой процесс требует от каждого пользователя повышенного внимания и ответственности. Перед началом работ следует учесть ряд факторов, включая мощность сети, число фаз и параметры проводов, проложенных между плитой и распределительным щитком.

Рекомендуем к прочтению — схема подключения трехфазного двигателя.

Подключение варочной панели к электросети — ProDomostroy.ru

Подключение варочной панели к электросети

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными. Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции. Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Подключение варочной панели к электросети

Содержание статьи

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.

Индукционная варочная панель в столешнице. Подключение варочной панели к сети

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты. Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе. Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать. Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:

• количество жил;
• толщина.

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора. Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм². При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:

• NYM;
• ВВГНГ;
• ВВГНГ-LS.

Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.

Для подключения варочной панели рекомендуется использование проводов мягкого типа

Схемы подключения варочных панелей: выбор моделей плиты

Современные модели плит, которые интегрируются в столешницу, чаще всего имеют совместимость со всеми типами фаз.

В России существует два строго определенных стандарта сетей:

• однофазная – 220 В;
• трехфазная – 380 В.

Отдельно следует сказать, что в некоторых домах сеть на 220 В может иметь две фазы. Перед началом работы по подключению варочной поверхности необходимо изучить особенности каждого вида сети, чтобы понимать нюансы работы. Каждый тип системы имеет свои характерные отличия.

Однофазная. Чаще всего такой вариант сети можно встретить в жилых сооружениях, которые были построены достаточно давно. Однофазные сети подразделяются на два типа: двухпроводные и трехпроводные. В домах старого образца однофазные системы имеют напряжение 220 В.

Электрическая схема подключения варочной панели 220 и 380 вольт

В первую очередь необходимо разобраться с двухпроводной сетью. Стоит отметить, что ее отличительной особенностью являются провода одного цвета. Обнаружение фазы в этом случае производится посредством использования пробника (отвертки, оснащенной светодиодом) или специального тестера.

Трехпроводные однофазные сети включают в себя разноцветные провода. Определенной электрической линии соответствуют следующие оттенки:

• фаза – красный, коричневый;
• ноль – синий, голубой;
• земля – желто-зеленый.

Однофазная схема включения является довольно распространенной. В редких случаях такая сеть может иметь провода одного цвета. В такой ситуации рекомендуется воспользоваться тестером, который позволит более точно определить назначение каждого провода.

Двухфазная сеть, которая имеет стандартное напряжение 220 В, встречается крайне редко. Как правило, такую коммуникацию можно увидеть в новостройках. Для обозначения фазы в этом случае применяется черный цвет (реже – коричневый). Ноль имеет привычный синий оттенок, земля определяется желто-зеленым проводом.

Последняя схема подключения – трехфазная. В такой системе ноль и земля имеют стандартные расцветки. В свою очередь, провод, соответствующий фазе, может обозначаться желтым, красным или зеленым цветом.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Способ подключения электирческой варочной поверхности к сети

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм². Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты.

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий.

В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение варочной панели к трехфазной сети

Особенности подключения электрической варочной панели

Все современные варочные плиты подразделяются на виды в зависимости от принципа действия. По этому показателю выделяют электрические, индукционные и газовые приборы. Подключение каждого из этих типов техники имеет свои особенности. Панели, функционирующие от электросети, требуют обязательного обустройства заземления при любом числе фаз.

При самостоятельном монтаже такой панели пригодятся минимальные познания в области электрики. Новичку, не имеющему подобного опыта, будет гораздо сложнее. Потребуется подробно изучить конструктивные особенности устройства и следовать инструкции подключения электрической варочной панели. Как правило, электронные модели имеют все детали, необходимые для выполнения работы.

Важно запомнить, что при работе с электротехникой следует помнить о правилах безопасности. Перед началом подсоединения обязательно нужно обесточить квартиру (отключение выполняется на щитке). Всю работу нужно выполнять аккуратно. Проверка конечного результата позволяет избежать многих проблем.

Подключение варочных панелей Bosch к электросети, а также других современных устройств производится, как правило, посредством четырехжильного кабеля. Стоит отметить, что электрические модели постепенно отходят на второй план. На смену им пришли более функциональные индукционные устройства. Их особенность заключается в том, что они не нагреваются сами, а воздействуют непосредственно на посуду.

Индукционная варочная панель на кухне. Установка и подключение к электрической сети

Как подключить индукционную варочную панель: алгоритм действий

Подключение индукционной варочной поверхности напоминает аналогичный процесс с участием электрической панели. Однако имеются и некоторые нюансы, которые требуют рассмотрения. В первую очередь требуется подготовить инструменты и материалы, необходимые для установки прибора.

Подключение индукционного устройства начинается с проводки самостоятельной электролинии от распределительной коробки. Далее следует установить подрозетник. Здесь очень важен правильный подбор высоты.

Следующим этапом подключения индукционной варочной панели является подвод кабеля от устройства к щитку. Подсоединение производится к отдельному автоматическому выключателю. Не стоит также забывать о контуре заземления, который является очень важным в этом случае.

После того как будет произведен монтаж подрозетника, необходимо зачистить окончания кабелей. Далее их нужно вставить в клеммы розетки и зафиксировать в таком положении с помощью специальных зажимов. Затем необходимо установить силовую розетку для варочной панели в подрозетник. Вилка варочного интегрируемого агрегата подключается аналогичным методом.

Для однофазной сети, напряжение в которой составляет всего 220 В, используются медные перемычки. В качестве альтернативы подойдут детали, изготовленные из латуни. Перед началом присоединения прибора рекомендуется начертить собственную схему, соответствующую конкретным условиям. Соблюдение парности кабелей – обязательное правило при подключении индукционной варочной панели. Как завершается процесс подключения?

Три линии фазы соединяются между собой. То же самое необходимо выполнить с двумя проводами, соответствующими нулю. После подключения всех кабелей можно закрыть коробку с клеммами. Очень важно по окончании работы выполнить проверку устройства.

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов. Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А.

Розетка для подключения варочной панели или электрической плиты

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности. Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя.

Советы специалистов по подключению варочных панелей и духовых шкафов

Перед началом установки и подключения поверхности для варки рекомендуется ознакомиться с советами специалистов. Во время монтажа необходимо использовать специальный герметик, который наносится на все стыки. Очень важно, чтобы состав обладал хорошей устойчивостью к высоким температурам.

Перед установкой варочной панели следует нанести герметик в месте установки панели

Правильно выбранная розетка должна соответствовать мощности варочной поверхности. Только в этом случае эксплуатация устройства будет безопасной. Розетка под варочную панель также должна быть изготовлена из качественных материалов. Не рекомендуется приобретать самые дешевые варианты, так как они чаще всего реализуются с элементами брака.

Для подключения такого оборудования настоятельно рекомендуется провести отдельную силовую линию от щитка. Для того чтобы проверить, насколько правильно выполнено подсоединение техники, необходимо воспользоваться специальным прибором –мультиметром.

При желании можно выполнить подключение варочной панели и духового шкафа в одну розетку. Для этой цели используется специальный электроприбор, который имеет два входа под силовые вилки.

Не рекомендуется самостоятельно комбинировать устройства разных производителей. Это связано с тем, что новичок может допустить ошибку при выборе проводников. Для самостоятельного подключения лучше всего выбрать предметы техники, изготовленные одной компанией.

Распространенные ошибки при самостоятельном подключении варочной панели к электросети

В некоторых случаях просчеты, допущенные во время подсоединения варочного прибора к сети, могут привести к серьезным последствиям. Плита может попросту выйти из строя или стать причиной пожара. Для того чтобы исключить возможность допущения ошибки при самостоятельной установке плиты, рекомендуется обратить внимание на распространенные упущения.

Довольно часто у людей, которые не разбираются в электричестве, возникают сложности при выборе розетки для варочной поверхности. Важно запомнить, что категорически запрещается стыковать плиты индукционного типа, мощность которых превышает 3,5 кВт, со стандартными вилками и розетками на 16 А. Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства.

Довольно часто пользователи таких панелей жалуются на то, что приборы самостоятельно включаются и выключаются. Как правило, такое поведение устройства расценивается как ошибка в подключении проводки, однако это не всегда так. Наиболее вероятная причина в этом случае – работа программы, входящей в набор функций той или иной модели. Например, при нажатии большого количества кнопок может срабатывать режим «защита от детей».

Мощность — один из главных параметров, который следует учитывать при подключении варочной панели

Для подключения варочной панели, мощность которой превышает 7 кВт, нельзя использовать провода, сечение которых составляет 2,5 мм². Если панель не включается, то рекомендуется проверить клеммы. В этом случае на одной из них может отсутствовать фазная перемычка.

Еще одна распространенная ошибка – однофазное подключение трехфазных устройств. Такая погрешность идентифицируется довольно просто. В этом случае при включении плиты функционирует только половина горелок. Для того чтобы решить эту проблему, необходимо внимательно изучить инструкцию, идущую в комплекте с конкретным устройством. Для починки плиты потребуется выполнить повторное подключение клеммников.

Какой размер кабеля для индукционной плиты?

Араби | 2 ноября 2022 г. 3 апреля 2022 г.

Сечение кабеля, необходимого для индукционной плиты, зависит от мощности плиты, номинальной силы тока цепи и длины линии.

Для цепи 120 В вам понадобится кабель 12 AWG для токов до 20 А или кабель 10 AWG для токов до 30 А.

Для цепи 240 В вам понадобится кабель 8 AWG для токов до 30 А или кабель 6 AWG для токов до 50 А.

Длина пробега не должна превышать 150 футов. Если это так, вам нужно будет увеличивать калибр на один размер на каждые 50 футов после 150 футов.

Есть еще два важных момента: падение напряжения и сопротивление проводника. Для индукционных варочных панелей требуется минимальное напряжение 110 В, поэтому, если ваша цепь обеспечивает меньшее напряжение, вы не сможете использовать варочную панель.

Падение напряжения — это потеря напряжения при прохождении по кабелю.

Чем больше расстояние между прибором и выключателем, тем больше падение напряжения. Чтобы компенсировать это, вам нужен кабель с меньшим сопротивлением.

Сопротивление проводника обратно пропорционально площади поперечного сечения проводника.

Итак, чем больше проводник, тем меньше сопротивление. Вот почему вам нужен кабель большего размера для более длинной работы.

Существует несколько факторов, которые следует учитывать при выборе кабеля подходящего сечения для индукционной плиты:

• Мощность плиты в ваттах
• Номинальная сила тока цепи
• Длина кабеля
• Падение напряжения
• Сопротивление проводника

Какой размер кабеля вам нужен для индукционной плиты?

Сечение кабеля, необходимого для индукционной плиты, зависит от выходной мощности плиты.

Большинство варочных панелей имеют выходную мощность от 2 кВт до 7 кВт, поэтому вам понадобится кабель, способный выдержать такую ​​мощность.

Важен и тип кабеля – для индукционных плит вам понадобится медный или алюминиевый проводник.

Таким образом, размер и тип кабеля, необходимого для индукционной плиты, зависят от выходной мощности плиты.

Большинство варочных панелей имеют выходную мощность от 2 кВт до 7 кВт, поэтому вам понадобится медный или алюминиевый проводник, способный выдержать такую ​​мощность.

Подходит ли кабель 2,5 мм для индукционной плиты?

Кабель 2,5 мм обычно используется для маломощных индукционных плит (1500 Вт или меньше).

Если ваша индукционная плита имеет более высокую мощность (2000 Вт или более), вам потребуется более толстый кабель, например 4 мм.

Некоторые люди считают, что использование кабеля 2,5 мм на плите высокой мощности может привести к пожару, но нет никаких доказательств, подтверждающих это утверждение.

На самом деле, Национальный электротехнический кодекс (NEC) США фактически разрешает использование кабеля диаметром 2,5 мм для индукционных плит высокой мощности.

Итак, отвечая на ваш вопрос, да, кабель 2,5 мм подходит для индукционной плиты, если плита имеет выходную мощность 1500 Вт или меньше.

Какой размер кабеля мне нужен для индукционной плиты мощностью 7,4 кВт?

Как и в случае со всеми вопросами электробезопасности, всегда лучше начинать с консультации с сертифицированным электриком.

Они смогут изучить вашу конкретную установку и устройство и порекомендуют вам правильный размер кабеля.

В целом, для индукционной плиты мощностью 7,4 кВт потребуется кабель сечением не менее 4 мм2.

Это связано с тем, что номинальная мощность индукционной плиты может варьироваться от 7 кВт до 15 кВт+, поэтому вам необходимо убедиться, что ваш кабель выдерживает максимально возможную нагрузку.

Если вы не уверены, какой размер кабеля выбрать, всегда лучше перестраховаться и выбрать кабель большего размера.

Это может стоить немного дороже, но это лучше, чем замена кабеля, который слишком мал и вызывает пожар.

В чем разница между медными и алюминиевыми кабелями?

Два основных типа электрических кабелей — медные и алюминиевые. Они оба имеют свои плюсы и минусы, но медь обычно считается лучшим вариантом.

Медные кабели дороже алюминиевых, но они имеют ряд преимуществ.

Обладают высокой допустимой нагрузкой по току, что означает, что они могут выдерживать большую мощность без перегрева.

Они также менее подвержены падению напряжения, что важно для длинных кабелей. Медные кабели также имеют более длительный срок службы, чем алюминиевые кабели.

Алюминиевые кабели дешевле медных, но имеют некоторые недостатки.

Они не так долговечны, как медные кабели, и не выдерживают такой мощности.

Они также более подвержены падению напряжения, а это означает, что вам может понадобиться более толстый кабель, если вы используете их на большом расстоянии.

Какой размер кабеля мне нужен для кухонной плиты?

Вам понадобится 3-жильный (плюс заземление) кабель плиты длиной не менее 10 футов. Это должен быть кабель 8-го калибра.

Рубрики Блог, Индукционные диапазоны

Разнообразие кабелей для индукционных варочных панелей. Электропроводка и правила BS 7671 — IET EngX

Это обсуждение закрыто.

Вы больше не можете публиковать новые ответы в этом обсуждении. Если у вас есть вопрос, вы можете начать новую дискуссию

Привет всем,

Мне поручили подключить индукционную варочную панель, и я новичок в самостоятельной установке, так как только что прошел квалификацию и рискнул заняться самостоятельно.

Варочная панель рассчитана на 7,35 кВт.

У меня в голове и с применением коэффициентов разнесения кабелей:

7350 Вт, деленное на 230 В = 31,95 ампер.

Снимите первые 10 ампер = 21,95 ампер

21,95×30% = 6,58 ампер

6,58 ампер + 10 ампер = 16,58 ампер Всего.

Плюс 5 ампер, если задействована розетка на 13 ампер, которой в данном случае нет.

, так что, имея это в виду, я бы хорошо подключил схему с эталонным методом C (прямое обрезание) в 2,5 мм T + E, верно??! Хотя я и говорю это, я думаю, что нужно использовать 6 мм T + E на случай, если будущие устройства будут отличаться!

это кажется логичным, или я должен просто оставить его как 2,5-мм схему на 20-амперном автомате.

будем очень признательны за любые советы. Дайте мне знать, что вы думаете?

• Расчет разнообразия мне кажется правильным. У меня дома есть плита мощностью 7,2 кВт, работающая от сети 20 А, и теперь я пережил довольно много рождественских обедов.

  Что касается того, использовать ли кабель большего размера, чтобы учесть будущие изменения — звучит неплохо, но проверьте, готов ли клиент платить дополнительно.

    — Энди.

• Индукционные варочные панели довольно «странны» по сравнению с традиционным нагревом сопротивления. Средний ток намного ниже, но ВЧ-генераторам нужны фильтры, дающие большую утечку на землю, так что, возможно, стоит выделить средства на собственный АВДТ или УЗО или, по крайней мере, иметь запасной план, если он понадобится.

  Я тоже был бы рад увеличить размер кабеля для расширения — отчасти потому, что я не уверен, насколько хороши старые известки на новых варочных панелях, а также может случиться так, что в какой-то момент будет добавлена ​​​​какая-то духовка. , судя по звуку, на самом деле может потребоваться больше, чем варочная панель.

  Что говорится в инструкциях производителя или с каким кабелем он поставляется?

  Майк

• 0000000Z» data-yesvotes=»0″ data-novotes=»0″ data-url=»https://engx.theiet.org/f/wiring-and-regulations/24194/cable-diversity-for-induction-hob/98553″>

  Потрясающе. Спасибо за ваш вклад ??

  Вы бы сказали, что, поскольку он будет частью потребительского блока с раздельной нагрузкой/двойным УЗО, он все равно должен быть на собственном АВДТ?

• Варочная панель вполне может протекать до 10 мА или около того, а УЗО на 30 мА срабатывает где-то между 15 мА и 30 мА, поэтому он не оставляет большого запаса для других электронных устройств, подключенных к кольцу — компьютеры, мониторы и т. д. могут увеличить частоту мА утечки на землю каждый, как и множество маленьких импульсных блоков, которые питают светодиоды вместо традиционных трансформаторов и так далее.

  У вас может быть все в порядке с общим УЗО, но я знаю пару коллег, по общему признанию, в более крупных домах с большим количеством ИТ, где в конечном итоге потребовался выделенный УЗО для плиты как решение случайного срабатывания.

  УЗО может быть ближе к верхнему пределу, а может и нет, и я не вижу установки и того, сколько электроники уже есть в доме.

  М.

• Это справедливое замечание. Я думаю, чтобы быть в безопасности, я посмотрю, готовы ли они заплатить немного больше за отдельный модуль RCBO. Спасибо за ваши знания??

• org/f/wiring-and-regulations/24194/cable-diversity-for-induction-hob/98558″>

  Нет, вы не применяете разнесение к отдельным нагрузкам, вы применяете его к распределительным цепям и целым установкам.

  Защита цепи и CSA кабеля должны соответствовать требованиям гальванического тока и/или спецификациям производителя, указанным в их технических характеристиках.

  Конечно, вы можете надеть его на 1,5-мм T&E с автоматическим выключателем на 10 А, если хотите, и, вероятно, в большинстве случаев это будет нормально, но тогда вы не соблюдаете инструкции производителя, см. Положение 134.1.1.

  JP

• Привет, Джон.

  Это верно, если есть одно отопление, но если их 4, ситуация немного другая. По сути, чтобы использовать все 4 на полной мощности, потребуется одновременно 4 больших кастрюли, что маловероятно. Маленькая кастрюля не получает столько мощности, сколько та, которая больше отмеченного места. Чтобы получить полную мощность, нагреваемая вещь должна быть полностью соединена с катушкой конфорки, иметь достаточную толщину, чтобы полностью нагрузить индукционный генератор, и, как правило, не быть слишком горячей. Все это приводит к меньшим потерям в днище кастрюли и, следовательно, к снижению рассеиваемой мощности и потребляемого тока. Однако нет особых причин уменьшать размер кабеля при установке, если только он не используется повторно. В конце концов, 4 мм не намного дороже, чем 2,5, и тогда вы можете установить автоматический автоматический выключатель / ВДТ на 32 А, который отлично справится, если вы поставите на плиту коммерческую кастрюлю диаметром 3 фута, наполненную 20 галлонами супа или эквивалентом. метрические измерения. Мне очень нравятся индукционные плиты, если они достаточно мощные, но я еще не нашел фасонную, которая подходит для ИНДУКЦИОННОЙ ВОК с тем же нагревом, что и газ, или ВОК, если уж на то пошло. Новый рынок, но 10кВт пожалуйста как раз как газ!

• John Peckham:

  Нет, вы не применяете разнесение к отдельным нагрузкам, вы применяете его к распределительным цепям и целым установкам.

  Защита цепи и CSA кабеля должны соответствовать требованиям гальванического тока и/или спецификациям производителей, указанным в их технических характеристиках.

  Конечно, вы можете надеть его на 1,5-мм T&E с автоматическим выключателем на 10 А, если хотите, и, вероятно, в большинстве случаев это будет нормально, но тогда вы не соблюдаете инструкции производителя, см. Положение 134.1.1.

  JP



  Ты хорошо себя чувствуешь этим утром, Джон?

  Разнообразие конечных цепей отдельных варочных аппаратов является давней практикой (до недавнего времени встроенной в сами правила, но теперь переведенной в руководство) — я уверен, что большинство из нас знает 100% первых 10 А, 30% из остатка, плюс 5А на розетку в блоке управления плитой отключено наизусть.

  No related posts.
