Измерение постоянного тока мультиметром: Расшифровка обозначений на мультиметре. Как обозначаются переменный и постоянный ток и напряжение

Расшифровка обозначений на мультиметре. Как обозначаются переменный и постоянный ток и напряжение

Мультиметр – один из самых необходимых и многофункциональных приборов электрика. Наверняка все помнят, как на уроках физики в школе измеряли напряжение вольтметром, сопротивление – омметром, силу тока – амперметром. Так вот, мультиметр воплотил в себе все эти измерительные приборы, а также несколько других, о которых чуть ниже расскажем подробнее.

Сам по себе мультиметр работать не будет, все зависит от знания мастера и умения пользоваться этим прибором. То есть, чтобы измерить какой-либо параметр, сначала нужно правильно выставить переключатель, знать какой щуп в какое гнездо воткнуть, и так далее. Поэтому, прежде чем брать прибор в руки, нужно научиться им правильно пользоваться.

Внимание! В данной статье описывается стандартный мультиметр с наиболее распространенными функциями. В зависимости от модели мультиметра, его функционал может быть больше и включать в себя дополнительные возможности. Здесь описываются только те, которые имеются практически в каждом приборе, а также расшифровка обозначений на мультиметре.

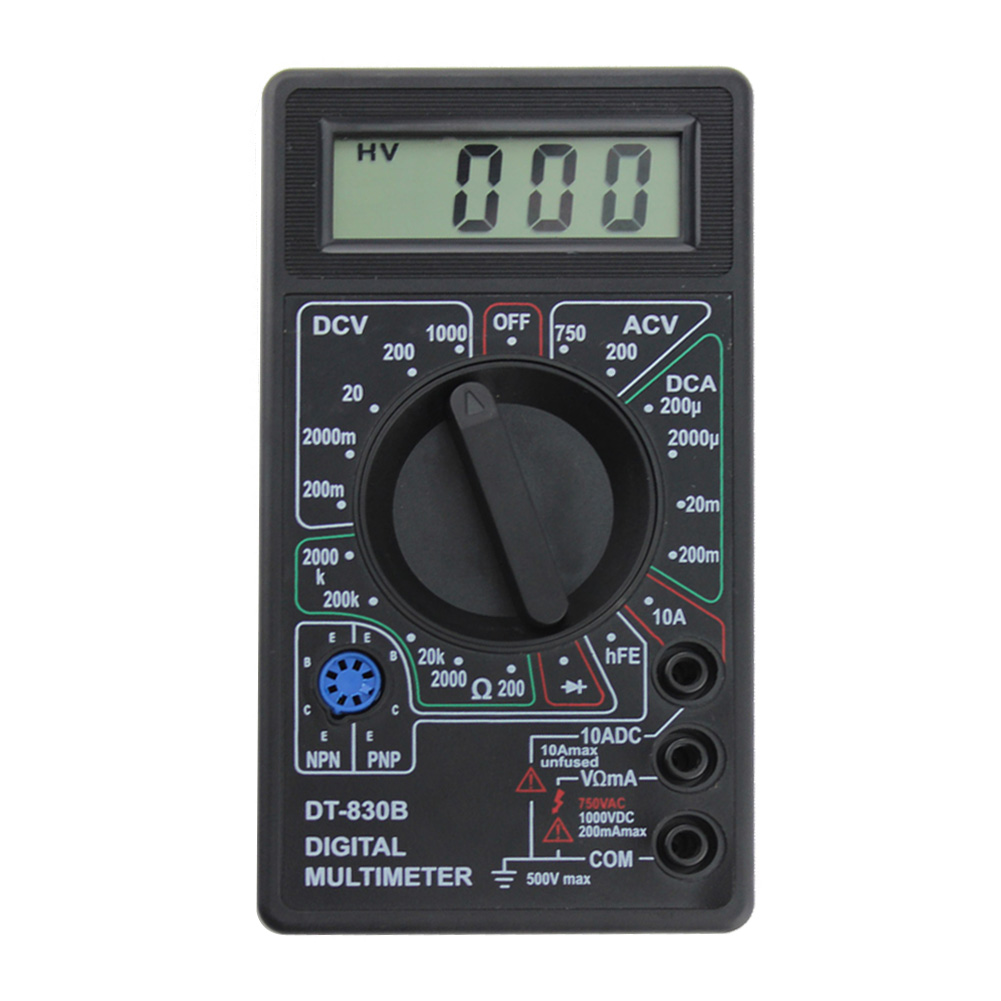

Вкратце опишем основные компоненты прибора:

1. 1. Электронное табло
2. 2. Шкала обозначений
3. 3. Переключатель
4. 4. Кнопка “ВКЛ/ВЫКЛ” (вместо нее бывает специальное положение для регулятора)
5. 5. Разъемы для щупов
6. 6. Специальные разъемы для проверки транзисторов (присутствуют на некоторых тестерах)
7. 7. Индикатор прозвонки (зуммер и светодиод красного цвета)
8. 8. Батарейка

Из всего вышеперечисленного самым важным моментом является

шкала обозначений, так как если вы неправильно выставите регулятор, то можете сжечь измеряемую радиодеталь или сам прибор. Поэтому расшифровка обозначений на мультиметре очень важный момент при работе с этим прибором.

Обозначения на мультиметре

Шкала обозначений включает в себя круговой переключатель положений, а также символы, обозначающие те или иные параметры, разбитые на сектора.

Каждый сектор отвечает за измерение одного конкретного параметра (например сопротивления). Внутри сектора имеется несколько положений регулятора, каждое положение обозначает измеряемый номинал. Каждый сектор обозначается специальным символом. Все сектора разделяются между собой линиями.

Куда подключать щупы мультиметра

Щупы для мультиметра идут в комплекте. Один щуп – красный, второй – черный. Корпус щупа выполнен из диэлектрика, на конце – заостренный металлический стержень

Внимание! Помните золотое правило: красный – всегда плюс, черный – всегда минус. Поэтому важно не перепутать гнезда подключения, иначе есть риск запутаться. Красный щуп всегда кидаем на плюс, черный – на минус.

Щупы подключаются к специальным гнездам, также имеющим обозначения. Самих гнезд может быть три или четыре, в зависимости от модели мультиметра.

Гнезда для подключения щупов:

• 1. Гнездо “СОМ” – обозначает минус (масса, общий). В него подключается щуп черного цвета. Всем известно, что при замере переменного напряжения, допустим, в розетке, полярность не имеет значения. Тем не менее, следуйте следующему правилу: если есть определенный провод (щуп) и для него имеется специальное отверстие, то нужно подключать этот провод именно в это отверстие, так как черный цвет провода недвусмысленно нам намекает на то что он – минусовой.
• 2. Гнездо «VΩCX+» — обозначает плюс, к нему подключается красный провод. Это гнездо используется при измерении сопротивления, напряжения, частоты, температуры, проверки диодов и транзисторов. Проще говоря, это гнездо используется во всех измерениях, за исключением измерения силы тока.
• 3. Гнездо “20А” – специальное гнездо. К нему подключается красный щуп, а функция этого гнезда – измерение силы тока величиной до 20 ампер. 20 ампер это очень большая сила тока, поэтому будьте осторожны. Опять же, очень важное правило: при измерении силы тока, прибор (в нашем случае – мультиметр) нужно подключать к цепи последовательно и только так. Если рядом с этим гнездом увидите надпись “UNFUSED”, то имейте ввиду, что измерение производится без использования предохранителя, поэтому постарайтесь не сжечь прибор. Также нужно знать, как обозначается постоянный ток на мультиметре.
• 4. Гнездо “MACX” – гнездо для измерения силы тока малых значений микро- и миллиампер. Если рядом окажется надпись «0.2А MAX FUSED» — значит измерение производится с защитой прибора предохранителем, максимальное значение измерения – 0.2 ампера.

На приборе может быть нарисован красный треугольник с надписью “МАХ 600V” (значения могут отличаться в зависимости от модели мультиметра). Это максимальное значение измерения напряжения. Нельзя замерять напряжение выше этого параметра.

Внимание! Если вам неизвестны пределы измеряемого значения – устанавливайте регулятор на максимальное значение, по мере измерения – двигайтесь в меньшую сторону. Например, мы знаем, что измеряемый прибор (например, аккумулятор) имеет постоянное напряжение, но не знаем примерный диапазон (то-ли 24 вольта, то-ли 12 вольт, а может быть и 1. 6 вольт). В этом случае устанавливаем регулятор на максимальное значение сектора измерения постоянного напряжения и двигаемся в меньшую сторону.

Очень важно! Проводя любые измерения, ни в коем случае не держитесь пальцами за металлическую часть щупа, особенно при каких-либо измерениях опасного напряжения или силы тока.

Диапазоны переключателя мультиметра

Сначала затронем тему включения и выключения мультиметра. Обычно присутствует кнопка “ON/OFF”, но на некоторых моделях мультиметров имеется специальный сектор с таким же названием. Также есть тестеры, которые выключаются самостоятельно, спустя некоторое время.

Сам же регулятор, или переключатель – кому как больше нравится, модно крутить хоть по часовой, хоть против часовой стрелки. Что измерить какой-либо параметр – просто переведите регулятор в нужный сектор на нужное значение.

Важно! Сектора обозначаются буквами, номиналы – цифрами.

Расшифровка обозначений на мультиметре, которую нужно запомнить раз и навсегда:

1. 1. DCV – сектор измерения постоянного напряжения
2. 2. ACV – сектор измерения переменного напряжения
3. 3. DCA – сектор измерения силы постоянного тока
4. 4. ACA – сектор измерения переменного тока

Как обозначается сопротивление на мультиметре

Из школьного курса физики мы помним, что сопротивление измеряется в Омах, в честь немецкого физика Георга Симона Ома. Обозначение на мультиметре — «Ω», номиналы сопротивления на стандартном приборе следующие: 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОМ, 20 МОМ, 200 МОМ. В зависимости от модели используемого мультиметра диапазон значений может быть иным.

Измерение этого параметра является очень популярным как в радиоэлектронике, так и в электрике. С помощью сопротивления можно очень быстро проверить работоспособность лампочки, спирали, провода и т.д.

Для измерения сопротивления переставьте регулятор в сектор «Ω» и выберите нужное значение.

Обозначение постоянного напряжения на мультиметрах

Напряжение измеряется в Вольтах, в честь итальянского физика Алессандро Вольта. Выше мы уже писали, что сектор измерения постоянного напряжения обозначается аббревиатурой “DCV”. Но, на многих моделях вместо этого сокращения используют символ “V－”. В этом сокращении буква “V” обозначает напряжение, а символ “－” – постоянное.

Также, чтобы не перепутать сектор постоянного напряжения с переменным, запомните следующее: диапазон значений сектора постоянного напряжения шире, чем диапазон переменного.

Для измерения постоянного напряжения необходимо выставить регулятор на нужное значение в секторе “V－”.

Внимание! Если в процессе измерения вы перепутали полюса, то на дисплее отобразится то же самое значение, но со знаком “－”. В этом нет ничего страшного.

Обозначение переменного напряжения

Переменное напряжение также измеряется в Вольтах. Аббревиатура “ACV”, либо, как в предыдущем случае, сокращение “V~” – обозначение на мультиметре, расшифровка – “v” – напряжение, знак “~” — переменное.

Для электрика этот параметр является основной задачей, поскольку в розетках, выключателях и т. д. всегда используется переменное напряжение. Наши сети работают на 220 Вольт, а на мультиметре присутствуют значения 700 В (750В) и 200 В.

Один знакомый как-то раз спросил меня, для чего на мультиметре имеется значение в 200 Вольт, если в сети используется переменное напряжение 220, а переменка в 200 Вольт и ниже вообще не используется. Так вот, примите к сведению: практически вся Америка использует стандарт 110 Вольт

переменного напряжения.

При замере переменного напряжения полярность не важна. То есть при измерении напряжения в розетке без разницы, в какой разъем розетки вы воткнете красный и черный щуп.

Как обозначается постоянный ток на мультиметре

Сила тока измеряется в Амперах в честь французского физика Анри Ампера. На мультиметре сектор измерения постоянного тока обозначается как DCA, либо просто DC. Регулятор, как и в предыдущих случаях, выставляется на нужное для измерения значение в секторе DC.

Не забывайте о том, что для измерения силы тока прибор подключается последовательно. Что это значит? Для измерения силы тока мы разрываем цепь.

Например, нам нужно замерить силу тока в фазном проводе. Нельзя просто взять и прикоснуться в двух местах щупами к проводу. Должен быть разрыв провода (или цепи), именно в этот разрыв мы подключаем прибор.

Как обозначается переменный ток на мультиметре

Не каждый тестер способен измерить силу переменного тока, но на некоторых моделях такая функция присутствует. На вопрос “как обозначается переменный ток на мультиметре” ответим: аналогично обозначению переменного напряжения, сектор переменного тока обозначается как «A~».

Вообще, мультиметр плохо подходит для измерения переменного тока. Лучше для этой цели использовать токоизмерительные клещи.

Что такое сектор hFE?

Некоторые владельцы мультиметров могут увидеть у себя на приборе сектор hFE, а в придачу к нему – два гнезда по четыре разъема в каждом. Этот сектор отвечает за проверку транзисторов (измерение значения коэффициента передачи тока). Гнезда подписаны “NPN” и “PNP”, а разъемы – буквами “E”, “B”, “C”.

Существует два типа транзисторов: транзистор типа “PNP-переход”, транзистор типа “NPN-переход”. Буквы “E”, “B”, “C” обозначают “эмиттер”, “база”, “коллектор” соответственно.

Чтобы проверить транзистор, выставьте регулятор на сектор hFE, посмотрите распиновку его ножек, тип транзистора, потом вставьте сам транзистор в нужный разъем. Если ваш транзистор неисправен, то прибор покажет значение “0”. Конечно, многих начинающих электриков пугает аббревиатура hFE, но для этого и нужна расшифровка обозначений на мультиметре, чтобы все непонятное стало понятным.

Тест диодов

Выше упоминалось, что практически в каждом мультиметре есть специальный светодиод и зуммер. Кроме этого, на шкале измерений должен быть сектор с нарисованным диодом. Это все необходимо для проверки диодов на работоспособность, а также проверки целостности цепей и всего прочего, сопротивлением не больше 50 Ом.

Чтобы проверить диод, нужно вспомнить о его свойствах. Диод пропускает ток только в одну сторону. Выставляем регулятор на значок диода и начинаем проверять, меняя полюса. Исправный диод в одном положении на дисплее выдаст значение 1, при этом светодиод загорится, а зуммер запищит. При смене полюсов – мультиметр покажет значение диода, например, 436 милливольт. Неисправный диод – будет прозваниваться в обе стороны.

Это лишь поверхностные принципы работы диода, но для проверки исправности диода мультиметром этого достаточно.

Проверка емкости конденсаторов

Чтобы измерить емкость конденсатора необходимо установить переключатель в диапазон F (Фарад). Для проверки ёмкости конденсатора мультиметр должен иметь эту функцию. Чтобы произвести измерение, используют гнёзда -CX+. «-» и «+» означают полярность подключения.

Диапазон измерения емкости в данном мультиметре варьируется от 200 микрофарад до 20 наноФарад.

Что означает kHz?

Этот параметр присутствует не на всех приборах. “Hz” – единица измерения частоты (Герц). С помощью данного сектора можно измерить частоту сигнала.

Для чего нужна кнопка hold

Такая кнопка тоже присутствует не на всех приборах, полное ее название – “Data hold”. Она служит для того, чтобы зафиксировать полученные данные на дисплее. Нужное значение будет отображаться ровно до повторного нажатия этой кнопки. Кто-то считает ее бесполезной, кто-то периодически ее использует.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как измерить напряжение переменного и постоянного тока?

Смотрите также обзоры и статьи:

Способы измерения напряжения

Если в арсенале простого домашнего непрофессионального мастера есть специальные инструменты, то с задачей измерения напряжения, он справится на отлично. Это умение однозначно пригодится в домашних мастерских: при починке техники, проверке переменного тока, при работе с постоянным током, проверяя аккумулятор в автомобиле мультиметром.

Основным способом измерения служит вольтметр: самостоятельный прибор или встроенный в многофункциональное устройство. У прибора есть экран, где отображается замеряемое значение. Некоторые из них имеют в комплектации токоизмерительные клещи.

Точность измерений может быть разной, всё зависит от ситуации. Для того, чтобы пользоваться прибором дома не нужен очень точной и, следовательно, дорогой, достаточно приобрести простой мультиметр, выбор которых достаточно широк. Для лабораторных исследований или мастерских, где производятся ремонтные работы, нужны боле точные приборы – осциллографы. Выпущенные еще в советские времена модели, до сих пор являются наиболее популярными, конечно же, помимо современных, а также заграничных. В советское время не было цифровых приборов, поэтому пользовались обычными тестерами, которые имели стрелки и шкалу с делениями или мультиметрами, которые называют Цешками. Цешки замеряют напряжение до 600 В, постоянный ток до 750 мА, сопротивление до 500 кОм. Эти устройства высокоточны, поэтому люди до сих пор успешно их используют, они поистине не уступают новомодному оборудованию.

Переменный ток подразделяется на импульсный и синусоидальный. Переменное напряжение имеет полярность, значение которой со временем меняется. Например, в быту напряжение может измениться 40 раз за секунду, то есть частота составляет 40 герц. Полярность постоянного напряжения константа, а значит, для замера напряжения постоянного тока нужен один прибор, а для переменного — другой. Речь идет о вольтметрах, которые имеют разное устройство. Кроме того, есть приборы, способные производить измерения напряжения без смены режима замеров.

Измерение переменного напряжения

Как мы помним из школьной программы напряжение в обыкновенном доме равняется 220 Вольт. С учетом допустимых значений отклонения могут составлять около 10 процентов. Бывает такое, что в доме лампочки стали гореть тусклым светом, либо быстро перегорать, техника стала работать со сбоями. Это говорит о том, что нужно измерить напряжение в сети, а уже после этого выявлять и устранять причину.

Обязательно должна быть проведена подготовка прибора к проведению замеров: нужно проверить все провода на их состояние, целостность, и проверить наконечники.

Прибор необходимо переключить на переменное напряжение. Затем воткнуть провода в гнезда, имеющиеся на приборе и только потом включить его.

Поскольку приборы бывают разные, то некоторым из них нужна дополнительная регулировка: переключателями нужно определить необходимые характеристики. Итак, черный наконечник установлен в гнездо черного цвета, красный установлен в гнездо «V». Оно общее для напряжения любого вида.

При проведении измерений следует быть аккуратным и не допускать ошибок. Провода нужно вставлять именно в те гнезда, которые для этого предназначены, иначе прибор может выйти из строя. При измерении сначала одного показателя, а затем другого, не нужно забывать переключать режимы — резистор, находящийся внутри может сгореть.

При включении прибора он должен показать значение – мультиметр показывает цифру один. Если прибор молчит, значит батарея неисправна и нуждается в замене. Примерный срок службы элемента питания составляет один год, но даже если какое-то время прибор никто не использовал, то батарейка скорее всего нерабочая.

Итак, следующим этапом нужно воткнуть щупы в розетку или прикоснуться к незаизолированным проводам. После этих действий на дисплее прибора высветится некое значение, отражающее напряжение сети. Если у вас нет цифрового прибора и вы пользуетесь прибором со стрелкой, то она должна отклониться. У такого тестера есть несколько шкал, каждая из которых показывает свои характеристики: сопротивление, ток, напряжение.

Если произошло так, что в процессе замеров меняются и прыгают значения, это свидетельствует о не очень хорошем контакте в соединениях, а это ведет к тому, что электрическая сеть будет неисправна.

Измерение постоянного напряжения

Различного вида батарейки – пальчиковые, минипальчиковые, крона и прочие разновидности, сюда же можно отнести аккумуляторы и блоки питания, которые питание получают от сети – всё это является источниками постоянного напряжения, и их наибольший показатель напряжения составляет 24 Вольт. Вот почему дотрагиваться до полюсов батарейки безопасно и можно это делать, не думая о последствиях.

Чтобы понять в рабочем ли состоянии находится батарейка нужно измерить напряжение на полюсах. Полюсы находятся в торцах, плюсовой полюс имеет маркировку со знаком «+».

Замеры производятся подобно переменному напряжению. Разница лишь в том, что настройка прибора немного отличается – выбирается иной режим, соблюдаются полярности.

Итак, ставим переключатель в тот режим, который нам нужен, то есть в тот, который предназначен для замеров постоянного напряжения. У пальчиковой батарейки оно составляет полтора Вольта. В выбранном секторе выбираем предел измерения «2V», где диапазон измерения как раз подходит для нашей батарейки – от 0 до 2 Вольт.

Устанавливаем щупы: красный – плюсовой – в гнездо «VΩmA», черный – общий – в гнездо «СОМ», относительно которого будет производиться измерение.

Затем красным щупом нужно прикоснуться плюсового полюса батарейки, а черным – отрицательного. Результат покажется на дисплее.

При смене мест щупов результат покажется со знаком минуса, что означает путаницу в полярности подключения. Но иногда это даже полезно, когда нужно починить электросхему и на плате определить полярность шины.

Рассмотрим ситуацию, если мы не знаем напряжение. Возьмем все ту же батарейку, но представим, что не знаем ее напряжение. Чтобы не испортить измерительный прибор устанавливаем переключатель на самое верхнее значение, например 600V. Это значит, что диапазон составляет от 0 до 600 Вольт. После прикосновения щупами батарейки значение на дисплее будет 001, что означает, что фактическое значение напряжения настолько мало, что прибор просто не может его показать.

Поэтому нужно установить переключатель прибора на меньшее значение, например, 200 Вольт. Дисплей выдаст значение «01,5», то есть напряжение составляет полтора Вольта.

Если нужно получить более точное значение, то устанавливаем переключатель на значение, еще меньшее, например 20V и снова произвести замер. Теперь появится более точное значение, например, 1,57, это значит, что напряжение батарейки 1,57 Вольт.

Бывают случаи, когда при производстве замера в левой стороне дисплея появляется единица. Это значит, что значение выше того предела, который выбран.

Измерение напряжения мультиметром

В случаях проведения измерений вольтметром, нужно не забывать, что его подключение должно быть параллельно элементу. Мультиметр, которым измеряется напряжение, можно считать вольтметром.

Во многих видах мультиметров есть несколько разъемов для подсоединения щупов:

• СОМ – стандартный, черного цвета. Щуп, который туда вставляют, также черный
• VΩmA – имеет красный цвет, с его помощью измеряют сопротивление, напряжение и силу тока (малых величин)
• 10A (20А) – замеры силы тока (больших величин).

Итак, чтобы выполнить замер напряжения, нужно выполнить несколько операций на приборе. Сначала определиться какое напряжение нужно замерить и затем выбрать соответствующее положение переключателя: если постоянное, то знак «=» или DC; если переменное, то знак «~» или AC.

Затем выставляем предел измерений. Произвести замеры напряжения не получится, если показатель на приборе меньше, чем его фактическая величина. Поэтому сначала берут максимальное значение, и затем медленно уменьшая его. Часть приборов автоматически могут определить вид напряжения, предел, не требуя выполнения дополнительных манипуляций.

Подсоединение прибора в цепь осуществляется при помощи щупов: красный подключается к положительному, черный к отрицательному. Если их подключить осуществить в обратном порядке, то результат на приборе будет отрицательным.

Ситуаций, когда требуется определение напряжения, множество. К примеру, можно определить есть ли скачки напряжения, проведя замеры при помощи мультиметра в розетке. Скачки зачастую бывают в маленьких населенных пунктах, а к чему это может привести понимают многие – на работе всех электроприборов.

Еще таким образом можно определить фазы. Это делается путем подключения одного щупа на контакт заземления, а второго по очереди на контакты в розетке.

В автомобиле также данный навык непременно пригодится – определить неисправности в зажигании или других важных частях. Для всего этого нужна информация о напряжении, а значит, вольтметр или мультиметр придут на помощь. В основном такая нужда появляется именно в старого вида автомашинах, но иногда и зарубежный транспорт требует таких манипуляций.

На производстве измерения проводятся при помощи осциллографов — цифровых аппаратов, на которых значения получаются при излучении формы сигнала на экране. Эти приборы позволяют оценить правильность деятельности, осуществляемой оборудованием или товаров, выпускаемых заводами, а также осуществлять различного рода ремонтные работы в мастерских.

Приборы для измерения напряжения

Такие приборы бывают двух видов: те, что выдают искомое значение напрямую и те, что выдают косвенное значение, с помощью которого затем, применяя различные вычисления, можно найти нужные параметры.

Второй способ точнее и применяется для радиотехнических цепей.

Какими приборами можно измерить напряжение:

• Вольтметр – работает на основе закона Ома. Замеры осуществляются с помощью электромагнитного поля. Имеется несколько классификаций.
• Потенциометр – трехвыводной открытый резистор. Широко применяется в автомобильной сфере. При работе этого прибора один из выводов подсоединяется к контакту, другие два — отводные. Сами приборы могут быть линейными, логарифмическими и экспоненциальными.

• Мультиметр – устройство, которое может замерит напряжение, силу тока, сопротивление. Подойдет для работы с переменным и с постоянным током. Очень эффективен, поэтому пользуется большим спросом.
• Осциллограф – отражает работу даже самого маленького импульса и имеет особое значение при работе с электроприборами. Внешне похож на тепловизор. Осциллографы делятся на специализированные, скоростные, запоминающиеся, универсальные и стробоскопические.
• Электрометр – модернизированная версия электроскопа, предназначен для того, чтобы измерить разность потенциалов.

Опубликовано: 2020-04-06 Обновлено: 2021-08-30

Автор: Магазин Electronoff

Поделиться в соцсетях

Как правильно измерять постоянный ток с помощью мультиметра, электронного тестера.

У новичка может появится затруднение в измерении постоянного тока в какой-нибудь электрической цепи. Первое, что может прийти в голову, это взять два щупа мультиметра и просто их приложить к двум контактам на устройстве, где нужно измерить ток. Но электрический ток измеряется не так как напряжение. Он измеряется в разрыв цепи! То есть, нам нужно, как бы, сделать обрыв провода между питанием и устройством потребления, и между оборванными проводами подсоединить два щупа мультиметра. Предварительно на нем выставив измерение постоянного тока в том пределе, который соответствует имеющейся величине.

А что будет, если случайно, все-таки, прикоснуться к электрической цепи измерительными щупами в параллель (как при измерении напряжения)? Произойдет обычное короткое замыкание. В самом амперметре (тестер в режиме измерения тока) эти щупы закорочены шунтом, имеющим очень маленькое электрическое сопротивление (сотые ома). То есть, это равносильно тому, что внутри стоит обыкновенная проволочная перемычка между щупами мультиметра. Естественно, при параллельном подсоединении щупов тестера к источнику питания будет равносильно тому, что мы возьмем кусок провода и закоротив плюс и минус на питании.

Перед измерением постоянного тока электронным мультиметром на нем нужно выставить подходящий предел. То есть, на самом приборе имеются несколько диапазонов измерения тока. Это микроамперы, миллиамперы и амперы. Микро и миллиамперы в основном используют в электронике. Это достаточно малая величина силы тока. К примеру, обычный, маломощный светодиод потребляет всего около 20 миллиампер. Амперы, это уже достаточно большая величина тока. У большинства блоков питания, что запитывают такую аппаратуру как ноутбуки, компьютеры, телевизоры, магнитолы и тому подобное токи лежат в пределах до 6 ампер.

Если вы совсем не знаете какая величина тока может быть, то выставьте на мультиметре максимальное значение в миллиамперах (у большинства тестеров это предел 200 мА). Если при измерении тока в этом диапазоне начнет показывать меньшие числа, то переведите колесо выбора предела на меньшее значение. Ну, и если на экране кратковременно мелькнет какое-то значение и появится единица, то тут нужно будет переключаться на диапазон 10 А (на некоторых тестерах это 20 А). Перед этим для измерения уже таких относительно больших токов (10 А, 20 А) плюсовой щуп мультиметра нужно также будет переключить из одного гнезда в другое.

Стоит учесть, что при измерении токов на пределе амперов имеет значение толщина и длина измерительных щупов, что подключены к мультиметру. Чем длиннее и тоньше эти самые измерительные щупы, тем большая потеря по току может происходить при измерении этого тока. В итоге, вы можете получить неточные значения тока. Если есть возможность, то лучшим вариантом будет сделать самодельные измерительные щупы именно для тока. Они должны иметь минимально возможную  свою длину (например у меня эти щупы длиной по 30 см). А также у них должно быть достаточное сечение провода (у моих сечение провода около 2,5 кв.мм). С такими щупами при измерении силы тока вы будете иметь максимально верные показания, с минимальными потерями по току в самих этих проводах.

Также стоит сказать о такой вещи, с которой порой приходится сталкиваться при измерении силы тока мультиметром. Поскольку, как я уже выше сказал, что если попытаться ток измерить путем параллельного прикладывания измерительных щупов к источнику питания, то мы получим короткое замыкание. Естественно, это вызовет резкое увеличение силы тока в закороченной цепи. В этом случае может пострадать, в том числе, и ваш измерительный прибор. У него внутри перегорят дорожки на плате. Поскольку вероятность таких случаев велика, то специально для этого в мильтиметрах имеется защитный предохранитель. Он стоит именно в цепи измерения тока. Если все же происходит такое КЗ, то этот предохранитель сгорает. После этого электронный тестер может измерять все, кроме тока, в малых пределах. Для решения проблемы нужно просто заменить предохранитель.

К сожалению, для измерения силы тока в диапазоне 10, 20 ампер предохранителя нет. На самой плате стоит достаточно толстый шунт между измерительными щупами. Если все же и произойдет КЗ при таких токах, то скорей всего перегорят места, имеющие меньшее сечение. Так что при измерении силы тока на больших пределах будьте предельно внимательны и осторожны, поскольку при коротком замыкании электрической цепи вы можете испортить как сам мультиметр, так и близлежащие цепи, что находятся между тестером и источником питания схемы. В любом случае ничего хорошего не будет при этом.

Видео по этой теме:

P.S. Я и сам по началу, когда делал первые шаги в познании электротехники, пытался измерять ток неправильным образом. Естественно, первое короткое замыкание при таких вот измерениях меня быстро научило правильности, внимательности и аккуратности при работе с подобными вещами. А ведь просто хотел измерить силу тока в бытовой розетки 220 вольт. Бахнуло, выбило пробки, задумался!

Правила измерения переменного и постоянного тока мультиметром. Как измерить постоянный ток и напряжение

В ходе эксплуатации электросети или какого-либо прибора приходится выполнять измерение силы тока.

Из данной статьи вы узнаете, что понимается под этим термином и какие инструменты используются для этой цели.

Заодно поговорим о мерах безопасности при проведении подобных работ.

Единица измерения силы тока

Силой тока в физике принято называть величину заряда, пересекающего поперечное сечение проводника за единицу времени. Единица измерения — ампер (А). Силу в 1 А имеет такой ток, при котором за 1-у секунду через сечение проводника проходит заряд в 1 кулон (Кл).

Силу тока можно сравнить с напором воды. Как известно, в старину небольшие речки перегораживали плотинами, чтобы создать напор, способный вращать колесо мельницы.

Чем более сильным был напор, тем более производительную мельницу можно было привести с его помощью в движение.

Точно так же и сила тока характеризует работу, которую может выполнить электричество. Простой пример: лампочка при увеличении силы тока в цепи будет гореть ярче.

Зачем нужно знать, какой силы ток протекает в проводнике? От силы тока зависит то, как он будет действовать на человека при случайном контакте с токоведущими частями. Производимый электричеством эффект отобразим в таблице:

Сила тока, А (переменный с частотой 50 Гц)	Эффект
Менее 0,5 мА	является незаметным для человека
От 0,5 до 2 мА	Появляется нечувствительность к различным раздражителям
От 2 до 10 мА	Болевые ощущения, спазм мышц
От 10 мА до 20 мА	Усиленные спазмы, некоторые ткани повреждаются. При силе тока от 16 мА человек теряет способность разжать или отдернуть руку, чтобы разомкнуть контакт с токоведущей частью
От 20 мА до 100 мА	Дыхательный паралич
От 100 мА до 3 А	Фибрилляция сердца, нужны безотлагательные меры по реанимированию пострадавшего
Свыше 3 А	Сильные ожоги, остановка сердца (при кратковременном воздействии возможность реанимирования сохраняется)

А вот еще несколько причин:

1. Сила тока характеризует нагрузку на проводник. Максимальная пропускная способность последнего зависит от материала и площади поперечного сечения. Если сила тока окажется слишком большой, провод или кабель будет сильно греться. Это может привести к расплавлению изоляции с последующим коротким замыканием. Вот почему проводку всегда защищают от перегрузок автоматическими выключателями или предохранителями. С особым вниманием к протекающей в проводах силе тока следует отнестись владельцам квартир и домов со старой проводкой: ввиду применения все большего количества электроприборов она часто оказывается в перегруженном состоянии.
2. По соотношению значений силы тока в различных цепях электроприбора можно сделать вывод о его исправности. Например, в фазах электродвигателя должны протекать токи равной силы. Если наблюдаются расхождения, значит двигатель неисправен либо работает с перегрузкой. Таким же способом определяется состояние нагревательного прибора или электрического «теплого пола»: замеряется сила тока во всех составляющих устройства.

Работа электричества, точнее говоря его мощность (количество работы за единицу времени), зависит не только от силы тока, но и от напряжения. Собственно говоря, произведение этих величин и определяет мощность:

W = U * I,

• W – мощность, Вт;
• U – напряжение, В;
• I – сила тока, А.

Таким образом, зная напряжение в сети и мощность прибора, можно рассчитать, какая сила тока будет через него протекать при условии исправного состояния: I = W/U. К примеру, если известно, что мощность обогревателя составляет 1,1 кВт и работает он от обычной сети напряжением 220 В, то сила тока в нем составит: I = 1100 / 220 = 5 А.

Формула измерения силы тока

При этом нужно учитывать, что согласно законам Кирхгофа сила тока в проводе до разветвления представляет собой сумму токов в ветвях. Поскольку в квартире или доме все приборы подключаются по параллельной схеме, то если, допустим, одновременно работают два прибора с током в 5 А, то в подводящем проводе и в общем нулевом будет протекать ток силой в 10 А.

Обратная операция, то есть расчёт мощности потребителя путем перемножения измеренной силы тока на напряжение, не всегда дает правильный результат. Если в устройстве-потребителе имеются обмотки, как например в электродвигателях, которым присуще индуктивное сопротивление, часть мощности будет расходоваться на преодоление этого сопротивления (реактивная мощность).

Чтобы определить активную мощность (полезная работа электричества), нужно знать фактический коэффициент мощности для данного прибора, представляющий собой соотношение активной и реактивной мощностей.

Приборы для измерения силы тока и напряжения

Вот какие измерительные инструменты помогут электрику в данном вопросе:

Амперметр

Существует несколько разновидностей данного прибора, которые различаются принципом действия:

1. Электромагнитный: внутри имеется катушка, протекаю по которой ток создает электромагнитное поле. Это поле втягивает в катушку железный сердечник, связанный со стрелкой. Чем большей будет сила тока, тем сильнее будет втягиваться сердечник и тем более будет отклоняться стрелка.
2. Тепловой: в приборе установлена натянутая металлическая нить, связанная со стрелкой. Протекающий ток вызывает нагрев нити, степень которого зависит от силы тока. А чем сильнее нагреется нить, тем сильнее она удлинится и провиснет, соответственно, тем сильнее отклонится стрелка.
3. Магнитоэлектрический: в приборе имеется постоянный магнит, в поле которого находится связанная со стрелкой алюминиевая рамка с намотанной на нее проволокой. При протекании через проволоку электрического тока рамка в магнитном поле стремится повернуться на некоторый угол, который зависит от силы протекающего тока. А от угла поворота зависит положение стрелки, отмечающей на шкале значение силы тока.
4. Электродинамический: внутри прибора имеются две последовательно соединенные катушки, одна из которых является подвижной. При протекании по катушкам тока в результате взаимодействия возникающих при этом электромагнитных полей подвижная катушка стремится повернуться относительно неподвижной и при этом тянет за собой стрелку. Угол поворота будет зависеть от силы протекающего тока.
5. Индукционный: ток пропускается через обмотки неподвижных катушек, соединенных магнитной системой. В результате образуется вращающееся или бегущее электромагнитное поле, воздействующее с некоторой силой (зависит от силы тока) на подвижный металлический цилиндр или диск. Тот связан со стрелкой.
6. Электронный: такие приборы еще называют цифровыми. Внутри имеется электрическая схема, информация выводится на жидкокристаллический дисплей.

Мультиметр для измерения силы тока

Так принято называть универсальный электронный измеритель параметров тока. Он может переключаться как в режим амперметра, так и в режим вольтметра, омметра и мегомметра (измеряются сопротивления большой величины, обычно изоляции).

Измерение силы тока мультиметром

Результаты измерений отображаются на жидко-кристаллическом дисплее. Для работы прибору необходимо питание от батареек.

Тестер

По функциональности это тот же мультиметр, но аналоговый. Результаты измерений обозначаются на шкале при помощи стрелки, батарейки требуются только при наличии омметра.

Измерительные клещи

Измерительные клещи более практичны. Ими нужно просто зажать участок тестируемого провода, после чего прибор покажет силу протекающего в нем тока.

При этом нужно учитывать, что в клещах должен оказаться только проверяемый проводник. Если зажать несколько проводников, прибор покажет геометрическую сумму токов в них.

Измерительные клещи

Таким образом, при помещении в токоизмерительные клещи 1-фазного провода целиком прибор покажет «нуль», так как в фазном и нулевом проводниках протекают разнонаправленные токи одинаковой величины.

Методы измерения

Первые три прибора для проведения измерений должны быть включены в цепь нагрузки последовательно с ней, то есть в разрыв провода. Для 1-фазной сети это может быть как фазный, так и нулевой провод. Для 3-фазной — только фазный, так как в нулевом протекает геометрическая сумма токов во всех фазах (при одинаковой нагрузке равна нулю).

Отметим два важных обстоятельства:

1. В отличие от вольтметра (измеритель напряжения), амперметр нельзя использовать без нагрузки, иначе получится короткое замыкание.
2. Щупами прибора можно касаться проводов или контактов только при отсутствии напряжения, то есть тестируемая линия должна быть обесточена. В противном случае между близко расположенными щупом и проводом может возникнуть дуга с выделением тепла, достаточного для расплавления металла.

Все измерительные приборы имеют переключатель диапазона, которым регулируется чувствительность.

Заземление необходимо для безопасной эксплуатации электричества. – наиболее важный компонент электрической сети.

Трансформатор 220 на 12 Вольт – назначение и рекомендации по изготовлению вы найдете .

Заметим, что ток, потребляемый некоторыми приборами, такими как телевизионная и компьютерная техника, энергосберегающие и светодиодные лампы, не является синусоидальным.

Поэтому некоторые измерительные приборы, принцип действия которых ориентирован на переменное напряжение, могут определять значение силы такого тока с ошибкой.

Видео на тему

Не дорогой, но очень полезный в домашних условиях и не только, универсальный прибор мультиметр, поможет в различных ситуациях. Не зависимо от цены, им решаются различные задачи, связанные с электричеством. Измерить силу тока мультиметром можно, главное знать, как это делать.

Для начинающих, необходимо понимать, что и куда подсоединять, зачем нужны переключатели значений, как выполнить замеры в бытовых условиях.

Кратко об устройстве прибора

Каждый тестер имеет два выхода. Для подсоединения проводов со щупами. Гнезд для подключения может быть больше, но нам нужен красный для подключения щупа на фазу и черный для нулевого провода. Здесь могут быть гнезда для выполнения замеров всех значений. А именно:

Для обозначения гнезд применяются обозначение с помощью единицы измерения. Ошибиться невозможно, если вы не прогуливали уроки физики.

Второй основной элемент устройства измерительного устройства – шкала установок и переключатель. Как правило, для замеров значения силы тока отведен определенный сектор. Здесь указанны Амперы с различными цифровыми значениями.

Мультиметры выпускаются в цифровом и аналоговом исполнении . Цифровые приборы имеют большее количество выставляемых значений ампеража, а также они оснащены звуковыми сигналами и другими опциями. Но это касается выбора типа прибора. Каждый из них позволит выполнить замеры, для нас это главное.

Перейдем к рассмотрению главной темы.

Пошаговая инструкция измерения силы тока мультиметром

Всю работу следует выполнять по следующему алгоритму:

• Проводим определение величины, доступной для измерения на данном приборе. Если тестер имеет предел значения в 10 А, а вы проводите замер, пропуская через него 100 А – такая «работа» приведет к выходу из строя предохранителей. Значение максимума указано на шкале мультиметра и в инструкции к нему.
• Выбираем необходимый режим для замера. Для этого следует переключить прибор в необходимый сектор на шкале. Для этого устанавливаем переключатель в сектор «А», либо «АС» этот режим измерения значений переменного тока. Проводя измерение постоянного, флажок следует устанавливать напротив сектора «ДС».

Это следует выполнять обязательно. Для определения типа цепи, необходимо знать источник питания. Для замера на бытовом приборе ставим «А», а замеряя на цепи промышленного оборудования, выставляем сектор «ДС».

• Устанавливаем на тестере пределы значения силы при замере. Гарантированно невозможно повредить мультиметр, выставив максимально возможный уровень. Лучше снизить его при неправильной работе до нормального значения во время замера.
• Вставляем провода со щупами в соответствующие гнезда на корпусе прибора.


  Важно. Кабели со щупами следует подключать к разъемам для замера величины силы тока и точно по цветам. Провод со щупом для подключения к фазе (красный) вставляем в нужное гнездо, черный для земли вставляем в определенное место.

  Для подстраховки, если есть сомнения, лучше загляните в инструкцию и проверьте правильность подключения.

• Проводим измерение силы тока. Выполняя эту работу необходимо помнить о правилах безопасности при работе с электричеством. Поражение электричеством может произойти даже при работе с небольшими по мощности устройствами. Особенно важно это при выполнении работ в условиях с повышенной влажностью. Здесь лучше работать в резиновых перчатках и сапогах.

Для лучшего понимания выполнения замера разберем типовую операцию, проводя измерение силы тока на любом бытовом приборе. Это необходимо делать под нагрузкой. Для этого потребуется комплект дополнительных проводов с «крокодилами». Нам необходимо разомкнуть сеть. Поэтому при замере переменного тока подключаем любой дополнительный провод от розетки на один из контактов вилки прибора.

На второй контакт розетки крепим щуп тестера. Второй щуп тестера, с помощью крокодила на дополнительном проводе крепим на второй контакт вилки прибора. У нас получается сеть с подключенным мультиметром.

При выключенном бытовом приборе, на шкале тестера будет 0. После включения, на мультиметре получаем показание интересующего нас измерения.

Практическое значение измерения тока в быту

Измеряя силу тока на микроволновой печи, мы можем определить с его помощью неисправность сразу двух узлов. При включении, значение на шкале будут небольшим, затем амперы вырастут. Это происходит по причине того что включая печь, мы запускаем сначала вентилятор, и только затем включается магнетрон печи. При значении на шкале силы тока меньше 5. А – это значит, не работает магнетрон. При включении значение измерения должно быть не менее 1,5 А., Если это не так, следует ремонтировать вентилятор устройства.

Таким же образом можно замерить эту величину на пальчиковой батарейке, для определения уровня ее зарядки. Но здесь следует беречь батарейку. На шкале выставляем измерение постоянного тока. Здесь важно использовать щупы согласно их полярности. Ставим аккумулятор на черный щуп минусом, а к плюсу касаемся на короткое время красным щупом.

При значении менее Ампера, батарейку можно сдать в утилизацию. Почему касание щупом должно быть коротким? При измерении мы подаем нагрузку на батарейку, от долгого воздействия она разряжается и ее в таком случае можно будет выбросить сразу после замера.

Таким же способом, получив величину тока зарядного устройства телефона, мы можем выяснить исправность защиты его от короткого замыкания. Таким же образом, но с применением более мощных тестеров, проводится определение величины тока в промышленных установках и станках. Принцип действия одинаковый, не зависимо от вида оборудования.

В заключение обобщим информацию, сделав небольшую памятку для людей, берущих мультиметр в первый раз.

Перед работой следует убедиться в исправности прибора. Для этого установите флажок переключателя в сектор измерения сопротивления сети и закоротите щупы между собой. При 0 на шкале можно приступать к работе.

Выставляйте на шкале максимальное значение тока, для предотвращения сгорания предохранителя устройства. Устанавливайте переключатель в сектор измерения силы тока и устанавливайте его согласно маркировке. «А», «АС» — для измерений переменного тока. Ставим на значение «ДС» при измерении постоянного тока.

Проводить замер исправности бытовых приборов и оборудования можно только под нагрузкой. Поэтому следует помнить схему включения тестера в цепь питания и соблюдать меры безопасности выполнения работ при запитанной электрической сетью.

Работая в сыром помещении с большой влажность воздуха, используйте резиновую обувь и перчатки. Дополнительно положите на пол резиновый коврик. Эти меры спасут вашу жизнь.

После окончания работ обязательно выключайте прибор, для сохранности заряда батарейки.

Выполняя все эти несложные рекомендации, вы получаете возможность экономить средства, выполнив работу специалиста самостоятельно. Сделать это легко, но еще раз хочется напомнить, берегите свою жизнь, проводя измерение силы тока с помощью мультиметра.

Пускай в вашем доме всегда будет светло и радостно.

Клещи токоизмерительные представляют собой прибор, основным назначением которого является измерение электрического ток без разрыва электрической цепи и нарушения ее функционирования.

Дополнительно этот прибор способен измерять также напряжение, частоту, температуру (в некоторых моделях).

В соответствии с измеряемыми величинами делятся на амперметры, вольтметры, ваттметры, фазометры, ампервольтметры.

К самым распространенным относятся клещевые амперметры для измерения переменного тока, получившие название токоизмерительных клещей. С их помощью можно быстро измерить ток в проводнике, не разрывая и не отключая электрическую цепь. Электроизмерительные клещи могут применяться в электроустановках до 10000В.

О назначении многих электрических приборов и инструментов известно любому обывателю – все знают, зачем нужен паяльник или электрическая дрель. Но далеко не у каждого, даже не на каждом предприятии найдутся токоизмерительные клещи.

Несмотря на это, токовые клещи предназначены для широкого использования, просто очень многие не знают о существовании такого прибора и не умеют ним пользоваться.

Где применяются электроизмерительные клещи?

Клещи токоизмерительные могут стать незаменимым помощником как для бытовых потребителей, так и на предприятиях различных масштабов. С их помощью возможно:

• — определять фактическую нагрузку в сети. Чтобы определить нагрузку однофазной сети, осуществляется замер на вводном кабеле, полученное значение тока в амперах умножается на напряжение в сети и косинус угла между фазами (cos φ). Если отсутствует реактивная нагрузка (мощные индуктивные элементы, дроссели, двигатели), то последнее значение принимается равным единице (cos φ = 1).
• — для измерения мощности различных приборов. В случае возникновения необходимости измеряется сила тока участка цепи с подключенным потребителем. Мощность определяется по вышеописанной формуле.
• — для проверки функционирования приборов учета потребления электроэнергии, например, сверки показаний счетчиков с фактическим потреблением.

Конструкция и обозначения

В состав электроизмерительных клещей любой модификации входят следующие основные части: клещи-магнитопровод, переключатель диапазонов и функций, дисплей, выходные разъемы, кнопка фиксации измерений. В данной статье рассматриваются токовые клещи марки mastech M266 .

Переключатель может быть установлен в одно из положений режимов измерений:

1. — DCV – постоянное напряжение;
2. — ACV – переменное напряжение;
3. — DCA – постоянный ток;
4. — ACA – переменный ток;
5. — Ω — сопротивление;
6. — значок диода – проверка диодов;
7. — значок сигнала – прозвонка с зуммером.

Три входных разъема прибора имеют защиту от перегрузки. При подключении прибора черный провод щупов подсоединяется к разъему «COM», а красный – к разъему «VΩ». Третий разъем, обозначенный как «EXT», применяется для подключения измерителя изоляции.

Порядок измерения тока

Переключатель пределов устанавливается в положение, соответствующее необходимому диапазону измерения переменного тока. Токовые клещи подключаются к измеряемому проводнику.

Если на дисплее наблюдается только значение «1», то необходимо переключатель пределов установить на более высокое значение, так как возникла перегрузка.

Порядок измерения напряжения

Красный провод щупа подсоединить к разъему «VΩ», черный – к «COM». Переключатель пределов установить в положение, соответствующее измеряемому диапазону.

Щупы подсоединить к измеряемой нагрузке или источнику напряжения. На экране прибора будет наблюдаться измеряемое напряжение, а также его полярность. Если на экране наблюдается только значение «1», то переключатель пределов необходимо переключить на более высокое значение, так как возникла перегрузка.

Порядок измерения сопротивления

Щупы прибора так же, как и при измерении напряжения. Переключатель диапазонов установить на диапазон «Ω». Если прибор используется для прозвонки, то переключатель нужно установить в соответствующее положение. Если сопротивление измеряемого участка схемы меньше 50 Ом, то будет звучать сигнал зуммера.

Электроизмерительные клещи – принципы работы

В работу простейших токоизмерительных клещей переменного тока положен принцип одновиткового трансформатора тока.

Его первичная обмотка представляет не что иное, как провод или шину, в которой измеряется ток. Вторичная обмотка, имеющая больше количество витков, намотана на разъемный магнитопровод и находится в самих клещах. К вторичной обмотке подключен амперметр.

Измерив ток, который протекает во вторичной обмотке с учетом известного коэффициента трансформации измерительного трансформатора, можно получить величину тока, измеряемую в проводнике.

Заметим, что с помощью токоизмерительных клещей измерять ток (а по сути — нагрузку) в цепи совсем не сложно и очень удобно. Сам процесс измерения заключается в следующем.

С помощью рукоятки выставляется измеряемая величина. Клещи размыкаются, в них пропускается проводник, рукоятка отпускается и клещи замыкаются. Дальнейший порядок использования электроизмерительных клещей точно такой же, как и при обращении с обычным тестером.

Подсоединять клещи можно как к изолированному, так и неизолированному проводу. Самое главное – охватываться должна только одна шина. На индикаторе прибора отображается величина тока измеряемой цепи.

Таким образом, если охватить проводник и нажать кнопку, то после размыкания магнитокопровода на экране прибора сохранится зафиксированное измеренное показание прибора.

По токоведущей части, которая охвачена магнитопроводом, проходит переменный ток. В магнитопроводе создается переменный магнитный поток, в результате которого во вторичной обмотке возникает электромагнитная индукция – по ней (вторичной обмотке) начинает протекать ток, который измеряется амперметром.

Современные токоизмерительные клещи выполняются по схеме, в которой сочетается трансформатор тока и выпрямительный прибор. Она позволяет выводы вторичной обмотки присоединять к измерительному прибору через набор шунтов, а не напрямую.

Как пользоваться токоизмерительными клещами

Как измерить нагрузку сети в квартире?

Переключатель диапазонов устанавливается в положение АСА 200. Раскрыв токовые клещи, на вводе в квартиру охватить ними изолированный провод, зафиксировать показания, которые появились на экране прибора.

Полученная величина умножается на напряжение сети 220 В, косинус берется равным единице.

Пример. Допустим, прибор показывает 6А. Это значит, что нагрузка сети квартиры составляет:

Р = 6 · 220= 1320 Вт = 1.32 кВт.

По этим данным можно проверить правильность работы счетчика потребляемой электроэнергии, соответствие фактической нагрузке вводного кабеля и др.

Маленькая хитрость при измерениях

Как можно измерить небольшой ток с помощью электроизмерительных клещей?

Для того, чтобы измерить токоизмерительными клещами небольшую силу тока, необходимо провод, на котором нужно узнать ток, намотать несколько раз на разомкнутый магнитопровод. Предел измерений установить на минимальное значение.

Запомните одно правило при измерениях: при измерении силы тока, соединяются последовательно с нагрузкой, а при измерении других величин — параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ — его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х — максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь замерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле. В нашем случае нагрузкой является вентилятор от компьютера. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручку крутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на .

Для того, чтобы измерить силу тока переменного напряжения мы ставим крутилку мультиметра на значок измерения силы тока переменного напряжения — «А~» и точно также по такой же схеме делаем замеры.

Как измерить постоянное напряжение мультиметром

Возьмем вот такую вот батарейку

Как мы видим, на ней написан ток 550 мАh , который она может выдавать в нагрузку в течение часа, то есть миллиампер в час, а также напряжение, которым обладает наша батарейка — 1,2 Вольта. Напряжение — это понятно, а вот что такое «ток в течение часа»? Допустим, наша нагрузка -лампочка кушает ток 550 мА. Значит лампочка будет светить один час. Или возьмем лампочку, которая светит послабее, и пусть она у нас кушает 55 мА, значит она сможет проработать 10 часов.

Значение 550 мА, которое у нас написано на батарейке, делим на значение, которое написано на нагрузке и получаем время, в течение которого все это будет работать, пока не сядет батарейка. Короче говоря, кто дружен с математикой, тому не составит труда понять сие чудо:-)

Давайте замеряем напряжение на батарейке, один щуп мультиметра ставим на плюс, а другой на минус, то есть подсоединяем параллельно , и вуаля!

В данном случае напряжение на батарейке 1,28 Вольт. Значение на новой батарейке всегда должно превышать то, которое написано на этикетке.

Давайте замеряем напряжение на блоке питания. Выставляем 10 Вольт и замеряем.

Красный — это плюс, черный — минус. Все сходится, напряжение 10,09 Вольт. 0,09 Вольт спишем на погрешность.

Если же мы спутаем щупы мультиметра или щупы блока, то ничего страшного не произойдет. Мультиметр покажет нам такое же значение, но со знаком «минус».

Имейте ввиду, на таких мультиметрах это не прокатывает

Для того, чтобы точно определить полярность не имея мультиметра, можно прибегнуть к нескольким советам, которые описаны в статье.

Как измерить переменное напряжение мультиметром

Ставим на мультике предел измерения переменного напряжения и замеряем напряжение в розетке. Без разницы, как совать щупы. У нет плюса и минуса. Там есть фаза и ноль. Грубо говоря, один провод в розетке не представляет опасности — это ноль, а другой может здорово попортить ваше самочувствие или даже здоровье — это фаза.

По идее в розетке должно быть 220 Вольт. Но у меня показывает 215. Ничего страшного в этом нет. Напряжение в розетке «играет». Ровно 220 Вольт вам вряд ли придется увидеть при измерениях напряжения в розетках вашего дома:-)

Очень хорошо, когда в инструментальном «арсенале» владельца дома или квартиры имеются контрольно-измерительные приборы. В частности если речь идет об электрохозяйстве, нередко приходится прибегать к помощи мультиметра. Этот компактный и относительно недорогой по нынешним временам прибор позволяет тестировать бытовую технику и освещение, выявлять неполадки в домашней электрической сети, контролировать уровень заряда батареек и аккумуляторов, становится незаменимым при различных электромонтажных работах.

Но кроме наличия самого мультиметра, необходимо еще и умение работать с ним. Вот здесь бывает сложнее. Если, скажем, с прозвоном провода, определением наличия и величины напряжения обычно проблем не возникает, то с замером силы тока у многих возникают неясности. И, кстати, эта операция, по сравнению с другими упомянутыми, наиболее сложна и в определенных условиях бывает наиболее опасна.

Поэтому темой предлагаемой публикации станет вопрос, как измерить силу тока мультиметром.

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока. Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

• Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
• Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
• Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
• Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
• Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

• Иногда требует проверки зарядное устройство аккумулятора – выдает ли оно необходимое значение тока зарядки.

Возможны и иные случаи, когда требуется иметь объективные данные о реальной силе тока. Но основные случаи все же перечислены.

Разбираемся с устройством мультиметра

Для измерения силы тока используются специальные приборы, название которых говорит само за себя – амперметры. В продаже чаще всего встречаются амперметры стационарной установки, в виде панелек или для DIN-рейки. Они обычно монтируются в распределительном щите и позволяют отслеживать текущие показатели силы тока, например, за всю локальную систему электроснабжения или на какой-то выделенной её линии.

Устанавливают такие приборы, если в этом есть необходимость, только специалисты электрики. Измерить силу протекающего тока с помощью них – проще простого. Необходимо просто взглянуть на текущие показания при включенной на линии нагрузке.

Этим, по сути, их функциональность и ограничивается. Естественно, у хозяина квартиры (дома) не будет возможности снять подобный прибор с места его стационарной установки для проведения замеров в другом месте.

Другой вариант, который уже позволяет работать в нужном месте – это так называемый лабораторный амперметр. Настольный прибор, в котором имеются клеммы, то есть предусмотрена возможность подключения измерительных проводов со щупами для проверки силы тока на том или ином участке цепи.

Но приобретать такой «девайс» для домашнего инструментального «арсенала» — вряд ли имеет смысл. Просто по той причине, что замером силы тока все и ограничивается. А это измерение, кстати, как уже говорилось, проводится на «бытовом» уровне, пожалуй, реже всего.

Поэтому такие приборы популярности себе не снискали. И оптимальным вариантом является мультитестер (мультиметр).

Эти измерительные многофункциональные приборы представлены в продаже в очень большом разнообразии. Первое, сразу бросающееся в глаза различие – приборы могут быть стрелочными, со снятием показаний со шкал. Несмотря на то что считаются уже «вчерашним днем», некоторые мастера отдают предпочтение именно им. Но для новичка может быть затруднительно на первых порах считывать показания – со шкалами и шагом из градуировки по неопытности несложно запутаться.

Поэтому максимальной популярностью пользуются все же цифровые мультиметры, демонстрирующие на дисплее показания в абсолютном выражении. Умение пользоваться такими приборами приобретается гораздо быстрее. Стоимость многих моделей – весьма доступная, и подобные мультитестеры прочно вошли в домашний инструментальный набор.

Но и среди них бывают существенные различия, которые необходимо знать и учитывать при проведении измерения электрических параметров.

Наиболее удобны, наверное, мультиметры, в которых достаточно выставить лишь режим измерений. Допустимый диапазон при этом не указывается – прибор автоматически подстроится под параметры цепи, проведет замер и выдаст искомый результат.

Пример показан на иллюстрации:

Рукоятка переключателя режимов (поз.1) имеет всего несколько положений. Это напряжение – объединено переменное V AC (значок ~) и постоянное DC (-), в вольтовом и милливольтом диапазоне. Аналогично и с силой тока – А, тоже без разделения на тип тока, но с градацией на амперы и миллиамперы. Кроме того, обязательно имеется опция замера сопротивления и прозвона цепи. Могут быть и другие заложенные функции.

В нижней части расположены гнезда для подключения измерительных проводов со щупами. Их бывает три или четыре. Обязательно имеется гнездо СОМ – для « общего» провода (поз. 2), как правило – черного цвета. Гнездо поз. 3 – для красного провода при проведении подавляющего большинства измерений. Под гнездом имеется надпись с указанием допустимых пределов измерений по напряжению и току. И, наконец, гнездо поз. 4 – выделено для замеров силы тока, исчисляемой в амперах. Также указан допустимый предел — не более 10 А.

Показания высвечиваются на цифровом дисплее (поз. 5).

Такие приборы удобны, однако их стоимость в несколько раз превышает цену на широкодоступные мультиметры. Поэтому их чаще можно увидеть у профессионалов.

Более распространенный вариант – мультиметры, при пользовании которыми необходимо не только переключать режим и переставлять измерительные провода, но еще и указывать предполагаемый диапазон измерений.

При пользовании таким мультиметром требуется не только указать режим работы, но и выставит переменный или постоянный ток. И уже в этом секторе установить переключатель в предполагаемый диапазон измерений, выраженный в миллиамперах мА (бывает еще и в микроамперах, µА ) или в амперах А .

Аналогично дело обстоит и с режимами замера напряжения.

Еще нюанс – показан пример с четырьмя гнездами подключения проводов. Здесь для измерения силы тока для красного провода выделено два гнезда. Одно – с токами до 200 мА, второе – до 10 А. Все остальные замеры (напряжения, сопротивления, емкости и другие) проводятся через отдельное гнездо.

Но обычно под этими гнездами-клеммами располагается понятная схема, позволяющая избежать ошибок. Просто надо быть внимательным.

А теперь – еще один очень важный нюанс. Показанные выше приборы позволяют проводить замер силы тока как постоянного, так и переменного. Но очень часто обычными пользователями приобретаются мультиметры с «усеченными» возможностями. Такие приборы широко популярны из-за своей супердоступной цены. И некоторые потенциальные владельцы не обращают внимание на этот их недостаток.

Так, наиболее распространенными на бытовом уровне являются мультитестеры типа DT830 или DT832. Они позволяют выполнить бо́льшую часть возможных измерений. Но, обратите внимание, функции амперметра для переменного тока у них НЕ ПРЕДУСМОТРЕНА .

Таким образом, если есть необходимость проверить силу тока в цепи работающего от сети 220 В/50 Гц бытового прибора, то просто так это не получится. Потребуется искать другой, более совершенный мультиметр. Или придумывать дополнительные «усовершенствования», которые позволят обойтись и таким тестером. Об этом будет сказано ниже.

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

• Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
• При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
• Наконец, если меряется сопротивление, то внешний источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы. Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности. Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах.

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Что важно знать об опасности электрического тока

Электричество – это величайший помощник человечества. Но при неграмотном, беспечном или откровенно наплевательском отношении к соблюдению безопасности – карает мгновенно и беспощадно. Что необходимо накрепко запомнить об , прежде чем приступать к любым электромонтажным работам – читайте в специальной публикации нашего портала.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем. То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Как проводится измерение силы тока

В этом разделе статьи рассмотрим несколько наиболее характерных случаев.
И для начала ответим на один почему-то весьма часто задаваемый, и при этом – совершенно безграмотный вопрос.

Как измерить силу тока в розетке?

Никакого тока в розетке не ищите – там есть только напряжение на контактах, между фазой и нулем. А ток возникнет лишь тогда, когда к розетке будет подключена нагрузка – неважно что это, лампочка накаливания или бытовой прибор. Естественно, рассчитанный на работу с сетевым напряжением 220 вольт.

А что будет, если в режиме амперметра все же вставить щупы мультитестера в розетку? Да все произойдет очень просто и быстро. Собственное сопротивление прибора – невелико, то есть практически гарантированно получается короткое замыкание. Вспомните закон Ома – при стремящемся к нулю сопротивлении сила тока возрастает до огромных значений. Хорошо, если все ограничится срабатыванием защиты и перегоранием плавкого предохранителя в мультитестере. Если он «unfused», о чем говорилось выше – гарантированное перегорание, и прибор нередко остается только выбрасывать. И это еще в лучшем случае – иногда бывают и «фейерверки».

Запомните «золотую истину» – пока к розетке ничего не подключено, ток в ней однозначно равен нулю. И проверять это экспериментально – себе дороже!

А вот замер силы тока в цепи подключённого к розетке бытового прибора – это уже совсем другой случай.

Как измерить силу тока в цепи подключенного бытового прибора

Нельзя сказать, что подобная проверка проводится часто, но иногда она помогает разобраться с правильностью организации домашней электросети. То есть сопоставить соответствие реальной силы тока подведенным к розетке проводам и возможностям другого электротехнического оборудования. Или же дает возможность проверить реальную потребляемую мощность бытового прибора. Если она сильно отличается от паспортной в ту или иную сторону, это может говорить о пока еще не выявленной неисправности.

Схема в общих чертах выглядит следующим образом

1 – розетка 220 вольт.

2 – условно – бытовой прибор.

3 – кабель питания прибора.

4 – точки разрыва цепи (подсоединения щупов тестера). В данном случае они показаны на фазном проводе, хотя для проверки силы переменного тока это не имеет никакого значения — могут быть и на нулевом.

5 – мультиметр, установленный в режим измерения переменного тока 10 А

6 – измерительные провода мультитестера.

Все просто – после сборки такой схемы необходимо подсоединить кабель питания к розетке, а затем запустить бытовой прибор в нужном режиме выключателем. И спустя 3÷5 секунд (некоторым приборам требуется время для выхода на номинальный режим) снять показания силы тока в амперах.

Но как это осуществить, так сказать, технологически? Резать изоляцию и затем – один из проводов кабеля питания, чтобы подключить в разрыв амперметр? Иногда поступают и так. Пример показан на иллюстрации.

Согласитесь, не слишком привлекательный вариант. Нарушается целостность внешней оплетки провода. Концы придется после замеров сращивать и изолировать. Для разовой срочной проверки – может, и сгодится, но не более того.

Городить дополнительные провода между розеткой и вилкой, чтобы «вклинить» между ними амперметр? Тоже довольно неудобно.

Чтобы замеры были безопасными, а их проведение занимало минимум времени и усилий, можно изготовить специальное приспособление. Для этого потребуется небольшая фанерная площадка, две накладные (внешние) розетки (самые дешевые) и отрезок сетевого шнура с вилкой.

Схематично этот «испытательный стенд» будет выглядеть так:

На небольшом жестком фрагменте (поз. 1) например, фанерном, текстолитовом и т.п., крепятся две розетки, так, как показано на схеме. Розетки совершенно условно пронумеруем №1 и №2, а их контакты назовем соответственно 1а и 1б, 2а и 2б.

К розеткам поводится сетевой шнур (поз.4) с вилкой (поз.3). Эта вилка будет подключаться в обычную сетевую розетку.

Шнур разделан, и два его провода подключены к клеммам одноимённых контактов обеих розеток. То есть на схеме это 1а и 2а. А вторая пара, 1б и 2б контактов соединена перемычкой из одножильного провода.

Как проводить замеры с таким приспособлением?

• Для начала – витка сетевого шнура подключается к розетке (к любой или к тестируемой, то есть к той, к которой подключается на постоянной основе испытываемый бытовой прибор). Вся конструкция у нас после сборки полностью закрыта, изолирована, никаких открытых токопроводящих деталей нет.
• Имеет смысл для начала проверить напряжение в розетке. Если конечной целью ставится определение реальной мощности прибора, то этот параметр желательно уточнить. Иногда, если домашняя сеть не имеет стабилизатора, он значительно отличается от заявляемых 220 вольт. То есть это может повлиять на конечный результат.

Проверить напряжение несложно. Мультиметр переключается в режим ~V (ACV) с диапазоном больше 220 вольт (обычно это 750 вольт). Штекера проводов устанавливаются в соответствующие гнезда прибора (СОМ и ~V). Затем щупы прибора вставляются в контакты розеток 1а и 2а, как показано на схеме ниже.

• После этого в одну розетку (любую) вставляется вилка сетевого шнура испытываемого прибора. Цепь не замкнута – разрыв ее получается на второй розетке.
• Мультитестер переводится в режим амперметра переменного тока (~A или ACA) в максимальный диапазон. Штекер красного измерительного провода переставляется в соответствующий разъем.

• После этого щупы мультитестера вставляются в гнезда оставшейся свободной розетки. И теперь осталось только включить испытываемый бытовой прибор и снять с мультитестера показания силы тока.

Калькулятор расчета мощности электроприбора

Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ПОТРЕБЛЯЕМУЮ МОЩНОСТЬ ЭЛЕКТРОПРИБОРА»

Уточненное напряжение в сети, В

Измеренное значение силы тока, А

Как видите, и довольно сложную задачу замера силы тока питания бытового прибора вполне можно решить с должным уровнем безопасности и комфорта.

А что делать, если мультитестер не рассчитан на измерение силы переменного тока?

Бывает, что требуется измерить силу переменного тока, примерно так, как показывалось выше. но в распоряжении лишь мультиметр, не рассчитанный на такую операцию. И приобретать новый – нет желания или возможности. Если ли выход?

Да, можно выполнить замер и в такой ситуации. Существует для этого несколько способов. Но в любом случае придётся сначала провести некоторые подготовительные работы.

Измерение силы переменного тока с помощью вольтметра и дополнительного сопротивления.

Да, это совершенно серьезно, именно с помощью вольтметра. Снова вспомним закон Ома для участка электрической цепи:

I = U / R

Но если сопротивление на этом участке будет равно ровно одному ому, то получается, что номиналы силы тока и напряжения – совпадут.

I (A) = U(V) / 1 = U(V)

Значит, задача состоит в том, чтобы в разрыв цепи поместить резистор номиналом ровно в 1 ом, а затем промерить напряжение на его концах.

Талой резистор можно приобрести в магазине. Правда, не забываем, что на нем будет потребляться весьма внушительная мощность, и лучше приобретать керамический резистор на 10 или даже 50 Вт.

Правда, такие резисторы далеко не всегда есть в продаже. Да и стоить они могут немало. Можно обойтись и самодельным, накрутив спираль из нихромовой проволоки.

В интернете полно таблиц с удельными сопротивлениями нихромовых проводников различных диаметров. То есть провести расчет требуемой длины, чтобы «выскочить» на 1 ом – не столь сложно.

Например, будет использоваться нихромовая проволока диаметром 0,4 мм (сечение 0,123 мм²). Ее удельное сопротивление составляет 7,94 Ом/м. Несложно рассчитать, что для сопротивления 1 ом потребуется 126 мм проволоки.

Из этого отрезка навивается спираль. Или, что еще удобнее и безопаснее – можно намотать проволоку на панельку их стеклотекстолита, как показано на иллюстрации. После намотки проводят проверку мультиметром в режиме омметра. При необходимости – корректируют длину, чтобы сопротивление было 1 ом с максимально возможной точностью.

Концы резистора можно прикрепить, например, к штырям разобранной вилки – чтобы удобнее было их подключать к разрыву цепи.

Если резистор готов, можно приниматься за измерения.

В свободную розетку к ее контактам присоединяют самодельный резистор. После этого можно сразу к его концам «крокодильчиками» подцепить щупы мультиметра. Провода и сам тестер должны быть настроены на режим вольтметра для переменного тока.

Включается прибор-нагрузка. Но дисплее мультиметра показывается напряжение (в вольтах) для участка цепи сопротивлением 1 ом. Это же значение, но только в амперах – искомая сила тока в замкнутой цепи.

Важно – резистор при таком замере может очень быстро нагреваться, буквально докрасна. Поэтому снятие показаний должно выполняться с максимальной оперативностью. Как только подключенный прибор вышел на свою мощность, показания на дисплее стабилизировались – их записывают и выключают нагрузку.

Есть и другой способ измерения силы переменного тока при отсутствии соответствующего амперметра. Ток можно выпрямить с помощью диодного моста. Подробнее об этом – в предлагаемом видеосюжете.

Видео: Как можно переделать амперметр постоянного тока под переменный

Как с помощью амперметра можно проверить элементы питания

Еще один частый случай, когда приходится переключать мультитестер в режим измерения силы тока. Речь идет о проверке элементов питания. Помогает как при приобретении батареек в сомнительных торговых точках, так и при ревизии накопившегося дома запаса.

Безусловно, для начала будет неплохо проверить батарейки по напряжению. Для этого переключатель режимов мультиметра устанавливается на постоянное напряжение (DCV). Предел измерений – в соответствии с заявляемым напряжением элемента питания. Если это наиболее распространенные 1.5 вольта, то оптимальным будет предел 2000 мВ (= 2В). Можно установить и 20 В – в этот предел вкладываются практически все используемые элементы питания.

Щуп черного провода (СОМ) прикладывается к отрицательному полюсу элемента питания. Красный, установленный в соответствующее гнездо – к положительному. Производится быстрый замер напряжения. И если оно менее 1.2 В, то такую батарейку можно смело отправлять на утилизацию – она села, и чудес от нее ждать не приходится.

Кстати, о полярности. При работе с переменным током, ясное дело, это не имеет значения. А при замерах постоянного напряжения или тока ее соблюдение важно для стрелочных мультиметров. Если щупы расположены неправильно – стрелка начнет валиться влево, и никаких показаний не будет. Для цифровых же приборов ошибка не станет большой проблемой – просто перед числовым показателем на дисплее появится минус. Тем не менее, «культура пользования» все же предполагает правильное расположение полярности. Тем более что бывают ситуации, когда это имеет важное значение. И хорошо, если правильное расположение щупов просто войдет в привычку.

Вернемся к проверке. Измерение напряжения – это лишь первый шаг, позволяющий отсеять явно негодные элементы питания. А само значение еще ни о чем не говорит – неизвестно, как поведет себя батарейка под нагрузкой. Поэтому и следует проверить ее еще и по току.

Для этого мультиметр переключается в режим DCA с максимальным пределом измерения, то есть на 10 или 20 А (в зависимости от модели прибора). Это важно, так как токи при замыкании батарейки через амперметр бывают нешуточные. Красный провод, естественно, переставляется в соответствующее гнездо.

После этого опять черный провод прикладывается к отрицательному полюсу батарейки. А красным производят кратковременное замыкание цепи на положительном полюсе. Это очень важный момент: замер не должен превышать одной – двух секунд. Можно постараться уложиться и менее чем за секунду. Необходимо быстро засечь пиковое значение силы тока, когда оно перестанет расти. Если же затянуть с измерением, это повлечет активный разряд элемента питания.

• В новых, качественных элементах питания проверка может показать порядка 4÷6 ампер. Они подойдут для самых ответственных мест установки.
• Диапазон от 3 до 3.9 ампера говорят, что батарейка вполне работоспособная, хотя ее функциональные способности все же несколько снижены. Но она еще послужит немало.
• От 2 до 3 ампер – элемент питания уже «посажен», но еще вполне пригоден для использования в приборах с незначительным потреблением энергии.
• Менее 2 ампер – батарейка, скорее всего, пригодна лишь для пульта дистанционного управления.
• Ну а если ток едва достигает 1.1 ампер или ниже – это почти всё. Возможно, такую батарейку еще можно поставить в пульт ДУ, но только если на текущий момент вообще нет другой замены. И вполне можно ожидать, что отказ в работе способен произойти в любой момент.

Проведя такую ревизию нередко скапливающегося дома запаса батареек, можно сразу избавиться от «балласта». А остальные — отсортировать по возможности дальнейшего применения.

Проверка тока утечки электросети автомобиля

Еще одно практическое приложение измерения силы тока мультиметром. Это — самостоятельная диагностика своего автомобиля на предмет токов утечки, которые способны привести к быстрому разряду аккумулятора.

Проводится она примерно в следующем порядке:

• Проверка должна проводиться при полностью заряженном аккумуляторе.
• Перед тестированием требуется выключить все потребляющие электроэнергию приборы. Имеется в виду освещение, аудиосистема, парктроник, и т.п. При проверке, возможно, придётся открывать двери в салон. Поэтому необходимо каким-то образом закрепить в нажатом положении концевые выключатели, ответственные за габаритные огни на дверях.

Безусловно, следует учитывать и иные особенности своего авто. Так, нередко требуется определенное время на полное «засыпание» бортового компьютера. Могут быть нюансы и с системой сигнализации. Хозяин машины должен с этим разобраться.

• С клеммы аккумулятора снимается кабель массы («минус»).
• Мультитестер переводится в режим амперметра с пределом измерений постоянного тока до 10 ампер. Ток утечки, безусловно, намного меньше, но подстраховаться никогда не мешает. А на точности снятия показаний это особо не отразится – двух знаков после десятичной запятой будет вполне достаточно. Красный провод устанавливается в соответствующее гнездо на 10 А.
• Далее, черный провод мультитестера необходимо подсоединить к минусовой клемме аккумулятора. Это можно сделать, например, с использованием обычного хомута.
• Замыкаться же цепь будет контактом щупа красного провода с клеммной снятого кабеля массы. Значение, высвечивающееся при этом на дисплее мультиметра, как раз и покажет ток утечки.

Нормальным считается ток утечки в пределах 0,03÷0,05 А (30 ÷ 50 мА), и чем ниже, тем лучше. Иногда может быть и больше, если автомобиль «нафарширован» электроникой. Но даже в таком случае – никак не выше 0,08 А.

• Если ток в пределах нормы – то можно только порадоваться. Но в том случае, когда он явно выходит за пределы допустимого, следует сразу локализовать проблему, то есть выявить участок, где такая утечка происходит.
• Для этого последовательно вынимаются предохранители, отвечающие за разные участки электросети автомобиля. При этом необходимо проверить все – не только в коробке под капотом, но и размещенные в салоне.

Итак, предохранитель достали из гнезда. Если показания не изменились, его можно сразу вернуть на место. Значит, на этом участке проблем нет.

• Рано или поздно снятие какого-то предохранителя приведет к резкому снижению показаний силы тока на мультиметре. Вот он – тот самый участок, более детальной диагностикой которого предстоит заняться.

Кстати, причин утечки может быть и несколько. Например, снятие одного из предохранителей снизило показания силы тока с 0,25 до 0,12 А. Да, это проблемный участок, но очевидно, что ток все равно великоват. Значит, не устанавливая обратно этот предохранитель, поиск продолжают, пока не будет отыскано следующее «слабое звено». И так далее – пока показатель утечки не войдет в пределы нормы.

Как мультиметром проверить сопротивление, силу тока, напряжение

Практически каждый человек дома сталкивается с проблемой измерения напряжения, сопротивления, а также других параметров проводки и электроприборов. Бытовых ситуаций масса: торчащие из стены провода, узнать силу тока зарядного устройства, проверить лампочку и т. д. Всю эту работу можно выполнить специальным измерительным прибором – мультиметром. Большой сложности в работе с тестером нет, главное, надо знать, как и что мерить.

Правила измерения сопротивления

Прежде чем мерить сопротивление любой детали, необходимо ознакомиться с ее паспортными данными. Надо иметь точное представление о величине этого показателя у работоспособной детали, иначе полученный результат замера сопротивления не даст никакой пользы. Все обмотки трансформатора или электродвигателя имеют определенное сопротивление. Чтобы проверка мультиметром прошла правильно, необходимо сравнить эталонный показатель с полученным результатом.

Когда происходит монтаж электрической цепи, часто для ограничения тока применяется установка дополнительного резистора. Чтобы получить требуемое выходное напряжение, надо точно знать его сопротивление. Обычно оно написано на корпусе цифрами. Однако бывает маркировка в виде цветных полос, которая расшифровывается по справочнику. Если такой книги под рукой нет, сопротивление резистора придется мерить мультиметром.

Выполнить измерение можно в следующем порядке:

1. На тестере переключатель устанавливают в режим замера сопротивления. Прибор имеет несколько диапазонов, так вот надо выбрать самый меньший. У большинства моделей мультиметров он составляет 200 Ом.
2. Вначале надо проверить сам прибор. Щупы мультиметра замыкают между собой. На экране должно засветиться значение не больше 0,7. В противном случае провода щупов придется заменить.
3. Если с мультиметром все в порядке, начинают измерение. Для удобства работы, особенно если мерить приходится мелкие детали, на щупы надевают зубчатые зажимы – крокодильчики. Щупами касаются двух выходящих концов детали и смотрят результат на дисплее мультиметра. Если на дисплее тестера с левой стороны шкалы указана единица, значит, неверно выбран диапазон. Переключатель надо перевести на шаг вперед и выполнить новое измерение.

Чтобы проверка мультиметром сопротивления показала точный результат, деталь необходимо положить на сухую диэлектрическую поверхность. Выводы надо зачистить до металлического блеска. Налеты из краски, лака или просто окисленная пленка имеют собственное большое сопротивление, мешающее получить правильный результат.

Если мерить мультиметром приходится в диапазоне от 20 кОм, нельзя руками касаться металлических концовок щупов и выводов измеряемого резистора. Тело человека обладает большим сопротивлением, что повлияет на получение правильного результата.

Как разобраться со шкалой мультиметра?

Взяв первый раз в руки тестер, чтобы измерить сопротивление резистора, человек может растеряться в переключении диапазонов. Стандартная шкала большинства бытовых мультиметров имеет 5 диапазонов со значениями от 200 Ом до 2000 кОм. Проверка резистора в Омах на дисплее высветится значением этой же величины. Устанавливая переключатель в диапазон 200 Ом, получится замерить сопротивление резистора не больше такого значения. Установленный переключатель в позицию 2000 Ом позволяет мерить резисторы сопротивлением до 2 кОм. Надо знать, что каждый резистор имеет допуск ±10%. Например, деталь с маркировкой на корпусе 1К5 при измерении может показать значение от 1350 до 1650 Ом.

Что касается следующих диапазонов, выраженных в кОмах, то здесь все то же самое, только большие величины. Например, позиция 2000 кОм позволяет измерить сопротивление резистора до 2 мОм, а результат на дисплее, естественно, высветится в кОмах. Учитывая тот же допуск ±10%, замер резистора с маркировкой 1мОм выдаст на дисплее тестера результат от 995 до 1000 Ом.

А что же будет, если в позиции 2000 кОм проверить резистор с маркировкой 5K6? Вот здесь дисплей покажет только значение 5 кОм, а дробное число после запятой не отобразится. Узнать более точный результат, можно провернув переключатель мультиметра на меньшую позицию. Так, в диапазоне 20 кОм сопротивление резистора 5K6 высветится на дисплее точным числом 5,61.

При измерении сопротивления мультиметром существует одно правило. Когда измеряют силу тока, например, в розетке, на тестере выставляют больший диапазон, чтобы не сгорел прибор, и постепенно двигаются вниз до получения результата. Замер сопротивления происходит в обратном порядке с меньшего диапазона в сторону большей позиции. Это связано с тем, что ток в резисторе отсутствует и мультиметр сгореть не может, зато такие шаги позволяют получить точный результат с дробными числами.

Измеряем мультиметром сопротивление домашнего заземления

По правилам техники безопасности все электроприборы не должны использоваться без заземления. Новые многоквартирные дома оборудуются контуром, а вот для частных строений прокладка шины ложится на плечи хозяина. Но в любом случае будь то готовый или изготавливаемый контур, периодически необходима проверка сопротивления заземления.

Бытовые электроприборы при поломке имеют свойство давать на корпус пробой. Попадающий на шину заземления ток вызывает срабатывание защитного автомата УЗО. Когда сопротивление одного из участков заземления будет выше нормы, ток не будет протекать по шине и УЗО не сработает. Это уже грозит поражением током человека.

Вначале сопротивление заземления замеряют мультиметром на участке от корпуса каждого электроприбора до шины. Значение не должно быть более 1 Ом. Растекание тока по земле замеряют на участках, длина которых больше глубины заземления в пять раз. Данное сопротивление должно быть не больше 5 Ом.

Замер сопротивления заземления в своем доме не требует особо точных данных. Это позволяет использовать для работы любой недорогой мультиметр.

Если говорить о производстве, то замер заземления тестером проводят очень редко. Это связано с низкой точностью прибора. Кроме того, результаты испытаний мультиметром нельзя официально оформлять. Дело в том, что сведения не считаются точными, так как тестер не проходит госповерку. Даже технически невозможно выполнить правильные измерения заземления, ведь к тестеру не получится подключить 4 контакта от стержневых электродов.

Учимся измерять тестером силу тока

При необходимости узнать силу тока надо взять тот же мультиметр и запомнить одно важное правило: ампераж измеряется щупами, соединенными последовательно с нагрузкой, а во всех остальных измерениях щупы подключают параллельно исследуемому объекту.

Чтобы научиться дома измерять силу тока мультиметром, можно провести маленький опыт. Надо создать цепь из источника питания, нагрузки и тестера. Для таких испытаний оптимально применение зарядного устройства с дисплеем индикации. Оно дает постоянный ток, поэтому ручку тестера ставят в соответствующую позицию. На зарядном устройстве выставляют напряжение 12 вольт. К нему последовательно подключают мультиметр, электромоторчик от детской игрушки и смотрят показания на обоих дисплеях. Например, тестер показывает значение 0,18. Такие же амперы высвечиваются на табло зарядного устройства.

Если по сети протекает переменный ток, измерение ампеража происходит точно так. Единственное отличие в позиции мультиметра. Переключатель прибора надо установить на диапазон измерения переменного тока.

Иногда у людей возникает вопрос, какой ампераж в розетке или аккумуляторе? С технической точки зрения, вопрос неправильный. В источнике питания можно измерить напряжение, но никак не силу тока. Как уже выяснили, для определения ампеража надо создать цепь. Хотя для справки, в розетку больше 16 А не может поступать. На такую силу тока она и рассчитана.

Измеряем постоянное напряжение

Чтобы измерить тестером постоянный ток, необходимо соблюдать полярность. Хотя, если перепутать щупы, ничего страшного не случится. Прибор просто покажет значение со знаком минус, что укажет на необходимость перемены местами щупов.

Попробовать измерить постоянное напряжение можно на обычной батарейке. На мультиметре выставляют переключателем самый меньший диапазон постоянного напряжения. Подключают красный щуп к плюсу, а синий к минусу. Дисплей высветит значение 1,8. Но почему, ведь на батарейке написано ее напряжение 1,5 вольта? Все правильно, новый источник питания должен выдавать немного больше указанного. Аналогично можно замерить напряжение у зарядного устройства или любого другого источника постоянного тока, главное, начинать замеры с большего диапазона на тестере, чтобы не сжечь прибор.

Измеряем переменное напряжение

Чтобы замерить напряжение в розетке или у выступающих из стены оголенных концов провода, на тестере выставляют диапазон переменного тока. Домашняя сеть выдает 220 вольт и выставленного диапазона на приборе 750 вольт будет достаточно. Так как переменный ток не имеет плюса и минуса, а только фазу и ноль, щупы можно вставить в розетку как угодно. На дисплее высветится показание, например, 210 или 225 вольт. Это нормально, так как напряжению допускаются небольшие погрешности.

Как измерить частоту мультиметром?

Измерение частоты в домашних условиях практически не требуется. И так известно, что в розетке она равна 50 Гц. Однако продаются мультиметры с функцией измерения частоты. Взять, например, тестер с частотомером диапазоном до 30 мГц. Он обладает низкой чувствительностью и служит просто индикатором частоты. Замерить, например, прибором частоту выходов колонок автомобильного магнитофона не удастся из-за малого напряжения. А если щупами подключиться к вторичной обмотке трансформатора, покажет те же 50 Гц, что и в розетке.

Радиолюбители практикуют измерение частоты через разделительную емкость. Для этого последовательно собирают цепь из мультиметра, конденсатора емкостью 0,1 мкФ и измеряемого объекта. Однако такие опыты непосвященным людям не нужны и опасны.

Все что требуется уметь дома измерять мультиметром – это напряжение, сила тока и сопротивление. Чаще всего просто требуется сделать прозвон провода или ТЭНа на целостность. Все остальные параметры лучше оставить специалистам.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как измерить ток и напряжение с помощью мультиметра. Статьи компании «РадиоШаг»

Мультиметр — это самый важный прибор в каждом доме, а измерение силы тока, напряжения и прозвонка — три наиболее часто используемые функции прибора. И даже эти вроде бы простые операции могут вызвать затруднения. В этой статье я расскажу как измерять силу тока и напряжение с помощью мультиметра.

Мультиметр

Подробно все функции мультиметра я разбирал в этой статье, здесь лишь вкратце остановимся на необходимых опциях.



Из всего разнообразия нам с вами понадобится лишь возможность измерения напряжения переменной и постоянной составляющей (обведено красным кругом под номером 1) и измерение силы тока (обведено красным кругом под номером 2).

В качестве измерительного прибора я использую проверенный и хорошо зарекомендовавший себя мультиметр MASTECH MY68.

Параллельно или последовательно

Прежде чем приступить к непосредственным измерениям, давайте вспомним (запомним) основные правила измерения силы тока и напряжения.

Сила тока измеряется путем последовательного подсоединения амперметра в цепь:



Напряжение измеряется путем параллельного подсоединения вольтметра в цепь:



Освежив эти знания, можно двигаться дальше.

Проверяем напряжение

Итак, для того, чтобы успешно выполнить проверку напряжения, измерительные концы устанавливаем следующим образом: черный щуп в разъем COM, а красный щуп в разъем VΩFCx.



Переменное напряжение

Итак, начнем с самого простого, а именно с проверки напряжения. Для проверки напряжения берем мультиметр и с помощью регулятора выставляем:



В моем случае прибор автоматически определяет предел измерений, если у вас другой прибор, то выставляйте следующее положение:

  Важно. Всегда выбирайте предел измерений на мультиметре выше, чем на измеряемом приборе. Если вы даже приблизительно не знаете какое по величине напряжение нужно измерить, то выставляйте на мультиметре максимальный предел.

Теперь вставляем концы, например, в розетку и наблюдаем показания прибора.



При этом в какое гнездо какой щуп вы поместите не играет никакой роли.

Измерение постоянного напряжения

Итак, теперь давайте произведем проверку постоянного напряжения, например, от регулируемого блока питания.



Для этого переводим положение регулятора в V‒, и выбираем предел измерений (либо выставляем максимальный) и все так же присоединяем щупы.



Конечно, полярность при измерении постоянного напряжения важна. Но если даже вы перепутаете концы местами и минусом коснетесь плюса или наоборот, то мультиметр все так же подсчитает напряжение и отобразит его только с отрицательным знаком.



Самое важное правило при измерении напряжения — это правильно выбрать диапазон измерений, поэтому если вы не уверены, что в конкретном случае будет 12 Вольт, а не 24 Вольта, то лучше поставить предел измерения в 600 Вольт и затем при необходимости уменьшить его.

Измерение силы тока

Постоянный ток

Теперь давайте произведем измерение постоянного тока. Первым делом на мультиметре необходимо изменить положение красного щупа и если вы также не знаете какова будет примерная величина силы тока, то выбирайте максимальное значение. В моем случае это 10 Ампер. Затем регулятор переводим в положение «A» с выбранным пределом измерений:



Затем нам нужно последовательным образом подключить мультиметр в цепь, где необходимо измерить величину тока.

Теперь просто включаем источник питания и наблюдаем показания на включенном приборе.



Переменный ток

Если нужно произвести измерение величины переменного тока, то на мультиметре выбираем необходимое положение регулятора, а в остальном процедура полностью идентична вышеописанной.

Источник https://zen.yandex.ru/media/energofiksik/kak-izmerit-tok-i-napriajenie-s-pomosciu-multimetra-5c251286668a9700aa69c1ee?from=feed

Arduino: Мультиметр

Статья проплачена кошками — всемирно известными производителями котят.

Если статья вам понравилась, то можете поддержать проект.

Для измерения силы ток, напряжения, сопротивления и прочих действий используется универсальный прибор — мультиметр. Основные приёмы работы с мультиметром совпадают у всех моделей. Я буду рассказывать на примере очень распространённой модели среди начинающих — DT838. Рассматривать его будем в качестве ардуинщика.

К мультиметру прилагаются два щупа с красным и чёрным проводом. Чёрный провод всегда вставляется в гнездо COM, а красный в один из двух (или трёх) гнёзд. Как правило, одно из таких гнёзд служит для измерения больших токов и имеет обозначение 10A и нам вряд ли пригодится. Второе гнездо по соседству с COM позволяет измерять сопротивление, малый ток, напряжение. Поэтому используем два соседних гнезда в своих экспериментах.

Для выбора диапазона измерений используется дисковый переключатель. Каждая позиция переключателя соответствует определённому числу, которое означает «не больше чем». Смотри описание измерения напряжения. Если вы выбрали неправильный диапазон, то тестер отобразит сообщение об ошибке. Измените положение переключателя и выполните измерение снова.

Прозвонка

Для прозвонки или простой проверки работы мультиметра достаточно установить режим прозвонки и соединить два щупа. При этом раздаётся звук на некоторых моделях. У меня никаких звуков не было из-за слабых значений. Второй вариант — установите на макетной плате светодиод с резистором и соедините его с батареей. Теперь уберите провода от батареи и приставьте красный щуп к ножке резистора, а чёрный щуп к ножке светодиода — светодиод должен загореться, так как мультиметр работает как источник тока.

Измеряем напряжение

Измерять можно напряжение постоянного и переменного тока. Не путайте эти настройки. Для переменного тока обычно доступны значения 200 и 750 В. У постоянного тока значений больше: 200m (0.2В), 2000m (2В), 20, 200, 1000. Для Arduino как правило достаточно значения 20В.

Измерим напряжение у батарейки. Установите регулятор в значение 20 В (наиболее близкое значение к стандартным 9-вольтовым батарейкам типа Крона) и присоедините щупы к полюсам в любом порядке. Если вы присоедините неправильно, то перед показаниями будет стоять знак минуса. Так вы можете быстро определить полярность у батареек.

Попробуем измерить напряжение в собранной схеме. Сделаем простую схему со светодиодом и резистором, питание будем подавать из вывода 5 V. В этом случае нам не придётся писать скетч, светодиод загорится и так из-за наличия тока.

Установите регулятор снова на положение 20 В и щупы вставьте в отверстия макетной платы (на рисунке показаны красной и чёрной точками). Должно показать 5 В. Переставьте провод на 3.3 В и снова измерьте напряжение. Возможны небольшие погрешности, но в целом должно показывать правильно.

Мы измерили общее напряжение цепи. Теперь приставьте щупы к разным ножкам резистора и снимите показания. Затем присоедините щупы к ножкам светодиода и снова снимите показания. Значения будут отличаться на разных участках цепи. У меня показало 2.15 и 2.85 соответственно, что в сумме даёт тоже 5 Вольт.

Измеряем сопротивление

Для измерения сопротивления у резисторов установите подходящее значение, например, 20К и приложите щупы к концам резистора. Проверьте, совпадает ли значение с вашими показаниями.

После всех измерений не забывайте выключать его, чтобы не разряжать батарею.

Измеряем силу тока

Ардуинщикам почти не приходится измерять силу тока. Но если придётся, то используйте значок A. Подключается в разрыв цепи.

Отрицательный кабель чёрного цвета остаётся всегда в гнезде с подписью «COM». Кабель красного цвета вставляется в гнездо, предназначенное для измерения тока. Как правило, для измерения тока есть два гнезда, одно обозначено «10 А» (или «20 А»), другое обозначено «мА» (или «мА/μA»). Вначале необходимо решить, какой диапазон измерений выбрать. Каким будет ток в цепи? Начинают с самого высокого диапазона измерений и после этого, по возможности, переходят к меньшим (и более точным) диапазонам.

Как правило, максимально допустимая сила тока для бытового мультиметра составляет 10 ампер (реже – 20 А), и для измерения тока силой до 10 А есть гнездо с обозначением «10 A». Вставьте в него красный кабель. Выберите диапазон измерения постоянного тока до 10 А. Если позднее понадобится измерить более низкие диапазоны измерений, то необходимо ещё раз переключить провод и вставить его в гнездо «мА/μA».

Даже опытные электронщики иногда забывают переключать провода, когда переходят от измерения напряжения к измерению силы тока (или наоборот). Если число на дисплее выглядит бессмыслицей, то это сразу бросается в глаза. Как правило, мультиметр не выходит из строя. Гораздо хуже измерять на диапазоне мА и через разъём мА силу тока, существенно большую. В этом случае зачастую перегорает внутренний плавкий предохранитель мультиметра.

Инструкция

1.Общие положения

Данный инструмент является портативным, с батарейным питанием цифровым мультиметром с 3 1/2 — разрядным индикатором для измерения постоянного и переменного напряжения, температуры, проверки диодов, транзисторов и прозвонки цепей.

2.Технические характеристики

Постоянное напряжение

ПРЕДЕЛ	РАЗРЕШЕНИЕ	ТОЧНОСТЬ
200 мВ	100 мкВ	±0,25%±2 ед счета
2000 мВ	1 мВ	±0,5%±2 ед счета
20 В	10 мВ	±0,5%±2 ед счета
200 В	100 мВ	±0,5%±2 ед счета
1000 В	1 В	±0,5%±2 ед счета

ЗАЩИТА ОТ ПЕРЕГРУЗОК: 200 В эфф. на пределе 200 мВ и 1000 В

пост. или 750 В эфф. переменного тока на остальных пределах.

Переменное напряжение

ПРЕДЕЛ	РАЗРЕШЕНИЕ	ТОЧНОСТЬ
200 В	100 мВ	±1,2%±10 ед счета
750 В	1 В	±1,2%±10 ед счета

ЗАЩИТА ОТ ПЕРЕГРУЗОК: 1000 В пост. или 750 В эфф. переменного тока на всех пределах.

КАЛИБРОВКА: Среднее, калиброванное в эфф. значениях синусоидального сигнала.

ДИАПАЗОН: 45 Гц — 450 Гц.

Постоянный ток

ПРЕДЕЛ	РАЗРЕШЕНИЕ	ТОЧНОСТЬ
2 мА	1 мкА	±1%±2 ед счета
20 мА	10 мкА	±1%±2 ед счета
200 мА	100 мкА	±1,2%±2 ед счета
10 А	10 мА	±2%±2 ед счета

ЗАЩИТА ОТ ПЕРЕГРУЗОК: 200 мА 250 В — плавкий предохранитель, предел 10 А без предохранителя.

ПАДЕНИЕ НАПРЯЖЕНИЯ :200 мВ

Сопротивление

ПРЕДЕЛ	РАЗРЕШЕНИЕ	ТОЧНОСТЬ
200 Ом	0,1 Ом	±0,8%±2 ед счета
2000Ом	1 Ом	±0,8%±2 ед счета
20 КОм	10 Ом	±0,8%±2 ед счета
200 КОм	100 Ом	±0,8%±2 ед счета
2000 КОм	1 КОм	±1%±2 ед счета

МАКС. НАПРЯЖ. НА РАЗОМКН. ЩУПАХ: 2,8 В.

ЗАЩИТА ОТ ПЕРЕГРУЗОК: 15 сек. максимум 220В на всех пределах.

Звуковая прозвонка

ПРЕДЕЛ	ОПИСАНИЕ
o)))	Встроенный зуммер звучит, если сопротивление менее 1кОм

ЗАЩИТА ОТ ПЕРЕГРУЗОК: 15 сек. 220В максимум, звучит сигнал./p>

Измерение температуры

ПРЕДЕЛ	РАЗРЕШЕНИЕ	ТОЧНОСТЬ
от -20	1°С	±3°С±2 ед сч (до150°С)
до +1370°С		±3% (выше 150°С)

Тестовый сигнал частотой 50 Герц и амплитудой 5 вольт

2. Комплектация

• Измерительные щупы
• Коробка
• Термопара типа К

3. Руководство по работе с мультиметром

1. Проверьте 9В батарею путем включения прибора. Если батарея разряжена, на дисплее возникнет знак [- +]. Если необходимо заменить батарею смотрите раздел «Уход за прибором»

2. Знак  ! Рядом с гнездами прибора предупреждает о том, что входные токи и напряжения не должны превышать указанных величин. Это сделано  для предотвращения повреждения схемы прибора.

3. Перед измерением необходимо переключатель установить на требуемый диапазон измерений.

4. Если предел измеряемого тока или напряжения заранее неизвестен , установите переключатель пределов на максимум и затем переключайте вниз по мере необходимости.

5. При возникновении на дисплее «1»(перегрузка) необходимо переключиться на верхний предел измерений.

3.1 Измерение постоянного напряжения

1.Вставьте красный щуп в гнездо «V,W,A» черный — в гнездо «СОМ»

2.Установите переключатель в положение V= и подсоедините концы щупов к измеряемому источнику напряжений. Полярность напряжения на дисплее при этом будет соответствовать полярности напряжения на красном щупе.

Замечание! Не подключайте прибор к напряжению более 1000В. Индикация возможна и на больших напряжениях, но при этом есть опасность повреждения схемы прибора.

3.2 Измерение переменного напряжения

1.Вставьте красный щуп в гнездо «V,W,A» черный — в гнездо «СОМ»

2.Установите переключатель в положение V= и подсоедините концы щупов к измеряемому источнику напряжений.

Замечание! Не подключайте прибор к напряжению более 700В. Индикация возможна и на больших напряжениях, но при этом есть опасность повреждения схемы прибора.

3.3 Измерение постоянного тока

1.Подключите черный провод к разъему CОМ, а красный к разъему mA для токов до 200мА. Для токов максимум до 20А подключить красный щуп к гнезду 20А

2.Установите переключатель пределов в положение А= и подсоедините концы щупов последовательно с нагрузкой. Полярность тока на дисплее при этом будет соответствовать полярности на красном щупе.

Замечание! Максимальный входной ток равен 200mA или 20А в зависимости от используемого гнезда. Превышение предельных значений вызовет выгорание предохранителя, что потребует его замены. Заменять предохранитель следует аналогичным на ток не более 200мА. Несоблюдение этих требований может привести к повреждению схемы. Вход 20А не защищен. Максимальное падение напряжения 200мВ.

3.4 Измерение сопротивлений

1.Вставьте красный щуп в гнездо «V, W,A» черный — в гнездо «СОМ».

2. Установите переключатель на требуемый диапазон и подсоедините концы щупов к измеряемому сопротивлению.

Замечание

1. Если величина измеряемого сопротивления превышает максимальное значение диапазонов, на котором производиться измерение, индикатор высветит «1». Выберите больший предел измерений. Для сопротивлений 1МОм и выше время установления показаний составляет несколько секунд. Это нормально для измерения больших сопротивлений.

2. Когда цепь разомкнута, на дисплее будет выводиться «1»

3. При изменении сопротивлений в схеме убедитесь, что схема обесточена и все конденсаторы полностью разряжены.

4. Напряжение разомкнутой цепи на пределе 200М равно 3В. При замкнутых накоротко, концах на этом пределе дисплей показывает 1,0+-0,1МОм, это нормально. При измерении сопротивления в 10МОм дисплей будет показывать 11Мом, при изменении сопротивления в 100МОм дисплей будет показывать 101МОм. 1,0 (+-0,1) является константой, которая должна вычитаться из показаний.

3.5 Проверка диодов и звуковая прозвонка

1.Подключите красный провод к разъему «V, W» черный — к разъему «СОМ». (Полярность красного при этом будет «+».

2. Установите переключатель на предел«—|>|—» и подсоедините щупы к измеряемому диоду, дисплей покажет прямое падение напряжения на диоде.

3. Подсоедините щупы к двум точкам исследуемой цепи. Если сопротивление будет менее 5Ом зазвучит сигнал.

3.6 Измерение транзистора

1.Установите переключатель функций на диапазонh FE.

2. Определите тип транзистора: «NPN» или «PNP» и найти выводы эмиттера, базы и коллектора.

Вставьте выводы в соответствующие отверстия на передней панели.

3. На дисплее будет значение h FE при токе базы 10 мкА и напряжении коллектор-эмиттер 2,8В.

3.7 Измерение температуры

1.Установите переключатель функций на диапазон ТЕМР и воткните вилку термопары в разъем прибора.

2. Измерение внутренней температуры без термопары: установите переключатель функций на диапазон ТЕМП и считайте показания дисплея.

4.Уход за прибором

Замена батареи и предохранителя производится при выключенном питании и отсоединении концов от прибора.

4.1 Замена батареи

При необходимости замены батареи откройте заднюю крышку, выньте старую и поставьте аналогичную новую батарею.

4.2 Замена предохранителя

Если необходимо заменить предохранитель, используйте только предохранитель на 200мА, идентичных размеров.

Работаем с мультиметром

В комплект к мультиметру входят два щупа — с красным и чёрным проводом. Вилка чёрного щупа вставляется в гнездо с отметкой «COM» (от Common, общий). Вилка красного провода вставляется в соседнее гнездо с отметкой «V». Рядом может находиться ещё одно гнездо, которое тоже предназначено для красного щупа, но для измерения больших токов.

Щуп имеет острую иглу-наконечник, которым нужно касаться компонентов при выполнении электрических измерений. Наконечники не являются источником большого заряда, и не могут нанести вам травму (только не пораньтесь острым концом).

Каждая позиция переключателя соответствует определённому числу, которое означает «не больше чем». Например, при измерении напряжения батарейки номиналом 6 В, нужно использовать позицию 20, а не 2. Если вы выберете неправильную позицию, то мультиметр покажет ошибку, например, «E» (error), «L» (lapse), «1» (изучите документацию к вашему устройству). Измените положение переключателя и выполните измерение снова.

Сопротивление

Международным обозначением сопротивления является греческая буква Омега — Ω, в России используется «Ом». Соотвественно, таблица различных значений выглядит следующим образом.

Количество	Произносится	Международное	Русское
1000 ом	1 килоом	1KΩ или 1K	1 кОм
10 000 ом	10 килоом	10KΩ или 10K	10 кОм
100 000 ом	100 килоом	100KΩ или 100K	100 кОм
1 000 000 ом	1 мегаом	1MΩ или 1М	1 МОм
10 000 000	10 мегаом	10MΩ или 10М	10 Мом

Для измерения сопротивления нужно установить переключатель в позицию не меньше 100 КОм. А затем переключать в меньшие значения.

Напряжение

Международным обозначением напряжения является буква V, в России используется «В». Соотвественно, таблица различных значений выглядит следующим образом.

Количество	Произносится	Международное	Русское
0.001 вольта	1 милливольт	1 mV	1 мВ
0.01 вольта	10 милливольт	10 mV	10 мВ
0.1 вольта	100 милливольт	100 mV	100 мВ
1 вольт	1000 милливольт	1 V	1 В

Сила тока

Международным обозначением силы тока является буква A, в России используется также «А». Соотвественно, таблица различных значений выглядит следующим образом.

Количество	Произносится	Международное	Русское
0.001 ампера	1 миллиампер	1 mA	1 мА
0.01 ампера	10 миллиампер	10 mA	10 мА
0.1 ампера	100 миллиампер	100 mA	100 мА
1 ампер	1000 миллиампер	1 A	1 А

Электрический ток в батарейках называется постоянным током (DC, direct current).

В домах в розетках переменный ток (AC, alternating current).

Реклама

Как измерить ток с помощью цифрового и аналогового мультиметра?

Измерение постоянного и переменного тока с помощью мультиметра? (Цифровой мультиметр + аналоговый)

Как и напряжение, измерение тока также необходимо для поиска неисправностей в любой цепи. Он используется, чтобы проверить, правильно ли работает определенная цепь или нагрузка или потребляет ли она слишком большой ток.

Мультиметр (также известный как измеритель AVO «Ампер — Вольт — Ом» — это основной инструмент для измерения различных электрических величин, таких как ток, напряжение, сопротивление, емкость, транзисторы, диоды, температура и целостность проводов, предохранителей, резисторов. , автоматические выключатели и другие неисправные узлы и устройства.

В этом руководстве мы будем измерять переменный и постоянный ток с помощью цифрового мультиметра и аналогового мультиметра, а также токоизмерительных клещей с пошаговым руководством.

Что такое электрический ток?

Текущий — это величина текущего заряда. Он измеряется в Амперах (сокращенно Амперах). Переменный ток постоянно меняет направление, в то время как постоянный ток течет только в одном направлении. Измеритель, используемый для измерения тока, называется амперметром.

Поскольку ток — это поток заряда, при измерении тока нам нужно, чтобы ток протекал внутри счетчика.Следовательно, цепь должна быть разомкнута в точке измерения, а счетчик должен быть вставлен в соответствии со схемой. Однако токоизмерительные клещи позволяют измерять ток, не размыкая цепь.

Связанное сообщение:

Измерение переменного тока с помощью цифрового мультиметра:

• Отключите питание цепи.
• Включите мультиметр.

• Поверните ручку на переменный ток «» (обозначается буквой A с волнистым знаком «~» наверху).

• Установите текущий диапазон измерителя, поворачивая циферблат. Диапазон следует выбирать по наибольшему ожидаемому значению. Используйте максимальный диапазон для неизвестного тока.

• Вставьте черный щуп в COM (общий) разъем измерителя.
• Вставьте красный щуп в розетку с буквой «А» или «мА».

• Большинство цифровых мультиметров имеет отдельные гнезда для низкого тока (с предохранителем) и высокого тока (без предохранителя).Слаботочная розетка обычно идентифицируется по надписи «мА». Используйте розетку в соответствии с ожидаемым диапазоном тока. В противном случае вы можете повредить глюкометр.

• Разрыв цепи в точке измерения.
• Подключите черный датчик к одной из двух точек в точке измерения.
• Подключите красный датчик к другой точке в точке измерения.

• Включите питание цепи.
• Запишите показания счетчика. Цифровой мультиметр отображает на экране простые и легко читаемые числа.
• Если диапазон установлен на максимум, уменьшите его с помощью ручки переключателя, чтобы повысить точность.
• По завершении измерения отключите питание цепи.
• Снимите сначала красный датчик, а затем черный датчик.
• Поверните ручку обратно в положение «напряжение» или «сопротивление» и выключите мультиметр. Если вы хотите, чтобы зонды оставались вставленными в счетчик, попробуйте вставить их в розетку напряжения.

Примечание. Не прикасайтесь к концам провода, даже если один из них подсоединен. Не касайтесь проводов голыми руками. Не позволяйте кончикам провода соединяться друг с другом. Будьте очень осторожны при работе с переменным током в сети, так как это может привести к поражению человека электрическим током, если не будут приняты необходимые меры предосторожности.

Измерение переменного тока с помощью аналогового мультиметра:

• Отключите питание цепи.
• Включите аналоговый мультиметр.
• Поверните ручку на переменный ток «A _AC » или «Ã» (A с волнистым знаком «~» наверху).

• Установите текущий диапазон измерителя, поворачивая циферблат.

Примечание: Эти диапазоны представляют собой полное отклонение шкалы.

• Вставьте черный щуп в COM (общий) разъем измерителя.
• Вставьте красный щуп в розетку с буквой «А» или «мА».
• Есть две розетки; слаботочная и сильноточная розетка.Обычно на гнезде низкого усилителя есть «мА», а на гнезде высокого усилителя написано «А». если ток неизвестен, используйте розетку с высоким усилителем. 10A в этом примере.

• Разрыв цепи в точке измерения.
• Подключите измеритель последовательно к цепи, подключив сначала черный датчик, а второй — красный.

• Включите питание цепи.
• Обратите внимание на показания шкалы переменного тока (не шкалы постоянного тока).

• Убедитесь, что отклонение максимальное, уменьшив текущий диапазон с помощью ручки для повышения его точности.
• По завершении измерения отключите питание цепи.
• Снимите сначала красный датчик, а затем черный датчик.
• Поверните ручку обратно в положение «напряжение» или «сопротивление» и выключите мультиметр.

Примечание. Большинство аналоговых мультиметров более низкого уровня не поддерживают измерение переменного тока из-за сложности увеличения напряжения.

Переменный ток не имеет полярности. Следовательно, не имеет значения, поменяете ли вы зонды местами, показания останутся прежними. Не перегружайте аналоговый измеритель, чтобы избежать возможных повреждений. Перегрузка возникает, когда сила тока превышает выбранный диапазон счетчика.

Измерение постоянного тока с помощью цифрового мультиметра:

• Отключите питание цепи.
• Включите глюкометр, нажав кнопку ВКЛ / ВЫКЛ или повернув ручку.
• Поверните циферблат на постоянный ток (постоянный ток с прямым светом и 3 точками наверху).

• Выберите подходящий диапазон выше ожидаемого значения, используя ручку переключателя.

• Вставьте задний датчик в гнездо COM (общее).
• Вставьте красный щуп в одно из двух токоведущих разъемов; слабый ток (с предохранителем) и большой ток (без предохранителя). Слаботочная розетка идентифицируется с помощью «мА» с диапазоном в мА с высокой точностью.В то время как сильноточная розетка (обозначенная буквой «A») имеет диапазон в амперах.

• Используйте сильноточную розетку для неизвестного тока, так как это приведет к перегоранию предохранителя внутри счетчика, если через него будет протекать сильный ток.

• Разрыв цепи в точке измерения. Поскольку это цепь постоянного тока, необходимо учитывать полярность в точке измерения.
• Подключите черный провод к точке низкого или отрицательного напряжения.
• Подключите красный провод к положительной точке или точке с более высоким напряжением.
• Включить цепь.

• Обратите внимание на показания мультиметра.
• Уменьшите диапазон, чтобы получить максимальную точность.
• По завершении измерения выключите цепь, сначала удалите красный датчик, а затем черный датчик из контрольных точек.
• Выньте оба щупа из мультиметра или вставьте их в гнездо для измерения напряжения, чтобы избежать повреждения при подключении к высокому напряжению.
• Выключите мультиметр.

Примечание. Работать и прикасаться к цепи постоянного тока при низком напряжении безопасно. Однако во время считывания лучше не прикасаться к кончику электродов, так как это может привести к ошибкам в измерениях. Не касайтесь кончиков выводов вместе. Обратите внимание на полярность цепи постоянного тока, это не повредит цифровой мультиметр, но показывает отрицательный знак, чтобы показать противоположное направление тока.

Измерение постоянного тока с помощью аналогового мультиметра:

• Отключите питание цепи.
• Включите аналоговый мультиметр.
• Поверните ручку на постоянный ток «A _DC » или (постоянный ток с прямой линией с 3 точками).

• Установите текущий диапазон больше ожидаемого значения, поворачивая диск.

• Вставьте черный щуп в COM (общий) разъем.
• Вставьте красный щуп в розетку с буквой «А» или «мА».
• Слаботочная розетка имеет максимальный диапазон в миллиамперах «мА», а сильноточная розетка имеет максимальный диапазон в амперах «А».Используйте подходящую розетку в соответствии с ожидаемыми показаниями.
• Если вы не уверены в силе тока, используйте сильноточную розетку.

• Разрыв цепи в точке измерения. Обратите внимание на полярность, потому что это постоянный ток.

• Подключите измеритель последовательно к цепи, соединив черный щуп с отрицательным, а красный щуп с положительной точкой напряжения.

Примечание: Подключение датчиков в обратном направлении может повредить аналоговый измеритель.Потому что его игла не может отклониться в обратном направлении.

• Включите питание цепи.
• Обратите внимание на показания шкалы постоянного тока «A DC» (не путать со шкалой переменного тока).

• Уменьшите диапазон тока, чтобы получить максимальное отклонение и точные показания.
• По завершении измерения отключите питание цепи.
• Снимите сначала красный датчик, а затем черный датчик.
• Поверните ручку обратно на напряжение и выключите мультиметр.
• Если вы не хотите снимать щупы, поместите их в розетку, чтобы избежать повреждения или случайного подключения к ней с высоким напряжением.

Примечание. Соблюдайте полярность при использовании аналогового мультиметра для измерения постоянного тока. Он не будет показывать отклонения при подключении с противоположной полярностью. Это может вызвать повреждение глюкометра.

Как измерить электрический ток с помощью токоизмерительных клещей?

Токоизмерительные клещи имеют встроенный щуп, который используется только для измерения тока.он также доступен как отдельный зонд. Преимущество токоизмерительных клещей в том, что они не требуют разрыва цепи или обесточивания. Фактически, его очень безопасно использовать даже при измерении большого тока. Он работает с магнитным полем, создаваемым текущими зарядами.

• Включите токоизмерительные клещи.
• Поверните ручку на значение тока (переменного или постоянного тока).
• Установите диапазон выше ожидаемого значения.
• Зафиксируйте счетчик на проводе.
• Обратите внимание на показания счетчика.
• Уменьшите диапазон измерителя, чтобы получить точные показания.

В случае щупов-клещей для цифрового мультиметра

Токоизмерительный щуп преобразует переменный или постоянный ток в соответствующие напряжения, прямо пропорциональные току. Чтобы получить текущие показания, напряжение необходимо преобразовать в ток.

Каждый датчик токовых клещей имеет определенный коэффициент преобразования тока в напряжение для определенного диапазона тока. Например, зажимной зонд, имеющий 10 мВ / А для диапазона 10 А, показывает показание 50 мВ.Таким образом, ток равен 50/10 = 5 ампер.

• Поверните ручку цифрового мультиметра или аналогового измерителя на переменное или постоянное напряжение для переменного или постоянного тока соответственно.
• Установите диапазон выше ожидаемого значения. Используйте низкий диапазон для высокой точности.
• Вставьте черный щуп зажимного щупа в гнездо COM.
• Вставьте красный зонд в переменный или постоянный ток переменного или постоянного тока соответственно.
• Прикрепите токовые клещи к линии.
• Обратите внимание на показания счетчика, который должен быть под напряжением.
• Разделите это напряжение на коэффициент преобразования пробника. Результатом измерения является текущий .

Примечание: если измеритель привязан к более чем одной линии, их магнитные поля будут нейтрализовать друг друга, и показания будут неправильными.

Миллиампер

и диапазоны ампер

Большинство мультиметров имеют отдельную розетку для диапазонов низкого тока «мА» и более высокого тока «А». В розетке с низким током всегда есть предохранитель, в то время как в некоторых дорогих цифровых мультиметрах розетка с более высоким током также имеет предохранитель.

Гнездо мА имеет очень низкие диапазоны, обычно ниже 200 мА. В то время как розетка с более высоким током используется для диапазонов около 20 или 30 ампер в зависимости от счетчика. Слаботочная розетка обеспечивает высокую точность и разрешение при малом токе. Однако он не может выдерживать большой ток. Поэтому он имеет внутренний предохранитель на 315 мА.

Низковольтную розетку не следует использовать для проверки более высокого тока, так как это может привести к перегоранию предохранителя, что сделает амперметр бесполезным.

Параллельный амперметр

Амперметр имеет очень маленькое шунтирующее сопротивление, обычно менее 1 Ом.Если его случайно подключить к цепи параллельно, на этом небольшом сопротивлении появится высокое напряжение. Из-за этого высокого напряжения через счетчик будет протекать большой ток, который приведет к его повреждению.

По этой причине в амперметре есть предохранитель, который используется для защиты измерителя в такой ситуации. Предохранитель перегорает, если ток превышает определенный предел.

Связанное сообщение: Как проверить и исправить дефекты печатной платы (PCB)?

Проверка предохранителя

Когда предохранитель перегорает, амперметр перестает работать.Он не показывает никаких показаний, поскольку предохранитель прервал путь прохождения тока. Перед выполнением любых измерений необходимо проверить предохранитель.

Для проверки предохранителя подключите мультиметр в режиме сопротивления, повернув ручку переключателя. Поместите щупы в разъемы «COM» и «mAVΩ», если ваш измеритель имеет одно и то же гнездо для измерения напряжения, сопротивления и слабого тока. Если в вашем измерителе есть специальное гнездо для измерения слабого тока, поместите черный датчик в гнездо VΩ, а красный датчик в гнездо mA.

Теперь соедините датчики вместе. Если показания показывают низкое сопротивление в пределах пары Ом, значит, предохранитель исправен и исправен. Если счетчик показывает «OL» или очень высокое сопротивление, предохранитель перегорел и его необходимо заменить.

Полярность постоянного тока

Постоянный ток Постоянный ток — это однонаправленный ток, в отличие от переменного тока. Следовательно, его направление и полярность имеют значение. Если щупы подключены с противоположной полярностью, это не повредит цифровой мультиметр, а только покажет отрицательный знак «-».Но если используется аналоговый мультиметр, обратный ток может повредить измеритель, потому что стрелка не может отклониться в противоположном направлении, а высокое напряжение может повредить его.

Связанные руководства по мультиметру:

Основные операции, уход и обслуживание, а также расширенный поиск и устранение неисправностей для квалифицированных специалистов

Как вы видели, процедура измерения напряжения относительно проста. Провода просто подключаются к точкам измерения напряжения или параллельно им.

Однако для текущих измерений процесс немного сложнее. Во-первых, цепь должна быть разомкнута в контрольных точках, а счетчик последовательно вставлен в это отверстие (Рисунок 5). Полный ток должен протекать через счетчик. Чтобы измерение можно было проводить без нарушения самой цепи, измеритель тока имеет очень маленькое внутреннее сопротивление.

Здесь неопытный специалист должен быть особенно внимательным. Если счетчик случайно подключен к точке P.D. (разность потенциалов) или в параллельном с компонентом вместо серии , небольшое внутреннее сопротивление позволит протекать через счетчик очень сильному току, что приведет к короткому замыканию. Это наверняка серьезно повредит измеритель и, возможно, цепь. Более тревожным является возможность вызвать опасную вспышку дуги . Сила вспышки дуги зависит от ряда факторов, включая, помимо прочего, расстояние до вспышки дуги, изношенное защитное оборудование или, в частности, его отсутствие, продолжительность вспышки дуги, а также продолжительность вспышки дуги. .Для получения дополнительной информации о безопасности от дугового разряда посетите сайт www.esasafe.com.

При измерении тока необходимо отключать питание перед подключением измерителя. Вы будете отключать один конец провода или компонента для последовательного подключения измерителя. Если вы оставите питание включенным, вы легко можете получить опасный удар током или повредить цепь.

На счетчиках с ручным выбором диапазона начните с максимального значения силы тока и постепенно уменьшайте его.

Рисунок 5 — Использование цифрового мультиметра для измерения силы тока

Процедуры измерения тока

Для измерения тока в цепях 0-30 В выполните следующие действия:

1. Перед началом тестирования технический специалист всегда должен знать, каких результатов следует ожидать, основываясь на технических характеристиках производителя, паспортной табличке, законе Ома и законе Кирхгофа.Слепое тестирование опасно и контрпродуктивно.
2. Выключите питание и убедитесь, что измеряемая цепь «обесточена», используя метод тестирования T3 и процедуры измерения напряжения. Обязательно используйте СИЗ, поскольку мы всегда предполагаем, что цепь находится под напряжением, пока не будет доказано обратное.
3. Разомкните цепь, отсоединив или отпаяв соединение в точке, где вы хотите измерить ток.
4. Выберите функцию постоянного или переменного тока, повернув функциональный переключатель в положение постоянного или переменного тока.
5. Подключите щупы к соответствующим гнездам, черный провод — к общему гнезду, а красный — к гнезду А или мА. Помните, что у вас уже есть ожидаемое значение, это ожидаемое значение будет определять, какой разъем, А или мА, будет использоваться. 1/1000 А = 1 мА.
   Обратите внимание, что используемые гнезда не будут такими же, как те, которые используются для измерения напряжения.
6. Подключите наконечники щупов к разрыву цепи, как показано на рисунке 6, так, чтобы измеряемый ток протекал через измеритель.Обратите внимание, что это последовательное соединение. Никогда не подключайте амперметр параллельно источнику или нагрузке, так как это вызовет короткое замыкание и повреждение измерителя и, возможно, опасную вспышку дуги.

Рисунок 6: Соединения амперметра для измерения одного и того же тока в разных точках цепи

7. Включите питание схемы.
8. Просмотрите показания на дисплее. Обязательно укажите единицу измерения.
9. Снова выключите питание, еще раз испытав метод Т3, не снимая СИЗ.
10. Отсоединить провода счетчика от цепи.
11. Если тестирование завершено на этой контрольной точке, восстановите цепь, повторно замкнув соединение. Когда измерения тока будут завершены, поверните функциональный переключатель в положение «ВЫКЛ» и отсоедините измерительные провода.

При измерении тока в цепях со значениями напряжения более 30 В или в тех случаях, когда «разрыв» цепи нецелесообразен или опасен, можно использовать клещи или амперметр. Эти амперметры имеют две подпружиненные выдвижные губки, которые позволяют зажимать один проводник (Рисунок 7).Эта функция позволяет вам измерять магнитное поле, создаваемое током, протекающим через провод, чтобы получить показания в амперах без физического контакта или вмешательства в цепь.

Рисунок 7: Зажим на мультиметре

Видео: измерение тока

Лаборатория подачи воздуха — EE2049-Lab 02: Цифровой мультиметр: измерение постоянного и постоянного тока

Цели

• Измерение постоянного тока и напряжения
• Измерение внутреннего сопротивления вольтметра и амперметра

Оборудование

Вольтметр

Идеальный вольтметр имеет бесконечное сопротивление, которое можно рассматривать как обрыв цепи.Хотя невозможно создать физический вольтметр с бесконечным сопротивлением, хорошо спроектированный вольтметр показывает очень большое внутреннее входное сопротивление.

Чтобы определить внутреннее сопротивление вольтметра, настройте схему, показанную на рисунке 1. Вольтметр считывает напряжение на самом себе, включая его внутренний резистор. Сила тока определяется уравнением:

Рисунок 1 : Схема измерения сопротивления вольтметром

Поскольку схема имеет только одну ветвь, ток, протекающий через резистор, также течет через вольтметр.Из закона Ома, если мы знаем ток ( I ) и напряжение ( V _M ), мы можем вычислить R _V :

Амперметр

Идеальный амперметр имеет нулевое сопротивление, поэтому цепь, в которую он помещен, не нарушается, и это можно рассматривать как короткое замыкание. Однако все амперметры имеют небольшое внутреннее сопротивление. Один из способов измерить внутреннее сопротивление амперметра в схеме ниже:

Рисунок 2 : Цепь делителя тока

Процедура

Exp # 1: Измерение сопротивления постоянному току цифрового мультиметра

1. Подключите цифровой мультиметр (DMM) к источнику постоянного тока, как показано на рисунке ниже.Установите источник питания постоянного тока на напряжение 10 В. Установите цифровой мультиметр в режим DC VOLTS и измерьте фактическое выходное напряжение ( V _S ).
   Рисунок 1 : Подключите источник питания постоянного тока и установите выходное напряжение на 10 В

Всегда измеряйте напряжение источника питания с помощью осциллографа или вольтметра. Не полагайтесь на цифровой дисплей на передней панели источника питания.

2. Подключите блок замены сопротивления последовательно между источником питания постоянного тока и цифровым мультиметром.
   Рисунок 2 : Подключение блока замены сопротивления в серии
3. Считайте значения напряжения на цифровом мультиметре для следующих значений последовательного сопротивления: 1000 кОм, 470 кОм, 100 кОм, 1 кОм.
4. Уменьшите мощность, переключите цифровой мультиметр в режим омметра и затем измерьте фактические значения сопротивления.
5. По этим показаниям используйте деление напряжения, чтобы вычислить R _V , эквивалентное внутреннее сопротивление вольтметра.

Таблица 1 : Расчет внутреннего сопротивления вольтметра

Exp # 2: Измерение сопротивления постоянному току цифрового мультиметра

Амперметры также имеют внутреннее электрическое сопротивление. В идеале амперметр не должен иметь сопротивления (0 Ом), чтобы он не влиял на ток, который он пытается измерить. В этом упражнении вы будете измерять сопротивление постоянного тока реального амперметра цифрового мультиметра.

1. Используйте цифровой мультиметр для измерения резистора 1 кОм, запишите это значение в таблицу 2.
2. Установите схему, как показано на рисунке 3. Использование цифрового мультиметра для амперметра.
   Рисунок 3 : Подключение амперметра
3. Установите резистор R _n на сопротивление 1 МОм. И запишите сопротивление R _n и ток, показанный амперметром.
4. Настроить R _n на 100 кОм. В своей таблице запишите сопротивление R _n и ток, показанный амперметром.
5. Продолжайте уменьшать сопротивление R _n , пока показание амперметра не упадет на значительную долю (примерно до половины) от исходного значения. Запишите окончательное сопротивление R _f и измеренный ток.
6. Скидка на подключение и отключение источника питания. Затем используйте омметр цифрового мультиметра, чтобы измерить фактическое конечное значение сопротивления R _f . (Для этого измерения вам потребуется подключить кабели цифрового мультиметра к «VΩ» и «COM».)
7. Из этих показаний используйте деление тока для вычисления R _A , эквивалентного внутреннего сопротивления амперметра.

Таблица 2 : Расчет внутреннего сопротивления амперметра

Вопросы

1. Определите «разрешение », «точность » и «точность » и объясните различия (если есть) между этими тремя терминами.
2. В чем разница между значением электронного компонента « номинально » и « фактическим »?
3. Каково входное сопротивление идеального мультиметра для измерения тока?
4. Каково входное сопротивление идеального цифрового мультиметра для измерения напряжения?
5. Как должен быть подключен цифровой мультиметр для измерения тока: последовательно или параллельно?
6. Как должен быть подключен цифровой мультиметр для измерения напряжения: последовательно или параллельно?
7. При каких условиях нагрузка по напряжению или входное сопротивление цифрового мультиметра вызовут значительную ошибку при измерении тока?

Основы для мастерской электроники — Начало работы с мультиметром

Мультиметры — идеальный инструмент для поиска и устранения проблем с электричеством в любых устройствах, от промышленных до бытовых.Существуют сотни различных типов мультиметров с разными возможностями и ценами, однако основы их использования должны быть одинаковыми. Мультиметры измеряют напряжение, ток и сопротивление с помощью аналоговых или цифровых схем. Самым распространенным измерителем является цифровой мультиметр (DMM).

Функции мультиметра

Базовые измерители обычно имеют три порта для измерения следующего:
1. COM
2. Вольт / Ом
3. Ампер

Некоторые цифровые мультиметры имеют только один порт для усилителя, в то время как некоторые имеют порты миллиампер и усилителя (показано ниже).Порт миллиампер используется для измерения токов менее 300 мА (типично) для более точного считывания.

Поворотный переключатель, показанный здесь выше, используется для выбора типа измерения, которое вы хотите выполнить.

• Знак «V» с волнистой линией над ним предназначен для измерения напряжения переменного тока.
• Знак «V» с пунктирными и сплошными линиями над ним предназначен для измерения постоянного напряжения.
• «мВ» с пунктирной и сплошной линиями над ним используется для измерения милливольт постоянного тока.
• Положение «Ω» предназначено для измерения сопротивления.
• На следующей позиции отображается символ «диод». Это положение позволяет нам тестировать диоды.
• Положение «мА / А» предназначено для измерения миллиампер и ампер.
• Последняя позиция, «мкА», предназначена для измерения микроампер.

Выполнение простых измерений

Лучший способ понять, как пользоваться цифровым мультиметром, — это провести несколько простых измерений.

Проверка напряжения постоянного / переменного тока: аккумулятор

1. Подключите черный разъем к COM-порту мультиметра, а красный разъем к порту Voltage (часто обозначается как VΩmA).
2. Установите шкалу измерителя на постоянное напряжение (обозначается буквой В).
3. Поместите красный щуп к «+», а черный щуп к «-» полюсу на батарее.

Ваш измеритель должен отображать напряжение постоянного тока. Вы можете выполнить те же действия, чтобы измерить напряжение переменного тока, сопротивление и целостность цепи. Просто убедитесь, что шкала установлена ​​правильно, чтобы измерить соответствующие единицы (например, VAC, VDC, Ω, Diode и т. Д.)

Примечание. При измерении сопротивления обычно требуется измерять компонент вне цепи, как показано ниже, а не в цепи.Проведение внутрисхемных измерений может привести к неточности из-за сопротивления соседних компонентов.

Измерение сопротивления
Измерение непрерывности
Тест батареи

Измерение тока

Измерение тока немного отличается от простого размещения щупа на контакте с напряжением. Сначала подключите красный разъем к порту усилителя (обычно обозначается буквой A).

Для измерения тока необходимо замкнуть измеритель в цепь, как показано на изображении ниже.Цепь размыкается, и датчики вставляются в замкнутую цепь, поэтому ток проходит через счетчик, замыкая контур. Другой и, возможно, более точный метод — это измерение напряжения на резисторе и использование закона Ома (V = IR) для расчета тока.

Схема измерения тока

Характеристики и типы мультиметра

Есть два основных типа мультиметров — аналоговые и цифровые.

Аналоговые мультиметры все еще широко используются и стоят примерно так же, как цифровой мультиметр (DMM), но не обеспечивают такой же точности, как DMM.Аналоговые измерители полезны для отображения показаний в реальном времени с падениями напряжения и тока, когда необходимо постоянно наблюдать за эффектами регулировки частей схемы, таких как нагрузка. Отличительной особенностью аналоговых счетчиков является дисплей с подпружиненным стрелочным указателем, который опирается на проволочную катушку, окруженную магнитом. При протекании тока он создает силу, которая толкает магнит, чтобы скрутить катушку, вызывая ее вращение.

Цифровые мультиметры используются чаще из-за их точности и простоты использования.В отличие от аналоговых измерителей, цифровые мультиметры не имеют сопротивления внутри, обеспечивая точное считывание. Он также не ограничен размером считывающего циферблата. Цифровые мультиметры легко калибруются и имеют автоматическую регулировку диапазона.

Другие общие функции цифрового мультиметра:

• Автоматический выбор диапазона для выбора определенного диапазона для тестируемого количества
• Выборка и удержание для отображения самых последних показаний после того, как измеритель отключен от тестируемой цепи
• Испытания с ограничением тока на падение напряжения на полупроводниковых переходах для проверки диодов и транзисторов.
• Отображение тестируемого количества в виде гистограммы, которая упрощает тестирование по принципу «годен / не годен», а также позволяет определять быстро меняющиеся тенденции.
• Функции осциллографа с низкой полосой пропускания
• Тестеры автомобильных цепей
• Простой сбор данных для записи максимальных и минимальных показаний за определенный период или для отбора проб через фиксированные интервалы
• Интеграция с пинцетом для использования с технологией SMD
• Комбинированный измеритель LCR для малогабаритных компонентов SMD и сквозных отверстий

Цифровые мультиметры также могут быть напрямую подключены к компьютеру с помощью каналов IrDA, RS-232 или инструментальной шины, такой как IEEE-488.Интерфейс позволяет компьютеру записывать измерения по мере их выполнения.

На что обращать внимание на базовый мультиметр?

• Проверка целостности цепи с помощью пьезозуммера
• Проверка сопротивления от 10 Ом (или ниже) до 1 Мегаом (или выше)
• Проверка постоянного напряжения от 100 мВ (или ниже) до 50 В
• Проверка переменного напряжения от 1 В и выше до 400 В (или 200 В в США / Канаде / Японии)

Если вы планируете достаточно продвинуться в области электроники и хотите измерить счетчик, вы не скоро перерастете
, вот несколько других функций, которые вы захотите найти в метр:

• Автоотключение: продлевает срок службы батарей
• Испытание постоянного и переменного тока, от 10 мА до 10 А для некоторых моделей
• Kick Stand: удерживает глюкометр в вертикальном положении и освобождает руки от работы на рабочих поверхностях
• Кнопка удержания: сохраняет значение, отображаемое на дисплее, так что вы можете зондировать, не глядя на счетчик
• Обычная батарея: 9 В или AA, карманные счетчики используют трудно заменяемые плоские элементы

Безопасность прежде всего: общие ошибки при использовании мультиметра

Помните, что вы имеете дело с электричеством, поэтому важно соблюдать осторожность при использовании мультиметра.Некоторые из наиболее распространенных ошибок, которые делают люди, включают:

• Не забывайте переключать измерительные провода (гнезда) при переключении между измерением тока и проверкой напряжения / сопротивления
• Превышение максимального значения счетчика
• Функциональный переключатель находится в неправильном положении при попытке измерения
• Использование метра в зоне, превышающей заявленный рейтинг
• Во избежание ложных показаний, которые могут привести к поражению электрическим током или травмам, заменяйте батарею, как только загорится индикатор
  .Кроме того, при проведении измерений держите пальцы за защитными кожухами на щупах.
• Некоторые простые ошибки могут привести к серьезным травмам и даже смерти. Обязательно всегда проверяйте провода и убедитесь, что шкала находится в правильном положении
  , и никогда не используйте измеритель, если провода были повреждены.
• Никогда не используйте измеритель в цепях, мощность которых превышает 4800 Вт, и будьте осторожны при работе с напряжением выше 60 В постоянного тока или 30 В переменного тока
  среднеквадратического значения, поскольку они могут представлять опасность поражения электрическим током. Всегда обращайте пристальное внимание на оценки безопасности инструмента и никогда не используйте инструмент, который не соответствует классу
  .

Счетчики следующего шага

В дополнение к необходимому ручному мультиметру для мастерской с полным спектром услуг ваши проекты могут в конечном итоге привести вас к настольным испытательным станциям, подобным показанным ниже. Понимание этой стоимости является серьезной проблемой при создании рабочего пространства, Jameco предлагает несколько лабораторий в одной. Благодаря тому, что несколько инструментов упакованы в одно оборудование, эти лабораторные центры могут иметь большое значение в ваших процедурах тестирования.

Использование цифрового мультиметра

Использование цифрового мультиметра Если вам не нужен обзор, вы можете перейти к инструкция по измерению с помощью цифрового мультиметра. Вот базовый цифровой мультиметр (Amprobe 33XR):

[щелкните изображение, чтобы увеличить изображение]

Одна из самых важных вещей, которую нужно понять, это рейтинги безопасности.

Передняя часть счетчика разделена на 3 секции; отображать, контроль, а также соединения.

Паспорт производителя

Здесь паспорт производителя для счетчика, который имеет очень подробную информацию.

Раздел дисплея

Вот раздел дисплея:

[щелкните изображение, чтобы увеличить изображение]

Обратите внимание, что помимо отображения текущего значения количества измерены, есть опции для отображения максимального и минимального значений в течение определенного времени.

Секция управления

Вот секция управления, показывающая все различные настройки:

[щелкните изображение, чтобы увеличить изображение]

Этот конкретный измеритель может измерять Напряжение переменного тока , Напряжение постоянного тока , Постоянный ток , сопротивление , емкость , частота , температура (с насадка для зонда), а также он также может проверить работа диода а также преемственность .

Секция подключения

Вот раздел подключения, показывающий все возможные подключения баллы за лиды:

[щелкните изображение, чтобы увеличить изображение]

Здесь самое главное отметить, что разные контакты используется для тока, чем для напряжения или сопротивления.Обратите внимание, что COM метка обозначает общий , и этот контакт используется для всех измерений.

Измерение сопротивления

[щелкните изображение, чтобы увеличить изображение]

Инструкции по измерению сопротивление

Измерение постоянного напряжения

[щелкните изображение, чтобы увеличить изображение]

Инструкции по измерению Напряжение постоянного тока

ВНИМАНИЕ !!!!
Помните, что ток измеряется в сериях , а НЕ параллельно.
Вы можете уничтожить счетчик, если не сделаете это правильно!
Убедитесь, что вы знаете, что делаете, прежде чем пытаться измерить ток!

Измерение постоянного тока

[щелкните изображение, чтобы увеличить изображение]

Подготовка к текущему измерение Обязательно прочтите это в первую очередь!

Инструкции по измерению Постоянный ток

Измерение непрерывности

[щелкните изображение, чтобы увеличить изображение]

Инструкции по измерению преемственность

Измерение емкости

[щелкните изображение, чтобы увеличить изображение]

Инструкции по измерению емкость

Измерение напряжения переменного тока

[щелкните изображение, чтобы увеличить изображение]

Инструкции по измерению Напряжение переменного тока

Проверочные диоды

[щелкните изображение, чтобы увеличить изображение]

Инструкции по измерению работа диода

Другие измерения

Инструкции по измерению частота сигналов переменного тока

Инструкции по измерению температура (с насадка для зонда)

Университет Уилфрида Лорье

© 2019 Университет Уилфрида Лорье

Как измерить ток мультиметром

Как измерить ток мультиметром

Как мультиметр измеряет напряжение, ток? Напряжение измеряется простым помещением цифрового мультиметра между двумя точками измерения напряжения.Цифровые мультиметры особенно просты в использовании для высокоточных измерений напряжения.

Как определить точность измерения мультиметра

Точность цифрового мультиметра (DMM) отображается в нижней части измерителя. Он выражается в процентах от показания + количество младших значащих цифр, например B. ± (1% + 1 цифра). Чтобы использовать это описание точности, сделайте следующее: (1) Умножьте показание, отображаемое на измерителе, на процент точности.

Для чего нужен мультиметр?

Мультиметр — это электронный прибор, и все технические специалисты и инженеры-электронщики используют обычно используемое испытательное оборудование. Мультиметр в основном используется для измерения трех основных электрических параметров: напряжения, тока и сопротивления. Его также можно использовать для проверки целостности цепи между двумя точками в цепи.

Как вы измеряете напряжение в цепи?

Для измерения напряжения в электронной схеме нет необходимости вставлять измеритель в схему.Вместо этого все, что вам нужно сделать, это прикоснуться к проводам измерителя в двух точках цепи. Когда вы это сделаете, мультиметр покажет напряжение, которое существует между этими двумя точками.

Как проверить напряжение мультиметром?

Когда вы впервые проверяете свой мультиметр, он измеряет напряжение постоянного тока, которое обозначается сплошной линией и пунктирной линией над буквой V. Поверните циферблат на 20, что позволяет получать точные показания в диапазоне 020 вольт. Прикоснитесь красным измерительным проводом к положительной клемме, а черный измерительный провод к отрицательной клемме.

Как измерить переменный ток мультиметром?

Измерьте ток мультиметром. Переменный и постоянный токи можно измерить с помощью мультиметра, подключенного последовательно к цепи, в которой измеряется ток, при условии, что ток в этой цепи ограничен или контролируется соответствующими значениями нагрузки или сопротивления.

Что такое электрический мультиметр?

Мультиметр, также известный как вольтметр, представляет собой портативный тестер для измерения электрического напряжения, тока (в амперах), сопротивления и т. Д.

Как вы читаете мультиметр?

Считывание результатов аналогового мультиметра Найдите правильную шкалу аналогового мультиметра. Считайте шкалу напряжения в соответствии с вашим диапазоном. Оцените значение между числами. Умножьте значение сопротивления с помощью аналогового мультиметра. Подробнее о шкале дБ.

Измерение сопротивления

Сопротивление измеряется в омах. 1 Ом соответствует электрической разнице в 1 вольт для тока в 1 ампер (1 вольт / 1 ампер).Вы можете определить электрическое дифференциальное напряжение, выполнив несколько измерений на вашем устройстве. Сопротивление можно измерить мультиметром, аналоговым или цифровым омметром.

Какова формула поиска сопротивления?

Сопротивление можно рассчитать по закону Ома, который гласит, что сопротивление равно напряжению, деленному на ток, или R = V / I (чаще пишется V = IR), где R — сопротивление, V — напряжение, а I — электричество. Резисторы обычно делятся на фиксированные и переменные.

В каких единицах вы измеряете сопротивление?

Микроомметры (микроомметры или микроомметры) измеряют низкое сопротивление. Мегомметры (также устройство Megger) измеряют высокие значения сопротивления. Единица измерения сопротивления — Ом (Ом).

Какая единица измерения сопротивления?

Стандартными единицами измерения напряжения, тока и сопротивления для электрических измерений являются вольты, амперы и омы.

Как рассчитать необходимое сопротивление?

Как рассчитать сопротивление? Сначала вы определяете ценности.I = ампер V = 32 вольт. Обратите внимание на уравнение Ома. V = значение замены IR в формуле сопротивления.

Что используется для измерения напряжения в цепи?

Вольтметр — это устройство, используемое для измерения потенциала напряжения между двумя точками в цепи. Эти устройства были впервые разработаны в начале 1800-х годов и первоначально назывались гальванометрами. Технически это все амперметры, потому что они измеряют ток, а не напряжение.

Как работает вольтметр для измерения напряжения?

Вольтметр измеряет напряжение, протекающее между двумя точками.Он делает это путем измерения разницы между положительным входным напряжением и отрицательным входным напряжением. Вольтметр часто используется для проверки состояния электрических цепей. Перед использованием вольтметра следует знать три вещи:

Используется ли устройство для измерения напряжения?

Вольтметр — это устройство, используемое для измерения напряжения, а амперметр — это амперметр. Измерительные приборы бывают аналоговыми или цифровыми. Аналоговые измерители показывают выходной сигнал на шкале со стрелкой, в то время как цифровые устройства производят цифровые измерения.Аналоговые вольтметры и амперметры основаны на устройстве, называемом гальванометром.

Как вы измеряете ток в параллельной цепи?

В последовательной цепи каждый элемент в цепи имеет одинаковый ток. Чтобы измерить ток в цепи, нужно последовательно подключить мультиметр. При параллельном подключении все измерения в цепи имеют одинаковое напряжение. Для измерения напряжения в цепи необходимо параллельно подключить мультиметр.

Могу ли я измерить ток мультиметром?

Самый очевидный способ измерить ток мультиметром — это разорвать цепь и добавить в нее измеритель.Однако это не единственный метод, который можно использовать. Есть методы, которые можно реализовать без разрыва цепи и последовательного добавления счетчика.

Как измеряется сопротивление мультиметром?

Мультиметры используются для измерения сопротивления между двумя точками. Он измеряется в единицах, называемых омега, отмеченных знаком Ω. Сопротивление измеряется путем пропускания тока через измеряемую деталь.

В какой единице измеряется падение напряжения?

Для измерения падения напряжения на диоде мультиметр автоматически подает небольшое напряжение на щупы и увеличивает это напряжение до тех пор, пока оба щупа не будут электрически соединены (диод токопроводящий и обращен вперед).Единица измерения для проверки диодов -.

Как вы измеряете падение напряжения?

Падение напряжения необходимо измерять в активной функциональной цепи при протекании тока. Если есть прерывание, нет смысла считывать падение напряжения. Чтобы измерить падение напряжения непосредственно между двумя точками в цепи, установите цифровой мультиметр в положение V (DC) и выберите функцию MIN MAX.

Как минимизировать падение напряжения?

• Увеличьте количество и размер лестницы.
• Уменьшите зарядный ток.
• Уменьшенная длина лестницы.
• Установка температуры водителя.
• Защитите трансформатор от повреждений, вызванных скачками напряжения.
• Любовь с первого взгляда.
• Реле тепловой перегрузки.
• Суть.

Каковы причины падения напряжения?

Падение напряжения вызывается электрическим током, током, который проходит по проводникам между источником питания и установкой.Перенапряжения возникают по многим причинам, например: B. Переключение нагрузки, переключение генератора, запуск и остановка больших двигателей и удары молнии.

Как мультиметр измеряет напряжение, ток и частоту

Считайте показания напряжения на экране. Пока мультиметр все еще подключен к цепи, нажмите кнопку Hz и прочтите значение частоты на дисплее. Символ Гц должен появиться на экране справа от измерения.

Как измерить напряжение

Мультиметр: прибор для измерения напряжения, тока и сопротивления.Мультиметр — это портативное электрическое устройство для прямого измерения активных электрических величин, таких как напряжение, ток, сопротивление или другие возможности. Он может измерять постоянный или переменный ток и каждый раз в разных диапазонах измерения.

Как мультиметр измеряет напряжение?

• Безопасность. Когда речь идет о кабелях под напряжением или электричестве, безопасность превыше всего.
• Установить параметр на напряжение. Затем установите переключатель в положение «напряжение».
• Подсоедините датчики.После правильной настройки ручки переключателя в соответствии с измеряемым типом тока и амплитудой напряжения подключите измерительные провода.
• Использование зондов.
• Прочтите их.

Какой мультиметр купить?

Fluke 87V — лучший мультиметр, который можно купить за деньги. Это не означает, что если вы хотите использовать мультиметр только для самых основных функций, вам следует это сделать. Однако, если вы регулярно используете мультиметр и полагаетесь на точные, быстрые и точные измерения, не смотрите дальше.

Какой самый маленький мультиметр?

Цифровой тестер напряжения Etekcity — один из самых маленьких и дешевых мультиметров на рынке. Это доступный и ценный вариант, который может измерять десять различных функций, хотя он подходит не для всех типов мощности.

Какой диапазон у мультиметра?

С портативным мультиметром все, что вам нужно сделать, это измерить сопротивление от одной области к другой, пока вы не окажетесь в нужной области и не получите показания.Типичные диапазоны сопротивления портативного мультиметра: 0Ω200Ω, 200Ω2KΩ, 2KΩ 20KΩ, 20KΩ 200KΩ, 200KΩ 2MΩ, 2MΩ 20MΩ.

Что задействовано в калибровке мультиметра?

Калибровка мультиметра включает в себя выполнение измерений и установку различных режимов измерения для мультиметра или мультиметра. Наиболее распространенными режимами измерения являются измерения напряжения переменного / постоянного тока (AC / DC), переменного / постоянного и постоянного напряжения. Существуют различные калибровочные устройства и настройки мультиметра, которые служат эталоном для калибровки, в зависимости от требуемой точности.

Как цифровой мультиметр измеряет сопротивление?

Цифровой мультиметр или цифровой мультиметр предлагает два метода измерения сопротивления: 2- и 4-проводное сопротивление. В обоих методах испытательный ток течет от входной клеммы HI, а затем через сопротивление, которое необходимо измерить. При использовании 2-проводного резистора падение напряжения на измеряемом сопротивлении регистрируется мультиметром.

Как определить точность данных мультиметра

Точность цифрового мультиметра (DMM) отображается в нижней части измерителя.Он указывается в процентах от показания + количество младших значащих цифр, например B. ± (1% + 1 цифра). Чтобы использовать это описание точности, сделайте следующее: (1) Умножьте показание, отображаемое на измерителе, на процент точности.

Как определить точность чисел мультиметра

Точность цифрового мультиметра (DMM) отображается в нижней части измерителя. Устанавливается в процентах от показания + количество младших цифр, например B.± (1% + 1 цифра).

Зачем вам нужен мультиметр при выполнении любых электромонтажных работ?

Мультиметры незаменимы при любых электромонтажных работах. От установки потолочного вентилятора до замены распределительной коробки мультиметр может определить, горячие ли провода (и более). Мультиметры предназначены для измерения трех основных компонентов электрической энергии: вольт, ампер и ом.

Почему важны три диапазона мультиметра?

Мультиметр в основном используется для измерения трех основных электрических параметров: напряжения, тока и сопротивления.Его также можно использовать для проверки целостности цепи между двумя точками в цепи. Какие три области есть у мультиметра?

Какова основная функция цифрового мультиметра?

Цифровой мультиметр (DMM) — это самый простой и полезный инструмент, который может использовать любой студент, техник или даже опытный инженер. Цифровой мультиметр — это ушко и глаз тех, кому необходимо измерять базовые измерения в электронике (ток, напряжение и сопротивление). Надеюсь, это поможет.

Какой дисплей у мультиметра?

Дисплей: может быть цифровым или аналоговым. Цифровой мультиметр отображает число во время измерения. Аналоговый дисплей имеет счетчик и дисплей, на котором отображается число. Указатель измерителя (только аналоговый) — прямая линия, часто красного цвета, перемещается, указывая на выбранный вами электрический параметр.

Что является наиболее важным применением технологии мультиметра

Некоторые профессионалы предпочитают аналоговые мультиметры, потому что движение стрелки может указывать на вещи, которые не столь очевидны для цифровых мультиметров.Подключите измеритель к цепи для измерения ампер. Это означает, что провод оборван или оборван, и счетчик становится частью цепи.

Что такое автомобильный мультиметр?

Автомобильный мультиметр — это портативное измерительное устройство, используемое для проверки различных частей автомобиля.

Что является наиболее важным применением батареи мультиметра

Из этих двух цифровых мультиметров лучше всего подходят для таких измерений, как проверка заряда батареи. Потому что аналоговые мультиметры не подходят для измерения напряжения батареи.Вы можете использовать мультиметр, чтобы проверить разность потенциалов аккумулятора, который подскажет, исправен аккумулятор или нет.

Почему важно использовать мультиметр?

От установки потолочного вентилятора до замены распределительной коробки мультиметр может определить, горячие ли провода (и более). Мультиметры предназначены для измерения трех основных компонентов электрической энергии: вольт, ампер и ом. А каково основное назначение мультиметра?

Сколько вольт можно измерить мультиметром?

Этот мультиметр имеет несколько основных диапазонов измерения напряжения: вольт, 10 вольт, 50 вольт, 250 вольт, 500 вольт и 1000 вольт.Расширитель диапазона напряжения в верхней части мультиметра может измерять напряжение до 5000 вольт.

Что является наиболее важным применением данных мультиметра

Цифровой мультиметр, или сокращенно DMM, — это устройство для измерения различных электрических сигналов, особенно напряжения, тока и сопротивления.

Какие электрические свойства может измерять мультиметр?

Мультиметр — это измерительный прибор, который может измерять различные электрические свойства. Типичный мультиметр может измерять напряжение, сопротивление и ток.В этом случае он также известен как вольт-омный миллиамперметр (PTO).

Какой мультиметр точнее цифровой или аналоговый?

Изначально использовались аналоговые мультиметры, но сегодня они используются редко, поскольку цифровые технологии делают цифровые мультиметры более дешевыми, точными и предлагают гораздо больше возможностей, чем просто измерение тока, напряжения и сопротивления.

В чем разница между линейкой и мультиметром?

Преимущество мультиметра в том, что он, в отличие от линейки, часов или шкалы, может измерять разные вещи, например мультитул.У большинства мультиметров есть кнопка на передней панели, которая позволяет вам выбрать, что вы хотите измерить. Ниже представлен типичный мультиметр.

Какое наиболее важное применение мультиметра с использованием

Измерение сопротивления Установите мультиметр на ом или сопротивление. Обратите внимание на отображение счетчика. Подключите измерительные провода. Удерживайте щупы вместе на концах щупов. Измерьте сопротивление чего-нибудь вроде лампочки, которая, как вы знаете, хороша. Попробуйте разные области.Проверить сопротивление в руках. Убедитесь, что вы прочитали его правильно.

Какой самый лучший мультиметр?

Как часть Fortive, Fluke Corporation является ведущим брендом мультиметров. Они производят надежное измерительное оборудование на протяжении нескольких поколений и продолжают вводить новшества и расширять границы. Они уже много лет де-факто являются отраслевым стандартом.

Где купить мультиметр?

На сегодняшнем рынке мультиметры есть буквально повсюду.Вы даже можете купить его в долларовом магазине! Конечно, они также доступны в WalMart, Target, Best Buy и в большинстве других крупных розничных продавцов.

Какие измерения можно выполнять с помощью мультиметра?

Подключите измерительные провода к клеммам мультиметра для выполнения измерения. Всегда подключайте черный измерительный провод к COM-порту. Красный зонд обычно подключается к порту VΩmA. В этой настройке вы можете измерять переменное и постоянное напряжение, постоянный ток в мА и сопротивление, для чего в большинстве из них используется мультиметр.

Как использовать мультиметр для проверки напряжения?

Мультиметр, как один из многих электроинструментов для проверки батарей и источников питания, упрощает проверку напряжения постоянного тока.
Шаг 1 : Подключите измерительные провода мультиметра к клеммам, обозначенным «General Voltage» и «DC Voltage». Используйте черный разъем для общего напряжения и красный разъем для постоянного напряжения.
Шаг 2 : Настройте мультиметр на измерение постоянного напряжения.

Каковы функции мультиметра?

Этот мультиметр мощности имеет множество функций по доступной цене.Он может измерять сопротивление, переменный и постоянный ток, напряжение и частоту. Он имеет проверку диодов и целостность цепи, а также практические функции, такие как подсветка, удержание и пиковое значение.

Как называются щупы на мультиметре?

Зонды — Мультиметр, также называемый выводами, имеет два щупа, которые вставляются в разъемы. Черный зонд всегда подключен к общему порту. Нет электричества и нейтрали. Красный зонд подключается к порту устройства или объекта, который вы измеряете.

Как лучше всего читать мультиметр?

Умение читать с помощью мультиметра помогает узнать детали. Ярлыки и параметры различаются от измерителя к измерителю: Переключатель включения / выключения — Некоторые мультиметры имеют переключатель или переключатель. Если да, отключите его, когда закончите тестирование. В других моделях есть функция автоматического отключения питания для экономии заряда батареи. Дисплей: может быть цифровым или аналоговым.

Какое должно быть напряжение на мультиметре?

Убедитесь, что ваш мультиметр настроен на более высокое напряжение, чем напряжение, указанное на проводе.Для небольших двухполюсных приборов это обычно 120 вольт. У трехполюсных устройств более высокое напряжение. Подключите черный измерительный провод к общему разъему на мультиметре.

Как датчики сопротивления вставляются в мультиметр?

Для измерения сопротивления выполните следующие действия: Подключите красный и черный щупы к соответствующим клеммам мультиметра. На большинстве мультиметров черный измерительный провод следует подключать к разъему, помеченному COM, а красный измерительный провод — к разъему, отмеченному символом Ω.

Каково основное использование мультиметра?

По сути, мультиметр — это устройство, используемое электриками, инженерами-электронщиками или другими известными людьми для измерения сопротивления, напряжения, тока (амперы), емкости (фарады), целостности цепи, а иногда и индуктивности. Его также можно использовать для проверки диодов и транзисторов и определения их трех контактов.

Для чего нужен мультиметр?

Мультиметр для измерения сопротивления Это основное приложение мультиметра.Он используется для измерения сопротивления цепи. Измерение постоянного напряжения и тока. Это также основная область применения мультиметров. Измерение переменного напряжения.

Как использовать вольтметр в цепи?

Вот пошаговая процедура для пользователей, использующих вольтметр: Заземлите вольтметр на цепь или измеритель, напряжение которого вы хотите проверить или измерить. Включите шкалу или переключитесь на тип измерения, которое вы хотите измерить. Выберите параметры области. Пора зажечь счетчик.У вас должны быть зонды.

Как мне измерить текущее напряжение?

Как проверить напряжение в доме Откройте дверь главного выключателя. Найдите главный выключатель в верхней части панели управления. Выключите главный выключатель, чтобы отключить питание автоматических выключателей и вашего дома. Перед проверкой напряжения примите меры предосторожности. Найдите основные провода, питающие панель выключателя счетчика.

Как проверить выключатель с помощью тестера напряжения?

Купите тестер напряжения, который может повышать напряжение до 500 В.Снимите крышку с сервисной панели. Одним рычагом коснитесь винта клеммы переключателя, а другим — земли. Проверить индикатор на тестере.

Какое должно быть напряжение на мультиметре-тестере?

Тестер мультиметра должен регистрировать напряжение от 210 до 250 вольт. Если напряжение колеблется ниже или выше нормы, обратитесь к поставщику услуг и электрику. После завершения теста выключите главный выключатель питания и закройте крышку панели выключателя.

Как я могу проверить текущее напряжение в моем доме?

Включите главный выключатель питания, чтобы восстановить питание всей панели и дома. Вы должны проверить напряжение, когда панель находится под напряжением. Если вас не устраивает напряжение под напряжением, проконсультируйтесь с квалифицированным электриком. Не прикасайтесь к кабелям ничем, кроме щупов тестера, когда электрическая коробка включена.

Как вольтметр используется в цепи?

Вольтметр используется для постукивания штифта на каждой из частей цепи, между которыми вы хотите измерить напряжение.Например, прикоснитесь одним контактом к нейтрали, а другим к горячему проводу, чтобы измерить напряжение в цепи.

Как рассчитать ток в последовательной цепи?

Определите полный ток последовательного соединения. Определите полное сопротивление цепи. Определите полное напряжение резистора. Рассчитайте общий ток системы. Помните закон Ома. Попробуйте этот пример. Используйте закон Ома для расчета общего тока: V (общий) = I (общий) x R (общий).

Как в цепь включены вольтметр и амперметр?

Амперметр — это измерительный прибор, используемый для измерения электрического тока в цепи.Вольтметр подключается параллельно устройству для измерения напряжения, а амперметр — последовательно с устройством для измерения тока.

Как вы измеряете напряжение в розетке цепи

Измерьте напряжение, чтобы убедиться в наличии напряжения на розетке. Этой же рукой вставьте зонд в каждую вертикальную выходную щель. Красный цвет идет в самую маленькую ячейку, черный — в самую большую. В исправной розетке будет указано 110-120 вольт. Если показания не появляются, проверьте проводку на розетке.

Можно ли использовать цифровой мультиметр для проверки электрической розетки?

При тестировании розетки с помощью цифрового мультиметра в вашем доме, вы должны использовать показания VAC на устройстве, ища показания напряжения переменного тока.

Как измерить напряжение вольтметром?

Использование вольтметра Выберите тип напряжения на кнопке вольтметра. Постоянный ток обычно представлен постоянным напряжением, а переменный ток обычно представлен переменным напряжением на вольтметре.Установите диапазон напряжения выше измеряемого напряжения.

Какое должно быть напряжение на розетке?

Напряжение должно быть около 120 В (обычно 115-125 В). Они измеряют в точности V. Ноль — это падение напряжения (также называемое падением ИК-излучения), вызванное током нагрузки, протекающим через полное сопротивление белого провода. Предположим, вы измеряете V. Подключение с горячей землей можно рассматривать как источник напряжения в розетке.

Как я могу проверить напряжение на печатной плате?

Если компоненты в порядке, включите плату.Измерьте напряжение на шине мультиметром. Вход и выход регулятора напряжения должны показывать ожидаемые значения. Проверьте предохранитель, если входное напряжение, измеренное на регуляторе напряжения, равно 0 В.

Как измерить напряжение светодиода?

Чтобы измерить напряжение в цепи светодиода, поверните шкалу мультиметра максимум на 10 В. Теперь просто коснитесь проводов в различных точках цепи.

Как вы измеряете напряжение аккумулятора?

Установите более высокий диапазон, чем напряжение, которое вы хотите измерить.Поэтому, если вы измеряете аккумулятор на 12 В, поверните шкалу на 20 В, чтобы получить точные показания. Если вы выберете слишком низкий диапазон для вашего теста, мультиметр отобразит 1, что означает, что вам следует выбрать более высокий диапазон.

Как измеряется напряжение мультиметром?

Когда вы это сделаете, мультиметр отобразит напряжение, которое существует между этими двумя точками. Например, в цепь светодиода можно подключить вольтметр для измерения напряжения. В этом случае напряжение измеряется на клеммах аккумулятора.Он должен читать что-то вроде V. (батареи 9 В редко обеспечивают полное напряжение 9 В).

Как вы измеряете напряжение в тестере цепей

Да, вы можете проверить напряжение, подключив провод к розетке, а затем установив измеритель на переменное напряжение (переменное напряжение) по шкале, превышающей линейное напряжение. Или установите измеритель на самый низкий диапазон сопротивления и измерьте каждый провод отдельно от вилки до розетки (отключенной) для каждого провода.

Что используется для измерения напряжения?

Часто бывает полезно измерить напряжение или ток в цепи.Вольтметр — это устройство, используемое для измерения напряжения, а амперметр — это амперметр. Измерительные приборы бывают аналоговыми или цифровыми.

Как измерить переменное напряжение мультиметром?

Измерение напряжения переменного тока Установите поворотный переключатель в положение ṽ. Некоторые цифровые мультиметры (DMM) также включают m. Сначала подключите черный провод к разъему COM. Затем вставьте красный провод в разъем VΩ. Когда вы закончите, отсоедините кабели в обратном порядке: сначала красный, затем черный. Подключите щупы к цепи: сначала черный провод, затем красный провод.

Как мультиметры измеряют напряжение?

Подключите мультиметр параллельно к проверяемой цепи. Помните, что мультиметр всегда подключается параллельно цепи для измерения напряжения. Это означает, что два щупа мультиметра (черный и красный) должны быть подключены параллельно источнику напряжения или другой измеряемой нагрузке.

Как измерить напряжение мультиметром?

Вот шаги для этого теста: Установите мультиметр True RMS на «AC» или V с волнистой линией.Выберите расчетное напряжение, которое вы хотите проверить. При измерении оборудования HVAC руководствуйтесь расчетными характеристиками напряжения, опубликованными производителем.

Как измеряется мощность в цепи переменного тока?

Напряжение и ток в цепи переменного тока периодически меняют направление (переменный ток). В чисто омической цепи напряжение и ток изменяют направление одновременно (синфазно). Измерения мощности производятся путем измерения среднеквадратичных значений тока и напряжения и применения формулы P = VrmsArms.

Как проводятся измерения напряжения в цепи?

Измерения напряжения также имеют то преимущество, что они могут выполняться непосредственно в соответствующей цепи. В отличие от измерений тока, нет необходимости помещать измеритель в цепь, но измерения напряжения можно производить, непосредственно касаясь соответствующих точек на цепи.

Как вы измеряете напряжение в первой фазе?

Поместите черный измерительный провод на оголенный провод заземления или зажим. Поместите красный зонд на левую теплую ногу (первый этап).Считайте и запишите напряжение на первом этапе. Удерживая черный датчик на полу, поместите красный датчик на вторую нагретую конечность. Прочтите и запишите напряжение на второй ступени.

Как вы измеряете напряжение в переключателе цепи

Напряжение и ток являются наиболее важными электрическими величинами. Для измерения понадобится специальный измерительный прибор. Давайте посмотрим, как измеряются напряжение и ток в цепи. Инструмент, используемый для измерения напряжения, называется вольтметром.Если вы хотите измерить напряжение на детали, вам необходимо подключить вольтметр к измеряемым деталям.

Что означает считывание напряжения на переключателе?

Значение напряжения на переключателе показывает, что переключатель разомкнут (выключен). Рассмотрим схему со светом и стандартным тумблером, который управляет светом. Когда переключатель выключен, вы увидите напряжение на световом индикаторе. Если вы прочитаете напряжение на переключателе, вы увидите 120 вольт при выключенном переключателе.Измените перепады напряжения.

Можно ли использовать вольтметр для измерения напряжения?

Например, в цепь светодиода можно подключить вольтметр для измерения напряжения. В этом случае напряжение измеряется на клеммах аккумулятора. Он должен показывать что-то вроде V (батареи с напряжением 9 В редко дают в сумме 9 В).

Как измерить ток с помощью мультиметра

Чтобы измерить ток с помощью цифрового мультиметра, вы можете выполнить несколько простых шагов: Включите измеритель. Подключите датчики для многих счетчиков к правильным портам, есть разные порты для датчиков.Часто обозначается как обычный, в который обычно помещают черный щуп.

Может ли мультиметр измерить переменный ток?

Мультиметр, безусловно, может измерять переменный ток, но электрик редко делает это традиционным способом, размыкая цепь. Самый распространенный метод — использовать токоизмерительные клещи. Измерение производится путем настройки измерителя на текущее значение и установки зажима на проводник по вашему выбору.

Как измеряется переменное напряжение?

Основные шаги для измерения напряжения переменного тока Первым шагом является отключение всех цепей и клемм.Затем включите мультиметр и установите мощность на максимальный уровень, установите его в правильное положение. Подключите черный провод от датчика к COM-порту мультиметра. Затем вставьте красный щуп с плюсовым проводом в отверстие с маркировкой V.

Как я могу использовать АЦП для измерения тока?

• Архитектура АЦП. Во-первых, он позволяет протестировать архитектуру АЦП последовательного приближения.
• Интеграция конденсатора. Альтернативой решению сопротивления для измерения тока является интегрирование тока как напряжения на конденсаторе.
• Реализация.
• Пример из реального мира.
• Попробуйте на стенде.
• Определение периода интеграции.
• Пример расчета периода интегрирования.

Как измерить ток в цепи

Вольт и ампер — единицы измерения электроэнергии. Вольт — это единица измерения разности электрических потенциалов или величина силы, которая посылает электроны по цепи. Ампер — это единица измерения электрического тока.

Следует ли измерять ток при отключенном питании от цепи?

Электричество требует, чтобы электричество активно протекало по цепи, но токоизмерительные клещи легко измерить. Если питание схемы необходимо отключить, ни одно из этих измерений не может правильно представить информацию, и необходимо использовать альтернативный вариант.

Что требуется для протекания тока в цепи?

Если в цепи нет ЭМС, ток равен нулю. Следовательно, если он равен нулю, ток также равен нулю, поэтому необходимо установить ЭМС, чтобы позволить току течь.Второе требование к току — это замкнутая цепь между двумя выводами ЭДС.

Как измерить ток с помощью инструкции мультиметра

Что такое мультиметр? Мультиметр — полезный инструмент для измерения электричества, точно так же, как вы использовали бы линейку для измерения расстояния, секундомер для измерения времени или весы для измерения веса. Преимущество мультиметра в том, что он, в отличие от линейки, часов или весов, может измерять различные вещи, например, мультитул.

В чем значение мультиметра?

Мультиметр — это электронный прибор, используемый для измерения напряжения, тока и сопротивления между двумя проводами в разных частях электрической системы.Профессионалы могут использовать мультиметры для определения уровней напряжения и сопротивления или изменений электрических токов. Этот прибор также можно назвать вольтметром или вольтметром миллиамперметром (ВОМ).

Для чего нужен мультиметр?

Обновлено: 27.06.2017, авт. Мультиметр, также называемый анализатором цепей, мультитестером или ВОМ (VoltOhmMeter), представляет собой устройство для тестирования и измерения тока, напряжения и сопротивления.

Что такое мультиметр постоянного тока?

Мультиметр — это комбинация вольтметра постоянного тока, вольтметра переменного тока, амперметра и омметра.Аналоговый мультиметр без усилителя сочетает в себе противодействие, резисторы по напряжению и переключатели. VTVM — это аналоговые измерители усиления, содержащие активную схему.

Как рассчитать ток

Расчет тока через резистор — это первое, что вы узнаете при анализе основных схем. Закон Ома гласит, что ток равен напряжению, разделенному на сопротивление. Следовательно, ток через резистор можно определить, разделив напряжение на резисторе на его сопротивление.

Как рассчитать кВА по усилителям?

S (кВА) = I (A) x V (В) / 1000, что означает, что полная мощность в киловольт-амперах рассчитывается путем умножения тока в амперах на напряжение в вольтах и ​​деления результатов на 1000.

Сколько ампер равняется 1 ватту?

Вот как рассчитать мощность в усилителе: Как видите, 1 ампер при 120 В равен 120 Вт. Если вы используете 220 вольт, вы получите уравнение ампер-ватт: это равно 120 Вт. Вот полная таблица преобразования амстоватт с рабочими примерами ниже:

Погрешности цифрового мультиметра

| KPU.ca

Щелкните ссылку ниже, чтобы перейти к техническим характеристикам цифрового мультиметра.

Погрешности для цифровых мультиметров (DMM) всегда указываются как процент от показания плюс некоторое целое число, кратное наименьшей значащей цифре (dgt) на шкале.

например ± (2,5% + 3 ед.)

Так, например, если мы измеряем напряжение 32.00 В по шкале, имеющей указанную выше погрешность (где 0,01 В — наименее значимая цифра на этой шкале), то абсолютная погрешность наших показаний будет:

(32,00 × 0,025) = 0,8
+ (3 × 0,01) = 0,03
= 0,83 ⇒ ± 0,8 В

Обратите внимание, как 3 × (наименьшая значащая цифра) вносит незначительный вклад в общую неопределенность в этом примере. Однако, если мы измерим напряжение 0,09 В по той же шкале, то абсолютная погрешность будет:

(0.09 × 0,025) = 0,00225
+ (3 × 0,01) = 0,03
= 0,03225 ⇒ 0,03V

Это демонстрирует, почему важно использовать на цифровом мультиметре наиболее чувствительную шкалу, которая по-прежнему будет измерять ваши показания. В этом случае 3 × (наименьшая значащая цифра) был основным вкладом, и это дало нам неопределенность, которая очень велика по сравнению с нашим значением. Использование более чувствительной шкалы должно дать нам лучшую (то есть меньшую) неопределенность.

К началу

Настройка	Диапазон	Разрешение	Точность
Напряжение постоянного тока	400 мВ 4 В 40 В 400 В 1000 В	0.01 мВ	± (0,15% + 10 dgt) в диапазоне 400 мВ ± (0,1% + 5 dgt) в диапазоне 4 В ± (0,1% + 5 dgt) в диапазоне 40 В ± (0,1% + 5 dgt) в диапазоне 400 Диапазон напряжения ± (0,1% + 5 единиц) в диапазоне 1000 В
Напряжение переменного тока (истинное среднеквадратичное значение 45-1000 Гц)	400 мВ 4 В 40 В 400 В 750 В	0,01 мВ	± (1,5% + 20 dgt) 45-60 Гц в диапазонах от 400 мВ до 400 В ± (1,5% + 20 dgt) 60-500 Гц в диапазоне 4 В ± (1,5% + 20 dgt) 60 Гц — 1 кГц в 40 Диапазоны от В до 400 В ± (2.0% + 20 dgt) 45-500 Гц в диапазоне 750 В
Напряжение переменного и постоянного тока (истинное среднеквадратичное значение 45-1000 Гц)	400 мВ 4V 40V 400V 750V	0,01 мВ	± (2,0% + 20 dgt) 45-60 Гц в диапазонах от 400 мВ до 400 В ± (2,0% + 20 dgt) 60-500 Гц в диапазоне 4 В ± (2,0% + 20 dgt) 60 Гц — 1 кГц в 40 Диапазоны от В до 400 В ± (2,0% + 20 dgt) 45-500 Гц в диапазоне 750 В
Постоянный ток	40 мА 400 мА 10 А	1 мкА	± (0.5% + 10 dgt) в диапазоне от 40 мА до 400 мА ± (1,5% + 10 dgt) в диапазоне 10 A
Переменный ток (истинное среднеквадратичное значение 50-1000 Гц)	40 мА 400 мА 10 А	1 мкА	± (2,0% + 10 dgt) в диапазоне от 40 мА до 400 мА ± (2,5% + 10 dgt) в диапазоне 10 A
Сопротивление	400 Ом 4 кОм 40 кОм 400 кОм 4 МОм 40 МОм	0,01 Ом	± (0,3% + 15 dgt) в диапазоне 400 Ом ± (0.3% + 5 dgt) в диапазонах от 4 кОм до 400 кОм ± (0,5% + 10 dgt) в диапазоне 4 МОм ± (1,5% + 20 dgt) в диапазоне 40 МОм
Емкость	4 нФ 40 нФ 400 нФ 4 мкФ 40 мкФ	1 пФ	± (3,0% + 20 дгт) в диапазоне 4 нФ ± (3,0% + 5 дгт) в диапазонах от 40 нФ до 400 нФ ± (3,0% + 5 дгт) в диапазонах от 4 мкФ до 20 мкФ ± (5,0 % + 5 dgt) в диапазонах от 20 мкФ до 40 мкФ
Частота	100 Гц 1 кГц 10 кГц 100 кГц 500 кГц	0.01 Гц	± (0,1% + 10 дгт)

К началу

К началу

Настройка	Диапазон	Разрешение	Точность
Напряжение постоянного тока	660 мВ 6,6 В 66 В 660 В 1000 В	0,1 мВ	± (0,5% + 2 дгт)
Напряжение переменного тока (истинное среднеквадратичное значение 50-500 Гц)	660 мВ 6.6 В 66 В 660 В 750 В	0,1 мВ	± (1,5% + 8 dgt) 50-60 Гц для диапазона 660 мВ ± (1,5% + 8 dgt) для диапазонов от 6,6 В до 660 В ± (2,0% + 8 dgt) для диапазона 750 В
Постоянный ток	660 мкА 6600 A 66 мА 400 мА 10 A	0,1 мкА	± (1,5% + 2 dgt) для диапазонов от 660 мкА до 400 мА ± (3,0% + 3 dgt) для диапазонов 10 A
Переменный ток (истинное среднеквадратичное значение 50-500 Гц)	660 мкА 6600 A 66 мА 400 мА 10 A	0.1 мкА	± (2,0% + 10 dgt) в диапазонах от 660 мкА до 400 мА ± (3,5% + 10 dgt) в диапазонах 10 A
Сопротивление	660 Ом 6,6 кОм 66 кОм 660 кОм 6,6 МОм 66 МОм	0,1 Ом	± (1,2% + 5 dgt) в диапазоне от 660 Ом до 660 кОм ± (2,0% + 5 dgt) в диапазоне 6,6 МОм ± (3,5% + 5 dgt) в диапазоне 66 МОм
Емкость	6,6 нФ 66 нФ 660 нФ 6.6 мкФ 660 мкФ 6,6 мФ 66 мФ	1 пФ	± (3,0% + 30 dgt) по шкале 6,6 нФ ± (3,0% + 5 dgt) в диапазонах от 66 нФ до 660 мкФ ± (3,0% + 20 dgt) в диапазонах 6,6 мФ и 66 мФ
Частота	660 Гц 6,6 кГц 66 кГц 660 кГц 6,6 МГц 66 МГц	0,1 Гц	± (0,1% + 3 дгт)

К началу

К началу

Настройка	Диапазон	Разрешение	Точность
Напряжение постоянного тока	200 мВ 2 В 20 В 200 В 1000 В	100 мкВ 1 мВ 10 мВ 100 мВ 1 В	± (0.5% + 1 дгт)
Напряжение переменного тока	200 мВ 2 В 20 В 200 В 750 В	100 мкВ 1 мВ 10 мВ 100 мВ 1 В	± (1,25% + 4 dgt) 40 — 1 кГц в диапазонах от 200 мВ до 200 В ± (1,25% + 4 dgt) 40 — 400 Гц в диапазоне 750 В
Постоянный ток	200 мкА 2 мА 20 мА 200 мА 2 A 20 A	0,1 мкА 1 мкА 10 мкА 100 мкА 1 мА 10 мА	± (1.0% + 1 dgt) в диапазонах от 200 мкА до 200 мА ± (2,0% + 3 dgt) в диапазонах 2A и 20 A
Переменный ток	200 мкА 2 мА 20 мА 200 мА 2 A 20 A	0,1 мкА 1 мкА 10 мкА 100 мкА 1 мА 10 мА	± (1,5% + 3 dgt) 40-1 кГц в диапазонах от 200 мкА до 200 мА ± (2,5% + 3 dgt) 40-400 Гц в диапазонах 2A и 20 A
Сопротивление	200 Ом 2 кОм 20 кОм 200 кОм 2 МОм 20 МОм 2000 МОм	0.1 Ом 1 Ом 10 Ом 100 Ом 1 кОм 10 кОм 1 МОм	± (0,75% + 4 dgt) для диапазона 200 Ом ± (0,75% + 1 dgt) для диапазонов от 2 кОм до 2 МОм ± (1,5% + 5 dgt) для диапазона 20 МОм ± (5% + 10 dgt) в диапазоне 2000 МОм
Емкость	2 нФ 20 нФ 200 нФ 2 мкФ 20 мкФ	1 пФ 10 пФ 100 пФ 1 нФ 10 нФ	± (2,0% + 4 дгт)
Частота	2 кГц 20 кГц 200 кГц	1 Гц 10 Гц 100 Гц	± (1.0% + 3 dgt)

К началу

К началу

Настройка	Диапазон	Разрешение	Точность
Напряжение постоянного тока	320 мВ	0,1 мВ	± (0,4% + 1 дгт)
Напряжение постоянного тока	3.200 В 32.00 В 320 В 1000 В	0,001 В 0.01 В 0,1 В 1 В	± (0,4% + 1 дгт)
Напряжение переменного тока	3.200 В 32.00 В 320 В 750 В	0,001 В 0,01 В 0,1 В 1 В	± (2,0% + 2 dgt) 45-500 Гц в диапазоне 3,2 В ± (2,0% + 2 dgt) 45-1 кГц в диапазоне от 32 В до 750 В
Постоянный ток	32,00 мА 320 мА 10,0 А	0,01 мА 0,1 мА 0,01 A	± (1.5% + 1 дгт)
Переменный ток	32,00 мА 320 мА 10,0 А	0,01 мА 0,1 мА 0,01 A	± (2,4% + 2 dgt) 45 — 1 кГц
Сопротивление	320,0 Ом 3200 Ом 32,00 Ом 320,0 кОм 3,200 МОм 32,00 МОм	0,1 Ом 1 Ом 10 Ом 100 Ом 1 кОм 10 кОм	± (0,5% + 2 dgt) в диапазоне 320 Ом ± (0,5% + 1 dgt) в диапазоне 3200 Ом до 3.Диапазоны 200 МОм ± (2% + 1 dgt) в диапазоне 32,00 МОм

К началу

К началу

Настройка	Диапазон	Разрешение	Точность
Напряжение постоянного тока	600,0 мВ	0,1 мВ	± (0,5% + 2 дгт)
Напряжение постоянного тока	6,00 В 60.00 В 600,0 В	0,001 В 0,01 В 0,1 В	± (0,5% + 2 дгт)
Напряжение переменного тока (истинное среднеквадратичное значение)	600,0 мВ	0,1 мВ	± (1.0% + 3 dgt) 45-500 Гц	± (2,0% + 3 dgt) 500 — 1 кГц
Напряжение переменного тока (истинное среднеквадратичное значение)	6,000 В 60,00 В 600,0 В	0,001 В 0,01 В 0,1 В	± (1.0% + 3 dgt) 45-500 Гц	± (2.0% + 3 dgt) 500 — 1 кГц
Постоянный ток	6.000 A 10.00 A 20 A	0,001 A 0,01 A	± (1,0% + 3 дгт)
Переменный ток (истинное среднеквадратичное значение)	6.000 A 10.00 A 20 A	0,001 A 0,01 A	± (1,5% + 3 dgt) 45-500 Гц
Сопротивление	600,0 Ом 6,000 кОм 60,00 кОм 600,0 кОм 6,000 МОм 40.00 МОм	0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм	± (0,9% + 2 dgt) в диапазоне 600 Ом ± (0,9% + 1 dgt) в диапазоне от 6 кОм до 6 МОм ± (5% + 2 dgt) в диапазоне 40 МОм
Емкость	1000 нФ 10,00 мкФ 100,0 мкФ 9999 мкФ	1 нФ 0,01 мкФ 0,1 мкФ 1 мкФ	± (1,9% + 2 dgt) для диапазонов 1000 нФ и 10 мкФ для диапазонов 100 — 1000 мкФ: ± (1.9% + 2 dgt), для более 1000 мкФ: ± (5% + 20 dgt)
Частота	99,99 Гц 999,9 Гц 9,999 кГц 50,00 кГц	0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц	± (0,1% + 2 дгт)

К началу

К началу

Настройка	Диапазон	Разрешение	Точность
Напряжение постоянного тока	600.0 мВ	0,1 мВ	± (0,15% + 2 дгт)
Напряжение постоянного тока	6,00 В 60,00 В 600,0 В 1000 В	0,001 В 0,01 В 0,1 В 1 В	± (0,15% + 2 дгт)
Напряжение переменного тока (истинное среднеквадратичное значение)	600,0 мВ 6,000 В 60,00 В 600,0 В 1000 В	0,1 мВ 0,001 В 0,01 В 0,1 В 1 В	± (1.0% + 3 dgt) 45-500 Гц	± (2.0% + 3 dgt) 500 — 1 кГц
Постоянный ток	60,00 мА 400,0 мА 6,000 A 10,00 A	0,01 мА 0,1 мА 0,001 A 0,01 A	± (1,0% + 3 дгт)
Переменный ток (истинное среднеквадратичное значение)	60,00 мА 400,0 мА 6,000 A 10,00 A	0,01 мА 0,1 мА 0,001 A 0,01 A	± (1,5% + 3 dgt) 45 — 1 кГц
Сопротивление	600.0 Ом 6,000 кОм 60,00 кОм 600,0 кОм 6,000 МОм 50,00 МОм	0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм	± (0,9% + 2 dgt) для диапазона 600 Ом ± (0,9% + 1 dgt) для диапазонов от 6 кОм до 6 МОм ± (1,5% + 3 dgt) для диапазона 50 МОм
Емкость	1000 нФ 10,00 мкФ 100,0 мкФ 9999 мкФ	1 нФ 0,01 мкФ 0,1 мкФ 1 мкФ	± (1. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
