Типы зажимов: подробное руководство

Рис. 1: С-образный зажим, используемый при склеивании деревянных досок.

Зажим прочно удерживает вместе два или более предметов, предотвращая их перемещение или скольжение во время работы. Они являются важным инструментом для различных применений, от деревообработки до металлообработки, ремонта автомобилей и строительства. Доступно множество типов зажимов, каждый из которых предназначен для выполнения определенных функций и подходит для различных материалов и областей применения. В этой статье рассматриваются различные типы зажимов, их особенности, преимущества и типичные области применения.

Содержание

• Что такое зажим?
• Типы хомутов
  • Ручные зажимы
  • Механические зажимы
  • Подъемные скобы
  • Пневматические и гидравлические зажимы
  • Зажимы для труб и кабелей
  • Захваты для погрузочно-разгрузочных работ
  • Другие обычные рабочие зажимы
• Часто задаваемые вопросы

• винтовые зажимы

Что такое зажим?

Зажим — это инструмент, который надежно удерживает и фиксирует объекты или материалы на месте путем приложения сжимающей силы. Конкретная конструкция и работа зажима различаются в зависимости от его предполагаемого использования. Как правило, он состоит из пары губок или подушечек, соединенных винтом с резьбой или рычажным механизмом. Губки зажима могут быть покрыты мягкими материалами, такими как резина или пластик, чтобы предотвратить повреждение или соскальзывание зажимаемого материала. Зажимы также могут иметь дополнительные функции, такие как поворотные губки, поворотные основания и быстроразъемные механизмы, для повышения их функциональности и простоты использования.

Типы хомутов

В этом разделе подробно рассматриваются различные типы хомутов, основное внимание уделяется их конкретному применению и тому, как они работают. Зажимы доступны в различных размерах и стилях, чтобы соответствовать широкому спектру применений, и многие из них имеют регулируемые губки и другие конструктивные особенности, которые делают их более универсальными и удобными для пользователя.

Ручные зажимы

Как следует из названия, ручной зажим приводится в действие вручную. Он предназначен для удержания заготовки во время сборки, сварки, механической обработки и контроля. Популярные примеры включают в себя:

Пружинный зажим

Пружинный зажим (рис. 2) использует натяжение пружины для удержания объектов на месте. Зажим состоит из двух поворотных губок, скрепленных пружиной. Чтобы использовать зажим, сожмите его ручки вместе, чтобы открыть челюсти, и поместите объект между ними. Затем натяжение пружины надежно удерживает объект на месте. Помимо деревообработки и металлообработки пружинные зажимы также полезны для удержания на месте таких вещей, как брезент, ткани и бумага, что делает их подходящим инструментом для фотографов и художников. Они недороги, просты в использовании, и их можно найти в различных размерах и силах, чтобы удовлетворить широкий спектр применений.

Рис. 2: Пружинный зажим

Угловой зажим

Угловой зажим специально разработан для деревообработки и других ремесел, связанных с резкой и соединением скошенных углов. Зажим обычно состоит из двух металлических пластин, соединенных винтовым механизмом, что позволяет регулировать угол пластин в соответствии с углом скошенного угла.

Угловые соединения можно использовать для скрепления всего, от рамок для картин до мебели, и они особенно полезны для выполнения угловых разрезов в таких материалах, как молдинги и плинтусы. Чтобы использовать угловой зажим, сначала соедините два куска дерева вместе под правильным углом, а затем поместите зажим на стык. Затем отрегулируйте пластины, чтобы затянуть зажим, надежно удерживая кусочки дерева на месте, пока клей сохнет.

Быстрозажимной хомут

Быстрозажимной хомут (рис. 3) имеет длинный стержень с двумя мягкими губками с каждой стороны; одна челюсть движется вдоль бруска, а другая неподвижна. Рукоятка зажима представляет собой спусковой крючок, который перемещает подвижную челюсть ближе к неподвижной. Рычаг на рукоятке позволяет подвижной губке быстро скользить по стержню и регулировать расстояние между двумя губками. С помощью рычага разместите губки примерно на правильном расстоянии друг от друга, поместите губки вокруг заготовки, а затем нажмите на курок, чтобы сильнее затянуть зажим. Некоторые быстродействующие зажимы предназначены для трансформации в разбрасыватели путем изменения положения и ориентации неподвижной челюсти.

Рисунок 3: Быстродействующий хомут

С-образный хомут

С-образный хомут (рис. 1) имеет форму буквы «С». Зажим имеет плоское основание, винтовой механизм и губку, которую можно отрегулировать для удерживания предметов разных размеров и форм. С-образные зажимы работают аналогично винтовым зажимам. С помощью струбцины сначала поместите объект, который нужно зажать, между плоским основанием и зажимом, затем затяните винт, чтобы надежно удерживать объект на месте. Одним из преимуществ c-образного зажима является то, что его можно использовать в труднодоступных местах, где другие зажимы могут не подойти.

F-образный хомут

F-образный хомут представляет собой тип винтового хомута, который работает аналогично C-образному хомуту, но имеет более широкое раскрытие.

Винтовой зажим

В винтовом зажиме (рис. 4) используется винт с резьбой для приложения давления и удерживания объектов на месте. Зажим обычно состоит из двух плоских губок, соединенных винтовым механизмом. Чтобы использовать регулируемый винтовой зажим, поместите объект между губками, а затем затяните винт, чтобы оказать давление и зафиксировать объект на месте.

Одним из преимуществ винтовых зажимов является то, что они могут обеспечить очень прочное и надежное удержание предметов, что делает их полезными для приложений с большим давлением или силой. Однако они также могут занимать больше времени, чем другие зажимы, поскольку для регулировки давления требуется вращение винта. Кроме того, их может быть сложнее использовать в ограниченном пространстве, поскольку винтовой механизм может затруднить позиционирование зажима именно там, где это необходимо.

Рис. 4: F-образный хомут — это разновидность винтового хомута

Стопорный хомут

В стопорном хомуте используется кулачковый механизм, обеспечивающий переменное, регулируемое усилие зажима. Кулачковый механизм — это деталь машины, преобразующая вращательное движение в поступательное. Кулачковый механизм запирающего зажима управляется скользящей рукояткой, которая контролирует движение губок и величину прилагаемой силы зажима. Стопорные зажимы бывают различных типов, например, с прямыми губками, изогнутыми губками и игольчатыми губками. Их можно использовать для различных применений, включая сварку, строительство и ремонт автомобилей.

Механические зажимы

Механические зажимы представляют собой простые механизмы, в которых для удержания материала используются четыре основных компонента. К ним относятся рукоятка переключения, зажимной рычаг, рычаги и основание. Эти устройства используют механическую силу и не зависят от внешних источников энергии.

Обычные механические зажимы включают:

Струбцина

Одним из типов зажимов для стола является струбцина, которая крепится к верстаку или столу. Зажим состоит из плоского основания, прикрепленного к верстаку, и поворотной губки, которую можно отрегулировать для удерживания предметов разных размеров и форм. Поскольку они крепятся к верстаку, верстачные зажимы более надежны, чем другие зажимы.

Краевой зажим

Краевой зажим удерживает объекты вдоль их краев, а не лицевых поверхностей. Эти зажимы имеют три отдельных винта, которые позволяют пользователю контролировать положение зажима по двум осям, что делает его идеальным инструментом для таких задач, как удерживание деталей для стыковой сварки или склеивания сборки.

Подъемные захваты

Для подъема можно использовать следующие захваты:

Подъемный захват для вертикальной пластины

Захват для подъема вертикальной пластины используется в промышленных условиях для захвата и подъема больших тяжелых стальных пластин в вертикальном положении. Зажим имеет пару губок, которые открываются и закрываются с помощью винтового механизма или гидравлической силы и оказывают давление на пластину с помощью ряда зубцов или захватных элементов. Вертикальные подъемные захваты для листового металла в основном используются в таких областях, как судостроение, строительство и производство тяжелого машиностроения, где способность поднимать и манипулировать большими листами имеет решающее значение для производственного процесса.

Цепной зажим с замком

Зажим с запирающей цепью (рис. 5) состоит из цепи, которая обвивается вокруг перемещаемого объекта (объектов), причем каждый конец цепи прикреплен к захватывающему механизму. Механизм захвата использует кулачковую или клиновую систему для приложения силы к цепи, что обеспечивает надежный и регулируемый захват объекта. Блокирующие цепные зажимы широко используются при такелаже и подъеме тяжелой техники или оборудования, а также в строительстве и металлообработке. Эти зажимы отлично подходят для подъема предметов неудобной или неправильной формы.

Рис. 5: Цепной зажим

Зажим для балки

Зажим для балки прикрепляет и фиксирует несущую конструкцию, такую ​​как балка или труба, к другой конструкции, такой как опорный кронштейн или каркас здания. Изготовленный из прочных материалов, таких как сталь или алюминий, балочный зажим использует различные фиксирующие механизмы, в том числе установочные винты, губки, штифты и подпружиненные механизмы для обеспечения надежного соединения.

Пневматические и гидравлические зажимы

Гидравлические и пневматические зажимы используют давление жидкости для создания и поддержания усилия зажима. Гидравлические зажимы используют масло или другие гидравлические жидкости для создания давления, а пневматические зажимы используют сжатый воздух или газ.

Стандартный пневматический зажим

Стандартный пневматический зажим использует пневматический цилиндр для зажима заготовки. Сила зажима регулируется давлением воздуха, подаваемым на цилиндр, который сжимает пружину, позволяя зажиму закрыться. Стандартные пневматические зажимы больше подходят для прочных материалов, поэтому точное усилие зажима не требуется.

Пневматический силовой зажим

Пневматический силовой зажим использует замкнутую систему обратной связи и пропорциональный клапан для точного управления усилием зажима. Этот тип зажима подходит для хрупких заготовок, которые могут сломаться, если не отрегулировать усилие зажима.

Гидравлический зажим

Гидравлический зажим использует физические принципы гидромеханики для создания и передачи усилия. Он состоит из гидравлического цилиндра, обычно приводимого в действие насосом, который приводит в движение поршень или плунжер для приложения давления зажима к заготовке. Гидравлические зажимы широко используются в промышленных приложениях, требующих больших усилий, особенно в металлообработке, обеспечивая точное и надежное усилие зажима при минимальном вмешательстве оператора.

Хомуты для труб и кабелей

Хомуты для труб и кабелей фиксируют и поддерживают трубы, кабели, кабелепроводы и другие аналогичные компоненты в промышленности и строительстве.

Стандартный хомут для труб

Стандартный хомут для труб (рис. 6) прикрепляет и фиксирует трубы, трубы или другие цилиндрические объекты к стационарной конструкции, такой как стена или потолок. Этот зажим состоит из двух полукруглых губок, соединенных стержнем с резьбой и стянутых винтом, который сжимает губки вместе для захвата зажимаемого объекта.

Рисунок 6: Зажимы для труб

Зажим для троса

Зажим для троса используется для закрепления концов троса. Он состоит из U-образного болта, седла и двух гаек. Он предназначен для приложения давления к проволочному канату и его надежного захвата, а также для распределения нагрузки по зажиму. Зажимы для проволочных канатов обычно используются в таких отраслях, как горнодобывающая, строительная и морская, где они крепят и закрепляют канаты, кабели и другие компоненты в суровых и сложных условиях.

Зажим заземления

Зажим заземления — это электрический компонент, который устанавливает соединение с низким импедансом между проводником и заземляющим электродом, обычно металлическим стержнем или пластиной, зарытым в землю. Зажимы заземления надежно захватывают проводник, обеспечивая надежное электрическое соединение, которое эффективно рассеивает электрическую энергию в землю, предотвращая опасность поражения электрическим током и защищая оборудование от повреждений. Заземляющие зажимы используются в различных приложениях, включая системы распределения электроэнергии, телекоммуникационные сети и промышленные объекты.

Погрузочно-разгрузочные захваты

Погрузочно-разгрузочные захваты — это общий термин для устройств, облегчающих перемещение больших грузов, от сырья до готовой продукции. Общие устройства этой категории включают:

Зажимы для листового металла

Зажимы для листового металла работают аналогично блокирующим зажимам. Однако губки зажима для листового металла шире, что делает их более эффективными для удержания листового металла.

Зажим Dimide

Зажим Dimide имеет С-образный корпус с резьбовым болтом, проходящим через его центр, который вращается для перемещения губок вместе или врозь. Он работает аналогично c-образному зажиму, но может прикладывать значительно большее усилие зажима в приложениях с высокими требованиями.

Хомут Мармана

Хомут Мармана используется для соединения двух компонентов в аэрокосмической системе, как правило, для обеспечения и поддержания целостности потока жидкости или газа. Зажим Marman имеет специальную конструкцию с разрезным кольцом, обеспечивающую высокую степень регулируемости и приспособляемости к изменениям размера и формы компонентов.

Силовые зажимы

Силовые зажимы представляют собой электромеханические устройства с комбинацией электродвигателей, шестерен и систем управления для автоматического и надежного захвата объектов с высокой силой и точностью. Усилие зажима, генерируемое этими устройствами, можно точно контролировать с помощью передовых датчиков и систем обратной связи, которые могут обеспечить точное позиционирование и предотвратить повреждение деликатных или хрупких материалов. Эти зажимы часто интегрируются в роботизированные системы и промышленное оборудование для облегчения автоматизированных процессов производства и обработки.

Ножничный зажим

Ножничный зажим захватывает и фиксирует объекты с высокой степенью точности и силы. Этот инструмент имеет два противоположных металлических лезвия, шарнирно закрепленных в центральной точке поворота. Одно или оба лезвия имеют зазубренные зубцы для улучшения захвата. Рычаг или ручка управляет зажимом, открывая и закрывая лезвия ножницами. Ножничные зажимы обычно используются в промышленных и лабораторных условиях для таких задач, как удержание и манипулирование хрупкими или опасными материалами.

Другие стандартные рабочие зажимы

Зажим для фоторамки

Зажим для фоторамки — это деревообрабатывающий инструмент, который фиксирует углы рамы в процессе склеивания. Это устройство имеет регулируемый зажимной механизм, который приводится в действие винтом или рычагом. Механизм оказывает давление на углы рамы.

Зажим для створки

Зажим для створки — это деревообрабатывающий инструмент, который имеет длинную узкую балку из прочного материала, такого как сталь или алюминий, для обеспечения значительного зажимного усилия. Эта балка поддерживается парой зажимов, которые прикреплены к подвижной штанге, которую можно регулировать по длине балки. Зажимы для створки используются в мебельном производстве и других деревообрабатывающих производствах, чтобы удерживать два или более куска материала вместе, пока клей высыхает, или при выполнении сложных столярных работ.

Рис. 7: Хомут для створки

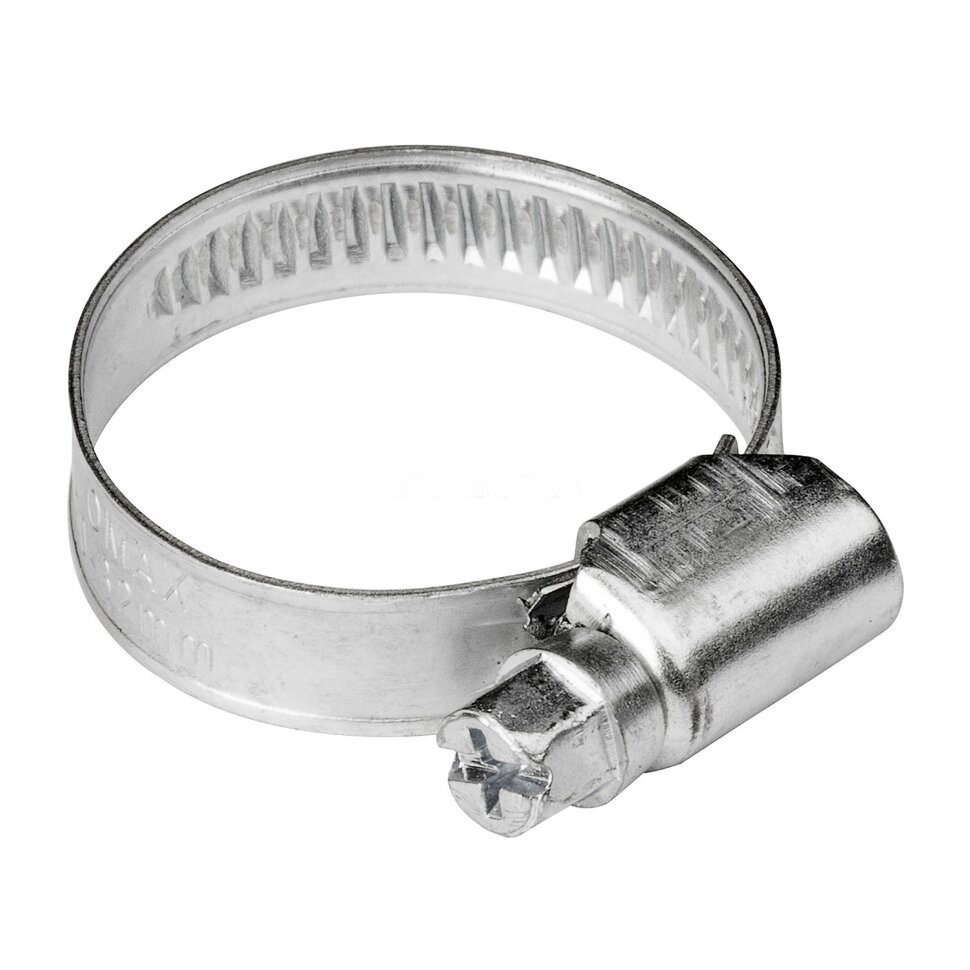

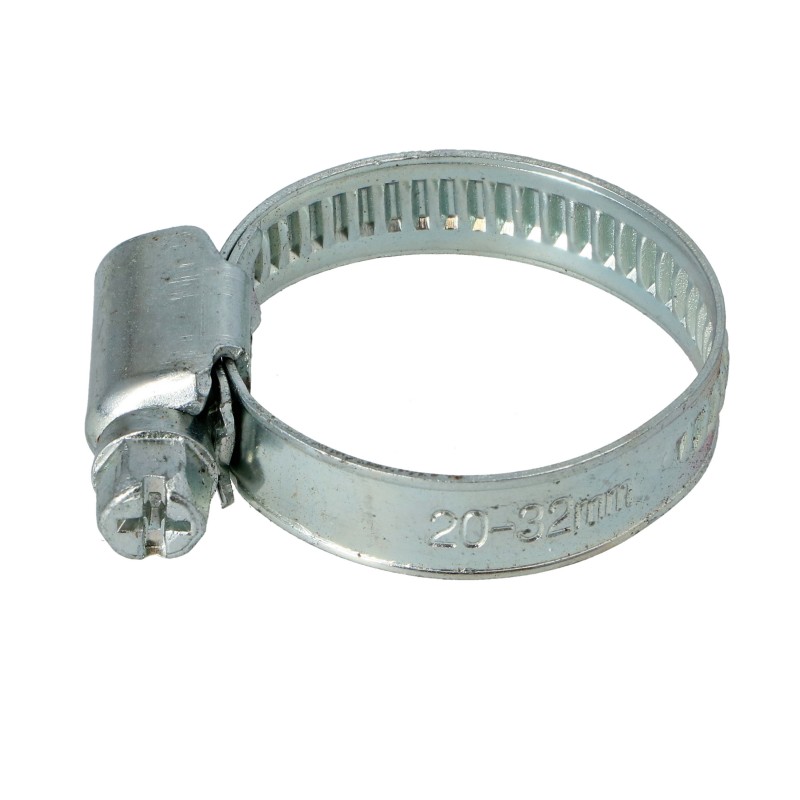

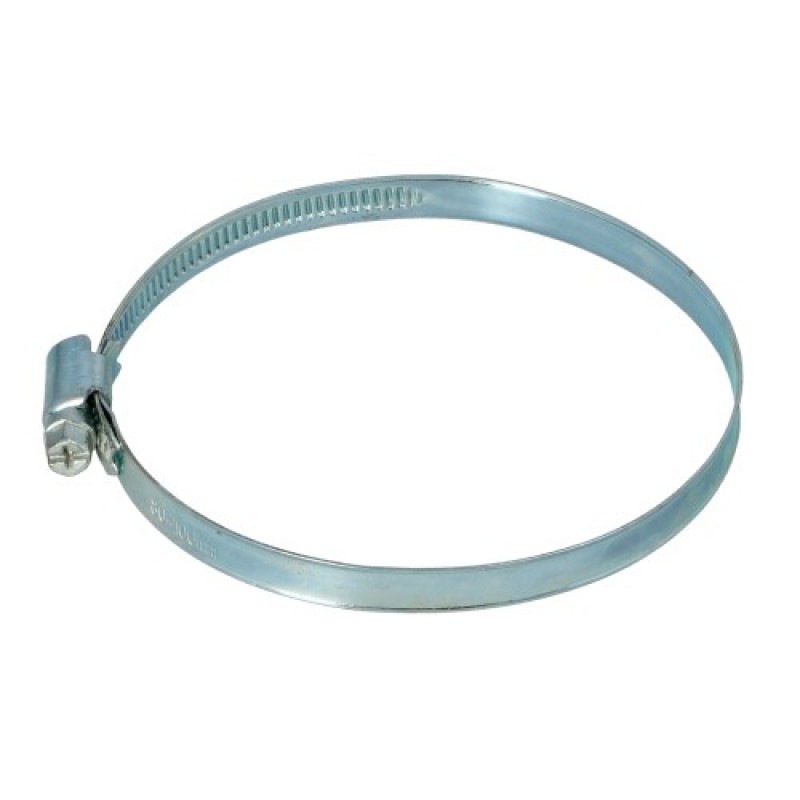

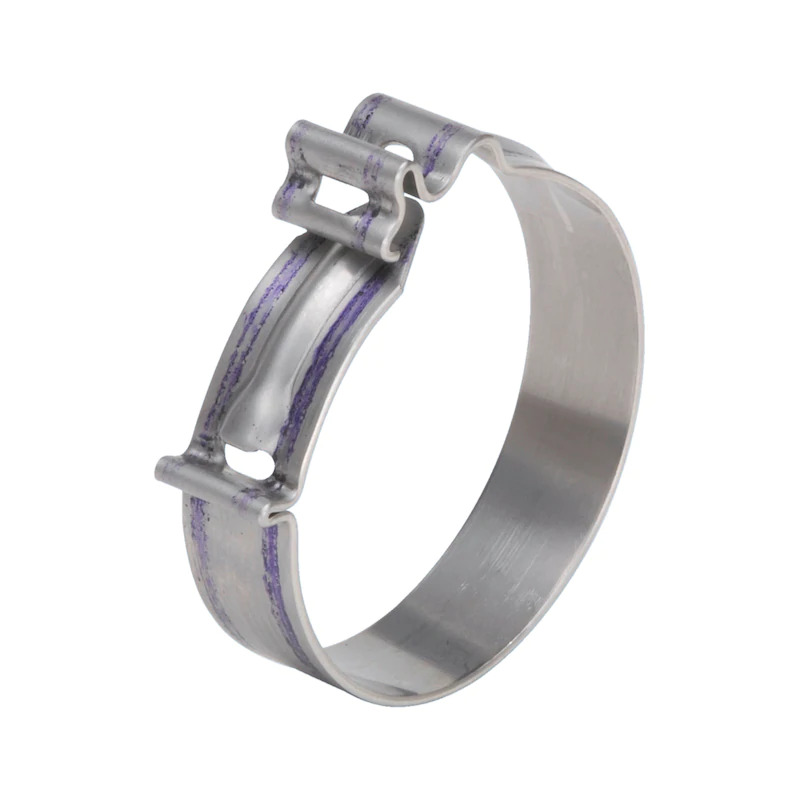

Хомут для шланга

Хомут для шланга крепит гибкий и сжимаемый шланг к фитингу или штуцеру. Он состоит из круглой металлической ленты, часто из нержавеющей стали, с червячной передачей или винтовым механизмом, который регулирует диаметр ленты и натягивает ее вокруг шланга. Хомуты для шлангов являются важными компонентами в широком спектре промышленных, автомобильных и сантехнических применений, где они используются для предотвращения утечек, обеспечения герметичности и поддержания целостности и безопасности системы транспортировки жидкости или газа.

Рис. 8: Зажим для шланга с червячной передачей

Зажим для шкафа

Зажим для шкафа скрепляет детали шкафа во время процесса сборки. Зажим имеет скользящую губку, которая прикладывает значительное усилие к соединяемым деталям. Зажимы для шкафов доступны в различных типах, включая стержневые хомуты, хомуты для труб и параллельные хомуты, каждый из которых имеет уникальные характеристики и области применения.

Зажим Kant-Twist

Зажим Kant-Twist зажимает и удерживает заготовки на месте во время механической обработки, сварки или других производственных процессов. Этот специализированный зажим имеет уникальную конструкцию, в которой используется комбинация кулачка, рычага и фиксирующего механизма, обеспечивающая мощное зажимное усилие с минимальными усилиями. Кулачок и рычаг работают вместе, чтобы обеспечить быстрое зажимное действие, которое быстро и эффективно фиксирует заготовку, а блокирующий механизм гарантирует, что зажим надежно останется на месте во время процесса обработки.

Зажим для полотна

Зажим для полотна используется в деревообработке и столярном деле для фиксации больших заготовок в процессе сборки. Этот инструмент специально разработан для приложения зажимного усилия к краям заготовки, обеспечивая тем самым равномерный и стабильный захват по всей поверхности. Зажим для полотна имеет ряд поворотных губок, которые можно регулировать и фиксировать на месте для работы с материалами различной толщины.
