Фундамент под мангал из кирпича: Фундамент под барбекю своими руками

мангала или барбекю своимии руками

Содержание

1. Когда нужно возводить
2. Особенности строительства
3. Какие виды фундамента рекомендуют устанавливать
4. Монолитный
5. Бутобетонный
6. Опорно-свайный
7. Изготовление фундамента для кирпичного мангала или барбекю
8. Что делать вначале
9. Роем котлован
10. Собираем опалубку, формируем подошву
11. Армирование
12. Приготовление бетонной смеси
13. Бетонирование
14. Нюансы возведения фундамента под печь из металла

Наличие на даче уличного барбекю, бани с каменкой или камина на дровах внутри дома уже стало традиционным элементом ее обустройства. А вот длительность и безопасность использования печи во многом зависят от качества сделанного основания.

Подходящий фундамент для печи и материалы для него выбираются с учетом многих факторов (вес и расположение устройства, тип грунта под ним). В статье мы подробнее рассмотрим нюансы строительства различных видов фундамента и предоставим пошаговую инструкцию для его создания своими руками.

Когда нужно возводить

Печное основание не делают только в том случае, если вес конструкции не превышает 750 кг. Сооружение можно установить на лист асбеста, укрытый сверху железом. Во всех остальных случаях кладка фундамента обязательна.

Фото: кирпичный печной комплекс

Чтобы точно рассчитать вес изделия, нужно учесть:

1. Насколько габаритной и тяжелой будет кирпичная кладка. Для этого рекомендуется использовать формулу: 1350*V, где 1350 – это вес 1 м³ кладки в кг, V – объем в м³.
2. То, что выложенная печка весит в два раза больше, чем в высохшем состоянии.
3. Если планируется облицовка изделия, то количество материалов на нее тоже нужно взять в расчет.

Тематический материал:

• Какой кирпич выбрать для печи
• Барбекюшница из кирпича своими руками
• Печь-мангал для беседки

Особенности строительства

Чтобы конструкция прослужила долго, при кладке фундамента стоит учесть несколько важных советов:

1. Располагают его ниже точки промерзания грунта. Такое размещение позволит предотвратить влияние сезонного колебания температуры на почву. Показатель в каждом регионе существенно отличается.
2. Основа должна быть больше печи минимум на 20 см. Особенно это касается банной каменки, поскольку она постоянно подвергается воздействию влаги.
3. Тяжелую конструкцию свыше 1000 кг ставят на стабильном, твердом грунте, который не начнет давать усадку под большим весом.
4. При строительстве на влажной почве стандартный кирпич заменяют на железняк. Сверху его заливают бетонным раствором или смесью с бутом.

При расчете глубины заложения, выборе типа фундамента важно учесть уровень залегания грунтовых вод и такое явление, как верховодка (скопление воды в верхних слоях почвы). К примеру, при высоком уровне нельзя заливать монолит. Под действием влаги бетон начнет трескаться.

Какие виды фундамента рекомендуют устанавливать

Рассмотрим все за и против каждого типа и нюансы возведения подробнее.

Монолитный

Бетонная плита считается надежной основой в случае, когда печь установлена внутри помещения и не подвержена влиянию влаги. Не подойдет она и к конструкциям с большими габаритами. Даже хорошо армированный монолит не справится с такой нагрузкой. Хотя цена монолитного фундамента невелика.

Фото: плитное основание

Бутобетонный

Для его кладки рекомендуется брать камни в диаметре не более 15 см. Если фундамент небольшой по площади, то достаточно одного слоя бута. Для заливки габаритного участка потребуется несколько слоев, каждый из которых заливается поэтапно раствором после высыхания предыдущего.

Бутобетонный фундамент обладает высокой прочностью, цена на него доступна и он популярен у печников.

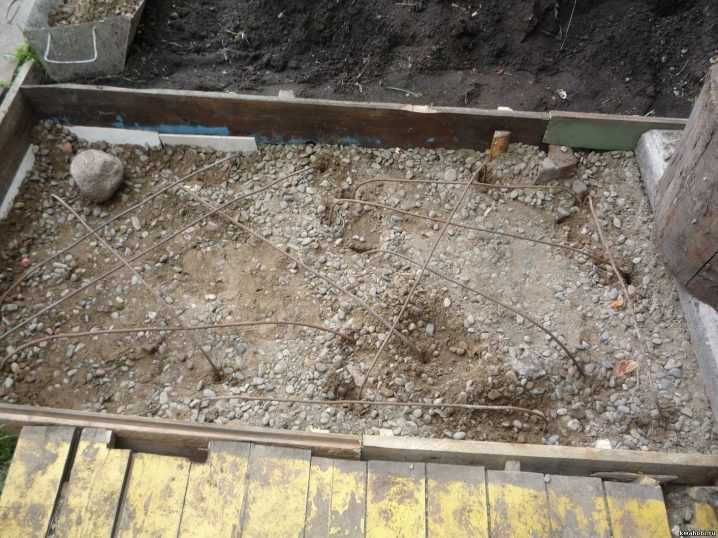

Фото: монтаж бутобетонного основания

Гидроизоляция обязательна. Оптимальный вариант – изнутри выстелить стенки опалубки рубероидом.

Для замеса раствора берут марку цемента не ниже М400.

Заливка бутобетонного основания завершается, когда до чистового пола остается 7 см.

Опорно-свайный

Целесообразно устанавливать на сложных, подвижных грунтах или в болотистой местности, поскольку цена материалов будет в разы дороже, чем у других видов.

Чтобы выполнить установку бетонных свай правильно, следует учесть такие моменты:

1. Согласно чертежу на нужную глубину бурят отверстия в форме цилиндра диаметром не более 20 см.
2. В каждый из них засыпают слой щебня 15 см, трамбуют.
3. После этого вырезают из рубероида трубки необходимой длины и вставляют в отверстия. Этот материал не только выступает как гидроизоляция, но и служит опалубкой.
4. Следующий шаг – заливка раствора внутрь проемов. Время застывания – 1 неделя.
5. Как только опоры будут готовы, можно приступать к монтажу железобетонной плиты.

В процессе строительства рекомендуется оставлять свободное пространство между основанием и почвой, чтобы усадка фундаментной конструкции проводилась естественным образом.

Винтовые сваи не стоит применять при возведении беседки и печи в ней на склонах, в подтапливаемых районах.

Изготовление фундамента для кирпичного мангала или барбекю

На фото изображена схема возведения типичного бутобетонного основания. Разберем его строительство пошагово.

Что делать вначале

Согласно руководству мастеров, в первую очередь принимается решение о размерах печи, месте ее положения в доме, с какой стороны будет идти дымоход.

Последние два фактора особенно важны для деревянных домов, чтобы не нарушить требования пожарной безопасности.

Для выхода дымовой трубы не должны быть препятствием потолочные балки, стропильная система крыши.

Если вы собираетесь делать русскую печь, то ее основа не должна соприкасаться с фундаментом дома.

А вот с обустройством уличной барбекюшницы все гораздо проще. Здесь не нужно особых расчетов и подбора расположения элементов. Главное, чтобы дым из трубы не создал дискомфорт соседям и жильцам дома.

Роем котлован

Выполняем разметку, определяем уровень промерзания грунта.

Для сухой песчаной почвы хватит котлована глубиной в 0,5 м, для пучинистой – от 1 м.

Длина и ширина берутся немного больше с учетом опалубки. Дно выравнивается, трамбуется.

Собираем опалубку, формируем подошву

Представляет собой ящик без дна нужной высоты по размерам фундамента. Ее можно сделать из деревянных досок толщиной в 2 см. Их сбивают между собой, формируя щиты, фиксируют в яме распорками. Изнутри опалубку гидроизолируют одним из материалов:

• рубероидом;
• горячим битумом;
• пергамином;
• толем.

Фото: обустройство опалубки

Как только установка завершена, следует приступать к обустройству подошвы основы. Для этого на дно котлована укладывают слой крупного бута. Зазоры между ним засыпают щебнем и песком, трамбуют, заливают жидким раствором в консистенции 1:3, где на одну часть цемента приходится три части чистого песка.

Армирование

Чтобы усилить конструкцию и продлить срок ее службы, рекомендуется уложить на дно несколько рядов металлической сетки или проволоки.

Приготовление бетонной смеси

Смесь должна использоваться в том объеме, чтобы ее можно было полностью израсходовать за несколько часов. Консистенция раствора – густая сметана. Замешивать лучше строительным миксером, дрелью с насадкой-венчиком или бетономешалкой.

Подробную инструкцию по приготовлению качественного бетона вы найдете здесь: «Пропорции цемента и песка для фундамента».

Бетонирование

На следующем этапе оценивают остаточную глубину фундамента. При необходимости укладывают еще слой бута и покрывают раствором. Если печь небольшая, то достаточно и одного. Окончательная заливка выполняется под уровень. После просушки до границы чистого пола укладывают 1–2 ряда кирпичей. Фундаменту дают еще неделю на застывание, и можно приступать к строительству печи.

Нюансы возведения фундамента под печь из металла

Хоть такая конструкция в разы легче кирпичной, заливать под нее основание все же требуется.

Рекомендуемая глубина котлована – 0,5 м. Опалубку делать необязательно, но желательно. На дно насыпают слой щебня в 30 см и проливают раствором 1:4 (цемент и песок). Дают сутки на застывание. После этого сверху настилают рубероид. Далее выполняют окончательную заливку по уровню.

Выводят фундамент до чистового пола кладкой 1–2 рядами керамического кирпича. Им же можно делать облицовку печи. Такое мероприятие увеличит теплоотдачу конструкции.

К возведению основания необходим тщательный подход, без спешки и экономии на материалах. Поэтому если вы не уверены в своих силах, то лучше пригласите в помощь специалистов-печников либо выполняйте основные процессы под их руководством. Ведь надежный фундамент – гарантия долговечности конструкции.

Как сделать мангал из кирпича своими руками

Оглавление:

• Главное — последовательность!
• Подготовим фундамент
• Начинаем работу, кладем кирпичи!

Пожалуй, многие согласятся, что нет ничего лучше, чем отдых на природе. Задорно смеяться, играя всей компанией в активные игры, наслаждаться приятными беседами со своими близкими друзьями и все это скрашивать приятным ароматом шашлычка что может быть лучше? Потому нет ничего удивительного в том, что многие мастера мечтают сделать мангал из кирпича своими руками. Он прекрасно дополнит дачный участок местечком, в котором можно отдохнуть душой и телом и сотворить настоящий кулинарный шедевр.

Схема кирпичного мангала.

Что касается материалов, из которых можно собственноручно сделать современный мангал, то они бывают совершенно разными, однако нам нужен мангал, который можно будет использовать на открытом воздухе. Бывают мангалы из металла или природного камня, но можно рассмотреть и другой вариант. Например, как сделать мангал из кирпича своими руками?

Главное последовательность!

Чтобы сделать мангал своими руками, вам необходима четкая инструкция и верные схемы постройки. В первую очередь необходимо определиться с его местонахождением. В идеале, мангал из кирпича разумнее разместить непосредственно около места вашего отдыха, например, около беседки, где вас всегда будет ждать голодное семейство, нагулявшее аппетит и соблазняющееся ароматами. Подобный мангал уже будет иметь фундамент и при желании может даже входить в комплекс целой постройки для готовки, поэтому вам нужно подготовить достаточно места для осуществления задумки. Также не следует начинать постройку там, где находятся легковоспламеняющиеся материалы, расположить его нужно подальше от всяких строений. Не следует забывать, что дым от вашего барбекю является не только ароматным и возбуждающим пищевые рецепторы, но и достаточно едким, поэтому при постройке мангала необходимо учитывать превалирующее направление, то есть возможное направление ветра, и позаботиться о максимальном отводе дыма от людей.

Схема размеров кирпичного мангала.

Когда вы решаете, какой именно мангал своими руками сделаете, вы должны в первую очередь четко представлять его размеры и внешний вид. Для того чтобы построить мангал из кирпича, вам понадобится:

• печной кирпич (обычный кирпич не подходит для работы с высокими температурами),
• цемент,
• песок,
• бутовый камень,
• щебень или гравий,
• лопата,
• строительная рулетка,
• известь,
• металлические прутья и арматурная сетка,
• бетономешалка,
• обрешетка,
• болты, шурупы,
• другие строительные инструменты.

Вернуться к оглавлению

Подготовим фундамент

Схема строения фундамента под мангал.

Чтобы в будущем предотвратить непредвиденные разрушения и сделать по-настоящему устойчивый мангал, подготовьте бетонное основание для него. Подход к этому делу с ответственностью гарантирует качественный результат в итоге. Если говорить обобщенно, то наличие фундамента необходимо для устойчивости мангала из кирпича, который будет иметь большой вес. Для начала вы должны выкопать яму, параметры должны быть обусловлены длиной, шириной и весом вашего самодельного мангала. Дальнейшие действия будут зависеть от материала, из которого будет сделан фундамент.

Если вы собрались делать фундамент из бутобетона, то первый шаг это постройка основания. Строится опалубка. Она состоит из досок, которые скрепляются между собой гвоздями с внутренней стороны опалубки. Изнутри она обшивается рубероидом или обмазывается битумом, дабы цемент не имел возможности вытечь наружу. Большого размера камни 16 см в диаметре лягут одним слоем, а расстояния между камнями можно легко заполнить щебнем или гравием. Затем следует залить раствором цемента (четверть всего цемента и три четверти песка). Количество рядов определяется глубиной вырытой ямы, которую подготовили под фундамент. Вам стоит сделать перерыв на пару дней, как только вы покроете поверхность верхнего слоя гидроизолирующим материалом.

Если вы собрались делать фундамент из бетона, то действия будут немного иными.

На дно ямы следует уложить арматуру и залить бетоном после того, как вы покроете ее маленьким слоем мокрого песка. Опалубку при желании можно выполнить из фанеры. Требуется нанести слой гидроизолирующего средства на уже подсохший бетон.

Вернуться к оглавлению

Начинаем работу, кладем кирпичи!

Итак, как было сказано выше, для того чтобы сделать отменный мангал из кирпича своими руками, подойдет только печной кирпич.

Схема кладки мангала: 1, 3 – Бетонная плита, 2 – Арка, 4 – Пустоты, 5 – Фундамент, 6 – Щебень, 7 – Кусочки кирпичей и плитка, 8 – рубленые кирпичи, 9 – Кусочки плитки, 10 – Обрамление дымохода, 11 – Бетон.

Следует предупредить, что перед укладкой кирпичи необходимо периодически сбрызгивать водой, так как они очень быстро впитывают воду, которая также будет присутствовать в цементном растворе. Если не дать кирпичам напитаться водой изначально, то кладка мангала будет некачественной и ненадежной, так как вся вода из цементного раствора уйдет в кирпичи, и «скрепляющий» элемент станет неполноценным.

Снимите опалубку и выполните на фундаменте разметку, где будет находиться ваш мангал. Первый слой рекомендуется выложить насухо для того, чтобы иметь представление, как будут располагаться кирпичи вашего мангала. На этом этапе следует приготовить скрепляющий раствор, схема приготовления которого предельно проста: 1 часть цемента соединяем с 1 частью гашеной извести и досыпаем 3 части песка, льем воду. Раствор должен получиться равномерным и густым.

Старясь соблюдать шахматный порядок, выкладывайте первые 5 рядов кирпича. Класть начинайте с углов, затем, не торопясь и качественно, закладывайте пространство в центре. Тем, кто желает получить идеально ровный мангал, на помощь приходит строительный уровень для проверки. Еще можно использовать отвес, помогает в проверке вертикальной ровности.

Металлическими углами перекройте углы после того, как закончены 6 рядов, и выложите еще 2. Дальше нужно выложить еще 3 ряда кирпичей сплошной кладкой. Полдела сделано, получившаяся на этом этапе ровная поверхность идеально подходит для строительства той части мангала, на которой и будете творить кулинарные изыски. Она будет состоять из 3х рядов. Именно на этом этапе следует добавлять завершающие элементы вашего мангала стальные крепления для шампуров, сделать проемы для того, чтобы воздух смог проступать к углям.

Также вы можете оснастить свой мангал решетками для барбекю. Для того чтобы улучшить внешний вид мангала, вы можете изначально продумать для него наличие полок для топлива, для различных столовых приборов, которые будут помогать вам в готовке. Сделайте навес над жаровней, благодаря которому плохая погода больше не будет помехой для семейного мероприятия. Пожалуй, это и есть окончание работ над мангалом из кирпича своими руками.

Теперь вы знаете, как сделать мангал эту полезную и необходимую вещь. С такой конструкцией ваш семейный отдых на природе будет просто незабываемым, наполненным радостями, весельем и по-настоящему вкусной едой!

чертежи, пошаговые инструкции

Мангал из кирпича — специальный мангал для приготовления шашлыка, построенный из кирпича. Солидный мангал из кирпича зачастую более функционален и используется в качестве гриля и барбекю, а нередко на нем готовят и другие блюда, даже просто предварительно разогревая пищу. Тоже интересный арт-объект на загородном участке. Вокруг такого заведения приятно собираться большой компанией.

Как выбрать место?

• Не забывайте, что это сооружение является объектом повышенной пожароопасности. Не следует располагать вблизи дома, деревянных и других легковоспламеняющихся хозяйственных построек.
• Строение не должно быть слишком далеко от места отдыха. Идеальный вариант — рядом с беседкой или возле летней кухни. Можно поставить широкий навес, который не только защитит мангал из кирпича от осадков, но и накроет пару скамеек и стол.
• Обязательно обустройте сайт. Рядом не должно быть клумб или грядок, так как от жары трава просто завянет. Стоит рассмотреть удобный подход, а лучше несколько. Рядом не должны располагаться туалет и мусорные контейнеры.
• Если ветер постоянно дует в одну сторону, следите за тем, чтобы дым не попадал в окна жилых домов.

Что нужно для строительства?

Лучший материал для строительства — шамотный кирпич (печной). Выдерживает большие перепады температур и не разрушается. В качестве раствора для кладки используют глину с песком. Но требует предварительного замачивания.

Для кирпичного уличного мангала необходим хороший фундамент, а значит, нужен строительный материал для фундамента (цемент, песок, бутовый камень, фанера или доски для опалубки, арматура, камни и щебень).

Также понадобятся металлические уголки, решетки, защелки, лист железа. Если вы планируете сделать нишу и рабочее место, то вам нужна столешница из камня, дверцы можно сделать из дерева или металла.

Из инструментов потребуются:

• лопата;
• Мастер в норме;
• уровень;
• ведер для растворов;
• бетономешалка или корыто;
• Циркулярная пила.

Обязательно разрабатывается проект или берется готовый. По нему не только удобно выполнять работы, но и рассчитывать необходимое количество материалов. Небольшой запас никогда не помешает, а большие излишки бесполезны.

Заливка фундамента

Для стационарной кирпичной решетки требуется фундамент:

• Необходимо выкопать яму в соответствии с размерами проекта.
• Выложить дно котлована бутовым щебнем, установить опалубку (лучше смочить).
• Далее котлован заливается бетонной смесью из цемента и песка в пропорции 1:3, но послойно и укладкой армирующей сетки. Арматура ни в коем случае не должна лежать на дне приямка. Если яма небольшая и стены ровные, то опалубка не нужна.
• Сверху фундамент накрывают рубероидом или обычной пленкой.
• В жаркую погоду для равномерного высыхания основания рекомендуется иногда сбрызгивать его водой. Бетон схватится и высохнет за 1-2 недели. Кладка кирпича осуществляется только после полного застывания фундамента.
• За это время можно приготовить глиняный раствор. В кадке необходимо вымачивать глину в течение недели, периодически помешивая и при необходимости подливая воду. Затем добавьте песок. Хороший раствор по консистенции напоминает густую сметану, он должен легко браться руками и не растекаться.
• Легко проверить качество раствора. Для этого смешайте небольшое количество глины с сухим песком. Скатайте его в жгут диаметром 1 см. Он не должен терять форму, трескаться или растекаться.

Фундамент под мангал обязателен, это ответственная часть работы

Кладка кирпича

Накануне кирпич рекомендуется облить водой или опустить на 20-30 секунд непосредственно перед укладкой. Это обеспечит лучшее сцепление с грунтом, а сам материал не будет забирать влагу из глины.

Порядок кирпичного барбекю показан на следующем рисунке. Если вы хотите нарисовать свой ордер, то удобнее всего это сделать на листе бумаги в клетку.

Так выглядит заказать мангал

Самый простой способ кладки кирпича для мангала — это сдвигать каждый ряд на полкирпича, затем один или другой. Начинать укладку основания следует от углов к центру по ранее размеченным линиям. Через каждые 3 ряда делать проверку уровнем и отвесом, а также класть армирующую сетку.

Первый ряд кладки, как и второй, выполняются сплошными. Цоколь может иметь разную высоту, в зависимости от проекта, и несколько отсеков, в которых удобно хранить дрова, древесный уголь, некоторую посуду и т.д.

Далее приступаем к кладке топки (центральная часть).

Для мангала можно использовать сборное железобетонное основание с армированием или выложить его из кирпича.

Если топку планируется сделать арочной, ее используют по окружности. Между кирпичами оставляют зазор в 1 см. Лучше всего для этого использовать чипсы. Так вы сможете равномерно распределить кирпичи. Только после этого пространство опрыскивают водой и заливают раствором. Окружность оставляют на 1-2 дня.

Сверху топку накрывают железобетонным брусом или железным уголком. На перемычку сверху выкладывается еще 1 ряд кирпичей.

При укладке рекомендуется оставлять небольшие зазоры, это позволит проникнуть воздуху, и горение будет лучше.

Если мангал из кирпича планируется использовать в качестве мангала, то нужно заранее продумать место установки мангала. Для этого делаются небольшие выступы. Сама решетка размещается на стержнях арматуры, заделанных в стены здания. Можно сделать несколько выступов, чтобы можно было разместить сетку на разных уровнях.

Далее ставятся ветровые стены и делается дымосборник. Труба крепится к опорным столбам и постепенно сужается. Это самая простая конструкция. А для защиты от осадков над ним устанавливается металлический козырек.

В простых схемах мангалов из кирпича труба может полностью отсутствовать, как и ветровые стены.

Облицовка и навес

Для того, чтобы постройка прослужила как можно дольше, необходимо построить навес для машины.

Он может быть:

• общим и охватывать всю зону отдыха;
• находиться прямо над жаровней.

Для этого под стойки навеса делаются бетонные основания или крепятся к основанию. Опоры могут быть металлическими или деревянными. В последнем случае по правилам пожарной безопасности они должны быть не менее чем в 16 см от конструкции и обработаны специальными антисептиками.

Крыша для навеса делается абсолютно из любого материала. А вот если он будет сочетаться с крышей дома и другими хозяйственными постройками, мангал из кирпича гармонично впишется в общий ландшафт.

Конструкцию можно оставить как есть, лишь слегка пройдя шлифовальный станок. Можно покрывать специальными красками для кирпичных печей. Интересно смотрится украшение из декоративного камня. Также можно использовать специальный пластырь.

Также можно использовать различные декоративные элементы не только на самом мангале, но и на дверцах встроенных шкафов, полках и т.д.

Посмотрите следующее видео, где наглядно показан процесс строительства кирпичного мангала.

Проекты, схемы и чертежи

Существует множество готовых проектов мангалов из кирпича, различных по сложности исполнения, стоимости и декоративным возможностям. Вы можете разработать собственный чертеж на основе существующих схем.

Представляем схему мангала, по которой легко построить мангал из кирпича своими руками.

Обычно высота от земли до жаровни определяется как расстояние от уровня руки до пола. Если хозяин высокого роста, то топка будет достаточно высокой. Ширина жаровни не превышает 30 см, иначе в нее просто провалится стандартный шампур. В длину чаще всего не превышает 1 м, из расчета на 10 шампуров.

Построить мангал из кирпича своими руками можно по следующему чертежу.

Возможно, этот рисунок подойдет вам больше?

Еще один чертеж и реальное фото к нему, пошаговая инструкция по строительству мангала из кирпича.

Пошаговая инструкция по строительству мангала

Самый простой вариант

Самый простой мангал из кирпича имеет только цоколь и жаровню, иногда выступы для решетки. Укладывать не сложно, не нужно много места и материалов. Это будет отличный вариант шашлыка для дачи небольшой компании или семьи из 4 человек.

Это самый простой вариант мангала из кирпича

Если вы планируете построить прочную конструкцию, которую можно было бы использовать круглый год, то ставьте стационарный мангал из кирпича, дополняется ветровыми стенами и дымоходом.

Рекомендуем посмотреть следующее видео. В ней дана пошаговая инструкция по самостоятельному строительству мангала из кирпича.

простой садовый или дачный проект, угловой, под казан, с печкой, в беседке, инструкция, фото, видео

Переносные легкие мангалы хороши на природе, а возле дома или на даче хочется больше удобства и эстетики. Все это могут обеспечить кирпичные мангалы. За счет пластичности материала они могут быть небольшими – занимать около одного квадратного места площади, а могут быть и приличные угловые комплексы с очагом, варочной поверхностью и даже с раковиной и подведенной водой/канализацияю. Выложить своими руками самые простые кирпичные жаровни сможет даже совсем неопытный каменщик. Один из таких проектов будет подробно описан ниже. Его можно использовать в качестве тренировочной миссии перед созданием чего-то более серьезного.

Содержание артикула

• 1 Мангал кирпичный простой
  • 1.1 Размеры и материалы
  • 1.2 Порядок и порядок работ
• 2 Видео заказ мангала из кирпича с печью из кирпича

3 90zi беседка

• 3.1 Размеры и материалы
• 3.2 Заказ и пояснения

4 Кирпичная кладка мангала: другой проект

5 Мангал с кирпичным казаном

6 Мангал угловой из кирпича

Простая кирпичная жаровня

Любая кирпичная конструкция требует фундамента. И даже такой небольшой мангал, как представлено ниже, очень нежелательно ставить прямо на землю. Придется заливать фундамент. Можно сделать его ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой кирпичный мангал своими руками сможет сложить даже новичок.

Размеры фундамента под кирпичный мангал на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости яма углубляется на 10-15 см. Его дно выравнивают и утрамбовывают. Насыпают 10-сантиметровый слой щебня и снова утрамбовывают. Желательно в этом случае использовать виброплиту: ручной трамбовкой грунт достаточно не уплотнишь. Высота ленты 20-30 см, толщина плитного фундамента 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутом диаметром 10-12 мм. Для ленты – по периметру укладываются две нити, для плиты делается «клетка»: бруски укладываются вдоль и поперек с шагом 20 см. Все заливается бетоном марки не ниже М200.

Если температура при строительстве держится около +20°С, работы можно продолжать примерно через неделю: бетон набрал более половины своей прочности. На него укладывают два ряда гидроизоляции (рубероид, рубероид, современная рулонная гидроизоляция), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно приступать к укладке.

Размеры и материалы

Это небольшой мангал из кирпича своими руками, можно даже без опыта сложить. Это конструкция в форме буквы «П». Есть две части: сама жаровня и стол рядом с ней. Дизайн прост и легко модифицируется. Вы можете добавить еще одну секцию рядом, сделать ее шире или уже, глубже или мельче. Можно сделать два выступа под решетки – это если будет готовиться большое количество шашлыков.

В базовой версии размеры:

• ширина 180 см;
• глубина 90 см;
• мангал высотой 100 см.

Для кладки этого садового мангала можно взять полнотелый керамический кирпич, также можно использовать шамотный ША-8. Для заказа, приведенного ниже, было использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор применяют цементно-песчаный 1:3 или с добавлением в него одной части извести. Далее там, где уже будет происходить нагрев, используется глиняно-песчаный раствор. Его пропорции подбираются исходя из качеств глины (жирная, нормальная, тощая). Плотность – она должна быть не слишком жидкой, но и не слишком густой. О том, как хороша густая сметана.

Порядок и порядок работ

Этот дачный мангал сделан из кирпичей, уложенных на ложе. Два выступающих ряда (кирпичи укладываются поперек) служат опорой для листа мангала и сетки мангала. Сюда же можно положить ложку (надеть на узкую часть), тогда лист поднимется немного выше. В нижнюю часть можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно резать болгаркой. Первые шесть рядов образуют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Это должно быть то же самое.

Заказ небольшого дачного мангала из кирпича

Чтобы не нарушать геометрию при строительстве, можно натянуть шнуры и выровнять по ним все ряды. Но каждый кирпич и каждый ряд контролируются уровнем на горизонтальность. Постоянно нужно проверять вертикальность стен и углов. Для этого используйте строительный отвес (шнур с грузом на конце). Проверить вертикальность можно уровнем, но он имеет погрешность, особенно если это не профессиональный, а любительский инструмент. Так что при такой проверке есть сплошная вероятность получить мангал с косыми, навороченными стенками.

Заказ этого кирпичного мангала прост и не требует дополнительных пояснений. Могут возникнуть вопросы по сушке. Если погода сухая, оставьте гриль сохнуть на три-четыре дня. Затем можно понемногу разводить огонь. Топим пару дней в щадящем режиме, используя тонкие дрова и немного. Затем можно жарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. Отличается от базовой версии наличием двух рядов выступающих кирпичей. Еще одно отличие — стол меньше.

Если предвидится дождь, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно приступить к медленной сушке: разжечь огонь небольшой и ненадолго. Сушка также займет 2-3 дня. Тогда кирпичный мангал, сложенный своими руками, можно опробовать.

Вам может быть интересно прочитать «Как сделать мангал из металла своими руками»

Видео заказ кирпичного мангала с печью

Для тех, кто лучше слов воспринимает визуал, будет удобнее смотреть чем читать описание. Для вас подробные пояснения как построить мангал из кирпича своими руками в видео формате.

Это сооружение более монументальное — свод у топки круглый, рядом печка. Совсем без опыта справиться будет сложно.

Мангал из кирпича в беседке

Если вы собираетесь установить кирпичный мангал в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что не добавит вам радости . Для беседки нужен мангал с дымоходом. Эта конструкция более сложная, но такой вариант вы без труда сможете сделать сами. Порядок кирпичного мангала для беседки, приведенный ниже, также не очень сложно сложить своими руками. Также у нее, как и у первой, ровный свод, что при отсутствии опыта сделать гораздо проще.

Размеры и материалы

Этот кирпичный мангал/мангал среднего размера:

• ширина 150 см;
• глубина 75 см;
• общая высота до начала дымохода 217,5см.

Внешний вид и разрезы кирпичного мангала. Можно сделать своими руками в беседке

Для кладки можно использовать полнотелый керамический кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладка «холодного» пояса — до 11 ряда включительно — может производиться на цементно-песчаном растворе (1:3). Далее нужно использовать глину-песок. Толщина шва в любом случае 5-7 мм. Точно выдержать.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для предметов домашнего обихода. Горячая зона начинается с 12-го ряда. Здесь разводят костер, устанавливают мангал под мангал или стойки для барбекю.

Пример постройки беседки из дерева описан здесь, а один из возможных вариантов летней кухни — в этой статье.

Заказ и объяснение

Заказ этого кирпичного гриля немного сложнее, поэтому нужны пояснения. Первый ряд выкладывается вровень с полом беседки. Если у вас фундамент получился невысоким, его также можно поднять с помощью кирпичей, уложенных на цементный раствор.

Заказ кирпичной решетки для беседки

Следующие четыре ряда кладутся с перевязкой. Это будет дровник – площадка, где удобно хранить дрова. На пятый ряд сверху укладываются три полосы металла толщиной 3 мм и шириной 50 мм. Они будут служить опорой для следующего ряда кирпичей. Уложите шестой и седьмой ряды по схеме.

В 8 ряду начинается формирование двух камер для предметов обихода. Внимательно посмотрите на расположение швов. Это важно: ни один из них не должен совпадать со швом нижнего ряда. Только так кирпичная стена будет достаточно прочной. Там, где этого требует схема, кирпичи обрезаются: используются половинки и даже четвертинки.

В 11 ряду среднюю стенку уже не кладут, а сверху снова кладут металлические планки: на них будет опираться следующий ряд, перекрывая хозяйственное отделение. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а спереди кирпичи выступают примерно на 3 см.

13-й ряд тоже выложен сплошным. На нем будет установлен мангал. По размерам он все же немного больше предыдущего.

Средняя часть ордера: формируем зону очага

Следующие ряды формируют «горячую» зону — здесь будет гореть огонь. Эта зона меньше по размеру, чем все нижележащие строки. Чтобы сделать его более устойчивым к огню, его кладут с узкой стороны шамотным кирпичом. Он не совпадает по размеру с керамическим и высота рядов и швов будет другой. Игнорируйте это, выкладывая его независимо от керамики. Просто следуйте чередованию, как указано на схемах.

В 21 ряду уложен стальной уголок. Может использоваться из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длина – от середины кирпича справа до середины кирпича слева. На этот угол будет опираться передняя стенка дымохода.

Формирование трубы для отвода дыма от мангала

В 22 ряду также шамотный кирпич, и появляется передняя стенка дымохода, упирающаяся в угол. По размерам этот ряд больше предыдущих: передние кирпичи свисают над углом на 3 см. Следующий ряд становится еще шире, а затем идет постепенное уменьшение. Дымовой канал сужается ряд за рядом. К 30 ряду формируется труба. Он возвышается над крышей беседки не менее чем на 50 см. При его построении чередуются 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь ее нужно просушить без огня 5-7 дней, а затем несколько дней постепенно нагревать, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как сделать, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы »

Кирпичная кладка мангала: еще один проект

Еще один вариант мангала из кирпича в беседку представлен на видео. Объяснений нет , но все достаточно понятно и сложностей в этом проекте нет.Наверное, стоит сказать, что начиная с 52 секунды укладываются 4 распиленных кирпича.Лицевая верхняя часть их срезана под углом 45°.На видео , распиленные части имеют более светлый оттенок

Также на второй минуте (1:35) формируется свод.
