Фотореле принцип работы: Устройство и виды фотореле

Добавлено автор alexxlab

Содержание

Фотореле — Электросистемы

Принцип работы фотореле

Для автоматического включения освещения при низком уровне света или включения с наступлением светлого времени суток используются именно фотореле. Светочувствительный элемент фотореле, который может быть встроенным или выносным, замыкает или размыкает электрические контакты в зависимости от направления изменения освещенности. Обычно для этого используются газоразрядные светочувствительные элементы, фотодиоды, фоторезисторы.

Свет попадает на светочувствительный элемент фотореле и вызывает в нем определенные физические процессы: изменение сопротивления в результате изменения его температуры или появление электрического заряда и электродвижущей силы. За изменением параметров этих процессов следит электронная схема, настроенная на определенный порог срабатывания.

При снижении уровня освещенности сопротивление фоторезистора возрастает, а ЭДС на выводах фотодиода уменьшается. Когда эти параметры достигнут определенного порога, который может регулироваться, электронная схема приводит в действие электромагнитное реле, включающее уличный светильник.

Любое фотореле имеет определенные технические характеристики, в соответствии с которыми можно подобрать его для конкретных задач:

  • Напряжение питания. В большинстве случаев фотореле предназначены для работы в сетях 220 В, частотой 50 Гц.
  • Максимальный ток нагрузки. Это очень важный показатель, который говорит о том, какой мощности нагрузку может коммутировать фотореле. Чем мощнее нагрузка, тем больше должен быть ток. Обычно этот параметр находится в диапазоне от 5 до 16 А. Производитель может указывать различные токи нагрузки при разных показателях cosϕ, если подключается реактивная нагрузка. Люминесцентные лампы являются реактивной нагрузкой и это нужно учитывать при выборе фотореле.
  • Порог срабатывания при определенном уровне освещенности. Большинство фотореле имеют регулируемый порог срабатывания в диапазоне от 5 до 50 лк (люкс). Регулировка производится специальным потенциометром.
  • Собственная потребляемая мощность при срабатывании – какую мощность потребляет фотореле во время срабатывания реле. Обычно она составляет от 5 до 10 Вт.
  • Собственная потребляемая мощность в дежурном режиме.В современных фотореле она чрезвычайно мала – 0,1—1 Вт.

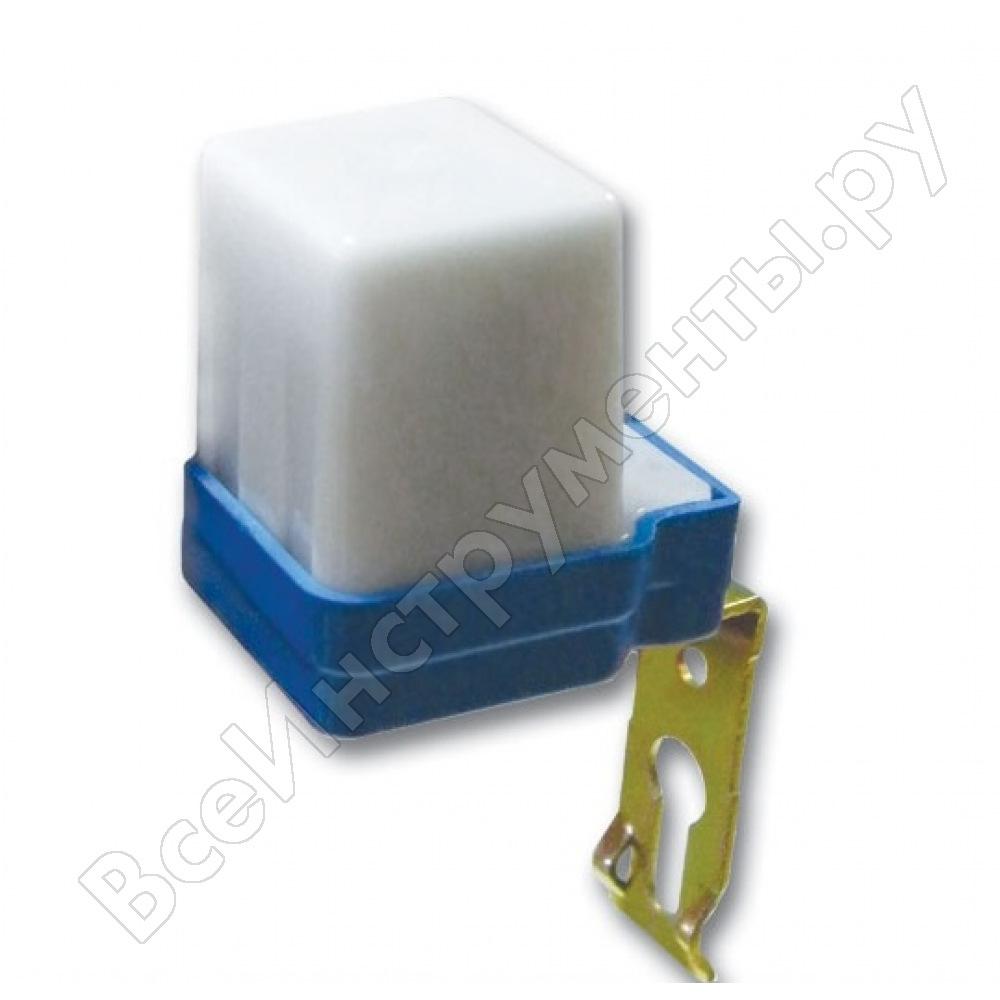

  • Внешний вид фотореле
  • Задержка от кратковременного затемнения.Большинство фотореле снабжены специальной схемой задержки, которая позволяет избежать ложных срабатываний. Интервал времени составляет обычно от 15 до 30 секунд.
  • Степень защиты оболочки.Существует международная система классификация степеней защиты оболочки от проникновения твердых предметов и воды — Ingress Protection Rating. Учитывая, что большинство фотореле устанавливаются на улице, лучше приобретать его со степенью защиты не менее IP44. Диапазон рабочих температур.Чем он больше, тем лучше. Хорошее фотореле должно работать в диапазоне от -20 до +50°C.

По расположению датчика освещенности фотореле могут быть:

  • Со встроенным датчиком освещенности, смонтированным в корпусе прибора.
  • С выносным датчиком освещенности. Такие фотореле обычно устанавливаются в электрощиты на DIN-рейку, а датчик располагается снаружи и подключается при помощи кабеля.

Фотореле может совмещаться в одном корпусе с датчиком движения. Тогда только в темное время суток при наличии движущегося объекта в поле зрения прибора будет срабатывать датчик и включать освещение.

Фотореле может иметь регулятор порога срабатывания и большинство этих умных приборов имеет его. Очень редко, но встречаются модели, не имеющие регулировки. Естественно, при выборе наиболее предпочтительными должны быть фотореле с возможностью регулировки.

Некоторые фотореле могут иметь встроенный таймер, позволяющий задавать интервал времени, в течение которого разрешена работа фотореле. За пределами этого периода освещение включаться не будет.

Некоторые модели имеют на корпусе выключатель, который позволяет принудительно включать или отключать освещение независимо от времени суток, что может быть полезно в некоторых случаях. Например, если нужно вообще отключить освещение на какой-то период, при этом не надо отключать провода от клемм прибора.

Существуют также и более сложные фотореле, совмещенные с цифровыми контроллерами, работающие по определенной программе. В таких устройствах можно задавать программу включения и отключения освещения на каждый день, на неделю, на сезон и т. д. Эти фотореле могут задавать определенные световые сценарии, которые можно запрограммировать собственным интерфейсом с дисплеем либо подключив к компьютеру. Другими словами обеспечивается дистанционное управление, какое оно может быть и как настроить, рассказывается здесь. Возможности таких устройств практически безграничны, но цена тоже может заставить задуматься о целесообразности их применения.

Плюсы и минусы фотореле

Применение фотореле для уличного освещения имеет ряд неоспоримых преимуществ:

  • Автоматически включаемое с наступлением темноты уличное освещение повышает уровень безопасности.
  • Правильно настроенное фотореле позволяет существенно экономить электроэнергию.
  • Отсутствует необходимость самостоятельного включения, о котором можно попросту забыть.
  • Уличное освещение создает эффект присутствия человека, что отпугивает от несанкционированного проникновения воров на территорию.

Единственным минусом фотореле является то, что это устройство требует дополнительных расходов. Но, учитывая невысокую цену на эти устройства, этим недостатком можно пренебречь.

Как подключить фотореле для уличного освещения? Схемы подключения.

Что такое фотореле?

Фотореле — это устройство, снабженное с выносным или встроенным сумеречным датчиком, которое встроено в электрическую цепь для осветительых приборов. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

Как правильно выбрать фотореле?

Для правильного выбора фотореле, нужно знать какой вид датчика будет удобней использовать в конкретных условиях, выносной или встроенный и обязательно учесть токовые характеристики фотореле. Они, как и во всяком электрическом приборе, имеют ограничение по коммутации тока в амперах.

сумеречный выключатель 10Асумеречный выключатель (таблица)сумеречный выключатель 20Асумеречный выключатель (таблица)

Принцип работы фотореле

Светочувствительное устройство, постоянно подключенное к электрическому питанию, замеряет уровень естественной освещенности контролируемого пространства. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

замер уровня освещенности контролируемого пространства

Структурная схема фотореле

устройство датчика фотореле

В состав сумеречного выключателя могут входить:

  • светочувствительный элемент, реагирующий на колебания освещенности;
  • датчик фотоэлемента, воспринимающий изменения тока;
  • усилитель электрического тока;
  • коммутирующий прибор в виде реле.

Схемы фотореле (сумеречный выключатель)

Сумеречный выключатель (фотореле)сумеречный выключатель (день-ночь)

Схема фотореле с выносным датчиком

Особенности конструкций сумеречных выключателей

Современные простые фотореле для небольших светильников выпускаются в едином пластмассовом корпусе с возможностью крепления на стену или непосредственно на фонарь тыльной стороны.

В случае превышаемой мощности подключаемых через фотореле осветительных приборов коммутировать его в цепь следует через магнитный пускатель или контактор соответствующей нагрузки.



Сложные приборы сумеречного освещения выпускаются двумя составляющими (внешнего датчика фотоэлемента и измерительно-коммутационного устройства), расположенных в щитовой и соединяемых проводами.

Монтаж фотодатчика,  реагирующего на движение, выполняется с учетом обеспечения обзора контролируемой территории.

Подключение нескольких осветительных приборов на одну выходную группу сумеречного выключателя проводится по параллельной схеме.

Большинство фотореле, защищены системой помехозащитой (выдержка времени) от ложных срабатываний. Но, все равно, датчики устройства нужно располагать в дали от возможных попаданий посторонних источников света, чтобы исключить эффект мигания ламп.

Фотодатчик замеряет естественную освещенность по одному из принципов

  • фоторезистора;
  • фотодиода;
  • фототранзистора;
  • фототиристора;
  • фотосимистора.

Чувствительным элементом, воспринимающим световой поток во всех этих конструкциях работает p-n переход, созданный на стыке двух различных полупроводниковых металлов с р- и n- проводимостью, который .способен вырабатывать электрический заряд при облучении светом.

Электрическое сопротивление фоторезистора зависит от интенсивности падающего светового потока.

Фотодиод формирует электрический заряд, соответствующий интенсивности света за счет фотовольтаического эффекта.

Фототранзистор устроен как оптоэлектронный полупроводник, является аналогом обычного биполярного транзистора, в котором область базы облучается светом для регулирования электрического сигнала.

Фототиристор предназначен для работы в цепях постоянного тока, сконструирован оптоэлектронным полупроводником со структурой обыкновенного тиристора, включаемого в работу током от потока света, направленного на светочувствительную матрицу,.

Фотосимистор сконструирован для работы с переменным током. Его можно представить упрощенной конструкцией из двух фототиристоров. Каждый из них реагирует на положительную или отрицательную составляющую полупериода гармоники. Синхронизацией тока для подачи на управляющий электрод занимается специальная схема.

Технические характеристики фотореле

К основным параметрам, влияющим на выбор сумеречного выключателя, относят:

  • номинальное напряжение питания.

Внимание! Электронные приборы, выпускаемые за рубежом, предназначены для работы с напряжениями, стандартизированными в чужих странах. Они могут составлять величину 127 или 110 вольт, что не обеспечит их стабильную работу в электросети 220 вольт.

  • мощность потребления электроэнергии и тепловую нагрузку светильников, которую должны надежно выдерживать выходные контакты сумеречного выключателя;
  • условия эксплуатации прибора, влияющие на конструкцию и выбор степени защиты корпуса:
    • работа при атмосферных осадках;
    • возможность засорения пылью и посторонними предметами;
    • поддержание температурного режима;
    • светочувствительность датчика и настройки порога срабатывания по освещенности;
    • типы коммутируемых светильников. Простые сумеречные выключатели предназначены для работы с активными нагрузками, создаваемыми разогревом нити накаливания обычных ламп Ильича и галогенных конструкций. Все остальные виды, включая люминесцентные и энергосберегающие, создают реактивную составляющую нагрузки.

У метало-галогенных, натриевых и ртутных ламп при запуске создается бросок пускового тока, который может выжечь контакты.

Конструкция фотореле

Элементная база

Первые фотоэлементы создавались исключительно на аналоговых элементах с электромеханическими реле. Такие устройства успешно работают со 2-й половины 20-го века до настоящего времени.

По мере развития науки, послужившей бурному производству робототехники, стали массово выпускаться полупроводниковые устройства, на базе которых создавались конструкции статических фотореле.

Освоение микропроцессорной техники позволило управлять сложными осветительными установками посредством контроллеров, учитывающих специфические условия местности, включать датчики, реагирующие на движение или другие факторы.



Фотореле с выносным датчиком

Оцените качество статьи:

что это, принцип работы, классификация и области применения

Фотореле представляют собой разновидность электронных приборов, которые предназначены для дистанционного контроля и управления разнообразными исполнительными устройствами малой и средней мощности. Достоинства современных фотореле (как устройств) — это компактность и простота настройки, поэтому подобная аппаратура широко используется в промышленности и быту.  В частности, они управляют системами включения и защиты крупного металлообрабатывающего оборудования (листоштамповочных прессов, сварочных автоматизированных комплексов или радиально-сверлильных станков), используются для контроля внешнего освещения и тому подобное.

Принципы функционирования и базовые компоненты фотореле

Что такое фотореле? Исполнительная схема устройства состоит из следующих компонентов:

  1. Датчика, который представляет собой электронный компонент, обнаруживающий присутствие видимого света, инфракрасного излучения и/или источника ультрафиолетового излучения.
  2. Усилителя сигнала (иногда — в комплекте с преобразователем одного вида излучаемой энергии в другой).
  3. Исполнительного элемента — микроконтроллер, который содержит биполярный полевой фототранзистор.
  4. Блока управления.
  5. Блока питания.

Фотодатчики

Большинство фотодатчиков — это полупроводники, обладающие свойством, называемым фотопроводимостью. Оно заключается в изменении параметров электрической проводимости в зависимости от интенсивности светового излучения, попадающего на материал.

Как работает фотореле, ясно из рисунка. Фотоэлектрические устройства можно подразделить на две основные категории: те, которые генерируют электричество при освещении — фотоэлектрические или фотоэмиссионные излучатели — и те, которые каким-либо образом изменяют свои электрические характеристики (фоторезисторы или фотопроводники).

Типы фотоэлектрических устройств (слева — полупроводниковое, справа — фотоэмиссионное)

Таким образом, в типовую конструкцию фотореле могут входить следующие исполнения фотодатчиков:

  • Фотоэмиссионные ячейки — это устройства, которые выделяют свободные электроны из светочувствительного материала, для чего на световоспринимающую поверхность должен попасть фотон с достаточной энергией. Количество энергии, которое имеют фотоны, зависит от частоты света: чем выше частота, тем больше энергии у фотонов, преобразующих энергию света в электрическую энергию;
  • Фотопроводящие элементы, которые изменяют своё электрическое сопротивление при воздействии света. Фотопроводимость возникает в результате попадания света на полупроводниковый материал, который контролирует протекающий через него ток. Наиболее распространенным фотопроводящим материалом является сульфид кадмия, используемый в фотоэлементах LDR;
  • Фотоэлектрические элементы. Принцип действия основан на генерировании ЭДС пропорционально полученной энергии лучистого света, что по своему эффекту аналогично фотопроводящим компонентам. Световая энергия попадает на два полупроводниковых материала, расположенных вместе. В результате вырабатывается напряжение не менее 0.5 В. Наиболее распространенным фотоэлектрическим материалом является селен, используемый в солнечных элементах;
  • Фотоприёмные устройства. Это — полупроводники (фотодиоды или фототранзисторы), на которые нужно направить свет для управления потоком электронов и дырок через PN-переход. В фотореле используют электронные компоненты, специально разработанные для применения детектора и проникновения света с их спектральным откликом, который настраивается на длину волны падающего света.

Фотореле на базе LDR-элементов с блоком питания

Фоторезистор

Фотопроводящий датчик не вырабатывает электричество, а просто изменяет свои физические свойства при воздействии энергии света. Наиболее распространенным типом фотопроводящего устройства является фоторезистор, который изменяет свое электрическое сопротивление в ответ на изменения интенсивности света.

Фоторезисторы — это полупроводниковые устройства, которые используют энергию света для управления потоком электронов и, следовательно, током, протекающим через них. Обычно этот элемент называется светозависимым резистором или LDR.

Принцип работы фотореле на соответствующем фотодатчике представлен на рисунке:

Устройство и принцип действия фоторезистора

Как следует из его названия, светозависимый резистор (LDR) нужно изготовить из открытого полупроводникового материала, например, сульфида кадмия, который изменяет своё электрическое сопротивление от нескольких тысяч Ом в темноте до нескольких сотен Ом, когда на него падает свет, создавая дырочно-электронные пары в материале.

Эффект заключается в улучшении проводимости фотодатчика с уменьшением сопротивления для увеличения освещения. Фоторезистивные ячейки имеют большое время отклика, которое нужно, чтобы отреагировать на изменение интенсивности света.

Светочувствительные материалы

Материалы, используемые в качестве полупроводниковой подложки — сульфид свинца (PbS), селенид свинца (PbSe), антимонид индия (InSb), которые обнаруживают свет в широком диапазоне волн. Наиболее часто используемым из всех фоторезистивных датчиков света является сульфид кадмия (Cds), потому что его кривая спектрального отклика ближе всего соответствует кривой человеческого глаза, для чего требуется наличие любого источника света. Длина волны пиковой чувствительности для фотоэлемента из сульфида кадмия составляет от 560 до 600 нм в видимом спектральном диапазоне.

В качестве фотодатчика часто используют проводящий элемент ORP12. Этот светозависимый резистор имеет спектральный отклик около 610 нм в области света от жёлтого до оранжевого.

Сопротивление элемента, когда он не освещён (темновое сопротивление), очень высокое, около 10 МОм, которое падает до 100 Ом при полном освещении (номинальное сопротивление).

Чтобы увеличить темновое сопротивление и, следовательно, уменьшить темновой ток, резистивный путь образует зигзагообразный рисунок на керамической подложке. Фотоэлемент CdS — это очень недорогое устройство, их часто используют для автоматического затемнения, а также для определения времени темноты или сумерек, в фотореле для уличного освещения.

Типовая схема электронного управляющего блока, где используются светопроводящие элементы из сульфида кадмия, приведена на рисунке:

Преимущества фотореле

В отличие от управляющих компонентов контактного типа, например, электромеханических или индукционных реле, описываемые устройства отличаются своей долговечностью. Кроме того, данные устройства на полевых транзисторах (так называемых MOSFEТ-транзисторах) меньше нагреваются, а потому могут быть применены в длительно эксплуатируемых управляющих схемах, например, в фотореле для уличного освещения.

Металлооксидный транзистор с полевым затвором

Применение МДП-транзисторов в качестве устройства для вывода сигнала позволяет использовать их в схемах твердотельных реле, которые функционируют как на переменном, так и на постоянном токе.

Последующее сравнение эффективности изделия с другими типами следящих устройств аналогичного предназначения может быть выполнено по следующим параметрам:

  1. Необходимо минимальное монтажное пространство (меньше, чем у реле с подвижными элементами).
  2. Надёжность (выше, поскольку при этом отсутствуют подвижные контакты, изнашивающиеся в процессе трения и электрической эрозии).
  3. Потребление энергии (меньше из-за отсутствия вспомогательных компонентов; возможна работа от аккумуляторных источников питания).
  4. Интенсивность переключения — не зависит от числа включений, ибо нет необходимости в передающих устройствах.

Фотореле выгодно характеризуются также отсутствием шума при работе, высокой скоростью переключения режимов управления, отсутствием звуковых щелчков при работе.

Компактность схемы типового фотореле для уличного освещения иллюстрирует рисунок:

Области рационального применения фотореле

Типовые ситуации, в которых требуется присутствие данного устройства:

  • Когда включение и выключение цепи производится при помощи сигнала малой мощности;
  • Когда несколько цепей должны управляться одним сигналом.

Эффективность применения фотореле обуславливается также и их универсальностью (помимо стандартной аппаратуры контроля можно использовать компьютеры или ноутбуки). Это позволяет реализовывать также и логические управляющие команды типа «если…то…».

Рассмотрим использование фотореле для уличного освещения. Технология их применения основана на использовании триггерных FEТ-переключателей.

Блок-схема фотореле с FET-переключателем

В приведенной блок-схеме используется серия К МДП-транзисторов.  В отличие от твердотельных реле, схема управляет фотодиодами напрямую. Это обеспечивает гораздо более высокие скорости переключения, поскольку время отключения питания при включении светодиода некритично.

Из-за отсутствия механических составляющих поддерживается высокая компактность устройства, однако физический изоляционный барьер здесь отсутствует, а потому необходимо использовать только низковольтный управляющий сигнал.

Поскольку фотореле является альтернативой уже существующей панели дистанционного управления освещением, то прежде всего стоит подумать — а так ли уж необходима подобная замена. Если существующая система полностью соответствует электрическим нормам, то перед нагрузкой достаточно просто добавить релейную панель, и полный контроль за осветительной цепью будет обеспечен. В небольшом корпусе может быть размещено до 64 фотореле вместе с источником низкого напряжения, а рядом можно расположить панель выключателя.  Чем меньше число цепей, тем более экономичным становится применение релейной панели.

Фотореле можно использовать для управления однополюсными цепями 127/220 В переменного тока и двухполюсными (208…240 В) цепями переменного тока. Релейные панели наиболее экономичны при управлении меньшими нагрузками, но имеют один недостаток — они рассчитаны на ограниченное количество циклов включения/ выключения: от 20000 до 50000 (при нормальных обстоятельствах этого хватит примерно на 5 лет).

Общий вид блочной компоновки фотореле для уличного освещения и монтажная схема приведены на следующих рисунках.

Некоторые нюансы имеются в использовании фотореле совместно с датчиками движения.  Как правило, уличные фонари включаются на всю ночь. Но в ночное время уличные фонари не нужны, если нет движения. Поэтому всё чаще используют схемы, которые включают уличные фонари только при перемещения транспортного средства и некоторое время после него. Используется микроконтроллер AVR 8051 и несколько пар (чем больше, тем лучше) инфракрасных (ИК) датчиков.

Подключение релейной панели управления освещением

Предлагаемая система состоит из микроконтроллера Atmega8, LDR, PIR-датчика и RTC. Эта система управляет уличным освещением, используя светозависимый резистор и ИК-датчик.

Уличные фонари включаются в зависимости от интенсивности светового потока, который воспринимается на LDR. Если такая интенсивность на фоторезисторах низкая, значение их сопротивления — высокое. С уменьшением общей освещённости это значение увеличивается, и, таким образом, определяет, когда уличные фонари должны включиться.

Ночью движение транспорта минимально. Это обстоятельство можно использовать для настройки контроллера. По наступлении пикового времени, когда трафика нет, фотореле отключит наружное освещение. При появлении единичного транспортного средства ИК-датчик подаст управляющий сигнал микроконтроллеру. Тот на 2…3 минуты включит освещение, после чего автоматически его выключит.

Блочная компоновка фотореле

Схема включения фотореле для управления наружным освещением

Установка датчиков движения

Монтажная схема управления движением на базе фотореле

Типичные неисправности фотореле

Неудачи в применении фотореле чаще всего вызваны с их неправильным выбором и/или эксплуатацией. Наиболее распространены отказы, превышение ресурса, однако можно перечислить ещё ряд причин:

  1. Превышение значения допустимого тока и/или напряжения.
  2. Сбои, связанные с длительностью рабочего цикла (особенно, когда реле переключает очень низкие уровни сигнала или, когда реле не срабатывает очень часто, из-за чего контакты окисляются).
  3. Загрязнение рабочей поверхности фотодатчиков (особо характерно для фотореле, которые обслуживают промышленное оборудование).
  4. Неудовлетворительная вентиляция релейных панелей, что вызывает, перегрев MOSFEТ-транзисторов.

При надлежащем регламентном облуживании все эти проблемы можно предотвратить. Сроки службы реле и его номинальная мощность всегда указываются производителем. Эти параметры определяются для работы фотореле в условиях переключения низкого уровня и соответствуют минимальному количеству операций, которое можно ожидать без механического отказа из-за износа контактов.

Гораздо информативнее, когда разработчик указывает в инструкции по эксплуатации срок службы реле в условиях горячего переключения нагрузки, когда значения тока и напряжения максимальны (при номинальной мощности устройства). В этих случаях реле выходит из строя по факту загрязнения материала контактов, когда для срабатывания приходится увеличивать ток и напряжение: это сопровождается резким возрастанием сопротивления при прохождении управляющего сигнала. Поэтому световоспринимающие поверхности следует очищать возможно чаще, используя для этих целей химически нейтральные очистители.

При интенсивном применении датчик фотореле никогда не работают дольше, чем указано в их технической характеристике. Даже в приложениях с низким уровнем сигнала неисправности в проверяющих устройствах могут вызывать сбои устройства. В результате пусковые токи, вызванные ёмкостными нагрузками, горячим переключением и скачками напряжения ускоряют их старение.

Видео по теме

как организовано освещение улиц, дорог и витрин

Уличное освещение играет огромную роль в жизни человека. Благодаря фонарям передвижение людей и машин в темноте становится более безопасным и комфортным. Условием эффективной работы уличных светильников является наличие особого устройства, включающего и выключающего их в соответствии с заданным режимом. Чаще всего роль такого устройства выполняет фотореле ФР-601 или аналогичные модели.

Уличное освещение

Для организации освещения на улицах городов используются лампы, закреплённые на опорах. Они приводятся в действие двумя способами: ручным и автоматическим. Ручное управление осуществляется специалистами, которые постоянно дежурят в диспетчерском пункте.

Автоматическая регулировка более удобна, поскольку позволяет контролировать уровень освещённости с помощью таймеров или датчиков. Постоянное участие человека в таком случае необязательно.

К установленным на улицах светильникам предъявляются очень серьёзные требования. Они должны быть качественными, надёжными и безопасными для окружающих. Срок службы таких приборов должен быть довольно долгим. Этим условиям полностью отвечают LED-лампы. Достойной альтернативой им могут служить галогенные, люминесцентные светильники и лампы накаливания.

Наружное освещение, установленное в разных местах, имеет определённые особенности. Фонари используют, чтобы осветить:

  • Крупные автодороги и магистрали. Для этого приборы оснащаются рефлектором, концентрирующим световые пучки в одном направлении. С целью экономичности осветительные конструкции монтируют на большой высоте и значительном удалении друг от друга.
  • Дороги второстепенного значения. Для увеличения видимости применяются лампы с рефлекторами или фонари рассеянного света. Прозрачное покрытие плафона способствует рассеиванию лучей на большие расстояния.
  • Тротуары для пешеходов, велосипедные дорожки и парки. Они освещаются только рассеянным светом. Фонари имеют плафоны в виде цилиндра либо шара с прозрачными рельефными кольцами. Мощность определяется дистанцией, на которой располагаются опоры.

При монтаже разных информационных объектов (вывесок, баннеров, рекламных щитов и пр.) также применяется искусственное освещение с помощью прожекторов и ламп специального назначения. Таким же методом подсвечиваются дорожные знаки и номера домов.

Источники света

Свет, которым освещаются улицы, дороги и дома, должен обладать высокой яркостью и степенью рассеивания. Существует несколько вариантов светильников с такими характеристиками:

  • Масляные. Применялись довольно давно, работали за счёт горящего масла.
  • Керосиновые. В них используется принцип сжигания керосина. Присутствующий в фонаре фитиль одним концом помещен в ёмкость с топливом, другим — зажат механизмом горелки.
  • Газовые. Дают свет в процессе горения светильного газа, а также водорода, метана, пропана и др. Раньше часто применялись для освещения улиц, сейчас их используют туристы в качестве переносных светильников.
  • Лампы накаливания. Свечение исходит от тела накала, нагревающегося до очень высокой температуры за счёт электричества. Частью такой лампы является вольфрамовая спираль, защищённая от внешнего воздействия стеклянной колбой. Ранее использовались вакуумные колбы, сейчас для минимизации тепловых потерь их заполняют инертным газом.
  • Дуговые. Освещение в них возникает благодаря электрической дуге, занимающей место между двумя электродами. Ёмкость дуговой лампы может быть заполнена инертным газом, металлическими или соляными парами. В зависимости от свойств наполнителя световой спектр бывает разным.
  • Индукционные. Источником светового излучения в них служит плазма. Её образование происходит за счёт ионизации газа под действием высокочастотного магнитного поля. Лампы индукционного типа могут работать от 60 до 150 тысяч часов, количество включений/выключений в них неограниченно. Они показывают высокую степень светопередачи даже после длительной эксплуатации, включаются и выключаются молниеносно. После завершения срока службы их обязательно нужно утилизировать.

Самым современным источником уличного света являются приборы нового поколения — LED-лампы. С их помощью удаётся добиться ощутимой экономии, сократив объёмы потребляемого электричества от 2 до 10 раз. Такие светильники компактны, устойчивы к механическим повреждениям и изменениям погоды, долговечны.

В конструкции осветительного уличного прибора важная роль отводится опоре. Она выполняется в виде бетонного, металлического (реже — деревянного) столба, мачты, троса или крепёжного кабеля.

Устройство фотореле

В конструкции современных уличных фонарей предусмотрено устройство, позволяющее автоматически регулировать их работу. Такие приборы называются фотореле. В их основе лежит встроенный в электрощиток или выносной датчик. Последний располагается в отдельном герметичном корпусе, характеризующемся повышенной защищённостью от неблагоприятного действия внешних факторов.

Большинство реле имеет функцию программирования. Она позволяет отключать и включать светильники в разное время в зависимости от сезона. Благодаря установленным программам летом освещение автоматически выключается раньше, чем зимой.

Кроме автоматического режима работы, аппараты имеют ручной способ управления. С помощью встроенного выключателя специалист, обслуживающий оборудование, может самостоятельно управлять им при возникновении нештатных ситуаций либо в целях профилактической проверки.

Разные фотореле имеют неодинаковую чувствительность, которая при подключении регулируется с помощью разных сопротивлений. Регулирование порога отключения происходит с помощью резистора, управляющего начальным напряжением.

Область применения аппаратов на основе фотодатчиков очень широка. В разных сферах используются фотореле с определёнными свойствами.

Устройство, содержащее фоточувствительный элемент внутри корпуса, автоматически включает освещение при наступлении сумерек и отключает его на рассвете. Имеет прозрачный и прочный корпус, который позволяет реагировать на солнечный свет и одновременно предохраняет от повреждений.

Некоторые реле такого типа дополнительно комплектуются таймером. На нём можно зафиксировать конкретный временной промежуток, по истечении которого механизм будет срабатывать, включая либо выключая освещение. Таймеры могут иметь разные запрограммированные промежутки. В одних моделях — час или день, в других — неделя, в третьих — год. Это позволяет выделять разные периоды (не только день или ночь, но также праздничные и выходные дни).

В отдельных приборах предусмотрено регулирование порога срабатывания с помощью специального переключателя. Когда он установлен на плюс, фотоэлемент сработает от малейшего затемнения (в грозу, пасмурную погоду). При переключении на минус он активируется только в ночное время.

Характеристики разных моделей IEK

Производители устройств, предназначающихся для регулирования освещения, выпускают различные модели фотореле, отличающиеся техническими характеристиками и свойствами. Широкое распространение получил прибор марки ФР-601 диаметром 63 мм и высотой 77 мм. Он предназначается для использования в однофазной электросети переменного тока с напряжением 230 В и частотой 50 Гц, потребляет 0,45 Вт. Освещённость в нём регулируется в диапазоне от 5 до 50 лк.

По отзывам пользователей, ФР 601, также называемый сумеречным выключателем, прост в установке и эксплуатации, стоит недорого, подходит для управления внутренним освещением, а также подсветки витрин, рекламы и пр.

Другая разновидность фотореле для уличного освещения — IEK ФР-602 — имеет аналогичный принцип действия. Его корпус, изготовленный из негорючего пластика, содержит плату с функциональными элементами — переменным резистором, диодом, реле управления, фоторезистором и двумя транзисторами. Оболочка прибора с выносным датчиком отличается герметичностью и повышенной прочностью. ФР-602 применяется для освещения подъездов многоэтажных домов, общественных зданий, предприятий, входов на частную территорию.

Как работает и подключается датчик света с фотореле для сумеречного выключателя

С наступлением осени начинает сокращаться световой день.

Людям приходиться раньше включать электрическое освещение, расходовать на него больше электроэнергии.

Сейчас любой домашний мастер может экономить денежные средства за оплату электричества, обеспечив его оптимальное потребление для осветительных приборов, расположенных в помещениях или на открытом воздухе.

Сделать это можно за счет их включения только с наступлением сумерек и отключения при рассвете. Причем работать они могут полностью в автоматическом режиме.

Для этих целей служит датчик света, который используется в фотореле, управляющим работой освещения.


Такую общую конструкцию, заключенную в единый корпус, принято называть сумеречным выключателем.

Принцип работы фотореле

Для автоматического управления светильниками по величине освещенности рабочего места и фактору «День-ночь» используется специальный светочувствительный датчик. Он меняет свои электрические характеристики в зависимости от интенсивности падающего на него света.


Для корректировки уровня срабатывания имеется регулятор. После него сигнал от чувствительного элемента усиливается до необходимой величины и подается на обмотку реле электромеханической или статической конструкции.

Таким способом, в зависимости от дневного или ночного освещения, датчик света управляет подачей напряжения на обмотку реле. А последнее — подключает или отключает через свой контакт фазу питания сети на светильник.

Как работает чувствительный элемент фотодатчика

Для контроля величины светового потока используются различные электронные компоненты, входящие в состав:

  • фоторезисторов;
  • фотодиодов;
  • фототранзисторов;
  • фототиристоов;
  • фотосимисторов.
Как работает датчик света на фоторезисторе

Полупроводниковый слой, облучаемый электромагнитными волнами оптического спектра, изменяет свое электрическое сопротивление.


К нему прикладывается источник стабилизированного напряжения, под действием которого в замкнутой цепи начинает протекать ток, вычисляемый по закону Ома. Его величина зависит от характера изменения сопротивления полупроводникового слоя датчика света.

При увеличении светового потока электрический ток возрастает, а при уменьшении — снижается. Остается только определить граничные состояния, при которых необходимо включать источник освещения в рабочее состояние или отключать его.

Как работает датчик света на фотодиоде

Светочувствительный элемент этого типа преобразует энергию электромагнитных колебаний видимого спектра в электрический ток.

Его величина тоже зависит от силы облучения, что позволяет устанавливать границы срабатывания фотореле.


Датчики света на фотодиодах могут подключаться для работы в схемах с:

  1. питанием от внешнего, дополнительного источника напряжения;
  2. или обходиться без его использования.
Как работает датчик света на фототранзисторе

Принципы работы, используемые для двух предыдущих случаев, здесь тоже соблюдаются. Фототранзисторы, работают так же, как и их биполярные или полевые аналоги. На их характеристики влияет интенсивность облучения световым потоком.


Определив эту закономерность, выставляют границы рабочих уставок для конечной схемы фотореле. Таким же образом создаются датчики света на фототиристорах и фотосимисторах.

Как работает электрическая схема датчика света на фотореле

В качестве примера рассмотрим самое простейшее устройство со светочувствительным элементом на основе фоторезистора PR1, обладающего сопротивлением в несколько мегаом при полной темноте.


Под действием потока света оно снизится до нескольких килоом. Этой величины достаточно для открытия первого транзистора VT1, когда через него станет протекать коллекторный ток, открывающий второй каскад на транзисторе VT2.

В это плечо включена обмотка обыкновенного электромагнитного реле К1. Она перекинет собственный якорь во второе положение и переключит свой контакт К1.1, который управляет работой светильника.

При отключении реле от схемы его обмотка формирует ЭДС самоиндукции. Для его ограничения установлен диод VD1. Подстрочный резистор R1 используется в качестве регулятора уставки срабатывания датчика света. В некоторых случаях от него вообще можно отказаться.

За счет использования двух последовательно работающих транзисторов чувствительность такой схемы достигается очень большой величины, когда слабый сигнал света, падающий на поверхность фоторезистора, осуществляет переключение выходного реле и управление светильником в автоматическом режиме.

Такая схема является довольно универсальной. Она позволяет применять различные марки транзисторов, электромагнитных реле и устанавливать для них различное напряжение. Чем его величина будет больше, тем высшей чувствительностью обладает датчик света.

Заводские модули фотореле для сумеречных выключателей имеют более сложную структуру схемы, более мощный выходной контакт, но в основе своей работы они повторяют эти же принципы.

В самодельных конструкциях для автоматического управления светом хорошо зарекомендовала себя схема, описанная в статье здесь. Ее несложно повторить своими руками тем, кто умеет и любит работать с паяльником.

Как подключить датчик света с фотореле к светильнику и выполнить монтаж

Использование цветовой разметки проводов

Электрическая схема подключения сумеречного выключателя собирается на основе распределительной коробки, в которую приходят кабелем три провода от электрощитка:

  1. фазы;
  2. нуля;
  3. заземляющего проводника.


На самом фотореле выполнен вывод тоже трех проводов. Обычно они имеют расцветку:

  • коричневый, подключаемый на фазу питания сети;
  • красный, подающий через встроенный контакт фазный потенциал на светильник при его включении с наступлением сумерек;
  • синий, соединяемый с рабочим нулем схемы.

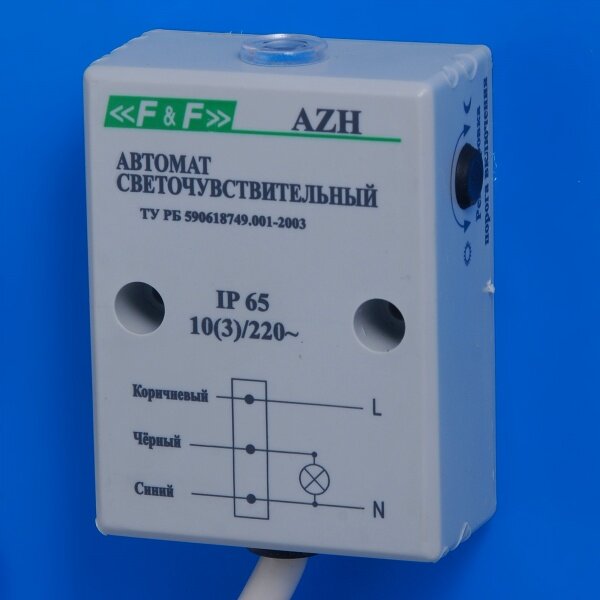

На фотографии сумеречного выключателя показаны эти провода и регулятор освещенности. При вращении его рукоятки устанавливается порог срабатывания датчика света.

Особенности монтажа

Обычная длина проводов, выступающих из корпуса фотореле, не превышает двадцати сантиметров. Поэтому его приято монтировать в непосредственной близости около распределительной коробки, а сам светильник:

  1. выносят на некоторое расстояние;
  2. или размещают рядом, как показано на фотографии.

При втором способе монтажа схемы необходимо учитывать, чтобы свет от включенной лампы источника не попадал на поле обзора датчика света. Иначе будет происходить ложное срабатывание. Для его исключения дополнительно применяют таймер и датчики движения.


Их контакты включают в последовательную цепочку между красным проводом, выходящим из фотореле и цоколем лампы светильника. Работа датчика движения и таймера подчиняется запрограммированным алгоритмам логической схемы сумеречного выключателя.

Подключение нескольких светильников к одному фотореле

Выходные контакты конечного датчика света обладают определенной коммутационной способностью. Их величина указывается в технической документации и на корпусе сумеречного выключателя в амперах. При необходимости управлять светом от нескольких источников необходимо внимательно посчитать нагрузку, создаваемую ими всеми в комплексе.

Если мощность контактов позволяет, то светильники подключает параллельной цепочкой, как показано на фотографии ниже.


Иногда может возникнуть ситуация, когда нагрузка схемы превышает допустимую мощность контактов сумеречного выключателя.

В этом случае допустимо использовать то же самое фотореле, но к его контактам подключить промежуточный элемент — обмотку магнитного пускателя, обладающей меньшей нагрузкой.

Мощные контакты этого коммутационного аппарата будут надежно переключать цепочку из многих светильников или один мощный прожектор, как показано на схеме ниже.


Подбирать магнитный пускатель придется по типу катушки управления и мощности контактной группы.

Важные технические характеристики датчика света

Фотореле выбирают по:

  • чувствительности фотодатчика;
  • типу и величине напряжения питания;
  • мощности коммутируемых контактов;
  • рабочей среде сумеречного выключателя.
Чувствительность фотодатчика

Под этим термином понимают отношение вырабатываемого внутри фотоэлемента тока в микроамперах к величине падающего на него потока света в люменах. Для более точного анализа приборов чувствительность классифицируют по:

  1. частоте, связанной с определенным видом колебаний — спектральный метод;
  2. диапазону падающих световых волн — интегральная чувствительность.
Напряжение питания сумеречного выключателя

На форму и величину сигнала обращают особое внимание при работе с моделями датчиков света, выпущенных за рубежом, где стандарты электроснабжения могут отличаться от тех, которые используются у нас.

Рабочая среда

Для управления светом уличных светильников создаются сумеречные выключатели с фотореле герметичной конструкции, способной противостоять действию атмосферных осадков и пыли. Их отличает повышенный класс защиты корпуса по IP.

Они же обладают увеличенным диапазоном рабочих температур. Когда наступает низкая морозная погода, то может возникнуть необходимость обогрева их контактов или временного отключения.

Для работы сумеречного выключателя внутри обогреваемых помещений этого делать не требуется.

Изложенный в статье материал позволяет лучше понять видеоролик владельца Инженерные сети «Подключение фотореле».

Если у вас остались вопросы, то можете задать их в комментариях. Сейчас наступил удобный момент для того, чтобы поделиться этим материалом с друзьями в соц сетях.

Полезные товары Полезные сервисы и программы

Фотореле для уличного освещения: все что нужно знать

Автор aquatic На чтение 6 мин. Просмотров 6k. Обновлено

Организовать правильное управление освещением на улице не так просто. В некоторых ситуациях доступ к выключателям может быть попросту затруднен. В связи с этим приходится искать нестандартные решения. Интересный вариант заключается в установке фотореле для уличного освещения, которое подает электричество к приборам с наступлением темноты.

Устройства оснащены встроенными датчиками ФРЛ-01 и ФРЛ-02

Конструктивные особенности изделий

Более простые приборы для управления освещением изготавливаются в одном корпусе из пластика. Специальные приспособления позволяют фиксировать их на боковых поверхностях зданий или непосредственно на фонарях. Более сложные устройства состоят из измерительно-коммутационного блока и выносного фотоэлемента.

С помощью металлической пластины можно закрепить элемент

Обычно фотореле для уличного освещения включает следующие компоненты:

  • светочувствительный датчик, определяющий уровень освещенности;
  • фотоэлемент, измеряющий изменения показателей силы тока;
  • реле, выступающее в качестве коммутирующего приспособления;
  • усилитель.

Основная плата расположена в прозрачном корпусе

Обратите внимание! Если предполагается подсоединять осветительное оборудование повышенной мощности, то цепь необходимо коммутировать при помощи магнитного пускателя или контактора с соответствующей нагрузкой.

Как работает фотореле для уличного освещения

Принцип функционирования устройство относительно прост. Когда уровень освещенности становится недостаточным, внутри прибора происходит замыкание контактов, благодаря чему включается лампочка одного или нескольких приборов. При увеличенном режиме освещенности контакты размыкаются.

Так выглядит фотодиод – светочувствительный элемент

Для определения уровня освещения используются:

  • фототранзисторы, регулирующие электрический сигнал на выходе при воздействии света;
  • фототиристоры, получающие заряд от светового потока, который поступает на специальную матрицу;
  • фотодиоды, функционирующие по принципу фотовольтаического эффекта;
  • фотосимистор, предназначенный для синхронизации тока и передачи его на электрод.

Прочный корпус позволяет защитить детали от внешней среды

Примечание! Практически все модели имеют специальную защиту от ложных сигналов, заключающуюся в выдержке временного интервала. Однако датчики все равно необходимо располагать вдали от источников искусственного света.

Основные характеристики и дополнительные возможности

Если необходимо автоматизировать процесс управления фонарями возле дома, то лучше приобрести фотореле для уличного освещения. Купить его можно за вполне приемлемую плату, особенно если модель не снабжена дополнительными функциями и имеет невысокую мощность.

Представлена современная модель ФР-04

При выборе нужно учитывать базовые параметры:

  • номинальное напряжение и частоту тока;
  • разницу рабочих температур;
  • потребляемую мощность;
  • нагрузку на сеть.

Из полезных функций в первую очередь следует выделить наличие таймера. В этом случае появляется возможность задавать время включения и отключения прибора. Программируемые модели вполне реально подстраивать не только под недельное расписание, но и месячное и даже годовое.

Щит управления освещением с фотореле

Многие современные устройства оснащаются возможностью настройки уровня освещенности. Они могут самостоятельно включать приборы не только с полным наступлением темноты, но и в пасмурную погоду, а также в самом начале сумерек.

Статья по теме:

Датчики движения для включения света. Это нехитрое приспособление позволяет сэкономить значительные денежные средства. Давайте подробнее узнаем об их видах, принципе работы и стоимости.

Процесс установки и настройки устройства

После изучения информации о приспособлении предлагается рассмотреть схему подключения фотореле уличного освещения и настроить ее основные параметры, которые касаются срабатывания. Самостоятельное подсоединение проводов даст возможность избежать лишних затрат.

Места соединения проводов при монтаже

Подключение к основному источнику питания и монтаж

В большинстве случаев схема подключения к питанию отражена непосредственно на корпусе устройства или в прилагающейся документации. Как правило, необходимо подсоединить три проводника. Первый ведет на фазу, второй – на ноль, а третий – на светильник.

При сборке корпуса метки должны быть совмещены

Что касается расположения устройства относительно фонаря, то его следует монтировать выше него. Для крепления к боковой поверхности могут использоваться обычные саморезы и дюбели. Они вставляются в отверстия металлической пластины, которая отходит от корпуса.

Наглядная схема размещения приборов и проводов

При необходимости можно подключить маломощное фотореле на повышенную нагрузку, используя модульный контактор. При срабатывании ток поступает не на устройство, а на катушку вспомогательного элемента.

Схема подключения с использованием контактора

Совет! В хозяйстве может быть лишний магнитный пускатель, оставшийся от другой техники. Его допускается применять вместо покупного контактора. Единственный минус заключается в увеличенных габаритах

Настройка усовершенствованных приборов

Обычно регулировка фотореле для уличного освещения производится, если была приобретена современная модель с дополнительными возможностями. Чаще всего снизу устанавливается специальная ручка, которая позволяет задать порог световой чувствительности. Поворот в плюсовую сторону будет включать устройство даже при незначительном затемнении, а поворот на минус – наоборот.

Ручка для регулировки находится снизу

Если изделие оснащено таймером, то его можно настроить на работу в конкретном режиме. Ввод программы позволяет задать время и дни, в которые будет включаться данный прибор.

Схема для самостоятельно изготовления простейшего приспособления

Сделать по схеме фотореле уличного освещения своими руками вполне реально, но для понимания основного принципа предлагается создать устройство с минимальным количеством деталей. Несмотря на это, оно будет эффективно в эксплуатации. Так как эмиттерный повторитель состоит из транзисторов VT1 и VT2, входной сигнал значительно усиливается.

Расположение составных частей самодельного приспособления

Роль транзисторного каскада играет реле малой мощности, которое подходит для напряжения, соответствующего основному питанию. С помощью диода VD1 удается создать барьер от воздействия обратного тока. С повышением напряжения увеличивается чувствительность прибора к потоку света.

Простейшее фотореле, работающее на одном транзисторе

Рассмотрение цен на фотореле для уличного освещения

Для организации серьезного освещения лучше всего приобрести готовые изделия в магазине, тем более что они вполне доступны многим потребителям. В зависимости от мощности и функциональных возможностей цены на них могут несколько колебаться.

Аналоговое фотореле ФР-24 для низкого напряжения

В таблице рассматриваются одни из самых популярных моделей, которые смогут приобрести даже потребители с небольшими доходами.

Запомните! Так как приборы устанавливаются на улице, температурный диапазон должен подбираться с учетом региона, в котором производится монтаж. В противном случае его срок службы может быть непродолжительным.

Подведение итогов

Нет смысла отказываться от упрощения управления уличным освещением. Фотореле стоит недорого, особенно это касается моделей, которые лишены дополнительных опций и являются маломощными. С помощью этого полезного устройства можно не только обеспечить высокий уровень комфорта, но и сэкономить денежные средства. Практически все модели очень компактны, поэтому не слишком выделяются на общем фоне.

Фотореле ФР-602 от IEK для уличного освещения: схема подключения и принцип работы (видео)

Что такое фотореле и схема его подключения

Содержание статьи:

Фотореле является таким устройством, которое имеет выносной или встроенный сумеречный датчик, который можно подключить в цепи любых осветительных приборов. Он реагирует на степень освещения и подает сигналы в релейную схему. Когда реле замыкается освещение будет включаться, а когда размыкается – освещение будет отключаться днем. В этой статье разберем, что такое фото реле и для чего оно необходимо, принцип действия фотореле, а также какова схема подключения фотореле.

Как выбрать?

Для того, чтобы правильно подобрать и подключить устройство своими руками, например, к прожектору, необходимо знать какой вам тип датчика необходим и какой будет наиболее удобным. Они бывают встроенные и выносные. При выборе обязательно нужно будет учитывать токовые характеристики устройства. Они обладают своими ограничениями в коммутации по току, выраженные в амперах.

Как оно работает?

Устройство обладает светочувствительным элементом, который является постоянно включен в схему осветительного прибора и имеет питание. Этот элемент постоянно проводит измерение уровня освещенности (день – ночь) там, где это необходимо. Установка фотореле предполагает, что реагирующий на уровень освещения прибор будет подавать сигналы на реле: при замыкании – будет включать осветительный прибор, а во время размыкания контактов – отключать.

Структурная схема

Чтобы понять принцип работы фотореле необходимо разобраться с его составными частями. Среди конструктивных элементов могут быть следующие элементы:

  • Датчик (светочувствительный) – реагирует на изменения степени освещенности;
  • Датчик (фотоэлемента) – реагирует на изменения силы тока;
  • Усилитель для электрического тока;
  • Реле – коммутирующий элемент в устройстве.

Особенности конструкции

Обычные устройства, предназначенные для малых светильников, чаще всего производятся одним блоком в пластиковом корпусе. Они имеют возможность закрепления на стенах или подключения к светодиодному светильнику с задней стороны.

Если подключить светильники, мощность которых превышает мощность фотореле своими силами установленного, то цепь должна коммутироваться через магнитный пускатель или современные контакторы на соответствующую нагрузку.

Более сложные варианты производятся из двух составляющих – измерительно-коммутационного устройства и выносного фотоэлемента. Измерительный блок располагается непосредственно в электрическом щите.

Установка фотореле, снабженного реакцией на движение, то необходимо учитывать требуемый обзор контролируемой территории. Несколько светильников на одну выходную группу прибора можно подключить по параллельной схеме.

Основная масса моделей снабжены помехозащитой от ложных срабатываний, т.е. выдержкой времени. Однако, не смотря на это, подключение фотореле для уличного освещения следует производить подальше от других искусственных источников света во избежание эффекта мигания ламп.

Принцип работы

Простая схема фотореле проводит замеры освещенности при помощи одного из элементов:

  • Фототранзистора;
  • Фоторезистора;
  • Фотосимистора;
  • Фотодиода;
  • Фототиристора.

Схема фотореле для уличного освещения в качестве чувствительного элемента, воспринимающего силу света, предполагает наличие p-n переход, создаваемый на стыках разных полупроводниковых металлов, обладающих p- и n – проходимостями. Этот переход, в свою очередь, и вырабатывает электрический импульс во время попадания на него света.

Сопротивление фоторезисторов будет зависеть от силы светового потока.

Фотодиоды будут формировать электрические импульсы, которые станут соответствовать интенсивности светового потока за счет действия фотовольтаического эффекта.

Фототранзисторы являются аналогами обычных биполярных транзисторов и выполнен как оптоэлектронный полупроводник. В подобном устройстве часть базы подвергается воздействию света для осуществления регулирования выходного электрического сигнала.

Фототиристоры предназначаются для деятельности в цепях постоянного тока. Изготовлен оптоэлектронным полупроводником, который обладает структурой обычного тиристора. Включается в работу от появления тока от светового потока, направляемого на светочувствительную матрицу элемента.

Фотосимистор предназначен для работы в цепях переменного тока. Он упрощенно может быть представлен как конструкция из 2 фототиристоров, каждый из которых будет реагировать на отрицательную или положительную составляющую полупериода гармоники. У него специальная схема будет заниматься синхронизацией тока для передачи на управляющий электрод.

Технические данные, влияющие на выбор

Ниже приведены основные параметры, которые будут оказывать влияние на выбор и подключение фотореле для уличного освещения:

  • Номинальное напряжение устройства.

Обращаем внимание! Импортные устройства могут быть предназначенными для работы с другими уровнями напряжения. Так они могут быть рассчитаны на 110 или 127 Вольт, а это может не позволить нормально работать в нашей сети 220 Вольт.

  • Потребляемая мощность и тепловая нагрузка светильников. Эти нагрузки выходные контакты устройства должны с уверенностью выдерживать.
  • Условия работы устройства, которые будут влиять на выбор конструкции и степени защиты:
  • Атмосферные осадки;
  • Попадание пыли и инородных предметов;
  • Перепады температур;
  • Уровень светочувствительности и степень настройки момента срабатывания;
  • Типы подходящих светильников. Здесь стоит сказать, что обычные модели, смонтированные своими руками, предназначаются для подключения и работы с активной нагрузкой, которая создается галогенными лампами и лампами накаливания. А вот, например, энергосберегающие и люминесцентные, а также другие подобные типы ламп, вырабатывают реактивную часть нагрузки. У подобных видов ламп во время запуска происходит бросок пускового тока, а это может пожечь контакты устройства.

Схема подключения

Чтобы разобраться, как подключить фотореле к освещению необходимо внимательно изучить само изделие или упаковку. На них собственно и должна быть приведена схема подключения фотореле для уличного освещения. Выводы из устройства снабжены проводами с различным цветом изоляции. Это необходимо для исключения ошибок при подключениях. Сделать вывод о их назначении просто, если знать информацию о цветовой маркировке. Из прибора выведено 3 провода:

  • Черный – обозначает фазу;
  • Зеленый – нулевой провод;
  • Красный – коммутируемая фаза, идущая к светильнику.

Итак, как подключить фотореле к освещению? До начала выполнению работ по подключению необходимо изучить прилагаемую инструкцию. Для того, чтобы соединить провода следует использовать распределительную коробку, которую можно установить рядом на стенке.

Нагрузка коммутируется путем прерывания фазного провода. За счет этого происходит подача и исчезновение напряжения. Зеленый провод (ноль) подключается для обеспечения работоспособности.

Будем надеяться, что статья полностью помогла разобраться в том, что это фотореле и как подключить датчик света для уличного фонаря. Если еще останутся вопросы, то смело задавайте в комментариях.







Как работает твердотельное реле PhotoMOS

Введение в реле PhotoMOS

Реле — это электрический компонент, выход которого управляется в разомкнутом или замкнутом положении путем подачи или снятия напряжения возбуждения с электрически изолированной цепи. В течение многих лет электромеханические реле были единственным выбором для выполнения такой функции. Однако за последние два десятилетия появились новые технологии, позволяющие полупроводникам переключать выходные цепи с помощью электрического управляющего сигнала с помощью электронных, магнитных, оптических или других средств, не требующих механического перемещения.

Panasonic предлагает полупроводниковые реле двух типов: твердотельные реле (SSR) и реле PhotoMOS. Основное различие между этими двумя типами заключается в полупроводниковом устройстве, используемом для переключения выхода: в SSR используются симисторы, а в реле PhotoMOS используются два полевых МОП-транзистора. Реле PhotoMOS используются в телекоммуникациях, измерениях, безопасности и промышленном управлении.

Рисунок 1: Конструкция реле PhotoMOS

Строительство:

Конструкция реле PhotoMOS показана на рисунке 1.Входные контакты подключены к светоизлучающему диоду (LED). Светодиод устанавливается в верхней части реле на расстоянии не менее 0,4 мм от фотоэлемента. Светодиод и детектор отлиты из полупрозрачной смолы, которая позволяет свету проходить, но обеспечивает диэлектрический барьер между входом и выходом. Двойные полевые МОП-транзисторы интегрированы на выходной стороне и служат переключателем для цепи нагрузки

.

Преимущества:

Использование реле PhotoMOS дает много преимуществ перед электромеханическими или другими твердотельными реле. Эти преимущества включают в себя:

  • Низкое энергопотребление
  • Низкий ток утечки
  • Стабильное сопротивление в течение всего срока службы
  • Высокая надежность и чрезвычайно долгий срок службы
  • Малый размер
  • Быстрая скорость переключения
  • Высокая устойчивость к вибрации и ударам
  • Нет дребезга контактов и шума переключения

Принцип работы:

Сторона входа реле PhotoMOS состоит из светодиода.Если через светодиод протекает ток, он излучает свет. Свет проходит через полупрозрачную силиконовую смолу и обнаруживается матрицей фотодатчиков. Это приводит к падению напряжения на фотодатчиках, которое используется для управления полевыми МОП-транзисторами, переключающими цепь нагрузки.

Рисунок 2: Базовая входная цепь реле PhotoMOS

В следующей публикации мы обсудим, как разработать схему на основе PhotoMOS.

Пожалуйста, задавайте свои вопросы в разделе комментариев, и мы ответим, а также включим их в будущие блоги.

Нравится:

Нравится Загрузка …

Связанные

Введение в твердотельные реле

ВВЕДЕНИЕ:

Благодаря своим превосходным характеристикам твердотельное реле стало важным промышленным устройством управления во многих областях.
Это введение в твердотельные реле, из этой статьи вы узнаете, что такое твердотельное реле? Какие типы твердотельных реле? Как работают твердотельные реле? Как выбрать твердотельное реле? Как использовать твердотельные реле?

Вы можете быстро перейти к интересующим вас главам с помощью Directory ниже и Quick Navigator в правой части браузера.

СОДЕРЖАНИЕ


§1. Что такое твердотельное реле (SSR)

Твердотельное реле (также известное как SSR, реле SS, реле SSR или переключатель SSR, твердотельный контактор, силовой электронный переключатель, автомобильные реле, электронные силовые реле и контакторы электрических сигналов) представляет собой интегрированное бесконтактное электронное переключающее устройство, которое компактно собрано из интегральной схемы (ИС) и дискретных компонентов. В зависимости от коммутационных характеристик электронных компонентов (таких как переключающие транзисторы, двунаправленные тиристоры и другие полупроводниковые компоненты), SSR могут очень быстро переключать состояние нагрузки «ВКЛ» и «ВЫКЛ» через электронную схему, точно так же, как и функции традиционных механических реле.По сравнению с предыдущим реле с «герконовым контактом», а именно с электромеханическим реле (EMR), внутри SSR нет подвижной механической части, а также отсутствует механическое воздействие во время процесса переключения SSR. Поэтому твердотельное реле еще называют «бесконтактным переключателем».

По своим конструктивным характеристикам переключатель SSR превосходит EMR. Основные преимущества твердотельных реле:

● Полупроводниковый компонент действует как переключатель для реле, которое имеет небольшие размеры (компактный размер) и долгий срок службы (длительный срок службы).

● Лучшая электромагнитная совместимость, чем ЭМИ — невосприимчивость к радиочастотным помехам (RFI) и электромагнитным помехам (EMI), низкий уровень электромагнитных помех и низкий уровень электромагнитного излучения.

● Отсутствие движущихся частей, отсутствие механического износа, отсутствие шума при работе, отсутствие механических повреждений, и высокая надежность.

● Нет искры, дуги, горения, дребезга контактов и износа между контактами.

● Благодаря функции «переключение при нулевом напряжении, отключение при нулевом токе» легко достичь переключения «при нулевом напряжении».

● Быстрая скорость переключения (скорость переключения SSR в 100 раз выше, чем у обычного EMR), высокая рабочая частота.

● Высокая чувствительность, управляющие сигналы низкого электрического уровня (SSR может напрямую управлять большими токовыми нагрузками через малоточные управляющие сигналы), совместим с логической схемой (схемы TTL, CMOS, DTL, HTL), легко реализует несколько функций.

● Обычно упаковывается из изоляционного материала с хорошей влагостойкостью, стойкостью к плесени, коррозии, виброустойчивостью, механической стойкостью к ударам и взрывозащищенностью.

Кроме того, функция усиления и возбуждения твердотельного реле очень подходит для управления мощным исполнительным механизмом, который более надежен, чем электромагнитный. реле (ЭМИ). Управляющие переключатели твердотельных реле требуют очень низкой мощности, поэтому низкие управляющие токи могут использоваться для управления большими токами нагрузки. И В твердотельном реле используется отработанная и надежная оптоэлектронная технология развязки между входными и выходными клеммами. Эта технология позволяет выходной сигнал устройства с низким энергопотреблением должен быть напрямую подключен к входным клеммам управления твердотельного реле для управления высокой мощностью устройство на выходной клемме твердотельного реле без необходимости в дополнительных схемах защиты для защиты устройства слабого тока, потому что «устройство малого тока управления» (подключенное к входной клемме SSR) и «большое устройство управления источники питания »(подключенные к выходной клемме SSR) были электрически изолированы.Кроме того, твердотельные реле переменного тока используют «детектор перехода через ноль». технология для безопасного применения AC-SSR к выходному интерфейсу компьютера, не вызывая серии помех или даже серьезных сбоев в работе компьютера. И эти функции не могут быть реализованы EMR.

Из-за присущих твердотельным реле характеристик и вышеуказанных преимуществ, SSR широко используется в различных областях с момента его появления в 1974 году и полностью заменил электромагнитные реле во многих областях, где электромагнитные реле не может применяться.Особенно в области компьютерных систем автоматического управления, потому что твердотельное реле требует очень низкого мощность привода и совместимы с логической схемой, а также могут напрямую управлять выходной схемой без необходимости в дополнительном промежуточном цифровом буфере.

В настоящее время твердотельные реле хорошо работают в военной, химической, промышленной устройства управления автоматикой, электромобиль, телекоммуникации, гражданское электронное оборудование управления, а также приложения для обеспечения безопасности и контрольно-измерительные приборы, такие как система нагрева электрической печи, машина с числовым программным управлением (станок с ЧПУ), оборудование для дистанционного управления, электромагнитный клапан, медицинское оборудование, система управления освещением (например, светофор, сцинтиллятор, система управления сценическим освещением), бытовая техника (например, стиральная машина, электрическая плита, духовка, холодильник, кондиционер), оргтехника (например, копировальный аппарат, принтеры, факсы и многофункциональные принтеры), системы пожарной безопасности, зарядка электромобилей система и так далее. В общем, твердотельные реле могут использоваться в любом приложении, требующем высокой стабильности (оптическая изоляция, высокая устойчивость), высокой производительности (высокая скорость переключения, высокий ток нагрузки), и небольшой размер упаковки.

Конечно, твердотельные реле также имеют некоторые недостатки, в том числе: наличие падения напряжения во включенном состоянии и выходного тока утечки, необходимость мер по рассеиванию тепла, более высокая стоимость покупки, чем у EMR, реле постоянного и переменного тока не универсальны, единое состояние управления, небольшое количество контактных групп и плохая перегрузочная способность.Хотя некоторые специальные настраиваемые твердотельные реле могут решить некоторые из вышеперечисленных проблем, эти недостатки необходимо учитывать и оптимизировать при проектировании схем и применении SSR, чтобы максимизировать преимущества твердотельных реле.

§ 2. Какова структура твердотельных реле

Твердотельные реле представляют собой четырехконтактные активные устройства, две из четырех клемм являются клеммами управления входом, а две другие клеммы клеммы управления выходом. Хотя типов и спецификаций SSR-переключателей много, их структуры схожи и состоят в основном из трех частей (как показано на рисунке 2.1): входная цепь (цепь управления), цепь возбуждения и выход Цепь (управляемая цепь).

Входная цепь:

Входная цепь твердотельного реле, также называемая цепью управления, обеспечивает контур для входного управляющего сигнала, делая управляющий сигнал источником запуска для твердотельного реле. В соответствии с различными типами входного напряжения входную цепь можно разделить на три типа: входная цепь постоянного тока, переменного тока. входная цепь и входная цепь переменного / постоянного тока.

Входную цепь постоянного тока можно разделить на резистивную входную цепь и входную цепь постоянного тока.

1) Резистивная входная цепь, входной ток которой линейно увеличивается с увеличением входного напряжения, и наоборот. Если управляющий сигнал имеет фиксированное управляющее напряжение, следует выбрать входную цепь резистора.

2) Входная цепь постоянного тока. Когда входное напряжение входной цепи постоянного тока достигает определенного значения, ток больше не будет явно увеличиваться по мере увеличения напряжения. Эта функция позволяет использовать твердотельное реле постоянного тока на входе в довольно широком диапазоне входного напряжения.Например, когда диапазон изменения напряжения управляющего сигнала довольно большой (например, 3 ~ 32 В), будет рекомендовано твердотельное реле постоянного тока с входной цепью постоянного тока, чтобы твердотельное реле постоянного тока могло надежно работать над весь диапазон входного напряжения.

Некоторые из этих входных схем управления имеют управление с положительной и отрицательной логикой, инвертирование и другие функции, а также совместимость логических схем. Таким образом, твердотельные реле могут быть легко подключены к схемам TTL (схемы транзисторно-транзисторной логики), схемам CMOS (схемы комплементарных металлооксидных полупроводников), схемам DTL (схемам диодно-транзисторной логики) и схемам HTL (схемам высокопороговой логики).В настоящее время DTL постепенно заменяется TTL, а HTL заменяется CMOS. И если сигнал с широтно-импульсной модуляцией (ШИМ) используется в качестве входного сигнала, переключение ВКЛ / ВЫКЛ частота источника питания переменного тока должна быть меньше 10 Гц, в противном случае частота переключения выходного сигнала выходной цепи ТТР переменного тока не сможет поспевать за ней.

Цепь управления:

Цепь управления твердотельным реле состоит из трех частей: изолирующей цепи связи, функциональной цепи и цепи запуска.Однако, согласно Фактические потребности твердотельного реле, могут быть включены только одна / две из этих частей.

1. Изолированная цепь связи:

Методы изоляции и связи для цепей ввода / вывода (ввод / вывод Схема) твердотельных реле в настоящее время используются два способа: схемы оптопары и схемы высокочастотного трансформатора.

1) Оптопара (также называемая оптопарой, оптическим соединителем, оптоизолятором или оптическим изолятором) непрозрачно снабжена инфракрасным светодиодом (светоизлучающим диодом) и оптическим датчиком для обеспечения изолированного управления между «стороной управления» и «нагрузкой». сторона », потому что между« излучателем света »и« датчиком света »нет электрического или физического соединения, кроме луча.Типы комбинаций «источник-датчик» обычно включают: «светодиод-фототранзистор» (фототранзистор), «светодиод-симистор» (фототриак) и «светодиод-фотодиод». матрица »(стек фотодиодов используется для управления парой полевых МОП-транзисторов или IGBT).

2) В схеме связи высокочастотного трансформатора используется высокочастотный трансформатор для преобразования управляющего сигнала на входе в управляющий сигнал на выходе. Подробный процесс заключается в том, что входной управляющий сигнал создает автоколебательный высокочастотный сигнал, который будет передаваться через сердечник трансформатора во вторичную обмотку трансформатора, и после обработки схемой обнаружения / выпрямления и логической схемой сигнал в конечном итоге станет управляющий сигнал для управления триггерной схемой.

2. Функциональная схема:

Функциональная схема может включать в себя различные функциональные схемы, например схему обнаружения, схему выпрямителя, схему перехода через нуль, схему ускорения, схему защиты, схему отображения и т. Д.

3. Схема запуска:

Цепь триггера используется для подачи триггерного сигнала на выходную цепь.

Выходная цепь:

Выходная цепь твердотельного реле управляется триггерным сигналом для включения / выключения источников питания нагрузки.

Выходная цепь в основном состоит из выходного компонента (микросхемы) и контура поглощения (который действует как подавитель переходных процессов) и иногда включает в себя цепь обратной связи. До сих пор выходной компонент твердотельных реле в основном включает в себя: биполярный переходный транзистор (биполярный транзистор или BJT, который делится на два типа, PNP и NPN), тиристор (кремниевый выпрямитель или SCR), симистор (двунаправленный триод, Двунаправленный тиристор, двунаправленный управляемый выпрямитель или BCR), полевой транзистор металл-оксид-полупроводник (MOSFET), биполярный транзистор с изолированным затвором (IGBT), MOSFET из карбида кремния (SIC MOSFET, разновидность широкозонного транзистора с максимальной рабочей температурой перехода в промышленном масштабе 200 °). C, низкое энергопотребление и компактный размер) и так далее.

Выходную цепь твердотельного реле можно разделить на три типа: выходная цепь постоянного тока, выходная цепь переменного тока и выходная цепь переменного / постоянного тока. В выходной цепи постоянного тока обычно используется биполярный компонент (такой как IGBT или MOSFET) в качестве выходного компонента, а в выходной цепи переменного тока обычно используются два тиристора или один симистор в качестве выходного компонента.

§3. Символ твердотельного реле

Символ твердотельного реле на принципиальной схеме показан ниже (Рисунок 3.1).

Следует отметить, что:
● Символ электрода должен быть нанесен отдельно (внутри или вне рамки) рядом с каждым контактом графического символа.
● Входные и выходные клеммы обычно не могут быть нарисованы на одной или смежных сторонах.
● Когда несколько твердотельных реле появляются на одной схеме, числовой номер может быть добавлен после текстового символа, чтобы различать реле. (например, SSR1, SSR2).

§4. Какие бывают типы твердотельных реле?

Типы твердотельных реле разнообразны, и стандарты классификации разнообразны.Твердотельные реле обычно классифицируются по следующим критериям.

1. Тип источника питания нагрузки:

Твердотельное реле можно разделить на твердотельные реле постоянного тока (DC-SSR) и твердотельные реле переменного тока (AC-SSR) в зависимости от типа источника питания нагрузки. В твердотельных реле постоянного тока используются силовые полупроводниковые транзисторы в качестве переключающего элемента (например, BJT, MOSFET, IGBT) для управления состоянием ВКЛ / ВЫКЛ источника питания нагрузки постоянного тока, а в твердотельных реле переменного тока используются тиристоры (например, как Triac, SCR) в качестве переключающего элемента для управления состоянием ВКЛ / ВЫКЛ источника питания нагрузки переменного тока.

1.1 DC-SSR:

В зависимости от формы входа, SSR постоянного тока можно разделить на твердотельные реле постоянного тока с резистивным входом и твердотельные реле постоянного тока постоянного тока.

1.2 AC-SSR:

SSR типа AC можно классифицировать в соответствии со следующими стандартами.

1.2.1 Режим запуска управления:

В соответствии с режимом запуска управления (время включения и выключения), SSR переменного тока можно разделить на твердотельные реле переменного тока с переходом через нуль, случайное включение Тип твердотельные реле переменного тока и пиковое включение Тип твердотельные реле переменного тока.

1) Твердотельные реле переменного тока с переходом через ноль (рис. 4.2), также известные как твердотельные реле переменного тока с триггером при переходе через ноль, твердотельное реле с перекрестным включением через ноль, твердотельные реле переменного тока с нулевым переключением, твердотельные реле переменного тока с нулевым напряжением , или твердотельные реле переменного тока. Для реле SSR с переходом через нуль их состояние переключения выходной цепи синхронизируется с выходным сигнал, то есть «синхронный» с источником питания. При включении входного сигнала, если напряжение питания нагрузки находится в зоне, отличной от перехода через нуль, выходная клемма твердотельных реле с переходом через ноль не будет включена; но если напряжение питания нагрузки достигает нулевой зоны, выходная клемма реле SSR перехода через ноль будет включена, а также цепь нагрузки будет быть включенным.Этот режим триггера может эффективно снизить пусковой ток, генерируемый при включении SSR, а также одновременно уменьшает сигнал помех в электросети и входной цепи управления. В Следовательно, твердотельные реле с переходом через ноль являются наиболее распространенным типом во многих областях.

2) Твердотельные реле переменного тока случайного включения (рис. 4.3), также известные как твердотельные реле переменного тока с произвольным включением, твердотельные реле переменного тока с произвольным включением, твердотельное реле переменного тока с произвольной проводимостью, твердотельное реле переменного тока с произвольным зажиганием , Твердотельное реле мгновенного включения, твердотельные реле переменного тока с ненулевым переключением, твердотельные реле переменного тока мгновенного включения, твердотельные реле мгновенного действия переменного тока, асинхронные твердотельные реле переменного тока или твердотельные реле переменного тока с фазовой модуляцией.Режим переключения выходной цепи реле ТТР произвольного типа управляется только сигналом управления и не зависит от сигнала источника питания, т. е. «асинхронен» с источником питания. Твердотельные реле случайного типа будут немедленно включены, пока есть входные сигналы на входных клеммах и независимо от состояния напряжения нагрузки. Поскольку случайное твердотельное Реле включается или выключается в любой фазе источника питания переменного тока, в момент включения может генерироваться сильный сигнал помехи.

3) Твердотельные реле переменного тока с пиковым включением также известны как твердотельные реле переменного тока с пиковым переключением или пиковое пожарное реле переменного тока. твердотельные реле. При подаче входного управляющего сигнала реле SSR пикового типа включаются в первой точке пика выходного напряжения переменного тока. для уменьшения пускового тока; если входной управляющий сигнал удален, пиковое твердотельное реле будет отключено.

1.2.2 Фаза:

В зависимости от фазы источника питания переменного тока AC-SSR можно разделить на твердотельные реле однофазного переменного тока и твердотельные реле трехфазного переменного тока.

1) В зависимости от функции однофазные твердотельные реле переменного тока можно разделить на однофазные твердотельные реле переменного / постоянного тока, однофазные твердотельные регуляторы напряжения, однофазные твердотельные регуляторы напряжения, одно открытое и одно закрытое однофазные твердотельные реле, однофазные твердотельные реле прямого и обратного направления, однофазные сдвоенные твердотельные реле и т. д. Следует отметить, что двойное реле (рис. 4.4), которое представляет собой однофазное твердотельное реле. реле, которое объединяет два однофазных промышленных твердотельных реле в один стандартный промышленный корпус с двойными входными клеммами и двойными выходными клеммами, причем каждый набор клемм ввода / вывода не зависит от другого набора, то есть двойного Реле SSR имеют больше контактов и могут обеспечивать более разнообразное управление, чем обычные типы.

2) Трехфазные твердотельные реле переменного тока могут использоваться непосредственно для управления трехфазными двигателями переменного тока, а трехфазные твердотельные реле переменного тока вперед-назад (или трехфазные реверсивные Твердотельное реле переменного тока) может использоваться для управления трехфазными двигателями прямого и обратного хода (трехфазные двунаправленные двигатели переменного тока или трехфазные двухоборотные двигатели переменного тока).

1.2.3 Компонент переключателя:

В соответствии с компонентами переключателя AC-SSR можно разделить на твердотельные реле переменного тока обычного типа и твердотельные реле расширенного типа.В реле SSR обычного типа используется симистор. в качестве компонента переключения выхода, а реле SSR улучшенного типа использовали встречно-параллельный SCR в качестве компонента переключения.

2. Форма ввода / вывода:

В соответствии с формой ввода / вывода твердотельные реле можно разделить на четыре типа: твердотельные реле типа входа постоянного тока и выхода переменного тока (DC-AC SSR реле), твердотельные реле постоянного и постоянного тока на выходе (реле постоянного и постоянного тока SSR), твердотельные реле переменного и переменного тока на выходе (твердотельные реле переменного и переменного тока), твердотельные реле переменного тока на входе и выходе постоянного тока (AC- Реле постоянного тока SSR).

3. Тип переключателя:

В зависимости от типа переключателя, переключатели SSR можно разделить на твердотельные реле нормально открытого типа (или NO-SSR) и твердотельные реле нормально закрытого типа (или NC-SSR). Нормально разомкнутые твердотельные реле будут включены, только когда на входные клеммы подается управляющий сигнал. Напротив, нормально закрытый твердотельный реле будут выключены, когда входной сигнал будет подан на входной терминал. (Если не указано иное, твердотельные реле в этом документе по умолчанию относятся к нормально разомкнутым твердотельным реле.)

4. Изоляция / соединение:

В соответствии с методами изоляции / соединения, SSR можно разделить на твердотельные реле с герконовым реле, твердотельные реле с трансформаторной связкой, твердотельные реле с фотосвязью и твердотельные реле гибридного типа. государственные реле.

1) Герконовое реле SSR (рис. 4.5, а) использует герконовый переключатель в качестве метода изоляции. При подаче управляющего сигнала непосредственно (или через предусилитель) к катушке герконового реле, герконовый переключатель сразу замкнется, а тиристорный переключатель будет активирован, чтобы заставить нагрузку проводить.

2) В ТТР с трансформаторной муфтой (рис. 4.5, б) в качестве изолирующего устройства используется трансформатор. Трансформатор может преобразовывать управляющий сигнал малой мощности от первичной катушки во вторичную катушку, чтобы генерировать сигнал для возбуждения электронный переключатель. И если входной управляющий сигнал представляет собой напряжение постоянного тока, во входной цепи требуется преобразователь постоянного тока в переменный. После обработки путем выпрямления, усиления или других модификаций сигнал от вторичной катушки можно использовать для управлять переключающим компонентом.

3) SSR с фотосвязью (рис. 4.5, c), также известный как фотоизолированный SSR или оптопара. SSR использует оптический ответвитель в качестве изолятора. Оптический соединитель представляет собой оптоизолятор, который состоит из источника инфракрасного излучения (обычно светоизлучающего диода или светодиода) и светочувствительного полупроводникового компонента (такого как светочувствительный диод, фоточувствительный транзистор и фоточувствительный тиристор). В соответствии с различными компонентами (рис. 4.6), оптопара может быть в опто-диодном соединителе (фото-диодном соединителе), оптранзисторном соединителе (фото-транзисторном соединителе), опто-тиристорном соединителе (фото-тиристорном соединителе), и опто-симисторный ответвитель (фото-симисторный ответвитель).

Фото-полупроводниковое устройство обнаруживает инфракрасное излучение от светодиода, а затем выдает сигнал для управления полупроводниковым переключателем. По сравнению с герконовым реле и трансформатором, оптический изолятор имеет лучшую физическую изоляцию, чтобы Обеспечьте электрическую изоляцию между цепью нагрузки на выходе высокого напряжения и цепью входного сигнала низкого напряжения. А благодаря отличным изоляционным характеристикам и очень компактным размерам оптопары, твердотельное реле оптопары используется в очень широком диапазоне приложений.

4) Гибридное твердотельное реле — это специальное твердотельное реле, которое объединяет преимущества EMR и SSR, с высоким КПД и низким энергопотреблением. Входные и выходные цепи гибридных твердотельных реле состоят из реле SSR и герконового переключателя (или микроэлектромагнитного реле), включенных параллельно и управляемых. различными управляющими сигналами (рисунок 4.7).

При подаче входного сигнала 1 SSR немедленно переключается во включенное состояние. Поскольку у электронного переключателя нет движущихся частей, он может стабильно и быстро переключать нагрузку и не генерирует дугу из-за высокого сетевого напряжения или сильного импульсного тока. во время переключения.После генерации тока нагрузки ЭМИ будет управляться управляющим сигналом 2 и включаться. Поскольку ЭМИ подключено параллельно с ТТР, выходной контакт ЭМИ запитывается без напряжения, и на контактах нет дуги. Затем, после некоторой задержки, дребезг контактов ЭМИ стабилизируется, и SSR будет выключен. EMR работает почти без нагрева, поэтому гибридные реле SSR могут работать без установленного радиатора.

5. Структура схемы:

В зависимости от структуры схемы твердотельное реле можно разделить на твердотельные реле с дискретной структурой и твердотельные реле с гибридной структурой.Твердотельные реле с дискретной структурой в основном собраны из дискретных компонентов. и печатная плата, а затем упакованные в заливку эпоксидной смолой, пластиковую герметизацию или обертывание смолой. Твердотельные реле с гибридной структурой использовать технологию толстопленочного комбайна для сборки дискретных компонентов и полупроводниковых интегральных схем (ИС), а затем заключить их в металлический или керамический корпус.

6. Производительность:

По характеристикам твердотельное реле можно разделить на твердотельные реле стандартного типа и твердотельные реле промышленного типа.Номинальный ток стандартного твердотельного реле обычно составляет от 10 до 120 А, а номинальный ток промышленного твердотельного реле относительно велик, может составлять от 60 до 2000 А или больше. Следовательно, промышленные реле SSR могут соответствовать строгим требованиям промышленной среды и промышленного оборудования.

7. Монтаж:

В зависимости от методов монтажа твердотельные реле можно разделить на твердотельные реле для монтажа на панели (или для поверхностного монтажа), твердотельные реле для монтажа на DIN-рейку и для монтажа на печатной плате. твердотельные реле (или тип монтажа на печатную плату).И SSR для монтажа на печатной плате можно разделить на SSR для гнездового монтажа (или вставного типа) и SSR для кронштейна (или для фланцевого монтажа). Вставные твердотельные реле со многими стандартными пакетами (например, SIP, Mini-SIP и DIP), может быть напаян непосредственно на печатную плату, полагаясь на естественное охлаждение, без необходимости использования радиатора; твердотельные реле с фланцевым креплением требуют дополнительной металлической пластины или радиатора для отвода тепла.

8. Приложение:

В соответствии с приложением твердотельные реле можно разделить на твердотельные реле общего назначения, твердотельные реле с двусторонней передачей, автомобильные твердотельные реле, твердотельные реле с фиксацией (входной сигнал проходит как логический Исключающее ИЛИ или XOR, поэтому любой вход может блокировать / разблокировать выход) и т. Д.
Реле с фиксацией может продолжать проводить и непрерывно выводить управляющий сигнал даже при отключении управляющего тока, и его можно выключить только путем ввода обратного тока или кнопки выключения. Блокировка обычно используется в высоковольтных цепях, чтобы избежать распространения аварий.

§5. Каковы основные параметры твердотельных реле

Основные параметры твердотельных реле делятся на три категории: входные параметры, выходные параметры и другие параметры.

Входные параметры:

Диапазон входного напряжения / входной ток:

1) Диапазон входного напряжения относится к значению диапазона напряжения, которое должно быть входным (т. Е. Минимальным) или допустимым входным (т. Е. Максимумом) для твердотельное реле для нормальной работы при температуре окружающей среды 25 ° C.

2) Входной ток относится к соответствующему входному току. значение при определенном входном напряжении.

Напряжение включения / Напряжение выключения:

1) Напряжение включения (напряжение включения).Когда входное напряжение (напряжение, приложенное к входной клемме) больше или равно напряжение включения, выходной терминал будет включен.

2) Напряжение выключения (напряжение выключения). Когда входное напряжение (напряжение приложено к входной клемме) меньше или равно напряжению отключения, выходной контакт будет отключен.

Напряжение перехода через ноль:

Строго говоря, напряжение перехода через ноль — это не точка напряжения, а диапазон напряжений, который определяется внутренними компонентами реле перехода через нуль, который обычно очень низок и почти ничтожен.Если напряжение источника питания ниже напряжения перехода через нуль, реле перехода через нуль не будет включено; и если напряжение превышает напряжение перехода через нуль, переход через ноль реле будет во включенном состоянии.

Выходные параметры:

Номинальное выходное напряжение / номинальный рабочий ток:

1) Номинальное выходное напряжение — это максимальное рабочее напряжение нагрузки, которое могут выдержать выходные клеммы.

2) Номинальный рабочий ток — это максимальный установившийся рабочий ток, который может проходить через выходные клеммы при температуре окружающей среды 25 ° С.

Падение выходного напряжения / выходной ток утечки:

1) Падение выходного напряжения — это измеренное выходное напряжение при номинальном рабочем токе, когда твердотельное реле находится во включенном состоянии.

2) Выходной ток утечки относится к измеренному значению тока, протекающего через нагрузку, при условии, что твердотельное реле находится в в выключенном состоянии, и на выходную клемму подается номинальное выходное напряжение.
Этот параметр является показателем качества и производительности твердотельных реле.Чем меньше падение выходного напряжения и выходной ток утечки, тем лучше твердотельное реле.

Пусковой ток:

Пусковой ток, также известный как ток перегрузки, входной импульсный ток или импульсный ток включения, относится к неповторяющемуся максимальному значению (или току перегрузки), при котором устройство не будет необратимо повреждено, и выходные клеммы могут выдерживать, когда твердотельное реле находится во включенном состоянии. Пусковой ток SSR переменного тока составляет 5 ~ 10 раз (за один цикл) номинального рабочего тока, а SSR постоянного тока равен 1.5 ~ 5 раз (за одну секунду) номинального рабочего тока.

Другие параметры:

Потребляемая мощность:

Потребляемая мощность — это максимальное значение мощности, потребляемой самим твердотельным реле в состоянии включения и выключения.

Время включения / время выключения:

1) Время включения (или время включения) — это время, которое требуется нормально разомкнутому твердотельному реле для запуска после включения входное управляющее напряжение до тех пор, пока выходная клемма не начнет включаться и выходное напряжение не достигнет 90% окончательного изменения.

2) Время выключения (или время выключения) — это время, которое требуется нормально разомкнутому твердотельному реле, чтобы начать с момента отключения входного управляющего напряжения до тех пор, пока выходная клемма не начнет отключаться, и выходное напряжение достигает 90% окончательной вариации.

Это также важный параметр для оценки характеристик твердотельных реле. Чем короче время включения и выключения, тем лучше коммутационная способность твердотельного реле.

Сопротивление изоляции / диэлектрическая прочность:

1) Сопротивление изоляции относится к измеренному значению сопротивления между входной клеммой и выходной клеммой твердотельного реле при приложении определенного постоянного напряжения (например, 550 В).Он также может Включите измеренное значение сопротивления между входной клеммой и внешним корпусом (включая радиатор), а также измеренное значение сопротивления между выходной клеммой и корпусом.

2) Диэлектрическая прочность, или выдерживаемое напряжение диэлектрика, относится к максимальному значению напряжения, которое может выдерживаться между входной клеммой и выходной клеммой твердотельного реле. Он также может включать максимальное напряжение допустимое напряжение между выходной клеммой и корпусом, а также максимальное допустимое напряжение между входной клеммой и внешним корпусом.

Рабочая температура / максимальная температура перехода:

1) Рабочая температура относится к допустимому диапазону нормальной рабочей среды, когда твердотельное реле устанавливает радиатор в соответствии со спецификацией или когда радиатор не установлен.

2) Температура перехода, сокращенно от температуры перехода транзистора, — это фактическая рабочая температура полупроводника в электронном устройстве. В процессе эксплуатации она обычно выше температуры корпуса и внешней температура компонента.Максимальная температура перехода — это самая высокая температура перехода, допускаемая компонентом переключения выхода.

§6. Каков принцип работы твердотельных реле

Из этой главы вы узнаете, как работают твердотельные реле. Из-за различных условий применения твердотельные реле имеют немного разные внутренние компоненты, но принцип работы схож. Схема внутреннего замещения обычных твердотельных реле показана на рисунке. ниже (рисунок 6.1). Принцип работы твердотельных реле можно описать просто так: для NO-SSR, когда соответствующий сигнал управления подается на Входной терминал (IN) твердотельного реле, выходной терминал (OUT) будет переключен из выключенного состояния во включенное состояние; если управляющий сигнал отменен, выходной терминал (OUT) будет возвращен в выключенное состояние. В этом процессе твердотельные реле осуществляют бесконтактное управление состояниями переключателя источника питания нагрузки, подключенного к выходным клеммам.Следует отметить, что входной терминал может быть подключен только к управляющему сигналу, а нагрузка должна быть только быть подключенным к выходной цепи.

В зависимости от типа нагрузки SSR можно разделить на два типа: твердотельное реле постоянного тока (DC-SSR) и твердотельное реле переменного тока (AC-SSR). DC-SSR действуют как переключатель нагрузки на источниках питания постоянного тока, а AC-SSR действуют как переключатель нагрузки на питании переменного тока. запасы. Они несовместимы друг с другом и не могут быть смешаны.

1) Твердотельное реле постоянного тока (рисунок 6.1, слева), напряжение управляющего сигнала которого поступает с входной клеммы (IN), а затем подается управляющий сигнал. к приемной цепи через оптопару, и в конечном итоге сигнал усиливается усилителем, чтобы управлять состоянием переключения транзистора. Очевидно, что выходной терминал (OUT) твердотельного реле постоянного тока разделен на положительный Клемма (+ полюс) и отрицательная клемма (- полюс), будьте осторожны, чтобы не допустить ошибок при подключении выходной клеммы реле постоянного тока SSR к управляемой цепи.

2) Твердотельное реле переменного тока (Рисунок 6.1, справа) используется для управления состоянием ВКЛ / ВЫКЛ цепи нагрузки переменного тока. В отличие от твердотельных реле постоянного тока, в реле переменного тока SSR используется двунаправленный тиристор (симистор) или другие электронные переключающие компоненты переменного тока. Следовательно, на выходном терминале нет положительного / отрицательного вывода. (OUT) твердотельного реле переменного тока.

Принцип работы твердотельных реле переменного тока с переходом через ноль

Поскольку твердотельные реле переменного тока с переходом через ноль являются более совершенными и более типичными, чем твердотельные реле других типов, подробности работы твердотельных реле переменного тока с переходом через ноль могут помочь проиллюстрировать Полный принцип работы реле SSR:

1.Функция каждой части:

Ниже представлено представление SSR перехода через ноль переменного тока (рисунок 6.2). А схема A ~ E на блок-схеме образует тело SSR переменного тока с переходом через ноль. В целом реле SSR представляет собой четырехконтактный переключатель нагрузки, имеющий всего две входные клеммы. (③ и ④) и две выходные клеммы (① и ②). Когда реле SSR с переходом через ноль переменного тока работает, до тех пор, пока к клеммам ③ и добавлен определенный управляющий сигнал, можно управлять состоянием ВКЛ / ВЫКЛ контура между клеммами ① и.

Схема соединения A используется для обеспечения канала ввода / вывода для устройства управления, подключенного к клеммам ③ и, и электрического отключения соединения между входными клеммами и выходными клеммами SSR, чтобы предотвратить выходная цепь от вмешательства во входную цепь. Наиболее часто используемым компонентом в схеме связи является оптопара с высокой чувствительностью срабатывания, высокой скоростью отклика и высокой диэлектрической прочностью (выдерживаемым напряжением) между ними. входные и выходные клеммы.Поскольку входная нагрузка оптопары представляет собой светоизлучающий диод (LED), это позволяет легко согласовывать входное значение твердотельного реле с уровнем входного сигнала устройства управления и дает возможность подключения входные клеммы реле SSR напрямую подключаются к выходному интерфейсу компьютера, то есть твердотельное реле может управляться логическим уровнем «1» и «0».
Функция Trigger Circuit B заключается в генерации подходящего триггера. сигнал для приведения в действие схемы переключения D .Однако, если не добавить специальную схему управления, схема переключения будет генерировать радиочастотные помехи (RFI), которые будут загрязнять сеть более высокими гармониками и пиками, Таким образом, схема детектора перехода через ноль C специально разработана для решения этой проблемы.
Демпферная цепь E предназначена для предотвращения скачков и скачков напряжения в источнике питания, вызывающих удары и помехи (даже неисправности). к переключающим транзисторам. Обычно в качестве демпфирующей цепи используется RC-цепь (цепь резистор-конденсатор, RC-фильтр или RC-цепь) или нелинейный резистор (например, варистор).Варистор, также называемый резистором, зависящим от напряжения (VDR), представляет собой электронный компонент, значение сопротивления которого изменяется нелинейно с приложенным напряжением, и наиболее распространенным типом варистора является варистор на основе оксида металла (MOV), такой как нелинейный резистор на основе оксида цинка (ZNR).

2. Функция каждого компонента:

На рисунке ниже показаны внутренние принципиальные схемы триггера перехода через ноль типа AC-SSR (Рисунок 6.3)

R1 — это токоограничивающий резистор, ограничивающий ток входного сигнала. и гарантирует, что оптопара не будет повреждена. Светодиод используется для отображения состояния входа входного управляющего сигнала. Диод VD1 используется для предотвращения повреждения оптопары при инвертировании положительного и отрицательного полюсов входного сигнала. Оптопара OPT электрически изолирует входные и выходные цепи. Триод M1 действует как инвертор и составляет схему обнаружения перехода через нуль. с тиристором SCR одновременно, а рабочее состояние тиристора SCR определяется транзистором M1 обнаружения нуля переменного напряжения. VD2 ~ VD4 образуют двухполупериодный выпрямительный мост (или двухполупериодный диодный мост) UR . Двунаправленный пусковой импульс для включения симистора BCR может быть получен от SCR и UR. R6 — шунтирующий резистор, используемый для защиты BCR. R7 и C1 образуют сеть, поглощающую скачки напряжения, для поглощения скачков напряжения или скачков тока в электросети для предотвращения ударов или помех. к схеме переключения. RT — это термистор, который действует как защита от перегрева, чтобы предотвратить повреждение твердотельных реле из-за чрезмерных температур. VDR — варистор, который действует как устройство ограничения напряжения, фиксирующее напряжение и поглощает избыточный ток для защиты твердотельного реле, когда выходная цепь перенапряжения.

3. Процесс работы:

Твердотельное реле с переходом через ноль переменного тока имеет характеристики включения, когда напряжение пересекает ноль, и выключения, когда ток нагрузки пересекает ноль.

Когда оптопара OPT выключена (т. Е. Управляющий вывод OPT не имеет входного сигнала), M1 насыщается и включается, получая базовый ток от R2, и, как результат, напряжение запуска затвора (UGT) тиристора SCR зажимается к низкому потенциалу и выключили.Следовательно, симистор BCR находится в выключенном состоянии, потому что на выводе R6 управления затвором нет запускающего импульса.
Когда входной управляющий сигнал поступает на входную клемму твердотельного реле, фототранзистор OPT включен (т.е. на управляющую клемму OPT поступает входной сигнал). После деления напряжения питающей сети на R2 и R3, если напряжение в точке A больше, чем напряжение перехода через нуль M1 (т.е. VA> VBE1), M1 будет в состоянии насыщенной проводимости, а тиристоры SCR и BCR будут в выключенном состоянии.Если напряжение в точке А меньше точки перехода через нуль напряжение M1 (т.е. VA С помощью описанного выше процесса можно понять, что M1 используется в качестве детектора напряжения переменного тока для включения твердотельного реле, когда напряжение нагрузки пересекает ноль и включения выключение твердотельного реле, когда ток нагрузки пересекает ноль.А благодаря функции детектора перехода через нуль влияние цепи нагрузки на нагрузку соответственно уменьшается, и генерируются радиочастотные помехи. в контуре управления также значительно сокращается.

4. Определение перехода через нуль:

Здесь необходимо пояснить, что такое переход через нуль. В переменном токе переход через нуль — это мгновенная точка, в которой отсутствует напряжение, то есть соединение между положительным полупериодом и отрицательным полупериодом. формы волны переменного тока.В каждом цикле переменного тока обычно происходит два перехода через ноль. И если электросеть переключается в момент перехода через нуль, никаких электрических помех возникать не будет. Твердотельное реле переменного тока (оснащенный схемой управления переходом через ноль) будет находиться во включенном состоянии, когда входная клемма подключена к управляющему сигналу и выходное напряжение переменного тока пересекает ноль; и наоборот, когда управляющий сигнал выключен, SSR будет в OFF состояние до следующего перехода через ноль.
Кроме того, следует отметить, что переход через ноль твердотельного реле на самом деле не означает нулевое напряжение формы волны напряжения источника питания. Рисунок 6.5 представляет собой разрез синусоидального сигнала переменного напряжения. волна. В соответствии с характеристиками переключающего компонента переменного тока напряжение переменного тока на рисунке разделено на три области, которые соответствуют трем состояниям выходной цепи SSR. А U1 и U2 соответственно представляют пороговое напряжение и напряжение насыщения переключающего компонента.

1) Область Ⅰ — это зона нечувствительности (область отключения, область отключения или область отключения) с абсолютным значением диапазона напряжения 0 ~ U1. И в этой зоне переключатель SSR не может быть включен, даже если добавлен входной сигнал.

2) Область Ⅱ — это область ответа (активная область, Область включения, область включения или область включения) с абсолютным значением диапазона напряжения U1 ~ U2. В этой зоне сразу включается ТТР, как только добавляется входной сигнал, а выходное напряжение увеличивается по мере увеличения напряжения питания.

3) Область — это область подавления (область насыщения) с абсолютным значением диапазона напряжений, превышающим U2. В этом регионе, переключающий элемент (тиристор) находится в состоянии насыщения. И выходное напряжение твердотельного реле больше не будет увеличиваться с увеличением напряжения источника питания, но ток увеличивается с увеличением напряжения, что может можно рассматривать как состояние внутреннего короткого замыкания выходной цепи твердотельного реле, то есть твердотельное реле находится во включенном состоянии как электронный переключатель.

На рис. 6.6 показана форма сигнала ввода / вывода твердотельного реле с переходом через ноль. И из-за природы тиристора твердотельное реле будет в состояние включено после того, как напряжение на выходных клеммах достигнет порогового напряжения (или напряжения триггера схемы триггера). Тогда твердотельное реле будет в фактическом включенном состоянии после достижения напряжения насыщения, и в то же время время, генерировать очень низкое падение напряжения в открытом состоянии. Если входной сигнал отключен, твердотельное реле выключится, когда ток нагрузки упадет ниже тиристорного. ток удержания или следующая точка коммутации переменного тока (т.е. первый раз ток нагрузки проходит через ноль после выключения реле SSR).

§7. Каково применение твердотельных реле

Из этой главы вы узнаете, где использовать твердотельные реле и для чего они используются.

Система управления освещением:

Быстрое переключение, длительный срок службы и высокая надежность твердотельных реле отлично подходят для системы управления освещением. В области светофоров рабочая среда светофоров сложная, но твердотельные реле с с ней могут столкнуться отличные характеристики (влагозащищенность, взрывозащищенность, антикоррозийность).И твердотельные реле могут соответствовать требованиям для светофоров с мигающим светом, которые часто закрываются и открываются, потому что они могут поддерживать интервалы переключения 10 миллисекунд или больше. А в системах управления сценическим освещением (обычно применяемых в постановках театра, танцев, оперы и других исполнительских искусств) твердотельные реле могут работать с компьютерной системой для управления несколькими огни и реализовать сложные световые эффекты, чтобы усилить атмосферу сцены.

Система дистанционного управления:

Для систем дистанционного управления обычно требуются малоточные сигналы для управления мощным оборудованием, таким как электродвигатели, импульсные клапаны и другое оборудование. В качестве электронного переключающего элемента без механических контактов твердотельные реле широко используются в системах дистанционного управления с превосходными преимуществами: гибкое управление, высокая надежность, высокая долговечность, отсутствие искр, отсутствие шума, быстрое переключение, высокая рабочая частота, сильная противоинтерференционная способность и т. д.

Машины с числовым программным управлением:

Многие традиционные механические реле в машинах с числовым программным управлением (станки с ЧПУ) постепенно заменяются твердотельными реле. Благодаря отличной прочности и высокой чувствительности твердотельные реле применяется для обеспечения высокой точности и качества обработки с ЧПУ. В сервосистеме станка с ЧПУ твердотельное реле может непрерывно получать управляющий сигнал и точно управлять обрабатывающим станком.

Оборудование для обогрева / охлаждения:

Обычно существует три способа управления оборудованием для обогрева / охлаждения: твердотельное реле (SSR), тиристорный модуль (модуль SCR) и контактор переменного тока. В настоящее время твердотельные реле и модули SCR очень распространены в охлаждающем / нагревательном оборудовании, но, напротив, модули SCR не рентабельны, поэтому твердотельные реле чаще всего используется в нагревательном / охлаждающем оборудовании, таком как электрические духовки, кофеварки, торговые автоматы, сковороды, фритюрницы, кондиционеры, холодильники и т. д.Твердотельные реле также хорошо работают в оборудовании для контроля температуры. Таймер SSR управления, SSR управления микроконтроллером и SSR управления PID (пропорционально-интегрально-производный контроллер) используются в устройстве контроля температуры для поддержания температурной стабильности устройства, например HVAC (Отопление, вентиляция и воздух Кондиционирование).

Медицинское оборудование:

В области медицинского оборудования оборудование имеет строгие требования к рабочей частоте и точности операций, поэтому компоненты медицинского оборудования должны иметь хорошие характеристики (высокую точность, долговечность и т. д.). Твердотельные реле могут удовлетворить эти требования большинства медицинских устройств, например, устройства инфракрасного излучения имеют огромную тепловую инерцию, но при подключении твердотельных реле к пластине излучения, становится очень легко контролировать температуру устройства инфракрасного излучения через твердотельные реле.

Электромобили:

Твердотельные реле широко применяются в области электромобилей. Например, взрывозащищенные твердотельные реле используются в топливных элементах. транспортных средств (водородные топливные элементы) во избежание возникновения электрической дуги и некорректной работы при вибрации.Кроме того, каждый высоковольтный блок питания защищен комбинацией нескольких твердотельных реле, предохранителей и фильтрующих конденсаторов.

Химическая и горнодобывающая промышленность:

Учитывая сложные условия работы и особые требования (взрывозащищенность, влагостойкость и антикоррозионные свойства) химической и горнодобывающей промышленности, традиционные механические реле не могут удовлетворить такие требования, поэтому многие твердотельные реле используются для промежуточных контроллеров основного механического оборудования, такого как твердотельные реле, установленные в больших угольных лифтах.

Компьютерная система управления:

Компьютерная система управления (включая периферийные устройства компьютера) предъявляет высокие требования к реле, но типы твердотельных реле различны. может помочь компьютерным устройствам управлять различными блоками питания для управления большим механическим оборудованием автоматизации или гидравлическим и пневматическим оборудованием, потому что твердотельные реле имеют характеристики: переход через ноль, хорошая электромагнитная совместимость, высокая чувствительность, быстрая скорость переключения, низкий уровень управляющих сигналов , совместим с логической схемой (TTL, CMOS, DTL, HTL) и даже может быть напрямую подключен к устройству управления микрокомпьютером и т. д.

Другие приложения:

Промышленные устройства — промышленная обработка, станок с ЧПУ, автоматизированная сборочная линия …

Кухня / бытовая техника — Кухонная техника, бытовая техника …

Электродвигатель — двигатель постоянного тока, двигатель переменного тока , Реверсивный двигатель …

Система автоматического управления — программируемый контроллер, шкаф электрического управления …

Офисное оборудование — принтер, измельчитель …

Система управления батареями — резервный источник питания, зарядная батарея, новая энергия …

Сварочные / режущие аппараты — машина точечной сварки, электросварочная машина, машина плазменной резки …

Система управления освещением — сценическое освещение, интеллектуальное освещение, освещение дорожного движения …

Медицинское устройство — ультразвуковой генератор , Автоклав …

§8. Как выбрать твердотельные реле

При выборе подходящих твердотельных реле следует учитывать следующие варианты на основе фактических требований:

1) Напряжение нагрузки — переменный или постоянный ток

2) Ток нагрузки — максимальный и минимальный Ток

3) Тип нагрузки — резистивная, индуктивная или емкостная

4) Входной управляющий сигнал — переменный или постоянный ток

5) Способ монтажа — монтаж на печатной плате, панели или на DIN-рейке

6) Температура окружающей среды — для расчета коэффициента снижения номинальных характеристик и размер радиатора

7) Международная сертификация — Underwriter Laboratories (UL), Канадская ассоциация стандартов (CSA), Британский совет по утверждению телекоммуникаций (BABT), Verband Deutscher Elektrotechniker (VDE), Technischen Uberwachungs Vereine (TUV), Conformite Europeene (CE) или другой.

Напряжение нагрузки:

Первое, что нужно учитывать, это то, является ли напряжение нагрузки переменным или постоянным, чтобы определить, выбрано ли значение AC-SSR или DC-SSR. Во-вторых, следует учитывать напряжение источника питания нагрузки, которое не может быть больше номинального выходного напряжения и меньше. чем минимальное напряжение твердотельного реле. Затем рассмотрите величину напряжения нагрузки и переходного напряжения. Напряжение нагрузки относится к установившемуся напряжению, приложенному к выходной клемме переключателя SSR, а переходное напряжение относится к максимальному напряжению, которое выходные клеммы реле SSR выдерживают.Когда индуктивная нагрузка переменного тока, нагрузка однофазного двигателя или нагрузка трехфазного двигателя переключается или активируется, напряжение на выходе реле SSR может быть в два раза больше пикового напряжения источника питания, и это напряжение не может быть больше переходного напряжения SSR, чтобы чрезмерное ударное напряжение не повредило электронный переключатель. Поэтому при выборе SSR лучше всего оставить запас для выходного напряжения и выбрать реле SSR с RC-цепью, чтобы защитить твердотельное реле и оптимизировать dv / dt.

Цепь RC:
Цепь

RC, также известная как RC-фильтр, RC-демпфер или RC-цепь, представляет собой цепь, состоящую из резистора и конденсатора. Рекомендуется выбирать твердые реле состояния с варисторной абсорбционной цепью и RC-демпфирующей цепью. Цепь RC блокирует прохождение определенных частот и позволяет другим частотные сигналы, чтобы отфильтровать мешающие сигналы. Кроме того, RC-цепь также может использоваться для уменьшения скорости нарастания выходного напряжения (dv / dt), для поглощения импульсного напряжения, подавления чрезмерного переходного напряжения / тока и предотвратить выход твердотельного реле из строя из-за перенапряжения.

Ток нагрузки:

Значение выходного тока твердотельного реле — это установившийся ток, протекающий через выходные клеммы SSR, который обычно равен току нагрузки, подключенной к выходной клемме SSR. Поскольку переключающие элементы SSR-переключателей очень чувствительны к температуре, а перегрузка по току может генерировать большое количество тепла, перегрузочная способность SSR слабый. Следовательно, выходной ток реле SSR не должен превышать его номинальный выходной ток, а импульсный ток не должен превышать перегрузочную способность, особенно для индуктивных / емкостных нагрузок, которые склонны генерировать импульсные токи. а также пусковой ток, генерируемый самим источником питания.
Выходной ток требует запаса, чтобы избежать чрезмерных пусковых токов, которые сокращают срок службы твердотельного реле. Для обычных резистивных нагрузок номинальное эффективное значение рабочего тока может быть выбрано на основе 60% от номинального значения. Кроме того, можно рассмотреть возможность использования быстрого предохранителя и воздушного переключателя для защиты выходного контура или добавления контура приемника RC. и варистор (MOV) на выходе реле. Спецификация выбора варистора заключается в выборе MOV 500 В ~ 600 В для SSR 220 В переменного тока и MOV 800 В ~ 900 В для SSR 380 В переменного тока.

Пусковой ток:

Почти все контролируемые нагрузки генерируют большие пусковые токи в момент включения. Например:

1) Электронагревательные приборы, такие как лампы накаливания, электрические печи и т. д. Это чисто резистивные нагрузки с положительным коэффициентом стабильности, но сопротивление невелико при низкой температуре, поэтому ток при запуске будет в несколько раз превышать ток в установившемся режиме.

2) Некоторые типы ламп имеют низкий импеданс в перегоревшем состоянии.

3) Когда двигатель включен, ротор заблокирован и выключен, он будет генерировать большой пусковой ток и напряжение. Заблокированный ротор — это ситуация, в которой двигатель все еще выдает крутящий момент при скорости 0 об / мин, в то же время коэффициент мощности двигателя будет чрезвычайно низким, а ток может достигать 7 раз номинального тока.

4) Когда промежуточное реле или соленоидный клапан закрывается ненадежно и отскакивает, это также будет генерировать большой пусковой ток.

5) При переключении конденсаторной батареи или источника питания конденсатора возникает аналогичное короткое замыкание и генерируется очень большой ток.

6) Когда двигатель с конденсаторной коммутацией работает в обратном направлении, напряжение конденсатора и напряжение питания накладываются на выходную клемму SSR, и SSR будет выдерживают скачки напряжения, вдвое превышающие напряжение питания.

Чрезмерный пусковой ток может повредить полупроводниковые переключатели внутри SSR. Следовательно, при выборе реле в первую очередь следует проанализировать импульсные характеристики управляемой нагрузки, чтобы реле могло выдерживать пусковой ток, обеспечивая при этом работу в установившемся режиме.Номинальный ток твердотельного реле следует выбирать в соответствии с фактическими требованиями к коэффициенту снижения номинальных характеристик. И если выбранное реле должно работать в месте с частым срабатыванием, длительным сроком службы и высокой надежностью, номинальный ток следует разделить на 0,6 на основе известного коэффициента снижения номинальных характеристик, чтобы обеспечить надежность работы. Кроме того, резистор или катушка индуктивности могут быть подключены последовательно к выходному контуру для дальнейшего ограничения тока.
Внимание: не используйте значение импульсного тока SSR в качестве основы для выбора пускового тока нагрузки.Поскольку значение импульсного тока реле SSR основано на импульсном токе электронного переключателя с предварительным условием половины (или одного) цикла питания, то есть 10 мс или 20 мс.

Тип нагрузки:

Нагрузки можно разделить на три типа в зависимости от электрического сопротивления: тип резистивной нагрузки (или чисто резистивная нагрузка), тип индуктивной нагрузки и тип емкостной нагрузки. В обычных электрических сетях нет чисто индуктивной нагрузки и чисто емкостной нагрузки. устройств, потому что эти два типа нагрузки не вырабатывают активной мощности.В последовательно-параллельной цепи, если емкостное реактивное сопротивление больше индуктивного реактивного сопротивления, цепь является емкостной нагрузкой; наоборот.

Резистивная нагрузка:

В двух словах, нагрузка, которая работает только от компонентов резистивного типа, называется резистивной нагрузкой. Однако некоторые нагрузки имеют низкое сопротивление при низких температурах, что приводит к большему пусковому току. Например, при включении электропечи ток в 1,3–1,4 раза больше стабильного; при включении лампы накаливания ток в 10 раз превышает установившийся ток.
Q1: Какие характеристики у резистивной нагрузки (при работе)?
A1: В цепи постоянного тока соотношение между током и напряжением соответствует фундаментальному закону Ома, I = U / R; в AC В цепи фаза тока совпадает с фазой напряжения (по сравнению с источником питания).
Q2: Какие резистивные нагрузки?
A2: Нагревательное устройство, которое нагревается электрическим сопротивлением (например, печь сопротивления, духовка, электрический водонагреватель, горячее масло и т. Д.), И лампы, которые используют резистивный провод для излучения света (например, йодно-вольфрамовая лампа, лампа накаливания и т. Д.)).

Индуктивная нагрузка:

Вообще говоря, индуктивная нагрузка — это нагрузка, которая применяет принцип электромагнитной индукции (с параметрами индуктивности), например, высокомощная. электротехническая продукция (например, холодильники, кондиционеры и т. д.). Индуктивная нагрузка увеличит коэффициент мощности цепи, и ток через индуктивную нагрузку не может резко измениться. При запуске индуктивный нагрузка требует гораздо большего пускового тока (примерно в 3-7 раз), чем ток, необходимый для поддержания нормальной работы.Например, пусковой ток асинхронного двигателя в 5-7 раз превышает номинальное значение, а пусковой ток двигателя постоянного тока немного больше, чем пусковой ток двигатель переменного тока; некоторые металлогалогенные лампы имеют время включения до 10 минут, а их импульсные токи до 100 раз превышают постоянный ток.
Кроме того, при включении или выключении питания индуктивная нагрузка будет создавать противодействующую электродвижущую силу (обычно в 1-2 раза превышающую напряжение питания), а противодействующая электродвижущая сила (сокращенно счетная ЭДС или просто CEMF) будет накладываться на источник питания. напряжение, и результирующее напряжение до трех раз превышает напряжение питания.Таким образом, когда тип нагрузки является индуктивной нагрузкой, выходной терминал твердотельного реле следует подключить варистор с выдерживаемым напряжением в 1,6–1,9 раза превышающим напряжение нагрузки. ЭДС счетчика — это неопределенное значение, которое изменяется в зависимости от L и di / dt, и если текущая скорость изменения (di / dt) слишком высока, SSR будет поврежден. В практических приложениях CEMF может быть уменьшена последовательной индуктивностью L, а величина индуктивности L зависит от размера и стоимости.
Q3: Каковы характеристики индуктивной нагрузки (при работе)?
A3: Индуктивные нагрузки отстают (ток отстает от напряжения).В цепи постоянного тока индуктивная нагрузка позволяет току протекать через катушку индуктивности и накапливать энергию, при этом ток отстает от напряжения. В цепи переменного тока фаза тока отстает от фазы напряжения (по сравнению с источником питания), и фаза может отставать на четверть цикла (или 90 градусов) максимум.
Q4: Что такое индуктивные нагрузки?
A4: Лампы, работающие под напряжением. газ для излучения света (например, лампы дневного света, натриевые лампы высокого давления или лампы HPS, ртутные лампы, металлогалогенные лампы и т. д.), и электрическое оборудование большой мощности (например, моторное оборудование, компрессоры, реле и т. д.).

Емкостная нагрузка:

Обычно нагрузка с параметром емкости называется емкостной нагрузкой, а емкостная нагрузка снижает коэффициент мощности схемы. Во время зарядки или разрядки емкостная нагрузка эквивалентна короткому замыканию, поскольку напряжение на конденсаторе не может быть изменено резко.
Q5: Каковы характеристики индуктивной нагрузки (при работе)?
A5: Емкостные нагрузки идут впереди (напряжение токоведущих проводов).В цепях постоянного тока емкостные нагрузки предотвращают протекание тока, но могут накапливать энергию. В цепях переменного тока фаза тока опережает фазу напряжения (по сравнению с источником питания), а фаза может составлять максимум четверть цикла (или 90 градусов).
Q6: Что такое индуктивные нагрузки?
A6: Устройство с конденсатором, например компенсационным конденсатором. И устройства управления питанием, такие как импульсные источники питания, ИТ-оборудование и т. Д.

Как выбрать твердотельное реле в соответствии с типом нагрузки

1) Для индуктивных и емкостных нагрузок следует использовать твердотельное реле с более высоким значением dv / dt. рекомендуется, если применяется большая dv / dt (скорость экспоненциального нарастания напряжения) к выходной клемме реле во время включения / выключения твердотельного реле переменного тока.

2) Для резистивных нагрузок переменного тока и большинства индуктивных нагрузок переменного тока доступны реле перехода через нуль, чтобы продлить срок службы нагрузки и реле, а также уменьшить собственные радиочастотные помехи.

3) В качестве фазового выходного контроллера следует использовать твердотельное реле произвольного типа.

* Коэффициент мощности:

В электротехнике коэффициент мощности системы переменного тока определяется как отношение реальной мощности, протекающей к нагрузке, к полной мощности в цепи, и является безразмерным числом в замкнутом интервале. от -1 до 1.Если не указано иное, мощность нагрузки обычного продукта представляет собой полную мощность (включает как активную, так и реактивную мощность). Но общая характеристика индуктивной нагрузки часто дает величину активной мощности. Для Например, несмотря на то, что люминесцентная лампа имеет маркировку от 15 до 40 Вт (ее активная мощность), ее балласт потребляет приблизительно 8 Вт мощности, поэтому для расчета общей мощности следует добавить 8 Вт к 15 ~ 40 Вт. Индуктивная часть продукта (т. Е. количество реактивной мощности) можно рассчитать исходя из заданного коэффициента мощности.

Входной управляющий сигнал:

1) Входное управляющее напряжение: входное управляющее напряжение имеет широкий диапазон от 3 до 32 В.

2) Входной управляющий ток: входной ток SSR постоянного и однофазного переменного тока обычно составляет около 10 мА, а входной ток трехфазных SSR переменного тока обычно составляет около 30 мА, который также можно настроить на менее 15 мА. .

3) Управляющая частота: рабочая частота управления твердотельных реле переменного тока обычно не превышает 10 Гц, а период управляющего сигнала твердотельного реле постоянного тока должен быть более чем в пять раз больше суммы «времени включения» и «времени выключения». «.

Метод установки:

Во многих случаях мощность нагрузки ограничивает то, устанавливается ли SSR на печатной плате, панели или на DIN-рейке.

Температура окружающей среды:

Когда реле находится во включенном состоянии, оно выдерживает рассеиваемую мощность P = V (падение напряжения в открытом состоянии) × I (ток нагрузки), и это сильно влияет на нагрузочную способность SSR. по температуре окружающей среды и собственной температуре. Если температура окружающей среды слишком высока, нагрузочная способность SSR неизбежно соответственно снизится, кроме того, переключатель SSR может выйти из-под контроля или даже постоянно работать. поврежден.Следовательно, необходимо установить определенный запас в соответствии с фактической рабочей средой и выбрать соответствующий размер радиатора, чтобы обеспечить условия отвода тепла. Для токов нагрузки более 5А следует использовать радиатор. быть установлен. Для токов выше 100 А радиатор и вентилятор должны быть оборудованы для сильного охлаждения. Если реле SSR работает при высоких температурах (40 ° C ~ 80 ° C) в течение длительного времени ток нагрузки может быть уменьшен в соответствии с максимальным выходным током и кривой температуры окружающей среды, предоставленной производителем для обеспечения нормальной работы, а ток нагрузки обычно регулируется в пределах 1/2 от номинальное значение.

* Коэффициент снижения номинальных характеристик:

В таблице ниже показан рекомендуемый коэффициент снижения номинального выходного тока твердотельных реле, применяемых к различным нагрузкам при комнатной температуре (допустимая перегрузка и импульсный ток нагрузки). считается).

Существует два способа использования коэффициента снижения номинальных характеристик:

1) Номинальное значение тока твердотельного реле может быть выбрано в соответствии с коэффициентом снижения номинальных характеристик для различных сред и различных типов нагрузки.Номинальный ток реле SSR равен значению продолжительного тока нагрузки, разделенному на коэффициент снижения номинальных характеристик.

2) Если выбрано твердотельное реле и тип нагрузки или изменения окружающей среды, ток нагрузки следует регулировать в зависимости от кривой нагрузки и коэффициента снижения мощности в определенных условиях. Настроенный ток, умноженный на коэффициент снижения мощности, должен быть ниже номинального значения твердотельного реле.

Кроме того, когда SSR запускаются в приложениях, требующих более частой работы, более длительного срока службы и более стабильной надежности, коэффициент снижения мощности необходимо дополнительно умножить на 0.6 на основании данных таблицы. Однако ток нагрузки не должен быть ниже минимального выходного тока твердотельного реле, в противном случае реле не включится или состояние выхода изменится. быть ненормальным.

§9. Внимание при использовании или установке твердотельных реле

1) Фактические условия применения продукта должны полностью соответствовать требованиям к параметрам и характеристикам твердотельных реле.

2) SSR не следует использовать в приложениях с большим количеством компонентов с низким или высоким уровнем гармоник (например, несколько наборов нагрузок на выходе инвертора необходимо переключать отдельно).Если твердотельное реле используется в инверторе в качестве электронного переключателя, из-за высших гармоник твердотельные реле не смогут надежно переключаться, и RC-цепь внутри реле SSR будет взорвана из-за перегрева.

3) Реле SSR следует держать вдали от источников сильных электромагнитных помех и источников радиопомех, чтобы обеспечить стабильную и безопасную работу SSR, избегая потери управления.

4) За исключением твердотельного реле с номинальным током 1 ~ 5 А, которое может быть непосредственно установлено на печатной плате, другие твердотельные реле должны быть оборудованы соответствующими радиаторами.Термопасту следует нанести между опорной пластиной SSR и радиатором и плотно завинтить, чтобы они были близко друг к другу для оптимального отвода тепла. Или установите переключатель контроля температуры рядом с объединительной панелью реле SSR, и точка контроля температуры обычно устанавливается в диапазоне от 75 ° C до 80 ° C.

5) Когда входное напряжение входного управляющего сигнала слишком велико и превышает номинальный параметр SSR, входной резистор можно подключить последовательно к входной цепи, чтобы уменьшить превышение значения.Точно так же, когда входной ток слишком велик, шунтирующий резистор можно подключить параллельно входному порту.

6) Управляющий сигнал и источник питания нагрузки должны быть стабильными, а колебания не должны превышать 10%, в противном случае следует принять меры по регулированию напряжения.

7) При использовании твердотельного реле для управления первичной цепью трансформатора следует учитывать влияние переходного напряжения вторичной цепи на первичную цепь. Кроме того, поскольку ток асимметричен в обоих направлениях, трансформатор также может генерировать импульсные токи, вызванные насыщением.В этом случае осциллограф можно использовать для измерения пускового тока и напряжения, которые могут быть вызваны, чтобы можно было выбрать соответствующие SSR и меры защиты.

8) Выход твердотельного реле не полностью изолирован, когда мощность нагрузки подается на выходные клеммы, даже если твердотельное реле не работает, на выходных клеммах будет некоторый ток утечки, который должен это следует учитывать при использовании и проектировании схемы. Во время технического обслуживания обслуживающий персонал должен отключить источники питания перед проверкой выходной цепи.

9) Если твердотельное реле необходимо заменить из-за неисправности, рекомендуется использовать реле SSR той же модели или тех же технических параметров, чтобы оно соответствовало исходной схеме применения и обеспечивало надежную работу системы.

§10. Внимание при тестировании твердотельных реле

1) Прежде чем приступить к тестированию, необходимо знать взаимосвязь между выходным током и температурой корпуса (температурой окружающей среды), чтобы избежать необратимого повреждения твердотельного реле из-за перегрузки, поскольку номинальный выходной ток будет падать, когда дело повышается температура или нет радиатора.

2) При тестировании напряжения включения и выключения DC-SSR входное напряжение не может оставаться в состоянии между включением и выключением слишком долго, в противном случае потребление мощности выходной клеммы возрастет. резко и перегорает выходные коммутационные компоненты.

3) Не увеличивайте произвольно скорость действия во время теста (обычно один период входного сигнала должен более чем в 5 раз превышать сумму времен включения / выключения), в противном случае реле SSR не будет работать из-за большого динамических потерь переключения, или даже компоненты переключения выхода будут выгорены.

4) Твердотельные реле не могут обеспечить полную изоляцию между выходными клеммами в выключенном состоянии, и там будет определенный ток утечки на выходе. Когда выдерживаемое напряжение диэлектрика и сопротивление изоляции проверяются при более высоком напряжении, он подвержен поражению электрическим током, поэтому сопротивление изоляции или выдерживаемое напряжение не должны проверяться на выходных клеммах.

Работа, преимущества и их применение

Разработка реле была начата в 1809 году.Как часть изобретения электрохимического телеграфа, электролитическое реле было обнаружено Сэмюэлем в 1809 году. Впоследствии это изобретение было утверждено ученым Генри в 1835 году, чтобы создать импровизированную версию телеграфа, а затем разработал его в 1831 год. Тогда как в 1835 году Дэви полностью открыл реле, но первоначальные патентные права были даны Сэмюэлем в 1840 году на первое изобретение электрического реле. Подход этого устройства выглядел так же, как цифровой усилитель, таким образом воспроизводя телеграфный сигнал и позволяя распространяться на большие расстояния.И эта статья дает четкое объяснение того, что такое реле, различные типы реле, работа и многие другие связанные концепции.


Что такое реле?

Реле обычно используются там, где требуется регулировать цепь с помощью отдельного сигнала минимальной мощности, или там, где необходимо регулировать несколько цепей с помощью одного сигнала. Первоначально реле использовались в телеграфных цепях увеличенной длины, таких как ретрансляторы сигналов, поскольку они усиливают волну, которая принимается и передается в другие цепи.Основное применение реле было в телефонных станциях и первых версиях компьютеров.

Реле являются первичной защитой, а также переключающими устройствами в большинстве процессов управления или оборудования. Все реле реагируют на одну или несколько электрических величин, таких как напряжение или ток, так что они размыкают или замыкают контакты или цепи. Реле — это переключающее устройство, которое работает, чтобы изолировать или изменить состояние электрической цепи из одного состояния в другое.

Поскольку реле обеспечивает защиту цепи от повреждений.Каждое реле состоит из трех важнейших компонентов, которые рассчитываются, сравниваются и управляются. Вычисляемому компоненту известно изменение фактического измерения, а компонент сравнения оценивает фактическое значение с таким же значением заранее выбранного реле. А управляющий компонент обрабатывает быстрое изменение измеренной емкости, например, замыкание текущей функциональной цепи.

Реле повторного включения используются для подключения различных компонентов и устройств в системной сети, таких как процесс синхронизации, и для восстановления различных устройств вскоре после исчезновения любой электрической неисправности, а затем для подключения трансформаторов и фидеров к линейной сети.Регулирующие реле — это переключатели, которые контактируют таким образом, что напряжение повышается, как в случае трансформаторов с переключением ответвлений. Вспомогательные контакты используются в автоматических выключателях и другом защитном оборудовании для увеличения числа контактов. Реле контроля контролируют состояние системы, например направление мощности, и соответственно генерируют аварийный сигнал. Их также называют реле направления.

В реле общего типа используется электромагнит, чтобы выполнять размыкание и замыкание контактов, тогда как в других типах подходов, таких как твердотельные реле, они используют свойства полупроводника для управления, независимо от подвижного элемента. составные части.Реле с калиброванными свойствами и, в некоторых случаях, различные функциональные катушки используются для защиты систем электрических цепей от токов перегрузки. В современных энергосистемах эти операции выполняются цифровыми устройствами, которые называются реле защитного типа.


Твердотельные реле

Различные типы реле

В зависимости от принципа работы и конструктивных особенностей реле бывают разных типов, например, электромагнитные реле, тепловые реле, реле переменной мощности, многомерные реле и т. Д., С различными номинальными характеристиками, размеры и приложения.Классификация или типы реле зависят от функции, для которой они используются.

Некоторые категории включают реле защиты, повторного включения, регулирования, вспомогательные реле и реле контроля. Защитные реле постоянно контролируют следующие параметры: напряжение, ток и мощность; и если эти параметры нарушают установленные пределы, они генерируют сигнал тревоги или изолируют эту конкретную цепь. Эти типы реле используются для защиты оборудования, такого как двигатели, генераторы, трансформаторы и т. Д.

Различные типы реле

В целом классификация реле зависит от электрической емкости, которая активируется током, мощностью, напряжением и многими другими величинами.Классификация основана на механической мощности, активируемой скоростью истечения газа или жидкости, давлением. Тогда как на основе теплоемкости, активируемой мощностью нагрева, а другие величины — акустические, оптические и другие.

Различные типы реле в электромагнитных типах

Эти реле состоят из электрических, механических и магнитных компонентов и имеют рабочую катушку и механические контакты. Следовательно, когда катушка активируется системой питания, эти механические контакты размыкаются или замыкаются.Тип питания может быть переменным или постоянным током. Эти электромагнитные реле далее классифицируются как

  • Реле постоянного и переменного тока
  • Тип притяжения
  • Индукционный тип
Реле постоянного и переменного тока

Реле переменного и постоянного тока работают по тому же принципу, что и электромагнитная индукция, но конструкция несколько отличается дифференцированы и также зависят от области применения, для которой выбраны эти реле. Реле постоянного тока используются с диодом свободного хода для обесточивания катушки, а реле переменного тока используют многослойные сердечники для предотвращения потерь на вихревые токи.

Очень интересным аспектом переменного тока является то, что на каждом полупериоде направление подачи тока изменяется; следовательно, для каждого цикла катушка теряет свой магнетизм, поскольку нулевой ток в каждом полупериоде заставляет реле непрерывно замыкать и размыкать цепь. Итак, чтобы предотвратить это — дополнительно, одна заштрихованная катушка или другая электронная схема помещается в реле переменного тока, чтобы обеспечить магнетизм в положении нулевого тока.

Электромагнитные реле притягивающего типа

Эти реле могут работать как с переменным, так и с постоянным током и притягивать металлический стержень или кусок металла, когда на катушку подается питание.Это может быть плунжер, притягиваемый к соленоиду, или якорь, притягиваемый к полюсам электромагнита, как показано на рисунке. У этих реле нет временных задержек, поэтому они используются для мгновенного срабатывания. Существует больше вариантов типа притяжения электромагнитного реле , а именно:

  • Сбалансированная стопка — Здесь две измеряемые величины связаны из-за того, что генерируемое электромагнитное давление изменяется вдвое по отношению к количеству ампер-витков.Доля функционального тока для этого типа реле очень минимальна. Реле имеет тенденцию выходить за пределы допустимого диапазона, когда устройство настроено на работу в быстром режиме.
  • Шарнирный якорь — Здесь можно повысить чувствительность реле для работы с постоянным током, вставив постоянный магнит. Это также называется реле поляризованного движения.

Это различных типов электромагнитных реле .

Реле индукционного типа

Они используются как реле защиты только в системах переменного тока и могут использоваться с системами постоянного тока.Приводная сила для движения контакта создается движущимся проводником, который может быть диском или чашей, за счет взаимодействия электромагнитных потоков из-за токов короткого замыкания.

Индукционное реле

Они бывают нескольких типов, например, с экранированным полюсом, ватт-часами и индукционными чашками, и в основном используются в качестве направленных реле в защите энергосистемы, а также для высокоскоростных коммутационных операций. В зависимости от конструкции индукционные реле классифицируются как:

  • Затененный полюс — Структурированный полюс обычно активируется протеканием тока в одной катушке, которая намотана на магнитную структуру с воздушным зазором.Нестабильности воздушного зазора, создаваемые регулирующим током, разделяются на два потока, смещаемые заштрихованным полюсом и во времени-пространстве. Это затемненное кольцо изготовлено из медного материала, окружающего каждую часть мачты.
  • Двойная обмотка, также называемая счетчиком ватт / ч. — Этот тип реле поставляется с E- и U-образным электромагнитом, имеющим бездисковый вращающийся между электромагнитами. Фазовый сдвиг, который находится между потоками, генерируемыми электромагнитом, достигается за счет развиваемого потока двух электромагнитов, которые имеют различные значения индуктивности сопротивления для обеих систем цепи.
  • Индукционная чашка — Это основано на теории электромагнитной индукции и так называемое реле индукционной чашки. Устройство состоит из двух или более электромагнитов, которые активируются катушкой реле. Катушка, которая окружает электромагнит, создает вращающееся магнитное поле. Из-за этого вращающегося магнитного поля в чашке будет индукция тока, и чашка сможет вращаться. Текущее направление вращения аналогично направлению вращения чашки.
Магнитные фиксирующие реле

В этих реле используется постоянный магнит или детали с высоким коэффициентом передачи, чтобы якорь оставался в той же точке, что и катушка наэлектризована, когда источник питания катушки отключен. Реле с защелкой состоит из минимальной металлической полосы, которая входит между двумя краями.

Блокировочные реле

Переключатель либо прикреплен, либо намагничен на одном конце небольшого магнита. Другая сторона прикреплена к небольшому проводу, который называется соленоидами.Переключатель снабжен одним входом и двумя выходными секциями по краям. Это можно использовать для переключения схемы в положения ВКЛ и ВЫКЛ. Обозначение реле с защелкой показано следующим образом:

Обозначение реле с защелкой

Твердотельное реле

Твердотельное реле использует твердотельные компоненты для выполнения операции переключения без перемещения каких-либо частей. Поскольку требуемая энергия управления намного ниже по сравнению с выходной мощностью, которая должна регулироваться этим реле, это приводит к увеличению мощности по сравнению с электромагнитными реле.Они бывают разных типов: ТТР с трансформаторной связью, ТТР с фотосвязью и так далее.

Твердотельные реле

На приведенном выше рисунке показан SSR с фотосвязью, в котором сигнал управления подается светодиодом и обнаруживается светочувствительным полупроводниковым устройством. Выходной сигнал этого фотодетектора используется для запуска затвора TRIAC или SCR, который переключает нагрузку.

В полупроводниковых реле с трансформаторной связью минимальное количество постоянного тока подается на первичную обмотку трансформатора с помощью преобразователя постоянного тока в переменный.Затем подаваемый ток преобразуется в переменный ток и повышается, чтобы SSR работал вместе со схемой запуска. Степень изоляции между выходной и входной секциями зависит от конструкции трансформатора.

Принимая во внимание, что в сценарии твердотельного устройства с фотосвязью, для выполнения функции переключения используется светочувствительное SC-устройство. На светодиод подается регулируемый сигнал, который заставляет светочувствительный компонент переходить в режим проводимости за счет обнаружения света, излучаемого светодиодом.Изоляция, создаваемая SSR, сравнительно больше по сравнению с изоляцией трансформаторного типа из-за теории фотодетектирования.

В большинстве случаев SSR имеют более высокую скорость переключения, чем реле электромеханического типа. Кроме того, отсутствуют подвижные компоненты, срок их службы больше, а уровень шума минимален.

Гибридное реле

Эти реле состоят из электромагнитных реле и электронных компонентов. Обычно входная часть содержит электронную схему, которая выполняет выпрямление и другие функции управления, а выходная часть включает электромагнитное реле.

Было известно, что в реле твердотельного типа больше энергии тратится в виде теплового потока, электромагнитное реле имеет проблему изгиба контактов. Чтобы избавиться от этих недостатков в твердотельных и электромагнитных реле, используется гибридное реле. В гибридном реле одновременно работают реле EMR и SST.

Твердотельное устройство принимает ток нагрузки, что устраняет проблему архивирования. Затем система управления включает катушку в ЭМИ и контакт замыкается.Когда контакт в электромагнитном реле установлен, то регулирующий вход твердотельного реле вынимается. Это реле также снижает проблему перегрева.

Тепловое реле

Эти реле основаны на тепловом воздействии, что означает — повышение температуры окружающей среды от предельного значения заставляет контакты переключаться из одного положения в другое. Они в основном используются для защиты двигателей и состоят из биметаллических элементов, таких как датчики температуры, а также элементов управления.Реле тепловой перегрузки являются лучшими примерами таких реле.

Герконовое реле

Герконское реле состоит из пары магнитных полос (также называемых язычковыми), помещенных в стеклянную трубку. Этот язычок действует как якорь и как контактный нож. Магнитное поле, приложенное к катушке, наматывается на эту трубку, заставляя эти язычки двигаться так, что выполняется операция переключения.

Герконовые реле

По размерам реле подразделяются на микроминиатюрные, сверхминиатюрные и миниатюрные.Также по конструкции эти реле классифицируются как герметичные, герметичные и реле открытого типа. Кроме того, в зависимости от рабочего диапазона нагрузки, реле бывают микро-, малой, средней и высокой мощности.

Реле

также доступны с различными конфигурациями контактов, например, с 3, 4 и 5 контактами. Способы работы этих реле показаны на рисунке ниже. Переключающие контакты могут быть типа SPST, SPDT, DPST и DPDT. Некоторые из реле являются нормально разомкнутыми (NO), а другие — нормально замкнутыми (NC).

Конфигурации контактов реле

Дифференциальное реле

Эти реле работают, когда изменение вектора между двумя или более электрическими величинами одного типа превышает указанный диапазон. В случае токового дифференциального реле оно функционирует, когда существует выходное соотношение между величиной и изменением фазы токов, принимаемых и выходящих из системы, которое необходимо защитить.

В общих функциональных условиях токи, принимаемые и выходящие из системы, будут иметь одинаковую фазу и величину, так что реле не срабатывает.Принимая во внимание, что когда в системе возникает проблема, эти токи не будут иметь одинаковых величин и фаз.

Дифференциальное реле

Это реле будет иметь такое соединение, при котором колебания между входящими и выходящими токами протекают через функциональную катушку реле. Следовательно, катушка в реле активируется в состоянии проблемы из-за изменения величины тока. Таким образом, срабатывает реле и автоматический выключатель, и происходит отключение.

В дифференциальном реле один ТТ соединен с первичной обмоткой трансформатора, а другой ТТ — с вторичной обмоткой трансформатора. Реле связывает текущие значения с обеих сторон, и когда есть какая-либо дестабилизация в значении, реле будет работать.

Существуют дифференциальные реле тока, напряжения и смещения.

Различные типы реле в автомобильной промышленности

Это общий вид электрохимических реле, используемых в различных автомобилях, таких как легковые автомобили, фургоны, прицепы и грузовики.Они допускают минимальный ток для регулирования и обеспечивают работу большего количества токовых цепей в транспортных средствах. Они доступны во многих типах и размерах, некоторые из них:

Реле переключения

Это наиболее внедренное автомобильное реле, которое имеет пять контактов, которые имеют следующие электрические соединения:

  • Нормально разомкнутые до 30 и 87 штырьки
  • Нормально замкнутые через контакты 30 и 87a
  • Переключение, подключенное через 30 и (87 и 87a)

Когда реле работает в режиме переключения, оно переключается с одной цепи на другую и возвращается к исходному состоянию состояние в зависимости от состояния катушки (ВЫКЛ или ВКЛ).

Нормально разомкнутые реле

В качестве переключателя реле может иметь проводное соединение как нормально разомкнутое, тогда как в этом типе у него есть только четыре контакта, которые позволяют подключать проводку только одним способом, то есть нормально разомкнутым.

Реле мигалок

Реле любого общего типа имеет 4 или 5 контактов, но в этом реле будет 2 или 3 контакта.

В двухконтактном реле мигалки один контакт соединяется со световой цепью, а другой — с питанием.В трехконтактном реле мигалки два контакта подключены к источнику питания и свету, а третий — к светодиодному индикатору, который указывает, что мигалка находится в состоянии ВКЛ. Несмотря на то, что название указывает на то, что это тип реле, некоторые из них ведут себя как выключатели.

Электромеханический проблесковый маячок

Этот тип автомобильного реле содержит печатную плату с конденсатором, парой диодов и одной катушкой для создания формы вспышки, такой же, как и у стандартного проблескового маячка.Эти реле обладают способностью управлять увеличенными нагрузками, обеспечивая более высокую производительность, чем у тепловых мигалок. Несмотря на то, что в этом типе подключено больше источников света, он оказывает минимальное влияние на результат.

Терморегуляторы

Большинство реле мигающих сигналов имеют терморегуляцию, например, автоматические выключатели. Протекание тока через катушку мигалки генерирует тепло, когда есть необходимое количество тепла, это вызывает отклонение контактов, вызывая размыкание контактов и прерывая прохождение тока.Когда имеется необходимое количество теплоотдачи, то отклонение контактов меняется на исходное, и снова будет протекать ток.

Этот процесс непрерывного размыкания и замыкания контактов генерирует импульсную последовательность сигналов. Общее количество огней, которые связаны с термомигальщиком, показывает влияние на выходную мощность.

Светодиодные мигалки

Они полностью электронные по регулировке и функциям. Они управляются минимальными твердотельными платами IC.Общее количество источников света, которые связаны со светодиодной мигалкой, не влияет на выход. Эти реле в основном предназначены для работы с минимальным током с использованием светодиодов без каких-либо проблем.

В дополнение к этому существует еще различных типов автомобильных реле. :

  • Герметичные
  • Wig-Wag
  • Skirted
  • Time delay
  • Dual open contact

Mercury Wetted Relay

Это подпадает под классификацию герконового реле, в котором используется ртутный переключатель, а контакты в этом реле увлажняются ртутью.Этот металл снижает значение контактного сопротивления и снижает соответствующее падение напряжения. Повреждение оболочки может снизить характеристики проводимости для сигналов с минимальным значением тока.

Принимая во внимание, что для увеличения скорости нанесения ртуть устраняет функцию отскока контактов и предлагает почти быстрое замыкание цепи. Эти реле полностью изменяются, и их необходимо устанавливать в соответствии с требованиями проектировщика. Но с учетом вредных свойств жидкой ртути и ее стоимости, реле, контактирующие с ртутью, минимально используются в этих приложениях.

Повышенная скорость переключения в этих реле является дополнительным преимуществом. Капли ртути, присутствующие на каждом краю, объединяются, и приращение текущего значения по краям обычно учитывается как пикосекунды. Но в практических схемах это может регулироваться индуктивностью проводки и контактов.

Реле защиты от перегрузки

Электродвигатели широко используются в различных приложениях, например, в двигателях с вращающимися инструментами.Поскольку двигатели немного дороги, более важно следить за тем, чтобы двигатели не подвергались повреждениям.

Для предотвращения повреждений необходимо использовать реле защиты от перегрузки. Реле защиты от перегрузки предотвращают выход из строя двигателя, наблюдая за величиной тока в двигателе, и, таким образом, разрывают цепь, когда происходит электрическая перегрузка или обнаруживается какое-либо повреждение фазы. Поскольку реле не дороже двигателей, они предлагают недорогой подход к защите двигателей.

Существуют различные типы реле защиты от перегрузки, и лишь немногие из них включают электромеханические реле, электронные реле, предохранители и тепловые реле.Предохранители широко применяются для защиты устройств с минимальным током, например, в домашних условиях. В то время как электронные, тепловые и электромеханические реле используются для защиты повышенных значений тока в устройствах, таких как инженерные двигатели. Ключевыми преимуществами использования реле защиты от перегрузки являются:

  • Простое управление
  • Соответствующие горные комплекты будут доступны для различных типов реле защиты от перегрузки
  • Точная синхронизация с подрядчиками
  • Надежная защита

Статические реле

Реле которые не имеют подвижных компонентов, называются статическими реле.В этих статических реле результат достигается за счет статических частей, таких как электронные и магнитные цепи и другие статические устройства. Реле, которое входит в состав электромагнитного и статического реле, даже называется статическим реле по той причине, что статические секции получают обратную связь, тогда как электромагнитное реле используется для целей переключения. Немногочисленные преимущества статических реле:

  • Минимальное время сброса
  • Использует минимальную мощность там, где это снижает нагрузку на измерительные устройства и, следовательно, повышается точность
  • Обеспечивает быстрый выход, увеличенный срок службы, повышенную надежность и высокую точность
  • Ненужное срабатывание минимально, и благодаря этому эффективность будет увеличена.
  • Эти реле не будут сталкиваться с какими-либо проблемами накопления тепла.
  • Усиление входного сигнала выполняется в самом реле, и это увеличивает чувствительность.
  • Эти устройства могут работать при землетрясениях. также в местах расположения на животе, что показывает, что они также устойчивы к ударам.

Существует различных типов статических реле . Вот некоторые из них:

Электронное статическое реле

Эти электронные статические реле были первыми в классификации статических реле. Ученый по имени Фитцджеральд в 1928 году продемонстрировал испытание на несущем токе, которое демонстрирует безопасность линий электропередачи. Вследствие этого была обнаружена последовательность электронных систем для большинства основных типов реле предохранительных механизмов.Устройства, которые используются для измерения, представляют собой электронные клапаны.

Статические реле преобразователя

Это устройство в основном состоит из магнитопровода, который состоит из двух частей обмоток, обычно называемых функциональной и регулирующей обмотками. Каждая секция может состоять из одной обмотки или, если имеется более одной обмотки, будет магнитная связь всех подобных типов обмоток. Когда существуют обмотки разных групп, они не будут связаны магнитным способом.

В то время как обмотки регулирования активируются постоянным током, а функциональные обмотки питаются переменным током. Это реле работает, чтобы отображать изменяющиеся значения импеданса для токов, протекающих через функциональные обмотки.

Статические реле выпрямительного моста

Реле пользуются повышенной популярностью благодаря усовершенствованию полупроводниковых диодов. Он включает в себя два выпрямительных моста и подвижную катушку или реле типа подвижного железа с поляризацией. Тогда общий тип — это релейные компараторы, которые зависят от выпрямительных мостов, где они могут быть скомпонованы в виде фазовых или амплитудных компараторов.

Транзисторные реле

Это обычно используемые типы статических реле. Транзистор, который функционирует как триод, может преодолеть большинство недостатков, создаваемых электронными лампами, и поэтому это наиболее развитый тип электронных реле, так называемых статических реле.

Реальность, что транзистор может использоваться как усилительный инструмент, так и как переключающий инструмент, что позволяет ему подходить для выполнения любых рабочих функций.Транзисторные схемы не только выполняют важные функции реле (например, сравнение входов, вычисление и их усвоение), но и обладают существенной эластичностью для соответствия многочисленным потребностям реле.

В дополнение к этим другим типам статических реле относятся:

  • Реле на эффекте Холла
  • МТЗ с обратнозависимой выдержкой времени
  • Направленное статическое реле максимального тока
  • Статическое дифференциальное реле
  • Статическое дистанционное реле

Применения различных типов Реле

Поскольку существует множество типов реле, эти устройства найдут применение в различных отраслях промышленности, включая электрическую, авиационную, медицинскую, космическую и другие.Области применения:

  • Используется для регулирования различных цепей
  • Защищает устройства от перегрузки по напряжению и току и снижает влияние электрического повреждения на цепи
  • Реализован как автоматическое переключение на
  • Используется для изоляции минимального уровня цепь напряжения
  • Автоматические стабилизаторы — одна из его реализаций, в которых реализовано реле. Когда уровень питающего напряжения отличается от номинального напряжения, тогда набор реле анализирует изменения напряжения и регулирует цепь нагрузки, интегрируя автоматические выключатели.
  • Используется для регулирования переключателей электродвигателя. Чтобы включить электродвигатель, нам обычно требуется питание 230 В переменного тока, но в некоторых ситуациях / приложениях может потребоваться включить двигатель с использованием напряжения питания постоянного тока. В таких случаях можно использовать реле.

Это некоторые из различных типов реле, которые используются в большинстве электронных и электрических цепей. Информация о различных типах реле служит целям читателей, и мы надеемся, что они сочтут эту основную информацию очень полезной.Учитывая огромное значение реле с zvs в схемах, эта конкретная статья о них заслуживает отзывов, запросов, предложений и комментариев читателей. Еще важнее также знать о других темах, связанных с реле, таких как реле против контактора , реле и переключатель , и многие другие.

Роль реле и принцип его работы

Теплые подсказки: эта статья содержит около 4000 слов, а время чтения составляет около 18 минут.

Введение

Реле — это электронное устройство управления, которое имеет систему управления (также называемую входным контуром) и управляемую систему (также называемую выходным контуром). Обычно используется в цепи автоматического управления. На самом деле он использует небольшой ток для управления большим. «Автоматический выключатель» тока. Таким образом, он играет роль автоматической регулировки, защиты и преобразования цепи в цепи.

Каталог

Ⅰ Что такое реле

1.1 Описание реле

Реле — это устройство автоматического управления, которое изменяет выход, когда входная величина (электричество, магнетизм, звук, свет, тепло) достигает определенного значения.

Реле — это электронное устройство управления, которое имеет систему управления (также называемую входным контуром) и управляемую систему (также называемую выходным контуром). Обычно используется в цепи автоматического управления. На самом деле он использует небольшой ток для управления большим. «Автоматический выключатель» тока.Таким образом, он играет роль автоматической регулировки, защиты и преобразования цепи в цепи.

Реле — это электронное устройство управления, которое имеет систему управления (также называемую входным контуром) и управляемую систему (также называемую выходным контуром). Обычно используется в цепи автоматического управления. На самом деле он использует небольшой ток для управления большим. «Автоматический выключатель» тока. Таким образом, он играет роль автоматической регулировки, защиты и преобразования цепи в цепи.

1.2 Символ реле

Поскольку реле состоит из двух частей: катушки и контактной группы, графический символ реле на принципиальной схеме также включает две части: один длинный квадрат обозначает катушку; и один набор символов контактов указывает комбинацию контактов. Когда бесконтактная схема относительно проста, контактная группа часто рисуется непосредственно на одной стороне рамки катушки. Этот рисунок называется централизованным представлением.

1.3 Принцип работы реле

Зачем и как использовать реле | Принцип работы реле

Реле обычно относятся к электромагнитным реле, которые имеют механическое действие. Суть реле заключается в использовании контура (обычно с небольшим током) для управления включением и выключением другого контура (обычно с большим током), и в этом процессе управления два контура обычно изолированы, и его основной принцип заключается в для использования Электромагнитный эффект используется для управления механическим контактом для достижения цели переключения, и на катушку с сердечником подается напряжение — ток катушки генерирует магнитное поле — магнитное поле поглощает переключающий контакт действия якоря, и весь процесс » малый ток — магнито-механический — большой ток »процесс.

На рисунке выше изображена динамическая диаграмма контрольной лампы реле. Реле имеет нормально разомкнутый контакт и нормально замкнутый контакт. Подвижный контакт — это общий конец. Это реле постоянного тока, то есть когда катушка реле пропускает питание постоянного тока (на рисунке используется батарея). Источник питания), катушка с железным сердечником будет выводить соответствующее магнитное поле, якорь будет притягиваться, и подвижный контакт будет перемещаться от стороны нормально замкнутого контакта к стороне нормально разомкнутого контакта, что эквивалентно нормально разомкнутому контакту.Это. Как показано на рисунке, кнопка пуска / останова, аккумулятор и катушка реле образуют контур управления. Пока этот контур включен, через катушку будет проходить ток и будет создаваться магнитное поле.

Нормально разомкнутый контакт, лампа и источник питания другой лампы (другой аккумулятор на рисунке) образуют петлю. Когда нормально разомкнутый контакт замкнут, контур замкнут, и ток будет от источника питания управления.Положительный конец, протекающий через лампочку, проходит через замкнутый нормально разомкнутый контакт, а затем возвращается к отрицательному полюсу, так что лампочка загорается.

Когда кнопка пуска / останова отключена, катушка теряет ток, так что якорь не имеет магнитного притяжения и будет сброшен пружиной, так что другой конец подвижного контакта вернется со стороны нормально разомкнутого контакта в нормально замкнутый контакт. Здесь цепь лампочки под напряжением отключена принудительно, а в лампочке нет тока, и, естественно, она будет темной.

Структура реле

Поэтому и реле некоторые старые электрики называют «магнетизмом». Он использует функцию электромагнита для управления включением или отключением другой цепи. Внутри электромагнитного реле нужны катушки, железные сердечники и пружины. Он состоит из основных аксессуаров, таких как контакты. Контакты обычно имеют нормально разомкнутые контакты и нормально замкнутые контакты. У этих двоих часто общий конец.

Когда катушка не находится под напряжением, нормально закрытый контакт и общий конец закорочены, а нормально открытый контакт и общий конец разомкнуты.После того, как катушка находится под напряжением, нормально открытый контакт и общий конец закорочены, а нормально закрытый контакт и общий конец разомкнуты, просто поменяны местами, так что можно управлять напряжением (током) катушки, и цепь серией контактов можно управлять.

При проектировании выберите подходящую контактную емкость, напряжение катушки (переменный ток, постоянный ток), чтобы можно было реализовать контроль изоляции двух цепей. Например, кнопка, которая может быть сконструирована для контакта с людьми, имеет напряжение 12 вольт, а катушка — 12 вольт.Это безопаснее, люди просто прикоснутся к напряжению катушки, и они не смогут сами подключиться к электричеству. На стороне контакта можно управлять напряжением 220 В или выше, чтобы напрямую управлять запуском и остановом устройства, такого как двигатель, или других нагрузок с относительно большим током, так что функция управления «четыре или два фунта «могут быть реализованы.

Реле было изобретено американскими учеными около 1831 года. Его именем назван блок индуктора.Электромагнитный эффект был открыт раньше Фарадея, но не был запатентован. После более чем 100 лет разработки реле сформировали различные формы, такие как реле времени, реле температуры, герконовые реле, тепловые реле, дифференциальные реле, оптические реле, акустические реле, реле Холла, а теперь и твердотельные реле, начиная с механических. в электронную, в различных формах.

Ⅱ Назначение реле

2.1 Обзор функций реле

a. Расширьте диапазон управления: например, когда управляющий сигнал многоконтактного реле достигает определенного значения, он может переключать, отключать и включать несколько цепей одновременно в соответствии с различными формами контактной группы.

г. Усиление : например, чувствительные реле, промежуточные реле и т. Д. С очень небольшим объемом управления могут управлять цепью очень высокой мощности.

г. Интегрированный сигнал: Например, когда несколько сигналов управления вводятся в реле с множеством обмоток в заданной форме, после всестороннего синтеза достигается заданный эффект управления.

г. автомат, дистанционное управление, мониторинг: Например, реле на автомате вместе с другими электрическими приборами может образовывать схему программного управления, обеспечивая автоматическую работу.

2.2 Роль промежуточного реле

2.2.1 Промежуточное реле

Общая схема часто делится на две части: главную цепь и цепь управления. Реле в основном используется для цепи управления.Контактор в основном используется для главной цепи. Реле может реализовать функцию управления одним или несколькими сигналами с помощью одного управляющего сигнала для завершения запуска и остановки. Управление, связь и другие органы управления, основным объектом управления является контактор; Контакты контактора относительно большие, а несущая способность высокая, благодаря чему осуществляется контроль от слабого электричества к сильному электричеству, а объектом управления является электрический прибор.

2.2.2 Использование промежуточного реле

а. Вместо контакторов малой мощности

Контакты промежуточного реле имеют определенную нагрузочную способность. Когда грузоподъемность мала, ее можно использовать для замены небольших контакторов, таких как электрические жалюзи и некоторые мелкие бытовые приборы. Это имеет то преимущество, что может не только служить целям управления, но также экономить место и делать управляющую часть устройства более хрупкой.

г.Увеличить количество контактов

В системе управления цепями контакт контактора должен управлять несколькими контакторами или другими компонентами. Его не следует подключать к другим формам, потому что это не способствует техническому обслуживанию, но к линии добавляется промежуточное реле, которое не изменяет форму управления. И легко ремонтируется.

г. Увеличьте контактную емкость

Хотя контактная емкость промежуточного реле не очень велика, оно также имеет определенную нагрузочную способность, а ток, необходимый для его приведения в действие, небольшой, поэтому промежуточное реле можно использовать для увеличения контактной емкости.

г. Тип преобразователя

В промышленных линиях управления такая ситуация часто возникает. Управление требует использования нормально замкнутого контакта контактора для достижения цели управления, но нормально замкнутый контакт самого контактора израсходован, и задача управления не может быть выполнена. В это время промежуточное реле может быть подключено параллельно с исходной катушкой контактора, а нормально замкнутый контакт промежуточного реле может использоваться для управления соответствующими компонентами, а тип контакта переключается для достижения требуемой цели управления. .

эл. Тип преобразователя

В некоторых схемах управления для переключения некоторых электрических компонентов часто используются промежуточные реле, которые управляются размыканием и замыканием их контактов. Например, схема автоматического размагничивания, обычно используемая в цветных телевизорах или дисплеях, триоды управляют включением и выключением промежуточных реле, тем самым обеспечивая управление катушками размагничивания. Роль преемственности.

ф.Напряжение преобразования

Напряжение в линии управления промышленной линии управления составляет 24 В постоянного тока. Контактор KM2 должен управлять включением и выключением электромагнитного клапана KT, а напряжение катушки электромагнитного клапана составляет 220 вольт переменного тока. Подключение катушки электромагнитного клапана непосредственно к контакту контактора не принципиально, но при этом учитываются правила обслуживания и вопросы безопасности. Промежуточное реле должно быть установлено в другом месте для управления электромагнитным клапаном через промежуточное реле.Это может отделить постоянный ток от переменного, высокого и низкого напряжения. Это удобно для будущего обслуживания и способствует безопасному использованию.

г. Устранение помех в цепи

В линиях промышленного управления или компьютерного управления, хотя существуют различные меры по подавлению помех, явление помех более или менее присутствует. Общий наведенный ток не вызывает срабатывания промежуточного реле. Только когда нажата кнопка в исходной строке, промежуточное реле будет активировано, чтобы дать ПЛК нормальный входной сигнал, таким образом достигая цели устранения помех.

Ⅲ Типы реле

a. В соответствии с принципом работы или структурными характеристиками реле
1) Электромагнитное реле: Электрическое реле, которое работает за счет силы всасывания, создаваемой между сердечником электромагнита и якорем цепью внутри входной цепи.

2) Твердотельное реле: Тип реле, в котором электронный компонент выполняет свою функцию без механических движущихся частей, а вход и выход изолированы.

3) Реле температуры: Реле, которое срабатывает, когда наружная температура достигает заданного значения.

4) Герконовое реле: реле, которое размыкает, замыкает или переключает линию с помощью геркон, который герметизирован в трубке и имеет двойное действие электрической пружины и магнитной цепи якоря.

5) Реле времени: При добавлении или удалении входного сигнала выходной части необходимо задержать или ограничить время на замыкание или размыкание своего управляемого линейного реле до указанного времени.

6) Реле высокой частоты: Реле, используемое для переключения высокочастотных РЧ линий с минимальными потерями.

7) Поляризованное реле: Реле с поляризованным магнитным полем и управляющим действием, которое работает вместе с магнитным полем, создаваемым катушкой управления. Направление срабатывания реле зависит от направления тока, протекающего через управляющую катушку.

8) Другие типы реле: , такие как оптические реле, акустические реле, тепловые реле, измерительные реле, реле на эффекте Холла, дифференциальные реле и т. Д.

г. В зависимости от размера реле
1) Микрореле
2) Ультра-маленькое миниатюрное реле
3) Маленькое миниатюрное реле

Примечание: Для герметичных или закрытых реле размеры представляют собой максимальные размеры корпуса реле в трех взаимно перпендикулярных направлениях, за исключением размеров монтажных, извлекаемых, выступающих, обжимных, фланцевых и уплотнительных швов.

г. Согласно классификации нагрузки реле
1) Реле малой мощности
2) Реле слабой мощности
3) Реле средней мощности
4) Реле высокой мощности

г.Согласно защитным характеристикам реле
1) Герметичное реле
2) Закрытое реле
3) Открытое реле

эл. В соответствии с принципом действия реле
1) Электромагнитного типа
2) Индуктивного типа
3) Выпрямленного типа
4) Электронного типа
5) Цифрового типа и т. Д.

ф. В соответствии с физическими величинами реакций
1) Реле тока
2) Реле напряжения
3) Реле направления мощности
4) Реле полного сопротивления
5) Реле частоты
6) Газовое (газовое) реле

г.В соответствии с ролью реле в схеме защиты
1) Пусковое реле
2) Измерительное реле
3) Реле времени
4) Промежуточное реле
5) Сигнальное реле
6) Выходное реле

Ⅳ Обнаружение реле

4.1 Инструкция по тестированию

a. Измерьте диапазон рабочего напряжения реле (включая минимальное напряжение включения и максимальное напряжение отключения).
г. Измерьте потребляемую мощность (номинальный ток) и внутреннее сопротивление реле.
г. Долговременные условия работы реле, выдерживаемое напряжение.
г. Описание иконки:

Источник постоянного тока, амперметр, вольтметр, измерение сопротивления, зуммер

4.2 Процесс тестирования

a. Измерение внутреннего сопротивления и номинального тока
1) Тест внутреннего сопротивления: проверьте сопротивление между реле 1 и 8 футов, как показано ниже

2) Проверка номинального тока: 24 В постоянного тока для реле 1 и 8 и 30 секунд для считывания данных амперметра

Примечание: Для проверки тока вставьте мультиметр в порт ввода тока и отрегулируйте положение диапазона (мА), соответствующее текущему файлу.

г. Измерение диапазона рабочего напряжения реле

1) Проверка минимального напряжения замыкания: Источник питания постоянного тока начинается с 0 В, и напряжение постепенно повышается до срабатывания зуммера, записывая текущее значение напряжения U1. (Сохраняйте текущее значение постоянного напряжения)

Примечание: Файлы вольтметра и зуммера на рисунке реализованы с помощью мультиметра.

2) Проверка максимального напряжения отключения: источник питания постоянного тока начинается с U1, и напряжение постепенно снижается до тех пор, пока зуммер не перестанет подавать сигнал тревоги, и будет записано текущее значение напряжения U2.

г. Измерьте выдерживаемое напряжение нормально разомкнутого нормально замкнутого типа и выдерживаемое напряжение катушки и контакта

1) Подготовка перед испытанием: поверните ручку «ток утечки» на измерителе выдерживаемого напряжения на «0,5» мА, «время»

Ручка достигает «60» с, ручка «Диапазон напряжения» достигает «5» кВ, ручка «Регулировка напряжения» достигает 0 В, ручка «power» достигает «ВЫКЛ», и две выходные линии подключены к высоковольтному выходу «_DC» » , земля.

2) Измерьте испытание выдерживаемого напряжения нормально разомкнутого нормально замкнутого типа: «мощность» -> «ВКЛ», «регулирование напряжения» -> увеличьте до значения аварийного напряжения срабатывания тестера выдерживаемого напряжения, считайте напряжение в это время, как показано ниже:

3) Выдерживаемое напряжение катушки и контакта: «мощность» -> «ВКЛ», «регулировка напряжения» -> 5 кВ или более, срабатывание тестера выдерживаемого напряжения не срабатывает, выдерживаемое напряжение катушки и контактов больше или равно 5 кВ, как показано ниже:

4.3 Меры предосторожности при тестировании реле

a. При проверке номинального тока катушка в реле будет генерировать электромагнитную индукцию при внезапном приложении напряжения. Ток будет становиться все меньше и меньше. После стабилизации напряжения электромагнитная индукция исчезает, и ток становится стабильным в определенном диапазоне. Как и у OMRON G5RL-14-E, ток включения составляет около 16–17 мА, а стабильное напряжение составляет около 14–15 мА через 4–5 минут. Но наш тест — это считывание напряжения сразу после 30 секунд включения.

г. При значении выдерживаемого напряжения нормально замкнутого нормально разомкнутого реле после первого срабатывания реле будет генерироваться электромагнитная индукция. Исчезновение электромагнитной индукции требует времени, и второе напряжение срабатывания будет намного меньше. Но тестируем напряжение при первом чтении.

г. Если вы прочитали стабильное значение номинального тока, вы должны прочитать второе значение выдерживаемого напряжения нормально замкнутого нормально разомкнутого типа. Если вы считываете значение номинального тока в течение 30 секунд, вы должны прочитать значение выдерживаемого напряжения нормально замкнутого нормально разомкнутого типа первого действия.

Ⅴ Часто задаваемые вопросы о принципе работы реле

1. Что такое реле и как оно работает?

Что такое реле и как оно работает? Реле — это переключатель с электрическим приводом. Они обычно используют электромагнит (катушку) для управления своим внутренним механическим механизмом переключения (контактами). Когда контакт реле разомкнут, это включает питание цепи при активации катушки.

2.Каково основное применение реле?

Реле

используются для обеспечения функций задержки времени. Они используются для отсчета времени задержки размыкания и задержки замыкания контактов. Реле используются для управления цепями высокого напряжения с помощью сигналов низкого напряжения. Точно так же они используются для управления сильноточными цепями с помощью сигналов низкого тока.

3. Каков принцип работы реле?

Реле работает по принципу электромагнитной индукции.Когда на электромагнит подается некоторый ток, он индуцирует вокруг себя магнитное поле. Изображение выше показывает работу реле. Переключатель используется для подачи постоянного тока на нагрузку.

4. Как работают реле на 12 В?

Большинство реле на 12 В управляют аксессуарами в автомобилях и других транспортных средствах. Когда вы подаете небольшой ток на катушку реле, это замыкает контакты, которые, в свою очередь, подают питание на аксессуар, для работы которого обычно требуется большой ток…. Подключите провода к катушке реле.

5. Каково назначение реле тока?

Назначение реле тока состоит в том, чтобы удалить пусковую обмотку или пусковой конденсатор последовательно с пусковой обмоткой из цепи при запуске. Его можно либо надвинуть на рабочие и пусковые штифты терминала компрессора, либо установить дистанционно на удалении от компрессора.

6. Что такое реле и его функции?

Реле — это переключатели, предназначенные для замыкания и размыкания цепей как электронным, так и электромеханическим способом.Он управляет размыканием и замыканием контактов электронной схемы. Когда контакт реле разомкнут (NO), реле не запитывается с разомкнутым контактом.

7. Какова основная функция реле?

Реле

— это электрические переключатели, которые используют электромагнетизм для преобразования небольших электрических импульсов в большие токи. Эти преобразования происходят, когда электрические входы активируют электромагниты для формирования или разрыва существующих цепей.

8.Что такое реле и его типы?

Реле представляют собой переключатели с электрическим управлением. Они используются для управления цепью отдельным сигналом малой мощности или для управления несколькими цепями одним сигналом. … Три основных типа реле: электромеханические, твердотельные и герконовые. Это реле защиты от перегрузки реагирует на перегрев.

9. В чем разница между реле и контактором?

Контактор соединяет 2 полюса вместе без общей цепи между ними, в то время как реле имеет общий контакт, который подключается к нейтральному положению.Кроме того, контакторы обычно рассчитаны на напряжение до 1000 В, а реле — только на 250 В.

10. В чем разница между реле и автоматическим выключателем?

Реле является переключающим и чувствительным устройством, а автоматический выключатель — изолирующим или отключающим устройством. Реле работают при низком входном напряжении. … Реле используется для управления или выбора одной из многих цепей, а автоматический выключатель — по одному на каждую цепь.Реле действует как электрический усилитель дискретных сигналов.

Вам также может понравиться

Электрическое реле

: обзор контактов реле
Как работают реле? Функции и применение реле
Как проверить реле с помощью мультиметра?

Что такое электрическое реле? | Основы работы с реле 1-1 | OMRON

Определение электрического реле

Реле

— это переключатели с электрическим приводом, которые размыкают и замыкают цепи, получая электрические сигналы от внешних источников.Некоторые люди могут ассоциировать «эстафету» с гоночными соревнованиями, когда члены команды по очереди передают дубинки, чтобы завершить гонку.
«Реле», встроенные в электрические изделия, работают аналогичным образом; они получают электрический сигнал и отправляют сигнал другому оборудованию, включая и выключая переключатель.

Например, когда вы нажимаете кнопку на пульте дистанционного управления для просмотра телевизора, он посылает электрический сигнал на «реле» внутри телевизора, включая основное питание. Существуют различные типы реле, которые используются во многих приложениях для управления разным количеством токов и количеством цепей.

Типы и классификация электрических реле

Релейную технологию

можно разделить на две основные категории: подвижные контакты (механическое реле) и неподвижные контакты (реле MOS FET, твердотельное реле).

Подвижные контакты

(механическое реле)

Реле этого типа имеет контакты, которые механически приводятся в действие для размыкания / замыкания под действием магнитной силы для переключения сигналов, токов и напряжений в положение ВКЛ или ВЫКЛ.

Без подвижных контактов

(реле MOS FET, твердотельное реле)

В отличие от механических реле, этот тип реле не имеет подвижных контактов, а вместо этого использует полупроводниковые и электрические переключающие элементы, такие как симистор и МОП-транзистор.При работе этих электронных схем сигналы, токи и напряжения включаются или выключаются электронным способом.

Устройство электрического реле и принципы работы

1. Реле механическое
Базовая конструкция механических реле

Реле состоит из катушки, которая принимает электрический сигнал и преобразует его в механическое действие, и контактов, размыкающих и замыкающих электрическую цепь.

Принцип действия механических реле

Рассмотрим подробнее, как включается лампа с помощью переключателя и реле.

Чтобы перейти к следующему слайду: Щелкните мышью.

2. Реле MOS FET
Базовая структура реле MOS FET
Реле

MOS FET — это полупроводниковое реле, в выходных элементах которого используются силовые MOS FET. Реле
MOS FET состоит из следующих трех компонентов:

  1. Светодиод (светодиод) микросхема
    2. Микросхема КПК
  2. (фотодиодная матрица)

    * Фотодиодная матрица (солнечная батарея + цепь управления)

    3. Микросхема
  3. MOS FET

    * Металлооксидный полупроводниковый полевой транзистор (металл, оксид, полупроводник, полевой, эффектный, транзисторный)

Принцип работы реле MOS FET
Реле

MOS FET работают в соответствии со следующими принципами.

Чтобы перейти к следующему слайду: Щелкните мышью.

Электрическое реле Характеристики и механизм

1. Характеристики электрического реле
Механическое реле

Одной из основных характеристик механического реле является физическое расстояние между катушкой и контактным элементом для достижения соответствующего уровня изоляции (изоляционного расстояния) как на входе, так и на выходе.

Катушка
Электромагнит притягивает якорь.
MOS FET реле

Одной из основных характеристик реле MOS FET является то, что в нем используется полупроводник, поэтому контакты не размыкаются / закрываются механически. В результате преимущества включают уменьшение занимаемой площади, бесшумную работу, более длительный срок службы и устранение необходимости в дополнительном обслуживании.

Реле
Очень маленький и вес В дополнение к SSOP и USOP, наш новый сверхкомпактный пакет VSON обеспечивает значительную экономию места для всей системы.
Низкий управляющий ток Стандартный управляющий ток должен составлять 2-15 мА. Также доступны сверхчувствительные модели
с приводными токами от 0,2 мА (макс.), Что позволяет экономить энергию всей системы.
Увеличенный срок службы В конструкции используется световой сигнал, следовательно, нет контактов; предотвращает сокращение срока службы из-за износа контактов и продлевает срок службы.
Малый ток утечки MOS FET может выдерживать внешний импульсный ток без добавления демпфирующей цепи.В нормальных условиях ток утечки составляет около 1 нА или ниже, а в закрытом состоянии утечка очень мала. (Модель: G3VM- □ GR □, — □ LR □, — □ PR □, — □ UR □)
Отличная ударопрочность Все внутренние части изготовлены методом литья, подвижные части не используются; повышает устойчивость к ударам и вибрации.
Бесшумная работа В отличие от электромеханического реле, реле MOS FET не использует механические контакты; следовательно, отсутствует шум переключения, что способствует бесшумной работе системы.
Высокая изоляция Обеспечивает электрическую изоляцию входов / выходов путем преобразования сигнала напряжения в световой сигнал для передачи. Стандартные модели выдерживают напряжение 2500 В переменного тока между входом и выходом. Также доступны превосходные продукты, предлагающие 5000 В переменного тока, обеспечивающие высокий уровень изоляции.
Высокоскоростное переключение Достигает 0,2 мс (SSOP, USOP, VSON) времени переключения; намного более высокая скорость по сравнению с механическим реле (от 3 до 5 мс), что обеспечивает быстрое срабатывание.
Точный контроль аналогового микро-сигнала По сравнению с симистором, МОП-транзистор значительно уменьшает мертвую зону, позволяя очень мало искажений формы входного сигнала микроаналогового сигнала для правильного преобразования в форму выходного сигнала.
2. Три действия электрических реле
1. Реле пропускает небольшое количество электрического тока для управления сильноточными нагрузками.

Когда на катушку подается напряжение, через катушку проходит небольшой ток, в результате чего через контакты проходит большее количество тока для управления электрической нагрузкой.

2. Реле посылает различные типы электрических сигналов.

Нагрузки переменного тока также могут электрически управляться (переключаться) от источника постоянного тока.

3. Реле управляет несколькими выходами только с одним входом.

Один входной сигнал катушки может одновременно управлять несколькими независимыми цепями (переключаемыми).

реле | Electronics Club

Реле | Клуб электроники

Выбор | Защитные диоды | Герконовые реле | Преимущества и недостатки

См. Также: Переключатели | Диоды

Реле — это переключатель с электрическим приводом .Ток, протекающий через катушку реле создает магнитное поле, которое притягивает рычаг и меняет контакты переключателя. Ток катушки может быть включен или выключен, поэтому реле имеют два положения переключателя, и большинство из них двойной ход ( переключающий ) переключающий контакты, как показано на схеме.


Условное обозначение

Реле

позволяют одной цепи переключать вторую цепь, которая может быть полностью отделена от первой. Например, цепь батареи низкого напряжения может использовать реле для переключения цепи сети 230 В переменного тока.Внутри реле нет электрического соединения между двумя цепями, связь магнитная и механическая.

Катушка реле пропускает относительно большой ток, обычно 30 мА для реле 12 В, но для реле, рассчитанных на работу от более низких напряжений, он может достигать 100 мА. Большинство микросхем не могут обеспечить этот ток и транзистор обычно используется для усиления небольшого тока ИС до большего значения, необходимого для катушки реле. Максимальный выходной ток популярной микросхемы таймера 555 составляет 200 мА, этого достаточно для непосредственного питания катушки реле.

Реле

обычно бывают SPDT или DPDT, но они могут иметь гораздо больше наборов переключающих контактов, например, легко доступны реле с 4 наборами переключающих контактов. Для получения дополнительной информации о переключающих контактах и ​​терминах, используемых для их описания см. страницу о переключателях.

На анимированной картинке показано работающее реле с катушкой и переключающими контактами. Вы можете увидеть рычаг слева, притягиваемый магнетизмом, когда катушка включен. Этот рычаг перемещает контакты переключателя.Есть один набор контактов (SPDT) на переднем плане и еще один позади них, что делает реле DPDT.


Реле с контактами катушки и переключателя

В каталоге или на веб-сайте поставщика должны быть показаны соединения реле. Катушка обычно видна, и ее можно подключить любым способом. Катушки реле при выключении производят кратковременные всплески высокого напряжения, и это может разрушить транзисторы и микросхемы в цепи. Чтобы предотвратить повреждение, необходимо подключить защитный диод на катушке реле.

Большинство реле предназначены для монтажа на печатной плате, но вы можете припаять провода прямо к контактам. при условии, что вы позаботитесь о том, чтобы пластиковый корпус реле не расплавился.

Подключения переключателя реле обычно помечены как COM, NC и NO:

  • COM = Общий, всегда подключайтесь к нему, это подвижная часть переключателя.
  • NC = нормально замкнутый, COM подключен к этому, когда катушка реле выключена .
  • NO = нормально открытый, COM подключен к этому, когда катушка реле на .

Подключитесь к COM и NO , если вы хотите, чтобы коммутируемая цепь была включена , когда катушка реле находится на .

Подключитесь к COM и NC , если вы хотите, чтобы коммутируемая цепь была включена , когда катушка реле выключена .

Выбор реле

При выборе реле необходимо учитывать несколько особенностей:

  1. Физический размер и расположение контактов
    Если вы выбираете реле для существующей печатной платы, вам необходимо убедиться, что его подходящие размеры и расположение штифтов.Вы должны найти эту информацию в каталог поставщика или на его сайте.
  2. Напряжение катушки
    Номинальное напряжение и сопротивление катушки реле должны соответствовать цепи питания катушка реле. Многие реле имеют катушку, рассчитанную на питание 12 В, но реле 5 В и 24 В также легко доступны. Некоторые реле отлично работают с напряжением питания. что немного ниже их номинального значения.
  3. Сопротивление катушки
    Цепь должна обеспечивать ток, необходимый для катушки реле.Вы можете использовать закон Ома для расчета силы тока:
Ток катушки реле = напряжение питания
сопротивление катушки

Например: реле питания 12 В с сопротивлением катушки 400 пропускает ток 30 мА. Это нормально для микросхемы таймера 555 (максимальный выходной ток 200 мА), но это слишком много для большинства микросхем, и они потребуют транзистор для усиления тока.

  1. Номиналы переключателей (напряжение и ток)
    Переключающие контакты реле должны соответствовать цепи, которой они должны управлять.Вам нужно будет проверить номинальное напряжение и ток. Обратите внимание, что номинальное напряжение обычно выше для переменного тока, например: «5 А при 24 В постоянного тока или 125 В переменного тока».
  2. Расположение переключающих контактов (SPDT, DPDT и т. Д.)
    Большинство реле SPDT или DPDT, которые часто описываются как «однополюсное переключение» (SPCO). или «двухполюсное переключение» (DPCO). Для получения дополнительной информации см. Страницу переключатели.

Rapid Electronics: реле

Защитные диоды для реле

Транзисторы и ИС должны быть защищены от кратковременного образования высокого напряжения. когда катушка реле выключена.На схеме показано, как сигнальный диод (например, 1N4148) подключается «назад» через катушку реле для обеспечения этой защиты.

Ток, протекающий через катушку реле, создает магнитное поле, которое внезапно схлопывается. при отключении тока. Внезапный коллапс магнитного поля вызывает кратковременное высокое напряжение на катушке реле, которое может повредить транзисторы и микросхемы. Защитный диод позволяет индуцированному напряжению пропускать кратковременный ток через катушку. (и диод), поэтому магнитное поле исчезает быстро, а не мгновенно.Это предотвращает индуцированное напряжение становится достаточно высоким, чтобы вызвать повреждение транзисторов и микросхем.

Герконовое реле

Герконовые реле состоят из катушки, окружающей геркон. Герконовые переключатели обычно управляются с помощью магнита, но в герконовом реле течет ток. через катушку, чтобы создать магнитное поле и замкнуть геркон.

Реле

обычно имеют более высокое сопротивление катушки, чем стандартные реле. (Например, 1000) и широкий диапазон питающих напряжений (например, 9-20В).Они способны переключать намного быстрее стандартных реле, до нескольких сотен раз в секунду; но они может переключать только малые токи (например, максимум 500 мА).

Показанное герконовое реле подключается к стандартному 14-контактному разъему DIL («держатель IC»).

Rapid Electronics: герконовые реле

Фотография © Rapid Electronics

Сравнение реле и транзисторов

Подобно реле, транзисторы могут использоваться в качестве переключателя с электрическим управлением.Для коммутации небольших токов постоянного тока (<1 А) при низком напряжении они обычно лучше выбор чем реле. Однако транзисторы не могут переключать переменный ток (например, электросеть). а в простых схемах они обычно не подходят для коммутации больших токов (> 5 А). В этих случаях потребуется реле, но учтите, что для переключения все же может потребоваться маломощный транзистор. ток для катушки реле.

Основные преимущества и недостатки реле перечислены ниже:

Преимущества реле:
  • Реле могут переключать переменного тока и постоянного тока, транзисторы могут переключать только постоянный ток.
    • Реле
  • могут переключать на более высокие напряжения , чем стандартные транзисторы.
    • Реле
  • часто являются лучшим выбором для коммутации больших токов (> 5A).
  • Реле могут переключать многих контактов одновременно.
Недостатки реле:
  • Реле на более громоздкие, чем на транзисторы, для коммутации малых токов.
  • Реле не может переключаться быстро (кроме герконовых реле), транзисторы могут переключаться много раз в секунду.
  • Реле потребляют больше энергии из-за тока, протекающего через их катушку.
    • Реле
  • требуют большего тока, чем могут обеспечить многие ИС , поэтому низкое энергопотребление Транзистор может понадобиться для переключения тока катушки реле.

Rapid Electronics любезно разрешили мне использовать их изображения на этом веб-сайте, и я очень благодарен за их поддержку. У них есть широкий ассортимент реле и других компонентов для электроники, и я рад рекомендую их как поставщика.

Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации.Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста, посетите AboutCookies.org.

electronicsclub.info © Джон Хьюс 2021 г.

Как использовать схему на фототранзисторе | Переключатель светового контроллера

Я собираюсь показать вам, как использовать схему на фототранзисторе очень просто. Чтобы сделать его переключателем или реле контроллера света с основными компонентами, такими как транзистор, ИС и т. Д.Представьте, что при солнечном свете релейный переключатель включается для нагрузки, когда работает вентилятор. мы счастливы.

Потом закат. релейный выключатель выключается и нет ветра нам. Это просто? Его также можно использовать для обнаружения светового луча, фар и т. Д.

Релейная цепь, управляемая светом, с использованием фототранзистора

См. Ниже, это схема реле, активируемая светом, для управления электрическими приборами с помощью света. Выдающаяся точка этой схемы будет встречать свет быстрее, чем при использовании схемы управления LDR.Когда свет уходит, работа внезапно. Когда свет встречает свет, заставляет работать фототранзистор, изменение тока смещения заставляет транзистор работать, заставляя работать реле.

VR1 отлично украсит быстроту схемы. Схема эта простая. Оборудование, которое используется для замены, например, Q1 = 2N2222 , использовать другие номера, может заменить почти готовый запрос типа NPN достаточно, например, BC549 или BC337 или C1815 или C945 и т. Д.

Для овала следует использовать размеры 6–9 В, которые имеют ценное сопротивление в катушке реле около 500 Ом. Остальные детали имеют немного и легко собираются. Что еще? выучите вторую схему.

Простая схема регулятора света на фототранзисторе

Это схема простого регулятора света, которая управляется световой активацией. Которые используют затвор инвертора IC-40106 в качестве основных компонентов в переключателях сравнения и управления, а обычные фототранзисторы в качестве датчиков.

Работа переключателя имеет несколько форм.Самый простой способ — нажать переключатель напрямую. Если современные должны управляться инфракрасным светом или дистанционным управлением.

А также использует радиочастоту для управления переключателем включения / выключения. Даже обычный свет, так что можно контролировать включение / выключение.

Мини-переключатель, управляемый светом с использованием CD40106

Принцип работы


Схема на рисунке 1 представляет собой мини-переключатель, управляемый светом, который использует фототранзистор в качестве светоприемника, есть триггер Шмитта IC (CD40106) в качестве привода и выходной ток к нагрузке или внешней цепи.

Он может обеспечивать выходной ток до 25 миллиампер. Схема, в которой используются несколько компонентов вместе. Может быть напрямую подключена к небольшим нагрузкам. или управлять реле или оптопарой типа. для управления нагрузкой, использующей переменное напряжение или высокое постоянное напряжение.

Работа схемы при наличии света на фототранзисторе-Q1 вызывает протекание тока между переходом коллектор-эмиттер и падение напряжения на потенциометре-VR1 как «высокое» напряжение для запуска первого триггера Шмитта-IC1 / 6 до тех пор, пока выход «низкий».А у других есть пять триггеров Шмитта, которые параллельно затвору инвертора обеспечивают «высокое» выходное напряжение. Подключение параллельно с максимальным током привода или около 25 мА.

Резистор-R1 и конденсатор-C1 подключены к RC-цепям для предотвращения помех, которые могут быть вставлены. Если проблема в шумах. может немного прибавить ёмкость С1. Потенциометр VR1 для регулировки чувствительности в качестве переключателя Q1. Когда много света. Схема может использоваться с блоком питания до 16 В

Как собрать

В этом проекте не используются некоторые компоненты, поэтому их можно собрать на универсальной печатной плате как Рисунок 2.
В схеме сборки, начиная с нижнего уровня пускового оборудования, до Красивого и простого в сборке. Начните с диода, а затем с резисторов и постоянно повышайте уровень.


Компоновка компонентов данного проекта

Для устройства различной полярности следует соблюдать осторожность при сборке схемы. Перед размещением этих компонентов необходимо установить полярность на печатной плате, и детали должны соответствовать друг другу, потому что если вы поместите их назад, это может привести к повреждению оборудования или цепи.

Список компонентов
Размер резисторов ¼ Вт + 5%
R1: 10M
VR1: 1M Потенциометр
Конденсаторы
C1, C2: 0,1 мкФ 50 В, полиэфирные конденсаторы
Semiconductor
Q1 транзисторы
IC1: CD40106__CMOS Hex Schmitt Triggers
Другое
Универсальная печатная плата

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ЧЕРЕЗ ЭЛЕКТРОННУЮ ПОЧТУ

Я всегда стараюсь сделать Electronics Learning Easy .

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
