Расчет веса металлопрокатаУниверсальный калькулятор веса стали (листовой, круглой, оцинкованной, нержавеющей) позволяет быстро и точно рассчитать вес металлопроката по размерам (диаметр по ГОСТ, ДСТУ, метраж по длине, площадь металла, объем), т.е. узнать, как перевести метры погонные в килограммы стали (м — кг, м — тонна). Масса стального профиля определяется размерами и формой его поперечного сечения, и для этого не нужно знать сколько весит 1м металлопроката. В нашем калькуляторе сортамента рассчитываются следующие виды прокатной стали по ГОСТ: круглые, квадратные, полосовые, листовые и фасонные детали (металлические блины, стальные шары и другие сложные формы предметов). Здесь можно узнать вес предмета, сделать расчет массы стального листа, пластины, круга, прутка стали, цилиндра, стержня, стальной полосы, проволоки, выполнить расчет металлического уголка, стальной трубы, швеллера, балки и определить сколько метров в тонне проката. Как определить вес металла по размерам? В отличие от программы «Металлургический калькулятор» здесь не нужно скачивать программу определения веса металла по ГОСТ. Расчет массы по размерам заготовки проводится автоматически в режиме онлайн, и не нужно искать переводные таблицы удельного веса металла. Например, если Вы знаете сколько весит метр арматуры, цену за кг, количество метров то можно самостоятельно посчитать на обычном калькуляторе стоимость металла, перемножив удельный вес на метраж и на стоимость одной тонны. Или наоборот, перевести цену за тонну в цену за один погонный метр. Онлайн калькулятор сортамента металла
Онлайн расчет металла выполняется бесплатно и без регистрации, и не нужно скачивать приложение на телефон, что очень удобно в пользовании. Для каждого вида материала в базу введено множество его разновидностей (сортамент марок сталей и видов проката), что значительно увеличивает область применения калькулятора металла и облегчает работу с ним. В перечне ассортимента проката есть труба, стальной уголок, металлический лист, лента, круг, проволока, швеллер, балка, шестигранник, квадрат, профильная труба, а также с условной точностью можно подсчитать арматуру. Переводчик металлопроката поможет узнать точное количество необходимого металла, для этого необходимо ввести несколько значений размеров, определяющих сечение профиля, и вы за несколько секунд посчитаете тоннаж. Кроме того при помощи нашего переводчика металла возможно сопоставить табличные значения из сортамента стали и расчетный вес, вычисленный онлайн. Правила расчета металла по весу и длине 1. Выбираем тип металла в калькуляторе: «Сталь» стоит по умолчанию (подходит для расчета как черной стали, так и нержавеющей). Расчет массы стали по формулеКогда нет в наличии под рукой справочника сортамента металлопроката, электронного калькулятора металла, а нужно произвести соответствующие расчёты массы по габаритам, площади сечения стальных заготовок, то мы научим вас как рассчитать вес по формуле. Формула для определения массы любого металлического изделия, независимо от его сечения: m = pV В расчётах тоннажа металла базовой величиной будет усреднённая плотность стали 7 850 кг/м3 (удельный вес) умноженная на объем металлоконструкции. Эту простую формулу вычисления массы через плотность и объем из учебника по физике за 7 класс все знают. Как правильно посчитать объем металла, узнаете вспомнив школьную геометрию (несколько формул представлено в таблице ниже). Например, для листового проката вычисляют площадь поверхности и умножают на толщину листа. Точные результаты с таким арсеналом получить сложно, но приблизительно определиться с весом некоторых металлоизделий – вполне реально. У каждого пользователя Интернета бывают моменты, когда необходимо высчитать некоторые детали по работе и определить сколько нужно металла для изготовления металлоизделия, посчитать его цену. Например, требуется перевести массу в объем (площадь м2), перевести метры в килограммы металлопроката, когда нужно сделать расчет массы металлоконструкций, найти массу стальной детали, посчитать площадь поверхности покраски. И не важно, собираетесь вы строить из металлоконструкций дом или вложить деньги в металл, вам потребуется рассчитать стоимость металлопроката онлайн, тогда вам нужны формулы расчета массы металла через объем и плотность. Как найти массу без весов, вычислить вес по формуле? Например, нам нужно найти вес металлоконструкций, рассчитать массу металлической фермы, железной двери, ворот из листового металла, нержавеющей бочки или другого изделия из цветного металла. Продажа металлических изделий в Украине с каждым годом является все более востребованной услугой, сегодня осуществить покупку проката можно и через Интернет. Но приобрести продукцию металлургических заводов не всегда просто в плане ее технических данных и других характеристик. Главная задача этих формул – помочь покупателю сделать действительно правильный расчет объема заказа металла в Украине, для размещения заявок металлопроката на металлобазах и складах металла. Калькулятор сортового проката позволяет автоматизировать расчет веса металлических конструкций. Расчет сортамента металлургической промышленности Украины на калькуляторе металла осуществляется в соответствии с заполненными параметрами профиля сортовой прокатной стали. Если Вы не нашли нужного профиля стали в калькуляторе, или хотите узнать удельный вес проката (теор вес), то воспользуйтесь переводными таблицами веса металлопроката из тонн в м, таблицами перевода из м в килограммы, представленными на нашем сайте в таблицах сортамента металла. Будьте с нами, и мы поможем определить вес любой детали!
|
Электронный калькулятор нормы расхода металла может посчитать прокат медный, алюминиевый и другие цветные металлы.
Для этого металлическая конструкция разделяется на составные элементы заготовок и рассчитывается вес металла по формуле (см. примеры формул площади и объема простых тел) или на программе-калькуляторе. Масса металлоконструкции состоит из веса всех элементов конструкций и массы наплавленного металла (1,5%). Определив вес изделия и зная цену за тонну изготовления, можно самому посчитать стоимость по формуле.
Как посчитать вес металла по размерам − формулы массы
При составлении сметы строительства или демонтажа металлоконструкций, покупке металлопроката или подготовке металлолома к сдаче, для найма подъемных механизмов бывает необходимо вычислить массу и количество металла, вес лома.
Как это сделать
Для получения необходимой информации можно обратиться к справочникам, и они рассчитают теоретический вес. Второй вариант – воспользоваться помощью калькулятора расчета веса металла по размерам. Если нет под рукой Интернета, есть простой выход – использовать школьные формулы вычисления массы по объему и плотности.
По справочникам

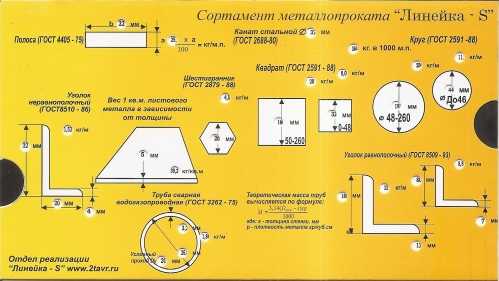

Сборник справочных материалов содержит таблицы металлов, по которым легко определить вес металлопроката любого вида, из черного и цветного металлов или сплавов. Кроме этого, в сборнике приведены формулы, чтобы посчитать вес металла по размерам для заготовок различных конфигураций, данные по удельному весу металлов.
К справочнику приходится обращаться при самостоятельном произведении математических расчетов, например, к таблице плотности металлов. Чтобы вычислить массу детали из цветного металла, понадобится переводной коэффициент.
С готовой таблицей легко самостоятельно рассчитать вес листа металла.
По данной толщине и марке стали находится теоретический вес 1 м2, искомая величина умножается на площадь листа. Особенно это удобно для стали с рифлением, выступами, цинковым напылением, учитывается также способ прокатки (холодный или горячий).
Упрощается просчет массы швеллера и двутавра – изделий со сложным сечением. Для них есть таблица с указанием номера профиля и соответствующего веса 1 пог. м в кг. Не нужно заморачиваться, чтобы вычислить вес стальной арматуры, к тому же в таблице указано количество погонных метров в 1 т.
Аналогичные таблицы существуют для металлических профилей Г-образного сечения: указан вес 1 м уголка для конкретной толщины и ширины полки. Правда, такие расчеты отличаются от фактического веса, так как таблицы составлены на основе ГОСТа. В реальности же прокат не всегда соответствует государственным стандартам.
Плотность стали зависит от температурных показателей. Все табличные данные соответствуют температуре 20°C. Данное замечание не относится к цветному прокату.
По калькулятору
Посчитать вес металла по размерам можно онлайн либо скачать калькулятор на компьютер (смартфон). Это удобный вид расчета, потому что не нужно перелистывать справочники в поисках нужных таблиц – достаточно задать конкретные параметры. С помощью калькулятора определяют вес железа любой марки и конфигурации с точностью до сотых долей:
- арматуры, прутков;
- листового проката;
- шестигранников, кругов, квадратов;
- труб;
- плит;
- уголков, швеллеров, двутавров.
Существуют также калькуляторы для цветного проката и для определения объемного веса металла, который важно знать для грузоперевозок.
Алгоритм работы с калькулятором простой:
- Выбирается тип проката, вид изделия и марка металла.
- Заносятся результаты замеров.
- Нажимается кнопка «Посчитать».
Особенно удобна калькуляция для изделий с нестандартной и сложной формой. Кроме того, можно определять метраж изделия по его весу, т.
е. переводить килограммы в метры.
Расчет веса по математическим формулам
Вес любого изделия находится так: M = ρV (ρ – плотность, V – объем изделия) или по формуле массы через площадь сечения: M = ρSL (S — площадь сечения, L — длина). Для углеродистой стали принято использовать усредненное значение ρ, равное 7850 кг/м3 или 0,00785 г/мм3, либо 7,85 г/см3 (в зависимости от выбранных единиц измерений). Самое простое вычисление – это масса стального куба со стороной 1 м. Она равна 7850 кг, или 7,85 т.
Различают практические и теоретические формулы массы. Первые адаптированы к определенным условиям, чтобы облегчить и ускорить расчеты.
Листовой прокат
Для расчета веса листового металла нужно перемножить 3 измерения – длину, ширину и толщину изделия, полученный результат умножить на плотность металла. Например: длина проката 1 м, ширина – 2 м, толщина – 2мм, тогда M = 1×2×0,002×7850 = 31,4 (кг).
При определении массы нескольких одинаковых листов железа, достаточно рассчитать вес 1 листа и умножить на количество.
Пруток, проволока и арматура
Для определения массы прутка или любого изделия круглого сечения, используется такая теоретическая формула: M= πR2Lρ, где L – длина, R – радиус заготовки, π = 3,14, ρ – плотность металла. Другая, практическая, формула: M = (0,02466R2)L. Ее можно использовать и для рифленой арматуры.
Из объема найти массу прямоугольного прутка совсем просто. Нужно перемножить длину, ширину и толщину (это объём V), затем найти в справочнике соответствующую плотность и умножить ее на V: M = ABLρ, где A, B – ширина и толщина.
Круг
Чтобы найти вес металлического круга, нужно подставить числовые значения в формулу: M = πR2dρ (R– радиус, d – толщина).
Шестигранный пруток
Лучше всего обратиться за помощью к готовым таблицам, но в их отсутствии расчеты можно произвести самостоятельно:
M = (3√3/2)а2Lρ,
где а – длина стороны шестигранника (мм), L – длина прутка (мм), ρ = 0,00785 г/мм3.
Прямоугольный профиль
Узнать массу прямоугольной профильной трубы можно так:
M = 2(a+b)sLρ,
где a и b – ширина и высота сечения (мм), s – толщина стенки (мм), L – длина трубы (мм), ρ = 0,00785 г/мм3 . Если стенки разной толщины, проводится несколько измерений и находится среднее значение.
Масса круглой трубы
Посчитать вес металла по размерам в данном случае можно по следующим формулам:
M = π(R2 – r2)Lρ, M = 2πRsLρ, M = (D-s)s×0,2466
где М – масса, R2 – внешний радиус, r2 – внутренний радиус, L – длина трубы, ρ.
– плотность стали, s – толщина стенки, 0,2466 – константа, соответствующая плотности углеродистой стали ρ = 7,85 г/см3.
Трубу с закрытым концом можно рассматривать как бочку и применить для нахождения ее веса представленные выше формулы для трубы и круга.
Вес фигурных изделий
Посчитать массу, зная объем и плотность, можно для изделий любой конфигурации. Нужно только правильно вычислить объем и подставить значение в известную формулу M = Vρ.
Объем пирамиды рассчитывается по формуле: V = 1/3 SH, где S – площадь основания, H – высота пирамиды.
Для усеченной пирамиды V = 1/3 h(F + f + √Ff), где F и f – площади большего и меньшего основания.
Объем цилиндра: V = πR2H.
Объем конуса: V = 1/3 πR2H, объем усеченного конуса: V = 1/3 πH(R2 + Rr + r2), где H – высота, R и r – радиусы большего и меньшего основания.
Объем шара: V = πD3/6 (D – диаметр).
Для уголка: V = s(h1 + h2)L, где L – длина уголка, s – толщина металла, h1 и h2 – ширина полок.
Объем изделия витиеватой формы и небольших габаритов находят по количеству вытесненной жидкости, поместив его в емкость с водой.
Если конструкция изготовлена из разных металлов и сплавов, тогда можно найти ее массу через вес отдельных деталей.
Теоретический вес рассчитывается по формулам, практический (фактический) определяется взвешиванием. Естественно, что всегда между этими величинами будет несоответствие. Расчет массы заготовки, произведенный самостоятельно по математическим формулам, также может отличаться от табличных или же выданных калькулятором.
Для получения более точных результатов целесообразно пользоваться данными справочников или электронных вычислительных устройств.
Масса воды в калькуляторе трубы
✖ Плотность воды — это масса на единицу воды. на галлон (Великобритания)Грейн на галлон (США)Грамм на кубический сантиметрГрамм на кубический метрГрамм на кубический миллиметрГрамм на литрГрамм на миллилитрГектограмм на литрКилограмм на кубический сантиметрКилограмм на кубический дециметрКилограмм на кубический метрКилограмм на литрМегаграмм на литрМикрограмм на литрМиллиграмм на кубический сантиметрМиллиграмм на кубический метрМиллиграмм на кубический МиллиметрМиллиграмм на литрНанограмм на литрУнция на кубический футУнция на кубический дюймУнция на галлон (Великобритания)Унция на галлон (США)Пикограмм на литрПланковская плотностьФунт на кубический футФунт на кубический дюймФунт на кубический ярдФунт на галлон (Великобритания)Фунт на галлон (США)Слаг на кубический футСлаг на кубический дюймSlug на кубический ярдтонну (длинную) на кубический ярдтонну (короткую) на кубический ярд | +10% -10% | ||
✖Площадь трубы – площадь поперечного сечения, через которое протекает жидкость, обозначается символом a. | AcreAcre (US Survey)AreArpentBarnCarreauCircular InchCircular MilCuerdaDecareDunamElectron Cross SectionHectareHomesteadMuPingPlazaPyongRoodSabinSectionSquare AngstromSquare CentimeterSquare ChainSquare DecameterSquare DecimeterSquare FootSquare Foot (US Survey)Square HectometerSquare InchSquare KilometerSquare MeterSquare MicrometerSquare MilSquare MileSquare Mile (Roman)Square Mile (Statute)Square Mile (US Survey)Square MillimeterSquare НанометрSquare PerchSquare PoleSquare RodSquare Rod (US Survey)Square YardStremmaTownshipVaras Castellanas CuadVaras Conuqueras Cuad | +10% -10% | |
✖ Длина трубы описывает длину трубы, в которой жидкость течет. Длина трубы [L AlnAngstromArpentAstronomical UnitAttometerAU of LengthBarleycornBillion Light YearBohr RadiusCable (International)Cable (UK)Cable (US)CaliberCentimeterChainCubit (Greek)Cubit (Long)Cubit (UK)DecameterDecimeterEarth Distance from MoonEarth Distance from SunEarth Equatorial RadiusEarth Polar RadiusElectron Radius (Classical)EllExameterFamnFathomFemtometerFermiFinger (Cloth)FingerbreadthFootFoot (US Survey)FurlongGigameterHandHandbreadthHectometerInchKenKilometerKiloparsecKiloyardLeagueLeague (Statute)Light YearLinkMegameterMegaparsecMeterMicroinchMicrometerMicronMilMileMile (Roman)Mile (US Survey)MillimeterMillion Light YearNail (Cloth)NanometerNautical League (int)Nautical League UKNautical Mile (International)Nautical Mile (UK)ParsecPerchPetameterPicaPicometerPlanck LengthPointPoleQuarterReedReed (Long)RodRoman ActusRopeRussian ArchinSpan ( Ткань)Sun RadiusTerameterTwipVara CastellanaVara ConuqueraVara De TareaYardYoctometerYottameterZeptometerZettameter | +10% -10% |
✖Масса воды относится к общей массе воды. | Assarion (Biblical Roman)Atomic Mass UnitAttogramAvoirdupois dramBekan (Biblical Hebrew)CaratCentigramDaltonDecagramDecigramDenarius (Biblical Roman)Didrachma (Biblical Greek)Drachma (Biblical Greek)Electron Mass (Rest)ExagramFemtogramGammaGerah (Biblical Hebrew)GigagramGigatonneGrainGramHectogramHundredweight (UK)Hundredweight (US)Jupiter MassKilogramKilogram-Force Квадратная секунда на метрКилофунтКилотонна (метрическая)Лептон (библейский римский)Масса дейтронаМасса ЗемлиМасса нейтонаМасса протонаМасса СолнцаМегаграммМегатоннаМикрограммМиллиграммМина (библейский греческий)Мина (библейский иврит)Мюонная массаНанограммУнцияПеннивесПетаграммПикограммПланковая массаФунт СекундаКвадратныйBoundalPoundsPounds )Квартал (Великобритания)Квартал (США)Квинтал (метрическая система)Scruple (аптекарский)шекель (библейский иврит)SlugSolar MassStone (Великобритания)Камень (США)Талант (библейский греческий)Талант (библейский иврит)ТераграммТетрадрахма (библейский греческий)Тонна (проба) (Великобритания)Тонна (анализ) (США)Тонна (длинная)Тонна (метрическая)Тонна (короткая)Тонна | ⎘ Копировать |
ⓘ Масса воды в трубе [m w ]👎
Формула
Перезагрузить
👍
Масса воды в трубе Раствор
ШАГ 0: Сводка предварительных расчетов
ШАГ 1: Преобразование входных данных в базовые единицы
Плотность воды: 1000 кг на кубический метр —> 1000 кг на кубический метр Преобразование не требуется
Площадь трубы: 0,1 кв.
Метр —> 0,1 квадратный метр Преобразование не требуется
Длина трубы: 0,1 метр —> 0,1 метра Преобразование не требуется
ШАГ 2: вычисление формулы
ШАГ 3: преобразование результата в единицу измерения
10 килограмм —> 10000 грамм (проверьте конвертацию здесь) 92*радиус кривошипа*cos(угловая скорость*время в секундах)
Скорость жидкости в трубе
Идти Скорость жидкости = (площадь цилиндра/площадь трубы)*угловая скорость*радиус кривошипа*sin(угловая скорость*время в секундах)
Мощность, необходимая для привода поршневого насоса двойного действия
Идти Мощность = 2*Удельный вес*Площадь поршня*Длина хода*Скорость*(Высота центра цилиндра+Высота, до которой поднимается жидкость)/60
Мощность, необходимая для привода насоса
Идти Мощность = удельный вес * площадь поршня * длина хода * скорость * (высота центра цилиндра + высота, до которой поднимается жидкость) / 60
Скорость воды во всасывающем и напорном трубопроводах вследствие ускорения или замедления
Идти Скорость = (площадь цилиндра/площадь всасывающей трубы)*(угловая скорость*радиус кривошипа*sin(угол поворота кривошипа))
Уравнение Дарси-Вейсбаха
Идти Потеря напора из-за трения = (4*Коэффициент трения*Длина трубы 1*Скорость жидкости^2)/(Диаметр трубы 1*2*[г]) 92)*Радиус кривошипа*cos(Угловая скорость*Время в секундах)
Средняя скорость воздушного судна при заданной длине хода
Идти Средняя скорость = (площадь цилиндра*угловая скорость*длина хода)/(2*pi*площадь всасывающей трубы)
Средняя скорость воздушных судов
Идти Средняя скорость = (площадь цилиндра*угловая скорость*диаметр трубы/2)/(pi*площадь всасывающей трубы)
Скорость поршня
Идти Скорость поршня = угловая скорость*радиус кривошипа*sin(угловая скорость*время в секундах)
Соответствующее расстояние x, пройденное поршнем
Идти Расстояние, проходимое поршнем = радиус кривошипа*(1-cos(угловая скорость*время в секундах))
Масса воды, подаваемой поршневым насосом при заданной скорости
Идти Вес жидкости = Удельный вес * Площадь поршня * Длина хода * Скорость / 60
Угол поворота кривошипа за время t
Идти Угол поворота кривошипа = 2*pi*(скорость/60)*время в секундах
Масса воды в трубе
Идти Масса воды = плотность воды * площадь трубы * длина трубы
Результирующая сила, действующая на тело, движущееся в жидкости с определенной плотностью
Идти Результирующая сила = sqrt (сила сопротивления ^ 2 + подъемная сила ^ 2)
Площадь поперечного сечения поршня при заданном объеме жидкости
Идти Площадь поршня = объем всасываемой жидкости/длина хода
Длина хода с учетом объема жидкости
Идти Длина хода = объем всасываемой жидкости/площадь поршня
Масса воды в трубе Формула
Масса воды = плотность воды * площадь трубы * длина трубы
m w = ρ Вода *a*L труба
Каковы некоторые области применения поршневых насосов?
Области применения поршневых насосов: бурение нефтяных скважин, пневматические системы давления, перекачка дизельного топлива, подача конденсата в небольшие котлы.
Как рассчитать массу воды в трубе?
Калькулятор массы воды в трубе использует Масса воды = Плотность воды * Площадь трубы * Длина трубы для расчета массы воды. Формула массы воды в трубе определяется как произведение плотности воды на площадь трубы. и длина трубы. Масса Воды обозначается символом m w .
Как рассчитать массу воды в трубе с помощью этого онлайн-калькулятора? Чтобы использовать этот онлайн-калькулятор для массы воды в трубе, введите плотность воды (ρ Вода ) , Площадь трубы (a) и Длина трубы (L труба ) и нажмите кнопку расчета. Вот как можно объяснить расчет массы воды в трубе с заданными входными значениями -> 10000 = 1000*0,1*0,1 .
Часто задаваемые вопросы
Что такое Масса воды в трубе?
Формула массы воды в трубе определяется как произведение плотности воды, площади трубы и длины трубы и представляется как м w = ρ Вода *a*L труба или Масса воды = плотность воды*площадь трубы*длина трубы .
Плотность воды — это масса на единицу воды. Площадь трубы — это площадь поперечного сечения, через которую течет жидкость, и она обозначается символом а. Длина трубы описывает длину трубы, по которой течет жидкость.
Как рассчитать массу воды в трубе?
Формула массы воды в трубе определяется как произведение плотности воды, площади трубы и длины трубы, рассчитанное с использованием Масса воды = Плотность воды*Площадь трубы*Длина трубы . Чтобы рассчитать массу воды в трубе, вам потребуется плотность воды (ρ вода ) , площадь трубы (a) и длина трубы (L труба ) . С помощью нашего инструмента вам нужно ввести соответствующие значения плотности воды, площади трубы и длины трубы и нажать кнопку расчета. Вы также можете выбрать единицы измерения (если есть) для ввода (ов) и вывода.
Доля
Скопировано!
Как рассчитать скорость воздуха в трубе?
В системах пневмотранспорта очень важно правильно рассчитать требуемую скорость воздуха в трубопроводах, чтобы сохранить качество продукции, свести к минимуму истирание компонентов и обеспечить эффективность операций.
Если скорость воздуха неправильная, это может не только негативно сказаться как на изделии, так и на системе, но также может привести к дорогостоящим простоям и остановке производства.
Что такое скорость воздуха в трубе?
В пневматическом транспорте скорость воздуха — это скорость воздуха, циркулирующего в транспортирующих трубах. Это то, что удерживает частицы материала во взвешенном состоянии, когда они проходят по конвейерным линиям. Также известная как скорость транспортирующего воздуха или скорость воздушного потока, она изменяется вдоль трубопроводов в зависимости от изменения давления и температуры.
Требуемая скорость воздуха в конвейерной трубе зависит от конкретной конвейерной линии и материалов, которые она транспортирует, а также от других факторов, таких как коэффициент загрузки твердых частиц. Это отношение между массовым расходом транспортируемого материала и массовым расходом воздуха, используемого для транспортировки материала.
Определяя концентрацию взвешенных в воздухе частиц, коэффициент загрузки твердых частиц можно использовать для определения минимальной скорости воздуха, необходимой материалу для перемещения из пункта А в пункт Б, не вызывая закупорки трубопровода, порчи продукта или износа.
Например, для материалов, транспортируемых в плотной фазе, минимальная скорость воздуха уменьшается по мере увеличения коэффициента загрузки твердых частиц.
Тип транспортируемого материала также влияет на скорость воздуха при пневмотранспорте. Например, частицы мягкого материала, такие как пластмассы, требуют более низкой скорости воздуха, чтобы предотвратить ненужный нагрев от трения и образование стримеров, которые могут привести к деградации материала, закупорке труб и падению давления. Между тем, тяжелые частицы материала должны транспортироваться с более высокими скоростями воздуха, чтобы оставаться во взвешенном состоянии.
В чем разница между скоростью воздуха и расходом воздуха?
Скорость воздуха в линиях пневматического транспорта относится к скорости воздуха, а расход воздуха относится к объему или массе выходящего воздуха (известным как объемный расход воздуха и массовый расход воздуха соответственно). Как скорость воздуха, так и расход воздуха должны быть пропорциональны друг другу, чтобы поддерживать оптимальные условия транспортировки в трубах.
Как рассчитать скорость воздуха в системе пневмотранспорта?
Для расчета скорости воздуха в системах пневмотранспорта можно объемный расход воздуха в м 3 /с разделить на проходное сечение трубы в м 2 . Однако, поскольку скорость воздуха вдоль трубопроводов изменяется из-за изменения давления и температуры, расчеты должны основываться на конкретном исходном положении, которое находится либо в начале, либо в конце линии.
Очень важно правильно рассчитать скорость воздуха для конкретной линии пневмотранспорта, чтобы удерживать частицы во взвешенном состоянии в трубопроводах. Скорость воздуха всегда должна поддерживаться на минимально допустимом уровне, чтобы обеспечить это, поэтому, хотя приближения может быть предоставлен для различных типов пневматических транспортных систем, всегда лучше рассчитать скорость воздуха, необходимую для вашей конкретной системы и ее материала.
Если скорость воздуха слишком низкая, например, частицы могут выпасть из взвеси и заблокировать трубопроводы.
Это снижает производительность, ставит под угрозу целостность системы, вызывает периоды простоя и приводит к потере больших денег. С другой стороны, если скорость воздуха слишком высока, частицы с большей вероятностью будут истирать внутренние поверхности пневматических компонентов, таких как трубы или колена.
Here’s an example of how you can calculate the air velocity in a dilute phase vacuum system under different conditions:
Condition 1: Beginning of the pipe
u air = скорость воздуха в транспортной трубе диаметром D (м/с)
Q air = объемный расход воздуха (м 3 /с)
D = диаметр трубы (м)
- Используя приведенную ниже формулу расчета, рассчитайте объемный расход воздуха в соответствии с начальными условиями трубы. Например. атмосферное давление, температура 20°C и внутренний диаметр трубы 80 мм
- Q воздух = QVN.
T/273*1,013/P = 400*293/273*1,013*1,013=429 м 3 /ч=0,119 м 3 /с
T/273*1,013/P = 400*293/273*1,013*1,013=429 м 3 /ч=0,119 м 3 /с- Зная объемный расход воздуха, можно использовать следующую расчетную формулу для определения скорости транспортируемого воздуха:
- u воздух = Q воздух / (π.D 2 /4) = 0,119/(π*0,08 2 /4) = 23,7 м/с
Условие 2: Конец трубы
- Используя приведенную ниже формулу расчета, рассчитайте объемный расход воздуха в соответствии с конкретными условиями на конце трубы. Например. давление -0,3 бари и температура 20°C
- Q воздух = КВН.Т/273*1,013/П = 400*293/273*1,013*(1,013-0,3) = 609м 3 /ч=0,169 м3/с
- Как и прежде, вы можете использовать объемный расход воздуха и следующую формулу для расчета скорости воздуха:
- u воздух = Q воздух / (π. 2 = площадь поперечного сечения 192 = площадь поперечного сечения 50,2 квадратных дюйма
- Предполагая, что вы хотите определить скорость воздуха во второй трубе и знаете скорость воздуха в первой трубе, вы умножаете площадь поперечного сечения первой трубы на скорость воздуха в первой трубе, а затем делите полученное значение на площадь поперечного сечения трубы два
- В случае, если скорость воздуха в первой трубе составляет 20 футов в секунду, этот расчет будет выглядеть так:
- (19,6 квадратных дюймов x 20 футов в секунду) / (50,2 квадратных дюймов) = скорость воздуха во второй трубе равна 7,8 футов в секунду
2 = площадь поперечного сечения 192 = площадь поперечного сечения 50,2 квадратных дюймаКак рассчитать расход воздуха
Как мы только что объяснили, вам, возможно, придется вычислить объемный расход воздуха, если вы хотите рассчитать скорость транспортирующего воздуха. Вы можете сделать это, умножив площадь поперечного сечения (то есть площадь круглого конца трубы) на скорость воздушного потока.
