Воздуховоды для вентиляции из пластика: экономичность и удобство

Содержание

• 1 Назначение и применение
• 2 Описание
• 3 Основные виды изделий из пластика
• 4 Как рассчитать и выбрать типоразмер
• 5 Характеристики
• 6 Выводы

В помещениях со стандартными бытовыми требованиями к безопасности пластиковые воздуховоды для вентиляции не имеют равных по удобству монтажа, низкой цене системы (материалов, комплектующих, расценок на монтажные работы), долговечности использования.

Вентиляционные изделия из пластика – это бесшовные круглые или прямоугольные литые рукава.

Целостность литья определяет высокое качество и надёжность каждой отдельной детали.

Гладкая внутренняя поверхность идеальна для свободной циркуляции воздуха, материал изделий стоек к загрязнению, коррозии, воздействию агрессивных сред.

Изделия имеют эстетичный внешний вид, могут быть расположены в наружном исполнении, не нарушая общего дизайна помещения.

Многообразие соединительных или переходных деталей (муфт, уголков, фитингов, вентиляционных решёток) делает монтаж системы простым, доступным даже неспециалисту. Различные комплектующие позволяют собрать схему любой сложности без применения специального инструмента.

Единственным ограничением, не позволяющим использовать пластиковые трубы для вентиляции – высокая температура воздуха!

Назначение и применение

Для свободной циркуляции воздуха в помещениях, проветривания, выравнивания температурного режима в помещениях устраиваются системы воздуховодов.

Воздуховоды из пластмассы предназначены для соединения отдельных вентиляционных точек помещения с главным вытяжным каналом конструкции стен многоэтажных домов. В малоэтажном частном строительстве для случаев, когда нет большой механической нагрузки на основной канал, вся система может быть целиком смонтирована из пластика.

Это оправданный, надёжный вариант для вентиляции зернохранилищ, гаражей, производственных зданий и помещений с повышенной влажностью.

Использовать вентиляционные трубы из пластика для вытяжки принято в жилых и малоэтажных офисных зданиях, частных домовладениях и квартирах многоэтажных домов для устройства естественной циркуляции воздуха, пассивных или активных систем вытяжки. Например, в целях экономии энергопотребления помещения система может комплектоваться рекуператором (теплообменником). В результате поступающий воздух нагревается или остужается за счёт температурного обмена с вытяжным потоком и подается в помещения по пластиковым вентканалам.

Как правило, система рекуперации пассивна и не требует дополнительных энергозатрат.

Пластиковые вентканалы применяется для:

• Пассивной вентиляции (естественная вытяжка, от вентиляционной решётки).
• Активной вытяжки (с применением электрических вентиляторов).
• Вытяжки газовой плиты или бойлера (при обязательном соблюдении Т.Б).
• Проветривания подвальных и складских помещений.
• Разводки тёплого воздуха от калорифера.
• Подача и распределение свежего воздуха

Описание

Воздуховоды различаются по материалам, из которых они изготавливается. Основные материалы изделий из пластика – это:

• ПВХ (поливинилхлорид)
• Полиуретан
• Полипропилен

ПВХ

ПВХ – самый распространенный и доступный по цене, прочный и лёгкий материал, монтируется без применения специальных инструментов, возможно собрать всю конструкцию при домашних условиях самостоятельно.

Не допустимо нагревание свыше 120 °С, это приведёт к испарению содержащегося в материале хлора!

Для систем вентиляции, не включающих в себя нагревательные приборы, изделия из пластика ПВХ – самые дешёвые и удобные по монтажу. На них можно возложить всю вентиляционную нагрузку помещения, за исключением бань, кухонь, котельных.

Изделия из ПВХ

ПВХ воздуховод используется в подавляющем большинстве систем вентиляции, имеющем большую разветвлённость и суммарную протяжённость. Приобрести изделия такого типа можно в любом магазине сантехники или строительном супермаркете.

Полиуретан

Полиуретан отличен более высокой ценой, но по характеристикам превосходит ПВХ, он прочнее, пластичнее. Относительно высокая температура плавления позволяет применять полиуретановые изделия в кухонных вытяжках и других узлах с повышенной температурой воздуха.

Полиуретановые воздуховоды

При устройстве вытяжки кухонной плиты или соединения с калорифером необходимо вначале использовать участок стальной гофры для снижения температуры, в остальном полиуретановая вентиляция заслуживает полного доверия. Материал имеет лучшее соотношение цены с качеством.

Полипропилен

Вентиляция из полипропилена может быть смонтирована с применением нагревательных элементов для изгиба, например – строительного фена.

При нагреве до пластичной мягкости материал не выделяет вредных испарений.

Средняя цена оправдана универсальностью и безопасностью изделий из пластика на основе полипропилена.

Полипропиленовые воздуховоды

Этот материал позволяет делать сварочные соединения, имеющие герметичную прочность до 80% от цельной конструкции.

Основные виды изделий из пластика

1. Круглые воздуховоды (трубы, каналы).
2. Прямоугольные воздуховоды (каналы – короба).
3. Колена круглые.
4. Колена прямоугольные (горизонтальные, вертикальные).

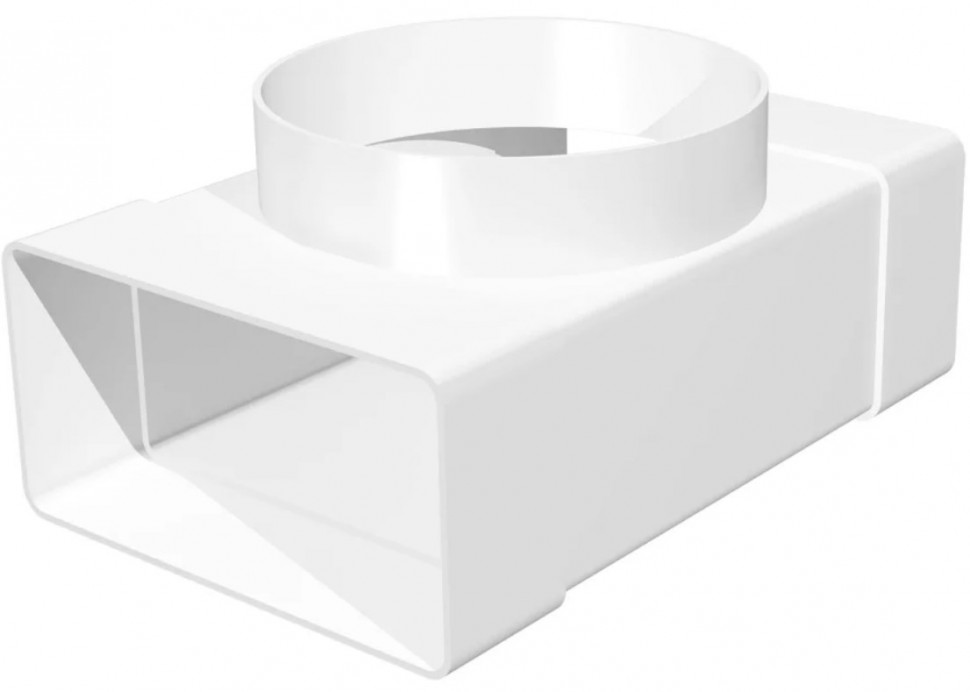

5. Тройники круглые.

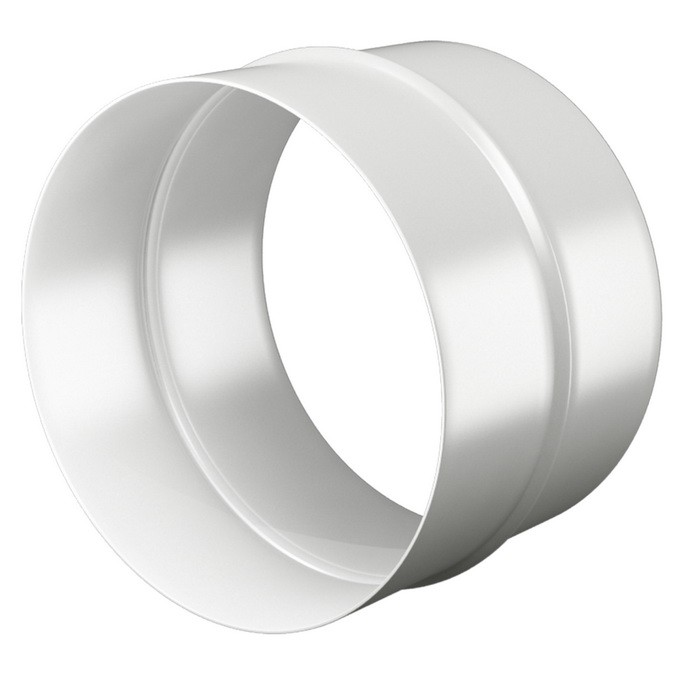

6. Соединительные муфты (круглые, прямоугольные).

Круглые воздуховоды имеют оптимальную внутреннюю конструкцию для свободной циркуляции воздуха.

Плавные изгибы не препятствуют потоку воздуха, не аккумулируют загрязнений. Неудобство заключается в необходимости скрывать трубы на стенах устройством декоративных коробов.

Прямоугольные каналы компактнее прилегают к стенам и потолку, легко прячутся в небольших нишах, и даже могут использоваться, как элементы декора.

Вспомогательные элементы

Плоский воздуховод очень удобен в транспортировке за счёт плотной укладки упаковок. При больших объёмах это значительно снижает транспортные расходы и конечную стоимость систем. Кроме того, они позволяют максимально сохранить высоту потолков при монтаже.

Колена служат для угловых соединений воздуховода, а тройники для ответвлений и врезки.

Как рассчитать и выбрать типоразмер

Для расчетов необходимо знать объём воздуха, который будет проходить через вентканал в час. Он зависит от объема помещения и требуемой кратности воздухообмена.

Минимально для качественной циркуляции требуется не менее 3 м³/час на 1 м² площади помещения. Например, для помещения в 16 м² минимальный расход воздуха составляет: Р = 3 м³/час * 16 (м²) = 48 м³/час.

Зная эту норму, далее можно рассчитать поперечную площадь сечения канала по формуле:

П = Р / (3600 * С), где:

• П — поперечная площадь сечения воздуховода, м²
• Р – расход воздуха м³/час
• С – скорость потока воздуха в канале м/сек (обычно от 1,5 до 8 м/сек)
• 3600 – количество секунд в одном часе

В нашем примере расход воздуха составляет 48 м³/час, скорость потока примем среднюю — 4 м/сек (компромисс между шумом и размерами воздушного канала), тогда сечение получается из расчета:

Сечение П = 48 м³/час / (3600 * 4 м/сек) = 0,0033 м² (3300 мм²)

Теперь для круглого воздуховода можно вычислить его диаметр:

Подставив наши данные, получаем диаметр круглого воздуховода не менее 64,83 мм.

Из распространенных, ближайший нормируемый типоразмер — 100 мм.

Распространенные размеры

Все выпускаемые размеры стандартизированы. Наиболее распространены размеры, представленные в таблице. Здесь также можно увидеть зависимость диаметра от скорости движения воздушного потока и расхода воздуха.

Зависимость диаметра от сечения и скорости потока воздуха

В помещениях до 50 м² используют круглые воздуховоды ∅100 мм и прямоугольные 60 мм х 120 мм. Если площадь составляет до 100 м², применяют ∅150 мм круглые и 60 мм х 240 мм прямоугольные каналы соответственно. При более сложных схемах целесообразнее обратиться к специалистам для правильного подбора элементов.

Широкий модельный ряд позволяет собрать системы различной производительности и сложности.

Характеристики

Пластиковые вентиляционные короба изготавливаются из синтетических пластмасс на высокотехнологичном оборудовании. Изделия из пластика химически инертны, не разрушаются под действием ультрафиолетовых лучей, стойки к агрессивным средам, не подвержены коррозии, в стандартных условиях срок службы каналов из пластика достигает 50 лет.

Цельная литая конструкция таких коробов исключает утечку воздуха по всей длине системы. При использовании специальных силиконовых смазок для монтажа, герметичность узлов соединения сопоставима со сварочными.

Продукция из пластика отвечает требованиям экологической безопасности, соответствует ГОСТ и СНиП.

По простоте и низкой стоимости проведения аварийных работ каналы из пластика не имеют аналогов. В случае необходимости может быть заменён только повреждённый участок вентиляции без демонтажа всей системы. Скорость замены исключит длительную неработоспособность вентиляции, минимизирует производственные потери.

Широкий ряд типоразмеров комплектующих позволяет производить предварительные расчёты по расходу материалов с точностью до 90% от фактического.

Материал легко режется и обрабатывается электроинструментами бытового назначения.

Монтаж систем вентиляции не требует дополнительного усиления мест крепления, т.к пластик имеет небольшой удельный вес и оптимально жесткую конструкцию. Крепёжные хомуты и фланцы надёжно фиксируют вентиляционные системы самой сложной конфигурации.

Пример монтажа под потолком

Производимые соединительные муфты позволяют делать герметичные переходы разных диаметров и геометрии профиля.

К недостаткам можно отнести хрупкость материала в сравнении с металлическими аналогами, низкую морозостойкость.

Выводы

Универсальность применения и высокие эксплуатационные характеристики элементов ставят материал на вершину признания как гигантами строительной индустрии, так небольшими подразделениями и частными лицами.

Пластиковые элементы вентиляции: воздуховоды, решетки, люки

пластиковая вентиляция очень аккуратна и прекрасно вписывается в интерьер

Практичные и недорогие вентиляционные системы из пластика понемногу отвоевывают рынок у металлических собратьев. С пластиковыми элементами вентиляции: воздуховодами, отводами, люками и решетками любят работать профессионалы и домашние мастера. У вентиляции из пластмассы широкое поле применения, много преимуществ, но есть и недостатки.

В каких случаях это неподходящий выбор? Можно ли самостоятельно подсчитать размеры вентиляции из пластика, смонтировать систему?

Содержание

1. Виды пластика для вентиляции
2. Формы и размеры пластиковых элементов вентиляции
3. Пластиковые вентиляционные люки и решетки
4. Пластиковые вентиляционные люки
5. Монтаж пластиковой вентиляции своими руками
6. Вентиляция из канализационных труб

Виды пластика для вентиляции

изделия из различных видов пластмасс

Детали пластиковых вентиляционных систем изготавливают из трех видов пластмасс:

• полиуретана;
• полихлорвинилхлорида или ПВХ;
• полипропилена.

Наиболее широко применяются в различных системах вентиляции прямоугольные пластиковые трубы из полихлорвинилхлорида, они могут быть легкого или среднего типа. ПВХ-трубы самые дешевые и надежные.

Полипропиленовые воздуховоды всем хороши, но намного дороже ПВХ. Так как полипропилен менее крепок, стенки деталей делаются толще, значит, требуются более мощные крепления.

Полиуретановые трубы достаточно дороги, поэтому распространены меньше. А поверхность внутри труб может иметь шероховатости, что снижает аэродинамические свойства изделий.

Свойства ПВХ-вентиляции:

• долговечность: срок службы — 50 лет, изделия сохраняют цвет, форму, физические свойства;
• экологическая безопасность;
• химическая нейтральность;
• герметичность;
• просто устанавливаются и обслуживаются;
• имеют малый вес;
• недороги.

Первый и практически единственный недостаток пластиковых вентиляционных систем: слабая устойчивость к высоким температурам и огню.

Трубы запрещено устанавливать для транспортировки паров и воздушных смесей температурой выше 80 градусов Цельсия. Именно это свойство значительно ограничивает возможности использования пластиковых изделий для вентиляционных систем на промышленных предприятиях.

Сфера применения пластиковых комплектующих для вентиляции: любые бытовые, общественные и производственные помещения, не относящиеся к I и II классам пожарной опасности.

Не устанавливают пластиковую вентиляцию на следующих объектах:

• производство с выделением горячего пара и открытого огня;
• сауны и бани;
• дымоходы и каминные трубы;
• вентиляция твердотопливных котлов.

Формы и размеры пластиковых элементов вентиляции

элементы пластиковой вентиляции

Для обустройства систем вентиляции выпускают воздуховоды из пластика различных видов и размеров:

• прямоугольного сечения;
• круглого сечения;
• гофрированные.

Круглые воздуховоды более экономичны и эффективны, внутренние стенки беспрепятственно пропускают воздух без завихрений и снижения давления.

Прямоугольные пластиковые вентиляционные воздуховоды снижают скорость движения воздушного потока. Этот фактор непременно следует учитывать при подборе мощности оборудования. Но из пластиковых прямоугольных воздуховодов очень удобно формировать плоские вентиляционные системы, занимающие минимум пространства. Именно поэтому пластиковая прямоугольная вентиляция пользуется большой популярностью среди владельцев загородных домов.

гибкие воздуховоды очень удобны

Гибкие пластиковые воздуховоды для вентиляции устанавливают в основном на коротких изогнутых участках. Гофры создают довольно большое сопротивление воздуху, поэтому шумны, а также понижают общую эффективность системы.

Размеры пластиковых воздуховодов для вентиляции:

• Круглые воздуховоды производятся диаметрами 55 — 150 мм;
• Прямоугольные пластиковые воздуховоды для вентиляции: 6 х 12 см, 6 х 20,4 см;
• Гибкие гофрированные воздуховоды производятся диаметрами от 10 до 50 см. Длина одного куска трубы может составлять до 20 метров.

Жесткие вентиляционные пластиковые воздуховоды с диаметром более 22,5 см используются исключительно в специальных проектах.  Многочисленные пластиковые комплектующие для вентиляции дают возможность создавать системы любой конфигурации.

Все виды пластиковых комплектующих:

• повороты;
• уголки;
• переходники;
• развилки;
• держатели-соединители;
• муфты;
• отводы;
• фланцы;
• редукторы;
• тройники.

Производятся они стандартных размеров, соответствующие сечениям круглых и прямоугольных воздуховодов вентиляции. При подборе размеров вентиляции из пластика необходимо учитывать, что внутренний диаметр соединительных муфт должен совпадать с наружным диаметром трубы.

Пластиковые вентиляционные люки и решетки

Вентиляционная решетка — это начало и окончание любой воздухообменной системы. Пластиковые вентиляционные решетки оформляют входы в трубы и рассеивают воздух, не позволяя ему двигаться единым потоком. Изготавливают вентиляционные решетки из пластика, различных металлов и даже дерева.

Алюминиевые, деревянные и пластиковые вентиляционные решетки конструктивно могут быть разных видов:

• инерционными;
• регулируемыми;
• нерегулируемыми.

Как правило, модели из пластика выполняются нерегулируемыми.

В зависимости от локализации решетки называются:

• переточными;
• внутренними;
• наружными.

вентиляционные решетки с жалюзи и отводом для кухонной вытяжки

Переточные или дверные пластиковые вентиляционные решетки размещают в нижней части межкомнатных дверей. Они обеспечивают движения воздуха между комнатами квартиры. Дверные пластиковые вентиляционные решетки могут оборудоваться жалюзи, которые перекрываются, преграждая распространение света и звуков. Пластиковые вентиляционные решетки изготавливают различных размеров от 30 х 15 см до 60 х 25 см.

Внутренние накладные пластиковые решетки для вентиляции используются в квартирах и офисах для оформления входа в вентиляционную сеть. Некоторые модели накладных пластиковых вентиляционных решеток снабжаются поворотными планками, направляющими воздух. Пластиковые накладные вентиляционные решетки производятся обычно небольшого размера, есть дизайнерские модели, служащие дополнительным украшением.

Наружные вентиляционные решетки чаще делают не из пластика, а стали или нержавеющих сплавов, размер их может быть достаточно большим, в зависимости от сечения воздуховодов. Также как пластиковые, независимо от размера, эти вентиляционные решетки всегда оборудуются жалюзи. Часто по проекту предусматривается и обратный клапан. Зимой клапан перекрывается и холодные потоки ветра не проникают в помещение.

Пластиковые вентиляционные люки

вентиляционные люки разных размеров

Пластиковые вентиляционные люки именуются еще ревизионными. Их можно устанавливать на потолке, в стене или вентиляционном (сантехническом) коробе. Через пластиковый люк можно легко добраться до вентиляционных узлов, счетчиков воды или других важных коммуникаций, скрытых декоративной отделкой.

Люки выполняются из качественного пластика АБС белого цвета.

В продаже есть типовые размеры пластиковых вентиляционных люков от 10х10 до 40х60 см.

В зависимости от способа установки распашная дверца открывается направо или налево. Чтобы ее открыть, необходимо лишь слегка нажать на поверхность.

Закрепляется люк на клей или раствор.

Монтаж пластиковой вентиляции своими руками

вытяжная вентиляция с пластиковыми воздуховодами

Монтируя пластиковую вентиляцию своими руками, между собой трубы соединяются методом спаивания (намертво), на фланцы или раструбы. Второй и третий варианты позволяют легко заменить поврежденный участок. Воздухонепроницаемость и влагонепронецаемость пластиковой вентиляции при монтаже своими руками достигается за счет использования герметиков и резиновых прокладок.

Воздуховоды крепятся между собой на силиконовый герметик.

Резать круглые и прямоугольные пластиковые части вентиляции легко с помощью ножовки или остро заточенного ножа.

Чтобы своими руками смонтировать пластиковую вентиляцию, понадобятся инструменты:

• ножовка;
• нож;
• карандаш;
• бокорезы.

И материалы:

• хомуты для крепежа;
• мастика;
• герметик.

Гибкий пластиковый воздуховод для вентиляции монтируется максимально растянутым. В противном случае по трассе значительно снизится давление. При раструбном соединении патрубок вставляется на глубину 5 — 6 см.

Вентиляция из канализационных труб

пример использования канализационных труб в качестве вытяжных вентканалов

Пластиковые канализационные трубы делаются из тех же видов пластика, что и вентиляционные. При этом они существенно дешевле, поэтому некоторые домашние мастера предпочитают собирать вентиляцию из пластиковых канализационных труб, несмотря на то, что диаметр их составляет 110 мм, что не совсем типично для воздушных коммуникаций.

Если сечение труб удовлетворяет нормам воздухообмена, можно их использовать.

Канализационные трубы не обработаны антистатическими веществами, поэтому на стенках будут налипать пылинки. Довольно быстро они образуют толстый слой.

И еще один минус — если использовать их как приточные воздуховоды, некоторое время в доме может присутствовать запах пластика.

Диаметр всех воздуховодов должен быть одинаков, иначе тяга в системе нарушится. Поэтому нельзя крепить гофру диаметром 120 мм к пластиковой канализационной трубе в вентиляционной системе. В месте соединения воздух будет притормаживаться. Если никакого другого варианта нет, переход следует делать постепенным.

переход выполняется плавно, без углов

Пластиковые канализационные трубы несколько тяжелее вентиляционных, поэтому нужно предусмотреть крепеж.

Для звуко- и термоизоляции после установки обдуйте открытые участки труб монтажной пеной.

Это простой и доступный способ надолго забыть о конденсате и неприятном шуме.

Прежде чем монтировать пластиковую вентиляцию своими руками, посоветуйтесь с профессионалом. Он поможет подобрать наилучшие материалы и правильно спланирует систему.

Видеоролик о том, как использовать пластиковые канализационные трубы при обустройстве вентиляции погреба:

Пластиковые воздуховоды для вентиляции | Alnor



Какой воздуховод лучше?

Выбор материала вентиляционных каналов зависит от типа и назначения здания, в котором будет установлена ​​система. Вентиляционные воздуховоды классифицируются по типу материала, который включает в себя сталь, нержавеющую сталь, алюминий, медь и пластик.

Выбор материала во многом определяется:

• транспортируемая среда,

• рабочая температура,

• пространство, спроектированное дизайнером.

Пластиковые воздуховоды

К преимуществам таких материалов относятся долговечность и устойчивость к атмосферным и химическим факторам, срок службы до 100 лет, хорошие изоляционные и акустические свойства, более низкие затраты на производство или возможность последующей переработки.

Воздуховод пластиковый легкие , имеют гладкую поверхность, не впитывают воду и легко соединяются с помощью склеивания, герметизации или сварки.

Кроме того, при добавлении соответствующих пластификаторов, пигментов, антипиренов или других наполнителей область применения значительно расширяется.



Преимущества пластиковых воздуховодов:

• Химическая стойкость
• Коррозионная стойкость
• Легкий
• Долгий срок службы материала — рентабельность инвестиций
• Герметичность систем в связи с методом соединения (сваркой)
• Меньшая периодичность обслуживания — гладкость поверхностей ограничивается образовавшимися отложениями.

К классическим областям, где используются пластмассы, относятся лаборатории, химическая промышленность, фармацевтика, гальваническая промышленность, больницы, чистые помещения и помещения для обработки хлором (например, машинные отделения плавательных бассейнов).

Также в отрасли HVAC, где устойчивость к коррозии и химическим факторам имеет решающее значение, пластиковые воздуховоды заменяют воздуховоды из высококачественной стали.

Вентиляционные воздуховоды из ПВХ

Вентиляционные воздуховоды из ПВХ являются наиболее распространенными и наиболее часто устанавливаемыми воздуховодами. ПВХ является наиболее популярным и экономичным выбором — он характеризуется высокой химической стойкостью, кроме того, его можно соединять склеиванием.

Воздуховоды из ПВХ применяются на многих промышленных объектах, в основном в тех отраслях, где вентиляция из нержавеющей или оцинкованной стали недостаточна с точки зрения коррозионной стойкости.

Свойства пластмасс влияют на химическую стойкость материала, наибольшую плотность среди доступных материалов имеет ПВХ (поливинилхлорид), это единственный материал, который можно соединять клеевым способом (до диаметра Ø400) , выше этого диаметра рекомендуется приваривать установку.

Характеристики воздуховодов из ПВХ представлены ниже:

Пластик	Плотность г/см 3	Цвет	Химическая стойкость	Темп.	УФ-стойкость	Электропроводность	Способ соединения	Применение
ПВХ	1,42	темно-серый (RAL7011)	высокая (кислоты, щелочи)	0 или С до +60 или С	слабый	изолятор	сварка, склеивание	внутри



Подходит ли воздуховод из ПВХ для вентиляции?

Воздуховоды из ПВХ прочные, жесткие, легкие и удобные в установке. Их часто путают с трубой ПВХ, используемой в канализационных системах, это совершенно две разные системы, которые находят разное применение.

Воздуховоды ПВХ в бытовой вентиляции

ПВХ в системе бытовой вентиляции часто используется в индивидуальных жилых домах и общественных зданиях. Идеально подходит для отвода дыма из-под вытяжки в вентиляционный стояк.

При применении важно помнить, что ПВХ-материалы не должны контактировать с растворителями, сложными эфирами, кетонами и хлорированными углеводородами.

Стоимость изготовления таких фитингов дешевле, за счет серийного производства — с использованием экструдера.

Воздуховоды ПВХ в химстойкой промышленной вентиляции

ПВХ в химстойкой вентиляционной системе часто применяют в промышленности, где требуется высокая жесткость материала и высокая механическая стойкость. Главной особенностью материала является устойчивость к ядохимикатам, т. е. кислотам, основаниям, спиртам, эфирам.

Производство данных типов вентиляционных систем осуществляется в единичных экземплярах за счет сегментного соединения пластиковых листов. Цены на такие воздуховоды и фитинги выше, чем на материалы, доступные в супермаркетах.

Воздуховоды полипропиленовые и многое другое…

Воздуховоды и фитинги из ПП отличаются прочностью, герметичностью и коррозионной стойкостью

Термостойкость труб и фитингов из ПП (полипропилена) выше, чем у элементов из ПВХ, кроме того, Доступны огнестойкая версия PPs и версия PPs-el-s, которая проводит электричество.

Типичные области применения полипропиленовых воздуховодов:

• Строительство химического оборудования и аппаратов,

• гальваническое покрытие,

• Строительство оборудования и контейнеров,

• строительство лабораторий,

• Биопромышленность и фармацевтическая промышленность,

• химическая установка.


Воздуховод из ПЭ подходит для монтажа снаружи благодаря термостойкости до -50С и стойкости к ультрафиолетовому излучению.
Наконец, что не менее важно, ряд типичных материалов включает PVDF, который характеризуется высокой стойкостью к воздействию галогенов и других окислителей, устойчивостью к температурам до +120°C, УФ-излучению и низкой воспламеняемостью.



Полный ассортимент пластиковых воздуховодов

Круглые химически стойкие воздуховоды и фитинги из ПВХ, ПП, ПП и ПЭ в наличии на складе, а ПВХ (белый), ПП-ЭЛ-с, ПВДФ — по договоренности. специальный запрос.

Пластиковые воздуховоды включают в себя, среди прочего: воздуховоды, колена от 90° до 15°, тройники, муфты с внутренней резьбой, симметричные и асимметричные переходы, торцевые заглушки, демпферы, кожухи крыши, решетки и глушители воздуховодов.

Прямоугольные воздуховоды и фитинги изготавливаются на заказ из листового металла – просто пришлите нам технические чертежи и/или размеры по адресу export@alnor. com.pl

Какой вентиляционный канал выбрать?

Круглые воздуховоды наиболее популярны, а прямоугольные воздуховоды и фитинги используются в вентиляционных системах низкого и среднего давления. Способ изготовления вентиляционных каналов зависит от следующих факторов:

Прямоугольные воздуховоды и фасонные части устанавливаются в промышленных зданиях, залах, везде, где нельзя использовать круглые воздуховоды, напр. в гаражах и других местах, где требуется небольшая высота воздуховода и большой объем воздуха.

В случае больших сечений в конструкциях установки делаются дополнительные прямые или поперечные усиления, в зависимости от размера воздуховода и предполагаемого давления в установке.

Хотите узнать больше о пластиковой вентиляции? Взгляните на наши руководства:

1. Как склеить вентиляционные трубы и фитинги из ПВХ
2. Все, что вам нужно знать о пластиковых вентиляционных системах — Химически стойкое руководство по вентиляции
3. Практическое руководство: сварка пластиковых вентиляционных каналов

Элементы воздуховодов для вентиляционной установки

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Выберите вашу страну

Цены с учетом налога без учета налога

Поиск:

[email protected]

Элементы воздуховодов представляют собой электрические или водяные воздухонагреватели, наружные погодные жалюзи, коробки фильтров, фильтры, обратные жалюзи, обратные заслонки, регулирующие заслонки, смесительные клапаны, заслонки, защитные решетки, гибкие фланцевые соединители и регуляторы расхода воздуха. В целом элементы воздуховодов являются стандартными компонентами вентиляционных систем.

Фильтровальные коробки

Фильтровальные коробки (кассеты) представляют собой элементы ОВКВ, используемые для фильтрации воздуха в системах ОВКВ. Фильтровальные коробки (кассеты) предназначены для воздуховодов ОВиК. Корпуса фильтров изготовлены из оцинкованной листовой стали. Транспортируемый воздух не должен содержать частиц, которые могут повредить детали фильтров. Фильтровальные коробки (кассеты) снабжены дверцей для возможности замены фильтрующего патрона. Стандартно они содержат фильтр класса G4 или не имеют фильтра.



Подробнее…

Фильтры

Фильтры изготовлены из современных фильтрующих материалов, обеспечивающих высокую задерживающую способность частиц пыли вплоть до стандартных потерь давления. Высокая удерживающая способность продлевает срок службы фильтра и экономичность эксплуатации климатического оборудования. Максимальное использование фильтрующей поверхности обеспечивается прокладками в отдельных фильтрующих карманах. В зависимости от типа фильтра фильтрующий материал стандартно заливается в высокопрочный пластиковый или металлический каркас с деревянными или металлическими сепараторами или в другие материалы по требованию заказчика.



Подробнее…

Заслонки

Заслонки HVAC  являются защитным и основным регулирующим элементом систем воздуховодов HVAC. Заслонки выпускаются в нескольких вариантах и ​​исполнениях — регулирующие (регулирующие) заслонки , заслонки переменные , заслонки дроссельные , обратные (обратные заслонки , гравитационные жалюзийные заслонки , заслонки с ручным управлением, сервоприводы) регулируемые заслонки, заслонки для воздуховодов круглого и четырехстороннего сечения. Стандартно мы поставляем заслонки из пластика или оцинкованного листового металла. По запросу мы можем поставить некоторые типы из нержавеющей стали или алюминия.



Подробнее …

Защитные решетки

Защитные решетки  в основном используются для защиты входных и выходных отверстий воздуховодов ОВКВ. Погодные жалюзи также используются в качестве функционального архитектурного элемента с большим количеством вариантов поверхности и особенно цветов (в соответствии с таблицей цветов RAL). И последнее, но не менее важное: погодные жалюзи используются для предотвращения прямого обзора охраняемых территорий через отверстия в воздуховодах или непосредственно на фасадах жилых, офисных или промышленных зданий.



Подробнее…

Акустические решетки

Акустические решетки PHZE используются для ослабления шума , распространяющегося через вентиляционные отверстия из зон, подверженных воздействию шума, во внешнюю среду. Акустические жалюзи чаще всего используются в машинных отделениях, компрессорных залах и подобных шумных производственных помещениях. Акустические панели жалюзи заполнены звукопоглощающим материалом с перфорированным листовым металлом для максимального звукопоглощения. Акустические жалюзи стандартно оснащены сеткой от насекомых и мелких животных.



Подробнее…

Глушители

Глушители для круглых и четырехсторонних воздуховодов эффективно снижают шум, распространяющийся по воздуховодам. Если требуется более высокое затухание, можно использовать несколько глушителей один за другим. Для максимального затухания поместите глушитель сразу за вентилятором или изгибом.



Подробнее…

Антивибрационная муфта

Гибкие муфты служат для предотвращения распространения вибраций и шума, возникающих при работе вентиляторов или другого оборудования. Гибкие соединения предназначены для вставки между источником вибрации и воздуховодами. Их уникальная конструкция обеспечивает идеальное герметичное и водонепроницаемое соединение вентиляционных каналов. Различные варианты конструкции и размеры гибких соединений позволяют использовать их в любых условиях эксплуатации.



Подробнее…

Люки для доступа

Люки для доступа  используются для облегчения обслуживания и очистки воздуховодов ОВКВ. Люки доступа доступны для круглых воздуховодов , а также для четырехсторонних воздуховодов . Дверцы изготовлены из оцинкованного стального листа и снабжены болтами для крепления к воздуховодам ОВиК.



Подробнее…

Слив конденсата

Слив конденсата для воздуховодов круглого сечения используется для отвода конденсата, образующегося внутри воздуховода. Слив конденсата выполнен из пластика. Подключение к воздуховоду с помощью внутренней муфты НП/НПУ. Диаметр сливного отверстия 20 мм.



Подробнее…

Регуляторы расхода воздуха

Регуляторы расхода воздуха предназначены для постоянного (CAV) или переменного (VAV) регулирования расхода воздуха в круглых или четырехсторонних воздуховодах ОВиК. Благодаря регулированию расхода воздуха или давления в воздуховоде использование регуляторов переменного или постоянного расхода воздуха более экономично для работы систем HVAC. Мы поставляем регуляторы расхода воздуха для круглых и четырехсторонних воздуховодов, от ручных до электрически регулируемых с помощью сервоприводов.



Подробнее…

Канальные нагреватели

Канальные нагреватели представляют собой устройства ОВКВ, используемые для нагрева воздуха в системах ОВКВ. Корпуса канальных нагревателей изготовлены из оцинкованной листовой стали. Монтаж и размещение электрических воздухонагревателей безоговорочно должны выполняться в соответствии с ЧСН 33 2000-4-42 (МЭК 364-4-42), где установлены условия защиты от воздействия тепла, огня, защиты от ожогов и защиты от перегрева (включая соответствующие схемы защиты и безопасности).



Подробнее…

Охладители

Канальные охладители являются компонентами ОВКВ, подходящими для воздушного охлаждения в системах ОВКВ и предназначенными для установки в воздуховодах круглого сечения. Охладители делятся на две группы — водяные и фреоновые. Корпуса охладителя изготовлены из оцинкованной листовой стали или цинкованного алюминия, а теплообменник изготовлен из медных трубок с алюминиевыми пластинами.



Подробнее…

Каплеуловители

Каплеуловители ЭКП предназначены для отделения конденсированных капель  из воздуха в системах вентиляции и кондиционирования воздуха. Каплеуловители наиболее эффективны  в воздушном потоке за охладителем или рекуператором и предназначены для непосредственного монтажа в четырехсторонних воздуховодах. Корпус каплеуловителя изготовлен из оцинкованного листового металла с изоляцией от конденсации влаги. Каплеуловители поставляются в левом (L) или правом (P) исполнении, если смотреть по направлению потока воздуха, и оснащены изолированным сливом конденсата. Каплеуловители можно устанавливать только в положении, позволяющем стекать конденсату (бак вниз). Сепарируемый воздух не должен содержать волокнистых, твердых, липких или агрессивных примесей. Воздух не должен содержать химических веществ, вызывающих коррозию или повреждение цинка. Мы рекомендуем делать соединения с воздуховодами водонепроницаемыми.



Подробнее…

Входной конус

Входные конусы  предназначены для канальных и крышных вентиляторов и расположены на стороне всасывания. Размеры входных конусов соответствуют фланцам канальных вентиляторов соответствующих производителей. Входные конусы изготовлены из оцинкованного листового металла и служат для направления всасываемого воздуха  и, таким образом, снижают создаваемый шум.



Подробнее…

Защитная сетка

Решетки защитные HVAC  чаще всего используются для защиты вентилятора  от попадания посторонних предметов, а также для заделки вентиляционных каналов или непосредственно для установки на всасывании или нагнетании вентилятора. Наш ассортимент защитных решеток обычно включает решетки, стандартизированные производителями для конкретных вентиляторов. Защитные решетки предназначены как для круглых, так и для четырехсторонних воздуховодов.
