Терморегуляторы. Виды и принцип действия. Применение

Для сохранения требующегося уровня температуры в нагревательных системах применяются электрические устройства, называемые терморегуляторы. Все приборы, имеющие в составе электронагревательные элементы, оборудованы электрическими терморегуляторами.

Необходимость и особенности терморегуляторов

Терморегулятор представляет собой электрическое устройство необходимое для автоматического регулирования температуры в охлаждающем и отопительном оборудовании. Они монтируются в системах обогрева, искусственного климата, охлаждающих либо морозильных системах. Широко используются в домашнем хозяйстве в обустройстве теплиц.

Цель работы терморегулятора определяется включением либо выключением нагревательных элементов какого-либо прибора при показателях температуры ниже или выше указанных соответственно. Благодаря работе терморегулирующих устройств, воздух в помещении, вода, поверхности приборов и т.п. имею стабильную температуру.

Работают все терморегуляторы, в каком бы приборе они не находились, по единому принципу. Автоматический регулятор получает данные о температуре из окружающей его среды, благодаря тому, что оснащается встроенным или выносным термодатчиком. Опираясь на полученную информацию, терморегулятор определяет, когда нужно включаться и отключаться. Чтобы исключить сбои в работе устройства, термодатчик надлежит устанавливать в помещении подальше от прямого влияния различного нагревательного оборудования, в противном случае, может возникнуть искажение показателей и, естественно, регулятор будет работать ошибочно.

Классификация терморегуляторов

Принцип работы всех устройств, регулирующих температуру одинаковый, но видов терморегуляторов очень много, и они отличаются по:

Назначению:
— комнатные;
— погодные.
Способу монтажа:
— стенные;
— настенные;
— крепящиеся на DIN рейку.
Функциональным возможностям:
— центральное регулирование;
— беспроводное регулирование.
Способу управления:
— механические;
— электромеханические;
— цифровые (электронные).

Также терморегуляторы отличаются техническими свойствами:

Диапазон измерений температуры. Разные модели терморегуляторов в зависимости от модификации поддерживают температуру от -60 до 1200 °С.
Количество каналов:
— одноканальные. Применяются для автоматической регулировки и сохранения температуры объекта на указанном уровне. Отличаются меньшими размерами и весом от многоканальных приборов;
— многоканальные. Выпускаются для фиксирования температуры серии стандартных термодатчиков. Их используют на производствах, лабораториях, а также в народном хозяйстве.
Габаритные размеры:
— компактные;
— большие;
— крупные.

Применение регуляторов и датчиков температуры

Терморегуляторы могут устанавливаться в жилых и промышленных помещениях. В целом можно выделить учитывающие:

И контролирующие температуру воздуха в конкретной зоне помещения. Эти приборы относятся к категории комнатных регуляторов. Бывают аналоговые и цифровые.
И поддерживающие температуру определённых предметов – это регуляторы для полового отопления.
Температуру воздуха снаружи – погодные термостаты.

Регуляторы, которые эксплуатируются в промышленных помещениях, бывают двух видов:

Индустриальные пространственные. К этим приборам относятся аналоговые стенные регуляторы, имеющие повышенную защиту.
Индустриальные с отдельными датчиками. Это аналоговые приборы с внешними датчиками, которые могут быть настенными или устанавливаться на специальную рейку.
Датчики могут устанавливаться на стены или в полу дома, в зависимости от их типа и назначения. Встроенные приборы монтируются в монтажную коробку прямо в стену, а приборы накладного типа просто прикрепляют на стену.

Выделяют также несколько видов датчиков по назначению:

Датчик температуры пола.
Датчик температуры воздуха.
Инфракрасный датчик для пола и воздуха.

Датчик, измеряющий температуру воздуха, часто размещают на корпусе терморегулятора. Терморегуляторы с инфракрасными датчиками можно применять для контроля всей системы отопления. Эти датчики отлично подходят для установки в ванные комнаты, душевые, сауны и прочие помещения с повышенной влажностью. Сам регулятор температуры надлежит размещать обязательно в сухом месте, от переизбытка влаги он может повредиться. Правда есть модели, с повышенной герметичностью, и их монтаж в ванную ничем не опасен для них.

Регуляторы для тёплых полов отличаются своим внутренним устройством, это:

Цифровые.
Аналоговые.

Цифровые устройства имеют хорошую стойкость к разным типам помех, поэтому исключают искажение данных и гарантируют большую точность, чем аналоговые.

Особенности функциональных возможностей электрических регуляторов температуры:

Беспроводное регулирование (дистанционное). Рекомендовано применять при дополнительной инсталляции греющих элементов и проведении реконструкций, когда выполнять классическую регулировку невозможно или довольно трудно. Дистанционное управление исключает дополнительные строительно-ремонтные работы при электроинсталляции (к примеру, монтаже кабельной проводки).
Устройства программирования. Центральное (классическое) устройство позволяет производить регулирование температуры целого крупного объекта с одной точки. Для программирования регулятора используют компьютер или устройства управления. Также контроль осуществляется с помощью телефонного модема.

Принцип действия, плюсы и минусы

Механический регулятор температур считается простым и практичным устройством. Применяется в нагревательных и охладительных целях. Чаще всего представляет внешнее электроустановочное изделие, предназначенное для внутренней установки в жилые помещения в системы отопления. Внешний вид подобен стандартному запорному крану.

Специфичностью механических терморегуляторов является отсутствие электрической составляющей. Работает аппарат по особому принципу, заключающемуся в свойствах некоторых веществ и материалов менять свои механические качества от изменения температуры.

При изменении температуры до конкретно указанной, происходит разрыв или замыкание электрической цепи, что обуславливает выключение либо включение приборов для нагрева. Требуемый показатель температуры выбирается на шкале прибора путём вращения специального колесика.

Положительные моменты механических термостатов:

Надёжность.
Устойчивость к перепадам напряжения.
Не подвластны сбоям электроники.
Работают при отрицательных температурах.
Можно эксплуатировать в условиях резких изменений температуры.
Простое управление.
Длительный срок службы.

Недостатки:

Наличие погрешности.
Вероятность появления небольших щелчков при подаче напряжения на инфракрасные нагреватели.
Низкая функциональность.

Независимо от недостатков, они являются самыми распространёнными и встречаются в организации обогревательных систем чаще других термостатов, благодаря простому управлению и невысокой стоимости.

Эксплуатация электромеханических термостатов

Электромеханические регуляторы температуры используется в различных бытовых электроприборах. Эти изделия бывают двух модификаций:

С биметаллической пластиной и группой контактов. Пластина, нагреваясь до определённой температуры, изгибается и размыкает контакты, из-за чего прекращается подача электротока на нагревательную спираль или ТЭН прибора. После остывания пластина прогибается обратно в своё исходное положение, контакты при этом замыкаются, возвращается подача электричества и прибор нагревается. Приборами с этими регуляторами пользуется в повседневной жизни практически каждый человек – это утюги, электроплиты, электрочайники и т. п.
С капиллярной трубкой. Изделие состоит из трубки, наполненной газом и помещённой в ёмкость с водой, а также контактов. Принцип действия базируется на особенностях материалов расширяться при определённых температурах. Вещество, находящееся в полой трубке, начинает расширяться при разогреве воды, из-за чего возникает замыкание контакта. После охлаждения воды, контакты размыкаются, а электроприбор начинает разогреваться. Подобными регуляторами чаще всего оснащаются водонагреватели, масляные обогреватели, бойлеры.

Электромеханические терморегуляторы зарекомендовали себя как неприхотливые устройства:

Автоматическое включение обогрева.
Герметичность.
Невысокая цена.

Минусы этих приборов:

Низкая функциональность.
Сложность добиться высокой точности регулирования.

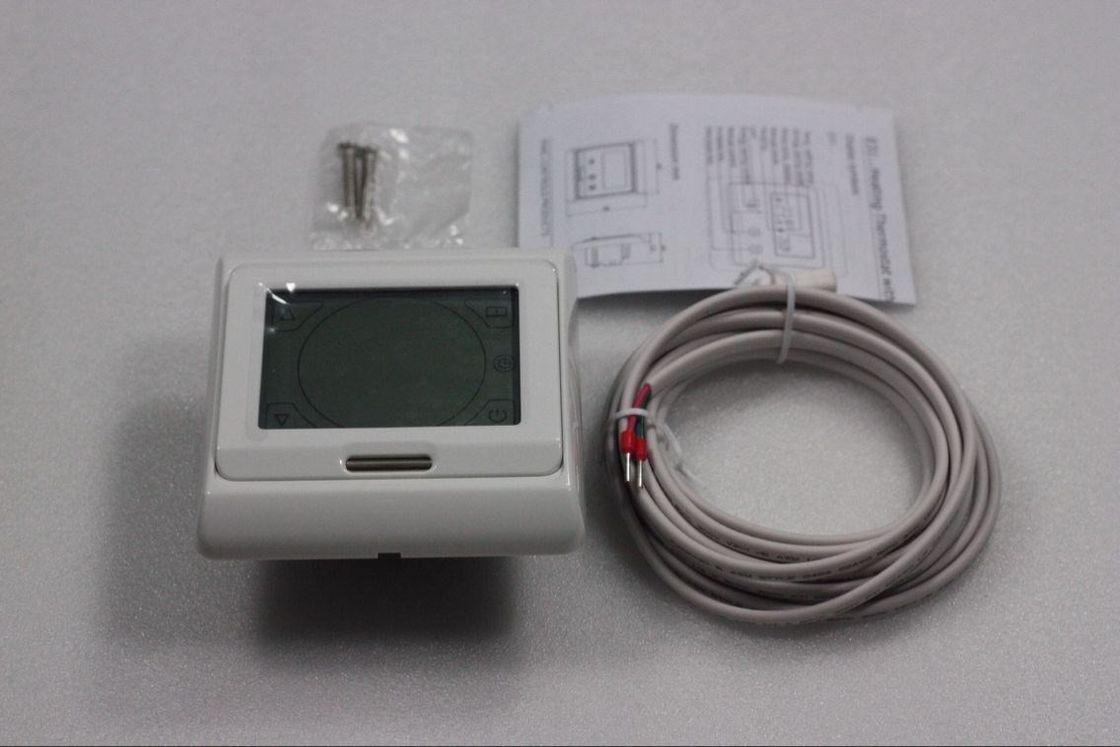

Специфика электронных терморегуляторов

Электронные устройства очень распространены, они эксплуатируются с многими электрообогревателями. Обычно ими оборудуют общие отопительные системы и кондиционирования, а также тёплые полы.

Главные составляющие части:

Выносной термодатчик.
Контроллер — устройство, устанавливающее конкретный уровень температуры в доме, а также создающее команды включения и отключения нагревателя.
Электронный ключ – контактная группа.

Датчик прибора отправляет данные о температуре контроллеру, который обрабатывает полученный сигнал и решает, требуется снижать или повышать температуру.

Виды электронных термостатов:

Обычные терморегуляторы. В этих приборах можно выставлять желаемые пределы температуры либо точную температуру, которая будет сохраняться. Устройства оборудованы электронным дисплеем.
Цифровые терморегуляторы:
— С закрытой логикой. Устройства имеют неизменный алгоритм работы. Регулирование выполняется при помощи передачи команд по указанным параметрам конкретным приборам, которые были установлены заранее. Параметры задаются заранее в зависимости от нужд используемых приборов для определённой температуры. Корректировка программы этих регуляторов практически неосуществима, можно только менять основные параметры. Но именно эти термостаты наиболее часто применяют в быту.
— С открытой логикой. Эти аппараты контролируют точный процесс обогрева помещений. Имеют расширенные настройки, благодаря чему можно поменять их алгоритм работы. Управляются кнопками или сенсорной панелью. Путём этих устройств можно включать либо отключать обогревательные системы в строго заданное время. Но их перепрограммированием должны заниматься специалисты. Эти регуляторы применяют чаще на производстве и в промышленности, чем в быту.

Программируемые термостаты удобно эксплуатировать, они открывают широкие возможности для тонкой настройки приборов на нужные температурные показатели, зависящие от требований отдельных зон помещений.

Достоинства:

Широкий диапазон регулировок.
Разнообразие дизайнерских решений.
Экономия электроэнергии.
Высокая точность.
Эффективность.
Безопасность при эксплуатации.

Также терморегуляторы просты в управлении и имеют не высокую стоимость, только эти два плюса не касаются регуляторов с открытой логикой. Электронные регуляторы нередко являются составной частью системы умного дома.

Электронный термостат W1209

Термостат — это управляющее устройство для поддержания определённой температуры с заданной точностью. Может быть полезен в различных системах автоматизации (холодильник, теплица, подогрев труб, бойлер, вентиляция, авто и т.д). Такой термостат тут не обозревали, тем интереснее будет его покрутить. Он был заказан с надежной, что на этот раз пришлют что-то путёвое. Признаюсь, что к такого рода устройствам отношусь скептически — привык работать с серьёзными многофункциональными приборами, поэтому буду очень критичным.

Прислали это

Размеры платы: 50x40x16мм
Качество изготовления приятно удивило, плата почти отмыта, монтаж аккуратный, все детали на месте.

Однако, конструкция неудобна для встраивания — индикатор и кнопки утоплены по отношению к реле и разъёмам. По уму, их надо было ставить на обратной стороне платы.

Диапазон уставки и отображения температур -50ºС +110ºС, чего вполне достаточно для бытового применения.

Красный светодиодный 3-х разрядный индикатор 22×10мм показывает температуру до десятых долей градуса, температуру ниже -10ºС (до -50ºС) и выше 100ºС (до 110ºС) отображает без десятичных долей, т.к. разрядов индикатора не хватает. Дискрета уставки задана по тому-же принципу.
Красный светодиод на плате просто дублирует включение реле.

3 кнопки управления: set, +, — .
set — выбирает режим уставки и настройки параметров
+ и — изменяют значение уставки и параметров
Кнопку + логичнее было поставить справа, а не в центре, т.к. в соответствии со здравым смыслом увеличение должно быть сверху или справа

В режиме C (охлаждение) работает так: пока температура ниже уставки, контакты реле разомкнуты, по достижении заданной температуры контакты реле замыкаются и остаются в таком положении до снижения температуры на величину установленного гистерезиса (по умолчанию на 2ºС).
В режиме H (нагрев) работает наоборот

Управляющее реле стоит на 12В с NO контактом, коммутирует ток до 20А (14VDC) и до 5А (250VAC)
Лучше-бы реле поставили с переключающим контактом и все 3 вывода вывели на разъём подключения, при этом немного расширяется сфера применения термостата

Термодатчик представляет собой термосопротивление 10кОм, герметично залитое в защитный металлический колпачок. Длина кабеля 30см (заявлено 50см), но при необходимости, его можно удлинить.

Настройка параметров с расшифровкой:
— Температура уставки -50ºС 110ºС, по умолчанию 28ºС
— P1 гистерезис переключения 0,1 — 15,0ºС, по умолчанию 2,0ºС
Несимметричный (в минус от уставки), позволяет снизить нагрузку на реле и исполнитель в ущерб точности поддержания температуры.
— P2 максимальная уставка температуры -45ºС 110ºС, по умолчанию 110ºС
Позволяет сузить диапазон уставки сверху
— P3 минимальная уставка температуры -50ºС 105ºС, по умолчанию -50ºС
Позволяет сузить диапазон уставки снизу

— P4 коррекция измеряемой температуры -7,0ºС 7,0ºС, по умолчанию 0,0ºС
Позволяет проводить простейшую калибровку для повышения точности измерения (только сдвиг характеристики).
— P5 задержка срабатывания в минутах 0-10мин, по умолчанию 0мин
Иногда необходима для задержки срабатывания исполнителя, критично например для компрессора холодильника.
— P6 ограничение отображаемой температуры сверху (перегрев) 0ºС-110ºС, по умолчанию OFF
Лучше без необходимости не трогать, т.к. при некорректной настройке дисплей будет постоянно отображать «—» в любом режиме и придётся скидывать настройки в состояние по умолчанию, для этого надо при очередном включении питания удерживать нажатыми кнопки + и -.
— Режим работы С (охладитель) либо H (нагреватель), по умолчанию С
Фактически просто инвертирует логику работы термостата.
Все настройки сохраняются после отключения питания.

Никаких дополнительных и хитрых настроек (ПИД, наклон, обработка, сигнализация) не обнаружено, но они простому пользователю и не нужны.
При температуре ниже -50ºС (или при отключении датчика) на индикаторе отображается LLL
При температуре выше 110ºС (или при замыкании датчика) на индикаторе отображается HHH

Интересная особенность — скорость обновления показаний температуры зависит от скорости изменения температуры. При быстрых изменениях температуры, индикатор обновляет показания 3 раза за секунду, при медленных изменениях — примерно в 10 раз медленнее, т.е. происходит цифровая фильтрация результата для повышения стабильности показаний.

Точность измерения заявлена 0,1ºС, но это просто невозможно для обычного нелинейного терморезистора без индивидуальной калибровки по множеству точек, которую 100% не делали, да и 10-bit ADC не позволяет такую роскошь.

В лучшем случае можно рассчитывать на точность 1ºС

Реальная схема термостата

Управляющий контроллер STM8S003F3P6
www.st.com/web/en/resource/technical/document/datasheet/DM00024550.pdf

Опорное напряжение на датчик температуры и питание контроллера — стабилизированные 5,0В на AMS1117 -5.0
www.ams-semitech.com/attachments/File/AMS1117_20120314.pdf

Ток потребления термостата в режиме отключенного реле 19мА, включенного 68мА (при питающем напряжении 12,5В)
Напряжение питания ниже 12В подключать нежелательно, т.к. на реле подаётся напряжение на 1,5В меньше питающего. Лучше, чтобы оно было немного больше (13-14В)

Токоограничительные резисторы на индикатор стоят в цепи разрядов, а не сегментов — это приводит к изменению их яркости в зависимости от числа горящих сегментов. На нормальную работу не влияет, но в глаза бросается.

Вход RESET (4 pin) выведен на контакты для программирования, имеет только внутреннюю высокоомную подтяжку (0,1мА) и контроллер иногда ложно сбрасывается от сильной искровой помехи поблизости (даже от искры в собственном реле), либо при случайном касании контакта рукой.
Легко исправляется установкой блокирующего конденсатора 0,1мкФ на общий провод

Поверку и калибровку проводил классически на двух контрольных точках 0ºС и 100ºС
В воде с тающим льдом показал +1ºС

В кипящем чайнике температуру показал 101ºС

После ввода коррекции -1,0ºС, воду с тающим льдом показал -0,1 +0,1ºС, что меня вполне устроило

Кипящую воду стал показывать нормально 100ºС

Достоинства:
— Универсальность
— Датчик на разъёме в комплекте
— Возможность калибровки
— Малые габариты, масса и стоимость
Недостатки и особенности подробно указаны в статье.

Вывод: полезный и в принципе работающий очень недорогой прибор
