Электромагнитные реле

Электромагнитные реле — это электромеханические реле, функционирование которых основано на воздействии магнитного поля неподвижной обмотки с током на подвижный ферромагнитный элемент, называемый якорем. Электромагнитные реле подразделяют на собственно электромагнитные (иногда используется термин «нейтральные электромагнитные»), реагирующие только на значение тока в обмотке, и поляризованные электромагнитные, функционирование которых определяется как значением тока, так и его полярностью.
Электромагнитные реле для промышленных автоматических устройств занимают промежуточное положение между сильноточными коммутационными аппаратами (контакторами, мощной коммутационной электронной техникой) и слаботочной аппаратурой. Наиболее массовым видом этих реле являются реле управления электроприводами (реле управления), а среди них — промежуточные реле. Для реле управления характерны повторно-кратковременный и прерывисто-продолжительный режимы работы с числом коммутаций до 3 600 в час при высокой механической и коммутационной износостойкости (последняя — до 6 • 10+6 циклов коммутаций).

Примером промежуточных реле являются реле серии РПЛ, применяемые для коммутации цепей постоянного тока напряжением до 440 В и переменного тока частотой 50 и 60 Гц напряжением 660 В. Допустимый ток в продолжительном режиме — 10 А. Выпускаются реле двух модификаций: РПЛ-1 с питанием входной цепи переменным током и РПЛ-2 с питанием постоянным током. Конструктивно они отличаются друг от друга только магнитной системой.
Рассмотрим работу реле РПЛ-1, схематично изображенного на рис. 1. При подаче напряжения на обмотку 11 в магнитопроводе возникает магнитный поток, создающий электромагнитную силу, которая, преодолевая противодействие возвратной пружины 2, перемещает якорь 1 от упоров 3 таким образом, чтобы уменьшить рабочие зазоры 5 и 5j магнитной системы. С якорем через тягу 6 и контактную пружину 5, расположенную на направляющей 7, связан контактный мостик 8 с двумя контакт-деталями 9. При некотором положении якоря последние соприкасаются с неподвижными контакт-деталями 4.

При дальнейшем движении якоря, вплоть до его конечного положения, происходит увеличение контактного нажатия из-за сжатия контактной пружины 5. Одновременно контактный мостик 8 перемещается вверх на расстояние Дк, так как направляющая 7 не перпендикулярна мостику. В результате проскальзывания контакт-деталей происходит самозачистка их поверхностей во время работы реле. При конечном положении якоря его вибрация устраняется действием короткозамкнутых витков 10.

Рис. 1. Электромагнитное реле РПЛ-1:
1 — якорь; 2, 5— пружины; 3 — упоры; 4 — неподвижные контакт-детали; 6 — тяга; 7 — направляющая; 8 — контактный мостик; 9 — контакт-детали; 10 — коротко- замкнутый виток; 11 — обмотка

После снятия входного сигнала магнитный поток в магнитопроводе уменьшается до остаточного значения. При некотором значении потока, большем остаточного, сила, развиваемая деформированными при срабатывании пружинами 2 и 5, становится больше электромагнитной силы. Якорь возвращается в исходное положение, контакты размыкаются.

Для уменьшения остаточного потока до значения, при котором исключается «залипание» якоря, в рассматриваемой конструкции зазор 5 принимается большим зазора Sj. Поэтому при 8! = 0 зазор 8 > 0.
Электромагнитные реле защиты имеют преимущественно продолжительный режим работы, поэтому предъявляемые к ним требования по механической и коммутационной износостойкости менее жесткие, чем в случае реле управления. Коммутационная износостойкость реле защиты составляет от 10+3 до 2 • 10+4 циклов.
Реле защиты должно иметь высокий коэффициент возврата. Этого можно достичь приближением тяговой характеристики реле к механической. Однако их чрезмерное сближение при конечном положении якоря приводит к недопустимому снижению контактного нажатия на замыкающих контактах.
Реле может работать как на постоянном, так и на переменном токе. Для устранения вибраций якоря, возникающих при работе на переменном токе, применяется гаситель колебаний, в котором энергия колебания переходит в работу трения песчинок.

Наиболее многочисленными являются электромагнитные реле радиоэлектронных устройств. К ним часто предъявляются требования коммутировать как повышенные, так и пониженные токи и напряжения. Многие типы этих реле предназначены для жестких условий эксплуатации, т.е. при воздействии постоянных ускорений, вибраций в широком диапазоне частот, ударов, значительных перепадов температуры окружающей среды, атмосферного давления и других факторов.
Совершенствованию конструкций таких реле, улучшению их технических и эксплуатационных характеристик способствовали общая тенденция миниатюризации аппаратуры, широкое внедрение печатного монтажа и успехи в области бесконтактной коммутации. Существуют конструкции, содержащие в одном корпусе истинно электромагнитное реле и элементы электроники (интегральная схема, микропроцессор), что позволяет расширить функциональные и коммутационные возможности аппарата, осуществлять контроль за состоянием контактов, реализовывать оптимальный режим управления и т.

д.
Наиболее характерными конструктивными особенностями большинства современных реле для радиоэлектронных устройств являются их герметичность, наличие уравновешенного якоря, крепление элементов контактного узла непосредственно на металлических выводах, изолированных от цоколя стеклянными «слезками», использование температуростойких проводов и изоляционных материалов. Это обеспечивает надежную работу реле при значительных механических и климатических воздействиях.
Одним из характерных примеров реле для радиоэлектронных устройств является реле РЭС-80 (рис. 2), имеющее два контактных узла.

Рис. 2. Электромагнитное реле РЭС-80:
1 — цоколь; 2, 11, 12 — контактные пружины; 3 — толкатель; 4 — якорь; 5 — сердечник; 6 — обмотка; 7 — полюсный наконечник; 8 — планка; 9 — возвратная пружина; 10 — стойка; 13 — «слезки»
Контактный узел содержит два переключающих контакта, каждый из которых имеет подвижные размыкающую 2 и замыкающую 11 контактные пружины, а также подвижную контактную пружину 12.

Контактные пружины не имеют прикрепленных сосредоточенных контактов. Для возможности коммутации низких токов и напряжений контактные пружины покрыты тонким слоем золота. Указанные детали контактного узла прикреплены к выводам, изолированным от цоколя 1 стеклянными «слезками» 13.
Магнитная система реле содержит два полюсных наконечника 7 Ζ,-образной формы, сердечник 5 и якорь 4 с двумя полуосями — цапфами. Полюсные наконечники приварены к стойке 10 и планке 8. Изготовленные из нейзильбера цапфы якоря входят в отверстия в стойке и планке. В исходном положении якорь прижат к ограничительному упору на планке возвратной пружиной 9. После сборки якоря с полюсными наконечниками к свободным концам наконечников приваривают сердечник с предварительно надетой на него обмоткой 6. По окончании регулировки контактных узлов магнитную систему устанавливают на цоколь. При этом имеющиеся на стойке 10 концы (на рис. 7 не показаны) вставляют в пазы на цоколе (также не показаны) и приваривают к нему.

Переключение контактов при повороте якоря осуществляется стеклянными шариками на толкателях 3, приваренных к якорю.
Регулировку реле производят изменением хода якоря и изгибом толкателей. После регулировки сборочный узел, содержащий магнитную систему, контактный узел и цоколь, закрывают кожухом и герметически запаивают.

Электромагнитные реле. Виды и работа. Устройство и применение

Основной составляющей частью кибернетики и систем автоматики являются процессы коммутации. Первыми устройствами, выполняющими коммутацию в автоматических электрических цепях, были электромагнитные реле.

Благодаря техническому прогрессу появились полупроводниковые коммутаторы. Однако электромагнитные реле не теряют своей популярности по применению в различном электрооборудовании и устройствах. Широкое использование реле обуславливается их неоспоримыми достоинствами, к которым относятся свойства металлических контактов.

Сопротивление контактов реле наименьшее, в отличие от коммутаторов на основе полупроводниковых элементов. Контакты реле выдерживают намного выше токовые перегрузки, чем полупроводниковые коммутаторы. Реле нормально функционируют при наличии статического электричества, радиационного излучения. Основным положительным качеством реле является гальваническая изоляция цепи управления и коммутации без дополнительных элементов.

Основные виды электромагнитных реле.

По конструктивным особенностям исполнительных элементов электромагнитные реле делятся на:

Контактные реле, которые оказывают воздействие на силовую цепь группой электрических контактов. Их разомкнутое или замкнутое состояние способно обеспечить коммутацию (разрыв или соединение) выходной силовой цепи.
Бесконтактные реле оказывают действие на силовую цепь методом резкого изменения ее параметров (емкости, индуктивности, сопротивления), либо силы тока и напряжения.

По области применения реле:

Сигнализации.
Защиты.
Цепей управления.

По мощности сигнала управления:

Высокой мощности более 10 ватт.
Средней мощности 1-9 ватт.
Малой мощности менее 1 ватта.

По быстродействию управления:

Безинерционные менее 0,001 с.
Быстродействующие 0,001-0,05 с.
Замедленные 0,05-1 с.
Регулируемые.

По виду напряжения управления:

Переменного тока.
Постоянного тока (поляризованные и нейтральные).

Рассмотрим подробнее реле постоянного тока, которые делятся на два подвида – нейтральные и поляризованные. Они имеют отличие в том, что поляризованные устройства имеют чувствительность к полярности подключаемого напряжения. Якорь изменяет направление движения в зависимости от подключенных полюсов питания.

Реле постоянного тока разделяют:

2-х позиционные.
2-х позиционные с преобладанием.
3-позиционные с нечувствительной зоной.

Функционирование нейтральных электромагнитных реле не зависит от порядка подключения полюсов напряжения. Недостатками реле постоянного тока является потребность в блоке питания, а также высокая стоимость.

Реле переменного тока не имеют таких недостатков, у них есть свои отрицательные моменты:

Вибрация при эксплуатации, необходимость ее устранения.
Параметры работы намного хуже, чем у реле постоянного тока. К ним относятся: магнитное поле, чувствительность.

К достоинствам устройств реле постоянного тока можно отнести отсутствие необходимости в блоке питания, и возможности непосредственного подключения в сеть переменного напряжения.

По защищенности от внешних факторов реле разделяют:

Герметичные.
Зачехленные.
Открытые.

Реле тока

Структура реле напряжения и тока очень похожа. Их отличие заключается только в конструкции катушки. Токовое реле имеет катушку с небольшим числом витков и малым сопротивлением. Намотка провода на катушку осуществляется толстым проводником.

Обмотка реле напряжения выполняется с большим числом витков. Каждое из этих реле выполняет контроль определенных параметров с помощью системы автоматического отключения и включения электрического устройства.

Реле тока осуществляет контроль силы тока в цепи потребителя, к которой оно подключено. Данные поступают в другую цепь с помощью подключения сопротивления контактом реле. Подключение может осуществляться как непосредственно к силовой цепи, так и через измерительные трансформаторы.

Реле времени

В цепях автоматики часто требуется образование задержки при включении устройств, либо подачи сигнала для выполнения определенного технологического процесса по некоторому алгоритму. Для таких целей предназначены специальные устройства, способные коммутировать цепи с некоторой задержкой времени.

К таким реле времени предъявляются специальные требования:

Необходимая и достаточная мощность контактов.
Малые габаритные размеры, вес и небольшой расход электроэнергии.
Стабильные рабочие параметры задержки времени, не зависящие от внешних воздействий.

Для реле времени, управляющим электрическими приводами, повышенные требования не предъявляются. Их задержка равна от 0,25 до 10 с. Эксплуатационная надежность таких реле должна быть очень высока, так как условия работы предполагают наличие вибрации.

Устройство и принцип действия

Структуру электромагнитного реле можно разделить на его отдельные составные элементы следующим образом:

Первичный (чувствительный) элемент преобразует электрический сигнал управления в магнитную силу. Обычно этим элементом является катушка.
Промежуточный элемент может состоять из нескольких частей. Он приводит в работу исполнительный механизм. Таким элементом является якорь с подвижными контактами и пружиной.
Исполнительный элемент выполняет передачу воздействия на силовую цепь. Таким элементом чаще всего выступает группа силовых контактов реле.

Электромагнитные реле имеют довольно простой принцип работы, вследствие чего имеют повышенную надежность. Они являются незаменимыми элементами в схемах защиты и автоматики. Действие реле заключается в применении электромагнитных сил, появляющихся в металлическом сердечнике при протекании электрического тока по катушке.

Элементы реле устанавливаются на закрывающемся крышкой основании. Подвижная пластина (якорь) с контактом установлена над сердечником электромагнита. Подвижных контактов может быть несколько. Напротив них расположены соответствующие пары неподвижных контактов.

1 — Катушка реле
2 — Сердечник
3 — Стержень
4 — Подвижный якорь
5 — Группа контактов
6 — Пружина
7 — Питание катушки

В первоначальном положении пружина удерживает подвижную пластину. При подключении питания срабатывает электромагнит и притягивает к себе эту пластину, являющуюся якорем, преодолевая усилие пружины. В зависимости от устройства реле контакты при этом размыкаются или замыкаются. После выключения питания якорь под действием пружины возвращается в исходное положение.

Существуют электромагнитные реле с встроенными электронными компонентами в виде конденсатора, подключенного параллельно контактам для уменьшения помех и образования искр, а также сопротивления, подключенного к катушке, для четкой работы реле.

По силовой цепи, которая подключается контактами, может протекать электрический ток намного больше тока управления. Эта цепь гальванически развязана с цепью управления электромагнитом. Другими словами реле играет роль усилителя мощности, напряжения и тока в электрической цепи.

Электромагнитные реле переменного тока приводятся в действие при подключении к ним переменного тока частотой 50 герц. Устройство такого реле практически не отличается от реле постоянного тока, кроме сердечника электромагнита, который в данном случае выполняется из листовой электротехнической стали. Это делается для снижения потерь энергии от вихревых токов.

Параметры электромагнитных реле

Основными характеристиками таких реле являются зависимости между входным и выходным параметром.

Основные параметры реле:

Время срабатывания реле – характеризует промежуток времени от момента подачи сигнала на вход реле до момента начала действия на силовую цепь.
Управляемая мощность – это мощность, которой способны управлять контакты реле при коммутации цепи.
Мощность срабатывания – это наименьшая мощность, требуемая для чувствительного элемента реле, для перехода в рабочее состояние.
Величина тока срабатывания. Такое регулируемое значение называется уставкой.
Сопротивление обмотки катушки.
Ток отпускания – максимальная величина тока на клеммах обмотки реле, при котором якорь отпадает в исходное положение.
Время отпускания якоря.
Частота коммутаций с нагрузкой – частота, с которой может осуществляться подключение и отключение силовой цепи.

Преимущества

Возможность коммутации силовых цепей с мощностью потребителя до 4 киловатт при объеме реле меньше 10 куб. см.
Невосприимчивость к пульсациям и чрезмерным напряжениям, а также устойчивость к помехам от молнии и работы устройств высокого напряжения.
Гальваническая развязка между цепью управления и силовыми контактами.
Незначительное снижение напряжения на замкнутых контактных группах, вследствие чего низкое тепловыделение.
Невысокая стоимость электромагнитного реле в отличие от полупроводниковых устройств.

Недостатки

Низкое быстродействие.
Небольшой срок службы.
Образование радиопомех при коммутации цепей.
Проблемы при подключении и отключении высоковольтных нагрузок постоянного тока и индуктивных потребителей.

Сфера использования

Широкую популярность получили реле в области производства и распределения электрической энергии. Безаварийный режим эксплуатации обеспечивает релейная защита линий высокого напряжения на подстанциях и в других местах. Элементы управления, применяемые в релейной защите, способны на подключение высоковольтных цепей. Э

Электромагнитные реле, функционирующие в качестве релейной защиты, получили популярность из-за следующих достоинств:

Возможность работы с невосприимчивостью к возникающим паразитным потенциалам.
Высокая скорость реагирования на изменение параметров подключенных цепей.
Повышенная долговечность.

С помощью релейной защиты выполняется резервирование линий питания и оперативное отключение неисправных участков цепи. Электромагнитные реле являются наиболее надежной защитой, в отличие от релейных устройств.

Электромагнитные реле применяется в управлении производственными линиями, конвейерами, на участках с повышенными паразитными потенциалами, там, где нельзя использовать полупроводниковые элементы.

Принцип действия, по которому работают такие устройства реле, применяется в оборудовании для удаленного управления потребителями, а именно в контакторах, пускателях. По сути дела, это такие же электромагнитный вид реле, только рассчитанные для очень больших токов, достигающих несколько тысяч ампер.

Релейные блоки применяются для управления емкостных установок, служащих для плавного запуска электродвигателей повышенной мощности.

Электромагнитные реле применялись даже в первых вычислительных комплексах. В них реле использовались как логические элементы, выполняющие простые логические операции. Скорость работы таких электронно-вычислительных машин была низкая. Однако такие своеобразные компьютеры были более надежными, в отличие от последующего поколения ламповых моделей вычислительных машин.

Сегодня можно привести множество примеров применения электромагнитных реле в бытовых устройствах: стиральных машинах, холодильниках и т.д.

Рекомендации по выбору

Прежде всего, необходимо выяснить параметры рабочего напряжения и тока реле. Рабочая величина тока и напряжения обмотки реле должна соответствовать сети питания места подключения. Если рабочий ток будет меньше допустимого, то это приведет к ненадежному контакту при работе реле. Если ток будет больше допустимого, то обмотка реле будет перегреваться, что приведет к падению надежности работы реле при наибольшей допустимой температуре.
Режим действия контактов реле зависит от вида управляемого тока, частоты коммутации, вида нагрузки. Поэтому при выборе необходимо учитывать эти условия работы.

устройство, виды, маркировка, подключение и регулировка

Преобразование электрических сигналов в соответствующую физическую величину — движение, сила, звук и т. д., осуществляется с помощью приводов. Классифицировать привод следует как преобразователь, поскольку это устройство изменяет один тип физической величины в другой.

Привод обычно активируется или управляется командным сигналом низкого напряжения. Классифицируется дополнительно как двоичное или непрерывное устройство исходя из числа стабильных состояний. Так, электромагнитное реле является двоичным приводом, учитывая два имеющихся стабильных состояния: включено — отключено.

В представленной статье подробно разобраны принципы работы электромагнитного реле и сфера использования приборов.

Содержание статьи:

Основы исполнения привода

Термин «реле» является характерным для устройств, которыми обеспечивается электрическое соединение между двумя и более точками посредством управляющего сигнала.

Наиболее распространенным и широко используемым типом электромагнитного реле (ЭМР) является электромеханическая конструкция.

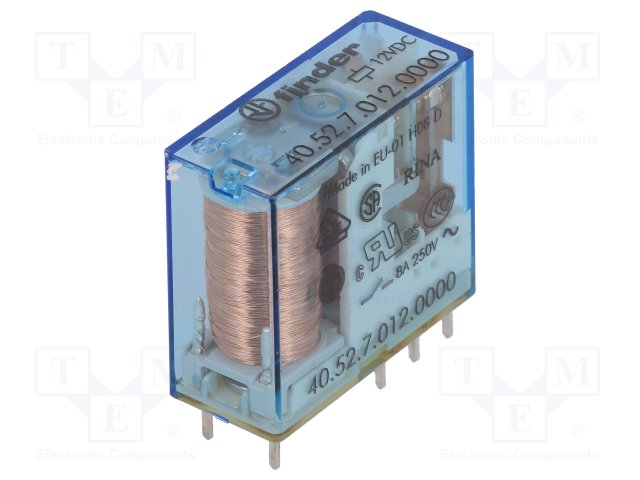

Так выглядит одна конструкция из многочисленного ряда изделий, именуемых как электромагнитные реле. Здесь показан закрытый вариант механизма с помощью крышки из прозрачного оргстекла

Схема фундаментального контроля над любым оборудованием всегда предусматривает возможность включения и отключения. Самый простой способ выполнить эти действия — использовать переключатели блокировки подачи питания.

Переключатели ручного действия могут использоваться для управления, но имеют недостатки. Явный их недостаток – установка состояний «включено» или «отключено» физическим путем, то есть вручную.

Устройства ручного переключения, как правило, крупногабаритные, замедленного действия, способные коммутировать небольшие токи.

Ручной механизм переключения – «дальний родственник» электромагнитных реле. Обеспечивает тем же функционалом – коммутацией рабочих линий, но управляется исключительно вручную

Между тем электромагнитные реле представлены в основном переключателями с электрическим управлением. Приборы имеют разные формы, габариты и разделяются по уровню номинальных мощностей. Возможности их применения обширны.

Такие приборы, оснащенные одной или несколькими парами контактов, могут входить в единую конструкцию более крупных силовых исполнительных механизмов — контакторов, что используются для коммутации сетевого напряжения или высоковольтных устройств.

Основополагающие принципы работы ЭМР

Традиционно реле электромагнитного типа используются в составе электрических (электронных) схем управления коммутацией. При этом устанавливаются они либо непосредственно на печатных платах, либо в свободном положении.

Общее строение прибора

Токи нагрузки используемых изделий обычно измеряются от долей ампера до 20 А и более. Релейные цепи широко распространены в электронной практике.

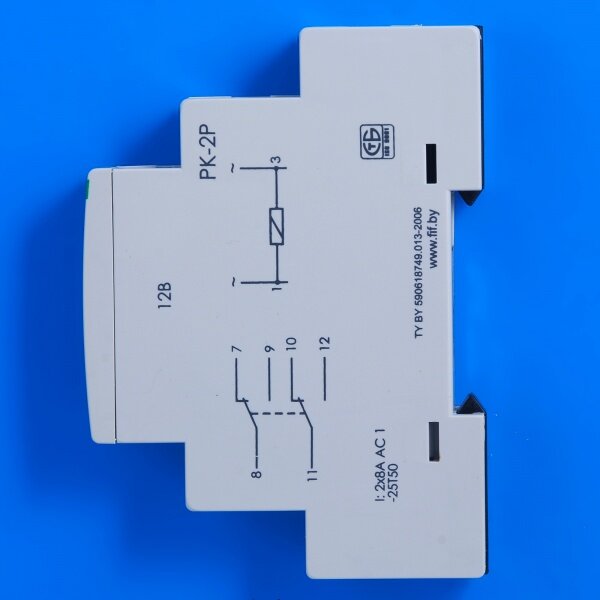

Приборы самой разной конфигурации, рассчитанные под инсталляцию на монтажных электронных платах либо непосредственно в виде отдельно устанавливаемого устройства

Конструкция электромагнитного реле преобразует магнитный поток, создаваемый приложенным напряжением переменного/постоянного тока, в механическое усилие. Благодаря полученному механическому усилию, выполняется управление контактной группой.

Наиболее распространенной конструкцией является форма изделия, включающая следующие компоненты:

возбуждающую катушку;
стальной сердечник;
опорное шасси;
контактную группу.

Стальной сердечник имеет фиксированную часть, называемую коромысло, и подвижную подпружиненную деталь, именуемую якорем.

По сути, якорь дополняет цепь магнитного поля, закрывая воздушный зазор между неподвижной электрической катушкой и подвижной арматурой.

Детальный расклад конструкции: 1 – пружина отжимающая; 2 – сердечник металлический; 3 – якорь; 4 – контакт нормально закрытый; 5 – контакт нормально открытый; 6 – общий контакт; 7 – катушка медного провода; 8 – коромысло

Арматура движется на шарнирах или поворачивается свободно под действием генерируемого магнитного поля. При этом замыкаются электрические контакты, прикрепленные к арматуре.

Как правило, расположенная между коромыслом и якорем пружина (пружины) обратного хода возвращает контакты в исходное положение, когда катушка реле находится в обесточенном состоянии.

Действие релейной электромагнитной системы

Простая классическая конструкция ЭМР имеет две совокупности электропроводящих контактов.

Исходя из этого, реализуются два состояния контактной группы:

Нормально разомкнутый контакт.
Нормально замкнутый контакт.

Соответственно пара контактов классифицируется нормально открытыми (NO) или, будучи в ином состоянии, нормально закрытыми (NC).

Для реле с нормально разомкнутым положением контактов, состояние «замкнуто» достигается, только когда ток возбуждения проходит через индуктивную катушку.

Один из двух возможных вариантов установки контактной группы по умолчанию. Здесь в обесточенном состоянии катушки «по умолчанию» установлено нормально закрытое (замкнутое) положение

В другом варианте — нормально закрытое положение контактов остается постоянным, когда ток возбуждения отсутствует в контуре катушки. То есть контакты переключателя возвращаются в их нормальное замкнутое положение.

Поэтому термины «нормально открытый» и «нормально закрытый» следует относить к состоянию электрических контактов, когда катушка реле обесточена, то есть напряжение питания реле отключено.

Электрические контактные группы реле

Релейные контакты представлены обычно электропроводящими металлическими элементами, которые соприкасаются друг с другом, замыкают цепь, действуя аналогично простому выключателю.

Когда контакты разомкнуты, сопротивление между нормально открытыми контактами измеряется высоким значением в мегаомах. Так создается условие разомкнутой цепи, когда прохождение тока в контуре катушки исключается.

Контактная группа любого электромеханического коммутатора в разомкнутом режиме имеет сопротивление в несколько сотен мегаом. Величина этого сопротивления может несколько отличаться у разных моделей

Если же контакты замкнуты, контактное сопротивление теоретически должно равняться нулю — результат короткого замыкания.

Однако подобное состояние отмечается не всегда. Контактная группа каждого отдельного реле обладает определенным контактным сопротивлением в состоянии «замкнуто». Такое сопротивление называется устойчивым.

Особенности прохождения токов нагрузки

Для практики установки нового электромагнитного реле, контактное сопротивление включения отмечается малой величиной, обычно менее 0,2 Ом.

Объясняется это просто: новые наконечники остаются пока что чистыми, но со временем сопротивление наконечника неизбежно будет увеличиваться.

Например, для контактов под током 10 А, падение напряжения составит 0,2х10 = 2 вольта (закон Ома). Отсюда получается — если подводимое на контактную группу напряжение питания составляет 12 вольт, тогда напряжение для нагрузки составит 10 вольт (12-2).

Когда контактные металлические наконечники изнашиваются, будучи не защищенными должным образом от высоких индуктивных или емкостных нагрузок, становится неизбежным появление повреждений от эффекта электрической дуги.

Электрическая дуга на одном из контактов электромеханического прибора коммутации. Это одна из причин повреждения контактной группы при отсутствии надлежащих мер

Электрическая дуга — искрообразование на контактах — приводит к возрастанию контактного сопротивления наконечников и как следствие к физическим повреждениям.

Если продолжать использовать реле в таком состоянии, контактные наконечники могут полностью утратить физическое свойство контакта.

Но есть более серьезный фактор, когда в результате повреждения дугой контакты в конечном итоге свариваются, создавая условия короткого замыкания.

В таких ситуациях не исключается риск повреждения цепи, которую контролирует ЭМР.

Так, если сопротивление контакта увеличилось от влияния электрической дуги на 1 Ом, падение напряжения на контактах для одного и того же тока нагрузки увеличивается до 1×10=10 вольт постоянного тока.

Здесь величина падения напряжения на контактах может быть неприемлема для схемы нагрузки, особенно при работе с напряжениями питания 12-24 В.

Тип материала контактов реле

С целью уменьшения влияния электрической дуги и высоких сопротивлений, контактные наконечники современных электромеханических реле изготавливают или покрывают различными сплавами на основе серебра.

Таким способом удается существенно продлить срок службы контактной группы.

Наконечники контактных пластин электромеханических приборов коммутации. Здесь представлены варианты наконечников, покрытых серебром. Покрытие подобного рода снижает фактор повреждений

На практике отмечается использование следующих материалов, коими обрабатываются наконечники контактных групп электромагнитных (электромеханических) реле:

Ag — серебро;
AgCu — серебро-медь;
AgCdO — серебро-оксид кадмия;
AgW — серебро-вольфрам;
AgNi — серебро-никель;
AgPd — серебро-палладий.

Увеличение срока службы наконечников контактных групп реле за счет уменьшения количества формирований электрической дуги, достигается путем подключения резистивно-конденсаторных фильтров, называемых также RC-демпферы.

Эти электронные цепочки включают параллельно с контактными группами электромеханических реле. Пик напряжения, который отмечается в момент открытия контактов, при таком решении видится безопасно коротким.

Применением RC-демпферов удается подавлять электрическую дугу, что образуется на контактных наконечниках.

Типичное исполнение контактов ЭМР

Помимо классических нормально открытых (NO) и нормально закрытых (NC) контактов, механика релейной коммутации также предполагает классификацию с учетом действия.

Особенности исполнения соединительных элементов

Конструкции реле электромагнитного типа в этом варианте допускают наличие одного или нескольких отдельных контактов переключателя.

Таким выглядит прибор, технологически сконфигурированный под исполнение SPST – однополюсный и однонаправленный. Существуют также другие варианты исполнения

Исполнение контактов характеризуется следующим набором аббревиатуры:

SPST (Single Pole Single Throw) – однополюсный однонаправленный;
SPDT (Single Pole Double Throw) – однополюсный двунаправленный;
DPST (Double Pole Single Throw) – двухполюсный однонаправленный;
DPDT (Double Pole Double Throw) – двухполюсный двунаправленный.

Каждый такой соединительный элемент обозначается, как «полюс». Любые из них могут подключаться или сбрасываться, одновременно активируя катушку реле.

Тонкости применения приборов

При всей простоте конструкции коммутаторов электромагнитного действия, существуют некоторые тонкости практики использования этих приборов.

Так, специалисты категорически не рекомендуют подключать в параллель все контакты реле, чтобы таким способом коммутировать цепь нагрузки с высоким током.

Например, подключать нагрузку на 10 А путем параллельного соединения двух контактов, каждый из которых рассчитан на ток 5 А.

Эти тонкости монтажа обусловлены тем, что контакты механических реле никогда не замыкаются и не размыкаются в единый момент времени.

В результате один из контактов в любом случае будет перегружен. И даже с учетом кратковременной перегрузки, преждевременный отказ прибора в таком подключении неизбежен.

Неправильная эксплуатация, а также подключение реле вне установленных правил монтажа, обычно заканчивается вот таким исходом. Внутри выгорело практически все содержимое

Электромагнитные изделия допустимо использовать в составе электрических или электронных схем с низким энергопотреблением как переключатели относительно высоких токов и напряжений.

Однако категорически не рекомендуется пропускать разные напряжения нагрузки через соседние контакты одного прибора.

Например, коммутировать напряжение переменного тока 220 В и постоянного тока 24 В. Всегда следует применять отдельные изделия для каждого из вариантов в целях обеспечения безопасности.

Приемы защиты от обратного напряжения

Значимой деталью любого электромеханического реле является катушка. Эта деталь относится к разряду нагрузки с высокой индуктивностью, поскольку имеет проводную намотку.

Любая намотанная проводом катушка обладает некоторым импедансом, состоящим из индуктивности L и сопротивления R, образуя, таким образом, последовательную цепь LR.

По мере протекания тока через катушку, создается внешнее магнитное поле. Когда течение тока в катушке прекращается в режиме «отключено», увеличивается магнитный поток (теория трансформации) и возникает высокое обратное напряжение ЭДС (электродвижущей силы).

Это индуцированное значение обратного напряжения может в несколько раз превосходить по величине коммутационное напряжение.

Соответственно, появляется риск повреждения любых полупроводниковых компонентов, размещенных рядом с реле. Например, биполярный или полевой транзистор, используемый для подачи напряжения на катушку реле.

Схемные варианты, благодаря которым обеспечивается защита полупроводниковых элементов управления – транзисторов биполярных и полевых, микросхем, микроконтроллеров

Одним из способов предотвращения повреждения транзистора или любого переключающего полупроводникового устройства, включая микроконтроллеры, является вариант подключения обратно смещенного диода в цепь катушки реле.

Когда ток, протекающий через катушку сразу после отключения, генерирует индуцированную обратную ЭДС, это обратное напряжение открывает обратно смещенный диод.

Через полупроводник накопленная энергия рассеивается, чем предотвращается повреждение управляющего полупроводника – транзистора, тиристора, микроконтроллера.

Часто включаемый в цепь катушки полупроводник называют также:

диод-маховик;
шунтирующий диод;
обращенный диод.

Однако большой разницы между элементами нет. Все они выполняют одну функцию. Помимо использования диодов с обратным смещением, для защиты полупроводниковых компонентов применяются и другие устройства.

Те же цепочки RC-демпферов, металло-оксидные варисторы (MOV), стабилитроны.

Маркировка электромагнитных релейных приборов

Технические обозначения, несущие частичную информацию о приборах, обычно указываются непосредственно на шасси электромагнитного коммутационного прибора.

Выглядит такое обозначение в виде сокращенной аббревиатуры и числового набора.

Каждое электромеханическое устройство коммутации традиционно маркируется. На корпусе или на шасси наносится примерно такой набор символов и цифр, указывающий определенные параметры

Пример корпусной маркировки электромеханических реле:

РЭС32 РФ4.500.335-01

Эта запись расшифровывается так: реле электромагнитное слаботочное, 32 серии, соответствующее исполнению по паспорту РФ4.500.335-01.

Однако подобные обозначения редкость. Чаще встречаются сокращенные варианты без явного указания ГОСТ:

РЭС32 335-01

Также не шасси (на корпусе) прибора отмечается дата изготовления и номер партии. Подробные сведения содержатся в техническом паспорте на изделие. Паспортом комплектуется каждый прибор или партия.

Выводы и полезное видео по теме

Видеоролик популярно рассказывает о том, как действует электромеханическая электроника коммутации. Наглядно отмечаются тонкости конструкций, особенности подключений и прочие детали:

Электромеханические реле уже довольно долгое время применяются в качестве электронных компонентов. Однако этот тип коммутационных приборов можно считать морально устаревшим. На смену механическим устройствам все чаще приходят более современные приборы – чисто электронные. Один из таких примеров – .

Появились вопросы, нашли недочеты или есть интересные факты по теме стать которыми вы можете поделиться с посетителями нашего сайте? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом в блоке для связи под статьей.

Электромагнитное реле | Практическая электроника

Электромагнитное реле представляют из себя изделие радиотехнической промышленности, которое используется для коммутации электрического тока.

Простейший электромагнит

Думаю, все уже в курсе , что поле – это не только гектары земли с пшеницей, картошкой, коноплей 🙂

В нашей жизни существуют еще и другие виды полей, невидимые для человеческого глаза.

Это может быть гравитационное, электрическое или даже магнитное поле. Давайте рассмотрим, что же из себя представляет магнитное поле?

Магнитное поле образуется вокруг любого куска магнита. Не зависимо от размеров этого кусочка, этот магнит всегда будет иметь два полюса: северный (N – North) и южный (S – South). Стрелки магнитного поля начинаются с Севера и заканчиваются на Юге, но они нигде не разрываются. Даже в самом магните (доказано наукой). Как вы знаете, Земля – это тот же самый кусочек магнита очень большого размера. Она также имеет эти два полюса, покрытые льдинами. На полюсах Земли, как вы знаете, компас не работает.

Но самый смак заключается в том, что провод, по которому течет электрический ток, вокруг себя образует то же самое магнитное поле как и простой магнит. Буквой I отмечают направление тока, а В – это линии магнитного поля. Они представляют собой замкнутые круги.

Направление линий магнитного поля определяется правилом буравчика

Даже не знаю, кто первый придумал навернуть провод пружиной и пропустить через него электрический ток, но это того стоило.

В результате этого получили нечто иное, как соленоид. Если на концы такого соленоида подать электрический ток, то он будет обладать магнитными свойствами! Правильнее было бы его назвать электромагнит. Смотрите, сколько силовых линий образуется в соленоиде, при подаче на его концы электрического тока!

А если обмотать какую-нибудь железяку этими витками и подать на них напряжение, то эта железяка станет электромагнитом и будет притягивать к себе металлические предметы.

Внешний вид электромагнитного реле

Дело как раз в том, что принцип электромагнита используется в очень важном электротехническом изделии: в электромагнитном реле.

Возьмем простое электромагнитное реле

Давайте же посмотрим, что на нем написано:

TDM ELECTRIC – видимо производитель. РЭК 78/3 – название реле. Дальше идет самое интересное. Мы видим какие то полоски и цифры. Контакты с 1 по 9 – это и есть коммутационные контакты реле, 10 и 11 – это катушка реле.

Теперь обо всем по порядку. Реле состоит из коммутационных контактов. Что значит словосочетание “коммутационные контакты”? Это контакты, которые осуществляют переключение. Катушка – это медный провод, намотанный на цилиндрическую железку. В результате, соленоид превращается в электромагнит, если на его концы подать напряжение.

Еще чуть ниже мы видим такие надписи, как 5А/230 В~ и 5А 24 В=. Это максимальные параметры, которые могут коммутировать контакты реле. Эти параметры желательно не превышать и брать с большим запасом. Иначе при превышении допустимых параметров контакты реле могут обгореть, либо полностью выгореть, что в свою очередь приведет к полному выходу из строя электромагнитного реле.

[quads id=1]

Когда напряжение на катушку мы НЕ подаем, то контакт 1 соединяется с 7, 2 с 8, 3 с 9

Иными словами, если достать мультиметр, то можно прозвонить контакты 1 и 7, 2 и 8, 3 и 9. Мультиметр должен показать 0 Ом.

Если же мы подаем напряжение на катушку, то группа контактов перебрасывается. В результате соединяется 4 с 7, 5 с 8, 6 с 9.

Какое же напряжение подавать на катушку? На катушке уже есть ответ. Написано 12 VDC. DC – это постоянный ток, АС – переменный. Значит, на катушку подаем 12 Вольт постоянного тока.

С другой стороны мы видим те самые контакты. Слева-направо и сверху-вниз идет нумерация контактов:

Как работает электромагнитное реле

Но как же так оно работает? Все оказывается очень просто. Давайте внимательно рассмотрим фото ниже:

При подаче на катушку напряжения, ярмо притягивается к электромагниту. На ярме находится коммутационный контакт и он движется вслед за ярмом. В результате этого, “пипочка” на коммутационном контакте перебрасывается на нижний контакт и происходит переключение.

При пропадании напряжения на катушке, пружинка оттягивает ярмо назад и реле принимает свой первозданный вид.

Как проверить электромагнитное реле

Давайте же проверим реле с помощью мультиметра и блока питания. Прозваниваем контакт 1 и 7 и смотрим, что у нас они звонятся, значит эти контакты соединены. Видно даже визуально.

Подаем напряжение на катушку 12 Вольт с блока питания и смотрим, что у нас получилось.

В результате у нас ярмо “приклеилось” к электромагниту (катушке) и потянула за собой коммутационный контакт. Цепь 1 и 7 у нас оборвалась, но зато восстановилась цепь контактов 7 и 4. Вот таким образом проверяются контакты реле.

Если контакты с налетом, то следует протереть их карандашным ластиком. Если прилично поджарились, а другого реле под рукой нет, то здесь поможет только шкурка-микронка. Но этот случай уже критический, так как наждачная бумага сдирает тонкий слой из благородного металла, которым покрыты “пипочки”.

Целостность катушки реле проверяется с помощью мультиметра в режиме омметра. Для этого проверяем сопротивление катушки. Оно зависит от самого реле. У всех оно разное. Если сопротивления нет или оно очень маленькое – порядка пару Ом, то значит в катушке либо обрыв, либо короткое замыкание.

На схемах электромагнитные реле обозначаются вот так:

Также контакты обозначают уже просто цифрами. В данном случае:

11 – это общий контакт

11-12 – это нормально замкнутые контакты

11-14 – нормально разомкнутые контакты

Прямоугольником обозначается сама катушка реле, а выводы катушки обозначаются буквами A1 и A2.

При подаче напряжения на катушку в данном реле у нас контакт перекинется, то есть картина будет выглядеть следующим образом:

Без подачи напряжения:

После подачи напряжения:

Плюсы и минусы электромагнитного реле

Плюсы

Управляемое напряжение и управляющее напряжение никак не связаны между собой. Выражаясь домашним языком – напряжение на катушке никак не связано с напряжением на контактах реле. Они гальванически развязаны, что делает реле безопасным устройством для человека и самой аппаратуры в электро- и радиопромышленности.
коммутируемые токи могут достигать сотни ампер у промышленных видов реле (пускатели, контакторы)
большой срок службы при правильной эксплуатации. До сих пор на некоторых зарубежных станках ЧПУ стоят реле 70-ых годов, чьи коммутационные контакты выглядят почти как новые.
неприхотливость в работе и надежность. Реле до сих пор используются в средствах автоматического управления (САУ), так как они неприхотливы и готовы работать безотказно, хотя уже давненько разработаны твердотельные реле (ТТР), которые опережают простые электромагнитные реле по многим параметрам.

Минусы

время задержки срабатывания, в течение которого коммутационный контакт “летит” с одного контакта до другого. В очень быстродействующей аппаратуре реле не применяются. Производители обеспечивают электротехническую промышленность различными видами реле и других устройств на их принципе.
щелкающий звук при переключении. Кого-то он может раздражать, особенно если реле будет очень часто срабатывать.
габариты даже самого маленького электромагнитного реле достаточно много занимают место на печатной плате.

Не знаете, где можно купить нужное вам электромагнитное реле? Вот каталог, где вы найдете подходящее по параметрам реле для своих нужд 😉

Электромагнитное реле, что это такое, какой принцип действия?

Благодаря открытию электромагнетизма в 18 веке, совсем скоро появилось электромагнитное реле, без которого сегодня не обходится практически не один автоматический электроприбор.

Устройство прочно закрепилось в нашей жизни и нашло применение во многих сферах электротехники, свое широкое примените оно нашло в системах автоматики, различных электроприборах, в защитных системах и во многих других полезных вещах.

Что такое электромагнитное реле

Это электромеханическое коммутационное устройство, основанное на принципе электромагнитной силы. При подаче электричества, внутри него образуется магнитное поле, благодаря которому, с помощью специального механизма происходит замыкание или размыкание коммутируемой электрической цепи.

Проще говоря, это устройство для управления другой электрической цепью, выполняющее управление через замыкание и размыкание контактов. Бывают реле постоянного и переменного тока, постоянного тока подразделяются на поляризованные и нейтральные, каждое из них предназначено для своих целей. Более подробно обо всем далее.

Конструкция и устройство

Конструкция состоит из трех главных частей, основным элементом которой является электромагнитная медная катушка с закрепленным внутри ферритовым сердечником (соленоидом), выполняющая роль электромагнита, закрепленная на неподвижной площадке – ярмо.

Вторая часть называется якорь, являющая металлической пластиной с контактной площадкой на конце, в разомкнутом положении удерживающейся пружиной. Контактная часть реле является исполнительным изолированным органом, при перемещении которого контакты замыкаются или размыкаются.

Бывают однопарные, двуполярные, многопарные, исходно замкнутые (NC) или разомкнутые (NO).

Три основные элемента:

Первичный или воспринимающий элемент (катушка с сердечником) – воспринимает электричество и преобразует его в магнитное поле.
Промежуточный, подвижный элемент (якорь) – в результате появления магнитного поля возникает ЭДС, изменяющая положение якоря или механического привода механизма, который служит для замыкания контактов.
Исполнительный орган (нормально замкнутый контакт или разомкнутый) – воздействует на другую электрическую схему включая или отключая ее.

Принцип работы

При подаче напряжения на обмотку катушки создается ЭДС, сила магнитного поля притягивает якорь с исходного положения, преодолевая усилие пружины, удерживающей якорь, тем самым замыкая контакт управляющей цепи.

В зависимости от конструкции реле, якорь замыкает или размыкает эклектическую цепь. После прекращения подачи электричества магнитное поле исчезает и якорь возвращается в свое обратное положение обратным сжатием пружины.

Сама катушка соленоид, в зависимости от количества витков проволоки, может срабатывать на разную силу тока, маркировка обычно указана на корпусе.

Примечание. УЗО представляет из себя обычное размыкающееся реле.

Виды реле

Помимо электромагнитных устройств, сегодня существует большое количество видов реле различного назначения и отличного принципа действия, использующихся для управления системами защиты от перепадов напряжения в бесперебойных системах защиты, автоматических приборах, интегральных электросхемах. К таким типам относятся:

Электронные, в качестве ключа используется резистор, не щелкает при переключении
Электротепловые
Герконовые
Времени
Приорита
Твердотельные – отсутствует соленоид, роль якоря выполняет мощный симистор или тиристор
Индукционные
Световые (совместно с датчиком света)

Также их следует различать по виду входящего сигнала, в зависимости от конструкции включение и выключение может происходить под воздействием:

Напряжения
Частоты электрической цепи
Изменения мощности
Света
Температуры
Давления
Звука
Давления газа

Плюсы и минусы

Как и у любого элемента, у реле есть свои преимущества и недостатки, тем не менее несмотря на минусы, в некоторых случаях без применения эти устройств просто не обойтись.

Плюсы

Простая конструкция
Легко ремонтируется, всегда можно разобрать чтобы подчистить контакты, заменить отдельные элементы
Низкое сопротивление на контактах

Минусы

Ограниченный ресурс, так как используются механические элементы
Контакты иногда обгорают
Низкая скорость при срабатывании в отличие от полупроводниковых элементов, механическое устройство в сто раз медленнее электронного, но при этом скорость срабатывания все равно достаточно велика
Возможно дребезжание контактов при недостаточном напряжении на катушке
Щелчки при переключении

Реле постоянного и переменного тока, чем они отличаются

Существуют реле, способные получать входящий сигнал не только от постоянного тока, но и от переменного. Такое решение позволяет применить его практически во всех видах электросети, не только 5 – 12 вольт, например, в автомобиле, но и в энергетических установках от 220В, 380В, рассчитанных на сотни ампер переменного тока и даже выше.

Реле постоянного тока

Реле работает стандартным способом. Подаваемый ток создает электромагнитное поле внутри соленоида, смещает якорь, тем самым размыкает или замыкает цепь.

Подразделяются на поляризованные и нейтральные. Отличаются они тем, что поляризованные срабатывают в однополярной сети. Нейтральные срабатывают независимо от направления полярности.

Реле переменного тока

Реле данного вида используются в сети переменного тока от 220в и работают немного иначе от постоянного. В сердечнике соленоида есть небольшая прорезь, разделяющая его на две части, одна из которых экранирована. При возникновении магнитного потока, одна его часть проходит через экранированную часть якоря, другая часть проходит на прямую.

Благодаря такому решению один из разделенных магнитных потоков в сердечнике немного отстаёт по фазе от другого, в результате чего не возникает перехода через ноль и дребезжание контакта, соответственно, притягивающее усилие сердечника постоянно и достаточное, чтобы удержать притянутый якорь, в этом и есть основное отличие.

Важно! Независимо от вида элемента, на управляемой цепи может коммутироваться постоянный и переменный ток. Все характеристики обычно указываются на корпусе.

Где используется и как выбрать электромагнитное реле

Сложно в это поверить, но самое простое реле стало причиной быстрого развития компьютеров и компьютерной техники и вот почему: в нем бывает два состояния вкл/выкл, а именно эти два состояния схожи с двоичным кодом транзисторов процессора.

Также это простое устройство нашло широкое применение в промышленности, в транспорте, в бытовом оборудовании, энергетики, космонавтике, медицине и.т.д. С ним мы сталкиваемся ежедневно, но не замечаем этого. Например, в ИБП или стабилизаторе напряжения, мгновенно реагирующим на перепады напряжения.

Справочник по слаботочным электрическим реле 3-е издание – скачать

Как расшифровывается vdc, vac и что означают значения на корпусе реле

Как мы выяснили ранее, реле — это специальное исполнительное устройство коммутирующее различные направления электрической цепи. Обозначение VDC на корпусе означает максимальную нагрузку: DC –постоянный ток, V– вольтаж (12V). VAC на корпусе означает V-вольты, AC – переменный ток. Например 12А/35VAC.

Основными параметрами реле являются: напряжение питания соленоида, максимально допустимый ток и напряжение через контакты, эти параметры указаны на корпусе.

Более подробнее об электромеханических реле, высокочастотных, для авто и других можете ознакомиться в нашем каталоге – ссылка на каталог

Схемы подключения

Схем подключения реле, как и самих его видов, большое количество. Для общего понимания представляем самые популярные схемы использования в различных устройствах. Задавайте ваши вопросы в комментариях, благодаря вам мы постараемся расширить этот список более подробно.

Рисунок 1 – общая схема подключения

Рисунок 2 – схема подключения реле поворотника в авто

На рисунке 3 показана схема подключения реле ардуино

Как обозначается реле на принципиальной схеме

Электромагнитное реле по сути является электромагнитом с замком и несколькими группами контактов. Соленоид изображается в форме прямоугольника с линиями выводов. Якорь показывается перпендикулярной прерывистой прямой к выводам от узкой стороны прямоугольника.

Контактная группа изображается в форме ключей из прямых линий. Внутри прямоугольника могут быть изображены буквенные или численные значения.

Что такое реле времени, для чего нужно и где используется

Это устройство, предназначенное для включения и выключения электрической цепи в автоматическом режиме, через определенный интервал времени, используется в электротехнике и чаще в быту. По принципу работы разделяются на следующие виды:

Электромагнитные
Пневматические
С часовым механизмом
Моторные
Электронные

В электротехнике также существуют интервальные реле, они используются для создания интервального включения цепи с определенной выдержкой по времени после заданного сигнала, когда необходимо выполнить включение с интервалом после включения или выключения.

Бытовые приборы бывают механические и электронные. Сегодня на рынке чаще можно встретить электронные устройства с большим набором функций. Конструкция представляет из себя простую схему с магнитной катушкой и контактной группой, основным отличием от других устройств, является встроенная интегральная схема, управляющая питанием катушки.

В механических приборах интегральную схему заменяет специальный механизм, напоминающий вращающийся диск. За счет вращения диска и перемещения на нем специальных рисок происходит включение или отключение цепи в определенное время.

Реле времени невероятно полезное устройство, нашедшее свое применение во многих сферах жизни, активно применяется для управления питанием электрических приборов от 220В, управлением духовых шкафов, теплых полов, стиральных машин, отопления и систем кондиционирования.

Например, когда необходимо включить электропитание водяного насоса на даче для набора воды без вашего участия и вовремя отключить, чтобы уберечь его от сухого хода. Или полностью обесточить электросеть в определённые часы с целью сбережения электроэнергии.

Как проверить реле на работоспособность

Проверить на работоспособность достаточно просто, для этого нужно посмотреть на корпусе какое номинальное напряжение для этой модели. Если это 12В, достаточно подключить блок питания к контактам, если при срабатывании появляются характерные щелчки, это свидетельствует об исправном состоянии.

Если щелчков нет, возможно неверно соблюдена полярность или недостаточное напряжение. В замкнутом – неисправном реле щелчков не происходит, в таком случае его можно попробовать восстановить, см. видео ниже.

Ведущие производители

Из самых знаменитых стоит выделить несколько компаний производителей, лидеров отрасли. Российская компания АО НПК «Северная заря». Из зарубежных American Zettler (США), Cosmo (Китай), Finder (Германия).

Где можно купить реле

Еще 20 лет назад найти реле было довольно сложно, ее можно было купить как правило на радио рынках или снять с вышедших из строя приборов. Сегодня его можно приобрести практически в любом магазине радио деталей у дома или заказать в интернете по очень доступной цене даже с доставкой на дом.

Как это работает. Видео

Видео: как проверить на работоспособность?

Как восстановить?

Заключение

Как видите, реле это уникальное и очень простое электромеханическое устройство, применяемое практически во всех сферах жизни, полезность которого трудно переоценить, способное работать даже в космосе. Легко ремонтируется в случае поломки, способно защитить электросеть от опасной ситуации и сберечь время. Спасибо, что прочитали нашу статью, подписывайтесь на нашу группу в контакте, оставляйте комментарии или задавайте вопросы в форме вопрос – ответ, смотрите интересные статьи ниже.

Читать далее – Реле напряжения для квартиры

что это, как работает, виды, проверка

Мы редко задумываемся о том, как работает то или иное устройство. До тех пор, пока оно не вышло из строя. Но если приходится разбираться в причинах поломки, тут и возникают вопросы. Рассмотрим электромагнитное реле — оно стоит в электрической части автомобилей, в бытовой технике и электронике.

Содержание статьи

Что такое электромагнитное реле, устройство, назначение

Электромагнитное реле — коммутирующее устройство, которое для работы использует электромагнитное поле. Состоит оно из электромагнитной катушки и подвижного якоря, подвижных и неподвижных контактов. Якорь и катушка закреплены на основании. Якорь подпружинен и расположен так, чтобы неподвижные контакты с неподвижными имели точки соприкосновения.

Устройство электромагнитного реле

Как работает электромагнитное реле? При подаче напряжения на обмотку в ней возникает электромагнитное поле. Закрепленный подвижно якорь притягивается к сердечнику катушки, контакты переключаются (смыкаются/размыкаются). В этом и состоит работа реле — перекидывать контакты. К ним подключена разная нагрузка и, в результате срабатывания, изменяется цепи, по которым протекает электрический ток.

При снятии питания электромагнитное поле исчезает, якорь под действием пружины возвращается в исходное состояние. Соответственно и схема возвращается в исходное состояние. По принципу действия очень похоже на работу обычного выключателя. С той лишь разницей, что кнопки нет и «управляются» контакты автоматически, а вместо лампочки может быть участок цепи или какое-то устройство.

Для чего нужно реле в электросхемах

На рисунке выше представлена простейшая схема с электромагнитным реле. Есть кнопка, при помощи которой подается питание на катушку. К контактам подключен исполнительный орган, например, электрическая лампа. При нажатии кнопки питание подается на катушку, якорь притягивается к сердечнику катушки, и давит на контакты. Они замыкаются, на лампочку поступает напряжение и она загорается. При снятии питания с катушки, пружина оттягивает якорь в исходное положение, цепь питания лампочки разрывается и она тухнет. Этот пример показывает, для чего и как используют электромагнитные реле.

Виды электромагнитных реле

Первая классификация — по питанию. Есть электромагнитные реле постоянного и переменного тока. Реле постоянного тока могут быть нейтральными или поляризованными. Нейтральные срабатывают при подаче питания любой полярности, поляризованные реагируют только на положительное или на отрицательное (зависят от направления тока).

Виды электромагнитных реле по типу питающего напряжения и внешний вид одной из моделей

По электрическим параметрам

Еще делят электромагнитные реле по чувствительности:

Мощность для сработки 0,01 Вт и меньше — высокочувствительные.
Потребляемая обмоткой мощность при срабатывании — от 0,01 Вт до 0,05 Вт — чувствительные.
Остальные — нормальные.

В первую очередь стоит определиться с электрическими параметрами

Первые две группы (высокочувствительные и чувствительные) могут управляться от микросхем. Они вполне могут выдавать требуемый уровень напряжения, так что промежуточное усиление не требуется.

По уровню коммутируемой нагрузки есть такое деление:

Не больше 120 Вт переменного и 60 Вт постоянного тока — слаботочные.
500 Вт переменного и 150 Вт постоянного — повышенной мощности;
Более 500 Вт переменного тока — контакторы. Применяются в силовых цепях.

Есть еще деление по времени срабатывания. Если контакты замыкаются не более чем после 50 мс (миллисекунд) после подачи питания на катушку — это быстродействующее. Если проходит от 50 мс до 150 мс — это нормальная скорость, а все которые требуют для сработки контактов больше 150 мс — замедленные.

По исполнению

Есть еще электромагнитные реле с различной степенью герметичности.

Открытые электромагнитные реле. Это те, у которых все части «на виду».
Герметичные. Они запаяны или заварены в металлический или пластиковый корпус, внутри которого воздух или инертный газ. Доступа к контактам и катушке нет, доступны только выводы для подачи питания и подключения цепей.
Зачехленные. Есть чехол, но он не припаян, а соединяется с корпусом при помощи защелок. Иногда присутствует накидная проволочная петля, которая удерживает крышку.

По массе и размерам отличия могут быть очень существенными

И еще один принцип деления — по размерам. Есть микроминиатюрные — они весят менее 6 граммов, миниатюрные — от 6 до 16 граммов, малогабаритные имеют массу от 16 гр до 40 гр, а остальные — нормальные.

Виды контактных групп

Электромагнитные реле делят по способу работы контактов. Они могут быть:

Нормально замкнутыми (закрытыми, размыкающими). Сокращенно обозначаются НЗ, на импортных схемах NC.
Нормально разомкнутыми (открытыми, замыкающими). Обозначение — НО на наших — и NO на зарубежных.
Перекидными (переключающими). Перекидные отличаются внешне, так как имеют три пластины с контактами. У них обычно обознается только общий контакт — пишут «общ» или comon.

В общем-то, по названиям контактов ясно, как они работают. Нормально замкнутые контакты в исходном состоянии замкнуты, через них протекает ток. При сработке реле контакты размыкаются, цепь питания обрывается.

Нормально закрытый (замкнутый) контакт: что значит
и принцип работы

Нормально открытые (понятнее — нормально разомкнутые) контакты, наоборот, в обычном состоянии разомкнуты. Когда реле срабатывает, контакт замыкается, в цепи возникает ток.

Электромагнитное реле с нормально открытым (разомкнутым) контактом

Наверное, уже понятно как работают переключающий контакт. В отличие от первых двух, переключающий состоит из трех пластин. По краям две неподвижные и подвижная в центре. Подвижный контакт часто называют общим. В нормальном положении подвижная пластина касается одного из контактов, ток протекает по этому пути (на рисунке снизу справа).

Принцип работы электромагнитного реле с переключающими контактами

При срабатывании реле, подвижный контакт изменяет положение благодаря упорной рамке (на рисунке это просто штырь, припаянный к подвижной пластине). А рамка прикреплена к якорю. После срабатывания реле, в первой цепи появляется разрыв, во второй начинает протекать ток.

Это все типы контактов — вроде не так много. Но в одном реле могут быть собраны все три вида, и количество групп каждого виды бывает разным. Их выбирают в зависимости от необходимости.

Электромагнитные реле на схемах: обмотки, контактные группы

Особенность реле в том, что оно состоит из двух частей — обмотки и контактов. Обмотка и контакты имеют различное обозначение. Обмотка графически выглядит как прямоугольник, контакты разного таки имеют каждый свое обозначение. Оно отражает их название/назначения, так что проблем с идентификацией обычно не возникает.

Типы контактов электромагнитных реле и их обозначение на схемах

Иногда рядом с графическим изображением ставят обозначение типа — НЗ (нормально замкнутый) или НО (нормально открытый). Но чаще прописывают принадлежность к реле и номер контактной группы, а тип контакта понятен по графическому изображению.

Вообще, искать контакты реле надо по всей схеме. Ведь физически оно находится в одном месте, а разные его контакты являются частью разных цепей. Это и отображается на схемах. Обмотка в одном месте — в цепи подачи питания. Контакты разбросаны в разных местах — в цепях, в которых они работают.

Пример схемы на электромагнитных реле: контакты находятся в соответствующих цепях (см. цветовую маркировку)

Для примера посмотрите на схему с реле. Реле КА, КV1 и КМ имеют одну контактную группу, КV3 — две, KV2 — три. Но три — это далеко не предел. Контактных групп в каждом реле может быть и десять-двенадцать и больше. И схема на рисунке простая. А если она занимает пару листов формата А2 и в ней масса элементов…

Основные технические характеристики, плюсы и минусы, область применения

Как любые электротехнические детали, электромагнитное реле подбирают по параметрам. Сначала определяются с составом контактных групп, затем — с питанием. Затем наступает пора выбора характеристик.

Ток или напряжение срабатывания. Самое низкое значение тока или напряжения, при котором контакты уверенно переключаются.
Ток или напряжение отпускания. Максимальное значение параметров, при которых пружина оторвет якорь от катушки.
Чувствительность. Минимальный уровень мощности, при котором реле срабатывает.
Сопротивление обмотки. Измеряется при температуре +20°C.
Рабочий ток или напряжение. Это диапазон значений, при которых реле точно сработает в эксплуатационных условиях.
Время срабатывания. Промежуток от момента подачи питания на обмотку до переключения первого контакта.
Время отпускания. Через какой промежуток времени после снятия питания «отлипнет» якорь.
Частота коммутации. Сколько раз может сработать реле за определенный промежуток времени.

Характеристики электромагнитного реле. Один из видов

Электромеханические реле имеют большой рабочий ресурс, невысокую цену. Еще один плюс — малое падение мощности при переключении. Но они создают помехи при работе, возможен дребезг контактов, скорость срабатывания совсем невысокая, есть проблемы с индуктивными нагрузками.

Все эти свойства определяют область применения. Обычно это коммутация питания приборов, работающих от 220 В переменного тока или 12 В и 24 В постоянного. Чаще всего нагрузкой являются электродвигатели невысокой мощности, еще подключают освещение, другую индуктивную и активную нагрузку. Мощность коммутируемой нагрузки от 1 Вт до 2-3 кВт.

Как проверить электромагнитное реле

Работоспособность электромагнитного реле зависит от катушки. Поэтому в первую очередь проверяем обмотку. Ее прозванивают мультиметром. Сопротивление обмотки может быть как 20-40 Ом, так и несколько кОм. При измерении просто выбираем подходящий диапазон. Если есть данные о том, какая величина сопротивления должна быть — сравниваем. В противном случае довольствуемся тем, что нет короткого замыкания или обрыва (сопротивление стремится к бесконечности).

Проверить электромагнитное реле можно при помощи тестера/мультиметра

Второй момент — переключаются или нет контакты и насколько хорошо прилегают контактные площадки. Проверить это немного сложнее. К выводу одного из контактов можно подключить источник питания. Например — простую батарейку. При срабатывании реле потенциал должен появиться на другом контакте или исчезнуть. Это зависит от типа проверяемой контактной группы. Контролировать наличие питания также можно при помощи мультиметра, но его надо будет перевести в соответствующий режим (контроль напряжения проще).

Если мультиметра нет

Не всегда под рукой есть мультиметр, но батарейки есть почти всегда. Давайте рассмотрим пример. Есть какое-то реле в герметичном корпусе. Если знаете или нашли его тип, можно посмотреть характеристики по названию. Если данные не нашли или нет названия реле, смотрим на корпус. Обычно тут указывается вся важная информация. Напряжение питания и коммутируемые токи/напряжения есть обязательно.

Проверка обмотки электромагнитного реле

В данном случае имеем реле, которое работает от 12 V постоянного тока. Хорошо если есть такой источник питания, тогда используем его. Если нет, собираем несколько батареек (последовательно, то есть одну за одной), чтобы суммарно получить требуемое напряжение.

При последовательном соединении батареек их напряжение суммируем

Получив источник питания нужного номинала, подключаем его к выводам катушки. Как определить где выводы катушки? Обычно они подписаны. Во всяком случае, есть обозначения «+» и «-» для подключения источников постоянного питания и знаки для переменного типа таких «≈». На соответствующие контакты подаем питание. Что происходит? Если катушка реле рабочая, слышен щелчок — это притянулся якорь. При снятии напряжения он слышен снова.

Проверяем контакты

Но щелчки — это одно. Это значит, что катушка работает, но надо еще контакты проверить. Возможно они окислились, цепь замыкается, но сильно падает напряжение. Может они стерлись и контакт плохой, может, наоборот, закипели и не размыкаются. В общем, для полноценной проверки электромагнитного реле необходимо еще проверить работоспособность контактных групп.

Проще всего объяснить на примере реле с одной группой. Они обычно стоят в автомобилях. Автолюбители называют их по числу выводов: 4 контактные или 5 контактные. В обоих случаях там всего одна группа. Просто четырех контактное реле содержит нормально замкнутый или нормально разомкнутый контакт, а пятиконтактное — переключающую группу (перекидные контакты).

Электромагнитное реле 4 и 5 контактное: расположение контактов, схема подключения

Как видите, питание подается в любом случае на выводы, которые подписаны 85 и 86. А к остальным подключается нагрузка. Для проверки 4-контактного реле можно собрать простейшую связку из маленькой лампочки и батарейки нужного номинала. Концы этой связки прикрутить к выводам контактов. В 4-контактном реле это выводы 30 и 87. Что получится? Если контакт на замыкание (нормально разомкнутый), при сработке реле лампочка должна загореться. Если группа на размыкание (нормально замкнутый) должна потухнуть.

В случае с 5-контактным реле схема будет чуть сложнее. Тут потребуется две связки из лампочки и батарейки. Используйте лампы разного формата, цвета или каким-то образом их разделите. При отсутствии питания на катушке у вас должна гореть одна лампочка. При срабатывании реле она гаснет, загорается другая.

Электромагнитное реле | Электрика в квартире, ремонт бытовых электроприборов

Просмотров 31 Опубликовано 10. 06.2018 Обновлено 12.06.2018

Электромагнитное реле — это коммутирующее устройство, работа которого основана на воздействии магнитного поля неподвижной обмотки на подвижный ферромагнитный стержень.

Электромагнитные реле, благодаря простому принципу работы и высокой надёжности, получили широкое применение в системах автоматики и в схемах защиты электроустановок.

Электромагнитные реле делятся на реле постоянного и переменного тока. Реле постоянного тока, в свою очередь, делятся на реле нейтральные и поляризованные. Нейтральные реле реагируют в равной степени на постоянный ток обоих направлений, протекающий по обмотке катушки. А поляризованные реле реагируют на полярность управляющего сигнала.

Устройство электромагнитного реле

Электромагнитное реле состоит из: катушки, ферромагнитного стержня (сердечника), подвижного якоря (пластины), одного или нескольких неподвижных контактов, пружины, основания и крышки.

Принцип действия электромагнитного реле

Работа электромагнитного реле основана на использовании электромагнитных сил, которые возникают в сердечнике при прохождении тока по виткам обмотки катушки реле.

В исходном положении подвижный якорь удерживается пружиной. При подаче напряжения на катушку реле, электромагнит (катушка + ферромагнитный стержень) притягивает якорь (пластину), преодолевая усилие пружины, который замыкает или размыкает контакты (в зависимости от конструкции реле и количества контактов). После отключения напряжения пружина возвращает якорь в исходное положение.

Контакты реле, которые до подачи напряжения на катушку были разомкнуты, называются нормально разомкнутыми, а контакты, которые были замкнуты — нормально замкнутыми. Также существуют переключающие контакты, у которых одна половина — нормально замкнутый контакт, а другая — нормально разомкнутый контакт.

Плюсы электромагнитных реле

Способность коммутации нагрузок мощностью до 4 КВт.
Устойчивость к импульсным перенапряжениям и помехам, которые появляются при разрядах молнии и в результате коммутационных процессов в высоковольтной электротехнике.
Электрическая изоляция между управляющей цепью катушкой и контактной группой.
Малое падение напряжения на замкнутых контактах, что сказывается на малом количестве выделяемого тепла.
Низкая цена по сравнению с другими реле (например, полупроводниковыми).

Минусы электромагнитных реле

Малая скорость работы.
Проблемы при коммутации индуктивных нагрузок и высоковольтных нагрузок при постоянном токе.
Радиопомехи при размыкании и замыкании контактов.
Ограниченный электрический и механический ресурс.

Несмотря на то, что электромагнитное реле представляет собой относительно простое устройство, технология производства реле сложна, а правильное применение реле (обеспечивающее желаемые технические характеристики и надёжность) требует специальных знаний.

Что такое электромагнитное реле? — Определение и типы

Определение: Электромагнитные реле — это те реле, которые работают по принципу электромагнитного притяжения. Это тип магнитного переключателя, который использует магнит для создания магнитного поля. Затем магнитное поле используется для размыкания и замыкания переключателя и для выполнения механической операции.

Типы реле электромагнитного

По принципу действия электромагнитные реле в основном делятся на два типа.Это

Реле электромагнитного притяжения
Реле электромагнитной индукции

1. Реле электромагнитного притяжения

В этом реле якорь притягивается к полюсу магнита. Электромагнитная сила, действующая на подвижный элемент, пропорциональна квадрату тока, протекающего через катушку. Это реле реагирует как на переменный, так и на постоянный ток.

Для количества переменного тока развиваемая электромагнитная сила равна

Приведенное выше уравнение показывает, что электромагнитное реле состоит из двух компонентов, один из которых не зависит от времени, а другой зависит от времени и пульсирует с удвоенной частотой питания.Эта двойная частота питания вызывает шум и, следовательно, повреждает контакты реле.

Трудность двухчастотного источника питания преодолевается путем разделения потока, развиваемого в электромагнитном реле. Эти потоки действовали одновременно, но различались по фазе времени. Таким образом, результирующая отклоняющая сила всегда положительна и постоянна. Разделение потоков достигается за счет использования электромагнита с фазосдвигающими цепями или за счет установки затеняющих колец на полюса электромагнита.

Реле электромагнитного притяжения — это простейший тип реле, которое включает в себя плунжер (или соленоид), шарнирный якорь, вращающийся якорь (или сбалансированный) и поляризованное реле с подвижным железом. Все эти реле показаны ниже.

а. Реле со сбалансированным лучом — В реле такого типа сравниваются две величины, потому что развиваемая электромагнитная сила изменяется пропорционально квадрату ампер-витка. Коэффициент рабочего тока для такого реле невысокий. Если реле настроено на быструю работу, то при быстрой работе оно будет иметь тенденцию выходить за пределы допустимого диапазона.

г. Реле с откидным якорем — Чувствительность реле при работе от постоянного тока можно увеличить, добавив постоянный магнит. Это реле также известно как подвижное поляризованное реле.

2. Реле электромагнитной индукции

Электромагнитное реле работает по принципу асинхронного двигателя с расщепленной фазой. Начальная сила создается на подвижном элементе, которым может быть диск или другая форма ротора немагнитного подвижного элемента. Сила создается за счет взаимодействия электромагнитных потоков с вихревым током, который индуцируется в роторе этими потоками.

Для получения разности фаз потоков использовалась структура другого типа. Этих строений

а. Конструкция с заштрихованными столбами
b. Счетчик ватт-часов или двойная обмотка
c. Конструкция индукционной чашки.

а. Конструкция заштрихованных столбов

Эта катушка обычно возбуждается током, протекающим в одиночной катушке, намотанной на магнитную структуру, содержащую воздушный зазор. Потоки в воздушном зазоре, создаваемые инициализирующим током, разделяются на два потока смещения во времени-пространстве и заштрихованным кольцом.Заштрихованное кольцо состоит из медного кольца, охватывающего часть поверхности полюса каждого полюса.

Диск изготовлен из алюминия. Инерция алюминиевого диска намного меньше .. Следовательно, им требуется меньший отклоняющий момент для его движения. В двух кольцах есть ток, индуцированный переменным потоком электромагнитного поля. Магнитное поле, возникающее из-за тока, создает магнитный поток в части железного кольца, окруженной кольцом, который отстает по фазе на 40-50 ° от потока в незатененной части полюса.

г. Конструкция счетчика ватт-часов

Эта конструкция состоит из электромагнита E-образной формы и U-образного электромагнита с вращающимся между ними без диска. Сдвиг фаз между потоками, создаваемыми электромагнитом, достигается за счет потока, создаваемого двумя магнитами, имеющими разное сопротивление и индуктивность для двух цепей.

Электромагнит E-образной формы имеет две обмотки: первичную и вторичную. Первичный ток переносил ток реле I ₁, а вторичная обмотка подключена к обмоткам U-образного электромагнита.

Первичная обмотка несет ток реле I ₁, в то время как вторичный ток индуцирует ЭДС во вторичной обмотке и, таким образом, циркулирует в ней ток I ₂. Поток φ ₁ индуцирует в E-образном магните, а поток φ индуцирует в U-образном магните. Эти потоки, индуцированные в верхнем и нижнем магнитном поле, различаются по фазе на угол θ, который будет развивать крутящий момент на диске, пропорциональный φ ₁ φ sinθ.

Наиболее важной особенностью реле является то, что размыкание может управлять их работой или замыкать цепь вторичной обмотки.Если вторичная обмотка разомкнута, крутящий момент не будет развиваться, и, таким образом, реле может выйти из строя.

г. Реле индукционного стакана

Реле, работающее по принципу электромагнитной индукции, известно как реле индукционной чашки. Реле имеет два или более электромагнита, которые возбуждаются катушкой реле. Статический железный сердечник помещается между электромагнитом, как показано на рисунке ниже.

Катушка, намотанная на электромагнит, создает вращающееся магнитное поле.Из-за вращающегося магнитного поля внутри чашки возникает ток. Таким образом, чашка начинает вращаться. Направление вращения чашки такое же, как у тока.

В реле индукционной чашки создается больший крутящий момент по сравнению с затемненным реле и реле типа ваттметра. Реле быстро срабатывает, и их время срабатывания составляет примерно 0,01 сек.

Как работают реле? — Объясни это!

Криса Вудфорда.Последнее изменение: 19 августа 2020 г.

Вы можете этого не осознавать, но вы постоянно настороже, остерегаетесь угроз, готовы действовать в любой момент. Миллионы лет эволюции заставили ваш мозг спасти вашу кожу, когда малейшая опасность угрожает вашему существованию. Если вы используете силу инструмент, например, и крошечная щепа летит к вашему глазу, один из ваши ресницы отправят сигнал в ваш мозг, который заставит вас веки закрываются в мгновение ока — достаточно быстро, чтобы защитите свое зрение.Здесь происходит то, что крошечный стимул вызывает гораздо больший и полезный отклик. Вы можете найти тот же трюк работает во всех машинах и электрических приборы, где датчики готовы включить или выключается за доли секунды с помощью умных магнитных переключателей, называемых реле. Давайте подробнее рассмотрим, как они работают!

На фото: типичное реле со снятым пластиковым корпусом. Вы можете увидеть два пружинных контакта слева и катушку электромагнита (красно-коричневый цилиндр медного цвета) справа.В этом реле, когда через катушку протекает ток, он превращает ее в электромагнит. Магнит толкает переключатель влево, сжимая пружинные контакты вместе и замыкая цепь, к которой они прикреплены. Это реле от электронного программатора погружного нагревателя горячей воды. Электронная схема в программаторе включает или выключает магнит в заранее запрограммированное время дня, используя относительно небольшой ток. Это позволяет протекать через пружинные контакты гораздо большему току для питания элемента, который нагревает горячую воду.

Что такое реле?

Изображение: Если бы реле были собаками: Предположим, у вас есть огромная свирепая собака, которая так крепко спит, что никогда не просыпается, когда он услышал шум. В качестве сторожевой собаки это было бы бесполезно! Но что, если вы купите еще и маленькую, очень бдительную собаку? Если маленькая собака услышал шум, он начал лаять и разбудил большую собаку, которая могла бы атаковать злоумышленника. Так работают реле: они используйте небольшой электрический ток, чтобы вызвать гораздо больший.

Реле — это электромагнитный переключатель, управляемый относительно небольшой электрический ток, который может включать или выключать гораздо более мощный электрический Текущий. Сердце реле — электромагнит (катушка с проводом, которая становится временный магнит, когда через него проходит электричество). Вы можете думать о реле как своего рода электрический рычаг: включите его слабым током, и он включает («усиливает») другой прибор используя гораздо больший ток. Почему это полезно? Как имя предполагает, что многие датчики являются невероятно чувствительными частями электронное оборудование и вырабатывают только малые электрические токи. Но часто они нужны нам, чтобы приводить в движение более крупные устройства, использующие большие токи.Реле перекрывают разрыв, позволяя токи, чтобы активировать более крупные. Это означает, что реле могут работать как переключатели. (включение и выключение) или как усилители (преобразование малых токи в более крупные).

Как работают реле

Вот две простые анимации, иллюстрирующие, как реле используют одну цепь для включения второй цепи.

Когда мощность протекает через первую цепь (1), она активирует электромагнит (коричневый), создавая магнитное поле (синее), которое притягивает контакт (красный) и активирует вторую цепь (2). Когда питание отключается, пружина возвращает контакт в исходное положение, снова отключая вторую цепь.

Это пример «нормально разомкнутого» (NO) реле: контакты во второй цепи по умолчанию не подключены и включаются только тогда, когда через магнит протекает ток. Другие реле являются «нормально замкнутыми» (NC; контакты соединены так, что по умолчанию через них протекает ток) и отключаются только тогда, когда срабатывает магнит, растягивая или раздвигая контакты.Наиболее распространены нормально разомкнутые реле.

Вот еще одна анимация, показывающая, как реле связывает две цепи. вместе. По сути, это то же самое, нарисованное немного по-другому. Слева — входная цепь, питаемая от переключателя. или какой-то датчик. Когда этот контур активирован, он питает ток к электромагниту, который замыкает металлический переключатель и активирует вторую, выходную цепь (с правой стороны). Относительно небольшой ток во входной цепи, таким образом, активирует больший ток в выходная цепь:

Входная цепь (синяя петля) отключена, и ток не течет через нее, пока что-то (датчик или замыкание переключателя) не включит ее. Выходная цепь (красная петля) также отключена.
Когда во входной цепи протекает небольшой ток, он активирует электромагнит (показанный здесь темно-синей катушкой), который создает вокруг него магнитное поле.
Электромагнит, находящийся под напряжением, притягивает к себе металлический стержень в выходной цепи, замыкая переключатель и позволяя намного большему току течь через выходную цепь.
В выходной цепи работает сильноточный прибор, например, лампа или электрический двигатель.

Реле на практике

Фото: Еще один взгляд на реле. Вверху: Если смотреть прямо вниз, вы можете увидеть пружинные контакты слева, механизм переключения посередине и катушку электромагнита справа. Внизу: то же реле, снятое спереди.

Предположим, вы хотите построить систему охлаждения с электронным управлением. система, которая включает или выключает вентилятор в зависимости от комнатной температуры изменения. Вы можете использовать какую-то схему электронного термометра, чтобы почувствовать температуру, но будет производить только небольшие электрические токи — слишком малы, чтобы приводить в действие электродвигатель в большой большой вентилятор. Вместо этого вы можете подключить цепь термометра к входная цепь реле. Когда в этом цепь, реле активирует свою выходную цепь, пропустить гораздо больший ток и включить вентилятор.

Реле не всегда включаются; иногда вместо этого они очень услужливо выключают вещи. В Например, для оборудования электростанций и линий электропередачи вы найдете защитных реле , которые срабатывают при возникновении неисправностей, чтобы предотвратить повреждение от таких вещей, как скачки тока.Когда-то для этой цели широко применялись электромагнитные реле, подобные описанным выше. В наши дни электронные реле на основе интегральных схем вместо этого выполняют ту же работу; они измеряют напряжение или ток в цепи и автоматически принимают меры, если они превышают заданное предел.

Реле прочие

На фото: четыре старомодных реле максимальной токовой защиты, изображенные на устаревшей подстанции в 1986 году, незадолго до ее сноса. Фото любезно предоставлено Библиотекой Конгресса США.

До сих пор мы рассматривали переключающие реле очень общего назначения, но есть довольно много вариантов эта основная тема, включая (и это далеко не исчерпывающий список):

Реле высокого напряжения: они специально разработаны для коммутации высоких напряжений и токов. значительно превышает возможности обычных реле (обычно до 10 000 вольт и 30 ампер).
Электронные и полупроводниковые реле (также называемые твердотельными реле или SSR): переключают токи полностью электронными, без движущихся частей, поэтому они быстрее, тише, меньше, надежнее, и служат дольше, чем электромагнитные реле.К сожалению, они обычно дороже, меньше эффективны и не всегда работают так чисто и предсказуемо (из-за таких проблем, как токи утечки).
Реле таймера и задержки срабатывания: они запускают выходные токи на ограниченный период времени (обычно от доли секунды до примерно 100 часов или четырех дней).
Тепловые реле: они включаются и выключаются, чтобы останавливать такие вещи, как электродвигатели, от перегрева, что-то вроде биметаллических ленточных термостатов.
Реле максимального тока и направленные реле: сконфигурированные различными способами, они предотвращают протекание чрезмерных токов в неправильном направлении по цепи (обычно в оборудовании для выработки электроэнергии, распределения или питания).
Реле дифференциальной защиты: срабатывают при несимметрии тока или напряжения в двух разных частях цепи.
Реле защиты по частоте (иногда называемые реле пониженной и повышенной частоты): Эти твердотельные устройства срабатывают, когда частота переменного тока слишком высока, слишком мала или и того, и другого.

Кто изобрел реле?

Фото: реле широко использовались для коммутации и маршрутизации вызовов на телефонных станциях. например, этот, сделанный в 1952 году.Фото любезно предоставлено Исследовательским центром Гленна НАСА (NASA-GRC).

Реле были изобретены в 1835 году пионером американского электромагнетизма. Джозеф Генри; на демонстрации в колледже Нью-Джерси, Генри использовал небольшой электромагнит, чтобы включать и выключать больший, и предположил, что реле можно использовать для управления электрическими машинами на очень больших расстояниях. Генри применил эту идею к другому изобретению, над которым работал в то время, электрическому телеграфу (предшественнику телефона), который был успешно разработан Уильямом Куком и Чарльзом Уитстоном в Англии и (гораздо более знаменитым) Сэмюэлем Ф.Б. Морс в США. Реле позже использовались в телефонной коммутации и первых электронных компьютерах и оставались чрезвычайно популярными до появления транзисторов в конце 1940-х годов; по словам Бэнкрофта Герарди, в ознаменование 100-летия работы Генри по электромагнетизму, к тому времени только в Соединенных Штатах работало около 70 миллионов реле. Транзисторы — это крошечные электронные компоненты, которые могут выполнять ту же работу, что и реле, работая как усилители или переключатели.Хотя они переключаются быстрее, потребляют гораздо меньше электроэнергии, занимают небольшую часть места и стоят намного меньше, чем реле, они обычно работают только с небольшими токами, поэтому реле все еще используются во многих приложениях. Именно разработка транзисторов подтолкнула компьютерную революцию с середины 20-го века. Но без реле не было бы транзисторов, поэтому реле — и такие пионеры, как Джозеф Генри — тоже заслуживают признания!

Узнать больше

На сайте

Другие сайты

Электромеханическое реле Джозефа Генри: краткое описание того, как Джозеф Генри изобрел реле в 1835 году.
Генри как пионер электротехники Бэнкрофт Герарди, Bell Systems Technical Journal, июль 1932 г. Эта интересная историческая статья из архивов Bell была опубликована в ознаменование столетия электрических открытий Джозефа Генри. Он дает прекрасное представление о важности Генри и о том, как он при своей жизни помог «подключить» мир к электричеству.

Видео

Как сделать реле: довольно простое 2,5-минутное видео-руководство покажет вам, как намотать собственные электромагниты и установить их на плату, чтобы создать собственное самодельное реле.
Как работает автомобильное реле: это короткое и простое видеообъяснение расскажет вам о том, что я объяснил выше. То же объяснение, немного другие слова.

Книги

Простые практичные руководства

СДЕЛАТЬ: Электроника Чарльза Платта. Maker Media, 2015. Эксперимент 7 по исследованию реле — отличное практическое введение. Вы можете открыть реле и поэкспериментировать с внутренними механизмами!
Свидетель: Электроника Роджера Бриджмена.New York: DK, 2007. (Для младших читателей в возрасте 9–12 лет. Включает историю, науку и технологии.)
Телефонные проекты для злого гения Томаса Петруцеллиса. McGraw-Hill Professional, 2008. (Включает некоторые цепи, в которых используются реле.)

Подробные технические книги

Электрические реле: принципы и применение Владимира Гуревича. CRC Press, 2018. После начала краткой истории реле эта книга проведет нас через магнитные принципы, работа релейных контактов, внешний вид и упаковка, а также связанные устройства, такие как герконы.В следующих главах рассматриваются варианты основных реле, включая реле высокого напряжения, тепловые реле и реле времени.
Свидетель: Электроника Роджера Бриджмена. New York: DK, 2007. (Для младших читателей в возрасте 9–12 лет. Включает историю, науку и технологии.)
Телефонные проекты для злого гения Томаса Петруцеллиса. McGraw-Hill Professional, 2008. (Включает некоторые цепи, в которых используются реле.)

История науки

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США.Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2009/2020) Реле. Получено с https://www.explainthatstuff.com/howrelayswork.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Как работают реле? — Объясни это!

Криса Вудфорда. Последнее изменение: 19 августа 2020 г.

Вы можете этого не осознавать, но вы постоянно настороже, остерегаетесь угроз, готовы действовать в любой момент.Миллионы лет эволюции заставили ваш мозг спасти вашу кожу, когда малейшая опасность угрожает вашему существованию. Если вы используете силу инструмент, например, и крошечная щепа летит к вашему глазу, один из ваши ресницы отправят сигнал в ваш мозг, который заставит вас веки закрываются в мгновение ока — достаточно быстро, чтобы защитите свое зрение. Здесь происходит то, что крошечный стимул вызывает гораздо больший и полезный отклик. Вы можете найти тот же трюк работает во всех машинах и электрических приборы, где датчики готовы включить или выключается за доли секунды с помощью умных магнитных переключателей, называемых реле. Давайте подробнее рассмотрим, как они работают!

На фото: типичное реле со снятым пластиковым корпусом. Вы можете увидеть два пружинных контакта слева и катушку электромагнита (красно-коричневый цилиндр медного цвета) справа. В этом реле, когда через катушку протекает ток, он превращает ее в электромагнит. Магнит толкает переключатель влево, сжимая пружинные контакты вместе и замыкая цепь, к которой они прикреплены. Это реле от электронного программатора погружного нагревателя горячей воды.Электронная схема в программаторе включает или выключает магнит в заранее запрограммированное время дня, используя относительно небольшой ток. Это позволяет протекать через пружинные контакты гораздо большему току для питания элемента, который нагревает горячую воду.

Что такое реле?

Реле — это электромагнитный переключатель, управляемый относительно небольшой электрический ток, который может включать или выключать гораздо более мощный электрический Текущий. Сердце реле — электромагнит (катушка с проводом, которая становится временный магнит, когда через него проходит электричество). Вы можете думать о реле как своего рода электрический рычаг: включите его слабым током, и он включает («усиливает») другой прибор используя гораздо больший ток.Почему это полезно? Как имя предполагает, что многие датчики являются невероятно чувствительными частями электронное оборудование и вырабатывают только малые электрические токи. Но часто они нужны нам, чтобы приводить в движение более крупные устройства, использующие большие токи. Реле перекрывают разрыв, позволяя токи, чтобы активировать более крупные. Это означает, что реле могут работать как переключатели. (включение и выключение) или как усилители (преобразование малых токи в более крупные).

Как работают реле

Вот две простые анимации, иллюстрирующие, как реле используют одну цепь для включения второй цепи.

Это пример «нормально разомкнутого» (NO) реле: контакты во второй цепи по умолчанию не подключены и включаются только тогда, когда через магнит протекает ток.Другие реле являются «нормально замкнутыми» (NC; контакты соединены так, что по умолчанию через них протекает ток) и отключаются только тогда, когда срабатывает магнит, растягивая или раздвигая контакты. Наиболее распространены нормально разомкнутые реле.

Вот еще одна анимация, показывающая, как реле связывает две цепи. вместе. По сути, это то же самое, нарисованное немного по-другому. Слева — входная цепь, питаемая от переключателя. или какой-то датчик. Когда этот контур активирован, он питает ток к электромагниту, который замыкает металлический переключатель и активирует вторую, выходную цепь (с правой стороны).Относительно небольшой ток во входной цепи, таким образом, активирует больший ток в выходная цепь:

Входная цепь (синяя петля) отключена, и ток не течет через нее, пока что-то (датчик или замыкание переключателя) не включит ее. Выходная цепь (красная петля) также отключена.
Когда во входной цепи протекает небольшой ток, он активирует электромагнит (показанный здесь темно-синей катушкой), который создает вокруг него магнитное поле.
Электромагнит, находящийся под напряжением, притягивает к себе металлический стержень в выходной цепи, замыкая переключатель и позволяя намного большему току течь через выходную цепь.
В выходной цепи работает сильноточный прибор, например, лампа или электрический двигатель.

Реле на практике

Фото: Еще один взгляд на реле. Вверху: Если смотреть прямо вниз, вы можете увидеть пружинные контакты слева, механизм переключения посередине и катушку электромагнита справа.Внизу: то же реле, снятое спереди.

Реле не всегда включаются; иногда вместо этого они очень услужливо выключают вещи. В Например, для оборудования электростанций и линий электропередачи вы найдете защитных реле , которые срабатывают при возникновении неисправностей, чтобы предотвратить повреждение от таких вещей, как скачки тока. Когда-то для этой цели широко применялись электромагнитные реле, подобные описанным выше. В наши дни электронные реле на основе интегральных схем вместо этого выполняют ту же работу; они измеряют напряжение или ток в цепи и автоматически принимают меры, если они превышают заданное предел.

Реле прочие

Реле высокого напряжения: они специально разработаны для коммутации высоких напряжений и токов. значительно превышает возможности обычных реле (обычно до 10 000 вольт и 30 ампер).
Электронные и полупроводниковые реле (также называемые твердотельными реле или SSR): переключают токи полностью электронными, без движущихся частей, поэтому они быстрее, тише, меньше, надежнее, и служат дольше, чем электромагнитные реле. К сожалению, они обычно дороже, меньше эффективны и не всегда работают так чисто и предсказуемо (из-за таких проблем, как токи утечки).
Реле таймера и задержки срабатывания: они запускают выходные токи на ограниченный период времени (обычно от доли секунды до примерно 100 часов или четырех дней).
Тепловые реле: они включаются и выключаются, чтобы останавливать такие вещи, как электродвигатели, от перегрева, что-то вроде биметаллических ленточных термостатов.
Реле максимального тока и направленные реле: сконфигурированные различными способами, они предотвращают протекание чрезмерных токов в неправильном направлении по цепи (обычно в оборудовании для выработки электроэнергии, распределения или питания).
Реле дифференциальной защиты: срабатывают при несимметрии тока или напряжения в двух разных частях цепи.
Реле защиты по частоте (иногда называемые реле пониженной и повышенной частоты): Эти твердотельные устройства срабатывают, когда частота переменного тока слишком высока, слишком мала или и того, и другого.

Кто изобрел реле?

Фото: реле широко использовались для коммутации и маршрутизации вызовов на телефонных станциях. например, этот, сделанный в 1952 году. Фото любезно предоставлено NASA Glenn Research Center (NASA-GRC).

Реле были изобретены в 1835 году пионером американского электромагнетизма. Джозеф Генри; на демонстрации в колледже Нью-Джерси, Генри использовал небольшой электромагнит, чтобы включать и выключать больший, и предположил, что реле можно использовать для управления электрическими машинами на очень больших расстояниях.Генри применил эту идею к другому изобретению, над которым работал в то время, электрическому телеграфу (предшественнику телефона), который был успешно разработан Уильямом Куком и Чарльзом Уитстоном в Англии и (гораздо более знаменитым) Сэмюэлем Ф. Б. Морзе в Соединенные Штаты. Реле позже использовались в телефонной коммутации и первых электронных компьютерах и оставались чрезвычайно популярными до появления транзисторов в конце 1940-х годов; по словам Бэнкрофта Герарди, в ознаменование 100-летия работы Генри по электромагнетизму, к тому времени только в Соединенных Штатах работало около 70 миллионов реле. Транзисторы — это крошечные электронные компоненты, которые могут выполнять ту же работу, что и реле, работая как усилители или переключатели. Хотя они переключаются быстрее, потребляют гораздо меньше электроэнергии, занимают небольшую часть места и стоят намного меньше, чем реле, они обычно работают только с небольшими токами, поэтому реле все еще используются во многих приложениях. Именно разработка транзисторов подтолкнула компьютерную революцию с середины 20-го века. Но без реле не было бы транзисторов, поэтому реле — и такие пионеры, как Джозеф Генри — тоже заслуживают признания!

Узнать больше

На сайте

Другие сайты

Электромеханическое реле Джозефа Генри: краткое описание того, как Джозеф Генри изобрел реле в 1835 году.
Генри как пионер электротехники Бэнкрофт Герарди, Bell Systems Technical Journal, июль 1932 г. Эта интересная историческая статья из архивов Bell была опубликована в ознаменование столетия электрических открытий Джозефа Генри. Он дает прекрасное представление о важности Генри и о том, как он при своей жизни помог «подключить» мир к электричеству.

Видео

Как сделать реле: довольно простое 2,5-минутное видео-руководство покажет вам, как намотать собственные электромагниты и установить их на плату, чтобы создать собственное самодельное реле.
Как работает автомобильное реле: это короткое и простое видеообъяснение расскажет вам о том, что я объяснил выше. То же объяснение, немного другие слова.

Книги

Простые практичные руководства

СДЕЛАТЬ: Электроника Чарльза Платта. Maker Media, 2015. Эксперимент 7 по исследованию реле — отличное практическое введение. Вы можете открыть реле и поэкспериментировать с внутренними механизмами!
Свидетель: Электроника Роджера Бриджмена.New York: DK, 2007. (Для младших читателей в возрасте 9–12 лет. Включает историю, науку и технологии.)
Телефонные проекты для злого гения Томаса Петруцеллиса. McGraw-Hill Professional, 2008. (Включает некоторые цепи, в которых используются реле.)

Подробные технические книги

Электрические реле: принципы и применение Владимира Гуревича. CRC Press, 2018. После начала краткой истории реле эта книга проведет нас через магнитные принципы, работа релейных контактов, внешний вид и упаковка, а также связанные устройства, такие как герконы.В следующих главах рассматриваются варианты основных реле, включая реле высокого напряжения, тепловые реле и реле времени.
Свидетель: Электроника Роджера Бриджмена. New York: DK, 2007. (Для младших читателей в возрасте 9–12 лет. Включает историю, науку и технологии.)
Телефонные проекты для злого гения Томаса Петруцеллиса. McGraw-Hill Professional, 2008. (Включает некоторые цепи, в которых используются реле.)

История науки

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис.(2009/2020) Реле. Получено с https://www.explainthatstuff.com/howrelayswork.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Как работают реле? — Объясни это!

Криса Вудфорда. Последнее изменение: 19 августа 2020 г.

Вы можете этого не осознавать, но вы постоянно настороже, остерегаетесь угроз, готовы действовать в любой момент.Миллионы лет эволюции заставили ваш мозг спасти вашу кожу, когда малейшая опасность угрожает вашему существованию. Если вы используете силу инструмент, например, и крошечная щепа летит к вашему глазу, один из ваши ресницы отправят сигнал в ваш мозг, который заставит вас веки закрываются в мгновение ока — достаточно быстро, чтобы защитите свое зрение. Здесь происходит то, что крошечный стимул вызывает гораздо больший и полезный отклик. Вы можете найти тот же трюк работает во всех машинах и электрических приборы, где датчики готовы включить или выключается за доли секунды с помощью умных магнитных переключателей, называемых реле.Давайте подробнее рассмотрим, как они работают!

На фото: типичное реле со снятым пластиковым корпусом. Вы можете увидеть два пружинных контакта слева и катушку электромагнита (красно-коричневый цилиндр медного цвета) справа. В этом реле, когда через катушку протекает ток, он превращает ее в электромагнит. Магнит толкает переключатель влево, сжимая пружинные контакты вместе и замыкая цепь, к которой они прикреплены. Это реле от электронного программатора погружного нагревателя горячей воды.Электронная схема в программаторе включает или выключает магнит в заранее запрограммированное время дня, используя относительно небольшой ток. Это позволяет протекать через пружинные контакты гораздо большему току для питания элемента, который нагревает горячую воду.

Что такое реле?

Изображение: Если бы реле были собаками: Предположим, у вас есть огромная свирепая собака, которая так крепко спит, что никогда не просыпается, когда он услышал шум. В качестве сторожевой собаки это было бы бесполезно! Но что, если вы купите еще и маленькую, очень бдительную собаку? Если маленькая собака услышал шум, он начал лаять и разбудил большую собаку, которая могла бы атаковать злоумышленника.Так работают реле: они используйте небольшой электрический ток, чтобы вызвать гораздо больший.

Реле — это электромагнитный переключатель, управляемый относительно небольшой электрический ток, который может включать или выключать гораздо более мощный электрический Текущий. Сердце реле — электромагнит (катушка с проводом, которая становится временный магнит, когда через него проходит электричество). Вы можете думать о реле как своего рода электрический рычаг: включите его слабым током, и он включает («усиливает») другой прибор используя гораздо больший ток.Почему это полезно? Как имя предполагает, что многие датчики являются невероятно чувствительными частями электронное оборудование и вырабатывают только малые электрические токи. Но часто они нужны нам, чтобы приводить в движение более крупные устройства, использующие большие токи. Реле перекрывают разрыв, позволяя токи, чтобы активировать более крупные. Это означает, что реле могут работать как переключатели. (включение и выключение) или как усилители (преобразование малых токи в более крупные).

Как работают реле

Вот две простые анимации, иллюстрирующие, как реле используют одну цепь для включения второй цепи.

Это пример «нормально разомкнутого» (NO) реле: контакты во второй цепи по умолчанию не подключены и включаются только тогда, когда через магнит протекает ток.Другие реле являются «нормально замкнутыми» (NC; контакты соединены так, что по умолчанию через них протекает ток) и отключаются только тогда, когда срабатывает магнит, растягивая или раздвигая контакты. Наиболее распространены нормально разомкнутые реле.

Входная цепь (синяя петля) отключена, и ток не течет через нее, пока что-то (датчик или замыкание переключателя) не включит ее. Выходная цепь (красная петля) также отключена.
Когда во входной цепи протекает небольшой ток, он активирует электромагнит (показанный здесь темно-синей катушкой), который создает вокруг него магнитное поле.
Электромагнит, находящийся под напряжением, притягивает к себе металлический стержень в выходной цепи, замыкая переключатель и позволяя намного большему току течь через выходную цепь.
В выходной цепи работает сильноточный прибор, например, лампа или электрический двигатель.

Реле на практике

Реле не всегда включаются; иногда вместо этого они очень услужливо выключают вещи. В Например, для оборудования электростанций и линий электропередачи вы найдете защитных реле , которые срабатывают при возникновении неисправностей, чтобы предотвратить повреждение от таких вещей, как скачки тока. Когда-то для этой цели широко применялись электромагнитные реле, подобные описанным выше. В наши дни электронные реле на основе интегральных схем вместо этого выполняют ту же работу; они измеряют напряжение или ток в цепи и автоматически принимают меры, если они превышают заданное предел.

Реле прочие

Реле высокого напряжения: они специально разработаны для коммутации высоких напряжений и токов. значительно превышает возможности обычных реле (обычно до 10 000 вольт и 30 ампер).
Электронные и полупроводниковые реле (также называемые твердотельными реле или SSR): переключают токи полностью электронными, без движущихся частей, поэтому они быстрее, тише, меньше, надежнее, и служат дольше, чем электромагнитные реле. К сожалению, они обычно дороже, меньше эффективны и не всегда работают так чисто и предсказуемо (из-за таких проблем, как токи утечки).
Реле таймера и задержки срабатывания: они запускают выходные токи на ограниченный период времени (обычно от доли секунды до примерно 100 часов или четырех дней).
Тепловые реле: они включаются и выключаются, чтобы останавливать такие вещи, как электродвигатели, от перегрева, что-то вроде биметаллических ленточных термостатов.
Реле максимального тока и направленные реле: сконфигурированные различными способами, они предотвращают протекание чрезмерных токов в неправильном направлении по цепи (обычно в оборудовании для выработки электроэнергии, распределения или питания).
Реле дифференциальной защиты: срабатывают при несимметрии тока или напряжения в двух разных частях цепи.
Реле защиты по частоте (иногда называемые реле пониженной и повышенной частоты): Эти твердотельные устройства срабатывают, когда частота переменного тока слишком высока, слишком мала или и того, и другого.

Кто изобрел реле?

Реле были изобретены в 1835 году пионером американского электромагнетизма. Джозеф Генри; на демонстрации в колледже Нью-Джерси, Генри использовал небольшой электромагнит, чтобы включать и выключать больший, и предположил, что реле можно использовать для управления электрическими машинами на очень больших расстояниях.Генри применил эту идею к другому изобретению, над которым работал в то время, электрическому телеграфу (предшественнику телефона), который был успешно разработан Уильямом Куком и Чарльзом Уитстоном в Англии и (гораздо более знаменитым) Сэмюэлем Ф. Б. Морзе в Соединенные Штаты. Реле позже использовались в телефонной коммутации и первых электронных компьютерах и оставались чрезвычайно популярными до появления транзисторов в конце 1940-х годов; по словам Бэнкрофта Герарди, в ознаменование 100-летия работы Генри по электромагнетизму, к тому времени только в Соединенных Штатах работало около 70 миллионов реле. Транзисторы — это крошечные электронные компоненты, которые могут выполнять ту же работу, что и реле, работая как усилители или переключатели. Хотя они переключаются быстрее, потребляют гораздо меньше электроэнергии, занимают небольшую часть места и стоят намного меньше, чем реле, они обычно работают только с небольшими токами, поэтому реле все еще используются во многих приложениях. Именно разработка транзисторов подтолкнула компьютерную революцию с середины 20-го века. Но без реле не было бы транзисторов, поэтому реле — и такие пионеры, как Джозеф Генри — тоже заслуживают признания!

Узнать больше

На сайте

Другие сайты

Электромеханическое реле Джозефа Генри: краткое описание того, как Джозеф Генри изобрел реле в 1835 году.
Генри как пионер электротехники Бэнкрофт Герарди, Bell Systems Technical Journal, июль 1932 г. Эта интересная историческая статья из архивов Bell была опубликована в ознаменование столетия электрических открытий Джозефа Генри. Он дает прекрасное представление о важности Генри и о том, как он при своей жизни помог «подключить» мир к электричеству.

Видео

Как сделать реле: довольно простое 2,5-минутное видео-руководство покажет вам, как намотать собственные электромагниты и установить их на плату, чтобы создать собственное самодельное реле.
Как работает автомобильное реле: это короткое и простое видеообъяснение расскажет вам о том, что я объяснил выше. То же объяснение, немного другие слова.

Книги

Простые практичные руководства

СДЕЛАТЬ: Электроника Чарльза Платта. Maker Media, 2015. Эксперимент 7 по исследованию реле — отличное практическое введение. Вы можете открыть реле и поэкспериментировать с внутренними механизмами!
Свидетель: Электроника Роджера Бриджмена.New York: DK, 2007. (Для младших читателей в возрасте 9–12 лет. Включает историю, науку и технологии.)
Телефонные проекты для злого гения Томаса Петруцеллиса. McGraw-Hill Professional, 2008. (Включает некоторые цепи, в которых используются реле.)

Подробные технические книги

Электрические реле: принципы и применение Владимира Гуревича. CRC Press, 2018. После начала краткой истории реле эта книга проведет нас через магнитные принципы, работа релейных контактов, внешний вид и упаковка, а также связанные устройства, такие как герконы.В следующих главах рассматриваются варианты основных реле, включая реле высокого напряжения, тепловые реле и реле времени.
Свидетель: Электроника Роджера Бриджмена. New York: DK, 2007. (Для младших читателей в возрасте 9–12 лет. Включает историю, науку и технологии.)
Телефонные проекты для злого гения Томаса Петруцеллиса. McGraw-Hill Professional, 2008. (Включает некоторые цепи, в которых используются реле.)

История науки

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис.(2009/2020) Реле. Получено с https://www.explainthatstuff.com/howrelayswork.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Как работают реле? — Объясни это!

Криса Вудфорда. Последнее изменение: 19 августа 2020 г.

Вы можете этого не осознавать, но вы постоянно настороже, остерегаетесь угроз, готовы действовать в любой момент.Миллионы лет эволюции заставили ваш мозг спасти вашу кожу, когда малейшая опасность угрожает вашему существованию. Если вы используете силу инструмент, например, и крошечная щепа летит к вашему глазу, один из ваши ресницы отправят сигнал в ваш мозг, который заставит вас веки закрываются в мгновение ока — достаточно быстро, чтобы защитите свое зрение. Здесь происходит то, что крошечный стимул вызывает гораздо больший и полезный отклик. Вы можете найти тот же трюк работает во всех машинах и электрических приборы, где датчики готовы включить или выключается за доли секунды с помощью умных магнитных переключателей, называемых реле.Давайте подробнее рассмотрим, как они работают!

На фото: типичное реле со снятым пластиковым корпусом. Вы можете увидеть два пружинных контакта слева и катушку электромагнита (красно-коричневый цилиндр медного цвета) справа. В этом реле, когда через катушку протекает ток, он превращает ее в электромагнит. Магнит толкает переключатель влево, сжимая пружинные контакты вместе и замыкая цепь, к которой они прикреплены. Это реле от электронного программатора погружного нагревателя горячей воды.Электронная схема в программаторе включает или выключает магнит в заранее запрограммированное время дня, используя относительно небольшой ток. Это позволяет протекать через пружинные контакты гораздо большему току для питания элемента, который нагревает горячую воду.

Что такое реле?

Изображение: Если бы реле были собаками: Предположим, у вас есть огромная свирепая собака, которая так крепко спит, что никогда не просыпается, когда он услышал шум. В качестве сторожевой собаки это было бы бесполезно! Но что, если вы купите еще и маленькую, очень бдительную собаку? Если маленькая собака услышал шум, он начал лаять и разбудил большую собаку, которая могла бы атаковать злоумышленника.Так работают реле: они используйте небольшой электрический ток, чтобы вызвать гораздо больший.

Реле — это электромагнитный переключатель, управляемый относительно небольшой электрический ток, который может включать или выключать гораздо более мощный электрический Текущий. Сердце реле — электромагнит (катушка с проводом, которая становится временный магнит, когда через него проходит электричество). Вы можете думать о реле как своего рода электрический рычаг: включите его слабым током, и он включает («усиливает») другой прибор используя гораздо больший ток.Почему это полезно? Как имя предполагает, что многие датчики являются невероятно чувствительными частями электронное оборудование и вырабатывают только малые электрические токи. Но часто они нужны нам, чтобы приводить в движение более крупные устройства, использующие большие токи. Реле перекрывают разрыв, позволяя токи, чтобы активировать более крупные. Это означает, что реле могут работать как переключатели. (включение и выключение) или как усилители (преобразование малых токи в более крупные).

Как работают реле

Вот две простые анимации, иллюстрирующие, как реле используют одну цепь для включения второй цепи.

Это пример «нормально разомкнутого» (NO) реле: контакты во второй цепи по умолчанию не подключены и включаются только тогда, когда через магнит протекает ток.Другие реле являются «нормально замкнутыми» (NC; контакты соединены так, что по умолчанию через них протекает ток) и отключаются только тогда, когда срабатывает магнит, растягивая или раздвигая контакты. Наиболее распространены нормально разомкнутые реле.

Входная цепь (синяя петля) отключена, и ток не течет через нее, пока что-то (датчик или замыкание переключателя) не включит ее. Выходная цепь (красная петля) также отключена.
Когда во входной цепи протекает небольшой ток, он активирует электромагнит (показанный здесь темно-синей катушкой), который создает вокруг него магнитное поле.
Электромагнит, находящийся под напряжением, притягивает к себе металлический стержень в выходной цепи, замыкая переключатель и позволяя намного большему току течь через выходную цепь.
В выходной цепи работает сильноточный прибор, например, лампа или электрический двигатель.

Реле на практике

Реле не всегда включаются; иногда вместо этого они очень услужливо выключают вещи. В Например, для оборудования электростанций и линий электропередачи вы найдете защитных реле , которые срабатывают при возникновении неисправностей, чтобы предотвратить повреждение от таких вещей, как скачки тока. Когда-то для этой цели широко применялись электромагнитные реле, подобные описанным выше. В наши дни электронные реле на основе интегральных схем вместо этого выполняют ту же работу; они измеряют напряжение или ток в цепи и автоматически принимают меры, если они превышают заданное предел.

Реле прочие

Реле высокого напряжения: они специально разработаны для коммутации высоких напряжений и токов. значительно превышает возможности обычных реле (обычно до 10 000 вольт и 30 ампер).
Электронные и полупроводниковые реле (также называемые твердотельными реле или SSR): переключают токи полностью электронными, без движущихся частей, поэтому они быстрее, тише, меньше, надежнее, и служат дольше, чем электромагнитные реле. К сожалению, они обычно дороже, меньше эффективны и не всегда работают так чисто и предсказуемо (из-за таких проблем, как токи утечки).
Реле таймера и задержки срабатывания: они запускают выходные токи на ограниченный период времени (обычно от доли секунды до примерно 100 часов или четырех дней).
Тепловые реле: они включаются и выключаются, чтобы останавливать такие вещи, как электродвигатели, от перегрева, что-то вроде биметаллических ленточных термостатов.
Реле максимального тока и направленные реле: сконфигурированные различными способами, они предотвращают протекание чрезмерных токов в неправильном направлении по цепи (обычно в оборудовании для выработки электроэнергии, распределения или питания).
Реле дифференциальной защиты: срабатывают при несимметрии тока или напряжения в двух разных частях цепи.
Реле защиты по частоте (иногда называемые реле пониженной и повышенной частоты): Эти твердотельные устройства срабатывают, когда частота переменного тока слишком высока, слишком мала или и того, и другого.

Кто изобрел реле?

Реле были изобретены в 1835 году пионером американского электромагнетизма. Джозеф Генри; на демонстрации в колледже Нью-Джерси, Генри использовал небольшой электромагнит, чтобы включать и выключать больший, и предположил, что реле можно использовать для управления электрическими машинами на очень больших расстояниях.Генри применил эту идею к другому изобретению, над которым работал в то время, электрическому телеграфу (предшественнику телефона), который был успешно разработан Уильямом Куком и Чарльзом Уитстоном в Англии и (гораздо более знаменитым) Сэмюэлем Ф. Б. Морзе в Соединенные Штаты. Реле позже использовались в телефонной коммутации и первых электронных компьютерах и оставались чрезвычайно популярными до появления транзисторов в конце 1940-х годов; по словам Бэнкрофта Герарди, в ознаменование 100-летия работы Генри по электромагнетизму, к тому времени только в Соединенных Штатах работало около 70 миллионов реле. Транзисторы — это крошечные электронные компоненты, которые могут выполнять ту же работу, что и реле, работая как усилители или переключатели. Хотя они переключаются быстрее, потребляют гораздо меньше электроэнергии, занимают небольшую часть места и стоят намного меньше, чем реле, они обычно работают только с небольшими токами, поэтому реле все еще используются во многих приложениях. Именно разработка транзисторов подтолкнула компьютерную революцию с середины 20-го века. Но без реле не было бы транзисторов, поэтому реле — и такие пионеры, как Джозеф Генри — тоже заслуживают признания!

Узнать больше

На сайте

Другие сайты

Электромеханическое реле Джозефа Генри: краткое описание того, как Джозеф Генри изобрел реле в 1835 году.
Генри как пионер электротехники Бэнкрофт Герарди, Bell Systems Technical Journal, июль 1932 г. Эта интересная историческая статья из архивов Bell была опубликована в ознаменование столетия электрических открытий Джозефа Генри. Он дает прекрасное представление о важности Генри и о том, как он при своей жизни помог «подключить» мир к электричеству.

Видео

Как сделать реле: довольно простое 2,5-минутное видео-руководство покажет вам, как намотать собственные электромагниты и установить их на плату, чтобы создать собственное самодельное реле.
Как работает автомобильное реле: это короткое и простое видеообъяснение расскажет вам о том, что я объяснил выше. То же объяснение, немного другие слова.

Книги

Простые практичные руководства

СДЕЛАТЬ: Электроника Чарльза Платта. Maker Media, 2015. Эксперимент 7 по исследованию реле — отличное практическое введение. Вы можете открыть реле и поэкспериментировать с внутренними механизмами!
Свидетель: Электроника Роджера Бриджмена.New York: DK, 2007. (Для младших читателей в возрасте 9–12 лет. Включает историю, науку и технологии.)
Телефонные проекты для злого гения Томаса Петруцеллиса. McGraw-Hill Professional, 2008. (Включает некоторые цепи, в которых используются реле.)

Подробные технические книги

Электрические реле: принципы и применение Владимира Гуревича. CRC Press, 2018. После начала краткой истории реле эта книга проведет нас через магнитные принципы, работа релейных контактов, внешний вид и упаковка, а также связанные устройства, такие как герконы.В следующих главах рассматриваются варианты основных реле, включая реле высокого напряжения, тепловые реле и реле времени.
Свидетель: Электроника Роджера Бриджмена. New York: DK, 2007. (Для младших читателей в возрасте 9–12 лет. Включает историю, науку и технологии.)
Телефонные проекты для злого гения Томаса Петруцеллиса. McGraw-Hill Professional, 2008. (Включает некоторые цепи, в которых используются реле.)

История науки

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис.(2009/2020) Реле. Получено с https://www.explainthatstuff.com/howrelayswork.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Как работают реле? — Объясни это!

Криса Вудфорда. Последнее изменение: 19 августа 2020 г.

Вы можете этого не осознавать, но вы постоянно настороже, остерегаетесь угроз, готовы действовать в любой момент.Миллионы лет эволюции заставили ваш мозг спасти вашу кожу, когда малейшая опасность угрожает вашему существованию. Если вы используете силу инструмент, например, и крошечная щепа летит к вашему глазу, один из ваши ресницы отправят сигнал в ваш мозг, который заставит вас веки закрываются в мгновение ока — достаточно быстро, чтобы защитите свое зрение. Здесь происходит то, что крошечный стимул вызывает гораздо больший и полезный отклик. Вы можете найти тот же трюк работает во всех машинах и электрических приборы, где датчики готовы включить или выключается за доли секунды с помощью умных магнитных переключателей, называемых реле.Давайте подробнее рассмотрим, как они работают!

На фото: типичное реле со снятым пластиковым корпусом. Вы можете увидеть два пружинных контакта слева и катушку электромагнита (красно-коричневый цилиндр медного цвета) справа. В этом реле, когда через катушку протекает ток, он превращает ее в электромагнит. Магнит толкает переключатель влево, сжимая пружинные контакты вместе и замыкая цепь, к которой они прикреплены. Это реле от электронного программатора погружного нагревателя горячей воды.Электронная схема в программаторе включает или выключает магнит в заранее запрограммированное время дня, используя относительно небольшой ток. Это позволяет протекать через пружинные контакты гораздо большему току для питания элемента, который нагревает горячую воду.

Что такое реле?

Изображение: Если бы реле были собаками: Предположим, у вас есть огромная свирепая собака, которая так крепко спит, что никогда не просыпается, когда он услышал шум. В качестве сторожевой собаки это было бы бесполезно! Но что, если вы купите еще и маленькую, очень бдительную собаку? Если маленькая собака услышал шум, он начал лаять и разбудил большую собаку, которая могла бы атаковать злоумышленника.Так работают реле: они используйте небольшой электрический ток, чтобы вызвать гораздо больший.

Реле — это электромагнитный переключатель, управляемый относительно небольшой электрический ток, который может включать или выключать гораздо более мощный электрический Текущий. Сердце реле — электромагнит (катушка с проводом, которая становится временный магнит, когда через него проходит электричество). Вы можете думать о реле как своего рода электрический рычаг: включите его слабым током, и он включает («усиливает») другой прибор используя гораздо больший ток.Почему это полезно? Как имя предполагает, что многие датчики являются невероятно чувствительными частями электронное оборудование и вырабатывают только малые электрические токи. Но часто они нужны нам, чтобы приводить в движение более крупные устройства, использующие большие токи. Реле перекрывают разрыв, позволяя токи, чтобы активировать более крупные. Это означает, что реле могут работать как переключатели. (включение и выключение) или как усилители (преобразование малых токи в более крупные).

Как работают реле

Вот две простые анимации, иллюстрирующие, как реле используют одну цепь для включения второй цепи.

Это пример «нормально разомкнутого» (NO) реле: контакты во второй цепи по умолчанию не подключены и включаются только тогда, когда через магнит протекает ток.Другие реле являются «нормально замкнутыми» (NC; контакты соединены так, что по умолчанию через них протекает ток) и отключаются только тогда, когда срабатывает магнит, растягивая или раздвигая контакты. Наиболее распространены нормально разомкнутые реле.

Входная цепь (синяя петля) отключена, и ток не течет через нее, пока что-то (датчик или замыкание переключателя) не включит ее. Выходная цепь (красная петля) также отключена.
Когда во входной цепи протекает небольшой ток, он активирует электромагнит (показанный здесь темно-синей катушкой), который создает вокруг него магнитное поле.
Электромагнит, находящийся под напряжением, притягивает к себе металлический стержень в выходной цепи, замыкая переключатель и позволяя намного большему току течь через выходную цепь.
В выходной цепи работает сильноточный прибор, например, лампа или электрический двигатель.

Реле на практике

Реле не всегда включаются; иногда вместо этого они очень услужливо выключают вещи. В Например, для оборудования электростанций и линий электропередачи вы найдете защитных реле , которые срабатывают при возникновении неисправностей, чтобы предотвратить повреждение от таких вещей, как скачки тока. Когда-то для этой цели широко применялись электромагнитные реле, подобные описанным выше. В наши дни электронные реле на основе интегральных схем вместо этого выполняют ту же работу; они измеряют напряжение или ток в цепи и автоматически принимают меры, если они превышают заданное предел.

Реле прочие

Реле высокого напряжения: они специально разработаны для коммутации высоких напряжений и токов. значительно превышает возможности обычных реле (обычно до 10 000 вольт и 30 ампер).
Электронные и полупроводниковые реле (также называемые твердотельными реле или SSR): переключают токи полностью электронными, без движущихся частей, поэтому они быстрее, тише, меньше, надежнее, и служат дольше, чем электромагнитные реле. К сожалению, они обычно дороже, меньше эффективны и не всегда работают так чисто и предсказуемо (из-за таких проблем, как токи утечки).
Реле таймера и задержки срабатывания: они запускают выходные токи на ограниченный период времени (обычно от доли секунды до примерно 100 часов или четырех дней).
Тепловые реле: они включаются и выключаются, чтобы останавливать такие вещи, как электродвигатели, от перегрева, что-то вроде биметаллических ленточных термостатов.
Реле максимального тока и направленные реле: сконфигурированные различными способами, они предотвращают протекание чрезмерных токов в неправильном направлении по цепи (обычно в оборудовании для выработки электроэнергии, распределения или питания).
Реле дифференциальной защиты: срабатывают при несимметрии тока или напряжения в двух разных частях цепи.
Реле защиты по частоте (иногда называемые реле пониженной и повышенной частоты): Эти твердотельные устройства срабатывают, когда частота переменного тока слишком высока, слишком мала или и того, и другого.

Кто изобрел реле?

Реле были изобретены в 1835 году пионером американского электромагнетизма. Джозеф Генри; на демонстрации в колледже Нью-Джерси, Генри использовал небольшой электромагнит, чтобы включать и выключать больший, и предположил, что реле можно использовать для управления электрическими машинами на очень больших расстояниях.Генри применил эту идею к другому изобретению, над которым работал в то время, электрическому телеграфу (предшественнику телефона), который был успешно разработан Уильямом Куком и Чарльзом Уитстоном в Англии и (гораздо более знаменитым) Сэмюэлем Ф. Б. Морзе в Соединенные Штаты. Реле позже использовались в телефонной коммутации и первых электронных компьютерах и оставались чрезвычайно популярными до появления транзисторов в конце 1940-х годов; по словам Бэнкрофта Герарди, в ознаменование 100-летия работы Генри по электромагнетизму, к тому времени только в Соединенных Штатах работало около 70 миллионов реле. Транзисторы — это крошечные электронные компоненты, которые могут выполнять ту же работу, что и реле, работая как усилители или переключатели. Хотя они переключаются быстрее, потребляют гораздо меньше электроэнергии, занимают небольшую часть места и стоят намного меньше, чем реле, они обычно работают только с небольшими токами, поэтому реле все еще используются во многих приложениях. Именно разработка транзисторов подтолкнула компьютерную революцию с середины 20-го века. Но без реле не было бы транзисторов, поэтому реле — и такие пионеры, как Джозеф Генри — тоже заслуживают признания!

Узнать больше

На сайте

Другие сайты

Электромеханическое реле Джозефа Генри: краткое описание того, как Джозеф Генри изобрел реле в 1835 году.
Генри как пионер электротехники Бэнкрофт Герарди, Bell Systems Technical Journal, июль 1932 г. Эта интересная историческая статья из архивов Bell была опубликована в ознаменование столетия электрических открытий Джозефа Генри. Он дает прекрасное представление о важности Генри и о том, как он при своей жизни помог «подключить» мир к электричеству.

Видео

Как сделать реле: довольно простое 2,5-минутное видео-руководство покажет вам, как намотать собственные электромагниты и установить их на плату, чтобы создать собственное самодельное реле.
Как работает автомобильное реле: это короткое и простое видеообъяснение расскажет вам о том, что я объяснил выше. То же объяснение, немного другие слова.

Книги

Простые практичные руководства

СДЕЛАТЬ: Электроника Чарльза Платта. Maker Media, 2015. Эксперимент 7 по исследованию реле — отличное практическое введение. Вы можете открыть реле и поэкспериментировать с внутренними механизмами!
Свидетель: Электроника Роджера Бриджмена.New York: DK, 2007. (Для младших читателей в возрасте 9–12 лет. Включает историю, науку и технологии.)
Телефонные проекты для злого гения Томаса Петруцеллиса. McGraw-Hill Professional, 2008. (Включает некоторые цепи, в которых используются реле.)

Подробные технические книги

Электрические реле: принципы и применение Владимира Гуревича. CRC Press, 2018. После начала краткой истории реле эта книга проведет нас через магнитные принципы, работа релейных контактов, внешний вид и упаковка, а также связанные устройства, такие как герконы.В следующих главах рассматриваются варианты основных реле, включая реле высокого напряжения, тепловые реле и реле времени.
Свидетель: Электроника Роджера Бриджмена. New York: DK, 2007. (Для младших читателей в возрасте 9–12 лет. Включает историю, науку и технологии.)
Телефонные проекты для злого гения Томаса Петруцеллиса. McGraw-Hill Professional, 2008. (Включает некоторые цепи, в которых используются реле.)

История науки

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис.(2009/2020) Реле. Получено с https://www.explainthatstuff.com/howrelayswork.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Реле электромагнитное

Реле — это электромагнитный переключатель, используемый для переключения высокого напряжения или тока с использованием цепей малой мощности. Например, мы можем использовать его для управления бытовой техникой с помощью обычной низковольтной электронной схемы. Электромагнитные реле используют электромагнит для механического приведения в действие механизма переключения.Он также обеспечивает изоляцию между цепями малой мощности и цепями высокой мощности.

Внутренняя схема реле

Из приведенной выше схемы можно понять устройство и работу реле. Основная часть реле — это электромагнит. Электромагнит состоит из катушки с проволокой, намотанной вокруг сердечника из мягкого железа, который обеспечивает путь для магнитного потока с низким сопротивлением. Он также состоит из подвижного стального якоря и одного или нескольких наборов контактов. Они удерживаются пружиной в таком положении, как показано на диаграмме выше.

Обычно реле SPDT имеет 5 клемм. Два из них используются для энергии электромагнита, а три других — COM, NO, NC. COM означает общий, NO означает нормально открытый, а NC означает нормально закрытый. Когда на электромагнит не подается напряжение, якорь будет подключен к нормально замкнутому контакту. Таким образом, COM и NC будут связаны. Когда электромагнит находится под напряжением, электромагнит притягивает якорь железа, и он будет подключен к нормально разомкнутому контакту. Таким образом, COM и NO будут соединены.

Символы реле

Перед выбором реле необходимо учесть различные параметры, чтобы обеспечить безопасность и срок службы.Основные параметры…

Номинальные характеристики катушки
Контактные данные
Изменения во времени
Корпус и установка

Номинал катушки

Для реле, работающих от постоянного тока, указаны напряжение возбуждения электромагнита и сопротивление катушки, а для реле, работающих от переменного тока, указаны номинальные значения переменного напряжения и ВА.

Рейтинг контактов

Обычно используемые характеристики контактов — это максимальное напряжение и ток, которые он может выдерживать непрерывно.

Изменения во времени

Также известно как время работы. Время включения (включения) — это время, необходимое реле для включения контакта после включения электромагнита, а время выключения (выключения) — это время, необходимое для выключения контакта после отключения питания реле. В некоторых приложениях, таких как ИБП, это время критично.

Корпус и установка

Реле

выпускаются в корпусе и в открытом исполнении. Если реле используются в шкафу устройства, то можно использовать открытый тип исполнения.Однако если есть вероятность скопления пыли на электрические контакты, лучше использовать реле закрытого типа. Также существует вероятность искры в контактах, поэтому во взрывоопасных средах необходимо выбирать правильно закрытое реле.

Электромагнитные реле

Электромагнитные реле. Виды и работа. Устройство и применение

По конструктивным особенностям исполнительных элементов электромагнитные реле делятся на:

По области применения реле:

По мощности сигнала управления:

По быстродействию управления:

По виду напряжения управления:

Реле постоянного тока разделяют:

Реле переменного тока не имеют таких недостатков, у них есть свои отрицательные моменты:

По защищенности от внешних факторов реле разделяют:

К таким реле времени предъявляются специальные требования:

Структуру электромагнитного реле можно разделить на его отдельные составные элементы следующим образом:

Основные параметры реле:

Преимущества

Недостатки

Электромагнитные реле, функционирующие в качестве релейной защиты, получили популярность из-за следующих достоинств:

Похожие темы:

Модульные контакторы

Виды реле и применение

Релейная защита. Виды и устройство. Принцип работы.Особенности

Реле тока. Виды и устройство, Принцип действия. Как выбрать

Промежуточные реле. Разновидности и особенности. Принцип действия

устройство, виды, маркировка, подключение и регулировка

Основы исполнения привода

Основополагающие принципы работы ЭМР

Общее строение прибора

Действие релейной электромагнитной системы

Электрические контактные группы реле

Особенности прохождения токов нагрузки

Тип материала контактов реле

Типичное исполнение контактов ЭМР

Особенности исполнения соединительных элементов

Тонкости применения приборов

Приемы защиты от обратного напряжения

Маркировка электромагнитных релейных приборов

Выводы и полезное видео по теме

Электромагнитное реле | Практическая электроника

Простейший электромагнит

Внешний вид электромагнитного реле

Как работает электромагнитное реле

Как проверить электромагнитное реле

Плюсы и минусы электромагнитного реле

Плюсы

Минусы

Электромагнитное реле, что это такое, какой принцип действия?

Что такое электромагнитное реле

Конструкция и устройство

Принцип работы

Виды реле

Плюсы и минусы

Реле постоянного и переменного тока, чем они отличаются

Где используется и как выбрать электромагнитное реле

Как расшифровывается vdc, vac и что означают значения на корпусе реле

Схемы подключения

Как обозначается реле на принципиальной схеме

Что такое реле времени, для чего нужно и где используется

Как проверить реле на работоспособность

Ведущие производители

Где можно купить реле

Как это работает. Видео

Видео: как проверить на работоспособность?

Как восстановить?

Заключение

что это, как работает, виды, проверка

Что такое электромагнитное реле, устройство, назначение

Виды электромагнитных реле

По электрическим параметрам

По исполнению

Виды контактных групп

Электромагнитные реле на схемах: обмотки, контактные группы

Основные технические характеристики, плюсы и минусы, область применения

Как проверить электромагнитное реле

Если мультиметра нет

Проверяем контакты

Электромагнитное реле | Электрика в квартире, ремонт бытовых электроприборов

Устройство электромагнитного реле

Принцип действия электромагнитного реле

Плюсы электромагнитных реле

Минусы электромагнитных реле

Что такое электромагнитное реле? — Определение и типы
