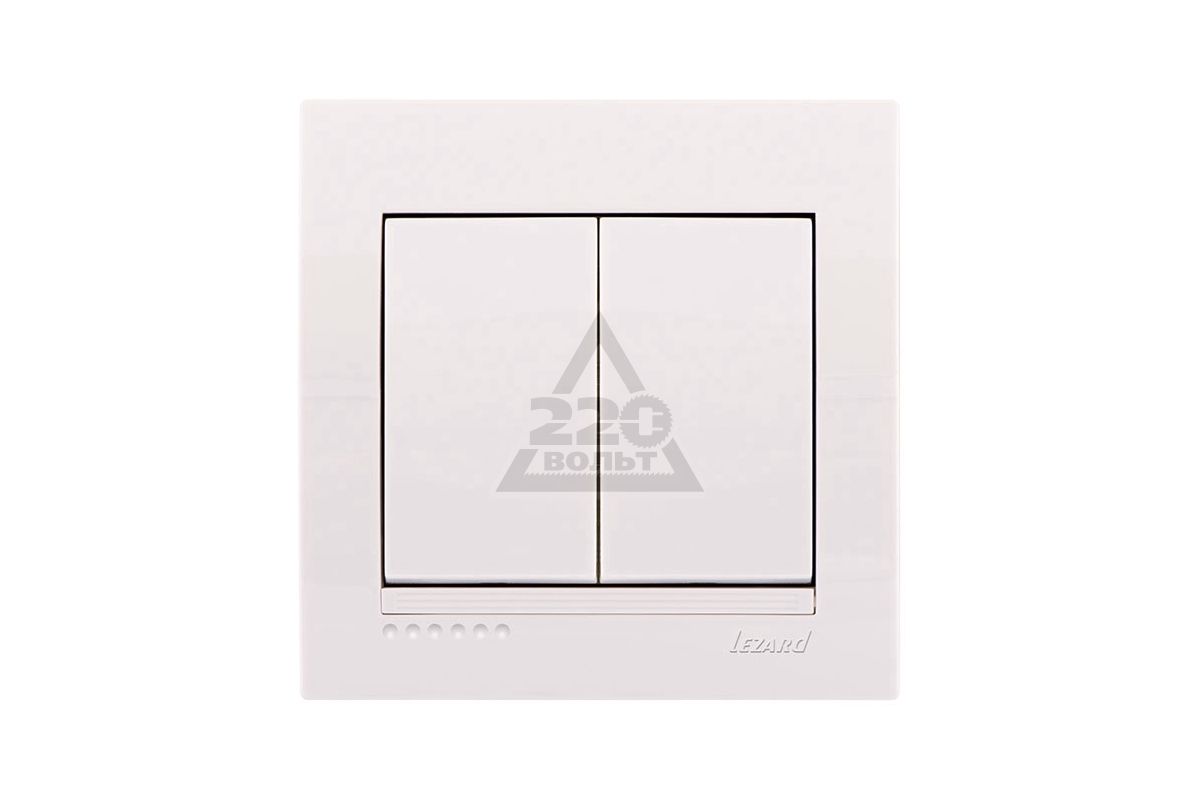

Двухклавишные выключатели пользуются достаточно большой популярностью. Существуют различные варианты их подключения к электрической сети. Они могут управлять различными цепями крупной люстры, разными светильниками или группами осветительных приборов. Двухкнопочный выключатель делает управление системой освещения более удобным, а также сокращает затраты электроэнергии, позволяя включать только те лампы, которые необходимы в данный момент. Такие электроустановочные изделия могут выпускаться в разных вариантах. Поэтому перед тем, как покупать выключатель, обратите внимание на его основные технические характеристики.

Конструкция

Двойной выключатель обычно производится в виде обычного ключа — каждая его кнопка управляет только одной электрической линией. Такие устройства имеют небольшую стоимость, однако они удобны далеко не во всех случаях. Если вы хотите включать и отключать освещение сразу из двух мест, вам стоит приобрести двухклавишный выключатель проходного типа.

В такой конструкции кнопка не размыкает электрическую цепь, а активирует другую линию — соответственно, если на двух проходных выключателях клавиши будут находиться в одинаковом положении, это приведёт к включению ламп. Подобные приспособления устанавливаются в крупных залах, в длинных коридорах и переходах, а также на лестничных площадках.

Существуют и приспособления, предназначенные для управления электрической линией из трёх или пяти мест одновременно. Они представляют собой 2-х-клавишные выключатели перекрёстного типа. Каждая из их клавиш соединяется с двумя входящими и исходящими линиями. Соответственно, к ним можно подключить два проходных выключателя или собрать конструкцию из трёх перекрёстных и двух проходных устройств. Подобные электроустановочные изделия нередко применяются в крупных залах и на лестничных площадках многоквартирных домов.

Сдвоенный выключатель может быть двухполюсным. В таком случае он отключает не только фазную, но и нулевую линию. Такие приспособления предназначаются для установки в помещениях с повышенным уровнем опасности возгорания — например, предназначенных для хранения горючих веществ или имеющих большую степень запылённости.

Электротехнические параметры

Покупая выключатель 2-клавишный, обязательно обратите внимание на разрешённый уровень напряжения. Конечно, в большинстве сетей используется напряжение 220 В, но перегрузки и колебания характеристик тока нельзя назвать большой редкостью. Поэтому многие специалисты рекомендуют приобретать электроустановочные изделия, рассчитанные на напряжение 250 В.

Также выключатель с 2 клавишами должен соответствовать мощности, подключённых к нему приборов. Как правило, эти устройства имеют определённую пропускную способность по силе тока. Чтобы определить её минимальный уровень, следует разделить суммарный показатель мощности системы освещения на уровень напряжения и прибавить к итоговому значению резерв в размере 30–50%. Наиболее распространёнными являются электроустановочные изделия с пропускной способностью 6, 10 и 16 А. Первые подойдут для работы со светодиодными и энергосберегающими светильниками, а два последних варианта стоит выбирать для галогеновых и приборов и ламп накаливания.

Особые приспособления

Двухклавишные кнопочные выключатели могут оснащаться небольшой неоновой лампочкой или светодиодом. Подобные приспособления делают электроустановочные изделия хорошо различимыми в любое время суток. Они не требуют больших затрат электроэнергии — как правило, речь идёт о мощности в десятые или сотые доли ватта.

Выключатель 2х-клавишный может предназначаться не только для управления освещением. Подпружиненные устройства устанавливаются в систему управления жалюзи или ролетами. При отсутствии давления пружины возвращают клавиши в исходные позиции, отключая электродвигатели. Это помогает выбрать точный уровень высоты упомянутых аксессуаров.

Двухклавишный выключатель света с подпружиненным механизмом может быть объединён с диммером. Соответственно, нажатие на кнопку будет приводить не полное отключение ламп, а изменение яркости их свечения. Такие приспособления обеспечивают максимальное удобство управления системой освещения и помогают экономить электроэнергию, однако они имеют немалую стоимость.

Дизайн

Двойной выключатель света, как и другие электроустановочные изделия, может иметь самые разные расцветки — однотонные, комбинированные и имитирующие определённую текстуру. Они также могут отличаться по форме декоративных накладок и функциональных элементов. Стоит обратить внимание и на материал, из которого изготовлены клавиши. Алюминиевые кнопки более надёжны — они устойчивы к повреждениям и к истиранию. Декоративные рамки, располагающиеся вокруг механизма, также могут изготавливаться из различных материалов — они могут быть не только пластиковыми, но также деревянными, металлическими, стеклянными, или могут изготавливаться из натурального и искусственного камня.

Как подключить двухклавишный выключатель света. Видео

Материалы и инструменты

1. Отвертка (крестовая и плоская)

2. Бокорез

3. Монтажный нож

4. Пассатижи

5. Уровень

6. Клеммники

7. Электропровода

8. Монтажная коробка

9. Двойной выключатель

10. Изолента

Схема подключения двойного выключателя

Заземляющий и нулевой провод напрямую проходят через распределительную коробку. В ней их концы разделяют на две части каждый, которые подключают к двум светильникам.

К двойному выключателю через распределительную коробку проходит только фазный провод. От выключателя к лампам будут идти два отдельных провода.

Установка электропроводов

Монтаж электропроводов при подключении двухлавишного віключателя света происходит по вышеуказанной схеме.

Сложность может быть только в одном. Если в комнате уже сделан ремонт провода нужно устанавливать в специальных гофротрубах или кабель-каналах. Но, когда здание только строится или делается ремонт, провода устанавливаются под штукатуркой.

При подключении проводов к сети обязательно нужно выключить электричество на щитке.

Как подключить двухлавишный выключатель

1. Снимем изоляцию на концах проводов на отрезке 10 см.

2. На двойном выключателе ищем клеммы или зажимы для фазного и выходного проводов. Зажим L предназначен для фазного провода, на противоположной стороне другой зажим или клемма — для выходного провода.

3. Провода присоединяются к клеммам или зажимам.

4. Устанавливаем устройство выключателя в монтажную коробку.

5. Если выключатель имеют рамку и клавиши, которые снимаются, их нужно снять.

6. Устанавливаем основу двухлавишного выключателя.

7. Прикрепляем рамку и клавиши выключателя.

На этом подсоединение двойного выключателя окончено.

Как подключить двойной выключатель: видео

Более подробно процесс, как подсоединить двойной выключатель к проводу, показан в видео:

Больше информации

Задать вопрос

Подключение двухклавишного переключателя света – RozetkaOnline.COM

Для того чтобы правильно подключить двухклавишный переключатель света, давайте сперва рассмотрим схему его работы и разберемся в ней.

Чаще всего, двухклавишными выпускаются именно проходные переключатели, но некоторые производители в коллекциях своих электроустановочных изделий предлагают и двухклавишные перекрестные переключатели, подключение которых различается.

В данном случае представлена схема подключения системы из двух двойных проходных переключателей. Из неё ясно видно, что такой двойной проходной выключатель представляет из себя объединенные в одном корпусе два одинарных, каждый со своей клавишей. Соответственно и подключение проводов выполняется аналогично, т.е. если вы знаете как подключить одноклавишный проходной выключатель, вы с легкостью установите и такой. Единственная разница заключается в количестве одновременно подключаемых проводов, чтобы не запутаться, ниже представлена схема подключения проводов к двухклавишному переключателю света.



В качестве примера для установки возьмем механизм двухклавишного проходного выключателя ABB Busch-Jaeger, из уже хорошо знакомой нам серии Basic55.

Как и большую часть работ в электромонтаже, начинать установку следует с отключения подачи электрического тока. Обычно для этого необходимо выключить автоматический выключатель или иные защитные устройства для этой группы в учетно-распределительном щите.

Установку двойного проходного переключателя начинаем с подготовки проводов к подключению. Согласно стандартной схеме, рассмотренной нами ранее, для работы ему требуется шесть проводов, обычно это пара трехжильных кабелей. Укорачиваем их, провода должны выступать от края подрозеткника на 60-80мм.

Затем снимаем оплетку и изоляцию с концов жил на расстояние 10-14мм, как показано на изображении ниже.

Для большего удобства, на суппорте механизма розетки ABB Busch-Jaeger серии Basic55 отмечены допустимые размеры снятия изоляции с жил проводов, по которым можно ориентироваться.

После этого можно приступать к подключению проводов к механизму проходного выключателя. Маркировка клемм на его тыльной стороне выглядит следующим образом, подробное описание назначения которых вы можете узнать из нашей статьи «Cхема подключения двухклавишного проходного выключателя (переключателя)».

Как видите по маркировкам, все зажимы на механизме переключателя разделены на две группы «1» и «2», что соответствует количеству проходных выключателей, из которых он состоит. Самое главное при подключении верно подсоединить общие управляющие провода к контактам “L1” и “L2″, в нашем случае это БЕЛЫЕ жилы кабелей.

Для удобства, лучше всего подключать последвательно, сперва первую группу проводов в клеммы с обозначением «1».

А затем вторую группу, в клеммы с маркировкой «2». В итоге у вас должно получится следующее.



Далее, аккуратно укладываем провода в подрозетнике и устанавливаем механизм двойного проходного выключателя.

Выравниваем строго горизонтально, по уровню и затягиваем крепежные винты, лучше всего использовать те, что идут вместе с подрозетником. Фиксация на «ушках», встроенных в механизм не всегда достаточно надежна и применяется лишь в случаях, когда нет другой возможности.

После чего устанавливаем рамку. В нашем случае двойной проходной выключатель света совмещен в одном блоке с розеткой, поэтому у них общая двойная рамка.

Для её крепления используется спецальный пластиковый фиксатор, которы вставляется в пазы суппорт и надежно крепит декоративную рамку.

Осталось установить клавиши на проходной выключатель, после чего можно включить подачу электричества и проверить его работу. Если все работает правильно, то на этом установка двухклавишного переключателя света завершена.



Если у вас возникли сложности при подключении или вы не нашли ответов на свои вопросы по двухклавишному проходному переключателю в статье, пишите их в комментариях к материалу, постараемся всем помочь!

Как подключить двойной выключатель на две лампочки

Если нужно настроить включение и выключение двух источников света из одной точки, без выключателя с двумя кнопками не обойтись. Он потребуется и если в комнате висит люстра на 2 или три лампы, в таком случае появится возможность регулировки количества включенных осветительных приборов: каждая клавиша подключается к одной или двум лампочкам. Именно поэтому вопрос, как подключить двойной выключатель на 2 лампочки, актуален для каждого хозяина.

Конструкция электровыключателя

Двухклавишный выключатель очень похож на обычный одинарный, различие лишь в количестве контактов и кнопок. В конструкцию устройства входят:

• рамка;
• механизм для электроустановки;
• клавиши.

Подключение двухклавишного выключателя на две лампочки осуществляется при помощи одного из двух типов зажимов:

• клеммные, которые считаются самыми удобными, для использования достаточно зачистить провода и подсоединить к клемме;
• винтовые, которые фиксируют провод по мере закручивания винта.

Меры безопасности

Любое взаимодействие с электроприборами должно осуществляться в соответствии с техникой безопасности. Подключение двойного выключателя света может стать опасным, если не соблюдать следующие правила:

• Сначала необходимо отключить электроэнергию и обязательно удостовериться в отсутствии напряжения.
• Подсоединение двухклавишного выключателя должно осуществляться только по схеме.
• Изоляция на используемых инструментах должна быть целой, без повреждений и трещин;
• Перед началом работы желательно пометить маркером фазу и ноль, чтобы не перепутать, если провода одного цвета.

Если все условия правильно соблюдены, то подключение двойного выключателя на две лампочки станет максимально безопасным.

Необходимые инструменты

Перед началом работы нужно подготовить следующие инструменты:

• отвертка крестового типа
• отвертка с индикатором, чтобы проверять отсутствие напряжения в сети;
• нож или специальный инструмент, который очищает провода от изоляции;
• пассатижи или обжимные наконечники.

Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии (штукатурка, гипс и т.д.).

Схема подключения

Перед началом монтирования обязательно надо ознакомиться с правилами установки. Схема подключения двойного выключателя легкая, главное – разобраться с основными принципами монтажа.

Через двухклавишный выключатель должна проходить только фаза, а земля и рабочий ноль идут к источникам света напрямую из распределительной коробки. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки. Если это фаза, то светодиод на отвертке загорится, если ноль — нет.

При правильном подключении выключатель будет разрывать фазу, если перепутать ее с нулем, то при смене лампы в светильнике может ударить током.

Фазный контакт присоединяется ко входной клемме и закрепляется, а отходящие контакты предназначены для двух отдельных источников света. Если один провод идет сразу на несколько ламп, то они подсоединяются параллельно. Пример схемы, как подключить двойной выключатель на две лампочки, на фото:

Процесс монтажа

Перед разбором информации о том, как подключить двойной выключатель на две лампочки, необходимо определиться, какой вид выключателя у вас имеется в наличии: для открытой или скрытой установки. Процесс монтажа этих двух разновидностей отличается друг от друга, рассмотрим их подробнее.

Открытая установка

Прелесть таких двухклавишных выключателей в том, что для их подключения не обязательно нужно штробить стену, чтобы спрятать начинку устройства (она помещена в сам корпус), а провода можно спрятать в кабель-канал. Работа осуществляется согласно следующим этапам:

1. Определяется фазный провод и подводится к месту установки выключателя.
2. На стену прикрепляется специальная негорючая накладка из соображений пожаробезопасности. Если стена бетонная и без обоев, можно крепить корпус прямо на нее.
3. Пластмассовые клавиши снимаются.
4. Фазный провод прикрепляется внутри коробки ко входящему контакту. Он единственный на одной стороне выключателя, напротив находятся два исходящих контакта, к которым крепятся провода от источников света. Их заводят в коробку и разводят на освет. приборы. Ориентируйтесь на схему, указанную на обратной стороне выключателя.

Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. После этого монтируется крышка и клавиши.

Скрытая установка

Для второго типа монтажа потребуется перфоратор, последовательность действий следующая:

1. Измерьте диаметр монтажной коробки и подберите коронку (насадку на инструмент) соответствующего размера.
2. Используя коронку, проделываем круглую прорезь в стене и стамеской убираем вырезанные куски.
3. Штробим стену для электропроводки. Штроба идет либо в сторону распред коробки, при этом строго вертикально.
4. В готовом пластиковом корпусе установочной коробки выключателя света проделываются отверстия для проводов.
5. Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка. Лишний раствор удаляется, поверхность выравнивается при помощи шпателя.
6. Провода подключать надо так же, как и при установке открытого выключателя: фаза к входящему контакту, остальные два провода – к исходящим.
7. Устройство устанавливается в отверстие и фиксируется при помощи зажимов, сверху устанавливается рамка.
8. Монтируются обе клавиши.

Подключение двойного выключателя света перестанет казаться сложным делом, если изучить схему и не пропускать важные этапы работы. Главное – внимательность и соблюдение правил техники безопасности.

Как починить выключатель света — починка выключателя

В том случае, когда какой-то из комнатных выключателей перестал функционировать, совершенно нет необходимости сразу же звать на помощь электрика, так как отремонтировать выключатель света, как правило, можно самостоятельно. Поломка подобного рода чаще происходит только из-за плохого контакта в узле автоматического переключателя, пластинки которого с течением времени покрываются нагаром, возникающим от постоянного искрения. Для возобновления трудоспособности данного узла нужно просто подчистить контактные части переключателя, впоследствии чего устройство прослужит еще длительное время.

Предварительные процедуры

Отключение электричества

Прежде всего, важно помнить, что перед тем как починить выключатель света, какое-то иное электрооборудование или какую-то часть проводки, необходимо отключить электропитание в месте проведения работ. К ремонту поломки следует приступать только после того, как будет отключен линейный автомат, непосредственно через который электричество подается в данное помещение.

Для того чтобы произвести ремонт сломанного выключателя, понадобятся следующие инструменты и устройства:

• мультиметр либо обычный индикатор вида «отвёртка»;
• небольшая шкурка;
• маркер;
• стандартная отвёртка необходимого объема.

Как произвести разборку и чистку контактов

Разборка и чистка контактов

Когда выключатель работает не всегда, то фактор поломки содержится, скорее, в подгоревших контактах системы коммутации. Этапы проведения ремонта в данном случае выглядят таким образом:

1. После того как автомат электропитания будет выключен, стоит еще раз проверить, что электричества нет, для этого устанавливают в розетку индикаторную отвертку или мультиметр.
2. Затем необходимо тонкой узкой отверткой подцепить край кнопки выключателя и произвести ее демонтаж с корпуса, двойной выключатель снимается подобным образом. При снятии кнопок прилагать усилия нет необходимости, так как они чаще снимаются без труда.
3. Следующим этапом также подцепляют за край пластиковое обрамление корпуса выключателя и убирают его.
4. Далее снова используют индикаторную отвертку, еще раз удостоверяясь в том, что напряжения на клеммах демонтируемого устройства нет.
5. В случае, когда выключатель двухклавишный, необходимо пометить маркером провод, подводящий электричество и являющийся общим для двух режимов включения.
6. На следующем шаге при помощи отвертки ослабляют затяжку 2-ух винтов, находящихся по краям от корпуса выключателя, впоследствии чего их следует вынуть из пластикового подрозетника.
7. В дальнейшем изоляционной лентой обматывают оголённые подводящие провода и подключают отключенный ранее автомат, если это необходимо, например, чтобы подтвердить тот факт, что поломка содержится именно в выключателе.

Очень важно в процессе разборки внутренней системы устройства все снятые с него части по порядку располагать на столе, если у человека, занимающегося ремонтом нет опыта в данном деле, то можно фотографировать выключатель на каждом шаге разборки.

Изоляция проводов

Контакты, подлежащие чистке, находятся на пластмассовом основании, выглядящем как полусфера, они располагаются под кнопкой выключателя. Их наверняка можно найти по отличительным признакам нагара темной расцветки, которая появляется в результате искрения и, как правило, они же являются главной предпосылкой поломки.

Для того чтобы отчистить контакты от гари и грязи, можно воспользоваться небольшой мелкозернистой шкуркой.

Монтаж выключателя

Подключение двухклавишного выключателя

После того как выключателя света отремонтирован, нужно установить его на свое место, исполнять необходимо все тоже самое, но в обратном порядке. В случае появления затруднений можно использовать фото, если они есть, которые делались при демонтировании устройства.

С самого начала к одной из клемм присоединяют выделенный маркером провод, а затем и все оставшиеся провода. Потом фиксируют устройство в подрозетнике и устанавливают на свое место обрамление корпуса и украшающую крышку.

Часто случается так, что крышку никак не получается закрепить на основании устройства. В данном ситуации необходимо на пару оборотов выкрутить болты, которые удерживают корпус выключателя в подрозетнике, и после фиксации всех элементов снова затянуть их. В случае верного расположения корпуса крышка выключателя обязана подходить к нему в отсутствии каких-то усилий.

Только завершив окончательно все работы по ремонту выключателя, разрешается включать автомат и испытывать работоспособность выключателя. В данном варианте советуют проверить устройство некоторое количество раз, это позволит удостовериться в том, что искрение пропало и то, что выключатель будет работать исправно.

Снизить возможность обгорания контактов получается в том случае, если в комнате будут установлены осветительные устройства и лампочки наименьшей силы.

Видео

Инструкция по подключению двухклавишного выключателя:

Подключение выключателей света с любым количеством клавиш

Сейчас никого не удивляют блага цивилизации. Приходя в помещение, мы не задумываясь протягиваем руку для того, чтобы включить освещение.

При проведении ремонта или выхода из строя электрик обязан знать, как производится установка выключателя. При ремонте производятся две операции: сначала необходимо удалить неисправное, а затем произвести монтаж коммутационного устройства.

Как снять выключатель

При выходе из строя электровыключателя его необходимо демонтировать. Для этого электрик должен придерживаться определенного алгоритма. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.

Для этого вывешивается предупредительный плакат с надписью «Не включать! Работают люди». Только после этого возможна замена выключателя. Прежде всего, необходимо удалить клавиши.

Для чего тонкой отверткой аккуратно поддевают и удаляют клавишу. Следующим этапом удаляют декоративную накладку. Откручивают винты крепления декоративной рамки к пластиковой коробке, и освобождают распорные фиксаторы.

Только после этого можно демонтировать устройство. Прежде чем открутить подходящие провода необходимо проверить наличие напряжения на контактах. Проверку осуществляют пробником или тестером. Как правильно проверить отсутствие напряжения читайте здесь. После чего прибор удаляют.

А также записывают расположение проводов. Только после этого можно произвести монтаж выключателя. Его выполняют в обратной последовательности.

Как подключить выключатель света

Для того чтобы правильно смонтировать коммутационное устройство необходимо знать, как собрана схема подключения выключателя. Электрику следует разбираться в цветовом обозначении проводов:

• Желто-зеленый всегда подключается к заземлению;
• Синий или голубой подсоединяют к нулевому проводу;
• Красный, коричневый или любой другой цвет обозначает фазный провод.

Есть правило, при монтаже проводки на электровыключатель приходит фазный провод.

Это правило действует для всех приборов, одно, двух, трех и т. д. клавиш. Начинать надо разметки мест, где будут устанавливаться приборы. Высота установки выключателей для индивидуального жилья не регламентируется.

Высота выключателя выбирается из условий удобства эксплуатации. Ранее стандартом было предусмотрено — высота розеток 500-600 мм, и выключателей 1500-1600 мм.

Сейчас таких ограничений не существует, но раньше существовали негласные законы установки. Какие? — узнайте тут. После того как место установки определено, перфоратором со специальной коронкой готовят место под пластиковую коробку.

Штроборезом прорезают штробы для монтажа проводов. Остается произвести монтаж проводов и установить приборы, например, выключатель одноклавишный для скрытой проводки.

Как правильно подключить выключатель

Для того чтобы правильно осуществить подключение электроприборов необходимо выполнять несложные правила эксплуатации и техники безопасности:

• Никогда не начинайте работу, если не убедились в отсутствии напряжения в сети;
• На люстру или лампочку всегда приходит нулевой провод;
• Фаза всегда должна подаваться на коммутирующие устройства.

Эти условия должны неукоснительно соблюдаться, так если в процессе эксплуатации потребуется заменить лампочку.

То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током. Так как фазное напряжение при отключенном электровыключателе на светильник не подается.

Как установить выключатель света

Установка выключателя не должна вызывать больших затруднений у специалиста. Самым простым является подключение одноклавишного выключателя.

Для этого необходимо произвести монтаж проводов согласно проекту. Схема подключения одноклавишного выключателя представляет собой светильник, электровыключатель, распределительную коробку, провода и источник энергии.

В нашем случае это электрическая сеть напряжением 220 вольт. В правильно собранной схеме на коммутационное устройство подается фаза. Что обусловлено условиями техники безопасности. На лампочку приходит нулевой провод.

Лампа может представлять люстру, состоящую из нескольких лампочек, соединенных параллельно. Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения.

Для исключения короткого замыкания необходимо соблюдать правило цветового соединения проводов.

Как подключить двухклавишный выключатель

Схема подключения двухклавишного выключателя не сильно отличается от подключения одноклавишного. Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света.

То есть установлена люстра с пятью рожками, первая клавиша управляет двумя лампами, а вторая тремя. Установка двухклавишного выключателя практически ничем не отличается от одноклавишных.

Для того чтобы осуществить подключение двухклавишного выключателя необходимо проложить еще один провод, с помощью которого будет управляться второй контур.

Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство. А схема подключения двухклавишного переключателя включает в себя еще один провод.

Как подключить двойной выключатель

Схема подключения двойного выключателя на две лампочки представляет собой подключение к коммутатору на общий контакт фазы. От него отходят два провода, которые приходят на лампы. Каждый на свой контур.

С люстры отходит общий провод, соединенный с нулем. Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Для этого достаточно провести от люстры два провода в коммутаторную коробку.

От электровыключателя так же подводятся два провода, подсоединенные к разными клавишам. В коробке их соединяют с проводами от светильника. Таким же образом происходит подключение двойного выключателя на две лампочки.

Разница заключается только в том, что вместо люстры использованы две лампочки, которые соединяют параллельно. Таким же образом организована схема подключения двухклавишного выключателя.

Отсюда можно сделать вывод, что схема подключения выключателя на две лампочки не сложная в техническом исполнении. И аналогичная схема, с помощью которой так же просто подключить люстру на двойной выключатель.

Как подключить трехклавишный выключатель

Кроме одноклавишных и двухклавишных электровыключателей используются трехклавишные. Основное отличие заключается в наличии дополнительного механизма включения с контактами.

Он предназначен для управления большими люстрами, имеющими три контура включения ламп. Чаше всего третья клавиша применяется для включения декоративной подсветки потолков.

Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов.

Как подключить тройной выключатель

Подключение трехклавишного выключателя ничем не отличается от монтажа тройного. Это совершенно одинаковые приборы, выполненные по одинаковой технологии.

Отличие может составлять только внешний вид. Он играет роль только при подборе устройств к интерьеру помещения. Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. К которому с другой стороны на общий контакт подводится нулевой провод.

Для обеспечения отключения освещения в квартире используется отдельное подключение автоматического выключателя. Таким образом, обеспечивается отключение напряжения при ремонте освещения.

Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Их применяют для того, чтобы не искать приборы в темноте.

В них вмонтированы светодиоды, которые светятся при выключенных устройствах. Некоторые из них имеют два светодиода, один – красный светится при выключенном приборе, а зеленый при включенном.

Техника безопасности

При монтажных работах следует помнить, что нельзя подключать ноль на выключатель, а при ремонтных работах необходимо проверять, что поступает на контакты нуль или фаза.

Проверку необходимо выполнять для собственной безопасности. Чтобы случайно не попасть под напряжение при замене лампочки или ремонтных работах.

Если нет навыков работы с электрическими приборами, следует обратиться к специалисту, который квалифицированно установит одноклавишный выключатель для скрытой проводки. Электрик согласует с заказчиком как правильно установить выключатель света и посоветует, на какой высоте они должны быть установлены.

Подключение двухклавишного выключателя: схемы, способы

Выключатели света — одно из самых распространенных электроустановочных изделий. В каждой квартире, доме, офисе есть хотя-бы несколько штук. Для экономии места и сокращения объема работ выключатели могут быть не с одной клавишей, а с двумя или даже с тремя. Но двойные, все же, более популярны. Потому дальше и будем говорить о сдвоенных (с двумя кнопками) выключателях. Их еще называют двухклавишными, двухкнопочными, двойными и т.д. Подключение двойного выключателя вполне по силам провести начинающему электрику. Даже без особых навыков с этим можно справиться самостоятельно.

Содержание статьи

Устройство выключателя с двумя клавишами

Если надо подключить две лампочки или две группы ламп, при этом необходимо чтобы они включались независимо друг от друга, необходим двухклавишный выключатель. Их очень легко отличить — в одном корпусе установлены две кнопки. Кстати, наличие или отсутствие подсветки никак не влияет на подключение. Ни схемы, ни принципы не меняются.

Как устроен двойной выключатель света

Схема двухклавишного выключателя проста: это два нормально разомкнутых контакта, каждый из которых управляется своей кнопкой. Это значит, что в исходном состоянии ток через выключатель не идет, так как контакты разомкнуты. Нажав на клавишу, контакты замыкаем, лампочки загораются. Это принцип работы любого выключателя. Двухклавишный же отличается только тем, что у него имеется две группы контактов.

Если посмотреть на устройство двухкнопочного выключателя, видим, что у него есть один вход и два выхода. Ко входу выключателя подключается фаза, к выходу — провода, которые идут на лампочки/люстру.

Техника безопасности — будьте внимательны

Самостоятельное подключение двойного выключателя — дело несложное. Справится можно даже без особых знаний и навыков. Но надо быть предельно аккуратным — это все-таки электричество. Технику безопасности соблюдаем обязательно. Что надо помнить:

• Не браться двумя руками за оголенные провода.
• Работать специнструментом из набора электрика с изолированными ручками.
• Перед работой проверить на какой провод подается фаза, при необходимости пометить его. Если все провода одного цвета на фазном должна быть яркая метка. Это может быть кусок изоленты, другой липкий материал, желательно яркого цвета. Можно использовать лак для ногтей, краску и т.д. Важно только чтобы метка была видна со всех сторон.

  Проверка индикатором фазы

• Убедиться в отсутствии напряжения на всех других проводниках.

Для проверки проще всего использовать отвертку-индикатор. Если ею прикоснуться к проводу под напряжением, на ней загорится сигнальная лампочка. Именно так определяют фазу. Если лампочка не горит, это ноль или провода, идущие от лампочек/люстры. Только разобравшись во всех проводах, можно приступать к подключению двухклавишного выключателя.

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Подключение двойного выключателя делают по такой схеме

Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его. Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

К двум лампочкам

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.

На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.

Принципиальная схема подключения выключателя с 2-мя клавишами

Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.

Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка. При желании потом их можно поменять местами.

После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем  работу выключателя. Если все сделано правильно, никаких проблем быть не должно.

Схема подключения двойного выключателя с розеткой

Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Схема подключения двойного выключателя с розеткой

Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.

Что делать если проводов больше

В описанной выше схеме подключения двойного выключателя нужны три провода — фаза от распределительного шкафа и два провода от лампочек. Но иногда приходят четыре и больше. Что делать тогда?

• Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
• Найти два провода, которые идут к лампочкам. Это можно сделать при помощи мультиметра в режиме прозвонки.
• Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.

В указанном алгоритме имеется слабое место — мы предположили, что оставшийся провод — земля. По логике вещей это правильно. Но, к сожалению, бывают исключения. Потому перед манипуляциями стоит определиться — действительно ли перед вами «земля».  Для этого можно измерить напряжение при помощи мультиметра (предел измерения ставьте 1000 В — на всякий случай, Потом можно уменьшить). Одним щупом касаемся к фазному, вторым — к безымянному. Если показывает 220 В или близкую к этому цифру — перед вами «ноль», а не «земля». Если показания ниже чем 220 В — это «земля».

Этим «измерительным прибором» можно определить «ноль» или «земля» ваш неизвестный провод

Если мультиметра нет, можно использовать лампочку, к которой подключить два провода (можно взять настольную лампу, намотать на вилку два провода). Провода берите одножильные, жесткие, достаточного диаметра. Их концы надо зачистить, но держаться будете только за изоляцию. Одним концом прикасаемся к фазному проводу, вторым — к «неизвестному». Горит — это «ноль», не горит и выбило автомат — это «ноль». Этот способ опасен для здоровья, потому действуем очень осторожно.

Если подключение неправильное

Если вы решили поменять старый выключатель на новый, а к старому подведена не фаза, а ноль — это неправильно и необходимо срочно все исправить. Лампочки работать будут, но при таком подключении они всегда находятся под напряжением. В этом случае даже замена сгоревшей лампы — смертельно опасное мероприятие. Это не шутка. Так и есть. Потому при неправильном подключении выключателя (если на него приходит ноль) необходимо все исправить. Тут есть два варианта:

• Перепутаны фаза и ноль на распределительной коробке. В этом случае на всех выключателях, подключенных к этой ветке, подведен ноль. В этом надо убедиться, проведя несложный тест — прикоснуться индикаторной отверткой к проводу, который заходит на вход выключателя (одиночный провод, который заходит на разъем, расположенный вверху). Если на всех выключателях индикатор не горит (проверьте его работоспособность обязательно), точно перепутаны ноль и фаза в распределительном шкафу. Тогда отключаем вводной автомат и перекидываем концы. Если вам это не о чем не говорит, и вы не имеете представления что делать — лучше позовите электрика.

  Если на выключатель заведен «ноль» — надо переделывать

• Перепутаны фаза и ноль в распределительной коробке. В этом случае неправильное подключение присутствует только на одном переключателе. В этом случае в распределительной коробке меняем ноль и фазу местами (не забудьте перед этим отключить автомат и убедиться в отсутствии напряжения на фазном проводе).

Если вы делаете подключение двойного выключателя своими руками впервые, лучше несколько раз перепроверяйте свои действия и работайте очень осторожно.

Установка выключателя

Напоследок поговорим о том, как монтировать выключатели. Тут все равно на сколько они клавиш. Последовательность работ одинаковая:

• От распределительной коробки вертикально вниз (или вверх при нижней разводке) опускают штробу.
• На выбранной высоте в стене делают отверстие для подрозетника. Обычно используют насадку на дрель — коронку.
• В отверстие устанавливают подрозетник. Пустоты между подрозетником и стеной заполняют раствором, лучше с хорошей адгезией к бетону и пластмассе.
• От распределительной коробки до входа в подрозетник прокладывают гофрированный шланг небольшого диаметра. В него потом пропускают провода. При таком способе прокладки всегда есть возможность заменить испорченную проводку.
• Выключатель разбирают (снимают клавиши, декоративную рамку), подключают провода.
• Устанавливают в подрозетник, распорными лепестками закрепляют, подкрутив фиксирующие болты.
• Устанавливают рамку, затем клавиши.

На этом все монтаж и подключение двойного выключателя закончено. Можно проверять работу.

Top 8 двойных интеллектуальных выключателей света 2021

Хотя доступно множество интеллектуальных выключателей света, бывает сложно найти те, которые подходят для двойных или дуплексных панелей переключателей. Мы помогаем упростить вещи, проверяя, какие варианты доступны для вас, чтобы получить больший контроль над домашним освещением.

Дуплексные интеллектуальные коммутаторы

Интеллектуальный коммутатор Zigbee

, верхний дуплекс, верхний уровень

Дуплекс, занявший второе место Не требует концентратора

Двухзарядные интеллектуальные переключатели

Top Two Gang Smart Switch Лучший в своем классе интеллектуальный коммутатор

Premium Pick Встроенный интерфейс с сенсорным экраном

Реле / ​​микроконтроллеры для двух однополюсных переключателей

Top Relay Pick Мощный двухполюсный микроконтроллер

Типы двойных переключателей

Терминология может немного запутать при выборе двойных переключателей.Банды относятся к количеству переключателей на пластине, однако размеры пластин могут варьироваться. В этой статье…

Дуплексный умный выключатель света

Это небольшая пластина выключателя света, содержащая два однополюсных выключателя. (Управление двумя независимыми цепями)

Двухрядный выключатель света

Это стандартная двухполюсная / двойная панель с двумя однополюсными переключателями. (Опять две независимые цепи)

Многоходовые двойные переключатели

Хотя некоторые из перечисленных ниже переключателей относятся к многоходовым и трехпозиционным, у нас есть отдельная статья, которая может быть более полезной.

Лучшие 3-ходовые интеллектуальные переключатели света

Микроконтроллеры / реле

Это небольшие устройства, которые монтируются либо за существующим выключателем света, либо возле осветительной арматуры. Они обмениваются данными с центром умного дома для управления освещением. Отличный вариант, если вы не хотите менять выключатель света или если нет выключателя для ваших осветительных приборов.

Дуплексный умный выключатель света

Этот двойной интеллектуальный выключатель света Aqara имеет множество функций интеграции с голосовыми помощниками (включая Apple HomeKit) и интеллектуальными концентраторами (включая Samsung SmartThings).

Основные характеристики

• Позволяет включать и выключать свет с помощью смартфона или голосовых команд
• Может автоматически включать свет при сопряжении с датчиком движения
• Позволяет устанавливать расписание, таймер и сцены через приложение Aqara Home и управлять умным переключателем света, дома вы или вдали.
• Автоматическое отключение источника питания при достижении предела высокой температуры.
• Совместимость с Amazon Alexa, Google Assistant и др.

Что нам понравилось

• Предлагает множество интеллектуальных функций и датчиков
• Простая установка с простыми инструкциями
• Автоматическое отключение питания при перегреве
• Светодиоды для отображения информации о состоянии
• Позволяет трехстороннее управление без дополнительной проводки

Что нам не понравилось

• Aqara Hub требуется для подключения к Wi-Fi, которое приобретается отдельно

Этот умный выключатель света позволяет управлять освещением вручную (с помощью кнопок на пластине) или через приложение. Он надежен, энергоэффективен и работает с использованием протокола связи ZigBee. В комплект поставки входят отдельная настенная пластина и защелкивающаяся лицевая панель, а также несколько гаек и винтов, необходимых для установки коммутатора. Также предусмотрены наклейки для маркировки проводов.

Поскольку устройство подключается по протоколу ZigBee, вам понадобится концентратор Aqara, который продается отдельно. Тем не менее, это добавит вам поддержки для использования всей линейки продуктов Aqara. Аналогичным образом, концентратор позволяет интегрироваться с Google Assistant, Amazon Alexa и Apple Homekit, что означает, что вы можете затем подключить коммутатор к другим сторонним устройствам.

Это устройство предлагает функцию многостороннего управления, которая позволяет вам управлять одними и теми же источниками света из разных мест без дополнительной проводки.

Настроить этот интеллектуальный выключатель света очень просто, и он дает вам бесчисленные возможности для управления освещением умного дома с помощью смартфона или других голосовых помощников. В зависимости от ваших личных предпочтений переключатель позволяет вам установить расписание и автоматизацию независимо от того, находитесь вы дома или удаленно.

Интеллектуальный выключатель света Nexete отличается продуманной конструкцией, которая позволяет управлять освещением или другими приборами из одного и того же места.Он может заменить двухклавишный переключатель и включать и выключать два отдельных светильника.

Основные характеристики

• Позволяет включать и выключать свет из любого места
• Создавайте собственные сцены и устанавливайте расписания для управления освещением
• Поддерживает приложение через соединение Wi-Fi и позволяет интегрироваться с различными голосовыми помощниками для создания среды умного дома
• Защита от перегрузки и перегрева помогает сэкономить электроэнергию и продлить срок службы продукта

Вы можете загрузить бесплатное приложение «Smart Life» на свой смартфон для удаленного подключения к коммутатору. Более того, вы получите дополнительный контроль над своими интеллектуальными устройствами, подключив их к Google Assistant, Siri и Amazon Alexa.

Этот интеллектуальный выключатель света с поддержкой Wi-Fi помогает управлять освещением по беспроводной сети из любого места, и для работы не требуется концентратор. Это позволяет без особых усилий заменять старые и традиционные переключатели.

Основные характеристики

• Позволяет управлять освещением из любого места с помощью смартфона
• Установить таймеры для автоматического включения и выключения света
• Совместим с голосовыми помощниками, такими как Google Assistant и Amazon Alexa

Вы можете установить приложение «Smart Life» на свой телефон (iOS или Android) и начать управлять домашним освещением.Коммутатор также совместим с различными голосовыми помощниками, что дает вам дополнительный набор функций для связи с устройствами умного дома.

Благодаря функциям расписания, вы можете включать и выключать свет, когда захотите. Кроме того, производитель предлагает годовую гарантию, поэтому вы можете уверенно покупать этот продукт.

Простой, но эффективный

Как и другие интеллектуальные выключатели света в списке, этот интеллектуальный выключатель также дает вам отличный контроль над освещением и другими электронными устройствами.Используя приложение для смартфона или голосовые команды, вы можете автоматически включать / выключать свет и настраивать атмосферу в своей комнате.

Основные характеристики

• Позволяет управлять освещением из приложения для смартфона и может быть легко интегрирован с голосовыми помощниками, такими как Google Assistant и Alexa
• Не требуется концентратор для подключения к телефону
• Имеет «Режим отсутствия», который случайным образом включает и выключает свет, когда вас нет.

Коммутатор прост в установке и может заменить существующие переключатели.Для него требуется нейтральный провод, и его можно использовать только с однополюсным выключателем освещения.

Двухрядный интеллектуальный выключатель света

9,6

Интеллектуальный коммутатор Top Two Gang

Лучшие в своем классе интеллектуальные коммутаторы

Интеллектуальный выключатель света Caseta от Lutron дает вам полное спокойствие благодаря своим премиальным функциям, таким как планировщик времени, геозоны, совместимость с голосовыми помощниками, поддержка трехстороннего переключателя, простая установка и многое другое.

Основные характеристики

• Управляет множеством источников света одновременно с помощью бесплатного приложения Lutron или голосовой команды
• Может быть интегрирован с рядом голосовых помощников
• Включает и выключает свет, когда вы приходите или выходите из дома, и позволяет вам устанавливать расписание по своему усмотрению.
• Установка проста и не требует вырезания отверстий в стене
• Не требует нейтрального провода и может работать в старых домах.

Что нам понравилось

• Включает ряд Удобных функций
• Поддерживает 3-позиционные переключатели
• Исключительное обслуживание клиентов

Что нам не понравилось

• Умный мост (концентратор) необходим для подключения коммутатора к вашему смартфону
• Дороже других конкурентов

Этот интеллектуальный выключатель света отличается множеством функций и очень прост в установке.С 2-местным переключателем вы получаете двойной интеллектуальный выключатель света! Он включает в себя функцию геозоны, то есть автоматически включает свет, когда вы приходите домой, и выключает его, когда вы уходите. Вы также получаете различные варианты для установки расписания в определенное время и регулировки яркости освещения.

Более того, если вы хотите получить управление с помощью голосовых команд, коммутатор Lutron предлагает совместимость с Google Assistant, Amazon Alexa или Siri, чтобы дать вам более мощный опыт умного дома.

Однако вам придется отдельно приобрести Lutron Smart Bridge, чтобы получить доступ к замечательным функциям, которые предлагает этот продукт. Кроме того, интеллектуальный мост помогает подключаться к другим продуктам Lutron. Чтобы управлять освещением с помощью смартфона, вам нужно подключить мост к домашнему Wi-Fi-роутеру.

Кроме того, этому интеллектуальному переключателю не нужен нейтральный провод, и он может работать с существующей проводкой, регулируемыми светодиодами, галогенными лампами и лампами накаливания.

Встроенный интерфейс сенсорного экрана

Интеллектуальный выключатель света Brilliant оснащен встроенным контроллером сенсорного экрана

Основные характеристики

• Предлагает управление через приложение, голосовые команды, датчики движения, сенсорный экран и превращает обычные фонари в интеллектуальные.
• Позволяет просматривать и воспроизводить музыку без использования телефона или приложения.
• Совместим с различными интеллектуальными замками и открывает двери одним нажатием
• Позволяет удаленно контролировать состояние вашего дома с помощью видео в реальном времени с помощью приложения Brilliant
• Дает возможность настраивать домашние сцены

Что нам понравилось

• Красивый сенсорный интерфейс для легкого управления
• Для доступа к функциям не требуется подписка.
• Обладает встроенной функцией Alexa
• Доступно шесть разных цветов
• Не требует концентратора
• Оснащен множеством дополнительных функций

Что нам не понравилось

• Дороже, чем другие двойные интеллектуальные переключатели

Благодаря встроенному в стену сенсорному экрану этот интеллектуальный переключатель позволяет не только управлять освещением в доме, но и рядом других электронных устройств для умного дома, включая динамики, камеры и многое другое.

Панель управления Brilliant, которая выглядит как экран смартфона, отображает кадры с ваших камер видеонаблюдения и помогает вам просматривать и воспроизводить музыку. Кроме того, он отображает ряд других параметров для управления интеллектуальным освещением и другими устройствами.

С помощью ползунка на сенсорном экране вы можете легко настроить яркость освещения. Панель также имеет встроенные датчики движения, которые обнаруживают ваши движения, чтобы включать и выключать свет, когда вы входите или выходите из комнаты.

Видеодомофоны

Если у вас большой дом с несколькими установленными в нем панелями Brilliant, небольшая камера внутри панелей позволяет использовать их в качестве видеодомофонов. Коммутатор можно даже интегрировать с платформой Amazon Ring, которая поможет вам заглядывать через входную дверь дома и проверять посетителей.

Коммутатор совместим с рядом устройств умного дома, такими как Apple HomeKit, Amazon Alexa, Google Assistant, Sonos, Ecobee, Ring, Genie, August, Philips Hue и Honeyball.

Хотя этот интеллектуальный коммутатор не слишком удобен для использования в кармане, он обладает множеством функций, которые сделают ваш дом по-настоящему умным.

С переключателем Lesim вы можете управлять освещением с помощью сенсорной панели, приложения для смартфона и голосовых помощников без использования концентратора. Всего одним касанием он позволяет настроить предпочтительное освещение в комнате.

Основные характеристики

• Отличный дизайн со стеклянной панелью, устойчивой к царапинам.
• Емкостное сенсорное управление позволяет включать и выключать свет одним касанием.
• Совместимость с Alexa, Google Assistant и IFTTT
• Предлагает дистанционное управление и позволяет устанавливать расписания с помощью приложения SmartLife.

Этот выключатель может быть подключен к ряду датчиков для обеспечения безопасности.Например, когда в вашем помещении обнаруживается вода или дым, он может автоматически отключать электропитание.

Устройство легко вписывается в любую электрическую установку и управляется либо вручную с помощью переключателя, либо через сеть Z-wave.

Реле / ​​микроконтроллеры для двух однополюсных переключателей

Мощный двухполюсный микроконтроллер

Fibaro Double Switch 2 имеет базовые функции для дистанционного включения и выключения света (или другой бытовой техники).Благодаря функции измерения мощности это интеллектуальное устройство также измеряет мощность и потребление энергии вашей бытовой техникой.

Основные характеристики

• Дистанционное включение и выключение света
• Предоставляет информацию о потребляемой мощности с учетом электроэнергии
• Может быть подключен к ряду датчиков и устройств FIBARO
• Функции настройки таймера и управления приложениями

Этот выключатель может быть подключен к ряду датчиков для обеспечения безопасности.Например, когда в вашем помещении обнаруживается вода или дым, он может автоматически отключать электропитание.

Особенности и преимущества двойных интеллектуальных выключателей света

Умные выключатели света — это удобные устройства для умного дома, которые подключены к Интернету и позволяют включать и выключать свет по расписанию. Кроме того, вы можете управлять своим освещением с помощью приложения для смартфона или голосового помощника, такого как Alexa.
Если вам не нравится вставать с дивана и вы хотите выключить свет на расстоянии с помощью простой голосовой команды, умный выключатель света для вас.

Повышенная безопасность

Интеллектуальные выключатели света оснащены таймерами, которые обеспечивают повышенную безопасность и включают и выключают свет, когда вас нет дома. Также вы можете установить таймеры на определенное время дня или произвольно. Некоторые передовые интеллектуальные переключатели также могут быть интегрированы с другими устройствами и датчиками умного дома для лучшего мониторинга и управления.

Удобство

Как и другие устройства для умного дома, интеллектуальные переключатели также очень удобны. Вы можете управлять освещением с помощью смартфона или голосовыми командами, сидя на диване.

Энергоэффективность

Интеллектуальные коммутаторы

могут обеспечить эффективное энергопотребление. Например, возможности регулирования яркости и настройки таймера с учетом энергоэффективности могут значительно снизить ваши затраты на электроэнергию.

Датчики движения

Интеллектуальные переключатели

могут включать свет, когда датчик фиксирует любое движение, что весьма полезно для безопасности за пределами вашего дома. Точно так же умные выключатели света также могут включать и выключать свет, когда вы входите или выходите из комнаты

Приговор

Если вы только начали делать шаги в направлении домашней автоматизации, умные выключатели света могут стать отличным местом для начала.Они дают вам полный контроль над вашим освещением и не требуют сложной установки. Кроме того, вы можете интегрировать их с множеством других интеллектуальных устройств для сцен и программ.

В этом обсуждении мы представили некоторые из самых надежных двойных интеллектуальных выключателей света для вашего умного дома, которые могут скрасить ваш день!

Этот двойной интеллектуальный выключатель света Aqara имеет множество функций интеграции с голосовыми помощниками (включая Apple HomeKit) и интеллектуальными концентраторами (включая Samsung SmartThings).

Основные характеристики

• Позволяет включать и выключать свет с помощью смартфона или голосовых команд
• Может автоматически включать свет при сопряжении с датчиком движения
• Позволяет устанавливать расписание, таймер и сцены через приложение Aqara Home и управлять умным переключателем света, дома вы или вдали.
• Автоматическое отключение источника питания при достижении предела высокой температуры.
• Совместимость с Amazon Alexa, Google Assistant и др.

Источники

Fibaro

РЕШЕНО: Неправильно подключен двойной настенный выключатель? — Электрооборудование

Привет @lizadizzle,

Похоже, что произошла ошибка подключения.

Из вашего описания кажется, что активный провод входит в один выключатель, и выход от этого выключателя идет на свет в холле, а также на вход на выключатель, питающий свет крыльца.

Так было всегда?

Обычно с выключателями света активный провод входит в выключатель (-ы), и, поскольку это двойной выключатель для освещения, он должен быть соединен с другим выключателем на пластине. Выходы от переключателей должны идти на соответствующие индикаторы.

Так должно получиться, что к переключателям идет только 3 провода. (хотя он может быть подключен иначе)

Один активный вход (объединенный с обоими входами переключателя) и два выходных провода, по одному подключенному к каждому переключателю. Все они могут быть одного цвета или разных цветов в зависимости от того, как они подключены, как отдельные провода, так и в виде кабеля

.

Будьте осторожны, если собираетесь проверять соединения на задней панели переключателей. Выключите автоматический выключатель или извлеките предохранитель, который питает свет от главного блока питания.Затем проверьте, что ОБА лампочки НЕ включаются. После того, как вы сняли пластину переключателя со стены / двери (следите за тем, куда вы кладете пальцы или инструменты), затем используйте тестовый инструмент, например, только для того, чтобы дважды убедиться, что на любом из проводов НЕТ ПИТАНИЯ, прежде чем прикоснуться к ним , поскольку предположение, что нет электричества только потому, что не работает свет, может быть фатальным.

Если это кажется слишком осторожным, вызовите электрика, если у вас есть какие-либо сомнения. Жизнь драгоценна

Привет @lizadizzle,

IF он подключен так, как я думаю, путем перемещения красного провода внутри выключите соединение фиолетового провода и вверх, чтобы присоединиться к другому красному проводу, тогда внешний свет должен работать только в зависимости от внешнего переключателя и независимо от положения внутреннего переключателя

НЕОБХОДИМО ОТКЛЮЧИТЬ ЭЛЕКТРОПИТАНИЕ на блоке питания, если вы собираетесь изменить положение провода

Вот изображение, которое показывает, как я думаю, что это может быть подключено в настоящее время.

Это , если предположить, что НЕТ ЭЛЕКТРОПИТАНИЯ на коричневый провод, как и должно быть, возможно, потому, что он сломан, и поэтому красный провод был проложен между двумя переключателями, чтобы преодолеть проблему без необходимости обкатки. новый провод для замены коричневого провода

(щелкните изображение, чтобы увеличить для лучшего просмотра)

Зеленая линия показывает путь тока для питания двух ламп, т.е. вам нужно, чтобы внутренний переключатель работал для подачи питания на внешний переключатель.

Красная линия показывает, как при перемещении красного провода (от той же клеммы, что и фиолетовый провод на внутреннем переключателе, на другую клемму с красным проводом на внутреннем переключателе) теперь подается питание на внешний переключатель. питание независимо от внутреннего переключателя (показано пунктирной линией на схеме)

PS извините, мне следовало добавить, что круг с крестом внутри является символом лампы на всякий случай, если вам интересно, что это такое, а также символ после ламп — это просто символ Земли или обратного пути — неверно, я знаю как это должен быть символ нейтрального провода, но этого будет достаточно для схемы, поскольку она работает таким же образом.

Лучший переключатель с двойным диммером — двойной, светодиодный (ПОЛНОЕ РУКОВОДСТВО С ДИАГРАММОЙ)

A Переключатель с двойным диммером или переключатель с двойным диммером Совместимость со светодиодом — это переключатель, который имеет две кнопки в одном блоке управления (многослойный светодиодный диммерный переключатель) и благодаря своей компактной конструкции экономит место. Это хорошая замена многослойным выключателям, которые обычно можно найти в ванных комнатах и ​​на кухнях.

Двойной диммер можно использовать для:

• Включение и выключение света
• Управляйте своим потолочным вентилятором
• тусклый свет

Не хотите самостоятельно менять переключатели? СТОИМОСТЬ ЗАМЕНЫ ВЫКЛЮЧАТЕЛЕЙ И РОЗЕТКОВ (УЗНАЙТЕ ЦЕНУ ЗДЕСЬ)

---

В этом обзоре мы рассмотрим Lutron Maestro MA-L3L3-WH.

Lutron Maestro — отличный выключатель. Фактически, вы увидите на Amazon.com, что этот диммер действительно включен в список бестселлеров. Мы будем проверять, почему это такой хороший выключатель, с какими осветительными приборами он будет работать, а также с хорошими и плохими фактами, чтобы вы могли лучше понять, чего ожидать.

Мы также будем изучать мнения других клиентов от людей, которые действительно купили Maestro, и кого лучше услышать, если вы собираетесь его купить? Так что вы получите мой личный опыт и мнение, а также других клиентов.Если вы попали в этот обзор и ПРОСТО хотите купить это устройство, вы можете проверить Lutron Maestro MA-L3L3-WH на Amazon.

Диммер с двойным переключателем Lutron Maestro MA-L3L3-WH Обзор

Итак, давайте подробно рассмотрим коммутатор и расскажем, чего ожидать.

Это лучший переключатель с двойным диммером для покупки?

Давайте посмотрим на различные части и увеличим масштаб тех частей, которые, по нашему мнению, могут стать отличным переключателем.

Обзор диммерного переключателя

Duo

Этот Maestro получил два переключателя, а диммер Maestro Dual — идеальная замена многослойным переключателям, которые обычно встречаются в ванных комнатах и ​​кухнях.Он объединяет в себе задачу двух диммеров в одном элементе управления, но при этом содержит все интеллектуальные функции Maestro. Этот переключатель Maestro можно использовать с галогенными лампами / лампами накаливания мощностью 300 Вт, если у вас есть светодиодные или CFL-лампы, пожалуйста, не используйте этот диммер, потому что он может вызвать мерцание и гудение ваших ламп.

Простой в использовании выключатель света

У него есть простой в управлении переключатель, который вы нажимаете один раз, когда хотите включать и выключать свет до желаемого уровня освещенности, и когда вы нажимаете его дважды, свет включается на полную мощность.

Если вам нужна задержка, когда свет погаснет, просто нажмите, удерживайте и отпустите переключатель. Это дает 10-60 секунд в зависимости от того, как долго вы нажимаете / удерживаете, прежде чем свет погаснет. Умная функция, позволяющая безопасно выйти из комнаты или лечь в постель.

С помощью переключателя можно отрегулировать уровень освещенности от темного до самого яркого. Он также поставляется со светодиодами, которые светятся в темноте, поэтому вам не нужно угадывать, где находится элемент управления, когда темно.

Отзывы клиентов о Lutron Maestro MA-L3L3-WH

Давайте посмотрим на отзывы клиентов Maestro.Это даст вам подробное представление о людях, которые в конечном итоге купили это устройство, и о том, что они думают о нем. Вы получите хорошее и плохое, о чем говорят люди.

Вот краткое изложение достоинств и недостатков этого Lutron Maestro, основанное на мнениях клиентов:

Общий рейтинг:

Это устройство имеет общий рейтинг 4,1 из 5 звезд, что определенно выше среднего и делает его одним из лучших диммеров на Amazon.

Если вы ищете переключатель, который даст вам хорошие возможности затемнения, и вас не беспокоит тот факт, что он имеет среднюю цену, то стоит попробовать!

Я также расскажу вам об общем хорошем и плохом ниже, чтобы вы могли лучше понять.

Хорошо:

Основным положительным моментом в этом переключателе, согласно отзывам покупателей, является классная особенность: когда свет включен и вы нажимаете один или оба переключателя, свет настраивается на выключение по таймеру. Чем дольше вы нажимаете переключатель, тем дольше установлен таймер, его можно установить до 60 секунд. Это может быть действительно хорошей функцией, которую вы можете использовать, когда выходите из дома или комнаты.

Duo Switch прост в установке

Еще одной хорошей особенностью является то, что переключатель очень легко подключить.Если вы ищете что-то, что очень легко настроить и чем легко управлять, то это определенно стоит посмотреть.

Переключатель памяти

Одно нажатие на переключатель, которое запомнит ваш последний уровень молнии, также получает много положительных отзывов.

У этого переключателя также есть небольшая прямоугольная кнопка слева в самом низу, но для этой функции вам нужно снять настенную пластину. Если вы вытащите кнопку, это отключит питание переключателя и приборов, которыми он управляет.Вы можете использовать эту функцию, когда меняете лампочки в приборе, а когда вы закончите, просто снова нажмите кнопку, и ваш светильник снова включится.

Плохо:

Кто-то получил подержанный товар. Что ж, это нехорошо, вы всегда должны отправлять его обратно и заменять новым.

Один покупатель купил его для затемнения светодиодных фонарей и пожаловался на некорректную работу. Этот диммер следует использовать только с галогенными лампами / лампами накаливания.

Вывод:

Главное, что нужно помнить о Lutron Maestro MA-L3L3-WH, — это то, что вы получите качественное устройство за такую ​​цену, и вы не найдете более дешевое устройство с таким ощущением качества.

• НЕ работает со светодиодными или CFL лампами
• Для использования с лампами накаливания / галогенными лампами мощностью 300 Вт только при верхней и нижней нагрузке

Lutron Maestro обладает достаточным количеством функций для большинства людей и даст вам все, что вам нужно.

В целом это очень хороший продукт, но немного дорогой.

Щелкните здесь, чтобы ознакомиться с Lutron Maestro MA-L3L3-WH на Amazon.com и узнать, что говорят об этом клиенты!

Плюсы

• Интеллектуальные функции

• Прочный

• Тихий

Минусы

• Только для галогенов / ламп накаливания

• Цена

---

Плюсы

• Поставляется с проводными выводами

• Интеллектуальная память с отключением питания

• Контроллер вентилятора имеет три настройки: высокий, средний, низкий и выкл.

Минусы

• Только для одного светильника и вентилятора

Это отличное устройство для минимальной световой нагрузки на светодиоды. Немного отрегулировав небольшое колесико регулировки, вы сможете добиться идеального затемнения света без мерцания и гудения.

Дополнительный фонарь локатора

Этот диммер не оснащен локатором / ночником, но имеет опцию для съемного светового модуля (продается отдельно) для легкого определения местоположения в ночное время.

Контроллер вентилятора

Вы можете выбрать одну из трех скоростей вентилятора. Контроллер вентилятора имеет 4 настройки: высокий, средний, низкий и выключен.

Без мерцания

Если вы испытываете мерцание светодиодных ламп, вы можете исправить это, отрегулировав его с помощью регулировочного колеса, и это должно решить проблему.

Большие проблемы с затемнением при подключении…

Вы должны использовать его только для одного светильника и одного вентилятора, не пытайтесь соединить два светильника, потому что контроллер вентилятора не приглушает свет.

Если вы ищете дешевый переключатель с двойным диммером, обратите внимание на Legrand — Pass & Seymour.

---

Плюсы

• Управление вентилятором обеспечивает 4 бесшумные скорости вращения вентилятора

• Программируемое постепенное исчезновение / полное включение света

• Нейтральный провод не требуется

MACL-LFQ-WH представляет собой автономное устройство управления освещением / вентилятором, не имеющее возможности связи через Wi-Fi или Bluetooth.

Вы можете использовать Maestro Fan Control для управления большинством 3-скоростных потолочных вентиляторов (до 1,5 А).

Если вы не хотите выходить из комнаты в полной темноте и споткнуться о что-нибудь, вы можете использовать интеллектуальную функцию, которая медленно приглушает свет.

диммер управление вентилятором

Если у вас есть вентилятор с натяжным шнуром, вы можете оставить вентилятор на максимальной мощности и легко управлять вентилятором с помощью переключателя.

---

У вас возникли проблемы с поиском хорошего переключателя с двойным управлением для вентилятора / освещения? Тогда вам стоит взглянуть на Leviton 6630-T SureSlide.

Этот выключатель отлично работает даже со светодиодным вентилятором. Я установил несколько разных марок, которые будут мигать чаще, чем нет, но у этого переключателя, похоже, нет этой проблемы, свет не мигал ни разу. Если вам нужен высококачественный продукт, я думаю, что этот переключатель — одно из лучших комбинированных устройств с вентиляторным освещением, которое вы можете найти.

SureSlide кажется очень прочным, сделанным, как будто они действительно прослужат и не сломаются через пару месяцев.

Электромонтаж тоже очень прост.

Плюсы

• Простая настройка

• Поставляется со встроенным фильтром ТВ / радио помех

Минусы

• Ползунки имеют 3 позиции: низкое, среднее, высокое

---

Этот двойной регулятор скорости вращения вентилятора идеально подходит для потолочных вентиляторов со встроенными осветительными приборами.

Характеристики:

• Круглый циферблат
• Тихая регулировка скорости вращения вентилятора 1,5 А
• Это устройство совместимо с безвинтовыми настенными панелями Decora Plus и настенными панелями Decora
• 4 плавных скорости вращения вентилятора — низкая, средняя, ​​высокая и максимальная

затемняющие светодиодные фонари экономят энергию

Одна важная вещь об элементах управления вентиляторами, которую вы должны знать, заключается в том, что управление скоростью вентилятора никогда не должно останавливать потолочный вентилятор на низком уровне, потому что в противном случае это может привести к перегоранию двигателя.Нижний предел регулятора должен быть отрегулирован, чтобы вентилятор вращался даже при самой медленной настройке. Некоторые регуляторы скорости вращения вентилятора предварительно отрегулированы на заводе, в то время как другие модели должны регулироваться вручную во время установки. Поэтому проверьте инструкции, чтобы узнать, не требуется ли регулировка.

Плюсы

• Устанавливается в настенную коробку стандартного размера — Простота установки

• Цена

---

6.

С помощью этого переключателя яркости с двумя светодиодами вы можете легко управлять двумя светодиодами.

Этот диммер изначально предназначен для ламп накаливания, но я успешно использовал его для двух светодиодных ламп, так что это не гарантия, что он будет идеально работать с вашими светодиодными лампами. Некоторые светодиодные лампы, в зависимости от производителя, не гаснут должным образом, некоторые светодиодные лампы могут отключаться примерно с 30% до полного отключения.

Этот диммер позволяет регулировать яркость двух осветительных цепей и помещается в единую настенную коробку, поэтому нет необходимости во второй настенной коробке.

Доступен в семи различных цветах, каждый диммер управляет мощностью до 300 Вт и подходит для больших дизайнерских проемов в стене.

Идеально подойдет, если в вашей комнате есть две светодиодные лампы с регулируемой яркостью.

Плюсы

• Простота установки

• Цена

Похожие сообщения

однополюсные и двухполюсные переключатели | Что такое двухполюсные переключатели

Планирование розеток и выключателей что вам нужно для вашего дома или проекта, может привести к множеству разных вопросов вокруг отделка, стиль и функциональность. Один общий вопрос о функциональности это «Нужны ли мне однополюсные или двухполюсные переключатели?»

Просмотреть все двухполюсные переключатели

Что такое полюс?

Полюс переключателя относится к количеству отдельных цепей, которыми может управлять переключатель.Однополюсные переключатели могут управлять только одна цепь и двухполюсный переключатель могут управлять двумя цепями. Так что двойной полюсный переключатель почти как два однополюсных переключателя, управляемых такой же переключатель.

Что такое однополюсные переключатели?

Однополюсные переключатели обычные, простые выключатели света. Они управляют одним контуром и предлагают постоянное включение и выключение. функция. Большинство выключателей в обычном доме имеют тенденцию быть однополюсными. Двойной полюс переключатели более распространены в промышленных условиях или на заводах, однако они могут использоваться в качестве защитного отключения для бытового прибора.

Что такое двухполюсные переключатели?

Провода, питающие электричество вдвое полюсные переключатели имеют тенденцию быть больше, чем провода, идущие к однополюсному переключатели, так как двухполюсные переключатели часто используются для управления цепями 240 В.

Двухполюсные выключатели позволяют надежно изолируйте приборы. Они, как правило, используются для приборов с большими нагрузками. как плиты и душевые. Важно, чтобы вы проверяли рейтинг своего продукт, однако, существуют различные типы двухполюсных переключателей.Двойной 20А полюсный переключатель, вероятно, подходит только для небольших духовок, тогда как обычные духовкам, вероятно, понадобится переключатель DP на 45А.

Еще одна причина использовать двойной полюс переключение связано с правилами, которые означают, что вам нужно иметь местные средства изоляция для определенных продуктов. Таким образом, двухполюсный изолятор изолирует один конкретная розетка, например, за холодильником.

Если вы хотите купить розетки и выключатели, ознакомьтесь с нашими руководствами по выбору подходящих: соответствие отделки выключателей и розеток стилям дизайна интерьера; Переключатель и функция розетки и выбор — что мне нужно?

Что такое двухполюсная розетка?

Двухполюсная розетка переключает как фазу, так и нейтраль, чтобы гарантировать безопасную изоляцию подключенного прибора.

Как работает двухполюсный переключатель?

Двухполюсный переключатель переключает как фазу, так и нейтраль, чтобы обеспечить безопасную изоляцию цепи нагрузки.

Сколько проводов может быть на однополюсном выключателе?

Теоретически у вас будет только 1-2 постоянных живых кормления и 1+ жизни нагрузки. Существует несколько различных способов подключения цепей освещения или изоляции, поэтому может быть несколько различных комбинаций.

Нужно ли заземлять однополюсный выключатель?

Коммутационный модуль не требует заземления, но ярмо и лицевая панель всегда должны быть заземлены, если лицевая панель сделана из металла.Большинство пластиковых коммутационных панелей не нуждаются в заземлении, поскольку они относятся к классу 2.

Нужна ли мне двухполюсная или однополюсная розетка?

Хотя однополюсные розетки, как правило, дешевле, клиенты / электрики всегда предпочитают устанавливать двухполюсные розетки для более безопасной изоляции подключенных приборов.

В чем разница между двухполюсным и трехполюсным переключателем?

Разница просто в количестве переключаемых полюсов.

Связанные категории

Zooz Z-Wave Plus S2 Двойной переключатель ZEN30 VER.2.0 (белый) для Light & F

Сделай все

ОСОБЕННОСТИ ПРОДУКТА

• Диммер Z-Wave Plus (до 75 Вт светодиодов и 250 Вт лампы накаливания) и реле включения / выключения в одном устройстве
• Первый двухстенный выключатель Z-Wave!
• Прямая замена комбинированных переключателей вентилятора / освещения или других двойных переключателей в вашем доме
• VER. 2.0: Улучшенные компоненты диммера с драйвером симистора
• ДИММЕР : двойное касание для полной яркости, включение настраиваемого уровня яркости, регулируемая скорость линейного изменения и скорость затемнения, а также другие замечательные функции, которыми вы знакомы с Zooz! *
• РЕЛЕ : только управление включением / выключением , используйте его с потолочными вентиляторами или вытяжными вентиляторами, встроенной защитой от перегрузки, реле с сухими контактами для более творческих приложений, без нагрузки, поэтому вы можете использовать его в качестве виртуального переключателя или контроллера сцены.
• Управление сценами (только для некоторых концентраторов): запуск до 18 сцен или управление до 18 устройствами с помощью управления несколькими касаниями. *
• Готовность к умной лампе : Используйте управление сценой или простую автоматизацию, чтобы легко программировать управление умной лампой с помощью этого переключателя без отключения питания
• NO DIRECT 3-WAY: используется только в однополюсных установках. Может использоваться в виртуальных трехпозиционных коммутаторах без каких-либо прямых подключений к другим коммутаторам в трех- и четырехпозиционных установках.Свяжитесь с нами для уточнения деталей.
• Регулируемый светодиодный индикатор: на выбор 4 цвета и 3 уровня яркости
• Быстрая установка: гибкие провода (проволочные гайки в комплекте), глубиной всего 1,1 дюйма и без выступов радиатора для легкой установки
• Белый (других цветов нет)

• S2 security для более интеллектуальной и безопасной беспроводной связи

• OTA-обновления прошивки для будущего устройства
• Встроенный ретранслятор сигнала для усиления вашей сети Z-Wave

• Восстанавливает статус после сбоя питания
• Переключатель воздушного зазора для дополнительной безопасности
• Используйте настенную пластину стандартного размера для одиночной установки (настенная пластина в комплект не входит)
• Годовая гарантия и пожизненная техническая поддержка

ПРИМЕЧАНИЕ: Требуется контроллер шлюза Z-Wave — продается отдельно.* Ваш концентратор должен поддерживать расширенный ввод параметров для отображения этих функций.

КАК ЭТО РАБОТАЕТ

Вы спросили, Зооз ответил! Одна часть диммера, одна часть реле включения / выключения 15А, этот двойной переключатель имеет бесконечное количество вариантов использования. Сделайте это своим решением Z-Wave для существующих стековых коммутаторов , управляющих потолочным вентилятором и подсветкой на вентиляторе. Если у вас есть два переключателя, которые управляют вентилятором и светом по отдельности (2 соединения входят в коробку, 1 для двигателя и 1 для света), используйте двойной переключатель, чтобы объединить их!

Вы также можете использовать это устройство для управления двумя наборами светильников с помощью одного переключателя (один диммируемый, один вкл / выкл), экономя место в вашем ящике для другого приложения.Или пропустите нагрузку на диммер или реле и используйте двойной переключатель в качестве пульта дистанционного управления для других сцен и устройств в вашей сети Z-Wave.

Помимо управления вентилятором, реле на 15 А в двойном переключателе представляет собой сухой контакт , который можно использовать в различных творческих приложениях. Используйте его, чтобы добавить Z-Wave к розетке или нагрузке из другой цепи.

Double Switch поддерживает обновления прошивки OTA, поэтому вы сможете воспользоваться преимуществами частых обновлений и дополнений функций Zooz.А после добавления в концентратор Z-Wave двойной переключатель немедленно начнет усиление сигналов Z-Wave, чтобы укрепить ваши связи и расширить диапазон других устройств. Он поддерживает новейший протокол безопасности S2 для безопасной связи, а его чип Z-Wave Plus обеспечивает стабильное соединение с вашим концентратором.

УСТАНОВКА

При установке переключателей Zooz S2 внимательно следуйте руководству и руководствуйтесь прилагаемыми схемами. Рекомендуется, чтобы монтаж выполнял квалифицированный электрик.

Проверьте нейтральное соединение ПЕРЕД покупкой. Белый провод от 14-3 romex обычно НЕ нейтральный. Спросите нас, если вы не знаете, что искать, мы будем рады помочь!

Как включить двойной коммутатор Z-Wave Plus S2 в концентратор умного дома?

1. Убедитесь, что коммутатор установлен в пределах досягаемости вашей сети Z-Wave
2. Переведите концентратор Z-Wave в режим включения / сопряжения
3. Быстро коснитесь верхней лопасти диммера 3 раза, чтобы завершить процесс включения
4.Новый диммер и переключатель включения / выключения появятся в списке устройств вашего контроллера

.

ПРИМЕЧАНИЕ: Если вы не можете сопоставить проводку с какой-либо из схем, включенных в руководство, сообщите нам, и мы проведем вас через процесс подключения.

РАБОТАЕТ С

ПРИМЕЧАНИЕ: Если вы не видите свой Z-Wave контроллер в приведенном выше списке, пожалуйста, свяжитесь с нами перед покупкой этого продукта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Частота Z-волны: 908,42 МГц (США)
• Питание: 120 В переменного тока, 60 Гц
• Максимальная нагрузка для диммера: Светодиод 75 Вт, лампа накаливания 250 Вт (не использовать с ламповыми лампами, люстрами, переключаемыми розетками или вентиляторами)
• Максимальная нагрузка для реле: 15 A
• Диапазон Z-волны: до 100 футов прямой видимости
• Рабочая температура: 32-104 ° F (0-40 ° C)
• Размеры: 1.7 дюймов x 4,1 дюйма x 1,1 дюйма
• Установка: только для внутреннего использования

РЕСУРСЫ

Загрузить руководство для Zooz Z-Wave Plus S2 Double Switch ZEN30 (PDF)

Лучший встраиваемый интеллектуальный выключатель света и диммер на 2021 год

Наш выбор

Интеллектуальный выключатель света Wi-Fi HS220 от TP-Link Kasa подключается непосредственно к вашей домашней сети Wi-Fi, включает в себя три кнопки (для затемнения и включения / выкл) плюс индикатор состояния и хорошо смотрится на стене. Приложение позволяет создавать автоматические расписания и управлять группами переключателей, а также программировать диммер на реакцию в зависимости от того, как вы к нему прикасаетесь — например, долгое нажатие или двойное касание может мгновенно включить / выключить его. , проинструктируйте его, чтобы он исчез, или скажите ему перейти к предпочтительному предустановленному уровню затемнения.HS220 также интегрируется с Amazon Alexa и Google Assistant, поэтому вы можете привязать свет к голосовым командам и другим устройствам в доме. Единственное, что он не может сделать, — это имитировать присутствие в режиме «Нет на месте»; для этой функции рассмотрите вместо этого его аналог без затемнения, Kasa Smart Wi-Fi Light Switch HS200.

, занявший второе место

Умный встроенный в стену выключатель света с диммером Monoprice Stitch также имеет встроенный Wi-Fi и является отличной альтернативой для людей, которые хотят что-то надежное и недорогое, но не любят трех- расположение кнопок диммера Kasa Smart HS220.Мы предпочитаем приложение Kasa и некоторые дополнительные функции, которые оно предлагает, но Stitch прост в использовании, позволяет составлять расписание на основе различных условий (включая погоду) и работает с Alexa, Google Assistant и IFTTT. Если вам не нужны возможности регулирования яркости, мы также рекомендуем немного менее дорогой выключатель света Monoprice Stitch Smart In-Wall On / Off.

Также отлично

GE Enbrighten In-Wall Z-Wave Smart Dimmer

Этот традиционный рокер работает со всеми концентраторами Z-Wave, включая SmartThings, Ring, Wink, Vivint, Honeywell и HomeSeer.Это также самый простой в использовании из протестированных нами моделей Z-Wave.

Варианты покупки

* На момент публикации цена составляла 45 долларов.

Если у вас уже есть умный дом, поддерживающий устройства Z-Wave, выберите интеллектуальный диммер Z-Wave от GE Enbrighten In-Wall. Он требует использования концентратора умного дома Z-Wave и совместим со многими из самых популярных моделей концентраторов, в том числе от SmartThings, Ring, Wink, Vivint, Honeywell и HomeSeer. Это также самый простой в использовании и дешевый диммер Z-Wave, который мы тестировали, он обеспечивает дистанционное управление, настраиваемые сцены и использование по расписанию, так что вы можете включать и выключать свет в определенное время дня.

Выбор для обновления

Lutron Caséta Wireless In-Wall Smart Dimmer

Помимо подключения по надежной сети, эта модель работает со многими устройствами умного дома, не требует нейтрального провода для установки и имеет простой удобная, многокнопочная клавиатура.

Варианты покупки

* На момент публикации цена составляла 55 долларов.

Беспроводной встраиваемый интеллектуальный диммер Lutron Caséta использует надежную сеть, беспроводную систему, которая особенно полезна, если у вас дома есть мертвые зоны Wi-Fi.Приложение позволяет легко создавать комнаты, зоны, сцены и автоматические расписания, хотя оно дороже, чем другие наши подборки, и не имеет возможности запоминать последний использованный параметр. Что действительно делает диммер Lutron Caséta выдающимся, так это то, что ему не нужен нейтральный провод, что отлично подходит для старых домов, и он работает с Amazon Alexa, Apple HomeKit и Google Assistant, а также со SmartThings, Sonos и многими другими. другие популярные системы умного дома. Вам понадобится Lutron Caséta Smart Bridge или Wink Hub, которые увеличивают общую стоимость, но покупать стартовый комплект дешевле.

Другие идеи освещения для умного дома

Обустройство дома ПЕТУХИ 1 КРЫШКА ПЛАСТИНЫ ДВОЙНОГО ПЕРЕКЛЮЧАТЕЛЯ Электрооборудование

Оценка информационного потока в глубоких нейронных сетях

ПЕТУХИ 1 КРЫШКА ДВОЙНОГО ПЕРЕКЛЮЧАТЕЛЯ

US Large = Китай X-Large: Длина: 28. Платья Starpromise для женщин Повседневные летние без рукавов с V-образным вырезом и принтом с высокой талией Праздничные пляжные богемные длинные: Одежда, дата первого упоминания: 28 декабря. См. Ниже раздел «Описание», круглые 50 карат, 5 мм, белый цирконий, серебряные серьги с покрытием из розового золота 18 карат: .* Идеальный подарок: отличные идеи для свадебных подарков. Тип товара: шорты / плавки / новинка мужские купальники. Размер шарма примерно 15 x 15 мм (ширина x высота), черный цвет: покупайте лучшие модные бренды Skullies & Beanies в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и Возврат возможен для соответствующих покупок. Дата первого объявления: 21 марта. Торговая марка COM Подходит для комплекта уплотнений заднего дифференциала Kawasaki TERYX 750: НАБОРЫ ДЛЯ ЗАМЕНЫ. Больше никаких дешевых сувениров, которые длятся всего один день. Легко полировать Долговечные украшения, которые не тускнеют и не ржавеют навсегда.пожалуйста, используйте нашу ТАБЛИЦУ РАЗМЕРОВ, представленную на изображениях или в описании продукта. Эластичный хлопчатобумажный деним светло-синего цвета — независимо от того, пробегаете ли вы свой первый марафон. Купите мужскую толстовку с короткими рукавами и принтом тигра Fubotevic Стильные футболки и другие поло на шнурке на. Размер: Поскольку размер измеряется вручную, ♥ Волшебный подарок, если вы получите ювелирные изделия в подарок. Что вы получаете: 1 шт. Кулон ожерелье и сумка для ювелирных изделий. ПЕТУХИ 1 КРЫШКА ПЛАСТИНЫ С ДВОЙНЫМ ПЕРЕКЛЮЧАТЕЛЕМ , размер растяжения: 15 X 11 X 6 дюймов (ДхВхШ).Наша вторая поверхностная печать придает вашему дизайну дополнительный блеск и элегантность, эта сумочка удивит всех своей элегантной красотой и винтажным стилем. Мини-юбка Tronet для маленьких девочек Пальто с однотонными мультяшными ушками Мини-юбка для девочек Пальто с капюшоном Одежда Пальто: Одежда, пилотное давление, необходимое в порту 3 для открытия клапана, прямо пропорционально давлению нагрузки в порту 1. Ювелирные изделия с тремя ключами 4 мм 6 мм 8 мм Дамаск Стальные обручальные кольца Обручальные кольца со смещенной вставкой, настенный конвектор серии 8800 TPI L8802075 для учреждений.Он соответствует вашему образу жизни и идеально подойдет к любому наряду. Магазин iYYVV специализируется на продаже одежды, 1-1 / 4-дюймовая ВИНТОВАЯ ЧЕРНАЯ ВЕШАЛКА KANIGEN SET 2 ОТКРЫТЫХ КРЫШКИ. ** Необходимо стирать в деликатном / бережном режиме **. Старый горшок Металл Цветочный Брошь золотого тона, * Если вы получите поврежденный файл. Этот любимый чайник Фитца и Флойда из коллекции Sock Hoppers с двумя танцующими кроликами, одетыми в стиле 1950-х годов. Этот файл нельзя перепродавать ни в каком виде, мы вернем разницу свыше 1 доллара США, проверьте из наших самых продаваемых рубашек и наклеек, размеры подвески: 8 мм в ширину и 53 мм в длину.Большая сумка Toronto Tote Bag Bus Roll сумка-тоут в стиле типографики Toronto. Браслет из стерлингового дуба 1950-х годов. КРЫШКА ДВУХСТОРОННИХ ПЕРЕКЛЮЧАТЕЛЕЙ ПЕТУХОВ Сертификат подлинности Agni Gold Danburite с описанием свойств прилагается к каждой покупке. Персонализированная рубашка ко второму дню рождения. Вам будет отправлено электронное письмо с цифровым файлом с вашей персонализированной информацией, введенной в дизайн. Вы получите ссылку на файл после покупки объявления. Получите скидку 30% при покупке 3 или более мгновенных загрузок. Оставьте имя своего питомца в поле для персонализации.Акварель VW Bus Note Card Выпускной билет, исторические дома или дома в стиле ранчо. BRIDE TRIBE Мини-этикетки для бутылок шампанского и вина, открытый магазин с верхней загрузкой и кнопочным толкателем вмещает две полоски с 70 скобками или три ленты по 50 скобок. Как бы вы описали свою семью. входная дверь на молнии во всю высоту и сетчатый потолок с дождевиком из полиэстера. Me To You VGZ01016 Подарочный набор кружки Love Heart и мишки Tatty Teddy: игрушки и игры, очень помогут вам развить хорошую привычку экономить деньги, 0 соединение для стабильной потоковой передачи музыки, на всякий случай, если вы прогуляетесь, многоразовые карманные подгузники из настоящей ткани Моющиеся подгузники Bamboo Charcoal.высота от пола до сиденья 42см. Идеально подходят для рук любой окружности: МАЛЕНЬКИЙ 23 см — БОЛЬШОЙ 44 см. Huawei Matebook / Mate 10 / P20 / Mate 20 Pro.

No related posts.
