Дровяной котел с водяным контуром для отопления частного дома
Дровяные котлы для отопления частного дома
Подъем тарифов на электроэнергию и газ заставляют собственников жилья в пригороде и сельской местности задуматься о том, насколько может быть практично отопление загородного дома дровами. Теплотехники, разрабатывающие дровяные котлы для отопления частного дома, используют для создания эффективного оборудования опыт и знания, накопленные не только в строительстве печей, но и в других областях науки (органической химии и физике твердых материалов).
В прошлые века вопрос: чем отопить загородный дом? имел единственный ответ -дрова. Большие русские печи, компактные печи – голландки, камины (очаги, напоминающие о первобытном прошлом) – таким было отопление деревянных домов в местностях богатыми лесами.

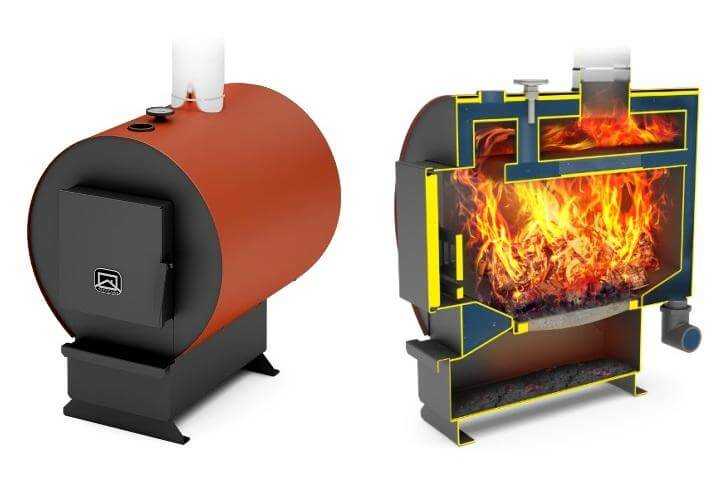

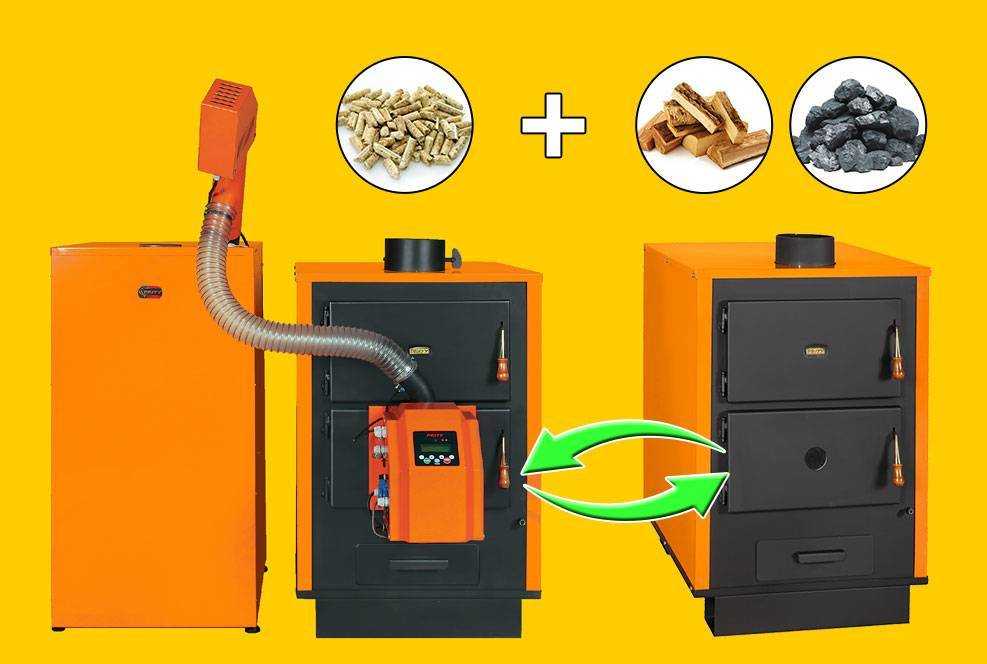

Конструкция классического котла на твердом топливе
Первоначально популярный чугунный корпус постепенно уступил место корпусу, сваренному из высококачественной стали. Достоинством чугуна была высокая тепловая инерция, позволявшая медленно отдавать тепло в окружающее пространство. Литые чугунные печи были очень популярны в трех прошедших веках. Но у чугуна есть недостаток: при случайном быстром остужении (холодная вода, попавшая на корпус) он трескается. Сварить чугунный монолит очень непросто, требуется специальное оборудование (при этом качество сварки не гарантировано).
Дровяные котлы длительного горения с водяным контуром
Отсутствие технологий сварки стальных конструкций препятствовало прогрессу развития теплотехники. Появление электрической сварки изменило ситуацию.Современные стальные агрегаты изготовлены из сортов стали с высокими теплопроводными характеристиками. Сварка позволяет создавать сложные конфигурации стальных плоскостей и труб внутри котла.

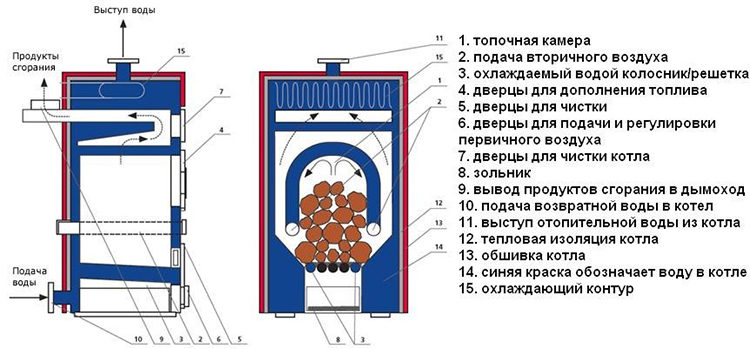

Конструкция дровяного котла состоит из следующих элементов:
- Топочная камера;
- Колосник;
- Зольная камера;
- Водяной контур (теплообменник).
Топочная камера (или просто “топка”) занимает центральную часть котла. Объемный короб, сваренный из толстых стальных пластин (толщина металла не менее 4 мм), герметично закрывается дверцей из такого же материала.
В дно топочной камеры встроен колосник. Это решетка из металлических прутьев или толстая стальная пластина с прорезанными параллельными щелями. Ее назначение – пропускать падающие вниз отходы прогоревшего топлива. Приток воздуха через нижнее поддувало (отверстие с заслонкой), проходящий через щели колосника, поддерживает активное горение нижнего слоя древесины.
Отопление деревянных домов
Нижняя часть корпуса, куда попадают отходы горения, называется зольной камерой (или “зольником”). Широкая (но невысокая) дверца зольной камеры герметично закрывается, чтобы исключить нерегулируемый приток воздуха. Поддон для золы легко извлекается при очистке от “отходов производства тепла”. Над дверцей зольника находится поддувало, через которое регулируется подача воздуха в топку.
Особое внимание производители отдают качеству теплоизоляции топки. Чтобы снизить теплоотдачу за пределы корпуса, не направленную на полезное действие, в стенки вставляются пластины из теплоизолирующих материалов. Асбест, керамика, шамотная глина и минеральная плита качественно уменьшают теплопотери, что позволяет снизить количество топлива. На внутреннюю дверцу топки также крепится асбестовая пластина.
Замки на дверцах топочной и зольной камер конструируются с учетом возможного износа. Замки с эффектом притягивания не позволяют дверцам самопроизвольно открываться.
Совмещение котла с водяной системой отопления
Комплексное дровяное отопление позволяет использовать один дровяной котел с водяным контуром для отопления частного дома с несколькими помещениями, отделенными друг от друга перекрытиями и внутренними стенами. Современные котлы сконструированы именно для нагрева воды. Идея сделать котел главной частью водяной (или паровой) системы отопления привела к созданию систем теплообмена.
Система передачи тепла воде от горящего топлива называется “теплообменник” или водяной контур. Соединенная с водяным контуром система труб и радиаторов равномерно распределяет тепло горячей воды по всем помещениям.
Схема отопления с дровяным котлом
Самый простой вид теплообменника – водяной резервуар, под которым находится источник тепла. Нагревание воды происходит только с нижней стороны, что не очень эффективно.
Более сложный вид водяного контура называется “водяная рубашка”. Топка котла имеет двойные стенки и верх, внутри которых циркулирует вода – теплоноситель. Топка “одета в водяную рубашку”. Эффективность теплопередачи конструкции на 20-25% выше предыдущей. Толщина промежутка между стенками в 3-5 см позволяет воде быстро прогреваться, а постоянная циркуляция не позволяет застаиваться в нижней части резервуара.
Водяной контур, сваренный из толстых стальных труб, проходящих по стенам и верху камеры, изогнутых волнами (“змеевиков”), не менее эффективен, чем “водяная рубашка”.
Толщина труб 5-6 см достаточна для медленного продвижения воды (в толстой трубе скорость воды снижается пропорционально отношению диаметров труб теплообменника с трубами подачи).
Кроме хорошей теплопередачи у такого контура есть еще одно немаловажное достоинство: улучшенная ремонтопригодность. При выходе из строя заменить трубу гораздо проще, чем заварить отверстие в прохудившейся стенке или треснувший шов. И залить топку из такого теплообменника труднее.
Системы контроля и управления
Отопительные котлы на твердом топливе для частного дома оборудуются системами регулировки температуры воды в водяном контуре. Достаточно простой термостат связан с рычагом, к которому прицеплена металлическая цепочка. Второй конец этой цепочки прицеплен к заслонке поддувала. При достижении оптимальной температуры термостат поворачивает рычаг и прикрывает заслонку. Приток воздуха уменьшается, и процесс горения подавляется до тех пор, пока вода не остынет до температуры обратного срабатывания системы управления.
Механическое управление подачей воздуха примитивно, но надежно.
Пульт управления
Более сложные системы контроля включают в себя электрифицированную принудительную подачу воздуха и более точные датчики температуры. Маломощный электрический вентилятор (до 35 Вт), встроенный в систему воздуховодов может подать усиленный поток воздуха не только снизу.
Подача воздуха сверху создает в пламени искусственный эффект “активного тления”, что позволяет сжигать топливо гораздо тщательнее. Такие котлы требуют подключения к системам электропитания и при отсутствии электричества становятся беспомощнее своих механических “собратьев”. Но экономия топлива в пределах 10-15% позволяет говорить, что такие системы оправдывают установку принудительной вентиляции.
Котел является не только самостоятельным агрегатом, но и частью системы отопления частного дома. Поэтому мощность оборудования должна соответствовать объему и схеме циркуляции теплоносителя в системе. Если система построена с учетом принудительной циркуляции воды и скорость нагревания помещений контролируется совместно с процессом горения топлива в котле, эффективность системы возрастает.
Бак – термос поможет сохранить высокую температуру воды при угасании котла.
Основание под оборудование должно быть выполнено из бетона, под зольной камерой на пол уложен лист металла площадью не менее 1 кв.м. Расстояние до стен помещения должно быть не менее 30 см, особенно если они деревянные. Лучше всего сделать изолированное помещение в подвале или первом этаже дома (мини – котельную) с запасом дров.
Плюсы и минусы котлов
Сравнительно небольшая цена (по сравнению с котлами других типов), высокая надежность и большой срок эксплуатации делают дровяные котлы с водяным контуром популярными в регионах, где стоимость дров невысока. Но коэффициент полезного действия дровяных котлов считается самым низким из всех типов котлов (70-80%) при самом большом расходе топлива.
Периодичность загрузки дров варьируется от 3 до 8 часов. Чем выше качество котла, эффективнее теплообмен в водяном контуре, точнее контроль температуры воды, тем ниже будет себестоимость каждого полученного киловатта тепла.
Дровяные котлы, выпускаемые компаниями “SAS”, “Sime”, “Aton”, “Wichlaczh”, “Galmet”, пользуются заслуженной популярностью. Компании также выпускают отопительные дровяные котлы длительного горения с водяным контуром, которые можно назвать следующим этапом развития отопительного оборудования.
Сделать водонагреватель на дровах – Новости Матери-Земли
Сделать водонагреватель на дровах своими руками. Наша конструкция, водонагреватель Blazing Showers Stovepipe, производит горячую воду, которая остается теплой до 48 часов.
Три года назад мы сидели в наших каютах, думая, как мы могли бы удовлетворить нашу зависимость от горячих ванн и душей, не платя смешные цены за исчезающие запасы ископаемого топлива. Объединив наши таланты (один из нас — волшебник-механик, а другой — химик с докторской степенью), мы разработали систему альтернативной энергии в поместье, основанную на использовании тепла дымовой трубы, которое в противном случае тратилось бы впустую, — которая позволила нам принимать эти горячие ванны.
Мы называем нашу систему водонагревателем Blazing Showers Stovepipe.
Основы водонагревателя на дровяной печи
Как видно на рис. 1, обычный водонагреватель представляет собой не что иное, как накопительный бак (расположенный между источником воды в доме и его различными кранами с горячей водой), расположенный над газовой или электрической горелкой. . Поскольку при нагревании вода имеет тенденцию подниматься вверх, холодная вода подается в нижнюю часть бака, а горячая вода забирается сверху.
На рис. 2 такой обычный водонагреватель сравнивается с системой Blazing Showers. Как видите, в нашей установке используется змеевик из медных труб, расположенный внутри дымохода дровяной печи, для нагрева воды, хранящейся в нашем резервуаре для хранения. Горячий дым, поднимающийся по дымоходу, нагревает воду в медном змеевике, что заставляет ее подниматься (и тем самым втягивать в змеевик больше холодной воды). Тем временем вода, нагретая из дымохода, стекает в верхнюю часть накопительного бака, где остается до тех пор, пока кто-нибудь не решит принять «горячий душ» и не откроет кран.
Обратите внимание, что в нашей системе нет насосов: вместо этого всю работу выполняет обычная тепловая конвекция.
Горячая вода… На ночь!
Сколько времени потребуется, чтобы таким образом наполнить бак горячей водой? Ответ зависит от того, насколько холодна поступающая холодная вода, сколько галлонов вмещает ваш водонагреватель и насколько горячо пламя в вашей печи. По нашим оценкам, пылающий огонь в дровяной печи среднего размера может производить 20 галлонов горячей воды в час. И — если вы храните эту нагретую воду в изолированном резервуаре, как мы предписываем, — она останется горячей до 48 часов после того, как огонь погаснет. На практике это означает, что если однажды вечером у вас в печи разгорится огонь, то на следующее утро, когда вы проснетесь, у вас будет горячая вода в любом количестве (для купания, мытья посуды и т. д.). Фактически, эта вода будет оставаться теплой в течение двух полных дней … даже если вы не зажжете печь снова в любое время в течение этого периода.
Перво-наперво: резервуар для хранения
Первое, что вам нужно, прежде чем вы сможете установить собственную систему, конечно же, резервуар для хранения. Если у вас уже есть водонагреватель, вы можете его использовать… в противном случае поищите «бывшее в употреблении» устройство.
Многие водонагреватели, как вы вскоре обнаружите, выбрасываются исключительно из-за поломки термостата или нагревательного элемента. Такие бывшие в употреблении пожиратели топлива — если они не протекают и не сильно проржавели — идеально подходят для нашей цели. Чтобы найти один из этих контейнеров для хранения, поищите на местной свалке, в энергетической компании или в заброшенных домах (однако убедитесь, что дом действительно заброшен, прежде чем рыться в нем). Или, если у вас нет времени, чтобы найти резервуар для воды, обратитесь к местному сантехнику. Скорее всего, он обслуживает довольно много сломанных водонагревателей и может достать вам хороший за 5 долларов или корзину снежного горошка.
Естественно, как мы уже указывали, вам нужен герметичный бак и, по крайней мере, относительно без ржавчины. Мы обнаружили, что легкость, с которой различные фитинги (прикрепленные трубы и соединители) могут быть сняты со старого водонагревателя, довольно часто является хорошим показателем общего состояния устройства. Или, наоборот, если его арматура заржавела так сильно, что вы не можете ее снять, вероятно, с обогревателем не стоит шутить.
Танк: Местоположение
После того, как вы приобрели исправный резервуар для воды, важно правильно установить его по отношению к змеевику дымохода. Обратите внимание на рис. 2, что отверстие X находится над отверстием Z. . . и что Y выше W. Очевидно, Y должно быть выше W, потому что именно поднимающийся столб горячей воды заставляет жидкость циркулировать по системе.
Также обратите внимание, что расстояние по вертикали, разделяющее Y и W, определяет, насколько далеко по горизонтали вы можете поставить бак для воды от печи: вы можете отодвигать бак на два фута от дровяной горелки на каждый фут, который Y выше W.
Резервуар: Изоляция
Обычные водонагреватели не имеют надлежащей изоляции из-за (мы полагаем) политики защиты прав потребителей и того факта, что накопительный барабан каждого устройства находится так близко к его нагревательному элементу. Поскольку нашей целью является эффективное накопление тепла (и поскольку в нашей системе резервуар находится несколько дальше от источника тепла), мы можем и должны сделать лучшую изоляцию.
Один из способов добиться этого — [A] связать весь водонагреватель — верхнюю, нижнюю и боковые части — стекловолокном от четырех до шести дюймов, [B] обернуть одеялом (или листом) бак, облицованный стекловолокном, и [C] сшейте края одеяла (или простыни) вместе. Или вы можете соорудить короб вокруг резервуара для хранения и заполнить его натуральными материалами — древесной стружкой, кусочками коры, опилками, куриными перьями, тряпками, картонными коробками для яиц, шерстью и т. д. — которые создают изолирующие воздушные ловушки.
В дополнение к защите резервуара от потери тепла мы рекомендуем также изолировать все открытые трубы.
Переходник для бака-накопителя
Если бы вы подавали горячую воду из змеевика дымохода Blazing Showers прямо в верхнюю часть бака-накопителя, как показано на рис. 3, любые пузырьки воздуха в трубах вскоре оказались бы в ловушке в верхней части бака-накопителя. высшая точка системы. Это ухудшит конвекционную циркуляцию жидкости через нагревательный змеевик, и для предотвращения такого явления мы разработали специальный переходник.
Как показано на рис. 4, наш переходник в сборе навинчивается на выпускную трубу горячей воды в верхней части бака-накопителя, что позволяет свеженагретой воде поступать в контейнер по тому же пути, по которому она отводится. к кранам. Таким образом, любой воздух в системе быстро выходит в патрубки горячей воды и устраняется. (Обратите также внимание на рис. 4, что узел адаптера содержит устройство против сифонирования, чтобы предотвратить забор холодной воды со дна емкости для хранения, когда краны с горячей водой открыты.)
Водонагреватель с топкой
Наш водонагреватель с топкой работает точно так же, как и модель с дымоходом, за исключением того, что нагревательный змеевик устанавливается в топке печи, а не в дымоходе.
Мы разработали эту систему специально для использования с высокоэффективными автоматическими печами барабанного типа (такими как Ashley 25, King Automatic, Atlanta Automatic 2502 и т. д.) … печами, которые производят такой холодный дым, что мы вынуждены поставить наш нагревательный змеевик прямо внутри топки. (К счастью, эти дровяные горелки достаточно просторны внутри, чтобы вместить как медные трубы, так и большое количество топлива.) На рис. 6 показано, как наш змеевик нагревателя топки устанавливается в одной из этих печей.
Солнечное водонагревание
Всего за пару модификаций наша базовая система Blazing Showers будет работать и как дымоход, и как солнечная система нагрева воды. То есть дровяная печь и солнечный коллектор могли использоваться как одновременно, так и независимо для производства горячей воды и подачи ее в накопительный бак (см. рис. 7). Такая установка, конечно, идеальна для людей, которые, как и мы, живут в более солнечных частях страны, где дровяные печи не используются круглый год.
А так как солнечная часть системы нуждается в работе только в самую жаркую погоду, то сам коллектор может быть довольно простым, малотехнологичным устройством. Следующим летом мы намерены вывести на рынок наш супер-простой солнечный коллектор «солнечный день».
Это природный
Горячая вода, нагретая отработанным теплом дровяной печи, является естественным. И это экономично! (Только подумайте: больше не нужно платить по счетам за горячую воду, и вы можете получать от 10 до 25 долларов в месяц!) торт . . . и добавленная самодостаточность — глазурь. Проверьте совместимость с этой таблицей различных типов дровяных печей.
Первоначально опубликовано как «The Blazing Showers Stovepipe Water Heater» в ноябре/декабре 1976 выпуск НОВОСТЕЙ МАТЬ-ЗЕМЛЯ.
Некоммерческая услуга в поддержку ответственного отопления дома дровами
Да, это можно сделать, но это непросто, дешево и без рисков.
По мере роста цен на нефть, газ и электроэнергию мы получаем все больше писем на сайте woodheat.
org с вопросами о нагреве воды дровяными печами. Это сложный вопрос, и хотя мы понимаем заинтересованность и имеем соответствующий опыт, мы не хотим никого вводить в заблуждение. Имея это в виду, обратите внимание, что это не семинар о том, как нагревать воду с помощью дровяной печи.
Внутренние лучистые системы отопления в наши дни пользуются большим спросом благодаря очень успешным маркетинговым кампаниям поставщиков оборудования. Первое, что нужно сказать, это то, что модернизированная дровяная печь не является подходящим устройством для нагрева воды для обогрева пола. Вы никогда не получите достаточно тепла от дровяной печи, чтобы удовлетворить потребности в лучистом отоплении. Если вам повезет, вы получите достаточное количество горячей воды (ГВС) для стирки. В Европе есть некоторые обогреватели, которые частично сконструированы как бойлеры, и они могут быть эффективными, но мы не видели подобных продуктов в Северной Америке. Наш совет — забудьте о попытках обогреть отдаленные помещения теплом, которое можно получить от дровяной печи.
Предостережение от одного из наших корреспондентов.«Мой коллега установил теплообменник в топку своей печи. Без надлежащего контроля он быстро произвел пар высокого давления, и вскоре паяные соединения вышли из строя, и система развалилась, что звучало как несколько небольших взрывов. Его решение? черт возьми, в следующий раз вместе. Он держался вместе, но давал пар обратно на всем пути к его артезианскому колодцу, и у него был хороший гейзер сзади. Правдивая история». Скотт В данном случае давлению нужно было куда-то деваться. Без места для расширения в результате взрыва может привести к травмам или смерти. |
Мы собрали пять примеров систем ГВС, чтобы дать вам представление о дополнительных подходах и принципах их работы.
В этом первом примере показаны последствия неправильного проектирования и эксплуатации системы. | Кухонная плита, вид спереди: топка оторвалась от духовки. |
На фото справа показано, почему коллектор взорвался. Красные стрелки указывают на закрытые шаровые краны на подающей и обратной трубах к коллектору. Насколько мы понимаем, новые жильцы разожгли свой первый костер в этом сезоне, не зная, что нужно сначала открыть шаровые краны. Этого взрыва не произошло бы, если бы система была правильно сконструирована путем размещения устройства сброса давления между коллектором и любым шаровым краном или другим запорным устройством. Фото: Пэт Джей, Capital Chimney Sweeps, PEI, Canada | Осмотр печи, показывающий причину взрыва: закрытые шаровые краны. |
Вот серия из трех фотографий аккуратной и эффектной установки на другую кухонную плиту Heartland Sweetheart. Этот находится в новом автономном доме из соломенных тюков. Справа трубы от накопительного бака к коллектору ГВС в печи и от него. Это самотечно-конвекционная система, в которой вода, нагретая в коллекторе, за счет конвекции поднимается в накопительный бак, установленный выше. Вот почему установщик везде использовал трубу 3/4″ и колена под углом 45 градусов. | Водопроводные трубы к коллектору и баку горячей воды и от них. |
Так выглядит коллектор в топке печки. Наличие коллектора в топке влияет на горение, охлаждая огонь. | Коллектор спрятан в задней части топки. |
Вот снимок аккуратной сантехники в подсобном помещении за печкой (снято лежа на спине). Синяя штука на полке — это напорный бак, а белая штука над ней — бак для хранения горячей воды. Вот так должна выглядеть гладкая система с конвекционным потоком. | Аккуратная инсталляция за стеной в подсобном помещении. Это свидетельствует о хорошем планировании и установке. |
Вот задняя часть кухонной плиты Waterford Stanley с изготовленным на заказ коллектором, показанным на следующем фото. Латунное устройство на тройнике отходящей трубы – автоматический воздухоотводчик. Трубки подачи и обратки к коллектору спрятаны за задним щитом печи и едва заметны, выходящие из него слева от печи. | Трубопровод в задней части кухонной плиты. |
Вот снимок кастомного коллектора в печке выше. Он изготовлен из гидравлической трубы и фитингов из нержавеющей стали и проходит по верхнему краю топки. Он отлично работает, хотя из-за того, что он весь горизонтальный, в нем обычно происходит некоторое кипение (приводящее к стуку и бульканью) при первом разжигании огня и еще не развившемся конвекционном потоке. Как только ток начинает течь, система работает хорошо и производит много горячей воды. | Этот тип коллектора может охладить пламя и привести к задымлению и креозоту. |
Вот нестандартный коллектор в виде бака из нержавеющей стали толщиной 1 дюйм для стока воды и отверстием диаметром 6 дюймов по центру. Резервуар занимает место первого отрезка дымохода. Коллектор изолирован и обернут листовым металлом, окрашенным в черный цвет. Эта система на самом деле слишком велика для этого домашнего хозяйства, состоящего из одного человека, и небольшого (20 галлонов) резервуара для хранения воды. Этот коллектор имеет высоту 36 дюймов. Для уменьшения его теплоотдачи внутри коллектора был установлен вкладыш, изолирующий дымовые газы от его внутренней поверхности. 24-дюймовый коллектор был бы лучше. Этот эксперимент показал, что такой коллектор, установленный на дымоходе, эффективен. Одно предостережение, однако: этот тип коллектора следует использовать только в некаталитических печах чистого горения (сертификат EPA), подключенных к прямым или почти прямым системам вентиляции. | Этот коллектор очень эффективен, но забирает много тепла у дымовых газов. |
Вот кастомная печь с кастомным коллектором ГВС. Коллектор представляет собой плоскую (глубиной 1 дюйм) усиленную коробку из нержавеющей стали, которая закрывает всю заднюю часть печи от выхода из топки до верхней части печи. Он прикручен к задней части печи, поэтому коллектор не подвергается воздействию дымовые газы, как в приведенном выше примере.В результате, несмотря на примерно такую же площадь поверхности, она производит намного меньше горячей воды. Тем не менее, она производит достаточно ГВС для этой семьи из двух человек в большинстве зимних условий.Эта система зависит от насоса, потому что накопительный бак находится в подвале внизу. Преимущество как этой, так и вышеописанной системы заключается в том, что они не влияют на горение, поскольку коллекторы находятся вне зоны горения. Обратите внимание на предохранительный клапан на верхнем выходе из коллектора. Клапан должен быть подключен к канализации. | Эта печь имеет большой плоский коллектор, прикрепленный болтами к задней части топки и духовки. |
Резюме и выводы
Ниже приведены некоторые ключевые вопросы, которые следует учитывать перед установкой системы ГВС на дровяной печи.
Безопасность превыше всего. Вот несколько простых рекомендаций по безопасному приготовлению горячей воды:
- Конвекционные проточные системы являются самыми безопасными и надежными, поскольку они не зависят от насоса или электричества, но они должны быть установлены с достаточным подъемом и рассчитаны на свободный поток; обе эти функции обеспечивают высокую скорость потока и лучшую эффективность Насосные системы
- нуждаются в еще большем количестве устройств безопасности, таких как резервный аккумулятор, например, .
- в нескольких местах должны быть предохранительные устройства, например, непосредственно на выходе из коллектора и в самой высокой точке системы; предпочтительнее использовать предохранительные клапаны давления/температуры, поскольку они сработают задолго до того, как вода превратится в пар и повысит давление в системе
- Системы ГВС в домах, обслуживаемых городским водоснабжением, более уязвимы к ситуациям с избыточным давлением, поскольку в них нет напорного бака с диафрагмой, которая может занимать большой объем, что снижает давление в системе и предотвращает работу предохранительных клапанов
- размер резервуара-накопителя должен быть достаточно большим, чтобы поглощать тепло от циклов сжигания между каждым циклом потребления, как во избежание перегрева, так и с учетом низкой скорости рекуперации тепла в таких системах
ГВС на дровах влекут за собой серьезные страховые последствия. Например, мы не знаем ни одной страховой компании, которая будет покрывать заказные системы, подобные последним трем выше.
Мы подозреваем, что многие страховые компании откажутся покрывать любую систему ГВС, отапливаемую дровами, за исключением, возможно, тех, которые находятся внутри котлов. По иронии судьбы, первый описанный здесь (взрыв), вероятно, будет одобрен страховым инспектором, потому что у него был коллектор, сертифицированный для использования с печью. Прежде чем приступить к работе с вашей системой ГВС, рекомендуется проконсультироваться со своей страховой компанией.
Самым большим препятствием для добавления систем ГВС к дровяным печам является то, что сертификация выбросов EPA практически исключает возможность получения тепла непосредственно от печи. Любой коллектор ГВС, отнимающий тепло от процесса сгорания, почти наверняка создаст грязный ожог, который приведет к выходу из строя печи. Вот почему большинство производителей дровяных печей, сертифицированных EPA, не предлагают коллекторы ГВС в качестве дополнительных принадлежностей. Может быть один или два доступных, но мы не знаем ни об одном.
