их конструкции и как сделать своими руками?
Во всех сферах хозяйствования, где актуальность по той или иной причине приобретает такая работа, как рубка дров, используются дровоколы.
Современные, высокотехнологичные механизмы не только легко справляются с возложенными на них функциональными обязанностями, но и отличаются простотой конструкционного строения, поэтому могут быть при желании изготовлены своими руками.
Как сделать дровокол самостоятельно? Какие его типы различают? Какими техническими характеристиками механизм должен быть наделен, чтобы обеспечивать бесперебойный и высокопроизводительный рабочий процесс? Об этом и многом другом более подробно поговорим в статье.
Также рекомендуем вам обратить внимание на сайт odrova.ru, где вы сможете купить конус для дровокола «морковка», «шуруп» с доставкой по всей территории России. Для заказа и консультации звоните нам 8 (922) 035 28 87.
Что собой представляет станок для заготовки дров?
Дровокол или станок для заготовки дров – механизированное устройство, предназначенное для выполнения торцовки и раскола чурок, древесины на поленья.
Он характеризуется высокими техническими и качественными показателями, функциональностью и практичностью, простотой эксплуатации и доступностью технического обслуживания, имеет компактные размеры и при необходимости легко транспортируется с одного места на другое.
Важная особенность станка – большой рабочий ресурс. Колуны комплектуются надежными и износостойкими деталями, поэтому стойко выдерживают любые нагрузки, они могут использоваться в любых климатических условиях, обеспечивают бесперебойный рабочий процесс на протяжении продолжительного времени, не требуют регулярного дорогостоящего сервисного обслуживания.
Разновидностей дровоколов достаточно много. Они могут оборудоваться бензиновыми, дизельными и электрическими двигателями, отличаются конструкционным строением, распределяются на профессиональные и бытовые.
Конструкционное строение и принцип работы
Конструкция дровоколов, в том числе и самодельных, достаточно простая и во многом зависит от их вида. Установки комплектуют следующие основные механизмы:
- Двигатель. Он может быть бензиновым или электрическим. Пользователь самостоятельно определяет, какой агрегат сможет обеспечить необходимую производительность в заданных эксплуатационных условиях.
- Редуктор. Повышает крутящий момент, понижает обороты и обеспечивает стабильное давление воздуха перед каждым ударом. Он характеризуется надежностью, выносливостью и износостойкостью.
- Станина – неподвижная часть дровокола, изготовленная из прочного и устойчивого к механическим воздействиям металла. К ней крепятся двигатель, редуктор и рабочий конус для раскола и торцовки полена.
- Подшипники. Являются незаменимой частью опоры, поддерживают подвижную конструкцию – рабочий конус, закрепленный на валу, с заданной жесткостью.
- Рабочий конус. Изготовлен из прочного и надежного металла, имеет резьбовую насадку – буравчик.
Каждый конструктивный элемент дровоколов может быть подобран индивидуально, в зависимости от потребностей и запросов пользователя. В таком случае устройства максимально четко отвечают требованиям и обеспечивают необходимую рабочую производительность.
В зависимости от своего конструкционного строения дровоколы отличаются принципом работы. Чаще всего на практике используется станок для рубки дров, который комплектуют следующие узлы:
- Станина;
- Редуктор;
- Двигатель;
- Рабочий конус.
Работает такой колун по следующему принципу: через редуктор запускает вал, на котором, в свою очередь, располагается буравчик. Он, вращаясь, вворачивается в чурку и раскалывает ее на несколько частей.
В гидравлическом дровоколе усыновлен цилиндр, он получает необходимый заряд энергии от мотора и способствует его передачи на гидравлический шток, который приводит в движение упор.
Плавная работа механизма обеспечивает вхождение лезвия в чурку без удара, в результате чего она раскалывается на части и при этом не сдавливается.
Если мощности дровокола недостаточно для дробления чурки, цилиндр прекращает работу, а насос функционирует в холостом режиме, что предотвращает устройство от поломок.
Распределение по классификационным признакам
Дровоколы можно разделить на несколько видов, ниже разберем по какому принципу идет разделение.
По сфере применения:
- Бытовые. Устройства имеют небольшую мощность и производительность, характеризуются средними техническими показателями. Их преимущества – мобильность, универсальность, компактные размеры и возможность полноценной эксплуатации в любых климатических условиях, доступность ремонта и технического обслуживания, низкая стоимость.
- Промышленные. Станки с высокими техническими параметрами, характеризующиеся большим рабочим ресурсом, отменной производительностью и возможностью длительной эксплуатации без перерывов.
По способу закладки полена:

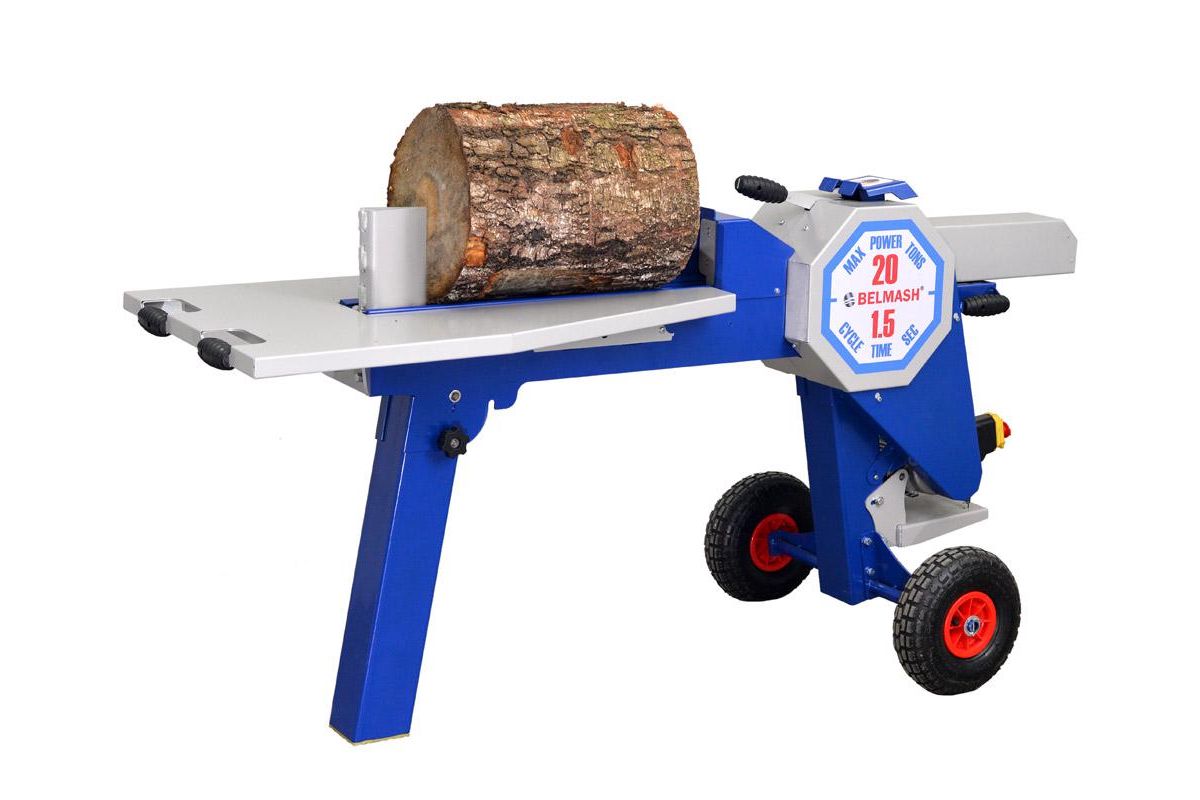

- Горизонтальные. Закладка бревна производится в специальный горизонтальный желоб. Их преимущества: универсальность, практичность, функциональность.
- Вертикальные. Бревно в устройствах устанавливается вертикально. Их преимущества: компактность, функциональность, надежность. Недостатки: необходимость строго соблюдения техники безопасности.
- Смешанные. К данному классу дровоколов относят агрегаты промышленного назначения, эксплуатируемые в потоковом производстве дров.
По источнику питания мотора:
- Электрические. Оборудуются электромоторами, отличаются экологичностью, доступностью ремонта и простотой эксплуатации, имеют компактные размеры и могут легко транспортироваться с одного места на другое.
- С бензиновым двигателем. В отличие от электрических аналогов могут использоваться на объектах, удаленных от централизованной сети. Они требуют минимум затрат на обслуживание и ремонт, функциональные и высокопроизводительны.
- С тракторной тягой. Их основное преимущество – большой рабочий ресурс.
- С комбинированным мотором. Могут комплектоваться приводом трактора и электрическим или бензиновым мотором, эксплуатируются исключительно в промышленной сфере.
По принципу работы:
- Гидравлические. Имеют отменные технические и эксплуатационные характеристики, обеспечивают безопасный и плавный рабочий процесс.
- С конусом. Дровоколы указанного вида относят к винтовым механизмам, обладающим большой надежностью и мощностью. Их особенности — простое конструкционное строение, приемлемая стоимость и отменные качественные показатели.
По способу передвижения
- Стационарные. Представляют собой цельные станки или массивные промышленные модели, трудно поддающиеся транспортировки.
- Передвижные. Оборудованы колесами, которые облегчают передвижение устройств.
Прежде чем выбрать конкретный вариант дровокола, необходимо определиться, с какой интенсивностью он будет использоваться, от этого во многом зависит его технические характеристики. Основные технические характеристики станков:
Мощность расщепления | 400 – 600 об/мин |
---|---|
Рабочая длина | от 50 до 100 см |
Диаметр раскалываемой чурки | 30 см |
Скорость движения поршня назад | до 7,5 см/сек |
Мощность электродвигателя | от 1500вт до 2300вт от 3000 до 4000вт |
Скорость движения поршня вперед до | 4 см/сек |
Дополнительные возможности | Возможность установки насадки из 4-х резцов |
Требования, которым должны отвечать механизмы
- Высота от пола до конуса около 80 см.
- Минимальная мощность двигателя от 2 кВт.
- Посадка на вал редуктора или мотора – плотная.
- Материал для изготовления конуса – твердая сталь.
- Комплектация радиатором охлаждения масла и жесткой рамной конструкцией.
- Наличие функции подогрева масла в гидросистеме.
Поэтапный план изготовления винтового станка
Самодельный дровокол винтового типа сделать очень просто. Из комплектующих частей понадобятся резьбовый конус-насадка, станина, изготовленная с прочной и устойчивой к механическим воздействиям стали, двигатель определенной производительности, понижающий редуктор и вал.
Двигатель и редуктор крепится к станине. Рабочий конус сажается на вал и приводится в действие через понижающий редуктор с помощью мотора. Важно учитывать:
- Запрещается выполнять присоединение насадки напрямую к мотору, это противоречит правилам безопасности.
- Ременную и цепную передачу в обязательном порядке необходимо помещать в специальный защитный кожух.
- Электрическая часть дровокола должна выполняться квалифицированным мастером.
- Допустимая скорость вращения насадки – не менее 250 – 300 об/мин. Если она будет меньше, колун обеспечит минимальную производительность.
Технология производства гидравлического колуна
Сделать самодельный гидравлический дровокол на порядок сложнее, чем конусный. Самый сложный узел устройства, который необходимо произвести, — гидравлическая часть, состоящая из гидравлического цилиндра с толкателем, узла управления потоками гидравлической жидкости и насоса, масляного бака и приводящего в движение насос мотора.
Все эти механизмы можно приобрести в специализированных магазинах по приемлемой цене.
Основа самодельного дровокола – рама. Ее рекомендуется сделать из особо прочного материала, износостойкого к механическим воздействиям.
В ходе проектирования рамы под самодельный станок для рубки дров необходимо предусмотреть его установку на колесах или готовом шасси. В будущем это позволит легко и быстро перемещать устройство на место работы.
Четкой схемы того, как сделать колун своими руками, нет, поскольку при его конструировании допустимо много нюансов, все зависит от выбранных исходных механизмов.
Перед тем как сделать самодельное устройство, желательно оценить его экономическую выгоду. Если дров необходимо немного, то их лучше купить, чем потратить средства на изготовление колуна.
Сделать станок для рубки дров самостоятельно несложно, главное заранее запастись необходимыми комплектующими механизмами. Самодельный гидравлический колун работает эффективнее, чем колун с конусом, но его конструкционное строение на порядок сложнее, чем конструкция.
Смотрите видео-подборку по теме:
особенности устройств, классификация, преимущества, сооружение своими руками
В частном доме почти всегда нужны дрова. Некоторые люди покупают уже заготовленные дрова, хотя на это приходится тратить гораздо большую сумму, чем того хотелось бы. Другие сами занимаются этой работой, тратя свои силы и время на заготовку. Чтобы ускорить этот процесс, люди разработали специальный станок под названием дровокол, который способствует быстрому и эффективному раскалыванию дров. Его основной принцип работы, преимущества и недостатки будут подробно рассмотрены в этой статье, также вы узнаете, как можно соорудить этот прибор своими руками.
Дровокол — это станок, главная задача которого состоит в том, чтобы заготавливать дрова. Различают профессиональные и бытовые устройства. Первые применяются на крупных предприятиях, вторые используются в домашних условиях, их можно сделать собственными руками. Более подробно о классификации этих видов речь пойдет далее.
Профессиональные дровоколы немного сложнее в использовании, так как оснащены гораздо большим количеством функций, а их стоимость достаточно высока.
Устройство позволяет с помощью не слишком больших усилий получить мощное воздействие на древесину в одной определенной точке, благодаря чему даже самое прочное дерево должно расколоться на части.
Как известно, многие владельцы загородных домов топят свое жилье именно дровами, поэтому и спрос на дровоколы растет с каждым годом все больше и больше.
Какие бывают дровоколы
Как уже упоминалось выше, все приборы делятся на:- профессиональные;
- бытовые.
Еще они делятся на механические и гидравлические дровоколы. Также устройства классифицируют по направлению подачи бревен. Существуют:
- горизонтальные;
- вертикальные;
- смешанные дровоколы.
Есть и еще одна распространенная классификация, в зависимости от источников питания. Так, разработаны агрегаты с электродвигателями, с бензиновыми двигателями, на тракторной тяге. Каждый из этих дровоколов отличается своими особенностями конструкции и индивидуальным принципом работы. Следует рассмотреть подробно каждую модель в отдельности.
Механические устройства
Их еще часто называют конусными дровоколами, так как в качестве ножа выступает резьбовой конус, который вкручивается в бревно, раскалывая его на две или более частей. Такое устройство можно сделать своими руками, так как принцип его работы понятен каждому.
Для более эффективной работы с помощью прибора рекомендуется поставить мощный электродвигатель. Каркас устройства выполняется разными способами, наиболее распространенным считается каркас на колесах. Таким образом, у вас будет возможность легко перемещать дровокол по всему участку.
Гидравлические устройства
Принцип работы основан на том, что гидравлический насос приводит в действие мощный нож, который надавливает на чурбак, раскалывая его. Такие устройства сложно соорудить самому, да и себестоимость запчастей может обойтись дороже, чем если бы вы купили уже готовый дровокол.
Агрегаты с электродвигателями
Электрический двигатель приводит в действие гидравлический насос. Такой дровокол не нуждается в особом уходе, его можно устанавливать в любом помещении, хорошо использовать в бытовых условиях. Главное — обращать внимание на мощность двигателя.
Устройства с бензиновым двигателем
Такой дровокол отличается высокой мощностью, что позволяет использовать его продолжительное время, раскалывая наиболее толстую и плотную древесину. Чаще всего устройства применяются на лесозаготовках, когда требуется осуществить большой объем работы. В то же время сегодня можно часто увидеть дровоколы данного типа на дачных участках, что позволяет облегчить работу хозяину жилья.
Устройства на тракторной тяге
Принцип основан на том, что дровокол подключается к гидросистеме обычного трактора. Приспособления используются на крупных промышленных объектах, где необходимо заготавливать большие объемы продукции.
Что касается направления подачи бревен, то в некоторых дровоколах чурбак устанавливается на горизонтальном желобе, в других бревно подается вертикально, а третьи позволяют сочетать обе эти возможности.
Преимущества и недостатки дровокола
К достоинствам можно отнести следующие моменты:- минимальные затраты сил при заготовке дров;
- быстрая и эффективная работа;
- человеку даже не приходится наклоняться в процессе работы, что способствует сохранению его здоровья;
- устройство всегда готово к работе, остается только включить станок;
- возможность беспрерывной работы на протяжении долгого времени;
- работать с дровоколом может даже женщина, так как не требуется грубой мужской силы.
Среди недостатков можно выделить следующие аспекты:
- сложность конструкции, особенно если речь идет о гидравлических дровоколах;
- довольно высокая стоимость, если покупать готовое оборудование.
Как пользоваться дровоколом?
Устройством достаточно легко пользоваться в бытовых условиях, хотя и здесь есть некоторые нюансы, которые необходимо знать и всегда помнить.
Например, вы смастерили или купили готовый прибор с электродвигателем. Тогда вам стоит учитывать мощность двигателя. Она должна быть хотя бы минимум 3 кВт и выше. Хороший двигатель приводит в действие насос, благодаря которому резьбовой конус ввинчивается в бревно и раскалывает его на части.
Работая с любым видом дровоколов, необходимо соблюдать правила техники безопасности, иначе можно получить серьезные травмы.
Рычаг управления устройством должен располагаться подальше от ножей, так как те остро отточены и могут также поранить человека. Дровокол рекомендуется оснастить специальной защитой от случайного запуска агрегата.
Как сделать дровокол своими руками?
Для начала следует разобрать устройство самого простого конусного дровокола, а затем уже плавно перейти к конструкции гидравлического приспособления для заготовки дров.За основу конусного агрегата берется мощный стальной конус с резьбой, который будет приводиться в движение с помощью электродвигателя. Такой конус нужно выточить на токарном станке, после чего на нем делается резьба.
По окончанию данного этапа работ конус насаживается на вал с подшипниками, происходит его фиксация с помощью штифта, что дает возможность в дальнейшем снимать его с вала при необходимости. Нередко случаи, когда конус заклинивает в бревне, в результате чего его нужно выворачивать из полена.
Между двигателем и валом устанавливается распорка из труб и гаек, которая служит для натягивания цепи. Устройство практически готово — остается только запустить агрегат и конус начнет вращаться, вкручиваясь в древесину и раскалывая ее на части.
Гидравлический дровокол своими руками
Самое простое приспособление можно соорудить следующим образом: берется вертикальная рама на платформе, в ее нижней части устанавливается автомобильный домкрат. Верхняя часть рамы является разъемной, что позволяет колоть на ней бревна разного размера и длины.В качестве ножа здесь применяется конусный клин, который подводится к дровам с помощью центрального винта, после чего в работу вступает домкрат.
Можно создать и более сложную конструкцию, которая будет включать гидравлический домкрат, монтированный на стационарной станине, однако такая работа требует определенных знаний и навыков, поэтому в бытовых условиях не рекомендуется изготавливать подобный дровокол.
Как видите, дровоколы являются незаменимыми агрегатами в домашнем хозяйстве, помогая человеку заготавливать дрова для отопления собственного дома. Такое устройство можно соорудить своими руками, сэкономив при этом приличную сумму денег.
Оцените статью: Поделитесь с друзьями!Дровокол своими руками с винтовым конусом и гидравлический самодельный- Обзор +схема и Видео
Ни для кого не секрет, что люди давно отвыкли от тяжкого физического труда.Всевозможные машины и приспособления помогают нам в любой отрасли. Домашний дровокол с винтовым конусом и гидравлический своими руками может стать как полезнейшим агрегатом, так и бесполезным вложением.
Для того, чтобы определиться чем станет он для вас, нужно хорошо представлять разновидности дровоколов, их достоинства и недостатки.
Самодельный дровокол
Машины на службе человека
Век открытий и инноваций призван упростить человечеству существование. Тяжелый физический труд уже для многих пережиток прошлого и знаком лишь по рассказам.
Подавляющую массу силовых, изнурительных и не очень привлекательных работ выполняют за нас машины. Комбайны, электропилы и дрели, всевозможные мешалки, копалки и ковырялки. Кто сейчас готов пахать огромное поле под лопату? Думаю, желающих будет немного.
Так и с дровами. Для того, чтобы запастись на зиму древесиной, необязательно стирать в кровь руки о топор.
Достаточно приобрести в хозяйство специальный агрегат, а если нет желания тратится и есть голова на плечах, и руки из нужного места, то даже собрать самодельный дровокол.
Такой механизм будет в помощь не только крепким мужчинам, но и пожилым людям, одиноким хозяйкам.
Автоматическая колка дров уменьшает риск травмирования. Исключает вредное воздействие на организм от маховых и ударных движений.
Виды и типы дровоколов
Вариантов исполнения машины для колки дров достаточно много. Бывают профессиональные и бытовые дровоколы.
Бытовые
Бытовыми машины считаются, когда их производительность низкая. Сюда же относятся и самодельные дровоколы.
Своими руками можно собрать реечный и гидравлический типы.
Профессиональные
Агрегаты характеризуются множеством дополнительных функций и высокой производительностью.
Классификация оборудования
По расположению бревна для обработки выделяют: горизонтальный тип, вертикальный тип и смешенный тип станков.
В зависимости от вида двигателя дровоколы могут быть:
- бензиновыми,
- дизельными или с электромотором,
- с комбинированным приводом и
- на тракторной тяге.
Агрегаты с электрическим двигателем наиболее просты в работе. Их можно устанавливать даже в помещениях. Их можно собрать в домашних условиях, только учесть возможность доступа к электросети.
Механизмы с бензиновыми двигателями характеризуются большей мощностью, чем предыдущие. Ими пользуются как в промышленности, так и в частных нуждах.
Станки на тракторной тяге часто установлены в фермерских угодьях и даже используются в лесозаготовительном производстве.
В зависимости от принципа функционирования бывают:
- Гидравлические агрегаты. Их легко собрать своими руками. Здесь давящим ножом управляет гидравлический насос. От силы ножа полено раскалывается на несколько частей.
- Конусные агрегаты. В них механическое воздействие на дерево оказывается винтовым конусом. Вращаясь, он входит в бревно, разделяя чурбан. Создание конусного дровокола самостоятельно так же возможно, но двигатель нужно подбирать мощностью побольше.
- Реечные дровоколы. Пара “шестерня-рейка” заставляет двигаться толкач. Привод здесь бывает электрическим или бензиновым. Используя рычаг, зубчатая рейка примыкает к вращающейся тяговой шестерне, направляя толкач на древесину. А после пружина возвращает механизм в первоначальное положение. Механизм этого типа не такой мощный, как гидравлический, однако, для домашнего хозяйства вполне приемлем.
По мобильности различают стационарные дровокольные станки и передвижные агрегаты на колесиках.
Как смастерить дровокол самостоятельно
Чертежи и схемы
Чертеж домашнего конусного агрегата для колки дров, буде выглядеть приблизительно так:
Рабочие узлы
Станина, редуктор, двигатель и рабочий конус.
Двигатель необходимо крепить крепко-накрепко, так как нагрузка на вал, в процессе работы, огромная. Редуктор устанавливается 200-300 оборотов в минуту.
Вал для конусного ножа монтируется на стойкие подшипники. Снизу клиновидного ножа можно прикрепить ещё один клин. Так полено будет надежно зафиксировано в работе.
Станина собирается из швеллера толщиной минимум 4 мм и скрепляется при помощи сварки. Колющий клин лучше приварить стационарно, а точить болгаркой с наждачной. Нож делают из остатков сельскохозяйственных механизмов, используя УШМ.
Пару шестерня-рейка можно позаимствовать у нерабочего рулевого механизма старого грузовика. Рычажный механизм сваривается из трехмиллиметрового листа стали.
Электродвигатель можно взять у списанной вентиляционной системы, а можно сделать колун с электромотором от стиральной машины. Комплект шкивов и ремень вынуть из комбайна советских времен.
В качестве возвратных пружин подойдут даже доводчики с дверей.
Итого себестоимость самодельного дровокола, если все элементы взять из списанного хлама, выходит смехотворной.
youtube.com/embed/q67lyMxxzhQ» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Полезные советы
Важно! Ни в коем случае нельзя присоединять насадку непосредственно к мотору, так гласит первое правило безопасности. Ременную и цепную передачи прячем в специальный защитный кожух.
Электрическая часть агрегата должна выполняться квалифицированным мастером. Оптимальная скорость вращения насадки – от 250 до 300 об/мин, иначе производительность будет минимальной.
И все же перед началом работы над самодельным дровоколом лучше все-таки разумно оценить экономическую выгоду для себя. Когда дрова необходимо колоть нечасто и немного. Допустим, лишь для шашлыка. То понятно, что проделанный труд, навряд ли, вам когда-нибудь окупится.
Даже если все комплектующие достанутся даром, время и силы, затраченные на изготовление несоизмеримо велики. Тогда лучше покупать готовые дрова, и не заморачиваться над изготовлением колуна.
А вот если вы планируете открыть свой бизнес по продаже дров, или в вашем доме печное отопление, смело беритесь за дело. Собрать самостоятельный дровокол вполне возможно, главное найти все комплектующие.
Гидравлический дровокол будет эффективнее, чем конусный колун, но и конструкция его гораздо сложнее.
Секреты работы с дровоколом
Для того чтобы уменьшить расстояние от верхнего торца бревна до начала клинка, необходимо с помощью маховика опустить клин до нужного уровня, чтобы нож мог крепко воткнуться в дерево.
В идеале вращающийся конус должен вонзаться в самый центр чурки, или хотя бы в одну из трещин на торце. Тогда ручка насоса заставляет подъемный цилиндр домкрата работать.
Саму ручку следует поднимать в верхнее положение, пока клин не разделит дерево на части. Получившиеся поленья должны сразу же попадать в специальный приёмник. Активация кнопки спуска возвращает подъемный цилиндр домкрата в первоначальное положение.
Для добросовестной работы конструкции необходимо найти наиболее подходящий домкрат. Учитывая, что гидравлический домкрат обладает диаметром подъемного цилиндра в 170 миллиметров, а усилием на ручку в 15 килограмм, при силе подъема в 10 тонн, если есть возможность, сделать выбор в его пользу. Тогда самодельный дровокол прослужит верой и правдой.
Где купить готовые дровокол и какая цена?
- Перейти в каталог дровоколов в интернет-магазин — https://spb.vseinstrumenti.ru/stanki/drovokoly/ — Перейти в каталог>>
- Перейти в каталог дровоколов в интернет-магазин — https://www.220-volt.ru/catalog/drovokoly/— Перейти в каталог>>
Как сделать самодельный механический дровокол своими руками
Содержание статьи:
Если Вам надоело колоть дрова вручную, тогда стоит изготовить самодельный механический дровокол своими руками. Данное устройство поможет сберечь большое количество времени и сил, затрачиваемых на заготовку дров на зимний период. Из данного материала вы сможете узнать о таком замечательном устройстве, а также о том, как собрать дровокол своими руками.
Создание самодельного механического дровокола своими руками
Человеческое желание прикладывать наименьшее количество усилий и получать при этом максимальную выгоду привело к созданию такого механизма как дровокол. Используя природные силы, можно за несколько мгновений расколоть бревно любых размеров на удобные части.
Для заготовки дров в промышленных объемах применяются специальные станки, а для домашнего использования можно изготовить дровокол своими руками.
На сегодняшний день преобладают четыре вида дровоколов, использующих различные принципы работы:
- Механические. Наиболее простой в сборке и дешевый дровокол. В работе не используется двигатель.
- Конусные или винтовые. Благодаря своей форме и вращению, конус внедряется в бревно и раскалывает его на части. Для придания вращения необходим электрический, бензиновый или дизельный двигатель.
- Гидравлические. Наиболее мощный дровокол. Использует мощность гидравлического насоса для раскалывания бревна об режущую часть. Собрать такой дровокол своими руками достаточно тяжело из-за дороговизны комплектующих.
- Реечные. Колющая часть механизма закреплена на рейке, которая движется при помощи зубчатой передачи. Многие модели заводского производства основаны на данном принципе работы.
Разберем каждый тип более детально.
Механический тип
Изготовить самодельный механический дровокол своими руками достаточно просто. Выполняются следующий порядок действий:
- Подготавливается опора. Для этого в землю бетонируется металлическая или бетонная стойка. На ней будет держаться вся конструкция, поэтому она должна выдерживать дополнительный вес без изменения своего положения.
- На опору одевается горизонтальная часть. Обе части скрепляются между собой шарнирным механизмом. В качестве возвратного механизма можно использовать простую пружину.
- На отдаленной от крепления части горизонтальной балки размещается утяжелитель и режущий клин.
- На участке раскола бревен устанавливается надежная опора. Например, деревянная колода большего диаметра.
Пользователь, немного приподняв колун, опускает его на поверхность бревна. В результате такого воздействия, под действием силы тяжести в точке удара бревно раскалывается. Пружина возвращает механизм в исходное положение.
Важная информация! Чтобы все работало правильно, необходимо произвести точные расчеты, а после сборки конструкции, окончательно отрегулировать все части — силу пружины, высоту до бревна, вес утяжелителя.
Конусный тип
Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.
Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.
Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.
Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.
Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.
Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины. Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев.
Гидравлический тип
Такой дровокол собрать очень тяжело. Изготовить гидронасос в домашних условиях практически невозможно, а покупка такого устройства может оказать серьезное влияние на бюджет. Однако такая модель показывает наивысшую мощность.
При помощи гидравлики бревно подается на ножи и раскалывается на несколько частей. Их количество зависит от количества ножей и их размещения.
Силовую установку следует выбирать из расчета мощности в 6 лошадиных сил или более. Например, использовать для этой цели двигатель от мотоблока.
Важная информация! При раскалывании бревна основное напряжение приходится на заднюю опору гидравлического цилиндра. При проектировке аппарата следует предусмотреть дополнительное укрепление данного узла.
Реечный тип
Принцип действия реечного дровокола во многом схож с работой гидравлической системы. Однако вместо дорогостоящей гидравлики используется менее затратная и более доступная в изготовлении зубчатая передача. Изготовление такого самодельного дровокола своими руками обойдется значительно дешевле гидравлики, но потребуются продвинутые знания в механике и принципах работы подобных устройств.
Бревно кладется в специальный желоб. После активации устройства, механизм зубчатой передачи подает рейку вперед, толкая бревно прямо на нож. Сила подачи устройства зависит от мощности силовой установки, но даже при использовании электродвигателя на 1.5 кВт можно достичь силы раскола более 10 тонн.
Отличие самодельных дровоколов от заводских аппаратов
Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.
Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.
Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров.
Любителям создавать полезные в хозяйстве предметы рекомендуем ознакомиться с другими материалами на сайте rukikryki.ru, где можно найти множество полезной информации.
3.6 / 5 ( 55 голосов )
устройство, виды и рекомендации по изготовлению :: SYL.ru
В сельской местности, где отсутствует возможность подключиться к центральной системе отопления, заготовка дров для обогрева дома в зимний период является ответственным и важным мероприятием. Процесс ручной рубки дров отнимает очень много физических сил, поэтому чтобы ускорить и облегчить выполнение этой работы каждый владелец частного дома стремится максимально механизировать эти операции путем изготовления самодельного дровокола. Устройство, виды и рекомендации по изготовлению этих конструкций интересуют всех рачительных хозяев. Конечно, несложно купить заводской аппарат для рубки дров, но это потребует достаточно больших финансовых вложений. Изготовление самодельного устройства обойдется намного дешевле и позволит оптимизировать его под конкретные условия применения.
Разновидности конструкций самодельных дровоколов
Оптимальный процесс сгорания дров в твердотопливных печах зависит не только от сорта деревьев, но и от физических характеристик поленьев:
- диаметра заготовки;
- ее формы;
- длины полена.
Так, слишком толстые поленья будут долго и плохо разгораться, да и существует вероятность их неполного сгорания. Очень тонкие и маленькие чурки способны быстро перегорать, при этом не успевая отдавать необходимое количество тепловой энергии помещению.
Перед тем как сделать самодельный дровокол, необходимо ознакомиться с основными имеющимися конструкциями этого приспособления:
- Гидравлический дровокол.
- Механический (пружинный) колун.
- Реечное приспособление для рубки дров.
- Дровокол винтового типа.
Самодельные дровоколы и их конструкции также различают по способу закладки заготовок:
- Горизонтальный колун наиболее распространен в использовании. Бревно в таком приспособлении укладывается на направляющие рельсы горизонтально. Чаще полено движется по направлению к колющему ножу, но есть и модели, где применяется движение ножа навстречу бревну.
- Вертикальная схема установки бревна позволяет значительно уменьшить габариты конструкции. В таких приспособлениях колющее устройство двигается навстречу бревну, установленному вертикально на нижней площадке. Фиксация бревна может осуществляться как специальным приспособлением, так и вручную. Встречаются и модели, где нож установлен стационарно, а при расколе подается полено.
- Комбинированный тип самодельных дровоколов своими руками в домашних условиях встречается очень редко. В основном смешанный тип подачи заготовки используется на деревообрабатывающих предприятиях, где требуется переработка большого объема дров.
Гидравлические приспособления
Условно эти устройства можно разделить в зависимости от количества производимых операций на дровоколы:
- бытового назначения, которые используются в основном только для раскола древесины;
- профессиональные устройства, которые способны не только колоть дрова, но и производить их подачу, выгрузку и торцевание.
Дровоколы самодельные бытового использования оснащены электрическим двигателем, который осуществляет вращение гидронасоса. Наряду с надежностью устройства и простотой в обслуживании, все же существенным недостатком его считается зависимость от электрической сети, что существенно влияет на мобильность и мощность приспособления. А вот самодельный дровокол, как и дровокол с бензиновым двигателем, используется профессиональными деревообработчиками для возможности колоть дрова в больших количествах. Гидравлическая система его работает от тракторного вала отбора мощности. Такие агрегаты являются мобильными устройствами.
Принцип действия устройства
Гидравлические дровоколы пользуются особой популярностью среди владельцев частных домов, они намного упрощают колку дров. Принцип действия этого приспособления основан на применении усилия, создаваемого гидроцилиндром, который установлен на станине и создает вместе с остальными комплектующими гидросистему.
Электрический самодельный дровокол гидравлического типа осуществляет постепенное нарастание силы давления бревна на приспособление для колки. Сам процесс раскола древесины сводится к сжатию полена между колющим инструментом и штоком гидроцилиндра.
Устройство дровокола
Наличие и расположение основных элементов можно узнать из чертежа дровокола самодельного гидравлического типа.
Форма рабочей станины и корпуса, а также вид колющего инструмента полностью зависят от возможности и желания владельца. На нормальный режим работы конструктивное решение этих элементов критичного влияния не оказывают, здесь главным становится фантазия создателя. От этого зависит и возможность транспортировки всего агрегата.
Система гидравлики простого типа
Гидравлическая система такой конструкции состоит из следующих частей:
- гидронасос;
- двигатель насоса;
- емкость для масла;
- масляный распределитель;
- гидроцилиндр;
- соединительные шланги.
Это минимальный комплект элементов системы гидравлики дровокола самодельного. Важной частью такой конструкции является наличие предохранительного клапана у распределителя, который не влияет на выполнение основной задачи дровокола, но необходим для защиты системы от перегрузки. При отсутствии такого клапана придется устанавливать в систему автономное приспособление.
Реечные дровоколы
Принцип работы такого устройства во многом совпадает с гидравлическим приспособлением, только подача бревна осуществляется механизмом реечного типа. Древесина укладывается на желоб и за счет вращения ответного шкива проталкивается под давлением на колющий инструмент.
Для нормального функционирования самодельного реечного дровокола понадобятся: электрический мотор, вал привода, ременная или цепная передача, рейка и шестерня.
Основные преимущества
Агрегат реечного типа, даже если это дровокол самодельный, но изготовленный с соблюдением всех эксплуатационных и технических требований, имеет много преимуществ:
- Надежность и простота в изготовлении и эксплуатации.
- Долговечность работы в безаварийном состоянии.
- Безопасность работы обеспечивается двойной степенью защиты (тепловое реле и предохранительная муфта).
- Возможность работать в любых погодных условиях.
- Производительность устройства не уступает даже гидравлическим промышленным агрегатам.
Особенности устройства реечного агрегата
Основным сложным по конструкции элементом является узел передачи зубчатого типа, но, кроме нее, самодельный дровокол состоит из:
- привода электрического или бензинового типа;
- вращающегося шкива на валу двигателя при помощи больших подшипников;
- шкива ответного вида, соединенного ременной передачей;
- рейки зубчатого вида с толкателем на пружине;
- на конце вторичного вала установлена зубчатая шестерня;
- управляющей ручки;
- колющего инструмента, который располагается на конце рамы;
- собственно рамы с желобами для укладки дров.
Конструкция рамы выбирается самостоятельно, главное — обеспечить ее хорошую устойчивость во время работы.
Винтовой дровокол
При изготовлении самодельного винтового дровокола владельцы зачастую самостоятельно придумывают варианты их конструкции. Принцип действия этого приспособления очень простой: металлический конус при вращении вкручивается в волокна бревна, тем самым расширяя их. При большом напряжении полено раскалывается на части, образуя готовые дрова.
Устройство и общие требования к агрегату
Конструктивно дровокол самодельный винтового типа устроен несложно. Наиболее точно можно ознакомиться с основными элементами, изучив принципиальную схему устройства.
Для качественного выполнения работы к колуну предъявляются следующие требования:
- мощность двигателя должна быть не менее 2 кВт;
- чтобы избежать прокручивания вала, соединения должны быть надежными и плотными;
- колющий конус изготавливается из высокопрочной инструментальной стали;
- для мягкого погружения конуса в древесину наконечник должен быть хорошо заточен;
- высота рамы должна быть удобной для работы, оптимальной считается 80 см.
Технология сборки винтового станка
Перед тем как сделать самодельный дровокол нужно подготовить все необходимые инструменты и комплектующие материалы. Порядок сборки выглядит следующим образом:
- С помощью болтового соединения и сварочного оборудования собирается каркас, на который будут устанавливаться все элементы дровокола.
- Изготавливается рабочая поверхность, для чего к верху каркаса привариваются металлические листы толщиной 3 мм. Из такого же металла делаются и дополнительные полочки, предназначенные для хранения инструментов.
- Так как электродвигатель и многие элементы располагаются на одной стороне стола, то следует продумать устройство системы противовеса.
- Шкив малого диаметра закрепляется на валу мотора.
- На ведущий вал устанавливается шкив большого диаметра, при этом обязательно нужно проконтролировать свободное его вращение.
- Оба шкива соединяются между собой ременной передачей. Чтобы работу станка сделать безопасной, нужно перед запуском двигателя проверить правильное вращение шкивов вручную.
- Рабочий конус нужно прикрепить на ведущий вал.
- Следующим этапом будет подключение двигателя к электрической сети и пробный запуск агрегата. Для безопасности кнопку включения нужно установить в легкодоступном месте.
- Для устройства мобильности станка необходимо прикрепить к низу каркаса колесики.
- Заключительной стадией изготовления самодельного дровокола будет защита его от коррозии. Для чего нужно поверхности всех металлических элементов зачистить от ржавчины и покрыть двумя слоями краски.
Очень важным элементом винтового дровокола является конус, поэтому перед тем как заказать его изготовление у токаря, нужно составить чертеж. Можно приобрести готовое изделие в торговой сети, только обязательно обратите внимание на качество металла.
Механический дровокол
Самым простым в изготовлении является механический агрегат, который внешним видом очень похож на колодезный журавль. Соединение перекладины и стойки осуществляется простым шарнирным способом, при этом нужно обеспечить хорошую смазку сочленения.
Принцип действия такого механизма несложен: полено устанавливается на подставку, затем рычаг дергают резким движением вниз, за счет чего колун набирает большую силу и раскалывает бревно. Далее повторяем весь процесс, пока не получатся дрова необходимой толщины.
Произвести сборку такого простого устройства можно из любого металлического уголка или трубы. Но есть и некоторые недостатки у такого механизма: колка дров все же требует большого усилия, причем основная потеря силы уходит на остановку колуна после раскола древесины. А также большие габариты приспособления.
Агрегат пружинного типа
В такой конструкции основным рабочим узлом является пружина, которая закреплена одним концом на станине, а другим упирается в перекладину с колуном. Поэтому, чтобы при расколе полена приходилось прилагать минимальное усилие, нужно было правильно подобрать пружину.
Конструкция самодельного дровокола с пружиной от «Нивы» стала очень популярной у многих автовладельцев. При создании подвижного упора под пружину появилась возможность регулировать усилие под конкретного человека. Также влияет на удобство работы дровокола высота расположения чурки.
Заготовка дров для отопительного сезона требует значительных усилий. Требуется напилить дрова, наколоть их и сложить на хранение. Больше всего приходится затрачивать физических сил при рубке дров. Поэтому человек стал использовать различные виды самодельных дровоколов.
Самодельные дровоколы | Идеи домашнего мастера
Рубрика: Есть идея! Опубликовано 09.05.2016 · Комментарии: 0 · На чтение: 3 мин · Просмотры:Post Views: 2 959
Говорить о том, что заготовка дров — это пережиток прошлого, слишком рано. Еще во многих селах и деревнях дома отапливаются печами, как это было во времена наших прадедов. О том, что когда-то газ придет в дома, и глубинка будет жить как весь цивилизованный мир, приходится только мечтать. Вот и вынужден сельский житель ежегодно заниматься заготовкой дров.
Как правило, эта работа выполняется с наступлением зимы, когда землю сковал легкий мороз, а снег еще слегка покрыл землю. Рубка леса и его доставка к дому занимает много времени и сил. Но, чтобы получить дрова, требуется бревна еще распилить, а полученные тюльки расколоть. С этой работой нужно справиться до наступления тепла, так как именно в мороз получаешь истинное удовольствие от колки дров. Дрова на морозе колются легко, а чистый морозный воздух освежает и бодрит.
Раньше основным инструментом, используемым для разделки дров, был колун. Но прогресс затронул и эту сферу деятельности. Что и говорить, в русском человеке всегда проявлялся творческий подход в любом деле. Изобретательность, пытливый ум рождали самые необычные идеи. Дальше дело оставалось за малым – сотворить, порой, из подручных материалов на удивление всей деревни дровокол. Среди разнообразных самодельных дровоколов можно выделить несколько, получивших наибольшую популярность у домашних мастеров.
Гидравлический колун
Наиболее распространенным устройством для колки дров является гидравлический колун. Существует несколько вариантов данного устройства, отличающихся незначительно друг от друга, хотя все они работают по одному принципу. Электродвигатель приводит в действие масляный насос, создающий давление в гидравлическом цилиндре. Шток приходит в движение и толкает тюльку на неподвижный нож. В зависимости от конструкции ножа тюлька разделяется на две половины или сразу на отдельные поленья.
Реже встречается вариант гидравлического колуна, где шток совмещен с колуном.
Дровокол с возвратно-поступательным механизмом
При работе с таким дровоколом нужно придерживаться определенного ритма работы. Механизм приводится в действие электродвигателем, и шток с колуном совершает возвратно-поступательное движение. Главное при возврате штока в крайнее положение — успеть положить в лоток тюльку. При определенной сноровке можно легко управиться с немалым количеством дров.
Дровокол с конусным винтом
Наиболее популярный из всех представленных моделей. Отличается простотой изготовления и неплохой производительностью. Принцип работы прост, как и сама конструкция. Конусный винт, совмещенный с валом электродвигателя, врезается в боковину тюльки и, действуя наподобие клина, расщепляет древесину.
Гидравлическая гильотина
Если в предыдущих дровоколах шток с колуном расположен горизонтально, то в гильотине он перемещается вертикально и опускается на тюльку сверху.
Еще несколько оригинальных конструкций позволяют превратить в топливо не только ствол дерева, но и его ветки, измельчая их до состояния, удобного для загрузки в топку печи или дровяного котла.
Впрочем, смотрите сами. В этой подборке видеоклипов представлены как популярные конструкции дровоколов, так и совсем нестандартные модели.
Возможно, кому-то покажется, что по скорости колки дров многим самодельным дровоколам даст фору человек с обычным колуном. Что же, возможно это так, но затраты сил и энергии с использованием дровокола будут несоизмеримо меньше.
Post Views:
2 959
как сделать механический дровокол, какой двигатель нужен для дровокола
Каждый владелец дома с печным отоплением или участка, на котором оборудована баня или сауна, нуждается в заголовке дров. Для небольших объемов можно обойтись обычным топом. Если же дров требуется много, можно изготовить самодельный дровокол, который значительно облегчит рабочий процесс. Своими руками дровокол можно сделать из домкрата, а возможно создать усовершенствованную конструкцию с двигателем. О конструкции каждой из них вы узнаете на этой странице.
Самодельный механический дровокол из домкрата своими руками
Существуют различные самодельные механизмы, аппараты и прочие конструкции, которые могут помочь убрать снег вокруг дома, накосить сено, наколоть дров, достать воду из колодца (если он есть на участке — с помощью самодельного насоса, очистить его также с помощью специального оборудования ит. д.). Один из них — самодельный механический дровокол, который не сложно изготовить при помощи подручных средств.
В домах с печью, отапливаемой дровами, актуальным стоит вопрос заготовки дров. Но рубить дрова — занятие не из легких, а их закупка обойдется достаточно дорого. Чтобы сэкономить деньги и силы, можно изготовить своими руками дровокол из домкрата, который существенно упростит процесс заготовки дров.
Перед тем как сделать дровокол своими руками, нужно изготовить специальную раму. Ее конструкция заключается в создании двухопорной балки. На одном конце этой балки должен размещаться «мускул», закрепленный шарнирно, а на другом — клин.
Между ними необходимо расположить ложе для чурбака. Элементы конструкции гидроколуна должны быть достаточно мощными, ведь усилие в этом месте будет исчисляться сотнями и тысячами килограммов. Поэтому балку рекомендуется сварить из швеллера и стальной полосы толщиной 10 мм.
Клин дровокола из домкрата также должен быть сделан достаточно крепким. Его нужно консольно приварить к отрезку швеллера (чуть большего размера), который можно будет фиксировать в нескольких положениях в зависимости от длины чурбака.
Далее домкрат следует установить на балке горизонтально, на двух опорах. Передняя опора должна быть в виде М-образной скобы с хомутом, охватывающим корпус инструмента.
Задняя опора обычно представлена двумя пластинками. К этим пластинкам необходимо прикрепить пружины, которые должны возвращать шток в исходное положение после снятия давления масла в цилиндре.
Теперь остается расположить готовое приспособление на рабочем столе или верстаке для удобства работ. Для этого следует подвести к полену клин и начать раскачивать его рукой.
После нескольких движений шток нажмет на чурбак и последний расколется. Затем останется только убрать готовые поленья. Для этого нужно рукояткой сброса снять давление масла.
При этом пружины аппарата вернут поршень со штоком в исходное положение. После этого можно будет заложить новый чурбак.
Самодельный дровокол с двигателем и его мощность
Дровокол с бензиновым двигателем — еще одно оборудование, позволяющее облегчить процедуру заготовки дров. С его помощью можно наколоть достаточно тонкие чурбаки сразу при заготовке, минуя долгий процесс колки поленьев сначала на чурбаки, а затем — на шестерики и восьмерики. Известно, что чем тоньше поленья, тем эффективнее они будут гореть и больше отдавать тепло.
В конструкции данного дровокола необходимо использовать конус с резьбой. Этот конус будет приводиться в движение двигателем. Конструкция довольно простая и не требует больших затрат. Единственное важное требование — правильно сделанный конус. Его лучше выполнять на заказ, поскольку для его изготовления требуется токарный станок. Делать конус рекомендуется из стали СТ-45, шаг резьбы должен составлять 5 мм, а глубина резьбы — 2 мм.
Если есть доступ к токарному станку, то можно выполнить эту деталь и самостоятельно, поскольку здесь большой точности не требуется.
Кроме того, большую часть металла можно снять с помощью болгарки, «посадив» предварительно болванку на место конуса так, чтобы она свободно вращалась. Тогда удастся контролировать равномерное снятие металла. Если болванка окажется длиннее, то можно будет ее поместить в большие подшипники, а звездочку прикрутить к торцу.
Двигатель для дровокола можно использовать как электрический, так и бензиновый двигатель. Желательно все-таки оснастить данное оборудование электрическим двигателем — по всем показателям он более эффективен в работе. Иногда при работе таким самодельным дровоколом его конус устраивается даже на автомобильное колесо. Какой двигатель нужен для дровокола, используемого именно в вашем хозяйстве – решать вам. Так или иначе мощность двигателя для дровокола должна быть не менее 3 кВт.
Если нет в наличии мощного электродвигателя, то можно использовать для самодельного дровокола бензиновый четырехтактный двигатель от мотоблока мощностью 6 л. с. (4,5 кВт — со встроенным понижающим редуктором 1:2 и автоматическим сцеплением).
Однако такой двигатель развивает максимальную мощность при 3000 об/мин, поэтому устанавливать конус с резьбой непосредственно на вал двигателя будет достаточно опасно. В таком случае придется прикрепить с одной стороны звездочку, а с другой — винтовой конус.
Для самодельного дровокола с двигателем и конусной насадкой требуется скорость 400—600 об/мин. Передача вращения от редуктора мотора к конусу должна быть цепной. При этом необходимо, чтобы вал вращался в подшипниках № 205. В качестве опор для этих подшипников можно использовать опоры карданного вала от автомобиля «жигули». Управление оборотами двигателя будет осуществляться в этом случае с помощью педали, к которой прикрепляется тросик управления дроссельной заслонкой карбюратора.
Процесс работы самодельного дровокола будет следующим: конус с резьбой при вращении вворачивается в полено и раскалывает его. Если мощности двигателя не будет хватать, можно увеличить передаточное число. Для этого требуется частота вращения конуса не ниже 250 об/мин. При меньшей скорости вращения производительность окажется слишком низкой.
Чтобы можно было сразу укладывать дрова под навес, следует устанавливать дровокол рядом с поленницей или дровяником.
33 самодельные дровоколы, которые упрощают рубку дров — самодостаточный образ жизни
Самодельный дровокол сэкономит вам время, энергию и деньги, когда дело доходит до распиловки дров для использования в камине или дровяной печи . В связи с тенденцией к более устойчивому образу жизни многие люди ищут альтернативные источники тепла, и древесина является основным источником. Древесина является экологически чистой, возобновляемой, доступной и недорогой. Самый большой недостаток дров для отопления (или приготовления пищи) — это объем работы, необходимый для подготовки дерева к использованию в качестве топлива для отопления.Инструменты для колки дров облегчают работу, но при покупке в магазине они могут быть дорогими. Ознакомьтесь с этими идеями и планами самодельных дровоколов, чтобы вы могли построить самодельный дровокол и сэкономить много времени и денег.
Вы также можете проверить: стеллажа для дров своими руками , бревенчатых домиков своими руками , планировок дров и самодельных дровяных печей .
Самодельный дровокол с 1 шурупом
Гигантский шуруп может быстро и легко превратить большие поленья в поленья размером с камин с этой самодельной конструкцией дровоколов.Если у вас есть дровяная печь или камин, то это идеальный дровокол. Благодаря двигателю мощностью 3 лошадиные силы этот дровокол DIY может легко обрабатывать даже самые большие бревна.
Этот простой проект, сделанный своими руками, имеет несколько функций безопасности, которые вы встроите в сплиттер. Двигатель, приводящий в действие большой винт, приводится в действие нажатием кнопки, и он быстро пробивает себе путь через бревно.
Эта конструкция также содержит инструкции по установке предохранительного выключателя на машине для мгновенного отключения в случае возникновения чрезвычайной ситуации.
2- Гидравлический самодельный дровокол
Держите свой деревянный ящик полным без особых усилий с помощью гидравлической системы DIY , которая легко раскалывает дрова и помогает сохранять тепло в доме всю зиму.
3- Маленький и портативный разделитель бревен
Разделитель бревен может быть как мощным, так и маленьким. А портативность этого плана дровоколов делает его лучшим для всех, кто хочет обогреть свой дом дровами.
4- Самодельный разветвитель бревен
Отличное фото-руководство для создания собственного разветвителя бревен .Подробные фотографии проведут вас через процесс, так что у вас может быть собственный дровокольный станок, который будет делать дрова за вас. Достаточно маленький, чтобы его можно было буксировать за транспортным средством, чтобы вы могли отнести этот колокол к лесу, где он находится, вместо того, чтобы нести бревна на колокол.
Чем меньше вам придется обращаться с бревнами, тем лучше они будут у вас на спине. Откажитесь от старого топора и создайте новый дровокол, который сделает тяжелую работу по распиловке древесины за вас.
5- Дешевый разделитель бревен
Эти бесплатные планы покажут вам, как построить разделитель бревен очень дешево.Разветвитель прочный и функциональный, но детали для его сборки были бесплатными, потому что они были переработаны.
Двигатель представляет собой старый грузовой двигатель, который все еще находится в хорошем состоянии, колеса и ось от старого садового прицепа, переработанные стальные трубы и двутавровые балки, а также эти части составляли основные компоненты самодельного дровокола. Возможно, придется приобрести несколько недорогих компонентов меньшего размера, чтобы собрать все вместе, но общая стоимость будет очень низкой.
Конечным результатом является функциональный разделитель бревен, достаточно маленький, чтобы поместиться в гараже или сарае, но достаточно мощный, чтобы раскалывать бревна на полезные дрова для камина.
Тридцатитонная электростанция
Легко превратить большие деревья в штабелей дров с помощью самодельного дровокола 30-тонной электростанции . Посмотрите этот обучающий видеоролик на YouTube о том, как построить дровокол, чтобы превратить большие деревья в маленькие поленья, готовые для камина.
7- Двусторонний дровокол
Используйте эти пошаговые инструкции о том, как сделать дровокол, и вы сможете построить мощный дровокол , который может разрезать как большие, так и мелкие куски из дерева быстро и легко.
8- Дровокол без подъема
Вот дровокол своими руками , который поднимет дрова за вас и поместит их на место на станке. Следуйте этим подробным инструкциям, чтобы сделать машину своими руками, которая раскалет вашу древесину и спасет вашу спину.
9- Дровокол Unicorn
Этот дровокол DIY использует другой подход к задаче, используя шнековый разделитель с острым концом вместо тупого края.
10- Самодельная портативность
Иногда проще отнести самодельный дровокол к дровам, чем поднести дрова к дровоколу.Эти планы «сделай сам» позволят вам построить прочный и портативный дровокол очень недорого.
11- Самодельный дровокол для металлолома
Небольшой металлолом, лежащий вокруг вашего дома, с помощью этого простого плана здания можно превратить в самодельную дровокол .
12- Ручной разделитель журналов
Простая для понимания диаграмма позволит вам построить этот ручной разделитель журналов с очень небольшими наличными расходами.Для этого требуется немного смазки для локтей, но все же колоть дрова намного проще и быстрее, чем просто топором.
13- Самодельный дровокол с маховиком
Дровокол с маховиком , был создан на основе лома деталей и небольшой изобретательности, и теперь вы можете построить свой собственный, следуя этому обучающему видео.
14- Быстро работающий дровокол
Превратите груду срубленных деревьев в аккуратные стопки готовых к сжиганию дров для дровяной печи или камина в кратчайшие сроки с помощью этого быстродействующего дровокола конструкции .
15-футовый силовой дизайн
Этот простой в сборке самодельный бревна выполняет свою работу с опорой на ножки. Легко построить и легко использовать, просто нажмите на педаль, чтобы расколоть бревно.
16- Переработанные автомобильные детали
Этот разделитель бревен показывает вам, как утилизировать использованные автомобильные детали из разбитого автомобиля и преобразовать их в функциональный разделитель бревен.
Задний мост небольшого автомобиля идеально подходит для этого проекта своими руками, как и части рамы автомобиля.Стальной конструкции можно придать форму и сварить ее в прочную раму для колки бревен.
Если вы устали рубить дрова топором и у вас есть доступ к разбитой машине, воспользуйтесь этими бесплатными планами для разрубки бревен, чтобы переработать старые детали автомобиля в новую самодельную бревенчатую машину.
17- Молоток для колки дров
Эта конструкция отличается, но столь же эффективна для колки дров. Самодельный дровокол не имеет двигателя и управляется вручную.
Эти бесплатные планы покажут вам, как переработать старое железо в полезный дровокол.Несмотря на то, что он управляется персоналом, конструкция включает в себя усиленную пружину, которая делает большую часть работы за вас. Этот молоток также дает вам больше возможностей выбирать размер древесины, с которой вы начинаете и заканчиваете. вы можете расколоть даже самое широкое бревно на мелкие дрова для растопки.
Когда вы закончите работу с молотком, его легко убрать.
18- 30-тонный дровокол
Если вам нужно расколоть прочную дубовую древесину или большие куски древесины, то этот 30-тонный дровокол для вас.
Это не постройка для небольшой дровяной печи, которой требуется только полшнура дров в год, это большая постройка для большой древесины.
Идеальный самодельный дровокол для тех, кто продает дрова и хочет разделить много больших поленьев на меньшие. Также отличный дровокол для домовладельца, который готовит и топит дрова. Этот сверхмощный самодельный дровокол с легкостью справится с самыми прочными и большими кусками дерева. Сделайте раскол дерева быстрым и легким с помощью этой самодельной машины.
19- Дровокол для сборки из металлолома
Это видео на YouTube показывает , как построить 20-тонный дровокол из металлолома. Недорого в сборке, не позволяет вывозить полезные предметы на свалку, а колокол значительно упрощает пиление древесины.
Не позволяйте дровоколу вводить в заблуждение меньшим размером, у него есть 20-тонный двигатель, который способен обрабатывать жесткие куски дерева и легко их раскалывать. Небольшой размер идеально подходит для хранения или вывоза в лес для колки дров на месте.
Небольшой размер также позволяет быстро построить, а за счет переработки металлолома стоимость почти равна нулю. Быстро, легко, дешево и эффективно — это выигрышная комбинация в любом проекте DIY.
20- Выбирайте для этих нескольких самодельных планов разделителя бревен
В этом видео на YouTube показано несколько самодельных конструкций для разбивки бревен и то, как они работают. Имея множество стилей, размеров и дизайнов, вы можете выбрать тот, который лучше всего подойдет для ваших потребностей в разделке бревен.
Это видео на YouTube и следующие комментарии также указывают на некоторые конструктивные недостатки некоторых дровоколов. Наряду с недостатками есть также комментарии о способах повышения эффективности бревенчатых ножниц. Всегда полезно получать отзывы о дизайне, чтобы меньше ошибок было сделано, когда вы создаете самодельный разделитель бревен.
Безопасность должна быть на первом месте при создании разделителя бревен, и это очень информативное видео и следующие комментарии будут указывать на особенности, которые необходимо улучшить на некоторых из этих разделителей бревен.Сделать рубку дров проще и быстрее — это цель создания собственного самодельного дровокола, но никто не хочет терять руку или руку в процессе колки дров.
Это видео на YouTube стоит посмотреть независимо от того, какой дизайн вы выберете. Он укажет на вещи, которые вы, возможно, не учли, и функции безопасности, которые вы, возможно, захотите включить в свою сборку DIY.
21- Гидравлический разделитель бревен
Эти планы разделителя бревен покажут вам, как построить безопасный и эффективный гидравлический разделитель бревен для вашего дома или бизнеса.
Если вам нужно распилить и сложить много дров для зимнего использования дома или для продажи дровам, этот сверхмощный гидравлический дровокол может быстро выполнить эту работу. Эта самодельная машина может превратить большие деревья твердых пород в груды колотых дров, размер которых идеально подходит для дровяного обогревателя. Работайте умно и не усердно с этим самодельным дровоколом.
22 — Разделитель бревен вне сети
Жить вне сети означает, что вам нужно найти альтернативный источник тепла и приготовления пищи, который будет устойчивым и доступным.Древесина является отличным альтернативным источником топлива, но ее нужно обрабатывать до размера, достаточно маленького, чтобы поместиться в дровяную печь, обогреватель и / или камин.
Этот видеоурок на YouTube покажет вам , как построить разделитель бревен , который идеально подходит для приусадебного участка вне сети. Этот дровокол безопасен, быстр и эффективен в использовании для всех видов древесины.
23- Преобразование клина
Это видео на YouTube покажет вам, как превратить небольшой дровокол в более мощную машину, которая может обрабатывать большие бревна.
Клин усилен, поэтому небольшой дровокол может легко раскалывать более крупные бревна, что ускоряет и упрощает рубку дров на приусадебном участке. При отоплении и приготовлении пищи на дровах требуется много дров, чтобы пережить зиму, и это преобразование, сделанное своими руками, поможет вам за короткое время накопить дрова.
Сэкономьте время, деньги и энергию, переоборудовав небольшой разделитель бревен на более крупный с помощью этих бесплатных тарифных планов.
24- Дровокол для старых автомобилей
Старый разбитый автомобиль с исправным двигателем может получить вторую жизнь в качестве самодельного дровокола.Это видео на YouTube покажет вам, как эффективно использовать старую машину, переработав ее в самодельный бревна . Расколите даже самые большие и прочные бревна твердых пород с помощью этой конструкции, сделанной своими руками.
Превратите срубленное дерево в кучу готовых к употреблению дров быстро и эффективно с помощью этого дровокольника для старых автомобилей.
25- Газоразделитель
Небольшой газовый двигатель обеспечивает питание этого большого лесоделителя. Отлично подходит для использования в усадьбе или хижине в лесу, храните дрова и готовьте их к сжиганию с помощью этой мощной машины.
Два задних колеса делают самодельный дровокол портативным, так что вы можете перемещать его по мере необходимости. Прицепите дровокол к вашему грузовику или квадроциклу и вытащите его в лес, где деревья растут, так что рубка дров будет более эффективной. Этот видеоурок на YouTube покажет вам, как построить этот газовый разветвитель.
26- Дровоколы для измельчения древесины
Всегда здорово, когда одна машина выполняет две разные задачи.Это сэкономит деньги, время и место для хранения, точно так же, как и эта комбинация дровоколов .
Посмотрите это видео на YouTube, чтобы узнать, как колоть дрова и создавать небольшие кусочки растопки с помощью одной машины. Одна сборка своими руками, два использования. Чтобы разжечь огонь, нужны маленькие дрова, а затем большие дрова, чтобы огонь продолжал гореть. В эту самодельную дровоколу входят как мелкие, так и большие куски дерева, поэтому вы можете держать дом в тепле всю зиму.
27- Двусторонний самодельный дровокол
Эта сверхэффективная конструкция позволяет резать дрова как на входе, так и на выходе, поэтому работа выполняется вдвое быстрее.
Эта конструкция позволяет разделить сразу два журнала, когда с ней работают два человека. Один может положить бревно спереди, а другой может положить бревно сзади, когда разделитель перемещается спереди назад.
Время — деньги, и этот дровокол экономит время, распиливая древесину в обоих направлениях.Простой дизайн, очень эффективный и легкий в создании с помощью этого руководства YouTube. Задние колеса этой машины позволяют легко брать с собой везде, где есть древесина, которую нужно расколоть.
28- Трехточечный дровокол для самостоятельной работы
Тракторы — важная часть работающей фермы, и они могут делать гораздо больше, чем просто вспахивать поле. Посмотрите это видео на YouTube, чтобы узнать, как трактором можно колоть дрова для камина или дровяной печи.
Вырежьте достаточно дров, чтобы провести зиму с сельскохозяйственным трактором.Зимой трактор обычно простаивает в коровнике, и это отличный способ использовать трактор во время простоя.
Постройте трехточечный дровокол , и пусть трактор сделает за вас тяжелую работу по колки дров.
29- Двигатель на три л.с.
Этот сверхмощный дровокол рассчитан на долгие годы и прослужит долгие годы. Двигатель мощностью 3 л.
Неинтересно находиться на улице при отрицательной погоде, рубя дрова топором, поэтому соберите этот дровокол DIY , чтобы вам не приходилось проводить много времени на улице в морозную погоду. Это видео на YouTube содержит подробные инструкции, поэтому проект DIY очень просто построить.
30- Ручной делитель с четырьмя лезвиями
Четыре топора используются для создания четырех режущих лезвий на самодельном дровоколе . Этот разветвитель немного отличается от других, потому что это ручной разветвитель. Для питания этой машины не используется ни газ, ни электричество, поэтому она идеально подходит для использования вне сети или в удаленных охотничьих домиках.
Это простой способ колоть дрова, и его можно использовать везде, где нужно развести огонь. Поместите бревно в металлический каркас поверх четырех лезвий топора, затем нанесите по бревну один сильный удар, и бревно превратится в четыре куска дров идеального размера.
31- Самодельный разделитель бревен
Отличное видео на YouTube, которое предоставляет подробные инструкции по созданию самодельного разделителя бревен.Этот сверхмощный дровокол был построен в подвале в то время, когда из-за сильной снежной бури все было отключено.
Если вы живете в районе, подверженном сильным снегопадам и холодной зимней погоде, вам понадобится надежный дровокол, подобный этому. Всегда имейте под рукой много готовых дров на случай неожиданной зимней снежной бури с помощью этой деревообрабатывающей машины.
32- Деревянный комбайн
Если вы отапливаете дом исключительно дровами, то вам нужен эффективный, быстрый и безопасный дровокол, подобный этому.
Это видео на YouTube покажет вам, как построить эффективный деревообрабатывающий станок с приводом от трактора. Подсоедините дровокол и лесовоз к трактору и подъезжайте к месту срубленных деревьев, чтобы дрова можно было обрабатывать на месте.
33- Шнековый разделитель бревен
Небольшой размер, но он обладает достаточной мощностью для разделения больших бревен. Идеально подходит для небольших помещений, так что вы можете оставаться в тепле и сухости, пока перерабатывает дрова для вашего дома.
Посмотрите этот видеоурок на YouTube, чтобы получить всю подробную информацию о том, как собрать самодельный шуруповерт для бревен.
Планы разветвителя бревен: Руководство по самодельным сделкам на 2021 год
Самодельные дровоколы сделают вашу жизнь проще, сэкономив ваше время, энергию и деньги на рубку дров для использования в дымоходе, печи или камине.
Поскольку в наши дни все выбирают экологически безопасный образ жизни, дровоколы будут играть полезную роль.
Ну это здорово, правда? Итак, хотя сейчас вы, возможно, думаете о том, как сделать разделитель журналов дома или какие планы по разделению журналов, у нас уже есть некоторые планы.
Вот 13 классных схем дровоколов, которые помогут вам сделать самодельные дровоколы, так что вы сможете построить самодельный дровокол и сэкономить много времени и денег.
Планы и идеи насадок для дровоколов
1. Самодельный дровокол с шурупом
С помощью этого самодельного дровокола с помощью этого самодельного дровокола можно быстро и эффективно превратить огромные бревна в бревна размером с дымоход.
Если вы используете дымоход, печь или камин, это идеальный дровокол, на который вы можете претендовать.
Если вы можете добавить двигатель мощностью в три лошадиные силы для изготовления этого самодельного бревна, его можно будет легко использовать для обработки даже самых гигантских бревен.
Этот план самодельного дровокола очень важен и имеет множество функций безопасности. Двигатель, который управляет винтом, можно активировать простым нажатием кнопки.
2. Молоток для колки бревен
Этот план колки для бревен необычен, но столь же успешен при распиловке дров. Этот самодельный дровокол не имеет двигателя и работает физически.Это сделано из старого железа.
Скажем так, это лучший способ повторно использовать старое железо для создания ценного дровокола. Несмотря на то, что это делается вручную, этот план дровоколов объединяет мощную пружину, которая выполняет более важную часть вашей работы.
Этот дровокол дополнительно дает вам необычайную гибкость при выборе размера древесины, с которой вы начинаете и заканчиваете. Вы можете превратить даже большое полено в маленькие кусочки дров.
3. 30-тонный дровокол
Скажем, если вам нужно расколоть крепкую дубовую древесину или огромные куски дерева, то этот 30-тонный дровокол для вас.Рекомендуется использовать это только в том случае, если нужно распилить много древесины. Он не идеален для мелкой древесины.
Идеальный колокол для бревен на заказ для тех, кто предлагает растопить и должен разрезать тонны массивных бревен на мелкие бревна. Кроме того, это отличный дровокол для домовладельца, который готовит на дровах. Этот хардкорный самодельный дровокол с легкостью справится с самыми сложными и важными кусками дерева.
4. Гидравлический разделитель бревен
Этот план разделителя бревен расскажет вам, как лучше всего изготовить безопасный и эффективный гидравлический разделитель бревен для вашего дома или другого использования в той точке, когда вам нужно разрезать и штабелировать.Тонны зимних растопок для дома или продажи дров; Этот отличный гидравлический дровокол может быстро позаботиться о вашем бизнесе.
Эта самодельная машина может превратить гигантские деревья лиственных пород в груды колотого дерева, идеально подходящего по размеру для дровяного обогревателя.
5. Преобразование клина
Этот план делителя бревен с преобразованием клина — лучший способ превратить небольшой дровокол в более впечатляющую машину, которая работает с большим количеством гигантских бревен.Клин расширяется, так что маленький дровокол, несомненно, может разделить больше гигантских бревен, что сделает процесс рубки дров быстрее и проще для дома.
При нагревании и приготовлении пищи с помощью растопки требуется тонна дров, чтобы пережить более холодное время года, и эта трансформация клина своими руками поможет вам срезать растопку за короткое время. Сэкономьте время, деньги и энергию, превратив небольшой разделитель бревен в более крупный с помощью этого плана разделителя бревен.
6. Разветвитель, работающий на газе
Небольшой бензиновый двигатель дает возможность огромному дровоколу.Необычайно подходит для использования в автономном жилом доме или домике в лесных районах, держите растопку наготове и храните ее для розжига с помощью этой фантастической машины.
Две задние шины создают компактный самодельный дровокол, так что вы можете перемещать его при необходимости. Храните дровокол в своем грузовике или квадроцикле и выносите его в лесные районы, где есть деревья, чтобы рубка растопки была более эффективной.
7. Дровоколы Woodchipper
Это невероятно, если одна машина будет выполнять две разные работы.Этот план дровоколов щепы сэкономит вам много времени, денег, места и денег. Один дровокол своими руками и две работы.
Требуются маленькие кусочки дров для кикстартера, а затем огромные кусочки растопки, чтобы поддерживать огонь в течение длительного времени. Этот самодельный дровокол дает как маленькие, так и большие кусочки дерева, поэтому вы можете сохранить в доме тепло и тепло в холодное время года.
8. Трехточечный делитель бревен для дома
Тракторы — неотъемлемая часть работающей фермы, и они могут делать значительно больше, чем просто вспахивать поле.Тракторы можно использовать для разделки дров для дымохода или дровяной печи.
Достаточно расколотых растопок, чтобы вы смогли пережить более холодное время года с вашим приусадебным трактором. Сельскохозяйственный трактор обычно инертно сидит в сарае в течение холодных месяцев, и это отличный план для колки бревен, который можно использовать во время простоя.
Соберите этот трехточечный дровокол, и пусть сельскохозяйственный трактор выполнит за вас сложную работу по срезке растопки.
9.Мотор на 3 л.с.
Этот сверхмощный дровокол рассчитан на длительный срок службы. Мотор мощностью 3 л.с. упрощает резку массивных бревен, так что вы можете вернуться внутрь, где тепло, до того, как ваши пальцы замерзнут.
Ужасно находиться на улице в условиях нулевого климата, рубя растопку топором, поэтому сделайте этот дровокол своими руками, чтобы вам не пришлось тратить много энергии на улице в холодном климате.
10. Ручной дровокол с четырьмя лезвиями
Четыре оси используются для изготовления четырех режущих лезвий на самодельном дровоколе.Этот разветвитель несколько уникален по сравнению с другими, так как это ручной разветвитель.
Для управления этой машиной не используется ни газ, ни энергия, поэтому она идеально подходит для автономного жилого дома или удаленного охотничьего домика. Это простой метод рубки растопки, и его, как правило, используют везде, где нужно разжечь огонь.
Поместите бревно в металлический каркас поверх четырех лезвий топора. В этот момент сильно ударите по бревну, и оно превратится в четыре полных и идеально подходящих по размеру куска дров.
11. Двухсторонний самодельный дровокол
Этот очень эффективный план дровоколов позволит срезать растопку как на входе, так и на выходе, так что работа будет завершена в кратчайшие сроки. Этот план может принимать участие сразу в двух журналах, когда над ним работают два человека.
Один может положить бревно спереди, а другой может положить одно бревно сзади, когда разделитель перемещается спереди назад.
Говорят, время — деньги, и этот дровокол экономит время, распиливая дрова двумя разными способами: простым планом, профессиональным и простым в работе.
Задние колеса этой машины позволяют легко перемещать ее в любое место, где есть древесина, которую необходимо распилить.
12. Дровокол для старых автомобилей
Старое разрушенное транспортное средство с исправным двигателем может иметь вторую жизнь в качестве дровокола своими руками. Это лучший способ утилизировать старый автомобиль, повторно использовав его в самодельном дровоколе. Разделите даже самые большие и самые твердые бревна лиственных пород с помощью этого самодельного бревна.
Превратите срубленное дерево в кучу готовой растопки быстро и продуктивно с помощью этого дровокольника для старой машины.
13. Дешевый разделитель бревен
Этот план разделителя бревен подскажет вам лучший способ построить недорогой разделитель бревен. Разветвитель полезен и полезен, и для его изготовления вы можете использовать переработанные детали.
Двигатель похож на старый грузовой двигатель, который подходит как скрипка, повторно использованные стальные трубы и I-образные излучатели, а другие части составляют основные сегменты самодельного дровокола.
Возможно, вам потребуется купить несколько деталей, но их стоимость будет меньше.
Заключение
Следуйте любому из этих планов разделителя бревен в зависимости от вашей гибкости и используйте их, чтобы сделать уникальный самодельный разделитель бревен.
Если вам нужен план для распиловки дров на зиму, вы можете использовать вышеприведенные планы для создания самодельного дровокола.
Самодельные дровоколы очень практичны, поэтому мы рекомендуем вам использовать эти самодельные дровоколы для создания растопки для вашего дома или вашего бизнеса.
Зачем тратить много денег на то, что можно сделать самостоятельно, приложив немного усилий? Кроме того, создавать что-то свое — это весело!
BangShift.com Вот 10 Самодельных Дровоколов Инженерные столярные изделия
Видео: 10 самодельных дровоколов, которые опаснее русской рулетки
26 мая 2021 г. Брайан Лонес BangShift XL, ЗАБАВНЫЕ МАТЕРИАЛЫ, РАЗНОЕ, видео, XL видео
(Грег Рурк) — Я не знаю, сколько раз я думал про себя « Я действительно мог бы использовать кучу дров. Кроме того, я устал от такого количества пальцев и конечностей. Интересно, какова моя франшиза за посещение отделения неотложной помощи? » Здесь есть ребята, которые много думают о способах расколоть дрова, может быть, не так сильно заботятся о безопасности.
Сначала у нас есть медленно вращающийся вал с шишковатым когтем для раскалывания дерева. Выглядит довольно неумолимо, но, по крайней мере, движется медленно.
Тогда у нас есть настоящие упражнения, не обращая внимания на части тела. Гигантский маховик с делителем крутится со скоростью звука. Говоря о звуке, эта штука, бьющая по дереву, звучит так, как будто труп Берни попадает в навигационные буи в фильме 80-х Weekend At Bernies. Наш бесстрашный оператор носит защитные очки и средства защиты слуха, возможно, чтобы нейтрализовать Jellys на ногах.
Далее у нас есть гигантский двигатель, работающий по принципу «на пробу и промах», потому что открытые маховики и установка ремня на работающий двигатель могут быть самой безопасной частью этой операции. Подождите, пока вы не увидите, как быстро режущий клин ударяется о дерево и как быстро вам лучше убрать пальцы с дороги.
Наконец-то у нас какая-то мелочь. Не знаю, для чего нужен готовый продукт, но это может быть самая безопасная машина, которую мы увидим сегодня.
Хм … уже почти весна, может, дрова мне все-таки не нужны.
C4 Perfection: Chevy Corvette Grand Sport 1996 года стал вершиной развития четвертого поколения Осталось 12 штук: Mercedes может больше не предлагать V12, но ультра-роскошная линейка Maybach несет в себе факел
Как построить самодельный дровокол | Домашняя страница Руководства
Автор: Дуг Линхоутс Обновлено 21 июля 2017 г.
Вещи, которые вам понадобятся
Цилиндр
Газовый двигатель
Гидравлический насос
00003 Однолопастной клин 9600003 хомуты
Гидравлические шланги
Стальная двутавровая балка
Листовой металл
Наконечник
Используйте двигатель мощностью не менее 5 лошадиных сил.
Предупреждение
Не позволяйте поршню касаться лезвия.
Еще раз проверьте соединения гидравлической линии.
Ни в коем случае не помещайте какую-либо часть тела между поршнем и клином.
Если у вас болит спина при мысли о том, что вы проводите часы на заднем дворе, раскалывая дрова для своего камина, вы можете подумать о том, чтобы вложить эту энергию в постройку дровокола, который сделает за вас тяжелую работу. Эта машина приводится в действие бензиновым двигателем и установлена на оси, чтобы вы могли колоть дрова рядом со своей будущей штабелем.Разные стили лезвий можно использовать для древесины разных размеров, чтобы производить от 2 до 6 бревен.
Сварите раму вместе в форме козла с двумя парами наклонных ножек и прямоугольным столом сверху. Оставьте на раме достаточно места для цилиндра и бревна, оставив немного свободного места. Сварите листовой металл, чтобы сформировать поверхность стола.
Приварите лезвие клина к одному концу стальной трубы, а другой конец балки приварите к раме.Лезвие должно быть выровнено по вертикали. Расположите его так, чтобы при полностью выдвинутом поршне он не касался лезвия.
Приварите цилиндр к другому концу рамы. Поршневой конец цилиндра должен быть направлен в сторону лезвия.
Установите двигатель и гидравлический насос на раму. Убедитесь, что все порты и электрические соединения легко доступны.
Подсоедините гидравлические шланги к входным портам цилиндра и гидравлического насоса с помощью стальных хомутов.Убедитесь, что используете подходящую фурнитуру. Они должны быть рассчитаны на давление как минимум на 50 процентов больше, чем может обеспечить насос.
Дровоколы своими руками
Ознакомьтесь с этими идеями и планами самодельной дровоколы, чтобы вы могли построить самодельный дровокол и сэкономить много времени и денег.
Гидравлический дровокол
Держите свой деревянный ящик полным без особых усилий с помощью этой гидравлической системы DIY , которая с легкостью раскалывает древесину и помогает сохранять тепло в вашем доме всю зиму.
Маленький и портативный
Самодельный дровокол может быть как мощным, так и маленьким. А портативность этого плана дровоколов делает его лучшим для всех, кто хочет обогреть свой дом дровами.
30-тонная электростанция
С 30-тонным дровоколом для электростанции легко превратить большие деревья в штабеля дров. Посмотрите этот обучающий видеоролик на YouTube о том, как построить дровокол, чтобы превратить большие деревья в маленькие поленья, готовые для камина.
Двусторонний делитель бревен
Воспользуйтесь этими пошаговыми инструкциями о том, как сделать дровокол, и вы сможете построить мощный дровокол , который сможет быстро и легко разрезать как большие, так и маленькие куски дерева.
Дровокол без подъема
Вот дровокол , который поднимет за вас дрова и положит их на станок. Следуйте этим подробным инструкциям, чтобы сделать машину своими руками, которая раскалет вашу древесину и спасет вашу спину.
Дровокол Unicorn
В этом дровоколе , сделанном своими руками, используется другой подход к задаче, в котором вместо тупой кромки используется шнековый делитель с острым концом.
Самодельная портативность
Иногда проще поднести дровокол к дровам, чем поднести дрова к дровоколу. Эти планы «сделай сам» позволят вам построить прочный и портативный дровокол очень недорого.
Дровокол для металлолома
Небольшой металлолом, лежащий вокруг вашего дома, можно превратить в самодельную дровоколу с помощью этого простого плана здания.
Ручной разделитель журналов
Простая для понимания диаграмма позволит вам собрать этот ручной дровокол с очень небольшими наличными расходами. Для этого требуется немного смазки для локтей, но все же колоть дрова намного проще и быстрее, чем просто топором.
Дровокол с маховиком
Брошенные детали и немного изобретательности создали этот дровокол с маховиком , , и теперь вы можете создать свой собственный, следуя этому обучающему видео.
Быстродействующий дровокол
Превратите груду срубленных деревьев в аккуратные стопки готовых к сжиганию дров для дровяной печи или камина в кратчайшие сроки с помощью этого быстродействующего дровокола конструкции .
Foot Power Design
Этот простой в сборке дровокол DIY выполняет свою работу за счет усилия ног. Легко построить и легко использовать, просто нажмите на педаль, чтобы расколоть бревно.
Как построить разделитель бревен 7 простыми способами
VI. Насколько полезны разделители журналов?
Помимо того, что дровоколы могут распиливать древесину, они также могут избавить вас от той сложной работы, которую вы собираетесь выполнять. Представьте, что вы режете куски дерева на большие размеры или мусор голой рукой с помощью бензопилы, разве это не боль в шее?
Кроме того, когда люди пытаются вести более экологичный и дешевый образ жизни, древесина стала основным товаром.Само собой разумеется, что растет спрос на использование древесины, не говоря уже о инструментах для колки бревен. Просто взгляните на возможности использования ваших дровоколов для бизнеса.
И помните, готовые дровоколы хороши, но по экономичности лучше самодельные дровоколы.
VII. Заключение
Построить дровокол — довольно сложная задача. Когда накапливаются куски дерева, и ваша бензопила или ваши голые руки больше не могут вам служить, тогда на ум может прийти покупка бревна.Но подумайте также о том, чтобы построить дровокол по своему усмотрению. Конечно, это может сэкономить вам копейки.
Вы нашли перечисленные самодельные дровоколы полезными? Не стесняйтесь поделиться этим с другими через свою учетную запись в социальных сетях. Мы также заботимся о том, что вы говорите, поэтому оставляйте свои комментарии ниже.
Прочтите сравнение электрических и газовых дровоколов здесь.
Примечательная особенность / с
Ударопрочная рукоятка, нейлоновая оболочка
Эффектное лицо из закаленной шеи
Хомут стальной защитный под топор
Сменная головка / рукоять топора
Гарантия
Гарантия производителя 90 дней
Лучший выборКартинка
Примечательная особенность / с
Ударопрочная рукоятка, нейлоновая оболочка
Картинка
Картинка
Примечательная особенность / с
Эффектное лицо из закаленной шеи
Гарантия
Гарантия производителя 90 дней
Картинка
Примечательная особенность / с
Хомут стальной защитный под топор
Картинка
Примечательная особенность / с
Сменная головка / рукоять топора
Последнее обновление 2021-08-10 в 22:23 PST — Подробности
Боже мой: эта ужасающая самодельная машина для колки бревен
Это «10 опасных самодельных автоматов для обработки дров», видео на Youtube, посвященное десяти самодельным дровоколам.Настоящая изюминка видео — это чудовище, показанное выше, которое, я удивлен, не унесло жизни этого человека даже во время его строительства. Все в этой штуке кричит: ты только что проснулся прикованным к дереву в лесу, а кукла на экране телевизора спрашивает, не хочешь ли ты поиграть в игру.
Продолжайте смотреть видео, но этот конкретный красавчик представлен с 2:00 до 4:40, на удивление без происшествий (убедитесь, что ваш звук включен, чтобы он издает звук, когда он везде раскалывает дерево).
Спасибо cjcjcjcjcj, который согласен, если вы не делаете это опасно, вы не живете (и почти и / или фактически умираете).
Это видео от YouTube Giaco Whatever, добавляющего бритвенные лезвия к высокопроизводительному йо-йо, чтобы увидеть, какие повреждения оно может нанести (ранее: его …
5 октября 2017 г.
Это видео выглядит как тот человек, которого я бы хотел на своей стороне в случае апокалипсиса древесного зомби…
15 августа 2017
Это видео, на котором плотник Джон Хейс из I Build It наклеивает наждачную бумагу на сторону полотна настольной пилы, чтобы проверить, будет ли оно …
9 июня 2020 г.
Это видео, на котором вертолет использует пилу для быстрой обрезки ветвей деревьев, растущих возле линий электропередач.Пила весом 830 фунтов, состоящая из …
