Дренажный колодец устройство: Дренажный колодец своими руками. Руководство по изготовлению

Виды дренажных колодцев, их устройство и предназначение

В местностях, где грунтовые воды находятся близко к поверхности, строят дренажные системы. В зависимости от осушаемой площади, типа грунты и глубины и количества водяных потоков возможно сооружения двух видов дренажа:

• Открытый способ.

Канавы для стока ливневых осадков;

• Закрытая система.

На глубине укладывают систему дренов и смотровых колодцев.

Предназначение дренажных колодцев

Основное предназначение дренажного колодца – системное обслуживание и корректировка работы дренажной системы. Дно колодца закладывается на 40 см ниже, уровня входящих в него труб дренажа. Весной и осенью количество осадков заметно увеличивается, фильтры дренов могут засоряться, портиться пропускать внутрь взвешенные частицы глины, мусор. Все это стекает и скапливается на заниженном дне колодца.  Через колодец проводят периодическую очистку дрена, удаляют грязь, скопившуюся на его дне.

Категории дренажных колодцев

В проекте дренажной системы, количество, место монтажа и категорию дренажного колодца закладывают, в зависимости:

• от реальных характеристик почвы;
• уклона дренажной системы;
• взаимного расположения труб;
• уровня и вида грунтовых вод.

Смотровой, ревизионный

Их назначение – профилактика, осмотр и очищение дренажной системы. Они бывают круглого и прямоугольного сечения. Размеры должны обеспечивать спуск человека и возможность его работы.  Радиус отверстия от 40 до 80 см. Конструкция обеспечивает доступ к дренажу в любое время, позволяет быстро устранять аварийные ситуации. Вход в колодец закрывается крышкой.

Смотровые дренажные колодцы проектируют в местах , где дрены стыкуются под углом, в местах схождения нескольких труб, где система повышается, меняет уклон.

Поглотительный, фильтрующий, отводной

Предназначаются для накапливания избыточной воды. По трубам жидкость стекает в глубокий колодец, и затем просачивается в грунт.

Малый диаметр (Ø 70 – 150 мм) отверстия и значительная глубина. Дно на значительном углублении. В самом низу закладывается фильтр из щебня, гравия высотой от 1 до 3 м. Верхний уровень фильтра должен находиться на 4 – 6 м. ниже уровня дрен. Максимальная площадь фильтра колодца до 6 м².

Водоприемный, накопительный

Обустраивают на самом низком уровне осушаемого участка. Водоприемные конструкции сооружают в местах, где нет возможности построить поглотительный колодец. Вся жидкость из дренажной системы накапливается в колодце. Затем её откачивают при помощи насосов. Вода может сбрасываться в близь лежащий водоем, для полива приусадебного участка, направляться в систему очистки и в водопровод.

Материалы для сооружения дренажного колодца

Материал для сборки дренажного колодца должен:

• обеспечивать герметичность;
• надёжные характеристики прочности;
• гарантировать долгосрочную эксплуатацию;
• иметь простую технологию монтажа.

На протяжении многих лет, дренажные системы сооружались из железобетона. Новые материалы позволили ускорить и облегчить работы. В настоящее время, большую часть дренажа проектируют и строят с использованием пластиковых труб и колодцев.

Бетонные кольца

Они производятся на специализированных предприятиях, выпускаются разного диаметра. Монтаж требует применения строительных кранов, спецтехники. Для колодцев большого диаметра нужно проектировать фундамент.

Пластиковые колодцы

Пластик имеет высокую химическую инертность, повышенные сроки эксплуатации. Малый вес облегчает и ускоряет процесс монтажа, не требует вызова строительной техники.

Дренажный колодец — внутреннее устройство, рекомендации по выбору и подключению

Для поддержания водного баланса на приусадебном участке выполняют комплекс работ по устройству глубинного (подземного) дренажа. При этом прокладывают сеть перфорированных труб, называемых дренами, которые выводят в дренажный колодец, используемый для их технического обслуживания. Таких специально устроенных колодцев на участке может быть несколько. Данные сооружения могут выполнять различные функции и потому иметь конструктивные особенности.

Содержание

• Типовая схема дренажного колодца
• Классификация по назначению
• Из чего изготавливают такие колодцы?
• Особенности монтажа колодца пластикового типа
• Особенности обустройства дренажной системы — ВИДЕО

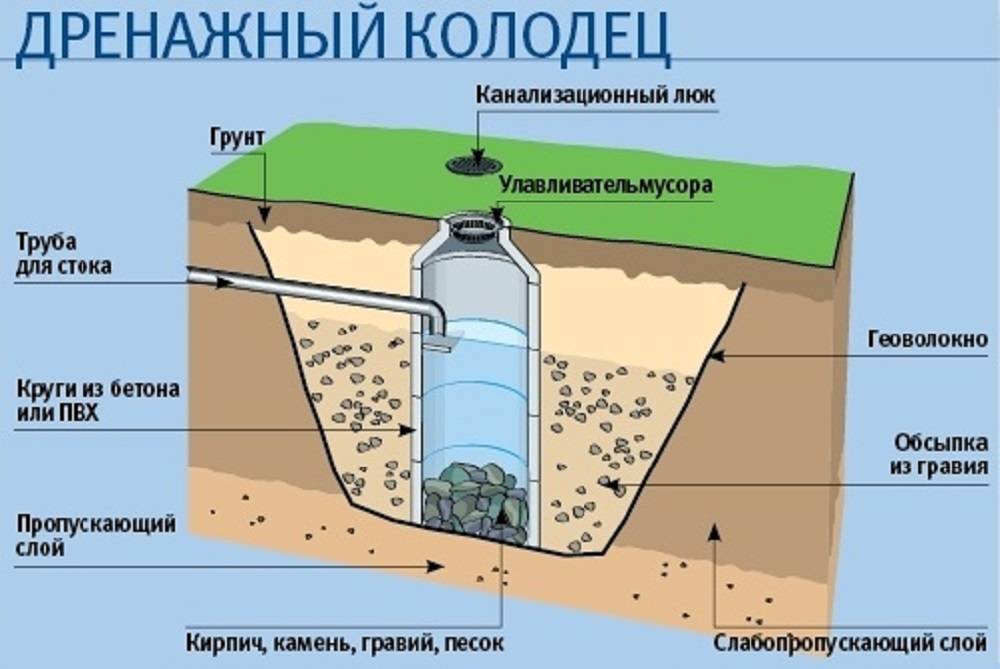

Типовая схема дренажного колодца

• Канализационный люк, обеспечивающий доступ к подземным коммуникациям.
• Горловина, являющаяся несущей частью колодца, которую в пешеходных зонах можно не использовать.
• Шахта считается главным элементом сооружения.
• Днище необходимо для сбора осадка из взвешенных частей ила и песка. В поглотительных колодцах монтаж днища не предусматривается.

Схема дренажного колодца может быть и другой, это один из самых простых вариантов

Классификация по назначению

• Поворотные колодцы необходимы для проведения периодической чистки перфорированных труб от наносов, скапливающихся в их полости, под напором воды. Устройство дренажного колодца данного вида проводят в местах схождения нескольких дрен, а также на каждом втором повороте трубы. При этом становится доступным, как подводящий участок трубы, так и отводящий. Размеры поворотных колодцев варьируются в зависимости от того, предполагается ли спуск человека внутрь сооружения для выполнения ремонтных работ. В этом случае диаметр колодца должен быть не менее одного метра. Тогда поворотный колодец называют инспекционным или смотровым.

Коллекторный колодец наиболее часто строится на частных участках

Из чего изготавливают такие колодцы?

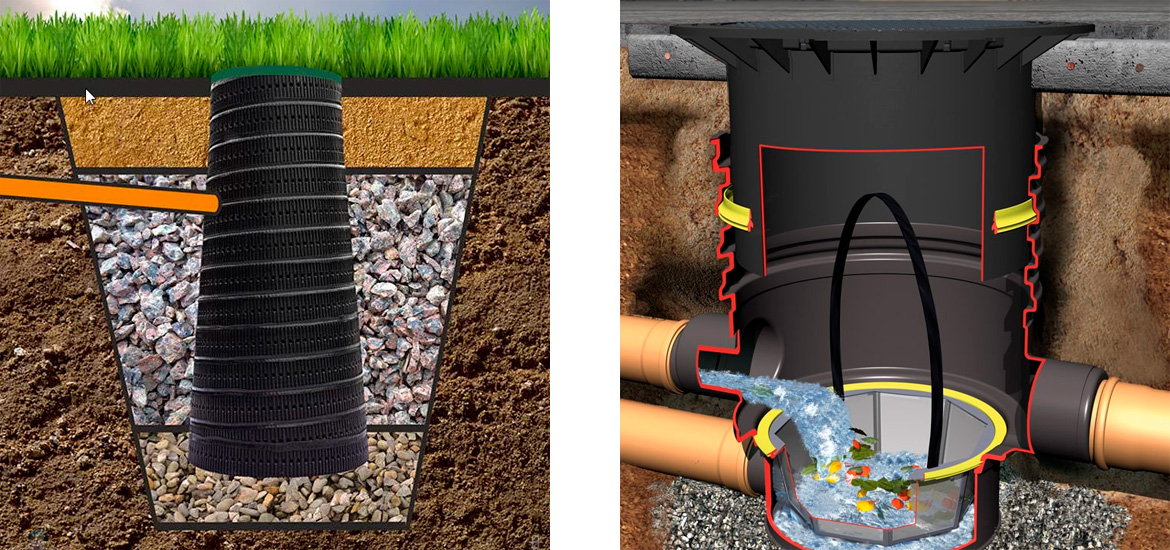

Ранее в монтаже подземного дренажа для сооружения отстойников и смотровых колодцев применялись бетонные кольца. Теперь большей популярностью пользуются полимерные дренажные колодцы.

• Бетонный дренажный колодец возводится из армированных бетонных колец разной высоты и диаметра. При монтажных работах требуется спецтехника, оборудованная подъемными устройствами. Именно это является недостатком использования данных ЖБИ-изделий. Преимущество заключается в долговечности и прочности бетонных конструкций.

Дренажный колодец может быть исполнен из бетонных колец, но в таком случае необходимо задумать о его гидроизоляции

• Полимерные дренажные колодцы обладают большим количеством плюсов, поэтому постепенно вытесняют бетонные аналоги с данного сегмента рынка. Пластиковая гофротруба дренажного колодца благодаря ребрам жесткости может прочно удерживаться в земле. Наличие готовых отводов облегчает подключение дренажных труб, проложенных под любым углом. Небольшая масса пластиковых элементов дренажных колодцев облегчает их транспортировку до места установки. Да и на монтаж требуется не более одного дня, при этом все работы проводятся без привлечения спецтехники. Срок эксплуатации пластиковых емкостей достигает 50 лет.

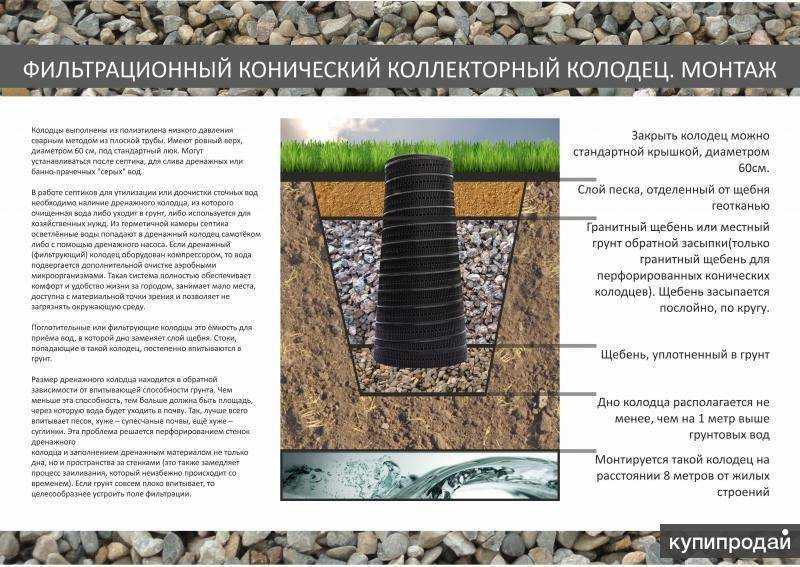

Особенности монтажа колодца пластикового типа

При покупке готовых пластиковых колодцев приходится раскошелиться, так как стоят они немало. Можно немного сэкономить, если приобрести все необходимые элементы отдельно и самостоятельно собрать емкость нужного размера. Потребуется:

• гофрированная труба подходящего диаметра;
• пластиковое дно;
• резиновые уплотнители.

Важно! При сооружении фильтрующего или накопительного колодца обычно приобретают трубу, диаметр которой равен 695 либо 575 мм.

Монтажные работы выполняются по следующему алгоритму:

• Гофротрубу обрезают до необходимой длины, после чего в ней проделывают отверстия для подведения перфорированных труб и устанавливают уплотнительные манжеты.
• В выкопанной канаве сооружают щебеночно-песчаное дно, которое заливают цементным раствором и застилается геотекстилем.
• Далее устанавливают днище, соединяя его с подготовленной трубой, при этом место соединения промазывают битумной мастикой.
• Проводят подсоединение дренажных труб к колодцу. Стыки также герметизируют мастикой.
• Проводят монтаж насоса, с помощью которого будет организована откачка скапливающейся воды.
• Свободное пространство вокруг колодезной шахты засыпают щебнем мелких фракций.
• Устанавливают крышку.

Подсоединение дренажных труб к шахте колодца — особое внимание на герметичность стыков

Как видите, строительство дренажного колодца выполнить под силу и своими руками. Однако полноценный подземный дренаж загородного участка лучше доверить профессионалам, которые спроектируют систему, подберут дренажные трубы и колодцы, выполнят весь комплекс земляных и монтажных работ.

Особенности обустройства дренажной системы — ВИДЕО
