Драйверы для светодиодных светильников в российском условиях: мифы и реальность

Диоды и драйвер для светодиодного светильника – это самые важные компоненты любого светильника, на которые ложится самая большая нагрузка. Если в светильнике установлены качественные диоды и продуманная система теплоотвода, более 90% всех поломок приходится именно на драйвер для led светильников. Если светильник качественный, то даже после истечения гарантийного срока эксплуатации, всегда можно заменить драйвер на новый и использовать дальше.

Led-драйверы в российских условиях

Драйвер для led светильников — это источник питания диодов, которые трансформирует переменный ток в постоянный ток необходимого напряжения.

В условиях российских реалий: нестабильные электрические сети с большими скачками, большие перепады температур при уличном использовании светильника, частые переходы через 0 градусов, низкие температуры, достигающие -40 градусов и ниже, — требования к led драйверам для светодиодных светильников должны быть особенными.

Мы уже не однократно писали в своих статья о том, что срок жизни качественного прибора зачастую определяется сроком жизни led драйвера для светодиодных светильников.

Трудности теплоотвода: Почему дешевые промышленные светильники с качественными чипами и драйвером все равно сгорают?

Виды систем теплоотвода промышленных светодиодных светильников Колокол: преимущества и недостатки

Реальный срок жизни драйверов для светодиодных светильников

Ведущие производители драйверов для светодиодных светильников, даже такие, как Mean Well и Tridonic, заявляют, что срок жизни их изделий для офисных и коммерческих светильников составляет 30 000 часов. И лишь для отдельных моделей особого качества 50 000 часов. Поэтому очень забавно порой читать и слышать заявления российских Кулибиных о том, что их панели Армстронг работают 50 000- 100 000 часов.

Драйверы для уличных светодиодных светильников и промышленных светодиодных светильников, как правило, рассчитаны на срок жизни до 50 000 часов. Ведущих производители на отдельные модели заявляют срок до 70 000 часов. Они, конечно, этот срок берут с запасом, но официальные данные, указываемые в Data Sheet именно такие.

Гарантийный срок 5 лет на свои изделия также дают только ведущие мировые производители драйверов для светодиодных светильников, соответственно и не на весь модельный ряд.

Обман с гарантией: Как определить реальный срок службы промышленного светодиодного светильника

Другим немаловажным фактором является процент фактической вероятности выхода драйвера для светодиодного светильника из строя в течении гарантийного периода эксплуатации. У ведущих производителей, таких, как Mean Well, Tridonic, Inventronic, при правильных условиях, он не превышает 1% в год. Это очень хороший показатель.

Светильник по цене ниже, чем стоимость его компонентов

Главная идея состоит в том, что при продукция с оригинальными компонентами не может стоить дешево. Если же вы покупаете светильник по цене, ниже, чем стоимость его компонентов, что наблюдается очень часто, будьте уверены, что он сломается до истечения гарантии и будет ломаться после. И нужно иметь в виду, что ненадежные производители могут вообще отказаться от своих гарантийных обязательств и осуществлять замену вам придется за свой счет.

Как выбрать промышленный светодиодный светильник колокол: практические советы экспертов

Мерцание светильников

Неприятное мерцание светильников, которое в светильниках для внутреннего применения не должно превышать 5%, точно также регулируется драйвером для led светильников. У ведущих производителей этот фактор исключен.

В принципе, стоимость исправления этого недочета, как правило, не превышает 0,2 USD для светильника любой мощности. При размещении заказов на фабриках в Китае и Тайване, специалистам компании «Грандэнергопроект» неоднократно приходилось решать этот вопрос.

Температурный диапазон

Как правило, серийные led драйверы для светодиодных светильников как ведущих мировых производителей, так и производителей стран СНГ рассчитаны на температурный диапазон от — 40°С до +60-70°С. Для более низких температур разрабатываются специальные системы подогрева и «холодного запуска».

Однако, в любом случае, комфортная рабочая температура любого драйвера для уличного светодиодного светильника не должна превышать – 25°С…- 35°С в течении продолжительного периода времени для его стабильной работы.

Обман в протоколах испытаний

Инженеры «Грандэнергопроект» постоянно сталкиваются с этим вопросом при реализации проектов освещения морозильных камер глубокой заморозки или районов Крайнего Севера. Часто российские производители драйверов для светодиодных светильников лукавят, присылая протокол испытаний лаборатории, указывающий на то, что светильник включился при температуре -50°С.

Тот факт, что он включился при такой температуре, вовсе не означает того, что драйвер для led светильников сможет проработать в таком температурном режиме долго. В этом случае, производитель либо уповает на то, что в течении гарантийного периода таких суровых морозов не наступит, либо закладывает стоимость ремонта драйвера светодиодного светильника или его замены драйвера в стоимость светильника.

Led-хаос: Как производители обманывают клиентов с мощностью и световым потоком светодиодных светильников и как с этим бороться

Работа драйвера при аномально высоких температурах

Для помещений с температурами +80 градусов и выше самым надежным решением является вынос драйвера для led светильника из температурного диапазона, в термический бокс или в соседнее помещение за стену.

Однако, как правило, при этом, страдают такие показатели светодиодных светильников, как коэффициент мощности и коэффициент мерцания. Поэтому приходится чем-то жертвовать.

Не стоит забывать, что помимо температуры окружающей среды, сам драйвер нагревается на 15-25 градусов. В сложных проектах инженеры Грандэнергопроект экспериментировали с различными видами решений, но так и не нашли эффективной альтернативы, в т.ч. и с привлечением инженерных бюро ведущих мировых производителей. Чуть раньше или чуть позже, led драйверы для светодиодных светильников обычно сгорают и подлежат замене.

Диммируемые драйверы: преимущества и недостатки

Драйверы для светодиодного светильника также бывают диммируемыми и не диммируемым. Другими словами, с регулируемой или не регулируемой мощностью светильника, как правило. В случае с диммируемыми светильниками к выбору драйвера стоит подходить наиболее тщательно, потому что вероятность выхода из строя диммируемого драйвера для led светильников несколько выше его не регулируемого аналога.

Однако, регулирование света дает целый ряд преимуществ. Таких, как дополнительная экономия электроэнергии, создание необходимого освещения и так далее. Самыми популярные в Мире системы диммирования: Triac, протоколы DALI и DALI-2, Zig Bee.

Компания «Грандэнергопроект» имеет большой опыт реализации проектов светодиодного освещения различных уровней сложности и объемов. Мы предлагаем комплексное решение любой задачи – начиная с оказания консультационных услуг и подбора оптимальных вариантов светильников и заканчивая поставкой оборудования непосредственно до конечного объекта.

В нашем каталоге представлено новейшее оборудование и светотехника из оригинальных компонентов. Продажи осуществляются мелким и крупным оптом. Для получения ответов на интересующие вопросы, свяжитесь с сотрудниками компании по адресу [email protected] или через форму обратной связи в футере страницы. Перейти в каталог светодиодной продукции Грандэнергопроект

#Школазаказчика #Комплектующие #Грандэнергопроект

Драйвер для светодиодов и светодиодных светильников: виды и принципы работы.

Статья отвечает на многочисленные вопросы покупателей по драйверам для светодиодов и светодиодных светильников. Специалисты «Ледрус» рассказывают о назначении, принципе работы и видах драйверов, объясняют как правильно выбрать блок преобразователя AC/DC под свои задачи, дают рекомендации по ремонту своими руками.

Что такое драйвер?

Драйвер для светодиодов – это специализированный блок питания (преобразователь), работающий от электросети 220 В и обеспечивающий подключенную нагрузку нормированным стабилизированным током. Специфика этого вида устройств определяется зависимостью яркости светодиодов от тока, а не от напряжения.

Постоянное напряжение на выходе «плавает» в пределах заданного диапазона, который указывается в паспорте изделия в формате минимального-максимального значения. Например, драйвер светодиодного светильника 220 В, изображенный на фото выдает 20-36 В DC, ток 250 мА при мощности 9 Вт.

Значения параметров, рассчитываемые производителями светодиодной продукции гарантируют равномерность яркостных характеристик светоизлучающих элементов и предотвращают ускоренную деградацию полупроводниковых кристаллов.

Принцип работы драйвера

Под принципом работы LED-драйвера понимается поддержание стабильного выходного тока при колебаниях уровня выходного напряжения. Сравним обычный блок питания и лед драйвер для светодиодных светильников.

При подключении к блоку питания с выходом на 12 В одной лампы 12 В/5 Вт, выходной ток будет равен 0,42 А. Если добавить еще одну лампу, то ток увеличится в два раза, а напряжение не изменится. Иная ситуация при работе драйвера. К примеру, имеем устройство с характеристиками: ток 300 мА, мощность 3 Вт. К такому преобразователю можно подключить несколько светодиодов с суммарным падением напряжения не более 10 вольт. В зависимости от количества светодиодов напряжение будет изменяться в некоторых пределах, но величина тока останется неизменной.

Виды драйверов

Познакомимся с разными типами светодиодных драйверов, которые можно купить в интернет-магазине «Ледрус». Предлагаемые модели отличаются способом стабилизации тока, наличием функции диммирования и целевым назначением. Рассмотрим реальные схемы блоков электропитания светодиодных светильников и светодиодов, особенности, преимущества и недостатки всех вариантов.

Линейные драйверы.

Плюсы: плавность регулировки, не генерирует электромагнитные помехи, недорогая цена.
Минусы: КПД менее 80%, небольшая мощность, сильный нагрев.
Поясним линейный способ стабилизации тока на примере простейшей схемы, собранной из базовых электронных элементов.

Изменяя сопротивление резистора R, подбираем величину тока, требуемого для свечения светодиода. При уменьшении или увеличении напряжения изменяем сопротивление и поддерживаем стабильное значение тока. Этот алгоритм демонстрирует работу линейного стабилизатора. В реальных схемах роль переменного резистора играет целый набор электронных компонентов, моментально устраняющий отклонение тока от заданного номинала.

Перед нами типовая схема линейного LED driver от производителя Maxim с выходным каскадом, собранном на генераторе тока с полевым p-канальным транзистором.

Для задания рабочего тока использован резистор RSENSE (датчик тока). Падение напряжения на нем определяет величину выходного напряжения дифференциального усилителя DIFF AMP, поступающего на вход регулирующего усилителя IREG. В этом усилителе напряжение сравнивается с опорным сигналом для формирования потенциала управления выходным транзистором, который работает в линейном режиме и поддерживает стабильность тока.

Импульсные драйверы.

Плюсы: КПД свыше 95%, высокая мощность.
Минусы: создает высокочастотные помехи.

И вновь внимание на самое простое схемное решение, демонстрирующее работу импульсного блока питания для LED.

Видим, что резистор отсутствует, но добавились кнопка КН и конденсатор С. После подачи электропитания нажимается кнопка. Конденсатор заряжается до рабочего напряжения, светодиод начинает излучать свет. Кнопка отпускается, конденсатор разряжается. При критическом снижении тока кнопка нажимается вновь для подзарядки конденсатора.

Светодиод горит с одинаковой яркостью при постоянных манипуляциях с кнопкой. Чем выше величина напряжения, тем короче нажатие. Вкратце в этом и состоит принцип широтно-импульсной модуляции для стабилизации тока.

Посмотрим на схему импульсного LED-driver с ШИМ.

Основой решения является микросхема с двумя операционными усилителями, к которой добавлены внешние компоненты. С помощью микросхемы реализованы генератор ШИМ и формирователь управляющих сигналов.

Драйверы для светодиодных лент

Посмотрите на фото светодиодной ленты. Видны резисторы, предназначенные для ограничения тока. Их номинал подбирается так, чтобы при напряжении 12 В или 24 В ток был равен номинальному. Поэтому, блок питания должен поддерживать постоянную величину входного напряжения, а о токе позаботятся токоограничивающие резисторы.

Понятно, что функционал драйвера для светодиодной ленты отличается от ранее рассмотренных блоков питания для светодиодов и LED-светильников.

Диммируемые драйверы

Диммируемый блок питания светодиодов регулирует яркость свечения за счет изменения характеристик тока. Обычно функция диммирования добавляется в схему импульсных преобразователей, использующих ШИМ регулирование. Примеры диммируемого драйвера для светодиодного светильника можно увидеть на рисунках. Отметим, что применяемые микросхемы позволяют осуществлять плавную или импульсную регулировку.

Интересно: при задействовании ШИМ-регулировки наблюдается изменение цвета свечения. Например, белый светодиод меняет цвет на желтоватый или синий, в зависимости от повышения или уменьшения выходной мощности.

Как правильно выбрать драйвер

Проблема выбора встроенного драйвера питания лед светильника или светодиодапоявляется, как правило, в случае выхода этого устройства из строя. Правильным решением станет поиск блока питания с аналогичными характеристиками. Для этого смотрим параметры, указанные на корпусе прибора. Нас интересуют: входное и выходное напряжение, ток и мощность. Например:

Записываем параметры и ищем подходящий аналог. Можно свести затраты времени до минимума, обратившись к менеджеру «Ледрус».

Разберем другой случай. Вам требуется подобрать драйвер, чтобы запитать шесть последовательно соединенных светоизлучающих диодов. В описании светодиодов обычно указывается величина падения напряжения при номинальном токовом параметре. Допустим, это 3 В при 350 мА. Суммарное падение U общ будет равно 15 В. Общая потребляемая мощность – 6,3 Вт, а с учетом запаса по мощности 20-30% – 8 Вт. Следовательно, оптимальным вариантом будет вот этот лед-драйвер:

Аналогично можно выбрать блок питания для LED-светильника, зная его основные параметры.

Как выполнить ремонт драйвера своими руками

В нашей стране много радиолюбителей, самостоятельно собирающих и ремонтирующих электронные приборы. Разумеется, для них не составит труда отыскать неисправность и качественно устранить ее. Однако, обычный человек, не разбирающийся в электронике, не имеющий навыков ремонта и нужного оборудования, вряд ли сможет выполнить ремонт драйвера своими руками.

Да в этом и нет особой необходимости. Стоимость нового преобразователя для светодиодов и лед-светильников весьма невелика. Можно купить нужное изделие без особого урона для своего бюджета. А замену и подключение драйвера светодиодного светильника несложно выполнить самостоятельно, согласно заводской маркировки проводов.

Воспользуйтесь консультацией специалиста

Свяжитесь с менеджером «Ледрус», чтобы получить грамотную консультацию по драйверам для светодиодной продукции. В нашем интернет-магазине Вы обязательно найдете блок питания с требуемыми параметрами для светодиодов, светильников и светодиодных лент.

Драйверы для светодиодных светильников

Для бесперебойной работы в светодиодных светильниках необходим источник питания, который будет подключаться к сети. Он называется драйвер для светодиодного светильника. Драйвер выполняет эту функцию, т.к. это и есть источник питания, задача которого — стабилизировать ток и напряжение в сети. Но как правильно подобрать нужный драйвер? Надо обращать внимание на его выходные параметры: параметр тока (в Амперах) и параметр напряжения (в Вольтах). Еще есть параметр мощности нагрузки устройства (W). Драйверы принято подбирать с запасом мощности и в разрешимом диапазоне выходного напряжения и, конечно же, обращать внимание на характеристику стабилизации тока. В противном случае, светильник подлежит утилизации или отправке на ремонт.

От драйвера также зависят такие характеристики, как:

• уровень пульсации;
• электробезопасность и др.

Характеристика светодиода определяют световой поток.

Схема подключения светодиодного источника света

Выбор драйвера

Выбор драйвера во многом определяет место, где планируется установка светильника.

Например, в условиях складского помещения для светильника понадобится драйвер с рабочей температурой выше 0◦С и степенью влагостойкости от IP 20. Если освещать будем офис или любое другое административное помещение, где работают люди и нужна высокая освещаемость, то в таком случае надо брать во внимание и коэффициент пульсации: он не должен быть выше 5%. Границы входящего напряжения зависят от конкретных условий. Например, если в помещении установлено большое количество оборудования или оно достаточно мощное, то есть вероятность падения (скачков) напряжения в сети. В этом случае понадобится источник питания с универсальным входом.

Блоки питания и драйверы для светодиодных светильников

Напряжение в сети офисных помещений обычно стабильно, и стандартного диапазона входных напряжений бывает более чем достаточно. Но в любом случае светодиодный светильник нуждается в корректоре коэффициента мощности, потому что прибавочная мощность оказывается выше порога в 25 Ватт. Есть модели, рассчитанные на внутреннее освещение. Это модели светильников PLD-40 и PLD-60. Их коэффициент пульсации не выше 20%, а значит, они подойдут для освещения помещений, не требовательных к яркому освещению. Драйверы таких моделей защищены от короткого замыкания и перегревов, а также имеют полное соответствие требованиям электромагнитной совместимости. Таким образом, примеры моделей PLD-40 и PLD-60 продемонстрировали нам прекрасное соответствие для стандартных светильников без регулировки освещения.

Блок питания PLD-60-1050B для внутреннего светодиодного освещения

Требования к драйверам в зависимости от назначения светильника:

• Если светильник устанавливается для наружного освещения, то главное требование для его драйвера – это широкий диапазон переносимых температур, гарантирующих исправную работу после длительного нахождения на морозе.

Вдобавок ко всему, здесь придется учитывать и уровень прочности корпуса. Потому что уличный светильник должен иметь абсолютную защиту от любых агрессивных воздействий, таких как пыль, грязь, химические испарения, вода (влагозащищенность должна быть IP 65). Охлаждением комплектующие светильника тоже не должны быть задеты.

Герметичный контроллер с драйвером светодиодного светильника

Блок питания (кроме того, что он должен быть защищен указанным способом) должен обладать широким диапазоном входного напряжения ввиду того, что линии питания весьма нестабильны. Он должен быть надежно защищен от перепадов напряжения.

• Если светильник устанавливается для освещения дорог, железной дороги, метро, то драйвер у такого светильника должен обладать виброустойчивостью. Этому способствует компаунд, который залит в блоки питания, что позволяет ему не воспринимать вибрации. В противном случае элементы просто отвалятся от платы при первой же вибрационной атаке.

От качества выполнения деталей драйвера зависят все параметры и возможности светильника. Среди них и такие важные, как уровень пульсации, диапазон рабочих температур, устойчивость к скачкам напряжения, температурный диапазон. Вот почему так важно качество комплектующих этого прибора. Как известно, светодиодный светильник led сам по себе является очень надежным осветительным прибором, отличающимся долговечностью. Однако он не сможет пройти весь срок своей службы, если не подойти должным образом к выбору драйвера в светодиодных лампах. Ведь основная причина выхода из строя светильника — не перегоревший светодиод, а плохой драйвер. Именно из-за него вам придется носить светильник на ремонт.

Комплектация светильника и как его подобрать

Обычный светодиодный светильник включает в себя всего несколько элементов:

• светодиоды;
• корпус;
• теплоотвод;
• радиатор;
• драйвер.

Если комплект стандартный, как же тогда подобрать светильник, чтобы его предустановленный драйвер прослужил как можно дольше?

Как мы уже выяснили, драйвер необходим в целях стабилизации тока, который питает светодиоды, мощностью 1 Ватт.

Встраиваемый светодиодный светильник Kreonix с драйвером

Для исправной работы светодиодов от источника питания необходимо понизить напряжение. У каждого светильника есть следующие параметры, которые необходимо учитывать при выборе оптимального драйвера. Поговорим о них подробнее:

• Мощность. Максимальная мощность у драйвера показывает, какую максимальную нагрузку он выдержит. К примеру, если на маркировке указанно (30х36)х1W, это значит, что к этому драйверу можно подключить 30 или 36 светодиодов мощностью 1 Ватт. Если мы говорим о подключении светодиодной ленты на 12-24 Вольт, то следует учесть, что источники питания для них ограничивают напряжение, а вовсе не ток.

Схема подключения светодиодных лент

А значит, мы должны внимательно следить за мощностью нагрузки, подключенной к блоку питания. В таком случае мощность драйвера ни в коем случае не должна быть ниже мощности цепи, иначе блок питания просто «сгорит».

• Номинальные параметры тока и напряжения. Этот параметр указывается производителем на всех светодиодах, соответственно, и драйвер необходимо подбирать по этой отметке. Максимальный номинальный ток составляет 350 мА. При такой отметке в работе надо использовать источник питания с силой тока в интервале 300-330 мА. Это справедливо для любого вида подключения. Такой диапазон рабочего тока рекомендован для того, чтобы не сократить срок годности светильника, ведь теплоотвод может не выполнять свои функции в полной мере.
• Класс герметичности и влагостойкости (защищенности). В настоящее время класс защиты определяется двумя цифрами, стоящими после IP. Первая цифра говорит о степени защиты от твердых воздействий (пыли, грязи, песка, льда). Вторая – о жидких средах (воде, веществах). Однако о требуемой температуре, при которой светильник может использоваться класс IP, ничего не сообщает. Можно или нельзя охлаждать, зависит от прочности корпуса.

Надо с не меньшей ответственностью подходить к покупке драйвера для светильника, чем к покупке самого светильника, потому что именно источник питания является гарантом долгой, исправной службы всего устройства. Если вы никак не можете выбрать подходящий драйвер для светильников, то его можно сделать своими руками. Схема сборки весьма проста.

Драйверы для мощных светодиодов и светильников

3-4 min: 3 V; max: 11 V — min: 3 V; max: 23 V 3-6 min: 3 V; max: 7,5 V — min: 3 V; max: 10,5 V 3-11 3-12 3-15 3-22 3-40 3-75 4-8 5-12 5 / 12 6-12 6-58 6-60 7-20 8-10 8-12 9-12 9-15 9-36 9-40 9-48 9-56 9-58 9-59 10-20 10,5-21,5 10-22 10-24 10-25 11 12,5-25,5 12-21 12-22 12-28 13-18 15-24 15-25 15-30 15-35 15-40 16-25 17-24 17-26 17-28,5 17-34 18-22 18-23 18-30 18-32 18-36 18-48 19-30 20-28 20-29 20-30 20-32 20-34 20-36 20-40 20-43 21-42 21,5-42,5 22-30 22-34 22-36 22-50 23-33 23-48 24-36 24-40 24-44 24-48 24-55 25-34 25-36 25-40 25-42 25-45 25,5-51 26-40 26-51 27-36 27-38 27-40 27-42 28-35 28-36 28-40 30-40 30-42 30-60 30-65 32 33 33-47 34-68,5 35-50 35-60 36-48 36-50 36-60 40-55 40-58 40-60 40-65 40-70 41-68 42-57 42-60 42-63 42,5-85,5 43-72 45-54 45-60 45-65 46-57 46-65 48 50-68 50-71 52-72 55-91 56-80 57-71 60-80 60-85 60-130 65-86 65-88 68-85 70 70-100 70-140 76-95 80-114 80-140 85-100 85 Max 90-108 90-130 90-135 100-142 114-142 120-160 171-214 15-50 26-38 26-42 30-52 22-35 50-130 70-110 31-52 9-47

Как выбрать светодиодный драйвер, led driver

Самым оптимальным способом подключения к 220В, 12В является использование стабилизатора тока, светодиодного драйвера. На языке предполагаемого противника пишется «led driver». Добавив к этому запросу желаемую мощность, вы легко найдёте на Aliexpress или Ebay подходящий товар.

Содержание

• 1. Особенности китайских
• 2. Срок службы
• 3. ЛЕД драйвер на 220В
• 4. RGB драйвер на 220В
• 5. Модуль для сборки
• 6. Драйвер для светодиодных светильников
• 7. Блок питания для led ленты
• 8. Led драйвер своими руками
• 9. Низковольтные
• 10. Регулировка яркости

Особенности китайских

Многие любят покупать на самом большом китайском базаре Aliexpress. цены и ассортимент радуют.  LED driver чаще всего выбирают из-за низкой стоимости и хороших характеристик.

Но с повышением курса доллара покупать у китайцев стало невыгодно, стоимость сравнялась с Российской, при этом отсутствует гарантия и возможность обмена. Для дешевой электроники характеристики бывают всегда завышены. Например, если указана мощность в 50 ватт, в лучшем случае то это максимальная кратковременная мощность, а не постоянная. Номинальная будет 35W — 40W.

К тому же сильно экономят на начинке, чтобы снизить цену. Кое где не хватает элементов, которые обеспечивают стабильную работу. Применяются  самые дешевые комплектующие, с коротким сроком службы и невысокого качества, поэтому процент брака относительно высокий. Как правило, комплектующие  работают на пределе своих параметров, без какого либо запаса.

Если производитель не указан, то ему не надо отвечать за качество и отзыв про его товар не напишут. А один и тот же товар выпускают несколько заводов в разной комплектации. Для хороших изделий должен быть указан бренд, значит он не боится отвечать за качество своей продукции.

Одним из лучших является бренд MeanWell, который дорожит качеством своих изделий и не выпускает барахло.

Срок службы

Как у любого электронного устройства у светодиодного драйвера есть срок службы, который зависит от условий эксплуатации. Фирменные современные светодиоды уже работают до 50-100 тысяч часов, поэтому питание выходит из строя раньше.

Классификация:

1. ширпотреб до 20.000ч.;
2. среднее качество до 50.000ч.;
3. до 70.000ч. источник питания на качественных японских комплектующих.

Этот показатель важен при расчёте окупаемости на долгосрочную перспективу. Для бытового пользования хватает ширпотреба. Хотя скупой платит дважды, и в светодиодных прожекторах и светильниках это отлично работает.

ЛЕД драйвер на 220В

Современные светодиодные драйвера конструктивно выполняются на ШИМ контроллере, который очень хорошо может стабилизировать ток.

Основные параметры:

1. номинальная мощность;
2. рабочий ток;
3. количество подключаемых светодиодов;
4. степень защиты от влаги и пыли
5. коэффициент мощности;
6. КПД стабилизатора.

Корпуса для уличного использования  выполняются из металла или ударопрочного пластика. При изготовлении корпуса из алюминия он может выступать в качестве системы охлаждения для электронной начинки. Особенно это актуально при заполнении корпуса компаундом.

На маркировке часто указывают, сколько светодиодов  можно подключить и какой мощности. Это значение может быть не только фиксированным, но и в виде диапазона. Например, возможно подключение светодиодов 12 220 от 4 до 7 штук по 1W. Это зависит от конструкции электрической схемы  светодиодного драйвера.

RGB драйвер на 220В

Для мощных РГБ диодов 10W, 20W, 30W, 50W, 100W

..

Трёхцветные светодиоды RGB отличаются от одноцветных тем, что содержат в одном корпусе кристаллы разных цветов красный, синий, зелёный. Для управления ими каждый цвет необходимо зажигать отдельно. У диодных лент для этого используется RGB контроллер и блок питания.

Если для RGB светодиода указана мощность 50W, то это общая на всё 3 цвета. Чтобы узнать примерную нагрузку на каждый канал, делим 50W на 3, получим около 17W.

Для РГБ на 1W, 3W, 5W, 10W

Кроме мощных led driver есть и на 1W, 3W, 5W, 10W.

Пульты дистанционного управления (ДУ) бывают 2 типов. С инфракрасным управлением, как у телевизора. С управлением по радиоканалу, ДУ не надо направлять на приёмник сигнала.

Модуль для сборки

Если вас интересует лед driver для сборки своими руками светодиодного прожектора или светильника, то можно использовать led driver без корпуса.

Если у вас уже есть стабилизатор тока для светодиодов, который не подходит по силе тока, то её можно увеличить или уменьшить. Найдите на плате микросхему ШИМ контроллера, от которого зависят характеристики  led драйвера. На ней указана маркировка, по которой необходимо найти спецификации на неё. В документации будет указана типовая схема включения.   Обычно ток на выходе задаётся одним или несколькими резисторами, подключенными к ножкам микросхемы. Если изменить номинал резисторов или поставить переменное сопротивление согласно информации из спецификаций, то можно будет изменить ток.   Только нельзя превышать начальную мощность, иначе может выйти из строя.

Драйвер для светодиодных светильников

К питанию уличной светотехники предъявляются немного другие требования. При проектировании уличного освещения учитывается, то LED driver будет работать в условиях от -40° до +40° в сухом и влажном воздухе.

Коэффициент пульсаций  для светильников может быть выше, чем при использовании внутри помещения. Для уличного освещения этот показатель становится не важным.

При эксплуатации на улице требуется полная герметичность блока питания. Существует несколько способов защиты от попадания влаги:

1. заливка всей платы герметиком или компаундом;
2. сборка блока с использованием силиконовых уплотнителей;
3. размещение платы светодиодного драйвера в одном объёме со светодиодами.

Максимальный уровень защиты это IP68, обозначается как «Waterproof LED Driver» или «waterproof electronic led driver». У китайцев это не гарантия водонепроницаемости.

По моей практике заявленный уровень защиты от влаги и пыли не всегда соответствует  реальному.  В некоторых местах может не хватать уплотнителей. Обратите внимание на ввод  и вывод кабеля из корпуса, попадаются образцы с отверстием, которое не закрыто герметиком или другим способом. Вода по кабелю сможет затекать в корпус и затем в нём испаряться. Это приведет к возникновению коррозии на плате и открытых частях  проводов. Это многократно сократит срок службы прожектора или светильника.

Блок питания для led ленты

LED лента работает по другому принципу, для неё требуется стабилизированное напряжение. Токозадающий резистор установлен на самой ленте. Это облегчает процесс подключения, подсоединить можно отрезок любой длины начиная от 3см до 100м.

Поэтому питание для светодиодной ленты можно сделать из любого блока питания на 12в от бытовой электроники.

Основные параметры:

1. количество вольт на выходе;
2. номинальная мощность;
3. КПД;
4. степень защиты от влаги и пыли
5. коэффициент мощности.

Led драйвер своими руками

Простейший драйвер своими руками можно изготовить за 30 минут, даже если вы не знаете основы электроники. В качестве источника напряжения можно использовать блок питания от бытовой электроники с напряжением от 12В до 37В. Особенно подходит блок питания от ноутбука, у которого 18 – 19В и мощность от 50W до 90W.

Потребуется минимум деталей, все они изображены на картинке. Радиатор для охлаждения мощного светодиода можно позаимствовать из компьютера. Наверняка где-нибудь дома в кладовке у вас пылятся старые запчасти от системного блока. Лучше всего подойдёт от процессора.

Ччто бы узнать номинал требуемого сопротивления, используйте калькулятор расчёта стабилизатора тока для LM317.

Прежде чем делать led driver 50W своими руками, стоит немного поискать, например есть в каждой диодной лампе. Если у вас есть неисправная лампочка, у которой неисправность в диодах, то можно использовать driver из неё.

Низковольтные

Подробно разберем виды низковольтных лед драйверов работающих от напряжения до 40 вольт. Наши китайские братья по разуму предлагают множество вариантов. На базе ШИМ контроллеров производятся стабилизаторы напряжения и стабилизаторы тока. Основное отличие, у модуля с  возможностью стабилизации тока на плате находится 2-3 синих регулятора, в виде переменных резисторов.

В качестве технических характеристик всего модуля указывают параметры ШИМ микросхемы, на которой он собран. Например устаревший но популярный LM2596 по спецификациям держит до 3 Ампер. Но без радиатора он выдержит только 1 Ампер.

Более современный вариант с улучшенным КПД это ШИМ контроллер XL4015 рассчитанный на 5А. С миниатюрной системой охлаждения может работать до 2,5А.

Если у вас очень мощные сверхяркие светодиоды, то вам нужен led драйвер для светодиодных светильников. Два радиатора охлаждают диод Шотки и микросхему XL4015. В такой конфигурации она способна работать до 5А с напряжением до 35В. Желательно чтобы он не работал в предельных режимах, это значительно повысить его надежность и срок эксплуатации.

Если у вас небольшой светильник или карманный прожектор, то вам подойдет миниатюрный стабилизатор напряжения, с  током до 1,5А. Входное напряжение от 5 до 23В, выход до 17В.

Регулировка яркости

Для регулирования яркости светодиода можно использовать компактные светодиодный диммеры, которые появились недавно. Если его мощности будет недостаточно, то можно поставить диммер побольше. Обычно они работают в двух диапазонах на 12В и 24В.

Управлять можно с помощью инфракрасного или радиопульта дистанционного управления (ДУ). Они стоят от 100руб за простую модель и от 200руб модель с пультом ДУ. В основном такие пульты используют для диодных лент на 12В. Но его с лёгкостью можно поставить к низковольтному драйверу.

Диммирование может быть аналоговым в виде крутящейся ручки и цифровым в виде кнопок.

Драйверы для led-светильников

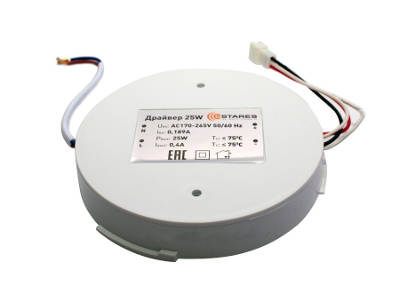

Что такое драйвер?

Прибор для трансформации переменного тока в постоянный и преобразования входящего напряжения в нужное постоянное. Бывает встроенным и накладным, используется в осветительных приборах, в том числе и светодиодных светильниках, которые работают от постоянного источника тока. Отличается от традиционного блока питания тем, что стабилизирует ток, а не напряжение.

Из чего он состоит?

• Корпус – обычно прямоугольная коробка из прочного пластика, может быть встроенной или приобретаться отдельно под определенную модель.
• Внутри корпуса располагается транзистор — полупроводниковый прибор для увеличения тока, основной компонент электрических схем.
• Стабилизатор — линейный или импульсный, который поддерживает постоянный ток в приборе.
• При монтаже промышленных или уличных светодиодных светильников нужно не задеть контакты, которые проходят через драйвер.

Особенности:

• На упаковке перед монтажом промышленных светодиодных светильников нужно проверить входное напряжение драйвера (обычно от 110-220 В), чтобы оно соответствовало напряжению в сети.
• Выходное напряжение — диапазон изменения напряжения при попадании тока внутрь прибора.
• Рабочий ток — постоянный уровень, который будет поддерживать равномерное свечение светодиодов, значение подбирается под уровень мощности светодиодов, в среднем равно 350 Ма. (при скачках напряжения возможно мигание светодиодов и значительно уменьшается срок службы).
• По соотношению входного/выходного напряжения определяется долговечность светодиодов.
• Максимальную мощность драйвера можно найти на упаковке светодиодного светильника, эти данные демонстрируют ограничение по уровню мощности подключаемого оборудования.
• По уровню защиты данный прибор должен иметь показатель не ниже IP65 (защита от частиц любого размера и влаги под давлением).
• Имеют широкий диапазон температур, предназначены для использования в любом типе климата и в помещениях с повышенной влажностью.
• Драйвер при установке промышленных светодиодных светильников определяет уровень пульсации прибора – чем качественней драйвер передает ток, тем поток света от светильника равномернее.
• Для стабилизации тока и уровня яркости светодиодов в современных моделях используются ШИМ-контроллеры.

Виды драйверов:

• Резистор – базовый упрощенный вариант драйвера, используется в бытовом освещении.
• Микросхема LM317 – используется при монтаже промышленных светодиодных светильников, обладает низким КПД и отдельным источником питания.
• Драйвер с низковольтным входом – подключается к блоку питания типа аккумуляторов с первичным источником напряжения (надежный и популярный вариант для светодиодных уличных светильников).
• Сетевой – содержит в себе все необходимые элементы и полностью безопасен, используется в светодиодном оборудовании и различных лампах.

Светодиодные светильники производства Viled

В моделях производства Вилед драйверы располагаются внутри корпуса и прочно прикреплены к основанию. Уровень напряжения примерно равен 110 В, мощность соответствует количеству диодов на алюминиевой плате со средним показателем 1штука=1 Вт. Часто недобросовестные производители используют некачественные составляющие драйвера – контроллеры, провода, резисторы – при эксплуатации это выявляется кратким сроком службы. При установке промышленных светодиодных светильников некачественная сборка драйвера демонстрируется миганием и перегоранием отдельных светодиодов. Завод Viled гарантирует бесперебойную работу своей продукции до 100000 часов. Сертификаты качества международного уровня подтверждают качество приборов освещения.

Предыдущая интересная статья: Индекс цветопередачи светодиодных светильников

Что такое светодиодный драйвер?

Что такое светодиодный драйвер? — Sunpower UK

Что такое светодиодный драйвер?

Драйвер светодиода — это автономный источник питания, который регулирует мощность, необходимую для светодиода или массива светодиодов. Светоизлучающие диоды — это маломощные осветительные устройства с длительным сроком службы и низким энергопотреблением, поэтому требуются специализированные источники питания.

Чем драйвер светодиода отличается от конвекционного источника питания?

Драйвер светодиодного освещения чем-то похож на круиз-контроль в автомобиле: требуемый уровень мощности изменяется в зависимости от температуры светодиода, увеличивается и уменьшается.Без правильного драйвера светодиодной лампы светодиоды станут слишком горячими и нестабильными, что приведет к отказу и снижению производительности. Для обеспечения безупречной работы светодиодов требуется автономный драйвер светодиодов, обеспечивающий поддержание постоянного количества энергии на светодиоды.

Светодиоды обеспечивают низкое напряжение и защиту светодиодов.

• Обеспечивает низкое напряжение

Отдельные светодиодные лампы работают при напряжении от 1,5 до 3,5 вольт и токе до 30 мА.Бытовые лампы могут состоять из нескольких ламп, соединенных последовательно и параллельно, и для этого требуется общее напряжение от 12 до 24 В постоянного тока. Драйвер светодиода выпрямляет переменный ток и понижает уровень в соответствии с требованиями. Это означает преобразование высокого сетевого напряжения переменного тока в диапазоне от 120 до 277 В в необходимое низкое напряжение постоянного тока.

• Обеспечивает защиту светодиодных ламп

Драйверы светодиодов обеспечивают защиту светодиодных ламп от колебаний тока и напряжения.Драйверы обеспечивают, чтобы напряжение и сила тока светодиодных ламп оставались в пределах рабочего диапазона светодиодов независимо от колебаний в электросети. Защита позволяет избежать слишком большого напряжения и тока, которые могут ухудшить работу светодиодов, или слишком низкого тока, который может снизить светоотдачу.

Типы светодиодных драйверов

Драйверы светодиодов используются либо снаружи, либо внутри сборки светодиодной лампы.

Внутренние драйверы светодиодов

Они обычно используются в домашних светодиодных лампах, чтобы упростить замену лампочек; внутренние драйверы обычно размещаются в том же корпусе, что и светодиоды.

Рисунок 1. Внутренние драйверы светодиодов в светодиодной лампе — Изображение предоставлено

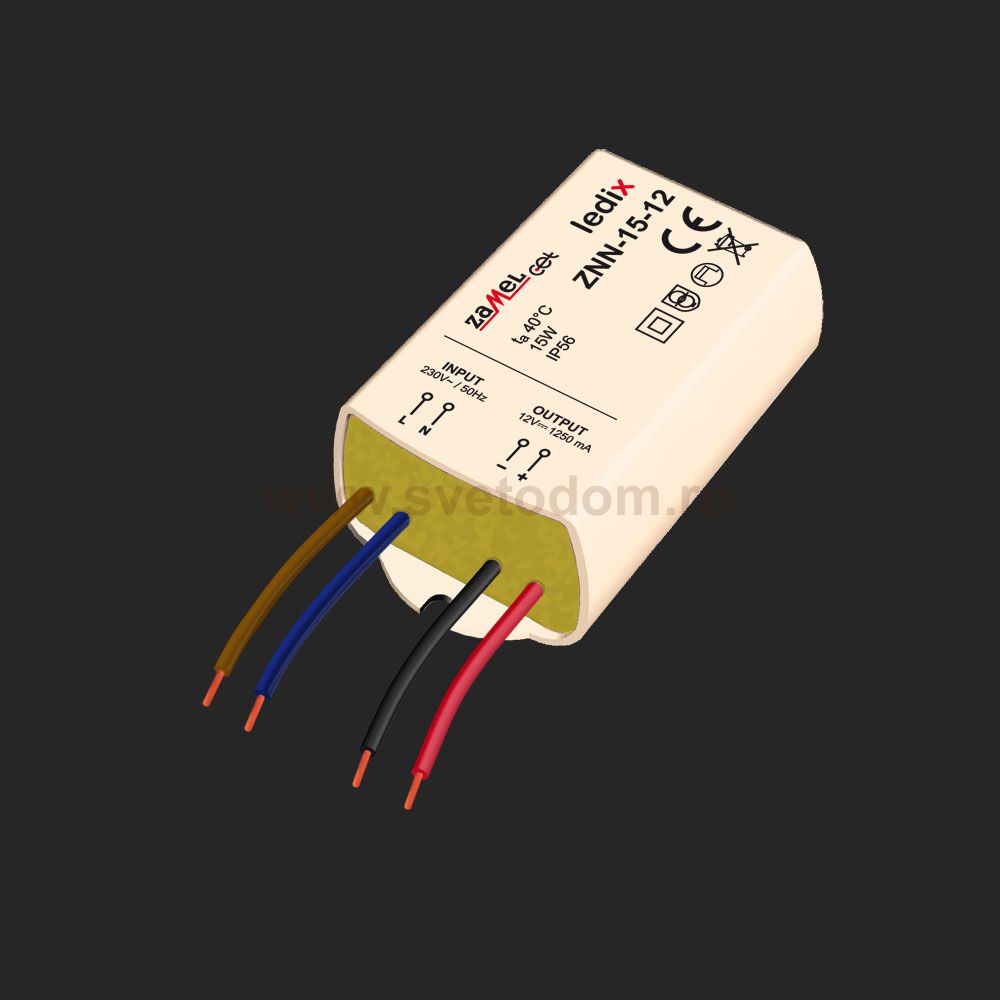

Внешние драйверы светодиодов

Внешние драйверы размещаются отдельно от светодиодов и обычно используются для таких приложений, как уличное, коммерческое и дорожное освещение. Для этих типов фонарей требуются отдельные драйверы, которые проще и дешевле заменить. В большинстве этих приложений производитель указывает тип драйвера светодиода, который будет использоваться для конкретной сборки светильника.

Большинство отказов светодиодных ламп происходит из-за неисправности драйвера, и заменить или отремонтировать внешний драйвер проще, чем внутренний.

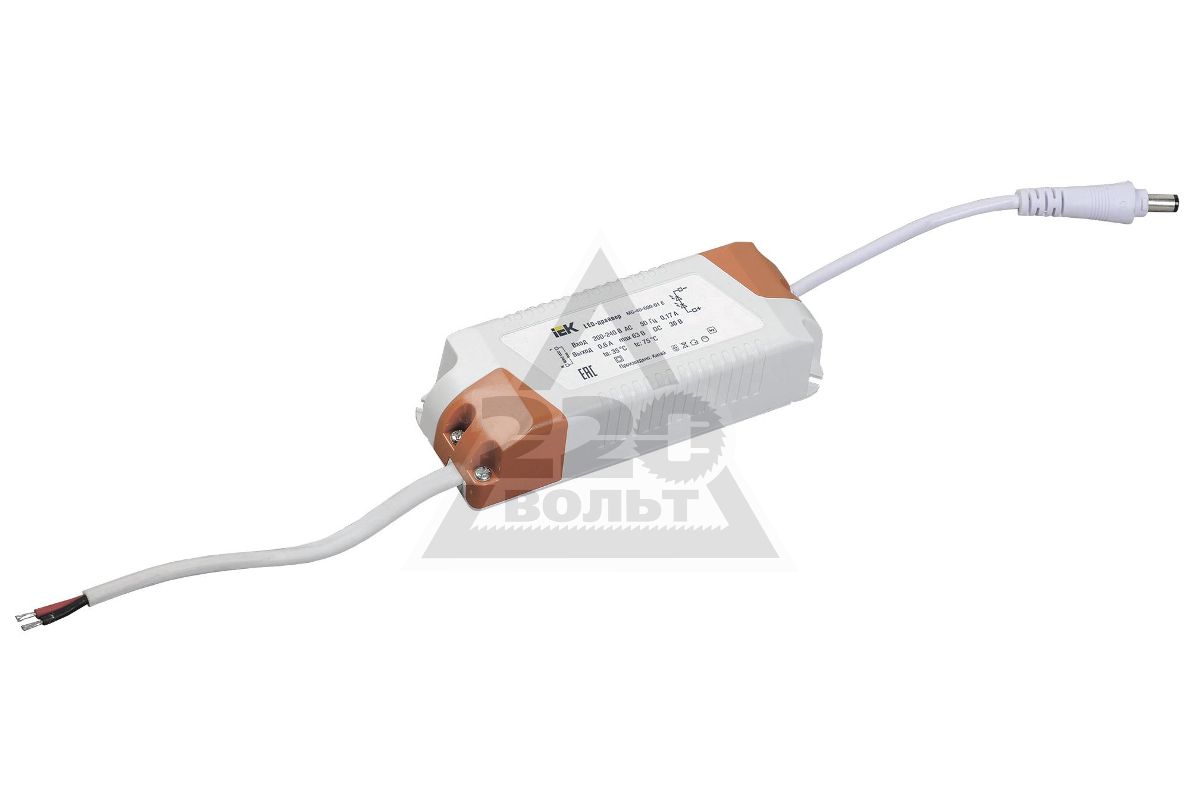

Рисунок 2 Внешний светодиодный драйвер — Изображение предоставлено

Выбор светодиодных драйверов

• Режим тока и напряжения: Драйверы светодиодов работают с постоянным током или постоянным напряжением.
• Драйверы постоянного тока обеспечивают фиксированный выходной ток и могут иметь широкий диапазон выходных напряжений. Примером драйвера постоянного тока является драйвер с выходным током 700 мА и диапазоном выходного напряжения 4-13 В постоянного тока.
• Драйверы светодиодов с постоянным напряжением обеспечивают фиксированное выходное напряжение и максимальный регулируемый выходной ток. Они предназначены для систем с питанием от электросети, которым требуется стабильное напряжение, скажем, 12 или 24 В постоянного тока. типичный драйвер может обеспечить 24 В и максимальный выходной ток 1,04 А
• Физический размер: , чтобы убедиться, что он помещается в фиксируемой области.
• Степень защиты корпуса от проникновения IP указывает на степень защиты окружающей среды, обеспечиваемую внешним корпусом драйвера от проникновения влаги, пыли и других предметов или жидкостей.
• Другие рассматриваемые факторы включают коэффициент мощности, максимальную мощность, способность регулирования яркости и соответствие международным нормативным стандартам, таким как UL1310 в отношении безопасности.

Позвоните в отдел продаж по телефону +44 (0) 118 9823746 или закажите бесплатный обратный звонок …

Чтобы узнать о полном ассортименте источников питания MEAN WELL обратитесь к своему торговому представителю или перейдите в раздел продуктов MEAN WELL.

Ключевой тенденцией в автоматизации зданий на 2020 год является повышение интеллектуальности интеллектуальных зданий и их процессов. В качестве ведущего…

Воспользуйтесь возможностью, чтобы загрузить брошюры о наших корпоративных продуктах.





МЫ ОСТАЕМСЯ ОТКРЫТЫМИ.У нас есть сотрудники, которые будут принимать ваши звонки, обрабатывать ваши заказы и осуществлять бесконтактную доставку.
Щелкните здесь, чтобы просмотреть текущее заявление
Отклонить

светодиодных драйверов | Постоянное напряжение, постоянный ток, программа, регулировка яркости

---

Это юридическое соглашение («соглашение») между вами (или организацией, от имени которой вы лицензируете изображения («вы» или «ваш») и Keystone Technologies. Путем загрузки изображений («изображений») из keystonetech. com или любой другой из наших платформ, обслуживающих наши изображения («Сервис»), вы соглашаетесь с этим соглашением, а также с нашей Политикой конфиденциальности и Условиями обслуживания.Если вы не согласны, не загружайте и не используйте эти изображения.

Нам может потребоваться время от времени изменять это соглашение, и вы соглашаетесь соблюдать обязательства в отношении будущих версий.

Храните свой пароль в секрете. Они предназначены только для вашего использования.

1. Право собственности: Все изображения защищены законом США об авторском праве и международными соглашениями об авторских правах. Мы оставляем за собой все права, не предоставленные в этом соглашении.

2. Лицензия: В соответствии с условиями этого соглашения Keystone Technologies предоставляет вам неисключительное, непередаваемое, всемирное бессрочное право на использование и воспроизведение этих изображений в любых коммерческих, художественных или редакционных целях, не запрещенных в это соглашение.

3. Ограничения:
Вы НЕ можете:
1. Распространять или использовать любое изображение способом, который конкурирует с Keystone Technologies. В частности, вы не можете сублицензировать, перепродавать, назначать, передавать, передавать, делиться или предоставлять доступ к изображениям или каким-либо правам на изображения, кроме тех, которые разрешены в этом соглашении.
2. Используйте изображение для представления любых продуктов или услуг, не принадлежащих Keystone Technologies.
3. Добавьте изображение в любой логотип, товарный знак, фирменный стиль или знак обслуживания.
4. Используйте изображение любым незаконным способом или любым способом, который разумный человек может счесть оскорбительным или который может нанести ущерб репутации любого лица или собственности, отраженного на изображении.
5. Ложно заявлять, что вы являетесь первоначальным создателем изображения.
6. Используйте изображение в любом сервисе, претендующем на получение прав на изображение.
7. Нарушать права на товарный знак или интеллектуальную собственность какой-либо стороны или использовать изображение для вводящей в заблуждение рекламы.
8. Удалите или измените любую информацию об управлении авторскими правами Keystone Technologies (e.г. логотип Keystone) из любого места, где он находится или встроен в изображение.

4. Возможность передачи; Производные работы: Конечным пользователем работы, которую вы создаете с изображением, должен быть вы сами или ваш работодатель, клиент или заказчик. Только вам разрешено использовать автономные изображения (вы не можете продавать, сдавать в аренду, одалживать и т. Д. Третьим лицам). Вы можете передавать файлы, содержащие изображения, клиентам, поставщикам или интернет-провайдерам для целей, предусмотренных настоящим соглашением. Вы соглашаетесь принять разумные меры для защиты изображений от извлечения или кражи.Вы незамедлительно уведомите нас о любом неправильном использовании изображений. Если вы передаете изображения, как указано выше, принимающие стороны должны согласиться защищать изображения в соответствии с требованиями настоящего соглашения. Даже при использовании в производной работе наши изображения по-прежнему принадлежат Keystone Technologies.

5. Обзор и записи: С разумным уведомлением вы предоставите Keystone Technologies образцы использования изображений. Вы должны вести учет всего использования изображений, включая подробную информацию об использовании клиентом.Keystone Technologies может периодически запрашивать и проверять такие записи. Если будет обнаружено, что изображения использовались вне рамок данного соглашения, вы удалите изображения по желанию Keystone Technologies.

6. Заявления и гарантии: Мы заявляем и гарантируем, что изображения, предоставленные для загрузки, без изменений и используемые в полном соответствии с настоящим соглашением, не будут нарушать авторские права, права на товарные знаки или другие права интеллектуальной собственности, а также права третьих лиц на конфиденциальность. или гласность.

ИЗОБРАЖЕНИЯ

ПРЕДОСТАВЛЯЮТСЯ «КАК ЕСТЬ», БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ​​ПОДРАЗУМЕВАЕМЫМИ ГАРАНТИЯМИ ОТСУТСТВИЯ ПРАВ, КОММЕРЧЕСКОЙ ЦЕННОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ.

7. Ваше возмещение убытков: Вы соглашаетесь возмещать, защищать и удерживать Keystone Technologies, ее аффилированных лиц, участников, аффилированных лиц, лицензиаров и их соответствующих директоров, должностных лиц, сотрудников, акционеров, партнеров и агентов (совместно именуемые «Keystone Technologies» Стороны ») безвредны по любым претензиям, ответственности, убыткам, убыткам, затратам и расходам (включая разумные судебные издержки на адвокатской и клиентской основе), понесенных любой Стороной Keystone Technologies в результате или в связи с (i) любое нарушение или предполагаемое нарушение вами или кем-либо, действующим от вашего имени, любого из условий настоящего соглашения, включая, помимо прочего, любое использование нашего веб-сайта или любого изображения, кроме случаев, прямо разрешенных в этом соглашении; (ii) любое сочетание изображения с любым другим контентом или текстом, а также любые модификации или производные работы на основе изображения.

8. Ограничение ответственности: Keystone Technologies не несет ответственности по настоящему соглашению в той мере, в какой это связано с изменением изображений, использованием в любых производных работах, контекстом, в котором используется изображение, или вашим (или третьим сторона действует от вашего имени), нарушение данного соглашения, халатность или умышленное нарушение.

В САМОЙ ПОЛНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ЗАКОНОДАТЕЛЬСТВОМ, НИ KEYSTONE TECHNOLOGIES, НИ КАКИЕ-ЛИБО ИЗ ЕГО СОТРУДНИКОВ ИЛИ ПОСТАВЩИКОВ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ОБЩИЕ, КАЧЕСТВЕННЫЕ, СПЕЦИАЛЬНЫЕ, ИЛИ КОСВЕННЫЕ ИЛИ КОСВЕННЫЕ УСЛОВИЯ ЛЮБЫЕ ДРУГИЕ УБЫТКИ, ЗАТРАТЫ ИЛИ УБЫТКИ, ВЫЗВАННЫЕ ВАМИ ИСПОЛЬЗОВАНИЕМ ИЗОБРАЖЕНИЙ, ВЕБ-САЙТА, ​​НАРУШЕНИЯ ДАННОГО СОГЛАШЕНИЯ КОМПАНИИ KEYSTONE TECHNOLOGIES ИЛИ ИНАЧЕ, ЕСЛИ ЯВНО НЕ ПРЕДУСМОТРЕНО, ДАЖЕ ЕСЛИ KEYSTONE TECHNOLOGIES ПРЕДНАЗНАЧЕНА УБЫТКИ, ИЗДЕРЖКИ ИЛИ УБЫТКИ.

9. Прекращение действия: Данное соглашение действует до тех пор, пока у вас есть учетная запись. Вы можете прекратить действие любой лицензии, предоставленной в соответствии с настоящим соглашением, уничтожив изображения и любые производные от них работы, а также любые копии или архивы вышеупомянутых или сопроводительных материалов (если применимо) и прекратив использовать изображения для любых целей. Лицензии, предоставленные в соответствии с этим соглашением, также прекращают действие без уведомления Keystone Technologies, если в какой-либо момент вы не соблюдаете какое-либо из условий этого соглашения.Keystone Technologies может расторгнуть настоящее соглашение, а также вашу учетную запись и все ваши лицензии, с уведомлением вас или без него, в случае невыполнения вами условий этого соглашения. После прекращения действия вашей лицензии вы должны немедленно прекратить использование изображений для любых целей; уничтожать или удалять все производные работы с изображениями, а также копии и архивы изображений или сопутствующих материалов; и, если потребуется, подтвердите Keystone Technologies в письменной форме, что вы выполнили эти требования. ВЫШЕУЮЩЕЕ ПРЕКРАЩЕНИЕ ДОПОЛНИТЕЛЬНО ДОПОЛНИТЕЛЬНО ДРУГИЕ ЗАКОННЫЕ И / ИЛИ КАПИТАЛЬНЫЕ ПРАВА Keystone Technologies. Keystone Technologies НЕ НЕСЕТ ОБЯЗАТЕЛЬСТВ ПО ВОЗВРАТУ КАКИХ-ЛИБО ПЛАТЕЖНЫХ КОМИССИЙ В СЛУЧАЕ ПРЕКРАЩЕНИЯ ДЕЙСТВИЯ ВАШЕЙ ЛИЦЕНЗИИ ИЛИ УЧЕТНОЙ ЗАПИСИ ПО ПРИЧИНЕ ВАШЕГО НАРУШЕНИЯ.

10. Сохранение прав после прекращения действия: Следующие положения и условия остаются в силе после прекращения или истечения срока действия настоящего соглашения: условия, применимые к лицензиям на изображения, предоставленным в соответствии с настоящим соглашением, остаются в силе в отношении оставшихся лицензий при условии, что это соглашение не будет прекращено как результат вашего нарушения, и что вы всегда будете соблюдать его условия.

11. Удаление изображений с keystonetech.com: Keystone Technologies оставляет за собой право удалять изображения с keystonetech.com, отозвать любую лицензию на любые изображения по уважительной причине и выбрать замену такого изображения альтернативным изображением. После уведомления об отзыве лицензии на любое изображение вы должны немедленно прекратить использование таких изображений, предпринять все разумные меры для прекращения использования замененных изображений и проинформировать об этом всех конечных пользователей и клиентов.

12. Разное: Настоящее соглашение представляет собой полное соглашение сторон в отношении предмета настоящего Соглашения. Стороны соглашаются, что любое существенное нарушение Раздела 3 («Ограничения») нанесет непоправимый ущерб Keystone Technologies, и что судебный запрет в суде компетентной юрисдикции будет уместен для предотвращения первоначального или продолжающегося нарушения такого Раздела в дополнение к любому Компания Keystone Technologies может иметь право на другие льготы. Если нам не удается обеспечить соблюдение каких-либо частей этого соглашения, это не означает, что от таких частей отказываются.Это соглашение не может быть передано вами без нашего письменного разрешения, и любая такая предполагаемая передача без разрешения является недействительной. Если какая-либо часть этого соглашения будет признана незаконной или не имеющей исковой силы, эта часть должна быть изменена, чтобы отразить наиболее полное юридически исполнимое намерение сторон (или, если это невозможно, удалена), не влияя на действительность или исковую силу остальной части. Любые судебные иски или разбирательства, касающиеся наших отношений с вами или настоящего соглашения, должны быть поданы в суды штата Пенсильвания в графстве Монтгомери или Соединенных Штатов Америки в Восточном округе Пенсильвании, и все стороны соглашаются с исключительная юрисдикция этих судов, отказавшись от каких-либо возражений против уместности или удобства таких мест.Конвенция Организации Объединенных Наций о договорах международной купли-продажи товаров не применяется к настоящему соглашению и не влияет на него иным образом. Действительность, толкование и приведение в исполнение настоящего соглашения, вопросы, возникающие из настоящего соглашения или связанные с ним или их заключением, исполнением или нарушением, а также связанные с этим вопросы, регулируются внутренним законодательством штата Пенсильвания (без ссылки на доктрину выбора права. ). Вы соглашаетесь с тем, что обслуживание процесса в отношении любых действий, разногласий и споров, возникающих из настоящего соглашения или относящихся к нему, может осуществляться путем отправки его копии заказным или заказным письмом (или любой другой по существу аналогичной формой почты) с предоплатой почтовых расходов другой стороне. тем не менее, ничто в данном документе не влияет на право осуществлять судебное разбирательство любым другим способом, разрешенным законом.

Прежде чем продолжить, вам необходимо прочитать эти положения и условия до конца.

Почему для светодиодных лент всегда нужен светодиодный драйвер

Вы только что вернулись из строительного магазина с большими мечтами и охапкой светодиодных лент. Вы открываете все пакеты и — какого черта? Как все это работает? Как их включить?

Добро пожаловать в мир светодиодных драйверов

Для светодиодных фонарей

требуется специальное устройство, называемое драйвером светодиода, для включения и работы.Драйверы светодиодов выполняют ту же функцию, что и пускорегулирующие устройства для люминесцентных ламп. Драйвер преобразует линейное напряжение в мощность, подходящую для работы светодиода. Кроме того, поскольку электрические свойства светодиода меняются при колебаниях температуры, драйвер регулирует и поддерживает постоянную величину тока.

Для чего нужны светодиодные драйверы?

Драйверы светодиодов служат трем основным целям:

1. Большинство домашних хозяйств используют электричество переменного тока 120–277 В, но светодиоды работают от электричества постоянного тока низкого напряжения.Таким образом, драйвер изменяет переменный ток с более высоким напряжением на постоянный ток с более низким напряжением, чтобы соответствовать тому, что необходимо для работы светодиодных ламп.
2. Входное напряжение драйвера должно быть таким же, как напряжение, требуемое драйвером. В противном случае изменение напряжения может вызвать мерцание или мигание.
3. Распространенным подходом к управлению светоотдачей светодиодов является широтно-импульсная модуляция. Когда светодиодные лампы приглушены, особенно при низкой светоотдаче, может возникнуть мерцание.

Нужен ли драйвер для светодиодов?

Для большинства светодиодов требуется драйвер, некоторые предназначены для работы от переменного тока.Хотя светодиодные лампы, которые вы ввинчиваете в приспособление, могут не выглядеть так, как будто у них он есть, на самом деле у них есть внутренний драйвер, так же как у ввинчиваемых CFL есть встроенный балласт. Большинство домашних светодиодов, которые являются прямой заменой ламп накаливания, галогенных ламп и CFL с цоколем E26 / E27 или GU10 / GU24, имеют внутренний драйвер.

Это световые полосы, по которым люди спотыкаются. Для светодиодных лент также требуется драйвер, но вы можете купить ленточные светильники отдельно от драйвера, и один драйвер может подавать электричество на несколько светодиодных лент!

Светодиод неисправен или это драйвер?

Вот еще один совет: если ваши светодиодные индикаторы тускнеют, проблема может быть в драйвере, а не в светодиоде! Драйверы работают при высокой внутренней температуре, поэтому срок службы светодиода может быть сокращен, если лампа находится в закрытом светильнике или используется, например, в горячем гараже.Драйвер может выйти из строя до того, как выйдет из строя твердотельный переход светодиодной микросхемы. Вот почему светодиоды намного лучше работают при низких температурах, чем КЛЛ. Они загораются мгновенно (технически быстрее, чем лампы накаливания), в то время как сопоставимым лампам CFL может потребоваться тусклый свет, период прогрева перед достижением полной светоотдачи.

Завершение тех полосовых огней

Итак, теперь, с вашей коллекцией светодиодных лент и без драйвера, что вы делаете? Единственное решение — подобрать драйвер для своих фонарей.

Описание драйвера автомобильного светодиодного освещения

— Блог о пассивных компонентах

TDK выпустила инструкцию по применению в автомобильном светодиодном освещении, касающуюся использования индукторов.

По мере развития электрификации автомобилей контроль энергопотребления становится все более важным фактором. Технология светодиодного освещения снижает энергопотребление, увеличивает жизненный цикл, обеспечивает свободу дизайна и полный контроль. Теперь он используется в автомобильных функциях, включая фары и внутреннее освещение.TDK Group предлагает обширную линейку силовых индукторов для использования в драйверах светодиодов, оптимизированных для различных систем, включая повышающие, понижающие и повышающие / понижающие типы.

Типы основных схем, используемых в драйверах светодиодов

Для работы светодиодов необходимы цепи постоянного тока. Преобразователи постоянного тока в постоянный необходимы для обеспечения стабильной подачи электроэнергии от аккумуляторной батареи переменного тока. Обычно используемые преобразователи постоянного тока в постоянный (драйверы светодиодов) подразделяются на повышающие, понижающие и повышающие / понижающие типы в зависимости от количества светодиодов и выбранной системы.Предположим, что напряжение батареи снижается примерно до 6 В, типичное прямое напряжение для одного обычного белого светодиода составляет всего 3,5 В, будет использоваться преобразователь понижающего типа. Если от двух до четырех светодиодов подключены последовательно, используется повышающий / понижающий тип. Когда пять или более светодиодов подключены последовательно, используется повышающий тип. В системе с множеством функций, включая фары, дневные ходовые огни и указатели поворота, эти цепи затем используются в комбинации.

Таблица 1. Типы драйверов светодиодов

Типы схем для высокопроизводительных светодиодных фар

Обычно в высокоэффективных светодиодных фарах используются функции переменного светораспределения для изменения диапазона освещения и яркости.
Для изменения яркости и диапазона освещения используются несколько светодиодов. Затем яркость каждого светодиода регулируется для достижения яркости и диапазона освещения. На рисунке 1 показана базовая структура схемы. Напряжение аккумулятора увеличивается примерно до 40-60 В, и понижающий преобразователь подает ток на светодиод.

Рисунок 1. Структура цепи светодиодного освещения для фар

Несколько светодиодов подключены последовательно и параллельно за понижающим преобразователем (Рисунок 2).Ток, протекающий к каждому светодиоду, регулируется индивидуально для изменения яркости, и в крайних случаях загорается только один светодиод, а на выходную катушку индуктивности понижающего преобразователя подается напряжение, близкое к 60 В. В результате при использовании в этом приложении выбирается более высокая сравнительная индуктивность (например, 100 мкГн). Сглаживающий конденсатор, используемый с повышающим преобразователем во входном каскаде, должен поддерживать ток против внезапных переходов, чтобы мгновенно изменять диапазон освещения.Обычно требуемый диапазон емкости для этого сглаживающего конденсатора составляет от 1 мкФ до 10 мкФ при выдерживаемом напряжении 100 В.

Рис. 2. Пример схемы в случае, когда несколько светодиодов подключены последовательно и параллельно

Цепи привода светодиодных фар Типы

с одной лампой используют один преобразователь и драйвер повышающего / понижающего или повышающего типа. Они используются для однофункционального внешнего освещения автомобилей, внутреннего освещения, информационно-развлекательных систем и т. Д.В многолучевых типах используются два преобразователя: повышающая цепь на переднем конце и понижающая схема или схема постоянного тока на заднем конце. Для внешнего освещения автомобиля, в случае фар, эта конструкция используется для переключения между дальним и ближним светом. Также могут быть добавлены дневные ходовые огни (ДХО). Адаптивные системы переднего освещения также используют два преобразователя: повышающую схему на передней панели и понижающую схему или схему постоянного тока на задней панели. Они используются в системах светодиодных фар, включая основные фары, ДХО, указатели поворота и т. Д.

Таблица 2. Цепи привода светодиодных фар

Примеры схем повышающего преобразователя

Одноламповые светодиодные фары выполняют простые функции и используются для переключения между дальним и ближним светом. В этом случае используется повышающий преобразователь мощностью от 15 до 30 Вт. Типичная структура схемы показана ниже. Выходное напряжение определяется в соответствии с количеством последовательно включенных светодиодов и находится в диапазоне примерно от 20 В до 30 В. В случае повышающей схемы потери переключения высоки по сравнению с понижающей схемой и увеличиваются. частота сложная.Наиболее распространенный частотный диапазон составляет от 200 до 400 кГц.

Рисунок 3. Пример схемы повышающего преобразователя

Светодиоды для ДХО и компактного освещения (малой мощности)

В системах с относительно низкой мощностью, включая ДХО, внутреннее освещение, заднее освещение и указатели поворота, используется цепь постоянного тока или схема повышения / понижения. Схема повышения / понижения, используемая в схемах светодиодов, обычно использует схемы SEPIC.

Рисунок 4.Пример цепи SEPIC

На рисунке 4 показан пример схемы SEPIC. Используются две катушки индуктивности (L1 и L2) и конденсатор постоянного тока (C1). Выход регулируется так же, как и обычный повышающий / понижающий преобразователь, и определяется по следующей формуле. В случае обычного повышающего / понижающего преобразователя (схема B) полярности входа и выхода меняются местами, но в случае схемы SEPIC полярности одинаковы. Формула фундаментального отношения показана ниже, а выходное напряжение совпадает с входным напряжением конденсатора (C1).

V0 = Vin D / (1-D) (D: нагрузка)
VC1 = Vin
VL2 = VL1
IL2ave = IL1ave (1-D) / D

На основе приведенной выше формулы зависимости теоретически напряжения, подаваемые на L1 и L2 (VL1 и VL2), одинаковы, и можно использовать комбинированную двойную катушку с соотношением обмоток 1: 1 (схема C). В случаях, когда используется двойная катушка, нагрузка на сердечник в два раза больше, чем при использовании одиночной катушки, и требуется индуктор с низкими потерями в сердечнике и высоким наложением постоянного тока. Подходит серия индукторов TDK B82477D *.В этих продуктах используются материалы с низкими потерями в сердечнике DR и контроле для области теплового генерирования.

Блоки питания с регулируемой яркостью переменного тока / Драйверы светодиодов — Armacost Lighting

Для использования с 12-вольтовым белым светодиодным освещением

Для использования с белым светодиодным освещением 24 В Блоки питания

с регулируемой яркостью, также называемые драйверами светодиодов, являются отличным вариантом при замене существующих ламп накаливания или люминесцентных ламп под шкафом или когда у вас есть электрическая розетка, управляемая настенным выключателем.Просто подключите диммируемый драйвер к существующей розетке и замените выключатель переменного тока на диммер переменного тока. Как правило, драйверы светодиодов с регулируемой яркостью требуют проводного подключения к вашей домашней электросети, за исключением беспроводных подключаемых «диммеров ламп». Никогда не используйте низковольтный диммер постоянного тока / контроллер цвета в той же цепи, что и диммер переменного тока.

Типовая схема подключения при использовании диммируемого драйвера

Освещение и затемнение большой площади

Для больших систем освещения может потребоваться использование нескольких диммируемых драйверов / источников питания переменного тока.Для синхронизированного включения / выключения и управления яркостью светодиодного освещения на нескольких источниках питания подключите диммер на 120 В переменного тока к нескольким драйверам регулируемой яркости освещения Armacost.

Выберите подходящую мощность / выходную мощность

Драйверы светодиодов с регулируемой яркостью доступны в моделях мощностью 20–120 Вт. Мощность, необходимая для вашего приложения, зависит от мощности, необходимой для светодиодного освещения. Мощность, необходимая для каждого светодиодного осветительного прибора Armacost, указана в соответствующих инструкциях по установке.Для светодиодного ленточного освещения RibbonFlex Pro требуемая мощность или ватты зависит от модели яркости, определяемой плотностью светодиодов (количество светодиодов на метр), длиной устанавливаемого освещения и конструктивной конфигурацией для вашего приложения. Прочтите инструкции по установке светодиодного светильника, который вы используете, и выберите драйвер / источник питания, рассчитанный на большее, чем ваши потребности — вы не сможете превзойти светодиодное ленточное освещение.

Посмотреть справочную таблицу требований к питанию для RibbonFlex Pro

Посмотреть универсальные драйверы для светодиодов с затемнением в формате PDF, техническое описание

Все еще не уверены, какой блок питания подходит для вашего проекта? Посетите нашу страницу по выбору блока питания.

Основы светодиодного драйвера

и его схемотехника

Теплые подсказки: слово в этой статье составляет примерно 3800 слова, а время чтения составляет примерно 23 минуты.

Введение

Светодиод признан четвертым поколением источников зеленого света. Это твердый источник холодного света. Он имеет множество преимуществ, таких как высокая эффективность, длительный срок службы, безопасность и защита окружающей среды, небольшой размер, высокая надежность, быстрая скорость отклика и так далее.В настоящее время достигается такой же световой эффект. Потребляемая мощность светодиодов составляет около 1/10 ламп накаливания и 1/2 люминесцентных ламп. Многие страны и регионы ввели различные политики для поддержки развития светодиодной индустрии, так что отрасль стала важной частью важных отраслей страны, открыв огромные возможности для бизнеса. Схема драйвера светодиода очень важна для светодиодов, и управление затемнением светодиодов может сэкономить энергию. В последние годы горячими темами стали управление и регулировка яркости белых светодиодов высокой яркости.

Каталог

---

I Основные сведения о драйвере светодиода

1. 1 Что такое драйвер светодиода

Драйвер светодиода изменяет источник питания на определенный ток напряжения для управления преобразователем напряжения светодиода. В общем, вход драйвера светодиода включает в себя переменный ток с частотой переменного тока высокого напряжения (например, городское электричество), постоянный ток низкого напряжения, постоянный ток высокого напряжения, низкий и высокочастотный переменный ток (например, выход электронного трансформатор).Выходная мощность драйвера светодиода в основном представляет собой источник постоянного тока, который может изменять напряжение с изменением прямого падения напряжения светодиода. Основные компоненты источника питания светодиодов включают контроллер переключателя, катушку индуктивности, компонент переключателя (MOSFET), резистор обратной связи, устройство входного фильтра, выходной фильтр и так далее. В соответствии с требованиями в разных случаях должна быть схема защиты от перенапряжения на входе, схема защиты от пониженного напряжения на входе, защита от разомкнутой цепи светодиода, схема защиты от перегрузки по току и так далее.

1.2 Характеристики источника питания светодиодного драйвера

В частности, мощность привода светодиодного уличного фонаря установлена ​​на большой высоте, поэтому обслуживание неудобно, а стоимость обслуживания также велика.

LED является энергосберегающим продуктом, а эффективность привода высока. Очень важно, чтобы в светильник была установлена ​​мощность. Эффективность источника питания высока, но потребление энергии невелико, а тепло в светильнике невелико, поэтому повышение температуры лампы также снижается.В результате задержка затухания светодиода является преимуществом.

Коэффициент мощности — это потребность энергосистемы в нагрузке. Как правило, для электроприборов мощностью менее 70 Вт обязательных показателей нет. Хотя коэффициент мощности отдельного электроприбора низкий, он мало влияет на электросеть; однако вечером электросеть будет серьезно загрязнена из-за большого количества освещения и концентрации однотипной нагрузки. В ближайшем будущем могут появиться некоторые требования к индексам для коэффициентов мощности для драйвера светодиода мощностью 30-40 Вт.

Теперь существует два типа трафика: один — это источник постоянного напряжения для нескольких источников постоянного тока, и каждый источник постоянного тока подается на каждый светодиод индивидуально. Таким образом, комбинация получается гибкой, и все сбои светодиодов не влияют на работу других светодиодов, но стоимость будет немного выше. Другой — источник постоянного постоянного тока, то есть режим привода «Кеке Хуэй Бао», который управляется светодиодами в последовательной или параллельной работе. Его преимущество заключается в низкой стоимости, но плохой гибкости, а также он не влияет на другие проблемы с работой светодиода при устранении неисправности светодиода.Две формы сосуществуют в определенный период времени. Способ многонаправленной выходной мощности постоянного тока будет лучше с точки зрения стоимости и производительности. Может быть, это главное направление в будущем.

Способность светодиода противостоять скачкам напряжения относительно невысока, особенно способность противостоять обратному напряжению. Также важно усилить защиту в этой области. Некоторые светодиодные фонари устанавливаются на открытом воздухе, например, светодиодные уличные фонари. Из-за сброса нагрузки и индукции молнии в электросети будут происходить всевозможные скачки напряжения, а некоторые скачки вызовут повреждение светодиода.Таким образом, анализ приводной мощности «Чжункэ Хуэй Бао» должен быть недостаточным для защиты от перенапряжения. Что касается частой замены источника питания и ламп, драйвер светодиода должен иметь возможность подавлять скачки напряжения и защищать светодиод от повреждения.

Для соответствия требованиям безопасности и электромагнитной совместимости лучше всего увеличить отрицательную обратную связь по температуре светодиода на выходе постоянного тока в дополнение к обычной защите.

II Типы светодиодных драйверов

2.1 Постоянный ток драйвера светодиода

В зависимости от режима управления распространенный на рынке драйвер лампы делится на два типа. Один из них — это привод постоянного тока. Особенностью привода постоянного тока является постоянство выходного тока. Выходное напряжение изменяется в одном диапазоне. Поэтому мы часто видим, что приводная оболочка выделена (выход: DC ** V — ** V * * * mA + -5%) на рынке. Это означает, что выходное напряжение находится в одном из выходных напряжений. Сколько мА диапазон, ток.

• A. Выходной ток схемы управления постоянным током постоянен, но выходное постоянное напряжение изменяется в определенном диапазоне с различными размерами нагрузки. Сопротивление нагрузки небольшое, выходное напряжение низкое, чем больше сопротивление нагрузки, тем выше выходное напряжение.

• Б. Цепь постоянного тока не боится коротких замыканий нагрузки, но категорически запрещается полностью разомкнуть нагрузку.

• с.Схема управления постоянным током идеальна для управления светодиодами, но, условно говоря, цена выше.

• D. Следует обратить внимание на максимальный выдерживаемый ток и напряжение, которые ограничивают количество используемых светодиодов.

2.2 Драйвер светодиода с постоянным напряжением

Другой — это привод постоянного напряжения. Характеристика управления постоянным напряжением заключается в том, что выходное напряжение фиксировано, а ток ограничен максимальным значением при смене ламп и фонарей.В этом случае оболочка обычно указывает (выход: DC ** V ** A) фиксированное выходное напряжение и количество доступных максимальных выходных токов. Наиболее распространенные выходные напряжения на рынке светодиодов — 5 В, 12 В, 24 В и т. Д.

• A. Когда параметры в цепи стабилизации напряжения определены, выходное напряжение фиксируется, тогда как выходной ток изменяется с увеличением или уменьшением нагрузки.

• B. Схема стабилизации напряжения не боится размыкания нагрузки, а вот короткие замыкания нагрузки категорически запрещены.

• C. Регулируемая схема возбуждения питает светодиод. Для каждой цепочки требуется соответствующий резистор для усреднения яркости каждого светодиода в цепочке.

• D. Изменения выпрямленного напряжения повлияют на яркость.

III Применение драйвера светодиодов

Применение драйверов светодиодов определяется параметрами светодиодов, которые мы хотим управлять. Входное напряжение и ток — два наиболее важных параметра.К лампе распространения прилагается отдельное объяснение того, как рассчитать входное напряжение и ток светодиодной лампы. Это только описание входа светодиодной лампы. Люди смогут увидеть исходные параметры движения (обязательно выявить несколько ложных целей !!!).

Выбираем соответствующий драйвер светодиода в зависимости от входного напряжения и тока платы лампы. Например, если входное напряжение платы лампы составляет 37-40 В, а входной ток составляет 300 мА, выходное напряжение драйвера светодиода может быть выбрано, чтобы включить его, и ток будет почти таким же.Поверхность формулы, а также напряжение больше или меньше, чем все, должны быть включены. В противном случае будет мерцание. Допускается низкий ток.

Наконец, нам нужно только нажать на положительный и отрицательный полюсы, отмеченные пластиной лампы, чтобы сварить привод или соединительную линию. Необходимо отметить, что у обычной выходной линии, управляемой светодиодами, красный цвет — положительный полюс. Черный — отрицательный полюс … Если это серая линия, то серый — положительный полюс, белый — отрицательный… Сине-коричневая линия, синяя линия — отрицательный полюс, синяя линия — отрицательный полюс и т.д.

Рис. 1. Пример продукта общего использования светодиодного драйвера Схема

Давайте посмотрим видео о том, как сделать драйвер светодиода:

Как сделать светодиодный драйвер

Основы схемы светодиодного драйвера

5.1 Что такое схема светодиодного драйвера

Светодиодный драйвер — это электрическое устройство, которое регулирует мощность светодиода или цепочки (или цепочек) Светодиоды.Драйвер светодиода реагирует на меняющиеся потребности светодиода или схемы светодиода, обеспечивая постоянное количество энергии для светодиода, поскольку его электрические свойства изменяются с температурой.

5.2 Типы схем управления светодиодами и их классификация

Схема накачки заряда также является схемой преобразователя постоянного тока в постоянный. Схема накачки заряда использует эффект накопления конденсатора на заряде для хранения электрической энергии. Он использует конденсатор в качестве элемента связи энергии и управляет силовым электронным устройством для выполнения высокочастотного переключения, позволяя конденсатору накапливать энергию в течение части периода, а конденсатор выделяет энергию в течение оставшегося времени.Этот вид схемы получает разные выходные напряжения через разные режимы подключения, когда конденсатор заряжается и разряжается, и вся схема не требует индуктивности.

Схема подкачки заряда относительно небольшая, с меньшим количеством компонентов и более низкой стоимостью. Однако в нем используется относительно много переключающих элементов. При определенном входном напряжении диапазон изменения выходного напряжения относительно невелик. Выходное напряжение в основном в 1/3 ~ 3 раза больше входного напряжения, мощность схемы мала, а эффективность будет зависеть от выходной мощности.Соотношение между напряжением и входным напряжением меняется. Когда светодиодов несколько, их нужно включать параллельно. Чтобы предотвратить неравномерное распределение тока в ответвлении, необходимо использовать балластный резистор, что значительно снизит КПД системы.

Схема импульсного источника питания представляет собой схему преобразования постоянного тока в постоянный, которая изменяет выходное напряжение, изменяя соотношение времени между переключением и выключением. С точки зрения схемы, по сравнению со схемой накачки заряда, она содержит магнитные компоненты, то есть индуктор или высокочастотный трансформатор.Импульсный источник питания делится на два типа преобразователей постоянного тока в постоянный, а именно, входной и выходной без изоляции, а именно «прямое соединение» и «вход и выход».

Типичные схемы «прямого» преобразователя постоянного тока в постоянный включают понижающий, повышающий, понижающий-повышающий и Cuk.

Типичные схемы изолированных преобразователей постоянного тока в постоянный с входом и выходом: несимметричный прямой, обратный несимметричный, двухтактный, полумостовой и полный мост. Схема импульсного источника питания может обеспечивать широкий диапазон выходного напряжения, а выходное напряжение регулируется плавно, выходная мощность велика, поэтому диапазон применения шире, особенно в ситуациях средней и большой мощности.

Линейная схема управления рассматривает полупроводниковое силовое устройство, работающее в линейной области, как динамический резистор и реализует управление постоянным током посредством управления уровнем управления. Недостатком линейной схемы управления является низкий КПД, но она имеет быструю реакцию на входное напряжение и изменение нагрузки. Схема относительно проста. Легко контролировать ток светодиода напрямую, и легко контролировать высокую точность тока.

VI Новая конструкция схемы драйвера

Фактическим управлением обратной связью импульсного источника питания является выходное напряжение, а управление выходным током не так просто, чтобы быть точным, а светодиодная лампа легко повреждается при управлении переключением блок питания смещен; КПД линейной схемы невысокий.

На основании вышеуказанных причин разработана новая схема управления светодиодами. В схеме используется односторонний обратноходовой импульсный источник питания в качестве управления передней ступенью, а источник постоянного тока линейного управления давлением используется в качестве пост-уровня управления. После преобразования несимметричного обратноходового источника питания может быть получен выход постоянного напряжения, который используется в качестве входа посткаскадного источника постоянного тока, управляемого напряжением. Поскольку входное напряжение источника постоянного тока управляется высокоэффективным импульсным источником постоянного тока с одним обратным ходом, источник постоянного тока с контролем давления может точно управлять светодиодом и изменять входное напряжение источника постоянного тока в большом диапазоне, поэтому эффективность и точность гарантированы, а электроснабжение может быть поставлено по городу.В то же время двухуровневой регулировкой непросто повредить светодиодную лампу.

Рисунок 2. Новая схема схемотехники драйвера

Схема системы показана на рисунке 2. Трансформатор T1, переключающая трубка Q1, диод D1 и конденсатор C1 составляют односторонний импульсный импульсный источник питания с обратным ходом, а операционные усилители U1, U2 и силовой транзистор Q2 составляют устройство с регулируемым давлением. источник постоянного тока, а микроконтроллер STC89C51 является основным устройством управления.

Когда значение серого изменяется, микроконтроллер генерирует соответствующее напряжение управления яркостью на основе полученного значения серого. Напряжение управления яркостью добавляется к тому же фазному входу U1. Обратная входная клемма U1 — это сигнал тока светодиода, полученный U2, а R12 — резистор обнаружения тока. Выходное напряжение U1 является управляющим напряжением МОП-лампы Q2, что известно из концепции недостатка операционного усилителя.Обратное входное напряжение U1 равно напряжению на его прямом входе, то есть ток на R12 контролируется напряжением управления яркостью и не изменяется при изменении нагрузки.

Однокристальный выдает соответствующее напряжение управления яркостью в соответствии со значением серого, которое он получает, а также выдает сигнал ШИМ. Сигнал ШИМ соответствует сигналу TL431 для управления переключателем Q1. Затем MCU изменяет коэффициент заполнения сигнала ШИМ в соответствии с полученным сигналом тока светодиода и изменяет выходное напряжение импульсного источника питания , то есть для изменения константы.Входное напряжение источника потока снижает напряжение на силовой трубке Q2, так что она работает в зоне регулируемого сопротивления или рядом с зоной регулируемого сопротивления в случае постоянного выходного тока, чтобы повысить эффективность. TL431 — это трехконтактный регулируемый шунтирующий источник опорного напряжения, в котором наличие TL431 и соответствующей ему электрической фазы ограничивает максимальное выходное напряжение импульсного источника питания и дополнительно повышает безопасность системы.

Когда освещение относительно хорошее, MCU управляет выводом напряжения управления яркостью в соответствии с полученным значением серого, так что выходной ток источника постоянного тока относительно невелик, и может быть достигнут эффект энергосбережения.На рисунке 2 выходное напряжение микроконтроллера контролируется цифро-аналоговым преобразователем для питания источника постоянного тока. На рисунке 2 не показана цифро-аналоговая часть.

VII Базовое предложение по проектированию драйвера светодиода

Дизайн драйвера светодиода несложен, но у нас должна быть хорошая идея. Поскольку мы выполняем отладку перед расчетом, отладку и старение после отладки, мы считаем, что любой может преуспеть в светодиодах.

7.1 Размер тока светодиода

Всем известно, что слишком большая пульсация светодиода повлияет на срок службы светодиода.Что касается воздействия, то конкретного показателя пока нет.

7.2 Chip Fever

Это в основном предназначено для микросхемы драйвера высокого напряжения со встроенным модулятором мощности, который не только снижает энергопотребление микросхемы, но также не приводит к дополнительному потреблению энергии для рассеивания тепла.

7.3 Power Tube Fever

Энергопотребление силовой трубки делится на две части: потери переключения и потери проводимости. Светодиод — это приложение для электропривода, и повреждение переключателя намного больше, чем потеря проводимости.Потери при переключении связаны с CGD и CGS силовой трубы, а также с управляемой способностью и рабочей частотой микросхемы. Таким образом, решение тепловой проблемы силовой трубы может быть решено из следующих аспектов:

A. Силовая трубка MOS не может быть выбрана в зависимости от величины сопротивления проводимости. Чем меньше внутреннее сопротивление, тем больше емкость CGS и CGD.

B. Остальное — это частота и возможности чип-привода. Здесь мы говорим только о влиянии частоты.Частота прямо пропорциональна потерям проводимости. Поэтому, когда силовая трубка нагревается, мы должны сначала подумать, не слишком ли высока частота. Когда частота снижается, чтобы получить ту же нагрузочную способность, пиковый ток должен быть больше или индуктивность становится больше, что может привести к тому, что катушка индуктивности попадет в область насыщения. Если ток насыщения индуктивности достаточно велик, CCM (режим непрерывного тока) может быть изменен на DCM (режим прерывистого тока), что требует увеличения емкости нагрузки.

7.4 Снижение частоты рабочей частоты

Снижение частоты в основном вызвано двумя причинами. Отношение входного напряжения к напряжению нагрузки невелико, а системные помехи велики. В первом случае будьте осторожны, чтобы не установить слишком высокое напряжение нагрузки, хотя напряжение нагрузки высокое, эффективность будет высокой.

Для последнего мы можем попробовать следующие аспекты: A, наименьший ток устанавливает наименьшую точку; B, чистая точка проводки, особенно ключевой путь смысла; C — выбор индуктора или индуктивности замкнутой магнитной цепи; D, RC фильтр нижних частот, этот эффект маловат.C не очень хорошая консистенция, отклонение немного велико, но для освещения должно хватить.

7.5 Выбор индукторов или трансформаторов

Поскольку рабочее напряжение мощного светодиода составляет всего 3 В, мостовой выпрямитель преобразует 220 В переменного тока в постоянный, падение напряжения на полном мосту составляет около 1,8 В. . А эффективность использования энергии всего одного светодиода составляет всего 60%. Мы должны соединить вместе более 3 светодиодов, чтобы общая эффективность использования электроэнергии была более 80%.

В соответствии с принципом трех основных цветов синтеза белого света, мощные светодиоды мощностью 31 Вт с красным, зеленым и синим соединены последовательно, и может быть получена яркость светодиода, эквивалентная белому свету 3 Вт. В то же время можно комбинировать 6 видов цветного света, чтобы удовлетворить предпочтения людей в преобразовании цвета.

VIII Заключение

Схема возбуждения светодиода использует импульсный источник питания в качестве первого уровня управления и источник постоянного тока управления давлением в качестве второго уровня управления.Сочетание двух преимуществ может обеспечить эффективность и точность управления. К тому же он напрямую обеспечен городом электричеством, двухслойным приводом, высокой безопасностью, а вывести из строя дорогостоящие светодиодные фонари непросто. Эксперименты показывают, что КПД системы может достигать более 83%, а мощность такая же, как у несимметричного импульсного источника питания с обратным ходом, что заслуживает поощрения.

Часто задаваемые вопросы по основам работы с драйверами светодиодов

1.Для чего нужен светодиодный драйвер?

Драйверы светодиодов

— это устройства, которые регулируют и подают мощность, используемую для «запуска» светодиодных лент. Подобно традиционным трансформаторам, они преобразуют переменный ток сетевого напряжения (240 В переменного тока) в более низкое напряжение.

2. Нужен ли мне драйвер для светодиодных фонарей?

Для каждого светодиодного источника света требуется драйвер. … Некоторые светодиоды уже имеют встроенный драйвер внутри лампы. Светодиоды, предназначенные для домашнего использования (лампы с цоколем E26 / E27 или GU24 / GU10 и работающие от 120 В), обычно уже включают драйвер.Однако низковольтные светодиодные источники света, такие как некоторые MR-лампы (MR GU5.

3. В чем разница между трансформатором и драйвером светодиода?

В чем разница между светодиодным драйвером и светодиодным трансформатором? Трансформатор — это условно устройство с двойной обмоткой, просто вход переменного тока и выход переменного тока. Драйверы более сложные, чем это, и обычно выдают выход постоянного тока с использованием системы с переключением режимов, а также в них есть схемы регулирования и контроля тока.

4.Можно ли использовать драйвер светодиода в качестве источника питания?

Светодиодный драйвер постоянного напряжения s. Драйверы постоянного тока и постоянного напряжения являются жизнеспособными вариантами источника питания для светодиодных источников света, но отличается способ подачи питания.

5. Сколько светодиодов может запитать драйвер?

Если у вас есть драйвер с выходной мощностью 60 Вт, он должен работать только со светодиодами, которые в сумме потребляют 48 Вт (60 Вт x 80% = 48 Вт).Сколько огней может запитать один водитель? Водители не ограничены количеством светодиодов, которые они питают. Они ограничены общей мощностью светодиодных ламп, которые они питают.

6. Как долго прослужит светодиодный драйвер?

А именно, срок службы схемы управления истекает до того момента, когда светодиод перестанет излучать свет или его яркость упадет. Типичный номинальный срок службы этих элементов часто составляет менее 25 000 часов, в то время как срок службы самого светодиода может достигать 50 000–100 000 часов.

7. Нагреваются ли драйверы светодиодов?

Тепло — враг электроники, и это относится и к драйверам светодиодов. Это не означает, что драйверы светодиодов не могут работать в жарких условиях, они могут. … Выходная мощность импульсного источника питания, включая драйверы светодиодов, уменьшается при повышении температуры.

8. Как выбрать драйвер светодиода?

Используйте драйвер светодиода, по крайней мере, с таким же значением, как у вашего светодиода.Выходная мощность драйвера должна быть выше, чем требуется для светодиодов для дополнительной безопасности. Если выходной сигнал соответствует требованиям к питанию светодиода, он работает на полную мощность. Работа на полной мощности может привести к сокращению срока службы драйвера.

9. Как узнать, неисправны ли драйверы светодиодов?

Драйверы светодиодов

преобразуют переменный ток высокого напряжения в низкое. Если у вас есть хороший светодиод и плохо работающий светодиодный драйвер, ваши светодиодные фонари для высоких отсеков не будут работать долго.Большинство отказов светодиодов происходит не из-за светодиода, а из-за драйвера. Обычно цепи перегорают и выходят из строя.

10. Как работает схема драйвера светодиода?

В электронике схема светодиода или драйвер светодиода — это электрическая схема, используемая для питания светодиода (СИД). … Падение напряжения на светодиоде приблизительно постоянно в широком диапазоне рабочего тока; поэтому небольшое увеличение приложенного напряжения значительно увеличивает ток.

---

Книжная рекомендация

— Ассоциация производителей электрического оборудования и медицинских изображений (Автор)

—ЧЖОУ ЧЖИ МИН ДЭНГ (Автор)

Совершенно очевидно, что экономический рост тесно связан с доступностью энергии.К доступности энергии можно подойти двумя способами; Первый способ — построить больше электростанций, чтобы удовлетворить возросший спрос. Второй способ — снизить энергопотребление. Светодиодное освещение имеет множество преимуществ, таких как высокая надежность, низкие затраты на обслуживание, регулировка яркости, в дополнение к основному преимуществу энергосбережения и значительного ожидаемого повышения производительности. С другой стороны, недостатки в основном связаны с первоначальной стоимостью замены систем освещения, а также с необходимостью специальной схемы силовой электроники для управления ими для регулирования интенсивности и яркости.Цель проекта — заменить галогенные лампы (50 Вт) на встроенные светодиодные (10 Вт). Светодиоды имеют много преимуществ по сравнению с другими источниками света, такими как лампы накаливания или люминесцентные лампы. Наиболее важные преимущества — быстрое включение, меньшее тепловыделение, меньшее энергопотребление и более длительный срок службы. Светодиоды необходимо правильно управлять, чтобы обеспечить оптимальную производительность и долгий срок службы. Драйвер должен быть рентабельным, что обычно не достигается с помощью отдельных компонентов, но может быть реализовано с помощью интегрированных решений.

— Айя Гебриль Ахмед (автор), Махмуд Насари Абд аль-Фаттах (автор), Айя Бакр Абд аль-Вахаб (автор)

---

Соответствующая информация об «Основах светодиодного драйвера и его схемотехнике»

О статье «Основы светодиодного драйвера и его схемотехника». Если у вас есть лучшие идеи, не стесняйтесь писать свои мысли в следующей области комментариев. Вы также можете найти больше статей об электронных полупроводниках через поисковую систему Google или обратиться к следующим связанным статьям.

Ultimate плата драйвера светодиодов / ламп Pinball

Наша плата светодиодов / ламп — это законченное решение для вашей игры Bally® / Stern®. Это идеально, если вы используете лампочки старого образца или хотите окунуться в мир светодиодов. Эта плата работает как полная замена старого драйвера лампы, но предлагает дополнительную функцию работы светодиодов без мерцания, когда вы будете готовы.Вы также не ограничены только включением всех светодиодов! Эта плата позволит вам использовать любую комбинацию ламп или светодиодов и будет работать без мерцания. У этой платы также есть много других функций, которые вы можете увидеть в списке ниже.

Не забывайте о наших замечательных предложениях по набору других наших Ultimate Boards! Это отличный способ сэкономить деньги и снова запустить автомат для игры в пинбол еще на 40 с лишним лет! Обязательно ознакомьтесь с нашими наборами плат в комплекте, чтобы получить дополнительную экономию!

Основные характеристики:

• Эта плата является прямой заменой для Bally® AS-2518-14, AS-2518-23, A084-91612-A000 и Stern® LDB-100.Ознакомьтесь с полным списком игр, в которых работает эта плата, на нашей странице часто задаваемых вопросов.
• Одна плата будет работать как для режима светодиод без мерцания, так и для режима стандартной лампы .
• Это единственная сменная плата для пинбола, в которой используются новейшие технологии поверхностного монтажа, но также имеются сквозные отверстия для стандартных деталей. Мы делаем это, чтобы вы могли отремонтировать доску самостоятельно, используя детали старого образца, если хотите.
• Все наши разъемы промаркированы, чтобы максимально упростить поиск и устранение неисправностей.
• Все важные сигналы теперь имеют контрольные точки на плате.
• Это прямая заменяющая плата plug and play , как и все наши другие платы Ultimate!
• Мы никогда не используем устаревшие компоненты на наших платах.
• Как и на все наши продукты Ultimate Board, мы предлагаем пожизненную гарантию на эту соленоидную плату.

  No related posts.
