Длина саморезов: Размеры саморезов

Основные размеры саморезов — диаметр и длина. Обзор наиболее популярных метизов

Размерные характеристики саморезов имеют очень важное значение при решении конкретных задач, связанных со сферой строительства.  В число основных параметров крепежа стержневого типа, включая самонарезающие винты, входят диаметр, а также длина. Величина первого определяется по внешним кромкам витков резьбовой накатки. Этот параметр стандартизован. Длина является характеристикой производной от конфигурации шляпки. Если она выпуклая, длина изделия измеряется от крайней точки заостренного наконечника до опорной поверхности головки. Когда же шляпка выполнена под потай, данный параметр отображает общую протяженность изделия. Он также стандартизован.

Нормативные документы

Отечественные производители рассматриваемых крепежных деталей руководствуются положениями, преимущественно, таких стандартов:

• ГОСТ 1146-80. Нормирует выпуск шурупов со шляпкой под полупотай.

• ГОСТ 1145-80. Устанавливает размерные характеристики шурупов с головкой под потай.

• ГОСТ 1144-80. Регламентирует производство шурупов с полусферической шляпкой.

Интересно, что в названиях этих нормативных документов термин «саморез» не упоминается, а только шуруп. Скорей всего, причина данного явления кроется в том, что первый представляет собой конструктивную доработку второго.

И здесь есть еще один момент. Как известно, резьбовая накатка саморезов проделана по всей длине стержня, практически, до шляпки, а у шурупа примерно на 2/3 от этого от этого параметра. Но то, что прописанные в данных ГОСТах цифры распространяются и на саморезы, подтверждает присутствующее на чертежах исполнений шурупов примечание. Выглядит оно очень просто: b≤L, где

А математический знак «≤» как раз и означает, что эти параметры могут совпадать.

Кроме того, существуют стандарты, название которых имеет близкую смысловую нагрузку к саморезу в общепринятой трактовке этого понятия:

• ГОСТ 11650-80. Устанавливает размеры самонарезающих винтов с заостренным наконечником и полукруглой шляпкой, предназначенных для скрепления изделий, выполненных как из пластика, так и из металла

• ГОСТ 11652-80. Нормирует производство самонарезающих винтов с заостренным наконечником и со шляпкой под потай, предназначенных для работы с теми же материалами.

Номенклатура размеров

Помимо диаметра и длины, существует еще ряд размерных характеристик самонарезающих винтов, определяющих удобство монтажа (конфигурация шляпки и шлица), и надежность соединения. Рассмотрим, что говорится об этом в вышеуказанных стандартах.

Положения ГОСТа 1144-80

Этим нормативным документом установлено четыре исполнения саморезов.

Размеры параметров, отображенных на выше приведенных чертежах, могут изменяться в таких пределах:

• длина стержня (обозначение L) – от 7,0 мм до 100,0 мм;

• внешний диаметр резьбы (d) – минимальный 1,60 мм; максимальный 10,0 мм;

• диаметр шляпки (параметр D) – min 3,2 мм; max 20,0 мм;

• высота шляпки (k) – минимальная 1,1; максимальная 7,0 мм;

• глубина шлица крестообразной конфигурации (обозначение h) – 1,2 мм…5,6 мм;

• диаметр шлица крестообразной конфигурации (m) – от 2,0 мм до 10,6 мм.

Самонарезающие винты, выполненные в соответствии с нормами ГОСТа 1144-80, применяются для:

• закрепления объектов на установочных базах из природного камня, неячеистого бетона и кирпича, в том числе силикатного;

• работы с ГВЛ и ГКЛ – это гипсоволокнистые и гипсокартонные листы, соответственно;

• фиксации элементов конструкции, изготовленных из пластика;

• монтажа профилированных листов и иных подобных материалов;

• скрепления заготовок из металла разных видов.

Нормы ГОСТа 1145-80

Данным стандартом утверждено четыре исполнения саморезов со шляпкой под потай.

Ниже представлены пределы изменения размеров параметров, отображенных на этих чертежах:

• общая длина изделия (L) – минимальная 7,0 мм; максимальная 100,0 мм;

• внешний диаметр резьбы (параметр d) – от 1,60 мм до 10,0 мм;

• диаметр шляпки (обозначение D) – min 3,0 мм; max 18,0 мм;

• высота шляпки (k) – минимальная 0,96; максимальная 5,0 мм;

• глубина шлица крестообразной конфигурации (параметр h) – 1,1 мм…4,6 мм;

• диаметр шлица крестообразной конфигурации (обозначение m) – от 2,0 мм до 9,7 мм.

При правильном монтаже саморезов под потай, они не выступают над поверхностью сопрягаемого объекта, и та остается ровной и аккуратной. Благодаря данному фактору эти соединительные детали широко применяются в мебельной индустрии при работе с многослойным строительным материалом, получаемого склеиванием шпона – фанерой, а также ДСтП, когда на участок скрепления в дальнейшем нужно будет установить иные элементы конструкции.

Положения ГОСТа 1146-80

В данном нормативном документе прописаны размерные характеристики саморезов под полупотай. Как и вышеописанные стандарты, он утверждает четыре исполнения крепежных элементов.

Диапазоны изменения размеров отображенных на чертежах параметров выглядят следующим образом:

• длина изделия без полусферы на шляпке (обозначается литерой L) – min 7,0 мм; max 100,0 мм;

• внешний диаметр резьбы (параметр d) – от 1,60 мм до 10,0 мм;

• диаметр шляпки (обозначение D) – минимальный 3,0 мм; максимальный 18,0 мм;

• высота шляпки без полусферы (k) – min 0,96; max 5,0 мм;

• глубина шлица крестообразной конфигурации (обозначается литерой h) – от 1,5 мм до 6,1 мм;

• диаметр шлица крестообразной конфигурации (параметр m) – 2,3 мм. ..11,2 мм.

Саморезы со шляпкой под полупотай нашли широкое применение во многих отраслях промышленного производства. Наиболее эффективно использование этих деталей, когда проводится монтаж объектов, характеризующихся сравнительно небольшой толщиной, или скрепляются металлические листы.

Размеры самонарезающих винтов по ГОСТу 11650-80

Данным нормативным документом установлено два исполнения саморезов.

Размеры отображенных на чертежах параметров изменяются в следующих пределах:

• внешний диаметр резьбовой накатки (обозначается литерой d) – от 2,5 мм до 8,0 мм;

• длина стержня (параметр L) – минимальная 6,0 мм; максимальная 50,0 мм;

• диаметр шляпки (D) – 4,5 мм…13,0 мм;

• высота шляпки (обозначение k) – min 1,7 мм; max 5,6 мм;

• номинальная ширина плоского (прямого) шлица (параметр n) – от 0,6 мм до 2,0 мм;

• диаметр шлица крестообразной формы (m) – минимальный 2,8 мм; максимальный 7,7 мм;

• глубина шлица крестообразной конфигурации (литера h)– min 0,9 мм; max 3,7 мм.

Основная сфера применения саморезов, выполненных по нормам ГОСТа 11650-80 – строительство. Технические характеристики этих крепежных деталей позволяют использовать их в работах разного масштаба. Они востребованы и у небольших организаций, и у крупных фирм соответствующего профиля деятельности.

Размеры самонарезающих винтов по ГОСТу 11652-80

Государственный стандарт за номером 11652, принятый в 1980 году, устанавливает два исполнения самонарезающих винтов, имеющих заостренный наконечник и шляпку под потай.

Пределы изменений размеров параметров, отображенных на чертежах, представлены ниже.

• внешний диаметр резьбовой накатки (обозначение d) – минимальный 2,5 мм; максимальный 8,0 мм;

• длина стержня (параметр L) – от 6,0 мм до 50,0 мм;

• диаметр шляпки (литера D) – min 4,7 мм; max 14,5 мм;

• высота шляпки (k) – 1,5 мм…4,0 мм;

• номинальная ширина плоского (прямого) шлица (обозначение n) – от 0,6 мм до 2,0 мм;

• диаметр шлица крестообразной формы (параметр m) – минимальный 2,6 мм; максимальный 7,4 мм;

• глубина шлица крестообразной конфигурации (k)– min 1,05 мм; max 2,1 мм;

Саморезы со шляпкой под потай широко используются во многих отраслях промышленного производства, начиная с машиностроения, включая мебельную индустрию, и заканчивая строительной сферой.

Заключение

Сегодня меткомбинаты выпускают широкий ассортимент самонарезающих винтов. При выборе подходящего изделия по совокупности критериев длина + диаметр нужно ориентироваться на величину будущей нагрузки и размеры скрепляемых элементов конструкции. Но когда саморез будет вкручиваться в пластиковый дюбель, следует руководствоваться инструкцией по применению именно последней детали. Понятно, что прочность соединения находится в прямой пропорциональной зависимости от диаметра крепежа – сопряжение будет тем надежней, чем этот показатель больше. Но если величина данного параметра намного превысит указанный в этом документе номинал самонарезающего винта, устанавливать его придется, прикладывая значительное вращающее усилие. Тогда шляпка крепежа может просто отлететь.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Саморезы и шурупы | ЦКИ

Отличия саморезов и шурупов

ГОСТ 27017-86 определяет шуруп как крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия. Из этого определения становится ясно, что шуруп вворачивается в предварительно подготовленное отверстие и используется для крепления на деревянных или пластмассовых основах. Такие шурупы, изготавливаемые обычно из малоуглеродистых сталей (Ст1, Ст2, Ст3, 10кп), реже из коррозионностойких сталей без покрытия и из латуней, традиционно выпускались и выпускаются отечественной метизной промышленностью и поныне.

Однако уже давно на российском рынке появились крепежные изделия, которые по формальному определению соответствуют термину «шуруп», но имеют существенные отличия:

• принципиально усовершенствованы их основные конструктивные элементы: головки, резьбы на стержне, концы и шлицы;
• использованы высококачественные стали и сплавы с современными защитно-декоративными покрытиями.



В результате существенно расширились функциональные возможности этих изделий:

• стала возможна их установка без предварительного сверления отверстий, что существенно упрощает и ускоряет процесс монтажа закрепляемых изделий;
• расширился круг материалов, в которые можно устанавливать эти изделия: к дереву и пластмассе добавились стали, алюминиевые и медные сплавы, композиционные материалы, бетон, кирпич.

Столь значительные отличия новых изделий от шурупов потребовали появления специального термина. И такие изделия стали называть самонарезающими винтами, короче – саморезами.



Основные конструктивные элементы шурупов или саморезов это:

• головка – часть крепежного изделия, имеющего стержень, служащая для передачи крутящего момента и образования опорной поверхности;
• шлиц – углубление специальной формы в торце головки, служащее для передачи крутящего момента от инструмента;
• стержень с резьбой;
• конец.

Основные типы головок саморезов и шурупов

Использование того или иного типа головки определяется условиями и особенностями монтажа. Наиболее часто употребляются следующие типы головок:

• шестигранная – с плоской опорной поверхностью, выступающая над плоскостью установки; применяется в основном на шурупах больших размеров или при креплении к металлическим основам, то есть в случаях, когда требуется передача значительных крутящих моментов;

• полукруглая – с плоской опорной поверхностью, выступающая над плоскостью установки;

• цилиндрическая со сферой, с плоской опорной поверхностью, выступающая над плоскостью установки;

• потайная – с конической опорной поверхностью, утапливающаяся в плоскость установки;

• потайная – с конической опорной поверхностью и зенкующими кромками на ней, утапливающаяся в плоскость установки; зенкующие кромки подготавливают углубление под установку изделия «в потай»;

• полупотайная – с конической опорной поверхностью, частично выступающая над плоскостью установки; часто используется в декоративных целях;

• потайная рожковая – с вогнутой опорной поверхностью, утапливающаяся в плоскость установки; незаменима при креплении гипсокартонных плит, т. к. обеспечивает легкое и надежное заглубление самореза «в потай» без предварительной раззенковки;

• плоская с прессшайбой – с опорной поверхностью, выступающая над плоскостью установки;

• в виде колец и крючков разной конфигурации, выступающих за плоскость установки;

• в виде стержня с метрической резьбой, выступающим за плоскость установки.



Основные типы шлицов саморезов

Существуют следующие типы шлицов саморезов:

• прямой, наиболее традиционен, но в последнее время применяется все реже;
• крестообразный Ph или H (Рhillips) вытеснил прямой шлиц и значительно ускорил процесс завинчивания;
• крестообразный Pz или Z (Рozidrive) благодаря меньшему углу при вершине и усовершенствованной форме внутреннего углубления способен передать больший крутящий момент без срыва инструмента;
• звездообразный Torx допускает еще большие усилия, но менее удобен из-за сложной формы инструмента;
• внутренний шестигранник, употребляется ограниченно, в частности при сборке мебели на стяжках (т. н. «Confirmat»).



Основные размеры шлицов саморезов Phillips, Pozidrive, TORX

Каждый из основных типов шлицев также различается и по размерам. При этом для каждого типа шлица образуется стандартизованный и пронумерованный ряд:

• шлицы Phillips: Ph0, Ph2, Ph3, Ph4, Ph5;
• шлицы Pozidrive: Pz0, Pz1, Pz2 Pz3, Pz4;
• шлицы TORX: T (или TX) 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 27, 30, 40, 45, 50, 55, 60, 70, 80, 90, 100.

Иначе расположенные кромки шлица Pz образуют более устойчивое сцепление c инструментом, которое уменьшает его износ, снижает вероятность «срыва». Это дает возможность приложить большее крутящее усилие к инструменту.



Российская версия шлица TORX по ГОСТ Р ИСО 10664-2007 (размеры указаны в мм)





Для каждого типа шлица и его размера (номера) требуется строго соответствующий инструмент: отвертка или бита. В противном случае возможен быстрый износ или даже разрушение элементов привода.



Основные типы резьбы саморезов

В зависимости от того, какие материалы необходимо соединить, выбирают саморез с тем или другим типом резьбы. При этом учитываются следующие традиционные для резьб количественные характеристики:

• диаметр;
• шаг;
• количество заходов.

Но кроме них существенное влияние на самонарезающие свойства изделия оказывает угол при вершине профиля резьбы α. Чем меньше указанный угол, тем легче закручивается изделие, легче формируется резьба в отверстии, выше самонарезающие свойства.

Традиционные шурупы, выпускаемые отечественной промышленностью (ГОСТ 1144 -80, ГОСТ 1145-80), имеют этот угол равным 60º, как у метрической резьбы.

Современные саморезы изготавливаются с углом α=45º и меньше. Особенно эффективны такие острые резьбы при установке изделий в сравнительно мягкие материалы: дерево, ДСП, пластик и т.п

Саморезы же, предназначенные для вворачивания в металл (DIN 7976, 7981…7983), изготавливаются с большими углами (в основном 60º) для повышения прочности нитки резьбы у основания профиля. Кроме того режущая кромка изделия подвергается специальной упрочняющей термообработке, что обеспечивает твердость на ней 450HV.
Саморезы по металлу относятся к высоко стандартизованным изделиям и их резьбы изготавливаются по стандартам ISO 1478, EN 2478, DIN 7970. В чертежно-конструкторской документации перед диаметром их резьбы ставятся буквы ST (SCREW THREADS).

В таблице представлены основные размеры для острого (тип C) и притупленного (тип F) концов.

Для уменьшения времени закручивания в дерево, а также для предотвращения растрескивания древесины используются специальные насечки на резьбе, создающие дополнительные режущие кромки, и собственно волнообразная режущая кромка резьбы.





Основные типы концов саморезов

В зависимости от технологии установки, саморез следует выбирать с тем или иным концом. Наиболее распространены шурупы с традиционным острым концом, которые могут отличаться друг от друга величиной угла захода β. Понятно, что с его уменьшением облегчается внедрение стержня в материал, и увеличиваются самонарезающие свойства изделия.

У традиционных шурупов (по ГОСТ 1144-80, ГОСТ 1145-80, ГОСТ 1146-80) этот угол составляет 40^о.

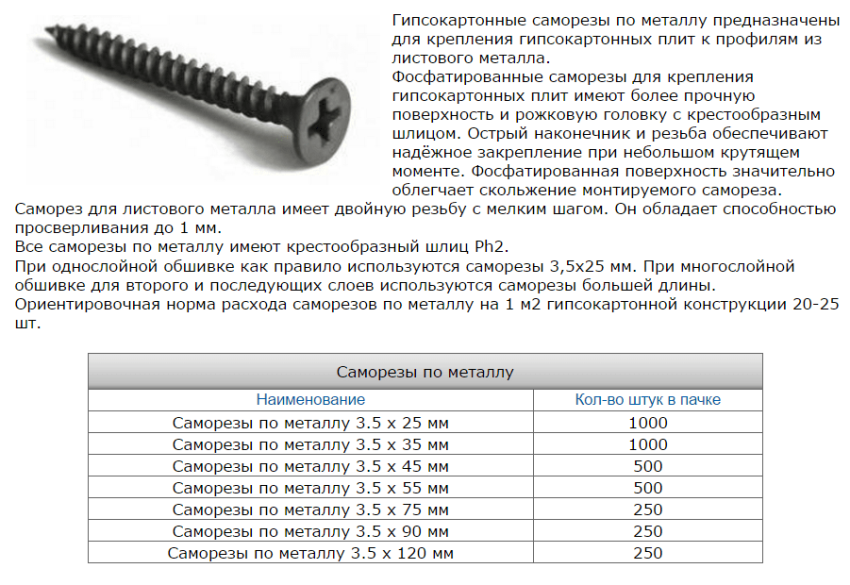

У популярных саморезов по гипсокартону (т.н. «черных») он значительно меньше: 26…280.
У широко распространенных универсальных еще меньше: 20…300.

Для повышения самонарезающих свойств применяются специальные конструкции конца.

Наиболее эффективны в этом плане саморезы с буром (сверлоконечные). Они действуют при установке, как последовательно работающие сверло и саморез. Сперва сверло создает в материале основы отверстие, а затем в него вворачивается саморез. Таким образом, установка происходит как единая операция ввинчивания.

Резьбонарезающий винт имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.

Конец на трехгранном стержне с заходной часть и плавным сбегом резьбы характерен для так называемого резьбовыдавливающего винта. Его вворачивают в гладкое отверстие, в котором он сам раскатывают соответствующую резьбу. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом.



Конец сверлоконечного шурупа типа Flügel, предназначенного для крепления дерева к металлу, имеет специальные крылышки на переходной части от сверлильного острия к резьбе. Они проделывают отверстие в древесине и срезаются на металлической поверхности. Далее наружная резьба шурупа формирует в металле ответную резьбу.



Размеры саморезов и шурупов

Основными для шурупов и саморезов являются два размера: диаметр и длина.

За номинальный диаметр шурупа или самореза принимается диаметр окружности выступов его резьбы.
В настоящее время шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.2, 2.5, 3.0 (2.9), 3.5, 3.8 (3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.



При этом следует иметь в виду, что саморез того или иного типа вовсе не обязательно выпускается всех возможных диаметров. Наиболее широкий ряд производимых диаметров имеют универсальные саморезы, специализированные саморезы имеют более узкие размерные ряды.

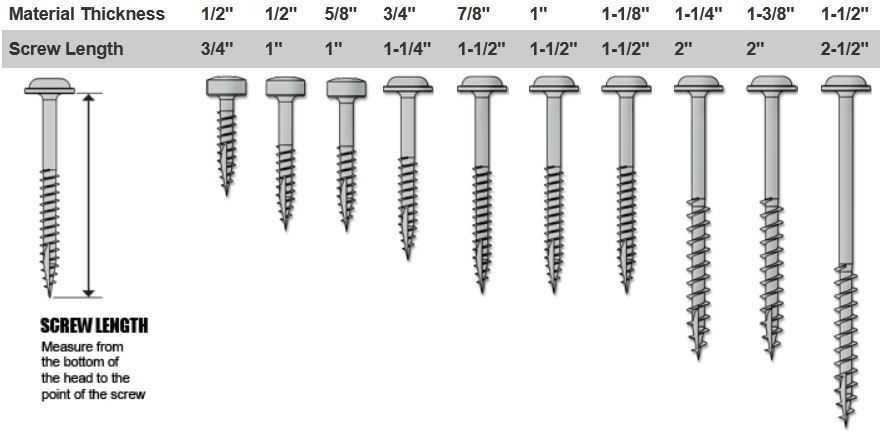

Длина самореза или шурупа измеряется по разному для потайной и выпуклой головки изделия. Для потайной за номинальную длину принимается полная длина изделия, а для выпуклой – расстояние от опорной поверхности головки до конца самореза.

Длины шурупов и саморезов нормализованы и имеют одинаковый размерный ряд: 4.5, 6.5, 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм. Для некоторых специализированных изделий могут применяться и другие длины. Естественно, что шурупы одного диаметра выпускаются с ограниченным рядом длин.



Выбор диаметра и длины шурупа определятся в первую очередь нагрузкой, которую должно выдерживать соединение, а кроме того размерами соединяемых деталей, материалом установки и другими факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, приведенные в каталогах или на упаковке дюбелей. Дело в том, что с одной стороны, чем больше диаметр шурупа – тем прочнее соединение, но, с другой стороны, требуемый для установки крутящий момент при этом возрастает. И тогда могут быть превзойдены возможности инструмента или сорвана головка самореза.

Длина шурупа (Lш) вычисляется как сумма номинальной длины дюбеля,(Lд) толщины прикрепляемой детали (S) и диаметра шурупа (d). Последнее слагаемое обеспечивает выход конца самореза из дюбеля.

Для классических шурупов (с углом на конце 40⁰) этого достаточно, но для остроконечных саморезов длину требуемого шурупа необходимо увеличить, чтобы весь его наконечник вышел из дюбеля при закручивании.



т.р. база знаний | Геометрия резьбы

База знаний TR | Геометрия резьбы — саморезы



Все размеры указаны в мм, если не указано иное.





Метрика

	d1 — Внешний диаметр внутренней резьбы d2 — внутренний диаметр внутренней резьбы р — Шаг



Номинальный размер	Шаг	Главный диаметр		Внутренний диаметр
		макс.	мин	макс.	мин
2,2	0,8	2,24	2.1	1,63	1,52
2,9	1.1	2,9	2,76	2,18	2,08
3,5	1,3	3,53	3,35	2,64	2,51
3,9	1,4	3,91	3,73	2,92	2,77
4.2	1,4	4,22	4,04	3.1	2,95
4,8	1,6	4,8	4,62	3,58	3,43
5,5	1,8	5,46	5,28	4,17	3,99
6,3	1,8	6,25	6.03	4,88	4,7



	d1 — Внешний диаметр внутренней резьбы d2 — внутренний диаметр внутренней резьбы



Винт	Резьбы на дюйм	Главный диаметр		Внутренний диаметр
		макс.	мин	макс.	мин
№ 2	32	0,088	0,083	0,064	0,06
№ 4	24	0,114	0,109	0,086	0,082
№ 6	20	0,139	0,132	0,104	0,099
№ 7	19	0,154	0,147	0,115	0,109
№ 8	18	0,166	0,159	0,122	0,116
№ 10	16	0,189	0,182	0,141	0,135
№ 12	14	0,215	0,208	0,164	0,157
№ 14	14	0,246	0,237	0,192	0,185
