обработка дерева своими руками — это интересно / Блог компании Madrobots / Хабр
Из нескольких станков PLAYMAT можно собрать целый промышленный комплекс
Многие дети с самого раннего возраста стремятся что-то делать самостоятельно, помогая родителями или просто развлекаясь. Кто-то вместе с мамой подметает, кто-то учится забивать с папой гвозди. К сожалению, часто дальше выполнения детьми простых работ дело не идет. А ведь известно, что детишки учатся очень быстро, показывая, зачастую, отличные результаты. Что, если научить своего ребенка выполнять какие-то сложные задачи, чтобы полученные навыки могли пригодиться и в будущем?
Один из вариантов — это обучение своего чада основам электроники и программирования. Для этого существуют различные игрушки, конструкторы, мини-ПК с набором сенсоров. Кроме того, можно научить ребенка плотницкому и столярному делу. Здесь можно гарантировать, что для ребенка это будет чрезвычайно интересно, а навыки, полученные в детстве, помогут обрести уверенность в том, что он сможет сделать все, что нужно, своими руками. Но как это возможно? Ведь все эти пилы, гвозди, сверла, лезвия и прочие вещи очень опасны для малышей! На самом деле, выход есть. Было бы желание, а способ его реализовать можно найти почти всегда. В нашем случае выход — многофункциональный станок по дереву PLAYMAT. Детский станок, рассчитанный на использование детьми старшего дошкольного возраста.
Конструкция станка продумана настолько, насколько это возможно. Несмотря на то, что на нем можно создавать массу различных вещей, все узлы и элементы полностью безопасны. Причем разработчики обращают внимание на то, что научить ребенка основам правил безопасности при работе все равно необходимо — это поможет в будущем быть осторожнее и получать меньше травм.
Как это работает?
Станок модульный, сами разработчики называют его комплектом-трансформером. Дело в том, что этот комплект содержит в себе все необходимые части для создания четырех различных станков: токарного, лобзикового, сверлильного и шлифовального. Все четыре предназначены для обработки деревянных элементов. Преобразование одного станка в другой производится очень быстро. Создатели PLAYMAT говорят, что это сделано для того, чтобы идея, пришедшая ребенку в голову, не пропала раньше, чем начнет работать станок. Появился очередной гениальный замысел? Вперед, на покорение новых вершин.
При желании можно купить несколько станков, собрав полноценную производственную линию. Станины можно стыковать, разрабатывая единый комплекс. Например, дети могут создать первое совместное предприятие: столярную мастерскую или мебельную фабрику. Работать на таком станке дети могут научиться раньше, чем пойдут в школу.
Безопасность — превыше всего
Нам нравится то, что огромное внимание разработчики уделили безопасности своего комплекса. Например, лобзиковый станок не сможет повредить кожу ребенка, несмотря на то, что он позволяет очень точно вытачивать любые формы из дерева. Дотронувшись до двигающихся элементов станка, ребенок получит лишь слегка неприятные ощущения, которые ему не повредят, но позволят понять, что работать нужно аккуратно.
Электромотор получает напряжение всего в 12 вольт, так что удар током ребенок не получит, силовая часть системы неопасна, равно, как и механическая.
Также нужно надевать во время работы защитные очки (они в комплект не входят). Стружки и опилки отлетают от заготовок, так что стоит принять меры предосторожности.
А что в комплекте?
Много всего. Для нормальной работы требуется много элементов, все они включены в изначальный комплект:
• Станина станка
• Узел привода
• Сверло
• Рабочий столик для сверлильного и шлифовального станков
• Шлифовальный диск
• Резцедержатель
• Безопасный адаптер питания на 12 В
• Отвёртка
• Полукруглая стамеска
• Подробные инструкции со сборочными чертежами и практическими примерами
• Деревянные заготовки для токарной обработки и распиловки
• Документация
Что можно создать при помощи такого станка?
Прочитав описание и раздел безопасность, вы можете решить, что этот станок мало на что годится — маломощный он, плюс рабочие элементы вроде сверла или пилы для лобзика выглядят по-детски.
А еще ребенок может сделать подарок своей маме, бабушке или сестре на 8-е марта! Не забываем, праздник уже близко 🙂
Это лишь малая толика того, что можно сделать при помощи PLAYMAT. Создавая различные элементы и поделки, ребенок, обучаясь, будет совершенствовать свое мастерство. Здесь будет полезно научить своего маленького мастера основам чертежного дела. В процессе работы ребенок будет развивать фантазию, улучшать координацию движений, учиться терпению.
Характеристики
• Вес
• 1400 г
• Размер
• 325 х 75 х 415 мм
• Электродвигатель
• 12 В
• Скорость вращения шпинделя
• 3700 об/мин
• Электропитание (сетевой адаптер)
• 110-240В, 50/60 Гц, 12В постоянного тока, 2 A.
Где купить PLAYMAT
В России станок такого типа можно приобрести у нас в Madrobots.
Министанок 6 в 1 или «Детский набор плотника»
Давно заглядывался на универсальный станок в интернете.Данный набор содержит в себе лобзик, сверлильный, фрезерный, шлифовальный, токарный по дереву и металлу и все в одном флаконе в виде конструктора. Станок является копией немецкого Unimate 1
Цена, конечно, у него не маленькая, но видимо в детстве мне явно такого не хватало. И вот увидел его на Гербесте со скидкой «всего» за $90 и решил брать. Правда омрачила доставка $42, но если очень хочется, то можно себя побаловать.
Доставка транспортной компанией Xiang Feng Logistics. В России, эта компания передает посылку транспортной службе СДЭК. Всего 19 дней и курьер приносит мне в офис (по предварительному звонку) увесистую коробку
, а на коробке, синим фломастерам по русски написано «Детский набор плотника»
ожидая увидеть что-то такое
вскрываю упаковку и вижу коробку с картинкой китайского мальчика и своего станка. Все таки плотники в Китае посерьезнее )))
Вся посылка весит почти 5 кг
А внутри — детская мечта плотника — конструктор для сборки в большой коробке
Отдельно блок питания, две отвертки, коробка с крепежом
Довольно толстая книжица с кучей картинок и текстом на нескольких языках, том числе и русском и гарантийный талон на китайском языке с датой изготовления.
Имеется также DVD-диск с видеоматериалом, в котором китаец очень ловко управляется данным станком. Все видео забросил на ютуб
Итак множество деталей, крепежа инструмента
Двигатель
Двигатель постоянного тока. При 14.5В имеет мощность 29Вт и раскручивает вал до 20000 оборотов в минуту.Ременная передача снижает обороты до 2000, увеличиваю пропорционально крутящий момент
Механизм защищается кожухом
На 12мм вал механизма можно установить цанговый зажим либо специальные насадки
Есть в комплекте запасной ремень, и, по надписи, на Али можно найти запасной
Пора посмотреть, чем может быть полезен данный агрегат.
Подробно на этапе сборки я останавливаться не буду. Это все есть в инструкции пользователя и на DVD.Сверлильный станок
Собираем вертикальную раму из алюминиевых направляющих, крепим столик с положением, регулируемым винтами и двигатель
Подача сверла может осуществляться либо винтом, что не показалось мне особо удобным, либо специальной планкой
Цанговые зажимы не порадовали. Процесс замены сверла довольно муторный. В комплекте идут 8 цанг от 0.5 до 6 мм
По высоте можно фиксировать положение мотора над столом по всей длине вертикальной направляющей. Рычаг опускает сверло на 25мм
Станок уверенно сверлит дерево, гетинакс, пластмассу и алюминий. Но что-то более серьезное ему не по зубам. Соединение между элементами — пластиковые сухари, да и честь деталей, включая подвижные направляющие — пластиковые. Все это дает под серьезной нагрузкой люфт. А вот мотор с ременной передачей очень радует уверенно справляясь со своей работой.
Моя оценка данного станка от 3-4 балла
Руки чешутся сразу доработать сие китайское чудо — удлинить рычаг подачи сверла, заменить соединительные элементы, чтобы избавиться от люфтов при нагрузке и поставить нормальный патрон под 12мм резьбу.
Фрезерный станок
Можно устанавливать фрезу вертикально, горизонтально и под углом. Я собрал горизонтальный фрезерный станок. Долго думал, где его применить. Решил прорезать прямоугольное отверстие в приборном корпусе под индикаторВинты дают ход заготовки около 50мм. Дальше приходится двигать зажим или мотор по направляющим, что сильно снижает качество обработки. Впрочем, для окошка под миниатюрный индикатор мне хватило хода винтов
Напильник поставил между зажимом и корпусом, так как корпус имеет кромку и не хотел устанавливаться вертикально
Алюминий данный станок не осилил.
Виной тому опять же люфты пластмассовых соединений, из за чего фреза под усилием имеет ход, что сразу сказывается на точности реза. Пластиковый корпус, тонкую фанеру вполне можно обрабатывать таким способом, если не лень будет собирать станок каждый раз для изготовления одного отверстия.Моя оценка фрезерного станка — 3-ка
Токарный станок
Токарный станок мне нравился еще на школьных уроках труда. С удовольствием собираю его. Данный станок позволяет обрабатывать заготовки длиной до 136мм (если купить длинную направляющую — до 360мм) и диаметром до 45мм.В качестве заготовки беру кусок сухого кедра, привезенный из какого-то похода
Будем делать ручку для небольшого напильника (уж чему научили в школе ))). Для начала придадим заготовке цилиндрический вид
Комплектный резец довольно среднего качества, к тому же одной формы, к счастью, дома оказался набор резцов по дереву, который пришелся как нельзя кстати
С новыми резцами дело пошло веселее
Напильник, а потом шкурка придают готовому изделию ту гладкость, благодаря которой его так приятно гладить и держать в руке
И вот готовый продукт. Конечно, токарь N-го разряда меня засмеет, но лично я доволен результатом.
Станок с торцевым зажимом я тестировать не буду — не придумал пока применения для себя
Лучше посмотрите видео китайского мастера
Моя оценка токарного станка — 5-ка, хотя комплектного резца явно маловато для полноценной работы
Лобзик
Честно говоря, глядя как китаец на видео орудует лобзиком, я обрадовался.Но мечты резать гетинакс и корпуса явно остались неосуществимыми
Дело в том, что эксцентрик, имеющий ход в пластмассовой детали — явно хиловат.
Но попытка резать 6мм фанеру привела меня в уныние
А в пластмассе тоненький нож завяз и сломался
Моя оценка лобзика — 2
Может я что-то не так делал, но с лобзиком у меня ничего не сложилось. Оставим этот инструмент для выпиливания деталек из 2-х миллиметровой фанерки, а для всего прочего есть «взрослый лобзик», который, несмотря на неименитость фирмы, верой и правдой служит уже более 5 лет.
Кстати, хорошая идея, прикрепить его снизу на неподвижный стол с направляющими
Точильный/шлифовальный станок
Данный станок оказался необычайно удобным. Собирается с минимальной разборкой основной конструкции очень быстро.С одной стороны вала двигателя устанавливается точильный круг
С другой, через цанговый зажим точильно-/резательно-/шлифовальная насадка, какие обычно используются с ручными граверами (дисковая пила покупалась отдельно, но с гравером ее использовать страшно из-за гнущегося крепления)
Можно просто использовать двигатель с насадкой, как ручной инструмент
Можно быстро закрепить на раму
Пока я развлекался с тестированием агрегата, подошел отец, занимающийся резьбой по дереву и спросил, можно ли заточить резцы мелкой шкуркой. Шкурку быстро приклеили к двухстороннему скотчу, а затем на диск
Как то шатко получилось. быстро собираю нормальную раму
И получает удобный станочек для заточки резцов
Результат очень понравился.
Моя оценка шлифовального/точильного станка — 5
Подводим итоги
Набор безусловно интересный. Он представляет собой универсальную конструкцию для сборки самых разнообразных станков. Такой набор будет интересен и детям и взрослым, тем кто занимается моделированием, макетированием, созданием поделок из дерева и прочим домашним творчеством.Если бы мне такой подарили в детстве, я бы считал это самым крутым подарком (ну после велосипеда) Дорого или нет, решать вам.
Достоинства
- Универсальная крепкая рама с быстрым крепежом
- Мощный двигатель
- Большое число насадок, креплений, регулирующих полочек и т.
д.
д.Недостатки
- Люфты у некоторых зажимов из пластмассы
- Неудобные цанговые зажимы
- Неудачный лобзик
Что планирую доработать
- Заменить цангу нормальным патроном на 12мм
- Подобрать крепления, чтобы не было люфтов
- Собрать сверлильный станок с нормальной подачей
- Сделать регулировку оборотов двигателя
- Поставить на вертикальную подачу сверла вместо винта электродвигатель.
Главный помощник
Помощник«А не выкинули ли чего интересного?»
А вот домашний любимец запечатлен резьбой по фанере
И оригинал
Топ 10 токарных станков по дереву за 2021 год
1 место
| Ø обработки над станиной | 350 |
| РМЦ | 1000 |
| Макс. обороты | 2500 |
| Мощность , кВт | 0.35 |
| Напряжение | 220В |
| Масса, кг | 27 |
Performax PWL-1440L — настольный токарный станок с большим межцентровым расстоянием для любительской работы с древесиной. У него сравнительно легкая конструкция со станиной из стальных профилей, что удобно при транспортировке и хранении.
При обтачивании массивных деталей рекомендуется жестко крепить станок к верстаку, это повысит его жесткость и
2 место
| Ø обработки над станиной | 350 |
| РМЦ | 1000 |
| Макс. обороты | 2500 |
| Мощность , кВт | 0.35 |
| Напряжение | 220В |
| Масса, кг | 27 |
Настольный деревообрабатывающий токарный станок JWL-1440L JET предназначен исключительно для обработки изделий из дерева
Полное описание …3 место
| Ø обработки над станиной | 350 |
| РМЦ | 1000 |
| Макс. обороты | 2510 |
| Мощность , кВт | 0.40 |
| Напряжение | 220В |
| Масса, кг | 35 |
Токарный станок по дереву Proma DSO-1000 используются для обработки цилиндрических, фасонных, конусных поверхностей из твердых и мягких пород дерева.
Обработка вращающейся детали, установленной в центрах производится режущим инструментом, что позволяет выполнять на поверхности различные конфигурации. Копировальное устройство позволяет изготавливать большое количество идентичных деталей.
Токарные станки по дереву находят широкое применение в условиях индивидуального и мелкосерийного производства, в модельных и столярных мастерских, а также в строительстве.
Полное описание …4 место
| Ø обработки над станиной | 250 |
| РМЦ | 420 |
| Макс. обороты | 3150 |
| Мощность , кВт | 0.37 |
| Напряжение | 220В |
| Масса, кг | 41 |
Настольный токарный станок «Корвет-71» предназначен для обработки заготовок из различных пород дерева методом точения, шлифования, полирования
Полное описание …5 место
| Ø обработки над станиной | 254 |
| РМЦ | 450 |
| Макс. обороты | 3150 |
| Мощность , кВт | 0. 37 |
| Напряжение | 220В |
| Масса, кг | 38 |
Токарный по дереву HolzStar DB450 — один из лучших на рынке по соотношению цена/качество. Продуманная конструкция, отличная эффективность и умеренная цена.
Самый маленький токарный станок HOLZSTAR — это мини-станок DB450. Несмотря на небольшие размеры, DB450 имеет чугунную станину и обеспечивает отличное качество обработки. Его главная особенность — высокая скорость вращения шпинделя. Идеальное назначение этого станка — изготовление мелких деревянных деталей.
6 место
| Ø обработки над станиной | 305 |
| РМЦ | 510 |
| Макс. обороты | 3300 |
| Мощность , кВт | 0.55 |
| Напряжение | 220В |
| Масса, кг | 45 |
Токарный станок по дереву JET JWL-1220 предназначен исключительно для обработки изделий из древесины.
Полное описание …7 место
| Ø обработки над станиной | 370 |
| РМЦ | 1100 |
Макс. обороты | 2200 |
| Мощность , кВт | 0.75 |
| Напряжение | 220В |
| Масса, кг | 103 |
Токарный станок по дереву JET JWL-1443 предназначен для обработки фасонных, конических, цилиндрических поверхностей из мягких и твердых пород древесины.
Полное описание …8 место
| Ø обработки над станиной | 306 |
| РМЦ | 900 |
| Макс. обороты | 2000 |
| Мощность , кВт | 0.55 |
| Напряжение | 220В |
| Масса, кг | 80 |
Токарный деревообрабатывающий станок HolzStar DB900 — один из лучших на рынке по соотношению цена/качество. Главные козыри — продуманная конструкция, отличная эффективность и умеренная цена.
Полное описание …9 место
| Ø обработки над станиной | 358 |
| РМЦ | 1100 |
Макс. обороты | 2000 |
| Мощность , кВт | 0.75 |
| Напряжение | 380В |
| Масса, кг | 92 |
Станок токарный по дереву HolzStar DB1100 — один из лучших на рынке по соотношению цена/качество. Его главные козыри — продуманная конструкция, отличная эффективность и умеренная цена.
Полное описание …10 место
| Ø обработки над станиной | 165 |
| РМЦ | 1150 |
| Макс. обороты | 1400 |
| Мощность , кВт | 1.30 |
| Напряжение | 380В |
| Масса, кг | 550 |
Российский деревообрабатывающий токарно-фрезерный копировальный станок КТФ-6М предназначен для профильной токарно-фрезерной обработки вращающихся и неподвижных тел, в том числе изготовления винтовых поверхностей.
Полное описание …Сравнительная таблица
| Характеристики | Performax PWL-1440L | JET JWL-1440L | Proma DSO-1000 | Корвет-71 | HolzStar DB450 | JET JWL-1220 | JET JWL-1443 | HolzStar DB900 | HolzStar DB1100 | КТФ-6М |
| Цена | 9000 | 11200 | 14250 | 17848 | 28785 | 35000 | 55000 | 57706 | 83790 | 217300 |
| Ø обработки над станиной | 350 | 350 | 350 | 250 | 254 | 305 | 370 | 306 | 358 | 165 |
| РМЦ | 1000 | 1000 | 1000 | 420 | 450 | 510 | 1100 | 900 | 1100 | 1150 |
Макс. обороты | 2500 | 2500 | 2510 | 3150 | 3150 | 3300 | 2200 | 2000 | 2000 | 1400 |
| Регулировка частоты вращения шпинделя | Ступенчатая | Ступенчатая | Ступенчатая | Ступенчатая | Ступенчатая | Ступенчатая | Бесступенчатая | Бесступенчатая | Бесступенчатая | Ступенчатая |
| Мощность | 0.35 | 0.35 | 0.40 | 0.37 | 0.37 | 0.55 | 0.75 | 0.55 | 0.75 | 1.30 |
| Напряжение | 220В | 220В | 220В | 220В | 220В | 220В | 220В | 220В | 380В | 380В |
| Масса | 27 | 27 | 35 | 41 | 38 | 45 | 103 | 80 | 92 | 550 |
| В наличии | 129 | 0 | 49 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Мини-токарный станок по дереву
Токарный станок, изготовленный мастером-самодельщиком обладает следующими особенностями: мощность бесшумность, небольшой размер, большой крутящий момент, низкий шум.
Размер станка: длина 50 см, ширина 15 см, высота 12 см.Для изготовления станка мастер использовал следующие
Материалы и инструменты:
-Двигатель 12 В;
-Алюминиевый профиль длина 48 см -2 шт;
-Оргстекло;
Отвертка;
-Шуруповерт;
Детали, напечатанные на 3D-принтере
-Передняя бабка — 1 шт;
-Задняя бабка — 1 шт;
-Подручник — 1 шт;
-Уголки — 6 шт;
-Соединительная муфта -1 шт;
-Шурупы 7 см — R: 5 мм — 4 шт;
-Винты 2,5 см — R: 5 мм -2 шт;
-Винт 3 см — R: 4 мм -1 шт;
-Винты с Т-гайкой 4 мм 1,5 см — 8 шт;
-Винты с Т-гайкой 4 мм 0, 8 см -4 шт;
-Шайбы;
-Коронки по дереву — 2 шт;
Шаг первый: передняя бабка
Как вы, наверное, уже поняли, часть деталей для токарного станка напечатана на 3D-принтере. Скачать файлы для 3D- печати можно здесь.
Начинает сборку мастер, с передней бабки, на ней же будет крепится двигатель. В крепежные отверстия устанавливает винты с Т-образными гайками. Т-образные гайки устанавливает в направляющие алюминиевого профиля.
Шаг второй: задняя бабка
Задняя бабка устанавливается на шасси аналогичным образом. Единственное отличие, в том, что передняя бабка прикручиваться неподвижно, а задняя должна иметь возможность перемещаться вдоль профилей.
Шаг третий: заглушки
С торцевой части профиля закрываются деревянными заглушками.
Шаг четвертый: двигатель
Устанавливает и закрепляет двигатель.
Шаг пятый: коронки
Для фиксации обрабатываемых деталей мастер использует коронки по дереву.
Закрепляет на валу двигателя соединительную муфту.
Устанавливает коронку.
Устанавливает заднюю коронку.
Шаг шестой: подручник
Устанавливает подручник.
Шаг седьмой: защитный кожух
Защитный кожух на двигатель мастер решил сделать из оргстекла.
Вырезал по размерам:-верх (15,5 см х 13,5 см)-1 шт;
-боковины (11 см х 13,5 см) — 2 шт;
-задняя часть (11 см х 14 см) — 1 шт;
Просверлил крепежные отверстия.
Собирается кожух с помощью болтов и уголков.
Устанавливает и закрепляет кожух.
Осталось подключить двигатель к блоку питания и станок готов.
Теперь можно попробовать выточить на нем какую-нибудь деталь. С торцов заготовки сверлит отверстия и зажимает ее между бабками. Регулирует положение подручника.
Обтачивает деталь.
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Мини DIY 6 в 1 Многоцелевой Станок Многофункциональный Моторизованный Трансформатор Лобзик Шлифовальный станок Сверлильный станок Пластмассовое оборудование Токарный станок по дереву Токарный станок Сверление, шлифование Токарно-фрезерный станок Набор инструментов Версия металла
Хотите изготавливать пресс-формы или образцы, создавать изделия и самостоятельно обрабатывать мягкие металлы? Вам интересно делать изделия ручной работы или поделки? Попробуй это! Профессиональный 6 в 1 моторизированный лобзик, шлифовальный станок, сверлильный станок, фрезерный станок, металлический токарный станок, токарный станок по дереву. Он идеально подходит для обработки пластмасс, моделей, мягкого металла, чистой меди, чистого алюминия и дерева.Особенности:
Мини-токарный станок 6 в 1 для самостоятельной сборки пильного станка, шлифовального станка, сверлильного станка , токарный станок по дереву, токарный станок по металлу, мельник..
Отличный ручной набор инструментов для DIY, хобби, создания моделей, рукоделия, учеников, обработки мелких деталей и т. Д.
Изготовлен из усовершенствованного алюминиевого сплава и цинкового сплава, долговечного и недеформируемого для использования.
Очень интересно для установки и использования, идеальный подарок для любителей токарного станка.
Этот мини многофункциональный станок может быть собран в 6 видов различных токарных станков, но вы можете использовать только один вид этих токарных станков одновременно..
Технические характеристики:
Материал: алюминиевый сплав, цинковый сплав
Цвет: черный красный
Скорость двигателя: 20000 об / мин
Тип штекера: Штекер США / Штекер ЕС (опция)
Напряжение: AC 100-240 В 50/60 Гц
Выход: DC 12 В 4A
Мощность: 48 Вт
Может собирать машину: лобзик, шлифовальный станок, сверлильный станок, токарный станок по дереву, металлический токарный станок, функции Miller
6 в 1 : Сверление, шлифование, токарный станок, фрезерование, распиловка, токарный станок по дереву
Может обрабатывать объекты: дерево, пластик, мягкий металл (золото, серебро, медь, алюминий и т. Д.)..) Акрил, печатная плата и т. Д.
Размер упаковки: 47,5 * 36 * 10 см / 18,70 * 14,17 * 3,94 дюйма
Вес упаковки: 4,5 кг / 9,92 фунта
Технические данные Jigsaw:
Рабочее пространство: 100 * 100 мм / 3,94 * 3,94 дюйма
Максимальная глубина резки: 4 мм твёрдой древесины, 7 мм трёхслойной древесины, 18 мм хвойной древесины, 0,5 мм алюминиевых хлопьев, 2 мм органического стекла
Пазл Вес: 2,4 кг / 5,29 фунта
Размер лобзика: 150 * 100 * 140 мм / 5,91 * 3,94 * 5,51 дюйм
Технические данные шлифовального станка:
Рабочее пространство: 120 * 100 мм / 4,72 * 3..94in
Шлифовальные материалы: дерево, пластик, мягкий металл (золото, серебро, медь, алюминий и т. Д.)
Вес шлифовального станка: 1,5 кг / 3,31 фунта
Размер шлифовального станка: 290 * 100 * 100 мм / 11,42 * 3.94 * 3.94in
Технические данные бурильщика:
Рабочее пространство: 120 * 100 мм / 4.72 * 3.94in
Ход скольжения: 30-50 мм
Размер цанговых патронов: 1-6 мм
Размер зажима тисков: 0-35 мм
Вес бурильщика: 2,8 кг / 6,17 фунта
Размер бурильщика: 160 * 290 * 150 мм / 6,30 * 11,42 * 5.
.91in
Технические данные токарного станка по дереву:
Максимальный диаметр обработки: 50 мм
Длина обработки: 135 мм
Шлифовальные материалы: дерево, пластик
Токарный станок по дереву Вес: 2,0 кг / 4,41 фунта
Размер токарного станка по дереву: 290 * 150 * 130 мм / 11,42 * 5,91 * 5,12 дюйма
Технические данные токарного станка по металлу:
Удлиненный большой ход ползуна: 140 мм
Максимальный диаметр обработки: 50 мм
Длина обработки: 135 мм
Шлифовальные материалы: мягкий металл (золото, серебро, медь, алюминий и т. Д.)
Токарный станок по металлу Вес: 2..5 кг / 5,51 фунта
Металлический токарный станок Размер: 290 * 90 * 220 мм / 11,42 * 3,54 * 8,66 дюйма
Технические данные Миллера:
Ход скольжения: 30-50 мм
Размер цанги: 1 -6 мм
Размер зажима тисков: 1-35 мм
Шлифовальные материалы: дерево, пластик, мягкий металл (золото, серебро, медь, алюминий и т. Д.)
Токарный станок по металлу Вес: 2,8 кг / 6,17 фунта
Металлический токарный станок Размер: 290 * 160 * 200 мм / 11,42 * 6,30 * 7..87in
Список пакетов:
1 * Длинная станина
1 * Деревянная доска
1 * 3-кулачковый патрон
1 * Абразивный диск
1 * Рабочие принадлежности
1 * кулисный рычаг сверлильного станка
2 * Малый ползунок
1 * Блок крышки большого пояса
1 * Защитная крышка шлифовальной машины
2 * Неподвижная пластина с прямым углом
1 * Трансформатор
1 * Простые тиски
1 * Большой ползунок
1 * Двигатель
1 * Встречный вал
1 * Хвостовик
1 * Короткая станина
8 * Медные цанги 1-6 мм
3 * Кронштейн
1 * Основа пилорамы скобка
изготовление станины, бабок, установка двигателя и резцов
Дерево легко поддается обработке. Используя простые инструменты, можно создавать вещи удивительной красоты и функциональности.
Отдельно стоит отметить изделия, имеющие форму фигур вращения: ручки для инструмента, балясины лестниц, кухонную утварь.
Для их изготовления недостаточно топора или стамески, необходим токарный станок.
Купить подобное устройство – не проблема, вот только хороший станок стоит дорого. Обзавестись столь полезным инструментом и сэкономить несложно, ведь можно сделать токарный станок по дереву своими руками.
Не забудь поделиться с друзьями!Содержание статьи
Зачем нужен и как он устроен
Токарный станок предназначен для изготовления деревянных изделий, имеющих цилиндрическую или близкую к ней форму. Это незаменимая вещь при ремонте загородного дома с деревянной лестницей, резным крыльцом, но не только.
При наличии некоторого опыта токарный инструмент позволит не просто сэкономить на покупных элементах декора, но и заработать, ведь деревянные изделия ручной работы высоко ценятся.
Необходим ли в домашней мастерской такой станок, решать самому мастеру.
Конечно, если нужны несколько ручек для стамесок, их проще купить, но если есть желание изготовить цельнодеревянную лестницу, то комплект балясин выльется в очень крупную сумму. Гораздо дешевле изготовить их самостоятельно. Кстати, даже не придется тратиться на покупку оборудования – простенький станок можно изготовить в собственной мастерской, используя подручные материалы.
Принцип работы токарного станка по дереву не отличается особой сложностью. Цилиндрическая заготовка фиксируется вдоль оси вращения. На нее передается крутящий момент. Подводя к заготовке различные резцы или шлифующий инструмент, ей придают желаемую форму.
Основные части токарного станка:
- станина, на которой закреплены все составные части;
- электрический привод;
- передняя бабка;
- задняя бабка;
- подручник.
Для удобства работы используют схемы изменения скорости вращения. В профессиональном оборудовании это настоящая коробка передач, система шестерен, позволяющая регулировать обороты в очень широких пределах.
Это сложно, самодельный токарный станок по дереву достаточно оборудовать ременной передачей с несколькими шкивами разного диаметра.
Изготовление станины
Станина – рама, которая объединяет все части станка в единое целое. От ее надежности зависит прочность конструкции в целом, потому лучший материал для рамы – стальной уголок. Также можно использовать профильную трубу прямоугольного сечения.
Прежде всего, намечают размеры будущего агрегата. Данный показатель во многом зависит от того, для каких именно изделий нужен станок. Средний размер станины домашнего токарного станка – 80 см. С помощью болгарки с кругом по металлу отрезают две одинаковые заготовки.
Подкладывая деревянные бруски, угольники полками вверх и внутрь, укладывают на ровную поверхность, их верхние грани должны создать идеальную плоскость. Между ними выдерживают одинаковое расстояние, примерно 5 см. Чтобы правильно их сориентировать, используют рейку соответствующей толщины.
Продольные детали основания фиксируют струбцинами. Из такого же угольника делают поперечины. Их три. Две крепят на краях конструкции, третью, являющуюся опорой для передней бабки, примерно в двадцати сантиметрах от левого края. Точные размеры зависят от типа используемого двигателя и параметров шкива, который удалось найти.
Остается сварить станину в единое целое. Шов должен быть надежным и качественным, варить можно ручной сваркой или использовать автомат.
Важно сразу определиться, как будет использоваться станок. Возможна настольная установка или изготовление автономного агрегата. Во втором варианте необходимо предусмотреть ножки. Их можно изготовить из того же угольника, а можно вырезать из бруса подходящей толщины. Применение деревянных ножек позволит сэкономить на материале, кроме того, станок можно будет сделать разборным.
youtube.com/embed/t0e6tfjB04I» frameborder=»0″ allowfullscreen=»allowfullscreen»>
Электродвигатель для станка
Основа привода токарного станка – двигатель. При выборе данного агрегата важно обращать внимание на его основную характеристику – мощность. Для домашнего станка подойдут модели мощностью от 1200 до 2000 Вт. Важен тип подключения, бывают однофазные и трехфазные двигатели.
В настольном токарном станке небольшой мощности можно использовать двигатель от стиральной машины. Он вряд ли справится с обработкой крупной заготовки, но поможет изготовить мелкие элементы декора и кухонную утварь.
Прямой привод или ременная передача
Существует несколько способов передачи вращения на заготовку. Самый простой – прямой привод. В данном случае заготовка крепится непосредственно на вал двигателя. Отличительная особенность данной конструкции – простота. При всем при этом прямой привод имеет ряд существенных недостатков.
Прежде всего, станок с прямым приводом не позволяет регулировать скорость вращения, что критично при работе с твердым материалом. Также стоит учитывать нагрузку на электродвигатель, особенно при работе с заготовками большой массы. Как бы хорошо ни была она центрована, без вибрации не обойдется. Подшипники двигателя не рассчитаны на продольную нагрузку и будут часто выходить из строя.
Чтобы обезопасить двигатель от поломок и обеспечить возможность регулировки скорости вращения заготовки, стоит рассмотреть ременную передачу. В данном случае двигатель располагается в стороне от оси вращения заготовки, а крутящий момент передается посредством шкивов. Используя блоки шкивов разных диаметров, несложно менять скорость в довольно широких пределах.
Станок для дома желательно оборудовать шкивами с тремя и более ручьями, что позволит с одинаковым успехом обрабатывать древесину любых пород, а при необходимости работать с мягкими сплавами.
Передняя и задняя бабка
Обрабатываемая заготовка зажимается между двумя устройствами, называемыми передняя и задняя бабка. На переднюю передается вращение от двигателя, потому она является более сложным узлом.
Конструктивно передняя бабка самодельного токарного станка представляет собой металлическую П-образную конструкцию, между боковыми гранями которой на подшипниках установлен вал и один или несколько шкивов. Корпус данного агрегата можно изготовить из толстой стали, для сборки его в единое целое подойдут болты достаточной длины.
Важная часть передней бабки, как и станка в целом – вал, шпиндель с тремя или четырьмя штифтами, предназначенными для фиксации заготовки. Данный вал пропускают через подшипник одной из щечек П-образного корпуса, далее на него насаживают шкивы. Для их крепления используется шпонка или средство для фиксации цилиндрических деталей, последней надевается вторая щечка, конструкция надежно стягивается болтами.
Задача задней бабки – поддерживать длинную заготовку, позволяя ей свободно вращаться. Можно купить готовую деталь заводского станка, а можно использовать патрон мощной электрической дрели, закрепленный на угольнике подходящей длины. В сам патрон зажимается вал с заостренным концом.
Передняя и задняя бабка устанавливаются на станину. Важно понимать, что оси вращения обоих валов должны полностью совпадать. В противном случае вероятна поломка заготовки, выход станка из строя, а возможно, и травма токаря.
Опора для инструмента: подручник
Подручник – столик, на который опирается инструмент во время работы. В принципе, он может иметь любую конфигурацию, выбирать мастеру, основной критерий – удобство. Одним из лучших вариантов подручника является трапециевидный поворотный столик из толстой стали, закрепленный на платформе, позволяющей перемещать его во всех направлениях.
Он позволит обрабатывать любые заготовки, изготавливать изделия различного размера и формы.
Самый же простой подручник для токарных работ – угольник, приваренный к основанию. Высота его верхней кромки должна соответствовать уровню оси бабок.
Резцы по дереву
В качестве режущего инструмента для токарного станка используются резцы. Купить подобный инструмент можно практически в любом строительном магазине. В продажу поступают отдельные резцы и целые наборы.
Если поблизости нет магазина, но есть возможность и желание, можно сделать необходимый инструмент самому. Для этого понадобится металлорежущий станок, а также полотно инструментальной стали, его можно заменить старым инструментом. Токарный резец высокого качества может получиться, к примеру, из старого советского напильника.
Мини-станок для мелких работ
Часто возникает необходимость выточить несколько мелких деревянных деталей, в этом случае вовсе не обязательно изготавливать полноценный станок, можно обойтись токарным мини-станком по дереву. Его изготовление не потребует много труда и не займет много времени.
Устройство такого станка отличается крайней простотой. В качестве электрической составляющей отлично подойдет двигатель от старого магнитофона, запитанный от внешнего блока питания. Станиной мини-станка послужит отрезок доски необходимой длины.
Двигатель необходимо закрепить. Конечно, для маленького станка ременная передача не годится, заготовку придется крепить на вал двигателя. Лучшее приспособление для этого – планшайба. Корпус привода – П-образная пластина, в центре которой просверлено отверстие под вал. Двигатель в корпусе с помощью саморезов крепится на станине.
Основная часть станка готова, остается только изготовить заднюю бабку. Ее корпус изготавливается из бруска подходящего размера. В нем точно по высоте двигателя сверлится отверстие для вала, в качестве него используют дюбель-гвоздь подходящей длины. Бабка крепится с помощью клея и нескольких саморезов.
Используя источник питания с возможностью регулировки выходного напряжения, можно создать станок с переменной скоростью вращения. Регулировать обороты удобно с помощью педали ножного управления. Конструкция данного устройства может быть самой разнообразной, все зависит от имеющихся деталей.
Станок из электродрели
Пожалуй, у каждого домашнего мастера найдется такая полезная вещь, как электродрель. Это действительно универсальный инструмент, им сверлят, смешивают раствор, очищают поверхности. Неудивительно, что у многих возникает идея воспользоваться двигателем дрели, чтобы изготовить маленький токарный станок по дереву.
Это несложно. По большому счету достаточно зафиксировать дрель на станине, а напротив нее установить заднюю бабку, она должна быть подвижной, что позволит регулировать рабочее расстояние.
Существует множество вариантов изготовления подобного токарного станка, они отличаются сложностью, используемыми материалами. В самом простом случае станок представляет собой доску или кусок толстой фанеры, на одном конце которого установлен упор для дрели с фиксатором, на другом – задняя балка: брусок с валом внутри. В качестве вала можно использовать заточенный винт или дюбель подходящего диаметра.
При наличии навыков работы с металлом можно создать станок просто-таки профессионального уровня. Пользуясь им, несложно изготовить изделия самого высокого класса. Если же станок нужен от случая к случаю, лучший вариант – станок из дрели. При необходимости можно выточить требуемую деталь, а если потребуется дрель, так ее можно использовать и по прямому предназначению.
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
PLAYmake 4-в-1 Инструмент Woodshop Carpentry Cool | Ух ты! Подарки | Другое
PLAYmake 4-в-1 Инструмент Woodshop Carpentry Cool | Ух ты! Подарки | Другое | HearthSong перейти к содержанию Перейти в меню навигацииРасчетное время доставки не распространяется на персонализированные, большие или тяжелые товары (более 20 фунтов), требующие специальной доставки, товары, отправленные напрямую от производителя, или товары, отсутствующие на складе.
Оценка доставки применима только к прилегающей территории США.Суббота, воскресенье и государственные праздники не считаются рабочими днями для этих расчетных дней доставки.
готовоДобавлено в корзину
готовоДобавлено в корзину
- Сочетание лобзика, токарного станка, сверлильного станка и шлифовального станка вызывает у детей интерес к столярному делу
- Творческий способ для детей развивать математические и инженерные навыки
- Также включает в себя практические деревянные дюбеля, четыре образца древесины, блок питания и роскошную книгу проектов
- Включает защитные очки и встроенные защитные приспособления для защиты.
- Отличное склеивание для детей и родителей!
- Возраст от 8 лет и старше.
Молодые плотники могут создавать настоящие изделия из дерева с помощью этого столярного инструмента 4-в-1! Этот полностью безопасный рабочий инструмент сочетает в себе лобзик, токарный станок, сверлильный станок и шлифовальный станок — это отличный способ для детей создавать, создавать, строить и иным образом открывать для себя навыки, которые могут стать источником постоянного удовольствия на всю жизнь и ценных ручных навыков, таких как токарная обработка , пиление, сверление и шлифование. Этот детский инструмент содержит множество встроенных функций безопасности, которые защищают детей от травм.В комплекте защитные очки. Обратите внимание: инструмент PLAYmake Woodshop Tool предназначен для подключения к любой системе строительных блоков.
Этот набор для развития навыков плотницких работ также включает в себя практические деревянные дюбеля, образцы древесины, блок питания и книгу проектов класса люкс, чтобы дать волю творчеству! По мере того как наш мир все больше и больше обращается к технологиям, ручные навыки становятся все более удовлетворительными, а мыслительные процессы, необходимые для плотницких работ, прекрасно сочетаются с математическими и инженерными навыками.
⚠ ПРЕДУПРЕЖДЕНИЕ : сверление, пиление, шлифование или механическая обработка изделий из дерева может подвергнуть вас воздействию древесной пыли — вещества, которое, как известно в штате Калифорния, вызывает рак.Избегайте вдыхания древесной пыли, используйте респиратор или другие средства индивидуальной защиты. Для получения дополнительной информации перейдите на P65Warnings.ca.gov/wood
. .Недавно просмотренные и рекомендации
Покупатель, который купил этот товар, также купил …
Чтобы пообщаться с представителем, заполните форму ниже и нажмите «Чат».Хотя требуются только ваше имя и адрес электронной почты, мы сможем лучше обслужить вас, если вы предоставите свой номер телефона.
Время чата:
Ежедневно: с 8:00 до 22:00 по восточному времени
Пт 19 марта, 08:28:44 EDT 2021
Деревообработка для детей »Детские инструменты
Когда ваш ребенок готов использовать ножовку, безопасность должна быть первым требованием. Закрепите древесину с помощью зажимов, тисков или удобной для детей митры.Детей следует научить держать пилу обеими руками или одну руку за спиной. Это устранит почти все возможные травмы при пилении.
Таким образом, возникает вопрос, какая пила им подходит. Как и в случае со всеми видами деревообработки, есть несколько вариантов.
Ножовка по металлу s, предназначенная для резки металла, на самом деле является хорошей пилой по дереву для начинающих для детей. Зубы маленькие и не слишком агрессивные. Это позволяет легко начать и легко перемещаться вперед и назад.Зубы закалены, чтобы выдержать изрядное количество злоупотреблений и при этом достаточно хорошо режутся. Лезвие не очень глубокое, поэтому оно не так легко застревает в дереве, как обычная пила по дереву. В качестве дополнительного бонуса пильное полотно можно перевернуть так, чтобы его можно было изменить для резки либо на ходу толкания, либо на ходу тяги. Убедитесь, что вы выбрали ту, которая натягивает лезвие с обоих концов, а не ту из хлипких, где конец лезвия не поддерживается. И Great Neck, и Stanley предлагают хорошие ножовки по доступной цене.Сменные лезвия в изобилии и недороги. Когда они будут готовы использовать настоящую пилу по дереву, она сможет служить реальной цели резки металла и станет инструментом, который продержится всю их жизнь.
Пилы бывают разных форм и размеров и имеют зубья, которые режут на ходу тяги. Зубья обычно острее, чем у традиционных пил, а лезвия тоньше, что означает, что они режут легче и быстрее. Я рекомендую пилы плотницкого типа, у которых зубцы только с одной стороны.Двусторонние пилы Ryoba удобны: одна сторона предназначена для продольной резки, а другая — для поперечной резки, но наличие зубьев по обеим сторонам полотна представляет собой небольшую угрозу безопасности для детей. Хорошие, но доступные по цене тяговые пилы производятся Shark и Irwin. Единственный недостаток тянущих пил заключается в том, что зубья острые, и их довольно легко повредить при неправильном использовании.
Ящик для инструментов Пилы короткие и обычно имеют более толстое лезвие, что делает их очень прочными. Я большой поклонник желтой пилы для инструментов Stanley 15 дюймов.Желтая пластиковая ручка делает его похожим на игрушку, но это не так. Зубья режут как при толкании, так и при вытягивании, поэтому резка выполняется быстро и легко. Защитный кожух лезвия надежен и полностью закрывает зубы, поэтому он защищает их от детей, которые грубо берут и убирают свои инструменты. Это хорошая пила для детей, и пока вы заказываете им одну, купите себе вторую. Вы удивитесь, как часто вам это нужно.
Копирующие пилы или лобзики лучше не использовать для детей.Лезвия часто заедают и ломаются, когда ими пользуются маленькие дети. Они требуют больше практики, чем думают родители, и более мягкой руки, чтобы заставить их работать эффективно. Многие родители совершают ошибку, заводя своих детей пилой для вывоза, потому что они выглядят меньше и удобнее для детей, но любая из других пил, указанных выше, — лучший выбор.
Лучшая пила для детей
Независимо от типа пилы, которую вы выберете для своего ребенка, важно, чтобы дети (и их родители) понимали, что пиление — это на самом деле щадящий процесс.Наблюдая за своими родителями, у многих детей складывается неправильное представление о том, что пиление — это агрессивная, сильная вещь… чем сильнее вы нажимаете, тем быстрее вы режете. Чем крепче вы держите пилу, тем быстрее вы режете. Оба они ложны. Пилу следует осторожно толкать и тянуть, чтобы зубья могли выполнять работу. Держать пилу нужно легко, но не сильно. Общее правило состоит в том, что когда вы пилите, если что-то сжато (зубы, руки, зад), вы делаете что-то неправильное в своем подходе к пилению.
Обучение детей токарному мастерству по дереву — 3 предварительных вопроса |
Одна из моих самых больших радостей как токаря по дереву — это наблюдать за детьми, которые увлечены токарной обработкой дерева.Кубки или другие предметы, на которых есть кольцо, всегда вызывают разговор о токарной обработке древесины. Дети увлечены деревом, и им можно позволить прикоснуться к большинству поворотов, не повредив изделие. Когда я хожу на фермерский рынок, волчки и другие точеные игрушки очень популярны. С увлечением Гарри Поттера деревянные палочки отлично вписываются в игру. Обучение токарю по дереву детей знакомит их с навыком, который они будут ценить и использовать на протяжении всей своей жизни.
Как научить детей обращаться по дереву?
Прежде чем подвести ребенка к токарному станку, нужно ответить на три вопроса.Вы хотите, чтобы первый опыт был хорошим, когда ребенок наслаждается вращением, создает проект, который ему нравится, и вам не нужно выполнять «модную работу», пока ребенок смотрит. Я знаю, вы любите токарную обработку, но сейчас самое время поделиться своими знаниями с новым поколением токарных станков по дереву. Ответы на эти три вопроса подготовят почву для успеха как вам, так и вашим ученикам.
Общие правила
Насколько хорошо у ребенка координация рук и глаз?
Цель состоит в том, чтобы уменьшить разочарование как для вас, так и для ребенка.По мере того, как ребенок физически созревает, координация рук и глаз также улучшается. Эта способность приходит в разном возрасте у разных детей. Для вас обоих будет только разочарование, если вы заставите ребенка повернуться до того, как он разовьет разумную координацию рук и глаз.
Когда я пошел в школу, все учили скорописи одновременно. Некоторые дети преуспели, в то время как другие (например, я) просто не могли этого понять. Поскольку я не учился, когда это соответствовало моему физическому развитию, мой почерк всегда был ужасен.
Главное — внимательно следить за тем, как ребенок работает с инструментом / руками / глазами. Если все работает вместе, то у вас должен получиться хороший результат. Если кажется, что глаза не понимают, что делают руки, что приводит к множеству уловок, возможно, лучше подождать. Я научился поворачиваться, когда мне было чуть больше двадцати. Для меня терпение было ключом, и практика дала хорошие результаты. Но что касается письма от руки, то то, что я «выучил», превратилось в привычку неаккуратно писать, потому что мои руки не согласовывались с глазами.Хотя у вас может быть ребенок, который хочет научиться токарному мастерству по дереву, возможно, лучше немного подождать, чтобы получить хороший результат. Можно сказать, что нужно немного «состарить» токаря.
Что ожидает ребенок?
Это сделано для того, чтобы дать реалистичное представление о том, что ребенок сможет делать, и чтобы он был удовлетворен результатами. Это относится и к взрослым, которые учатся поворачиваться. Когда я только начал обращаться, я пытался делать проекты, которые были вне моих возможностей.Узнал ли я? Конечно, но обычно по принципу того, что не сработало, а не того, что сработало. Давайте сделаем это положительным опытом для начинающего токаря.
Вашему потенциальному ученику могут понравиться ваши повороты полой формы, но вы начнете их не с этого. Кормушка для птиц, состоящая из двух мисок и точно повернутого шпинделя, вероятно, не лучший вариант для начала. Рыбный костыль все еще можно использовать, даже если поворот не идеален.
Помогите им выбрать проекты, которые они смогут завершить, и гордиться тем, что они сделали.Обучение повороту — это не спринт, где просто самый быстрый — лучший. Токарная обработка древесины больше похожа на марафон, где вам нужны хорошие навыки и способности, которые позволят вам преодолеть дистанцию, получить больше силы и компетентности и двигаться вперед.
Установление разумных ожиданий позволит новому токарю добиваться успеха каждый раз, когда он подходит к токарному станку, а не разочаровываться в себе. Ваша задача — помочь им учиться в пределах своих возможностей.
Кто является авторитетом в мастерской?
Речь идет не об установлении правил, а о понимании того, что в мастерской с потенциально опасным оборудованием кто-то должен быть «ответственным».У вас есть опыт и мастерская, так что вы тот, кто устанавливает правила и надлежащее поведение для нового токарного станка по дереву. Один токарь сказал мне, что молодой студент отказался слушать его основные инструкции о том, как повернуть. Этот ученик больше не вернулся на уроки.
Я понимаю, что если это ваш ребенок (или внук), это может быть более неудобно. Но установив, что вы устанавливаете требования на семинаре и эту черту нельзя переступать, в конечном итоге все будут счастливее.Если вы видите, что ребенок собирается сделать что-то опасное, например, включить токарный станок с ключом в патроне, то необходимо незамедлительно и без вопросов выполнить ваш «СТОП».
Лопатка для краута — хороший потенциальный проект при обучении токарной обработке древесины. Однако это довольно крупный проект, и на токарном станке прядут много дерева. Вот почему безопасность имеет первостепенное значение и почему заказы должны выполняться немедленно, когда они даны в магазине.
Этот вопрос аналогичен управлению ожиданиями, но имеет первостепенное значение для безопасности.Серьезно обдумайте эту ситуацию, если вас не слушают в магазине, то урок токарного дела окончен. Ребенок быстро поймет, что поворот — это привилегия, а не право.
Собираем все вместе
Один из моих сыновей был немного старше, когда впервые обратился. Так что координация рук и глаз была хорошей. Он хотел сделать маме рождественский подарок. Он решил сделать устройство для намотки шара, которое представляет собой довольно простой поворот с задачей сделать небольшой конус на устройстве для намотки, чтобы шерсть соскальзывала после формирования шара.На тот момент я работал недолго, поэтому он проделал большую часть работы с черновой канавкой и финишной канавкой с канавкой на шпинделе. На тот момент я еще не привык к косому зубилу.
При работе с деревом на токарном станке намоточное устройство получилось хорошо сформированным. Он очень хотел придать детали правильную форму, отшлифовать ее и отрезать от токарного станка. Ошибка новичка заключалась в том, что он не имел в виду никаких размеров желаемого продукта. Устройство для намотки мяча получилось «немного» большим, а ручка «немного» коротким.Хотя он был тяжелым для вязания пряжи, он идеально подходил для наматывания больших клубков из шерстяной ровницы (которая используется прядильщиками).
Наша цель — побудить детей заниматься токарной обработкой дерева в качестве хобби. Задайте эти три вопроса, прежде чем обучать токарю по дереву кого-либо, кроме детей. Ключом к хорошей токарной сессии является наличие ученика, который умеет обращаться с инструментами, знает, что является разумным с учетом их токарных способностей, и признает правила и безопасность мастерской.
Некоторое предварительное планирование с вашей стороны, как и организация перед запуском в производство, даст вам отличные результаты в долгосрочной перспективе. Это три начальных вопроса, которые помогут создать хорошую ситуацию для обучения токарной обработке древесины. Безопасность — ключевой вопрос, о котором мы поговорим в одной из следующих статей. Затем мы рассмотрим, как подготовить токарный станок и какие инструменты использовать новому токарю. Научиться точить — это долгий процесс, но мы находимся на этом пути, и научить токарю по дереву будет весело.
Cool Tool 4 в 1 Мастерская —
Добро пожаловать в детскую столярную мастерскую! Этот потрясающий инструмент легко превращается из настоящего рабочего сверлильного станка в лобзик, токарный станок по дереву и шлифовальный станок!Запах опилок, звук пилы, острые ощущения от превращения простого дерева в удивительный шедевр (или, по крайней мере, в что-то крутое) — молодым людям больше не нужно ждать, пока они «подрастут», чтобы насладиться восторг от настоящей деревообработки!
Используя полностью переставляемые станины для инструментов, универсальную головную часть и всевозможные аксессуары, дети могут собрать из этого единственного в своем роде станка четыре различных деревообрабатывающих инструмента, каждый из которых обладает высокой мощностью и БЕЗОПАСНОСТЬЮ.
Начните работу со сверлильным станком, установив переднюю бабку со сверлом, соединив станины инструментов под углом 90 градусов и задвинув сверлильный стол на место.
Вы можете просверлить отверстия практически во всем, что захотите! — Просто установите деревянную планку и поверните ручку, чтобы опустить сверло.
Готовы начать вырезать идеальные формы? — Переставьте станины для инструментов так, чтобы они стали плоскими, установите головку с эксцентриком и соедините ее с основанием пилы и столом уникальной конструкции — все готово!
И самое главное: Это лезвие НИКОГДА не порежет вам пальцы! Короткие ходы обеспечивают точную резку, но лезвие может только вибрировать, поэтому оно НИКОГДА не поранит кожу!
Перейдите к следующему шагу с настоящим токарным станком по дереву — просто установите переднюю бабку с отверткой токарного станка, установите опору для инструмента и установите один из прилагаемых дюбелей между передней бабкой и задней бабкой. .
Включите его, чтобы быстро вращать дюбель, а затем используйте долото для легкого начала резьбы.
Наконец — пришло время для последних штрихов — Снимите песочную крышку с задней части передней бабки, чтобы открыть шлифовальный диск. Просто установите сверлильный стол на место, и вы готовы идеально сгладить все неровности!
Хорошо сделанный, удивительно универсальный и удивительно БЕЗОПАСНЫЙ! — Нет лучшего способа начать радоваться деревообработке, чем с помощью Cool Tool 4 in 1 Workshop.
Cool Tool Мастерская 4 в 1
Факты о токарных станках для детей
Токарный станок — это тип станка, который в основном используется для изготовления деталей в таких областях, как токарная обработка дерева, металлообработка, прядение металла, центробежная сварка и обработка стекла.Токарный станок работает, удерживая объект на месте, пока он вращается на оси. Затем рабочий будет создавать что-то, пока это удерживается на месте.
Примеры объектов, которые могут быть изготовлены на токарном станке, включают винты, держатели для подсвечников, стволы оружия, кий, ножки стола, чаши, бейсбольные биты, музыкальные инструменты (особенно деревянные духовые инструменты), коленчатые валы и распределительные валы.
Основные категории
Станки деревообрабатывающие

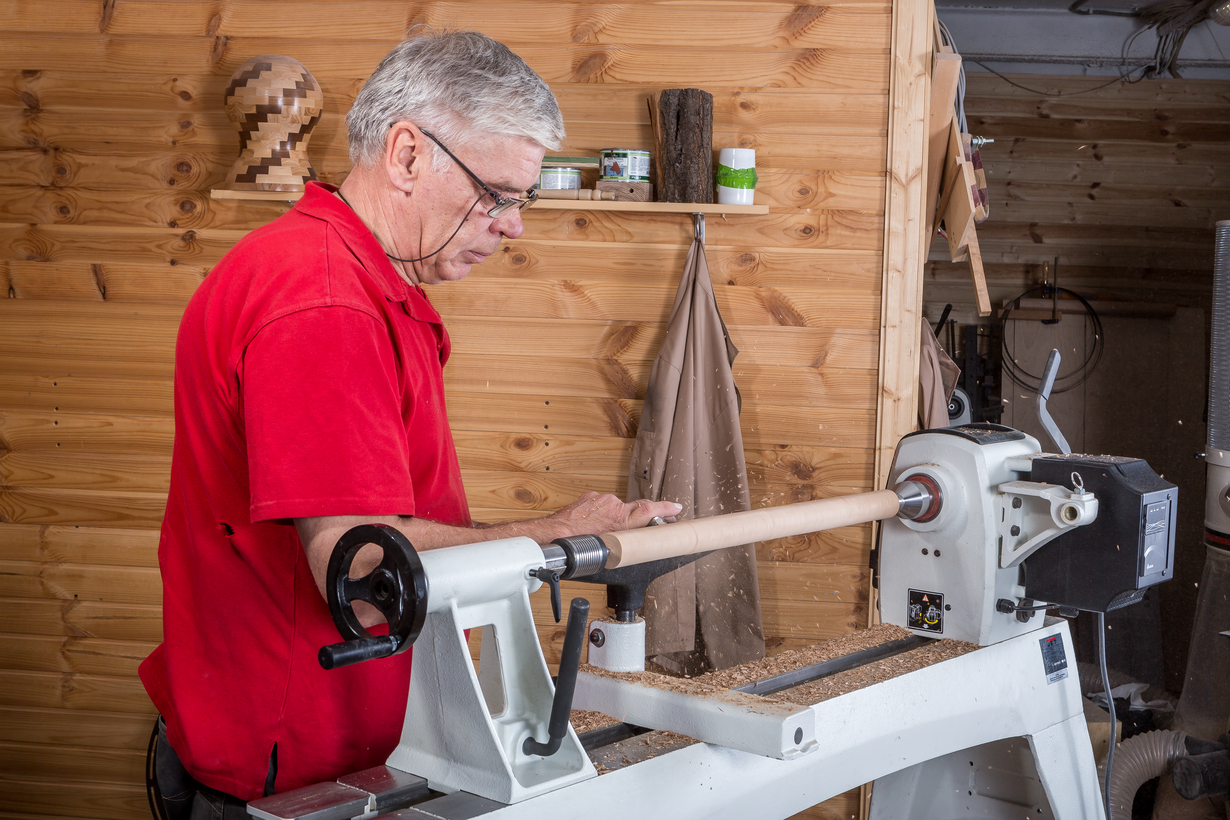

Современный токарный станок по деревуСтанки деревообрабатывающие — старейшая разновидность.Все остальные разновидности произошли от этих простых токарных станков. Регулируемая горизонтальная металлическая направляющая — подставка для инструмента — между материалом и оператором позволяет размещать формовочные инструменты, которые обычно переносятся вручную. После формования обычно прижимают и скользят наждачной бумагой по все еще вращающемуся объекту, чтобы сгладить поверхность, созданную с помощью металлических формующих инструментов. Опору инструмента обычно снимают во время шлифования, так как держать руки оператора между ним и прядильной древесиной может быть небезопасно.
Многие токарные станки по дереву также могут использоваться для изготовления чаш и тарелок. Чашу или тарелку нужно удерживать только за дно токарного станка с одной стороны. Обычно он прикрепляется к металлической лицевой пластине, прикрепленной к шпинделю. На многих токарных станках эта операция выполняется с левой стороны передней бабки, где нет направляющих и, следовательно, больше зазора. В этой конфигурации деталь может иметь внутреннюю и внешнюю форму. Специальная изогнутая подставка для инструмента может использоваться для поддержки инструментов при формировании внутренней части.Более подробную информацию можно найти на странице токарной обработки древесины.
Большинство токарных станков по дереву рассчитаны на работу со скоростью от 200 до 1400 оборотов в минуту, при этом оптимальным для большинства таких работ считается чуть более 1000 об / мин, а для больших заготовок требуются более низкие скорости.
Станки копировальные
Один из видов специализированных токарных станков — это токарный станок-дубликат или копировальный станок, также известный как токарный станок Бланшара в честь его изобретателя Томаса Бланшара. Этот тип токарного станка был способен создавать формы, идентичные стандартному образцу, и он произвел революцию в процессе изготовления ложи в 1820-х годах, когда был изобретен.
Станки выкройные
Двойной токарный станок по моделированию (Плотницкие и столярные изделия, 1925 г.)Используется для изготовления выкройки для литейных цехов, часто из дерева, но также из пластика. Токарный станок изготовителя моделей выглядит как тяжелый токарный станок по дереву, часто с револьверной головкой и ходовым винтом или зубчатой рейкой для ручного позиционирования револьверной головки. Револьверная головка используется для точной резки прямых линий. У них часто есть возможность поворачивать очень большие детали на другом конце передней бабки, используя отдельно стоящую подставку для инструментов.Другой способ поворота больших деталей — это скользящая платформа, которая может отодвигаться от передней бабки и, таким образом, открывать зазор перед передней бабкой для крупных деталей.
Станки токарные металлообрабатывающие
В токарном станке для металлообработки металл удаляется с заготовки с помощью закаленного режущего инструмента, который обычно крепится к твердой подвижной опоре, либо стойке для инструмента, либо револьверной головке, которую затем перемещают к заготовке с помощью маховиков и / или компьютера. -управляемые двигатели. Эти режущие инструменты бывают самых разных размеров и форм, в зависимости от их применения.Некоторые распространенные стили — ромбовидный, круглый, квадратный и треугольный.
Резцедержатель приводится в действие ходовыми винтами, которые могут точно позиционировать инструмент в различных плоскостях. Стойка для инструмента может приводиться в движение вручную или автоматически для выполнения черновых и чистовых пропилов, необходимых для поворота заготовки на до желаемой формы и размеров, или для нарезания резьбы, червячных шестерен и т. Д. Смазочно-охлаждающая жидкость также может подаваться на резку площадка для охлаждения, смазки и очистки заготовки от стружки.Некоторые токарные станки могут работать под управлением компьютера для массового производства деталей (см. «Числовое программное управление»).
Токарные металлообрабатывающие станки с ручным управлением обычно снабжены зубчатой передачей с регулируемым передаточным числом для привода главного ходового винта. Это позволяет нарезать резьбу с разным шагом. На некоторых старых токарных станках или более доступных новых токарных станках зубчатые передачи заменяются заменой шестерен с различным количеством зубьев на валы или с них, в то время как более современные или дорогие токарные станки с ручным управлением имеют коробку быстрой смены для обеспечения обычно используемых передаточные числа с помощью рычага.Токарные станки с ЧПУ используют компьютеры и сервомеханизмы для регулирования скорости движения.
На токарных станках с ручным управлением шаг резьбы, которую можно нарезать, в некоторой степени определяется шагом ходового винта: токарный станок с метрическим ходовым винтом легко нарезает метрическую резьбу (включая BA), а другой — с метрической резьбой. ходовой винт в британской системе мер легко нарежет резьбу в британской системе единиц, такую как BSW или UTS (UNF, UNC). Это ограничение не является непреодолимым, потому что 127-зубчатая шестерня, называемая транспозиционной шестерней, используется для перевода между метрическим и дюймовым шагом резьбы.Однако это дополнительное оборудование, которым многие владельцы токарных станков не владеют. Это также более крупное сменное колесо, чем другие, и на некоторых токарных станках может быть больше, чем способно установить монтажное банджо сменного колеса.
Заготовка может поддерживаться между парой точек, называемых центрами, или она может быть прикреплена болтами к лицевой пластине или удерживаться в патроне. Патрон имеет подвижные губки, которые могут надежно удерживать заготовку.
Использование токарного станка для металлообработки оказывает некоторое влияние на свойства материала.Химических или физических эффектов мало, но есть много механических эффектов, включая остаточное напряжение, микротрещины, деформационное упрочнение и отпуск в закаленных материалах. Подробную информацию о многих токарных станках по металлу и дереву можно найти в обширном архиве по адресу: http://www.lathes.co.uk/page21.html
Кий токарные станки
Токарные станкиCue работают аналогично токарным и прядильным станкам, обеспечивая идеально радиально-симметричный рез для бильярдных киев. Их также можно использовать для полировки киев, которые носили годами.
Стеклообрабатывающие станки
Стеклообрабатывающие станки похожи по конструкции на другие токарные станки, но заметно отличаются способом модификации заготовки. Токарные станки для обработки стекла медленно вращают полый стеклянный сосуд над пламенем с постоянной или переменной температурой. Источник пламени может быть либо ручным, либо установленным на банджо / поперечных суппортах, которые можно перемещать по станине токарного станка. Пламя служит для размягчения обрабатываемого стекла, так что стекло в определенной области заготовки становится пластичным и подвержено формованию либо путем надувания («выдувание стекла»), либо путем деформации с помощью термостойкого инструмента.Такие токарные станки обычно имеют две передние бабки с зажимными патронами, удерживающими работу, расположенными так, что они оба вращаются вместе в унисон. Воздух может подаваться через шпиндель патрона передней бабки для выдувания стекла. Инструменты для деформации стекла и трубки для надувания (надувания) стекла обычно переносятся вручную.
При алмазной токарной обработке используется управляемый компьютером токарный станок с алмазным наконечником для изготовления прецизионных оптических поверхностей из стекла или других оптических материалов. В отличие от обычного оптического шлифования, сложные асферические поверхности можно легко обрабатывать.Вместо «ласточкин хвост», используемых на суппорте инструмента на токарном станке по металлу, пути обычно плавают на воздушных подшипниках, а положение инструмента измеряется с помощью оптической интерферометрии для достижения необходимого стандарта точности для оптических работ. Готовая заготовка обычно требует небольшого количества последующей полировки обычными методами для достижения готовой поверхности, достаточно гладкой для использования в линзах, но время грубой шлифовки значительно сокращается для сложных линз.
Станки токарные металлообрабатывающие
При прядении металла диск из листового металла удерживается перпендикулярно главной оси токарного станка, а инструменты с полированными наконечниками ( ложек, ) или роликовые наконечники переносятся вручную, но прижимаются рукой к неподвижным стойкам для создания давления это деформирует прядильный лист металла.
Металлопрядильные станки почти так же просты, как токарные станки по дереву. Как правило, для прядения металла требуется оправка, обычно сделанная из дерева, которая служит шаблоном, на котором формируется заготовка (можно изготавливать асимметричные формы, но это очень продвинутая технология). Например, чтобы сделать чашу из листового металла, потребуется массивный брусок в форме чаши; Аналогично, чтобы сделать вазу, потребуется цельный шаблон вазы.
С появлением высокоскоростной промышленной штамповки под высоким давлением формование металла сейчас менее распространено, чем когда-то, но все же является ценным методом для производства единичных прототипов или небольших партий, где штамповка была бы неэкономичной.
Токарно-орнаментальные станки
Токарно-винторезный станок был разработан примерно в то же время, что и промышленный токарно-винторезный станок в девятнадцатом веке. Его использовали не для изготовления практических предметов, а для декоративных работ — токарная обработка . Используя аксессуары, такие как горизонтальные и вертикальные режущие рамки, эксцентриковый патрон и эллиптический патрон, можно производить твердые тела необычайной сложности с помощью различных генеративных процедур.
Токарный станок специального назначения, токарный станок для двигателей Rose, также используется для декоративной токарной обработки, в частности, для токарной обработки двигателей, обычно драгоценных металлов, например, для украшения корпусов карманных часов.Помимо широкого набора принадлежностей, эти токарные станки обычно имеют сложное устройство деления, позволяющее точно вращать оправку. Резка обычно выполняется вращающимися фрезами, а не непосредственно вращением самой работы. Из-за сложности полировки такой обработки обрабатываемые материалы, такие как дерево или слоновая кость, обычно довольно мягкие, а резак должен быть исключительно острым. Лучшими декоративными токарными станками обычно считаются те, которые были изготовлены Хольцапффелем на рубеже XIX века.
Станок токарный редукторный
Многие типы токарных станков могут быть оснащены дополнительными компонентами, позволяющими воспроизводить изделие: исходное изделие устанавливается на одном шпинделе, заготовка устанавливается на другом, и, когда оба вращаются синхронно, один конец руки «показывает» «оригинал и другой конец руки» вырезают «дубликат.
Редукционный токарный станок — это специализированный токарный станок, который разработан с этой функцией и включает механизм, аналогичный пантографу, так что, когда «считывающий» конец руки считывает деталь размером один дюйм (например), режущий конец рычага создает аналогичную деталь, которая составляет (например) четверть дюйма (уменьшение 4: 1, хотя при соответствующем оборудовании и соответствующих настройках возможен любой коэффициент уменьшения).
Редукционные токарные станки используются при изготовлении монет, где гипсовый оригинал (или эпоксидный мастер, сделанный из гипсового оригинала, или мастер с медной оболочкой, сделанный из гипсового оригинала, и т. Д.) Дублируется и измельчается на редукционном токарном станке, генерируя мастер умирает.
Станки токарно-карусельные
Мастер Грегорио Вара обрабатывает ножку стула на токарном станке в Тенансинго, штат Мексика.Токарный станок, на котором бревна хвойных пород, таких как ель или сосна, или твердых пород, например береза, поворачиваются против очень острого лезвия и снимаются одним непрерывным или полунепрерывным валком.Изобрел Иммануил Нобель (отец более известного Альфреда Нобеля). Первые такие токарные станки в США были созданы в середине 19 века. Продукт называется древесным шпоном и используется для изготовления фанеры и в качестве косметического поверхностного шпона на некоторых сортах ДСП.
Станки для часовщиков
Часовщик на токарном станке вырезает из меди деталь для часов.Токарные станки для часовых мастеров — это хрупкие, но точные токарные станки для металлообработки, обычно не имеющие приспособлений для нарезания винтов, и они до сих пор используются часовыми мастерами для таких работ, как токарная обработка стержней баланса.Ручной инструмент, называемый гравером, часто используется вместо скользящего инструмента. Оригинальные токарные станки часовщика представляли собой простой токарный станок с мертвой точкой с подвижной опорой и двумя незакрепленными головками. Изделие вращалось с помощью лука, обычно из конского волоса, обернутого вокруг него. Для получения дополнительной информации о производителях, функциях и аксессуарах см .: http://www.lathes.co.uk/watchmaker
Транскрипция, или запись, токарные станки
Станки для транскрипции или записи используются для создания канавок на поверхности для записи звуков.Они использовались для создания звуковых канавок на восковых цилиндрах, а затем и на плоских записывающих дисках. Первоначально токарные станки приводились в движение звуковыми колебаниями через рог, а затем приводились в движение электрическим током, когда для записи использовались микрофоны. Многие из них были профессиональными моделями, но некоторые использовались для домашней записи и были популярны до появления домашней магнитофонной записи.
Галерея
Примеры токарных станков
Металлообрабатывающий станок с ременным приводом в механическом цехе музея Хагли
Одновинтовой токарный станок
Примеры работы на токарном станке
|
Ваш дом для деревообработки — изготовление детской мебели
Продажа детской мебели ручной работы через Интернет — это потрясающая ниша на рынке.Если вы немного углубитесь, то обнаружите, что можете предлагать такие предметы, как наборы столов и стульев, небольшие книжные шкафы и настенные украшения. Люди любят все, что делается вручную, и, кажется, не против тратить деньги на то, чтобы их детские комнаты выглядели великолепно. Добавьте к этому тот факт, что демография детей постоянна, и у вас появятся потрясающие рыночные возможности. Спрос на этот рынок высок, если вы подойдете к нему с хорошим планом и здравым смыслом.
Изготовление детской мебели, часть 1
Ну, это праздник, и если у вас есть какие-то навыки работы с деревом (а я предполагаю, что у вас есть), то заставить их работать в качестве подарков кажется естественной идеей.Изначально я начал делать детскую мебель для продажи на Ebay (кстати, настоятельно рекомендуется, так что продолжайте и украдите эту идею).
Изготовление детской мебели, часть 2
После резки всех частей и выполнения сухой подгонки с помощью зажимов вам нужно будет подготовить заготовку. В моем случае я использовал МДФ для стульев, а это значит, что торцевые пропилы нужно отшлифовать. Если не шлифовать их, краска или грунтовка будут впитываться вечно. Я рекомендую использовать зерно 80, а затем 120.
Сборка детской мебели, часть 3
Последний этап — сборка. Надеюсь, вы поймете свою столярную технику еще до того, как начнете резать какие-либо заготовки. Я знал, что мой будет собран с помощью шурупов и клея. Теперь я знаю, что некоторые из вас, стойкие плотники, пренебрежительно относятся к моему выбору, но у меня есть причина.
Сборка детской мебели, окончательная сборка
Вот фотографии окончательной сборки.Вы можете собрать много информации, посмотрев на картинки. Самое интересное — это доработка рисунков для ваших проектов.
Изготовление детского стола для пикника
Этот стол для пикника — идеальный проект для начинающего молодого плотника, чтобы проверить свои (или ее!) Навыки. Стол для пикника идеально подходит для детей в возрасте от 1 года до 7 лет. Хотя дети в этой возрастной группе, очевидно, будут слишком молоды, чтобы построить такой стол, этот проект разработан для того, чтобы дети постарше могли построить для детей поменьше.
Изготовление детской мебели для продажи
Если вы думаете о том, чтобы заняться электронной коммерцией, вы можете подумать о производстве или поставке детской мебели в виде линейки продуктов. Именно так мы начали, и я собираюсь показать вам, как мы это сделали с конкретной производимой нами производственной линией. Многие задаются вопросом, почему я отдаю эти знания.
Отделка детской мебели
Итак, что для детей долговечно? (Может длиться во время обследования малыша, если на поверхности оставить стакан молока на день, если родители используют различные чистящие средства и т.
