Типы датчиков движения
В прошлой статье мы рассмотрели общий принцип работы такого датчика и даже затронули техническую сторону. Теперь рассмотрим какие бывают типы, их плюсы и минусы.
В настоящее время наибольшее распространение получили следующие типы датчиков движения:
1.Инфракрасные датчики движения (ИК)
2. Ультразвуковые датчики движения (УЗ)
3. Микроволновые датчики движения (СВЧ)
4. Комбинированные датчики движения
Каждый из этих типов датчиков движения имеет свои сильные и слабые стороны и используется в различных ситуациях и условиях.
ИНФРАКРАСНЫЕ (ИК) ДАТЧИКИ ДВИЖЕНИЯ
ПРИНЦИП ДЕЙСТВИЯ ИНФРАКРАСНОГО ДАТЧИКА ДВИЖЕНИЯ
Принцип работы инфракрасных датчиков движения заключается в обнаружении изменений инфракрасного (теплового) излучения окружающих объектов.
Каждый объект имеющий температуру испускает инфракрасное излучение, которое через систему линз или специальных вогнутых сегментированных зеркал, попадает на расположенный внутри датчика движения чувствительный сенсор, регистрирующий это.
КАК РАБОТАЕТ ИНФРАКРАСНЫЙ ДАТЧИК ДВИЖЕНИЯ?
Когда объект движется, его ИК излучение поочередно фокусируется различными линзами системы на сенсоре (количество линз обычно варьируется от двадцати до шестидесяти штук), это и является сигналом к выполнению заложенной в датчике функции. Чем больше линз в системе датчика движения – тем выше его чувствительность. Так же, чем больше площадь поверхности системы линз – тем шире зона охвата у датчика движения.
ОСНОВНЫЕ НЕДОСТАТКИ ИНФРАКРАСНЫХ ДАТЧИКОВ ДВИЖЕНИЯ:
— Возможность ложных срабатываний. Из-за того, что датчик реагирует на любые ИК (тепловые) излучения, могут случаться ложные срабатывания даже на теплый воздух, поступающий из кондиционера, радиаторов отопления и т.п.
— Снижена точность работы на улице. Из-за воздействия окружающих факторов, таких как прямой солнечный свет, осадки и т.п.
— Относительно небольшой диапазон рабочих температур
— Не обнаруживает объекты облаченные/покрытые не пропускающими ИК — излучение материалами
ПЛЮСЫ ИНФРАКРАСНЫХ ДАТЧИКОВ ДВИЖЕНИЯ:
— Возможность довольно точной регулировки дальности и угла обнаружения движущихся объектов
— Удобен в использовании вне помещений т.
— При работе абсолютно безопасны для здоровья человека или домашних питомцев, т.к. работает как «приемник», ничего не излучая
УЛЬТРАЗВУКОВЫЕ (УЗ) ДАТЧИКИ ДВИЖЕНИЯ
ПРИНЦИП ДЕЙСТВИЯ УЛЬТРАЗВУКОВОГО ДАТЧИКА ДВИЖЕНИЯ
Принцип работы ультразвукового датчика движения заключается в исследовании окружающего пространства с помощью звуковых волн, частотой находящейся за пределами слышимости человеческим ухом – ультразвуком. При обнаружении изменения частоты отраженного сигнала, в следствии движения объектов, датчик запускает заложенную в нее функцию.
КАК РАБОТАЕТ УЛЬТРАЗВУКОВОЙ ДАТЧИК ДВИЖЕНИЯ?
Внутри ультразвукового датчика движения расположен генератор звуковых волн (в зависимости от производителя и модели обычно генерируется частота звуковой волны 20-60 кГц), которые излучаются в зоне действия датчика и отражаясь от окружающих объектов поступают обратно в приемник.
Когда в зоне обнаружения ультразвукового датчика движения появляется движущийся объект, частота отраженной от объекта волны изменяется (эффект Доплера), что регистрируется приемником датчика и от него поступает сигнал на выполнение заложенной в ультразвуковой датчик движения функции, это может быть включение освещения или разрыв сигнальной сети охранной системы.
Особо широкое применение ультразвуковые датчики движения получили в автомобильной промышленности: в системах автоматической парковки, в так называемых «парктрониках», а также системах контроля за «слепыми» зонами. В доме хорошо проявляют себя в обнаружении движений в достаточно длинных коридорах, на лестницах и т.п.
ОСНОВНЫЕ НЕДОСТАТКИ УЛЬТРАЗВУКОВЫХ ДАТЧИКОВ ДВИЖЕНИЯ:
— Многие домашние животные слышат ультразвуковые частоты, на которых работает датчик движения, что зачастую вызывает у них сильный дискомфорт
— Относительно невысокая дальность действия
— Срабатывает только на достаточно резкие перемещения, если двигаться совсем плавно – возможно обмануть ультразвуковой датчик движения
ПРЕИМУЩЕСТВА УЛЬТРАЗВУКОВЫХ ДАТЧИКОВ ДВИЖЕНИЯ:
— Относительно невысокая стоимость
— Не подвергаются влиянию окружающей среды
— Определяют движение вне зависимости от материала объекта
— Имеют высокую работоспособность в условиях высокой влажности или запылённости
— Не зависят от влияния температуры окружающей среды или объектов
МИКРОВОЛНОВЫЕ (СВЧ) ДАТЧИКИ ДВИЖЕНИЯ
ПРИНЦИП ДЕЙСТВИЯ МИКРОВОЛНОВОГО ДАТЧИКА ДВИЖЕНИЯ
Микроволновый датчик движения излучает высокочастотные электромагнитные волны (частота волн может быть различной в зависимости от производителя, обычно она составляет 5,8ГГц), которые отражаясь от окружающих объектов регистрируются сенсором и в случае обнаружения малейших изменений отраженных электромагнитных волн, микропроцессор устройства приводит в действие заложенную в него функцию.
КАК РАБОТАЕТ МИКРОВОЛНОВОЙ ДАТЧИК ДВИЖЕНИЯ?
Работа ультразвукового датчика движения во многом схожа с описанным выше ультразвуковым датчиком движения и основана на взаимодействии микроволновых волн с материалом и использовании эффекта Доплера — изменение частоты волны, отраженной от движущихся объектов. Само название «микроволновый» говорит о том, что он работает в диапазоне сверхвысоких частот, его длина волны в приблизительном диапазоне от одного миллиметра до одного метра.
Когда в зоне обнаружение микроволнового датчика движения появляется перемещающийся токопроводящий объект, это регистрируется им и сразу поступает сигнал на выполнение встроенной в него функции.
ОСНОВНЫЕ НЕДОСТАТКИ УЛЬТРАЗВУКОВЫХ ДАТЧИКОВ ДВИЖЕНИЯ:
— Имеет более высокую стоимость относительно датчиков других типов с аналогичными показателями
— Возможность ложных срабатываний, из-за движений вне необходимой зоны наблюдения, за окном и т.
— СВЧ излучение небезопасно для здоровья человека, необходимо выбирать микроволновые датчики движения с малой мощностью излучения. Согласно заключениям организаций, изучающих влияния СВЧ излучения на организм человека (Всемирная Организация Здравоохранения, Международная Комиссия по Защите от Неионизирующего Излучения и некоторых других), безопасным для человека является непрерывное излучение с плотностью мощности до 1 мВт/см2.
ПРЕИМУЩЕСТВА МИКРОВОЛНОВЫХ ДАТЧИКОВ ДВИЖЕНИЯ:
— Датчик способен обнаруживать объекты за разнообразными диэлектрическими или слабо проводящими ток препятствиями: тонкими стенами, дверьми, стеклами и т.п.
— Работоспособность датчика не зависит от температуры окружающей среды или объектов
— Микроволновый датчик движения способен реагировать на самые незначительные движения объекта
— Датчик обладает более компактными размерами
— Может иметь несколько независимых зон обнаружения
КОМБИНИРОВАННЫЕ ДАТЧИКИ ДВИЖЕНИЯ
ПРИНЦИП ДЕЙСТВИЯ КОМБИНИРОВАННЫХ ДАТЧИКОВ ДВИЖЕНИЯ
Комбинированные датчики движения совмещают в себе сразу несколько технологий обнаружения движений, например, инфракрасный датчик и микроволновой. Это наиболее удачное решение если требуется наиболее точное определение перемещений в зоне действия датчика. Несколько параллельно работающих каналов обнаружения движений, делают работу такого датчика максимально продуктивной, ведь они дополняют друг друга, замещая недостатки одних технологий – достоинствами других.
Всё о датчиках движения
Датчик движения — сигнализатор, фиксирующий перемещение объектов и используемый для контроля за окружающей обстановкой или автоматического запуска требуемых действий в ответ на перемещение объектов.
Датчик движения чаще всего используется для включения освещения, когда вы проходите или находитесь рядом с ним. С его помощью можно хорошо экономить электричество и избавить себя от необходимости щелкать выключателем. Это устройство также используется и в системах сигнализации, для определения нежелательных проникновений. Кроме этого их можно встретить и на производственных линиях, они там нужны для автоматизированного выполнения каких-либо технологических задач.
Типы датчиков движения
Датчики движения различают по принципу действия от этого зависит их работа, точность срабатывания и особенности использования. У каждого из них есть сильные и слабые стороны. От конструкции и рода используемого элемента зависит и конечная цена такого датчика.
Датчик движения может быть выполнен в одном корпусе и в разных корпусах (блок управления отдельно от датчика).
Контактные
Самый простой вариант датчика движения – использовать концевой выключатель или геркон. Геркон (герметичный контакт) это переключатель который срабатывает при появлении магнитного поля. Суть работы заключается в установки концевого выключателя с нормально-разомкнутыми контактами или геркона на дверь, когда вы её откроете и зайдете в помещение контакты замкнутся, включат реле, а оно включит освещение. Такая схема изображена ниже.
Инфракрасные
Срабатывают от теплового излучения, реагируют на изменение температуры. Когда вы входите в поле зрения такого датчика он срабатывает на тепловое излучение от вашего тела. Недостатком такого способа определения являются ложные срабатывания. Тепловое излучение присуще всему что есть вокруг. Приведем несколько примеров:
1. ИК датчик движения стоит в помещении с электрообогревателем, который периодически включается и отключается по таймеру или термостату. При включении обогревателя возможны ложные срабатывания. Можно попробовать этого избежать долгой и скрупулезной настройкой чувствительности, а также попыткой направить его так, чтобы в прямой видимости не было обогревателя.
2. При установке на улице возможны срабатывания от порывов тёплого ветра.
В целом эти датчики нормально работают, при этом это самый дешевый вариант. В качестве чувствительного элемента используется PIR-сенсор, он создает электрическое поле пропорционально тепловому излучению.
Но сам по себе сенсор не имеет широкой направленности, поверх него устанавливается линза Френеля.
Правильнее будет сказать – многосегментная линза, или мультилинза. Обратите внимание на окошко такого датчика, оно разбито на секции это и есть сегменты линз, они фокусируют попадающие излучения в узкий пучок и направляют его на чувствительную область датчика. В результате этого на маленькое приемное окошко пироэлектрического сенсора попадают пучки излучений с разных сторон.
Для увеличения эффективности детектирования движения могут устанавливать сдвоенные, или счетвертненные сенсоры или несколько отдельных. Таким образом, расширяется поле зрение прибора.
Исходя из вышесказанного нужно отметить и то, что на датчик не должен попадать свет от лампы, а также в поле его зрения не должно быть ламп накаливания, это также сильный источник ИК-излучения, тогда работа системы в целом будет нестабильной и непредвиденной. ИК-излучения плохо проходят через стекло, поэтому он не сработает, если вы будете идти за окном или стеклянной дверью.
Это самый распространённый вид датчика его можно купить а можно и собрать самому на основе, поэтому рассмотрим его конструкцию подробно.
Как собрать ИК-датчик движения своими руками?
Самый распространенный вариант – это HC-SR501. Его можно купить в магазине радиодеталей, на али-экспресс, часто поставляется в наборах Arduino. Может использоваться как в паре с микроконтроллером, так и самостоятельно. Он представляет собой печатную плату с микросхемой, обвязкой и одним ПИР-сенсором. Последний накрыт линзой, на плате есть два потенциометра, один из них регулирует чувствительность, а второй время которое на выходе датчика присутствует сигнал. При детектировании движения на выходе появляется сигнал и держится установленное время.
Он питается напряжением от 5 до 20 вольт, срабатывает на расстоянии от 3 до 7 метров, а сигнал на выходе держит от 5 до 300 секунд, вы можете продлить этот период, если использовать одновибратор на NE555, микроконтроллер или реле задержки времени. Угол обзора порядка 120 градусов.
На фото изображен датчик в сборе (слева), линзу (справа внизу), обратную сторону платы (справа вверху).
Рассмотрим плату подробнее. На её передней стороне расположен чувствительный элемент. На задней – микросхема, её обвязка, справа два подстроечных резистора, где верхний – время задержки сигнала, а нижний – чувствительность. В нижней правой части джампер для переключения режимов H и L. В режиме L датчик выдает выходной сигнал только она период времени выставленного потенциометром. Режим H выдает сигнал, пока вы находитесь в зоне действия датчика, а когда вы её покидаете сигнал, исчезнет через время заданное верхним потенциометром.
Если вы хотите использовать датчик без микроконтроллеров, тогда соберите эту схему, все элементы подписаны. Схема питается через гасящий конденсатор, напряжение питания ограничено на уровне 12В с помощью стабилитрона. Когда на выходе датчика появляется положительный сигнал реле Р включается через NPN транзистор (например BC547, mje13001-9, КТ815, КТ817 и другие). Можно использовать автомобильное реле или любое другое с катушкой на 12В.
Если вам нужно реализовать какие-то другие функции – можно использовать его в паре с микроконтроллером, например платой Ардуино. Ниже представлена схема подключения и программный код.
Ультразвуковые
Излучатель работает на высоких частотах – от 20 кГц до 60 кГц. Отсюда выходит одна неприятность – животные, например собаки, чувствительны к этим частотам, более того они используются для их отпугивания и дрессировки. Такие датчики могут раздражать их и с этим возникают проблемы.
Ультразвуковой датчик движения работает на эффекте Допплера. Излучаемая волна, отражаясь от подвижного объекта, возвращается и принимается приёмником, при этом длина волны (частота) незначительно изменяется. Это детектируется, и датчик выдает сигнал, который используют для управления реле или симмистором и коммутации нагрузки.
Датчик неплохо отрабатывает движения, однако если движения очень медленные – он может не срабатывать. Преимуществом является то, что они не чувствительны к изменениям условий окружающей среды.
Лазерные или фотодатчики
В них есть излучатель (например ИК-светодиод) и приемник (фотодиод аналогичного спектра). Это простой датчик, возможна реализация в двух исполнениях:
1. Излучатель и фотодиод монтируются в проходе (контролируемой зоне) напротив друг друга. Когда вы проходите через него вы заслоняете излучение и оно не достигает приемника, тогда срабатывает датчик и включается реле. Это можно использовать и в системах сигнализации.
2. Излучатель и фотодиод стоят рядом друг с другом, когда вы находитесь в зоне действия датчика излучение отражается от вас и попадает на фотодиод. Это называется также датчиком препятствия, с успехом применяется в робототехнике.
Микроволновый
Состоит также из передатчика и приемника. Первый генерирует сигнал высокой частоты, второй их принимает. Когда вы проходите рядом изменяется частота. Приемник настроен таким образом, что при изменении частоты сигнал усиливается и передается на исполнительный орган, например реле, и происходит включение нагрузки.
Микроволновые датчики движения очень чувствительны, позволяют «увидеть» объект даже за дверью или за стеклом, однако это вызывает и проблемы ложного срабатывания, когда объект находится вне поля предполагаемой видимости.
Это достаточно дорогостоящие датчики, но они реагируют даже на самые незначительные движения.
Подобным образом работают и емкостные приборы. Такая схема изображена ниже.
Как подключить датчик движения?
Можно придумать бесчисленное множество вариантов и схем подключения датчика движения в зависимости от ваших потребностей, иногда нужно чтобы система срабатывала при движении в разных местах, например уличное освещение по пути от дома до ворот и наоборот, в других случаях необходимо принудительное включение или отключение света и т.д. Мы рассмотрим несколько вариантов.
Обычно у датчика движения есть три провода или три клеммы для подсоединения:
1. Приходящая фаза.
2. Фаза, отходящая для питания нагрузки.
3. Ноль.
Если вам не хватает мощности датчика – используйте промежуточное реле и магнитный пускатель с катушкой на 220В. Для этого вместо лампочки в нижеуказанных схемах подключаются выводы катушки.
Схема №1. Лампа включается только от датчика движения.
Схема №2. Лампа включается от датчика движения или от выключателя (принудительное включение).
Схема №3. Датчик движения отключается. Так он не будет срабатывать, когда вам это не нужно, например, в светлое время суток.
Схема №4 – включение лампы от двух датчиков, расположенных в разных местах.
На фото ниже изображены клеммы к которым подсоединяются питающие провода.
Заключение
Использование датчиков движения, как бы это ни звучало, это шаг к умному дому. Во-первых, это поможет экономить электроэнергию и ресурс ламп. Во-вторых, это избавит от необходимости каждый раз щелкать выключатель. Для освещения на улице при правильной настройки можно сделать так, чтобы свет включался, когда вы подходите к воротам дома.
Если расстояние от ворот до дома 7-10 – можно обойтись и одним датчиком, тогда не придется прокладывать кабель на второй датчик или собирать схему с проходным выключателем.
Как уже было сказано чаще всего встречаются ИК-датчики, их достаточно для простых задач, если вам нужна большая чувствительность или точность – присмотритесь к датчикам других типов.
Ранее ЭлектроВести писали, что молодой китайский стартап Human Horizons представил прототип своего первого серийного электромобиля HiPhi 1. На дверях авто нет ручек – машина сама решает, когда их открыть.
По материалам: electrik.info.
Схемы датчиков движения: виды, устройство, подключение и принцип работы
Автор: Александр Старченко
Датчики движения являются одним из основных элементов систем охранной сигнализации. Они фиксируют малейшие перемещения физического объекта, оказавшегося в зоне контроля такого датчика, и своим срабатыванием активируют подачу сигнала тревоги. По своей конструкции такой датчик – это реле, реагирующее на движение, и поэтому такие устройства получили широкое распространение в системах автоматического управления светом. Существуют датчики движения, работа которых основана на разных физических принципах, поэтому схема датчика движения может отличаться. Все устройства такого типа очень компактны, отличаются хорошим дизайном и вписываются в интерьер любого помещения.
Содержание:
- Устройство, виды и особенности датчиков движения
- Типовая схема датчика движения
- Схема подключения датчика движения для освещения
- Схема включения датчика движения для сигнализации
Устройство, виды и особенности датчиков движения
Существуют и широко применяются следующие типы датчиков движения:
- Радиоволновые;
- Ультразвуковые;
- Инфракрасные;
- Гибридные.
Радиоволновые или СВЧ датчики работают на доплеровском эффекте. Основными элементами такого датчика являются излучатель СВЧ сигнала и приёмник отражённого сигнала. Если в поле излучения перемещается какой-либо объект, то частота отражённого сигнала меняется. Электронная схема обрабатывает разницу между прямым и отражённым сигналом и переключает реле, которое может включить сирену или подать сигнал тревоги. Радиоволновые датчики движения отличаются высокой чувствительностью, но стоят достаточно дорого. В детских и лечебных учреждениях микроволновые датчики не применяются из-за СВЧ излучения, несмотря на то, что уровень его минимален и абсолютно безвреден. Из-за высокой чувствительности радиоволновые датчики подвержены ложным срабатываниям.
Ультразвуковые датчики так же используют эффект Доплера, только вместо колебаний высокой частоты в таких системах применяется ультразвук. Эти устройства нашли применение в системах парковки «Парктроник», а в быту применяются достаточно редко. Частоту 25-60 КГц хорошо слышат кошки и собаки, поэтому применение таких датчиков вызывает у них сильный стресс. Кроме того, ультразвуковые датчики имеют небольшой радиус действия и их можно обмануть если передвигаться медленно.
В охранной сигнализации и системах автоматического управления освещением чаще всего применяются инфракрасные объёмные датчики движения. Тепловое (инфракрасное) излучение объекта, который проходит в зоне захвата датчика, через линзу Френеля попадает на ИК-сенсор, после чего на выходе электронной схемы формируется сигнал тревоги (происходит разрыв цепи).
Устройство ИК датчика движения
Вследствие невысокой стоимости такие устройства широко применяются для автоматического управления освещением, например, в подъезде, когда при появлении человека освещение включается на 1-3 минуты, а затем выключается. Для управления светом на стоянке или придомовой территории используются уличные датчики движения.
Гибридные или комбинированные датчики движения представляют собой два датчика разной конструкции, размещённые в одном корпусе и подключаемые к различным входам прибора охранной сигнализации. Обычно в одном корпусе объединяют инфракрасный и радиоволновой датчики движения. Применение таких устройств повышает надёжность охранной системы. Они могут использоваться в банках, депозитариях и денежных хранилищах. Схема включения датчика движения для сигнализации позволяет подавать тревожный сигнал и управлять работой сирены или прожектора. Датчики движения могут иметь следующие основные характеристики:
- Чувствительность;
- Наличие антисаботажной зоны;
- Объём зоны захвата по горизонтали и вертикали;
- Напряжение питания.
Датчики движения с постоянной чувствительностью не рекомендуется применять в квартирах, где имеются домашние животные, иначе, при отсутствии хозяев, на каждый проход кошки будет включаться сигнал тревоги. Величину порога срабатывания можно регулировать, в зависимости от конструкции, плавно или специальными перемычками на плате. Так же существуют модели датчиков, которые не реагируют на животных.
Антисаботажная зона – это дополнительная зона захвата направленная от датчика вертикально вниз и блокирующая попытку вывести прибор из строя. В паспорте указывается угол обзора датчика в градусах и размеры зоны гарантированного срабатывания. Все датчики независимо от конструкции подключаются к типовым устройствам, поэтому схема подключения датчика движения всегда одинакова, а их напряжение питания обычно равно 12V. На корпусе, обычно, установлен светодиод, индицирующий режим ожидания или срабатывания.
Типовая схема детектора движения
Все модели объёмных инфракрасных датчиков движения по схемотехнике и конструкции похожи между собой. Отличия могут быть в некоторых электрических параметрах и дизайне корпуса. Схема датчика движения состоит из следующих элементов:
- ПИК сенсор;
- Операционный усилитель;
- Схема термокомпенсации;
- Компаратор;
- Реле.
Пассивный Инфракрасный Сенсор фиксирует температуру постороннего объекта оказавшегося в зоне захвата. Сигнал усиливается операционным усилителем и поступает на компаратор, который сравнивает сигнал соответствующий температуре окружающей среды и сигнал, поступивший с ПИК сенсора. Разница в уровнях сигналов означает наличие теплового фона постороннего объекта. Разностный потенциал вызывает срабатывание реле, контакты которого могут использоваться для включения различных устройств.
Принцип действия инфракрасного датчика движения
Если температура в помещении приближается к температуре человеческого тела, что может нарушить работу устройства, включается система термокомпенсации. Популярная модель инфракрасного датчика движения Colt 10 DP имеет следующие основные характеристики:
- Зона обнаружения объекта – 10 метров 90°;
- Не реагирует на животных до 10 кг;
- 3 установки чувствительности;
- Цифровая схема термокомпенсации;
- Не восприимчив к электромагнитному излучению до 50 В/м;
- Имеет защиту от статического электричества;
- Напряжение питания – 9-16 В;
- Диапазон рабочих температур -25… + 60°С.
В схеме датчика установлено твердотельное реле, с помощью которого можно управлять внешними устройствами.
На рисунке ниже представлена типовая схема датчика движения на примере LX-02.
Схема типового детектора движения на примере LX02
Подключение датчика движения для освещения
Невысокая стоимость и надёжность инфракрасных датчиков движения позволяет использовать их для автоматического включения освещения. Схема датчика движения для освещения состоит из тех же элементов, что и традиционный охранный датчик. Основу его составляет элемент чувствительный к инфракрасному излучению. Электронная схема обрабатывает сигнал и через реле управляет источником освещения. Такие системы широко используются в подъездах многоэтажных домов, когда освещение включается только при появлении в помещении человека. Через определённое время свет автоматически выключается. Схема подключения датчика движения для освещения очень проста, и вполне может быть выполнена самостоятельно.
Подключение ИК датчика движения, используемого для включения света
Под задней крышкой датчика движения расположена колодка с тремя клеммами, которые подписаны буквами «L», «N» и «A». Клемма «L» подключается к фазовому проводу сети, который нужно определить с помощью отвёртки-индикатора. На клемму «N» подаётся нулевой провод, а источник освещения подключается между клеммами «N» и «A», то есть реле датчика движения управляет фазой, а ноль подаётся постоянно. Датчики движения для включения света так же могут использоваться как элемент охраны загородного дома, когда при проникновении нарушителя, включается прожектор и сирена.
Подключение датчика с выключателем
Для того чтобы источником освещения можно было управлять как через автомат так и вручную к схеме добавляется выключатель. Подключение датчика движения через выключатель выполняется очень просто. Сетевое напряжение 220 вольт так же подаётся на клеммы «L» и «N», а между клеммами «L» и «A» ставится обычный двухпозиционный выключатель.
Схема включения датчика для сигнализации
Практически все модели датчиков движения, независимо от принципа работы, подключаются к приёмно-контрольному прибору (ПКП) охранной сигнализации по типовой схеме. Для того чтобы открыть доступ к панели подключения необходимо снять декоративную крышку. Под ней находится плата электроники и колодка из трёх сдвоенных клемм:
- Питание — +12 В и «Общий»;
- Реле – N,C;
- Тампер – T,T.
Подключение ИК датчика движения с системой сигнализации
На клеммы питания подаётся питающее напряжение от блока питания или прибора охранной GSM сигнализации. Клеммы реле не полярные и в режиме ожидания они замкнуты. При появлении физического объекта в зоне обнаружения, его тепловое излучение принимает ПИК сенсор, что вызывает срабатывание реле и цепь размыкается. Это влечёт за собой включение сигнала тревоги приёмно-контрольного прибора. На самом приборе можно выбрать режим с самовосстановлением, когда прекращение действия источника излучения переводит датчик движения в режим ожидания и сигнал тревоги отключается автоматически.
При другом режиме сигнал тревоги подаётся постоянно до нажатия кнопки «Сброс» на базовом блоке охранной системы. Схема подключения датчика движения к сигнализации подразумевает защиту устройства от несанкционированного вскрытия корпуса. Для этого в конструкции датчика предусмотрен микровыключатель, контакты которого выведены на клеммы «Тампер».
Для того чтобы избежать ложных срабатываний датчика движения необходимо соблюдать некоторые правила. По технологии такие датчики обычно устанавливаются на стенах или в углах помещений на высоте не менее 2-х метров. Монтаж датчика выполняется с помощью специального кронштейна, которым можно выбрать ориентацию сенсора по горизонтали и вертикали. Датчик нельзя направлять на окна, источники искусственного освещения и на устройства, генерирующие сильное электромагнитное излучение. В быту к таким устройствам относятся, прежде всего, микроволновые печи.
С этим читают:
Понравилась статья? Поделись с друзьями в соц сетях!Датчики движения: виды и применение
Выбираем датчики движения и определяемся с целями использования. Читайте статью на нашем сайте.
О таком приборе как датчик движения однозначно слышал каждый. Это специальный гаджет, реагирующий на движение. Устанавливать беспроводной датчик движения можно как в помещении, так и на улице. Подобные устройства позволяют контролировать территорию большой площади, поэтому их часто монтируют в ТРЦ, в школах, офисных помещениях и других учреждениях с целью обеспечить их безопасность от проникновения посторонних лиц.
Да, об использовании беспроводных датчиков движения для охраны знают все. Но сфера их применения не ограничивается лишь контролем за жилыми и коммерческими помещениями. Сейчас такие девайсы широко распространены и устанавливаются даже там, где не требуется особой охраны. Зачем? Ответ прост: для управления освещением.
Наверняка вы сталкивались с ситуацией, когда в темное время суток необходимо пройти в другую комнату или во двор частного дома. Причем делать это приходится в потемках, поскольку выключатель находится далеко от вас. Именно в подобных ситуациях и пригодится датчик движения. Благодаря чувствительным элементам он распознает движение в диапазоне видения и автоматически включит свет.
Для внешнего освещения также могут применяться беспроводные уличные датчики движения. Тогда, возвращаясь вечером домой, вам не придется преодолевать путь от калитки от входных дверей, подсвечивая себе фонариком.
На современном рынке охранных приборов представлен большой ассортимент подобных устройств. Самыми востребованными по праву считаются 4 вида:
- акустические (звуковые) — активация происходит при распознавании шума. Но источником шума может оказаться не только человек., но и любой подвижный объект: устройство отреагирует и на него;
- инфракрасные — распознают тепло, излучаемое живыми объектами. Включаются, если в их диапазоне появляется движущаяся фигура, в том числе — крупное животное;
- микроволновые (СВЧ) — излучают микроволны, проходящие через незначительные преграды для обнаружения движущихся объектов. Преимущество такого девайса для охраны дома заключается в том, что его можно монтировать даже перед препятствиями;
- комбинированные — сочетают несколько принципов распознавания, существенно повышая точность реакции прибора. Оптимальный вариант для установки на улице, где, кроме людей, могут оказаться животные и другие объекты.
Выбираем датчик движения: основные советы
Выбирая прибор, следует учитывать, в каких условиях он будет эксплуатироваться. Так, ультракрасный девайс — хороший вариант для офисов, квартир и домов, но не для уличного использования.
Для охраны помещений, где хранятся ценные вещи, стоит приобрести комбинированные гаджеты, в которых объединены 2-3 технологии распознавания. Они стоят существенно дороже, зато точно обеспечат сохранность всего, что хранится в помещении.
Также рекомендуем учитывать угол обзора и радиус действия. Первая характеристика отвечает за отсутствие «слепых» зон, а вторая — за дальность распознавания. Лучше всего приобретать гаджеты с максимальными показателями.
Для уличной эксплуатации стоит остановиться на покупке прибора с пыле- и влагозащитой. Это убережет его от воздействия погодных условий. Уместной будет и функция защиты от животных, которая предотвратит срабатывание датчика на мелких животных.
Неправильная стратегия — покупка самой дешевой модели, поскольку в таком случае никто не гарантирует вам бесперебойную работу устройства. Рекомендуем покупать продукцию исключительно проверенных производителей, хорошо зарекомендовавших себя на рынке. Обычно они предоставляют гарантию, так что вы будете уверены в качестве своей покупки.
Источник: торговая площадка Zakupka.com
Виды датчиков движения и особенности их функционирования
Ключевым устройством в системах охранной сигнализации является датчик движения. Это приспособление, которое различными способами определяет на контролируемой территории.
В зависимости от сложности прибора или системы охраны и способа подключения применяются различные функции датчика движения:
- Включение светозвуковой тревожной сигнализации;
- Передача сигнала о несанкционированном проникновении на пульт охраны;
- Активизация системы видеозаписи;
- Передача сигнала на мобильное устройство связи владельцу.
- Включение освещения в охраняемом помещении.
Последняя функция экономии электроэнергии часто используется в системах освещения «умного дома» как для придомовой территории, так и для помещений.
[contents]Основные технические и эксплуатационные характеристики
При выборе датчика движения следует обратить внимание на следующие характеристики прибора:
- Потребление тока;
- Рабочее напряжение;
- Тип релейного контакта:
- Нормально замкнутый;
- Нормально разомкнутый;
- Рабочие характеристики – температурный и влажностный режим функционирования.
Основными параметрами, по которым определяется эффективность устройства, являются дальность зоны обнаружения и угол обзора.
Разновидности и принцип действия
По принципу обнаружения различают следующие виды датчиков движения:
- Инфракрасные;
- Ультразвуковые;
- Микроволновые;
- Гибридные.
Инфракрасные
Наиболее распространенные, дешевые и простые в использовании приборы. Принцип их действия основан на восприятии изменения теплового фона, в контролируемом помещении, пироэлектрическими сенсорами. ИК детекторы, фиксирующие движение при помощи оптической системы, именуемой линза Френеля. При движении теплого объекта линза фокусирует ИК излучение на разных участках пироэлектрического сенсора.
Активные ИК датчики действуют по иному принципу. Они состоят из двух приборов, которые имеют как принимающие, так и генерирующие ИК лучи приспособления. Объект находящийся между ними изменяет температуру входящего луча, что и вызывает срабатывание сигнала тревоги. Такие приборы обычно используются для охраны периметров.
Особенности функционирования – высокая чувствительность к естественным изменениям теплового фона в помещении делает необходимость тонкой настройки прибора. к звуковым и вибрационным влияниям.
Ультразвуковые
Принцип действия основан на восприятии радиоволн отраженных от объекта, движущегося в зоне обнаружения. В самом приборе имеется как генератор, так и приемник электроколебаний. Высокочастотный ультразвук, который используется в различных моделях УЗ детекторов, находится в диапазоне 30-40 кГц. Несмотря на то, что ухо неспособно услышать такие колебания, при использовании этих приборов следует учитывать не только восприимчивость человека, но и наличие в помещении животных которым такая частота может принести вред.
Такие датчики инертны к ИК тепловому излучению приборов, бытовым и промышленным звукам. Однако их рекомендуется использовать исключительно в отапливаемом помещении, так как большинство моделей чувствительны к резким перепадам температур и колебаниям влажности. При выборе места установки следует учитывать, что некоторые строительные материалы и стекла «прозрачны» для ультразвука и ложное срабатывание может вызвать объект, находящийся в соседнем помещении.
Микроволновые
Принцип основан на эффекте Допплера. Прибор сочетает генератор микроволнового излучения и его приемник. Срабатывание происходит при искажении принимаемых волн объектом, появившемся в зоне излучения. По функциональности и области применения аналогичны УЗ детекторам. Частота излучения 2,2 ГГц.
Особенности подключения
Независимо от типа обнаружения подключение датчиков движения в систему сигнализации следующим способом.
На клеммной колодке датчика обычно расположены 6 контактов. Два из них маркируются 12V с обозначениями «+» и «-», на них подается питание. Далее пара контактов «TAMPER» эти контакты используются для определения вскрытия корпуса прибора. Пара контактов «RELAY» подключаются в шлейф контроллера охранной сигнализации с учетом зон обнаружения.
Если необходимо подключение нескольких приборов, то питание подается параллельно – каждый датчик должен быть подключен к блоку питания по отдельной линии энергоснабжения. TAMPER и RELAY могут подключаться последовательно, при этом на последнем устройстве необходима установка оконечного резистора. Его номинал может быть различным в зависимости от характеристик оборудования.
Подсоединение датчиков движения, производится намного проще. Они имеют только три контакта, которые подключаются следующим способом:
Способы расположения и правила установки
Детекторы движения, в зависимости от , имеют следующие особенности расположения:
- Настенные;
- Потолочные;
- Для скрытого монтажа в подвесных потолках.
Кроме моделей для использования в помещении выпускают изделия уличного исполнения, имеющие влаго- пыленепроницаемый корпус, способные функционировать в широком диапазоне температур.
Существует несколько правил, которых необходимо придерживаться при установке детекторов движения. Нельзя устанавливать датчики движения вблизи климатических устройств, вытяжек естественной или искусственной системы вентиляции и обогревательных приборов. Конвекционные и воздушные потоки будут создавать помехи в работе. Для предотвращения влияния на прибор вибрации место монтажа необходимо выбирать на несущих или капитальных конструкциях сооружения. Следует избегать расположения в местах, освещенных прямыми солнечными лучами длительное время, у некоторых устройств существует вероятность засветки чувствительных детекторов.
Дальность зоны обнаружения находится в обратной пропорциональности углу обзора.
Производители выпускают множество датчиков движения, имеющих различные принципы действия и функциональные возможности. Подбор оптимального оборудования довольно сложная задача, на которую влияют множество факторов. Эта статья поможет в создании надежной системы охранной сигнализации.
микроволновый и беспроводной уличный прибор, встроенные ИК-варианты и миниатюрные ультразвуковые изделия
В современном мире все большую популярность приобретают «умные» технологии, которые призваны частично заменять человека, предугадывая его желания либо помогая в их реализации, либо, наоборот, препятствуя злому умыслу. Датчик движения – механизм, который стал стремительно набирать популярность лишь в последнее десятилетия, но сегодня им уже оснащено большинство подъездов, понемногу он стал интересовать даже частных потребителей.
Что это такое?
Современный датчик движения обычно выглядит как небольшой пластиковый корпус округлой формы, который крепится на видном месте (чтобы и самому «видеть» происходящее вокруг). Его главной задачей является определение движения в наблюдаемом секторе с целью заранее запрограммированных дальнейших действий. Ярким примером может послужить автоматический включатель света на первых этажах подъездов многоквартирных домов – заметив, что кто-то показался поблизости, он зажигает лампочку. На самом же деле первоначально такая техника появилась у охранных агентств, и там она зажигала другие лампочки – на пульте вызова по тревоге.
Современные датчики организованы по-разному, факт движения они определяют каждый по-своему. У каждого из способов определения возникшего присутствия есть свои преимущества и недостатки. Класс такой техники тоже может отличаться в зависимости от стоимости и потребностей покупателя. Некоторые приборы реагируют только на весьма заметное движение, их используют в том случае, если движущийся объект, скорее всего, не станет прятаться, и даже может специально привлекать внимание датчика, зная о его наличии.
Другие модели, разрабатываемые обычно для использования в сфере безопасности, напротив, имеют высочайшую чуткость и реагируют на малейшее изменение окружающей обстановки. Такую высокоточную аппаратуру принято называть датчиками присутствия.
Назначение
Если вам кажется, что в своей жизни вы никогда или почти никогда не сталкивались с датчиками движения, то тут вы сильно ошибаетесь – они окружают современного человека. В наши дни датчики движения встроены даже в некоторые современные гаджеты, не говоря уж о тех же автомобилях – не только потенциальных беспилотных, но и пилотируемых, оснащенных парктрониками. Датчик движения есть в любом супермаркете, где двери перед вами открываются автоматически, и в любом подъезде, где также автоматически включается свет. Подобной аппаратурой массово пользуются как охранники складов и магазинов, так и военные, а также люди, работающие в сфере авиации.
Хронологически первое применение датчика движения – это защита от несанкционированного проникновения. Нет необходимости расставлять наблюдательные посты с живыми людьми, равно как и сильно снижается потребность отслеживать мониторы с отображением камер видеонаблюдения – во всех случаях есть вероятность, что человеческий фактор позволит охранникам пропустить факт нарушения. Датчик же, фиксируя перемещение на территории, где никого не должно быть, способен мгновенно передать сигнал на пульт, что позволяет меньшему количеству охранников точечно реагировать на существующие проблемы, а не бороться с ними превентивно, что помогает сократить штат сотрудников.
Если первоначально защита от проникновения при помощи датчиков стоила очень дорого и использовалась только крупными предприятиями, то с удешевлением подобной аппаратуры она понемногу становится массовой. Снижение стоимости происходит за счет того, что уже не обязательно нужен специальный пульт – современные модели отправляют тревожное сообщение в SMS-сообщении или на электронную почту, их очень легко подключить. Благодаря этому сравнительно небольшая охранная структура сегодня может вести одновременное наблюдение за десятками подопечных объектов, даже не будучи на месте. Современная система безопасности не только срочно зовет на помощь, но и способна оборонять свою территорию самостоятельно – она может автоматически блокировать замки, отключать освещение и технику, включать звуковую сигнализацию на месте.
Другой популярной сферой применения является автоматизация света. Не всегда удобно искать выключатель для самостоятельного включения, например, в подъезде вы уже выйдете на свет, минуя потенциально опасные ступеньки, пока доберетесь до него, или не сможете выключить свет после себя, если вы спускались. На большом складе выключатели могут быть разбросаны повсеместно, но работающий здесь человек, например, постоянно имеет занятые руки, поэтому ему просто неудобно. В каких-нибудь общественных местах вы, случайный посетитель, можете просто не знать, где находится выключатель, или не желать его трогать, сомневаясь в чистоте. Во всех случаях датчик движения, обнаружив активность, заставит свет зажечься автоматически.
Раньше многие из этих проблем решались радикальным способом, когда в потенциально популярных местах освещение не гасилось никогда, но датчик движения помогает существенно сократить затраты на электроэнергию, используя ее только тогда, когда в этом есть очевидная необходимость.
В последние годы растет популярность использования датчика движения и в еще одной сфере – контроле климата. В этом случае принцип действия очень похож на аналогичный, используемый при автоматическом включении света – техника автоматически реагирует на появление людей и меняет схему своей работы в соответствии с установленной программой. Например, в летнее время кондиционер может интенсивно охлаждать помещение только в том случае, если есть для кого, в то же время зимой теплый пол или обогреватель при отсутствии людей могут поддерживать температуру минимального комфорта, полноценно включаясь лишь при появлении посетителей.
Мест потенциального применения климатического контроля по датчику движения заметно меньше, но и электричества такая техника потребляет в десятки и сотни раз больше, чем обыкновенная лампочка, так что выгода от использования технологии очевидна.
Виды и принцип действия
Работа любого датчика движения базируется на улавливании волн определенного типа, но одни из них улавливают только посторонние волны и называются пассивными, другие же сами излучают эти волны и оценивают их отражение от окружающих объектов, именуясь активными. Существует еще понятие комбинированного датчика, когда источник и улавливатель волн располагаются в отдельных корпусах, составляя целостную систему. Ни один вид датчика не является стопроцентно надежным – в зависимости от используемого вида волн агрегат способен и на ложную тревогу, и на отсутствие срабатывания в ситуации, когда все основания для этого были. Для устранения проблемы многие производители пытаются объединить два типа волн в одном приборе, но и это может стать проблемой, если устройство, среагировав лишь по одному типу волн, не посчитает это поводом для тревоги. Рассмотрим каждый из типов волн, которые могут быть использованы.
- Инфракрасные (ИК) датчики в пассивном исполнении считаются одними из самых простых и доступных, поэтому составляют добрую половину всех датчиков движения в мире. Такой агрегат реагирует на тепловое излучение, обычно предполагается, что со всех сторон он получает примерно одинаковое количество тепловой энергии. При этом чувствительная зона разделена на несколько секторов, а механизм сравнивает их показатели в реальном времени. Человек, выделяющий тепло всегда, не может подойти к датчику со всех сторон сразу, поэтому при его появлении в зоне наблюдения один из секторов начинает получать больше инфракрасного излучения, и механизм срабатывает.
- Ультразвуковые датчики практически всегда активны, они используют ту же принципиальную схему работы, которой пользуется каждая летучая мышь. По сути, это радар – он посылает сигнал (фактически, звуковой, только мы его не слышим) и улавливает его отражение с дальнейшим анализом. Если движения нет, сигнал возвращается всегда одинакового вида, а вот при любом передвижении объектов появляются отличия.
- Радиоволновые (томографические, микроволновые) датчики по принципу работы очень напоминают ультразвуковые, только используют иной тип сигнала – радиоволны. В отличие от ультразвука, радиоволна отражается только от металлических препятствий, а вот сквозь стены и мебель проходит свободно, поэтому прибор способен контролировать движения даже в соседних помещениях. Такой вариант особенно полезен для охраны крупных неосвещенных складов.
- Фотоэлектрические датчики часто еще называют лазерными, хотя на самом деле они используют инфракрасное излучение. От обычного ИК-датчика пассивного типа их отличает то, что они как раз активны. Такой агрегат не покрывает все пространство, он лишь отмечает невидимую линию, которую нельзя пересекать. Если нарушитель разорвет первоначальную траекторию линии излучения и ее отражение будет принято в измененном виде, датчик сработает. Подобную технологию можно увидеть на большинстве турникетов в метро или других общественных местах – когда вы подносите билет к валидатору, блокировка турникета на несколько секунд отключается, даже если вы пересечете грань.
Помимо этого, датчики движения классифицируются еще по ряду признаков. Так, уличные модели должны быть защищены от тех же осадков, для комнатных вариантов – это необязательно. Стандартный настенный датчик обычно довольно маленький, пример его размера – типичный подъездный датчик для включения света. При этом те модели, что не должны бросаться в глаза, могут быть совсем миниатюрными и встроенными, скажем, в подрозетник.
Последний вариант хорош еще и тем, что электрическая энергия попадает на него напрямую, это отличная характеристика для климатической техники – если розетка все равно всегда занята кондиционером, можно включать и выключать не климатическую технику, а именно розетку.
Проводные модели датчиков требуют обязательного проводного подключения к той технике, которой они отдают команду в случае обнаружения движения. Раньше даже в целях безопасности использовались именно проводные датчики, сегодня же повышенным спросом пользуются беспроводные – они оснащаются сим-картой и «общаются» с подопечными приборами через GSM или более современные сети. Такие датчики более автономные, допускают их периодическое перемещение с места на место.
Советы по выбору
Конкретных советов относительно выбора той или иной модели в мире датчиков движения просто не может быть – они все разные и все по-своему хороши, поэтому определяться стоит, отталкиваясь от того, какие потребности заявлены и какие возможности ожидаются от купленного прибора.
- С выбором типа прибора следует определяться исходя из характеристик каждого типа. Если вы бытовой пользователь и хотите поставить в квартире или подъезде датчик для включения света, можно взять даже простой инфракрасный. Если наблюдаемая территория открытая, но в тени деревьев, которые могут качаться на ветру и делают прогрев воздуха неравномерным, доверять датчику только с таким типом определения движения не стоит. Если же речь идет об охране не столько любых подступов к территории, сколько самого входа на нее, то, как и в метро, ориентируйтесь на ультразвуковые агрегаты.
- Комнатные устройства обычно стоят дешевле, но пытаться использовать их на улице не следует. В первую очередь механизм, скорее всего, не будет защищен от низких температур и может прийти в негодность при первых заморозках. Кроме того, типичные уличные устройства рассчитаны на крепеж не только в углу, но даже и на шесте, поэтому обзор у них часто расширенный – в их поле действия попадает больше объектов.
- Проводное подключение датчика к чему-либо имеет смысл лишь в том случае, если он расположен в помещении, да еще и в непосредственной близости от остальной связанной техники. Проводка остается одним из наиболее надежных способов передачи сигнала, но на большом расстоянии с ней просто неудобно возиться, кроме того, если датчик должен быть скрытым, придется найти способ скрывать и провода. В условиях улицы для кабеля дополнительную опасность могут представлять погодные условия – ветром шнур может порвать, от влаги его может закоротить. По этой причине потребители все чаще выбирают технику, рассчитанную на беспроводные способы связи – тот же Wi-Fi или GSM.
Такое решение позволяет свободно перемещать датчик в пространстве, а также оператору быть в курсе происходящего, где бы он не находился, благодаря телефону или оповещениям на электронную почту.
- Для датчика движения принципиальную важность приобретает безотказность его работы – это особенно важно, если он непрерывно отвечает именно за безопасность. Впрочем, даже свет, который должен зажигаться автоматически, но делает это через раз или вовсе перестал реагировать на присутствие человека, тоже разочаровывает. Обычно нельзя заранее предугадать, насколько качественным и долговечным будет выбранный экземпляр. Но такие компании, как Legrand, Iek, Sonoff наиболее часто собирают положительные отзывы о своей продукции как о надежной и несклонной к поломкам.
Как установить?
Во многих случаях монтаж прибора осуществляется по аналогичной схеме с установкой обычного электрического выключателя. В идеале устанавливать такой прибор должны профессионалы, но при наличии соответствующих знаний и опыта справиться с задачей вполне способен и хозяин помещения. В подробностях схема монтажа выглядит примерно следующим образом:
- электроэнергия в сети отключается во избежание чрезвычайных происшествий;
- на приборе есть защитная крышка (обычно сзади) – ее снимают, извлекая контакты;
- некоторые модели датчиков движения содержат в инструкции рекомендации по установке – если такие есть, следует изучить их и дальше действовать в соответствии с предписаниями и обозначениями;
- через распределительную коробку устройство подключается к общедомовой электропроводке.
Последний этап – это детальная настройка параметров реагирования прибора и проверка его работоспособности. При неправильно выбранном месте установки или неточной настройке возможен низкий уровень эффективности работы прибора, в этом случае следует отыскать причину неудовлетворительного результата и устранить проблему, даже если это предполагает демонтаж прибора и его установку с нуля в другом месте.
Как настроить параметры?
Настройка параметров может отличаться в зависимости от типа прибора, но в целом она подробно расписана в инструкции и может быть должным образом выполнена без посторонней помощи. При выборе значений каждого из параметров вы должны ориентироваться на специфику той территории, которая находится в поле зрения датчика – максимальная чувствительность уместна лишь в том случае, если речь идет о помещении, в котором не бывает сквозняков и игры света и тени. В противном случае ваше новое приобретение будет срабатывать даже тогда, когда в этом не будет необходимости – например, свет будет включаться для мух или случайно забредшего на территорию кота.
Первым чаще всего выставляется показатель времени. Для большинства типичных недорогих датчиков для включения света – это мера предосторожности от лишних срабатываний. Предполагается, что даже при мгновенном резком перемещении такой прибор не сработает – он отреагирует лишь в том случае, если движение фиксируется на протяжении нескольких секунд. В зависимости от размеров территории вы можете определить, насколько сильно нужно активничать, чтобы привлечь внимание датчика.
Другой важный параметр – чувствительность. При высоком значении чувствительности прибор немедленно реагирует на малейшее движение, которое способен уловить, снижение этого показателя позволяет сильно уменьшить количество ложных срабатываний. Как показывает практика, с первого раза угадать с чувствительностью обычно не получается – потребитель хочет выжать максимум из покупки, из-за чего она реагирует даже на незначительные раздражители. В среднем правильные настройки устанавливаются где-то с третьего раза. Если прибор относится к уличным, а погодные условия (температура или уровень освещенности) в силу аналогии с используемыми лучами агрегата способны влиять на качество работы датчика.
Этот показатель тоже нужно настраивать. Таким образом, хотя бы несколько раз в год в настройки необходимо вносить изменения, связанные с сезонным изменением условий окружающей среды.
О том, как правильно настроить датчики движения, смотрите в следующем видео.
Датчик движения объемный. Виды датчиков движения и особенности их функционирования
Датчик движения для включения света: виды, выбор, схемы
Включать освещение в некоторых помещениях или на улице на весь темный период неразумно. Чтобы свет горел только тогда когда нужно, в цепь питания светильника ставят датчик движения. В «нормальном» состоянии он разрывает цепь питания. При появлении в его зоне действия какого-то движущегося предмета, контакты замыкаются, освещение включается. После того, как объект пропадет из зоны действия, свет выключается. Такой алгоритм работы отлично показал себя в уличном освещении, в освещении подсобных помещений, коридоров, подвалов, подъездов и лестниц. В общем, в тех местах, где люди появляются только периодически. Так что для экономии и удобства лучше поставить датчик движения для включения света.
Виды и разновидности
Содержание статьи
Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации. В первую очередь надо смотреть где может устанавливаться устройство.
Датчик движения для включения света нужен не только на улице
Уличные датчики движения имеют высокую степень защиты корпуса. Для нормальной эксплуатации на открытом воздухе берут датчики с IP не ниже 55, но лучше — выше. Для установки в доме можно брать IP 22 и выше.
Тип питания
Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты :
Самая многочисленная группа — проводные для подключения к 220 В. Беспроводных меньше, но их тоже достаточно. Они хороши если включать надо освещение, работающее от низковольтных источников тока — аккумуляторных или солнечных батарей, например.
Способ определения наличия движения
Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:
- Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
- Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено.
Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком
- Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают/размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
- Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяют редко, так как на ультразвук могут реагировать животные, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не принесет.
Разное исполнение, но цвет, в основном, белый и черный
- Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.
Чаще всего для включения света на улице или дома используют инфракрасные датчики движения. Они имеют невысокую цену, большой радиус действия, большое количество регулировок, которые помогут настроить его. На лестницах и в длинных коридорах лучше поставить датчик с ультразвуком или микроволновой. Они в состоянии включить освещение даже если вы еще далеко от источника света. В охранных системах рекомендованы к установке микроволновые — они обнаруживают движение даже за перегородками.
Технические характеристики
После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.
В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания
Угол обзора
Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.
В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора
Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.
Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.
Дальность действия
Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.
Дальность действия выбирайте с запасом
Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.
Мощность подключаемых светильников
Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.
Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный
Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.
Способ и место установки
Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:
- Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
- на потолке;
- на стене.
Вид датчика движения по внешнему виду не определишь, можно лишь понять на потолке он устанавливается или на стене

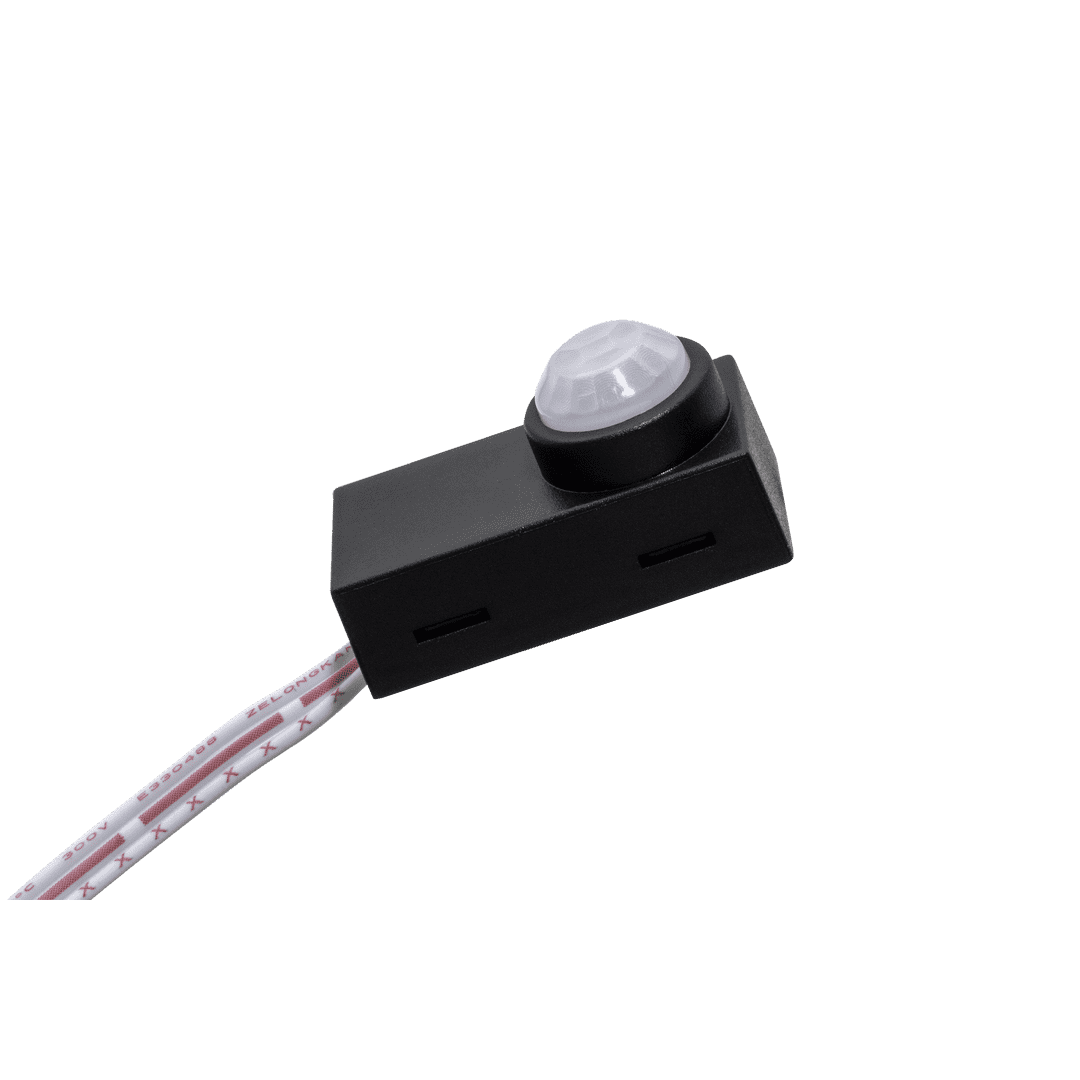

- Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.
Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.
Дополнительные функции
Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.
Это все функции, которые могут быть полезны. Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции.
Где разместить
Установить датчик движения для включения освещения надо правильно — чтобы работал он корректно, придерживайтесь определенных правил:
В больших помещениях устройство лучше устанавливать на потолке. Его радиус обзора должен быть 360°. Если датчик должен включать освещение от любого движения в помещении, его устанавливают по центру, если контролируется только какая-то часть, расстояние выбирается так, чтобы «мертвая зона» бала минимальной.
Датчик движения для включения света: схемы установки
В самом простом случае датчик движения подключается в разрыв фазного провода, который идет на лампу. Если речь идет о темном помещении без окон, такая схема работоспособна и оптимальна.
Схема включения датчика движения для включения света в темном помещении
Если говорить конкретно о подключении проводов, то фаза и ноль заводятся на вход датчика движения (обычно подписаны L для фазы и N для нейтрали). С выхода датчика фаза подается на лампу, а ноль и земля на нее берем со щитка или с ближайшей распределительной коробки.
Если же речь идет об уличном освещении или включении света в помещении с окнами, надо будет или ставить датчик освещенности (фотореле), или устанавливать на линии выключатель. Оба устройства предотвращают включение освещения в светлое время суток. Просто одно (фотореле) работает в автоматическом режиме, а второе включается принудительно человеком.
Схема подключения датчика движения на улице или в помещении с окнами. На месте выключателя может быть фотореле
Ставятся они также в разрыв фазного провода. Только при использовании датчика освещенности, его надо ставить перед реле движения. В таком случае оно будет получать питание только после того как стемнеет и не будет работать «вхолостую» днем. Так как любой электроприбор рассчитан на определенное количество срабатываний, это продлит срок эксплуатации датчика движения.
Все описанные выше схемы имеют один недостаток: освещение нельзя включить на длительное время. Если вам надо вечером проводить какие-то работы на лестнице, вам придется все время двигаться, иначе периодически свет будет отключаться.
Схема подключения датчика движения с возможностью длительного включения освещения (в обход датчика)
Для возможности длительного включения освещения, параллельно с детектором устанавливается выключатель. Пока он выключен, датчик в работе, свет включается когда он срабатывает. Если вам надо включить лампу на длительный период, щелкаете выключателем. Лампа горит все время, пока выключатель снова не будет переведен в положение «выключено».
Регулировка (настройка)
После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика движения типа ДД со встроенным датчиком освещенности, так как они чаще всего ставятся в частных домах для автоматизации уличного освещения.
Угол наклона
Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.
Регулировка датчика движения начинается с выбора угла наклона
Оптимальная высота установки датчика движения — около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство. Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа. Несложно, но муторно.
Чувствительность
На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).
В основном, регулировки выглядят так
Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.
Время задержки
У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставлять его надо все также — поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).
Время свечения или время задержки — выбираете как вам больше нравится
Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.
Уровень освещенности
Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.
Находится они могут на лицевой или тыльной стороне корпуса
При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.
Вот теперь можно считать, что реле движения настроено.
stroychik.ru
Виды датчиков движения и особенности их функционирования
Ключевым устройством в системах охранной сигнализации является датчик движения. Это приспособление, которое различными способами определяет на контролируемой территории.
В зависимости от сложности прибора или системы охраны и способа подключения применяются различные функции датчика движения:
- Включение светозвуковой тревожной сигнализации;
- Передача сигнала о несанкционированном проникновении на пульт охраны;
- Активизация системы видеозаписи;
- Передача сигнала на мобильное устройство связи владельцу.
- Включение освещения в охраняемом помещении.
Последняя функция экономии электроэнергии часто используется в системах освещения «умного дома» как для придомовой территории, так и для помещений.
Основные технические и эксплуатационные характеристики
При выборе датчика движения следует обратить внимание на следующие характеристики прибора:
- Потребление тока;
- Рабочее напряжение;
- Тип релейного контакта:
- Нормально замкнутый;
- Нормально разомкнутый;
- Рабочие характеристики – температурный и влажностный режим функционирования.
Основными параметрами, по которым определяется эффективность устройства, являются дальность зоны обнаружения и угол обзора.
к оглавлению ↑Разновидности и принцип действия
По принципу обнаружения различают следующие виды датчиков движения:
- Инфракрасные;
- Ультразвуковые;
- Микроволновые;
- Гибридные.
Инфракрасные
Наиболее распространенные, дешевые и простые в использовании приборы. Принцип их действия основан на восприятии изменения теплового фона, в контролируемом помещении, пироэлектрическими сенсорами. ИК детекторы, фиксирующие движение при помощи оптической системы, именуемой линза Френеля. При движении теплого объекта линза фокусирует ИК излучение на разных участках пироэлектрического сенсора.
Активные ИК датчики действуют по иному принципу. Они состоят из двух приборов, которые имеют как принимающие, так и генерирующие ИК лучи приспособления. Объект находящийся между ними изменяет температуру входящего луча, что и вызывает срабатывание сигнала тревоги. Такие приборы обычно используются для охраны периметров.
Особенности функционирования – высокая чувствительность к естественным изменениям теплового фона в помещении делает необходимость тонкой настройки прибора. к звуковым и вибрационным влияниям.
к оглавлению ↑Ультразвуковые
Принцип действия основан на восприятии радиоволн отраженных от объекта, движущегося в зоне обнаружения. В самом приборе имеется как генератор, так и приемник электроколебаний. Высокочастотный ультразвук, который используется в различных моделях УЗ детекторов, находится в диапазоне 30-40 кГц. Несмотря на то, что ухо неспособно услышать такие колебания, при использовании этих приборов следует учитывать не только восприимчивость человека, но и наличие в помещении животных которым такая частота может принести вред.
Такие датчики инертны к ИК тепловому излучению приборов, бытовым и промышленным звукам. Однако их рекомендуется использовать исключительно в отапливаемом помещении, так как большинство моделей чувствительны к резким перепадам температур и колебаниям влажности. При выборе места установки следует учитывать, что некоторые строительные материалы и стекла «прозрачны» для ультразвука и ложное срабатывание может вызвать объект, находящийся в соседнем помещении.
к оглавлению ↑Микроволновые
Принцип основан на эффекте Допплера. Прибор сочетает генератор микроволнового излучения и его приемник. Срабатывание происходит при искажении принимаемых волн объектом, появившемся в зоне излучения. По функциональности и области применения аналогичны УЗ детекторам. Частота излучения 2,2 ГГц.
к оглавлению ↑Особенности подключения
Независимо от типа обнаружения подключение датчиков движения в систему сигнализации следующим способом.
На клеммной колодке датчика обычно расположены 6 контактов. Два из них маркируются 12V с обозначениями «+» и «-», на них подается питание. Далее пара контактов «TAMPER» эти контакты используются для определения вскрытия корпуса прибора. Пара контактов «RELAY» подключаются в шлейф контроллера охранной сигнализации с учетом зон обнаружения.
Если необходимо подключение нескольких приборов, то питание подается параллельно – каждый датчик должен быть подключен к блоку питания по отдельной линии энергоснабжения. TAMPER и RELAY могут подключаться последовательно, при этом на последнем устройстве необходима установка оконечного резистора. Его номинал может быть различным в зависимости от характеристик оборудования.
Подсоединение датчиков движения, производится намного проще. Они имеют только три контакта, которые подключаются следующим способом:
к оглавлению ↑Способы расположения и правила установки
Детекторы движения, в зависимости от , имеют следующие особенности расположения:
- Настенные;
- Потолочные;
- Для скрытого монтажа в подвесных потолках.
Кроме моделей для использования в помещении выпускают изделия уличного исполнения, имеющие влаго- пыленепроницаемый корпус, способные функционировать в широком диапазоне температур.
Существует несколько правил, которых необходимо придерживаться при установке детекторов движения. Нельзя устанавливать датчики движения вблизи климатических устройств, вытяжек естественной или искусственной системы вентиляции и обогревательных приборов. Конвекционные и воздушные потоки будут создавать помехи в работе. Для предотвращения влияния на прибор вибрации место монтажа необходимо выбирать на несущих или капитальных конструкциях сооружения. Следует избегать расположения в местах, освещенных прямыми солнечными лучами длительное время, у некоторых устройств существует вероятность засветки чувствительных детекторов.
Дальность зоны обнаружения находится в обратной пропорциональности углу обзора.
Производители выпускают множество датчиков движения, имеющих различные принципы действия и функциональные возможности. Подбор оптимального оборудования довольно сложная задача, на которую влияют множество факторов. Эта статья поможет в создании надежной системы охранной сигнализации.
ohranivdome.net
Современные датчики движения для охраны периметра дачи
Вы находитесь здесь: Главная страница » Системы охраны и контроля доступа » Охранные датчики
Любая автоматизированная система охраны опирается в первую очередь на различные устройства оповещения, способные определить и локализовать зону нарушения, тем самым позволяя охране оперативно отреагировать. Задача обеспечения надежной защиты объема периметра современной охранной системы во многом ложится на разнообразные датчики движения.Учитывая важность датчиков движения при охране периметра, давайте рассмотрим их более подробно.
Основной принцип действия извещателей
Без разницы, будь то инфракрасный датчик, лазерный, радиоволновой, лучевой или секторный. Принцип действия у них схожи. Имеется передатчик, который посылает сигнал в заданном направлении, и приемник, который получает отраженный от какого-нибудь препятствия сигнал. По тому, как меняется получаемый сигнал во времени, как меняются его параметры (фаза, частота, амплитуда и т.д.) делается вывод о наличии посторонних предметов в зоне наблюдения, точнее о наличии движения или пересечения объектом зоны наблюдения.
Приемное и передающее устройство могут конструктивно располагаться в одном корпусе, тогда обрабатываются отраженные сигналы, датчик работает в заданном секторе и у него имеется ограничение по дальности.
Во втором случае передатчик и приемник разнесены между собой. Наблюдается при этом пространство между ними строго по прямой, или в некоторая зона, которая охватывает прилегающий сектор наблюдения.
Кроме этого, с помощью этих датчиков могут определяться различные параметры объекта, его размеры, скорость перемещения и даже температура. Если вы завели собаку, например, ротвейлера, то эти датчики можно настроить таким образом, чтобы они не срабатывали на его присутствие.Однако такое не получится с более крупными собаками — среднеазиатской овчаркой и кавказцем.
Как уже говорилось, есть три основных случая, по которому можно судить о передвижениях объекта в зоне действия датчика.
- Прерывание луча, сигнала между приемником и передатчиком (лучевые, лазерные датчики, работающие в инфракрасном и радиодиапазоне).
- Изменение характеристик сигнала, прямого ил отраженного (радиоволновые датчики).
- Деформации ограждающих конструкций, вибрации (используются тензометрические системы, позволяющие с высокой точностью определить наличие деформации и ее характеристики).
Инфракрасные (ИК) датчики
Самый распространенный тип датчиков. При том, что инфракрасный свет не видим для глаза человека, он обладает всеми преимуществами видимого спектра: направленность, простота реализации излучателя и приемных устройств, применимость геометрической оптики при анализе сигнала. Кроме того, добавляется возможность определения температуры объекта по излучению ИК-света.
Всем известны ИК-датчики движения, располагаемые внутри помещения. Принцип их действия предельно прост. Он излучает в заданном направлении инфракрасный свет. Луч, отражаясь, попадает через специальную линзу сложной формы на принимающий фотоприемник. Если с течением времени сигнал в фотоприемнике изменяется, то делается вывод о наличии движения.
Такие датчики используются и на открытых пространствах, при этом корпус датчика дополнительно защищается от пыли и влаги, а так же учитывается пагубное влияние яркого дневного света и сторонних источников теплового излучения.
Достоинства:
- простота реализации, монтажа использования;
- охват большого сектора обзора, объемное детектирование;
- возможность фильтрации ложных сигналов исходя из параметров объекта.
Лучше всего использовать такие датчики для наблюдения за ограниченным пространством, небольшими площадями или помещениями. Подъезды, площадки, пространство перед воротами, дверями и т.п.
Недостатки
- из-за быстрого угасания полезной мощности ИК сигнала на расстоянии, ограничена дальность действия датчика;
- наличие тумана, дождя снега ухудшают эффективность датчика;
- наличие поверхностей плохо отражающих ИК-свет имеется возможность вывести датчик из строя или сделать его бесполезным.
Нередко для достижения большей эффективности и устранения основных врожденных недостатков используют комбинацию ИК-датчика с другими типами извещателей.
ИК барьеры
Если обычные ИК-датчики могут определить движение только в определенном секторе и расстоянии от точки установки , то для охраны продолжительных участков, периметров и оград применяются инфракрасные барьеры. Фактически это создание стены из сигнальных лучей, невидимых невооруженным глазом, о пресечении которых моментально становиться известно на пульте охраны.
Передатчик и приемник конструктивно находятся в отдельных корпусах. Они разводятся на большое расстояние и устанавливаются друг напротив друга в зоне прямой видимости. Если луч света между ними прерывается, подается сигнал о нарушении безопасности периметра.
Одного луча в большинстве случаев недостаточно, его можно легко перепрыгнуть или обойти. Барьер чаще состоит из двух и более лучей, расположенных на определенном расстоянии друг от друга. Высота или ширина зоны действия датчика значительно увеличивается.
Достоинства:
- простота конструкции;
- возможность полного охвата периметра путем установки датчиков на всех прямых участках и объединения их в единую систему наблюдения;
- возможность контроля над продолжительными участками ограждений.
Барьеры устанавливаются поверх заборов и других ограждающих конструкций с таким расчетом, чтобы увеличить пространство, находящееся под надзором. Особенно это важно на участках, где сложно наладить постоянное наблюдение в живую или посредством видеокамер.
Недостатки:
- снижение эффективности при дожде, густом снеге, тумане, в которых луч рассеивается;
- невозможность установки и усложнение всей системы детектирования при наличии препятствий в виде зеленных насаждений или элементов ландшафтного дизайна, перекрывающих прямую видимость;
- сложность в организации наблюдения не только поверх ограждающих конструкций, но и ниже.
Радиоволновые сенсоры
Основная проблема при использовании инфракрасного света — это рассеивание полезного сигнала различными погодными условиями: дождем, снегом, туманом и т.д. Обойти это ограничение помогают радиоволны сверх высоких частот, микроволновые, которые имеют большую длину, чем инфракрасное излучение.
Рассеивание у них меньше и они поддаются более тщательному анализу. Можно анализировать сдвиг фаз принимаемого сигнала, изменение амплитуды и частоты, возникающие при появлении в зоне наблюдения постороннего объекта, его перемещения.
Принципы действия и варианты использования радиочастотных датчиков идентичны уже описанным выше инфракрасным. Имеются и извещатели, оформленные конструктивно в одном корпусе с использованием отраженных сигналов и барьеры с лучами. При этом радиоволны СВЧ охватывают более широкую зону наблюдения. В дополнение к этому скажем об объемных датчиках, способных охватить круговой сектор наблюдения.
Достоинства:
- меньшее влияние оказывают на работу датчика погодные условия;
- лучшие характеристики в плане охвата большей территории одним датчиком;
- больше возможностей по фильтрации ложных сигналов.
Недостатки:
- большая потребляемая мощность;
- сложность изготовления и дороговизна.
Радиоволновые датчики легче скрыть от постороннего взгляда. Нередко их конструктивно изготавливают в виде различных элементов декора, например уличных, садовых светильников или элементов отделки зданий. Это значительно повышает защищенность всей охранной системы.
Проводные и беспроводные датчики
Все вышеперечисленные датчики движения можно приобрести с проводным подключением или же с беспроводным интерфейсом. В первом случае повышается надежность и долговечность системы, ее безотказность. Во втором случае с применением беспроводных технологий можно размещать датчики в труднодоступных местах или там где прокладка кабелей связи попросту невозможна технически или из соображений эстетики.
И инфракрасные датчики, и радиоволновые способны обходиться минимальным энергопотреблением и работать от аккумуляторных батарей до нескольких лет. Достигается это не только выбором маломощных компонентов, но и алгоритмом передачи данных на пульт управления. Например, извещатель может подавать сигнал только в случае обнаружения движений, иметь дополнительно запрограммированное расписание, согласно которому он активизируется только в нужное время суток или дни недели.
Тензометрические датчики движения и датчики вибраций
Отдельным классом сенсоров движения являются устройства, улавливающие деформации ограждающих конструкций или исходящие от них вибрации. По полученным данным можно определить нарушителя, который перелазит через ограду и подать сигнал тревоги на пульт охраны. Актуальность их использования зависит от ситуации и требует тщательного исследования с привлечением специалистов и специального измерительного оборудования.
Определиться с набором датчиков, необходимых для обеспечения безопасности периметра, можно только исходя из особенностей охраняемого объекта. Универсальных решений не существует и данный вывод обязательно будет звучать во всех материалах об охранных системах. Начиная с того, что датчики движения могут стоить от $1,5-2 и до нескольких тысяч, при этом имея значительный разбег технических характеристик и возможностей.
Если в дачном поселке отсутствует централизованная охрана, то это не беда. Сигнализация GSM для дачи оповестит вас о возникших проблемах и даст вам возможность оповестить соседей, если вы находитесь далеко.Можно ориентировочно оценить сумму, в которую может обойтись адекватная система охраны для объекта. Во всем мире в качестве отправной точки говориться, что охранная система, включая установку, компоновку и дальнейшее содержание (техническое обслуживание) объективно должна стоит не более 20% от стоимости охраняемого имущества. При этом имеется в виду не только базовая цена на все датчики, контроллеры и пульты правления, но и на их качественную установку, которая удваивает затраты на систему охраны.
И в завершении статьи предлагаем вам короткое видео, где изложены все основные принципы организации охраны периметра, будь это небольшой дачный участок или большая производственная территория.
keysafety.ru
Принцип срабатывания, чувствительность, оптические элементы, пироприемник и помехи, блок обработки, защита от помех, типичная модель
Детекторы движения это основа системы безопасности, их тип и технические характеристики определяют уровень ее эффективность и сложность несанкционированного проникновения.
Наиболее распространенными детекторами, применяемыми в системах сигнализации, являются пассивные инфракрасные датчики движения.
Их основная функция – объемный контроль охраняемого пространства всего помещения.
Содержание:
Принцип и условия срабатывания
Устройство регистрирует динамику изменения теплового излучения объекта и общего фона. Мониторинг осуществляется за определенный промежуток времени.
Для срабатывания необходимо совмещение определенных условий. Во-первых, изменение положения объекта в пространстве, контролируемом детектором.
Во-вторых, траектория должна проходить перпендикулярно направлению ИК-излучения, генерируемого устройством.
В-третьих, расстояние от источника излучения должно быть достаточным для его уровня восприятия, то есть он должен определить температурную разницу между объектом (с учетом одежды) и окружающим фоном.
Чувствительность
Основной сканирующий элемент устройства — пироприемник, имеет сдвоенную структуру, и поэтому в плоскости излучения происходит парное расщепление каждого луча.
Исходя из особенностей строения различных моделей инфракрасных датчиков движения, зоны чувствительности различных моделей могут иметь разную конфигурацию. Это могут быть точечные лучи, направленные в небольшой угловой сегмент, формирующие отдаленную точку детекции.
Несколько таких лучей расположенных, горизонтальной или вертикальной плоскости формируют «вертикальный барьер» или «сканирующую поверхность», она может быть горизонтальной или иметь наклон.
Одиночный широкий луч, испускаемый в горизонтальной, или вертикальной плоскости формирует «сканирующий занавес».
Мобильное видеонаблюдение может передавать данные через Wi-Fi, GSM, 3G и 4G сети или CDMA. При этом ключевым параметром, влияющим на эффективность работы системы, является скорость доступа к сети интернет.
Сигнал, который передают камеры, кодируется и преобразовывается в один из форматов поддерживаемый устройством. После чего записывается на HDD диск. Подробнее о системе записи видеонаблюдения читайте тут.
Кроме того, интенсивность генерируемого излучения влияет на протяженность сканируемой зоны срабатывания. Обзорный сектор может составлять от 300 до 1800 для настенных детекторов и круговой – 3600 для потолочных моделей. Так же возможна регуляция количества лучей, и угла их наклона, до 900.
Такое разнообразие обусловлено требованиями к эксплуатации в различных условиях и высоком уровне эффективности, который должен обеспечивать равномерную чувствительность детектора по всему охраняемому объему срабатывания.
Оптические элементы
Чувствительность детектора зависит от процента перекрытия площади луча. Соответственно на расстоянии 15-20 м для выявления объекта размером с человека необходим луч шириной не более 100.
Но при приближении к устройству уровень чувствительности будет возрастать, и с расстояния 5 м тревогу может поднять обычная мышь.
Для распределения равномерности чувствительных зон оптические элементы формируют несколько секторов излучения с различной шириной и направлением под разными углами. Само устройство, как правило, крепиться немного выше человеческого роста.
Следовательно, весь объем зоны обнаружения, разбит на несколько секторов, с различной степенью чувствительности лучей, подобранных таким образом, чтобы общая чувствительность устройства не изменялась от удаления или приближения к нему.
Проблема равномерности чувствительности пассивных ИК-датчиков движения, решается с помощью оптических рассеивателей.
Линза Френеля — это полимерная пластинка или полусфера, на поверхности которой отштампованы целиком или сегментарно призматические линзы. Этот элемент применяется в большинстве моделей, так как имеет ряд преимуществ, среди которых:
| |
Зеркальная оптика – применяет достаточно сложную систему зеркал со специальным покрытием (черное зеркало), сегменты расположены под различными углами для покрытия разного фокусного расстояния. |
Такая система может быть настроена более точно, что дает возможность увеличения ее чувствительности на дальних дистанциях до 60%. Кроме того, сегментная структура позволяет легче настроить защиту ближней «саботажной» зоны.
Использование триплексной технологии в зеркалах позволяет использовать инфракрасные датчики движения в помещениях, где есть домашние питомцы.
Современные высокоэффективные модели используют комбинацию обеих систем, где линза Френеля контролирует среднюю зону, а устройства зеркальной оптики дальние подходы и саботажную зону.
Пироприемник и помехи
Пироэлектрический преобразователь – это полупроводниковое устройство, которое способно регистрировать разницу в температурах и преобразовать ее в электрический импульс.
В таких датчиках используются пары, а в некоторых моделях две пары пироэлектрических элементов. Это позволяет снизить количество ложных срабатываний, которые вызывает простое повышение температуры в помещении.
В парных пироприемниках срабатывание происходит только когда пересекаются один из лучей, обработка происходит по дифференциальному алгоритму, вычитая сигнал одного пироэлемента из сигнала другого.
Основные виды помех, которые могут вызвать ложное срабатывание встраиваемых ИК датчиков движения:
- насекомые, попавшие внутрь или на корпус датчика;
- домашние животные;
- вибрации и сотрясения;
- радио и электромагнитные помехи;
- направленные и яркие источники света;
- кондиционеры, батареи, тепловые завесы и другое климатическое оборудование;
- частичное отражение ИК-лучей от внутренней поверхности устройства;
- нагревание внутренних деталей детектора.
Блок обработки
Аналоговое, цифровое или комбинированное устройство, обеспечивающее обработку поступающих от прироприемника сигналов с целью выделения импульса, вызванного нарушителем, из общего потока помех.
Алгоритм обработки основан на анализе формы, длительности и величины сигнала. Сигнал от человеческой фигуры является симметричным и двухполярным, в отличие от шумовых несимметричных сигналов.
Величина сигнала – основной параметр, по которому происходит анализ поступающего импульса.
В недорогих моделях БО анализируют только его, сравнивая с пороговым показателем и подсчитывая количество срабатываний. После превышения определенного числа за единицу времени включается сигнал тревоги.
Такой метод несовершенен и приводит к большому количеству ложных срабатываний от вибраций или электромагнитных помех.
Если настроить низкую чувствительность, то в датчиках с зоной контроля типа «одиночная завеса» может не произойти срабатывания вообще, если будет пересечен всего один луч.
В более дорогих датчиках дополнительно анализируется полярность и симметрия формы поступающего сигнала.
Методы защиты детекторов движения от помех
Специальный светофильтрующий пластик внешних линз позволяет защитить пироэлемент от белого света, для защиты от насекомых между пироприемным элементом и линзой монтируют герметичную камеру.
Некоторые модели детекторов имеют специальную линзу, с зоной нечувствительности до 1 м от пола, что вполне достаточно для небольших домашних животных. Для защиты от электромагнитных помех используется экранирование.
Наиболее эффективные методы защиты от ложных срабатываний заключены в правильной настройке чувствительности и алгоритмах обработки внешних сигналов.
Одной из таких функций является термокомпенсация, которая автоматически повышает чувствительность датчика, когда температура окружающей среды находится в диапазоне 25-350С. Дополнительно применяется функция антимаскинга, которая предупреждает о заклеивании поверхности линзы датчика.
Организовать безопасность и контроль на автостоянке, автомойках, СТО и АЗС можно с помощью видеонаблюдения, а специализированная СКУД поможет контролировать фальсификации персонала, снизить издержки и, как результат, существенно повысить прибыль.
Направлением развития новых систем видеонаблюдения является применение технологий позволяющих расширить угол съемки. Подробнее о новых системах видеонаблюдения читайте в этой статье.
Так же практически все современные модели оборудованы реле вскрытия, которое сигнализирует о взломе устройства.
Типичная бытовая модель со средним функционалом
NV500 компании PARADOX
Оптика – гибридная цилиндро-сферическая линза с сегментами линз Френеля с углом обзора 1020.
Диаграмма направленности рассчитана на обеспечение равномерной чувствительности по всему контролируемому объему. Super Creep Zone – функция контроля саботажной зоны. Цифровая блокировка детекции животных до 16 кг.
Двухуровневый подсчет импульсов по алгоритму APSP. Автокомпенсация температуры. Автоматическая цифровая регулировка чувствительности 5ти уровней. Защита от вскрытия – твердотельное реле.
Датчики такого типа можно использовать не только в системах безопасности или контроля доступа, но и в устройстве автоматического включения освещения, и системы раннего оповещения и т. д.
nabludau.ru
Установка извещателя охранного объемного оптико-электронного (датчика движения)
Обращаем Ваше внимание на систему учета рабочего времени сотрудников Совесть Online.
Извещатель охранный объемный – это часть охранной системы, предназначенные для обнаружения несанкционированного проникновения в какое-либо помещения. Мы рассмотрим монтаж датчика движения на примере модели ИКАР-2/1.
Схема датчика движения
Объемный охранный извещатель состоит из:
- Основание;
- Основная плата;
- Крышка;
- Линза Френеля с двумя светофильтрами;
- Окно антисаботажной зоны;
- Кронштейн для крепления на стену;
- Защелка для скрепления крышки с основанием;
- Шурупы.
Линза Френеля – это составная линза, состоящая из отдельных примыкающих друг к другу концентрических колец небольшой толщины, имеющих в сечении форму линзы специального назначения.
Выбор места для установки детектора движения
- Стена, на которую устанавливается детектор, не должна подвергаться постоянным вибрациям;
- Нельзя устанавливать охранный датчик рядом с вентиляцией, окнами и дверями, вблизи отопительных и нагревательных приборов, создающих тепловые помехи и воздушные потоки;
- Нужно избегать мест, в которых на линзу извещателя будут попадать световые лучи от ламп накаливания, солнца, фар авто;
- В зоне видимости детектора движения не должно быть никаких нагревательных приборов (каминов, печей, батарей отопления).
Учитывая рекомендации производителя, мастер выбрал место для установки на столбе, который находится в стороне от двери, окон и лампы. Высота – чуть больше двух метров. В выбранном месте специалист просверлил два отверстия для крепления кронштейна.
Установка извещателя охранного объемного оптико-электронного
Изделие продается в собранном виде. Поэтому для начала его необходимо разобрать, расщелкнув зацеп на нижней части корпуса.
Регулируем высоту расположения датчика. Для этого ослабляем винт и располагаем плату в соответствии с меткой высоты. Нас интересует показатель между 2 и 2,5 метра.
Разбираем крышку. Здесь находится два светофильтра. Сплошной – это основной, он используется всегда. Второй – дополнительный. Он необходим для устойчивости к движению небольших животных: гладкошерстных (до 10 килограммов) и длинношерстных (до 20 кг).
Если высота установки превышает 2,5 метра, второй фильтр нужно снять, иначе может быть потеряна чувствительность к обнаружению человека. В нашем случае установка датчика осуществляется на складе, поэтому устойчивость к домашним животным не требуется, а значит, дополнительный светофильтр можно убрать.
Подключаем датчик к питанию и к контроллеру охранно-пожарной сигнализации. Питание: разъемы с маркировкой «+» и «-». Контроллер: Relay.
Привинчиваем основание к кронштейну с помощью специального шурупа.
Надеваем крышку и привинчиваем ее к основанию.
Теперь осталось только протестировать датчик движения. Для этого включаем контроллер охранной сигнализации и подключаем питание. При попадании объекта в зону чувствительности на детекторе загорается красная лампочка (индикатор).
Схема зон обнаружения
Конечно, установить датчик не очень сложно, однако с его настройкой могут возникнуть определенные проблемы. Не стоит экономить на охране объекта, лучше обратитесь в студию «Все исправим!» Наши специалисты быстро и качественно установят и настроят систему охранной сигнализации, связав воедино датчики движения, видеокамеры, извещатели открывания двери и разбития окон.
corptech.ru
ультразвуковые, микроволновые, инфракрасные, комбинированные, передача сигнала и подключение питания
Изначально, основным направлением применения датчиков движения, было обеспечение безопасности и контроль территории.
Со временем такую полезную функцию как детекция движения стали применять и в «мирных» целях, системы «умный дом» широко применяют эти устройства для автоматического включения освещения, к примеру.
Содержание:
Для наиболее эффективного использования детекторов в различных сферах применения необходимо разобраться в принципах обнаружения и технических характеристиках типичных моделей.
Детекторы могут быть однопозиционные, где в одном моноблоке сосредоточены элементы обнаружения, обработки и передачи сигнала. Преимущественно это пассивные датчики движения.
Двухпозиционные – активные датчики, где один модуль продуцирует, а другой улавливает ИК-излучение. Обычно используются для контроля периметра, реже для контроля пересечения проходов, проездов.
Ультразвуковые детекторы
Принцип обнаружения заключается в сканировании окружающего пространства волнами ультразвукового диапазона колебаний.
Частота звуковой волны в зависимости от модели генератора колеблется в диапазоне от 20 до 60 кГц. Волны отражаются от окружающих статичных объектов, поступая в детектор не вызывают тревоги.
Если же объект будет двигаться, то отраженные волны изменятся под эффектом Доплера, что и зарегистрирует детектор, включив сигнализацию.
Детекторы движения на ультразвуке не зависят от влияния освещенности и температуры окружающей среды и объекта, имеют хорошую работоспособность при высокой влажности и запыленности.
Имеется ряд недостатков: небольшая дальность сканирования, низкая чувствительность. Срабатывание датчика происходит от довольно резкого перемещения, плавные и медленные движения могут его обмануть.
Фокусное расстояние при настройке системы видеонаблюдения настраивается вручную на месте установки или, если камера оснащена трансфокатором, с места управления, посредством сервоприводов. Объективы могут быть с фиксированной, ручной и автоматизированной диафрагмой.
В сложно структурированных сетях видеонаблюдения, которые имеют несколько постов охраны, обмен видеоинформацией между ними происходит по выделенным линиям связи. В таком случае может возникнуть закольцовывание земель и помехам. Подробнее о помехах в видеонаблюдении с аналоговым сигналом читайте в этой статье.
Дополнительной проблемой может служить наличие домашних животных, которые слышат ультразвук, следует специально настраивать частоты вне раздражающего порога.
Микроволновый детектор
Его действие так же связанно с эффектом Доплера, но в качестве сканирующего излучения выступают электромагнитные волны со сверхвысокой частотой около 5,8ГГц.
К преимуществам СВЧ датчиков можно отнести способность обнаруживать токопроводящие объекты за диэлектрическими препятствиями – деревянными дверьми, стеклом, тонкими кирпичными стенами и т. п.
Работоспособность не зависит от температуры, освещенности и влажности воздуха. Датчик очень чувствителен и реагирует на весьма незначительные колебания. Несмотря на более компактные размеры устройства, оно может иметь несколько зон сканирования не связанных между собой.
Но у устройств подобного типа есть несколько существенных недостатков. Одним из главных является небезопасность для здоровья человека. Такие датчики имеют более высокую стоимость при сопоставимых параметрах обнаружения, и большое количество ложных тревог.
Инфракрасные – пироэлектрические датчики
Принцип обнаружения ИК детектора – улавливание динамического температурного изменения в поле сканирования.
Каждый объект имеет определенную температуру, датчик с помощью ИК-излучения, сфокусированного системой линз Френеля или сегментированных зеркал, определяет его изменение в плоскости или объеме сканирования и перенаправляет на пироэлектрический сенсор, реагирующий на это изменение.
Линз Френеля на пластиковой поверхности, закрывающей пироэлемент, может быть от 20 до 60. В зависимости от их количества линз и их площади определяется ширина сектора сканирования и, частично, чувствительность сканирования.
Устройства, работающие на ИК-излучении, абсолютно безопасны для здоровья человека и домашних питомцев, а уровень совершенствования позволяет настроить дальность и угол обнаружения сканируемой территории.
ИК-детектор имеет довольно высокую вероятность ложного срабатывания, поскольку реагирует на любое динамичное изменение тепла: воздушные потоки от кондиционеров, конвекция от радиаторов отопления.
Точность работы на улице может быть немного снижена из-за влияния солнечного света и осадков. При температуре окружающей среды в диапазоне +250С … +350С, чувствительность еще больше снижается.
Комбинированные устройства
Комбинирование, как и дублирование различных видов обнаружения, существенно снижает количество ложных тревог и повышает общую надежность системы безопасности в целом.
- Настройка режимов и чувствительности сканирования (перемычками).
- Настройка дальности сканирования СВЧ модуля.
- Пироэлектрический сенсор 1.
- Пироэлектрический сенсор 2.
- Колодка подключения 1.
- Индикаторные светодиоды.
- СВЧ сенсор.
- Датчик вскрытия корпуса
- Колодка подключения 2.
По расположению
Потолочные наиболее эффективный вид объемных датчиков движения, способный контролировать все помещение и не имеющий «саботажных» зон.
Настенные и угловые фактически одна и та же модель, имеющая кронштейн для крепления в углу помещения.
Применяются для контроля избранных секторов, которые требуют более точные настройки параметров областей и чувствительности сканирования. Например, зона въезда или пространство перед окном. В таком случае наиболее эффективной формой сканирующего поля будет «шторка».
По месту установки
Уличные – должны иметь вандалостойкий герметичный корпус с уровнем защиты не менее IP65, более совершенный алгоритм температурного анализа, с обязательной функцией автоматической температурной компенсацией.
Внутренние – устанавливаются внутри помещений, особых требований к их прочностным характеристикам нет. Должны имеет широкий диапазон настроек чувствительности, желательно с функцией «иммунитета» на животных.
По способу установки
1. Внутренний, потолочный встраиваемый LUXA 103-360.2. Настенный встраиваемый Theben Presence-Light 180.3. >Настенный, уличный накладной Theben SPHINX 105.
Накладные – имеет полноценный корпус, крепится, как правило, к стене. Его основное преимущество, кроме широкой зоны охвата, возможность регулирования направления сканирования пространства. В установке прост и максимально функционален.
Встраиваемые – некоторые модели имеют оригинальное дизайнерское решение, подходящее ко многим типам интерьера, несмотря на ограничения зоны сканирования и наличия закрытых секторов, может довольно эффективно использоваться при грамотном размещении.
Наиболее эффективные встраиваемые потолочные модели.
Способы передачи тревожного сигнала и подключения питания
Проводные детекторы – получают питание и передают информацию по кабелям. Наиболее популярны из-за своей высокой надежности и простоты подключения.
Подключения на клеммных колодках датчика и прибора обрабатывающего сигнал системы безопасности могут несколько отличаться:
Питание черный кабель соединяет минус в постоянном токе, может обозначаться GND, ОБЩ, -12V, «-». Красный — это +12V или просто «+».
Передача сигнала идет через синий и зеленый провода на колодке датчика имеют обозначение Relay, РЕЛЕ, ШЛЕЙФ, OUT. На клеммах прибора может быть несколько таких контактов, в зависимости от того работу скольких внешних детекторов поддерживает система, обозначении могут быть IN_2, IN +.
Резистор на 3,3 кОм – оконечный элемент, должен быть подключен к соответствующей клемме устройства с маркировкой RES/
Контакты TMP, TAMP или ВСКР передают тревожный сигнал при несанкционированном вскрытии устройства.
Беспроводные детекторы движения в свою очередь разделяются на устройства, подключенные к сетям питания и передающие беспроводным способом только тревожный сигнал, и полностью автономные устройства, получающие питание от аккумуляторных или солнечных батарей.
Последние, в большинстве своем, имеют выход для подключения внешнего постоянного источника питания, а на аккумуляторы переходят в аварийных ситуациях.
Беспроводная передача сигнала
Передача по радиоканалу используется в системах безопасности имеющих контрольную принимающую панель и сеть удаленных детекторов движения для контроля территории.
Примером может служить устройство PTX-50, передающий информацию на частоте 433,92МГц на расстояние до 100 м. в пределах прямой видимости.
Гибридные системы записи видеонаблюдения способны записывать, хранить и анализировать видеосигнал, поступающий с аналоговых камер через BNC входы и цифровых камер – через сеть RJ45.
При проектировании видеонаблюдения и воздушных линий для них обязательно использование металлического троса для гальванически развязанного в точках крепления с опорами и заземленного. Подробнее о проектировании видеонаблюдения читайте тут.
Он совместим со многими устройствами приема и обработки сигнала СВ32, контрольными панелями Elmes модельного ряда Ch5HR, CH8HR, Ch40HR.
Передача по GSM каналу – в большинстве своем моноблоки или небольшие системы с центральной панелью с GSM модулем и ограниченным набором детекторов. Используются для удаленного автономного контроля с возможностью быстрого реагирования на нарушение.
nabludau.ru
Как это работает? | Датчик движения
Датчики движения широко применяются в охранных системах для обнаружения проникновения посторонних лиц, а также для автоматизации освещения и климатической техники в квартирах и офисах. Аналитики ожидают рост использования датчиков движения на 14% ежегодно до 2020 года. При этом наибольший рост ожидается в Европе и России в сфере защиты от постороннего проникновения и в рамках домашней автоматизации. Как же работает датчик движения — об этом в сегодняшнем выпуске!
Работа датчиков движения основана на анализе волн различных типов, поступающих из окружающей среды. В зависимости от типа используемой волны датчики движения бывают инфракрасными, радиоволновыми, ультразвуковыми и комбинированными.
Принцип работы инфракрасного датчика движения основан на определении температуры объекта, которая отличается от температуры окружающей среды. Инфракрасное или тепловое излучение фокусируется специальной оптической системой — линзой Френеля — и направляется на чувствительный полупроводниковый элемент — пироэлектрик. Это вызывает изменение электрического потенциала пироэлектрика, которое обрабатывается по специальному алгоритму и приводит к включению сигнала тревоги. Чтобы датчик не реагировал на нагретые, но неподвижные объекты, линзы разбивают зону чувствительности датчика на несколько отдельных лучей. Датчик сработает в том случае, если объект последовательно пересечёт несколько лучей. При этом перемещение с очень малой скоростью может не зафиксироваться системой.
Принцип работы ультразвукового датчика движения основан на звуковой локации. Основу такого датчика составляет звуковой генератор, вырабатывающий колебания с частотой 25-40 кГц. Они не слышны человеческим ухом, но, как и любые звуковые волны, отражаются от препятствий и возвращаются обратно к источнику. Датчик движения имеет излучатель колебаний и микрофон, который воспринимает отражённый сигнал. В соответствии с эффектом Доплера любое тело, пересекающее поток излучения, изменяет интерференционную картину. Поэтому частота отражённого сигнала будет отличаться от излучаемой частоты. В качестве излучателя и приёмника используются элементы из пьезокерамики.
Радиоволновой датчик движения работает по тому же принципу, что и ультразвуковой, только вместо звуковой частоты микрочип генерирует СВЧ-излучение с частотой 2,5 ГГц. Если в зоне распространения волны появляется движущийся объект, то изменяются длина и частота волны, что сразу определяется приемником. Радиоволны способны проходить через неметаллические преграды, например через стены и деревянную мебель, кроме того, они достаточно дорогие. Потому их обычно используют для наблюдения за большими коммерческими площадями, например за складскими помещениями.
Чтобы избежать ложных срабатываний, применяются комбинированные датчики. Обычно в одно устройство объединяются инфракрасный и радиоволновой датчики. Эта схема отличается высокой помехоустойчивостью, надёжностью и отсутствием ложных срабатываний.
hi-news.ru
Как работают детекторы движения?
Перейти в разделТипы датчиковНужен ли он? Как выбратьКак установитьДругое применение Датчики движенияявляются жизненно важными компонентами любой системы домашней безопасности. Однако выбор правильного детектора движения может быть сложной задачей. Вот и мы.
Изучив это руководство, вы узнаете свои ИК-датчики по своим микроволновым датчикам, почему не рекомендуется размещать датчики рядом с вентиляционными отверстиями и как использовать датчики не только для обеспечения безопасности.Обладая всей этой информацией, вы сможете выбрать и установить идеальные датчики в своем доме.
Как работают датчики движения?
Как следует из названия, детекторы движения — это особые типы датчиков, которые предупреждают вас, если они обнаруживают какое-либо движение в помещениях, которые они настроены отслеживать. На самом деле существует несколько типов детекторов движения, каждый из которых работает по своему принципу. Двумя наиболее распространенными являются пассивные инфракрасные (PIR) датчики и микроволновые датчики.
К вашему сведению: Самуэль Баньо разработал первый детектор движения в 1940-х годах. Багно использовал то, что он узнал о радарах во время Второй мировой войны, чтобы создать то, что он назвал «новым типом охранной сигнализации». 1
Узнайте, какие датчики движения подходят для вашего дома, с Гейбом Тернером, главным редактором Security.org.
Пассивные инфракрасные датчики
Инфракрасные датчики работают, собирая инфракрасный свет, часть электромагнитного спектра, которую человеческий глаз не видит.Сам детектор содержит два отдельных датчика, каждый из которых изготовлен из специального материала, чувствительного к инфракрасному свету. Эти датчики размещены за линзой в герметичном металлическом корпусе. Корпус предотвращает воздействие шума, температуры и влажности на датчики.
Один из двух датчиков считывает температуру окружающей среды в помещении, которое контролирует детектор. Другими словами, он создает картину того, как пространство выглядит в обычных условиях. Второй датчик обнаруживает любые резкие перепады температуры в помещении.Любая разница между тем, что «видят» эти два датчика, создает импульс, сигнализирующий о «движении».
Одним из следствий этого процесса является то, что детекторы PIR могут обнаруживать только быстрое движение, изменения температуры, которые происходят достаточно быстро, чтобы создать разницу между тем, что видят два датчика.
Линзы на многих из этих детекторов движения разбиты на сегменты. Сегменты позволяют сосредоточиться на одних областях пространства и игнорировать другие. В результате вы можете настроить детекторы так, чтобы они игнорировали определенные типы движения или движения в определенных зонах.
Другими словами, детекторы с сегментацией будут предупреждать вас, если в доме есть злоумышленник, но не о том, что ваша кошка случайно прогуливается по вашей гостиной.2 Это качество делает настраиваемые детекторы движения отличным дополнением к системам безопасности, подходящим для домашних животных.
eufy Motion DetectorСВЧ-датчики
Второй распространенный тип детекторов движения использует микроволны для считывания пространства и обнаружения движения. Эти детекторы постоянно излучают микроволны, которые ударяют по объектам и отражаются обратно к датчику.Датчик измеряет частоту отражения этих объектов, что позволяет точно определить, как далеко они находятся. Если что-то движется, это движение изменяет скорость отражения объекта, что регистрируется как движение.
Двойные датчики
Наконец, вы можете приобрести детекторы, в которых используются оба типа технологий: инфракрасное излучение и микроволновое излучение. Преимущество датчиков с двойной технологией заключается в том, что они проверяют друг друга. Оба датчика должны обнаружить движение до того, как детектор зафиксирует это движение. Этот метод проверки помогает предотвратить ложные срабатывания.
Другие типы детекторов движения
Это еще несколько типов детекторов движения, которые не так популярны, как инфракрасные и микроволновые детекторы:
- Ультразвуковые датчики : Ультразвуковые датчики работают по тому же основному принципу, что и микроволновые датчики. Однако вместо того, чтобы отражать микроволны от объектов, эти датчики используют ультразвуковые звуковые волны.3
- Датчики вибрации : Эти устройства работают, обнаруживая небольшие вибрации, которые люди производят, когда они проходят через пространство.
- Томографические датчики : Томографические датчики — относительно новый вид детекторов движения. Вместо одного датчика в томографических детекторах движения используется несколько узлов, размещенных в пространстве. Эти узлы взаимодействуют друг с другом. Когда что-то попадает в поле между ними, это нарушает связи, сигнализируя о движении. Томографические датчики можно полностью скрыть, потому что они не зависят от прямой видимости, как другие датчики. Еще одно преимущество состоит в том, что томографические датчики могут работать сквозь стены, поскольку они используют радиоволны.4
- Датчики пространственного отражения : Как и датчики PIR, эти датчики работают с инфракрасным светом. Однако, в то время как детекторы PIR пассивны, собирают инфракрасный свет, зональные отражающие датчики активны, такие как микроволновые или ультразвуковые детекторы. Они излучают импульсы инфракрасного света и измеряют скорость, с которой этот свет отражается от объектов.
БОЛЬШЕ, КОТОРОЕ ВЫ ЗНАЕТЕ: Томографические датчики движения работают через стены, поскольку они полагаются на радиоволны.В результате такие детекторы могут покрывать большие площади и прятаться за объектами или внутри стен.
Зачем мне детектор движения?
Спросить, нужен ли вам датчик движения, все равно что спросить, нужна ли вам система домашней безопасности. Если вы хотите защитить свой дом от злоумышленников, ответ всегда будет положительным. Системы безопасности нужны даже в квартирах!
Вы можете использовать датчики движения разными способами, но в основном они используются в качестве устройств безопасности.Очевидно, они немедленно предупреждают вас, если в вашем доме находится кто-то, кого быть не должно. Когда они вас предупредят, вы можете обратиться за помощью в службы экстренной помощи.
Еще лучше, если вы добавили профессиональный мониторинг в свою систему безопасности, вам вообще не придется беспокоиться о своих датчиках. Детекторы движения отправляют оповещения в службу мониторинга, которая вызывает для вас службы экстренной помощи.
Фактически, если вы приобретете датчики движения как часть более крупной системы домашней безопасности, вы обнаружите, что они отлично работают в сочетании с другими компонентами.Например, вы можете настроить датчик движения на включение света или тревоги. Ничто так не пугает грабителей, как мигалки и сирены. Кроме того, вы можете настроить свои детекторы на запуск видеопотока и записи, чтобы вы могли точно видеть, кто крадется в вашей гостиной.
Датчик движенияВыбор датчика движения
На рынке представлены различные датчики движения, и выбрать один из них может быть непросто. Чтобы помочь вам принять решение, обратите внимание на следующие факторы:
- Совместимость систем безопасности : Многие из лучших домашних систем безопасности предлагают пакеты, включающие датчики движения.Если вы приобретете все компоненты безопасности вместе, вам не придется беспокоиться о совместимости. Однако, если вы приобретаете детекторы движения отдельно, вы должны убедиться, что они без проблем работают с другими вашими компонентами, такими как домашние камеры безопасности, видеодомофоны, умные замки, датчики движения и дверные датчики.
- Уровни чувствительности : Если у вас есть домашнее животное, возможно, у вас уже есть система безопасности, подходящая для домашних животных. Вам также понадобятся детекторы движения, подходящие для домашних животных.Ищите детекторы, которые могут отличить людей от животных. Большинство из них могут быть настроены так, чтобы игнорировать движение существ с определенным весом.
- Интеграция умного дома : пытаетесь ли вы превратить свой дом в умный дом или просто используете смартфон, ищите датчики движения, которые хорошо работают с выбранной вами платформой. Таким образом, вы можете включать и выключать детекторы одним своим голосом.
- Тип датчика : Некоторые типы датчиков могут быть лучше для вашей конкретной домашней ситуации.Если, например, у вас есть небольшие комнаты с большим количеством каналов отопления, вы можете отказаться от детекторов PIR. Вам не нужны ложные срабатывания каждый раз, когда начинается жара. Кроме того, если вы живете недалеко от аэропорта, вы можете держаться подальше от датчиков вибрации.
- Приложение : у вас должна быть возможность полностью контролировать свои детекторы через мобильное приложение.
- Цена : Диапазон цен на детекторы движения составляет от 30 до 50 долларов, в зависимости от характеристик детекторов.
Установка детектора движения
После того, как вы выбрали подходящие датчики движения, самое время их установить.
- Распакуйте детектор движения .
Все устройства уникальны, и вам необходимо ознакомиться с ними, прежде чем устанавливать. Начните процесс установки, вынув устройство из упаковки, проверив детали и прочитав инструкции.
- Решите, где разместить детектор .
Определитесь с лучшими местами для установки ваших детекторов. При этом следует иметь в виду следующее:
- Детекторы движения наиболее эффективны, когда они размещаются напротив точек входа.
- Если у вас всего несколько детекторов, начните с их стратегического размещения в узких точках, соединяющих большие пространства вашего дома.
- Разместите детекторы там, где, по вашему мнению, наиболее вероятно проникновение злоумышленника.
- Подумайте, по каким стенам грабители с большей вероятностью пройдут.
- Углы — идеальное место для детектора, потому что они позволяют одному детектору контролировать большую площадь.
- Размещение извещателя высоко на стене также улучшает зону покрытия.Кроме того, размещение детекторов движения наверху затрудняет взлом или кражу злоумышленником.
- Не размещайте датчики над большими предметами мебели или выступами, поскольку они могут блокировать способность датчиков обнаруживать движение.
- Если вы используете датчики PIR, размещайте их на расстоянии не менее 10–15 футов от вентиляционных отверстий, так как они могут исказить способность датчиков улавливать движение.
- Установите детектор .
Обычно вы устанавливаете датчик движения с помощью клея или винтов.
Чтобы установить детектор с клеем, выполните следующие действия:
- Выберите место для установки детектора.
- Отметьте пятно карандашом.
- Снимите клейкую защиту.
- Прижмите клей к стене.
- Если датчик регулируемый, убедитесь, что он направлен к центру области, которую он будет контролировать.
Для крепления извещателя винтами:
- Выберите место для установки детектора.
- Отметьте стену или потолок, где вы планируете разместить детектор.
- Отделите извещатель от основания.
- Используйте винты и отвертку, чтобы прикрепить основание к стене или потолку.
- Снова подсоедините извещатель к его базе.
- Если вы можете настроить датчик, направьте его на середину зоны наблюдения.
- Подключите детектор к вашей системе .
Следуйте инструкциям вашего устройства, а также инструкциям, прилагаемым к вашей домашней системе безопасности, чтобы убедиться, что ваши датчики движения правильно работают с другими компонентами вашей системы.Убедитесь, что вы можете включать и выключать детекторы с помощью концентратора безопасности и мобильного устройства.
- Отрегулируйте чувствительность детектора .
Важно правильно настроить чувствительность детектора движения. В противном случае вы получите множество ложных срабатываний. Для регулировки чувствительности:
- Найдите шкалу чувствительности детектора.
- Переместите этот диск в среднее положение между минимумом и максимумом.
- Чтобы проверить, улавливает ли датчик движение человека, пройдите через зону наблюдения.
- Если детектор не регистрирует ваше движение, переместите настройку к максимальному концу шкалы и повторите тест.
- Если датчик регистрирует ваше движение, оставьте циферблат на месте.
- Если вы получаете ложные предупреждения, переместите шкалу в сторону минимума и снова проверьте устройство, чтобы убедиться, что оно все еще улавливает движение человека.
- Уход за датчиком .
Держите датчик движения в форме, чтобы он мог обнаружить злоумышленников.Для правильного ухода:
- Очистите линзу . Датчик должен быть герметично закрыт в металлическом корпусе, чтобы не беспокоиться о собирании пыли. Однако пыль на объективе ограничивает то, что датчик может видеть. Каждые два месяца используйте чистую сухую ткань для удаления любого материала, который мог скопиться на линзах.
- Не красить . Всегда снимайте детектор перед покраской. Как и пыль, брызги краски на линзе могут помешать детектору выполнять свою работу должным образом.
- Поменять батарейки . Если в ваших устройствах используются батареи, вам следует менять их раз в год.
Другие области применения ваших детекторов движения
Хотя первая задача детектора движения — защитить ваш дом, вы можете использовать эти устройства и для ряда других задач.
Домашнее использование
Вот несколько способов использования детектора движения, чтобы облегчить себе жизнь дома:
- Активация света : Подключите свет в своем доме к детекторам движения, и вам больше не придется беспокоиться о том, чтобы снова споткнуться в темноте.Это часть процесса, называемого домашней автоматизацией.
- Уведомление гостя : Друзья придут на вечер? Ваш датчик движения может сообщить вам об этом в любое время, когда появится кто-то новый, чтобы вы могли поприветствовать его у двери.
- Наблюдение за детьми : Установите детектор движения в комнате вашего малыша, чтобы вы знали, встали ли они с постели. Детекторы движения также отлично подходят для обнаружения подростков, выскользнувших из дома или поздно вернувшихся домой.
- Мониторинг домашних животных : Установите датчик движения у задней двери, и он сообщит вам, когда ваш щенок будет готов вернуться внутрь.Подключите его к автоматической дверце для собаки, и вам даже не придется вставать, чтобы впустить его.
- Экономия энергии : Установите датчик движения у двери и подключите его к интеллектуальному термостату. Затем каждый раз, когда вы выходите из дома, датчик может повышать или понижать температуру, пока вы не вернетесь.
Использование в бизнесе
Компании также могут извлечь выгоду из детекторов движения. Помимо предотвращения вторжений, датчики движения можно использовать в бизнесе:
- Наблюдение за персоналом : Хотите, чтобы неуполномоченные сотрудники не попали в зоны ограниченного доступа? Установите датчик движения, который может отправлять вам оповещения каждый раз, когда кто-то приближается к складскому помещению.
- Изготовление автоматических дверей : Приветствуйте своих клиентов, прикрепив датчики движения к входной двери. Как только кто-то подходит, перед ними открывается дверь.
- Включение света : Установите датчик движения перед полками с продуктами, и они будут загораться каждый раз, когда покупатель подходит. Вы не только привлечете внимание к своей продукции, но и сэкономите деньги, поскольку свет будет включаться только тогда, когда это необходимо.
Резюме
Независимо от того, покупаете ли вы полную систему домашней безопасности или просто добавляете дополнительные компоненты, датчики движения — отличное вложение.
Однако это не универсальные устройства. Тщательно подумайте о своих потребностях, прежде чем покупать детекторы. Найдите время, чтобы изучить продукты на рынке. Установите детекторы там, где они заметят любого, кто пытается проникнуть в ваш дом.
В конечном итоге вам будет легче, зная, что эти устройства делают свою работу.
Часто задаваемые вопросы
Остались вопросы по датчикам движения? Мы нашли время, чтобы ответить на некоторые из них.
- Как работают детекторы движения? Детекторы движения
сообщат вам, если они заметят какое-либо движение в зоне, которую вы настроили для их наблюдения. Однако существует несколько видов детекторов, и каждый работает по своему принципу.
- Пассивные инфракрасные датчики : ИК-датчики работают, обнаруживая изменения температуры в помещении. Внезапное повышение температуры регистрируется как движение. Другими словами, эти датчики обнаружения движения обнаруживают инфракрасную энергию от движущихся объектов.
- Микроволновые датчики : Еще один популярный тип детекторов движения, микроволновые датчики бомбардируют область микроволнами и измеряют скорость отражения. Изменение скорости указывает на движение.
- Ультразвуковые датчики : Датчик этого типа работает так же, как датчик СВЧ, но он использует ультразвуковые (звуковые) волны, а не микроволны.
- Датчики поверхностного отражения : Как микроволновые и ультразвуковые датчики, датчики поверхностного отражения являются активными датчиками.Вместо микроволн или звука они отражают инфракрасный свет от предметов.
- Датчики вибрации : Датчики вибрации предупреждают вас, если они обнаруживают вибрацию в зоне наблюдения.
- Томографические датчики : относительно новый тип метода обнаружения, томографические датчики устанавливаются по всей территории и связаны друг с другом. Любое движение нарушает ссылки.
- Как вы активируете детектор движения?
Вы запускаете детектор движения, двигаясь перед ним.Однако самые сложные детекторы могут быть настроены на обнаружение одного движения, а не другого.
Вы можете настроить линзы датчика PIR, например, чтобы улавливать движение в определенных областях. Кроме того, у большинства детекторов движения есть шкалы, позволяющие устанавливать уровень их чувствительности. С помощью этой функции вы можете заставить свои детекторы игнорировать ваших питомцев.
- Сможете ли вы обмануть детектор движения?
Вы можете обмануть детектор движения.Например, датчик PIR измеряет изменения инфракрасного света. Если вы поднимете температуру в комнате до достаточно высокого уровня, все будет излучать одинаковый уровень излучения, и датчик не сможет обнаружить эти изменения. Если вы двигаетесь достаточно медленно, вы можете накрыть датчики бумагой или картоном, чтобы они не «видели» движение.
Однако ни один из этих методов не будет работать в 100% случаев. Все они требуют уровня точности, недоступного человеческому телу.
- Может ли свет активировать детектор движения?
Свет может активировать детектор движения.Если в детекторе используются датчики на основе света, такие как датчики PIR или поверхностные отражающие датчики, включение света вызывает быстрое изменение электромагнитного спектра, считываемого датчиками. Это изменение может быть зарегистрировано как движение.
Введение в типы датчиков движения
Датчик движения — это устройство, которое определяет движение объекта или человека, включая гравитацию, линейное ускорение, вектор вращения, частоту вибрации и т. Д.Датчики движения могут использоваться для отслеживания движений устройства, таких как наклон, тряска, вращение или качание. Среди них датчик вектора вращения и датчик силы тяжести являются наиболее часто используемыми датчиками для обнаружения и мониторинга движения. Сегодня мы узнаем о различных типах датчиков движения, включая акселерометры, датчики наклона, датчики вибрации, пассивные инфракрасные датчики и датчики вращения.
Каталог
ⅠВведение
Датчик движения — это устройство, которое определяет движение объекта или человека, включая гравитацию, линейное ускорение, вектор вращения, частоту вибрации и т. Д.Датчики движения могут использоваться для отслеживания движений устройства, таких как наклон, тряска, вращение или качание. Среди них датчик вектора вращения и датчик силы тяжести являются наиболее часто используемыми датчиками для обнаружения и мониторинга движения. Датчик вектора вращения отличается особой гибкостью и может использоваться для различных задач, связанных с движением, таких как обнаружение жестов, отслеживание изменений угла и отслеживание изменений относительной ориентации.
Например, если вы разрабатываете игры, приложения дополненной реальности, 2D- или 3D-компас или приложения для стабилизации камеры, датчик вектора вращения — идеальное устройство, которое может вам помочь.В большинстве случаев лучше использовать эти датчики, чем использовать акселерометры, геомагнитные или азимутальные датчики.
В датчиках движения используются разные технологии. Некоторые датчики движения используют инфракрасное излучение, некоторые — звуковые импульсы, а некоторые — колебания на основе вибрации. Сегодня мы узнаем о различных типах датчиков движения, включая акселерометры, датчики наклона, датчики вибрации, пассивные инфракрасные датчики и датчики вращения.
Ⅱ Типы датчиков движения
1 Пассивный инфракрасный датчик (PIR)PIR — это пассивный инфракрасный датчик или датчик тела.В природе все объекты излучают инфракрасный свет, поэтому используйте детектор, чтобы измерить инфракрасную разницу между самой целью и фоном, чтобы получить разные инфракрасные изображения. Пассивный инфракрасный датчик может обнаруживать инфракрасный свет, излучаемый движущимся человеком или животным, и выдавать сигнал переключения, который может применяться в различных случаях, когда необходимо обнаружить движущееся человеческое тело.
ПИР — пироэлектрический прибор. Принцип его работы заключается в том, что датчик может генерировать напряжение при нагревании или охлаждении.То есть он обнаруживает движение, ощущая изменение лучистого тепла (т.е. инфракрасного излучения), излучаемого окружающими объектами. Пассивные инфракрасные извещатели в основном состоят из оптических систем, тепловых датчиков (или инфракрасных датчиков) и контроллеров сигнализации. Основным компонентом является инфракрасный детектор, который может обнаруживать изменение теплового излучения в трехмерном защитном пространстве за счет взаимодействия с оптической системой. Диапазон длин волн обнаружения инфракрасного датчика составляет от 8 до 14 мкм, а пиковая длина волны инфракрасного излучения человеческого тела составляет около 10 мкм.
Основным компонентом пассивного инфракрасного детектора является пироэлектрический датчик, основным корпусом которого является тонкопленочный сегнетоэлектрический материал. Этот материал поляризуется под действием внешнего электрического поля. Когда внешнее электрическое поле снимается, сохраняется состояние поляризации, которое называется спонтанной поляризацией. Спонтанная поляризация и температура имеют температуру точки Кюри. При температуре точки Кюри пироэлектрический датчик изготавливается в соответствии с соотношением между интенсивностью поляризации и температурой.Когда определенная интенсивность инфракрасного излучения излучается на поляризованный сегнетоэлектрический материал, это вызывает уменьшение интенсивности поляризации и уменьшение поляризованного заряда на поверхности. Эта часть заряда преобразуется усилителем в выходное напряжение. Если излучение той же интенсивности продолжает излучаться, температура сегнетоэлектрического материала стабилизируется в определенной точке и больше не выделяется заряд, то есть выходное напряжение отсутствует.
Так как пироэлектрический датчик выдает сигнал напряжения только во время изменения температуры, оптическая система пассивного инфракрасного датчика должна не только иметь возможность собирать инфракрасное излучение, но также позволять теплу, сконденсировавшемуся на пироэлектрическом датчике, изменяться.Цель состоит в том, чтобы гарантировать, что пассивный инфракрасный детектор будет иметь выход сигнала напряжения, когда кто-то вторгается. В цифровом пассивном инфракрасном детекторе слабый электрический сигнал, выдаваемый пироэлектрическим датчиком, напрямую поступает на мощный микропроцессор. Все преобразования, усиление, фильтрация и т. Д. Сигналов выполняются в микросхеме обработки, что повышает надежность пассивного инфракрасного детектора.
Видимый спектр и инфракрасный спектр: Инфракрасный спектр не входит в диапазон возможностей обнаружения света нашими глазами
ПИК-датчики обычно включают в себя поле зрения и / или линейное расстояние, и большинство из них имеют пластиковые линзы.Обычно они используются в системах охранной сигнализации. Например, его можно установить внутри автомобильного фонаря безопасности. Когда кто-то приближается, свет будет освещать подъездную дорожку.
Датчик PIR
2 АкселерометрАкселерометр — это прибор, который измеряет линейное ускорение несущей. По сравнению с устройством дистанционного зондирования он измеряет его движение. Его можно применять внутри смартфонов (и планшетов). Таким образом, из-за сверхбольшого производства смартфонов акселерометры теперь недороги и просты в использовании.
Одно из применений акселерометров — измерение силы тяжести. Акселерометры особенно используются в гравиметрии. Такой прибор называется гравиметром. Как и многие другие научные и инженерные системы, акселерометры и гироскопы используются в инерциальных системах наведения. Например, он чаще всего применяется в системе подушек безопасности современных автомобилей для обнаружения внезапного замедления транспортного средства при столкновении. Многие акселерометры используют MEMS (микроэлектромеханические системы) в качестве ключевой технологии для измерения ускорения.Акселерометр может быть самым простым устройством MEMS. Иногда он состоит только из консоли и груза, который использует отклонение и цепи для измерения ускорения. Акселерометры MEMS могут измерять амплитуду в несколько тысяч G.
Акселерометр — это прибор, измеряющий ускорение. Измерение ускорения — важная тема, поднимаемая инженерными технологиями. Когда объект имеет большое ускорение, объект, оборудование и другие объекты без относительного ускорения подвергаются воздействию силы, которая может вызывать такое же большое ускорение, то есть динамической нагрузки.Если вы хотите узнать динамическую нагрузку, вам нужно измерить ускорение. Во-вторых, чтобы узнать пространственное положение каждого мгновенного самолета, ракеты и корабля, ускорение можно непрерывно измерять с помощью инерциальной навигации. Составляющая скорости получается после операции интегрирования, а сигнал координат положения в одном направлении снова получается операцией интегрирования, а результаты измерений приборов в трех координатных направлениях синтезируют кривую движения и дают пространственное положение, в котором летательный аппарат мгновенно движется. расположена.В качестве другого примера, в некоторых системах управления сигнал ускорения часто требуется как часть информации, необходимой для создания управляющего воздействия, и здесь возникает проблема постоянного измерения ускорения. Устройство, которое может непрерывно подавать сигналы ускорения, называется датчиком ускорения.
Компоненты обычных акселерометров следующие: корпус (жестко соединенный с измеряемым объектом), эталонное качество, чувствительные компоненты, выходной сигнал и т. Д. Акселерометрам требуется определенный диапазон и точность, чувствительность и т. Д.Эти требования часто в той или иной степени противоречивы. Акселерометры, основанные на разных принципах, имеют разные диапазоны (от нескольких g до сотен тысяч g), и их чувствительность к частотам внезапных ускорений также различна. Обычные акселерометры основаны на следующих принципах: Контрольная масса соединена с корпусом пружиной. Относительное смещение между ним и корпусом отражает величину составляющей ускорения. Этот сигнал выводится в виде напряжения через потенциометр; ② Масса жестко связана с упругим тонким стержнем и оболочкой, а динамическая нагрузка, вызванная ускорением, деформирует стержень.Величина деформации вызвана проволокой для сопротивления деформации. Выходной сигнал — электрический сигнал, пропорциональный размеру ускоряющего диска; ③ Контрольная масса, жестко соединенная с корпусом, проходит через пьезоэлемент. Динамическая нагрузка массы создает давление на пьезоэлектрический элемент. Пьезоэлектрический элемент выдает электрический сигнал, пропорциональный составляющей давления или ускорения: ④ Контрольная масса соединяется с корпусом пружиной и помещается внутри катушки для отражения составляющей ускорения.Смещение величины изменяет индуктивность катушки, тем самым вырабатывая электрический сигнал, пропорциональный ускорению. Кроме того, существуют акселерометры серво-типа, в которых введена петля обратной связи для повышения точности измерения. Для измерения вектора ускорения в плоскости или пространстве требуются два или три акселерометра, каждый из которых измеряет компонент ускорения.
ST Microelectronics MEMS 3-осевой акселерометр
3 Датчик наклона(1) Что такое датчики наклона?
Датчики наклона чем-то похожи на акселерометры, но сложность конструкции намного ниже.Датчик наклона, также известный как датчик движения или переключатель наклона, представляет собой датчик, который обнаруживает наклон, особенно датчик, наклоненный от горизонта.
Существует много типов датчиков наклона, но наиболее распространенный тип называется датчиком с шариковым переключателем. Переключатель датчика катящегося шара работает через катящийся шар. Когда катящийся шар наклоняется до критической точки, катящийся шар соприкасается с двумя или более токопроводящими штырями или отсоединяется от них.
Переключатель с шариковым датчиком
(2) Применение датчика наклона
Датчик наклона — это устройство, используемое для определения направления или угла наклона.Датчики наклона имеют небольшие размеры, низкую цену, низкое энергопотребление и простоту использования. При правильном использовании они не страдают от проблем износа, которые могут возникнуть при использовании других устройств. Эти характеристики датчиков наклона делают их широко используемыми при производстве игрушек, машин и различных электроприборов. В качестве инструмента обнаружения датчик наклона стал незаменимым и важным инструментом измерения в областях возведения мостов, прокладки железных дорог, гражданского строительства, бурения нефтяных скважин, авиации и навигации, промышленной автоматизации, интеллектуальных платформ и механической обработки.
1) Индукция качения
Датчик наклона можно использовать для предупреждения опрокидывания строительной техники и напоминания автомобилю о пересеченной местности. В большинстве этих датчиков используется ртуть. Существуют также безртутные типы, но есть несколько ложных срабатываний, вызванных ударами и вибрацией, и лишь немногие могут идеально выполнять свои функции.
2) Использование в автомобиле
Датчик наклона (ртутный переключатель) можно использовать для управления освещением автомобиля (например, для управления освещением крышки багажника) и антиблокировочной тормозной системой.Однако это использование было прекращено с 2003 года, чтобы избежать воздействия на окружающую среду в результате утечки ртути из отслуживших свой срок транспортных средств.
3) Оповещение о падении
При выполнении работ в ограниченном пространстве (например, сварочный аппарат, резервуар), когда есть особые требования безопасности труда, можно использовать датчик наклона. Если рабочий упадет, датчик наклона подаст сигнал тревоги.
4) Подвесная навигационная система ориентации
Электронные указатели ориентации обычно используют датчики наклона (ртутные переключатели) для удержания оси гироскопа в вертикальном положении.Когда гироскоп находится в вертикальном положении, датчик наклона запускает моментный двигатель, чтобы вернуть гироскоп в правильное положение.
5) Реле давления
Реле давления может состоять из реле давления с пружинной трубкой и датчика наклона. Этот тип переключателя может использовать небольшое усилие, создаваемое трубкой, для управления его работой.
6) Торговля
Датчики наклона используются для управления физическим направлением электрических приводов с помощью механических систем. Они также обычно используются для «сигнализаторов наклона» в торговых автоматах.Когда кто-то пытается завибрировать или наклонить машину, чтобы достать товар, датчик наклона срабатывает и подает звуковой сигнал.
4 Датчик вибрацииСуществует множество различных методов и датчиков для измерения и обнаружения вибрации. Одним из таких датчиков является вышеупомянутый акселерометр. Многие цифровые акселерометры имеют настраиваемые пользователем настройки чувствительности, которые позволяют устройству обнаруживать ускорение от очень большого до очень малого.
Пьезодатчики идеально подходят для датчиков вибрации.Пьезоэлектрические датчики используют пьезоэлектрический эффект для измерения изменений ускорения, деформации или силы путем преобразования физических изменений в электрические. Помимо обнаружения вибрации, эти же типы датчиков также используются для обнаружения механических ударов.
Пьезоэлектрический датчик вибрации
5 Датчик вращенияВозможно, самый простой датчик вращения — это потенциометр, используемый в качестве делителя напряжения, где напряжение пропорционально углу поворота.Квадратурный энкодер, который обычно используется для измерения положения вращения, выдает определенное количество эквидистантных импульсов на оборот. Квадратурный энкодер — это инкрементальный энкодер. Инкрементальные энкодеры обеспечивают обратную связь по относительному положению (а также могут определять скорость и направление), генерируя поток двоичных импульсов, пропорциональный вращению вала двигателя. Квадратурный энкодер имеет два канала, и фазы двух каналов отличаются друг от друга на 90 электрических градусов.
Двоичный импульс квадратурного энкодера
Другие датчики вращения включают в себя датчик вращения IC и датчик положения вращения, основанный на эффекте Холла. Датчик вращательного положения представляет собой устройство на эффекте Холла с выходным напряжением, которое зависит от углового положения датчика. Они являются бесконтактными и имеют несколько диапазонов углов и конфигураций установки, которые подходят для большинства приложений.
Датчики положения вращения на эффекте Холла используют магнитные поля вместо механических щеток или циферблатов.Они предназначены для измерения углового положения движущихся частей. В этом продукте используется интегральная схема (ИС) на эффекте Холла с магнитным смещением для обнаружения вращательного движения вала привода в пределах рабочего диапазона. Принцип заключается в том, что вращение вала исполнительного механизма изменяет положение магнита относительно ИС и вызывает изменение плотности магнитного потока. Это изменение в конечном итоге преобразуется в линейный выход.
Ⅲ Заключение
Чтобы получить информацию из внешнего мира, люди должны прибегать к органам чувств.Однако одного лишь ощущения органов человека недостаточно для изучения природных явлений и законов, а также производственной деятельности. Чтобы приспособиться к этой ситуации и удовлетворить потребности производства и жизни, нам нужны сенсоры, которые заменят наши органы чувств. В последние годы, когда Интернет вещей стремительно развивается, датчики движения широко используются в различных отраслях. Доступно множество датчиков движения. Например, с помощью датчика движения вы можете отслеживать кривую движения, чтобы помочь пользователю улучшить свои спортивные результаты.
Статья Рекомендация:
Введение в датчики температуры
Что такое датчики приближения?
5 типов детекторов движения
В предыдущем блоге мы представили базовый обзор датчиков движения для систем сигнализации о том, как работают системы сигнализации. Сегодня мы подробно рассмотрим 5 различных типов детекторов движения. Детекторы движения, как вы понимаете, предназначены для обнаружения движения.Однако не все они обнаруживают движение одинаково, и у каждого типа есть свои сильные и слабые стороны. То, что подходит для одного человека, может не подходить для бизнеса другого человека. Итак, давайте посмотрим на доступные вам варианты.
Пассивный инфракрасный порт (PIR)
ДатчикиPIR работают, обнаруживая тепло и движение тела. Если движущийся объект достаточно большой и выделяет достаточно тепла, датчик срабатывает. Из всех датчиков у них самый короткий диапазон — около 30 футов.
Сильные стороны
:- Можно с домашними животными! Чувствительность к теплу можно отрегулировать, чтобы предотвратить ложные срабатывания сигнализации от собак, кошек или других мелких животных.
- Недорого, потребляет очень мало энергии и чрезвычайно долговечен.
- Идеально подходит для простой домашней безопасности и покрытия небольших помещений.
Слабые стороны
:- Неэффективен для покрытия больших пространств.
- Будьте осторожны, устанавливая их самостоятельно. При неправильном наклоне они могут не закрывать нужное пространство.
- Требуется прямая видимость движущегося объекта для обнаружения движения.
Микроволновая печь
К сожалению, не существует лайфхака, который бы превращал вашу микроволновку в детектор движения. Точно так же каждый раз, когда вы активируете эти датчики, невозможно приготовиться, как буррито в микроволновой печи — излучение настолько низкое, что оно безвредно. СВЧ-датчики работают так же, как радар. Они чувствуют движение, посылая микроволны. Затем датчик регистрирует, как волны отражаются от объектов, что показывает, движутся они или нет.
Сильные стороны:
- Дальность действия больше, чем у датчиков PIR (400–1500 футов).
- Микроволны чувствуют движение сквозь большинство стен и вокруг углов.
- Не подвержен воздействию суровых условий окружающей среды.
Слабые стороны
- Склонен к ложным срабатываниям. Автомобили, домашние животные, даже крупные насекомые — любой движущийся объект может активировать высокочувствительный детектор движения.
- Не работает постоянно. Датчик потребляет много энергии, поэтому он отправляет сигналы только через определенные промежутки времени.
- Не проникает в металлы. Это создает «мертвые зоны» за металлическими предметами.
Ультразвуковой
Ультразвуковые датчики движения идеально подошли бы для Batcave Брюса Уэйна. Эти датчики используют эхолокацию — тот же метод, который летучие мыши используют для полета в темноте, — и они очень чувствительны и дороги по сравнению с микроволновыми или инфракрасными датчиками.
Сильные стороны:
- Отсутствие «мертвых зон» в зоне действия
- Самый чувствительный тип датчика движения
- Подходит для внутренних помещений с большим количеством препятствий и предметов (офисные помещения, туалеты и т. Д.).)
Слабые стороны:
- Дорогое и недолговечное
- Наиболее подвержены ложным срабатываниям
- Домашние животные, такие как собаки, кошки или рыбы, могут слышать высокочастотные волны и раздражаться.
Томографический
Томографические датчики движения, возможно, являются наиболее эффективным вариантом, но во многих ситуациях могут оказаться излишними. Во-первых, необходимо установить множество узлов по всей площади, которую вы хотите покрыть. Каждый узел использует радиоволны для сканирования всей области.После установки своего рода сетка покрывает каждый дюйм пространства. В целом, это надежный вариант для герметичной защиты.
Сильные стороны:
- Полное покрытие площади до 5000 футов. Отлично подходит для заводов или складов.
- Обнаруживает движение сквозь стены и препятствия
- Почти нет шансов ложных срабатываний
Слабые стороны:
- Экономически выгодно только для больших помещений.
Комбинированные датчики
Другой вариант — купить детектор движения, который сочетает в себе инфракрасный датчик с микроволновым или ультразвуковым датчиком.Чтобы активировать комбинированный датчик, необходимо активировать оба типа датчиков.
Сильные стороны:
- Минимизирует ложные срабатывания, требуя срабатывания обоих датчиков.
- Эффективен в самых разных помещениях и местах.
- Использует меньше энергии, чем микроволновый или ультразвуковой детектор движения. Инфракрасный датчик должен быть отключен, прежде чем активируются другие.
Слабые стороны
- Повышенный риск того, что злоумышленник не сработает (злоумышленник может активировать один датчик, но не другой).
Готовы к установке детекторов движения?
Вопросы могут начать накапливаться, когда вы начнете искать детекторы движения. Вы заходите в Google, и оказывается, что существует четыре разных типа. . . какой тип мне подходит? Затем вы переходите на Amazon, где есть десятки вариантов для каждого типа датчика. . . какой продукт является законным и эффективным? Затем вам нужно подумать о месте, где вы их устанавливаете. . . сколько детекторов движения мне нужно и где их поставить?
В Central Alarm мы любим отвечать на такие вопросы.Если вы готовы установить детекторы движения, свяжитесь с нашими специалистами по безопасности сегодня, чтобы обсудить ваши варианты! Мы здесь, чтобы предоставить лучшее решение безопасности для ваших индивидуальных потребностей.
Несколько методов обнаружения движения
Существует множество различных вариантов обнаружения движения, но какой из них лучше всего подходит для ваших нужд? Здесь я рассмотрю некоторые из наиболее широко используемых технологий датчиков движения и исследую ситуации, в которых каждая из них может быть использована с ее сильными сторонами.
Выбор подходящего инструмента для работы
Важным и часто упускаемым из виду фактором при выборе новых компонентов для вашей системы безопасности является то, насколько хорошо они будут интегрироваться с вашей существующей сетью. Системы безопасности наиболее эффективны, когда они состоят из набора лучших в своем классе компонентов, безупречно работающих вместе. Итак, прежде чем выбрать новый компонент для вашей системы, спросите себя, как он впишется в вашу существующую сеть и будет ли он работать с компонентами, которые вы, возможно, захотите добавить в будущем.
Также стоит отметить, что в технологиях обнаружения движения, которые я буду рассматривать, будут существенные различия в качестве и эффективности отдельных продуктов. Приведенное ниже предназначено для того, чтобы различать преимущества каждой технологии при работе в наиболее подходящей среде.
И, наконец, самое главное, выберите решение, подходящее для конкретной работы. Каждая установка сопряжена со своими проблемами — будь то бюджетные ограничения или сложные условия — и для каждой потребуется индивидуальное решение, отвечающее требованиям.
Датчики PIR
Пассивные инфракрасные (PIR) датчики улавливают тепловые сигнатуры от объектов в пределах их поля зрения. Датчик обнаруживает изменения в количестве улавливаемого инфракрасного излучения, и при достижении порогового значения датчик активирует все, к чему он подключен — будь то свет, сигнализация или камера. Чтобы узнать больше о том, как они работают, щелкните здесь.
Эта простая технология эффективна в том, что она делает, но простота конструкции влечет за собой присущие ей проблемы.Во-первых, выходной сигнал датчика очень прост: да / нет (например, включать свет или нет). Значение этого станет очевидным при сравнении с альтернативными технологиями в этом посте. Кроме того, принцип работы датчика PIR также означает, что он не имеет большого диапазона, и он может легко попасть в препятствия (например, паутину, листья и т. Д.) И передать тепловые сигнатуры (например, Гарфилд, Кролик Питер , Фантастический мистер Фокс и т. Д.), Которые вызовут ложные срабатывания.
Помимо минусов, датчики PIR эффективны, если вы знаете об их ограничениях.Они хорошо работают в небольших помещениях и не «видят» сквозь окна — проблема, с которой иногда сталкивается видеодетектор движения (VMD). И, учитывая, что они так долго используются в системах безопасности, они также довольно доступны по цене. Как упоминалось ранее, между датчиками PIR на разных концах рынка будут различия — убедитесь, что вы выбрали тот, который соответствует вашим конкретным потребностям.
Видеодетектор движения (VMD)
Опция VMD объединяет изображения, созданные камерой наблюдения, с программным обеспечением, которое может анализировать изображения по мере их захвата.Это происходит примерно так же, как оператор камеры сидит и смотрит видеопоток, но автоматизирован и поэтому имеет определенные преимущества (щелкните здесь, чтобы узнать больше).
Некоторые недостатки этой технологии легко увидеть. Работая в видимом спектре света, камера слепа, если света недостаточно, и открыта для ослепления, если слишком много задней подсветки. Даже при использовании света, активируемого датчиком, всегда будет проблема с тенями. С другой стороны, видео — это широко применяемое решение безопасности, а добавление уровня аналитики довольно рентабельно.
Этот метод обнаружения движения в значительной степени зависит от двух ключевых компонентов: качества изображения с камеры и качества используемого аналитического программного обеспечения. Существует широкий спектр технологий VMD — некоторые из них позволяют вносить изменения в настройки, например чтобы обнаруживать движение только в пределах определенных периметров, а некоторые просто обнаруживают любое движение. Опять же, важно выбрать оборудование, подходящее для ситуации, в которой оно будет использоваться.
Тепловизоры
Во-первых, тепловизионные камеры — это не совсем камеры, поскольку они не улавливают видимый свет.Чтобы упростить, это датчики, которые создают изображение на основе разницы температур между объектами в их «поле зрения». Чтобы узнать больше о том, как работают тепловизионные камеры, щелкните здесь.
Тепловизоры — прекрасный комплект. У них отличный диапазон, даже если они фокусируются на довольно узкой области, могут улавливать тепловые сигнатуры через дым и туман и невосприимчивы ко многим условиям, которые могут быть проблематичными для камер видимого света — тени, темнота, подсветка и даже замаскированные объекты. .Они также работают с видеоаналитикой, как описано выше, и особенно эффективны при использовании в тандеме с камерами видимого света.
Несмотря на то, что эти тепловизионные камеры очень эффективны, они имеют такую же высокую цену, что во многих случаях может вывести технологию за рамки допустимого.
Радар
Чтобы еще раз упростить, радар работает, передавая радиоволны и принимая те же волны, которые отражаются от объектов в его поле обнаружения.Для более подробного объяснения ознакомьтесь с записью в Википедии здесь. С точки зрения полезности в системе безопасности, эта технология вычисляет расстояние, скорость и размер объектов по отношению к детектору.
Преимущество использования радиоволн перед инфракрасным или видимым светом заключается в сравнительном отсутствии помех, вызываемых повседневными препятствиями / срабатыванием ложных тревог. Радиоволны проходят через несущественные объекты, такие как паутина, листья и дым, позволяя радарному оборудованию сосредоточиться на важных объектах.Они также работают независимо от видимого спектра света и, таким образом, работают в сложных условиях освещения.
Особым преимуществом отслеживания расстояния до объектов является то, что радар может быть настроен на работу в определенных зонах, например в пределах огороженной территории, что опять же снижает количество ложных тревог из-за активности за пределами периметра. Узнайте больше о том, как крупный торговый центр в Стокгольме, Швеция, и округе Брум, штат Нью-Йорк, США, сократил количество ложных срабатываний с помощью радар-детектора.Кроме того, он может обнаруживать движение в гораздо более широком диапазоне, чем тепловизионные камеры, даже если он делает это в меньшем диапазоне. Цена на радар намного ниже, чем у тепловизоров и недалеко от ИК-датчиков.
Решения для конкретных ситуаций
У всех этих решений по обнаружению движения есть свои сильные и слабые стороны, и их эффективность будет зависеть от ситуаций, в которых они используются, и от дополнительных компонентов, с которыми они используются. Сама по себе камера видимого света была бы бесполезна ночью, но добавление света, активируемого датчиком движения, значительно улучшило бы производительность; вы, вероятно, не стали бы устанавливать сложный радар в офисе 4×4 м; и от датчика PIR будет мало пользы при обнаружении злоумышленников в заповеднике дикой природы (если вы не хотите обнаруживать дикую природу).
Узнайте больше об оборудовании Axis для обнаружения движения, включая сетевое видео и аналитику, тепловизионные камеры и радары:
Радиолокационная техника
Что такое датчики движения
Датчики движения встречаются чаще, чем вы думаете. Когда вы звоните в дверной звонок беспроводной камеры, камера начинает запись. Когда вы подъезжаете к дому ночью, загораются прожекторы. Когда кто-то открывает вашу дверь, издает звуковой сигнал.
А как именно работают датчики движения? Существует много разных типов датчиков обнаружения движения, и каждый работает по-своему.Например, в дверях, которые открываются и закрываются в продуктовом магазине, используется датчик движения на основе радара, в то время как в фонарях освещения для домашней безопасности может использоваться пассивная инфракрасная технология.
Независимо от того, обновляете ли вы систему домашней безопасности или собираетесь приобрести новые датчики движения, камеры или освещение, вот полное изложение того, на что способны датчики движения и как вы можете использовать их для лучшей защиты вашего дома и имущества.
СОДЕРЖАНИЕ
Какую технологию использует датчик движения?
Какие типы датчиков движения существуют?
Что сработает детектор движения?
Какую технологию использует датчик движения?
В различных типах датчиков используются различные технологии для достижения одной и той же цели — обнаружения движения.Вот основные типы детекторов и принципы их работы:
Активные датчики движения
Активные датчики движения, также называемые радарными датчиками движения, используют волны, которые срабатывают на датчике, когда кто-то проходит мимо. Например, в ваших гаражных воротах, вероятно, используется технология активного движения, чтобы они могли определить, мешает ли кто-то или что-то, когда дверь закрывается. Активные датчики движения излучают массивы микроволновой энергии или ультразвуковых звуковых волн, которые отражают энергию по той же схеме. Нарушения рисунка активируют датчик.
Пассивные инфракрасные датчики
Также сокращенно PIR, пассивные инфракрасные датчики обнаруживают инфракрасную энергию или тепло тела, исходящее от любого человека, входящего в ваш дом. Когда датчик определяет наличие энергии, он может активировать вашу охранную сигнализацию и немедленно предупредить полицию или вашу мониторинговую компанию. Однако инфракрасная энергия имеет тенденцию колебаться, поэтому датчики срабатывают, когда в поле происходят более быстрые изменения — например, кто-то входит в комнату.
Фотосенсор детектора движения
Сфокусированный свет работает в сочетании с датчиком света для обнаружения движения.Допустим, у вас на крыльце установлена камера с детектором движения. Если кто-то проходит между источником света и датчиком, заблокированный луч вызовет тревогу и начнет запись.
Инфракрасный датчик движения
Все, что имеет температуру выше абсолютного нуля, испускает обнаруживаемое излучение в виде тепла. Тепловое излучение невидимо для человеческого глаза, но электронные устройства, такие как инфракрасные детекторы, могут ощущать тепло. Когда человек проходит перед датчиком, количество излучения увеличивается, потому что температура человеческого тела выше, чем фоновая температура.Пассивные инфракрасные датчики используют эту инфракрасную технологию. В случае охранного дверного звонка это тепло от человека, стоящего перед вашим домом, запускает камеру для записи.
Микроволновый датчик движения
Микроволновые датчики, которые часто используются в радарных датчиках движения, таких как полицейский радар, используют безопасное электромагнитное излучение для излучения волн, отраженных обратно в приемник.
Томографический датчик движения
В отличие от многих детекторов, которые должны находиться в пределах прямой видимости, вы можете убрать томографический датчик движения из поля зрения, поскольку его волны могут проходить сквозь стены.Томографические датчики движения используют перепончатую сеть радиоволн, которая срабатывает при возникновении помех.
Какие типы датчиков движения существуют?
Детекторы движения — это лишь один из многих слоев, но очень важный. Детекторы движения могут предупредить вас о том, что кто-то входит на вашу подъездную дорожку. Они могут активировать камеры безопасности детектора движения в вашем доме и вокруг него. И свет детектора движения включается, когда кто-то входит в комнату.
Вот несколько характеристик датчика движения, которые следует учитывать при выборе домашней системы безопасности с обнаружением движения:
Проводной vs.беспроводной
Что выбрать: проводную или беспроводную систему обнаружения движения? Смотря как. У каждого есть свои плюсы и минусы. Многие датчики движения являются проводными, то есть они используют провода для подключения к системе охранной сигнализации. Однако беспроводные датчики движения полагаются на Wi-Fi или сотовую связь, чтобы предупредить вас о движении.
Характеристики проводных датчиков движения:
Проводные датчики движения сложнее устанавливать и перемещать.
Возможно, им потребуется находиться рядом с источником питания.
В целом проводные системы безопасности более стабильны с точки зрения подключения, что означает, что они с меньшей вероятностью
потеряют прием или сигнал.
Проводные датчики движения менее уязвимы для взлома.
Характеристики беспроводных извещателей движения:
Беспроводные извещатели просты в установке, поскольку не требуют большого количества шнуров.
Беспроводные датчики движения можно брать с собой куда угодно, если у вас есть надежный прием.
Беспроводная связь лишь немного менее безопасна, чем проводная система.
Прием и стабильность сигнала могут быть проблемой, в зависимости от вашего соединения Wi-Fi, а беспроводные датчики движения могут иметь меньший срок службы батареи.
Беспроводная система позволяет удаленно контролировать ваш дом или собственность с помощью смартфона, другого устройства, подключенного к Интернету или сотовой связи.
Контактные датчики движения
Контактные датчики движения предупреждают вас о входе и выходе из дверей или окон.В этом типе датчика используются две части: одна на дверном или оконном косяке, а другая на самом окне или двери. Когда элементы разделяются, активируется предупреждение или тревога.
Видеодатчики движения
Видеодомофон — отличный пример видеодатчика движения. Когда камера улавливает движение, она автоматически начинает запись, позволяя увидеть, кто стоит у двери… или доставлен ли этот пакет.
Датчики движения с иммунитетом к домашним животным
Вы хотите защитить свой дом, но ваша кошка или собака прыгает на мебель, пока вас нет, и включает сигнализацию.Датчики движения с иммунитетом к домашним животным улавливают движение человека, но позволяют домашним животным с определенным пределом веса — обычно до 40 фунтов — избежать срабатывания системы безопасности. Крайне важно установить датчики движения с защитой от домашних животных в правильном положении и на правильной высоте, чтобы предотвратить ложные срабатывания сигнализации.
Что сработает детектор движения?
Хотя гениальность детекторов движения заключается в их способности точно определять движение, это может быть палкой о двух концах, когда вы уже установили домашнюю сигнализацию и вам нужно вернуться в дом, чтобы схватить ключи.Вот несколько вещей, которые будут активировать ваши датчики движения:
Температура и звук
Даже незначительные изменения температуры могут вызвать срабатывание детектора движения. Если у вас есть детекторы дыма и угарного газа, подключенные к вашей системе безопасности, вы знаете, что температура может вызвать срабатывание сигнализации. Изменение температуры может быть таким же безобидным, как нагретый воздух, выходящий из напольной вентиляции. Помимо тепла, звуковые помехи могут изгибать волны обнаружения движения и вызывать срабатывание датчика.
Домашние животные
В то время как датчики движения с иммунитетом к домашним животным эффективно работают для домашних животных меньшего размера, как насчет вашего 100-фунтового золотистого ретривера? Проконсультируйтесь с вашим старшим консультантом по безопасности, откалибруйте чувствительность датчиков и расположите их так, чтобы они соответствовали домашним животным.
Проезжающие машины
Сколько раз ваш дверной звонок улавливал движение автомобиля, проезжающего по вашей улице или свернувшего на подъездную дорожку? Чтобы камера не отправляла ненужные оповещения в ваше приложение для обнаружения движения, вам нужно повернуть камеру так, чтобы она с меньшей вероятностью могла уловить ежедневные пробежки вашего соседа или грузовик местной компании, занимающейся газонами.
Батареи
Нет ничего более раздражающего, чем непрерывный звуковой сигнал датчика, когда вы не можете найти свидетельства проникновения или движения. Проверьте эти резервные батареи и установите напоминания календаря, чтобы заменить их при необходимости.
Открытие и закрытие дверей или окон
Эти контактные датчики движения основаны на двух элементах, взаимодействующих друг с другом. Когда они отключены, датчик подает сигнал тревоги. Убедитесь, что окна и двери не приоткрыты.
Ошибки, свет и пыль
Жуткие ползания, бегающие по камере обнаружения движения, могут сигнализировать камере о начале записи.Со сменой времен года световые узоры в вашем доме и вокруг него могут меняться, вызывая тени, которых не было при первой настройке системы обнаружения движения. Даже лучи света с кружащимися пылинками могут вызвать срабатывание детектора движения, поэтому убедитесь, что вы держите камеру в месте, где не будут собираться насекомые или находиться под прямыми солнечными лучами.
Ветер или кондиционер
Задираются ли шторы о контактный датчик окна, когда включается кондиционер? Отражает ли ваш уличный рождественский декор ваши огни обнаружения движения на улице? Помните обо всем, что может внезапно сдвинуться с места и активировать датчик.
Выбор внутренних и наружных датчиков движения является важной частью вашей домашней системы безопасности. Будь то пожарный извещатель, датчик воды или дверная сигнализация, узнайте больше о датчиках движения Brinks Home Security® и о том, какие варианты подходят именно вам.
Джейсон Стивенс — старший писатель Brinks Home Security. Он технический специалист, которому нравится делиться с другими советами по домашней безопасности и автоматизации.
Детекторы движения — что вам нужно знать
Детектор движения — это первая линия защиты домашней безопасности.Проще говоря: детекторы движения распознают, если кто-то входит в зону вашего дома, и реагируют на это вторжение. Разместив датчик движения рядом с дверью или коридором, вы сможете узнать, есть ли кто-то в вашем доме, на подъездной дорожке или во дворе, хотя этого быть не должно. Это руководство поможет вам решить, какой тип датчика движения лучше всего подходит для вашего помещения.
Причины для покупки датчика движения:
- Обнаружение движения предупреждает вас, если вы вошли в окно или дверь.
- Сообщает вам, если вор войдет в ваш дом во время вашего отсутствия.
- Сообщает, есть ли кто-то у вашей входной двери.
- Наружные датчики движения экономят электроэнергию, поскольку включаются только тогда, когда кто-то находится на улице.
- Помогает обрести душевное спокойствие.
Типы детекторов движения для вашего пространства
Существует несколько различных технологий, из которых вы можете выбрать, решая, какие датчики движения установить в вашем доме. Подумайте о планировке вашего дома и его общем окружении, прежде чем решать, какая технология лучше всего подойдет для вашей системы безопасности.Ниже приведены различные типы датчиков движения, которые вы можете выбрать для своего дома.
1. Активные датчики
Активные датчики используют сигналы (например, радиолокационные или звуковые волны) для обнаружения любых изменений в области. Это распространенные типы активных датчиков:
- Ультразвуковые: Это наиболее часто используемый тип, когда речь идет о световых детекторах движения. Он работает, испуская высокочастотные звуковые волны. Если есть какие-либо изменения в структуре звуковой волны, он срабатывает детектор движения.
- Микроволновая печь: Используется в большинстве домашних систем безопасности. Он излучает электромагнитное излучение, обнаруживающее движение. Эти типы датчиков излучают волны, которые возвращаются к приемнику. Если эти волны нарушаются движением, микроволновый датчик сможет обнаружить это и подать сигнал тревоги.
- Томографический: Этот тип датчика движения использует радиоволны и охватывает большие пространства. Любое изменение схемы радиоволн вызывает срабатывание детектора движения.
- Площадь отражения: В этой технологии используются светодиодные лампы, излучающие инфракрасные лучи.Отражающие датчики площади используют отражение инфракрасных лучей, чтобы определить, попал ли объект в обозначенное пространство.
2. Пассивные датчики
Пассивный инфракрасный датчик движения (PIR) определяет температуру тела. Если человек или животное проходит через обозначенную зону, датчики обнаружат изменение температуры и предупредят вас о движении. Важно размещать эти датчики в правильном месте из-за их чувствительности к теплу. Установка их рядом с источником тепла или на сквозняке может вызвать ложные срабатывания.
3. Датчики с двойной технологией
Этот тип детектора движения использует несколько из этих технологий для выполнения своей работы. В них используются как ультразвуковые, так и инфракрасные технологии, и они хорошо подходят для коммерческих помещений. Это может эффективно уменьшить количество ложных срабатываний, потому что обе технологии должны отключиться, чтобы вы были уведомлены.
Особенности, которые следует искать в датчиках движения
Вы можете приобрести базовый детектор движения или искать модели с дополнительными функциями, обычно направленными на снижение количества ложных срабатываний или упрощение установки.Вот некоторые особенности, которые следует учитывать при выборе детектора движения.
- Беспроводные датчики движения
- Выбор беспроводной модели упростит вашу жизнь от начала до конца. Отсутствие проводов означает отсутствие сверления и более простую установку. Этот тип датчика движения будет связываться с вашей домашней системой безопасности по беспроводной сети, и это наиболее распространенный тип датчиков, используемых сегодня.
- Контактные чувствительные датчики движения
- Эти типы датчиков устанавливаются на дверях и окнах, как правило, пассивные инфракрасные датчики.Они немедленно вызовут вашу охранную сигнализацию, если в вашем доме откроется дверь или окно.
- Иммунные датчики домашних животных
- Владельцы домашних животных никогда не могут точно знать, чем занимаются животные, пока они отсутствуют на работе. Но если у вас есть активная собака или кошка, возможно, датчик движения сработает из-за их движений. Есть несколько пассивных датчиков, которые можно настроить так, чтобы они игнорировали движения вашего питомца. Обычно вы можете настроить их так, чтобы они игнорировали животных до определенного веса, а это значит, что они все равно должны быть полезны для защиты вашего дома от нежелательных злоумышленников.
- Датчики с возможностью видео
- Некоторые датчики движения работают рука об руку с системами видеонаблюдения. Используя эту технологию, камера будет записывать только при срабатывании датчика. Это экономит память для вашей камеры видеонаблюдения и, конечно же, может пригодиться видеодоказательство взлома.
Как правильно установить датчики движения
Если вы выбрали профессиональную домашнюю систему безопасности, вам, вероятно, не придется сильно беспокоиться о том, где установлены ваши датчики, поскольку они либо сделают настройку для вы или поможете вам сделать это самостоятельно.Но если вы не нанимаете профессионалов и делаете все самостоятельно, убедитесь, что вы понимаете, как правильно размещать их в своем доме и вокруг него. Вот несколько простых советов, которые помогут убедиться, что вы не вызываете ложные срабатывания сигнализации или не пропускаете важные области.
- Установите датчики PIR на расстоянии 10–15 футов от источников тепла. Размещение датчика движения возле вентиляционных отверстий может привести к срабатыванию датчика. Также обратите особое внимание на то, будет ли ваш датчик находиться на солнечном свете. Вы не хотите, чтобы датчик активировался в зависимости от времени суток.
- Избегайте сквозняков в вашем доме. Если вы заметили, что какой-то коридор получает потоки холодного воздуха от кондиционера, возможно, это не идеальное место для установки датчика движения. Внезапное изменение температуры из-за сквозняков может вызвать срабатывание датчика.
- Установите датчики там, где могут пройти грабители. Воры обычно проникают через переднюю и заднюю двери или через гараж. Установите датчики движения возле точек входа и даже в коридорах, где, как вы знаете, грабитель должен пройти, чтобы проникнуть в ваш дом.Обойдите свой дом с точки зрения злоумышленника, прежде чем решить, где разместить датчик движения.
- Проверьте датчики движения перед их использованием. Определите, правильно ли вы разместили датчики, проверив их. Включите систему и проверьте, активированы ли датчики должным образом, когда вы проходите через нее. Постарайтесь пройти через зоны незамеченными, чтобы увидеть, есть ли у вас слепые зоны безопасности.
- Регулярно очищайте датчики движения. Это особенно актуально для датчиков внешнего движения, поскольку они более подвержены загрязнению и частицам пыли. Любой мусор на датчике может помешать ему обнаружить движение.
Существует несколько типов датчиков движения на выбор. Знание вашего пространства и окружающей среды важно не только для выбора подходящего датчика для вашего дома, но также имеет значение, когда вы решаете, где разместить их в жилой зоне. Датчики движения являются важной частью вашей домашней системы безопасности и могут даже сэкономить на расходах на электроэнергию.Не упустите возможность приобрести одну или несколько из этих рабочих лошадок!
Поставщики средств беспроводной связи и ресурсы
О мире беспроводной связи RF
Веб-сайт RF Wireless World является домом для поставщиков и ресурсов радиочастотной и беспроводной связи. На сайте представлены статьи, руководства, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тестирование и измерения, калькуляторы, новости, книги, загрузки и многое другое.
Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, оптоволокно, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. Д.Эти ресурсы основаны на стандартах IEEE и 3GPP. В нем также есть академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и MBA.
Статьи о системах на основе Интернета вещей
Система обнаружения падений для пожилых людей на основе Интернета вещей : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей.
В нем упоминаются преимущества или преимущества системы обнаружения падений Интернета вещей.
Читать дальше➤
Также обратитесь к другим статьям о системах на основе Интернета вещей следующим образом:
• Система очистки туалетов самолета.
• Система измерения столкновений
• Система отслеживания скоропортящихся продуктов и овощей
• Система помощи водителю
• Система умной торговли
• Система мониторинга качества воды.
• Система Smart Grid
• Система умного освещения на базе Zigbee
• Интеллектуальная система парковки на базе Zigbee.
• Система умной парковки на основе LoRaWAN
RF Статьи о беспроводной связи
В этом разделе статей представлены статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE / 3GPP и т. Д. .стандарты. Он также охватывает статьи, относящиеся к испытаниям и измерениям, по тестированию на соответствие, используемым для испытаний устройств на соответствие RF / PHY. УКАЗАТЕЛЬ СТАТЬИ ДЛЯ ССЫЛКИ >>.
Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Читать дальше➤
Основы повторителей и типы повторителей : В нем объясняются функции различных типов ретрансляторов, используемых в беспроводных технологиях.Читать дальше➤
Основы и типы замирания. Читать дальше➤
Архитектура сотового телефона 5G : В этой статье рассматривается структурная схема сотового телефона 5G с внутренними модулями 5G Архитектура сотового телефона. Читать дальше➤
Основы помех и типы помех: В этой статье рассматриваются помехи в соседнем канале, помехи в совмещенном канале, Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. Д.Читать дальше➤
5G NR Раздел
В этом разделе рассматриваются функции 5G NR (New Radio), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. Д.
5G NR Краткий указатель ссылок >>
• Мини-слот 5G NR
• Часть полосы пропускания 5G NR
• 5G NR CORESET
• Форматы DCI 5G NR
• 5G NR UCI
• Форматы слотов 5G NR
• IE 5G NR RRC
• 5G NR SSB, SS, PBCH
• 5G NR PRACH
• 5G NR PDCCH
• 5G NR PUCCH
• Эталонные сигналы 5G NR
• 5G NR m-последовательность
• Золотая последовательность 5G NR
• 5G NR Zadoff Chu Sequence
• Физический уровень 5G NR
• Уровень MAC 5G NR
• Уровень 5G NR RLC
• Уровень 5G NR PDCP
Учебные пособия по беспроводным технологиям
В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводной связи.Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, WLAN, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. Д. См. УКАЗАТЕЛЬ Учебников >>
Учебное пособие по 5G — В этом учебном пособии по 5G также рассматриваются следующие подтемы по технологии 5G:
Учебное пособие по основам 5G
Частотные диапазоны
Учебник по миллиметровым волнам
Волновая рама 5G мм
Зондирование волнового канала 5G мм
4G против 5G
Испытательное оборудование 5G
Сетевая архитектура 5G
Сетевые интерфейсы 5G NR
канальное зондирование
Типы каналов
5G FDD против TDD
Разделение сети 5G NR
Что такое 5G NR
Режимы развертывания 5G NR
Что такое 5G TF
В этом руководстве GSM рассматриваются основы GSM, сетевая архитектура, сетевые элементы, системные спецификации, приложения,
Типы пакетов GSM, структура или иерархия кадров GSM, логические каналы, физические каналы,
Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM, установка вызова или процедура включения питания,
MO-вызов, MT-вызов, VAMOS, AMR, MSK, модуляция GMSK, физический уровень, стек протоколов, основы работы с мобильным телефоном,
Планирование RF, нисходящая линия связи PS и восходящая линия связи PS.
➤Подробнее.
LTE Tutorial , охватывающий архитектуру системы LTE, охватывающий основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он обеспечивает связь с обзором системы LTE, радиоинтерфейсом LTE, терминологией LTE, категориями LTE UE, структурой кадра LTE, физическим уровнем LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, передача голоса по LTE, расширенный LTE, Поставщики LTE и LTE vs LTE продвинутые.➤Подробнее.
RF Technology Stuff
Эта страница мира беспроводной радиосвязи описывает пошаговое проектирование преобразователя частоты RF на примере преобразователя RF UP диапазона 70 МГц в диапазон C.
для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO,
колодки аттенюатора. ➤Подробнее.
➤Проектирование и разработка радиочастотного трансивера
➤Конструкция RF-фильтра
➤Система VSAT
➤Типы и основы микрополосковой печати
➤ОсновыWaveguide
Секция испытаний и измерений
В этом разделе рассматриваются контрольно-измерительные ресурсы, испытательное и измерительное оборудование для тестирования DUT на основе
Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE.ИНДЕКС испытаний и измерений >>
➤Система PXI для T&M.
➤ Генерация и анализ сигналов
➤Измерения слоя PHY
➤Тест устройства на соответствие WiMAX
➤ Тест на соответствие Zigbee
➤ Тест на соответствие LTE UE
➤Тест на соответствие TD-SCDMA
Волоконно-оптическая технология
Волоконно-оптический компонент , основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель,
фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д.Эти компоненты используются в оптоволоконной связи.
Оптические компоненты INDEX >>
➤Учебное пособие по оптоволоконной связи
➤APS в SDH
➤SONET основы
➤SDH Каркасная конструкция
➤SONET против SDH
Поставщики, производители радиочастотных беспроводных устройств
Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.
Поставщики радиочастотных компонентов, включая радиочастотный изолятор, радиочастотный циркулятор, радиочастотный смеситель, радиочастотный усилитель, радиочастотный адаптер, радиочастотный разъем, радиочастотный модулятор, радиочастотный трансивер, PLL, VCO, синтезатор, антенну, генератор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексор, дуплексер, микросхема резистора, микросхема конденсатора, индуктор микросхемы, ответвитель, оборудование ЭМС, программное обеспечение для проектирования радиочастот, диэлектрический материал, диод и т. д.Производители RF компонентов >>
➤Базовая станция LTE
➤RF Циркулятор
➤RF Изолятор
➤Кристаллический осциллятор
MATLAB, Labview, встроенные исходные коды
Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW.
Эти коды полезны для новичков в этих языках.
ИНДЕКС ИСХОДНОГО КОДА >>
➤3-8 декодер кода VHDL
➤Код MATLAB для дескремблера
➤32-битный код ALU Verilog
➤T, D, JK, SR триггеры labview коды
* Общая информация о здравоохранении *
Выполните эти пять простых действий, чтобы остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: часто мойте их
2. КОЛЕНО: Откашляйтесь.
3. ЛИЦО: Не трогай его
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга
5. ЧУВСТВОВАТЬ: Болен? Оставайся дома
Используйте технологию отслеживания контактов >>, соблюдайте >> рекомендации по социальному дистанцированию и установить систему видеонаблюдения >> чтобы спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таким странам, как США и Китай, чтобы остановить распространение COVID-19, поскольку это заразное заболевание.
RF Беспроводные калькуляторы и преобразователи
Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц измерения.
Сюда входят такие беспроводные технологии, как GSM, UMTS, LTE, 5G NR и т. Д.
СПРАВОЧНЫЕ КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR
➤5G NR ARFCN против преобразования частоты
➤Калькулятор скорости передачи данных LoRa
➤LTE EARFCN для преобразования частоты
➤Калькулятор антенн Яги
➤ Калькулятор времени выборки 5G NR
IoT-Интернет вещей Беспроводные технологии
Раздел IoT охватывает беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet,
6LoWPAN, RF4CE, Bluetooth, Bluetooth Low Power (BLE), NFC, RFID, INSTEON, X10, KNX, ANT +, Wavenis, Dash7, HomePlug и другие.Он также охватывает датчики Интернета вещей, компоненты Интернета вещей и компании Интернета вещей.
См. Главную страницу IoT >> и следующие ссылки.
➤ НИТЬ
➤EnOcean
➤Учебник по LoRa
➤Учебник по SIGFOX
➤WHDI
➤6LoWPAN
➤Zigbee RF4CE
➤NFC
➤Lonworks
➤CEBus
➤UPB
СВЯЗАННЫЕ ЗАПИСИ
RF Wireless Учебники
Различные типы датчиков
Поделиться страницей
Перевести страницу
.
