Фотореле для уличного освещения: критерии выбора и монтаж

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Технологии в современном мире постоянно развиваются. Одними из последних открытий стали усовершенствованные разработки в сфере наружного освещения. Кроме экономных и ярких LED-ламп, важным достижением является фотореле для уличного освещения. Новейшая техника относится к разряду интеллектуальной, так как светильники, благодаря специальному программному обеспечению, загораются и гаснут без вмешательства человека. Детально о приборе расскажет статья.

Фотореле – это прибор для регулировки и включения уличного освещения

Фотореле, или уличный датчик освещенности для включения света

Фотореле – это прибор для регулировки уличного освещения. Его применяют в разных местах с целью экономии электроэнергии. Принцип работы реле, в основе которого лежит фотоэффект, заключается в том, что при малом количестве лучей света происходит замыкание контактов.

В результате включается уличный датчик. Когда освещение возрастает до необходимого уровня, контакты автоматически размыкаются и, соответственно, светильники выключаются.

Фотореле применяют в разных местах с целью экономии электроэнергии

Прибор имеет множество наименований и определений. В некоторых технических учебниках его называют светоконтролирующим выключателем, в других изданиях – автоматом светочувствительности. В неофициальной лексике чаще всего можно услышать словосочетание “датчик света” или “датчик освещенности”, “фотодатчик”. Есть и более простые названия, такие как “датчик сумерек” либо “переключатель день/ночь”. Все это наименования одного и того же предмета, который в промышленном производстве называют фотореле.

Фотореле устанавливают у входов в дома, на территориях административных зданий, в подъездах многоквартирных домов, на столбах электропередач. Таким образом, входы в помещения, улицы и дороги будут постоянно освещаться с наступлением сумерек. При наличии такого устройства принудительное включение и выключение фонарей и ламп уличного освещения на столбах не потребуется. Это будет происходить автоматически, причем затраты на электроэнергию прилично сократятся.

Принцип работы и устройство датчика света для уличного освещения

Основу фотореле составляют фоторезистор либо фототранзистор, меняющие свои параметры при определенном изменении освещенности. Если достаточно количества света, попадающего на них, то цепь электропитания разомкнута. С постепенным наступлением темноты фотоэлемент начинает реагировать, и в определенном показании, указанном в настройках, цепь замыкается. Процесс может происходить не только вечером, но и, например, при сильно пасмурной погоде. Когда освещение улучшается, то есть наступает утро (или тучи и туман рассеиваются), то цепь размыкается.

Основной блок и выносной датчик фотореле для уличного освещения

Интересно знать! Устройство фотореле считается универсальным, и его можно использовать в иных целях, например, для орошения газонов.
Для этого прибор подключают к системе полива и, таким образом, каждую ночь будет обеспечено увлажнение лужайки или клумбы.

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле. По этому принципу различают два типа устройств:

Прибор выносного датчика небольшой по размерам, его проще обеспечить защитой от внешних негативных воздействий и подсветки. Данное устройство можно разместить автономно, например, в электрощитовой. Примером таких фотореле являются модели под дин-рейку. Встроенный датчик должен располагаться в непосредственной близости с осветительным прибором, например, рядом со светильниками – на столбах уличного освещения. При этом очень важно выбирать такое место, чтобы ламповый свет не попадал на фотодатчик. Такой вариант чаще всего используют при установке уличного освещения на солнечных батареях.

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле

Эксплуатационные характеристики уличного датчика освещенности

Выбрав нужный тип датчика, необходимо определиться с техническими параметрами прибора. Основные из них, которые непосредственно влияют на качество работы и срок эксплуатации фотореле, следующие:

Напряжение сети. Может быть 220 либо 12 В – выбор зависит от напряжения, обеспечивающего уличное освещение. Двенадцативольтовые датчики включения света чаще всего используют для освещения от аккумуляторов.
Эксплуатационный режим. Необходимо, чтобы фотореле работало при значительных перепадах температуры, что зависит от климатических условий в том или ином регионе. В идеале прибор должен выдерживать аномальную жару и сильные морозы.
Класс защищенности корпуса. Для установки уличного освещения подойдет уровень IP44 и выше, обеспечивающий защиту прибора от брызг воды, попадания грязи и твердых частиц диаметром больше1 мм. Если же речь идет о монтаже фотореле в помещении, то подойдет уровень защиты, начиная от IP23.

Мощность. Работа любого реле рассчитана на определенный уровень напряжения мощностной нагрузки, причем суммарная мощность всех подключенных устройств должна быть на 20% меньше допустимой нормы. Таким образом удастся сократить степень износа приборов и продлить срок их службы.

Фотореле работает при значительных перепадах температуры, независимо от климатических условий

Это основной, но не окончательный перечень характеристик фотореле, которые необходимо учитывать при выборе датчика. Грамотный подход в данном вопросе окажет положительное влияние на работоспособность устройства и продлит период его эксплуатации.

Полезный совет! Одним из главных условий бесперебойной работы фотореле является наличие стабильного напряжения в сети, которое должно быть на 30% выше, чем данный показатель самого прибора.

Варианты настроек подключения датчика света

Почти все устройства имеют автоматическую систему регулировки, позволяющую выбрать конкретный режим работы. Особенность данного элемента прибора состоит в том, что настраивать его приходится вручную. Для этого специальный регулятор поворачивают в нужном направлении и выбирают необходимую опцию.

Фотореле используется для того, чтобы автоматизировать систему уличного освещения и в то же время сэкономить электроэнергию

Фотореле может включать следующие регуляторы настроек:

Порог реагирования. Эта настройка предусматривает увеличение или уменьшение чувствительности прибора. Рекомендуется понижать ее уровень зимой, особенно в снежную погоду, во избежание лишнего отражения света от снега, а также в местах с ярким уличным освещением, например, в мегаполисах.
Секундное задержание на включение или отключение прибора. Если увеличить задержку на выключение, то удастся избежать ложных срабатываний, возникающих при попадании на фотореле случайного луча, например, света от фар автомобиля. Задержание включения предотвратит реакцию устройства на мимолетное затемнение прибора, например, от тучи или теней пролетающих птиц.

Регулятор диапазона освещенности. При подключении фотореле, используя данную настройку, можно обеспечить необходимый уровень освещенности. При его нижней границе датчик срабатывает, включая подачу питания, и, наоборот, в верхних значениях отключает его. Диапазон может колебаться от 2 до 100 лк (2 лк – кромешная темнота) или от 20 до 80 лк, (в данном случае 20 лк – глубокие сумерки, когда очертания предметов еле видны).

Освоение и эффективное использование перечисленных настроек помогут обеспечить наиболее оптимальную работу фотореле, исключив ложные срабатывания, сделав тем самым освещение более комфортным, а потребление электроэнергии максимально экономным.

Фотореле может включать множество регуляторных настроек

Выбор оптимального места расположения датчика уличного освещения

Перед тем как подключить датчик света, необходимо определиться с местом его установки, учитывая при этом ряд важных моментов:

если фотодатчик выносного типа, то его месторасположение должно быть в прямой досягаемости дневного света;
источники искусственного освещения должны располагаться как можно дальше от датчика, главное, чтобы реле не реагировало на их включение или отключение;

желательно максимально исключить попадание света от автомобильных фар.

Оптимальная высота установки фотореле – от 180 до 200 см, что обеспечит возможность регулировки параметров, стоя на земле, не используя табуретов и стремянок.

Выполнить вышеперечисленные требования помогут некоторые хитрости. Например, можно оградить фотодатчик от засветки фонарей, используя отрезок трубы большого диаметра из пластика черного цвета длиной 15-20 сантиметров. С этой целью необходимо подпилить трубу внизу под углом 40-30° от вертикальной стены таким образом, чтобы она смотрела вверх.

Место установки фотореле выбирается с учётом ряда правил

Полезный совет! С целью стандартизации сборки устройств для указания фотореле на схемах и чертежах придумали специальные обозначения и термины. Их необходимо знать тем, кто решил самостоятельно осуществить установку прибора.

Если работа реле рассчитана на один фонарь, но большой мощности, то идеальным местом станет его размещение непосредственно позади плафона. Именно там случайный свет будет попадать меньше всего. Настроить работу датчика намного легче, если он расположен на восточной либо западной стороне здания. Главное условие при этом – отсутствие вблизи объектов с ярким светом. Поэтому в данном случае нужно выбирать ту сторону, где «засветка» максимально исключена.

Фотореле для уличного освещения: оснащение дополнительными функциями

Оба типа фотореле, как со встроенным, так и выносным датчиком, имеют свои разновидности. Классификация приборов основана в первую очередь на их предназначении и дополнительном функциональном оснащении. Оба типа устройств имеют подвиды.

Фотореле с датчик движения. Такой прибор устанавливают там, где освещение требуется только во время пребывания человека, например, в коридорах, во дворе загородного дома или в гараже. Устройство реагирует на движение и тепло, излучаемое человеческим телом.

Фотореле с датчик движения устанавливают там, где освещение требуется только во время пребывания человека

Фотореле с таймером. Такой вариант применяют, когда освещенность необходима на протяжении определенного времени. Пользователи устройства устанавливают желаемое время, когда оно включается или выключается. Соответственно, прибор оснащается таймером включения и выключения света. Такие датчики особенно актуальны в декоративной подсветке приусадебных участков или зданий.

Астротаймер – это не просто фотореле, а более усовершенствованный прибор, запрограммированный на восход или закат солнца в различных климатических зонах. Достаточно в памяти выбрать определенный часовой пояс. Устройство автоматически будет срабатывать в заданное программой время. Цена фотореле с астротаймером намного выше, но при этом не нужно беспокоиться о месте установки.

Приборы с дополнительными функциями не пользуются популярностью, так как цена фотореле для уличного освещения с вмонтированными датчиками может быть вдвое выше, чем стоимость обычного светореагирующего устройства. Поэтому для обеспечения дополнительных функций совсем не обязательно приобретать дорогостоящее мультифотореле, достаточно купить обычное устройство и дополнительно установить датчики движения или таймеры.

Астротаймер – это более усовершенствованный прибор, запрограммированный на восход или закат солнца

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Уличные светодиодные светильники на столбы: долговечность и эффективность
Виды, технологические особенности устройств, специфика установки. Соотношение цены и качества.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

Полезный совет! Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами. Однако дешевле в покупке и обслуживании обойдутся два отдельных датчика, например, на свет и движение. Кроме этого, проще будет заменить деталь в одном из двух устройств, чем ремонтировать все фотореле в комплексе.

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

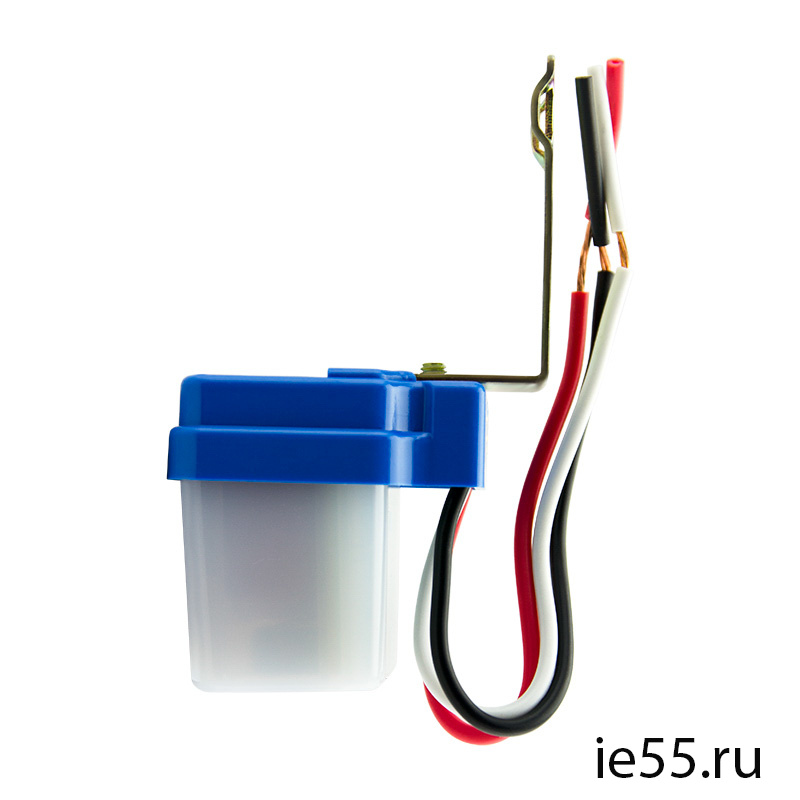

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

черный – фаза;
зеленый – ноль;
красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки.

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

Полезный совет! Перед установкой и настройкой прибора рекомендуется тщательно изучить схему подключения освещения, которая прилагается к устройству. В документе четко и наглядно изображены все провода фотореле, а также показано, куда их необходимо подключать.

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Настройка уличного освещения для загородного дома

После того как подключили фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов. Как уже упоминалось ранее, у фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода. Их подключение происходит таким образом:

красный, отвечающий за электронагрузку, идет непосредственно к фонарю, лампе или прожектору;

После подключения фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов

провод коричневого либо черного цвета подключают к фазе, идущей от щитка;
синий проводок соединяют с нолем на корпусе щитка.

Необязательным, но важным моментом в обеспечении безопасности является подключение заземления. С этой целью отдельный провод присоединяют к клемме на корпусе. При этом сечение провода должно быть подобрано в соответствии с мощностью предполагаемой нагрузки фотореле. Схема подключения проводов подскажет, как правильно это сделать.

Настройку устройства производят после его монтажа. Для этого нужно дождаться момента естественной освещенности, когда желательно включение светильников. Регулируют прибор с помощью настройки путем закручивания подстроечного колесика. Крутить нужно до тех пор, пока светильник не включится.

Необходимо отметить, что порядок подключения реле с выносным датчиком немного отличается от подсоединения прибора со встроенным фотоэлементом. Здесь фаза подключается к клемме A1 (L), которая расположена вверху устройства, далее ноль заводится на клемму A2 (N). С выхода, в зависимости от расположения провода, фазу подают на фонари.

На фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Полезный совет! Чтобы подключить несколько фонарей одновременно, необходимо приобрести специальный контроллер. На это устройство будет поступать сигнал, который управляет освещением.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т. д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Как подключить фотореле для уличного освещения? Схемы подключения.

Что такое фотореле?

Фотореле — это устройство, снабженное с выносным или встроенным сумеречным датчиком, которое встроено в электрическую цепь для осветительых приборов. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

Как правильно выбрать фотореле?

Для правильного выбора фотореле, нужно знать какой вид датчика будет удобней использовать в конкретных условиях, выносной или встроенный и обязательно учесть токовые характеристики фотореле. Они, как и во всяком электрическом приборе, имеют ограничение по коммутации тока в амперах.

сумеречный выключатель 10Асумеречный выключатель (таблица)сумеречный выключатель 20Асумеречный выключатель (таблица)

Принцип работы фотореле

Светочувствительное устройство, постоянно подключенное к электрическому питанию, замеряет уровень естественной освещенности контролируемого пространства. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

замер уровня освещенности контролируемого пространства

Структурная схема фотореле

устройство датчика фотореле

В состав сумеречного выключателя могут входить:

светочувствительный элемент, реагирующий на колебания освещенности;
датчик фотоэлемента, воспринимающий изменения тока;
усилитель электрического тока;
коммутирующий прибор в виде реле.

Схемы фотореле (сумеречный выключатель)

Сумеречный выключатель (фотореле)сумеречный выключатель (день-ночь)

Схема фотореле с выносным датчиком

Особенности конструкций сумеречных выключателей

Современные простые фотореле для небольших светильников выпускаются в едином пластмассовом корпусе с возможностью крепления на стену или непосредственно на фонарь тыльной стороны.

В случае превышаемой мощности подключаемых через фотореле осветительных приборов коммутировать его в цепь следует через магнитный пускатель или контактор соответствующей нагрузки.

Сложные приборы сумеречного освещения выпускаются двумя составляющими (внешнего датчика фотоэлемента и измерительно-коммутационного устройства), расположенных в щитовой и соединяемых проводами.

Монтаж фотодатчика, реагирующего на движение, выполняется с учетом обеспечения обзора контролируемой территории.

Подключение нескольких осветительных приборов на одну выходную группу сумеречного выключателя проводится по параллельной схеме.

Большинство фотореле, защищены системой помехозащитой (выдержка времени) от ложных срабатываний. Но, все равно, датчики устройства нужно располагать в дали от возможных попаданий посторонних источников света, чтобы исключить эффект мигания ламп.

Фотодатчик замеряет естественную освещенность по одному из принципов

фоторезистора;
фотодиода;
фототранзистора;
фототиристора;
фотосимистора.

Чувствительным элементом, воспринимающим световой поток во всех этих конструкциях работает p-n переход, созданный на стыке двух различных полупроводниковых металлов с р- и n- проводимостью, который .способен вырабатывать электрический заряд при облучении светом.

Электрическое сопротивление фоторезистора зависит от интенсивности падающего светового потока.

Фотодиод формирует электрический заряд, соответствующий интенсивности света за счет фотовольтаического эффекта.

Фототранзистор устроен как оптоэлектронный полупроводник, является аналогом обычного биполярного транзистора, в котором область базы облучается светом для регулирования электрического сигнала.

Фототиристор предназначен для работы в цепях постоянного тока, сконструирован оптоэлектронным полупроводником со структурой обыкновенного тиристора, включаемого в работу током от потока света, направленного на светочувствительную матрицу,.

Фотосимистор сконструирован для работы с переменным током. Его можно представить упрощенной конструкцией из двух фототиристоров. Каждый из них реагирует на положительную или отрицательную составляющую полупериода гармоники. Синхронизацией тока для подачи на управляющий электрод занимается специальная схема.

Технические характеристики фотореле

К основным параметрам, влияющим на выбор сумеречного выключателя, относят:

номинальное напряжение питания.

Внимание! Электронные приборы, выпускаемые за рубежом, предназначены для работы с напряжениями, стандартизированными в чужих странах. Они могут составлять величину 127 или 110 вольт, что не обеспечит их стабильную работу в электросети 220 вольт.

мощность потребления электроэнергии и тепловую нагрузку светильников, которую должны надежно выдерживать выходные контакты сумеречного выключателя;
условия эксплуатации прибора, влияющие на конструкцию и выбор степени защиты корпуса:
- работа при атмосферных осадках;
- возможность засорения пылью и посторонними предметами;
- поддержание температурного режима;
- светочувствительность датчика и настройки порога срабатывания по освещенности;
- типы коммутируемых светильников. Простые сумеречные выключатели предназначены для работы с активными нагрузками, создаваемыми разогревом нити накаливания обычных ламп Ильича и галогенных конструкций. Все остальные виды, включая люминесцентные и энергосберегающие, создают реактивную составляющую нагрузки.

У метало-галогенных, натриевых и ртутных ламп при запуске создается бросок пускового тока, который может выжечь контакты.

Конструкция фотореле

Элементная база

Первые фотоэлементы создавались исключительно на аналоговых элементах с электромеханическими реле. Такие устройства успешно работают со 2-й половины 20-го века до настоящего времени.

По мере развития науки, послужившей бурному производству робототехники, стали массово выпускаться полупроводниковые устройства, на базе которых создавались конструкции статических фотореле.

Освоение микропроцессорной техники позволило управлять сложными осветительными установками посредством контроллеров, учитывающих специфические условия местности, включать датчики, реагирующие на движение или другие факторы.

Фотореле с выносным датчиком

Оцените качество статьи:

Фотореле, фотореле с суточным таймером

Фотореле FR

Фотореле управляют включением освещения, в зависимости от сигнала с датчика освещенности.

Выпускаются трех видов:

базовая модель FR-135-01 — включает/выключает освещения, получая сигнал от выносного датчика;

одноканальное FR-135-02 — в дополнение включает в себя энергонезависимые часы и может дополнительно отключать освещение в «неактуальные» ночные часы, например с 01-00 до 06-00

двухканальное FR-135-03 — включает в себя два канала управления, один — дежурный работает по порогу освещенности, второй- основной имеет функцию ночного отключения.

Фотореле FR-135

Фотореле FR-135 предназначено для автоматического включения освещения улиц, витрин магазинов, рекламы, стоянок, строек, коттеджей и т.д. в зависимости от установленного порога освещенности.

Также FR-135 может применяться в устройствах промышленной автоматики.

Технические характеристики FR-135:

Напряжение питания	220 В, 50 Гц
Максимальный ток, коммутируемый контактами реле	16А
Контакт	1P
Максимальная мощность подключаемой нагрузки:
лампы накаливания, галогеновые лампы	2000Вт
скомпенсированные люминесцентные лампы	750Вт
нескомпенсированные люминесцентные лампы	1000Вт
энергосберегающие лампы, лампы с ЭПРА	500Вт
Уровень освещённости (регулир. порог включения)	2-200Лк
Задержка включения	10-15сек
Задержка выключения	20-30сек
Длина провода с датчиком	1; 2,5; 5; 10; 15; 20 метров (от варианта исполнения)
Диапазон рабочих температур	— 25…..+50 0С
Относительная влажность воздуха	Не более 80% при 25 0С
Температура хранения	-40 … +70°С
Режим работы	Kруглосуточный
Потребляемая мощность	1Вт
Подключение	Винтов. зажимы 2.5 мм²
Степень защиты:
реле	IP40
клеммной колодки	IP20
Габаритные размеры	34х62х88 мм
Монтаж	На DIN-рейке 35мм

Фотореле FR-135 имеет выносной фотодатчик, оснащено схемой помехозащиты от ложных срабатываний. Порог срабатывания фотореле устанавливается при помощи механического (аналогового) регулятора на корпусе устройства, в пределах от 2 до 200Лк.Устройство включает нагрузку при снижении уровня освещенности ниже установленного пользователем, и включает при повышении уровня освещенности выше установленного порога.

Фотореле FR-135 устанавливается на DIN-рейку 35 мм, имеет понятную светодиодную индикацию работы устройства, простое в настройке.

Если есть необходимость выключать освещение в ночное время, можно купить микропроцессорное фотореле с суточным таймером, которое позволяет запрограммировать отключение нагрузки ночью, с целью экономии.

Фотореле FR-136

Фотореле FR-136 предназначено для автоматического включения освещения улиц, витрин магазинов, рекламы, стоянок, строек, коттеджей и т.д., в зависимости от установленного порога освещенности.

Фотореле оснащено таймером, позволяющим отключать нагрузку в ночное время по заданному режиму.

Фотореле FR-136 имеет выносной фотодатчик, оснащено схемой помехозащиты от ложных срабатываний.

Технические характеристики FR-136:

Напряжение питания	220В, 50Гц
Максимальный ток, коммутируемый контактами реле	30А 230VAC
Контакт	1Р
Максимальная мощность подключаемой нагрузки:
лампы накаливания, галогеновые лампы	4000Вт
скомпенсированные люминисцентные лампы	1500Вт
нескомпенсированные люминисцентные лампы	2000Вт
энергосберегающие лампы	1000Вт
Число настраеваемых уровней освещенности	30
Длина провода с датчиком	1; 2,5; 5; 10; 15; 20 метров (от варианта исполнения)
Коммутационная износостойкость	>10⁵ циклов
Диапазон рабочих температур	-25 … +35°С
Относительная влажность воздуха	Не более 80% при 25°С
Режим работы	Kруглосуточный
Потребляемая мощность	2Вт
Подключение	Винтовые зажимы 2. 5мм²
Степень защиты:
реле	IP40
клеммной колодки	IP20
Габаритные размеры	52х65х90 мм 3 модуля

Порог срабатывания фотореле FR-136 (задается в относительных единицах от 0 до 30), а также текущее время, время отключения и время включения устанавливается при помощи кнопок на корпусе устройства. Цифровой индикатор, в рабочем режиме, отображает текущее время и уровень освещенности. Устройство включает нагрузку при снижении уровня освещенности ниже установленного пользователем, и включает при повышении уровня освещенности выше установленного порога. Реле имеет суточный таймер.

Можно задать временной интервал отключения нагрузки в ночное время.

Прибор устанавливается на DIN-рейку 35 мм, имеет понятную цифровую и световую индикацию работы устройства, значения параметров легко устанавливаются при помощи кнопок на корпусе устройства.

Возможность отключать нагрузку в целях экономии электроэнергии по заданному режиму, выгодно отличает наше фотореле с суточным таймером от продукции других производителей.

Приобрести фотореле FR-135 и FR-136 в Красноярске Вы можете в ООО «САВЭЛ»:

Адрес офиса: 660123, г.Красноярск, ул. Парковая, 10а

Тел.: +7 (391) 264-36-57, 264-36-58, 264-36-52,

E-mail: [email protected]

Датчик освещенности обратного действия, фотореле инверсионное

Герметичное инверсионное (обратного действия) реле! Используется для вытяжной вентиляции в уборных, для выключения чего либо в ночное время и т.д.

ОБЩИЕ СВЕДЕНИЯ

1. Светочувствительное реле предназначено для автоматического включения установок в светлое время и выключения когда темнеет.
2. Длительный срок службы за счет бесконтактного включения.
3. Простой способ установки прибора между источником и потребителем электроэнергии.
4. Прибор используется для наружной установки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Напряжение сети ― 50 ― 265 В.
2. Номинальная частота ― Гц 50.
3. Максимальная нагрузка светодиодного освещения ― 70 Вт. Лампа накаливания до 100 вт.
5. Мощность, потребляемая от сети ― 0.15 Вт.
6. Диапазон срабатывания ― 20/500 ЛК — регулируется.
7. Габаритные размеры ― 55 х 85 х 35 мм.
8. Степень защиты реле ― IP 65.
9. Климатическое исполнение ― УХЛ ― 1.
10. Масса ― 0.08 г.
11. Условия эксплуатации от ― 40 до + 40 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей через гермоввод.
Освещение выключается при наступлении сумеречного времени и включается в зависимости от освещенности в светлое время суток.

ПОДКЛЮЧЕНИЕ ПРИБОРА

― Разрезать провод идущий к светильнику от сети 220 вольт.
― Снять пластиковую крышку прибора.
― Прикрутить прибор на плоскость между разрезанными проводами.
― Диаметр провода должен быть не больше размера гермоввода.
― Зачистить провод и подключить согласно схемы в паспорте изделия.
― При подключении проводов сечением более 2,5 кв. мм. использовать наконечники.
― Закрыть пластиковую крышку.

КОМПЛЕКТ ПОСТАВКИ

1. Реле — 1 шт.
2. Уплотнитель — 1 шт. (устанавливать обязательно, без него степень защиты IP44).
3. Крепежный винт крышки — 4 шт.
4. Паспорт — 1 шт.
5. Упаковка — 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть надежно заземлены и защищены от попадания воды.
При подключение источников светодиодного света, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 3 ампер.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания ― 5 лет с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
— При подключении нагрузки превышающей допустимую;
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием -изготовителем.

Датчики движения и фотореле | Станев.

ру

ST01B

ST09

Out of stock

ST10А

ST11

ST06А

ST07

UNIVersal Датчик движения встраиваемый в стену ИК UMS-03 140 градусов IP20 9м 1-100 Датчики движения и фотореле

Датчик движения UMS-03 1200Вт 9м (IP20) предназначен для автоматического контроля и управления освещением, сигнализацией и видеонаблюдением. Устройство оборудовано регулятором времени и регулятором настройки чувствительности освещения. При фиксации движения в зоне действия сенсора, датчик автоматически включает электроприборы, а в случае отсутствия его – отключает. Зона обнаружения ИК волн действует до девяти метров. Корпус изделия выполнен из негорючего и стойкого к механическим повреждениям ABS-пластика. В комплект входят крепежных элементы и паспорт.
Характеристики:
Рабочее напряжение: 220 В
Максимальная нагрузка: 1200 Вт
Угол обзора: 140°
Дальность действия: до 9 м
Степень защиты: IP20
Температурный режим эксплуатации: –20°С…+40°С
Тип упаковки: картонная коробочка с европодвесом
Количество единиц в упаковке: 100

Подробнее

7943238

UNIVersal Датчик движения встраиваемый в стену ИК UMS-04 140 градусов IP20 9м 1-100 Датчики движения и фотореле

Датчик движения UMS-04 1200Вт 9м (IP20) предназначен для автоматического контроля и управления освещением, сигнализацией и видеонаблюдением. Устройство оборудовано регулятором времени и регулятором настройки чувствительности освещения. При фиксации движения в зоне действия сенсора, датчик автоматически включает электроприборы, а в случае отсутствия его – отключает. Зона обнаружения ИК волн действует до девяти метров. Корпус изделия выполнен из негорючего и стойкого к механическим повреждениям ABS-пластика. В комплект входят крепежных элементы и паспорт.
Характеристики:
Рабочее напряжение: 220 В
Максимальная нагрузка: 1200 Вт
Угол обзора: 140°
Дальность действия: до 9 м
Степень защиты: IP20
Температурный режим эксплуатации: –20°С…+40°С
Тип упаковки: картонная коробочка с европодвесом
Количество единиц в упаковке: 100

Подробнее

7943214

UNIVersal Датчик движения настенный ИК UMS-14 270 градусов IP44 12м 1-36 Датчики движения и фотореле

Датчик движения настенный UMS-14 “UNIVersal” 1200Вт 12м (IP44) предназначен для автоматического управления освещением, сигнализацией, видеонаблюдением внутри и снаружи помещений. Устройство оборудовано регулятором времени и регулятором настройки чувствительности освещения. При фиксации движения в зоне действия сенсора, датчик автоматически включает электроприборы, а при отсутствии движения, датчик спустя заданное время, отключает его. Зона обнаружения ИК волн действует до двенадцати метров. Корпус изделия выполнен из негорючего и стойкого к механическим повреждениям ABS-пластика.
Характеристики:
Рабочее напряжение: 220 В
Максимальная нагрузка: 1200 Вт
Угол обзора: 270°
Дальность действия: до 12 м
Степень защиты: IP44
Температурный режим эксплуатации: –20°С…+40°С
Тип упаковки: картонная коробочка с европодвесом
Количество единиц в упаковке: 36

Подробнее

7943306

СМАРТ Датчик движения ИК потолочный КРУГ-024 360 градусов IP33 8м 1-60 Датчики движения и фотореле

Датчик движения (потолочный) 1200Вт 360С IP33 6м смарт служит для автоматического контроля и управления освещения, сигнализации, видеонаблюдения и других систем управления. Устройство оборудовано регулятором времени и регулятором настройки чувствительности освещения. Время отключения задается в диапазоне от пяти секунд до шести минут. При фиксации движения в зоне действия сенсора, датчик автоматически включает электроприборы. При отсутствии движения, датчик спустя заданное время, отключает электроприборы. Зона обнаружения охватывает пространство вокруг датчика на расстоянии до восьми метров.
Характеристики:
Рабочее напряжение: 220 В
Максимальная нагрузка: 1200 Вт
Угол обзора сверху: 360°
Угол обзора сбоку: 120°
Дальность действия: до 8 м
Время отключения: 5 сек…6 мин
Степень защиты: IP33
Температурный режим эксплуатации: –20°С…+40°С
Тип упаковки: картонная коробочка
Количество единиц в упаковке: 60

Подробнее

sbl-ms-024

СМАРТ-009 Датчик движения ИК настенный КОСМОНАВТ белый 180 градусов IP44 12м 1-50 Датчики движения и фотореле

Инфракрасный датчик движения “КОСМОНАВТ” устанавливается непосредственно на стену в помещении. Используется при необходимости обеспечения автоматической работы освещения. Прибор обладает функциями регулировки времени и чувствительности освещения. Когда устройство фиксирует движение, то на автоматизированном уровне включает подключенные электроприборы, а в случае длительного отсутствия движения – отключает.
Характеристики:
Рабочее напряжение: 220 В
Максимальная нагрузка: 1200 Вт
Угол обзора: 180°
Дальность действия: до 12 м
Степень защиты: IP44
Температурный режим эксплуатации: –20°С…+40°С
Цвет корпуса: белый
Тип упаковки: картонная коробочка с европодвесом
Количество единиц в упаковке: 50

Подробнее

SP-00711

Фотореле датчик освещенности 10А IP 44 ST302 Standart luxe 1-100 Датчики движения и фотореле

Датчик освещенности (Фотореле) 10А электронное устройство, предназначенное для автоматического включения осветительных приборов при недостаточной освещенности, либо их выключения в светлое время суток. В нижней части изделия установлены регулятор установки порога включения и три проводника для соединения с электрической сетью и источниками света. Корпус датчика освещенности выполнен из высокопрочного пластика. В комплект входит специальный кронштейн для крепления.
Характеристики:
Рабочее напряжение: 220 В
Номинальный ток: 10 А
Максимальная нагрузка: 2200 Вт
Степень защиты: IP44
Минимальный порог включения: 5.0 (лк.)
Максимальный порог включения: 50.0 (лк.)
Температура эксплуатации: –20°С…+40°С
Тип упаковки: картонная коробочка с европодвесом
Количество единиц в упаковке: 100

Подробнее

ST302

Фотореле датчик освещенности 20А IP 44 смарт 1-100 Датчики движения и фотореле

Датчик освещенности (Фотореле) 20А электронное устройство, предназначенное для автоматического включения осветительных приборов при недостаточной освещенности, либо их выключения в светлое время суток. В нижней части изделия установлены регулятор установки порога включения и три проводника для соединения с электрической сетью и источниками света. Корпус датчика освещенности выполнен из высокопрочного пластика. В комплект входит специальный кронштейн для крепления.

Подробнее

1120

Фотореле датчик освещенности 25А IP 44 ST303 Standart luxe 1-50 Датчики движения и фотореле

Датчик освещенности (Фотореле) 25А электронное устройство, предназначенное для автоматического включения осветительных приборов при недостаточной освещенности, либо их выключения в светлое время суток. В нижней части изделия установлены регулятор установки порога включения и три проводника для соединения с электрической сетью и источниками света. Корпус датчика освещенности выполнен из высокопрочного пластика. В комплект входит специальный кронштейн для крепления.
Характеристики:
Рабочее напряжение: 220 В
Номинальный ток: 25 А
Максимальная нагрузка: 4400 Вт
Степень защиты: IP44
Минимальный порог включения: 5.0 (лк.)
Максимальный порог включения: 50.0 (лк.)
Температура эксплуатации: –20°С…+40°С
Тип упаковки: картонная коробочка с европодвесом
Количество единиц в упаковке: 100

Подробнее

ST303

Фотореле датчик освещенности 6А IP 44 ST301 Standart luxe 1-100 Датчики движения и фотореле

Датчик освещенности (Фотореле) 6А 1400W – электронное устройство, предназначенное для автоматического включения осветительных приборов при недостаточной освещенности, либо их выключения в светлое время суток. В нижней части изделия установлены регулятор установки порога включения и три проводника для соединения с электрической сетью и источниками света. Корпус датчика освещенности выполнен из высокопрочного пластика. В комплект входит специальный кронштейн для крепления.
Характеристики:
Рабочее напряжение: 220 В
Номинальный ток: 6 А
Максимальная нагрузка: 1400 Вт
Степень защиты: IP44
Минимальный порог включения: 5.0 (лк.)
Тип упаковки: картонная коробочка с европодвесом
Количество единиц в упаковке: 100

Подробнее

ST301

Электрический патрон с датчиком движения цоколь Е27 Standart luxe 25-50 Датчики движения и фотореле

Датчик движения с электропатроном STANdart luxe служит для автоматического включения/выключения электрических ламп с цоколем Е27. Устройство оборудовано инфракрасным датчиком движения, фотосенсором, регулятором времени и регулятором настройки чувствительности освещения. Принцип действия устройства основан на обнаружении сенсором инфракрасных волн, исходящих от движущегося объекта. При фиксации движения в зоне действия сенсора, датчик автоматически включает освещение, а при отсутствии движения, датчик спустя заданное время, отключает его. Зона обнаружения ИК волн действует до шести метров. Корпус изделия выполнен из высококачественного пластика.
Характеристики:
Рабочее напряжение: 220 В
Максимальная нагрузка: 60 Вт
Угол обзора: 360°
Дальность действия: до 6 м
Время отключения: 5 сек…2 мин
Патрон: Е27
Цоколь: Е27
Тип упаковки: блистер с европодвесом
Количество единиц в упаковке: 50

Подробнее

SP-00719

Фотоэлектрические датчики от Carlo Gavazzi

Carlo Gavazzi предлагает широкий спектр фотоэлектрических датчиков, которые широко используются в упаковочном оборудовании, системах автоматических дверей, автоматизации производства и на автомойках. Наши датчики доступны в вариантах с диффузным отражением, подавлением фона, повторным отражением, поляризацией, сквозным лучом, обнаружением четких объектов и распознаванием цвета.

Carlo Gavazzi является лидером в производстве фотоэлектрических датчиков для автоматических дверей и предлагает один из самых широких диапазонов датчиков UL325 на рынке.

Мы также предлагаем ряд датчиков оптоволоконного типа для приложений, в которых нельзя использовать обычные датчики (ограничения по пространству, температура, атмосфера). Наши лазерные датчики серии LD30 имеют функцию измерения времени полета и предоставляют аналоговое значение расстояния до объекта через IO-Link. Наши фотоэлектрические датчики PD30CNB оснащены функцией подавления фона и источником света Point Spot для повышения надежности.

В наш ассортимент фотоэлектрических датчиков также входят оптические датчики серии VP.Они идеально подходят для использования на уровне приложений. Они доступны в корпусах из различных материалов, что позволяет использовать их в различных промышленных решениях для очистки.

Ассортимент продукции

Аксессуары

Аксессуары для фотодатчиков

Серия FA1

Волоконная оптика и усилители

Мастера IO-LInk

Серия LD30

Фотоэлектрические датчики с IO-Link

Серия MPF

Мультиплексные фотоэлектрические усилители и датчики для обнаружения присутствия на автоматических дверях

PA серии

Цилиндрический датчик 18 мм в пластиковом корпусе.

PA серии

Цилиндрический датчик 18 мм в металлическом корпусе

PC50 серии

Датчики в пластиковом корпусе

PD112 серии

Диффузные датчики большого радиуса действия

Серия PD12

Датчики обнаружения цвета

PD140 серии

Фотодатчики для промышленных дверей и ворот

PD180 серии

Сквозные лучевые датчики в компактном пластиковом корпусе

Серия PD30

Миниатюрные фотоэлектрические датчики. (Режим обучения)

Серия PD30

Миниатюрные фотоэлектрические датчики.(регулируемый потенциометр)

Серия PD30ET

Миниатюрные фотоэлектрические датчики в корпусе из нержавеющей стали

Серия PD60

Оптоволоконный датчик в пластиковом корпусе

Серия PD70

Фотодатчики для контроля дверей и входа

PD86 серии

Поляризованные датчики в пластиковом корпусе

PD98 серии

Сквозные лучевые датчики в компактном пластиковом корпусе

Серия PF74

Датчик вилки для лифтов

Ph28 серии

Датчики в компактном пластиковом корпусе 18 мм

Серия PM

Датчики в пластиковом корпусе

S14 серии

Фотоэлектрические датчики высокой мощности для использования в автомойках и других суровых условиях

photo% 20sensor% 20with% 20control% 20 техническое описание реле и примечания по применению

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

org/Product»>

ФОТО МУФТА Аннотация: спецификация фотоэлемента DB22M162S-01 NDS-C-0110 DC24 DC24V EN61010-1 AA119 Текст: Текст файла отсутствует	Оригинал	PDF	RS-485, 65 дюймов 36 дюймов 200 мс ФОТО СОЕДИНИТЕЛЬ спецификация фото соединителя DB22M162S-01 NDS-C-0110 DC24 DC24V EN61010-1 AA119
2009-741 ДАТЧИК СВЕТА / ТЕМНОГО Аннотация: Фототранзистор фото IC, чувствительный к красному свету, чувствительная к свету схема триггера Применение S10062 Фоторезистор Модуль оптического кодировщика любого типа, чувствительный к цвету ФОТОТРАНЗИСТОР s11154-01ct S6986 Текст: Текст файла отсутствует	Оригинал	PDF	SE-171 KPIC0001E05 741 ДАТЧИК СВЕТА / ТЕМНЫ Фото IC кодировщика фототранзистор, чувствительный к красному свету светочувствительная схема триггера Применение S10062 Фоторезистор любого типа модуль оптического кодировщика цветочувствительный ФОТОТРАНЗИСТОР s11154-01ct S6986
2000 — ТРАНЗИСТОР A6T Аннотация: Транзистор a6s транзистор a6t Фото реле Транзистор A6c микропереключатели транзистор A6s Keyswitch РЕЛЕ 2f транзистор «фототранзистор» Текст: Текст файла отсутствует	Оригинал	PDF	A16 / M16 A165E A165K A165S / W EE-SX1018 EE-SX102 EE-SX1025 EE-SX103 EE-SX1031 EE-SX1035 ТРАНЗИСТОР A6T a6s транзистор транзистор a6t Фото реле Транзистор a6c микровыключатели транзистор A6s Реле клавишного переключателя 2f транзистор «фототранзистор»
транзистор Аннотация: ТРАНЗИСТОР tlp 122 R358 TLP635F 388 транзистор 395 транзистор транзистор f 421 IC 4N25 симистор 40 RIA 120 Текст: Текст файла отсутствует	OCR сканирование	PDF	4Н25А 4Н29А 4Н32А 6Н135 6N136 6N137 6N138 6N139 CNY17-L CNY17-M транзистор ТРАНЗИСТОР TLP 122 R358 TLP635F 388 транзистор 395 транзистор транзистор f 421 IC 4N25 симистор 40 RIA 120
2015 — Руководство по выбору Аннотация: Фото IC S10604 S11059-01WT Текст: Текст файла недоступен	Оригинал	PDF	B1201, KPIC0001E08 Руководство по выбору Фото IC S10604 S11059-01WT
1999 — 21х21 Резюме: MM554 лоток bga 45×45 bga X13769XJ2V0CD00 CPGA132 LA010 P14DH-100-300A2-1 Текст: Текст файла недоступен	Оригинал	PDF	P22C100300A1 P8C-100-300B P8CT-100-300B2-1 P8C-100-300A-1 П-ДИП8-0300-2 MD300-2A MD300-1A MD300-09A 21×21 MM554 лоток bga 45×45 bga X13769XJ2V0CD00 CPGA132 LA010 P14DH-100-300A2-1
p0201 Реферат: фотодатчик на транзисторе r4c ФОТОДАТЧИК применения ФОТОТРАНЗИСТОР ps201 сенсор оптический Фототранзистор к-18 PD201 PD101 Текст: Текст файла отсутствует	OCR сканирование	PDF	00DDD3Ã PP210 p0201 фотодатчик транзистор r4c ФОТО СЕНСОР приложения ФОТО ТРАНЗИСТОР ps201 датчик оптический Фототранзистор К-18 PD201 PD101
фотодиод cds Аннотация: Фототранзистор OD44L T36 с открытой базой и автоматическим управлением светом с фотодиодными фотодатчиками Текст: Текст файла отсутствует	OCR сканирование	PDF
транзистор 45 ф 122 Аннотация: Транзистор AC 51 mos 3021 TRIAC 13634 транзистор tlp 122 транзистор транзистор ac 127 транзистор 502 транзистор f 421 Текст: Текст файла отсутствует	OCR сканирование	PDF	TLP120 TLP121 TLP130 TLP131 TLP160J транзистор 45 ф 122 Транзистор AC 51 mos 3021 TRIAC 136 634 транзистор TLP 122 ТРАНЗИСТОР транзистор ac 127 транзистор 502 транзистор f 421
BPW 64 фото Резюме: 77NB BPW 64 фотодиод D5100 77nA bpw 77na BPW 61 BPW 64 bpx43-5 smd BPW 56 фото Текст: Текст файла отсутствует	OCR сканирование	PDF	BPW16N BPW17N BPW85C BPW96C BPV11 BPV23FL TESS5400 900 нм) Фотография BPW 64 77NB Фотодиод BPW 64 D5100 77нА bpw 77na BPW 61 BPW 64 bpx43-5 smd Фотография BPW 56
TSHA3400 Реферат: «Photo Interrupter» Sharp 306 транзистор Инфракрасный излучатель «Photo Interrupter» TELEFUNKEN инфракрасный транзистор 380 LTR-536AD LTE-302-M LTE5238A Текст: Нет текста в файле	OCR сканирование	PDF	SEP8505 / 8525 SEP8506 / 8526 SEP8405 / 8425 SEP8406 / 8426 SEP8403 HOA708 HOA0860 HOA0870 LTR-209 LTR-301 TSHA3400 «Photo Interrupter» резкое 306 транзистор Инфракрасный излучатель «Photo Interrupter» ТЕЛЕФУНКЕН инфракрасный 380 транзистор LTR-536AD LTE-302-M LTE5238A
1999 — п20d100 Резюме: P32C-100-600A MD300-10A P-TQFP100-14X20-0 CDIP28 C-PGA176-S15U-2 LA-0543A лоток bga CDIP-22 50A33 Текст: Текст файла отсутствует	Оригинал	PDF	P22C-100-300A-1 P8C-100-300B П-ДИП8-0300-2 MD300-2A P8CT-100-300B2-1 MD300-1A P8C-100-300A-1 X13769XJ2V0CD00 p20d100 P32C-100-600A MD300-10A P-TQFP100-14X20-0 CDIP28 C-PGA176-S15U-2 LA-0543A лоток bga КРИС-22 50A33
Применение фототранзистора Аннотация: пара светодиода и фототранзистора oki oc340 AN / npn фототранзистор Текст: Текст файла отсутствует	OCR сканирование	PDF
Фото IC Резюме: данные фоторефлектора Hamamatsu Текст: Нет текста в файле	Оригинал	PDF	KPICC0150EC Фото IC данные фотоотражателя Hamamatsu

2004 — эй3а-308 Резюме: EE-SX1137 EY3A-3051 EE-SX4019-P2 EE-SX3019-P2 sy202 IC 204 JB301-E3-01 Паспорт фототранзистора 302 EE-SX Текст: Текст файла отсутствует	Оригинал	PDF	Y0I-E-02 Z4D-A01 JB301-E3-01 ey3a-308 EE-SX1137 EY3A-3051 EE-SX4019-P2 EE-SX3019-P2 sy202 IC 204 JB301-E3-01 302 лист данных фототранзистора EE-SX
транзистор 502 Аннотация: Фотодатчик PS5022 PD307 PD403 Текст: Текст файла недоступен	OCR сканирование	PDF
ФОТОДАТЧИК приложения Аннотация: Photo Interrupters Текст: Нет текста в файле	OCR сканирование	PDF
транзистор р86 Аннотация: транзистор sps p88 транзистор транзистор p85 транзистор p89 p83 транзистор транзистор ti p80 транзистор SPI140-01 P84 spi105 Текст: текст файла отсутствует	OCR сканирование	PDF	СПС-103 SPS-103C СПС-131С СПС-135С SPS-181C 900 нм 800 нм 900 нм транзистор p86 sps транзистор p88 транзистор транзистор p85 транзистор p89 p83 транзистор транзистор ti p80 SPI140-01 транзистор P84 spi105
2003 — HP PSC 2410 Аннотация: C1846 сканер hp dvd писатель лазерный диод HP 2400 hp чернильная схема c6656a c3834 c6658a c1846 * данные транзистора Текст: текст файла отсутствует	Оригинал	PDF	4800-оптимизированный 9087ENUC HP PSC 2410 C1846 сканер hp dvd писатель лазерный диод HP 2400 схема чернил hp c6656a c3834 c6658a c1846 * данные транзистора
2009-лт070 Аннотация: toshiba LCD 320X240 Toshiba жк-кабель инвертор, схема контактов 20-контактный гибкий кабель жк-дисплей с прокручиваемым сообщением в fpga LCD 320X240 принципиальная схема дисплея с прокруткой сообщений LCD-Adapter-LT070A320F usb flash drive принципиальная схема toshiba LCD инвертор схема	Оригинал	PDF	AC296 lt070 ЖК-дисплей toshiba 320X240 Схема контактов инвертора жк-кабеля Toshiba 20-контактный гибкий кабель lcd прокрутка отображения сообщений в fpga ЖК-дисплей 320X240 принципиальная схема отображения прокручиваемых сообщений ЖК-адаптер-LT070A320F принципиальная схема флэш-накопителя USB схема инвертора toshiba LCD
тиристор Т122 Аннотация: TLP647 TLP622 ТРАНЗИСТОР P 3634 транзистор TLP 748 TLP641G R524 ic 747 cn транзистор D 716 Текст: Текст файла отсутствует	OCR сканирование	PDF	TLP3520 TLP3520A TLP3521 TLP3526 TLP3527 TLP3530 TLP3560 TLP3561 TLP3566 тиристор Т122 TLP647 TLP622 ТРАНЗИСТОР P 3 634 транзистор tlp 748 TLP641G R524 ic 747 cn транзистор D 716
smd 4-контактный Аннотация: Фото MOS Relay ssop-4 SMD 4 PIN Photo MOS Relay PHOTO COUPLER dip relay 8 pin smd code 350 8 pin SMD relay PCB + design + for + 0.2 мм + шаг + csp + упаковка Текст: текст в файле отсутствует	Оригинал	PDF
декодер цвета ТРАНЗИСТОР Аннотация: 4-значный матричный дисплей с двойным инфракрасным транзистором njm2063 инфракрасный приемник светодиодный инфракрасный пульт дистанционного управления телевизором Модуль инфракрасного приемника NJM2065A инфракрасный дистанционный переключатель инфракрасный приемник дистанционного управления Текст: текст файла отсутствует	Оригинал	PDF	NJM1372A NJM2048 NJM2049 NJM2063 NJM2063A NJM2065 NJM2065A NJM2066 NJM2067 NJM2075A цветовой декодер TRANSISTOR 4-значный точечно-матричный дисплей двойной инфракрасный транзистор njm2063 инфракрасный приемник led инфракрасный пульт дистанционного управления телевизором Модуль инфракрасного приемника NJM2065A инфракрасный дистанционный переключатель Инфракрасный приемник дистанционного управления
транзистор ВС 555 Аннотация: Транзистор 2950 ТРАНЗИСТОР 1243 LCM-S12864GSF Транзистор 1270 LCM-S01604DSF c555 4400 биполярный транзистор BC фототранзистор Текст: Текст файла отсутствует	Оригинал	PDF	1000-Up LCM-S01601DSF LCM-S01602DSF / A LCM-S01602DSF / B LCM-S01604DSF OCP-PCT218 / E OCP-PCT228 / A OCP-PCT4116 / E OCP-PCT4216 / E OCP-PCTB116 / E транзистор BC 555 2950 транзистор ТРАНЗИСТОР 1243 LCM-S12864GSF ТРАНЗИСТОР А 1270 c555 4400 транзистор биполярный транзистор BC фото транзистор
кла5300 Резюме: нет текста аннотации Текст: файла нет текста	Оригинал	PDF

DL-S200P | Takex |

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Фотодатчик, фиксированное поле отражения, реле, 200/1000 мм, инфракрасный светодиод, клеммная колодка

Дополнительная информация
Номер детали	DL-S200P
Артикул	DL-S200P
Тип фотоэлектрического	См. Спецификации или N / A
Метод измерения	См. Спецификации или N / A
Размер	См. Спецификации
Соединение	См. Спецификации
NPN или PNP	См. Спецификации или N / A
Серия продуктов	См. Спецификации
Рейтинги	IP65
Производитель	Takex
Наличие	Свяжитесь с нами
Масса — фунты.	0,370000
Базовая единица измерения	Каждый

Особенности включают:

Тип для дальней связи 1 м или 2 м
Подключение клеммной колодки обеспечивает открытое пространство при записи
Расстояние обнаружения: 0,2-2 м
Метод обнаружения: Отражающая способность ограниченного диапазона
Установочное расстояние: 0.2 — 2 м (с белой бумагой для рисования 200 × 200 мм)
Источник питания: 12-24 В постоянного тока ± 10‚àö√Æ¬¨‚à´‚àö√ ± / Пульсации 10% или менее
Режим работы: Выбор света / темноты (с переключателем)
Объем (VR): NEAR / FAR: Регулировка оптического расстояния
Время отклика: 20 мс или меньше
Гистерезис: 10% расстояния обнаружения или меньше
Источник света (длина волны света): Инфракрасный светодиод (880 нм)
Светоприемный элемент : 2-сегментный фотодиод
Материал: Корпус: поликарбонат / Передняя часть, крышка клеммной коробки: акрил
Подключение: Клеммная колодка

Потребление тока:

Источник питания постоянного тока: 30 мА или менее
Источник питания переменного тока: 4 Вт или менее

Показатель:

ОП. L: индикатор работы (красный светодиод)
UP: индикатор стабильности (зеленый светодиод)

Коммутатор:

Селекторный переключатель Свет ВКЛ / Темнота
L.ON: Включен свет | D.ON: Темный ON

Режим вывода:

Релейный выход 1a 3A 250 В 750 ВА переменного тока или менее резистивная нагрузка
3A 30 В 90 Вт постоянного тока или менее резистивная нагрузка

Факторы окружающей среды:

Окружающий свет: 10 000 лк или менее
Температура окружающей среды: -25 — + 55 ° C (незамерзающая)
Окружающая влажность: 35 — 85% относительной влажности (без конденсации)
Вибрация: 10-55 Гц / 1.Двойная амплитуда 5 мм / 2 часа в каждом в 3 направлениях
Удар: 500 м / с2 / 3 раза в каждом в 3 направлениях
Диэлектрик: 1000 В переменного тока в течение 1 минуты
Сопротивление изоляции: 500 В постоянного тока, 20 МОм или выше

25. 12.2020 02:53:18

Фотоэлектрические датчики | Фотоэлектрический датчик диффузного режима с подавлением фона

Продукт

Продукт ‘GLV18-8-200 / 73/120’ теперь добавлен в ваш список наблюдения.

Продукт ‘GLV18-8-200 / 73/120’ уже находится в вашем списке наблюдения.

Датчик диффузного режима, корпус с резьбой M18, пластиковый корпус, передняя оптическая поверхность, дальность обнаружения 200 мм, красный свет, свет / темнота включены, версия постоянного тока, 2 выхода PNP, штекер M12, Efficient Line в коротком пластиковом корпусе M18 для стандартных приложений, 4 светодиода для обзора на 360 °, Оптимизированная конструкция потенциометра для четкого расположения кнопок управления в приложении, Версия с передней оптической лицевой панелью, Версия с напряжением постоянного токаfa

Продукт ‘GLV18-8-450 / 73/120’ теперь добавлен в ваш список наблюдения.

Продукт ‘GLV18-8-450 / 73/120’ уже находится в вашем списке наблюдения.

Датчик диффузного режима, корпус с резьбой M18, пластиковый корпус, передняя оптическая поверхность, дальность обнаружения 450 мм, красный свет, свет / темнота включены, версия для постоянного тока, 2 выхода PNP, штекер M12, Efficient Line в коротком пластиковом корпусе M18 для стандартных приложений, Очень высокий диапазон обнаружения, 4 светодиода для обзора на 360 °, Оптимизированная конструкция потенциометра для четкого расположения кнопок управления в приложении, Версия с передней оптической лицевой панельюfa

Продукт ‘GLV18-8-H-120/73/120’ теперь добавлен в ваш список наблюдения.

Товар ‘GLV18-8-H-120/73/120’ уже в вашем списке для наблюдения.

Датчик триангуляции с подавлением фона, конструкция корпуса с резьбой M18, пластиковый корпус, передняя оптическая поверхность, дальность обнаружения 120 мм, красный свет, свет / темнота включен, версия постоянного тока, 2 выхода PNP, штекер M12, короткое замыкание Efficient Line M18 пластиковый корпус для стандартных приложений, лучший подавитель фона в своем классе, минимальная разница между черным и белым, 4 светодиода для обзора на 360 °, оптимизированная конструкция потенциометра для четкого расположения кнопок управления в приложенииfa

Продукт ‘ML100-8-H-350-RT / 103/115’ теперь добавлен в ваш список наблюдения.

Продукт ‘ML100-8-H-350-RT / 103/115’ уже находится в вашем списке наблюдения.

Датчик триангуляции с подавлением фона, регулируемый диапазон обнаружения 350 мм, красный свет, свет / темнота включен, выход pnp, фиксированный кабель, миниатюрный дизайн, простота использования, очень яркое, хорошо видимое световое пятно, крепление с полной металлической резьбой, высокая видимые светодиоды для включения питания и состояния переключенияfa

Продукт ‘ML100-8-H-350-RT / 95/102’ теперь добавлен в ваш список наблюдения.

Продукт ‘ML100-8-H-350-RT / 95/102’ уже находится в вашем списке наблюдения.

Датчик триангуляции с подавлением фона, регулируемый диапазон обнаружения 350 мм, красный свет, свет / темнота, выход npn, 4-контактный разъем M8, миниатюрный дизайн, простота использования, очень яркое, хорошо видимое световое пятно, полностью металлическая резьба монтаж, хорошо видимые светодиоды для включения питания, состояния переключения и индикации слабого сигналаfa

Продукт ‘ML100-8-H-350-RT / 95/103’ теперь добавлен в ваш список наблюдения.

Продукт ‘ML100-8-H-350-RT / 95/103’ уже находится в вашем списке наблюдения.

Датчик триангуляции с подавлением фона, регулируемый диапазон обнаружения 350 мм, красный свет, свет / темнота, выход pnp, 4-контактный разъем M8, миниатюрный дизайн, простота использования, очень яркое, хорошо видимое световое пятно, полностью металлическая резьба крепление, хорошо видимые светодиоды для включения и состояния переключенияfa

Продукт ‘ML100-8-W-200-RT / 102/115’ теперь добавлен в ваш список наблюдения.

Продукт ‘ML100-8-W-200-RT / 102/115’ уже находится в вашем списке наблюдения.

Датчик диффузного режима с прямоугольным световым пятном для четкого обнаружения объекта, дальность обнаружения 200 мм, красный свет, свет / темнота, регулятор чувствительности, версия для постоянного тока, выход NPN, фиксированный кабель, миниатюрный дизайн, обнаруживает прозрачные материалы, цельнометаллическая резьба монтаж, Нечувствительность к окружающему свету, Очень большое световое пятно делает устройство нечувствительным к вибрациям и перекосам объектаfa

Продукт ‘OBD1000-R100-2EP-IO-V31’ теперь добавлен в ваш список наблюдения.

Продукт ‘OBD1000-R100-2EP-IO-V31’ уже находится в вашем списке наблюдения.

Датчик диффузного режима, миниатюрная конструкция с универсальными вариантами монтажа, расширенный диапазон температур
-40 ° C … 60 ° C, высокая степень защиты IP69K, интерфейс IO-link для обслуживания и данных процессаfa

Продукт ‘OBD1400-R200-2EP-IO-V1’ теперь добавлен в ваш список наблюдения.

Продукт ‘OBD1400-R200-2EP-IO-V1’ уже находится в вашем списке наблюдения.

Датчик диффузного режима, средний дизайн с универсальными вариантами монтажа, расширенный диапазон температур
-40 ° C … 60 ° C, высокая степень защиты IP69K, интерфейс IO-link для обслуживания и данных процессаfa

Продукт ‘OBD800-R103-2EP-IO’ теперь добавлен в ваш список наблюдения.

Продукт ‘OBD800-R103-2EP-IO’ уже находится в вашем списке наблюдения.

5 Приложения для фотоэлектрических датчиков

Фотоэлектрические датчики используют видимый красный свет или инфракрасный свет, обнаруживаемый приемником, для определения расстояния до объекта и прерывания излучаемого света.Фотоэлектрические датчики, идеально подходящие для использования в автоматизации, обеспечивают быстрое бесконтактное обнаружение в различных областях применения.

Фотоэлектрические датчики бывают разных стилей, типов и размеров корпуса и могут быть адаптированы к промышленным потребностям для любого применения. Эта новая технология может использоваться во многих приложениях в промышленности и автоматизации и обладает скоростью, точностью и надежностью, которые мы ожидаем от каждого датчика, который мы предоставляем.

Приложение для любой отрасли:

1.Авто

При изготовлении кузова автомобиля каждую деталь необходимо с высокой точностью транспортировать по конвейеру. Салазки должны ускоряться, замедляться и останавливаться перед каждой станцией, чтобы их можно было сварить, приклепать и приклеить без ошибок во времени. R201 с поляризационным фильтром может использоваться для регулирования скорости скольжения в этом приложении, гарантируя, что скольжение будет замедляться или останавливаться, когда луч датчика блокируется упомянутым полозом. Глянцевые материалы и материалы с отражающей поверхностью не влияют на эти датчики, что делает их идеальными для многих промышленных процессов.

2. Погрузочно-разгрузочные работы

Автоматизированная складская техника, краны-штабелеры и оптический соединитель данных LS682 с беспроводной передачей данных упрощают хранение и передачу товаров на складах. Этот соединитель данных обеспечивает надежность и эффективность и представляет собой беспроводной способ отслеживания и связи с объектами в пути внутри складских хранилищ.

3. Машиностроение

Наши датчики также обеспечивают надежную и безопасную работу в тематических парках. Световозвращающие датчики с поляризационным фильтром (MLV12-54 / 47/92) определяют положение каретки, которая должна быть установлена на рельсах американских горок и с них. Каретку можно успешно удалить с путей после ее обнаружения. Это гарантирует отсутствие ошибок при установке и снятии каретки.

4.

Продукты питания и напитки

Машины для подачи крышек бутылок должны выровнять и ориентировать каждую крышку бутылки в правильном положении для розлива в бутылки.С датчиком диффузного режима серии R201 регистрируются даже самые незначительные ошибки подачи, и инциденты останавливаются до того, как произойдет ошибка укупорки. Это обеспечивает точность, экономящую время и деньги.

5. Двери, ворота и лифты

Автобусы

имеют автоматические двери, которые открываются и закрываются, когда люди проходят под встроенными датчиками. Датчики должны видеть всю площадь дверного проема, чтобы люди могли входить в автобус и выходить из него. Активный инфракрасный сканер PROSCAN сканирует всю ступеньку и зону двери, чтобы гарантировать обнаружение людей, приближающихся или стоящих перед дверью.

Датчики присутствия и фотодатчики

Датчик присутствия и фотодатчики

В дополнение к переключениям и расписанию вы можете еще больше повысить эффективность и сэкономить деньги с помощью датчиков занятости и фотодатчиков GE. Недавнее исследование показало, что использование датчиков присутствия и фотодатчиков экономит в среднем 30-40% затрат на электроэнергию. *

GE Aware — это комплексная линейка датчиков, предлагающая решения практически для любого приложения.Независимо от того, нужен ли вам датчик коммерческого или промышленного, внутреннего или наружного, ультразвукового или пассивного инфракрасного — вы обязательно найдете его с GE Aware.

* Мета-анализ экономии энергии за счет средств управления освещением в коммерческих зданиях, проведенный Национальной лабораторией Лоуренса Беркли и Erik Page & Associates, Inc., 2011.

Датчики присутствия GE Aware ™

Датчики присутствия

выходят за рамки планирования, обнаруживая движение в помещении и включая и выключая свет по мере необходимости.Датчики присутствия идеально подходят для помещений, которые периодически заполняются. Благодаря простоте установки, удобству использования и необслуживаемой работе датчики присутствия являются одним из наиболее предпочтительных решений для управления освещением.

Наша линейка датчиков присутствия GE Aware позволяет вам экономить электроэнергию и деньги, когда в освещении нет необходимости, сводя к минимуму раздражение жильцов, вызванное ложными срабатываниями или расписанием. Разработанные с учетом гибкости, датчики присутствия GE Aware могут использоваться как автономные устройства для местного управления или как часть более крупного устройства, такого как модульная система управления освещением GE LightSweep.

Сенсорная техника

Дизайн комнаты и количество активности, происходящей в ней, будут определять необходимый уровень чувствительности датчика. Датчики присутствия GE Aware доступны в трех различных технологиях, поэтому вы можете быть уверены, что найдете подходящее решение для своего помещения.

Ультразвуковой — Ультразвуковые датчики обнаруживают присутствие людей, испуская высокочастотный сигнал и интерпретируя изменения частоты как движение.Ультразвуковые датчики не требуют прямой видимости, то есть они могут «видеть» углы и объекты. Они также очень чувствительны к движению — даже к незначительному движению руки.
Пассивный инфракрасный порт (PIR) — Разработанный для обнаружения движения от источника, излучающего тепло, датчики PIR включают и выключают свет, когда человек входит или выходит из поля зрения.
Dual Tech — Датчики Dual Tech сочетают в себе инфракрасную и ультразвуковую технологии. Освещение включается только тогда, когда оба датчика обнаруживают присутствие людей, что исключает ложное срабатывание, и требует использования одной из технологий, чтобы свет оставался включенным, что значительно снижает вероятность ложного отключения.

Держатели датчика
Датчики присутствия GE Aware доступны в четырех вариантах монтажа. Тип датчика, который вы выбираете, зависит от типа, размера и функции помещения.

	Датчик настенного выключателя Aware ™ Датчики настенного выключателя GE Aware, идеально подходящие для включения и выключения небольших и средних помещений, разработаны для замены стандартного настенного выключателя и обеспечивают улучшенное автоматическое переключение в зависимости от движения людей.
	Aware ™ Датчик для углового / настенного монтажа Угловые / настенные датчики GE Aware крепятся либо непосредственно к стене, либо к углу между двумя стенами. Угловые / настенные датчики используются для приложений, аналогичных потолочным датчикам, но иногда предлагают более удобное место для установки.
	Aware ™ Потолочный датчик Потолочные датчики GE Aware крепятся непосредственно к потолку в центре комнаты.Они лучше всего работают на больших открытых пространствах, пространствах с препятствиями, такими как перегородки, и узких пространствах.
	Датчик высокого уровня Aware ™ с линзой низкого уровня Серия датчиков присутствия GE Aware для высоких ячеек специально разработана для приложений с высокими потолками, включая склады, распределительные центры и многое другое.

Фотодатчики GE Aware ™

Ключевым компонентом управления освещением является поддержание уровня освещенности, соответствующего дневному свету. Когда естественный свет проникает в пространство, фотодатчики GE Aware Photo Sensors снижают уровень искусственного освещения. Когда солнце садится или в пасмурный день, уровень освещенности увеличивается.

Включение фотодатчиков GE Aware в состав полного блока управления, такого как модульная система управления освещением GE LightSweep, обеспечит максимальную гибкость и экономию энергии. Нужен вариант модернизации? Автономный фотодатчик GE Aware подключается непосредственно к диммирующему балласту GE 0–10 В без необходимости подключения к централизованной релейной панели.

Приложения
Офисы с окнами или мансардными окнами, большие атриумы, торговые или производственные помещения с мансардными окнами и наружным освещением.

Продукты

Внутренний фотодатчик — для внутренних помещений с окнами
Фотодатчик для атриумов — для атриумов с повышенным уровнем естественного освещения
Skylight Photo Sensor — для участков с прямым солнечным светом
Уличный фотодатчик — для наружного применения
Автономный фотодатчик — для дооснащения (только для внутреннего использования)

Фотодатчики GE Aware ™

Продукты

Внутренний фотодатчик — для внутренних помещений с окнами
Фотодатчик для атриумов — для атриумов с повышенным уровнем естественного освещения
Skylight Photo Sensor — для участков с прямым солнечным светом
Уличный фотодатчик — для наружного применения
Автономный фотодатчик — для дооснащения (только для внутреннего использования)

Фотодатчики GE Aware ™

Продукты

Внутренний фотодатчик — для внутренних помещений с окнами
Фотодатчик для атриумов — для атриумов с повышенным уровнем естественного освещения
Skylight Photo Sensor — для участков с прямым солнечным светом
Уличный фотодатчик — для наружного применения
Автономный фотодатчик — для дооснащения (только для внутреннего использования)

	Датчик настенного выключателя Aware ™
	Автономный фотодатчик Aware ™

SMP-47 Photo-MOSFET Relay — Standex Electronics

Standex Electronics Глобальные продукты и возможности герконового переключателя

Будучи лидером в области технологии герконового переключателя, Standex влияет на жизнь людей, внося свой вклад в эффективную работу продуктов в быту, автомобилестроении и коммунальном хозяйстве.

Стандекс Электроника | Видео компании

Standex Electronics — мировой лидер в области проектирования, разработки и производства стандартных и нестандартных электромагнитных компонентов, включая магнитные изделия и решения на основе герконов.

В этом видео мы обсуждаем наши возможности глобального производства и цепочки поставок, подпитывая процессы, которые мы часто принимаем как должное каждый день. Благодаря нашим разнообразным внутренним возможностям и сильным инженерным разработкам мы ВЗАИМОДЕЙСТВУЕМ с нашими клиентами, чтобы РЕШИТЬ их уникальные задачи и ПРЕДОСТАВЛЯТЬ индивидуальные высокопроизводительные решения…

Стандекс Электроника | Значения

Видео новой компании Standex Electronics демонстрирует возможности нашего глобального производства и цепочки поставок с помощью нашего подхода к партнерству, решению и доставке.

Standex Electronics Динамичный инжиниринг и разнообразный ассортимент нестандартных и стандартных компонентов обеспечивают надежные высококачественные решения для клиентов на самых разных рынках и в различных сферах применения. Наши надежные предложения продукции включают герконовые переключатели, реле и датчики, плоские трансформаторы и индукторы, а также датчики уровня жидкости, которые обеспечивают решения для автомобильной промышленности, систем отопления, вентиляции и кондиционирования воздуха, альтернативной энергетики, освещения / светодиодов, бытовых приборов, Mil-Aero, медицины и многих других…

Standex Electronics Япония | Компания Видео

Standex Electronics Japan — мировой лидер в области проектирования, разработки и производства герконовых переключателей. Штаб-квартира находится в городе Кофу, Япония, до того, как она была приобретена Standex Electronics, Inc., подразделением Standex International, ранее называлось OKI Sensor Device Corporation. Новое название OKI Reed Switches — KOFU, торговая марка Standex Electronics.

Герконы

для систем автоматизации умного дома

Герконы

хорошо работают с системами автоматизации умного дома, потому что они не потребляют энергию по сравнению с другими магнитными чувствительными элементами. Они могут быть объединены с беспроводной технологией или Bluetooth и размещены в дистанционных дверных или оконных датчиках с батарейным питанием, или в любом другом месте, где вы ищите движение или приближение. Это очень рентабельный и надежный компонент, подходящий для домашней обстановки, требующий меньшего количества подключений, что продлевает срок службы батареи.

В современных домах, а также в коммерческой недвижимости возрастает необходимость в контроле для повышения эффективности и производительности. И с этим контролем у вас есть различные продукты, которые измеряют температуру, уровень воды, безопасность и замки, поэтому в этих продуктах герконы играют важную роль в том, чтобы сделать их «умными».

Standex Electronics — мировой лидер в области проектирования, разработки и производства стандартных и нестандартных герконовых переключателей.

Учебный модуль по продукту — РЧ-реле, часть I

Добро пожаловать в учебный модуль РЧ-реле, часть I. Давно известно, что герконовые реле способны переключать и передавать радиочастотные сигналы и быстрые цифровые импульсы. Вряд ли кто-то думал, что герконовые реле способны переключать и передавать ВЧ до 20 ГГц, потому что выводы герконового переключателя состоят из никеля / железа, который имеет относительно высокую проницаемость или (MU).Однако теперь 20 ГГц стали реальностью для Standex Electronics. Мы расскажем, почему Standex Electronics и их команда разработчиков сделали это возможным.

Учебный модуль по продукту — РЧ-реле, часть II

Добро пожаловать в учебный модуль РЧ-реле, часть II от Standex Electronics. Эта вторая презентация RF предполагает, что вы уже слышали первую презентацию Standex Electronics RF Part I. Понимание простой физической схемы герконового реле позволяет легко проектировать и удерживать герконовые реле для высокочастотных и быстрых цифровых импульсных приложений.ВЧ зависит от физической схемы или пути прохождения сигнала, проходящего через схемы, и компонентов, составляющих эти схемы. Мы покажем вам, как физическая компоновка герконового реле будет иметь прямое отношение к успеху РЧ-сигнала, входящего и выходящего из герконового реле. Наряду с физической схемой реле важны материалы, из которых изготовлено герконовое реле.

Учебный модуль по продукту

— Обзор язычкового реле

Добро пожаловать в учебный модуль Standex Electronics Reed Relay.В этом модуле будут определены ключевые термины, используемые в герконовых реле и их применениях. В модуле также описываются структура и функции герконовых реле и их огромное количество применений.

Модуль обучения продукту — Магнитные технологии и их применение

Добро пожаловать в Standex Electronics, где мы будем изучать, что такое магниты и как они используются в электронной промышленности. Мы определим ключевые термины, относящиеся к магнитам, и узнаем, что такое магниты, для чего они нужны и как они используются.

Учебный модуль по продукту — Герконовые реле и датчики с фиксацией B

Добро пожаловать в учебный модуль Standex Electronics по фиксации и герконовым реле и датчикам формы B. В этом модуле будут определены ключевые термины Формы B и Датчики и реле блокировки. В модуле также описывается структура и функции фиксирующих реле и датчиков формы B.

Как работает герконовый переключатель

Герконовый переключатель является основным элементом герконов, датчиков уровня и герконов.Переключатель с магнитным контактом, состоящий из двух ферромагнитных ножей, герметично закрытых внутри стеклянной трубки. Стеклянная трубка заполнена инертным газом высокой чистоты. В нерабочих условиях контакты геркона не соприкасаются. Standex Electronics лидирует в производстве герконов …

Как производятся герконовые переключатели

Ультра миниатюрные и высокоточные герконы изготавливаются на самом современном заводе в своем роде. Микротехнология Standex Electronics позволяет массовое производство герконов высочайшего качества по конкурентоспособным ценам.Полный процесс от распыления магнитных контактов до герметизации и окончательного тестирования …

Технология герконового переключателя

Эксперт Standex Electronics обсуждает технологию герконового переключателя и почему герконовые переключатели играют такую важную роль во многих приложениях.

3D-магнитное картирование для приложений датчиков

Технический эксперт Standex Electronics описывает их возможности 3D-магнитного картирования, используемые в приложениях язычковых датчиков

Герконовый переключатель SMD-датчик и активация магнита в 3-D

Герконовый переключатель на сборке печатной платы для поверхностного монтажа, показанной на 3-D, с приводным магнитом.Если смотреть в трех измерениях, линии магнитного потока, исходящие от магнита, выглядят как бочонок из пивной бочки; а также в трех измерениях, с магнитом, параллельным герконовому переключателю, центральная решетка магнитных лепестков выглядит как пончик, а два внешних лепестка больше похожи на боксерскую боксерскую грушу, которая свешивается с потолка. По сути, поля магнита и поля лепестков симметричны, если смотреть в трех измерениях. Как видно в двух измерениях, когда магнит помещается в один из выступов, контакты геркона замыкаются.Теперь, как видно в трех измерениях, магнит можно поднести к лепесткам в любом сферическом направлении, чтобы произошло замыкание контакта. Здесь магнит перемещается в сферу влияния лепестков геркона, показывая замыкание и размыкание, когда магнит входит в лепестки и проходит через них. Изменение освещения означает замыкание и размыкание контактов герконового переключателя.

Como se Fabrica un Ampolla Reed (ES)

Construir los interruptores de lengüeta no es ningún trabajo fácil.Ser la fábrica más moderna de su clase en Europa, nuestra producción en Turingia es un mundo de ellos mismos. El tamaño de estos components de alta Precisión es extremadamente reducido, la capa ultrafina y el trabajo meticuloso se Requieren en cada paso de la producción. Esta microtecnología permite la producción en masa de los productos de alta calidad a Precios Competitivos.

Standex Electronics на выставке AHR Expo 2013

Алекс Виннадж рассказывает о том, что посетители могут ожидать от Standex Electronics на выставке AHR Expo 2013.

Linea de Productos Standex Electronics (ES)

Los Interruptores de Langüeta, Relés de ленгуэта и сенсоры ленгуэта, которые являются важными продуктами. Estos tres grupos tienen una cosa en común: el Interruptor delegüeta es el elemento núcleo de todos ellos. Los Interruptores delegüeta so dispositivos operados magnéticamente, que han sidoventionos por Laboratorios Bell a Principios de los años 1940 ‘en Estados Unidos. Funcionan con un Principio simple: Dos hojas ferromagnéticas traslapadas de hierro se sellan en un tubo de cristal, separados por una distancia de solamente unos pocos micrones…

Комментарий функции ампул Reed (FR)

Les ampoules Reed, les relais Reed et les capteurs Reed не производят и не важны. Ces trois groupes ont une selected en commun: l’ampoule Reed, «au cœur» de tous ces produits .. Les ampoules Reed sont des appareils activés magnétiquement, qui furent изобретениеs par Bell Labs aux Etats-Unis dans les années 1940. Il fonctionnent selon un principe simple: Deux lames ferromagnétiques qui se chevauchent, sont scellées dans un tube de verre, séparées par une distance de quelques microns seulement. ..

Комментарий sont fabriquées les Ampoules Reed (FR)

Fabriquer des ampoules Reed n’est pas un travail facile. Etant l’usine la plus modern dans son genre en Europe, notre production de Thuringe est «dans un autre monde». La taille de ces composants à hute précision est extrêmement petite, l’enduit ultra-mince, un travail méticuleux est exigé dans chaque étape de production. Cette micro technologie permet la production en série de produits de qualité aux prix concurrentiels…

Benvenuti in MEDER (IT)

Molto spesso sono le cose più piccole ad avere l’impatto maggiore nella nostra vita. A volte non le percepiamo neanche, anche se rendono la nostra vita pi confortevole e sicura. Sono utilizzate in veicoli, ingegneria della sicurezza, elettrodomestici, dispositivi medici, telecomunicazione e sistemi industriali di ogni tipo. Precisi, affidabili e di Lunga durata. Questi interruttori reed, sensori e relè miniaturizzati lavorano instancabilmente secondo la legge di Reed. Anche se a prima vista sembrano semplici, sono in realtà delle vere e proprie meraviglie dell’ingegneria, che solo poche aziende al mondo sono in grado di produrre. E noi siamo una di esse: MEDER electronic. Prodotti innovativi for il futuro …

Gamma di prodotti Standex Electronics (IT)

Interruttori reed, relè reed и sensori reed sono i nostri prodotti most important. Эта категория продуктов в сообществе: l’ampolla reed, che è il loro elemento centrale.Le Ampolle reed sono dispositivi azionati magnetamente, che furono creatati nei primi anni ’40 negli Stati Uniti, nei laboratori Bell. Funzionano secondo un Principio molto semplice: due lame di materiale ferromagnetico sono ermeticamente sigillate all’interno di un tubo di vetro …

Фотореле для уличного освещения: критерии выбора и монтаж

Как подключить фотореле для уличного освещения? Схемы подключения.

Что такое фотореле?

Как правильно выбрать фотореле?

Принцип работы фотореле

Структурная схема фотореле

Схемы фотореле (сумеречный выключатель)

Особенности конструкций сумеречных выключателей

Фотодатчик замеряет естественную освещенность по одному из принципов

Технические характеристики фотореле

Конструкция фотореле

Фотореле, фотореле с суточным таймером

Датчик освещенности обратного действия, фотореле инверсионное

Датчики движения и фотореле | Станев.

Фотоэлектрические датчики от Carlo Gavazzi

photo% 20sensor% 20with% 20control% 20 техническое описание реле и примечания по применению

ФОТО МУФТА

2009-741 ДАТЧИК СВЕТА / ТЕМНОГО

2000 — ТРАНЗИСТОР A6T

транзистор

2015 — Руководство по выбору

1999 — 21х21

p0201

фотодиод cds

транзистор 45 ф 122

BPW 64 фото

TSHA3400

1999 — п20d100

Фото IC

2004 — эй3а-308

транзистор 502

ФОТОДАТЧИК приложения

транзистор р86

2003 — HP PSC 2410

2009-лт070

тиристор Т122

smd 4-контактный

декодер цвета ТРАНЗИСТОР

транзистор ВС 555

кла5300

DL-S200P | Takex |

Особенности включают:

Фотоэлектрические датчики | Фотоэлектрический датчик диффузного режима с подавлением фона

5 Приложения для фотоэлектрических датчиков

1.Авто

2. Погрузочно-разгрузочные работы

3. Машиностроение

4.

5. Двери, ворота и лифты

Датчики присутствия и фотодатчики

Датчик присутствия и фотодатчики

Датчики присутствия GE Aware ™

Датчик настенного выключателя Aware ™

Aware ™ Датчик для углового / настенного монтажа

Aware ™ Потолочный датчик

Датчик высокого уровня Aware ™ с линзой низкого уровня

Фотодатчики GE Aware ™

Фотодатчики GE Aware ™

Фотодатчики GE Aware ™

Датчик настенного выключателя Aware ™

Aware ™

SMP-47 Photo-MOSFET Relay — Standex Electronics

Standex Electronics Глобальные продукты и возможности герконового переключателя

Стандекс Электроника | Видео компании

Стандекс Электроника | Значения

Standex Electronics Япония | Компания Видео

для систем автоматизации умного дома

Учебный модуль по продукту — РЧ-реле, часть I

Учебный модуль по продукту — РЧ-реле, часть II

— Обзор язычкового реле

Модуль обучения продукту — Магнитные технологии и их применение

Учебный модуль по продукту — Герконовые реле и датчики с фиксацией B

Как работает герконовый переключатель

Как производятся герконовые переключатели

Технология герконового переключателя

3D-магнитное картирование для приложений датчиков

Герконовый переключатель SMD-датчик и активация магнита в 3-D

Como se Fabrica un Ampolla Reed (ES)

Standex Electronics на выставке AHR Expo 2013

Linea de Productos Standex Electronics (ES)
