как он работает, устройство и принцип действия
Автор Сварщик На чтение 6 мин Просмотров 67 Опубликовано
Ремонт автомобилей нередко предполагает использование сварки. Если для крупных работ пригождается классический полуавтомат, то для исправления мелочей, где нет разрывов, но есть вогнутость, есть свое устройство, которое называется сварочный споттер. Порой поврежденное место настолько труднодоступное, что полуавтоматом к нему просто не подобраться, да и дефект не настолько велик, чтобы применять к нему обычную сварку. Поэтому был сделан специальный споттер для рихтовки, о котором будет рассказываться далее.
Содержание
- Что это такое?
- Устройство и принцип действия
- Типы споттеров
- Как работать споттером
- Выбор споттера
Что это такое?
Чтобы понять принцип работы этого устройства, сначала нужно узнать, что такое споттер.
Так, споттер помогает деталям вернуть себе изначальную геометрическую форму и применяется в основном для:
- капотов;
- дверей;
- крыш;
- крыльев и т. д.
При помощи споттера можно рихтовать вмятины практически любой сложностиОбрабатываться могут как мелкие дефекты, так и сложные повреждения от столкновений.
Устройство и принцип действия

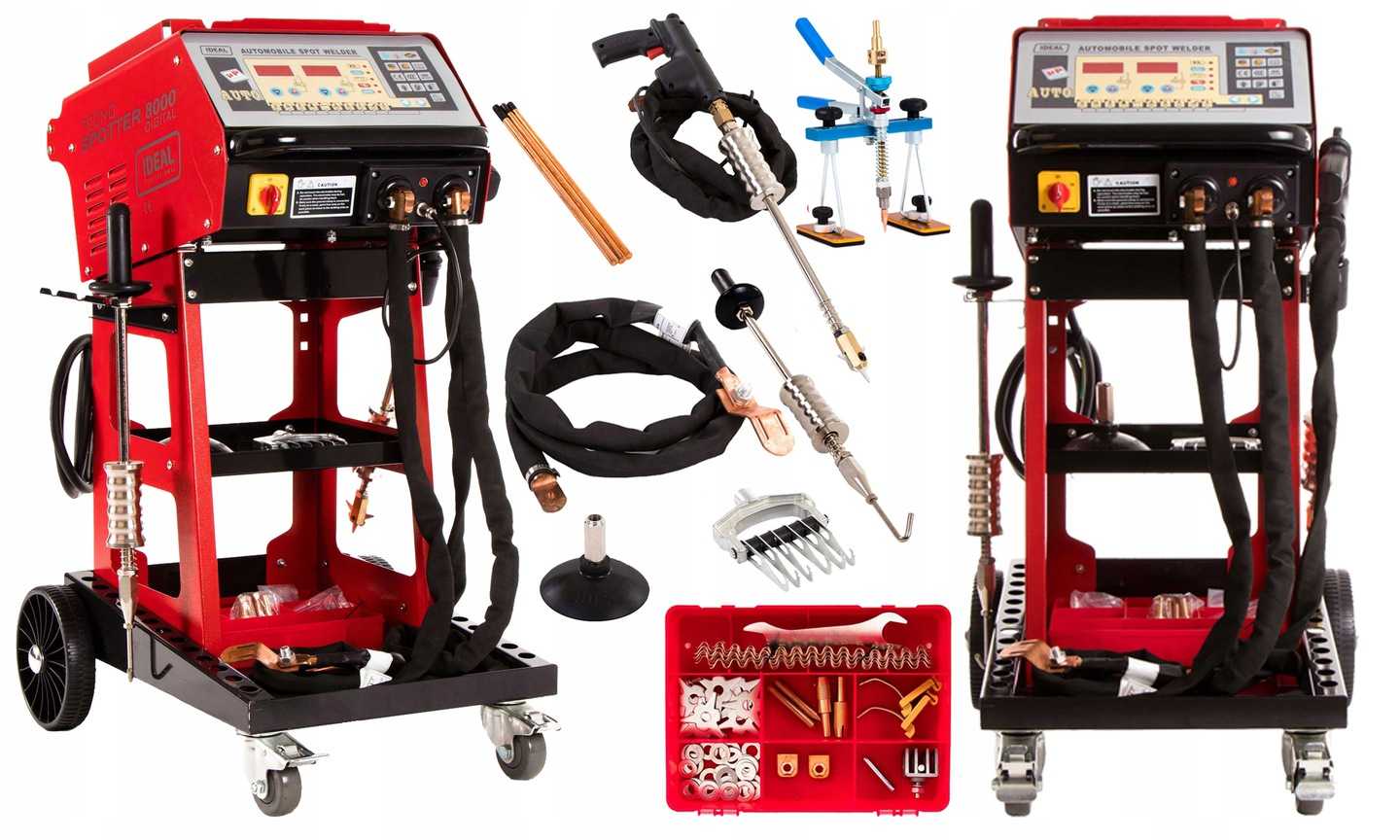

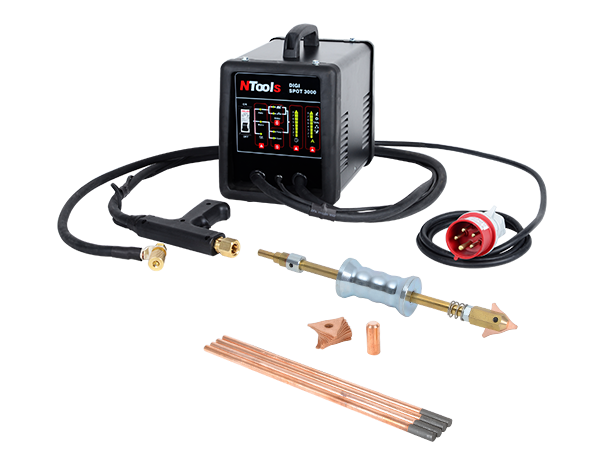

Несмотря на то, что споттер сам по себе небольшой (средний вес 12–15 кг) и выглядит как коробка с двумя кабелями, он имеет разные режимы работы и насадки для них. Это позволяет применять его во многих ситуациях разной сложности. Но насадки — не самое главное в составе споттера для точечной сварки, все же основными элементами будут:
- Источник питания с блоком контроля, кнопками и тумблерами с обозначениями режимов.
- Кабель массы.
- Пистолет с клеммами, который нужен для приваривания крепежей и тянущих усилий.
От корпуса идут два кабеля — рабочий провод с пистолетом на конце, которым оперирует сварщик, и масса. На конце пистолета как раз может быть крюк, электроды, обратная присоска, обратный молоток и другие адаптеры.
Все это позволяет при работе споттера применять к металлическим деталям короткие и мощные импульсы тока, которые помогают клеммам вытягивать вмятины. Так обрабатываемая поверхность проплавляется не полностью и сохраняет целостность с обратной стороны. Достигается это благодаря источнику питания, который имеет сварочное напряжение1,5-2В, а импульсный ток около 2500–3000А. Мощность, а также сила тока задается вручную, при таких параметрах можно легко рихтовать металлические листы толщиной от 0,5 до 1,5 мм.
Типы споттеров
Споттеры делятся на виды по разным признакам.
Например, в зависимости от того, какой источник питания установлен, они могут быть инверторными или трансформаторными. Инверторные, помимо всего, могут быть только стационарными, а вот трансформаторные — ручными или стационарными.
Ручные устройства могут использоваться только для прикрепления крепежных гвоздей в установленных режимах. А вот стационарные инверторные экземпляры выполняют точечные сварки, то есть клещами или пистолетом, а также могут применять угольные электроды для отжига.
Также споттеры могут быть со стандартной мощностью, рассчитанной на 220В, или мощными, с расчетом на 380В.
Как работать споттером
Перед началом работы обрабатываемую поверхность нужно подготовить.
Для этого с нее удаляются грунтовка, краска, лак и все другие слои дополнительной обработки. Вокруг все заклеивается малярным скотчем, чтобы остальное покрытие не повредилось.

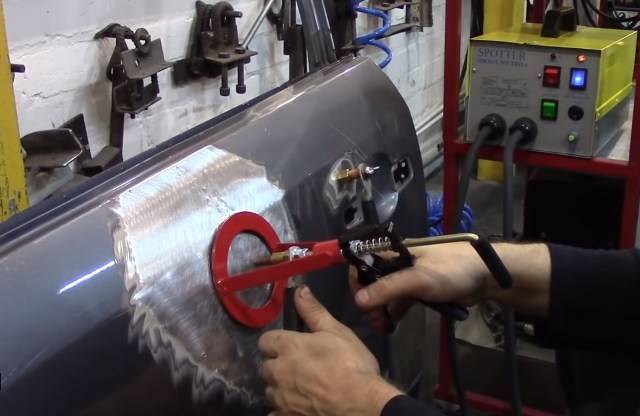

После, чтобы устранить мелкие вмятины авто, нужно действовать так:
- Подключить клемму «минус» к кузову для заземления.
- Установить крепежи, то есть к деформированному участку приварить фиксаторы, например, петли, крючки и другие детали.
- Подготовить инструменты и пуллер.
- Вытягивать элементы до восстановления формы. Прилагать больших усилий не нужно.
- Отделить крепежи, для этого используется болгарка.
- Зачистить поверхность, чтобы та была готова к нанесению защитных и декоративных покрытий.
Обычно здесь не требуются какие-то сложные насадки, только обратный молоток, которым постукивают для упрощения выравнивания.
- Подключить к кузову «минус» для заземления.

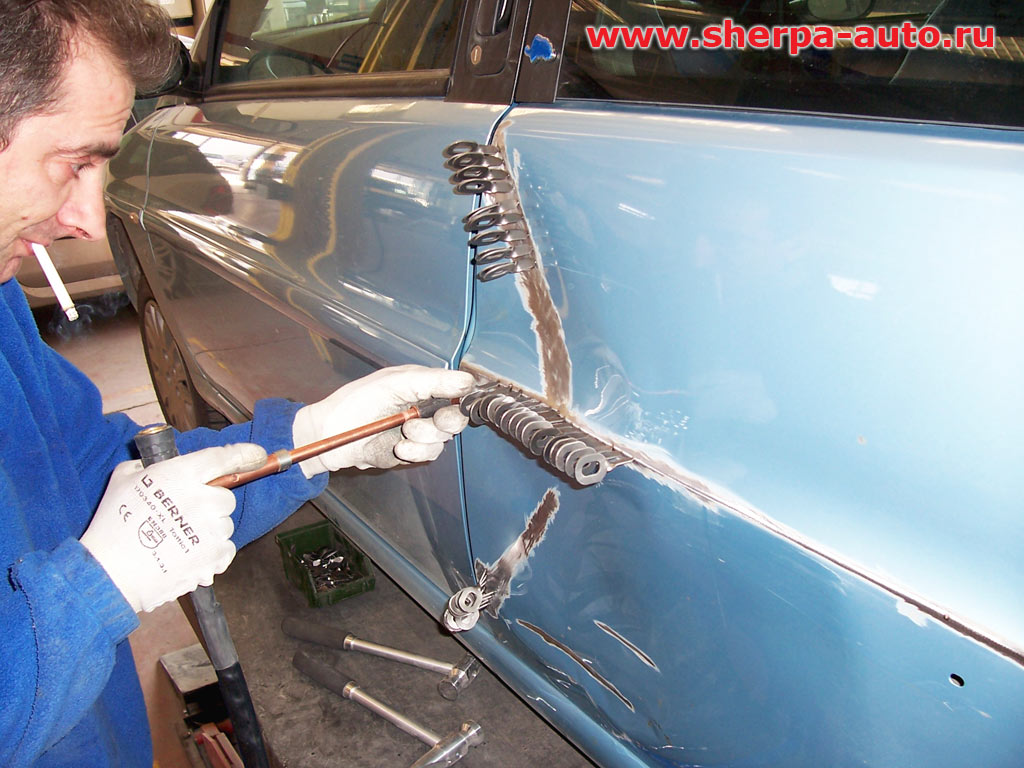

- Приварить фиксаторы не только к месту, которое нужно выровнять, но также вдоль вмятины, особенно там, где наиболее глубокие повреждения.
- Постепенно вытягивать каждый элемент по чуть-чуть до полного восстановления всей поверхности.
- Использовать большой обратный молоток (без сильных ударов).
- Отделить крепежи.
- Зачистить поверхность, подготовить для покраски.
Следы от ударов обычно восстанавливаются с помощью обратных присосок, которые возвращают на место большую часть, а вот мелкие остатки доделывают обычным методом.
Но когда появляются ребра жесткости, когда создается сильный загиб, пригодится уже угольный электрод, который предварительно разогревает поверхность, из-за чего к ней проще применять описанные способы выравнивания.
Стоппером можно даже сваривать металлические детали между собой, но только очень небольшие и тонкие.
Работать споттером не трудно, но перед выполнением ответственных работ лучше сначала потренироваться на простых деталях.
Выбор споттера
На стоимость устройства, а также его выбор повлияют такие критерии, как:
- Тип преобразователя. Чаще всего он трансформаторный, так как это дешевле и надежнее, чем инверторный вариант.
- Тип сварки. Дешевле будет односторонняя сварка, но двусторонняя эффективнее.
- Производительность. Если детали, с которыми предстоит работать, просты, то стандартной мощности будет достаточно. Усиленные пригодятся для сваривания по точкам, особенно прочных деталей.
- Комплектация насадок.
Споттеры очень помогают рихтовке, восстанавливая любые поверхности, но все равно являются специализированным оборудованием, поэтому моделей на рынке не так много.
Популярные бренды — Telwin (Италия), а также Garwin и Nordeberg (Германия). Они дорогие, но качество соответствует цене, так как диапазон функциональных способностей широк. На цену здесь также влияет то, что они производятся в Европе.
Например, Garwin GS5000 и 6000 подойдет для небольших СТО, а Garwin GS9000 — уже для крупных производств. Если же искать что-то для частного пользования, здесь подойдет Telwin 5000. То есть не обязательно покупать дорогое оборудование, если споттер покупается для личного и нечастого применения.
Дополнительно может быть интересен Fubag (Германия). Его устройства производятся в Китае, из-за чего цена ниже, но качество профессионалы все так же оценивают высоко.
Делать ремонт споттером просто, если знать его элементы, а также уметь их правильно использовать на маленьких и крупных повреждениях автомобилей. А эта статья поможет не только понять принцип работы этого устройства, но также правильно его выбрать как для СТО, так и частного использования.
Как пользоваться автомобильным споттером своими руками?
Очень часто на автомобиле появляются вмятины, отрихтовать которые очень сложно, так как потребуется максимальная геометрическая точность. В таком случае вам понадобится споттер. Споттер (от англ. «указатель цели», «точка») – это приспособление для односторонней точечной сварки, которое работает по принципу токового сопротивления. Применяется для рихтовочных работ в ремонте авто.
- Принцип работы споттера
- Виды споттеров
- Как сделать споттер для рихтовки своими руками
- Изготовление споттера из сварочного аппарата
- Изготовление пускового устройства
- Самодельный обратный молоток
Принцип работы споттера
Составные части споттера: коробка (в ней находятся трансформаторы или инвенторы), кабель, пистолет (стаддер) и электрод. Аппарат споттер работает по принципу мгновенного приваривания (длится считанные секунды) металла (крепежа) к кузову машины на месте повреждения и последующего вытягивания деформированной поверхности посредством обратного молотка.
Обратный молоток фиксируется на деформированной поверхности, а по направляющей двигается сам молоток в виде шайбы (именно она прикладывает усилие в точке фиксации и вытягивает деформацию).
Споттер незаменим при вытягивании участков, к которым невозможно подобраться изнутри.
У обычного споттера есть 2 режима работы:
• Кратковременный – направляющая крепится в конкретной точке специальными шайбами.
• Сварочный – угольный электрод осуществляет сварку на минимальной скорости.
Споттер для рихтовки работает таким образом:
1. Деформация на машине хорошо зачищается (до металла).
2. К подготовленному участку крепится заземлительный контакт.
3. Споттером привариваем крепежные элементы (шайбы). Потом к ним нужно будет подсоединить споттер.
4. Захватываем эти элементы пистолетом споттера.
5. Вытягиваем деформацию на участке кузова машины.
Чтобы подкорректировать поверхность, нужно использовать обратный молоток.
Внимание! Для алюминия обратный молоток не применять!
6. Крепежный элемент (шайбы) убираем руками (срывается легко, без усилий).
7. Зачищаем участок и готовим его под шпатлевку.
Виды споттеров
Есть 2 вида споттеров (все зависит от уровня мощности трансформатора и принципа работы):
• Трансформаторный. Такой аппарат можно изготовить самостоятельно.
• Инверторный. Такой аппарат собирают только на заводах. Инвенторный споттер оснащен датчиками заданной и реальной температуры. Режим сварки можно выбрать на панели управления.
Аппарат споттер зависит от работы микропроцессора и может выполнять одностороннюю или двустороннюю сварку. Выравнивание деформированной поверхности осуществляется пневмоклещами.
Как сделать споттер для рихтовки своими руками
Чтобы сделать споттер для рихтовки авто своими руками, надлежит подготовить материалы и инструменты:
• Сварочный трансформатор.
• Тиристор (200В).
• Привод 12В (можно взять трансформатор от ненужной техники).
• Реле 30А.
• Диодный мост.
• Кнопка.
• Контактор 220В.
Помните! Вы работаете с электричеством! Поэтому под ногами у вас должен лежать резиновый коврик.
Что можно взять за основу для споттера-самоделки?
• Трансформатор из микроволновки.
• Инвертор.
• Аккумулятор машины (придется заряжать его до и после использования).
• Сварочный аппарат.
Изготовление споттера из сварочного аппарата
Как сделать споттер из сварочного аппарата? За основу берем старый сварочный аппарат. После всех переделок он должен подавать от 1500А.
Собираем споттер в такой последовательности:
1. Со сварочного аппарата убираем вторичный слой (или два слоя).
2. Рассчитываем количество витков на 1В: обверните медную изолированную проволоку на первичную обмотку и затем измерьте количество вольт.
Теперь полученное число разделяем на количество витков проволоки и получаем количество нужных витков на 1В.
3. Делаем шину из вторичного слоя. Сечение шины не меньше 160 мм², напряжение – 6 В. Если сечение меньше, то разделяем шину на несколько частей (количество кусков зависит от начального числа) и обматываем части тканевой изолентой.
4. Делаем 2 шины с обмоткой из изоленты и малярного скотча. Шары изоляции делаем последовательно: слой изоленты, слой скотча и снова изолента. Свободные края заклепайте.
5. Эти шины плотно наматываем на трансформатор. Шина должна быть цельной (без повреждений) и должна лечь ровно и плотно.
6. Если мощности достаточно, то работы на этом этапе окончены.
Изготовление пускового устройства
Теперь займемся изготовлением пускового устройства: кнопки, которая будет управлять реле (перекрывает провода с напряжением 220В) через привод 12В.
К сварочному пистолету приделываем детали для присоединения к прибору рихтовки.
Внутри полуавтомата фиксируем латунную ось (класс М10).
Под клещи берем трубу 20х20 мм. Трансформатор и пистолет соединяется силовым проводом. Его сечение должно иметь одинаковое или большее сечение, чем сечение шины. Оптимальный размер проводов – 2,5 м.
Рабочий кабель, который будет соединять пистолет с трансформатором, непременно должен быть сделать из коммутирующего провода с термоизоляцией.
Внимание! При нагреве такой слой будет постепенно стягиваться.
Самодельный обратный молоток
Молоток споттера служит для рихтовки деформаций на кузове авто. При изготовлении самодельного обратного молотка сначала собираем пистолет, потом присоединяем его к блоку управления. Для этого присоединяем к электроду (длина 40-45 см, диаметр – 12016 мм) толстый кабель. На кнопку управления выводим три провода.
На электрод надеваем тяжелую болванку (это и есть наш обратный молоток). Болванка должна свободно перемещаться.
На конец электрода привариваем острый наконечник (именно он будет контактировать с кузовом при рихтовочных работах).
