Чертежи винтовых лестниц: Чертеж винтовой лестницы на второй этаж своими руками: расчеты и схемы

чертежи, расчеты и разновидности винтовых конструкций

Зная, как изготовить винтовую лестницу своими руками — вы придадите вашему дому особую эксклюзивность и оригинальность, а также будете уверены в ее качестве и надежности. Так как вы самостоятельно сможете выбрать нужные материалы, выполнить необходимые расчеты и сделать по-настоящему качественный монтаж винтовой лестницы, чертежи которых вам обязательно пригодятся.

• Проектирование и расчет винтовых лестниц
• Изготовление винтовой лестницы
• Металлическая лестница
• Деревянная лестница
• Бетонная лестница

Любой из нас пытается сделать в своем доме оригинальную атмосферу, придать жилищу привлекательный вид и создать уникальный интерьер. Если дом рассчитан на несколько этажей, то непременно появляется вопрос о лестнице, которая ведет этажом выше. Для решения пространственной проблемы размещения лестницы, нужно подумать над ее конструкцией и просмотреть не одно фото, а также чертежи винтовых лестниц.

В маленьких помещениях, которые не позволяют выделить достаточное пространство, великолепно будет выглядеть винтовой вариант, который даст возможность на небольшой площади установить нужное количество ступеней для удобного подъема.

Помимо этого, нужно заметить, что расход стройматериалов на винтовую лестницу будет гораздо меньше, чем на маршевую. Поэтому, изготовленная винтовая лестница своими руками, обойдется гораздо дешевле и станет более выгодным вложением денег.

Использование разных материалов, чертежей, видов конструкции и декораций даст возможность вам не только существенно украсить интерьер дома, но и проявить ваши таланты декоратора, дизайнера и оформителя.

Металлическая или деревянная, задрапированная или прозрачная, она будет гармонично вписываться в окружающее пространство, восхищать и поражать всех гостей.

Проектирование и расчет винтовых лестниц

Перед тем как приступить к сооружению винтовой конструкции, нужно будет посидеть над расчетами, выполнить необходимые замеры и составить чертежи своими руками.

Начиная техническую часть создания межэтажной конструкции, подумайте, каким образом вы планируете использовать окружающее пространство, насколько часто будете пользоваться лестницей, какие функции и нагрузки она станет исполнять.

Резная винтовая конструкция с громоздкими перилами, скорей всего не позволит занести на этаж большой диван или опустить шкаф.

Присутствие в семье детей также потребует внимательной планировки такого опасного в плане падений элемента, а именно:

• оборудовать лестницу дополнительной защитой;
• ограничить доступ к опасным элементам;
• выбрать подходящий нескользкий напольный материал и т. д.

Этап разработки и планирования технической стороны строительства винтовой лестницы своими руками – самый продолжительный и сложный.

Но не нужно отчаиваться и бежать в первый попавшийся строительный магазин за приобретением готовой конструкции – различные фото, можно отыскать в интернете.

Перед тем, как начать строительство, подумайте способы крепления и конструкцию. Лестница может быть установлена на стойке в любом месте комнаты или прилегать к стене. Во втором варианте стена выступает в роли дополнительной опоры, придавая конструкции более лучшую устойчивость и жесткость.

При свободной установке нужно поставить дополнительные опоры для ступеней, они имеют несущую функцию и делают спуск более безопасным и комфортным.

Внимательно продумайте варианты материала, использованные при создании винтовой лестницы. Гармонично выглядят деревянные или металлические конструкции, сделанные в подходящей интерьеру расцветке. По этим ступеням удобно перемещаться даже босиком, не боясь простудиться. Эти поверхности просты в уходе и великолепно подойдут для посещаемых помещений, например, для прихожей.

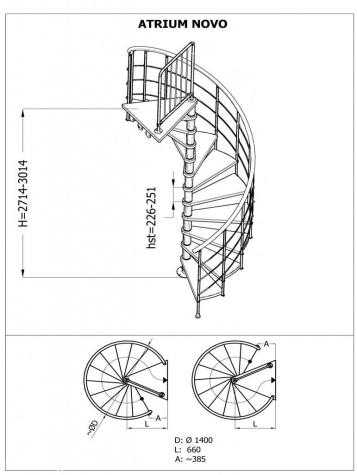

Перед началом строительства нужно сделать чертеж, с помощью которого вы будете иметь полное представление о нужном количестве стройматериала, высоте стойки и ширине ступеней.

Сделать чертежи своими руками очень просто, нужно лишь определенное усердие и точность при подготовке всех нужных измерений.

При необходимости или появлении каких-то вопросов или уточнений, всегда есть возможность посмотреть фото или видео создания лестницы. Пошаговые видеосъемки, дополненные словесными советами, дадут возможность вам разобраться с трудностями и сделать шедевр лестничного искусства.

Красивые фото винтовых лестниц из металла

Изготовление винтовой лестницы

Чтобы соорудить по-настоящему удобную, надежную и прочную конструкцию, нужно определиться со следующими нюансами:

• какой ширины будет конструкция. Наиболее удобная для эксплуатации в доме ширина лестницы – 0,90 см. Таким образом, диаметр составляет сумму ширины двух ступенек и диаметра вертикальной стойки;
• затем рассчитывается наиболее удобная ширина ступеней. Для человека лучше всего перемещаться по ступеням шириной до 350 мм. Но ступеньки винтовой лестницы не прямоугольные. Имея вид трапеции, они увеличиваются от вертикальной стойки, повышаясь по ширине к перилам;
• после этого необходимо посчитать число ступенек, нужных для полного витка. Это рассчитывается путем умножения длины окружности перемещения человека на среднюю ширину ступеней. Данное округленное число и будет количеством нужных ступеней;
• затем делаем расчет относительно высоты витка и числа проемов. Высота витка обязана быть не меньше 2,15 м, требующихся для комфортного перемещения человека. Эта высота получена с помощью сложения среднего роста человека (180 см), высоты ступеней и запаса в 15 см. Данное число делим на 15 (число ступенек) и имеем так высоту одной ступени лестницы;
• с учетом того, что мы знаем высоту общей конструкции, несложно будет определить число проемов и нужное число ступенек для комфортного перемещения.

Металлическая лестница

Эксплуатация винтовых лестниц возможна, не лишь внутри дома, но и за пределами. В данном случае вам будет необходима изготовленная металлическая винтовая лестница. Металл не так подвергается влиянию внешней среды, чем дерево, и в большей степени подходит для эксплуатации в роли материала для внешних работ.

Можно изготовить металлическую лестницу в роли пожарной либо организовать вспомогательный выход из дома своими руками, это придаст внешнему виду дома оригинальный и неординарный вид, сделает коттедж уникальным и более комфортным в эксплуатации.

Металл можно выбрать и в роли стройматериала для внутренних лестниц. Как правило, в интерьере встречается кованная лестница из металла. Это произведение искусства, которое сочетает в себе легкость и прочность, невероятную надежность и ажурную невесомость, сможет изготовить своими руками совсем не каждый. Но служить эта лестница будет довольно продолжительное время и, покрываясь со временем налетом старины, будет смотреться все величественней и шикарней.

К явным преимуществам лестниц из металла относится их устойчивость к пожару, сочетаемость с разными стилями интерьера, возможность объединения металлических частей с остальными материалами (керамикой, камнем, деревом), легкость монтажа и значительная долговечность и износоустойчивость.

Деревянная лестница

Самой большой популярностью в современных интерьерах пользуются винтовые конструкции из дерева. Они гармонично вписываются в дизайнерские решения практически всех помещений, а также недороги и довольно долговечны.

Простые правила ухода, эксплуатации и легкость конструкции дают возможность повсеместно устанавливать их для комфортного перемещения между этажами в частных коттеджах.

Выполнив предварительные расчеты и нарисовав чертеж, вы приблизительно поймете, как изготовить деревянную лестницу. Можно купить готовые заготовки для установки ступеней, а можно сделать их своими руками.

Главное – нужно помнить о тщательной шлифовке поверхности, обработке дерева и использовании защитного лакового покрытия, чтобы не допустить деформаций и появления вредоносных жучков.

При сооружении своими руками, нужно помнить о перилах. Балясины можно сделать из деревянного массива или использовать металлическую конструкцию.

Для поручней, в качестве экономии, можно выбрать клеевой брус или пластик под дерево – их великолепные износостойкие качества дают возможность сохранить конструкции привлекательный вид на протяжении долгого времени.

Внимательно продумайте все варианты, выполните нужные расчеты и чертежи, выбирайте лишь качественные материалы и деревянная лестница будет радовать вас не одно поколение.

Бетонная лестница

Если вам необходимо, чтобы лестница прослужила довольно долго, имела презентабельный и весомый вид, и при этом была довольно прочной и надежной, вам подойдет конструкция из бетона. Она основательна и очень прочна, а также свидетельствует о благосостоянии владельца дома, его презентабельности и достатке. Но она требует более тщательных расчетов и выполнения некоторых требований во время сооружения.

Таким образом, сооружение винтовой лестницы при наличии правильных расчетов и определенных навыков – дело довольно простое. А выглядеть и служить она на даче или в коттедже будет отлично, так как, создавая уникальный шедевр, вы вкладываете в него свою любовь и душу, а это очень важно.

чертежи, этапы, фото и видео

Добавил(а): Сергей Колосов 4 сентября

Владельцы домов (а в последнее время и квартир) с двумя и более этажами однозначно сталкиваются с проблемой постройки лестницы. С давних времен лучшим вариантом решения данной задачи считается винтовая лестница. Во-первых, она занимает сравнительно мало места, что позволяет существенно сэкономить пространство, а во-вторых, за счет своей конструкции обладает достаточным запасом прочности. Конечно, проще всего доверить постройку такой лестницы профессионалам или купить уже готовую конструкцию в строительном супермаркете. Но если готовые «стандартные» варианты вам не подходят, а нанимать специалистов нет желания или возможности, то винтовую лестницу из металла можно изготовить самостоятельно. Правда, сразу нужно оговориться, что дело это достаточно непростое, но вооружившись определенными   знаниями и навыками справится с этой задачей вполне реально.

Содержание

• 1 Конструкции винтовых лестниц

• 2 Расчет винтовой лестницы на больцах

  • 2.1 Высота лестницы

  • 2.2 Диаметр лестницы

  • 2.3 Количество ступеней и высота проступка

  • 2.4 Ширина ступеней

• 3 Расчет лестничной площадки

• 4 Монтаж винтовой лестницы на опорном столбе

  • 4.1  Установка центрального столба

  • 4.2 Установка ступеней и дополнительной опоры

  • 4.3  Установка перил

• 5 Декорирование винтовой лестницы

• 6 Видео о готовой винтовой лестнице на больцах

Конструкции винтовых лестниц

Существует три основных типа винтовых лестниц:

1. На косоурах. Основным опорным элементом такой лестницы является одна или несколько опорных балок, поверх которых укладываются ступени. Торцы ступеней в данном случае остаются открытыми;

   Основным опорным элементом такой лестницы является одна или несколько опорных балок

2. На тетивах.  В этом случае ступени крепятся к внутренним сторонам несущих элементов. Ими могут являться две балки-тетивы, или одна балка и центральный опорный столб;

   В этом случае ступени крепятся к внутренним сторонам несущих элементов

3. На больцах. Опорные балки в данной конструкции лестниц вообще не предусмотрены. Ступени крепятся либо к стене (для маршевых лестниц) либо, что актуально в нашем случае, к центральному опорному столбу с помощью больцев.

   Опорные балки в данной конструкции лестниц вообще не предусмотрены

Достаточно интересным и несложным в изготовлении является симбиоз маршевой и винтовой лестницы. Такая конструкция отлично сочетает в себе достоинства обоих разновидностей.

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом. Поэтому мы сосредоточим свое внимание именно на этой конструкции.

Расчет винтовой лестницы на больцах

Очень важным этапом при постройке винтовой лестницы является точный расчет конструкции и определение всех ее параметров. Для создания грамотного чертежа нам потребуется 5 значений: высота лестницы, ее диаметр, количество ступеней, их ширина, а также высота проступка. Рассмотрим процесс определения каждого из параметров подробнее:

Высота лестницы

С определением этого параметра все просто – достаточно с помощью отвеса измерить расстояние от пола до потолка.

Диаметр лестницы

Данное значение определяется в соответствии с вашими личными предпочтениями, а также особенностями помещения, в котором будет устанавливаться лестница. Диаметр лестницы равен длине ступени умноженной на два, плюс ширине опорного столба.

При выборе диаметра стоит помнить, что минимальная длина ступени не должна быть меньше 50 сантиметров, таким образом, минимально допустимый диаметр лестницы с опорным столбом в 5 сантиметров будет 105 сантиметров. Для более комфортного пользования лестницей желательно чтобы это значение было 135-140 сантиметров при той же толщине опорного столба.

Количество ступеней и высота проступка

Необходимое количество ступеней в каждом конкретном случае зависит от высоты проступка. Она, в соответствии с ГОСТом, должна колебаться от 15 до 20 сантиметров.

 Для начала необходимого необходимо разделить высоту лестницы на любое значение в этих пределах.

 Допустим, что высота помещения 265 сантиметров. Вы решили сделать ступени высотой 17 сантиметров. Делим 265 на 17 и в результате получаем: 265/17=15,58. Поскольку количество ступеней не может выражаться дробью, то округляем это значение до целого числа (например, 15).

Теперь, для вычисления необходимой высоты проступка делим на полученное значение  высоту нашей лестницы: 265/15=17,66. Именно это число и будет необходимой в нашем случае высотой проступка.

Поскольку роль верхней ступени будет выполнять площадка верхнего этажа, отнимаем от полученного количества ступеней один: 15-1 =14.

Таким образом, при высоте лестницы в 265 сантиметров нам понадобиться 14 ступеней высотой 17,66.

Так как отмерять каждый проступок с учетом сотых долей неудобно, округлим имеющееся значение до 17,7, изменив при этом высоту нижней ступени. Для этого воспользуемся следующей формулой: 265 (высота лестницы) – (14 (количество ступеней) х 17,7) = 17,2. Таким образом, мы имеем первую ступеньку высотой 17,2 сантиметра и все остальные по 17,7.

Ширина ступеней

Ступени для винтовой лестницы делаются в виде клина. Таким образом, необходимо будет определить две их ширины – внешнюю и внутреннюю. И если внутренний размер может быть выбран произвольно (главное чтобы он был не менее 10 сантиметров), то внешнюю ширину ступеней придется точно рассчитать. Для этого нам понадобиться знать длину лестница по ее внешнему краю.

При расчетах допустим, что угол поворота нашей лестницы составляет 270 градусов (наиболее распространенный вариант).

Воспользуемся школьной формулой вычисления длины окружности L =2?R. Предположим, что диаметр нашей лестницы составляет 180 сантиметров, а радиус, соответственно, 90 сантиметров. Применим эти данные к формуле и получим: 2х3,14х90 = 565,2. Но поскольку наша лестница не является полной окружностью, необходимо умножить полученное значение на  ? или в десятичных дробях на 0,75, что как раз и будет соответствовать 270 градусам.

Если вы делаете лестницу с углом поворота в 180 градусов, то полученную длину окружности необходимо умножить на ?  или, проще говоря, разделить на 2. Если же лестница делает полный оборот в 360 градусов, то никаких дополнительных действий не производится.

В результате получаем: 565,2 х 0,75 = 423,9.

Теперь делим это значение на количество ступеней:

423,9 / 14 = 30,27.

Это и будет ширина наших ступеней по внешнему краю.

Но, поскольку оптимальное место для подъема находится на расстоянии 2/3R от опорного столба, умножаем  длину лестницы на 0,66 (2/3 в десятичном исчислении).

Получаем: 423,9 х 0,66 = 279,77.

Теперь остается разделить это значение на количество наших ступеней. Результат должен находиться между 20 и 40 (именно такая ширина ступени наиболее комфортна при подъеме).

279,77 / 14 = 19,98.

Как видите, данное значение не укладывается в приемлемые параметры, хотя и является достаточно близким. Конечно, на недостающие 2 миллиметра можно не обращать внимания, но лучше немного уменьшить либо радиус нашей лестницы, либо количество ступеней (естественно предыдущие значения придется пересчитать с учетом изменившихся параметров). Уменьшаем количество ступеней до 13 (14-1) и получаем

279,77 / 13 = 22,84.

Вот теперь ширина наших ступеней полностью соответствует ГОСТАм, и лестница будет безопасной и удобной.

После всех вычислений мы имеем следующие размеры нашей лестницы:

• Высота – 265 сантиметров;
• Диаметр – 180 сантиметров;
• Количество ступеней – 13;
• Высота проступка (с учетом измененных вычислений) – 18,92 сантиметра;
• Ширина ступени с внутренней стороны – 10 сантиметров;
• Ширина с внешней стороны (с учетом измененных вычислений) – 32,6 сантиметра;
• Ширина ступени в среднем значении – 22,84 сантиметра.

Используя полученные данные вы без труда сможете сделать чертеж как отдельных ступеней, так и самой лестницы.

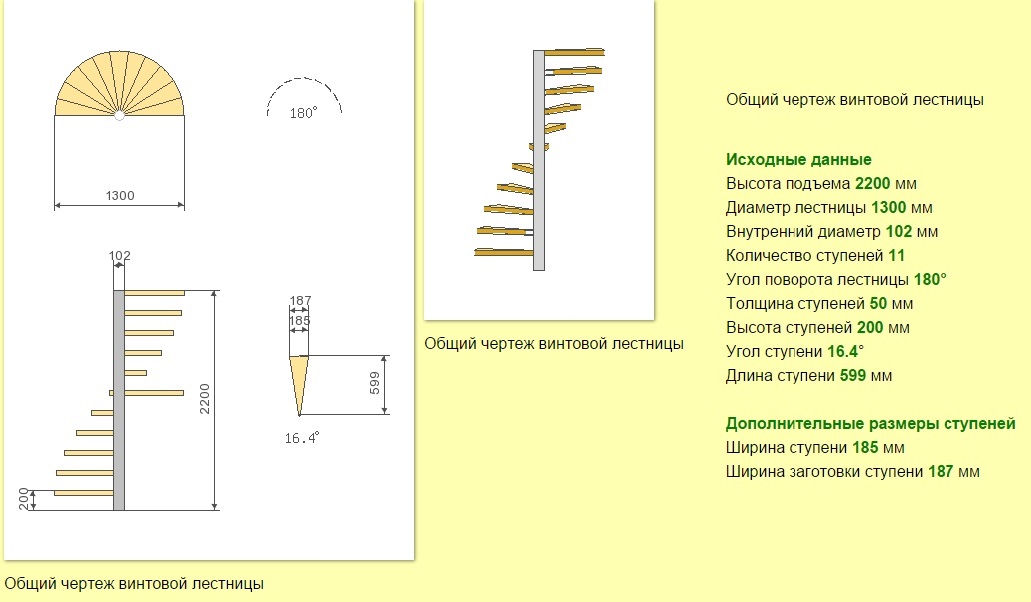

Готовый чертеж отдельных ступеней и самой лестницы

В заключении желательно проверить наши ступени на соответствие ГОСТАм для прямых лестниц. Используем формулу 2H +B =60-64 сантиметра (Н – высота проступка, В – ширина ступени в среднем значении).

Получаем:  2 х 18,92 + 22,84 = 60,68. Как видите результат попадает в допустимое значение, значит все расчеты были проведены верно.

В том случае если полученный результат будет сильно отличаться от нормы, придется провести расчеты заново, изменив количество ступеней либо диаметр лестницы.

Если расчет винтовой лестницы покажется вам слишком сложным, то для этой цели можно воспользоваться специальными программами-калькуляторами, которые без проблем можно найти в сети Интернет.

Расчет лестничной площадки

Помимо расчета самой лестницы необходимо рассчитать размеры верхнего проема и лестничной площадки. И если с шириной проема все просто – она должна быть на 10 сантиметров больше радиуса лестницы, то вычисление его длины делается чуть более сложным методом.

По ГОСТу высота от края проема до ближайшей к нему ступеньки должна быть минимум 2,05 метра. Делим эту величину на высоту наших ступеней и полученный результат округляем в большую сторону.

205 / 18,92 = 10,83. После округления – 11.

Отнимаем полученный результат от общего количества ступеней.

13 – 11 = 2

Следовательно, край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой.

Достаточно интересно выглядит винтовая лестница с круглым проемом. Его размеры должны быть на 20 сантиметров больше диаметра лестницы.

Край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой

Монтаж винтовой лестницы на опорном столбе

Процесс сборки лестницы состоит из четырех основных этапов: установка центрального столба, установка ступеней и дополнительных опор, установка перил, финальная отделка.

 Установка центрального столба

В идеале центральный столб винтовой лестницы устанавливается еще во время строительства дома. В этом случае нижняя его часть бетонируется, а верхняя крепится к плите перекрытия с помощью дюбелей, вкрученных в специально приваренную пятку-основание.

Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной

Глубина бетонирования в пол должна составлять не менее 40 сантиметров.

Если же установка проводится в уже готовом помещении, то основания привариваются к обоим концам опорного столба. Крепить столб ОБЯЗАТЕЛЬНО  с обоих концов, поскольку в противном случае лестница будет небезопасной.

Установка ступеней и дополнительной опоры

Когда столб установлен можно приступать к монтажу ступеней. Их можно изготовить полностью из металла лучше всего для этой цели использовать сталь. Ступени приваривают к опорному столбу начиная с нижней, располагая их таким образом, чтобы передний край каждой последующей ступени был точно над задним краем предыдущей. И естественно следует строго соблюдать расстояние между ступенями.

Помимо ступеней необходимо будет установить еще одну дополнительную опору. Она может быть как отдельно стоящим столбом, расположенным под одной из средних ступеней, так и представлять собой упор прикрепленный к стене (в том случае если одна из ступеней упирается в стену).

Дополнительная опора устанавливается до того, как будет положена опирающаяся на нее ступень. Если это столб, то он крепится к полу с помощью пятки и дюбелей, если упор на стене – с помощью анкеров.

Когда все ступени установлены для придания конструкции дополнительной жесткости и монолитности все ступени связываются между собой металлическими перемычками, которые привариваются с обратной стороны лестницы соединяя передний и задний край следующих друг за другом ступеней.

После окончания монтажа ступеней необходимо удалить оставшуюся после сварки окалину (достаточно просто сбить ее молотком) и отшлифовать все острые края и заусенцы.

 Установка перил

Перила или поручни являются необязательным элементом винтовых лестниц. Их установка необходима в тех случаях, когда ширина ступеней меньше 90 сантиметров, либо высота лестницы более двух этажей. Устанавливаются перила на металлических прутках, которые привариваются к ступенькам лестницы.

Декорирование винтовой лестницы

Существует три основных «классических» стиля винтовых лестниц: замковый, ковка и Прованс.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой, а также использование каменных балясин при устройстве перил.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой

Прованс наоборот требует присутствия в конструкции лестницы дерева, поэтому если вы выберете этот стиль, логичным  будет сделать деревянные накладки на ступеньки и перила.

Прованс наоборот требует присутствия в конструкции лестницы дерева

Ну и кованый стиль требует наличия кованых элементов (чаще всего это перила). Этот стиль  хоть и сравнительно дорого обходится, но зато оформленная ковкой лестница может стать главным украшением вашего дома.

Кованый стиль требует наличия кованых элементов

Видео о готовой винтовой лестнице на больцах

Посмотреть, как выглядит построенная предложенным нами способом лестница, можно посмотреть в следующем видео.

Надеемся, что наши советы помогут вам построить надежную винтовую лестницу, которая будет служить вам на протяжении долгих лет. Удачного вам ремонта!
