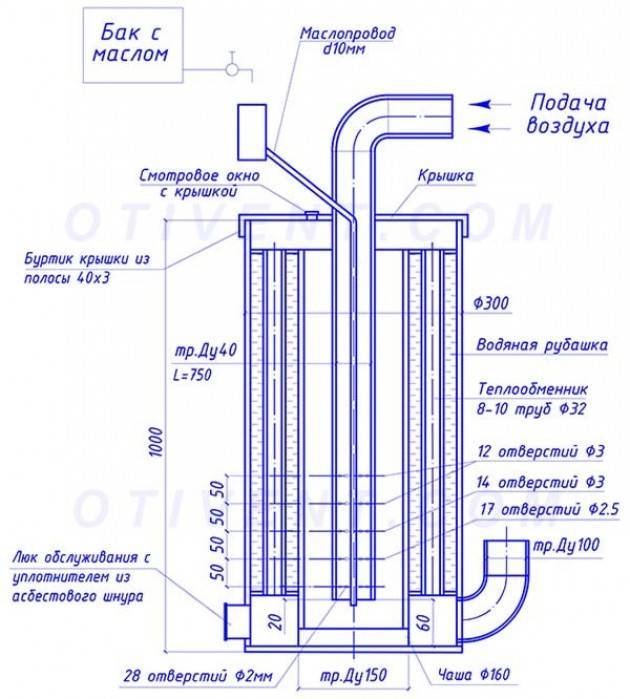

Чертеж печи на отработанном масле своими руками
Существует множество средств и приспособлений, которые позволяют организовать обогрев дома, гаража, теплицы и других помещений: от газовых обогревателей до электрических конвекторов. Одним из наиболее простых и экономически выгодных решений является строительство печи на отработке.
Печь, работающая на отработанном масле, очень экономична и проста в эксплуатации, для того чтобы самостоятельно собрать ее правильно необходимо заранее произвести все расчеты и чертежи.
Достать топливо для такого агрегата очень просто. Иногда его можно получить совершенно бесплатно. А сама печка на отработке безо всяких проблем строится своими руками.
Особенности конструкции и принцип действия печи
Печь на отработке – это предельно простой, но очень эффективный метод устройства отопления жилых и хозяйственных помещений. В качестве топлива для такой печки применяется отработка – использованное трансмиссионное, индустриальное и моторное масло.
Запрещено топить печь легковоспламеняющимися жидкостями типа дизтоплива, керосина, растворителей или бензина. Так что это – настоящая чудо печь, которая проста, неприхотлива и экономически выгодна в эксплуатации. Разобраться в особенностях конструкции такого агрегата вам поможет следующий чертеж печей на отработанном масле.
Схема устройства печи на отработанном масле.
Отработанное масло не воспламеняется. Горят лишь его пары, образующиеся во время кипения. Возгорание данных паров осуществляется в верхней емкости печи на отработанном масле и в перфорированной трубе.
Нельзя вдыхать продукты горения отработки, т.к. они способны нанести серьезный вред здоровью: спровоцировать опасные заболевания нервной системы, нарушить нормальную работу сердечно-сосудистой системы и т.д.
Именно поэтому чертеж печи предусматривает обязательное устройство дымохода. Труба, предназначенная для отвода продуктов горения из печи на отработанном масле, должна быть строго вертикальной, иметь не менее 4 м в высоту (в данном случае имеется в виду промежуток между верхним краем дымохода и поверхностью, на которой стоит печь на отработанном масле), и обеспечивать хорошую тягу.
Дымоход не должен иметь наклонов и разного рода изгибов. Данное правило диктует схема устройства печи. Помимо этого, вертикальный дымоход гораздо проще чистить от копоти и сажи, откладывающейся на внутренних поверхностях трубы.
Основные технические показатели печи на отработанном масле
Печь, использующая в качестве топлива отработанное масло, имеет очень простую конструкцию.
Она состоит из верхней емкости для отработки. Данная емкость имеет отверстие, через которое заливается топливо. Верхняя часть печи на отработанном масле состоит из трубы с отверстиями. В данной трубе сгорают пары отработки. Также конструкция печи на отработанном масле включает верхнюю емкость. При работе агрегата она достаточно сильно накаляется и выполняет функции элемента обогрева.

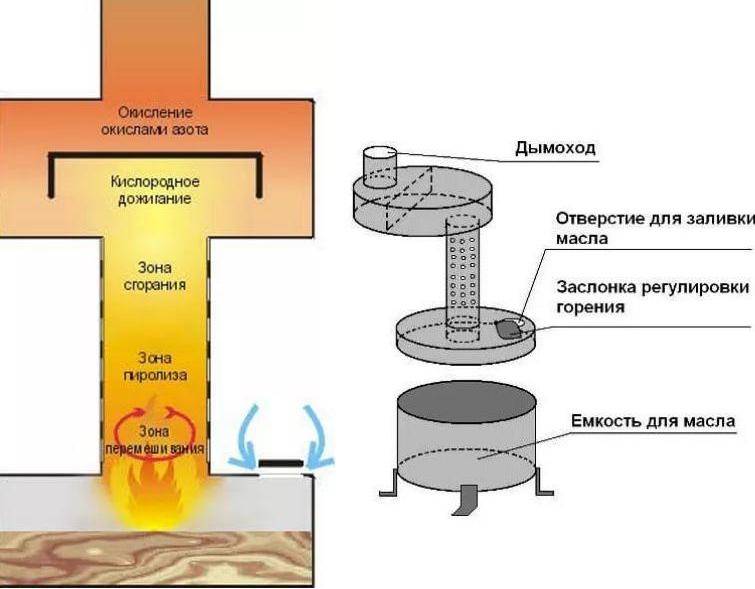

Принцип работы печи на отработанном масле.
Над данной емкостью устанавливается патрубок. Его нужно соединить с дымоходом печи. Чертеж печи должен включать все упомянутые элементы. Это очень важно, т.
к. именно на них основывается работа этого отопительного агрегата. вы можете использовать как готовый чертеж печи, так и создать собственный чертеж желаемой конструкции.
Печь изготавливается из стали толщиной от 4 мм. Для создания крышки верхнего модуля печки традиционно используется сталь толщиной 6 мм. Верхняя часть агрегата подвергается наиболее интенсивным температурным воздействиям. Со временем металл выгорает и становится тоньше.
В среднем печь на отработанном масле потребляет 0,5-2 л топлива в час. Для контроля температуры нагрева и интенсивности горения на нижней емкости конструкции устанавливается заслонка. Печь может разогреваться до температуры порядка 800°С. В условиях такой высокой температуры металл верхней части конструкции будет раскаляться докрасна, поэтому очень важно установить агрегат в пожаробезопасном месте на расстоянии не менее 50 см от стен.
Перед началом работы вам нужно будет составить чертеж печи с указанием всех размеров.
Чаще всего создается конструкция размерами 700х350х500 мм.
Дымоход должен иметь не меньше 10 см в диаметре. Подобная печка будет весить порядка 30 кг. Однако вы можете создать собственный чертеж с индивидуальными размерами, изменив модификацию печи. Если же вам не хочется экспериментировать, используйте готовый чертеж с традиционными размерами.
Агрегат с такими характеристиками способен обогревать комнату объемом до 120 м³. Разница температур, при этом будет составлять порядка 20°С . Так, если температура воздуха на улице составляет -5°С, то печка сможет прогреть помещение примерно до +14-15°С. Однако на данные показатели влияет множество важных моментов, таких как место установки печки, теплоизоляция и толщина стен здания и т.д.
Пошаговая инструкция по сборке печи
Прежде всего, вам нужно составить чертеж печи и разобраться в особенностях ее работы. После того как вы составите чертеж с указанием всех размеров, приступайте к подготовке инструментов для работы. Купите, найдите или изготовьте самостоятельно следующее:

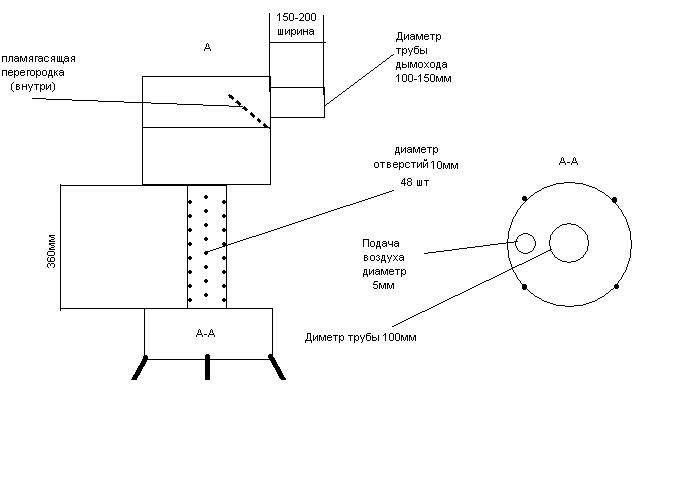

Схема монтажа печи на отработанном масле с размерами.
- металлические трубы и уголки;
- отрезной круг;
- металлический лист;
- воздушный компрессор;
- болгарку;
- циркуляционный насос и насос для подачи масла;
- сварочный аппарат;
- строительный уровень;
- емкость подходящего объема;
- котел со встроенным расширительным баком;
- горелку.
Вы можете взять корпус сломанного или ненужного компрессора, к примеру, от старого холодильника. Он прекрасно подойдет для изготовления топочной камеры. Если таковой отсутствует, можно взять любой старый баллон. В качестве вытяжки и радиатора подойдет металлическая труба диаметром 80-100 мм и длиной 4 м. Используйте трубу с тонкими стенками. Подготовьте еще одну 4-метровую трубу для изготовления дополнительного радиатора.
Посмотрите на свой чертеж и подберите место, наиболее подходящее для установки печи. Подготовив инструменты, чертеж и материалы для работы, можно приступать к монтажу печи на отработанном масле.
Прежде всего, изготовьте ножки. Возьмите болгарку и отрезной круг и нарежьте уголок на куски длиной порядка 20 см. Приварите их к корпусу будущего отопительного агрегата.

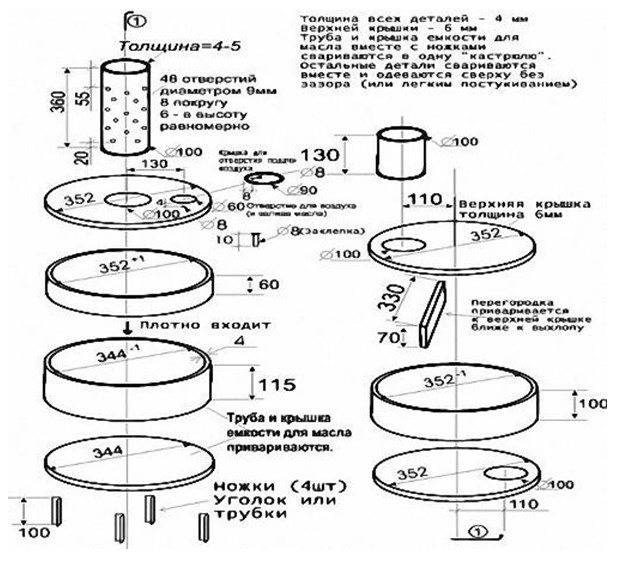

Схема сборки печи на отработке по деталям.
Установите печку в вертикальное положение. Прорежьте в верхней части корпуса отверстие, в которое в дальнейшем будет установлена вытяжка. Диаметр отверстия определяется в соответствии с диаметром вытяжной трубы. Небольшой вырез удобнее всего сделать при помощи сварки. Приварите вертикальную трубу к созданному отверстию.
Возьмите болгарку и отрезной круг. Вам нужно будет сделать небольшие отверстия в вытяжной трубе. Шаг между отверстиями – 10 см. Их надо сделать, начиная от корпуса печи и до 50 см высоты трубы. Также в данной трубе на расстоянии порядка 100 см от пола создается аналогичное отверстие, которое будет использоваться для монтажа дополнительного радиатора. Крепление тоже выполняется при помощи сварки. Расположите вторую трубу параллельно полу, вдоль стены.
Далее вам нужно будет прорезать в верхней части корпуса будущего отопительного агрегата отверстие диаметром около 50 мм. Через него в будущем будет заливаться отработанное масло. В случае если в помещении есть достаточно свободного места, такую печку можно оснастить различными дополнениями. К примеру, вы можете прикрепить на горизонтальный радиатор лист металла и использовать его для подогрева пищи или воды.
Такая самодельная печь имеет высокую производительность и не занимает много места. вы можете с легкостью сделать ее своими руками из подручных материалов. На лето печку при необходимости можно убрать.
Рекомендации по эксплуатации самодельной печи
Печь на отработанном масле разжигается следующим образом: вам нужно будет налить в нижнюю емкость не более 2 л отработки, свернуть жгутом кусок бумаги, просунуть ее в отверстие, через которое вы заливали масло, и поджечь.

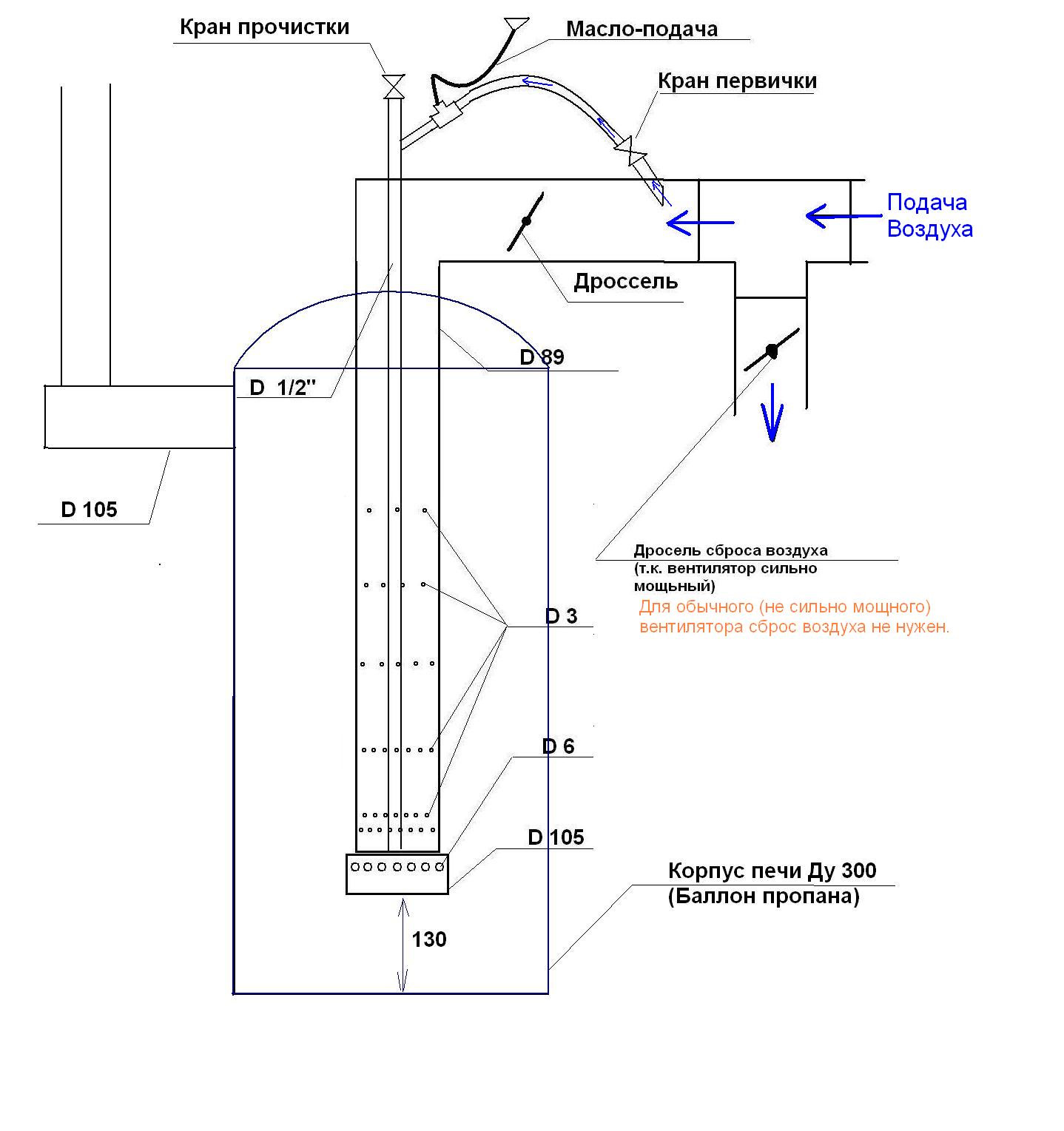

Схема печи на отработанном масле капельного типа.
Масло начнет нагреваться и закипать. В процессе его кипения будут выделяться пары. Они направятся в перфорированную трубу, начнут гореть и нагревать верхнюю часть печки.
Также печку можно разжечь при помощи ветоши, смоченной в бензине. Или же долейте немного бензина в емкость с отработкой, а затем распалите печь при помощи ветоши или бумаги. Такой розжиг может сопровождаться характерным гулом, который не утихнет до тех пор, пока не выгорит весь бензин.
Через отверстия перфорированной трубы может прорываться пламя. Это нормально, пугаться не стоит. После того как весь бензин выгорит, агрегат начнет нормально работать.
Правила пожарной безопасности требуют, чтобы в помещении, отведенном под установку печи, имелся огнетушитель или хотя бы емкость с песком. Помещение обязательно должно иметь открытые вентиляционные отверстия.
Перед тем как заливать отработку, подумайте, какое время вы будете находиться в помещении, обогреваемом такой печкой.
Не лейте больше топлива, чем нужно. Печку нельзя тушить водой, так что вы не сможете покинуть помещение до тех пор, пока не будет израсходована вся отработка. В крайнем случае печь можно потушить с помощью огнетушителя.
Как сделать печь на отработанном масле (чертежи)
Как сделать печь на отработанном масле (чертежи)
Сварку элементов между собой следует производить так — сначала проходим всю длину стыка точечными прихватками с шагом 3–4 см, затем только провариваем стык полностью. Обязательно следим за качественной проваркой шва, иначе масло будет просачиваться даже в микроскопическую трещинку.
Отрезаем куски труб согласно размерам из чертежа.
Резаком вырезаем круги из кусков листового металла по размерам чертежа. В случае неимения пропанового резака можно прожигать металл электородами. А также можно это сделать и болгаркой, но это довольно долго и небезопасно, так что лучше воспользоваться одним из двух других вариантов.
После вырезания днища для масляного бачка, отрезаем одинаковые куски трубок для ножек и привариваем к нему, это упростит последующую сборку печи. На основание ножек можно приварить квадратные куски стали 5*5 см для лучшей устойчивости.
Привариваем отрезок трубы к днищу для формирования бачка для топлива. Варим сначала прихватами через каждые 3–4 см и затем провариваем стык полностью.
Бачок делается разборным и состоит из двух частей для удобства очистки от нагара. Далее собираем крышку бачка из отрезка трубы и вырезанного круга металла с двумя отверстиями под заправочное отверстие и дожигатель. Внешний диаметр отрезка трубы для крышки должен быть немного меньше внутреннего диаметра бачка, благодаря этому крышка будет свободно его закрывать.
Следющий шаг — приваривание к крышке пиролизного дожигателя с предварительно просверлёными отверстиями в корпусе по схеме в чертеже.
Привариваем основание и стенку верхней части печи. Здесь повторяем действия описанные в пункте 4.
Следующий этап — перегородка. По сути, это просто полоска листовой стали 33*7 см и толщиной 4 мм, но в зависимости от ваших конкретных размеров её размер тоже может меняться. Она приваривается ближе к дымоходному отверстию печки.
Привариваем крышку положив её на верхнюю часть печи.
Осталось приварить патрубок для вывода дымохода. На его роль отлично подойдёт отрезок трубы диаметром 10–12 см. и длиной 13 см. В завершении всей конструкции нужно приварить стальной пруток между верхним и нижним баками, таким образом, обеспечивается дополнительная жёсткость конструкции. После выполнения всех сварочных работ, сварные швы нужно зачистить болгаркой с зачистным диском, от заусенец и острых краёв, дабы не пораниться при дальнейшей эксплуатации печи. Верхнюю часть также можно сделать разборной изготовив её по аналогии с бачком для масла.
По окончании сборки обязательно нужно проверить все сварные швы на герметичность с помощью мыльного раствора и подачи сжатого воздуха в полости печки.
По аналогии можно изготовить печь из листовой стали с той лишь разницей, что немного увеличится количество деталей и сварных операций, Поэтому описывать отдельно её не имеет практического смысла. Ниже представлен чертёж для печи из листовой стали:
До розжига печи её сначала нужно заправить отработкой не менее чем в полбака и сверху долить несколько грамм бензина или растворителя. Обычно нагревание до рабочей температуры занимает не более пяти минут. На куске длинной проволоки надо намотать кусок бумаги сделав своеобразный фитиль, поджечь его, и через отверстие для заправки отработки аккуратно поджечь бензин. Бензин разогревает масло до температуры испарения горючих веществ где дальше происходит их воспламенение. В перфорированной трубе образуется устойчивое горение паров масла. Интенсивность горения регулируется прикрытием или открытием заправочного отверстия, откуда непосредственно происходит поддув воздуха.
Безопасность
Какой бы надёжной ни казалась ваша печь, не стоит забывать и всегда нужно соблюдать, элементарные правила пожарной безопасности:
Не оставляйте горящий очаг надолго без присмотра.
Не устанавливайте печь рядом с легковоспламеняемыми предметами и материалами.
Не располагайте никаких предметов на дистанции ближе чем 0,5 метра от печи.
Регулярно проверяйте дымоход на предмет прохудившихся мест.
В качестве топлива используйте только предварительно отфильтрованную отработку без малейшего присутствия воды.
Чистка и ремонт
Регулярной чистке в нашем случае будет подвергаться только нижний бак, так как там происходит осаждение несгоревших компонентов и копоти. Для очистки бака достаточно снять с него верхнюю часть и доступ открыт. Стенки лучше всего очищать жёстким металлическим предметом наподобие шпателя или же щёткой по металлу. После очистки стенки можно промыть небольшим количеством бензина и после этого высушить. Ставим всю конструкцию на своё место и можно снова пользоваться печью.
Печь на жидком топливе, в частности на отработанном моторном масле, в изготовлении не сложнее обычной дровяной буржуйки, а в чём-то даже и проще её.
Любой человек владеющий навыками сварки и работавший с металлом, в состоянии её собрать у себя в гараже, можно сказать, на коленке. В холодное время года такая печка всегда будет палочкой выручалочкой в гараже или на даче.
схем нагревателей на отработанном масле — создайте свой собственный нагреватель! Поставка биодизеля в Юте
| ||||||
Преобразование бочки на 55 галлонов и баллона с пропаном на 100 #
в БЕСПЛАТНОЕ ТЕПЛО от НАГРЕВАТЕЛЯ НА УТОЧНОМ МАСЛЕ БЕЗ ДЫМА
который вы можете построить примерно за 2 недели.
Производится известным биодизельным заводом в Мичигане.
|
250 фунтов (без топливного бака) Этот нагреватель был специально разработан для изготовления с использованием общедоступных материалов, которые могут
можно найти в вашем местном хозяйственном магазине, а во многих случаях — из обычных бытовых приборов. Инструкции содержат пошаговые предложения и альтернативы, позволяющие свести затраты на строительство к минимуму. Вы получаете более 80 страниц профессионально нарисованных полноцветных диаграмм с более чем 160 иллюстрациями, описывающими каждый шаг. |
Это хорошо для окружающей среды!
Сжигание бесплатных отработанных масел для отопления — это не только изобретательно, но и экологически ответственный.
В 1985 году Агентство по охране окружающей среды опубликовало окончательные процедуры утилизации отработанного масла сжигание на месте (40 CFR 266.41). Эти процедуры говорят, что есть только одно решение для устранения отработанного масла. ответственность, сжечь!
Кроме того, если вы решите использовать отработанное растительное масло в качестве источника топлива, вы защита окружающей среды за счет использования углеродно-нейтрального источника энергии, который не способствует глобальному потеплению!
Планы включают:
|
Часто задаваемые вопросы
Я слышал, что многие отработанные масла содержат большое количество воды. Повлияет ли это на работу
обогреватель?
Планы нагревателя включают конструкцию, которая действует как водоотделитель внутри топливного бака. Маленький
количество эмульгированной или растворенной воды, подаваемой в горелку, не повлияет на ее работу.
Блок отопителя очень терпим к грязному или влажному топливу.
Какого размера здание будет обогревать этот блок?
Количество входной энергии, необходимой для обогрева любого здания, в значительной степени зависит от окружающей среды.
температуры и эффективности изоляции зданий. Чтобы получить представление о мощности этого нагревателя,
средняя отдельно стоящая дровяная печь производит около 65 000 БТЕ тепла.
Насколько нагреватель нагревается снаружи?
Температура выхлопных газов агрегата варьируется в зависимости от настроек топлива, но обычно составляет от 400 до
650 градусов по Фаренгейту. В отличие от дровяной печи, снаружи нагревателя нет открытых горячих точек.
поверхности, о которые можно обжечься. Все поверхности нагрева находятся внутри устройства.
Есть ли какие-либо специальные детали, которые трудно найти или они дорогие? Нет. Большинство деталей являются обычными аппаратными средствами, которые можно извлечь из бытовых приборов или куплены в местном хозяйственном магазине. Для агрегата требуется вытяжная труба, рассчитанная на дровяную печь. использовать и насос, для которого есть много вариантов.
Нужно ли менять фильтры и как часто их нужно менять?
Подогреватель не требует фильтрации топлива.
Тем не менее, впускной экран на всасывании топлива
рекомендуется не допускать попадания палок, веток или дохлых жуков в насос.
Можно ли этот обогреватель подключить к термостату?
Да. Установив надлежащие средства управления нагревом печи на жидком топливе, вы можете легко подключить ее к
термостат.
Если у меня возникнут проблемы или вопросы во время создания этой штуки, есть ли какая-либо поддержка?
Да, просто напишите мне, и я уверен, что смогу вам помочь.
Можно ли оставлять агрегат без присмотра?
Не зная вашей точной установки, я не могу дать рекомендацию на этот счет.
Однако, хотя я лично никогда не оставлю дровяную печь без присмотра более чем на несколько
минут за раз, я оставляю свой магазинный обогреватель работать на несколько часов. При нормальной эксплуатации
этот нагреватель, вы не можете видеть пламя внутри. Он полностью заключен внутри камеры сгорания.
камера из напорного бака.
Как долго установка будет работать на одном топливном баке?
Это будет сильно зависеть от того, какой размер топливного бака вы решите использовать и насколько холодно на улице.
Моего бака на 50 галлонов обычно хватает на 4 дня при 10-градусной температуре, но мой магазин такой плохой
изолированы, вы можете почувствовать, как холодный воздух дует прямо через него. Некоторые фотографии, включенные в
планы показывают жалкое отсутствие изоляции в моем здании.
Можно ли этот блок адаптировать для нагрева воды?
Та часть нагревателя, которая фактически производит пламя, может быть легко приспособлена для нагрева воды, но
эти планы показывают, как использовать его только для нагрева воздуха. Возможно подключение к теплу
теплообменник предназначен для нагрева воды, но мы с этим не экспериментировали.
Нужен ли мне вертикальный фрезерный станок типа Бриджпорт, токарный станок или любой другой тип специального станка?
Для сборки этого обогревателя требуются только основные инструменты. Вам понадобится сварочный аппарат Mig или Tig, и вам нужно
уметь вырезать квадраты и круги из стали. Вам понадобится угловая шлифовальная машина и отрезной станок.
колеса. Фонарик или плазменный резак тоже были бы очень кстати, но они не обязательны.
Сколько на самом деле будет стоить построить эту штуку?
Моя мастерская находится на ферме, и у нас валяется всякое барахло. Я потратил около 100 долларов на
различные вещи, такие как бочка на 55 галлонов, старый баллон с пропаном и некоторые фитинги. я нашел большой
вентилятор сверху в топке с принудительной подачей воздуха и уже имел топливный бак. Сколько вы потратите, будет значительно
зависит от того, сколько у вас уже есть или вы можете найти бесплатно. Этот блок был разработан с использованием деталей из
бытовая техника, которую я регулярно выбрасываю.
Вы можете узнать больше об этом невероятном нагревателе, нажав здесь
Мать-Земля: Обогреватель на отработанном масле
Вы говорите, что стремительный рост цен на нефть, электричество, уголь и другие виды топлива вынуждает вас искать более дешевый способ обогреть свой магазин, гараж или дом предстоящей зимой?
Что ж, больше не царапайте! Потому что МАТРИАРХ здесь, чтобы рассказать вам о модной маленькой печи, которую разработали ее исследователи, которая почти ничего не стоит в строительстве и еще дешевле в эксплуатации (поскольку она сжигает отработанное моторное масло, которое десятки тысяч станций технического обслуживания по всему миру страна все равно раздаст бесплатно тому, кто ее утащит).
Это дешево, чисто и экологически безопасно!
Ага. Мы уверены, что вы, вероятно, уже съеживались при мысли о сжигании «старого грязного» картерного масла в обогревателе, установленном прямо здесь, скажем, в вашей милой чистой гостиной. Но обширные тесты, проведенные исследовательским отделом МАТЕРИ, подтвердили две вещи:
- сливное масло — при использовании в качестве топлива — может выделять значительное количество тепла и
- при подаче в правильно сконструированную горелку картерное масло сгорает чистым и без заметного запаха.
И вы, конечно же, не можете побить цену! Старое моторное масло все еще доступно (в бочках на 55 галлонов) по запросу, по крайней мере, на трех из четырех станций технического обслуживания на Североамериканском континенте. И хотя верно то, что небольшое количество автомобильных гаражей и заправочных станций теперь берут несколько центов за галлон за свое отработанное масло, столь же верно и то, что равное количество разбрызгивания окупится, если вы вывезете отработанное масло из картера.
Все усредняется.
Кроме того, насколько могут определить экологически ориентированные исследователи МАТЕРИ, даже планета получает пользу, когда старое моторное масло сжигается в печи, которую вы видите здесь, по крайней мере по двум причинам:
- Каждый галлон отработанного сливного масла, перерабатываемого «еще один раз» в качестве топлива, примерно равен на один галлон меньше свежей нефти, которую необходимо откачивать из-под земли и перерабатывать, и
- Переработка отработанного моторного масла таким образом создает гораздо меньше загрязнения, чем, как это обычно делается, «утилизация» жидкости путем выливания ее на свалку, в реку, озеро или океан.
Как построить масляную горелку за 500 долларов… За 36 долларов!
Увеличенное изображение
Печь на отработанном масле МАТЕРИ (которая выделяет больше тепла, чем известные нам масляные печи за 500 долларов) может быть построена так недорого (примерно за 36 долларов) в основном потому, что ее основное «сырье» добывается из списанного электрического водонагревателя.
Такие обогреватели постоянно доступны «бесплатно для перевозки» в переулках за бытовой техникой или в магазинах сантехники и отопления по всей территории США и Канады. Или, если вам нужен настоящий выбор юнитов на выбор, совершите короткую «шоппинговую» поездку в ваш дружелюбный район или на свалку небольшого городка.
Просто убедитесь, что выброшенный водонагреватель, который вы подбираете, является моделью с электрическим нагревом (газовый нагреватель имеет вентиляционное отверстие, проходящее через его середину, что делает его слишком трудным для преобразования). И позаботьтесь о том, чтобы НЕ выбирать обогреватель с оцинкованным баком (его очень легко узнать по серебристому покрытию), так как оцинкованный металл при нагревании выделяет ядовитые пары. (Производители водонагревателей говорят нам, что только около 10 % устройств, когда-либо произведенных здесь, в Соединенных Штатах, имеют оцинкованные баки. Так что присмотритесь. Шансы девять к одному в вашу пользу.)
Прежде всего, НЕ пытайтесь заменить показанный здесь бак электрического водонагревателя бочкой на 55 галлонов.
Указанный нами танк — единственный путь по крайней мере по четырем причинам:
- Металлические стенки выброшенного резервуара водонагревателя как минимум в два раза толще стенок 55-галлонной бочки. И эта более тяжелая масса металла будет [а] накапливать и излучать тепло более эффективно и [б] противостоять выгоранию гораздо эффективнее, чем более легкая оболочка барабана. Наши эксперименты фактически показывают, что ожидаемый срок службы печи или печи, сделанной из хорошего выброшенного бака водонагревателя, может быть в пять раз больше, чем у сопоставимой печи или печи, построенной из бочки емкостью 55 галлонов. При осторожности бак водонагревателя должен прослужить даже всю жизнь.
- Стандартные 55-галлонные бочки имеют «ребра жесткости», которые уродливы и ничего не делают, кроме как мешают, когда бочки сверлят и режут во время их превращения в печи. Баки водонагревателей не имеют ребер… следовательно, никаких проблем, связанных с ними.
- Благодаря тонкой оболочке и ребрам почти невозможно превратить 55-галлонную бочку в герметичную печь с «контролируемым сгоранием».
С другой стороны, тяжелые стенки и превосходная конструкция бака водонагревателя практически гарантируют герметичность конечного продукта. - В наши дни существует такой оживленный рынок переработанных бочек, что стоимость бочек иногда достигает 7 долларов за штуку. Выброшенные водонагреватели, однако, может забрать бесплатно любой, кто их вывезет. А когда можно получить лучший продукт за меньшие деньги… ну почему бы и нет?
С другой стороны, тяжелые стенки и превосходная конструкция бака водонагревателя практически гарантируют герметичность конечного продукта.Выбирайте и планируйте заранее
Почти любой резервуар электрического водонагревателя емкостью от 30 до 50 галлонов должен прекрасно работать, если его преобразовать в обогреватель, работающий на отработанном масле. Нашим личным фаворитом, однако, является 40-галлонная установка (размерами 20 дюймов в диаметре и 32 дюйма в высоту): с ней легко обращаться, она представляет собой красивую печь или печь и обычно поставляется в квадратном шкафу из листового металла, который может быть довольно ловко разобраны для некоторых внутренних частей масляной горелки.
Излишне говорить, что любой выброшенный водонагреватель, который вы планируете переработать, должен быть очищен (от листового металлического покрытия и изоляции) «в полевых условиях», а его бак должен быть проверен на наличие чрезмерной коррозии или утечек (ищите пятна или полосы ржавчина, обычно исходящая от шва или сварки). Бесполезно таскать неисправный контейнер домой… а потом снова на свалку.
ОК. У вас есть хороший, надежный танк, который вам нравится? Отлично. Установите его на торец и, обращаясь к рисункам в этой статье, представьте себе, как он будет выглядеть после того, как превратится в печь. Помните, что дверца доступа к готовому изделию должна располагаться напротив (или как можно ближе к противоположности) шва бака и всех неприглядных фитингов и отверстий в элементах.
Имейте в виду также, что есть много различий между мусорными баками водонагревателей. У одних просто естественно, что вся их фурнитура находится в нужных местах… а у других нет.
Это может означать, что вам придется немного отклониться от показанного здесь дизайна, чтобы заставить любой конкретный переработанный контейнер выполнять свою работу. (Это «блуждание», конечно, может сыграть вам на руку. Например: благодаря «странному» фитингу, который уже был на баке, который мы использовали, когда нашли его, единственный способ, которым мы могли установить круглый шестидюймовый диаметр дымоход на нашей готовой печи был сжат, сжимая вентиляционную трубу, пока она не приобрела овальное поперечное сечение 5 x 7 дюймов. Конечно, это было немного больше работы … но это, безусловно, придало нашей печи изготовленный на заказ, «магазинный» вид. купил» смотрите!)
МАТЬ делает это легко!
Увеличенное изображение
Исследовательская группа MOTHER специально разработала этот нагреватель на отработанном масле как простой сборный узел, который сможет собрать любой, даже достаточно знакомый с ручными (или электрическими) инструментами.
СОВЕТ. Если у вас есть газовый резак или вы знаете, как им пользоваться, вы, вероятно, обнаружите, что «выжечь их» — это самый быстрый и простой способ резки металла в этом проекте.
призывает для. В противном случае электрическая сабельная пила — предпочтительно модель промышленного назначения — является мощным удобным инструментом (даже если вам придется арендовать ее на несколько часов по текущей цене 12 долларов в день).
Начните сборку вашей печи, нанеся мелом все отверстия, которые показаны на прилагаемых чертежах в трех видах, которые вам придется прорезать в стенках спасенного бака водонагревателя, положить контейнер на бок и поджечь или выпилить доступ дверь. Затем поставьте бак вертикально и вырежьте отверстия для дымохода и дымохода.
ПРЕДОСТЕРЕЖЕНИЕ : Не делайте отверстия для дымохода и дымохода больше, чем это необходимо (если вы сделаете их слишком большими, они будут пропускать воздух, и вам нужно будет только вернуться позже и заполнить вокруг дымоходов песком). печной цемент). На самом деле, лучше оставить отверстия чуть меньше (просто на всякий случай), а затем потратить несколько минут на то, чтобы подпилить их до нужного размера.
На самом деле, в такой процедуре вообще нет «пустой траты времени», так как вы все равно захотите подпилить и сгладить каждый отпиленный или обожженный металлический край на готовой печи.
Теперь переверните бак на верхнюю часть и просверлите отверстия в дне контейнера для стойки трубы, которая будет поддерживать сборку горелки печи. Затем сформируйте ножки печи в тисках, поместите их на дно печи, просверлите ножки и дно печи и прикрутите ножки на место. Подставка для труб также должна быть закреплена болтами, пока бак все еще перевернут.
Затем переверните старый бак водонагревателя правой стороной вверх (чтобы он стоял на своих новых «ножках») и используйте стандартные 3/4-дюймовые заглушки для труб, чтобы закрыть все отверстия для труб, которые были в контейнере, когда вы нашли это. Пока вы это делаете, закройте отверстия нагревательного элемента квадратными стальными пластинами размером 1/8xX 3 дюйма, прикрепленными болтами к обеим сторонам стенки резервуара, чтобы сформировать «бутерброды».
Смотрите! Мы же говорили вам, что это совместный проект!
Суть дела
Сердцем обогревателя на отработанном масле MOTHER является блок горелки. Он состоит из перфорированной шестидюймовой чугунной сковороды, шестидюймового круглого куска перфорированной стальной пластины толщиной 1/4 дюйма и восьмидюймовой стальной сковороды, соединенных болтами в сэндвич (с прокладками труб между основными компонентами). Перфорация в верхней сковороде и тарелке представляет собой отверстия диаметром 1/4 дюйма, расположенные на расстоянии около дюйма друг от друга. Узел поддерживается четырехдюймовым патрубком из трубы 3/4 дюйма и двумя фланцами пола 3/4 дюйма.
Каждая горелка, конечно же, должна иметь вентиляционное отверстие. В этом случае дымоход (или дымоход) из 6-дюймовой дымовой трубы, которая уходит не менее чем на шесть дюймов вниз в нагревательную камеру. При желании этот дымоход можно оборудовать заслонкой (хотя мы не нашли в этом необходимости).
После того, как труба дымохода закреплена на месте (мы использовали болты и железные уголки шириной 3/4 дюйма), оберните наружный диаметр 1/4 дюйма.
трижды оберните вокруг него мягкую медную трубку, подведите нижний конец линии к положению непосредственно над центром узла горелки печи и сформируйте в трубке желоб питателя, как показано на рисунке.
Когда медная трубка, обернутая вокруг вентиляционной трубы, покрыта 12-дюймовой большей (8-дюймовой) дымовой трубой, а колено 4-дюймовой дымовой трубы под углом 90 градусов крепится сбоку от 8-дюймовой трубы так, чтобы он надевается на нижний конец медной трубки — образуется подогреватель (одна из причин, по которой печь на отработанном масле МАТЕРИ горит так эффективно и с таким чистым пламенем).
Затем к нижнему концу 4-дюймового колена прикрепляется 18-дюймовая 4-дюймовая труба дымохода и воронка или конус из листового металла (из «кожи» спасенного водонагревателя) диаметром поперек дна. отверстие, примерно равное диаметру узла горелки плиты, крепится к нижней части трубы.
Как вы можете себе представить, вся эта сборка «предварительный нагреватель, 4-дюймовая дымовая труба, воронка» — когда она завершена — может двигаться вверх или вниз по своему усмотрению… если только вы не заблокируете ее в нужном положении.
оптимальное рабочее положение (устье воронки должно быть примерно на дюйм выше верхнего края 8-дюймовой стальной сковороды). Без проблем. Небольшой воротник из листового металла, который опирается на верхнюю часть печи и который можно плотно зажать вокруг 4-дюймовой дымоходной трубы после того, как она была поднята или опущена по мере необходимости, прекрасно дополняет счет как единственный фиксирующий механизм, который вам понадобится. .
Последние штрихи
Дверца мазутной горелки упирается в раму, прикрепленную болтами к внутренней стороне ее отверстия, и фиксируется выступом, прикрепленным болтами к внутренней стороне одного из ее краев, и оконной защелкой, прикрепленной болтами к внешней стороне противоположного края. Короткий кусок уголка, прикрепленный к двери вместо ручки, облегчает снятие и замену всего узла в тех редких случаях, когда вам захочется его снять. А полудюймовое отверстие, просверленное в центре дверцы и закрытое небольшой заслонкой из листового металла, прикрепленной к маленькому болту, служит глазком (через который вы можете проверить пламя вашей печи, если у вас когда-нибудь возникнут вопросы о его цвете, высота и др.
).
Покрасьте готовую печь матовой черной краской Thurmalox 270 (или эквивалентной), установите устройство на место и закрепите его болтами, заполните узел горелки измельченным асбестом (или, что еще лучше, Insblock… асбестовым кирпичом производства E.P. Green Company и продается по всей стране), а дно печи заполнить песком.
ПРИМЕЧАНИЕ : Не используйте асбест, попробуйте что-то более безопасное, например изоляцию из перлита или керамического волокна. — Путешествие в вечность
Основные факты о перлите:
http://www.perlite.net/redco/basic.htm
Вы даже можете добавить к новому обогревателю декоративного металлического орла, если хотите действительно украсить его для гостиной! Затем подсоедините масляную линию с гравитационной подачей и выведите дымоход в соответствии с утвержденными методами подачи топлива и вентиляции … зажгите, откиньтесь на спинку кресла и наслаждайтесь теплом!
Ага! Это действительно работает!
Если всестороннее тестирование этой печи, проведенное МАТЕРИ, является показателем, вам придется пройти долгий путь, чтобы превзойти устройство как по экономичности, так и по тепловыделению.
Прототип, который вы видите здесь, стоил нам в общей сложности 36,14 доллара на постройку … и мы купили почти все, что входило в печь, кроме бака водонагревателя, который составляет ее кишки. Вы, вероятно, можете довольно легко сократить эту цифру пополам, если у вас есть хотя бы приличный выбор дымоходов, металлолома, винтов, болтов и т. Д., Валяющихся в магазине. В любом случае, у вас не должно уйти больше одного хорошего дня, чтобы собрать весь этот проект воедино… и в любое время, когда вы можете добавить один долгий день к 36,14 доллара или меньше и получить печь за 500 долларов, вы не делаешь плохо!
Но, конечно же, это только начало! Потому что единственное, что дешевле, чем строительство невероятно дешевой горелки на отработанном масле для МАТЕРИ, — это эксплуатация устройства после того, как оно будет собрано!
Во-первых, печь выбрасывает ужасно много БТЕ (нет, у нас нет никакого способа точно измерить ее тепловую мощность напрямую, но, насколько мы можем подсчитать, горелка производит 21 000 полезных БТЕ в час, что достаточно для обогрева небольшого дома с хорошей теплоизоляцией).
Во-вторых, печь МАТЕРИ изливает все это тепло, просто потягивая свое топливо — при настройке на максимальную эффективность устройство потребляет менее одной кварты масла в час … в отличие от одной трети галлона (или больше!), что сравнимого размера (и очень дорогая!) Коммерческая мазутная горелка выпила, когда наши исследователи проверили ее на плите МАТЕРИ.
И, в-третьих, печь МАТЕРИ была рассчитана на работу на «бесплатном» отработанном картерном масле! Поэтому неудивительно, что мы считаем, что наш маленький драгоценный камень может окупить свою скромную первоначальную стоимость менее чем за две недели. И после этого работает абсолютно бесплатно!
Для такой эффективности есть причина
Нелегко, конечно, придумать такую экономию в наше время… если только не потрудиться над этим. Именно это и сделали исследователи МАТЕРИ.
Горелка на отработанном масле MOTHER разрабатывалась в течение нескольких месяцев, и печь, которую вы видите здесь, представляет собой «шестое поколение» нашей оригинальной конструкции.
Откровенно говоря: если есть более простой, легкий в сборке, более экономичный или более эффективный способ переработки отработанного моторного масла в бесплатное тепло для предстоящей зимы … мы хотели бы знать об этом. Конечно, вполне может быть … но пока кто-нибудь не покажет нам это, мы считаем, что печь МАТЕРИ «собери ее за один день из материалов на 36 долларов, а затем запусти ее на бесплатном топливе» — это практически идеальная печь. способ, который вы собираетесь найти, чтобы согреться в холодные месяцы впереди.
Как зажечь и использовать печь на отработанном масле
Пропитайте асбест [используйте перлит] в нижней сковороде керосином. Затем свободно скомкайте несколько футов туалетной бумаги и положите ее на песок в задней части (под дымоходом) основной камеры горелки. Подожгите бумагу и пропитанный асбестом и заприте входную дверцу.
Теперь подождите, пока быстро горящая бумага не начнет тягу для пылающего керосина, и керосин полностью нагреет узел горелки.
Затем откройте клапан на линии отработанного масла (которая была проложена в соответствии с передовой практикой топливопровода), чтобы от 3/4 до одной кварты масла (если вам нужен максимальный нагрев) могло капать в горелку каждый час.
Всё! Пока вы продолжаете подливать отработанное масло в эту печь, она будет продолжать сжигать его таким же чистым и не загрязняющим окружающую среду пламенем, как те дорогостоящие печи, которые потребляют этот дорогой «настоящий» мазут.
Одного свечения хватает на несколько недель… даже на всю зиму!
ВНИМАНИЕ:
Никогда не пытайтесь разжечь горячую печь керосином, не открывайте дверцу доступа во время работы печи и никогда не используйте бензин или другое легковоспламеняющееся топливо для запуска печи!
80
40
85
60
