Чертежи скамеек из профильной трубы схемы. Что необходимо для изготовления лавочки

При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой. Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах. Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.

Для изготовления садовой лавочки потребуется наличие следующих материалов:

1. Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.
2. Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
3. Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
4. Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
5. Антисептических пропиток и финишных покрытий для древесины.

Что касается перечня необходимых инструментов, то он имеет такой вид:

1. Болгарка, заточные и отрезные круги.
2. Электродрель с комплектом сверл.
3. Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
4. Молоток сварщика.
5. Электролобзик.
6. Шлифмашинка, укомплектованная наждачной шкуркой.
7. Керн, рулетка, карандаш (маркер).

Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.

Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.

Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками.

Источник: https://interer-stil.ru-land.com/stati/chertezhi-skameek-iz-profilnoy-truby-chto-neobhodimo-dlya-izgotovleniya-lavochki

Чертежи лавочек и скамеек из дерева. Строим простую садовую скамейку

Никто не будет спорить, что скамейка является просто необходимым атрибутом для любого дачного участка. Видов садовых скамеек великое множество, но в этой статье мы разберем очень простой классический вариант скамьи рассчитанный на 2-х человек, которую не сложно сделать своими руками. Скамейка должна получиться прочная и не тяжелая, её можно будет без труда вдвоем переносить в любое место участка.

Ниже вы найдете рабочую 3D модель этой скамейки, которую можно покрутить во все стороны, а также чертежи деталей скамьи из которых она и будет собираться.

Итак, что нам понадобиться?Так как делать её вы будете своими руками, то запастись нужно следующим инструментом и материалами:

Инструменты

1. Циркулярная пила (можно обойтись и простой ножовкой по дереву).
2. Рубанок (если будете использовать не струганные доски).
3. Дрель или шуруповерт (со сверлами и битами).
4. Измерительный инструмент (рулетку и уголок).
5. Гаечный ключ.
6. Кисть малярная.
7. Болгарка или ножовка по металлу для обрезания резьбового прутка в размер.

Материалы

1. Доска обрезная 100*40 мм.
2. Доска обрезная 100*25 мм.
3. Мебельные винты или пруток с резьбой диаметром 8-10 мм:
4. Гайки и шайбы под выбранный размер винтов.
5. Саморезы с потайголовкой для крепления элементов спинки и сиденья скамейки.
6. Саморезы с головкой под ключ для крепления силовой распорки — 4шт.
7. Абразивная шкурка (можно применить насадку на дрель, а в идеале использовать плоскошлифовальную машинку).
8. Защитную пропитку для древесины.
9. Шпатлевку по дереву для заделки шляпок саморезов.

После того, как все элементы будущей садовой скамейки будут напилены и обструганы, можно приступать к сборке своими руками. А ниже её чертежи в изометрии с размерами.

ПО РАЗМЕРАМ:Модель этой скамейки я адаптировал под размеры которые часто встречаются у пиломатериалов на наших лесопилках, но, всегда присутствует это противное но. Опирайтесь при подготовке деталей на основные (габаритные) размеры, т.к. не струганный материал может иметь разброс до 5-8 мм. Соответственно придется вносить коррективы и в размеры вашей конструкции.

Чертеж садовой скамейки из дерева шириной 1400 мм.

Сборка садовой скамейки

1. Собираем боковины скамейки.Сверлим отверстия под резьбовые соединения. Можно сделать выборку в древесине специальным сверлом если хотите утопить шляпки и гайки. Чтобы проще было работать, можно сначала зафиксировать всю конструкцию боковины скамьи струбцинами или тонкими гвоздями (саморезами).
2. Закрепляем конструкцию боковины винтами с гайками (под шляпку болта и гайку следует поставить шайбу). Сразу сильно не затягивайте, возможно для лучшей устойчивости придется еще подвигать всю конструкцию.
3. Проделываем ту же операцию со второй боковиной.
4. Соедините две боковины скамейки с помощью распорно-силового элемента (внизу).Фиксируйте его большими саморезами с головкой под ключ.
5. Закрепите элементы сидения и спинки саморезами при помощи шуруповерта. Зазор по чертежу между досками 5 мм (используйте, например, гвозди или саморезы соответствующей толщины как прокладку).
6. Затяните все резьбовые соединения.
7. Замажьте шпатлевкой по дереву все утопленные шляпки саморезов крепящих сиденье и спинку скамейки.
8. Обработайте абразивной шкуркой все деревянные поверхности, чтобы не посадить заноз и загладить шпатлевку. Все внешние углы можно закруглить.
9. Нанесите защитную пропитку или краску на все поверхности в два слоя с промежуточной сушкой.
10. Вуаля! После высыхания садовая скамейка, сделанная своими руками готова к установке.

Чертежи скамеек из профильной трубы. Скамейки, оградки, лавочки из профильной трубы своими руками. Чертежи, фото, как сделать.

Профильная труба ― востребованный стройматериал из углеродистой стали с полой структурой и сечением в форме овала, многоугольника, квадрата или прямоугольника. Преимущества металлопроката ― малый вес, простота монтажа, невысокая стоимость.

Изделия из профильной трубы

Для работы с материалом нужны: болгарка, дрель, сварочный аппарат, напильник, трубогиб для трубы, ножовка, молоток, метр, плоскогубцы. Для защиты от влаги и образования ржавчины, профиль обрабатывается антикоррозийными составами. При использовании в конструкциях древесины нужна морилка и лак для защиты материала от грибков, плесени, механических повреждений.

Простая скамейка из профильной трубы своими руками

Вам понадобятся:

• Профиль― длиной 8 метров с сечением 25 на 25 мм.
• Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
• Крепёж ― болты с гайками ― 24 шт.

Помогут лучше познакомиться с процессом изготовления конструкций чертежи для скамейки из профильной трубы. Традиционно скамейки изготавливаются из металлического каркаса. Сиденье и спинка делаются из дерева.

Каркас

• Труба длиной 1,55 м на перекладину между опорами.
• Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
• Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
• Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
• Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

Сборка

Сначала соединяют перекладину, идущую поперек, и пару отрезков длиной по 35 см. Перекладина устанавливается по центру отрезков, строго перпендикулярно последним. Теперь понадобится сварочный аппарат для присоединения к конструкции пары гнутых отрезков длиной по 78 см. Чтобы сварить элементы правильно, делайте это на участке сгиба профиля. Затем к каркасу приваривают передние элементы опор. Соединение располагается на расстоянии девяти сантиметров от основания сиденья. Для усиления конструкции передние опоры соединяют отдельной трубой, выполняющей роль перекладины. Затем между опорами приваривают гнутые дуги и закрепляют их на ножках. Места сварки шлифуют. Металлические детали грунтуют и покрывают ЛКМ. Дерево обрабатывают морилкой и лаком. Доски крепят к металлическому каркасу на болты.

Лавочка своими руками

Для изготовления самой простой конструкции понадобятся:

• Профильная труба для каркаса ― лучше выбрать прямоугольное или квадратное сечение, 30 на 30,мм, длиной одиннадцать метров. Понадобится пара отрезков по 2,3 м, шесть по 0,6 м, шесть по 0,45 м.
• Деревянная доска толщиной 35 см (на сидение). Понадобится восемь прямоугольной формы брусков шириной 6 см.
• Метизы ― болты и гайки 24 шт.

Конструкция изготавливается по такой же технологии, что и скамья.

Оградки на могилу из профильной трубы

Размеры конструкции определяются параметрами участка. Традиционно он имеет площадь 2 х3 м. Основание можно сделать из трубы квадратного сечения (размер 2,5х2,5; 3х3; 4х4 см), секции каркаса изготовить из металлопроката (2х2; 2,5х2,5 см). Понадобится также труба на калитку и декоративные элементы.

Для изготовления столбов нарезают отрезки длиной 1 м. На верхние торцы приваривают пластины 10х10 см. Опоры вкапывают в грунт на глубину 40 см и заливают бетоном. Для верхнего и нижнего пояса секций нужны два отрезка трубы длиной 1 м. Для изготовления каркасных стоек используйте профиль 40-50 см. С помощью сварки детали соединяются между собой. Получившуюся конструкцию крепят к опорным столбам. Для монтажа калитки на оградку приваривают петли. Затем вешают дверцу. Готовое изделие покрывают антикоррозийной пропиткой и красят эмалью.

Беседка из профильной трубы

Для изготовления конструкции понадобится чертеж и список материалов. Каркас может быть квадратным, прямоугольным, восьмигранным, шестиугольным, круглым. Традиционно его собирают отдельными секциями с помощью сварочного аппарата. При установке конструкции вертикальные опоры заглубляются в грунт и бетонируются. Затем к стоякам крепится остальные части сооружения. Настилают деревянный пол или покрывают поверхность тротуарной плиткой. Секции каркаса соединяют между собой с помощью сварки или на болты, если требуется изготовление сборно-разборной конструкции. Сверху крепится лёгкая кровля.

Источник: https://interer-stil.ru-land.com/stati/chertezhi-skameek-iz-profilnoy-truby-chto-neobhodimo-dlya-izgotovleniya-lavochki

Видео лавочка из профильной трубы

Металлические садовые скамейки своими руками: чертежи и фото

Преимущества и недостатки

Скамейка, изготовленная из металла, является вещью максимально надёжной и долговечной. Сегодня на многих дачных и садовых участках можно повстречать подобные изделия. Они во многом превосходят стандартные деревянные варианты, демонстрируя более высокую практичность и неприхотливость.

Популярность металлических скамеек объясняется множеством положительных характеристик, которые им присущи.

• Главный плюс рассматриваемых изделий кроется в их прочности и стойкости к механическим повреждениям. Испортить, сломать или деформировать такую конструкцию невероятно сложно. Под действием осадков и температурных перепадов металлическая скамья не будет терять внешнюю привлекательность, становиться менее крепкой. Разумеется, речь идёт об ухоженных вариантах, изготовленных по всем правилам.
• Скамья из металла способна прослужить очень много лет. Сам по себе этот материал рассчитан на долгие годы эксплуатации. В этом качестве с металлическими конструкциями нецелесообразно сравнивать деревянные варианты.
• Металл можно легко комбинировать с другими материалами. Чаще всего встречаются модели, в которых предусмотрен металлический каркас, а спинка и сиденье сделаны из дерева. В результате получаются и надёжные, и красивые, и очень удобные конструкции.
• Металлические скамейки могут иметь весьма необычный, нарядный дизайн. На дачах и придомовых площадках можно часто встретить поистине изумительные конструкции, от которых трудно отвести глаза. Металлическая скамья может иметь разного рода декоративные элементы, изящные линии и изысканные черты. Подобная деталь эффектно дополнит придомовую территорию.
• Садовая и домашняя мебель, изготовленная из металла любого типа, является экологически безопасной. Пользоваться такими изделиями можно, не переживая за своё здоровье. Металлические конструкции не выделяют едких запахов, не вызывают аллергических реакций.
• Скамья из металла является абсолютно пожаробезопасной конструкцией. Более того, в случае воспламенения металл не будет поддерживать пламя, активно его распространяя. Того же нельзя сказать о моделях, сконструированных из древесины.

Как можно заметить, преимуществ у металлических скамеек очень много. Однако не обошлось и без недостатков, среди которых есть довольно серьёзные. Ознакомимся и с ними.

• В изготовлении металлические скамейки оказываются более трудными и капризными. С тем же деревом работать гораздо проще, да и времени на это уходит меньше. Делая скамейку из металла, мастер должен грамотно пользоваться сварочным аппаратом, а такими умениями обладают не все пользователи.
• Нередко металлические скамейки получаются очень тяжёлыми. Подобные конструкции бывает проблематично перемещать с одного места на другое. Если вы не планируете переносить или перевозить подобное изделие в будущем, то это не станет проблемой.
• Сидеть на скамье, полностью сделанной только из металла, не всегда бывает удобно. Особенно это касается жаркого летнего сезона. В такие периоды металлическое сиденье очень быстро и сильно нагревается, что приводит к очень неприятным ощущениям. В прохладные сезоны сидеть на такой скамье тоже бывает дискомфортно, потому что сиденье становится излишне холодным.
• Самостоятельное изготовление или покупка готовой скамьи из металла может обойтись в кругленькую сумму. Особенно это касается тех случаев, когда люди подбирают очень красивую, оригинальную модель, украшенную художественной ковкой. Те же деревянные или пластиковые разновидности лавок обходятся в разы дешевле.
• Скамью из металла придётся регулярно обрабатывать специальными составами, которые будут защищать её от коррозии. Исключением выступают только изделия из нержавеющей стали.

Где можно поставить кованую лавку или скамью

Согласно правилам ландшафтного дизайна, лавочки садовые кованые устанавливаются именно в зонах отдыха, рядом с водоемом, зоной барбекю или в беседке. Там, где нужна мебель для оформления гостевой зоны и приготовления блюд, подойдут лавки с сиденьями из дерева или камня. Но следует учесть, что каменные сиденья будут некомфортными в холодное время года. Если предполагается круглогодичное активное использование зоны отдыха, то лучше отдать предпочтение «теплым» материалам для отделки сидений, например, пластику или дереву.

Дополните кованую скамью подушками и пледом — и вы получите великолепный уголок для отдыха

Отлично смотрится такая садовая мебель, стоящая вдоль длинных аллей для прогулок в саду. Ее ажурные основания не закрывают обзор и не утяжеляют ландшафт. Кованая лавка или скамья, затерянная среди деревьев и кустарников, установленная возле живой изгороди в дальнем участке сада или под декоративной аркой, будет прекрасным уголком уединения для влюбленных пар. А скамья у входа в дом станет своеобразным местом ожидания или просто местом, куда можно поставить пакеты с покупками.

Варианты изготовления

Скамью из дерева можно сделать своими руками. Самая простая уличная конструкция – это две опоры и перекладина для сидения, но к ней также можно добавить спинку, подлокотники и даже навес. Кроме того, дерево легко комбинируется с другими материалами, а ещё его можно обрабатывать разными способами, например, добавить покрытие под старину. Сделать красивую садовую мебель несложно, если использовать готовые чертежи и схемы, пошагово следуя инструкции. В сети есть много проектов на любой вкус

Важно следить за тем, чтобы размеры элементов соответствовали указанным, иначе изделие может получиться кривым и неустойчивым. Также используйте качественную древесину, она должна быть просушенной и предварительно обработанной для защиты от влаги. Если вы решили изготовить скамейку в прихожую, убедитесь, что пропитка или грунтовка подходит для использования в помещениях и не имеет токсичных веществ в составе

Если вы решили изготовить скамейку в прихожую, убедитесь, что пропитка или грунтовка подходит для использования в помещениях и не имеет токсичных веществ в составе.

Чтобы самому собрать мебель для дачи, потребуются некоторые инструменты. В их число входят пила, лобзик, дрель, рубанок, ножовка. Также нужна будет шлифовальная машинка, пригодится молоток, пассатижи, отвёртка. Для измерений – линейка или рулетка, угольник. При наличии соответствующих навыков можно изготовить любые виды скамеек – с гнутой спинкой, угловые или те, что представлены ниже.

Из брёвен

Стволы деревьев, оставшиеся после расчистки участка – хороший материал для садовой мебели. Также можно приобрести брёвна специально для этой цели:

• сосна – доступный материал, который не деформируется от жары;
• липа – легко поддаётся обработке, из неё можно вырезать интересные формы;
• дуб – прочный и долговечный.

Конструкция скамьи может быть любой, но предварительно нужно подготовить брёвна. Если древесина не очень сухая, следует оставить её на какое-то время, чтобы избавиться от влаги. Затем с бревна снимают кору и снова сушат. Хвойные сорта нужно дополнительно обработать раствором ацетона, чтобы убрать смолу. Бревно распиливают, вырезают необходимые детали, пазы – в зависимости от выбранного чертежа. Нужно удалить все сучки и тщательно отшлифовать поверхности сиденья и спинки, чтобы они были гладкими.

Можно изготовить простую лавку на двух опорах или оригинальную скамью – всё зависит от вашей фантазии. Также интересен метод, когда в цельном бревне вырубают и выпиливают место для сидения, не используя дополнительные детали и крепежи. Такой вариант выглядит необычно, но требует сноровки при работе. Из брёвен можно сделать не только скамью, но и стол, а также несколько небольших стульев, собрав садовый комплект для дачи.

Двухместная

Самый простой вариант – лавка, рассчитанная на двух человек. Она будет не слишком длинной и громоздкой, поэтому при необходимости её можно перенести в другое место, если не закреплять изделие в грунте. Для основания потребуется подготовить четыре ножки, а также брусья для формирования каркаса. Чтобы сделать сиденье и спинку, можно использовать по 2-3 доски, в зависимости от их толщины. Все элементы фиксируются между собой с помощью гвоздей или шурупов. При желании можно дополнить скамью подлокотниками – для этого нужно сделать боковые части каркаса более длинными и установить на них отшлифованные доски.

Из кухонного гарнитура

Если у вас есть старые стулья, не спешите их выбрасывать. Из них можно сделать оригинальную скамью с красивой спинкой, при этом вам не потребуется много времени. Сначала нужно демонтировать сиденья стульев. Оставшиеся каркасы подвергаются обработке: их следует ошкурить, удалить остатки лака, нанести защитный грунт, а затем декоративную краску. Также вам потребуются две доски, которые станут новым сиденьем. Можно использовать и одну, но более широкую, её также нужно будет предварительно обработать и покрасить в подходящий цвет.

Создание скамейки-трансформер своими руками на загородном участке

Часто скамейка-трансформер изготовляется из деревянных материалов. В считанные минуты скамейка превращается в удобный столик с двумя лавочками.

Такую конструкцию можно выполнить не только из дерева, но и из металла, используя при строительстве профильные трубы. За основу можно взять чертёж, который предлагается для деревянной скамейки-трансформер. У такой конструкции, выполненной из металла повышенный уровень жёсткости, потому что в строительстве скамейки-трансформер применяются опорные стержни.

Из профильных труб создаётся каркас будущего изделия. Размер сечения труб может быть различным. После того как металлический каркас собран, необходимо провести обработку сварочных швов. Загрунтовать все швы. Обязательно нужно покрасить металл специальной краской, которая убережёт материал от появления коррозии. Перед тем как установить деревянную часть конструкции необходимо покрыть древесину морилкой. После того как все деревянные детали просохли и произведён монтаж, нужно зафиксировать сидения и столешницу, оставляя небольшие зазоры. Чтобы закрепить рейки воспользуйтесь саморезами.

Превратить скамейку-трансформер из стационарной в мобильную конструкцию можно путём установки нескольких небольших колёс. Теперь трансформирующуюся скамейку можно передвигать в любое как теневое, как и открытое солнечное пространство. Стоит отметить, что сама скамейка в собранном виде обладает тремя сидячими местами. После трансформации скамейки, с каждой стороны могут сесть до трёх человек. Количество посадочных мест скамейки-трансформер – 6.

Таким изделием можно обустроить небольшую территорию на участке, например, террасу. Благодаря многофункциональности постройки можно создать зону отдыха, расположив рядом казан или же мангал.
Для самостоятельного возведения скамейки, лавочки, а также скамейки-трансформер используйте данные из размерных таблиц.

Достоинства трансформирующейся скамейки:

• Прочность.
• Надёжность.
• Долговечность.
• Сравнительно небольшие финансовые затраты на строительный материал.
• Лёгкость и простота монтажа.

Чтобы конструкция стала мобильной, достаточно прикрепить к ней несколько колёс. Это позволит перемещать скамейку в любое удобное для вас место на дачном участке.

Независимо от того, какой тип конструкции вы решили сделать, профильные трубы снижают стоимость строительства, не нанося урона внешнему виду готового изделия.

Металлические садовые скамейки своими руками: чертежи и фото конструкций

Понять его устройство можно, поглядев на иллюстрацию:

Порядок изготовления табурета таков:

• Берутся две алюминиевых трубы одинаковой длины.
• Каждая из труб выгибается в форме замкнутого прямоугольника со скругленными углами. Длина большой стороны прямоугольника будет равна высоте табурета. Ширина одного из прямоугольников должна быть чуть меньше ширины другого – так, чтобы один из прямоугольников можно было с небольшим зазором вставить в другой.
• Противоположные концы трубы соединяются между собой хомутиком, или же аккуратно свариваются
• В середине длинных сторон каждого прямоугольника высверливается сквозное отверстие.
• Прямоугольники вставляются один в другой, так, чтобы отверстия совпали.
• С наружной стороны в отверстие нужно вставить стальной стержень (штырь), так, чтобы он проходил насквозь обе трубы. В качестве такого стержня можно использовать болт. Диаметр болта подбирается так, чтобы обе трубы свободно поворачивались вокруг него.
• С противоположной стороны болта нужно навинтить гайку, но не до конца. Чтобы она не раскрутилась, ее следует зафиксировать контргайками с обеих сторон.

Когда болты вставлены с обеих сторон, табурет практически готов – осталось лишь установить сверху сиденье, сшив его  из прочного брезента.

От табурета к стулу

Теперь посмотрим на иллюстрацию, демонстрирующую раскладной стул:

Из картинки отчетливо видно, как сделать раскладной стул своими руками – просто дополнить табурет спинкой, которая крепится к одной из ножек в точности так же, как ножки крепятся друг с другом. Потребуется еще одна алюминиевая труба, которую можно изогнуть в форме буквы U и пара болтов.

В разложенном виде нижняя часть спинки упирается в ножки и фиксируется. Стоит приподнять такой стул – и он тут же сложится, став компактным и плоским.

Альтернативное использование

Металл или дерево

Также из него можно сделать более изысканные модели, богатые орнаментом и изысканными деталями. Такой образец найдет свое место в саду, выдержанном в традиционном или английском стиле.

Для ее использования потребуются подушки или покрывала, чтобы было удобнее сидеть

Также важно помнить про уход для защиты от коррозии

Другой вариант – это дерево. Обычно для производства садовых скамеек своими руками используется древесина местных деревьев, но встречаются и изделия из экзотических пород. Простые деревянные скамейки подчеркнут домашний уют деревенского сада.

Дерево также можно использовать для создания более легких ажурных форм, которые ближе к современным или романтическим садам. Деревянные скамейки потребуют промасливания и пропитки, что защитит их от солнечных лучей и влаги.

Иногда, несмотря на регулярный уход, сложно избежать гниения основания или ножек скамейки, что сокращает срок ее эксплуатации.

Какие инструменты и материалы потребуются

Для изготовления дачной мебели из металла потребуется профиль, лента или труба из металла, поперечным размером не менее 25 мм. Общая длина заготовки определяется габаритами лавки. Кроме того, нужно будет запастись материалом для отделки сидения и спинки, обычно для этого используется рейка из мягких пород древесины. Отделку крепят на основе из металла с помощью обычных болтов или винтов с гайкой.

В список инструментов входят:

• Сварочный инвертор с электродами для сваривания тонкого металла;
• Болгарка с отрезным и зачистным дисками;
• Струбцины;
• Электродрель;
• Строительная рулетка.

Кроме того, нужно будет запастись наждачной бумагой, химическим средством для удаления ржавчины и хорошей алкидной эмалью черного или медно-коричневого цвета.

Кресло-скамейка для сада из паллет

У разумного хозяина любой материал имеет свою ценность. Садовую мебель можно без проблем сделать из грузовых паллет. Причем, разбирать-то их особо не требуется: из одной паллеты делается спинка, а из другой – сидушка. Остается только подумать над тем, из чего изготовить подлокотники и ножки.

Вот что должно получится

Одна из паллет усиливается за счет дополнительных брусков, которые крепятся с помощью саморезов.

Усиливаем углы паллеты

После этого берется брус, размерами 100х100 мм и произвольной длины, после чего отрезается 4 одинаковых отрезка, длиной до 80-ти см. Они крепятся в тех местах, где расположены бруски усиления, поставленные заранее. Как результат, достаточно будет ножек, длиной 20-25 см. Для крепления используются саморезы, длиной не меньше 150 мм. В процессе работы нужно сделать, чтобы бруски были правильно прикручены, чтобы можно было установить ножки одинаковой длины.

Прикручиваем ножки-опоры для подлокотников

Если после этих действий не удается получить абсолютно ровную конструкцию, то ножки можно подпилить по окончании, если лавочка не установится ровно.

Ножки прикрутили

Вторая палетта крепится к задним стойкам, а по обеим бокам – дощечки для подлокотников.

Почти готово

Далее – по необходимости. Если хочется иметь мягкую мебель, то достаточно приобрести поролон, вырезать необходимый кусок и обшить влагостойким материалом. Таким же образом можно поступить и со спинкой.

Если таких планов нет, то можно просто тщательно обработать деревянные элементы наждачной бумагой, после чего скамейка просто красится любой краской, любого цвета.

Готовый продукт: кресло из паллет

Металл и дерево – хорошее сочетание

Если хозяева ценят древесину за ее приятную текстуру и естественный вид, и при этом заботимся о долговечности, гарантированной металлом, то его обязательно должны заинтересовать деревянные садовые скамейки на металлическом каркасе.

Их дизайн сочетает в себе преимущества этих двух материалов. Использование правильно высушенных и пропитанных досок обеспечивает скамейке долговечность и устойчивость к внешним условиям.

Размещение деревянного сиденья на металлическом каркасе повышает безопасность всей скамейки, поскольку стальная труба, используемая в конструкции, предотвращает опрокидывание. Металлический каркас защищен от коррозии. Дополнение скамейки элегантными подлокотниками повысит комфорт отдыха.

Изготовление скамеек: шесть несложных проектов

Никогда не прогадаете, выбрав для работы дерево – мягкий, податливый в обработке и одновременно прочный, способный служить не один десяток лет материал. Из древесины можно создать элементы различной формы и размера, фигурные вставки, объемные и миниатюрные детали.

Если возникают трудности с составлением эскиза, можно воспользоваться готовым чертежом садовой скамейки.

Все детали вырезаются согласно размерам на чертеже

Эта скамейка традиционна для городских парков, похожие экземпляры можно встретить на речных вокзалах, возле театров или торговых центров – в тех местах, где приходится проводить некоторое время в ожидании. Преимущество данного варианта – простота подготовки деталей и быстрота сборки. Для работы потребуются толстые брусья для опоры (3 большие и 3 поменьше), бруски или доски для сидения и спинки.

Цвет деталей можно изменить, используя пропитку или лак более темного оттенка

Данная модель является переносной – ее всегда можно переставить на другое, более удобное место. Чтобы она всегда стояла ровно и не качалась, при монтаже опор необходимо следить за точным расположением деталей – даже небольшое несоответствие вызовет перекос изделия.

Свежие записи
Сиреневые многолетники, которые красивы, компактны и не вытесняют другие растенияПочему при покупке саженцев не стоит верить продавцам на слово и как по 3 признакам самим определить возраст растенияРассада помидоров стала фиолетовой или белесой: почему изменился цвет и как спасти растения

В конце работы – а это касается любого изделия из древесины, находящегося на улице, – все деревянные части нужно обработать специальной пропиткой от плесени или покрыть лаком, также содержащим защитные компоненты. Обработанная древесина не поддается влаге, дольше служит и выглядит как новая в течение длительного времени.

Этот вариант более основательный, чем предыдущий. Скамья с прямоугольным сиденьем и такой же спинкой отлично смотрится на фоне дома, построенного из любого материала – дерева, кирпича, камня.

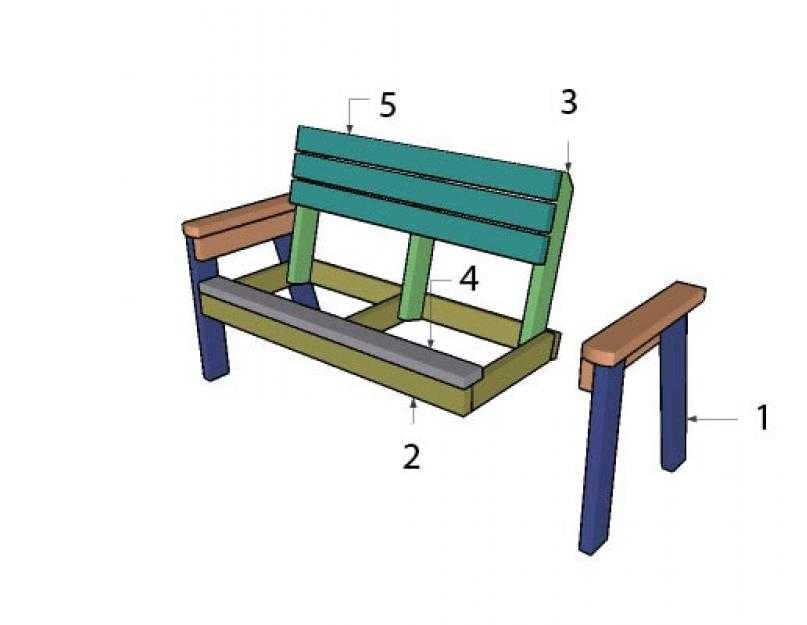

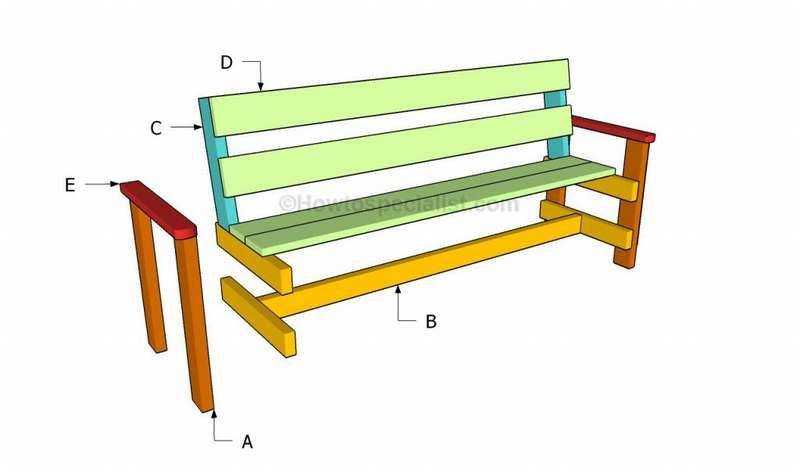

Схема сборки подлокотников и спинки скамейки в классическом стиле

Для разнообразия можно изменить цвет, подобрать оттенок, более близкий дачным постройкам. Спинка такой скамьи – настоящая находка для любителей пофантазировать и воплотить свои идеи в древесине. Прямые вертикальные бруски можно заменить планками, расположенными крест-накрест.

На такой скамье могут легко поместиться несколько человек

Верхняя горизонтальная перекладина неплохо бы смотрелась, если ее покрыть изящной резьбой или цветным орнаментом. Подлокотники и ножки также могут быть фигурными – но это все зависит от желания и умения мастера. Чтобы сделать такую скамейку для дачи, потребуется всего несколько вечеров, а наслаждаться отдыхом на ней можно не один год.

Садовый комплект для отдыха всей семьей состоит из удобного столика и двух зафиксированных скамей.

Удобный и практичный столик с парой скамеек пригодится на любой даче

Все крупные части (стол, лавочки) собираются по отдельности, а затем собираются в единое целое при помощи 4 нижних брусков – по 2 с каждой стороны.

Схема сборки всего комплекта

Стол представляет собой столешницу с ножками, установленными крест-накрест.

Схема сборки стола

Лавочки собираются легко, из брусков или досок различной длины.

Схема сборки лавочки

На последнем этапе сначала фиксируют скамейки – для придания конструкции устойчивости, затем – стол, ровно посередине.

Первоначальная сборка – соединение лавочек

Простой с виду, но удобный столик станет местом сбора семьи и друзей по вечерам – для общения, вечернего чаепития, отдыха.

Такой столик с лавочками можно разместить прямо на газоне

Скамейки, оградки, лавочки из профильной трубы своими руками. Чертежи, фото, как сделать.

Профильная труба ― востребованный стройматериал из углеродистой стали с полой структурой и сечением в форме овала, многоугольника, квадрата или прямоугольника. Преимущества металлопроката ― малый вес, простота монтажа, невысокая стоимость.

Изделия из профильной трубы

Для работы с материалом нужны: болгарка, дрель, сварочный аппарат, напильник, трубогиб для трубы, ножовка, молоток, метр, плоскогубцы. Для защиты от влаги и образования ржавчины, профиль обрабатывается антикоррозийными составами. При использовании в конструкциях древесины нужна морилка и лак для защиты материала от грибков, плесени, механических повреждений.

Простая скамейка из профильной трубы своими руками

Вам понадобятся:

• Профиль― длиной 8 метров с сечением 25 на 25 мм.
• Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
• Крепёж ― болты с гайками ― 24 шт.

Помогут лучше познакомиться с процессом изготовления конструкций чертежи для скамейки из профильной трубы. Традиционно скамейки изготавливаются из металлического каркаса. Сиденье и спинка делаются из дерева.

Каркас

Труба длиной 1,55 м на перекладину между опорами.

• Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
• Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
• Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
• Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

Сборка

Сначала соединяют перекладину, идущую поперек, и пару отрезков длиной по 35 см. Перекладина устанавливается по центру отрезков, строго перпендикулярно последним. Теперь понадобится сварочный аппарат для присоединения к конструкции пары гнутых отрезков длиной по 78 см. Чтобы сварить элементы правильно, делайте это на участке сгиба профиля. Затем к каркасу приваривают передние элементы опор. Соединение располагается на расстоянии девяти сантиметров от основания сиденья. Для усиления конструкции передние опоры соединяют отдельной трубой, выполняющей роль перекладины. Затем между опорами приваривают гнутые дуги и закрепляют их на ножках. Места сварки шлифуют. Металлические детали грунтуют и покрывают ЛКМ. Дерево обрабатывают морилкой и лаком. Доски крепят к металлическому каркасу на болты.

Лавочка своими руками

Для изготовления самой простой конструкции понадобятся:

• Профильная труба для каркаса ― лучше выбрать прямоугольное или квадратное сечение, 30 на 30,мм, длиной одиннадцать метров. Понадобится пара отрезков по 2,3 м, шесть по 0,6 м, шесть по 0,45 м.
• Деревянная доска толщиной 35 см (на сидение). Понадобится восемь прямоугольной формы брусков шириной 6 см.
• Метизы ― болты и гайки 24 шт.

Конструкция изготавливается по такой же технологии, что и скамья.

Оградки на могилу из профильной трубы

Размеры конструкции определяются параметрами участка. Традиционно он имеет площадь 2 х3 м. Основание можно сделать из трубы квадратного сечения (размер 2,5х2,5; 3х3; 4х4 см), секции каркаса изготовить из металлопроката (2х2; 2,5х2,5 см). Понадобится также труба на калитку и декоративные элементы.

Для изготовления столбов нарезают отрезки длиной 1 м. На верхние торцы приваривают пластины 10х10 см. Опоры вкапывают в грунт на глубину 40 см и заливают бетоном. Для верхнего и нижнего пояса секций нужны два отрезка трубы длиной 1 м. Для изготовления каркасных стоек используйте профиль 40-50 см. С помощью сварки детали соединяются между собой. Получившуюся конструкцию крепят к опорным столбам. Для монтажа калитки на оградку приваривают петли. Затем вешают дверцу. Готовое изделие покрывают антикоррозийной пропиткой и красят эмалью.

Беседка из профильной трубы

Для изготовления конструкции понадобится чертеж и список материалов. Каркас может быть квадратным, прямоугольным, восьмигранным, шестиугольным, круглым. Традиционно его собирают отдельными секциями с помощью сварочного аппарата. При установке конструкции вертикальные опоры заглубляются в грунт и бетонируются. Затем к стоякам крепится остальные части сооружения. Настилают деревянный пол или покрывают поверхность тротуарной плиткой. Секции каркаса соединяют между собой с помощью сварки или на болты, если требуется изготовление сборно-разборной конструкции. Сверху крепится лёгкая кровля.

Магазин чертежей | Исполнительные чертежи

Цеховые чертежи | Исполнительные чертежиPurvish Doshi14 февраля 2020 г. 19 июля 2022 г.

Если вы работаете в отрасли AEC, вы, должно быть, слышали о Цеховые чертежи и Исполнительные чертежи . Стадия проектирования любого строительного проекта необходима для его удовлетворительного выполнения. Каждый вид строительного чертежа имеет свое назначение и набор особенностей.

Строительные чертежи позволяют заглянуть в различные этапы строительства проекта. Начиная с чертежей фундамента и заканчивая моделями, каждый тип конструкции важен для понимания.

Давайте разберемся в основах и различиях между заводскими чертежами и исполнительными чертежами.

Каждое здание состоит из набора компонентов. Все эти компоненты имеют различные характеристики и размеры.

Производственные чертежи представляют собой подробные версии этих компонентов и помогают определить, как они впишутся в конструкцию здания .

Что еще более важно, рабочие чертежи выполняются до начала строительства .

• Воплотите в жизнь настоящие образы строительного проекта.
• Эти чертежи требуют согласия и одобрения строительной бригады
• Необходим для координации внутри строительной бригады.
• После утверждения заводские чертежи используются наибольшее количество раз в ходе строительства объекта.

Это означает, что подрядчики, строители, рабочие и контролеры заранее будут иметь информацию обо всех компонентах.

Они похожи на первоначальную версию проекта здания и то, как его представляли себе подрядчики или субподрядчики .

Однако между строительными чертежами и заводскими чертежами существует тонкая разница.

Если рабочие чертежи изображают первоначальный проект здания, строительные чертежи время от времени изменяются.

Они включают в себя изменения, которые произошли в здании в процессе строительства.

Чертежи цеха не ограничиваются внешней конструкцией здания . Они включают в себя все компоненты MEP , изготовление и другие виды детализации . Даже схемы установки дверей и окон входят в компетенцию рабочих чертежей.

Кроме того, рабочие чертежи также помогают определить, какие материалы потребуются для процесса строительства. И как только ваши рабочие чертежи будут готовы, вам не придется тратить время и ресурсы на объяснение всего процесса вашей команде.

Эти чертежи  не требуют пояснений  и подрядчики поймут размеры, используемые материалы, сроки, процесс установки и все остальное.

Поэтому очень важно, чтобы ваши рабочие чертежи были готовы до начала процесса строительства.

Блог по теме: 4 совета и методики создания точных рабочих чертежей с помощью Revit0008 . Они изображают, как здание было построено на бумаге.

Можно сказать, что исполнительные чертежи  необходимы для сравнения того, что было запланировано изначально, и того, что было сделано в конце .

Различие между предварительной и последующей проявкой распознается по исполнительным чертежам. Эти чертежи также создаются подрядчиками и субподрядчиками, поскольку они несут ответственность за разработку проекта.

• Выдается клиенту после завершения проекта
• Включает в себя все, от конструкции до установок и их деталей.
• Важен с точки зрения клиента и позволяет ему проанализировать конечный продукт.

Создание исполнительных чертежей дает множество преимуществ. Помогают в установке аварийных служб в здании .

Кроме того, исполнительные чертежи необходимы для проведения любых ремонтных или восстановительных работ в здании .

После того, как здание построено, исполнительные чертежи можно рассматривать как рабочие чертежи , поскольку они содержат подробную информацию обо всей конструкции.

Стало проще разрабатывать планы на случай непредвиденных обстоятельств и разграничивать маршруты аварийных выходов и периферийные устройства для использования в будущем.

Select CountryArubaAfghanistanAngolaAnguillaÅland IslandsAlbaniaAndorraUnited Arab EmiratesArgentinaArmeniaAmerican SamoaAntarcticaFrench Southern TerritoriesAntigua and BarbudaAustraliaAustriaAzerbaijanBurundiBelgiumBeninBonaire, Sint Eustatius and SabaBurkina FasoBangladeshBulgariaBahrainBahamasBosnia and HerzegovinaSaint BarthélemyBelarusBelizeBermudaBolivia, Plurinational State ofBrazilBarbadosBrunei DarussalamBhutanBouvet IslandBotswanaCentral African RepublicCanadaCocos (Keeling) IslandsSwitzerlandChileChinaCôte d’IvoireCameroonCongo, the Democratic Republic of theCongoCook IslandsColombiaComorosCape VerdeCosta RicaCubaCuraçaoChristmas IslandCayman IslandsCyprusCzech RepublicGermanyDjiboutiDominicaDenmarkDominican RepublicAlgeriaEcuadorEgyptEritreaWestern SaharaSpainEstoniaEthiopiaFinlandFijiFalkland Islands (Мальвинские острова)ФранцияФарерские островаМикронезия, Федеративные Штаты ГабонСоединенное КоролевствоГрузияГернсиГанаГибралтарГвинеяГваделупаГамбияГвинея-БисауЭкваториальная ГвинеяГрецияGr enadaGreenlandGuatemalaFrench GuianaGuamGuyanaHong KongHeard Island and McDonald IslandsHondurasCroatiaHaitiHungaryIndonesiaIsle of ManIndiaBritish Indian Ocean TerritoryIrelandIran, Islamic Republic ofIraqIcelandIsraelItalyJamaicaJerseyJordanJapanKazakhstanKenyaKyrgyzstanCambodiaKiribatiSaint Kitts and NevisKorea, Republic ofKuwaitLao People’s Democratic RepublicLebanonLiberiaLibyaSaint LuciaLiechtensteinSri LankaLesothoLithuaniaLuxembourgLatviaMacaoSaint Martin (French part)MoroccoMonacoMoldova, Republic ofMadagascarMaldivesMexicoMarshall IslandsMacedonia, the former Yugoslav Republic ofMaliMaltaMyanmarMontenegroMongoliaNorthern Mariana IslandsMozambiqueMauritaniaMontserratMartiniqueMauritiusMalawiMalaysiaMayotteNamibiaNew CaledoniaNigerNorfolk IslandNigeriaNicaraguaNiueNetherlandsNorwayNepalNauruNew ZealandOmanPakistanPanamaPitcairnPeruPhilippinesPalauPapua New GuineaPolandPuerto РикоКорея, Народно-Демократическая РеспубликаПортугалияПарагвайПалестина, ГосударствоФранцузская ПолинезияКатарРеунио nRomaniaRussian FederationRwandaSaudi ArabiaSudanSenegalSingaporeSouth Georgia and the South Sandwich IslandsSaint Helena, Ascension and Tristan da CunhaSvalbard and Jan MayenSolomon IslandsSierra LeoneEl SalvadorSan MarinoSomaliaSaint Pierre and MiquelonSerbiaSouth SudanSao Tome and PrincipeSurinameSlovakiaSloveniaSwedenSwazilandSint Maarten (Dutch part)SeychellesSyrian Arab RepublicTurks and Caicos IslandsChadTogoThailandTajikistanTokelauTurkmenistanTimor-LesteTongaTrinidad and TobagoTunisiaTurkeyTuvaluTaiwan, Province of ChinaTanzania, Объединенная Республика УгандаУкраина Малые отдаленные острова СШАУругвайСоединенные ШтатыУзбекистанСвятой Престол (город-государство Ватикан)Сент-Винсент и ГренадиныВенесуэла, Боливарианская Республика Виргинские острова, Британские Виргинские острова, СШАВьетнамВануатуУоллис и ФутунаСамоаЙеменЮжная АфрикаЗамбияЗимбабве

Ваши потребностиBIM ConsultingОбнаружение коллизийКоординация MEPFSBIM ArchitecturalBIM StructuralBIM MEPFSSСканирование в BIMCAD в BIMPDF в BIMМаркетингДругое — Пожалуйста, укажите в описании

Тип проектаНовое строительствоРеконструкция

Уровень развитияLOD 100LOD 200LOD 300LOD 400LOD 500Я не уверен

Введите этот код:


Пожалуйста, оставьте это поле пустым.

В чем разница между рабочими чертежами и дизайнерскими чертежами?

Как проектные чертежи, так и рабочие чертежи важны на этапе планирования проекта изготовления с использованием конструкционной стали. Они необходимы как в коммерческих, так и в промышленных разработках. Оба играют разные роли в процессе строительства, и оба важны для процесса. Однако, когда пришло время перейти от планирования к этапу изготовления, заводские чертежи содержат детали, необходимые для продвижения проекта вперед, и без них вы буквально вернетесь к чертежной доске, чтобы приступить к изготовлению.

Какую информацию включают в себя проектные чертежи?

Проектные чертежи являются важной частью процесса. Как правило, проектные чертежи включают в себя внутренние и внешние фасады, внутренние и внешние 3D-визуализации, планы этажей, планы площадок, макет конструкции, эстетические элементы, информацию, необходимую для изготовления, стандарты изготовления, информацию об установке, размеры, требующие проверки на месте, проект соединения и примечания и сравнения со строительной документацией. Это обширный объем информации, но по-прежнему недостаточно информации, чтобы начать производство.

Какую информацию содержат рабочие чертежи?

Рабочие чертежи обычно выполняются инженерами. На этих чертежах указаны все размеры, детали соединений и стандарты изготовления. Подходящая команда экспертов возьмет проектный чертеж или 3D-модель, выявит и исправит любые потенциальные проблемы, а также создаст рабочий 2D-чертеж со всей необходимой информацией для изготовления. Рабочие чертежи чрезвычайно сложны и точны и должны выполняться инженерами, хорошо разбирающимися в производственном процессе.

Что такого важного в производственных чертежах?

Когда вы обращаетесь в производственные цеха за оценкой вашего проекта, вам необходимо предоставить им чертежи архитектурного дизайна для точной цены. Без комплекта проектных чертежей мы не сможем дать вам точную смету.

Как только вы решите продолжить работу над проектом, мы возьмем эти чертежи и превратим их в рабочие чертежи. Рабочие чертежи — это точные и точные чертежи, необходимые для изготовления металлоконструкций. Эти очень конкретные чертежи необходимы для вашего проекта, и без них ваш партнер по производству не сможет построить ваш проект.

Рабочие чертежи предоставляют группе изготовителей достаточно деталей, чтобы гарантировать, что все стальные элементы структурно прочны и соответствуют всем необходимым стандартам и нормам безопасности, качества и продукции.

Как превратить дизайнерские чертежи в рабочие чертежи?

Наша квалифицированная команда может перевести ваши проектные чертежи в рабочие чертежи. В то время как некоторые компании имеют возможность самостоятельно создавать рабочие чертежи из проектных чертежей, у вас может не быть подходящих инженеров, готовых создать то, что потребуется вашему партнеру по производству. В этом случае ваша производственная компания может направить вас в правильном направлении и выполнить рабочие чертежи для вашего проекта. Если вам нужны рекомендации о том, куда обратиться за проектными чертежами, мы также можем помочь вам с этим.

No related posts.
