Чертежи детской кровати: Детская кровать своими руками из дерева

Чертежи на Кровать Детскую с 2 Ящиками 1940х930х750

Чертежи на Кровать Детскую с 2 Ящиками 1940х930х750

Кровать детская с двумя ящиками, арт.cbd001

ШхГхВ=1940х930х750

ПАКЕТ ДОКУМЕНТОВ

• Внешний вид изделия
• Спецификации
• Схема сборки
• Детальные чертежи
• Карты раскроя
• Таблица материалов

Скачать Сейчас!Видеообзор

Кровать детская с 2 ящиками на шариковых направляющих и колесных опорах

Ознакомительный образец полного пакета чертежей .PDF

Габаритные размеры:
  ширина 1940 мм;
  глубина 930 мм;
  высота 750 мм.

• Размер матраса: 1900х800 мм.

• Материал корпуса: ЛДСП 16 мм.

• Материал фасада: ЛДСП 16 мм.

• Количество ящиков: 2 шт.

• Направляющие: шариковые.

• Опора: колесо прямоходное.

• Ручка: квадратная 32 мм.

Хотите компактно обустроить зону отдыха в комнате ребенка? Детская кровать с радиусными изголовьями и 2 глубокими ящиками может подойти для этого.

Скругленные углы изголовьев делают кровать не только внешне аккуратнее, но и безопаснее. Предусмотренные в них спилы под напольный плинтус дают придвинуть конструкцию вплотную к стене.

Матрас размером 1900х800 мм подойдет и для подростка. Основание под матрас расположено на комфортной для сидения высоте. Бортик препятствует сползанию постели. Система ребер жесткости под основанием выдерживает нагрузки взрослого ребенка. А стяжки-бочонки прочно соединяют детали кровати.



Колесо прямоходное



Шариковые направляющие



Ручка квадратная

Торцы деталей, подверженных частому контакту, обработаны кромкой ПВХ толщиной 2 мм. Так изделие служит дольше. Квадратные ручки на фасадах ящиков носят эстетический характер и могут быть заменены по вкусу.

В системе выдвижения используются шариковые направляющие, которые работают плавно и бесшумно. Дополнительную надежность ящикам придают донья из ДСП с прикрученными прямоходными колесами. Это позволяет легко выдвигать и задвигать их полными даже по ковру. Внутрениий размер ящиков составляет 888х718х140 мм, что достаточно для постельного белья.

Если выполнять кровать из одного цвета ЛДСП, то материал уместится на двух плитах размером 2750х1830х16 мм. Готовые чертежи помогут быстро сделать ее своими руками. Для этого предоставьте пакет документов в фирму, занимающуюся распилом и кромлением. Возможно, там еще и просверлят ваши детали. Полный список фурнитуры ускорит закупку, а понятная схема упростит процесс сборки в домашних условиях. В итоге, изготовить самостоятельно может получится дешевле, чем заказать.

Посмотрите краткий видеообзор, чтобы увидеть конструкцию кровати со всех сторон.

Данная кровать может входить в состав другой мебели, необходимой для обстановки детской комнаты. Познакомиться с другими видами корпусной мебели Вы можете на соответствующих страницах сайта.

Все чертежи корпусной мебели с размерами и деталировкой созданы в программе Базис Мебельщик 10, которая широко используется в мебельных производствах. Расстояние между парными отверстиями кратно 32 мм, что является стандартом в мебельной индустрии. Чертежи легки и понятны даже новичку для самостоятельного изготовления. Помимо детальных чертежей, в пакет документов входят карты раскроя для распила, схема сборки и таблица материалов и фурнитуры.

За 10 минут вы можете узнать больше, чем за день исследований!





Скачать Сейчас!





Смотрите также:



Шкаф кухонный угловой Г-образный



Тумба под варочную и духовой шкаф



Шкаф — гармошка WingLine 770





Что входит в пакет докуметов

• Введение к работе с чертежами
• Приложения по условным обозначениям
• Внешний вид изделия с подробными размерами
• Спецификации
• Схема сборки
• Детальные чертежи
• Карты раскроя
• Таблица материалов и комплектующих
• Видеообзор. В сложных изделиях видеоинструкция.
• Необходимые ссылки и дополнительный материал

    Чертежи представлены в формате PDF, что позволит читать их на любом устройстве. Каждый пакет документов разработан так, чтобы он был легко понятен даже новичку в мебельном деле. Наиболее сложные моменты подробно рассматриваются в видеоинструкциях и дополнительных материалах. Они могут включать в себя как рассмотрение различных механизмов и фурнитуры, входящих в изделие, так и особенностей производства, сборки и установки мебели. Также есть возможность получить поддержку по приобретенным продуктам и заказать дополнительные консультации по смежным вопросам.

    Ниже представлены чертежи модели — образца и носят обобщенный характер. Образец полного пакета документов в хорошем качестве можно посмотреть здесь!



Скачать Сейчас!

Видеообзор





КАК РАБОТАЕМ МЫ:

• ✔Проектирование 3D моделей
• ✔Трехступенчатый анализ ошибок
• ✔Полный производственный пакет
• ✔Видеосопровождение проекта
• ✔Для профессионалов и новичков
• ✔Техническая поддержка клиентов
•

80% КЛИЕНТОВ СТАЛКИВАЮТСЯ

СО СЛЕДУЮЩИМИ ПРОБЛЕМАМИ:

• ✘Противоречивая информация
• ✘Ограниченность в выборе
• ✘Непрофессионализм разработчика
• ✘Неполноценность документации
• ✘Ошибки и сопутствующие потери
• ✘Трудночитаемые чертежи
• ✘Отсутствие обратной связи
•

Преимущества готовых чертежей





Практичность



Индивидуальность



Компетентность



Качество



Комфорт



Выгода

selfur.

ru — готовые чертежи мебели

selfur.ru-интернет-проект, в котором вы можете найти интересующую Вас корпусную мебель, приобрести всю необходимую техническую документацию к ней (внешний вид изделия с размерами, спецификации, подробные схемы сборки с позициями деталей и основной фурнитуры, детальные чертежи, карты раскроя плитного материала, таблицу материалов и комплектующих) и успешно реализовать ее изготовление.

Кровать детская с 2 ящиками на шариковых направляющих и дополнительных колесных опорах
1940х930х750 мм

Скачать Сейчас!

© Copyright Комиков Михаил. Все права защищены. selfur.ru

чертежи с размерами, процесс изготовления пошагово.

У вас есть маленький ребёнок или только грядут приятные перемены в жизни? Значит настала пора внести изменения в интерьер. Ожидание чуда заставляет задуматься над обустройством детской комнаты. Для безопасного и комфортного сна малышу обязательно потребуется качественная и уютная кроватка. Огромный выбор в магазинах, позволяет приобрести подходящую модель. Но если есть желание и некоторые навыки лучше всего сделать кроватку своими руками. Попробуйте, это совсем несложно. Экономия семейного бюджета станет приятным дополнением и подарит возможность купить ещё что-нибудь полезное.

Несмотря на сложность конструкции современной мебели, можно сделать варианты гораздо проще. Мы подскажем вам способы изготовления кроватки, с которыми сможет справиться любой. Для этого не потребуется специальных навыков и умений. Просто запаситесь материалами, терпением и следуйте инструкции.

Содержание статьи

• Какой должна быть детская кроватка
• Основные элементы кроватки для ребёнка
• Определяемся с конструкцией
• Как сделать детскую кровать своими руками: чертежи с размерами
  • Материалы и инструменты
  • Порядок изготовления кровати в домашних условиях

Какой должна быть детская кроватка

Сейчас в торговых точках можно встретить огромное разнообразие продукции подобного рода. Среди широкого ассортимента встречаются действительно хорошие варианты, но есть и изделия плохого качества, не соответствующие технике безопасности и правилам эксплуатации. Особое внимание при выборе в магазине и при самостоятельном изготовлении следует уделить следующим пунктам:

1. Прочность конструкции. Можете самостоятельно проверить в магазине.
2. Вид материала: металл, дерево, пластмасса.
3. Форма и размеры кроватки. Должны соответствовать росту и возрасту ребёнка, чтобы обеспечить уют и безопасность. Для самых маленьких подойдут разборные манежи, которые удобно устанавливать и убирать в случае ненадобности или для переноски.
4. Надёжность. Сам корпус не должен содержать в себе травмоопасные детали: острые углы, крючки, зазубрины. Если это древесина, то она должна быть отшлифована и покрыта лаком.
5. Безопасность. Внутри не должно находиться мелких частиц, которые могут отвалиться от каркаса. Маленькие дети могут потянуть их в рот.

ВАЖНО! Помимо сна, кровать должна ещё выполнять и защитную функцию. Для того чтобы ребёнок не выпал и не травмировал себя, все детали должны быть выполнены грамотно. Это позволит вам и вашему ребёнку отдыхать комфортно и без опасности для здоровья.

Основные элементы кроватки для ребёнка

Давайте определимся с основными частями спального места. Прежде чем приступать к работе по изготовлению любой мебели, следует внимательно изучить её особенности и разобраться — какие элементы конструкции в неё входят. Мы не будем останавливаться на частных примерах и покажем на классическом варианте, из чего состоит любая детская кроватка.

В её конструкции выделяют следующие важные элементы:

1. Нижняя поверхность или дно. Обратите внимание на расстояние между балкам перекрытия, оно должно быть достаточным для нормального проветривания и при этом не слишком большим, чтобы удобно было лежать.
2. Матрас, который располагается непосредственно внизу кровати.
3. Боковые перекрытия. Высота подъёма подбирается исходя из роста ребёнка. Именно они предотвращают падение.
4. Передняя и задняя спинки кроватки.
5. Прочные ножки, которые служат опорой для всей конструкции.

Преимуществами такого изделия будет форма, подходящая именно под ваши параметры и качественные материалы, которые можно выбрать самому.

Определяемся с конструкцией

Для начала вам потребуется спланировать место размещения будущего изделия и решить, какой тип конструкции подойдёт для вашей комнаты. Существуют несколько основных типов:

1. Классический вариант. Можно для декора приделать к корпусу раскрашенную фанеру или вырезать из неё каркас автомобиля.
2. Двухъярусная или кровать-чердак. Отлично подойдёт для небольших комнат. Если у вас два малыша, то такое сооружение сэкономит место и порадует детей.
3. Манеж приспособлен специально для самых маленьких. Искусственная преграда не позволит малышу упасть и травмироваться.
4. Уголок с выдвижными ящиками очень удобная версия, которая позволит прятать необходимые вещи и экономить пространство.



Проведите все необходимые замеры комнаты, чтобы кровать не мешала размещению другой мебели и гармонично вписывалась в интерьер. После этого можно приступать к начальному этапу.

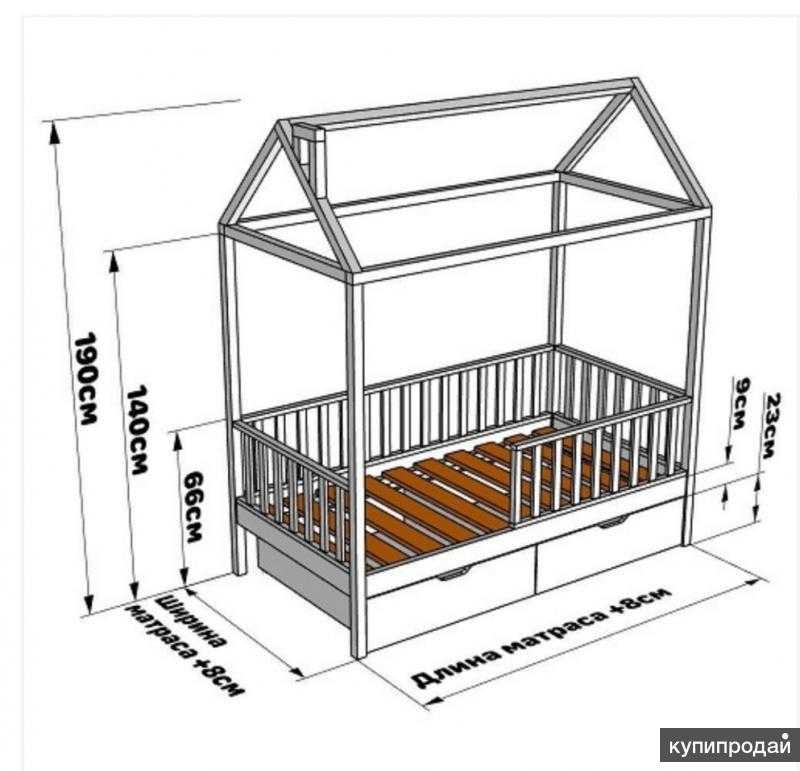

Как сделать детскую кровать своими руками: чертежи с размерами

Сперва следует подготовить все необходимые материалы, о которых будет сказано чуть ниже, произвести необходимые расчёты и создать чертёж. Именно от грамотно проведённых подготовительных мероприятий зависит качество будущей работы по созданию мебели. На данном этапе можно всё подробно просчитать и учесть важные моменты в установке кроватки. План создания схемы поможет вам сделать всё быстро и правильно:

1. Нарисуйте прямоугольник по размерам будущего каркаса.
2. Отобразите на чертеже высоту каждой из стенок.
3. В дно и стенки необходимо поместить деревянные балки, которые будут перекрытием. Оптимальным расстоянием между ними будет 3–5 см.
4. Отложите ножки необходимой высоты. Они должны выставляться вниз и вверх от основания, поскольку служат опорой.
5. Основные элементы готовы, добавьте на схему изображение верхних перекладин, лежащих поверх стенки и фиксирующих её.
6. На чертеже выделите красным цветом основные места крепления и состыковки деталей. Это поможет вам ориентироваться в схеме сборки.

В случае необходимости можно сделать каркас более интересным и добавить в него различные украшения и элементы декора. Всё зависит от вашего воображения. Мы предлагаем общий план построения.

Материалы и инструменты

Для работы вам не потребуется каких-то особенных приспособлений. В данном случае можно обойтись стандартным набором, который используется для изготовления любого типа мебели:

1. Для построения схемы потребуются линейка, измерительная лента, плотницкий карандаш, бумага.
2. В качестве выбора материала лучше всего подойдёт цельное дерево. Оно прочное и экологически чистое, что важно для здоровья ребёнка.
3. Бруски или рейки для перекрытий.
4. Пила ручная.
5. Лобзик электрический.
6. Уголки для крепления основы. Лучше использовать именно этот способ. Деревянные стыки часто ломаются.
7. Шуруповёрт и набор шурупов.
8. Молоток с гвоздями, отвёртка, саморезы.
9. Строительный уровень.

ВНИМАНИЕ! Расчётное количество материала определяется вашими размерами. Но даже при точных расчётах следует взять с запасом всё необходимое, поскольку в процессе работ может обнаружиться дефект или произойти поломка детали.

Порядок изготовления кровати в домашних условиях

Если вы всё продумали и хорошо подготовились, значит пора приступать к самому интересному этапу. Начинаем сооружать мебель в соответствии с планом чертежа.

Пошаговая инструкция действий:

1. Перенесите чертёж на дерево и произведите распил согласно отметкам. Вы получите требуемые детали для сборки.
2. Обработайте дерево наждачной бумагой и покройте слоем пропитки.
3. Дайте высохнуть.
4. Составьте каркас, для этого соедините между собой 4 ножки при помощи деревянных досок и скрепите при помощи металлических держателей и шурупов.
5. На дно положите перекрытие из балок, которое будет служить опорой для матраса.
6. К боковым стенкам также присоедините балочные ограждения.
7. Поверх балок положите перекладину, которая зафиксирует каркас между собой.
8. Укрепите все места стыков деталей с помощью металлических стяжек.

ВАЖНО! При выполнении всех работ (особенно при покраске и покрытии лаком) проветривайте комнату, чтобы избежать головных болей и головокружения. Соблюдайте технику безопасности. На всех этапах проверяйте правильность крепления при помощи уровня. Конструкция должна стоять ровно и не поддаваться раскачиванию.

Поздравляем, кроватка для ребёнка готова!

шпаргалки | Детские кроватки Размеры и чертежи

Мебель

>

Типы мебели

Детская кроватка, также известная как детская кроватка

, представляет собой небольшую закрытую кроватку для сна младенца или маленького ребенка. детские кроватки часто закрыты и приподняты над землей, чтобы защитить младенца от холода. Детские кроватки обычно имеют прямоугольную форму с небольшим мягким матрасом на дне. Обычно изготавливаемые из клена, дуба или мягкой сосны, многие конструкции кроваток имеют прямоугольную форму и имеют закругленные или прямоугольные шпиндели на основной поверхности и по бокам, чтобы родители или опекуны могли постоянно видеть младенца. Сегодня существуют сотни типов кроваток для младенцев, в том числе трансформируемые, переносные кроватки и кроватки с балдахином.

Какой размер матраса для детской кроватки?

Размер матраса для детской кроватки в соответствии со стандартами США составляет 28 на 52 дюйма (71 на 132 см). Миниатюрный матрас для детской кроватки имеет размеры 24 на 36 дюймов (61 на 96,5 см).

Как перевести ребенка в кроватку?

Перевод ребенка в кроватку — это постепенный процесс. Важно иметь наилучшие условия для сна, включая полноразмерную детскую кроватку и надежный матрас без подушек и одеял. Не забудьте положить ребенка на спину, чтобы обеспечить безопасность. Для того, чтобы ребенок чувствовал себя комфортно, можно сначала разместить кроватку в вашей спальне, начиная с дневного сна в кроватке и заканчивая перемещением в комнату ребенка. Следующим шагом будет уменьшение времени, в течение которого вы остаетесь, пока ребенок засыпает. Мониторы и звуковые устройства являются полезными инструментами, помогающими этому переходу.

Когда нужно опускать детскую кроватку?

Когда ребенок научится садиться, наступает время опускать кроватку. Положение стоя вскоре последует за этим действием, поэтому начните соответственно опускать кроватку. Важно отметить, что не следует сразу приспосабливаться к самому низкому уровню кроватки, а постепенно, по мере того, как ребенок продолжает расти.

Детские кроватки | Направляющие для детских кроваток

Просмотрите наши детские кроватки | Руководства по детским кроваткам для дополнительных категорий, советов, деталей, вариаций, стилей и историй детских кроваток | Детские кроватки. Направляющие предоставляют дополнительную информацию об уникальных свойствах и общих отношениях между элементами.

Сортировать по

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

36 дюймов | 91 см

—

31” | 79 см

—

—

55 дюймов | 140 cm

—

—

—

—

Brooklyn Island Crib

91.000

79.000

140.000

https://p3d.in/e/OGVP5

38.4” | 98 см

—

29,5” | 75 см

—

—

59,8” | 152 см

—

—

—

—

Chisley Crib

98.000

75.000

152.000

https://p3d.in/e/vd3iy

35,7 nefps 91 см

—

29,5” | 75 см

—

—

53,5 дюйма | 136 см

—

—

—

—

Детская кроватка Fawn

91.000

75.000

136.000

5

https://p3d. in/e/gc98e

43,75” | 111 см

—

29,5” | 75 см

—

—

53,5 дюйма | 136 см

—

—

—

2013

—

Ikea Gonatt Crib

111.000

75,000

136.000

.009

9000

136.000.0003

2013.00

9000

.000.000.000.

32,625 дюйма | 83 см

—

29,5” | 75 см

—

—

53,5 дюйма | 136 см

—

—

—

2012

—

IKEA Gulliver Crib

83.000

75.000

136.000

2012.00

.000.0003

2012.00

.000.0003

2012.00

.000.0003

2012.00

136.0003

2012.00

136.0003

2012.00

9000.

33,125 дюйма | 84 см

—

29,125 дюйма | 74 см

—

—

53,875 дюйма | 137 см

—

—

—

2012

—

IKEA Sniglar Crib

84. 000

74.000

137.000

2012.00

1200

HTTPS://p3d.in/e/0kzbg

20.875757575757575 »| 53 см

—

26 дюймов | 66 см

—

—

33,125 дюйма | 84 см

—

—

—

2018

—

IKEA Solgul Cradle

53.000

66.000

84.000

2018.00

https://p3d.in/e/OmZ31

32.625” | 83 см

—

29,5” | 75 см

—

—

53,875 дюйма | 137 см

—

—

—

2017

—

IKEA Solgul Crib

83.000

75,000

137.000

.00.000./600039.35.37.000.000

9000.00

9000. | 92 см

—

29,125” | 74 см

—

—

54,75” | 139 см

—

—

—

2012

—

Ikea Stuva Crib

92.000

74.000

139.000

2012.00

150

3

2012.00

150

.
