Чертеж вольера для собаки: Вольер для собаки – чертежи, размеры, фото и видео

Добавлено автор alexxlab

Вольер для собаки чертеж с размерами

Вольер для собаки, чертеж с размерами, схемы и подробное описание. На примере рассматриваемой конструкции, можно соорудить постройку любых размеров. Все зависит от роста питомца и размеров земельного участка выделенного под строительство.

Справка:

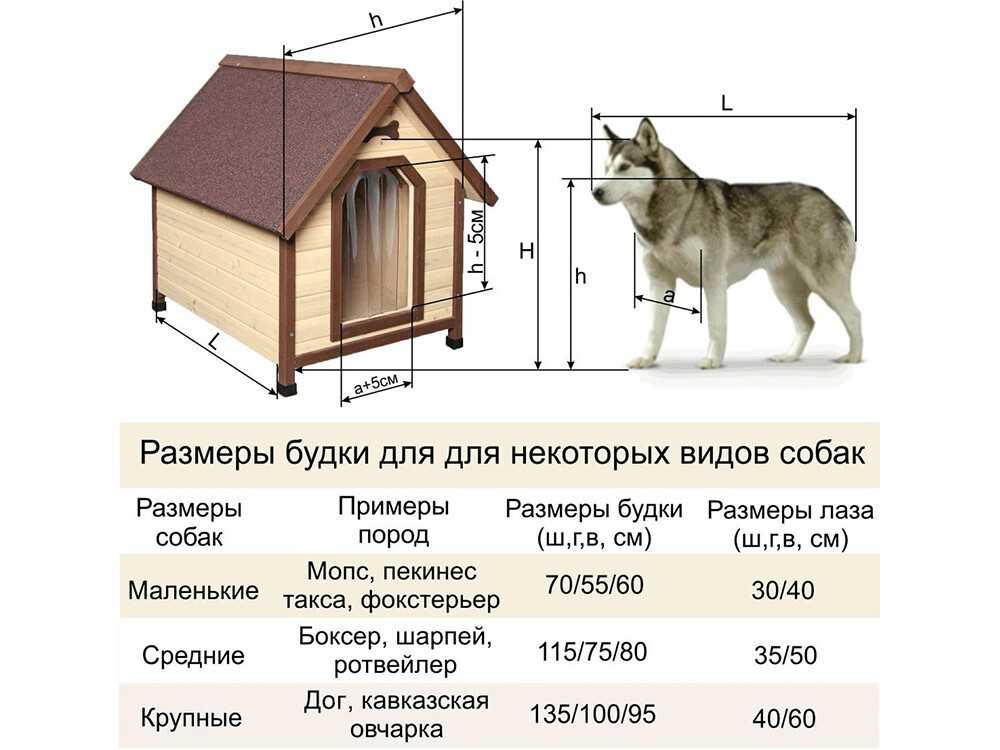

Минимальная площадь для одного питомца при росте:

  • до 50 (см) – площадь 6 (м²)
  • до 65 (см) – площадь 8 (м²)
  • более 65 (см) – площадь 10 (м²)

При содержании двух и более питомцев, площадь постройки на каждого, увеличивается в 1,5 раза.

Занимаемая площадь строения разбивается на три функциональных зоны:

  1. Три глухих стены под крышей.
  2. Площадка под крышей.
  3. Открытая площадка.

Первая

– обеспечивает защиту от ветра, солнца, дождя и снега, в ней устанавливается собачья будка с плоской крышей, на которой питомцу можно полежать.

Вторая

– создает теневую территорию и снабжена входной дверью.

Обе зоны имеют деревянный настил.

Третья – предназначена для выгула собаки под открытым небом

.

  1. Стойка каркаса.
  2. Стропильная нога.
  3. Лаги для крепления настила.
  4. Дверь (малая секция решетки).
  5. Большая секция решетки.
  6. Доска настила.
  7. Блок хаус (вагонка).
  8. Кровля.
  9. Будка.

Чертеж

Производим разметку столбчатого фундамента вольера на местности. Так как строение имеет небольшой вес, фундамент можно делать не глубоким, лишь бы обеспечил фиксацию строения относительно установленного места. Установим металлический каркас. Закрепим доски к металлическому каркасу.

Двери вольера и секции изготавливаются:

  • рамка – из прямоугольной трубы 20 х 20 (мм)
  • решетка – из круга Ø 12 (мм)
  1. Вертикальная стойка.
  2. Нижняя поперечина (отверстия в одной стенке трубы).
  3. Центральная поперечина (сквозные отверстия в двух стенках трубы).
  4. Верхняя поперечина (отверстия в одной стенке трубы).

После того, как изготовили дверное полотно, на нем необходимо закрепить: с одной стороны – дверные петли и упор фиксирующий полотно относительно дверной коробки; с другой стороны – замок.

Справка:
Дверь должна открываться внутрь вольера для собаки.

Устройство дверного замка с фиксацией поворота задвижки.

В квадратной трубе сверлим сквозное отверстие. В нужном положении вставляем в отверстие фиксатор поворота задвижки. С тыльной стороны, приварим его к трубе.

Как это работает.

Поворачиваем задвижку на 90° относительно оси фиксатора поворота и сдвигаем максимально вправо – дверь закрыта.

Сдвигаем задвижку максимально влево и поворачиваем на 90° относительно оси фиксатора поворота – дверь открыта.

Заказать чертеж
