Одним из металлических материалов, нашедших широкое применение в последние годы на территории нашей страны стали профилированные прямоугольные трубы различного сечения. Их используют и для установки забора из профлиста или сетки–рабицы, и для изготовления садовой мебели, и для монтажа навесов для автомобилей или гаражей. Часто технология производства тех или иных изделий требует получения загиба профильной  трубы под тем или иным углом, а также по дуге окружности различного диаметра. Для этих целей целесообразно изготовить трубогиб для профильной трубы из подручных материалов. Основные конструкции профилегибов и технологию их самостоятельного производства рассмотрим в рамках данной статьи.

Ручной профилегиб своими руками

Первый вариант изделия позволяет получить радиальный загиб прямоугольной трубы вплоть до получения кольца.

Принцип  работы данного трубогиба  основан на использовании двух опорных и одного рабочего ролика, который и оказывает постепенное деформирующее давление на заготовку. При этом, основной рабочий стальной вал имеет определенный свободный ход, ограниченный размером направляющих.

Для изготовления направляющих трубогиба необходимо приготовить четыре отрезка стального уголка 50×50 длиной по 300 миллиметров, а также несколько стальных пластин толщиной 5-8 миллиметров. Большая пластина будет играть роль основания всей конструкции, поэтому к ней будут крепиться с помощью сварных швов уголковые направляющие и на болтах вспомогательные ролики.

Значительно облегчить процесс сборки направляющих трубогиба, обеспечить необходимое их взаимное расположение и зафиксировать непосредственно при выполнении соединения между собой и присоединения к стальному основанию могут помочь деревянные шаблоны, выпиленные из доски толщиной 25-30 миллиметров. А усилить механическую прочность основания, призваны привариваемые снизу два куска стального уголка, равные по длине нижней пластине. В верхней части направляющих необходимо приварить стальную пластину, в которой просверлено отверстие, диаметр которого больше диаметра винта, оказывающего давление на рабочий вал приспособления.

Для получения достаточного давления без опасения выхода из строя резьбы винта или опорной гайки можно использовать детали, имеющие кинематическую резьбу прямоугольного или трапециевидного сечения. Простейший вариант подобных детали можно найти от пришедших в негодность слесарных тисков. Имеющаяся у винта рукоятка значительно облегчит всю дальнейшую работу. После установки на болтах направляющих роликов, приспособление может быть использовано для выполнения гибки профильных труб различного сечения. Для удобства работы по  изготовлению трубогиба своими руками приводим сборочный чертеж изделия.

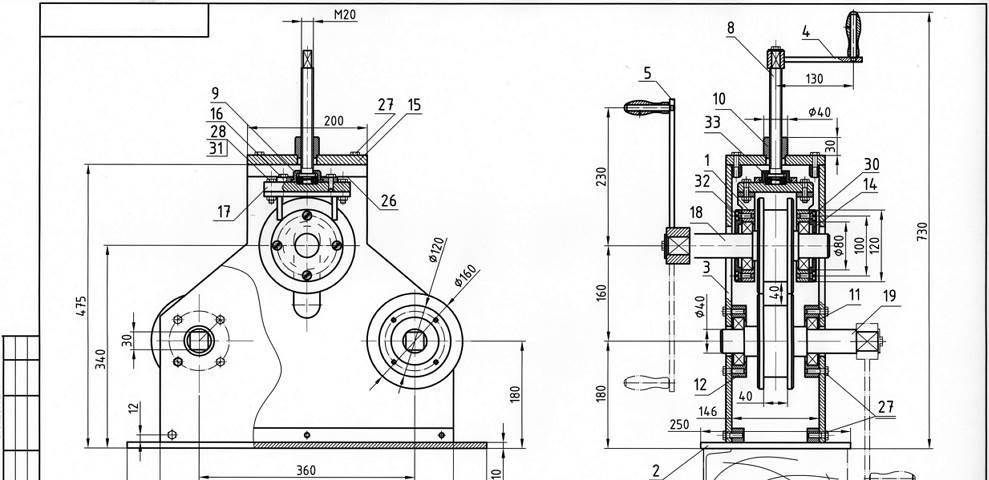

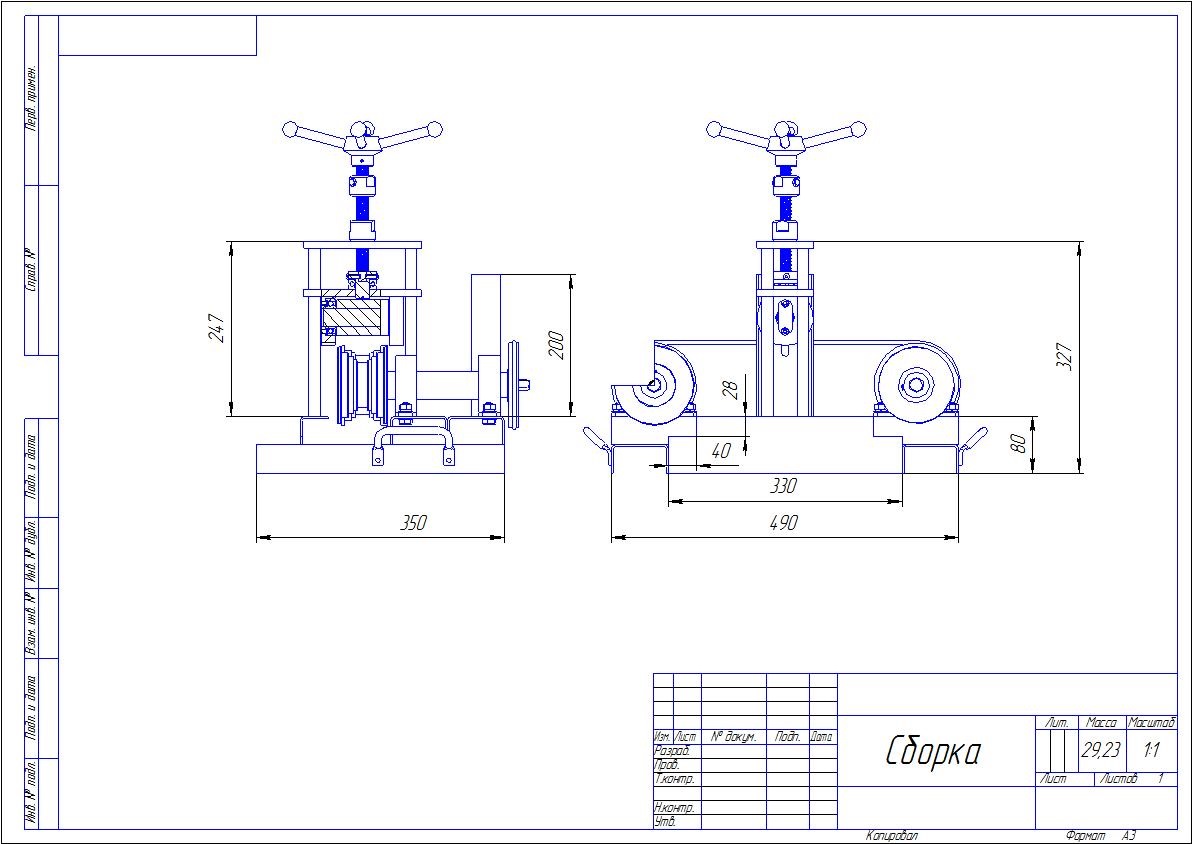

Чертежи трубогиба для профильной трубы

Сталь, как и другие сплавы отличается высокой прочностью. При этом она имеет и другое очень важное свойство – пластичность. Именно благодаря ей материал может изменять первоначальную форму не разрушаясь и сохранять полученную форму в дальнейшем. Еще одним существенным свойством металлов и сплавов, присущим им в той или иной степени является упругость. Под ее действием профильная труба стремится вернуться в первоначальную форму. Таким образом, весь процесс деформации (гибки) металла связан с использованием пластичности и преодолением упругости без использования ударных нагрузок, которые могут привести к образованию на поверхности материала вмятин или разрывов.

Простое приспособление для гибки профильной трубы

Второй вариант трубогиба основан на использовании физической силы человека и использовании различной формы оправок для получения загиба того или иного радиуса. Его основой является достаточно большой стол-верстак, имеющий покрытие в виде стального листа. На одной из кромок установлен упор для фиксации свободного торца профилированной заготовки квадратного сечения со сторонами 20×20 или 25×25 миллиметров.

Рядом с упором, на расстоянии, примерно равном ширине обрабатываемой заготовки крепится оправка, фиксирующаяся на крышке верстака с помощью струбцин и стальных стержней, устанавливаемых в соосно просверленные отверстия. После предварительной подготовки противоположный конец заготовки перемещается по дуге большого диаметра вокруг оправки и деформируется в дугу.

Данный принцип формования профильных заготовок не возможен без обеспечения необходимого свободного пространства вокруг рабочего стола, а так же без жесткой фиксации самого верстака к полу помещения, в котором он установлен.

При выполнении большого количества стандартных дуг, имеющих тот или иной радиус закругления, следует позаботиться об изготовлении в достаточном количестве оправок. Рассмотрим строение одной из них.

Основой детали является уголковый прокат с посадочными отверстиями для фиксации на кромке верстачной крышки. Рабочая поверхность выполнена из двух сваренных между собой квадратных профилей. Петля в левой части данного профилегиба позволяет надежно зафиксировать один край деформируемой трубы, а приваренные между уголком и гнутым профилем ребра жесткости обеспечивают необходимую жесткость, позволяющую противостоять образующимся рабочим нагрузкам достаточно большой величины. Как правило, на каждый вид работ сложно заготовить заранее необходимые приспособления. Но в мастерской, работающей с гибкой профильных труб долгое время, скапливается большое количество различных оправок.

Кроме металлических оправок могут быть использованы приспособления из плоских листовых заготовок большой прочности. Для удобства дальнейшей эксплуатации лучше промаркировать каждую рабочую кромку, указав радиус закругления.

Трубогиб  — третий вариант

Кроме радиальных сгибов может возникнуть необходимость получения гибки деталей под теми или иными углами.

Для этих целей может быть использовано следующее приспособление, представляющее собой небольшой стальной столик на стойки с расположенными на нем рабочими узлами.

Основанием для получения загиба трубы является стальной валик диаметром 80-100 миллиметров. Особенностью его является приваренный по кромке стальной стержень, который позволяет частично вдавливать внутреннюю поверхность профиля. Фиксация заготовки выполняется при помощи болта большого диаметра, устанавливаемого в соответствующее отверстие.

Такое приспособление вполне может быть изготовлено в рамках небольшого гаража или сарая.

Для облегчения преодоления сопротивления заготовки деформации внутрь нее до места гибки можно вставить квадратный стальной стержень подходящего размера. Используя подобный трубогиб, возможно получение сгиба в любой точке детали.

Для примера напоследок профилегиб с электроприводом:

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

Трубогиб для профильной трубы своими руками. Чертежи самодельного трубогиба.

Практически в каждом доме имеется набор инструментов и приспособлений домашнего мастера, состоящий из всякого рода отверток, плоскогубцев, дрели, кусачек, пинцетов, который после каждой поломки, каждой починки обновляется дополнительными приборами.

Содержание этой статьи

• Изготовление трубогиба своими руками, чертежи.
  • • Принцип действия трубогиба, видео:
• Трубогиб ручной гидравлический

Одним из подобных инструментов, наиболее часто используемых в секторе частных домов, является трубогиб, который предназначен для сгибания труб и металлических листов. Это приспособление можно приобрести и на рынке, но обойдется это гораздо дороже, чем изготовить трубогиб для профильной трубы своими руками при помощи инструкций или чертежей.

Смотрите также статью о котлах на твердом топливе.

Для начала определимся с областью применения труб, для того чтобы решить для себя, действительно ли необходим самодельный трубогиб в хозяйстве. Трубы часто применяются при изготовлении и монтаже:

• оград;
• теплиц;
• мебели для сада;
• скамеек, павильонов, беседок;
• козырьков, навесов и др.

Если вам приходится иметь дело с такого рода работами, вам, наверняка, известно, что при этом часто приходится сгибать профильные трубы. В этом деле вам и поможет трубогиб, который может согнуть трубу до 180 градусов.

Разберем виды трубогибов по типам приводов:

• ручной – применяется для работы с маленькими диаметрами;
• гидравлический – подразделяется на ручной и стационарный. Этот вид профессионального трубогиба чаще всего работает от электросети. Способен согнуть трубы диаметром до 3 дюймов;
• электромеханический – с его помощью можно задать точный угол и радиус сгиба. Также он позволяет менять формы тонкостенных труб, не деформируя при этом внутренний профиль.

Изготовление трубогиба своими руками, чертежи.

Необходимое:

• труба;
• упор;
• ролики;
• лебедка;
• болгарка;
• сварочный аппарат.

Для начала отрезаем от трубы кусок и свариваем его к оставшемуся более длинному куску трубы таким образом, чтобы получилось что-то вроде швабры.

Далее на горизонтальной части закрепляются лебедка и один из роликов, совпадающий по диаметру с трубой, при помощи цепи. На вертикальной части нашей “швабры” крепится второй такой же ролик.

При необходимости сгиба, трубу нужно расположить таким образом, чтобы один ее конец был зажат между роликами, а второй – лег на лебедку. Движение лебедки и производит процесс изгиба.

Вас заинтересует эта статья — Экран на батарею отопления своими руками.

Это устройство позволяет гнуть трубы, в том числе и профильные, небольшого диаметра – до 20 мм.

Принцип действия трубогиба, видео:

Трубогиб ручной гидравлический

Наиболее часто используемый вид данного приспособления является трубогиб ручной гидравлический.
Основной частью, выполняющей силовую функцию, является гидравлический цилиндр. В его верхней части находится отверстие с пробкой для масла.

Работу по сгибанию выполняет выдвигающийся шток цилиндра.

Для того чтобы гидравлический трубогиб не изнашивался, нужно следить за уровнем масла и периодически очищать все детали от грязи и пыли, а также их смазывать.

★★★★★
