Как устроена стиральная машина: схема и принцип

Обычно пользователя не интересует схема устройства стиральной машины-автомат. Но если вдруг намечается ремонт техники, то приходится разбираться. Выполнить самостоятельную диагностику или замену деталей можно, только поняв, как работают и где находятся узлы СМА.

Почти все стиральные машинки с фронтальной загрузкой устроены одинаково, за исключением расположения некоторых деталей.

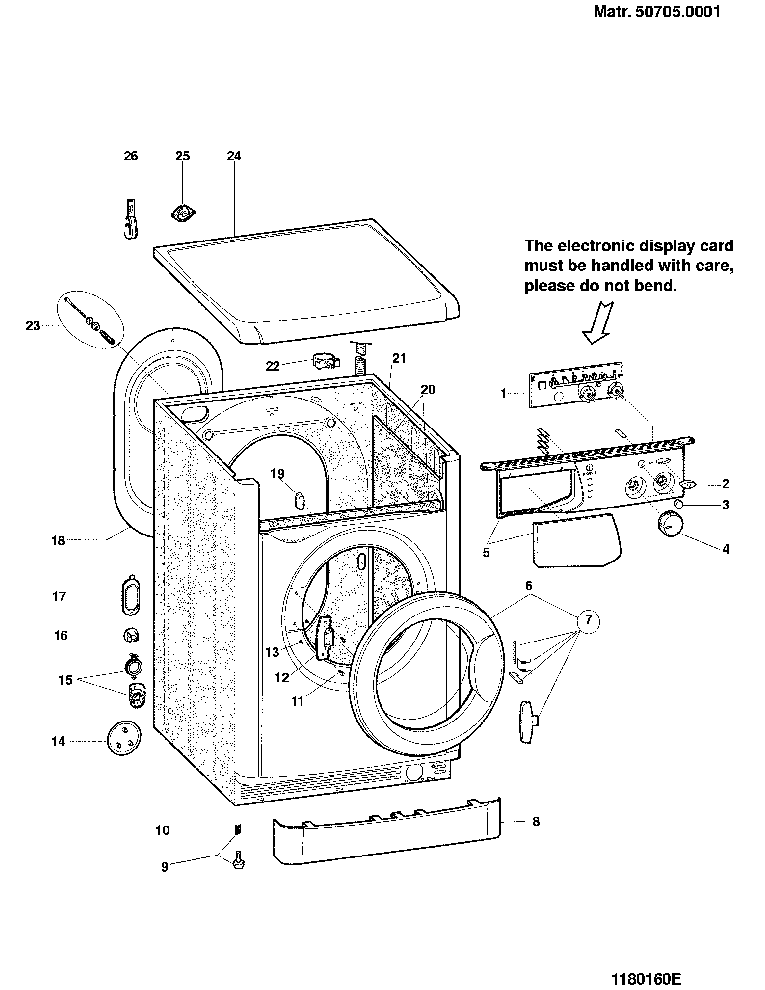

Внутреннее строение стиральной машины

Перед тем, как взяться за ремонт, ознакомьтесь с принципом устройства современной стиральной машины.

Устройство бытовых стиральных машин одинаково, будь то модели с вертикальной или фронтальной загрузкой. Вне зависимости от марки («Индезит», LG, «Самсунг», «Бош») все детали спрятаны в металлическом корпусе. В основу корпуса входят: передняя, задняя, верхняя крышки, основание. Тип загрузки определяет расположение люка – горизонтальное или вертикальное.

Внутреннее устройство автоматической стиральной машины состоит из деталей и узлов, которые отвечают за ту или иную функцию. Рассмотрим подробнее каждую деталь.

Техническое устройство стиральной машины

Начнем с самого главного – «мозга» стиралки.

Управляющий модуль и элементы электроники

Электронный модуль управляет всеми деталями в машине. Он подает сигнал к запуску или выключению через проводку, которая соединяет плату и узел СМ.

Все программы, режимы и функции контролируются и выполняются модулем. Поэтому, если один из его элементов выходит из строя, может перестать работать любая часть машины. Для того чтобы выполнять определенные задачи: правильно залить воду в бак, контролировать обороты двигателя при стирке и отжиме, у блока управления есть «помощники».

Прессостат

Прессостат или датчик уровня контролирует количество воды в баке. Он выполняет работу, измеряя давление в баке. После чего отправляет сигнал электронному модулю. Управляющий блок, в свою очередь, подает команду входному клапану о прекращении забора воды.

Клапан забора воды

В зависимости от типа, клапан может иметь от одной до трех катушек. На эти катушки подается напряжение, благодаря чему мембрана клапана открывается и запускается. Как только блок подал команду – мембрана открывается и ведется набор воды в бак. После прекращения подачи электричества на катушки мембрана закрывается.

Тахогенератор

Именно таходатчик помогает электронному блоку регулировать обороты мотора. Ведь для каждой программы стирки либо отжима требуется различная скорость вращения барабана.

Датчик температуры

Строение ТЭНа в современных моделях «Аристон», «Занусси», «Ардо», «Электролюкс» предусматривает наличие термистора. Прибор представляет собой металлическую трубку, которая устанавливается в корпусе нагревателя.

Термистор определяет степень нагрева воды, посылая сигнал модулю. Главный блок отключает нагреватель, когда температура воды поднимается до нужного уровня.

Другие элементы

Это проводка, панель управления, командоаппарат, индикаторы. Все то, что позволяет управлять, задавать режимы и программы в стиральной машине.

Исполняющие детали

Устройство стиральной машины-полуавтомат и автомат предусматривает наличие исполняющих узлов. Электронный блок дает команду деталям, после чего они начинают работать.

Электродвигатель

Двигатель в стиралке способствует вращению барабана на разных оборотах.

В современных машинах установлены моторы с прямым приводом. Это инверторные двигатели, которые крепятся к барабану. Они более эффективные, мощные и бесшумные. Их конструкция надежна, поэтому ломаются такие моторы очень редко.

Зачастую встречаются коллекторные двигатели. Они передают обороты барабану за счет приводного ремня.

Коллекторы устроены просто: их конструкция содержит статор, ротор и щетки. Электрические щетки выполняются из мягкого материала, поэтому часто им требуется замена в результате износа.

Электрический нагреватель (ТЭН)

Служит для нагрева воды в баке. Каждая программа стирки требует различной температуры воды. Электронный блок посылает заданный сигнал ТЭНу, после чего выполняется нагрев. Термостат контролирует температуру и после достижения заданных показателей посылает модулю сигнал.

Как заменить ТЭН в случае неполадки, читайте в предыдущих статьях.

Устройство блокировки люка

Это электронный замок дверцы. Вручную вы закрываете только механический замок дверцы. При запуске программы слышится щелчок, который говорит о блокировке люка. Только после этого начинается забор воды.

Узнайте, как заменить УБЛ в стиральной машинке.

Сливной насос

Помпа позволяет откачивать воду из бака после стирки, полоскания. Бывают синхронные и асинхронные насосы.

Из чего состоит помпа? Изнутри ее конструкция одинакова: мотор, крыльчатка. Сверху располагается улитка, к которой подсоединяется сливной патрубок, шланг.

Чаще всего насос ломается из-за попадания посторонних предметов. Если во время стирки из кармана выпали монеты, потом они могут попасть в слив. Забиваются фильтр, шланг, патрубок и сама помпа. Читайте, как ее почистить.

Конструкция бака

Бак может быть выполнен из стали или пластика. Из последних разработок – бак из полиплекса. В зависимости от производителя стиралки («Атлант», «Канди», «Вирпул» и другие) он может быть:

Разборным. Две половинки скрепляются шурупами.
Неразборным. Две части герметично склеены.

К баку подключены различные элементы и выводы. Рассмотрим их подробнее.

Амортизаторы

Демпферы или амортизаторы – это детали, которые погашают колебания при работе СМА. Демпфер прикрепляется к нижней части бака и к корпусу стиралки. При сильном отжиме бак не будет подпрыгивать и биться о стенку.

Пружины

Пружины удерживают бак сверху и выполняют ту же функцию, что амортизаторы. Верхний крючок пружины закрепляется за корпус, нижний – за часть бака.

Шкив

Если в стиральной машине установлен двигатель с ременным приводом, тогда к баку крепится шкив. На него надевается ремень, передающий обороты мотора. Шкив вращается вместе с барабаном. Закреплен мощным болтом по центру.

Противовесы

Тяжелые блоки делаются из бетона или пластика. Соединяются они болтами с внешней частью бака для восстановления баланса.

Со временем противовес может разрушаться из-за сильной вибрации. Но чаще всего ослабляются их крепления, которые можно затянуть потуже.

Барабан

Находится внутри бака, выполняется из нержавеющей стали. У него цилиндрическая форма, имеется отверстие спереди для загрузки белья. Задняя часть служит для соединения с крестовиной и баком. Внутри вся поверхность барабана перфорирована, что позволяет сливать воду.

Остальные детали

Осталось разобраться с мелкими элементами, которые служат для удобства стирки и автоматизации процесса.

Лоток-дозатор

Лоток делится на несколько частей (обычно три). В одну из них засыпается порошок для основной стирки, во вторую – для предварительной. Третий отсек служит для жидких средств и ополаскивателей.

Лоток помещен в бункер, к которому подведены шланги от входного клапана. Через них в отсеки поступает вода для забора порошка.

Резиновая манжета

Уплотнительная резина расположена на люке и служит для герметизации двери. Одна часть резины крепится на корпусе, другая прикреплена к баку хомутами.

Шланги и патрубки

Заливной шланг устанавливается на входном отверстии для подачи воды. Другая его часть крепится к корпусу.

Сливной шлаг крепится к насосу и канализации.

Патрубок установлен от бака до насоса. Вода, сливаясь из бака, поступает в патрубок, а оттуда – в насос.

Есть заливной патрубок, который подает воду в бак из водопроводной системы.

Как видите, конструкция стиральной машины довольно сложная и предполагает массу деталей и компонентов. Если предстоит ремонт, стоит досконально разобраться, как эта техника устроена, чтобы облегчить разборку, сборку и сами ремонтные процедуры.

Более детальную информацию о каждой модели стиральной машины можно узнать в инструкции.

Устройство и принцип работы стиральной машины

Бытовые автоматические стиральные машины могут иметь фронтальную или вертикальную загрузку. Обе имеют свои плюсы и минусы, свои конструктивные и функциональные особенности. Но общей принцип работы и элементы машин практически идентичны.

Внутри корпуса машины, представляющего собой металлический каркас с крышкой, основанием, передней панелью и задней стенкой, находятся все узлы и агрегаты. Помимо основных деталей, имеющихся в каждой стиральной машине, также, в зависимости от модели, могут присутствовать дополнительные устройства (например, датчики вибрации или протечки). Если вам понадобиться ремонт стиральной машины в Саратове или Энгельсе позвоните в нашу фирму. Мы произведем его максимально быстро и качественно.

Устройство стиральной машины

Кратко рассмотрим основные составные части, без которых функционирование стиральной машины невозможно.

Бак стиральной машины изготавливается из нержавеющей стали или высокопрочного пластика. Состоит из двух половин, стянутых хомутом или болтами, что очень удобно для проведения обслуживания и ремонта. Однако, в последнее время их стали делать неразборными, вследствие чего они не подлежат ремонту.

Барабан представляет собой цилиндр из нержавеющей стали со множественной перфорацией. Через большое круглое отверстие во фронтальной части осуществляется загрузка белья, а на обратной стороне находится крестовина с закрепленным на ней валом. Внутри барабана находятся ребра – бойники, способствующие перемешиванию белья.

Фронтальный противовес устанавливают на бак для компенсации дисбаланса во время стирки и отжима. Их вес, форма и материал в разных моделях различны.

Противовес – это тяжелый блок, который изготавливается из бетона или пластика. Недостатком бетонных противовесов является то что со временем они крошатся и разрушаются. Но не смотря на это намного чаще возникают проблемы с креплением противовесов – они разбалтываются, и разрушается посадочное место болтов.

Электродвигатель привода барабана, закрепленный в нижней части бака стиральной машины, необходим для вращения барабана. Самый распространенный — коллекторный двигатель. Также встречаются стиральные машины с асинхронным трехфазным двигателем и бесколлекторным двигателем (только в машинах с прямым приводом, обычно стиральные машины марки LG). В случае если стиральная машина с прямым приводом, то двигатель расположен не в нижней части машины, а крепится непосредственно к задней стенке барабана.

Ремень привода барабана необходим для передачи к барабану от электродвигателя крутящего момента. Обычно материалом из которого изготавливают приводные ремни для стиральной машины является резина, но также встречаются такие материалы как нейлон, неопрен и полиуретан.

Основные типы приводных ремней:

— «3 L» стиральные машины зарубежного производства

— «J» для крупногабаритных машин

— «H» для малогабаритных машин

— «Z» стиральные машины отечественного производства

Ведомый шкив барабана – колесо, закрепленное на валу барабана. через него передается движение ремня привода. От его диаметра зависит максимальное количество оборотов при отжиме.

Практически всегда шкив стиральной машины отлит из хрупкого материала — сплава алюминия. На валу барабана шкив фиксируется шлицевым соединением -винтом крепления.

амортизатор стиральной машины

Амортизатор и пружины подвески служат для погашения колебаний бака. Амортизатор одной стороной крепится к основанию машины, а другой стороной – к баку. При неисправной амортизации бака увеличивается скорость износа подшипников и пружин, страдает манжета, протирается приводной ремень, а в результате и электродвигатель. Амортизационное гашение осуществляется по средствам преобразования возвратно-поступательного движения поршня внутри цилиндра в тепловую энергию. Прокладка амортизатора пропитана невысыхающей смазкой повышенного трения. Обратный ход поршня осуществляется возвратной пружиной.

пружина стиральной машины

Пружины закреплены сверху, бак подвешивается на них к корпусу. Количество и пружин, и амортизаторов обычно составляет 2-4. Жесткость пружин и характеристики амортизаторов подбираются так, чтобы максимально компенсировать вибрации, возникающие при вращении барабана с бельем.

Термоэлектрический нагреватель (ТЭН) преобразует электрическую энергию в тепловую, благодаря чему осуществляется нагрев воды. ТЭН стиральной машины позволяет самостоятельно нагревать воду до нужной температуры, а в некоторых моделях, участвует и в сушке белья. Обычно мощность термоэлектрического нагревателя- от 800W (Вт) до 2200W (Вт). Многие нагревательные элементы имеют посадочное место для датчика температуры воды, иногда датчик температуры установлен независимо в баке.

Реле уровня воды (прессостат) контролирует уровень воды и коммутирует электрические цепи ТЭНа и электромагнитного клапана. Прессостат выглядит как цилиндрический короб с контактами-переключателями и клеммами. К нему подходят провода и трубка давления, идущая от резервуара высокого давления. Уровни срабатывания — до 500 мм водного столба, обычно есть регулировка. В датчик уровня воды в случае, если водяной столб набрал нужную высоту поступает давление, тем самым электронный модуль стиральной машины реагирует на это изменение и запускает следующий цикл стирки.

Заливной электромагнитный клапан стиральной машины располагается между шлангом подачи воды и бункером дозатора. Он регулирует количество воды, поступающей в машину. Клапана залива бывают 90 и 180 градусов. Заливной клапан, помимо разделения по расположению отводов подразделяется также на количество этих отводов от 1-го до-4-х, и, соответственно, электромагнитных катушек. Клапан с четырьмя отводами обычно применяется на стиральных машинах с функцией сушки.

бункер дозатор стиральной машины

Бункер дозатора – пластиковый короб, к которому подключается один или несколько патрубков. В его верхней части находятся каналы со множеством отверстий, через которые поступает вода, вымывающая стиральный порошок.

Дозатор моющих средств – находящаяся внутри бункера выдвижная ячейка, имеющая 1-5 отделений для моющих средств. Каждое отделение пронумеровано или обозначена определенным символом, соответствующим еее назначению.

убл стиральной машины

Устройство блокировки люка (УБЛ) – электромеханическое устройство, которое не позволяет запустить процесс стирки с открытой дверцей. Самые распространенные УБЛ – с термоэлементом. Термоэлемент нагревает бипластину, которая в свою очередь замыкает контакты и дверь блокируется. Именно по этой причине дверь стиральной машины не открывается даже после завершения цикла стирки — необходимо чтобы остыла бипластина. В стиральных машинах предыдущего поколения использовалось УБЛ, имеющее своей основой механику. Чтобы открыть дверь было необходимо нажать на кнопку таймера, в современных машинах всеми процессами управляет электронный модуль.

Манжета люка – резиновый уплотнитель, обеспечивающий герметичность стиральной машины. Ее внешняя часть закрепляется на корпусе машины, а внутренняя крепится к баку с помощью хомута. Манжета обеспечивает эластичное соединение подвижного бака с корпусом машины.

Манжеты люка бывают двух типов:

Манжеты люка расположена между баком и передней (при фронтальной загрузке) или верхней (при вертикальной загрузке) стенкой корпуса.

помпа стиральной машины

Сливной насос (помпа) откачивает воду из бака во время всех этапов стирки. Он состоит из моторчика с крыльчаткой и «улитки», к которой подсоединяются сливной шланг и различные патрубки.

Типы насосов:

Насосы синхронные с магнитным ротором они имеют синхронную скорость вращения ротора.

Насосы с асинхронным двигателем и короткозамкнутым ротором (в данный момент сняты с производства).

Вывести его из строя сливной насос ( помпу) способен любой твёрдый предмет, который обычно забывают в карманах одежды, например монета или какой ни будь гвоздь. Перед стиркой обязательно проверяйте карманы, а после стирки чистите фильтр, эти две процедуры смогут действительно продлить срок службы сливного насоса вашей стиральной машины.

Сливной шланг стиральной машины, изготовленный из гофрированного пластика, отводит воду из машины в канализацию. В среднем длинна сливного шланга от 1 м до 4 м. Желательно установить стиральную машину так, чтобы длина сливного шланга была не более 1,5 метров.

Шланг может быть оснащен одним или двумя фитингами для резьбового подсоединения к другим узлам и аппаратам.

Патрубок слива воды

Патрубок слива воды, изготовлен из резины с гофрами подсоединяется к отверстию для слива воды. Внутри него расположен «эко-бол», препятствующий попаданию в сливную систему стирального порошка.

Воздушная камера, соединенная с патрубком слива, необходима для корректной работы прессостата. Представляет собой пластиковый цилиндр с небольшим штуцером.

Электронный блок управления контролирует работу всех электрических деталей. В процессоре ЭБУ заложена программа управления процессом стирки.

Панель управления дает возможность пользователю выбрать программу и дополнительные функции стирки. Она передает данные основному блоку управления. В некоторых стиральных машинах ЭБУ и панель управления соединены в единое устройство.

Наша фирма занимается не только заменой, а непосредственно ремонтом электронных модулей стиральной машины, в том числе мы восстанавливаем прошивку модулей.

В нашей фирме вы можете заказать ремонт стиральной машины на дому в Саратове и Энгельсе

Принцип работы стиральной машины

Пользователь загружает белье в стиральную машину и выбирает программу стирки. После нажатия кнопки «пуск» срабатывает устройство блокировки люка и начинается непосредственно процесс стирки.

1 этап. Включается двигатель, скорость вращения которого регулирует таходатчик. Из бункера дозатора всасывается смесь воды и моющего средства. Одновременно с этим в бак заливается холодная вода, количество которой определено программой стирки. На этом этапе происходит замачивание белья.

2 этап. Включается ТЭН, нагрев которого также регулируется датчиком. Происходит процесс основной стирки, параметры которого задаются выбранной программой.

3 этап. Стиральная машина подает сигнал на помпу, вода сливается, затем производится отжим. Прессостат подает сигнал о том, что в баке нет воды, после чего происходит ее набор и полоскание белья.

4 этап. Слив воды после полоскания и короткий отжим. Этот этап повторяется 3-4 раза.

5 этап. Окончательный отжим на высоких оборотах, одновременно с которым происходит откачивание воды. После завершения этого этапа на УБЛ подается сигнал о завершении и люк разблокируется.
