Бани чертежи: типовые чертежи и схемы конструкций

типовые чертежи и схемы конструкций

Баня — популярное и, не побоимся этого слова, модное направление в повседневной жизни современного человека. Очень приятно построить баню своими силами. И даже, если нет возможности от начала и до конца сделать это самостоятельно, то как минимум своими силами необходимо разработать проект бани. Кому же, как ни самому необходимо заложить основу будущего строения. Хотя бы на бумаге.

Оглавление

Для чего нужен

Согласно норм действующего отечественного законодательства, баня отнесена к вспомогательным хозяйственным постройкам, при возведении которых, для обеспечения личных потребностей, обособленное разрешение не требуется. Если постройка бани преследует коммерческие цели, то там ситуация кардинально отличается, но мы рассмотрим вариант индивидуальной застройки под личные нужды.

Если разрешение не требуется, то нет прямой необходимости в разработке проекта. Это в теории. На практике же проект нужен, и причин тому несколько:

• Он позволяет предварительно визуально оценить будущую постройку, отыскать в ней сильные и слабые стороны;
• Предварительный план бани поможет рационально разместить во внутреннем объеме все необходимые элементы, заложить их на стадии проектирования, согласовав и увязав в единой системе;
• Поможет предварительно рассчитать необходимое количество стройматериала, для ее возведения, составить смету будущего строительства;
• Грамотно воспроизведенный чертеж помещений даст возможность достаточно точно оценить трудозатраты при возведении, оценить свои собственные силы и подсчитать привлеченные.

При нынешнем уровне развития технологий и доступности информации готовые проекты бань можно либо заказать в специализированных проектных организациях, либо подсмотреть на бескрайних просторах Всемирной Паутины. Однако, разработать самостоятельно вполне по силам каждому. Почему бы не попробовать.

Определяемся с техническим заданием

Проекты предусматривают предварительную проработку технического задания. То есть необходимо сразу определиться с ориентировочной площадью всех помещений бани, в пределах ее периметра в одноэтажной конфигурации или поэтажной, если строение бани будет выполнено в нескольких уровнях.

На уровне тех задания определяются источники водоснабжения, системы отведения и утилизации сточных вод, наличие бассейнов, основные материалы для возведения стен и обустройства кровли и прочие принципиальные моменты. После того, как техническое задание сформировано можно в более детальном формате, на уровне, который определяет принятая конструкция, приступать к более подробному прикладному проектированию.

Разрабатываем фундамент

Исходя из заложенной  в техзадании общей конструкции будущей бани проектируется фундамент, который, помимо всего прочего, должен учитывать и несущую способность грунта на строительной площадке. Наиболее часто применяемые, следующие виды:

• Ленточный фундамент — отличается хорошей несущей способностью даже на слабых грунтах, достаточно рационально распределяет нагрузку даже под зданиями имеющими два этажа. Однако требует приличного объема земляных работ с утилизацией вынутого грунта и закладки бетонного, часто армированного массива с последующим созреванием в пределах 30-ти календарных дней. Дорого, но долговечно и надежно;
• Столбчатый фундамент — при определенных условиях является доступной альтернативой ленточному, но требует выемки грунта и закладки монолитного или сборного железобетона в гораздо меньших объемах. В ключевых точках закладываются на достаточную глубину металлические или асбестоцементные трубы, которые впоследствии бетонируются и перевязываются по периметру облегченными бетонными конструкциями. Надежно выполняет свои функции под небольшими строениями. Строение, базирующиеся на таком фундаменте должно предусматривать достаточно легкую конструкцию;
• Винтовой фундамент — отличается быстрым монтированием, которое может осуществляться практически круглогодично. Не требует проведения землеройных работ. Нет необходимости во времени созревания, как в случае с монолитными из бетона.

Техническое задание, как правило, предусматривает организацию простого бутобетонного фундамента. На подошву котлована засыпается песок, проливается водой и трамбуется, далее укладывается щебень фракции 20-60 мм и так же трамбуется. Песок выполняет роль демпферной подушки.

После этого на подушку выливается монолитный бетон с выходом по опалубке оголовья основания примерно на высоту 100-120 мм. Проект строительства, в обязательном порядке предусматривает обработку фундамента печи и основного фундамента гидроизоляционными материалами в сфере общепринятых норм.

Внимание! Расстояние между уровнем чистового пола и уровнем фундамента должно составлять 60-80 мм. Для набора номинальной прочности свежеуложенный бетон должен вызреть в течении 21 дня.

Основные помещения

Баня часто состоит из предбанника, парной, моечной, санузла и комнаты отдыха.

Предбанник

Функции предбанника:

1. Буферная климатическая зона, которая выравнивает резкий температурный переход от наружной до температуры в бане.
2. Хранилище дров, в котором часто производится их досушивание.
3. Раздевалка и место хранения одежды.
4. Очень часто предбанник совмещает в себе функции и комнаты отдыха.

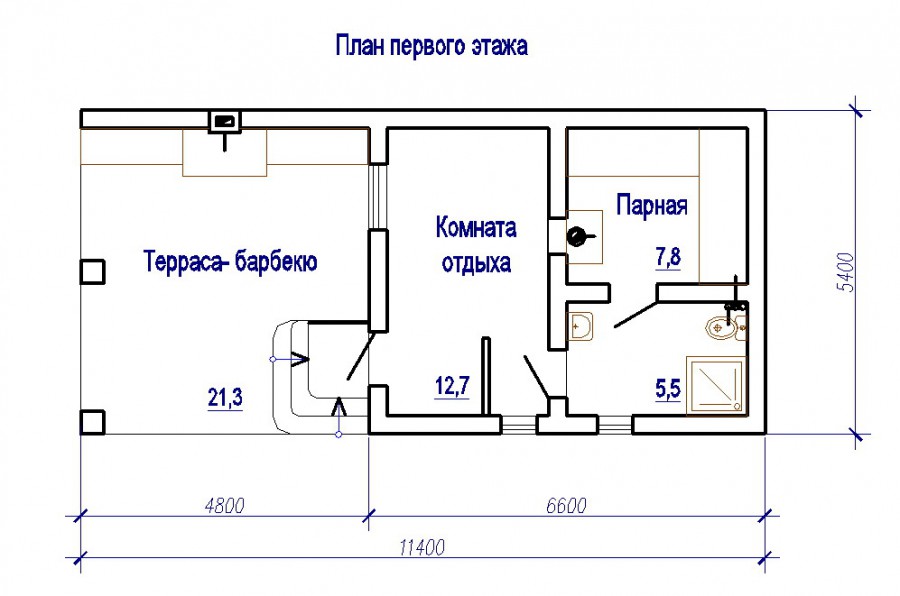

Наиболее распространенные чертежи бань, с которыми приходится сталкиваться предусматривают совмещение основных функций предбанника с функцией комнаты отдыха. В таком случае, его площадь должна быть в 2-2,5 раза больше площади парной.

Для получения естественного освещения оконные проемы рационально располагать с западной стороны. Высота их нижней кромки должна быть в районе 1000-1200 мм от уровня пола. Дверной проем разумно расположить с южной стороны и его размеры должны быть стандартными, в пределах 800×1850 мм. с открыванием двери наружу.

Парная

Общепринятые и проверенные временем и практикой схемы предусматривают расчет площади парной комнаты из расчета 1 кв.

м. на одного человека. Полезная площадь очень сильно зависит от того каким образом посетители парной будут принимать процедуры: сидя, лежа, полулежа.

Исходя из минимальных требований, парная, рассчитанная на одновременный прием трех человек, которые будут париться сидя должна иметь размеры 1500×2000 мм. Разрабатываемая схема бани, должна учитывать не только полезную площадь, но и всю площадь парного отделения, в котором будет располагаться печь, ее ограждение, проходы к полкам и прочее. Практика показывает, что самый большой объем занимает каменная дровяная печь.

Важно! В случае использования металлической печи следует располагать ее на расстоянии не менее 1000 мм от стены помещения. Кроме этого наружные стенки такой печи должны быть ограждены каменной кладкой, которая будет препятствовать получению ожогов от прямого контакта с ее поверхностью.

Кроме этого, схемы парного отделения должны учитывать следующие технические моменты:

1. Материал обшивки стен и потолка. Отталкиваясь от его теплофизических особенностей, можно будет рассчитывать степень глубины теплоизоляции помещения и применение специальных конструктивных приемов по улучшению ее эффективности.
2. Обустройство вентиляционной системы. Как правило, ее функции выполняет вентиляционный короб. Вентиляция надежно работает при помощи двух каналов: вытяжным и приточным, разнесенными по высоте. Сечение вытяжного канала не должно быть меньшим, чем приточного. Выполнение такого требования позволит избежать негативного явления, как «опрокидывание вентиляционной струи». В иных условиях вентиляционный короб может заменить распашное окно с двойным остеклением с размером проема не менее 370×350 мм. Для эффективной работы по воздухообмену оно должно располагаться на стене, противоположной печи. Желательно с западной стороны для более качественного использования естественного освещения.
3. Также дверной проем, который стоит запроектировать с высоким порогом. Такая естественная отсечка будет препятствовать «подтеканию» под дверь холодного воздуха и создания эффекта «негативной конвенции» и снижения общей теплоэффективности парного помещения. Дверной проем, по устоявшейся практике имеет размеры 1600×750 мм. Даже оригинальные бани, как правило имеют дверь, открывающуюся наружу.
4. Не нужно предусматривать совмещение парного и моечного помещения. Это прямой путь к снижению качества пара. Нерациональному повышению влажности и снижению температуры. Как вторичные последствия такого решения можно отметить и повышенный расход топлива для компенсации нарушения общего водно-температурного баланса в парной.

Моечное отделение или душевая

Как мы уже отметили такое помещение должно быть обустроено отдельно и иметь, выделенный объем в общей запроектированной системе. Баня, план которой предусматривает оборудование купелью или бассейном может иметь их в моечном отделении. Тогда его общая площадь на порядок возрастает.

При минимальных потребностях, рассчитанных на трех человек площадь моечной должна составлять порядка 2000×2000 мм. Этого достаточно для размещения емкостей с горячей и холодной водой и принятия водных процедур. Окна должны быть предусмотрены на высоте от уровня пола не менее 1550 мм, что на порядок снизит опасность возникновения сквозняков.

Оконный проем должен быть в 1,5 раза большим по сравнению с аналогичным проемом в парильном отделении. Остальные требования аналогичны: двойное остекление, размещение по сторонам света для эффективного использования естественного освещения и прочее. Проект может предусматривать оснащение моечной душевым отделением. В таком случае, под душ должен быть отведен отдельный участок размером порядка 950×950 мм и более.

Внимание! В моечном отделении дверной проем имеет несколько большие размеры по сравнению с парной. Он составляет показатель 1800×800 мм. Это обусловлено более мягкими требованиями по теплоэффективности помещения и более жесткими по удобству пользования и комфорту передвижения в целом. Порог, однако, должен быть запроектирован высоким.

Санузел

Иные вспомогательные помещения

Баня может содержать и иные помещения, которые несут не основные, а дополнительные функции. Это могут быть комната отдыха со спальными местами, бильярдная и прочие. Естественно, следует учитывать тот факт, что достаточно легко запроектированные помещения, в дальнейшем, по мере практической реализации проекта потребуют значительного количества финансовых средств.

Словечко от Бывалого! Очень интересным является использование печки-каменки двойного назначения. Топка печки, оформленная как камин находится в комнате отдыха, а не проточная каменка — в парном помещении. При этом не стоит забывать, что вариант непроточной каменки может быть реализован только в варианте со стальной печью, которая имеет необходимые характеристики по теплопередаче.

Общая компоновка бани в пределах участка

Строения должны соответствовать ключевым принципам в пределах компоновки на территории участка:

• Расстояние от бани до жилого дома должно составлять не менее 10 м. С одной стороны это непреложное требование правил пожарной безопасности, с другой — обеспечивает нормальное дымоотведение во время протопки банной печи при различных погодных условиях;
• Расстояние от забора до строения бани должно быть не менее 3 м. Это условие позволит обеспечить доступ пожарного расчета ко всему периметру строения бани во время возникновения форс-мажорных обстоятельств, проще говоря — пожара;
• Строение бани, расположенной на берегу естественного водоема. Должно отстоять от него на расстоянии порядка 15 м.

Проект традиционной русской бани из бревна

• Бревно окоренное. При таком типе предварительной обработки грубо снимается лишь кора и то не везде. Это способ предварительной обработки очень быстрый, однако, имеет ряд недостатков. Например, в местах, где кора не снята, как правило, скрываются вредители, потом помещение такой бани внутри требует дополнительного облагораживания и отделки;
• Бревно скобленное. Это более углубленный, хотя и достаточно примитивный вид обработки, во время которого специальным режущим инструментом снимается верхний рыхлый слой древесины — луб. Вместе с ним удаляются все изъяны, которые присущи окоренному бревну. Такие строения в большей степени восприимчивы к обработке защитными материалами и в гораздо большей степени долговечны. Сохраняют все очарование классической традиционной бани под старину;
• Бревно строганное. При таком виде обработки уже возможно использование электроинструмента с ротационными ножами, с помощью которых снимается глубокие слои древесины. Схема постройки которой основана на применении такого материала имеет одни из самых высоких показателей термоизоляционных свойств. Помимо этого строганное бревно очень хорошо отзывается на применение защитных составов;
• Лафетированное бревно. Со ствола снимаются две противолежащие кромки, в результате чего образуются хорошо сопрягающиеся площадки между соседними элементами. Этот материал отличает высокая степень укладки элементов при монтаже. Построить баню, проекты которой основаны на применении лафетированного бревна непросто, ввиду высоких затрат труда на подготовку качественных и хорошо сопрягающихся площадок;
• Оцилиндрованное бревно. Имеет самый привлекательный внешний вид. Все элементы одинаковые, стандартизированные размеры. В кустарных условиях такую обработку провести невозможно, потому что требует применения достаточно сложного промышленного оборудования. Поверхность такого материала отлично обрабатывается защитными материалами на большую глубину, что обеспечивает долгий срок эксплуатации таких сооружений.

Применение клееного бруса

1. Сохраняются все традиционные качества древесины.
2. Все элементы имеют отличные геометрические и линейные показатели.
3. Такой материал не склонен к деформациям в неблагоприятных погодных условиях.
4. Клееный брус отлично обрабатывается защитными материалами на большую глубину массива древесины, что обуславливает его долгосрочное использование в условиях открытой атмосферы.

Кирпичные бани и их особенности на стадиях проектирования

Кирпичная баня имеет как достоинства, так и недостатки. Начнем с хорошего:

• Кирпич очень долговечный материал. Использование облицовочного кирпича исключает проведение отделочных работ;
• Он обладает теплоизоляционными свойствами;
• Его использование позволяет реализовать самые сложные и изящные для бани проекты;
• Не подвержен гниению, разбуханию, поражению вредителями и микроорганизмами.

Теперь несколько ложек дегтя:

• Баня построенная из кирпича более дорогостоящая, по сравнению с деревянной;
• Требует применения продуманной системы вентиляции и надежной пароизоляции, во избежание конденсирования влаги и отсыревания кладки;
• Высокая нагрузка на фундамент;
• Внешний вид кирпичной бани проигрывает бревенчатой в традиционном понимании.

Проекты бань из строительных блоков

Шлакоблок

В качестве наполнителя имеет, как правило, гранулированный шлак, полученный путем гашения водой горячего доменного. Не совсем благополучный материал в плане экологической безопасности. Хорошие прочностные характеристики, долговечность и теплоизоляционные качества.

Большим плюсом выступает возможность самостоятельного изготовления шлакоблоков при минимальном наборе оборудования и технологических навыков. Возведение стен из такого материала проще, чем кирпичная кладка. Ввиду достаточно высокого удельного веса требует хорошего фундамента. Абсолютно не горюч. Отличается умеренным водопоглощением.

Газобетон

Инновационный материал, который отличается теплоизоляционными характеристиками и малым удельным весом. Нагрузка на фундамент значительно ниже чем та, которая подразумевают использование кирпича, бетонита или шлакоблока. Отличается достаточно простым монтажом, удовлетворительно режется на более мелкие элементы.

Материал, дорогой, кроме этого возведение ряда отдельных секций имеющих радиусный профиль, например, арок, сопряжено с объективными трудностями.

Наименование изделия	Толщина, в мм.	Высота, в мм	Длина, в мм
Прямой блок	200 300 200	250 250 300	625 625 625
Блок с ручками и системой сопряжения паз-гребень	375 400	250	625
Прямой блок с ручками	300 375 400	250	625
Прямой газосиликатный блок с системой сопряжения паз-гребень	300 375 400	250	625
Прямой блок газобетонный перегородочный	150	250	625
Газоблок перегородочный унифицированный	100	250	625
U-образный блок для перемычек и монолитных поясов	200 300 400	250	500

Баня и дача

В чем секрет:

• При незначительно возрастающей нагрузке на фундамент и неизменной его площади, полезный объем бани вырастает на 70-75%;
• Оптимальный угол наклона крыши должен составлять ориентировочно 50-60 градусов, тогда подкровельное пространство используется наиболее рационально;
• Использование винтовых лестниц и лестниц с разворотной площадкой, которые предусматривает грамотно обработанный проект бани для дачи, позволяют минимизировать потери пространства первого этажа;
• Размеры земельного участка в 6 соток, при этом, необлагаемого налогом — прямой и эффективный путь рационального и здравого использования территории.

Баня с террасой

Терраса — это примыкающая к основному строению площадка, имеющая кровлю и выполненная из одного строительного материала вместе с основным зданием. Она может быть открытой или закрытой, с максимально возможной площадью остекления. Вариант использования определяется теплым временем года. Проект, которой предусматривает наличие террасы имеет ряд конструктивных особенностей, которые необходимо учитывать:

1. Фундамент бани не должен иметь жесткой связи с фундаментом веранды. Это требование распространяется и на кровлю. Отсутствие жесткой связи позволит избежать деформационных нарушений в случае неравномерной просадки основного строения и террасы, обусловленной их разным весом.
2. Строение должно отражать различную высоту уровня пола основного сооружения и террасы. Так, очень часто уровень пола площадки возвышается над уровнем земли на 500-550 мм, в то же время уровень пола бани должен быть выше уровня террасы еще на 50-70 мм.

Важно! Расстояние в месте примыкания между баней и террасой должно быть в пределах 12-15 мм. Деформационный шов можно заполнить подходящим упругим герметиком и закрыть элементом декора подходящих размеров и конфигурации.

Заключение

На основании изложенного необходимо подвести итог и кратко резюмировать информацию. Проекты бань должны выполняться в единой системе, предусматривающей учет и анализ всех обстоятельств, условий, особенностей участка и иных вводных данных.

Именно такой подход позволит получить адекватные и объективные конечные данные и цифры калькуляции, отражающие ожидаемые финансовые затраты. В то же время, необходимо осознавать, что жизнь и ее реалии очень часто вносят в ход строительства коррективы, часто неожиданные и, порой неприятные. Это необходимо воспринимать как данность и уметь гибко и своевременно вносить изменения в план, согласно вновь сложившихся обстоятельств.

В любом случае, старая русская поговорка «Гладко было на бумаге — да забыли про овраги» актуальна и на сегодняшний день. Жизнь вносит свои коррективы — мы их преодолеваем.
