Байпас это что: Что такое байпас и как он используется в системах отопления. Жми! — Концессии и государственно-частное партнерство в ЖКХ

Содержание

Что такое байпас и как он используется в системах отопления. Жми!

Многим приходилось слышать, что для увеличения эффективности работы системы отопления надо монтировать байпас, но что он собой представляет, даже не догадываются. За этим красивым английским словом скрывается параллельный трубопровод основной системе отопления на определённом ее участке. Применяют байпас в том случае, когда требуется постоянно регулировать температурный режим на отдельно участке сети и для возможности поменять батарею отопления без отключения всей системы отопления. Для возможности производить регулировку, на байпас устанавливается соответствующая трубопроводная арматура.

Для чего нужен байпас

Что именно позволяет сделать установка байпаса в реальности? Например, если есть байпас счетчика индивидуального учета воды, то это позволит произвести его замену, не отключая при этом водоснабжение дома или квартиры. Тоже самое можно сказать и о циркуляционных насосах, интегрированных в систему отопления.

Наличие байпаса позволяет перейти на естественную циркуляцию в случае отключения электричества, когда насос перестает работать. Если байпас с регулируемым термостатом есть рядом с радиатором, то это позволяет не только устанавливать необходимый температурный режим, но и заменить отопительный прибор в случае его выхода из строя, не отключая при этом систему отопления полностью.

В основном, байпас — это элемент однотрубной системы отопления. Такая система имеет ряд преимуществ, из которых основное — недорогой монтаж, и большое количество существенных недостатков. Установка байпаса позволяет минимизировать недостатки однотрубной системы отопления. По своей конструкции байпас — это перемычка из трубы, соединяющая «обратку» с подающим трубопроводом. Устанавливается перемычка в непосредственной близости от радиатора и на ней монтируются два шаровых крана. Это позволяет перепускать горячую воду из подающей трубы в обратку, миную прибор отопления, тем самым производя регулировку температуры в комнате.

Монтаж байпаса

Монтаж перемычки

Монтаж перемычки требует соблюдения определенных правил:

по своему диаметру, труба байпаса должна быть меньше диаметром, чем подающая и обратная трубы. Связано это с законом гидравлики, когда вода минуя радиатор будет идти по пути наименьшего сопротивления;
установка должна осуществляться как можно дальше от стояка и в непосредственной близости от прибора отопления;
если планируется автоматическая регулировка, то вместо шаровых кранов необходимо установить терморегуляторы.

Для наглядности можно привести пример установки байпаса в однотрубную систему отопления загородного дома, преимущества и недостатки такой установки, правила проведения монтажных работ, и какая трубопроводная арматура при этом потребуется.

Установка циркуляционного насоса

В загородных домах, где система отопления работает автономно, в обязательном порядке требуется установка циркуляционного насоса. Это позволяет не только равномерно распределить теплоноситель по всей системе отопления, но и значительно сэкономить, так как на обогрев всего дома потребуется намного меньше времени, чем при естественной циркуляции.

Проблема заключается в том, что для работы циркуляционного насоса требуется наличие электричества, а учитывая, что на удаленных загородных участках могут постоянно наблюдаться его отключения, то возникают определённые проблемы с циркуляцией теплоносителя. Решить их позволяет простая установка байпаса. Главное, чтобы система работала продуктивно как с работающим циркуляционным насосом, так и без него — это установить байпас с соблюдением всех технологических требований.

Эффективная работа циркуляционного насоса возможно только в том случае, если он непосредственно интегрирован в систему отопления. При этом желательно устанавливать его в обратную магистраль и объясняется такое требование достаточно просто: дать возможность циркуляционному насосу отработать гарантийный срок эксплуатации. Нагнетающее устройство состоит из:

различных колец
уплотнителей
манжетов из резины

Если установку насоса произвести на подающую трубу, то под воздействием высоких температур, он очень быстро выйдет из строя, а на «обратке» температура теплоносителя на порядок ниже, что и позволяет ему проработать более длительный срок.

Хорошо известно, что чем меньше криволинейных участков в системе отопления, тем она работает эффективней. Поэтому установку циркуляционного насоса стараются производить на прямолинейном участке. Но это если нет байпаса. Если он есть, то в этом случае, теплоносителю придется преодолевать сразу три препятствия: запорную арматуру и два отвода. Это намного уменьшит циркуляцию теплоносителя, поэтому в однотрубной системе отопления с байпасом насос следует устанавливать непосредственно на трубу перемычку. Какая запорная арматура и расходные материалы в этом случае могут вам потребоваться?

Учтите, что теплоноситель по возможности должен проходить по прямолинейным участкам. Чем больше всевозможных фитингов в системе отопления, тем менее эффективно она работает. Это закон.

Теперь обратимся к такой ситуации, когда насос установлен на прямолинейном участке, а теплоноситель должен проходить естественным путем через байпас. В этом случае ему придется преодолеть два отвода и вентиль (задвижку), который отсекает байпас от магистрали. Для горячей воды сразу 3 препятствия на небольшом участке — это уж слишком. Циркуляция будет медленной, а значит, эффективность работы системы резко упадет.

Итак, решено — циркуляционный насос всегда нужно монтировать на участке байпаса. Что для этого необходимо из расходных материалов и запорной арматуры? В первую очередь — вентиля. Они бывают двух видов:

с запорным устройством в виде шара
с подвижным штоком

Кран с подвижным штоком имеет один существенный недостаток. У него диаметр седла вентиля почти в два раза меньше диаметра трубы отопления. Это служит преградой для теплоносителя и за счет этого происходит резкое снижение эффективности его циркуляции по трубопроводу отопления. Поэтому их установка в систему байпаса не практикуется.

Шаровые краны по своему диаметру точно совпадают с трубой отопления, но если ими долго не пользоваться, то они могут прикипеть и открыть их будет очень трудно, если вообще такая возможность будет. Есть два выхода из создавшейся ситуации. В первом случае установить сильфонный вентиль двойного диаметра. Во втором случае, не забывать регулярно открывать-закрывать шаровые краны. Это если говорить о системе байпаса. Намного сложнее с центральной магистралью, параллельно которой и располагается байпас. Здесь потребуется установка нескольких видов вентилей, с помощью которой будет регулироваться напор и качество горячей воды.

Установка запорного устройства

В первую очередь потребуется установка запорного устройства — обратного клапана или крана. Если центральная магистраль вашей системы отопления не будет перекрываться, то теплоноситель, подаваемый в систему циркуляционным насосом под давлением, будет перемещаться по замкнутому малому кругу. Схема движения в этом случае будет выглядеть так: байпас-основная магистраль-байпас. Чтобы этого не происходило, при работающем циркуляционном насосе, основная магистраль должна быть перекрыта. Если вы установите шаровой кран, то его потребуется перекрывать вручную. При установке обратного клапана перекрытие магистрали будет происходить автоматически.

Нелишней будет установка в байпасе непосредственно перед циркуляционным насосом сменного механического фильтра, который хорошо задерживает посторонние примеси, находящиеся в теплоносителе. Это позволит увеличить срок эксплуатации насоса, особенно если в качестве теплоносителя используется жесткая вода. Устанавливать фильтр рекомендуется на горизонтальном участке трубопровода.

Как видно из вышеизложенного, в автономной системе отопления, байпас — это один из важнейших элементов сети. Поэтому, занимаясь монтажом отопления, установке байпаса следует уделить особое внимание и стараться не нарушать технологической схемы.

Функционирование байпаса в отопительной системе (видео)

Оцените статью: Поделитесь с друзьями!

Что такое байпас: устройство, принцип работы, назначение, изготовление

Оглавление:
Что такое байпас: его устройство и принцип работы
Для чего нужен байпас: его область применения
Установка байпаса: тонкости монтажа своими руками

На вопрос, что такое байпас, коротко можно ответить следующим образом – это обводная труба с запорной арматурой, позволяющая перенаправлять ток жидкости в обход того или иного сантехнического прибора. На этот трубопроводный узел возлагают как минимум две задачи – он обеспечивает бесперебойную работу трубопроводов в моменты ремонта оборудования и дает возможность управлять потоками жидкости. В общем, как в отоплении, так в водоснабжении и многих других трубопроводных системах, байпас является незаменимым узлом. Именно о нем и поговорим в этой статье, в которой вместе с сайтом stroisovety. org разберемся с вопросом, что такое байпас, как он работает, где используется и как делается самостоятельно.

Байпас в системе отопления фото

Что такое байпас: его устройство и принцип работы

Чтобы проще было понять, как со стороны выглядит байпас, а также разобраться с его устройством, рассмотрим простой наглядный пример, с которым знакомы практически все жители многоквартирных домов. Отодвиньте штору на любом окне и посмотрите на батарею отопления, а вернее на участок стены между ней и стояком. Что мы видим? Две горизонтальные трубы, идущие к прибору отопления и перемычку между ними – по сути, это и есть байпас, но наверняка он неполный и в нем отсутствует запорная арматура. Полный байпас обязательно должен иметь как минимум три крана, без которых он не сможет работать так, как задумано.

Первый кран должен быть установлен непосредственно на самой перемычке. Если это новая система отопления, то на самой трубе, если старая, то внизу, в месте пересечения перемычки с обратным трубопроводом.

В первом случае установлен обычный шаровой кран, а во втором так называемый трехходовой кран, который одновременно выполняет функцию тройника. Но суть не в этом – в любом случае такой кран может либо полностью перекрыть ток воды через перемычку, либо уменьшить его до определенного размера. Как минимум, это дает возможность регулировки.
Два других крана смонтированы на горизонтальных подводках к отопительному прибору уже после перемычки – один смонтирован на обратном трубопроводе, а второй на подаче. В случае протечки в отопительном приборе в любой момент эти краны могут быть закрыты, и тем самым предотвращен потоп.
Что такое байпас фото

А теперь представьте на минуту, что первый кран (установленный на перемычке) отсутствует – получается так, что закрыв краны на батарее, вы останавливаете ток воды по всему стояку, лишая тем самым жителей верхних и нижних квартир тепла. Нехорошо как-то получается – именно по этой причине, открывая кран на байпасе и закрывая краны на батарее, вы получаете возможность ремонта отопительного прибора, не останавливая работу целого стояка отопления.

Вот вам и принцип работы байпаса. Мало того, такая схема байпаса позволяет еще и регулировать температуру отопительного прибора. Об этом чуть позже, а пока разберемся с областью применения данного узла трубопроводов.

Для чего нужен байпас: его область применения

Практически любая сложная трубопроводная система имеет байпас – его назначение вы уже поняли (оно сводится к получению возможности направить жидкость мимо того или иного прибора) и остается только разобраться с его основной сферой применения в быту. Ознакомимся с этим моментом более подробно.

Байпас в системе водоснабжения. В большинстве случаев это устройство применяется в двух вариантах: во-первых, при установке любого насосного оборудования, в том числе и предназначенного для повышения давления в системе – если на центральный водопровод монтируется насосная станция, то байпас нужен обязательно. Во-вторых, при установке приборов учета (счетчиков воды). Тут имеется одна тонкость – при монтаже байпаса счетчика в квартире могут возникнуть проблемы с коммунальными службами. Здесь байпас может быть расценен как попытка воровства воды – он негласно запрещен. Собрать байпас на домашнем счетчике, конечно, можно, но в процессе опломбировки могут возникнуть проблемы – в большинстве случаев его заменяют обычной вставкой, которая монтируется вместо счетчика на время его проверки или замены. Байпас удобнее, чем трубка, но, увы, его проще не делать, чем спорить с водоснабжающими компаниями. В водопроводных системах байпас выполняет исключительно одну функцию – это обводная магистраль и не более.
Байпас в системе водоснабжения фото
Байпас в системе отопления. Здесь также вариантов несколько: во-первых, это рассмотренный выше пример с приборами отопления; во-вторых, любое оборудование, которое может быть отремонтировано или заменено без остановки системы в целом. В общем, оборудование, без которого система или ее часть может продолжать свою работу. К таким приборам относят циркуляционные насосы в системах отопления с естественной циркуляцией теплоносителя, всевозможные узлы учета и контроля и даже котлы отопления при их последовательном подключении.

В отоплении функция байпаса как обводной трубы является не единственной – здесь он может использоваться и в качестве узла регулировки температуры теплоносителя, как описано в примере с батареей отопления. Такое устройство монтируется не только на стояках – некоторая его разновидность применяется в индивидуальных системах отопления. Только в этом случае на байпасе кран не устанавливается – регулировка температуры отопительного прибора осуществляется отсекающими и регулирующими кранами специальной конструкции.
Байпас перемычка фото

В принципе, существуют и другие варианты использования байпаса в водопроводных системах – их может быть много, и здесь главное понять назначение этого узла, его принцип работы и устройство байпаса. Ну а найти ему достойное применение не сложно.

Установка байпаса: тонкости монтажа своими руками

По большому счету, байпас перемычка имеет довольно простую конструкцию, и собрать его можно даже с минимальным опытом сантехнических работ. Еще раз повторюсь, что здесь важен принцип работы данного приспособления и его понимание – зная это, самостоятельно изготовить байпас для циркуляционного насоса или еще чего-либо не так уж и сложно. Рассмотрим этот процесс несколько подробнее.

Что мы имеем? К примеру, магистраль отопления, на которой смонтирован циркуляционный насос. Первое, что следует сделать для установки байпаса, это снять его и немного переделать магистраль – в частности, понадобится несколько увеличить расстояние между резьбовыми концами, на которые был накручен насос. Определить это расстояние лучше всего по месту – в смысле, собрать насос и узел вокруг него как положено.
Для этого сразу же за насосом, с одной и с другой стороны, накручиваем шаровые краны – это можно делать сразу капитально. У нас имеются на насосе разъемные соединения, так что быстро разобрать узел и смонтировать его на трубопроводе проблем не составит.

Вслед за кранами (также с обеих сторон счетчика) устанавливаются тройники точно такого же диаметра, как и сам трубопровод. Здесь следует сделать оговорку – тип тройника зависит от самого трубопровода. В большинстве случаев применяются тройники, изготовленные из того же материала, что и трубы – если полипропилен или металлопластик, то сначала в краны вкручиваются резьбовые оконечники и потом уже к ним подпаиваются или прикручиваются тройники.
В принципе, все, размер задан, и теперь примеряем собранный узел по месту, обрезаем трубопровод по отмеченным меткам и вставляем собранный узел. Для удобства в работе его можно разобрать на американках – попросту говоря, убрать насос, после чего у вас останутся две части трубопроводов, которые и нужно будет соединить с магистралью. После того, как этот участок байпаса будет собран, насос устанавливается на место (капитально) – только после этого можно будет сосредоточиться на самой обводной трубе.

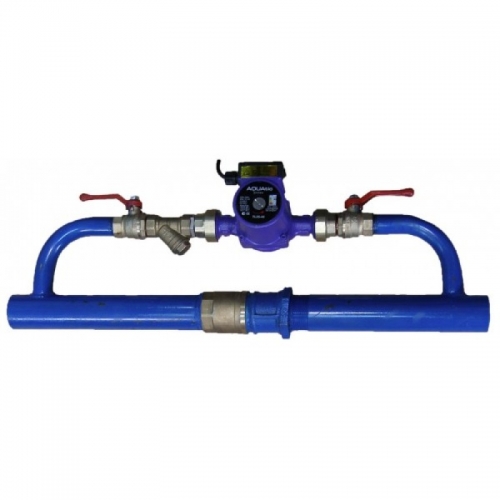

Байпас для циркуляционного насоса фото
Здесь также все несложно – для начала от тройников вверх поднимаем трубопровод настолько, чтобы он не мешал насосу. Дальше поворотами сводим два патрубка, идущих от двух тройников, друг с другом – по крайней мере, задаем им правильное направление друг к другу. А дальше идет перемычка и кран, для установки которого, опять-таки, потребуется разъемное соединение и пара резьбовых оконечников.

В принципе, это и весь байпас для циркуляционного насоса – точно по такому же принципу монтируется и байпас для других сантехнических приборов. Расположить обводной трубопровод можно как вертикально, так и горизонтально – от этого момента его функциональное назначение и качество работы не изменяется.

Вот и все. Теперь вы знаете, что такое байпас и как он работает. Мало того, внимательному и скрупулезному читателю теперь не составит никакого труда самостоятельно изготовить данный узел, без помощи квалифицированных специалистов. Не побоюсь повториться – если вы поймете принцип его работы и разберетесь с устройством и назначением каждого элемента, то собрать байпас своими руками будет несложно.

Автор статьи Александр Куликов

Что такое байпас в электрике?

Чтобы найти ответ на поставленный вопрос, разберемся для начала со значением этого слова. Байпас – технический термин, происхождение которого обязано английскому слову «bypass» – «обходить», по сути, оно означает резервный (обводной) путь для среды, если речь идет о трубопроводах.

В качестве типичного примера байпаса можно привести всем знакомую систему водяного отопления, где перед каждым радиатором устанавливаются краны, обеспечивающие подачу теплоносителя в теплообменник или позволяющие исключать его при необходимости из общей системы. Для сохранения работоспособности всей системы предусматривают установку байпасов в виде перемычек между входной и выходной трубой подключения радиаторов до установки запорных кранов. Такое обходное устройство системы отопления обеспечивает отключение потока теплоносителя в отдельных батареях отопления, не препятствуя при этом его циркуляции во всей системе.

Аналогичным образом ведет себя байпас в электрике, построенный в виде обходных схем, как правило, он используется в приборах электропитания. В случае возникновения аварийной ситуации, например в частотном преобразователе питания электродвигателя, срабатывание автоматического байпаса позволяет перейти на прямое питание от входной сети, что зачастую предпочтительнее для технологических процессов, нежели аварийный останов.

Другим примером может служить необходимость временного обхода стабилизатора напряжения при подключении нагрузки, превышающей его предельную мощность (сварочного аппарата, электрического насоса большой мощности и т.д.). В таких случаях функция байпаса, подключаемая в ручном либо автоматическом режиме, считается незаменимой.

Примеры применения байпаса в электрике

В электрике функция байпас встречается преимущественно в схемах питания электрических приборов. К таким можно отнести:

стабилизаторы напряжения;
ИБП;
преобразователи частоты для питания электродвигателей;
УПП (плавный пуск электродвигателей).

Часть из них работает в ручном режиме, например при необходимости исключить стабилизатор при планировании включения мощной нагрузки, перевод в режим байпас производится при помощи специальных переключателей, другая часть срабатывает автоматически. Кроме того при помощи механических переключателей могут включаться обводные схемы в случае организации внешнего байпаса, сам коммутирующий элемент при этом может находиться внутри распределительного щита. Схема электрическая внешнего байпаса позволяет полностью исключать отключаемое устройство, например, при необходимости проведения профилактических работ или его ремонте.

Примером автоматического переключения на прямые схемы электропитания электронных устройств могут служить системы с электронными байпасами, у которых включение режима обхода является функциональным алгоритмом. Так автоматическое устройство плавного пуска электродвигателя с байпасом переключается на прямое питание от сети при выходе двигателя на рабочие обороты, поскольку необходимость его дальнейшей работы просто отпадает. Автоматическим выходом в обводной режим может быть оснащен и электронный стабилизатор напряжения, в случае, когда питающая сеть показывает стабильные параметры на протяжении продолжительного времени.

Таким образом, байпас избавляет от ряда проблем связанных с электропитанием различного оборудования, поэтому при приобретении, например, стабилизатора напряжения следует отдавать предпочтение моделям, имеющим режим «Bypass».

Смотрите также другие статьи :

Устройство автоматического выключателя

Тепловые и электромагнитные расцепители во всех автоматических защитных устройствах включены последовательно. Кроме того ни один автомат не обходится без контактной группы состоящей из дугогасительных контактов либо имеющих отдельную камеру, гасящую электрическую дугу, возникающую при защитном отключении.

Подробнее…

Разница между ВА и Вт

В зависимости от оборудования величина cos ϕ может колебаться в широких пределах, причем за удовлетворительное значение принято считать величину коэффициента мощности в 0.65 – 0.8. Уметь перевести ВА в ватты необходимо для того, чтобы реально оценить мощность того или иного прибора.

Подробнее…

Что такое схема байпас (Bypass) – обход

Байпас. Bypass. Обход.

Bypass (By-pass) – англ.

Байпас – это режим питания нагрузки сетевым напряжением в обход основной схемы системы бесперебойного питания (СБП). Например, в обход ИБП, стабилизатора или дизель-генератора. Часто байпасом называют саму обходную защитную линию (цепь) и её сопутствующие коммутационные устройства.

Переход устройства в режим байпас может выполняться автоматически или вручную. ИБП со схемой On-Line автоматически переходят в режим байпас при перегрузке выходных цепей или при возникновении внутренних неисправностей. Таким образом, нагрузка защищается не только от сбоев в питающей электросети, но и от неполадок в самом ИБП. Возможность ручного перевода устройства в режим байпас предусмотрена на случай проведения его технического обслуживания без отключения нагрузки.

ИБП в нормальном режиме работы

ИБП в режиме байпас

Байпасы можно разделить на внутренние (технологически встроенные в оборудование) и внешние. Основные типы встроенных байпасов: статический (симисторный, симисторно-релейный), релейный и ручной (рубильник, автомат).

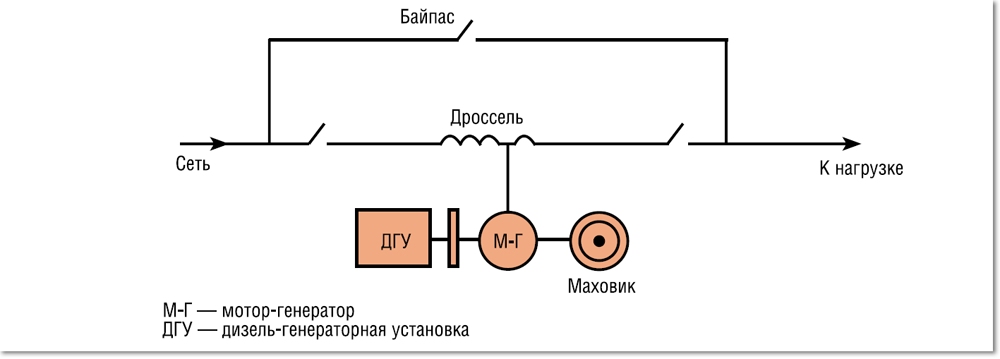

В системах на базе дизель-генераторных установок (ДГУ) с автоматическими панелями переключения нагрузки (АППН) обычно используются внешние схемы байпас.

Такие устройства, как стабилизаторы напряжения большой мощности также могут иметь встроенные обходные цепи, но чаще всего их байпас выполнен в виде отдельного кабинета, то есть внешнего блока.

В источниках бесперебойного питания (ИБП) используются как внутренние (встроенные) так и внешние схемы байпас. Из встроенных наилучшими характеристиками обладает так называемый статический байпас. У него нулевое время переключения инвертор – байпас и обратно. Статическим байпасом оснащены все ИБП средней мощности (симисорная или симисторно-релейная схема байпас) и большой мощности (симисторная схема байпас). В ИБП малой мощности чаще всего используют релейный байпас. Помимо статического байпас все мощные ИБП и большинство ИБП средней мощности имеют ручной байпас.

По способам исполнения внешние схемы байпас можно разделить на следующие типы:

Фирменные заводские шкафы байпас, выпускаемые заводами-изготовителями ИБП, стабилизаторов и др. СБП и поставляемые опционально за дополнительную плату. Такой фирменный шкаф байпас также является неотъемлемой частью параллельной системы ИБП.
Стандартные автоматы ввода резерва (АВР) на контакторах или полупроводниках (статические переключатели, статические АВР), а также байпасные шкафы сторонних производителей.
Самостоятельно собранные схемы байпас при строгом соблюдении требований завода-изготовителя оборудования.

При этом могут использоваться любые виды коммутационных устройств: рубильники, автоматы, статические переключатели и др.

По скорости переключения схемы байпас можно классифицировать на два основные типа:

С нулевым временем переключения.
С ненулевым времененм переключения.

По степени защиты от обратного напряжения схемы байпас бывают следующих видов:

«Безопасный» байпас – для включения которого и перехода обратно состояние (режим работы) основного оборудования СБП не имеет значения.
«Опасный» байпас – для включения которого и возврата обратно необходим строгий контроль режима работы основного оборудования СБП. В этом случае существует опасность выхода оборудования из строя при неквалифицированных действиях персонала (пониженная «дуракоустойчивость»). Такой байпас характерен для промышленных систем с нулевым временем переключения.

По наличию гальванической развязки вход/выход схемы Bypass можно существуют следующие типы:

Байпас с гальванической изоляцией между входом и выходом.
Байпас без гальванической изоляции.

По фазности (по количеству полюсов)

1п (однополюсный) – 1-фазный
2п (двухполюсный) – 1-фаза + нейтраль
3п (трехполюсный) – 3-фазный
4п (четырехполюсный) – 3-фазы + нейтраль

См. также раздел «ИБП трехфазный».

Внимание!

Во избежании аварии, установка, сборка, эксплуатация систем Bypass должна производиться авторизованным персоналом при строгом соблюдении требований завода-производителя основного оборудования СБП (ИБП, ДГУ, стабилизатор напряжения и др. ) с учетом специфики их работы. Необходимо также соблюдать нормативы местных требований (ПУЭ).

Дополнительные материалы для специалистов: статья «Схемы байпас: основные типы и сферы их применения»

функции байпаса в отопительной системе, типы насосов и байпасы, установка байпаса

Байпас представляет собой обводную линию, по которой может проходить вода. В нашей статье рассмотрим, для чего применяют байпас, а также функции и правила установки устройства.

Содержание:

Функции байпаса в отопительной системе
Типы насосов и байпасы
Установка байпаса
Байпас в котельной
Особенности байпасов

Функции байпаса в отопительной системе

Байпас представляет собой трубопровод, который используется для протока воды в обход какого-либо участка магистрали.

В отопительной системе его устанавливают в следующих местах:

В водяных теплых полах его устанавливают на распределительном коллекторе.
В однотрубной системе отопления устанавливают байпас на радиатор в качестве перемычки.

Независимо от того горизонтальная или вертикальная схема отопления у вас устроена отдача тепла от одной батареи влияет на следующую и т.д. Если байпас отсутствует в системе, то максимальное количество тепла будет в первом радиаторе, а в последующие будет подаваться все меньшее количество. Для того чтобы избежать такой ситуации необходимо возле каждой батарей подающую и обратную трубу соединить перемычкой. А она в свою очередь направляет определенное количество носителя тепла в обход батареи.

При помощи байпаса одинаковое количество тепла будет распределяться по всем радиаторам отопления.

Еще байпас необходим для обслуживания и проведения ремонта системы. В том случае если необходимо отсоединить и снять прибор отопления, то можно перекрыть два крана, которые установлены на входе и выходе носителя тепла. В таком случае вода пойдет в обход через перемычку.

В системе водяного теплого пола функции байпаса отличаются. Обводная линия является частью узла трехходового клапана. Функцией узла является нагрев носителя тепла до требуемой температуры. А он попадает в греющие контуры теплого пола.

В контурах температура не может быть больше 45°. А в подающей магистрали она может достигать 80°.

При обычной работе горячая вода из системы поступает к полу в небольшом количестве. А остальная часть носителя тепла проходит через байпас и смешивается с холодной водой из коллектора. А затем возвращается к котлу. Так как в коллекторе и магистрали большая разница температур, то байпасная линия работает постоянно. Поэтому без байпаса невозможно нормальная работа системы водяного теплого пола.

Типы насосов и байпасы

При устройстве данного прибора нужно обратить внимание на тип насоса, который используется в системе отопления. Устанавливается узел на главную магистраль.

Насосы выделяют двух видов:

«Мокрый». В таком типе роторная крыльчатка устроена в воде. Насос мокрого типа можно устанавливать на обратной и подающей трубе.
«Сухой». Ротор в таком насосе не контактирует с теплоносителем. Недостатком насоса сухого типа является шум при работе. Поэтому использовать его желательно в котельной с хорошей звукоизоляцией. Устанавливать узел можно на обратном трубопроводе.

Установка байпасов

Устанавливать перемычку в однотрубной системе можно в процессе устройства отопительной системы для ее качественной работы. Устройство байпаса несложный процесс. Установить байпасную линию с циркуляционным насосом самостоятельно можно после изучения схемы, а также необходимо приобрести самый простой комплект инструментов. А также для простоты монтажа рекомендуется приобретать готовый узел в сборе. Тогда не придется собирать каждую деталь отдельно.

Байпасы устанавливают также на полотенцесушителях. Процесс монтажа не составит труда. Для установки потребуется купить отводы, краны, тройники, а также для соединения можно использовать металлопластиковые трубы.

Байпас в котельной

Для обвязки отопительных котлов иногда необходима обводная линия. Рассмотрим случаи, когда необходима ее установка:

В твердотопливных котлах для организации малого контура циркуляции.
Для насоса как байпас.

На обходной трубе часто устанавливают насос. И причем не всегда это необходимо. Однотрубная и двухтрубная отопительная система с принудительной циркуляцией не сможет работать без насоса. Поэтому для того чтобы вода протекала по прямой линии необходим байпас.

А в системе с естественной циркуляцией повышается эффективность работы. Для этого устанавливают байпас с обратным клапаном на прямой. При непредвиденном отключении электричества произойдет автоматическое переключение на естественное движение воды.

Байпас часто устанавливают в твердотопливном котле. Он позволяет теплогенератору нагреться до 50оС для того чтобы избежать коррозии на стальных стенах топки.

До тех пор пока теплоноситель не нагреется до нужной температуры, клапан не будет пускать холодную воду из системы в котел. Затем клапан открывается и пропускает холодную воду и происходит ее смешивание с горячей. В таком случае на стенках топки не будет образовываться конденсат, а, следовательно, не будет образовываться коррозия.

А также байпас необходим в водоснабжение. Если необходимо провести ремонт или замену полотенцесушителя в ванной комнате. Без байпаса это сделать будет проблематично. В многоэтажном доме вы создадите множество неудобств. Поэтому рекомендуется заранее установить перемычку при устройстве нагревателя.

Особенности байпасов

У байпасов можно выделить некоторые особенности:

При монтаже байпаса необходимо обратить внимание на диаметр узла. Он должен быть меньше, чем диаметр подводящего трубопровода;
Для устройства байпаса лучше всего использовать гайки-американки. Они позволяют быстро разбирать вентили и насос в случае проведения какого-либо ремонта;
Для того чтобы избежать завоздушивания в системе узел можно устанавливать только по горизонтали;
Необходимо установить заглушки в верхней и нижней части трубы;
Узел можно изготовить своими руками. Для этого необходимо приобрести тройник, кусок трубы и сварочный аппарат. Но также можно купить готовые элементы и при помощи резьбовых контактов их собрать;
Необходимо установить терморегулятор или регулировочный кран между отверстиями байпаса и входа батареи;
Устанавливать байпас нужно рядом с радиатором, но подальше от стояка. Самое подходящее место будет там, где температура не очень большая. А также срок службы байпаса уменьшится, если его установить рядом с отопительным котлом;
Особую муфту необходимо устроить на обходную трубу. Это необходимо для ее легкого снятия по резьбе во время ремонта.

Если самостоятельно установить байпас вы не можете, то можно пригласить специалиста. При правильной установке байпаса вы заметите существенную выгоду.

БАЙПАС — это… Что такое БАЙПАС?

БАЙПАС — [англ. bypass обвод, объезд] мед. 1) обводный путь трубка, хирургически вживленная в сердце для прохождения крови, минуя закупоренную артерию: шунтирование; 2) электромеханический стимулятор сердца. Словарь иностранных слов. Комлев Н.Г., 2006.… … Словарь иностранных слов русского языка

байпас — обвод, труба Словарь русских синонимов. байпас сущ., кол во синонимов: 4 • обвод (10) • стимулятор … Словарь синонимов

байпас — Боковое отверстие, отводная труба, обходной путь, перепускной клапан. [http://metaltrade.ru/abc/a.htm] Тематики металлургия в целом EN bypass … Справочник технического переводчика

Байпас — Схема, показывающая общий принцип реализации байпаса Байпас (англ. bypass обход) функция в электронном устройстве (обработки сигнала, стабилизации напряжения и др.), позволяющая выполнить коммутацию входного сигнала непосредственно на … Википедия

байпас — 3.1 байпас: Обводная линия в обвязке кранового узла. Источник: СТО Газпром 2 2.1 249 2008: Магистральные трубопроводы 3.22. БАЙПАС Обводной трубопровод с запорной арматурой для отведения транспортируемой среды (жидкости, газа) из основного… … Словарь-справочник терминов нормативно-технической документации

БАЙПАС — обводной трубопровод с запорной арматурой для перепуска транспортируемой среды (жидкости, газа) мимо основного трубопровода или прибора на участке его ремонта и для возвращения потока в сеть в конце участка (Болгарский язык; Български) байпас;… … Строительный словарь

байпас — apvadinis vamzdis statusas T sritis automatika atitikmenys: angl. bypass pipe vok. Umführungsrohr, n; Umgehungsleitung, f rus. байпас, m; обводная труба, f pranc. tube à décharge, m; tuyau de by pass, m … Automatikos terminų žodynas

байпас — aplinkvamzdis statusas T sritis Energetika apibrėžtis Vamzdyno dalis, nukreipianti dujas, skysčius ir jų mišinius lygiagrečiai su pagrindiniu srautu. Naudojama technologiniam procesui valdyti, sugedus armatūrai pagrindiniame vamzdyne, taip pat… … Aiškinamasis šiluminės ir branduolinės technikos terminų žodynas

байпас — байпас, байпасы, байпаса, байпасов, байпасу, байпасам, байпас, байпасы, байпасом, байпасами, байпасе, байпасах (Источник: «Полная акцентуированная парадигма по А. А. Зализняку») … Формы слов

байпас — байп ас, а … Русский орфографический словарь

Что такое байпас в стабилизаторе напряжения? Схема подключения

Термин «байпас» происходит от английского слова bypass, которое переводится на русский язык, как «обход», «шунт». Байпасом называют искусственно созданный обходной путь, который позволяет в случае необходимости исключить из общей схемы какой-либо элемент или участок, тем самым устраняя его влияние на конечный результат. Применительно к автоматическим стабилизаторам напряжения включение режима байпас означает, что входной электрический ток поступает на выход без изменения характеристик, напрямую. Для активации такого обходного пути существуют ручной и электронный способы управления.

В каких случаях необходим режим байпас в стабилизаторах напряжения

Существует целый ряд причин, требующих включения bypass. Наиболее распространенные варианты:

Подключение в локальную сеть, запитанную через стабилизатор напряжения, электроприборы, общая мощность которых выше выходной мощности стабилизирующего устройства. Режим bypass позволяет избежать аварийного отключения электропитания.
Запланированный длительный перерыв в использовании электроприборов. В этом случае рекомендуется включить обходной режим, поскольку необходимость в регулировании параметров электрического тока отсутствует. Эта мера сокращает износ стабилизатора и продлевает его рабочий период.
Осуществление обслуживания или ремонта стабилизирующего устройства.
Значение напряжения в сети ниже рабочего диапазона стабилизатора. Если в локальной электросети присутствуют приборы, способные работать при пониженном напряжении, то пуск тока через обходную цепь позволит избежать полного отключения нагрузок.
Подключение в сеть приборов с большой пульсацией характеристик тока, например, сварочного трансформатора.

Существуют и другие нештатные ситуации, в которых понадобится включение обходного режима для оперативного исключения стабилизатора из общей электросети.

Виды байпаса в стабилизаторах напряжения

По способу приведения в действие различают ручной и электронный байпас.

Ручной (механический). Для переключения в обходной режим применяются рубильники, переключатели, которые могут располагаться на любой панели корпуса. Механический способ обычно применяется во внешних байпасах однофазных стабилизирующих устройств с целью предотвращения их выхода из строя при нештатных ситуациях. Он используется в устройствах, мощность которых превышает 3 кВА, поскольку они подсоединяются к сети на клеммах и отключить их оперативно не получится. Обходной режим с ручным управлением включается в работу только после выключения стабилизатора. Снова включить в сеть стабилизатор можно после обесточивания обходного пути.
Это означает, что потребители на краткое время будут лишены электропитания. Поэтому производить подобные переключения, например, при работающем компрессоре холодильника не рекомендуется.
Электронный на полупроводниковых элементах. Bypass в этом случае включается автоматически в соответствии с установленным алгоритмом. Это происходит в случае поломки какого-либо узла аппарата, при резких изменениях параметров питающего тока, в других нештатных ситуациях. Активировать байпас с электронным управлением можно с помощью кнопки, расположенной на панели управления прибора. Если обходная цепь автоматически включилась из-за выхода характеристик тока за установленные пределы, то при их возвращении в норму произойдет автоматическое отключение bypass.

Схемы подключения байпаса к стабилизаторам напряжения

По расположению относительно стабилизирующего устройства различают следующие виды байпаса:

Встроенный. Обходной путь располагается в корпусе стабилизатора, а на панели управления – орган переключения. В бытовых приборах встроенный bypass присутствует не всегда. Но для эксплуатации в сетях с нестабильными параметрами электрического тока рекомендуется приобретать модели с внутренним байпасом.
Внешний. Обходная цепь находится вне корпуса. Такой bypass можно собрать для каждого стабилизирующего устройства.

Встроенная функция bypass присутствует в электронных стабилизаторах «Каскад» мощностью от 4 кВа и промышленных стабилизаторах напряжения «Сатурн», что обеспечивает их удобное и оперативное отключение в случае нештатных ситуаций.

Хирургия шунтирования сердца: цель, процедура, риски, восстановление

Что такое операция шунтирования сердца?

Операция по шунтированию сердца — это когда хирург берет кровеносные сосуды из другой части вашего тела, чтобы обойти закупоренную артерию или обойти ее. В результате к вашему сердцу снова может поступать больше крови и кислорода.

Представьте, что вы едете по шоссе. Авария приводит к скоплению транспорта впереди. Аварийные бригады перенаправляют машины вокруг затора. Наконец, вы можете снова выехать на шоссе, и путь свободен.Операция по шунтированию сердца аналогична.

Это может помочь снизить риск сердечного приступа и других проблем. После выздоровления вы почувствуете себя лучше и сможете вернуться к своим обычным занятиям.

Шунтирование также известно как шунтирование коронарной артерии (АКШ). Это наиболее распространенный вид операции на открытом сердце в США. Большинство людей имеют отличные результаты и живут без симптомов в течение десяти или более лет.

Вам по-прежнему потребуется здоровая диета, упражнения и, возможно, лекарства, чтобы предотвратить повторную закупорку.Но сначала вы хотите знать, чего ожидать от операции, как подготовиться, какие могут возникнуть осложнения и каково выздоровление.

Зачем мне нужна операция по шунтированию сердца?

Шунтирование лечит симптомы ишемической болезни артерии . Это происходит, когда воскообразное вещество, называемое бляшкой, накапливается внутри артерий в вашем сердце и блокирует доступ крови и кислорода к нему.

Ваш врач может предложить операцию по шунтированию сердца, если:

У вас сильная боль в груди, которая, по мнению врача, возникает из-за закупорки нескольких артерий, кровоснабжающих ваше сердце.
По крайней мере одна из ваших коронарных артерий имеет заболевание, из-за которого ваш левый желудочек — камера, которая выполняет большую часть перекачки крови вашего сердца — не работает должным образом.
В вашей левой главной коронарной артерии есть закупорка, по которой в левый желудочек поступает большая часть крови.
У вас были другие процедуры, и либо они не помогли, либо ваша артерия снова сузилась.
У вас новые засоры.

Ишемическая болезнь сердца может привести к сердечному приступу.Это может вызвать образование тромба и перекрыть кровоток. Шунтирование может значительно улучшить здоровье вашего тикера.

Как подготовиться

Перед операцией вам сделают анализы крови, рентген грудной клетки и электрокардиограмму (ЭКГ). Ваш врач также может сделать рентгеновскую процедуру, называемую коронарной ангиограммой. Он использует специальный краситель, чтобы показать, как кровь движется по вашим артериям.

Ваш врач также сообщит вам, нужно ли вам внести какие-либо изменения в свой рацион или образ жизни до операции и внести какие-либо изменения в лекарства, которые вы принимаете.Также сообщите врачу о любых витаминах и добавках, которые вы принимаете, даже если они натуральные, на случай, если они могут повлиять на риск кровотечения.

Вам также нужно будет составить план восстановления после операции.

Операция по шунтированию сердца

Вы будете все время спать. Большинство операций занимают от 3 до 6 часов. Дыхательная трубка входит в рот. Он прикреплен к аппарату искусственной вентиляции легких, который будет дышать за вас во время процедуры и сразу после нее.

Хирург делает длинный разрез посередине груди.Затем они раскроют вашу грудную клетку, чтобы добраться до вашего сердца.

Ваша хирургическая бригада будет использовать лекарства, чтобы временно остановить ваше сердце. Аппарат, называемый сердечно-легочным, будет поддерживать поток крови и кислорода через ваше тело, пока ваше сердце не бьется.

Затем хирург удалит кровеносный сосуд, называемый трансплантатом, из другой части вашего тела, например груди, ноги или руки. Они прикрепят один конец к вашей аорте, большой артерии, выходящей из вашего сердца.Затем они проведут другой конец к артерии ниже закупорки.

Трансплантат создает новый путь для крови, идущей к вашему сердцу. Если у вас несколько блокад, ваш хирург может провести больше процедур обходного анастомоза во время одной операции (двойное обходное, тройное обходное и т. Д.).

В некоторых случаях хирургу не нужно останавливать сердце. Это называется процедурами «без помпы». Другим нужны только крошечные разрезы. Это так называемые процедуры «замочной скважины».

В некоторых хирургических операциях используются роботизированные устройства.Ваш хирург порекомендует вам лучшую операцию.

Что происходит после операции по шунтированию сердца?

Вы проснетесь в отделении интенсивной терапии. Дыхательная трубка по-прежнему будет у вас во рту. Вы не сможете говорить, и вам будет неудобно. Медсестры будут рядом, чтобы помочь вам. Они снимут трубку через несколько часов, когда вы сможете дышать самостоятельно.

Во время процедуры медицинская бригада, вероятно, вставит вам в мочевой пузырь тонкую трубку, называемую катетером, для сбора мочи.Когда вы сможете встать и самостоятельно воспользоваться ванной, они ее уберут.

Они также подключили капельницу перед операцией, чтобы дать вам жидкости и лекарства. Ее удалят, как только вы сможете есть и пить самостоятельно и больше не будете нуждаться в внутривенных лекарствах.

После процедуры вокруг сердца будет скапливаться жидкость, поэтому врач вставит вам трубки в грудную клетку. Они будут там в течение 1–3 дней после операции, чтобы дать жидкости стечь.

Вы можете почувствовать болезненность в груди.Наибольший дискомфорт возникнет в первые 2–3 дня после процедуры. Для этого вам, вероятно, дадут обезболивающие.

Вы также будете подключены к устройствам, которые круглосуточно контролируют ваши жизненно важные показатели, такие как частота сердечных сокращений и артериальное давление.

Вы сможете начать ходить через 1-2 дня после операции. Вы останетесь в отделении интенсивной терапии в течение нескольких дней, прежде чем вас переведут в больничную палату. Вы останетесь там от 3 до 5 дней, прежде чем отправиться домой.

Восстановление после операции по шунтированию сердца

Это постепенный процесс.Сразу после операции вы можете почувствовать себя хуже, чем раньше. Вы можете не голодать и даже в течение нескольких недель после операции страдать от запора. У вас могут быть проблемы со сном, пока вы находитесь в больнице. Если хирург удалит часть здоровой вены из вашей ноги, у вас может появиться опухоль. Это нормально.

Вашему организму нужно время, чтобы восстановиться, но вы будете чувствовать себя лучше с каждым днем. После операции вашему телу понадобится около 2 месяцев, чтобы почувствовать себя лучше.

В течение первых нескольких месяцев вы будете посещать врача несколько раз, чтобы следить за своим прогрессом.Позвоните им, если ваши симптомы не улучшатся или вам станет хуже.

Поговорите со своим врачом о том, когда лучше всего вернуться к обычной повседневной деятельности. Что подходит именно вам, будет зависеть от нескольких факторов, в том числе:

Общее состояние вашего здоровья
Сколько у вас было обходов
Какие типы активности вы попробуете

Вам нужно будет снова расслабиться. В планах:

Схема . Обычно от 4 до 6 недель, но вам нужно убедиться, что ваша концентрация вернулась, прежде чем сесть за руль.

Работа по дому. Не торопитесь. Начните с простых вещей, которые вам нравятся, и пусть ваша семья немного поможет с тяжелыми делами, пока вы выздоравливаете.

Пол. В большинстве случаев вы должны быть в хорошей физической форме примерно через 3 недели. Но вы можете потерять интерес к сексу на некоторое время после операции, поэтому может пройти до трех месяцев, прежде чем вы снова будете готовы к интимной близости.

Работа . Помимо физических требований, предъявляемых к работе, вам нужно будет вернуть концентрацию и уверенность.Большинство людей могут возобновить легкую работу примерно через 6 недель. Вы должны вернуться к полной силе примерно через 3 месяца.

Упражнение. Ваш врач может предложить так называемую сердечную реабилитацию. Это индивидуальная программа упражнений под медицинским наблюдением. Он также обеспечивает обучение образу жизни, которое может включать помощь в питании. После завершения программы вы можете работать до любого комфортного уровня физической подготовки.

Риски хирургического шунтирования сердца

Любая операция может вызвать проблемы.Вот некоторые из них:

Сгустки крови, которые могут повысить вероятность инсульта, сердечного приступа или проблем с легкими
Лихорадка
Проблемы с сердечным ритмом (аритмия)
Проблемы с почками
Инфекция и кровотечение из разреза
Память потеря и проблемы с ясным мышлением
Боль
Реакция на анестезию
Инсульт
Пневмония
Проблемы с дыханием

На эти риски влияют многие факторы, в том числе ваш возраст, количество шунтов и любые другие медицинские состояния, которые у вас могут быть .Вы и ваш хирург обсудите это перед операцией.

Когда вы выздоровеете, симптомы стенокардии исчезнут или станут намного лучше. Вы сможете быть более активными и снизите риск сердечного приступа. Лучше всего то, что операция может продлить вашу жизнь на годы.

Альтернативы хирургическому шунтированию

Есть несколько менее инвазивных процедур, которые ваш врач может попробовать вместо операции шунтирования.

Ангиопластика. Хирург продевает спущенный баллон, прикрепленный к специальной трубке, до ваших коронарных артерий.Оказавшись там, они надувают воздушный шар, чтобы расширить ваши заблокированные области. В большинстве случаев это происходит в сочетании с установкой чего-то, что называется стентом, трубкой из проволочной сетки, которая поддерживает вашу артерию.

Существует также разновидность ангиопластики, при которой вместо баллона используется лазер для удаления бляшки, закупоривающей артерии.

Минимально инвазивная хирургия сердца. Хирург делает небольшие надрезы на груди. Затем они прикрепляют вены от вашей ноги или артерии от груди к сердцу, как при традиционной операции шунтирования.Однако в этом случае ваш хирург проведет инструменты через небольшие разрезы и будет использовать видеомонитор в качестве ориентира для выполнения работы. В отличие от операции шунтирования, ваше сердце все еще бьется во время этой процедуры.

Операция по шунтированию коронарной артерии

Что такое операция по аортокоронарному шунтированию?

Операция по аортокоронарному шунтированию (АКШ) — это процедура, используемая для лечения ишемической болезни сердца. Ишемическая болезнь сердца (ИБС) — это сужение коронарных артерий — кровеносных сосудов, которые снабжают сердечную мышцу кислородом и питательными веществами.ИБС вызывается скоплением жирового материала в стенках артерий. Это нарастание сужает внутреннюю часть артерий, ограничивая приток богатой кислородом крови к сердечной мышце.

Один из способов лечения закупорки или сужения артерии — обойти закупорку коронарной артерии с помощью куска здорового кровеносного сосуда, взятого из другого места вашего тела. Кровеносные сосуды или трансплантаты, используемые для обходной процедуры, могут быть частями вены на ноге или артерии в груди. Также можно использовать артерию от запястья. Ваш врач прикрепляет один конец трансплантата над закупоркой, а другой конец — под закупоркой. Кровь преодолевает закупорку, проходя через новый трансплантат и достигая сердечной мышцы. Это называется операцией шунтирования коронарной артерии.

Традиционно, чтобы обойти закупорку коронарной артерии, врач делает большой разрез в груди и временно останавливает сердце. Чтобы открыть грудную клетку, врач разрезает грудину пополам по длине и раздвигает ее.Как только сердце обнажено, ваш врач вставляет трубки в сердце, чтобы кровь могла прокачиваться по телу с помощью аппарата искусственного кровообращения. Аппарат шунтирования необходим для перекачивания крови при остановленном сердце.

Хотя традиционная процедура «открытого сердца» по-прежнему широко применяется и часто предпочтительна во многих ситуациях, были разработаны менее инвазивные методы обхода заблокированных коронарных артерий. Процедуры «без помпы», при которых не нужно останавливать сердце, были разработаны в 1990-х годах. Могут использоваться другие минимально инвазивные процедуры, такие как хирургия замочной скважины (выполняется через очень маленькие разрезы) и роботизированные процедуры (выполняются с помощью движущегося механического устройства).

Почему мне может понадобиться операция аортокоронарного шунтирования?

Ваш врач использует операцию по аортокоронарному шунтированию (АКШ) для лечения закупорки или сужения одной или нескольких коронарных артерий с целью восстановления кровоснабжения сердечной мышцы.

Симптомы ишемической болезни сердца могут включать:

К сожалению, у вас может не быть никаких симптомов при ранней ишемической болезни сердца, но болезнь будет продолжать прогрессировать до тех пор, пока не произойдет достаточная закупорка артерии, чтобы вызвать симптомы и проблемы.Если кровоснабжение сердечной мышцы продолжает снижаться в результате усиления закупорки коронарной артерии, у вас может быть сердечный приступ. Если не удается восстановить кровоток в определенной области пораженной сердечной мышцы, ткань погибает.

Ваш врач может порекомендовать операцию АКШ и по другим причинам.

Каковы риски операции шунтирования коронарной артерии?

Возможные риски операции аортокоронарного шунтирования (АКШ) включают:

Кровотечение во время или после операции
Сгустки крови, которые могут вызвать сердечный приступ, инсульт или проблемы с легкими
Инфекция в месте разреза
Пневмония
Проблемы с дыханием
Панкреатит
Почечная недостаточность
Нарушение сердечного ритма
Отказ трансплантата
Смерть

Могут быть и другие риски в зависимости от вашего конкретного состояния здоровья.Обязательно обсудите любые проблемы со своим врачом перед процедурой.

Как мне подготовиться к операции шунтирования коронарной артерии?

Ваш врач объяснит вам процедуру, и вы сможете задать вопросы.
Вам будет предложено подписать форму согласия, дающую разрешение на проведение теста. Внимательно прочтите форму и задавайте вопросы, если что-то неясно.
Наряду с обзором вашей истории болезни ваш врач проведет полный медицинский осмотр, чтобы убедиться, что ваше здоровье в целом хорошее перед процедурой.Вам могут потребоваться анализы крови или другие диагностические тесты.
Вас попросят не есть и не пить в течение 8 часов до процедуры, обычно после полуночи.
Вас могут попросить принять душ с мылом или специальным очищающим средством накануне вечером и утром в день операции.
Сообщите своему врачу, если вы беременны или думаете, что можете быть беременными.
Сообщите своему врачу, если вы чувствительны или имеете аллергию на какие-либо лекарства, йод, латекс, скотч или анестетики (местные и общие).
Сообщите своему врачу обо всех лекарствах (рецептурных и внебиржевых), витаминах, травах и добавках, которые вы принимаете.
Сообщите своему врачу, если у вас в анамнезе есть нарушения свертываемости крови или если вы принимаете какие-либо разжижающие кровь лекарства, аспирин или другие лекарства, влияющие на свертываемость крови. Вам могут потребовать прекратить прием некоторых из этих лекарств перед процедурой.
Ваш врач может провести анализ крови перед процедурой, чтобы узнать, сколько времени требуется вашей крови для свертывания.
Сообщите своему врачу, если у вас есть кардиостимулятор или любое другое имплантированное сердечное устройство.
Если вы курите, бросьте курить как можно скорее. Это повысит ваши шансы на успешное восстановление после операции и принесет пользу вашему здоровью в целом.
В зависимости от вашего состояния здоровья врач может попросить вас заняться другими делами, чтобы подготовиться.

Что происходит во время аортокоронарного шунтирования?

Операция по аортокоронарному шунтированию (АКШ) требует пребывания в больнице.Процедура может отличаться в зависимости от вашего состояния и практики вашего врача.

Обычно АКШ следует этому процессу:

Вас попросят удалить все украшения или другие предметы, которые могут помешать процедуре.
Вы переоденетесь в больничную одежду и опорожните мочевой пузырь.
Вы будете лежать на спине на операционном столе.
Анестезиолог будет постоянно контролировать вашу частоту сердечных сокращений, артериальное давление, дыхание и уровень кислорода в крови во время операции. После того, как вы введете успокоительное (погрузитесь в глубокий сон), вам в горло введут дыхательную трубку, и вы подключитесь к аппарату искусственной вентиляции легких, который будет дышать за вас во время операции.
Медицинский работник вставит вам внутривенную (IV) трубку в вашу руку или руку. В шею и запястье будут вставлены другие катетеры для контроля вашего сердца и артериального давления, а также для взятия образцов крови.
В мочевой пузырь будет введен катетер для слива мочи.
Кожа над местом операции будет очищена антисептическим раствором.
После того, как все трубки и мониторы будут на месте, ваш врач сделает надрезы (разрезы) на одной или обеих ногах или на одном из ваших запястий, чтобы получить доступ к кровеносным сосудам, которые будут использоваться для трансплантатов. Он или она удалит сосуд (ы) и закроет эти разрезы.
Врач сделает надрез (надрез) ниже адамова яблока чуть выше пупка.
Врач разрезает грудину (грудину) пополам в продольном направлении. Он или она разделит половинки грудины и раздвинет их, чтобы обнажить ваше сердце.

Операция по аортокоронарному шунтированию — процедура на помпе

Чтобы наложить трансплантаты на очень маленькие коронарные артерии, вашему врачу необходимо временно остановить ваше сердце. Трубки будут введены в сердце, чтобы ваша кровь могла перекачиваться через ваше тело с помощью аппарата искусственного кровообращения.
После того, как кровь будет отведена в обходной аппарат для откачки, ваш врач остановит сердце, введя в него холодный раствор.
Когда сердце остановлено, врач выполнит процедуру обходного трансплантата, сшив один конец участка вены над крошечным отверстием в аорте, а другой конец — над крошечным отверстием в коронарной артерии чуть ниже засорение. Если ваш врач использует внутреннюю молочную артерию внутри грудной клетки в качестве обходного трансплантата, нижний конец артерии будет вырезан изнутри грудной клетки и зашит отверстие, сделанное в коронарной артерии ниже закупорки.
Вам может потребоваться более одного шунтирования, в зависимости от того, сколько у вас закупорок и где они расположены. После того, как все трансплантаты будут завершены, врач внимательно проверит их, поскольку кровь течет по ним, чтобы убедиться, что они работают.
После проверки шунтирующих трансплантатов врач пропустит кровь, циркулирующую через шунтирующий аппарат, обратно в ваше сердце, и он или она извлечет трубки из аппарата.Ваше сердце может перезапуститься само, или его можно перезапустить легким электрическим током.
Ваш врач может вставить в ваше сердце временные проводники для кардиостимуляции. Эти провода можно подключить к кардиостимулятору, и при необходимости можно будет контролировать кардиостимуляцию в течение начального периода восстановления.

Операция по аортокоронарному шунтированию — процедура без помпы

После того, как ваш врач открыл грудную клетку, он или она стабилизирует область вокруг артерии, подлежащую обходу, с помощью специального инструмента.
Остальная часть сердца будет продолжать работать и перекачивать кровь по телу.
Аппарат искусственного кровообращения и лицо, которое его запускает, могут оставаться в режиме ожидания на тот случай, если процедура должна быть завершена на обходном канале.
Врач выполнит процедуру обходного трансплантата, сшив один конец участка вены над крошечным отверстием в аорте, а другой конец — над крошечным отверстием в коронарной артерии чуть ниже закупорки.
Вам может быть выполнено более одного шунтирования, в зависимости от того, сколько у вас закупорок и где они расположены.
Перед тем, как закрыть грудную клетку, врач внимательно осмотрит трансплантаты, чтобы убедиться, что они работают.

Завершение процедуры, оба метода

Ваш врач сшивает грудину маленькими проволоками (например, теми, которые иногда используются для восстановления сломанной кости).
Он или она вставит вам в грудь трубки для слива крови и других жидкостей из области сердца.
Ваш врач снова сшит кожу вокруг грудины.
Ваш врач вставит вам трубку через рот или нос в желудок для слива желудочных жидкостей.
Затем он или она наложат стерильную повязку или повязку.

Что происходит после операции аортокоронарного шунтирования?

В больнице

После операции вас доставят в отделение интенсивной терапии (ОИТ) для тщательного наблюдения.Аппараты будут постоянно отображать электрокардиограмму (ЭКГ), артериальное давление, другие показания давления, частоту дыхания и уровень кислорода. Операция по аортокоронарному шунтированию (АКШ) требует пребывания в больнице не менее нескольких дней.

Скорее всего, у вас в горле будет трубка, которая поможет дышать через вентилятор (дыхательный аппарат), пока вы не станете достаточно стабильными, чтобы дышать самостоятельно. По мере того, как вы продолжаете просыпаться от наркоза и начинаете дышать самостоятельно, ваш врач может настроить дыхательный аппарат, чтобы вы могли больше дышать.Когда вы достаточно бодрствуете, чтобы дышать самостоятельно и можете кашлять, ваш врач снимет дыхательную трубку.

После того, как дыхательная трубка отключится, медсестра поможет вам откашляться и каждые пару часов делать глубокий вдох. Это будет неудобно из-за болезненности, но очень важно, чтобы вы сделали это, чтобы слизь не скапливалась в легких и не вызывала пневмонию. Медсестра / медбрат покажет вам, как при кашле прижимать подушку к груди, чтобы облегчить дискомфорт.

Хирургический разрез может быть болезненным или болезненным в течение нескольких дней после операции АКШ. Принимайте болеутоляющее при болезненности в соответствии с рекомендациями врача. Аспирин или некоторые другие обезболивающие могут увеличить вероятность кровотечения. Обязательно принимайте только рекомендованные лекарства.

Ваш врач может вводить лекарства через капельницу, чтобы помочь вашему кровяному давлению и сердцу, а также контролировать любые проблемы с кровотечением. По мере стабилизации вашего состояния он или она постепенно уменьшится, а затем прекратит прием этих лекарств.

После того, как врач удалил трубку для дыхания и желудка и вы стабилизировались, можно начинать пить жидкости. Вы можете постепенно включать больше твердой пищи по мере того, как сможете с ней справиться.

Когда ваш врач определит, что вы готовы, вас переведут из отделения интенсивной терапии в отделение послеоперационного ухода. Там ваше выздоровление продолжится. Вы можете постепенно увеличивать свою активность, вставая с постели и продолжая гулять. Вы можете есть твердую пищу, как только сможете ее перенести.

Член вашей группы по уходу организует для вас поездку домой и назначит повторный визит к врачу.

Дома

Когда вы вернетесь домой, важно, чтобы операционная зона была чистой и сухой. Ваш врач даст вам конкретные инструкции по купанию. Ваш врач снимет швы или хирургические скобки во время последующего визита в кабинет, если они не были сняты перед выпиской из больницы.

Не садитесь за руль, пока врач не скажет вам, что все в порядке.У вас могут быть другие ограничения активности.

Сообщите своему врачу, если у вас есть что-либо из следующего:

Температура 100,4 ° F (38 ° C) или выше или озноб
Покраснение, припухлость, кровотечение или другие выделения из любого участка разреза
Усиление боли вокруг любого участка разреза
Проблемы с дыханием
Быстрый или нерегулярный пульс
Отек ног
Онемение рук и ног
Постоянная тошнота или рвота

Ваш врач может дать вам другие инструкции после процедуры, в зависимости от вашей ситуации.

Следующие шаги

Перед тем, как согласиться на тест или процедуру, убедитесь, что вы знаете:

Название теста или процедуры
Причина, по которой вы проходите тест или процедуру
Какие результаты ожидать и что они означают
Риски и преимущества теста или процедуры
Каковы возможные побочные эффекты или осложнения
Когда и где вы должны пройти тест или процедуру
Кто будет проводить тест или процедуру и какова квалификация этого человека
Что бы произошло, если бы вы не прошли тест или процедуру
Любые альтернативные тесты или процедуры, о которых можно подумать
Когда и как вы получите результаты
Кому позвонить после теста или процедуры, если у вас возникнут вопросы или проблемы
Сколько вам придется заплатить за тест или процедуру

Процедура, время восстановления и риски

Шунтирование сердца — это наиболее распространенный вид операций на сердце, выполняемых у взрослых. Врачи рекомендуют операцию по шунтированию сердца, когда один или несколько кровеносных сосудов, по которым кровь идет к сердечным мышцам, частично заблокированы.

Операция по шунтированию сердца — сложная процедура, требующая значительной подготовки и времени на восстановление. Иногда кому-то необходимо пройти операцию по экстренному шунтированию сердца, но в большинстве случаев операция является плановой.

Операция по шунтированию сердца — относительно безопасная и эффективная процедура, снижающая риск сердечного приступа и смерти.Процедура также может облегчить симптомы ишемической болезни сердца, такие как боль в груди.

Врачи обычно имеют в своем распоряжении несколько вариантов устранения закупорки. Если не лечить, ишемическая болезнь сердца может привести к сердечному приступу и даже смерти.

По возможности врачи могут попытаться решить проблему закупорки артерий с помощью лекарств и менее инвазивных процедур, таких как стент.

Если эти варианты не работают или не подходят для человека, хирурги могут решить провести операцию по шунтированию сердца.

Операция по шунтированию сердца — одно из самых эффективных средств против закупорки артерий и проблем, которые они вызывают.

Медицинское название операции шунтирования сердца — шунтирование коронарной артерии (АКШ).

По данным Американской кардиологической ассоциации, АКШ включает удаление кровеносного сосуда из груди, рук или ног и его использование для создания объезда или обхода закупорки. Это позволяет крови снова достигать сердца.

Хирурги могут обработать более одной артерии за одну операцию.Двойной байпас включает два ремонта, тройной байпас — три, а четверной байпас — четыре. Пятикратное шунтирование — это наиболее сложная операция по шунтированию сердца, которая включает в себя все пять основных артерий, питающих сердце.

Удаление кровеносного сосуда из другой части тела не окажет существенного влияния на кровоток в том месте, откуда пришел сосуд.

Шунтирование сердца — это обычно операция на открытом сердце, что означает, что хирург разрезает грудную клетку, чтобы добраться до сердца. Затем хирург может выполнить операцию «без помпы» или «без помпы».

Операция на помпе включает использование аппарата искусственного кровообращения, который обеспечивает циркуляцию крови и дыхание для тела. Аппарат позволяет врачам останавливать сердце, что облегчает операцию.

Операция без помпы, также называемая «операцией на пульсирующем сердце», проводится, когда сердце все еще бьется, но без использования аппарата искусственного кровообращения.

Иногда хирург может выполнить операцию по шунтированию сердца, не открывая грудную клетку.

Риски и потенциальные осложнения различны для каждого человека. Врач может помочь решить, какое лечение лучше всего подходит для каждого человека.

Поделиться на PinterestAn IV позволяет вводить лекарства и жидкости непосредственно в организм.

Перед операцией шунтирования сердца пациенты должны:

воздержаться от приема любых препаратов, содержащих аспирин, в течение 3 дней до операции
немедленно бросить курить, так как курение создает слизь в легких, которая может помешать выздоровлению
принять меры, чтобы кто-то остался с ними после возвращения домой
избегать еды и питья после полуночи в ночь перед операцией
следовать любым другим инструкциям врача или бригады по уходу

Некоторые люди могут захотеть заранее сдать свою кровь для использования во время операции.

Человек, которому предстоит плановое шунтирование сердца, будет иметь возможность обсудить процедуру со своим врачом перед операцией. Бригада по уходу объяснит операцию, назначит время прибытия и поможет заполнить документы.

Многие люди могут пройти обследование перед операцией, включая электрокардиограмму (ЭКГ), рентген грудной клетки и анализы крови.

Перед операцией медсестры вводят пациенту иглу (IV) в руку. Внутривенное введение позволит жидкостям и лекарствам попадать в организм по мере необходимости.

Член медицинской бригады также может побрить участки, в которых хирург сделает надрезы.

Непосредственно перед операцией врачи дают лекарство, которое вызывает глубокий сон до окончания операции.

Хотя время может варьироваться, операция шунтирования сердца обычно длится от 3 до 6 часов.

Операции по шунтированию сердца серьезны, но относительно безопасны.

Хирурги ежегодно проводят сотни тысяч операций по шунтированию сердца, и многие из перенесших операцию избавляются от симптомов без необходимости длительного приема лекарств.

Чем тяжелее заболевание сердца, тем выше риск осложнений. Однако уровень смертности низок, и, согласно одному отчету, только 2–3 процента людей, перенесших операцию шунтирования сердца, умирают в результате операции.

После пробуждения человеку в горло вставлена трубка, которая помогает ему дышать. Это будет странно и неудобно, но это необходимо. Обычно врач удаляет трубку через 24 часа.

В среднем человек остается в больнице около недели после операции.Болезненные ощущения и ночная потливость являются нормальным явлением; в легких может быть немного жидкости, поэтому следует ожидать хорошего кашля.

Люди обычно начинают есть и двигаться вскоре после того, как врач удалил дыхательную трубку.

Общие послеоперационные лекарства обычно включают препараты, называемые ингибиторами тромбоцитов, которые помогают предотвратить образование тромбов.

Поделиться на Pinterest Как правило, человек остается в больнице около недели после операции.

Осложнения возможны, но необычны. При отсутствии осложнений большинство людей могут ожидать улучшения качества жизни вскоре после операции.

Улучшения включают уменьшение боли в груди, а также других симптомов, связанных с закупоркой коронарных артерий.

Что еще более важно, успешная операция по шунтированию сердца обычно означает, что человек подвергается гораздо более низкому риску сердечного приступа и смерти.

После операции по шунтированию сердца человеку, скорее всего, потребуется принимать аспирин каждый день до конца своей жизни.

Сердечные заболевания по-прежнему являются серьезной проблемой для здоровья в Соединенных Штатах. Есть много вариантов лечения сердечных заболеваний. Ежегодно для сотен тысяч людей операция шунтирования сердца — лучший выбор для устранения закупорки артерий.

Операция по шунтированию сердца безопасна и эффективна и может помочь людям восстановить качество жизни, которое они испытывали до того, как у них развилось сердечное заболевание.

Процедура, время восстановления и риски

Шунтирование сердца — это наиболее распространенный вид операций на сердце, выполняемый у взрослых. Врачи рекомендуют операцию по шунтированию сердца, когда один или несколько кровеносных сосудов, по которым кровь идет к сердечным мышцам, частично заблокированы.

Медицинское название операции шунтирования сердца — шунтирование коронарной артерии (АКШ).

Иногда хирург может выполнить операцию по шунтированию сердца, не открывая грудную клетку.

Поделиться на PinterestAn IV позволяет вводить лекарства и жидкости непосредственно в организм.

Перед операцией шунтирования сердца пациенты должны:

воздержаться от приема любых препаратов, содержащих аспирин, в течение 3 дней до операции
немедленно бросить курить, так как курение создает слизь в легких, которая может помешать выздоровлению
принять меры, чтобы кто-то остался с ними после возвращения домой
избегать еды и питья после полуночи в ночь перед операцией
следовать любым другим инструкциям врача или бригады по уходу

Некоторые люди могут захотеть заранее сдать свою кровь для использования во время операции.

Член медицинской бригады также может побрить участки, в которых хирург сделает надрезы.

Непосредственно перед операцией врачи дают лекарство, которое вызывает глубокий сон до окончания операции.

Хотя время может варьироваться, операция шунтирования сердца обычно длится от 3 до 6 часов.

Операции по шунтированию сердца серьезны, но относительно безопасны.

Люди обычно начинают есть и двигаться вскоре после того, как врач удалил дыхательную трубку.

Поделиться на Pinterest Как правило, человек остается в больнице около недели после операции.

Процедура, время восстановления и риски

Медицинское название операции шунтирования сердца — шунтирование коронарной артерии (АКШ).

Иногда хирург может выполнить операцию по шунтированию сердца, не открывая грудную клетку.

Поделиться на PinterestAn IV позволяет вводить лекарства и жидкости непосредственно в организм.

Перед операцией шунтирования сердца пациенты должны:

воздержаться от приема любых препаратов, содержащих аспирин, в течение 3 дней до операции
немедленно бросить курить, так как курение создает слизь в легких, которая может помешать выздоровлению
принять меры, чтобы кто-то остался с ними после возвращения домой
избегать еды и питья после полуночи в ночь перед операцией
следовать любым другим инструкциям врача или бригады по уходу

Некоторые люди могут захотеть заранее сдать свою кровь для использования во время операции.

Член медицинской бригады также может побрить участки, в которых хирург сделает надрезы.

Непосредственно перед операцией врачи дают лекарство, которое вызывает глубокий сон до окончания операции.

Хотя время может варьироваться, операция шунтирования сердца обычно длится от 3 до 6 часов.

Операции по шунтированию сердца серьезны, но относительно безопасны.

Люди обычно начинают есть и двигаться вскоре после того, как врач удалил дыхательную трубку.

Поделиться на Pinterest Как правило, человек остается в больнице около недели после операции.

Осложнения возможны, но необычны.При отсутствии осложнений большинство людей могут ожидать улучшения качества жизни вскоре после операции.

Процедура, время восстановления и риски

Шунтирование сердца — это наиболее распространенный вид операций на сердце, выполняемый у взрослых.Врачи рекомендуют операцию по шунтированию сердца, когда один или несколько кровеносных сосудов, по которым кровь идет к сердечным мышцам, частично заблокированы.

Медицинское название операции шунтирования сердца — шунтирование коронарной артерии (АКШ).

Шунтирование сердца — это обычно операция на открытом сердце, что означает, что хирург разрезает грудную клетку, чтобы добраться до сердца.Затем хирург может выполнить операцию «без помпы» или «без помпы».

Иногда хирург может выполнить операцию по шунтированию сердца, не открывая грудную клетку.

Поделиться на PinterestAn IV позволяет вводить лекарства и жидкости непосредственно в организм.

Перед операцией шунтирования сердца пациенты должны:

воздержаться от приема любых препаратов, содержащих аспирин, в течение 3 дней до операции
немедленно бросить курить, так как курение создает слизь в легких, которая может помешать выздоровлению
принять меры, чтобы кто-то остался с ними после возвращения домой
избегать еды и питья после полуночи в ночь перед операцией
следовать любым другим инструкциям врача или бригады по уходу
