Выравнивание пола по маякам своими руками

Основа полов практически никогда не бывает идеальной. Всегда можно обнаружить разного рода щели и впадины, ямки и наплытия. Для того чтобы выровнять поверхность пола с последующей укладкой любого покрытия на него, нужны специальные ориентиры-маяки. Именно они определяют высоту стяжки, которую собираются делать в помещении.

Выравнивание пола по маякам

С помощью маячков легко создать такую плоскость, благодаря которой будет контролироваться толщина заливки в любом месте. Они помогают мастеру направлять правило в нужную сторону и правильно распределять засыпку или залитую смесь. Во многом установка маяков находится в зависимости от качества и свойств основы и материалов я выравнивания, от предполагаемой толщины и профессиональных качеств исполнителя работ. Для того чтобы приступить к установке маяков, необходимо подготовить рабочую поверхность.

Она готова в том случае, если:

• все значительные пробелы залиты раствором;
• нет пыли;
• проведена грунтовка;
• подчищены отслоения;
• выполнены гидроизоляция и шумоизоляция. Подготовка поверхности

После подготовки основы начинается работа по выставлению маяков, чтобы выровнять поверхность.

Содержание

1. Как найти наивысшую точку на поверхности основы?
2. Расчет количества маяков для помещения
3. Как установить маяки на саморезы
4. Видео – Как установить маяки на саморезы
5. Видео – Установка маяков под стяжку на саморезы самостоятельно
6. Как установить маяки на раствор
7. Какие материалы можно использовать
8. Видео – Установка маяков на раствор самостоятельно
9. Как укладывать и выравнивать стяжку
10. Видео – Выравнивание пола по маякам: инструкция от А до Я
11. Видео – Выравнивание пола по маякам: важные секреты установки маяков

Как найти наивысшую точку на поверхности основы?

Обычным уровнем пробивается горизонталь. На стенках комнаты на подходящей высоте делаются обозначения-метки. По точкам проводится заметная линия. Для этого можно использовать обычную красящую нить. Затем находится самая низкая и самая высокая точка половой поверхности. Это достаточно просто сделать. От отмеченной горизонтали уровнем и рулеткой надо во многих местах измерить расстояние до пола. В том месте, где оно наименьшее и есть самая высокая точка, поэтому здесь стяжка по толщине своей должна быть минимальна (3 см). С помощью методичного промера определяется необходимый уровень стяжки.

Обычным уровнем пробивается горизонталь

Максимально высокая точка тока может располагаться и в центральной части пола помещения. Проверяется это так же просто с помощью малярного шнура. Достаточно растянуть его по ширине помещения и просмотреть по длине растяжки. Если найдено новое максимально высокое место, поводится другой нулевой уровень. При небольшой площади обнаруженной точки лучше просто удалить выступивший участок. Перфоратор тут будет в самый раз.

Чтобы пол стал максимально ровным, маяки необходимы любому, кто занимается его выравнивающими работами, независимо от того, опытный мастер берется за дело или любитель.

Ставим маяки

Выставленные по нулевому уровню, они направляют правило, служат своеобразным ориентиром. Такая работа может казаться утомительной и затянутой, но именно от правильности ее выполнения и будет зависеть конечный результат.

Установка маяковУстановка маяков

Даже самому знающему мастеру для получения поверхности без изъянов требуются указатели, которые на самом деле являются направляющими, выставленными по начальному (0) уровню. Продвигая правило по этим своеобразным знакам, можно разравнивать весь раствор до идеальной поверхности.

Двигать правило по маякам гораздо удобней

Расчет количества маяков для помещения

Маяки принято ставить параллельно, началом их пути служит входная дверь, движение их ведет к стене напротив. Расстояние между параллелями должно быть меньше самого правила на 10 см или чуть больше. Крайние линии ведутся с отступом от стен на 3-4 дециметра. Для начала следует вычислить, где будет маяк №1.

Маяки

Например: S (расстояние) между предполагаемыми параллельными – 6, 55 м. Правило – 1,5 м. Оно, доставая до стены, должно быть с запасом в 15см, значит – от стены 1,35 м. Следующий за первым от края ряд будет где-то S=1 м, а между крайними остается – 3,85 м. При максимуме S между маяками 1,2 метра будет 3,85 м : 1,2 м = 3,2 (маяков). Ясно, что в данном случае помимо крайних хватит еще 2.

(6,55 – 0,7) / 5 = 1,17 м.

0,7 – Sот боковых маяков до стен.

5 – количество промежутков между маяками.

Как установить маяки на саморезы

Первый маяк ставится так, что он перекрывает высшую точку основы. В основе из бетона в данной точке с помощью сверла проделывается отверстие, его диаметр должен быть 6-10 мм. В него вгоняется чопик из дерева, а в чопик – саморез. Следующий – на противоположном конце. Правило ставится на верхушки саморезов, на него – уровень, следующий саморез должен находиться на одной горизонтали с первым. От одного до другого самореза протягивается леска, либо шнур.

Установка маяков

На линии лески, вернее прямо под ней, делаются отверстия в 50-ти, 60-ти см. друг от друга. Во все отверстия заделываются пробки и вкручиваются саморезы. Все они должны быть на одном уровне с протянутой нитью или леской.

Установка половых маяков

Следующий маяк ставится параллельно указателю №1. Выполняются такие же действия, как и в начале. Обе параллели также должны находиться на одной горизонтали. Это проверяется с помощью уровня. Можно на такой же высоте протянуть леску (шнур) поперек уже натянутых. Выравнивание обязательно должно вестись:

• по длине маяка;
• по уровню между всеми маяками.

Для удобства отслеживания уровня пола на саморезы можно прикрепить части перфоленты. В дальнейшем их выкручивают.

Видео – Как установить маяки на саморезы

Видео – Установка маяков под стяжку на саморезы самостоятельно

Как установить маяки на раствор

Можно выбрать и другой способ выкладки. Здесь потребуется гипс либо цемент. Из густого состава вкладываются горки. Они должны располагаться вдоль предполагаемых полосок. Маяки ставятся в раствор так, чтобы их верхние части касались натянутой веревки. С добавлением алебастра дело может пойти гораздо быстрее. Все схватывается в среднем минут за 15.

Как установить маяки на раствор

Категорически неприемлемо в качестве подкладок использовать материалы, которые быстро впитывают влагу. Они очень быстро потеряют свою первоначальную форму и в итоге приведут к образованию ненужных трещин и повалов в стяжке.

Какие материалы можно использовать

Для выравнивания полов можно использовать маяки разных видов. Во-первых, просто использовать готовые покупные, специально предназначенные для стяжки пола. Во-вторых, нередко, вместо них берут гипсокартонный профиль Пн 27*28. Чтобы он не прогибался, надо один вставить в другой. При этом получится сечение в виде квадрата. Правило по такому маяку будет легче продвигаться.

Гипсокартонный профиль

В-третьих, хорошей альтернативой станут бруски из дерева (высота-3 см., ширина – 3 см.) Перед использованием их надо смочить водой, чтобы они бруски не сразу впитали в себя влагу из цемента.

Маяки из брусков

В-четвертых, при крайнем случае, маяки выкладываются из раствора, замешанного из 1 части цемента и 1 – известки.

Маяки из раствора

Инструменты и материалы:

• перфоратор;
• дрель, шуруповерт;
• молоток, долото;
• правило;
• полиэтиленовая пленка;
• саморезы;
• цемент;
• гипс или алебастр;
• бечевка, нить красящая, шнур;
• емкости для раствора;
• мешалка, миксер;
• валик;
• уровень.

Видео – Установка маяков на раствор самостоятельно

Как укладывать и выравнивать стяжку

После того, как маяки готовы, а раствор стал твердым можно заняться и самой стяжкой. Однако, лучше это делать на мокрой поверхности, поэтому основу либо грунтуют, либо, целях экономии, просто смачивают обычной водой.

В результате сцепление улучшится. Чтобы не было “мокрых сюрпризов” для соседей снизу, просматриваются стыки между стеной и полом. При наличии щелей, их лучше запенить.

Как укладывать и выравнивать стяжку

Раствор лучше делать следующим способом: в первую емкость засыпаются цемент и песок и тщательно смешиваются. Во вторую – наливается вода, затем туда пересыпается сухая смесь из первой. (2 л./10 кг.). Все это миксуется до однородного состояния, отстаивается пару минут и вновь миксуется.

Раствор для стяжки

Берется приготовленный раствор. Выкладывание и выравнивание следует начинать от дальнего края. Раствор выкладывается между маяками и с помощью правила гонится на себя. При этом действовать надо плавно, без резких движений, чуть ведя из стороны в сторону. Правило нельзя отрывать от соседних реек. «Лишнюю» массу сгоняют по ходу стяжки вниз, на место следующей заливки раствора.

Выкладывание и выравнивание следует начинать от дальнего края

Раствор, желательно, замешивать небольшими партиями. Для стягивания лучше брать правило трапецевидной формы. Желательно, чтобы это делалось непрерывно. Удобно, когда в работе два человека. Один тянет раствор, другой готовит и разливает по ведрам смесь.

Заливка стяжки по маякам

После хорошего схватывания, когда появится возможность пройтись по поверхности без ущерба для нее, пластинки вытаскиваются, а ямки от них заделываются шпателем все той же смесью, которой делали заливку. Необходимо правильно соблюдать пропорции при замесе, обычно это 1/3. Если все-таки появились на поверхности неприятности в виде луж, от них надо немедленно избавляться, так как это чревато образованием впадин. С помощью правила их убирать. Если в качестве маяков устанавливались профили, то после схватывания стяжки профили удаляются. Неровности, полученные вследствие этого заделываются так же, как и ямки. Маяки, специально предназначенные для таких работ, не удаляют.

Стяжка

При заливке пола на небольшой площади, будь то ванная или туалет, можно для распределения стяжки по поверхности пользоваться игольчатым валиком.

Около месяца стяжка созревает. Ее укрывают полиэтиленом и время от времени опрыскивают водой либо увлажняют с помощью валика. Тем, кто не желает заниматься процедурой увлажнения, подойдет пластификатор, который изначально добавляется в раствор. При этом будет решена проблема образования трещин на поверхности стяжки.

Около месяца стяжка созревает

Просушка должна проходить в естественных условиях. Не допускается просушивать поверхность с помощью всевозможных обогревающих устройств. Не соблюдение этого правила может привести к быстрому образованию трещин и последующему разрушению стяжки.

При соблюдении всех указанных моментов, работы по выравниванию пола по маякам дадут свои приятные плоды.

Выравнивание пола по маякам: результат

Помещение будет иметь ровную поверхность под любое финишное покрытие, которое, благодаря идеальной ровности, будет служить длительное время не одному поколению жильцов.

Видео – Выравнивание пола по маякам: инструкция от А до Я

Видео – Выравнивание пола по маякам: важные секреты установки маяков

Стяжка пола по маякам своими руками: пошаговая инструкция

Стяжка пола по маякам может быть сухой (сборной), полусухой либо мокрой. Название и устройство стяжки пола по маякам зависит, соответственно, от использующихся материалов. Неизменным остается только один “ингредиент” — непосредственно маяки.

Стяжка пола по маякам

Содержание статьи

• 1 Устройство стяжки пола по маякам
• 2 Как залить стяжку по маякам самостоятельно? Основные этапы
• 3 Маяки для стяжки пола: общие принципы установки
  • 3.1 Видео — Определения уровня стяжки пола
  • 3. 2 Цены на профиль потолочный направляющий
  • 3.3 Инструменты и подготовка поверхности под маяки
  • 3.4 Цены на правило трапециевидное штукатурное
  • 3.5 Как установить маяки на саморезы
  • 3.6 Как установить маяки на раствор
  • 3.7 Лазерные маяки для стяжки пола
• 4 Стяжка пола по маякам: технология
  • 4.1 Цены на профиль штукатурный маячковый
  • 4.2 Нужно ли вытаскивать маяки из стяжки пола

Устройство стяжки пола по маякам

Сборные или сухие стяжки обустраиваются без каких-либо “мокрых процессов”.

Сухая стяжка, слои

На плиту перекрытия настилается гидроизоляционный материал, обычно это плотная полиэтиленовая пленка, поверх которой после выставления нулевого уровня саморезами крепятся маяки. Чаще всего в этом случае применяются потолочные профили для гипсокартона или их усиленные ребрами жесткости аналоги. Направление маяков — вдоль длинных стен помещения (от входной двери до окна). Профилей не может быть меньше трех даже в небольшом помещении и использовании трехметрового правила, иначе прочность готовой стяжки окажется под вопросом. Оптимальное расстояние между маяками — порядка 60 см. Керамзит или песок засыпают из мешков, начиная от дальнего угла, и распределяют между маяками плотным равномерным слоем.

Засыпка выравнивается с помощью правила

“Финишный” слой стяжки — листы ГВЛ, ОСП или фанеры в два слоя, фиксируемые клеем и саморезами. Маяки из засыпки, естественно, не извлекаются.

Гипсоволокнистые листы верхнего слоя сухой стяжки крепятся клеем и жёстко фиксируются с помощью саморезов

Сухие стяжки сложно назвать бюджетными, их не рекомендуется укладывать во влажных помещениях, но применение широко распространено благодаря небольшому весу и высокой скорости обустройства.

Полусухие стяжки отличаются от мокрых уменьшенным количеством влаги в растворе, наличием пластификаторов и фиброволокна.

Полусухая стяжка пола

Смесь для полусухих стяжек подают на объект пневмонагнетателем, а для мокрых чаще всего готовят в помещении порционно непосредственно перед заливкой.

Цементно-песчаная стяжка пола (мокрая)

И полусухие, и мокрые стяжки по маякам позволяют спрятать в толще раствора инженерные коммуникации, в том числе трубы теплого водяного пола.

Как залить стяжку по маякам самостоятельно? Основные этапы

1. Определение толщины стяжки, расчет количества раствора, разметка.

   Схема разметки

2. Подготовка основания включает в себя мелкий ремонт плит перекрытия при необходимости (заделку трещин, выбоин), уборку (удаление пятен от масла, клея, обеспыливание), грунтование для улучшения адгезии.

   Заделка трещин в плитах перекрытия

3. Укладка звуко-, гидро- и теплоизолирующих (керамзит/пенополистирол) материалов, если необходимо, а также демпферной ленты по периметру всех стен. Причем гидроизоляционный материал рекомендуется использовать в помещениях любого типа и назначения, так как водяные пары с подвалов и нижних этажей проникают через ж/б перекрытия.

   Гидроизоляция пола под стяжку

4. Укладка арматурной сетки и коммуникаций, если требуется (например, при монтаже теплого пола или стяжки большой толщины). Сетка в этом случае укладывается на пластиковые фиксаторы либо самодельные приспособления. В процессе заливки сетку желательно слегка смещать в разные стороны, чтобы раствор распределялся равномерно и не оставалось пустот.
   Армирование стяжки пола сеткой

5. Установка маяков. Самый ответственный этап. Чтобы поверхность стяжки была идеально ровной, важно выставить все маяки в одной горизонтальной плоскости. Расстояние между маяками выдерживают в пределах полутора-двух метров, отступ крайних профилей от стен 20-30 см.

   Схема установки маяков

6. Замешивание раствора вручную либо подача из пневмонагнетателя и распределение смеси правилом между маяками.

   Процесс распределения раствора правилом

   После этого этапа стяжку желательно накрыть полиэтиленовой пленкой и оставить созревать. Через 3-5 дней, когда стяжка наберет прочность, можно извлекать маяки и заделывать выемки самонивелирующейся либо цементно-песчаной смесью.

   Извлечение маяков и заделка выемок

7. Финишный этап — шлифовка стяжки. Проводится в два этапа — одновременно с выниманием маяков и после полного затвердевания поверхности.

   Подрезать излишки раствора и мелкие бугорки можно острой стороной правила

Маяки для стяжки пола: общие принципы установки

После проведенных работ по демонтажу старого покрытия, ремонта основания, уборки и нанесения грунтовки, можно переходить к разметке.

Удобнее всего заливать стяжку единовременно во всей квартире, выставляя общий нулевой уровень пола для всех помещений, кроме балкона и санузла. Если стяжка обустраивается только в одной комнате квартиры или дома, придется ориентироваться на уровень пола в других помещениях, причем принимая во внимание толщину заливаемого слоя (не менее 40 мм на ровных плитах перекрытия). То есть, делая стяжку в одной комнате, необходимо путем промеров выявить наивысшую точку именно этого помещения, а планируя залить по маякам стяжку в квартире, следует найти наивысшую точку пола именно квартиры.

Первый этап работы — отбивка горизонтальной линии на стенах на высоте примерно 10-30 см от пола. Используя угольник или линейку, можно произвольно поставить точку на указанной высоте.

От этой точки, используя ватерпасс, длинный пузырьковый либо лазерный уровень (предпочтительнее) необходимо отчертить линию в комнате или во всей квартире соответственно, если стяжка будет залита в нескольких помещениях сразу. Горизонтальная линия должна замкнуться в начальной точке с погрешностью не более 2-х мм.

Второй этап работы — отбивка уровня чернового пола. Используя угольник, необходимо сделать как можно больше промеров от начерченной линии до плиты перекрытия (фактического пола в помещении). В результате промеров нужно найти наименьшее расстояние от линии до пола, то есть наивысшую точку. Из этой точки снова начертить линию — уровень чернового пола.

Третий этап — отбивка уровня стяжки или линии чистового пола. Эту линию желательно отмечать маркером или колерным шнуром. Стяжка не может быть менее 40 мм. А если плиты перекрытий уложены с существенными перекосами либо поверхность их с большим количеством крупных выступов (перепады до 60 мм по высоте), толщина стяжки может составить 100-150 мм.

Если в пироге будет присутствовать утеплитель, это еще 50 мм.

Пример расчета высоты стяжки

Линия чистового пола будет ориентиром для выставления маяков. Верхнее ребро всех профилей будет находиться в одной плоскости, обозначенной разметкой.

Если в качестве маяков будут использоваться металлические профили, важно учесть их толщину (1-2 мм) при отбивке уровня чистового пола.

Совет! Для многослойных стяжек рекомендуется по отдельности отбивать уровень утеплителя и других материалов.

Мнение эксперта

Афанасьев Е.В.

Главный редактор проекта pol-exp.com Инженер.

Задать вопрос эксперту

Для уменьшения стоимости и массы мокрых стяжек большой толщины рекомендуется вместо обычного песка применять крупнозернистый, а при наличии особо крупных неровностей, когда толщина стяжки составит 150-170 мм, заливать первый слой керамзитобетоном.

Видео — Определения уровня стяжки пола

Переходим к одному из главных вопросов — какие маяки для стяжки пола лучше использовать?

Таблица: виды маяков и расчет их количества для помещения.

Вид	Описание	Размеры
Деревянные	Могут быть использованы строганые брусы 50х50 мм или 60х50 мм. Фиксируются длинными саморезами, иногда дополнительно алебастровым раствором. При больших перепадах по высоте в качестве подкладок под брусы используют деревянные клинья, кусочки фанеры и ДВП. Применяются редко, в основном для сухих стяжек. Древесина впитывает влагу из раствора, что приводит к неравномерному застыванию залитого слоя. Если все же было принято решение применить деревянные маяки для мокрой стяжки, желательно предварительно вымочить их. Извлекать деревянные маяки обязательно.	Стандартная длина брусов — 3 метра. Для помещений большой площади предпочтительней использовать шестиметровые маяки. Также можно найти в продаже брус длиной полтора, два и четыре метра. Желательно ориентироваться на длину помещения, чтобы было минимум обрезков.
Профиль П-образный	Алюминиевые и стальные профили чаще всего применяют в качестве направляющих как для сухих, так и для мокрых стяжек. Главные достоинства — демократичная цена, коррозионная стойкость и легкость монтажа. Располагают профиль острыми кромками как вверх, так и вниз, в зависимости от типа стяжки. Дополнительная фиксация П-образных направляющих по всей длине или точечно цементным раствором.	Для стяжек оптимально использовать профиль 28х27 мм. Стандартная длина 3 и 4 метра. Толщина от 0,5 до 2 мм. Профили можно купить поштучно или упаковкой 8, 12, 30 штук.
Маячковый или штукатурный профиль	Подходит для заливки стяжек небольшой толщины (не более 5 см). Стоит гораздо дешевле П-образного профиля, но сильно проигрывает в прочности. Концы маячковых профилей могут деформироваться, что отразится на ровности всей стяжки. Штукатурный профиль обычно укладывают на шляпки вкрученных по уровню саморезов и фиксируют алебастровым/цементным раствором.	Маячковые профили стальные и алюминиевые производят: — длиной 3 метра; — шириной 19 мм; — высотой (толщиной) 6 и 10 мм.Пластиковые профили для заливки стяжек не используются.
Профилированные и круглые трубы	Редко используются в частном строительстве, чаще при заливке стяжки в помещениях очень большой площади. Круглые, квадратные и прямоугольные трубы фиксируют только жидкими смесями по всей длине направляющих.	Минимальный размер профильных труб 15х15 мм, максимальная длина 12 метров.
Растворные маяки	Подходят для стяжек небольшой толщины. Представляют собой параллельные дорожки из цементной, алебастровой или иной строительной смеси. Раствор выкладывают поверх вкрученных по уровню саморезов, верх выложенных дорожек срезают правилом до уровня шляпок метизов. Справа и слева маяки подравнивают правилом, отсекая лишний раствор под прямым или тупым углом.

Цены на профиль потолочный направляющий

Профиль потолочный направляющий

Инструменты и подготовка поверхности под маяки

“Правильные” инструменты не только удобны, но и долговечны. Для установки маяков понадобится нехитрый набор:

Цены на правило трапециевидное штукатурное

 Правило трапециевидное штукатурное

Как установить маяки на саморезы

Способ применяется для монтажа маячковых Т-образных профилей. Дополнительно понадобятся плоскогубцы и кусачки или ножницы по металлу, перфорированная монтажная лента. Фиксация профилей раствором не предполагается.

Этап	Описание
1. Нарезка монтажной перфорированной ленты	Лента легко режется обычными кусачками или ножницами по металлу. Слишком длинные отрезки не нужны (оптимальная длина равна умноженной на 2 ширине профиля).
2. Разметка и высверливание отверстий под дюбели	Как правильно сделать разметку под маяки, мы рассмотрели выше. Для удобства можно натянуть леску или капроновый шнур вдоль линий расположения маяков на высоте уровня чистового пола. Перфоратором необходимо высверлить ряд отверстий с интервалом примерно 50 см, из отверстий убрать пыль строительным пылесосом. В каждое отверстие вбить дюбель.
3. Вкручивание саморезов	Каждый саморез сначала необходимо вдеть в расположенное примерно посередине отверстие отрезка монтажной ленты, затем вкрутить в дюбель таким образом, чтобы шляпка располагалась на уровне чистового пола (ориентир — натянутые нити).
4. Установка маяков на саморезы	Штукатурный маяк необходимо уложить поверх шляпок саморезов. Крепление профиля осуществляется монтажной лентой, края которой просто подгибаются за полочки маяка и поджимаются пассатижами.

Совет! Опирайтесь коленями на любую мягкую подложку, а не на жесткий бетон плиты перекрытия.

После установки маяков важно проверить их положение уровнем, прикладывая его вдоль, поперек и диагонально к маякам. В случае выявленных отклонений от горизонтали придется поправлять положение саморезов, вкручивая или немного выкручивая их.

Как установить маяки на раствор

Металлические профили можно установить непосредственно на растворные кучки, не вкручивая предварительно саморезы. Способ подходит для тонких стяжек. Главное достоинство — высокая скорость работ. Главный недостаток — высокой точности сложно добиться без применения лазерного нивелира.

Кстати! Иногда способ установки с применением лазерного нивелира называется лазерными маяками для стяжки пола.

Шаг 1. Определение нулевого уровня и уровня чистового пола.

Лазер выставлен по уровню чистового пола

Шаг 2. Установка лазерного нивелира в центре комнаты. Прибор устанавливается только на ровную площадку. В нашем случае дощечка горизонтально лежит на обычных подвесах, которые слегка выгнуты для компенсации неровностей плит перекрытия.

Установка лазерного нивелира

Шаг 3. Раскладывание маячковых профилей. Если длины одного профиля не хватило на все помещение, нахлест по толщине делать не стоит, т.к. будет перепад высоты до 2-х мм. Лучше слегка подогнуть торцы вниз и расположить профили рядом друг с другом.

На правило наклеиваем малярный скотч с двух сторон и ставим контрольные метки (линия чистового пола).

На фото показано, как поставить метки

Шаг 4. Замешивание штукатурной смеси и установка профиля на раствор. Консистенция раствора — очень густая сметана. Замешивать удобно миксером в ведре, выкладывать — мастерком с интервалом 50 см. Маяк должен быть вдавлен в раствор.

Установка профиля на раствор

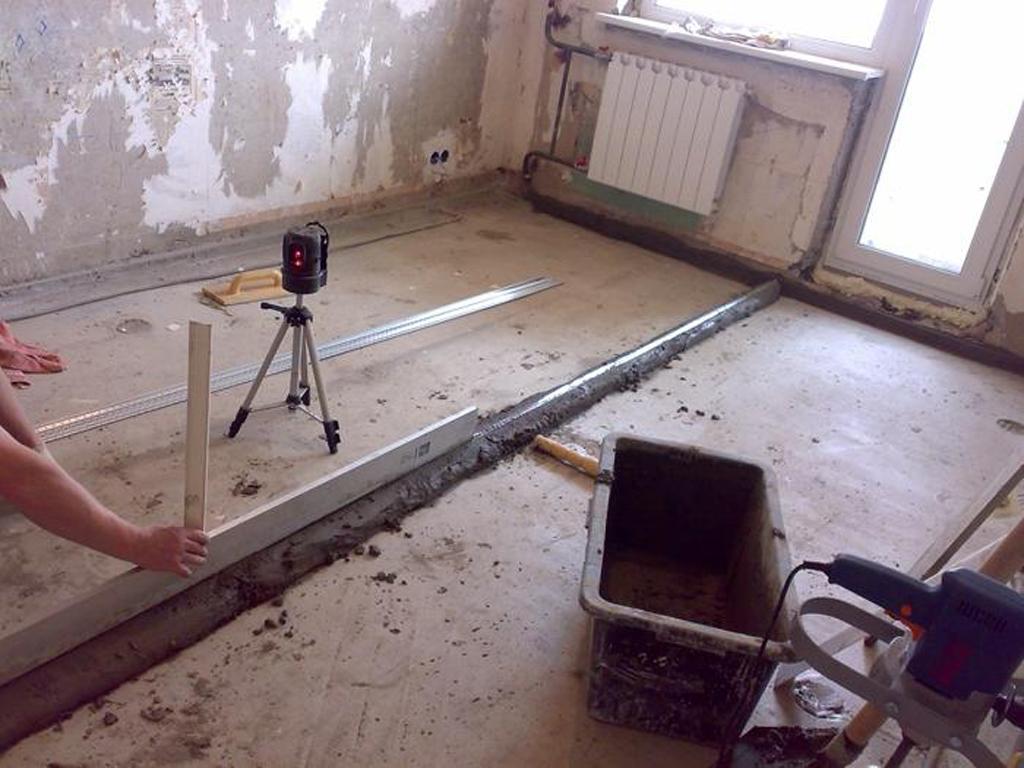

Проверка положения маяков ведется длинным правилом по лазерному уровню.

Проверка положения маяков

Излишки раствора необходимо сразу удалить кельмой, чтобы при заливке стяжки правило не цеплялось.

Излишки раствора счищены мастерком

Сохнет раствор примерно сутки, после чего можно переходить к заливке стяжки пола.

Заливка стяжки по маякам

Лазерные маяки для стяжки пола

Самый надежный и точный способ монтажа маяков для стяжки — одновременно и на саморезы, и на раствор. В этом случае профиль точно не будет “гулять” под правилом. А 3D нивелир максимально облегчит процесс выставления плоскости.

Обычно маяки укладывают вдоль комнаты, но, если мешают коммуникации, лучше расположить профили поперек помещения.

Профиль упирается в трубу

Лучше разместить маяки вдоль коммуникаций

Шаг 1. Определяем уровень чистового пола и сделать отметки положения маяков. В нашем примере в комнате длиной 5 метров будет расположено 3 ряда маяков с отступами по 30 см от стен и 220 см между соседними профилями. Распределять раствор в этом случае удобно правилом длиной 2,5 или 3 метра. Новичкам будет удобнее выставить 4 ряда маяков и взять правило меньшей длины.

Определяем самую высокую точку от которой и отталкиваемся в расчетах

Проставляем на полу отметки под ряд саморезов, на которых будет опираться профиль

Шаг 2. Через каждую отметку выставляем луч нивелира и отбиваем прямую линию.

Выставляем линию луча через нарисованные риски

По линии через каждые 50 см сверлим отверстия перфоратором, убираем пыль, ставим дюбели, в которые вкручиваем саморезы. Чтобы шляпки саморезов располагались в одной плоскости, на отвертку наклеиваем малярный скотч и ставим риску (положение луча нивелира).

Забиваем в получившееся лунки дюбеля и закручиваем заранее приготовленные саморезы

Процесс выставления саморезов в одной плоскости

Шаг 3. Замешиваем раствор (гипсовый, алебастровый) и накидываем кучками вдоль линий прокладки маяков. Кучки должны быть немного выше шляпок саморезов.

Берем профиль и, вдавливая в раствор, располагаем строго поверх саморезов. Излишки раствора снимаем кельмой, наличие выступов и неровностей недопустимо. Проверяем положение по лучу нивелира, дополнительно — двухметровым пузырьковым уровнем.

Фиксация маяков

Шаг 4. Дожидаемся, пока раствор схватится, после чего начинаем заливку стяжки.

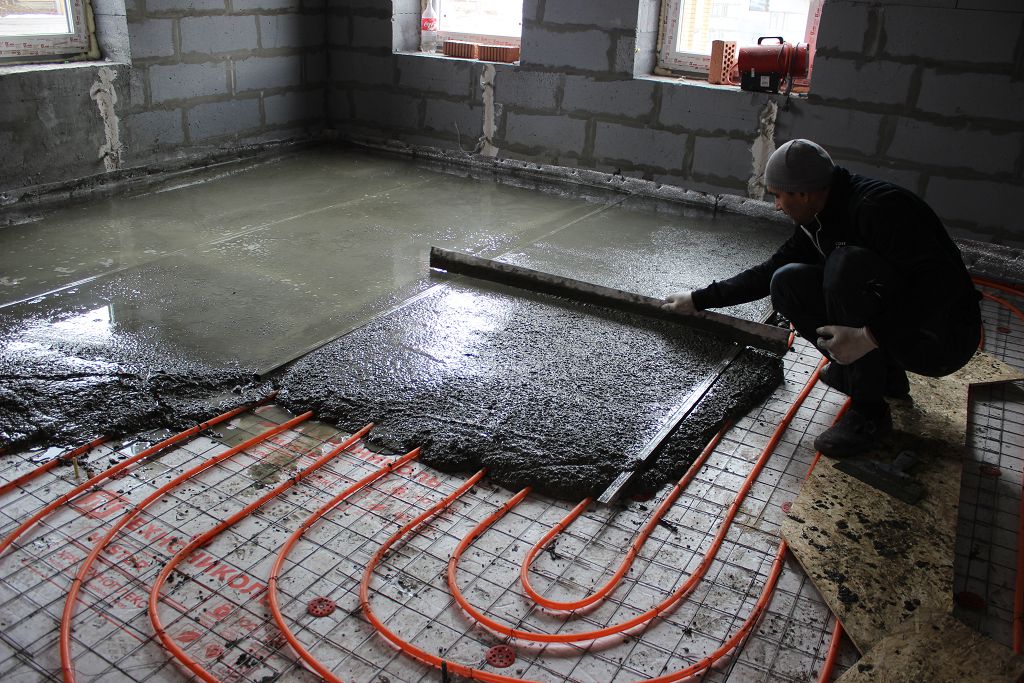

Накидываем и разравниваем раствор

Стяжка пола по маякам: технология

Исходные данные рассматриваемой технологии: полусухая бетонная стяжка пола своими руками (замес раствора миксером) по маякам поверх мягких шумоизоляционных матов. Стяжка армирована сварной сеткой в жилых комнатах. Толщина проволоки сетки 3 мм, карты 50х50 см. Назначение стяжки — скрыть коммуникации в квартире и выровнять большой перепад высот (уклон более 5 см между окном спальни и входной дверью).

Коммуникации в квартире

Шаг 1. На подготовленное черновое основание (плиты перекрытия) настилаем шумоизоляционные маты с нахлестами на стены 15-20 см. Стыки полотен склеиваем армированным скотчем. Таким образом будет предотвращено жесткое соприкосновение стяжки и стены, улучшена звукоизоляция в помещении из-за предотвращения распространения вибрационных шумов.

Универсальные решения для стяжки

Укладываем арматурную сетку (на фиксаторы) и коммуникации там, где это предусмотрено проектом.

Арматурная сетка не должна лежать на матах, необходимо выставить фиксаторы

Шаг 2. Начинаем выставлять маяки. Делаем разметку, вкручиваем рядами саморезы.

Вкручивание саморезов под маяки

Проверяем их положение правилом по линии лазерного уровня.

Лазерный нивелир позволяет выполнять работу быстрее и аккуратней. На фото процесс разметки

Проверка положения саморезов

Если все шляпки саморезов находятся в одной плоскости, начинаем замешивать полусухой раствор (пескобетон) в ведре строительным миксером. Готовый раствор выкладываем кельмой под всю длину маяков. Установка маяков для стяжки пола производится в выложенный раствор, профиль утапливаем до соприкосновения с саморезами.

Профиль маячковый

Цены на профиль штукатурный маячковый

Профиль штукатурный маячковый



Выкладывание раствора под профиль

Профиль необходимо уложить на саморезы и зафиксировать раствором

Установка маяков

Проверяем положение маяка. Излишки раствора убираем кельмой.

Маячковый профиль утоплен в растворе

Маяки для стяжки

Шаг 3. Замешиваем раствор для заливки.

Подготовка раствора

Пропорции раствора можно рассчитать, используя калькулятор. Пластификаторы с смесь добавляются при необходимости ускорения процесса застывания стяжки либо если заливка ведется при  температуре ниже +5°C.

Перейти к расчётам



Введите запрашиваемые значения и нажмите кнопку «Рассчитать количество сухой строительной смеси»



Укажите параметры помещения: его длину и ширину (в метрах), и перепад уровня высшей и низшей точек пола (в миллиметрах)

Расчет провести:

— по известной площади комнаты произвольной формы — по линейным параметрам прямоугольного помещения

Площадь пола, заливаемого стяжкой, м²

перепад высоты, мм



Укажите планируемую толщину стяжки

толщина стяжки, мм



Укажите паспортный параметр расхода выбранной строительной смеси

паспортный расход смеси, кг/м² при слое в 10 мм

Раствор выкладываем кельмой между маяками.

Раствор можно набрасывать лопатой или кельмой

Выравниваем смесь штукатурным правилом, двигая его по маякам вправо-влево и одновременно на себя. Заливка стяжки по маякам ведется по направлению от дальнего угла помещения в сторону двери.

Заливка стяжки по маякам

Еще одно фото процесса

Через пару дней после заливки можно переходить к удалению маяков и шлифовке поверхности (достаточно острой стороной правила сбить мелкие бугорки и незначительные неровности). Если же поверхность планируется дополнительно выровнять самонивелирующимися смесями, процесс шлифовки можно пропустить.

Нужно ли вытаскивать маяки из стяжки пола

Часть “специалистов” настаивают на том, что маяки можно оставлять в толще стяжки. Однако, как показывает практика, это может вызвать множество проблем, в том числе растрескивание стяжки. Иногда стяжка дает небольшую усадку и поверхности маяков начинают заметно выступать над уровнем чистового пола, соответственно, понадобится заливка дополнительного выравнивающего слоя, что обернется существенными затратами.

Извлечь металлические маяки из толщи схватившегося раствора можно, поддев концом кельмы. Штробы от извлеченных маяков необходимо заполнять тем же раствором, который применялся для заливки стяжки.

Заполнение штробы раствором

Мастерком выкладываем подготовленный раствор в штробу с небольшим излишком.

Заполненная раствором штроба

Подрезать излишки можно через 3-4 часа или на следующий день.

Подрезку выполняем краем штукатурной гладилки. Смесь еще недостаточно затвердеет и счищаться будет легко.

Подрезка раствора

Бетон (Часть 4: Сохранение исторического маяка)

%PDF-1.6 % 100 0 объект > эндообъект 101 0 объект >поток application/pdf

Программа морского наследия (Служба национальных парков)

Справочник по сохранению исторических маяков

Бетон (Часть 4: Сохранение исторического маяка)

1998-04-20T20:10:04ZAdobe PageMaker 6.522014-07-10T09:50:03-04:002014-07-10T09:50:03-04:00Acrobat Distiller 3. 01 для Windowsuuid:7139b5d4-f766-4f02-a5fa-c1dbf884801cuuid:f399fc8b-7896-4c67-9be6-ebb6e9e636c0 конечный поток эндообъект 56 0 объект > эндообъект 14 0 объект > эндообъект 57 0 объект > эндообъект 52 0 объект > эндообъект 60 0 объект > эндообъект 65 0 объект > эндообъект 70 0 объект > эндообъект 74 0 объект > эндообъект 77 0 объект > эндообъект 80 0 объект > эндообъект 83 0 объект > эндообъект 86 0 объект > эндообъект 87 0 объект >поток P5DC4c «0Hp ,D#X1sKpa*ф`9А с:FR1 9h7NfZu@PP9kg#i7Ad1Hb4 $ @P0ȤT%A0T»R#cx -b&I4TSK30T( EQoX[GMB)Pc(spd\e2FAR ٰ͆ 0Ùl 4+7*4А

Стяжка пола по маякам.

Установка маяков под стяжку пола

При строительстве частного дома или капитальном ремонте квартиры очень важным этапом является стяжка пола, которая предназначена для выравнивания поверхности перед финишным покрытием.

Стяжка пола по маякам

Процесс установки маячной системы при подготовке к выравниванию поверхности пола достаточно сложный и крайне ответственный, требующий максимальной аккуратности, а также строгой последовательности действий.

От того, насколько правильно установлены маяки под стяжку пола, зависит уровень качества будущей поверхности, а, следовательно, эксплуатационные характеристики и внешний вид планируемых декоративных напольных покрытий.

Какая роль отводится маякам в строительном процессе?

С каким бы усердием ни велись общестроительные работы, практически невозможно добиться того, чтобы поверхность плит была идеальной, а сами они имели бы строго горизонтальное расположение. Всегда есть небольшая разница в высоте. Кроме того, часто требуется выполнить определенный уровень гидроизоляции, утепления или монтажа систем обогрева «теплые полы». В любом случае «чистые» поверхности, на которые будут нанесены сами декоративные покрытия, становятся несколько выше по уровню.

Сама процедура выравнивания полов методом заливки (или заливки) стяжки требует отдельного подробного рассмотрения — очень много разных нюансов, начиная от подготовки поверхности основания, заканчивая выбором вида и требуемая пропорция раствора.

Но как сделать так, чтобы созданные поверхности были идеально горизонтальными? Чтобы правильно ответить на этот вопрос, нам необходимо поближе познакомиться с назначением маячной системы.

По своей сути стяжка пола по маякам представляет собой не что иное, как набор направляющих, которые устанавливаются на одном, строго выверенном уровне. Они служат хорошим ориентиром для наливщика полов и незаменимым технологическим приспособлением, значительно упрощающим этот ответственный и трудоемкий процесс.

Общие принципы установки маяков

Для обеспечения наиболее качественной установки маяков для стяжки пола очень важно соблюдать два важнейших условия:

1. Точное отбивание нулевого уровня.
2. Строгое соблюдение необходимого расстояния между направляющими.

Нулевой уровень

Если вы хотите придать шпатлевочной стяжке действительно высокую степень прочности, чтобы максимально продлить срок службы, ее толщину в самых узких участках следует делать не более тридцати миллиметров, т.к. это идеальное значение для заполнения нулевого уровня.

Некоторые из видов (например, сухая стяжка полов на маяках) требуют гораздо более толстого слоя – от пятидесяти миллиметров.

В углах, которые визуально кажутся слишком высокими, на стенах делают отметки на расстоянии, скажем, сантиметров пятьдесят от уровня пола.

С помощью гидроуровней или строительных уровней-линеек эти отметки следует переместить по всему периметру стены помещения. Этот процесс можно значительно упростить и ускорить при наличии качественного лазерного уровня.

От этой строго горизонтальной линии и следует отмерить расстояние до поверхности пола на каждом из участков стены помещения, зафиксировав результат. Место, где это расстояние минимально, следует принять за самую высокую точку пола.

В обнаруженной точке необходимо сделать отметку над поверхностью пола примерно на тридцать миллиметров (для максимальной толщины стяжки). От нее, как и в первом случае, необходимо провести строго горизонтальную линию по всему периметру стены. Эта линия будет «нулевой» базовой линией.

Для того, чтобы убедиться, что все сделано правильно, нужно проверить уровни полов в центре комнаты — бывают случаи, что там он выше стены.

Проверка производится в ряде мест с помощью шнуров, натянутых по основным линиям. Если уровень в центре помещения выше или толщина заливаемой стяжки слишком мала, нулевую линию следует сместить вверх на необходимое расстояние.

Как правильно спланировать направление маяков, а также расстояние между ними?

Как правило, линию маяка прокладывают вдоль помещения, в направлении предстоящей заливки стяжек.

От стены первая и вторая параллельные направляющие должны располагаться на расстоянии не более трехсот с половиной миллиметров друг от друга, иначе на поверхности может образоваться провал стены.

Остальные маяки должны быть распределены равномерно, чтобы расстояние между двумя соседними направляющими было примерно на 255-355 миллиметров меньше длины имеющегося правила.

Некоторые технологии устройства стяжки требуют достаточно частого размещения маяка. Например, для засыпания сухой стяжки нужно около восьми направляющих, ширина которых должна превышать ширину комнаты.

После того, как сделана стяжка пола на маяках, необходимо выровнять поверхность.

Маяк Вид

Для установки маяков на стяжку пола используйте специальные металлические профили или приспособления, а также некоторые подручные материалы.

Выбор способа установки в основном будет зависеть от типа наполнителя или наполнителя.

Металлический профиль

В качестве ориентира при установке маяков под стяжку пола (фото) в основном используется металлический профиль.

При устройстве стяжки с минимальной толщиной в небольшом помещении для данной цели вполне может подойти гипсовый металлический профиль.

Тем не менее, несмотря на свое так называемое «ребро жесткости», он не обладает особо высоким уровнем прочности и при большом объеме заливаемого раствора не справляется с таким давлением, из-за чего начинает деформироваться — пружинить или изгибаться.

Как очень удачная альтернатива, часто используется для установки маяков для стяжки пола из металлического П-образного профиля для гипсокартона. Это может быть узкий потолок, с высотой боковой полки в двадцать семь с половиной миллиметров и шириной перемычки в двадцать восемь с половиной миллиметров, или широкий-двадцать семь с половиной на шестьдесят семь полтора миллиметра.
