Внутренний диаметр 25 полипропиленовой трубы: Труба полипропиленовая 25 мм PPR PN25, SDR6 (25×4.2), DN16, армированная стекловолокном купить

Добавлено автор alexxlab

рассчет внутреннего по таблице, большие размеры для водоснабжения

Давайте постараемся проанализировать:

  • По каким принципам подбирается внутренний диаметр полипропиленовых труб при выборе материала для водопровода;
  • Где используются полипропиленовые трубы больших диаметров;
  •  И какого все-таки диаметра трубу из полипропилена стоит купить человеку, который собирается смонтировать новый домашний водопровод.

Встретить полипропиленовые трубы сейчас можно везде

Начнем, однако, с нескольких замечаний общего характера.

Сфера применения

Полипропиленовые трубы появились на рынке совсем недавно, однако уже завоевали популярность.

Причина — их несомненные достоинства на фоне конкурентов:

  • Они не подвержены коррозии;
  • Не боятся сырости и агрессивных сред;
  • Дешевы;
  • Неэлектропроводны и, значит, гарантируют, что в водопроводе или системе отопления электрохимические процессы не будут разрушать алюминиевый радиатор, а владельца не ударит током при неисправности стиральной машинки;
  • Легко монтируются;
  • Имеют эстетичный внешний вид.

Однако внутренние водопроводы — не единственный ареал обитания полипропилена.

Его применяют и для:

  • Вентиляции. Полипропиленовые трубы большого диаметра легки и не создают значительной нагрузки даже на перегородки, сделанные на основе деревянного каркаса с обшивкой из стеновых панелей или гипсокартоном.

Еще недавно в вентиляционных системах можно было видеть только жестяные короба. Все меняется…

  • Канализации. Стойкость материала к агрессивным средам здесь очень кстати.

Легко перенести, легко смонтировать

  • Наружные водопроводы холодного водоснабжения на несколько домов. С одной стороны, полипропилен менее механически прочен, чем его основной конкурент в этой области — чугун.
    Полипропиленовые водопроводы, проложенные под дорогами, нуждаются в дополнительной защите — железобетонном коробе.
    Зато они не зарастают отложениями. Кроме того, эластичность материала сохранит трубу целой даже при перемерзании: она просто растянется, а после оттаивания вернется к старому диаметру.

Классификация

Таблица самых распространенных видов полипропиленовых труб выглядит так:

РРВ

Так маркируются трубы с повышенной ударной прочностью. Традиционно применяются при монтаже напольных систем отопления (немудрено запнуться о трубу, но если она при этом треснет — грош цена такому трубопроводу) и в системах холодного водоснабжения.

PPH

Как правило, это трубы полипропиленовые большого диаметра, предназначенные для вентиляционных систем и водопроводов с холодной водой. Температуры они боятся.

PPR

Самые распространенные и популярные трубы. Ценятся своей универсальностью. Они хорошо переносят высокие температуры и годятся для холодного, горячего водоснабжения и отопительных систем.

Как нетрудно догадаться, все вышеперечисленные трубы различаются прежде всего видом используемого пластика. Незначительные добавки могут сделать полипропилен более эластичным  или термостойким.

Армирование

Однако есть и другой способ изменить механические свойства труб — армирование.

Армирование труб выполняется:

  • Алюминиевой фольгой. Слой алюминия может расположиться снаружи полипропиленовой водопроводной трубы или между двумя слоями полипропилена.

Здесь слой алюминия прячется между слоями пластика

  • Стекловолокном. В этом случае средний слой трехслойной трубы представляет собой смесь полипропилена с волоконцами стеклоткани.

Армирование обычно выделяется цветом

Армирование делает трубу более прочной и уменьшает коэффициент ее теплового расширения.

Совет: если вы решаете, какой вид армирования стоит предпочесть — лучше остановите свой выбор на стекловолокне.

Такие трубы ни при каких обстоятельствах не расслаиваются, теряя механическую прочность. Кроме того, при монтаже они не требуют зачистки для полипропиленовых труб.

Диаметр

Наконец, трубы классифицируются по проходимости. Внутренний диаметр полипропиленовой трубы определяет то, сколько воды она может пропустить за единицу времени. Внешний диаметр для расчета проходимости не важен, однако им, а значит, и толщиной стенок трубы определяется ее прочность и способность выдержать давление воды.

Расчет проходимости

В общем случае для грубого расчета необходимого внутреннего диаметра трубы существует несложная формула:

Формула расчета внутреннего диаметра полипропиленовой трубы

В ней Qобщ — суммарный пиковый расход воды, число Pi принимается равным 3,14, а V — скорость движения воды по трубам. Значение последнего параметра берется для толстых труб в 1,5-2 метра в секунду, для тонких 0,7-1,2. Разница связана с тем, что тем меньше диаметр трубы — тем больше у этой трубы соотношение поверхность/просвет. Попросту говоря, в тоненькой трубе большая часть проходящего через нее объема воды будет тормозиться о стенки.

Полипропиленовые трубы диаметры 10-25 миллиметров подбираются исходя из меньшего значения скорости, трубы полипропиленовые диаметры 32 миллиметра и выше — по большему значению V.

В каждой группе стоит ориентироваться на максимальное значение скорости, поскольку у полипропилена очень гладкая поверхность. Применительно к водопроводу это означает минимальные потери на трение воды о стенки.

Точный расчет проходимости и диаметра трубы важны в том случае, если проектируется прежде всего система водоснабжения многоквартирного дома. Если использовать трубу диаметром меньше необходимого — то в вечерние часы, в пик потребления воды верхние этажи просто останутся без нее.

Как видите, из полипропиленовой трубы делают и стояки водоснабжения

Разумеется, всегда есть соблазн перестраховаться и взять трубу диаметром значительно больше расчетного. Но здесь не стоит забывать про экономическую составляющую проекта: тем больше диаметр полипропиленовых труб для водоснабжения, тем больше и их стоимость. Добавьте к этому более дорогие фитинги для полипропиленовых труб — и получим в результате весьма значительные расходы, которых легко можно избежать.

Трубы полипропиленовые большого диаметра не используются там, где можно обойтись меньшими, в силу еще одной причины, опять-таки связанной с экономией. Вспомните, как вы умываетесь утром. Зачастую приходится долго сливать воду из крана, прежде чем она станет горячей, верно? И это количество тем больше, чем больше диаметр трубы. В отсутствие водоразбора все тепло горячей воды, заполняющей трубу, бесполезно рассеивается в атмосфере.

Совет: сделав систему горячего водоснабжения циркуляционной, вы избежите необходимости долго сливать воду прежде, чем она нагреется.

В частном доме для этого достаточно простенького циркуляционного насоса и второй трубы для возврата воды к котлу.

Если при монтаже стояка водоснабжения используются полипропиленовые трубы — внутренний диаметр их, как правило, берется около 25 миллиметров для пятиэтажных домов и 32-х — для девяти — шестнадцатиэтажек. Впрочем, при выборе диаметра используется обычно точный подсчет количества сантехнических приборов.

Трубы полипропиленовые больших диаметров обычно используются для подвода холодной воды к одному или нескольким домам.

На теплотрассы полипропилен не ставят никогда: слишком высока температура воды на подающем трубопроводе. Да и при испытаниях трасс на плотность подвергать сравнительно мягкий полипропилен огромному давлению — значит искать приключений на свою пятую точку.

С холодной водой таких опасностей нет: температура постоянно низкая, давление сравнительно невелико, поэтому последнее время коммунальники постепенно отказываются от магистралей из чугуна и стали в пользу нового материала. Трубы полипропиленовые диаметром 500  миллиметров и даже больше уже часто можно встретить в трубопроводах, снабжающих водой целые микрорайоны.

Полипропиленовые трубы бываю и такими

Частный дом или квартира

Однако если вы проектируете водопровод для небольшого частного дома или своей квартиры — сложный расчет вам  ни к чему. Количество точек водоразбора невелико, а разница в цене между трубами разных диаметров при небольшом объеме закупки не подорвет даже скромный бюджет.

Посмотрите в корпус смесителя. Видите, через какие тонкие отверстия вода попадает в раковину? Трубы полипропиленовые внутренний диаметр должны иметь всего-то достаточный, чтобы узким местом водопровода были те самые дырочки в смесителе. Вспомните: проходимость трубы равна проходимости самого узкого ее места.

Именно поэтому владельцы домов и квартир, не тратя времени на сложные расчеты, просто покупают и ставят себе полипропиленовые трубы диаметр 20 мм. При любом разумном количестве умывальников, раковин, ванн и биде этого хватит за глаза.

Владельцы квартир редко ломают голову над выбором нужного диаметра трубы

Заключение

Как видите, диаметры труб полипропиленовых подбираются без особой сложности. В большинстве случаев достаточно просто взять самую дешевую трубу — и вперед, творить и созидать

Удачи в ремонте!

Диаметр полипропиленовых труб таблица, характеристики и применение

  • Фото: Диаметр полипропиленовых труб таблица

Содержание

  • 1 Преимущества полипропиленовых труб
  • 2 Характеристики полипропиленовых труб
  • 3 Диаметры полипропиленовых труб таблица
  • 4 Особенности монтажа
  • 5 Несколько рекомендаций
    • 5. 1 Похожие материалы

В настоящее время для монтажа водопроводов и систем отопления широко применяются разнообразные полимерные трубы. Все они имеют сходные потребительские свойства: большой срок эксплуатации, более или менее простой монтаж, отсутствие коррозии, низкие теплопотери.

Благодаря гладкой внутренней поверхности сопротивление движению жидкости в трубе очень мало. По сравнению с другими типами полимерных труб трубы из полипропилена обладают несколькими преимуществами, благодаря которым именно они используются для устройства отопления и водопровода чаще других.

Преимущества полипропиленовых труб

  • Низкая цена. Трубы из полипропилена выпускаются уже довольно давно. Технология изготовления отлажена и они выпускаются многими заводами. Ещё одно удобство: трубы и фитинги разных производителей полностью совместимы.
  • Механическая прочность. Толщина стенки у полипропиленовой трубы наибольшая среди полимерных. Это обуславливает их большой наружный диаметр, они почти не гнутся и их очень сложно повредить.
  • Внешний вид.При некоторой гибкости трубы сохраняют прямолинейную форму, поэтому они хорошо смотрятся проложенные открыто. Можно выбирать из нескольких цветов: белого, серого, синего, зелёного.

Характеристики полипропиленовых труб

Трубы различаются по следующим характеристикам: диаметру, максимальной температуре, предельному давлению и температурному расширению. В зависимости от назначения подбирают трубы с нужными характеристиками.

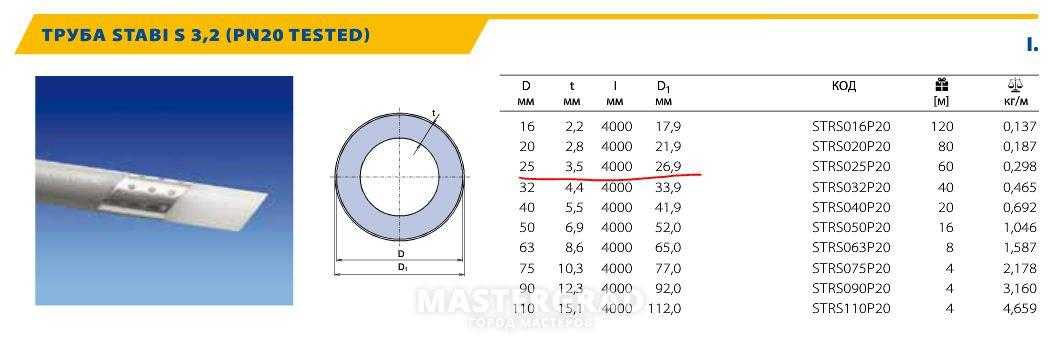

Диаметры полипропиленовых труб таблица

PN 10
МаркировкаНаружный диаметр, ммТолщина стенок, ммВнутренний диаметр, мм
20×1,9201,916,2
25×2,3252,320,4
32×3,032326,0
40×3,7403,732,6
50×4,6504,640,8
63×5,8635,851,4
75×6,9756,961,2
90×8,2908,273,6
110×101101090,0
PN 20
16×2,7161610,6
20×3,4203,413,2
25×4,2254,216,6
32×5,4325,421,2
40×6,7406,726,6
50×8,4508,433,2
63×10,56310,542,0
75×12,57512,550,0
90×15,0901560,0
110×18,411018,473,2
PN 20
Исходный диаметр,ммДиаметр после заточки, ммВнутренний диаметр,ммТолщина стенок,мм
21,22013,24,0
26,22516,64,8
33,23221,26,0
41,44026,67,4
52,55033,29,1
65,96342,011,3
77,97550,013,3

Для водопровода используют трубы с наружным диаметром примерно от 21 до 25 миллиметров, что эквивалентно обычным стальным трубам диаметром ½ и ¾ дюйма соответственно. Для водяных стояков используют трубы диаметром от 32 до 40 миллиметров. Диаметр можно измерить и он указан в маркировке трубы.

Максимальное давление, для которого предназначена труба, обозначается в маркировке. Например, надпись PN10 означает, что труба должна эксплуатироваться при давлении не более 10 бар, PN25 – не более 25 бар. Также в маркировке указывается температура в градусах. В домах для водопровода и отопления применяют трубы PN20 и PN25, рассчитанные на максимальную температуру 95 градусов.

Полипропилен имеет немалый коэффициент расширения: при изменении температуры в процессе эксплуатации длина трубы заметно меняется.

Для устранения этого недостатка применяются специальные компенсаторы в виде петель. Например, при монтаже стояков водоснабжения в многоквартирных домах на каждый этаж длины стояка устанавливается один компенсатор.



В тех случаях, когда устанавливать компенсатор нежелательно или невозможно, нужно применять армированные специальные трубы из полипропилена. Такие трубы имеют в толще стенки армирующий слой из алюминия или стекловолокна, который удерживает полипропилен от больших температурных деформаций.

Если трубу планируется замуровывать в толщу стены, то использование армированного полипропилена обязательно.

Особенности монтажа

Как уже отмечалось, трубы из полипропилена нельзя изогнуть. При монтаже приходится каждый изгиб и поворот трубопровода изготавливать на месте с помощью соответствующих угловых фитингов. Сама технология соединения проста и надёжна: с помощью специального устройства соединяемые детали разогреваются до температуры, когда полипропилен плавится, детали немедленно соединяются и после остывания получается надёжное монолитное соединение.

От монтажника требуется определённое мастерство: желательно, чтобы соединений было как можно меньше, и при этом часто монтаж выполняется в труднодоступных местах.

Несколько рекомендаций

Спланируйте где и как будет проходить трубопровод. Посчитайте необходимое количество труб, углов, тройников, переходников. Примите во внимание места, где трубы будут перекрещиваться. Угловые фитинги и трубы покупайте с некоторым запасом: в процессе монтажа может возникнуть необходимость изменить траекторию трубопровода. После окончания монтажа обязательно проверьте готовый трубопровод под давлением на возможные утечки.

Правильно выполненный монтаж позволит вам забыть о проблемах с водопроводом на 50 ближайших лет.

ISO 4427 — Полиэтиленовые трубы для водоснабжения

Полиэтилен — ПЭ — популярный материал, который обычно используется в качестве водопроводных труб качества PE 50, PEH или PE-HD (полиэтилен высокой плотности).

Трубы ПЭ выпускаются разных классов давления — классов PN — с указанием давления в барах, которое труба выдерживает с водой по 20 o C .

Классы давления по европейским стандартам:

  • PN 2,5 — максимальное давление 2,5 бар
  • PN 4 — максимальное давление 4 бар
  • PN 6 — MAX DAMINE 6 бар
  • PN 10 — MAX DAME 10
  • PN 16 -MAX давление 16 BAR 920202020202020
  • PN 16 — MAX 16 BAR
    • 20202020202020202020
  • PN 16 — MAX 16 BAR
    • 202020202020202020
  • PN 16 — MAX 1692020202020202020
  • .
    • 1 бар = 10 5 PA (N/M 2 ) = 0,1 Н/мм 2 = 10,197 кп/м 2 = 10,20 м 2 o = 0,9869 АМТ = 14,50 фунтов стерлингов ( lb f /in 2 ) = 10 6 дин/см 2 = 750 мм рт. Ст. PN 4 PN 6 PN 10 PN 16 Внутренний диаметр (MM) 100 0 100 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0.0100     16 14.4 25     21 20.4 18 32     28 26.2 23.2 40 36 35,4 32,6 29 50 46 44. 2 46 44.20100 40.8 36.2 63 59.8 58.2 55.8 51.4 45.8 75 71.2 69.2 66.4 61.4 54.4 90 85.6 83 79.8 73.6 65.4 110 104.6 101.6 97.4 90 79.8 125 118.8 115.4 110.8 102.2 90.8 140 133 129.2 124 114.6 101.6 160 152 147.6 141.8 130.8 116.2 180 171.2 166.2 159. 6 147.2 130.8 200 190.2 184.6 177.2 163.6 145.4 225 214 207.8 199.2 184 163.4 250 237,6 230,7 221,6 204,6 181,6 280 266.2 266.2 280 266.2 2801101 266.2 280 266.201 266.20101 248.2 229.2 203.4 315 299.6 290.8 279.2 257.8 229 355 337.6 327.8 314.8 290.6 258 400 380,4 369,4 354,6 327,4 290,6 450 428 450 428 450 428 450 428 450 428 450 428 450 90180101 415. 6 399 368.2 327 500 475.4 461.8 443.4 409.2   560 532.6 517.2 496.6 458.4 630 599.2 581.8 558.6 515.6   710 675.2 655.6 629.6     800 760.8 738.8 709.4     900 856 831.2 798     1000 951 923.6 887 1200 1141.2 1108.20101       1400 1331. 4 1293       1600 1521.6 1477.6
