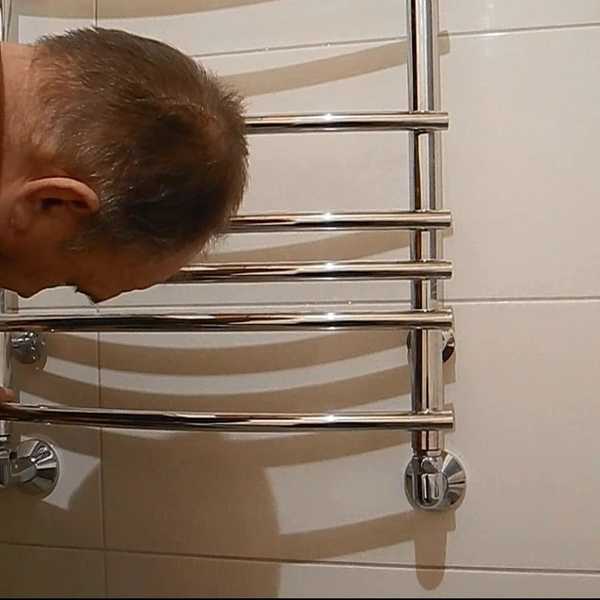

Как красиво установить полотенцесушитель после ошибки в монтаже
Классификация полотенцесушителей
Изделия различают по нескольким основным параметрам. По типу нагрева они могут быть:
- водяными. Подключение производится либо к отопительной системе (импортные образцы), либо к горячему водоснабжению, либо к двухконтурному котлу;
- электрическими. Не требуют подключения к системе водоснабжения, поэтому функционируют независимо от отключения отопительной системы или горячей воды в летний период. Отдельные модели работают аналогично масляным обогревателям. Система двойного предохранения при достижении заданного нагрева или программном сбое отключает прибор от электрической сети;
- комбинированными. При перебоях в работе системы горячего водоснабжения возможно подключение к электрической сети.
Для изготовления полотенцесушителей используют различные металлы и сплавы:
- нержавеющую сталь. Это наиболее распространенный материал для изготовления данных сантехнических изделий. Поверхности могут придать окрашивание или хромирование, покрыть имитацией латуни или бронзы. При толщине стенок труб дюймового диаметра от 3 мм прибор в состоянии обеспечить самостоятельно обогрев ванной комнаты в стандартной квартире;
- черную сталь. Если отсутствует внутреннее антикоррозионное покрытие, то устанавливать полотенцесушители из такого материала рекомендуется только в автономных системах отопления, где исключаются воздействие высокого давления и его перепадов;
- медь. Приборы отличаются эстетической привлекательностью, незначительным весом, простотой сборки, быстрым нагреванием и стойкостью к воздействию коррозии. При подключении к системе горячего водоснабжения предусматривается проведение гальванизации медных труб изнутри;
- латунь. Импортные латунные сушилки, в основном, не рассчитаны на подключение к централизованному горячему водоснабжению, отличающемуся перепадами давления.
Электрический полотенцесушитель удобен тем, что его можно разместить в любом месте квартиры, независимо расположения водопроводных труб
Имеются и различия в способах подключения, которое может быть:
- боковым (левым или правым). Боковой способ подключения, предусмотренный в приборе, позволяет произвести установку в любом месте, поэтому его рассматривают, как оптимальный и наиболее практичный;
- верхним;
- нижним;
- с угловой подачей воды.
Исходя из места установки, полотенцесушители выпускают:
- напольными. Выпускаются модели, представляющие собой комбинацию с радиатором отопления, устанавливаемым у стены без оконных проемов. В совмещенном санузле напольный прибор может использоваться в качестве разделительной перегородки, дополнительно обогревающей помещение. Ввиду мобильности электрического напольного прибора, конструкция может, при потребности, перемещаться в любую комнату;
- стеновыми. Массовая популярность стеновых приборов обусловлена их компактностью, позволяющей установку в таком месте, где они не загромождают стесненное пространство, и разнообразием форм и размеров.
По типу расположения конструкции:
- вертикальными. Выполнены «лесенкой»;
- горизонтальными. Выполнены как змеевик.
Модели в виде лесенки наиболее популярны, так как подходят практически к любому интерьеру
По особенностям фиксации частей конструкции:
- стационарными. Более надежные и долговечные изделия могут быть дополнены съемным поворотным механизмом, не подключенным к водоснабжению;
- поворотными. С помощью специального механизма осуществляется вращение отдельных элементов на угол до 180º. Устойчивость конструкции не страдает. Слабым местом водяного поворотного полотенцесушителя являются резиновые уплотнители, износ которых приводит к подтеканию.
Разнообразие форм, непрестанно придумываемых дизайнерами, впечатляет. Наиболее популярными считаются:
- «змейка»;
- «лесенка». Может дополняться встроенной полкой;
- Е-образная;
- М-образная;
- U-образная.
Выпуск полотенцесушителей налажен в нескольких вариантах стилевого оформления, заметно различающихся по стоимости:
- премиум. Рассчитаны на стильную отделку ванной комнаты, подчеркивают ее изысканность и роскошь;
- люкс. Классический стиль с никелированным блеском;
- ретро. Создают обстановку старины, подчеркиваемую использованием бронзового или латунного покрытия;
- ЭКО. Органично смотрятся в интерьере ванной комнаты, будучи окрашенными в пастельные тона.
Существуют модели, выполненные в разных цветах и оттенках — ими можно дополнить и украсить интерьер ванной
Выбор способа подключения
Существует два способа подключения водного полотенцесушителя:
- подключение к системе подачи горячей воды;
- подключение к отопительной системе.
Первый способ пользуется наибольшей популярностью. Но из-за сезонного отключения отопления ваш полотенцесушитель не будет работать в теплое время года.
Это чревато развитием повышенной влажности в ванной комнате и появлением плесени.
Второй способ чаще всего используют, когда в доме присутствует автономное отопление.
Также существует два вида врезки в систему подачи горячей воды:
- Врезка в стояк без его прерывания – в основном используется при наличии автономного отопления, оборудуется двумя кранами для контроля потока воды.
- Врезка с прерыванием стояка и обустройством перемычки (байпаса) – самый распространенный способ установки. Байпас используется для закольцовывания потока воды в случае отключения полотенцесушителя. Такая перемычка оборудуется тремя вентилями: один монтируется на самой перемычке, а два других — на соединениях перемычки с полотенцесушителем.
Подключение с прерыванием стояка можно выполнять и без обустройства байпаса, однако при необходимости отключить полотенцесушитель, вам нужно будет отключать и весь стояк, а на это понадобится немало времени.
Поэтому настоятельно рекомендуем монтировать перемычку. Она поможет вам быстро отключить «полотенечник» в случае протечки.
Водные полотенцесушители, в зависимости от их формы, подключаются по-разному.
Полотенцесушители в виде «змейки» имеют две точки подключения, одна используется для поступления воды, вторая для ее оттока.
Приборы в виде лесенки имеют четыре точки подключения, их можно подключить тремя способами:
- нижнее подключение;
- боковое подключение;
- диагональное подключение (при таком способе монтажа достигается максимальное нагревание прибора).
Общие правила монтажа
Независимо от выбранной схемы подключения, существуют общие принципы, согласно которым производится монтаж:
для того чтобы правильно разместить оборудование, не поленитесь предварительно произвести разметку на стене с помощью рулетки и маркера. В процессе работ регулярно проверяйте ровность изделия с помощью строительного уровня. Это поможет избежать разочарований и переделок, все стыки необходимо тщательно уплотнять и герметизировать. В качестве герметика обычно используется пакля, которой обматываются места соединений. Для уплотнителей лучше всего подойдут тефлоновые прокладки, затягивать все гайки необходимо плавно, чтобы избежать возможности срыва резьбы. Под гаечный ключ желательно положить кусок мягкой ткани, все элементы полотенцесушителя крепятся мягким способом, жесткий недопустим из-за перепадов температур, после того как установка произведена, а все стыки тщательно герметизированы, необходимо открыть запорные вентили, чтобы осуществить подачу горячей воды в систему. Открывать краны нужно плавно, в противном случае высок риск возникновения гидравлического удара, который может мгновенно повредить систему, все элементы системы должны быть сделаны из одного вида металла, в противном случае возможно возникновение электролитической коррозии, если вы планируете замаскировать стояк или трубы подводки в стене, то после полной установки системы сначала протестируйте ее на работоспособность, и только потом приступайте к отделочным работам. В этом случае вы сможете заметить протечку в любом месте соединения
Если же большинство стыков будет спрятано в стене, то вы сможете увидеть данную неприятность только после того, как она перерастет в гораздо более крупную, при монтаже важно соблюдать расстояние между стеной и оборудованием. Оно зависит от диаметра труб
Если он более двух с половиной сантиметров, то от полотенцесушителя до стены должно быть 5–7 см. Если же диаметр труб меньше, то и необходимое расстояние уменьшается, оно должно составлять от 3,5 до 4 сантиметров.
Установка водяного полотенцесушителя из нержавеющей стали не зря вызывает столько вопросов, особенно у тех, кто ранее очень редко сталкивался с сантехническими работами. Теперь вы можете видеть, сколько различных нюансов необходимо учесть в процессе установки.
Тем не менее, выполнить эту работу самостоятельно вполне реально. Если вам не хватило какой-то информации, то рекомендую посмотреть видео, ссылку на которое я оставлю ниже. Наглядные уроки зачастую усваиваются лучше, чем прочитанный текст, либо просто дополняют его, давая в итоге необходимый уровень знаний.
Впрочем, если вы все же сомневаетесь в своих силах, то для проведения данного вида работ лучше вызвать специалиста. Ведь речь идет не просто о водоснабжении, а об очень высоких температурах. Срыв неправильно установленного полотенцесушителя — дело крайне неприятное, ведь очень горячая вода льется на пол под довольно сильным напором.
В моей практике не раз бывали случаи таких вызовов. Как правила, к тому времени, когда аварийная служба успевает доехать до нужного адреса (а это не так уж долго), квартира частенько оказывается уже практически затопленной. При этом перемещаться по ней довольно сложно, учитывая температуру воды.
В общем, оцените реально свои силы и в случае неуверенности не скупитесь на мастеров. А если вы все же решились на самостоятельную работу — желаю удачи и успешного завершения!
Выбор схемы подключения
Это первый этап подобных сантехнических работ. Если заранее не изучить основные способы установки, то вероятность совершения ошибки при работе повысится.
Самый простой вариант — подключение непосредственно к стояку. В этом случае полотенцесушитель (разных форм) становится его неотъемлемой частью. Такой монтаж можно увидеть в домах, имеющих старую систему водоснабжения. Данная схема не предусматривает установку шаровых кранов либо иных запорных элементов, так как при их запирании перекрывается стояк, а значит, соседи остаются без горячего водоснабжения. Поэтому, для того чтобы получить возможность отключения или самостоятельной регулировки температуры в полотенцесушителе, подключают байпас.
Боковой, диагональный подвод
Подключение полотенцесушителя с запорными элементами и байпасом возможно этими двумя способами. Разница между ними мала, но каждый мастер делает выбор, исходя из своих соображений. Эффективной работы данной схемы можно добиться, если следовать нескольким правилам:
- Полотенцесушитель, располагающийся в 2000 мм (или более) от стояка, должен иметь врезку верхнего отвода выше, чем сама точка подключения у конструкции, нижняя — ниже. Если расстояние меньше этой цифры, то допускают монтаж прямых подводов, так как уклон в этом случае не нужен.
- Трубы, которые соединяют отводы с полотенцесушителем, обязаны быть прямыми: не иметь «горбов», провоцирующих постепенное скапливание воздуха — пробку, перекроющую со временем циркуляцию воды. Если есть возможность, то пластиковые подводы, которые запланировано спрятать в стены, лучше укрыть теплоизоляционным материалом.
Нижний подвод
Некоторые большие модели Н-образной формы (лесенки) допускают схему подключения с нижними подводами. Данное боковое либо диагональное присоединение тоже требует соблюдения нескольких правил, обеспечивающих эффективную работу.
- Если диаметры стояка и байпаса не совпадают (последний меньше), то верхнюю врезку располагают ниже полотенцесушителя. Точно так же поступают, когда байпас имеет смещение. Нижняя врезка всегда обязана находиться ниже конструкции.
- В этом случае тоже рекомендуется теплоизоляция подводов, запрещены «горбы». Использование воздухоотводчика — крана Маевского — первая необходимость.
Если байпас не смещен, имеет аналогичный диаметр, то верхняя врезка может располагаться выше низа полотенцесушителя. Для проведения качественной установки, необходимо знать, что:
- подводящий и отводящий трубопроводы должны иметь уклон — как минимум 3 мм на каждый метр, больше — лучше;
- хорошую циркуляцию воды в полотенцесушителе, находящемся далеко от стояка, обеспечит диаметр труб, составляющий более 32 мм, меньшее сечение допускают для полотенечных сушек, расположенных близко;
- любые неровности труб (выступы, углубления) негативно скажутся на циркуляции теплоносителя;
- утепление подводящих ПВХ труб рекомендовано при любой схеме подключения.
Функциональная нагрузка
Полотенцесушитель представляет собой систему труб, расположенную на стене ванной комнаты. Название говорит само за себя: на этом оборудовании очень удобно сушить полотенца. Впрочем, этим его функциональность не ограничивается. Существует как минимум три направления, в которых жизнь становится комфортнее благодаря данному изделию:
- поддержание комфортной температуры в помещении. Внутри полотенцесушителя циркулирует горячая вода. Система труб сделана из металла, благодаря чему передача тепла в окружающее пространство происходит очень активно. За счет этого воздух в ванной комнате нагревается. В теплом помещении комфортно находиться и принимать различные водные процедуры.
- контроль уровня влажности. Благодаря тому же повышению температуры в помещении просыхание поверхностей происходит быстрее, а значит, есть реальный шанс противостоять появлению плесени и грибка. Да и в целом декоративная отделка пола, потолка и стен чувствует себя в таких условиях гораздо лучше,
- возможность сушить белье. Не полотенцами едиными жив человек, а потому и вариантов использования нагретых труб у него множество. Например, если в семье есть совсем маленький ребенок, то пачканье пеленок происходит гораздо быстрее, чем заворачивание в них младенца. Чтобы не запасаться горами сатина и фланели, можно по ходу дела стирать испачкавшееся и сразу его сушить. Вот тут-то и пригождается каждое дополнительное место, способное выполнять роль сушки. Полотенцесушитель с этим отлично справляется.
Как видите, наличие этого оборудования в ванной комнате — вопрос не только удобства, но и функциональности. Но чтобы по максимуму получить желаемый результат, необходимо изначально определиться с тем, какая именно модель подойдет под конкретно ваши потребности.

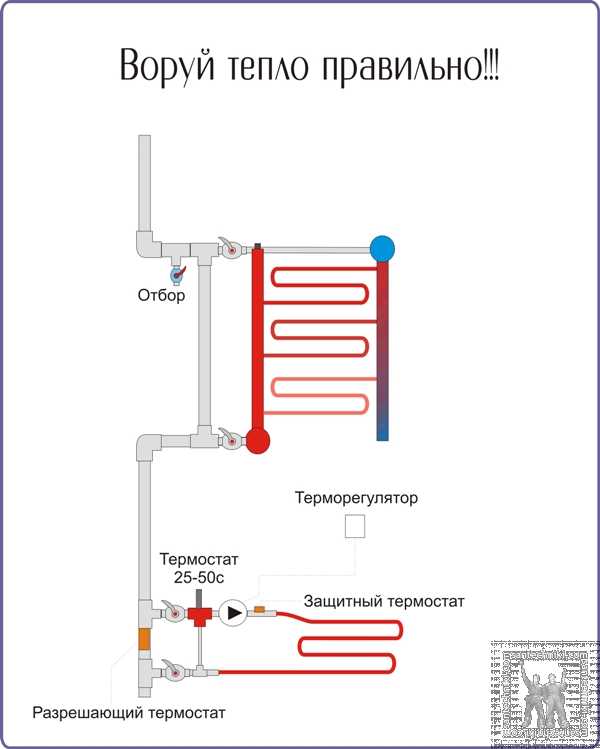

Отводы от стояка и байпас для полотенцесушителей
Со временем застройщики стали применять более современные технологии и вместо компенсационной петли начали делать два отвода от стояка для подключения полотенцесушителя на выбор самих жильцов.
Между отводами в этом случае всегда присутствует байпас – замыкающий участок трубы с диаметром, равным диаметру стояка или на один шаг меньше.
Байпас у полотенцесушителя решает несколько задач:
- 1. Сохранение нормальной скорости циркуляции по всему стояку горячей воды. Принудительная циркуляция в стояке обеспечивает подачу равномерно горячей воды (по нормам — не менее 60°C) в любую квартиру, на любом этаже, независимо от её удалённости от начала подачи в стояк, времени суток и от наличия или отсутствия водоразбора в квартирах жильцов.
- 2. Через один полотенцесушитель проходит только часть общего потока теплоносителя (воды). Другая часть идёт мимо, сохраняя больше тепла для следующих санузлов, ведь от одного стояка могут работать один-два десятка полотенцесушителей.
- 3. Возможно полное отключение полотенцесушителя или регулировка его температуры жильцами без негативных последствий для остальных квартир. Возможность регулировки температуры требует установки дополнительного регулировочного вентиля на один из отводов, т. к. с помощью шарового крана регулировать что-либо невозможно.
Но и тут есть проблема: высота отводов от пола, расстояние между ними, диаметр и тип байпаса никак не нормированы. Это приводит к массовым проблемам при подключении полотенцесушителей, о них будет рассказано чуть ниже.
Три основных варианта исполнения байпаса с отводами:
1. Несмещённый и незауженный байпас. Отводы приварены прямо к трубе стояка. Между отводами геометрия стояка (это диаметр трубы и её направление) остаётся неизменной. Часто можно услышать «ой, а у меня байпаса нет!» – но на самом деле тут байпас – это просто часть стояка.
Несмещённый и незауженный байпас (стояк из оцинковки)
Несмещённый и незауженный байпас (стояк из нержавейки)
2. Несмещённый зауженный байпас. Между отводами уменьшается диаметр стояка на один типоразмер трубы (например, для стояка 1” байпас выполняется 3/4”), сам стояк по-прежнему остаётся прямым. Пожалуй самый часто встречающийся вариант, который, увы, несёт кучу проблем при определённых условиях.
Несмещённый зауженный байпас (стояк из оцинковки)
3. Смещённый зауженный или незауженный байпас. Между отводами участок стояка сдвигается в сторону полотенцесушителя, а смещённый участок может быть дополнительно заужен на один шаг диаметра. Также проблемный вариант в очень многих случаях.
Смещённый незауженный байпас (стояк из оцинковки)
А вот ориентировочные коэффициенты затекания воды в полотенцесушитель для разных конфигураций байпаса. Помните, что они справедливы только при выборе однозначно рабочей схемы подключения из представленных далее вариантов.
- Смещённый байпас: 0,33-0,4.
- Смещённый и одновременно зауженный на один шаг диаметра байпас: 0,48-0,52.
- Несмещённый зауженный байпас: 0,4.
То есть смещение байпаса по эффективности практически равнозначно его сужению.
Общие требования к установке
Установка полотенцесушителя с «водяным» принципом действия выполняется с соблюдением ряда условий:
№1. Диаметр труб устройства должен соответствовать диаметру стояка, недопустимы сужения от установленных фитингов.
№2. Между отводами сушки необходимо предусмотреть перемычку. Байпас выполняет ряд задач:
- сохранение скорости циркуляции воды по всему стояку;
- разделение потоков теплоносителя позволяет сохранять тепло для последующих точек водозабора;
Веский плюс включения замыкающих участков, байпасов, заключается в возможности отключения полотенцесушителя для проведения ремонта без остановки работы системы в целом.
№3. Запрещена установка запорной арматуры на участке трубопровода до байпаса и непосредственно на перемычке.
Несоблюдение требования влечет за собой:
- замедление циркуляции воды по стояку и падение температуры теплоносителя;
- ухудшение напора в квартирах, расположенных по направлению подачи воды.
Замыкающие участки могут быть оборудованы привычными шаровыми вентилями на байпасе и магистрали подачи или более функциональными трехходовыми кранами, позволяющими направлять теплоноситель или в байпас, или в радиатор.
№4. Рекомендуемая высота размещения сушки для полотенец согласно СНиП – 120 см от пола.
№5. Предельные дистанции между отопительным прибором и облицовкой стен:
- 3,5-4 см – если диаметр змеевика 2,5 см и меньше;
- 5-7 см – при сечении труб более 2,5 см.
Если в монтажной схеме предусмотрен байпас, то на выходе и на входе прибора допустима установка отсечных шаровых кранов.
Использование байпаса в схеме отопления позволяет разделять общий поток теплоносителя на две части. Одна из частей поступает в батарею, другая поставляется следующим приборам, благодаря чему все радиаторы получают теплоноситель практически той же температуры, что и первый (+)
Подключение водяного полотенцесушителя к ГВС или центральному отоплению
Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.
Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.
Монтаж в стояк
Врезка сушилки выполняется в такой последовательности:
- Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.
- Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.
- Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.
- Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.
Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.
Самостоятельная установка простой конфигурации
Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.
Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.
По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.
Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).
Технология работы с моделью «Лесенка»
Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.
Врезка в централизованную отопительную систему
Врезку в систему отопления можно выполнить только вне холодного сезона. Для этого придется получить разрешение управляющей компании, перекрыть стояк и слить холодную воду.
Для подготовки отводов лучше пригласить мастера из УК. Наличие документа с перечнем выполненных работ позволит снять с себя ответственность при возникновении аварии. Риск протечек на самом полотенцесушителе минимизируется запорными кранами после байпаса.
Существенный недостаток врезки в систему отопления — отсроченная проверка герметичности.
Какие конструкции бывают
Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.
Итак, все полотенцесушители можно разделить на четыре группы:
Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.
Общие представления о работе полотенцесушителя
Существует несколько типов подобных приборов. Подавляющее большинство из них рассчитано на работу при подключении к трубопроводу, по которому циркуляция разогретой жидкости. В продаже в наше время появилось немало электрических моделей, которым необходимо только подключение к сети питания
Это, так сказать, «отдельно стоящая» категория полотенцесушителей, установка которых не требует соблюдения особых требований – важно соблюсти лишь правила электробезопасности. По большому счету, установка подобного прибора мало чем отличается от подключения, скажем светильника или обогревательного конвектора
Пошаговая инструкция
Если ознакомиться с пошаговой инструкцией, то можно будет понять, как установить полотенцесушитель своими руками.
1. В многоквартирном доме вначале необходимо сообщить в ЖЭК о том, чтобы была перекрыта горячая вода в подъезде.
2. На стояке устанавливается байпас, имеющий 3 вентиля, — это позволит менять или ремонтировать полотенцесушитель без отключения подачи общей горячей воды.
3. К стене крепятся кронштейны, в которых закрепляется полотенцесушитель.
4. Данное устройство подсоединяется к вентилям на байпасе; подсоединение происходит либо при помощи втулок, или же через специальные фитинги. При подсоединении необходимо не забывать про уплотнительные прокладки.
5. Чтобы не возник гидроудар в водопроводе, краны следует открывать помедленнее, чтобы полотенцесушитель постепенно наполнился горячей водой.
Стояк горячей воды к полотенцесушителю
Для начала посмотрим на уровень стояка горячей воды, от которого запитан полотенчик. Если верить уровню, а ему я доверяю, то стояк расположен неровно. Имеется возможность эту кривизну исправить. Поскольку стояк не проходной, его можно слегка подтянуть до нужного уровня и зафиксировать.
В старых постройках такие стояки можно встретить только на последних (верхних) этажах.
Для крепления стояка к стене используются металлические хомуты. Нужно лишь сделать правильную разметку и закрепить их к стене.
После того, как стояк выправлен и закреплен хомутами, самое время навесить полотенцесушитель и посмотреть, как он будет “дружить” со стенами. Мы видим, что полотенцесушитель расположен слишком близко к стене. Так же, он не в уровне относительно самих стен, что добавляет нам неизбежных огорчений.
У меня была шальная мысль, исправить эту неприятность с помощью эксцентриков, но я избавился от нее усилием воли. Я решил, что без переваривания отрезков труб с резьбой, выходящих из стояка, здесь не обойтись.
вопросов о полотенцесушителях amba – Только полотенцесушители
МАГАЗИН ПОЛОТЕНЦЕНАГРЕВАТЕЛЬНЫХ МАТЕРИАЛОВ AMBA
Часто задаваемые вопросы AMBA
Какова основная причина приобретения полотенцесушителя?
- Полотенцесушители (полотенцесушитель, вешалка для полотенец) имеют множество применений и применений. Они используются для подогрева полотенец/халатов, чтобы у пользователя было теплое полотенце/халат, когда он вытирается после душа или покидает бассейн/пляж. После того, как полотенце использовано, полотенцесушитель высушит его, что уменьшит нагрузку на белье и потребление воды, поскольку полотенца не нужно будет стирать так часто. Это поможет предотвратить испускание полотенец того затхлого запаха, который они могут издавать, когда они не высушены должным образом.
Существуют ли другие способы использования полотенцесушителя?
- Есть несколько других применений полотенцесушителей в прачечной. Их можно использовать для сушки женских деликатных вещей, которые нельзя сушить в сушильной машине; а также мокрые ботинки или туфли, повесив их на крючки для одежды. Они помогут ванным комнатам оставаться теплыми, сухими, защищенными от плесени, грибка и влажности. Они также используются в качестве радиаторов или обогревателей для обогрева ванных комнат, прихожих и т.
Можно ли использовать полотенцесушители только в ванной?
- Нет! Полотенцесушители можно использовать практически в любом приложении, потому что мы предлагаем некоторые модели, которые можно использовать и как обогреватели. Помимо ванной комнаты, их можно использовать в прихожих, саунах, спа, кухнях, на лодках или в любом помещении, которое может нуждаться в дополнительном обогреве. В некоторых случаях они также могут выступать в качестве единственного источника тепла в помещении; например, готовый подвал, где опускание потолка для добавления центрального отопления/воздуха невозможно или слишком дорого.
МАГАЗИН ПОЛОТЕНЦЕНАГРЕВАТЕЛЬНЫХ МАТЕРИАЛОВ AMBA
Почему продукты AMBA следует рассматривать выше других продуктов, предлагаемых в выставочных залах?
- Миссия Amba — поставлять продукцию высокого качества по доступной цене. Наша продукция в основном изготавливается из твердой нержавеющей стали 304, а не из мягкой стали.
- Большинство наших полотенцесушителей Amba изготовлены из высококачественных итальянских нагревательных элементов.
- Мы предлагаем самые быстрые и эффективные кабельные нагревательные системы для полотенцесушителей, разработанные и изготовленные в Италии.
- Amba предлагает широкий выбор стилей, размеров и отделки полотенцесушителей, и если у нас нет ничего, что соответствует вашему желанию, мы можем изготовить единицу нестандартного размера, соответствующую практически любой спецификации (см. раздел «Пользовательские настройки» ниже).
- Мы продаем нашу продукцию по очень конкурентоспособным ценам и не используем высоких наценок, чтобы иметь возможность предлагать «большие скидки».
- Мы гордимся обслуживанием и удовлетворением клиентов и всегда будем делать все возможное, чтобы клиент был счастлив и доволен своим продуктом; Таким образом, вы получаете не только отличный продукт, но и отличное обслуживание клиентов.
Какие варианты отделки доступны для ваших полотенцесушителей?
- Полотенцесушители коллекции Jeeves предлагаются в 4 различных вариантах отделки: полированная, матовая, масляная бронза и белая; одинаковая цена для любой отделки.
- Наша модель Quadro доступна в 3 различных вариантах отделки: полированная, матовая и масляная бронза; одинаковая цена для любой отделки.
- Наши коллекции Antus, Elory, Sirio, Vega, Freestanding и Swivel предлагаются только в 2 вариантах отделки: полированная и матовая; одинаковая цена для любой отделки.
- Наша традиционная модель предлагается только с 1 отделкой: полированный никель (полированная версия светлого цвета).
В чем разница между электрическим агрегатом и гидромодулем?
- ЭЛЕКТРИЧЕСКИЙ полотенцесушитель нагревается с помощью электрической системы обогрева (см. «Сколько времени нагревается устройство?» ниже для различий в процессе нагрева), которая, в свою очередь, нагревает стержни. Электрические агрегаты можно установить где угодно, они намного проще в монтаже и могут использоваться круглый год. Все наши модели предлагаются в стандартной электрической версии.
- Агрегат HYDRONIC обогревается горячей водой, которая используется для обогрева всего дома через радиаторную систему. Гидравлический блок управляется клапаном, который пропускает горячую воду через полотенцесушитель, нагревая его и, следовательно, полотенца. Недостатком гидронной системы является то, что летом, когда не используется система радиаторного отопления, нельзя использовать полотенцесушители. Более подробную информацию о гидромодулях см. в пользовательском разделе ниже.
Как долго нагреваются блоки?
- Наши итальянские коллекции (Quadro, Sirio, Vega, Antus и Elory) нагреваются с помощью новой запатентованной технологии, в которой используются толстые проволочные кабели по всему устройству (как вертикальные, так и горизонтальные стержни), и для нагрева требуется всего 15 минут.
- Нагрев до максимальной температуры нашей коллекции Jeeves занимает от 30 минут до 1 часа в зависимости от размера вашего устройства. Процесс, посредством которого они нагреваются, представляет собой нагревательный элемент, который нагревает водно-гликолевую смесь (аналогичную антифризу), которой заполнено устройство. Это, в свою очередь, нагревает горизонтальные и вертикальные стержни, начиная с верхних стержней и спускаясь вниз.
- Примечание. Температура в помещении, размер помещения и расположение рядом с вентиляцией влияют на время, необходимое для нагревания полотенца.
Что делать, если полотенцесушитель слишком холодный/горячий?
- КОЛЛЕКЦИЯ JEEVES: Если полотенцесушитель слишком холодный на ваш вкус, вы можете оставить его включенным на более длительное время. Не используйте таймеры на 15/30/60 минут, так как они не оставят достаточно времени для нагрева устройства. Если устройство включено и холодно на ощупь (т. е. практически не нагревается), вам следует обратиться в наш отдел обслуживания клиентов для устранения неполадок. Блоки Jeeves должны нагреваться до 145–154 °F с защитным отсечением при 158 °F. Вы должны быть в состоянии схватиться и удержаться за прутья, не обжигая кожу, но при этом чувствовать себя очень горячим на ощупь: вам захочется отпустить его.
- Итальянская коллекция (QUADRO, SIRIO, VEGA и ANTUS): если полотенцесушитель слишком горячий или слишком холодный по вашему выбору, есть дополнительный цифровой регулятор нагрева (доступен в матовом/полированном исполнении, см. аксессуары ниже), который позволит Вы можете регулировать уровень тепла с 9 различными уровнями температуры. Эти коллекции варьируются от 131 ° до 167 ° F. Если блоки вообще не нагреваются, это, скорее всего, проблема с гарантией, и вам следует обратиться в службу поддержки клиентов для устранения неполадок.
- Коллекция Solo: этот отдельно стоящий блок нагревается до 149°F. На этих устройствах невозможно отрегулировать эту температуру или параметры мощности.
- Swivel Collection: эти устройства нагреваются до 136 °F, и на этих устройствах невозможно отрегулировать параметры температуры или мощности. Это самые низкие единицы мощности среди всех полотенцесушителей, которые мы предлагаем.
- Для всех полотенцесушителей самые высокие диапазоны температур наблюдаются под изоляцией полотенца. Многое зависит и от температуры в помещении.
МАГАЗИН ПОЛОТЕНЦЕНАГРЕВАТЕЛЬНЫХ МАТЕРИАЛОВ AMBA
Можно ли оставлять полотенцесушитель постоянно включенным? Много ли они потребляют энергии? Безопасны ли они в использовании?
- ДА! Полотенцесушители очень безопасны в использовании, не имеют открытых элементов и имеют безопасную температуру поверхности (мин. 136°F – макс. 167°F в зависимости от вашего устройства).
- Установки Jeeves оснащены встроенным термостатом и внутренним термовыключателем для обеспечения оптимального энергопотребления и безопасности. Как только устройство достигает идеальной рабочей температуры, оно циклически поддерживает эту температуру. Это позволяет им оставаться включенными постоянно, потребляя энергию только для поддержания идеального температурного диапазона. Если по какой-либо причине он перегреется, есть предохранительный выключатель, и устройство отключится. Всегда должен быть предусмотрен выключатель, чтобы устройства можно было выключать, когда они не используются, например, во время отпуска.
- Для всех других коллекций, как только блоки достигают своей максимальной температуры, они останутся при этой температуре и не будут колебаться. Вы можете добавить к устройствам таймер или цифровой терморегулятор, чтобы лучше контролировать энергопотребление, сохраняя при этом полное использование полотенцесушителя (дополнительную информацию об этих элементах см. в разделе «Аксессуары» ниже).
- Блоки должны устанавливаться сертифицированным электриком в соответствии с местными электротехническими нормами. Большая часть проводки в ванных комнатах сегодня уже оснащена GFCI (прерывателем цепи замыкания на землю), который представляет собой недорогое электрическое устройство, предотвращающее риск поражения электрическим током.
- Полотенцесушители рассчитаны на непрерывную работу. В зависимости от модели они начинают с использования мощности, равной мощности одной или двух лампочек.
Как лучше всего положить полотенце на полотенцесушитель?
- Лучший способ положить полотенце на полотенцесушитель довольно прост. Мы рекомендуем сложить полотенце пополам по длине, а затем еще раз пополам. Если у вас есть полотенце большего размера, вы можете повторить это еще раз. Сделав это, вы создали как минимум 4 слоя полотенца, лежащих по обе стороны от нагретой планки. Чем больше слоев, тем больше изоляционных слоев, которые помогают полотенцу поглощать и удерживать тепло. Кроме того, чем больше слоев, тем больший вес будет приходиться на стержни, создавая большую площадь поверхности контакта. Мы предлагаем, чтобы полотенце покрывало не менее трех-четырех горизонтальных перекладин. Вы также можете сложить полотенца по длине; поместите их на полотенцесушитель с подогревом, затем накройте большим раскрытым развернутым полотенцем или халатом.
Можно ли приобрести аксессуары для работы с полотенцесушителями?
- Да! У нас есть различные аксессуары, которые подходят для большинства моделей, которые мы предлагаем.
- Таймеры – У нас есть два разных типа таймеров: (1) Программируемый таймер на 24 часа в сутки, 7 дней в неделю, предназначен для использования с любым из наших проводных полотенцесушителей и дает вам возможность запрограммировать полотенцесушитель на автоматическое включение. /off через определенные промежутки времени, которые вы можете установить по своему вкусу. (2) Подключаемый 24/7-дневный программируемый таймер, который работает точно так же, как аппаратный программируемый таймер, но работает в сочетании с нашими подключаемыми модулями.
- Переключатели – У нас есть однополюсный кулисный переключатель контрольной лампы, который будет работать с любым из наших полотенцесушителей для клиентов, которые хотят управлять своим устройством с помощью выключателя.
- Цифровой терморегулятор — Цифровой терморегулятор работает только с нашими коллекциями QUADRO, SIRIO, VEGA и ANTUS. Он разработан, чтобы позволить пользователю лучше контролировать температуру, при которой работает устройство, предоставляя им 9 различных настроек нагрева на выбор.
- Крючки для банных халатов – У нас есть крючки для банных халатов, которые подходят для наших коллекций Antus, Sirio и Jeeves
- Вешалка для полотенец – У нас есть аксессуары для вешалок для полотенец, которые крепятся так же, как крючок для халата, создавая дополнительную штангу, на которую можно вешать полотенца. Этот аксессуар не нагревает полотенце. Этот аксессуар работает с нашими моделями Sirio, Vega и Quadro.
- Вешалка для полки – Подобно вешалке для полотенец, она крепится к устройству как крючок для халата и образует небольшую полку, которая находится перед устройством, что позволяет хранить полотенца для использования в будущем, а также полезно от любого тепла, которое излучает устройство. Этот аксессуар работает только с нашими прямыми Jeeves и всеми моделями Sirio.
- Сменные горизонтальные перекладины – Если у вас есть полотенцесушитель Vega или Quadro, и какая-либо из горизонтальных перекладин поцарапана, помята или каким-либо образом повреждена, вы можете приобрести сменную перекладину для поврежденной. Эти стержни просто защелкиваются/снимаются и доступны в матовой и полированной отделке.
Полотенцесушители поставляются с переключателями?
- Полотенцесушители итальянского производства (QUADRO, SIRIO, VEGA и ANTUS) оснащены красной кнопкой включения/выключения на лицевой панели, которая загорается при включении. Полотенцесушители ELORY оснащены цифровым сенсорным экраном с правой стороны устройства, что позволяет покупателю включать/выключать его и контролировать настройку нагрева.
- Коллекции Jeeves и традиционные модели не имеют встроенного переключателя. Они предлагаются с комплектом проводки, необходимым для проводки устройства, включенным в цену. Наличие отдельного переключателя позволяет разместить его в наиболее удобном для вашего приложения положении. Это также позволяет подобрать выключатель к другим предметам интерьера и декору помещения. Эти устройства были протестированы на совместимость с нашим программируемым таймером на 7 дней/24 часа или простым кулисным пилотным переключателем.
- Отдельно стоящие модели SOLO оснащены встроенным выключателем, расположенным в верхней части устройства.
- Модели Swivel оснащены выключателем в нижней части устройства.
Можно ли устанавливать блоки вверх ногами или боком?
- Да, но не все коллекции полотенцесушителей. Итальянские полотенцесушители (Antus, Vega, Sirio, Quadro и Elory) можно установить в любом направлении (вверх ногами или вбок) и они будут работать так, как от них ожидают. Это может быть сделано, поскольку заказчик может захотеть, чтобы проводка и переключатель находились в верхней левой части устройства.
- Модели Traditional и Jeeves должны быть установлены ТОЛЬКО с проводкой в нижней правой части устройства, иначе устройство не будет работать должным образом, а одна секция может сильно нагреться.
МАГАЗИН ПОЛОТЕНЦЕНАГРЕВАТЕЛЬНЫХ МАТЕРИАЛОВ AMBA
Я вижу, что все ваши изделия имеют электропроводку в нижней правой части полотенцесушителя; Могу ли я заказать блок с проводкой на левой стороне?
- Да, можно заказать агрегаты с левосторонним электроприводом для моделей Jeeves и Traditional с матовой и полированной отделкой.
- Итальянские полотенцесушители (Quadro, Sirio, Vega и Antus) также могут иметь левосторонний электропривод. За эту услугу взимается плата в размере 125 долларов США. Пожалуйста, свяжитесь с нами по адресу [email protected].
Есть ли у вас встраиваемые полотенцесушители?
- У нас есть две коллекции полотенцесушителей, которые подключаются только к электросети: 1) Solo Collection и 2) Swivel Collection. Все эти устройства поставляются со шнуром и вилкой для подключения непосредственно к стене.
- Несмотря на то, что они не предназначены для подключения, поскольку они более высокого класса и в основном используются для проводной установки, любая из наших моделей Jeeves может быть легко преобразована в подключаемый модуль. Устройства поставляются с проводом длиной 36 дюймов, который можно обрезать до любой длины, и оснащены стандартной трехштырьковой вилкой, сертифицированной UL, которую можно найти в любом хозяйственном магазине. Вы также можете использовать его в нашем подключаемом программируемом таймере на 7 дней/24 часа.
Можно ли использовать полотенцесушители на открытом воздухе?
- Большинство наших полотенцесушителей устанавливаются в помещении, защищенном от атмосферных воздействий. Проблема с установкой полотенцесушителя на открытом воздухе связана с воздействием погодных условий, особенно сильного дождя и льда. Если большое количество воды может попасть за лицевую панель и в электропроводку, это может привести к короткому замыканию устройства. Если устройство правильно установлено в крытом месте, оно может быть защищено и не сталкиваться с какими-либо проблемами, но всегда существует риск.
- Если устройство подключено к крытому бассейну, мы рекомендуем использовать устойчивые к атмосферным воздействиям соединители проводов для наружного применения, например, от Ideal Industries, и герметизировать лицевую панель силиконом и/или использовать одноместную прокладку коробки.
- Если вы находитесь в непосредственной близости от пляжа или соленой воды/воздуха, мы настоятельно рекомендуем защитить полотенцесушитель от этих условий.
- У нас есть отдельно стоящий полотенцесушитель Solo со шнуром и вилкой, который можно использовать на улице, когда это необходимо, а затем заносить в помещение, когда он больше не нужен.
Как работает гарантийный процесс?
- Для любого полотенцесушителя, который, по вашему мнению, имеет гарантийный случай, мы рекомендуем вам выполнить некоторые предварительные действия, прежде чем отправить устройство нам для проверки. Мы рекомендуем подключить устройство к трехштырьковой вилке и подключить его непосредственно к стене (если в непосредственной близости нет вилки, следует использовать удлинитель). Если устройство начинает нагреваться должным образом, вероятно, проблема связана с плохим соединением или неисправной проводкой. Если устройство по-прежнему не работает соответствующим образом, то, скорее всего, это гарантийный случай. На итальянских полотенцесушителях с технологией нагрева Emmesteel также следует проверить непрерывность.
Какие коллекции можно использовать в качестве обогревателя?
- Модели Amba Antus, Elory, Quadro, Sirio и Vega.
Почему нижняя планка не такая горячая, как верхняя?
- Из-за того, что для нагрева устройства используется конвекция теплоносителя, нижняя планка не такая горячая, как верхняя. Это особенно заметно, когда устройство только что было включено.
Где производятся полотенцесушители Amba?
Amba Jeeves производятся в Южной Африке. Нагревательные элементы производятся в Италии.
Коллекции Amba Sirio, Quadro, Antus, Vega, Elory производятся в Италии
Коллекции Amba Traditional, Swivel, Solo, Radiant производятся в Китае.
МАГАЗИН ПОЛОТЕНЦЕНАГРЕВАТЕЛЬНЫХ МАТЕРИАЛОВ AMBA
Инструкции по установке полотенцесушителя Mr.
SteamУстановка электрического полотенцесушителя Mr. Steam
Подготовка стен
- Убедитесь, что вы НЕ монтируете полотенцесушитель Mr. Steam, не предусмотрев конструктивно безопасные коннекторы, как показано на рисунке ниже.
- Важно, чтобы полотенцесушитель НЕ устанавливался непосредственно на гипсокартон или любую другую ненесущую поверхность.
- Если готовая поверхность стены препятствует надлежащему креплению с помощью прилагаемых винтов, при необходимости используйте более длинные крепежные детали.
- Кроме того, обязательно предусмотрите отверстие в нижнем коллекторе, необходимое для прокладки внешней проводки к электромонтажной коробке полотенцесушителя.
КРЕПЛЕНИЕ Размеры (дюймы)
КРЕПЛЕНИЕ
ПРИМЕЧАНИЕ Поместите их так, чтобы индикатор был внизу, как показано на рисунке. Если вы не установите их правильно, они могут сильно нагреться и создать опасную ситуацию.
Установка моделей Mr. Steam W542 и W634
- Извлеките полотенцесушитель и детали из упаковки.
- Расположите два верхних и два нижних кронштейна, как показано на рисунке, не ослабляя винтов. Ослабление винтов может привести к утечке внутренней жидкости и повреждению устройства.
- Ослабьте установочный винт монтажной коробки прилагаемым шестигранным ключом, но не снимайте монтажную коробку.
- Поверните монтажную коробку, как показано, и плотно затяните установочный винт, чтобы предотвратить ее вращение. Для модели W542 монтажную коробку и кронштейны можно поворачивать вправо или влево.
- Измерьте полотенцесушитель и отметьте, где должны быть установлены латунные вставки для его подвешивания. Перед установкой полотенцесушителя убедитесь, что точки выровнены.
- Используйте прилагаемые винты, чтобы прикрепить латунные вставки к стене.
- Осторожно наденьте полотенцесушитель на латунные вставки, как показано на рисунке, и отметьте место для фланца проводки.
- Снимите полотенцесушитель и соответствующим образом прикрепите фланец к стене (см. Электрические соединения ниже).
- Поместите накладки на каждый из 4 кронштейнов, прежде чем прикреплять полотенцесушитель к стене так, чтобы открытый конец накладки был обращен к стене, как показано на рисунке ниже.
- Прикрепите полотенцесушитель к латунным вставкам с помощью прилагаемых установочных винтов. Когда полотенцесушитель установлен, придвиньте накладки к стене, чтобы скрыть точку крепления.
Установка моделей Mr. Steam W500
- Извлеките полотенцесушитель и компоненты из упаковки.
- Поверните верхний кронштейн, как показано на рисунке, не откручивая болты. ЗАПРЕЩАЕТСЯ откручивать какие-либо болты, так как это может привести к утечке внутренней жидкости, что приведет к повреждению изделия.
- Вверните верхний резьбовой фланец в том же направлении.
- С помощью шестигранного ключа меньшего размера ослабьте установочный винт монтажной коробки, не снимая монтажную коробку.
- Поверните монтажную коробку в указанном направлении. Надежно затяните установочный винт, чтобы монтажная коробка не вращалась.
- Поместите полотенцесушитель Mr. Steam в желаемое место и отметьте положение верхнего фланца с резьбой и монтажной коробки. Используйте уровень, чтобы убедиться, что он установлен правильно.
- Установите нижнюю монтажную коробку в соответствии с инструкциями по электрическим соединениям (см. ниже).
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ (Модели W500, W542, W634)
В целях безопасности необходимо отключить питание на главной панели перед началом подключения. Также важно нанять лицензированного электрика для установки полотенцесушителя в соответствии с местными и национальными нормами.
Для удобства можно использовать настенный выключатель или таймер для включения и выключения полотенцесушителя. Когда полотенцесушитель используется, загорается световой индикатор. Крайне важно не модифицировать какие-либо полотенцесушители Mr. Steam, так как это может привести к опасной или неработоспособной установке и аннулированию гарантии.
Провода имеют цветовую маркировку: ЧЕРНЫЙ для ЛИНИИ, БЕЛЫЙ для НЕЙТРАЛЬНОГО, ЗЕЛЕНЫЙ / ЖЕЛТЫЙ для ЗАЗЕМЛЕНИЯ ОБОРУДОВАНИЯ
Чтобы правильно установить полотенцесушитель Mr. Steam
9000, выполните следующие действия: Убедитесь, что убедитесь, что ваши проводные соединения соответствуют Национальным электрическим и местным нормам и правилам, используя медный провод сечением 14 AWG с номиналом не ниже 90°C. Все модели должны быть защищены отдельным автоматическим выключателем на 15 А или эквивалентным.
Установка программируемого таймера
- Прочтите инструкции по эксплуатации, прилагаемые к таймеру, и отключите источник питания перед установкой, чтобы предотвратить поражение электрическим током.
- Короткое замыкание приведет к аннулированию гарантии, поэтому прокладывайте проводку в соответствии с требованиями национальных электротехнических и местных норм и правил, убедитесь, что все соединения надежны, и дважды проверьте все витые разъемы проводов.
- Установите таймер в настенную коробку с помощью прилагаемых винтов и убедитесь, что черный провод таймера подключен к горячей линии, а не к нагрузке.
- При необходимости поменяйте местами соединения красного и черного проводов.
- Когда горит индикатор на полотенцесушителе, полотенцесушитель включен.
Установка полотенцесушителя Mr.
Steam Hydronic (модель H542)Перед установкой
- Этот полотенцесушитель Mr. Steam подходит только для систем горячего водоснабжения с замкнутым контуром. Затягивайте только штуцеры и не поворачивайте вентили, так как это может привести к утечке.
- Не используйте воду с температурой выше 158°F (70°C) или пар, так как это может привести к ожогам или создать опасные условия.
- Внимательно прочтите все руководство по эксплуатации перед началом установки и обязательно сохраните инструкции.
- Не используйте абразивные чистящие средства для чистки полотенцесушителя; используйте мягкое моющее средство для очистки и восстановления.
- Внимательно следуйте всем инструкциям.
- Перед установкой полотенцесушителя Mr.Steam Hydronic убедитесь, что вокруг устройства достаточно свободного пространства и что конструкция стены подходит для подвешивания устройства.
Осмотр
- При наличии повреждений не пытайтесь установить полотенцесушитель.
- Осторожно откройте упаковку и осмотрите содержимое. Убедитесь, что все детали присутствуют и не повреждены (см. изображение ниже).
- Снимите обертку, основание, элементы управления, оборудование и инструкции и отложите их в сторону для сборки.
- Сохраните коробку и все упаковочные материалы на случай, если в будущем вам понадобится транспортировать полотенцесушитель.
Подготовка стены
- Вы должны убедиться, что полотенцесушитель установлен с помощью конструктивно надежных стоек.
- Не прикрепляйте его непосредственно к гипсокартону или любой другой ненесущей поверхности.
- Если готовая поверхность стены не позволяет выполнить достаточный монтаж с помощью прилагаемых винтов, необходимо использовать более длинные крепежные детали.
- Нижние кронштейны лучше всего размещать на нижней перекладине полотенцесушителя.
КРЕПЛЕНИЕ Размеры (дюймы)
*Для всех моделей впускной/выпускной патрубок должен находиться на расстоянии 18 1/2 дюйма друг от друга.
Перед установкой измерьте полотенцесушитель Mr. Steam, так как его размеры могут незначительно отличаться.
САНТЕХНИКА Подготовка
- Если используется эксцентриковая муфта, муфта с внутренней резьбой 1/2 NPT или резьбовой переходник должны быть заподлицо с обработанной поверхностью стены.
- Если эксцентриковая муфта не используется, труба с наружной резьбой 3/4 NPT, муфта или переходник с резьбы на пот должны быть размещены на 1/2 дюйма за чистую поверхность стены.
Hydronic Hook-Up
Установка
- Установите полотенцесушитель Mr.Steam Hydronic, разместив латунные вставки на расстоянии 6–7/16 дюйма от центральной линии впускной/выпускной трубы, причем все они имеют размер 18. 1/2 дюйма друг от друга.
- Наденьте накладку кронштейна с уплотнительным кольцом, обращенным к полотенцесушителю, на каждый из монтажных кронштейнов.
- Наденьте полотенцесушитель на латунные вставки и затяните установочные винты на обоих кронштейнах.
- Придвиньте накладки к стене, чтобы скрыть стык.
- Опциональные нижние кронштейны рекомендуется устанавливать на нижней перекладине полотенцесушителя при наличии достаточного напора.
Установка клапана
- Поместите шайбу между резьбовой частью клапана и штуцером полотенцесушителя и плотно затяните штуцер, чтобы прикрепить клапан к полотенцесушителю.
- Поместите накладку на штуцер клапана, закрывающую впускной и выпускной патрубки.
- Поместите шайбу между штуцером клапана и муфтой и осторожно затяните штуцер, чтобы соединить клапан с водопроводом.
- В комплект полотенцесушителей Mr.Steam Hydronic входят два клапана. Один клапан должен оставаться открытым, а другой может быть открыт или закрыт. Обратите внимание, что клапаны герметичны только тогда, когда они полностью открыты (поверните ручку клапана против часовой стрелки) или полностью закрыты (поверните ручку клапана по часовой стрелке). Если клапан используется для дросселирования потока воды, это может привести к утечке на штоке клапана.
