Диаметры труб по Госту — полимерные и пластиковые теплотрассы
Небольшой вес, высокая пропускная способность и низкий коэффициент теплопроводности определяют основные качества полимерных труб, которые послужили толчком для повсеместной замены металлических изделий на пластик.
Геометрический диаметр полимерных труб — один из самых существенных параметров, который учитывается при проектировании современных систем отопления, канализации или снабжения водой, а также в проектах трубопроводов для теплотрасс.
Не менее важными величинами, чем диаметры пластиковых труб, выступают толщина стенки, термопласт для их изготовления, а также параметры предельного допустимого давления.
Отечественные и зарубежные нормативные документы
Главным нормативным документом при производстве трубопроводов из пластика является разработанный в 2003 году ГОСТ Р 52134 — который определяет основные параметры для напорных труб из термопластов, а также для соединительных деталей и фитингов к ним.
В 2013 году данный стандарт был преобразован в межгосударственный (ГОСТ 32415) и стал действовать на территории Армении, Беларуси, Киргизии, Молдовы, Таджикистана и Узбекистана.
В основу разработки отечественных нормативных документов были положены европейские и международные стандарты, которые были разработаны и приняты в середине девяностых годов прошлого века — ISO 161-1:1996, ISO 4065:1996 и ISO 11922-1:1997.
Необходимо отметить, что некоторые производственные предприятия выпускают продукцию по собственным техническим условиям, необходимость которых вызвана нестандартным исполнением трубопроводов.
Нормативный ряд типоразмеров для трубопроводов отопления, водоснабжения и канализации, а также диаметры трубы теплотрассы составляют 34 наименования от 10 до 1600 мм.
Основные понятия и определения
В регулирующих документах приведены несколько основных понятий и определений, которые связывают диаметры труб (ГОСТ 52134) и термопласты для их изготовления — полиэтилен, полибутилен, ПВХ, полипропилен и сшитый полиэтилен:
- наружный диаметр в миллиметрах служит для удобного выбора пластиковых труб по всем видам отопительных систем, а также для проектов водоснабжения и канализации.
По ГОСТу наружный диаметр трубы не должен быть меньше ее самого меньшего диаметра на всем протяжении отрезка или бухты; - условный размер под названием номинальная толщина стенки в миллиметрах соответствует ее минимально допустимой величине в каждой точке сечения;
- два безразмерных определения S и SDR связывают диаметры пластиковых труб с толщиной их стенок. Коэффициент SDR прямо указывает на отношение внешнего диаметра трубы к толщине ее стенки, а коэффициент S связывает напряжения в стенках трубопровода с допустимым рабочим давлением. Численно коэффициенты S и SDR связаны простой формулой — SDR=2S+1.
По ГОСТу наружный диаметр трубы не должен быть меньше ее самого меньшего диаметра на всем протяжении отрезка или бухты;Для некоторых видов труб принято использовать такое определение как PN, которое указывает на предельную величину давления трубопровода в барах. При инженерных расчетах часто используют давление в МПа, одна единица которого соответствует 10 барам.
Рабочее давление труб PN
Основные материалы для полимерных труб различного назначения
В промышленности полимерных материалов используется несколько основных видов термопластов, каждый из которых обладает своими достоинствами и недостатками:
- основное назначение трубопроводов из поливинилхлорида (ПВХ) — напорная и безнапорная канализация, к материалам которой не предъявляется высоких требований по предельной температуре и давлению.
- линейная молекулярная структура полиэтилена (ПЭ) также определяет невысокую стойкость к температуре, однако крайне низкая стоимость сырья позволила трубопроводам из полиэтилена практически полностью занять нишу напорных систем холодного водоснабжения. Также этот материал очень популярен при прокладке внешних канализационных труб большого диаметра;
- разветвленная молекулярная структура с углеродными соединениями трубопроводов из полипропилена (ПП) придает этому материалу высокую стойкость к температуре, верхняя граница которой достигает +95°С. Такая особенность позволяет использовать трубопроводы из ПП в системах подачи горячей и холодной воды, а также в отопительных системах с ограниченным графиком рабочих температур;
- поперечные связи в линейной структуре полиэтилена определили появление такого материала как сшитый полиэтилен (PEX), температурные характеристики которого существенно превышают параметры обычного ПЭ. Детали трубопроводов из сшитого полиэтилена соединяются с помощью специальных фитингов, так как поперечные связи молекулярной структуры потеряли способность к сварке;
- развитая структура молекул полибутена (ПБ) обеспечили этому материалу повышенную стойкость к высоким температурам и долговременную прочность, которая превышает этот параметр у других материалов. Материал стоек к воздействию агрессивных химических сред, хорошо сваривается и имеет высокую устойчивость к механическому износу. Такие параметры полибутена определили его широкое распространение в проектах систем отопления и снабжения теплом, подачи горячей и холодной воды, а также в различных системах канализации. Долговечность изделий из полибутена составляет не меньше 50 лет.
Детали трубопроводов из сшитого полиэтилена соединяются с помощью специальных фитингов, так как поперечные связи молекулярной структуры потеряли способность к сварке;Диаметры полимерных труб различных материалов
Появление новых видов термопластов пока не привело к их широкому распространению, однако отчеты о новых разработках свидетельствуют о том, что в самом ближайшем времени состоится полная замена металлических труб на изделия из термопластов.
Диаметр трубы канализации
Канализационные трубы не подвергаются длительному воздействию высоких температур и давления, и по этой причине при их производстве используются самые дешевые полимерные материалы — полиэтилен, поливинилхлорид и полипропилен.
Табличные параметры диаметров пластиковых трубопроводов для напорной канализации приведены в ГОСТ Р 52134-2003, однако для самотечной канализации, которая применяется в большинстве многоквартирных и частных домов, рекомендации в нормативном документе отсутствуют. Согласно старому ГОСТ 22689.1-89 существует всего три типоразмера, которые определяют диаметры полиэтиленовых труб — 50, 90 и 110 мм. В 2014 году межгосударственным стандартом для стран СНГ (ГОСТ 22689-2014) ассортимент безнапорных канализационных трубопроводов из полиэтилена был расширен до 14 типоразмеров от 32 до 315 мм.
Безнапорные трубопроводы канализации из ПВХ или полипропилена выпускаются на основании технических условий, которые разрабатывает сам производитель и согласует с заказчиками в договорах поставки таких изделий.
Диаметр труб для отопления
В системах отопления должны использоваться трубы, которые имеют максимальную рабочую температуру до 95°С и рабочее давление до 10 атмосфер. Из известных промышленных полимеров под эти требования подходят только трубы из полипропилена (PN25) и сшитого полиэтилена. Диаметры полимерных труб для отопления лежат в пределах от 16 до 110 мм, что позволяет прокладывать любые отопительные сети.
Из линейки типовых диаметров трубопроводов для отопления коттеджа, квартиры или частного дома, приведем самые распространенные типоразмеры, которые используются для следующих целей:
- трубопровод 16 мм применяется для коллекторной разводки системы отопления, для подключения одного или нескольких радиаторов, а также эта труба хорошо подходит для обустройства теплого пола;
- трубопроводы диаметром 20 мм используются в работе систем отопления с принудительно циркуляцией в домах площадью до 100 м²;
- трубопроводы 25 мм оправдывают себя в стояках отопления в многоквартирных домах до 5 этажей;
- трубы 32 мм хорошо подходят для однотрубной разводки в домах площадью до 150 м² или используются в качестве стояков в домах повышенной этажности;
- самотечные трубопроводы диаметром 40 мм используются в гравитационных системах отопления, где движение теплоносителя происходит естественным путем без циркуляционных насосов.
| Показатели | Наружный диаметр | ||||
| 16 | 20 | 26 | 32 | 40 | |
| Внутренний диаметр, мм | 12 | 16 | 20 | 26 | 33 |
| Толщина стенки трубы, мм | 2,0 | 2,0 | 3,0 | 3,0 | 3,5 |
| Вес 1 п.м. трубы, г | 115 | 170 | 300 | 370 | 430 |
| Объем жидкости в 1 п.м. трубы, л | 0,113 | 0,201 | 0,314 | 0,531 | 0,855 |
В последнее время на рынке стали широко использоваться трубопроводы из полибутена, который при прочих равных характеристиках превосходит ПП и PEX по предельному рабочему давлению.
Диаметр труб для водопровода
Типоразмер трубы для водопровода зависит от гидравлических расчетов проектировщика конкретной системы водоснабжения и, как правило, не выходит за рамки диаметров от 16 до 55 мм.
Для внутренней разводки используют диаметры 16 и 25 мм, а для внутренних стояков полиэтиленовую или полипропиленовую трубу диаметром 32 мм. Трубопроводы 55 мм используют для наружных коммуникаций или транспортировки холодной воды от скважины до входа в дом.
Таблица: Толщина стенок труб водопровода по наружному диаметру
При расчетах систем водоснабжения учитываются характеристики насосов и суточное потребление воды, а для наружных коммуникаций — глубину промерзания грунта в конкретном регионе. Также при проектировании желательно соблюдать единый диаметр трубопроводов внутренней разводки, что исключает гидравлические удары и неприятный шум при открывании смесителей холодной или горячей воды.
Читать так же: Полимерные трубы большого диаметра
Теплоизолированные трубопроводы Изопрофлекс и Касафлекс
Трубы Касафлекс и Изопрофлекс представляют собой отдельную категорию трубопроводов, основным отличием которых от обычных полимерных изделий является уже готовый слой теплоизоляции, заключенный в полимерную оболочку.
Трубопроводы Касафлекс предназначены для теплотрасс, диаметр которых лежит в пределах от 55 до 163 мм. Нержавеющая внутренняя труба работает при температурах до 160°С и рабочих давлениях до 16 атмосфер.
Трубопроводы Изопрофлекс изготовлены на основе сшитого полиэтилена, что допускает их применение в системах отопления и ГВС с максимальной температурой от 75 до 115°С. Параметры предельного давления трубопроводов Изопрофлекс лежат в пределах от 6 до 16 атмосфер и зависят от конкретной марки изделия. Номинальный ряд диаметров Изопрофлекс находится в диапазоне от 25 до 225 мм, что позволяет считать трубопроводы этого типа наиболее универсальным набором изделий для всех сфер применения.
К типовым характеристикам Изопрофлекс и Касафлекс необходимо добавить широкий модельный ряд трубопроводов этого типа, что позволяет использовать изделия одного производителя при монтаже всего комплекса системы отопления или водоснабжения — от теплотрассы до конечных отопительных приборов и точек раздачи воды.
| Эквивалентный проход, мм | Наружный диаметр, мм |
| 10 | 16 |
| 15 | 20 |
| 20 | 25 |
| 25 | 32 |
| 32 | 40 |
| 40 | 50 |
| 50 | 63 |
| 65 | 75 |
| 80 | 90 |
| 100 | 110 |
| 125 | 125 |
| 150 | 160 |
| 160 | 180 |
| 200 | 225 |
| 225 | 250 |
| 250 | 280 |
| 300 | 315 |
| 400 | 400 |
| 500 | 500 |
| 600 | 630 |
| 800 | 800 |
| 1000 | 1000 |
| 1200 | 1200 |
Как разобраться в диаметрах водопроводных труб
youtube.com/embed/G2K9s8EpIhk»> Читать так же:
Калькулятор расчета срока службы пластиковых труб
Расчет прочности труб
Полимерные трубы большого диаметра
Труба полипропиленовая 280 мм PP-h
Труба полипропиленовая 280 мм PP-h | Progef® StandartПластиковые трубы, фитинги +7 (495) 128-0337, +7 (812) 449-3073, +7 (812) 449-1534
-
Промышленные трубопроводные системы
Georg Fischer
Всё для систем водоочистки, гальваники, микроэлектроники, фармацевтики, медицины, химической промышленности, судостроения из пластика PVC-U, PVC-C, PP-n, PP-h, PVDF.
-
Электросварные фитинги, шаровые краны
fox fittings
от ведущего мирового производителя фитингов fox fittings на складе в Санкт-Петербурге.
-
Водоснабжение и газ
с защитным слоем
Повышен срок службы до 100 лет. Не требуется подсыпка, защитное покрытие не допускает царапин, увеличен коэффициент прочности. Покрытие синего цвета — вода, желтого — газ.
-
Питьевое водоснабжение и газ
Трубы в отрезках
Отрезки длиною 12 метров для питьевого водоснабжения с синими полосами, для газа — с жёлтыми.
-
Запорная арматура, гидранты, обжимные фланцы
Jafar+Avk+Hawle
для труб ПНД, ПВХ, ПП, чугунных и стальных в системах водоснабжения, газоснабжения, пожаротушения, канализации, водоотведения
-
Питьевое водоснабжение
Трубы в бухтах
Бухты по 50, 100, 150 и 200 метров.
Предназначаются для питьевого водоснабжения, напорной и кабельной канализации. Применяется для прокладки в траншею, проколах и ГНБ.
Предназначаются для питьевого водоснабжения, напорной и кабельной канализации. Применяется для прокладки в траншею, проколах и ГНБ.Материал
полипропилен (гомополимер) (PP-h)
ral 7032 светло-серый
Наружный диаметр (d)
280 мм
11, 17.6 и 41
5 метров
Структура
труба без раструба
Давление pn
10, 6 и 2.5
Способ соединения
стыковая, раструбная сварка
Прайс на трубы pp-h progef Standart
Фитинги
Каталог полипропиленовых фитингов pp-h
Запорная арматура
Шаровые краны, клапаны, приводы
Труба полипропиленовая (гомополимер) pp-h pn 10 sdr 11, pn 6 sdr 17,6 и pn 2,5 sdr 41 Georg Fischer с наружным диаметром d=280 мм производится на немецком заводе gf deka.
Завод-производитель является частью корпорации Georg Fischer Piping Systems (Швейцария) Ltd. Трубы pp-h изготавливаются длиной 5 метров без раструба — концы гладкие.
ооо «Спектр-Строй» реализует в Санкт-Петербурге трубы из полипропилена гомополимера 280 мм progef® Standart по доступным ценам.
Трубы pp-h progef® Standart демонстрируют хорошие характеристики при температурах от -10 до +95 °C. Полипропиленовые трубы pp-h 280 мм gf deka обладают высокой термоустойчивостью и химической стойкостью. Трубы полипропиленовые pp-h Georg Fischer способны работать в самых жестких условиях, в частности, при транспортировке кислот, щелочей и солей. Цена полипропиленовой трубы pp-h выше, чем цена обычного полипропилена (ppr). Полипропиленовые трубы pp производителя gf deka отличаются высоким качеством, цена труб нашего производителя сопоставима с другими известными производителями труб и фитингов из полипропилена гомополимера.
Применяя трубу диаметра 280 мм pp-h Georg Fischer совместно с фитингами, запорной арматурой Georg Fischer позволит избежать нестыковку допусков диаметра труб, что предотвратит протечки системы.
Труба pp-h 280 мм pn 2,5 sdr 41 используется для систем вентиляции.
Габаритные размеры полипропиленовых труб pp-h 280 мм progef® Standart
| d, мм | pn | Код | Вес | di, мм | e, мм |
|---|---|---|---|---|---|
| 280 | 10 | 167480727 | 19.400 | 229.2 | 25.4 |
| 280 | 6 | 167480692 | 12.600 | 248.2 | 15.9 |
| 280 | 2.5 | 318280000 | 5.730 | 266.2 | 6.9 |
В зависимости от объема и истории заказов, цена на трубу pp-h 280 мм progef® Standart будет рассматриваться в индивидуальном порядке.
PP-R и PP-RCT
Полипропилен (ПП) — универсальный материал для труб, который используется в самых разных областях. Для напорных трубопроводных систем используются два типа ПП: PP-R (статистический сополимер полипропилена) и PP-RCT (статистический сополимер полипропилена с модифицированной кристалличностью и термостойкостью).
Трубы PP-R и PP-RCT, способные работать при высоких температурах и давлении, подходят для напорных трубопроводов с высокими требованиями, таких как напорные трубопроводы (сантехника, гидротехника) в коммерческих высотных зданиях.
Трубы PP-R также используются в системах без давления и обеспечивают устойчивость к сильнокислотным и щелочным растворам, таким как ингибиторы коррозии и химические вещества, используемые в водяных системах отопления и охлаждения. Соединения обычно свариваются под действием тепла в соответствии со стандартной отраслевой практикой.
Трубы PP-R и PP-RCT имеют метрические размеры в диапазоне от 16 до 710 мм, также известные как номинальные диаметры от 3/8 до 28. Минимальные значения гидростатического давления обычно выше для материалов PP-RCT, но трубы с другими Соотношение размеров (DR) и толщина стенок могут иметь более высокие или более низкие номинальные значения давления.

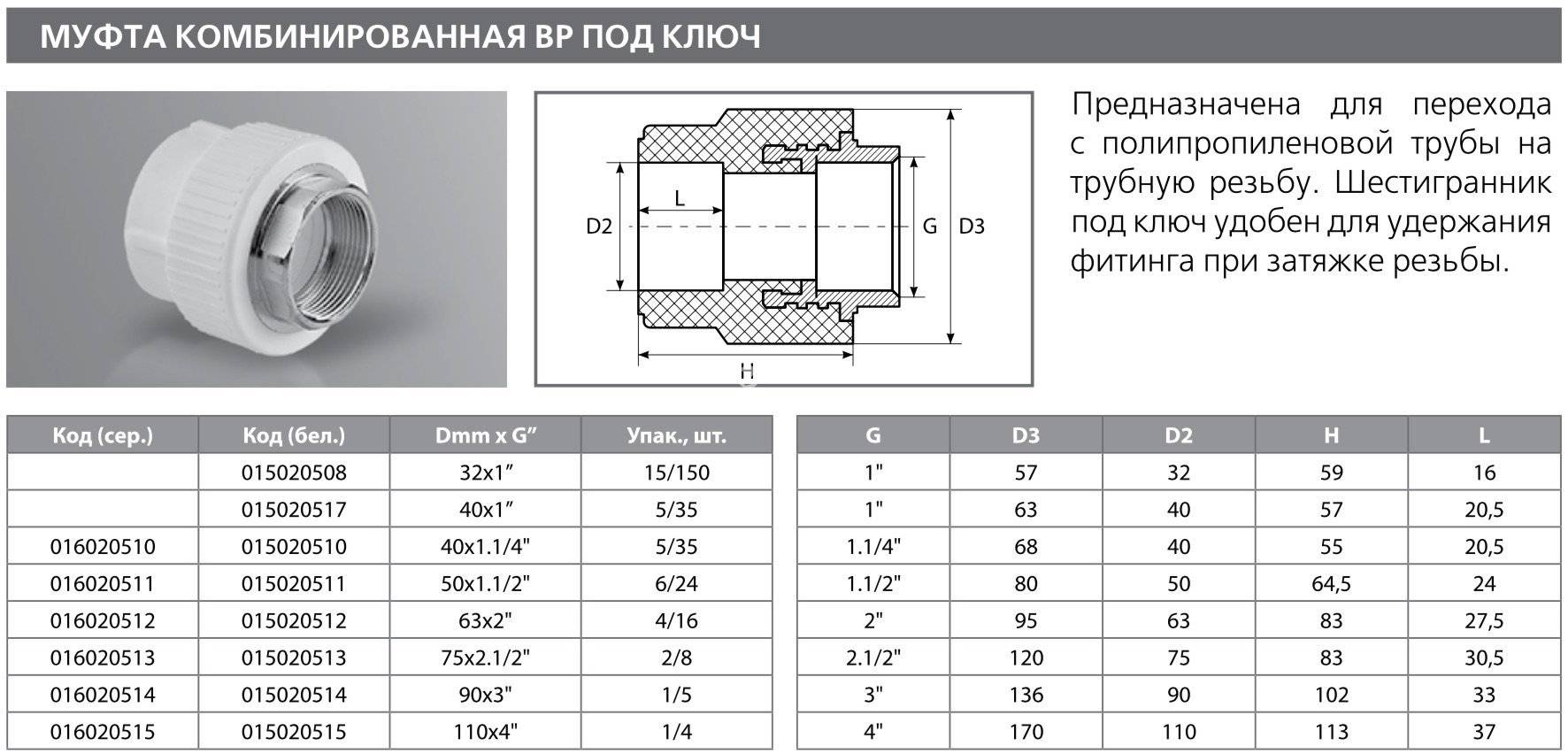

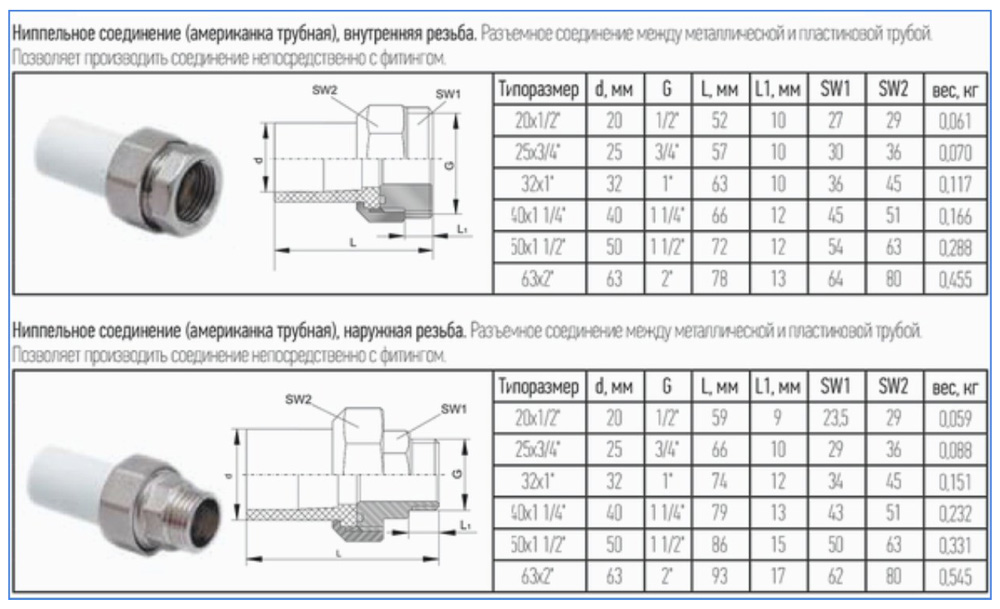

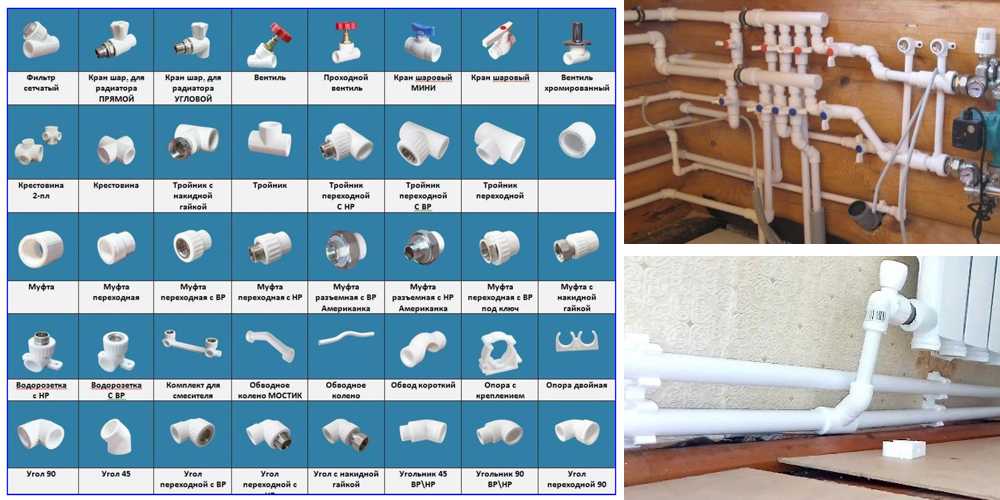

Трубы и фитинги PP-R и PP-RCT полностью совместимы друг с другом. Трубу PP-R можно наплавлять на фитинги PP-RCT и наоборот.
Полипропиленовые трубы могут включать армирующие слои из рубленого стекловолокна для таких преимуществ, как снижение продольного теплового расширения/усадки.
Трубы PP-R и PP-RCT обычно продаются прямыми отрезками. PP-R также доступен в рулонах для меньших диаметров и специальных применений.
ПП-Р
