Устройство и установка электрического теплого пола: технология укладки + схемы

Теплый пол, который еще сравнительно недавно был чем-то недостижимым, являясь эксклюзивным элементом обустройства жилья, сейчас стал достаточно обыденной вещью, доступной по цене, дружественной в эксплуатации, легкой в монтаже. Усовершенствованные технологии производства электрических теплых полов позволяют получить не только эффективную энергосберегающую систему обогрева помещений, но и оборудовать ее без особых проблем.

Сравнительная характеристика электрических теплых полов

Электрический теплый пол для обогрева жилья рекомендуется подбирать таким образом, исходя из особенностей конкретной квартиры или индивидуального дома, чтобы выбранная система генерировала необходимое количество тепла, была экономичной по расходу электроэнергии и не представляла особой сложности при установке.

Простота укладки особенно важна, если вы решили обустраивать электрический теплый пол своими руками.

Система обогрева «теплый пол» может применяться в любом помещении и под любое напольное покрытие, кроме того, ее можно использовать для наружных работ

Типы теплых полов, представленные в данный момент на рынке строительных материалов, обладают различной конфигурацией и широким диапазоном показателей мощности, что упрощает момент выбора и позволяет приобрести систему обогрева, наиболее полно соответствующую потребностям вашего жилья. Разновидности электрических теплых полов:

кабельный
кабельный на основании
пленочный инфракрасный

Предлагаем рассмотреть каждый вид поподробнее.

Самый простой кабельный вариант

Основным функциональным элементом устройства кабельного теплого пола является нагревательный элемент в виде провода, который трансформирует электроэнергию в тепло.

Нагревательный кабель теплого пола состоит из двух токопроводящих жил, стекловолокнистого армирования, полиэфирной пленки, проводника из меди, экрана из алюминия и защитного слоя из ПВХ

Из всех видов электрических полов, кабельная система обогрева — самая сложная и трудоемкая для установки, так как требует тщательной укладки кабеля с заданным шагом и обязательного финишного этапа — заливки стяжки.

Дополнительный слой стяжки толщиной порядка 5 см приводит к ощутимой потере высоты помещения, что выступает принципиальным моментом при закладке данного вида обогрева в квартирах высотных домов. Еще один существенный недостаток кабельного теплого пола — это невозможность его укладки под мебелью и сантехническими приборами. Однако, данный вид электрического пола обладает неоспоримыми преимуществами — нагревательный кабель можно применять для установки в помещениях со сложным периметром, а также для обогрева наружных элементов частного дома — крыши, отливов, стоков.

Кабельный пол на основании

Кабельный теплый пол на основании обладает небольшой толщиной и представляет собой сетчатый мат, на котором закреплен нагревательный кабель с сечением порядка 2.8 мм. По сравнению с кабельным, данный вид теплого пола более прост в монтаже, так как нагревающий провод уложен и зафиксирован на основании, поэтому процесс укладки заключается в раскладке и фиксации матов.

Удобным вариантом для установки является теплый пол в виде нагревательных матов, состоящих из сетчатого основания и закрепленного кабеля

Кабельный пол на сетке — это наиболее подходящий вариант для установки под плитку, так как толщины слоя клеевого раствора вполне достаточно, чтобы маты теплого пола оказались в его толще.

В случае, если данный вид электрического пола устанавливается под ламинат, ковролин или линолеум, то заливка стяжки потребуется, но толщина ее будет невелика — около 3 см. Следует учесть, что кабельный теплый пол на основании не рекомендуется укладывать в тех зонах помещения, где предполагается размещение мебели или сантехнического оборудования.

Нередко при ремонте бывают нестандартные ситуации. Например, укладка новой плитки поверх старого кафеля, но и это ещё не всё, в этом случае предусмотрена система тёплого пола. Более подробно об особенностях монтажа читайте тут: https://aqua-rmnt.com/voprosy/ustanovka-tyoplogo-pola-na-kafel-mozhno-li.html.

Инфракрасная пленка

Инфракрасный теплый пол производится в виде двухслойной пленки с углеродными нагревательными элементами и обладает толщиной около 0.5 мм, что позволяет сохранить высоту помещения в неизменном виде, в отличие от других теплых полов.

Инфракрасный пол состоит из двух слоев электротехнического полиэстра, между которыми размещены угольные нагревательные элементы и токопроводящая медная фольга

Мало того, инфракрасный пол является самым энергосберегающим среди прочих систем обогрева — при его эксплуатации экономится порядка 60% электроэнергии.

Укладка электрического теплого пола с инфракрасными нагревательными элементами наиболее проста из всех возможных — полосы пленки расстилаются на основании пола без учета расстановки мебели, а напольное покрытие устанавливается сразу же, без трудоемкого процесса заливки стяжки.

Важно знать: Пленочные инфракрасные теплые полы можно устанавливать на любую поверхность — горизонтальную, вертикальную, наклонную за счет, так называемого, «сухого монтажа».

Как сделать электрический теплый пол самостоятельно с наименьшими финансовыми вложениями и трудовыми затратами, получив при этом качественную систему обогрева? Ответ прост — нужно выбрать оптимальный вариант теплого пола, который по техническим характеристикам будет соответствовать потребностям вашего дома, а его монтаж не составит особого труда в случае установки собственными силами.

Пошаговый инструктаж для монтажа

Электрический теплый пол в виде нагревательных матов оптимально подходит для укладки под плитку

Подготовка основания пола

Поскольку установка электрических теплых полов относится к разряду «чистовых» строительных работ, данный процесс производится после того, как оштукатурены стены и потолки, залиты стяжки — то есть окончены «черновые» этапы строительства.

Характерно то, что по окончанию этих этапов, основание пола, как правило, покрыто слоем пыли и грязи, на нем присутствуют фрагменты застывшего штукатурного и цементного раствора. Чтобы очистить поверхность основания под установку теплого электрического пола, необходимо снять отвердевшие куски раствора шпателем или использовать специальный растворитель, затем, увлажнить пол водой и смести остатки строительных смесей, мусора, пыли при помощи щетки.

Важно знать: Чтобы теплый пол исправно функционировал, без перегрева и коротких замыканий, базовая поверхность — бетонное основание, должно быть ровным, без значительных перепадов по уровню.

Укладка напольной теплоизоляции

Укладка теплоизоляции по теплый пол необходима для сокращения теплопотерь и создания направленных потоков тепла

Обратите внимание на такую особенность системы теплого пола, что ее функционирование сопровождается распространением тепла во всех направлениях, следовательно, будет нагреваться не только поверхность пола обогреваемого помещения, но и бетонное основание, с которым соприкасаются нагревательные элементы.

Для того, чтобы минимизировать потери тепла и воспрепятствовать обогреву плит перекрытия, под теплый пол монтируется теплоизоляционный материал. Теплоизоляция экранирует тепловые потоки, отражает их и направляет внутрь обогреваемой зоны. Исходя из того, какое помещение — обогреваемое или не обогреваемое, находится ниже уровнем относительно помещения, в котором устанавливается теплый пол, подбирается тип и толщина теплоизоляции.

Важная стадия обустройства напольной системы обогрева — монтаж теплоизоляции, на которую укладываются нагревательные элементы теплого пола

При обустройстве электрического теплого пола в квартире многоэтажного дома, где ниже этажом расположены отапливаемые помещения, применяется фольгированный рулонный теплоизоляционный материал небольшой толщины порядка 3-4 мм. Полосы изоляции раскладываются, тщательно состыковываются и фиксируются при помощи стэплера к базовому основанию, чтобы предотвратить сдвиг материала относительно поверхности пола. Дополнительно можно проклеить стыки полос теплоизоляции монтажным скотчем.

Обустройство теплого пола в помещениях, соседствующих с неотапливаемыми зонами, требует установки теплоизоляции толщиной около 10 см

В случае, когда теплый пол закладывается в частном доме, где отапливаемое помещение может находится над неотапливаемым, в качестве теплоизоляции применяется пенопласт или другой плитный изолирующий материал толщиной 5-10 см в комбинации с теплоотражающим слоем из фольги.

Подключение терморегулятора и датчика температуры

Перед тем, как начинать монтаж нагревательных элементов теплого пола, необходимо установить терморегулятор и подключить к нему датчик температуры. Терморегулятор, при помощи которого варьируется температурный режим работы теплого пола, монтируется на стене в удобном месте, на высоте не менее 30 см от поверхности пола. Прибор, измеряющий текущую температуру нагрева, — температурный датчик, закладывается в толщу теплого пола на расстоянии 50-70 см от стены, на которой размещен терморегулятор.

Управление нагревом теплого пола осуществляется при помощи терморегулятора, к которому подключаются нагревательные элементы и датчик температуры

Схема подключения электрического теплого пола предполагает подводку к терморегулятору кабеля, идущего от нагревательных элементов теплого пола, гофрированной трубки с температурным датчиком внутри и провода от центральной электросети. При включении теплого пола в режим нагрева, на лицевой панели терморегулятора должен загореться индикатор, при этом нагревательные элементы теплого пола начнут генерировать тепло.

Укладка нагревательных элементов теплого пола

Укладка нагревательного кабеля выполняется с фиксированным шагом, чтобы плоскость пола равномерно прогревалась

Технология укладки электрического теплого пола предусматривает раскладку нагревательных элементов с отступами от стен порядка 5 см, от нагревательных приборов — около 10 см. Исходя из того, какой вариант теплого пола выбран — кабельный, кабельный на основании или инфракрасный, укладка электрического теплого пола выполняется по всей площади комнаты или только в той ее части, где не предполагается расстановка мебели, сантехнических приборов или других предметов интерьера. Необходимо помнить, что кабельный теплый пол не закладывается под мебель и сантехнику. Более тонкий по толщине — пленочный инфракрасный пол, можно монтировать в любой зоне, вне зависимости от размещения напольных элементов обустройства помещения.

Пленочный инфракрасный теплый пол характеризуется самой простой схемой укладки и монтируется под любое напольное покрытие

В процессе монтажа инфракрасного или кабельного теплого пола на сетке, крепление полос с нагревательными элементами к основанию пола выполняется при помощи двухстороннего скотча, между собой маты соединяются с использованием монтажного скотча. При укладке кабельного теплого пола, к базовой поверхности крепятся отрезки монтажной ленты с шагом от 0.5 до 1 метра с применением дюбелей или саморезов, после чего нагревательный кабель выкладывается с заданным шагом и закрепляется на ленте.

Электрический теплый пол можно устанавливать даже под такое «капризное» напольное покрытие, как паркет

Раскладка нагревательного кабеля выполняется в виде «змейки», где шаг между витками устанавливается не менее 8 см, но чтобы точно определиться с данным расстоянием, можно рассчитать его таким образом: 100 умножить на площадь помещения и разделить на длину кабеля теплого пола.

Важно знать: При монтаже нагревательного провода кабельного теплого пола, необходимо следить, чтобы кабель не натягивался, его перегибы были плавными, без изломов и внутреннего напряжения.

На завершающей стадии обустройства кабельного теплого пола, в обязательном порядке заливается слой цементной стяжки около 5 см

Окончательный этап укладки кабельного теплого пола — заливка стяжки, которая должна отстояться на протяжении 30 дней, после чего монтируется напольное покрытие.

Устройство электрического теплого пола на базе инфракрасных нагревательных элементов удобно тем, что не требует формирования стяжки — финишное напольное покрытие устанавливается непосредственно на теплый пол.

Одна из разновидностей инфракрасного тёплого пола — карбоновые полы. Об их плюсах и минусах, а также об особенностях монтажа читайте в нашей статье: https://aqua-rmnt.com/otoplenie/teplyj-pol/karbonovyj-teplyj-pol.html.

Видео — установка кабельного электрического пола

Видео — установка пола «кабель на основании»

Видео — установка инфракрасного пола

Оцените статью: Поделитесь с друзьями!

Технология заливки стяжки с установкой электрического кабельного теплого пола

На сегодняшний день теплый пол занимает уверенную позицию на рынке отопительных приборов для жилых и коммерческих помещений. Основным преимуществом данной системы обогрева помещения является то, что распределение тепла происходит равномерно по вертикали (от пола к потолку)

Какой пол выбрать? Виды электрического теплого пола.

Фото с FH

1. Пленочный теплый пол. Укладывается под чистовое финишное покрытие, такие как ламинат, ковролин, линолеум. Такой вид пола прост в монтаже и имеет минимальную толщину системы. Данный вид пола не применяется в случае, если предполагается отделка плиткой или укладка теплого пола в «мокрых помещениях», так как пленка боится влаги, попадания на нее плиточного клея или стяжки из пескобетона.

Важно! При выборе финишного напольного покрытия обратите внимание на его сертификацию по эксплуатации с системой теплого пола.

2. Нагревательные маты. Представляют собой прочно изолированный и уложенный в сетку нагревательный кабель с рассчитанным шагом. Термоматы производятся с определенной шириной и кратностью по площади обогрева 0.5 м², 1 м², 2 м² и т.д. Такой вид теплого пола зачастую применим когда нет возможности увеличить высоту пола и залить полноценную стяжку, а маты монтируются непосредственно в слой плиточного клея (около 5 мм). Мощность этой системы отопления рассчитывается на основе теплопотерь дома, которое она должна компенсировать. Так для сухих помещений в качестве дополнительной системы отопления, мощность термоматов выбирается из расчета 120 — 140 Вт/м². Для основной системы отопления – не менее 150 Вт/м². Для помещений с повышенной влажностью и не теплоизолированных помещений – 180 — 200 Вт/м².

3. Теплый пол на основе греющего (одножильного или двухжильного) кабеля в экранирующей оплетке, минимизирующей уровень электромагнитного излучения. При данном виде теплого пола можно изменять мощность системы поквадратно, настраивая шаг укладки на монтажной ленте вручную. При монтаже нагревательного кабеля он укладывается в стяжку из пескобетона, толщина которой составляет от 3 до 6 сантиметров, что ведет к хорошему аккумулированию тепла в помещении.

Выбирая вид теплого пола, нужно помнить, что чем больше толщина стяжки, тем дольше будет происходить нагрев пола и помещения в целом, но вместе с тем пол будет дольше остывать. По завершению монтажа теплого пола на основе нагревательных матов им можно пользоваться спустя 10-14 дней, для нагревательного кабеля стяжке из пескобетона понадобится время для набора прочности, поэтому срок до начала эксплуатации увеличивается до 21-28 дней.

Рассмотрим более подробно один из вышеописанных видов электрического пола – пол с греющим кабелем, уложенный в стяжку из пескобетона. Чтобы сделать надежную и долговечную стяжку пола из пескобетона и избежать ошибок при монтаже отопительной системы нужно знать:

Что представляет собой правильный «пирог» электрического теплого пола с греющим кабелем.
Каковы нюансы выбора качественный цемент и пескобетона, приготовления смеси и заливки стяжки.
Для чего используется фибра.
Как сделать монтаж теплого пола с греющим кабелем при заливке пескобетонной стяжки пола.

Правильное строение системы теплого пола с греющим кабелем в стяжке из пескобетона.

«Пирог» теплого пола с греющим кабелем подбирается с учетом особенностей помещения, в том числе его теплопотери. Для снижения последних необходимо утеплить основание будущего теплого пола. Правильный «пирог» теплого пола – гарант того, что при его эксплуатации не придется отапливать квартиру сверху или помещение снизу вас, будь то жилая площадь или подвал/лоджия, и не допустить увеличения расходов при эксплуатации системы теплого пола.

Для подложки под греющий кабель используется мультифольга — специальный материал, в котором слой фольги защищен от негативного воздействия щелочной среды бетона слоем полиэтилена. Мультифольга будет мешать прямому контакту нагревательного элемента с утеплителем, а также равномерно распределит тепло в стяжке.

МИФ. Зачастую в системе теплого пола применяется использование вспененной теплоизоляции с фольгированным слоем. Мифом этого действия служит то, что якобы слой фольги отразит тепловую энергию вверх. Но на деле отражающий эффект фольги не работает в твёрдых телах (в бетонной стяжке). Кроме этого, обычная фольга растворяется в щелочной среде бетонного раствора или клея, а вспененный утеплитель со временем усаживается под весом стяжки, что приводит к появлению трещин.

Фото с FH

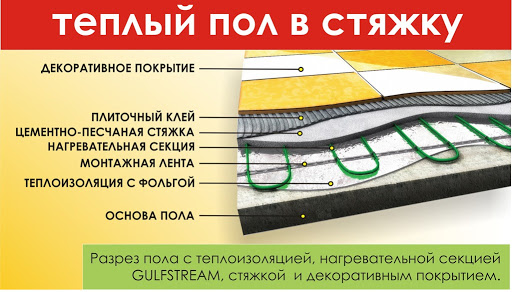

Схема оптимального «пирога» теплого пола с греющим кабелем такова:

На ровное и чистое основание укладывается утеплитель. Оптимальным вариантом для него служит ЭППС (экструзионный пенополистирол), с рекомендуемой толщиной 3-5 см.
По периметру стен помещения монтируется демпферная кромочная лента, которая компенсирует температурное расширение пескобетонной стяжки с теплым полом.
Поверх утеплителя укладывается мультифольга или металлическая сетка, которая также предотвращает контакт кабеля с изоляцией. Размер ячейки: 25х25 мм или 50х50 мм. Диаметр прутка 1.6-3 мм.
Сверху раскатывается монтажная лента, которая крепится к сетке пластиковыми хомутами. На монтажной ленте, выдержав шаг укладки в соответствии с площадью помещения и длинной кабеля, фиксируется греющий кабель. Шаг укладки нагревательного кабеля в среднем составляет 10-12 сантиметров. Фиксаторами для кабеля могут служить пластиковые хомуты.
Совет. Чтобы металлическая сетка армировала стяжку, находясь в толще пескобетона, а не под ним, необходимо приподнять её над слоем теплоизоляции, используя подставки или небольшие куски ЭППС. Еще одним вариантом является укладка второго слоя сетки на кабель.
После укладки нагревательного кабеля и датчика температуры, который должен находиться в «теле» стяжки, систему проверяют на отсутствие видимых повреждений кабеля и тестируют работоспособность электрической части. Далее выставляют маяки и заливают стяжку толщиной от 3 до 6 см.

Важно! Заливать стяжку правильно от стены противоположной входу. При выравнивании высокоподвижных или литьевых стяжек нельзя использовать игольчатые валики, во избежание повреждения теплового кабеля.

Нюансы выбора качественного пескобетона и цемента в мешках и особенности заливки стяжки.

Качественные работы по стяжке напрямую влияют на долговечность чистового покрытие пола. О том как выбрать качественную смесь можно узнать из видеоролика.

Для заливки стяжки можно самостоятельно приготовить смесь на основе цемента и песка, или же воспользоваться готовой сухой смесью — пескобетоном. Преимуществом уже готовой смеси являются четко выверенные параметры по трещиностойкости затвердевшего раствора, а также точно соблюдены пропорции цемента и сеянного песка.

Для устройства стяжки по теплому полу больше подойдет «мокрая» стяжка. Основное отличие «мокрой» стяжки от «полусухой». Полусухую стяжку сложно качественно распределить и уплотнить с учетом уложенной системы теплого пола. При снижении плотности цементного камня, из-за образования воздушных полостей, понижается эффективность прогрева, так как уменьшается теплопроводность стяжки.

При самостоятельном приготовлении пескобетона для стяжки особое внимание следует уделить качеству ингредиентов. Песок должен быть крупным, просеянным, без глины и прочих вредных примесей. Подбирая пропорции смеси, следует помнить, что песок может быть разной влажности, что влияет на нужное количество воды затворения.

При работе с готовыми сухими обязательно следуйте рекомендациями по базовым рецептурам и точным пропорциям приготовления основных типов растворов.

Чтобы повысить качественные характеристики пескобетона и стяжки можно используя пластификаторы и фиброволокно.

Рекомендации по применению пластификаторов и фибры при заливке пескобетонной стяжки.

Фото с FH

Количество пластификатора указывается на упаковке продукта и рассчитывается по массе цемента, а не готового раствора. При этом уменьшается необходимое количество воды затворения, за счет того, что добавка обладает водоредуцирующими свойствами. Также повышается удобоукладываемость и пластичность пескобетона. Состав хорошо тянется по маякам, уплотняется и заглаживается.

Армирование стяжки металлической сеткой применимо, если ее толщина более 5 сантиметров. При толщине цементной стяжки меньшей толщины для армирования используется полипропиленовая сетка или в раствор добавляется полипропиленовая фибра.

Фибросодержащие растворы для устройства стяжки желательно использовать совместно с химическими добавками-пластификаторами. Если для стяжки выбран пескобетон, то фибра применяется по следующей схеме:

Фото с FH

В бетономешалку или рабочую емкость засыпается сухая смесь.
Добавляется небольшое количество воды (1/3 от рекомендованного) и тщательно перемешивается.
Фибра слегка увлажняем и аккуратно вводим ее в смесь. Тщательно перемешиваем смесь с фиброй, до равномерного распределения фибры по раствору. При перемешивании не должно образовываться «ёжиков» из волокон фибры.
Отмеряем рекомендованное производителем количество химической добавки-пластификатора и смешиваем ее с 2/3 воды затворения, добавляем полученное в раствор при постоянном перемешивании.
После 1.5-2 минут перемешивания вводится дополнительное количество воды для достижения требуемой подвижности. Мешаем еще пол минуты.

Использование фиброволокна уменьшает трудозатраты, связанные с армированием стяжки металлической сеткой, повышается качество стяжки, и уменьшается вероятность трещинообразования.

Фото с FH

После заливки за стяжкой необходим правильный уход. Свежеуложенную стяжку укрывают полиэтиленовой пленкой и исключают сквозняки в помещении. Такие манипуляции удержат влагу и предотвратят её быстрое испарение. Для набора прочности без возникновения внутренних напряжений, которые могут привести к появлению трещин стяжку необходимо периодически увлажнять в течение первой недели после заливки. Перед финишным чистовым покрытием пола поверхность стяжки нужно обеспылить и очистить от загрязнений.

Понравилась статья?

Поделиться в соцсетях:

Технология заливки стяжки для теплого электрического пола

Хотя в отношении стяжки для электрических теплых полов нет никаких регламентирующих или нормативных документов, все же существуют определенные правила, связанные с проведением работ.

Мастеру, выполняющему монтаж, приходится принимать во внимание, следующее:

Толщину стяжки под и над греющим кабелем.
Выбор способа монтажа стяжки.
Нюансы, связанные с приготовлением раствора и процессом заливки.

Правильно изготовленная стяжка для теплого электрического пола не растрескивается, обеспечивает равномерное распределение тепла по всему помещению, сохраняет прочность в течение длительного срока эксплуатации.

Какой слой стяжки под электрический теплый пол

Стяжка под теплый электрический пол не является обязательной. Зачастую её заливают, чтобы выровнять поверхность перед укладкой кабеля. При этом следует учитывать рекомендации производителей.

Согласно требованиям большинства производителей электрических полов, стяжка из цементного раствора не может быть тоньше 3 см. При использовании специальных нивелирующих смесей, можно уменьшить толщину до 2 см.

Оптимальная толщина стяжки под электрический теплый пол выбирается в зависимости от следующих факторов:

Основание для заливки. Стяжка на грунт должна быть не менее 10 см. Толщина для стяжки на плиты перекрытия зависит от неровностей поверхности. Полученная плоскость должна быть идеально ровной.
Материал. Цеметно-песчаная смесь заливается толщиной не менее 3 см, нивелирующие растворы в зависимости от указаний производителя.

Укладка кабеля теплого пола в стяжку может быть выполнена строго по идеально ровной поверхности. Перепады влияют на равномерность нагрева и часто являются причиной перегрева кабеля.

Какая толщина стяжки над электрическим полом

Мнения специалистов по этому поводу могут быть разными. Поэтому лучше всего обратиться к рекомендациям производителей теплых полов. Согласно указаниям, приводимым в инструкции по эксплуатации, минимальный слой стяжки должен быть 4-5 см.

Но толщина может меняться в зависимости от нескольких факторов:

Толщина кабеля.
Тип полов.
Используемый раствор для стяжки.

Так, нагревательные маты раскладываются на поверхности пола, после чего сразу накрываются напольным покрытием. Кабель в матах прикреплен к армирующей сетке. Конструкция позволяет уложить плитку, используя клеевой состав без стяжки.

Чем больше объем кабеля, тем больше толщина бетонной стяжки. Чтобы определить минимальные параметры, стоит обратиться к инструкции по эксплуатации. Минимальная толщина стяжки над теплым электрическим полом не может быть меньше 4 см для цементного раствора и 2 см для специальных нивелирующих смесей.

Суммарная высота стяжки для электрического теплого пола составляет от 5 до 8 см. При условии, что монтаж будет осуществляться на ровном основании, можно сократить толщину пирога до 4 см. Нагревательные маты вместе с напольным покрытием уменьшают высоту помещения не более чем на 2 см.

Какую стяжку выбрать для заливки

Кроме традиционного песчано-цементного состава, существуют еще другие виды стяжки, рекомендованные для заливки теплых полов.

У каждого из существующих вариантов есть свои преимущества:

Мокрая стяжка. Для приготовления берут цемент, песок и пластификатор. Обязательно добавляют фиброволокно, во избежание появления трещин и деформации в процессе высыхания и в период эксплуатации. Преимуществом раствора является то, что его можно изготовить своими руками. Компоненты стоят недорого, что несколько удешевляет окончательную стоимость работ.
Недостатком мокрой стяжки является длительное высыхание пола (28 дней), большая вероятность появления трещин, невозможность сделать идеально ровное основание.
Полусухой метод стяжки. Для изготовления используется небольшое количество воды. Популярностью пользуются готовые смеси. Но при необходимости можно приготовить раствор самостоятельно, из расчета – речной песок 120-140л/ фиброволокно 130гр/ цемент 1 м/ вода 14-17 л. /пластификатор 0,5 л.
Преимуществом полусухого состава является полное отсутствие после высыхания трещин в стяжке. Необходимость в дополнительном выравнивании полов после высыхания отсутствует.
Сухой метод. Состав раствора для стяжки может отличаться в зависимости от производителя, но чаще всего применяется мелкий перлитовый или кварцевый песок, мелкозернистый шлак и т.д. К преимуществам сухого метода можно отнести: быстрый монтаж и высыхание. К дальнейшим работам можно приступать спустя 12 часов.

Стяжку нужно делать аккуратно, предотвращая возможные повреждения кабеля. Разрыв защитной изоляции или токопроводящей жилы во время заливки пола, является самой распространенной причиной неисправности полов.

Чем армировать стяжку

Чтобы монтаж греющего кабеля в стяжку прошел успешно, крайне необходимо предотвратить деформацию и растрескивание пола в процессе высыхания. Трещины становятся причиной появления холодных зон, неравномерного распределения тепла по всей поверхности плиты.

Какие способы армирования стяжки существуют?

Присадки. При приготовлении раствора важно использовать фиброволокно. Это специальная добавка на основе полипропилена. После добавления фиброволокна в раствор, в несколько раз увеличиваются прочностные характеристики: сопротивляемость к механическим повреждениям, появлению трещин, оседанию и растеканию смеси. Одновременно увеличивается морозоустойчивость и огнеупорность.
Армирующая сетка. В рекомендациях по заливке стяжки для теплых полов указывается на необходимость использования пластикового армирующего слоя. Производитель дополнительно предоставляет специальные подставки, чтобы приподнять сетку над полом.

В больших помещениях растрескивание пола может происходить по причине отсутствия компенсационных карманов. Поэтому обязательной мерой является установка компенсирующей демпферной ленты вдоль стен, а также между участками плиты.

Как залить стяжку правильно

Технология заливки стяжки для электрический теплых полов практически ничем не отличается от той, что используется при монтаже обычного цементного основания. После выполнения подготовительных работ и раскладке кабеля для дальнейшего монтажа в бетонную стяжку, переходят к следующим этапам:

Выставление маяков. Поверхность должна быть исключительно ровной. В связи с этим шаг между маяками делают не более 0,8 м. Хотя можно встретить рекомендации, что расстояние между маячным уровнем должно зависеть от длины правила, практика показывает, что чем длиннее шаг, тем больше во время растягивания раствора появляется неровностей.
Изначально выставляем маяки по краям помещения, так, чтобы до стены идущей параллельно планке оставалось 10-15 см. Натягивается леска, остальные направляющие выставляются под нее. При соблюдении рекомендаций получается идеально ровная поверхность, выровненная по маякам, причем даже при использовании обычного цементно – песчаного раствора.
Заливка стяжки. После высыхания раствора, с помощью которого крепятся маяки, можно начать заливать стяжку. Если толщина пола превышает 5 см, работы проводят в несколько этапов. Сначала наносят первый слой в 2-3 см. Спустя сутки второй, финишный стягивают по маякам. Важно следить, чтобы правило не выгребало лишний раствор с поверхности и после высыхания не образовались ямки.
Высыхание раствора. Следует позаботиться, чтобы в помещение не попадали прямые солнечные лучи. Стяжку нарывают пленкой и поливают через равные промежутки времени, в течение первых 5-7 дней.

Включить теплые полы, вмонтированные в стяжку, можно не ранее, чем через 28 дней после заливки раствора. Согласно СНиП, в это же время можно начинать укладку напольного покрытия.

Как сделать электрический теплый пол без стяжки

Существует возможность уложить кабель теплого пола без стяжки. Популярностью пользуются следующие два способа:

Штробление стяжки для кабеля теплого пола. В плите или бетонной стяжке вырезают штробы глубиной около 2 см. Чтобы не было много пыли, используют специальный инструмент с пылеулавливающими мешками. Кабель укладывается в штробы. Сверху закладывается раствором с добавлением фиброволокна или клеевым составом для плитки.
Укладка нагревательных матов – этот метод также пользуется популярностью благодаря простоте проведения монтажных работ. Конструкция матов достаточно простая. Для подключения необходимо расстелить их по поверхности и включить в розетку.

Множество нюансов и особенностей, которые необходимо учитывать при монтаже электрического теплого пола в стяжку, приводят к тому, что все больше покупателей отдают предпочтение нагревательным матам.

Водяной теплый пол – технология, устройство и монтаж

Теплый водяной пол – теплотехническая система, в которой за основу взята циркуляция по контуру горячей воды, трубопровод в данном случае располагается под внешней отделкой финишного пола. Принцип функционирования несложен: на базовую площадку производится монтаж металлопластиковых труб, по которым в итоге пускают нагретую воду. Основным источником, нагревающим теплоноситель (вода) может быть газовый котел, при централизованном отоплении используется горячая вода, поступающая из радиаторов или стояка. Несмотря на такую универсальность, лучше все же, по возможности, подключить трубопровод к газовому котлу. При таком подключении исключается зависимость от сезонных включений/отключений отопления, изменения подающегося давления, а также температурного перепада.

Водяной пол. В чем плюсы и минусы?

Достоинства

1. Существенных денежных вложений на монтаж не требуется.

2. Водяной теплый пол отлично совмещается практически со всеми типами полового покрытия, монтаж теплого пола может осуществляться под керамическую либо кафельную плитку, плиты из керамзита, линолеум, ламинат, а также ковролин.

3. Отопление не зависит от перебоев электроэнергии, так как работает в автономном режиме.

4. Может без особых проблем заменить собой привычные отопительные приборы, такие как радиаторы или калориферы.

5. Экономится значительное количество тепловой энергии, в обычном помещении до 30%, а в комнатах с высокими потолками (от 3 метров и выше) до 50%.

Недостатки

1. Во многих квартирах такой вариант невозможен из-за технических характеристик системы водоснабжения. Гораздо легче установить теплый пол в частном доме.

2. Регуляция нагрева отопления при автономном режиме ограничена, а при центральном – она просто невозможна, хотя и в подобной ситуации есть вариант – установка распределительных систем и коллекторных шкафов.

3. Есть вероятность затопления при неисправности или повреждении трубопровода.

Устройство водяного теплого пола

Тепловая система включает в себя:

1. Трубопровод.

2. Узел для смешивания воды, т. е. теплоносителя.

3. Коллектор.

4. Циркуляционный насос.

Наиболее часто для трубопровода берутся трубы из шитого полиэтилена либо металлопластика. Их основные качества: пластичность (хорошо гнутся) и высокая теплопроводность.

Монтаж водяного пола

Есть определенные правила для того, чтобы водяной пол нормально функционировал:

1. Не секрет, что установка водяного пола в подвальных помещениях и комнатах 1-го этажа в некоторых случаях не имеет смысла из-за больших тепловых потерь. Например, при низком фундаменте, близком расположении базового пола к почве и т. д. Это аксиома. Но есть способ помогающий избежать такого рода проблем – под теплый пол цокольного этажа укладывается специальный материал для теплоизоляции. И все, проблема решена!

2. Для улучшения теплопроводности внешней поверхности желательно использовать материалы с высокой теплоотдачей.

3. Трубопровод обычно укладывается в цементную стяжку, выполняется это с целью его защиты от механических повреждений и увеличения площади нагревания. Но следует отметить, есть еще 2 варианта монтажа:

• настильный – трубопровод укладывается без предварительно подготовленной стяжки, финишное же покрытие, стелется на металлические пластины (чаще алюминиевые), поверх защитной полиэтиленовой либо картонной прокладки;

• деревянный – трубы монтируются на черновой пол либо обычные деревянные лаги.

Установка коллекторного шкафа и подключение коллекторов

На поверхности стены, ближе к полу, делается ниша для установки коллекторного шкафа, куда он впоследствии и монтируется. Если нет возможности сделать проем под шкаф, то его можно и не встраивать в стену, а установить вплотную к ее поверхности и закрепить, но выглядит это не очень эстетично, а иногда и громоздко. В первую очередь в шкаф заводят концы возвратной (обратка) и подающей (прямая) трубы.

Пояснение! Подающая труба – по ней входит горячая вода в систему трубопровода, который и образует теплый пол, возвратная же обеспечивает обратный процесс – циркуляцию остывшего теплоносителя в котел.

На подающую и возвратную трубы производится монтаж запорной и регулирующей (вентиль, кран) арматуры. Выполняется это для того чтобы можно было отключить в определенной комнате всю систему, если возникнет такая необходимость. После монтажа труб на каждую из них устанавливается коллектор с запорными вентилями и общим для всей системы термометром.

Совет! Для того чтобы облегчить себе жизнь, можно приобрести коллекторный комплект типа Valtec, REHAU или Watts, он, как правило, включает в себя всю необходимую запорную арматуру не только для обратки и прямой, но и для всех других выходов труб-теплоносителей. Что дает возможность отключать один из контуров теплого пола при нормальной работе остальной системы.

Соединение всех звеньев и элементов системы производится через компрессионные фитинги, включающие в себя: зажимное кольцо, опорную втулку и латунную гайку. При соединении труб разного диаметра применяются фитинги-переходники. Если опустить сложные термины и подробности, можно сказать – устройство теплого водяного пола это: теплоизоляция, полимерные либо металлополимерные трубы, коллекторы, фитинги для подключения трубопровода к теплому полу, а также циркуляционный насос и крепеж. Так и получается самая простая схема теплого пола.

Поделиться:

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Содержание статьи

Сегодня обустройство теплых полов – отличный способ сделать свое жилище теплее. Часто теплый пол становится не дополнительным элементом в системе отопления, а вполне самостоятельным. Среди всех типов особой популярностью пользуется водяной теплый пол, который оказывается наиболее экономичным и эффективным. Чтобы получить у себя дома качественную систему теплых полов, лучше обращаться к проверенным и зарекомендовавшим себя фирмам, например в компанию Атмосфера комфорта. Но и самостоятельно можно попробовать справиться с этой задачей.
Преимущества и недостатки водяных теплых полов
Водяной теплый пол отличается рядом преимуществ, среди которых стоит выделить:
небольшие материальные расходы на монтаж и эксплуатацию;
пол по всей площади прогревается равномерно;
можно обогреть дом очень даже приличной площади, но при этом значительно сэкономить на оплате за отопление;
отсутствие видимых радиаторов отопления – плюс к привлекательности интерьера;
возможность регулировать температуру самостоятельно.
Справедливости ради стоит отметить, что подобная система теплых полов не обошлась и без некоторых недостатков, но большинство из них можно свести к минимуму при грамотном монтаже всей системы:
некоторые сложности при обустройстве всей системы водяных теплых полов;
необходимость использования водяного насоса;
есть риск протечки, а найти ее бывает очень нелегко;
давление в стояке незначительно, но падает.
Вероятность протечки можно снизить, если не использовать металлические трубы, которые быстро подвергаются коррозии. Прекрасная альтернатива – металлопластик, полиэтилен, полибутилен. Все это материалы, которые смогут верой и правдой прослужить вам в течение 50 лет.
Подготовительные работы
Прежде чем начинать монтаж теплого водяного пола, необходимо провести все необходимые замеры и расчеты, чтобы выяснить оптимальную мощность. Данный показатель зависит от многих факторов: площади помещение, этажа, качества утепление стен, площади остекления и т.д.
Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены или планируется использовать толстые керамические плиты в качестве напольного покрытия, то лучше предусмотреть систему теплых полов более мощного типа.
После этого проводят подготовку основания для укладки самой системы теплого пола. Старое покрытие необходимо удалить, а при наличии перепадов пола более 10 мм необходимо выполнить дополнительную стяжку (можно использовать самовыравнивающиеся смеси), иначе потом система отопления может работать некорректно, а прогрев будет осуществляться неравномерно.
Необходимые материалы
Для обустройства системы теплого водяного пола необходимые такие материалы и инструменты:
трубы для теплого водяного пола – первое, о чем необходимо позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы будут покрыты стекловолокном, то расширятся они будут меньше. Оптимальный диаметр труб – 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;
коллектор и щиток для него. Коллектор должен находиться в том же помещении, где и монтируется система теплого пола, поэтому важно подобрать эстетичный щиток для него;
арматурная сетка;
пластиковые хомуты для крепления трубок к арматуре;
материалы для стяжки;
котел для того, чтобы нагревать теплоноситель – воду. Подойдет практически любой котел, важно только то, чтобы он умел нагревать воду на 30-40⁰С, ведь не всегда нужно, чтоб полы были горячими, ведь по ним невозможно будет ходить. Именно поэтому главный фактор при выборе котла для системы теплых водяных полов – это диапазон его рабочих температур, поэтому можно рассматривать газовые, электрические, двухконтурные, дровяные и прочие варианты;
нагнетающий насос, если его нет в составе котла;
хомутки для крепления труб к арматурной сетке и фитинги для подсоединения труб к коллектору.
Виды технологий монтажа водяного теплого пола
Водяной пол может монтироваться двумя разными способами:
Бетонная технология связана с некоторыми трудностями, и немалыми временными затратами. Но несмотря на это, она остается достаточно популярной в силу других своих привлекательных качеств. Данный способ требует обустройства бетонной стяжки, в которую и монтируются нагревательные элементы. Финальное напольное покрытие можно укладывать только после того, как бетон полностью застыл, а длительность его застывания зависит от толщины и может достигать 28 суток.
Настильная технология позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием, пока он застынет. Здесь используются готовые материалы, что позволяет значительно сэкономить время и упростить весь процесс. Обратная стороны медали – большие растраты на покупку нескольких слоев настилаемого материала. В зависимости от того, какой материал выбран для настилания, данная технология может быть полистирольной, модульной деревянной или реечной деревянной.
Бетонная стяжка для теплого пола
На сегодня данный способ обустройства системы теплого пола является самым распространенным.
Сначала нужно на подготовленной поверхности уложить слой теплоизоляции, причем сделать это нужно максимально качественно, чтобы тепло от трубок с теплоносителем не уходило вниз, а шло только на подогрев пола в квартире. Для этих целей чаще всего используют пенопласт, пеноплекс или пеностирол, а толщина его должна составлять от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные маты, в которых есть механизмы фиксации, поэтому работать с ними проще, но и стоят они дороже.
Специалисты советуют выбирать утеплитель в зависимости от особенностей помещения и того, какую роль будут играть теплые полы в общей системе отопления. Так, если теплый пол – лишь дополнительный элемент системы отопления дома, то сойдет и вспененный полиэтилен, но обязательно с отражающим покрытием из фольги. Если под квартирой находится отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира расположена на первом этаже, если под ней находится подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Также есть специальные утеплители для теплых полов: они стоят немного дороже, но в них уже предусмотрены пазы для прокладки труб отопления.
В качестве гидроизоляционного слоя используют полиэтиленовую пленку, которую настилают поверх пенопласта. Далее очередь за демпферной лентой, которая необходима для того, чтобы компенсировать возможные тепловые расширения стяжки. Ее укладывают по периметру помещения на всю высоту стяжки для теплых полов.
Затем необходимо армировать подготовленное основание для теплого пола. Для этого можно использовать сетку с ячейками 15-20 см и с сечением прутиков 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно провести и после монтажа трубок отопления.
Монтаж трубок отопления можно проводить несколькими способами:
спиралью. Этот вариант отлично подходят для более просторных помещений, он позволяет идеально равномерно распределить тепло по полу, но и требует более тщательного подхода. При такой схеме укладки трубы с горячей и холодной водой чередуются, что и влияет на равномерность распределения температуры: тут холодные зоны расположены рядом с теплыми. Спиральный способ укладки труб более выгодный еще и с той точки зрения, что углов и поворотов тут меньше, а значит, воде будет намного проще течь. При таком способе укладке на квадратный метр площади пола примерно уходит 5 погонных метров труб, если расстояние между трубками составляет 20 см. Около наружных стен расстояние между трубками нужно сокращать, чтобы уменьшить теплопотери и обеспечить помещение максимальным комфортом. Монтаж труб спиралью – более трудоемкий процесс, который требует соблюдения точных расстояний. Есть программные ресурсы, которые позволяют точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;
змейкой. Труба сначала проходит по периметру стен, а потом волнистой линией идет обратно. Монтаж такого варианта более простой, не требует особых расчетов, менее трудоемкий, но получить равномерное распределение тепла будет намного сложнее;
комбинированная укладка труб совмещает зоны с укладкой труб по спирали и змейкой.
Если комната большая по площади, то придется предусмотреть несколько отдельных петель отопления. Шаг между трубами зависит от того, какой эффект нужно получить: если теплый пол будет единственным источником тепла в квартире, то данное расстояние не должно превышать 20 см, если же это всего лишь элемент системы отопления, то можно укладывать трубы с шагом в 30 см, но не больше.
Чтобы самостоятельно определить наилучшее расположение труб, лучше заранее составить схему. Это удобно делать на обычном листке в клеточку, где в масштабе с учетом всех нюансов планировки комнаты чертят систему будущих теплых полов. Учитывать нужно не только все выступы и углубления в комнате, но и то, как будет расположена мебель, или хотя бы ее часть, ведь отапливать эти части будет нецелесообразно. Примеры создания схем расположения труб по спирали представлены на рисунках, но составить подобные правильно смогут люди с определенным опытом. Поэтому разработку всей системы теплых полов с определением мощности, протяженности и шага лучше поручить специалистам, а уже все остальное можно сделать своими руками.
Трубы фиксируются к арматуре с помощью специальных хомутков: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не старайтесь сильно затянуть хомутки: при нагревании трубы могут немного расширяться. Места с компенсационными швами дополнительно одевают в гофротрубы, чтобы трубы отопления были максимально защищены от возможных повреждений. Начинают укладывать трубы от стен, двигаясь к центру или к противоположной стене.
Заключительный момент в процессе укладки труб – это их проверка, или опрессовка. Проводят ее уже после того, как система теплых полов подключена к коллектору, о чем читайте ниже. Нужна она для того, чтобы еще до монтажа стяжки обнаружить возможные места с повреждениями, негерметичные отрезки и вовремя их заменить. Подобное тестирование проводят в течение минимум 24 часов при давлении 3-4 бар.
Когда точно проверено, что система теплых полов герметична, можно переходить к монтажу бетонной стяжки. Заливают ее на высоту 3-7 см, чтобы в итоге получить максимально ровную поверхность. Для этого лучше пользоваться маяками, и уже по ним разравнивать бетонный раствор.
Стяжка будет застывать в течение максимум 28 суток, пока бетон не наберет свою марочную прочность. В этот период включать систему теплых полов нельзя. Включить отопление можно только после того, как стяжка окончательно застыла, причем сразу не на максимальную мощность, а постепенно повышать температуру в течение трех-четырех суток.
Для стяжки используют специальную смесь для теплых полов или пескобетон марки М300.
В качестве напольного покрытия поверх теплых полов лучше использовать те материалы, которые лучше всего проводят теплоту, а это ламинат, керамическая плитка или линолеум. Если в планах отделка пола паркетом или ламинатом, стоит обратить внимание на те варианты, которые можно использовать в системе теплых полов: об этом производители указывают на упаковке.
Полистирольная технология укладки теплого пола
Преимущество данного способа состоит в том, что отсутствуют все грязные процессы, которые характерны для бетонной стяжки. При этом удается значительно сэкономить время на укладку теплого пола, да и высота помещения при этом практически не крадется благодаря, снова-таки, отсутствию стяжки. Полистирольные плиты тут исполняют роль надежного теплоизоляционного материала, а такой способ незаменим, когда нагрузку бетонной стяжки перекрытия не выдержат, или потолки и без того низкие, и те 10-15 см, которые уйдут на монтаж бетонной стяжки могут реально спасти положение.
На подготовленную и выравненную и выравненную поверхность укладывают полистирольные плиты, а уже на них выкладывают алюминиевые пластины. У них есть специальные пазы для прокладки труб, такие пластины должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладываются трубы отопления. Поверх них стелют листы гипсо-волокнистых плит: одного листа достаточно, если в качестве финишного покрытия используется ламинат или линолеум, но если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.
Полистирольная технология применима на бетонном или деревянном основании. Не подойдет она только в том случае, если в доме нет бетонных перекрытий.
https://www.youtube.com/watch?v=JZDR7lJm0w4
Деревянная технология укладки теплого пола
Этот способ незаменим для деревянных домов, где бетонные перекрытия отсутствуют вовсе. В зависимости от некоторых нюансов выделяют два варианта: модульный и реечный.
Модульная технология
Данная технология предусматривает монтаж слоя теплоизоляции, поверх которого настилают древесноволокнистые плиты. В них заранее вырезаются пазы для монтажа алюминиевых пластин и труб в будущем. Затем устанавливают алюминиевые пластины и крепят трубы в них специальными защелками. Алюминиевые пластины тут так же, как и в предыдущем случае, способствуют равномерному распределению тепла.
Поверх уложенной системы трубок настилают гипсо-волокнистые листы, а уже потом можно укладывать финишное покрытие.
Реечная технология
Тут используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплых полов получается еще меньше, что делает возможным использование подобной системы на втором этаже деревянного дома.
В качестве утеплителя используют минеральную вату или пенополистирол, которую укладывают между балками перекрытия. Поверх утеплителя укладывают рейки шириной 2,8 см, а расстояние между ними – 2 см. Уже в подготовленное реечное основание укладывают алюминиевые пластины с соответствующими углублениями, а в них прокладывают трубы.
В конце – укладка гипсо-волокнистых листов и финишная отделка.
Установка коллекторной группы
Вообще коллектор нужно монтировать на стену уже после того, как пол предварительно выравнен, чтобы проложенные трубы можно было к нему просто и быстро подсоединить и проверить всю систему. Мы данный этап рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.
Какая бы технология монтажа теплых водяных полов ни была бы выбрана, все равно потребуется установка коллектора. Найти его легко в магазине, причем при самостоятельных работах лучше выбирать готовый собранный коллектор с щитком: важно только знать количество выводов, а это зависит от числа контуров. После установки к нему необходимо подключить подающую и возвратную трубу: первая идет от котла и несет в систему горячую воду, которая отдает часть своего тепла напольному покрытию, и уже остывшей возвращается по возвратной трубе, снова подается в котел, где нагревается, и цикл повторяется. Насос для подкачки и откачки воды может понадобиться в том случае, если таковой не встроен в котел.
https://www.youtube.com/watch?v=eamA7Fw_RYs
Коллекторный ящик устанавливают в той же комнате, где монтируется система теплых полов, причем стараются разместить его как можно ближе к центру комнаты и пониже, около пола. Коллекторный шкаф монтируют в стену или ставят впритык к ней, все зависит от того какой у вас водопровод: открытый или закрытый.
На подающую и возвратную трубы крепят запорные вентили, которые позволяют перекрыть воду, когда отопление ненужно, или когда проводятся какие-то ремонтные работы. Чтобы соединить трубу отопления и запорный кран, используют компрессорный фитинг. Теперь к вентилю необходимо подключить коллектор, и с одной стороны установить воздухоотводчик, а с другой – сливной кран. Для точного регулирования температуры воды в теплом поле, в коллекторном шкафу должны быть специальные вентили или даже смесители.
В заключение
Окончательным этапом в монтаже системы теплых водяных полов становится обустройство финишного покрытия и наслаждение проделанной работой. Правильно обустроенные теплые полы дают возможность долгое время обходиться без ремонта, а зимой комфортно находится в помещении и даже ходить босиком по полу.
Статья написана для сайта remstroiblog.ru.
Из чего состоит пирог водяного теплого пола? Технология правильного монтажа в Инжиниринговом агентстве
Чаще всего мы показываем уже конечный результат — правильно уложенные трубы из сшитого полиэтилена на фольгированной подложке. А что же под ней? Как правильно расположить все слои так, чтобы не потерять тепло? Мы попросили наших мастеров рассказать о технологии укладки водяного теплого пола. Итак, из чего же состоит правильный водяной теплый пол в Инжиниринговом агентстве (слои снизу вверх):
черновая стяжка

пенополистирол ~3-5 см

демпферная лента по периметру

теплоизоляционная подложка ~2-3 мм

трубы теплого пола со скобами ~2 см

финальная стяжка под напольное покрытие

Таким образом, общая высота правильного пирога водяного теплого пола с учетом стяжки и финишного покрытия будет около 10 см. Поэтому для такой системы отопления нужно предусмотреть особые условия заранее, если не хотите поднимать в последний момент уровень пола.
ВАЖНО! Продумайте заранее все работы, посоветуйтесь не только со строителями, но и нашими независимыми специалистами!
Исходя из типичных ошибок заказчиков, советуем тщательно выбирать бригаду строителей монтажников Инжинирингового агентства и заранее связываться с теми, кто будет проводить инженерные коммуникации. А еще лучше организовать встречу на объекте инженеров и строителей вместе.
Для чего нужна теплоизоляция в правильном пироге водяного теплого пола
Из школьного курса физики мы с вами знаем, что тепло поглощается более холодной материей, т.е. уходит туда, где холоднее. А холоднее всего в доме где? — в подвале, под полом. И чтобы тепло не уходило в этот подпол, под трубы стелится толстый слой теплоизоляции. Материал обладает повышенной теплоотдачей и не позволит просто так уходить теплу вниз.
Еще одна функция теплоизоляции — крепление труб водяного теплого пола специальными скобами. Так как изоляция довольно плотная, но податливая, то крепить трубы не так уж и сложно при наличии специального инструмента.

Совет: если теплый пол укладывается на первом этаже, то выбирать пенополистирол нужно толщиной 5 см; во всех остальных случаях подойдет и 3 см.

И третья особенность теплоизоляции: она разграничивает черновую и финишную стяжку. При нагревании теплоносителя, сами трубы расширяются, при этом расширяется и бетон (подробнее об этом ниже). Чтобы защитить возможно неправильно залитую черновую стяжку от разрыва, как раз и пригодится теплоизоляция.
Особенности стяжки под и над водяным теплым полом
В наши услуги по укладке водяных теплых полов не входит заливка стяжки, но мы знаем все особенности необходимой смеси. Для заливки черновой стяжки под водяной теплый пол следует использовать определенную марку бетона, обычно это бетон М150 или М300 (150-й бетон используется в строительстве жилых зданий, 300-й — в промышленности и на складах). Как мы писали выше, работающий теплый пол нагревает бетон и сверху, и снизу. Чтобы стяжка не трескалась и не вздувалась, в нее необходимо добавлять пластификатор.
Также и демпферная лента очень важна. Ее способность оказывать сопротивление давлению расширяющегося бетона играет важную роль в долговечности всей системы водяного теплого пола.
Как заказать водяной теплый пол в Инжиниринговом агентстве
Правильно уложенный водяной теплый пол прослужит 25-50 лет! Так и есть, ваш теплый пол будет греть долгие годы и окупится в ближайшие 2-4 года экономией и комфортом. А купить все для теплого пола в Симферополе и по Крыму можно, обратившись к менеджерам и специалистам по установке:
отдел продаж, проектно-монтажный отдел: +7 (978) 224-52-57.

На наш е-mail: [email protected] можно отправлять планы/чертежи/схемы помещения, в ответ мы высылаем коммерческое предложение по продаже оборудования и установке.
Стоимость установки от 300 р/м2! Цена материалов от 980 р/м2.
До -10 на монтаж водяного теплого пола при покупке оборудования!
Цены на водяной теплый пол
виды, преимущества и недостатки, монтаж
На чтение 7 мин Просмотров 13 Опубликовано 26.12.2019 Обновлено 14.12.2019
Помещение можно отапливать батареями, конвекторами или сделать всю поверхность пола источником энергии. В последнем случае домовладелец получает дополнительный комфорт от прикосновения ног к нагретой поверхности. Цена удовольствия – обустройство более сложной системы. Чтобы все работало правильно, должна быть соблюдена технология укладки теплого пола. Она имеет свои особенности для каждой разновидности такого отопления.
Варианты теплых полов
Варианты выбора теплого пола — водяной контур, кабель и инфракрасные маты
В зависимости от поставленных задач можно заложить отопитель на всей площади комнаты или местно, только на тех участках, где с ним будет непосредственный контакт. Известно три варианта обустройства дома системой обогрева такого типа:
водяным способом по принципу парового отопления;
электрическим греющим кабелем;
пленкой инфракрасного действия.
Чаще всего в квартирах и домах нагревательные элементы монтируют в основание тех комнат, где предполагается стелить керамическую плитку – в ванных, кухнях и столовых.
Обогрев пола водяными трубами
Теплоноситель циркулирует по трубам, а сам контур подключается к котлу
Система представляет собой контур, который залит бетонной стяжкой. Основанием под теплый водяной пол является слой термоизоляции. Трубы здесь располагаются параллельно на определенном удалении друг от друга по всей площади. За счет работы циркуляционного насоса в отопителе движется теплоноситель, который прежде разогревается в котле. Поверхность бетона контактирует с напольным покрытием и воздухом в комнате – так происходит отопление помещения.
Элементы, которые входят в систему обогрева:
котел – газовый, электрический или твердотопливный;
труба для подачи теплоносителя;
насос циркуляционного действия;
узел распределения, в котором имеется коллектор, позволяющий настроить каждую ветку контура и смеситель;
труба отопителя;
линия обратки.
Водяным теплый пол называется условно, в качестве жидкости можно использовать специальный антифриз.
Электрический шнур в роли теплого пола
Электрический кабель заливается в стяжку или плиточный клей ближе к поверхности, чтобы часть тепла не терялась
Отопление этим способом основано на укладке специального нагревательного кабеля резистивного типа в толщу цементной стяжки или клея для керамической плитки. Греющие жилы провода оснащены специальной концевой муфтой для подключения к сети. Отопитель может применяться в качестве основного источника энергии либо в паре с другими.
Электрическая система обогрева представляет собой аналогичный с жидкостным (по принципу расположения) контур, который монтируют в основание комнаты. На мощность и шаг укладки шнура влияют тип отделочного покрытия и глубина залегания провода. Правильно организованный контур должен хорошо и равномерно прогревать дом.
Производители качественного шнура придерживаются следующих европейских стандартов: EN 60811-506, EN 60335-2-96, EN 60335-1, IEC 60800.
Пленочная инфракрасная подложка под пол
В ИК пленке нагревательным элементом выступает напыление из углеродного материала
Представляет собой пленку, состоящую из двух слоев, внутри которой имеется напыление нагревательного элемента углеродного материала. Толщина пленки достигает всего 0.5 миллиметров. Это дает возможность укладывать ее без изменения высоты комнаты. От нагревателя к сети подвод электричества осуществляется за счет медной фольги.
Погонный метр пленки уже имеет определенную мощность, поэтому нет необходимости вымерять расстояние между нагревателями – их укладывают встык друг к другу. Если нужно создать больший или меньший тепловой эффект, этого достигают путем выбора соответствующей мощности подложки.
Достоинство инфракрасной пленки для отопления в том, что ее можно укладывать на любые горизонтальные и вертикальные поверхности.
Сильные и слабые стороны метода обогрева
Для некоторых видов теплого пола необходимо поднимать уровень стяжки
Система обеспечивает следующие преимущества:
Повышенный уровень ощущения комфорта, в том числе при тактильном прикосновении.
Температура отопителя сравнительно низкая, если соотносить ее с температурой радиаторов и конвекторов.
Скрытая установка, не требующая привлечения каких-либо дополнительных декорирующих материалов.
Возможность использования терморегуляторов с широким функционалом.
Продолжительность службы в среднем доходит до пятидесяти лет.
К недостаткам такого вида обогрева можно отнести:
Трудоемкость организации монтажа с необходимостью поднятия основания комнаты.
Не любой тип финишного покрытия может быть применим в такой системе.
Отопление имеет инерционный характер и может вводить помещение в нормальный температурный режим в течение 5 часов.
Людям, страдающим болезнями ног, особенно варикозными проблемами, не рекомендуется долго находиться в помещении с таким видом обогрева.
Нагревание синтетических материалов приводит к испарению вредных веществ.
Большая площадь нагрева сильно сушит воздух и требует применения устройств поддержания влажности.
Сравнительный анализ
Срок службы кабельного пола меньше, чем водяного контура
Водяной пол имеет самый сложный тип конструкции и отличается большой трудоемкостью его организации. Могут быть запреты по установке такого отопления в многоэтажных домах по причине опасности протекания теплоносителя с верхних этажей на нижние. По энергоэффективности он может быть более выгодным, чем электрический и срок службы его тоже выше.
Электрический греющий контур на основе резистивного шнура имеет упрощенный тип монтажа и не требует строгой горизонтальной укладки, как жидкостный. Затраты на его установку также меньше, его можно прикрыть плиточным клеем практически у поверхности напольного покрытия. Срок службы у электрического отопителя меньше, чем у жидкостного, и он создает магнитные волны, вредные для человека.
Инфракрасный излучатель выигрывает у двух предыдущих вариантов простотой и малыми затратами на установку. Его можно положить непосредственно под плитку, ламинат или линолеум. По энергоэффективности он на 60% практичнее, чем змеевик на основе нагревательного шнура.
Технология монтажа и особенности устройства водяного пола
После заливки в бетон должен пройти месяц, прежде чем контур можно включать
Рассматривая пирог, из которого состоит водяной отопитель, можно выделить такие слои:
В нижней части находится слой утеплителя толщиной от 5 до 20 см в зависимости от того, на каком этаже находится помещение.
Далее идет специальная полиэтиленовая пленка, на ней размерная сетка для удобства укладки – ее толщина приблизительно 4 мм.
Сверху крепят трубу, которую заливают сверху стяжкой.
По периметру всей комнаты пирога должна идти демпферная лента высотой до 20 см.
При укладке теплых полов по технологии нужно учитывать следующие моменты:
Элементы контура должны быть выставлены в горизонтальной плоскости строго по уровню. Это снизит на минимум риск образования воздушных пробок внутри.
Каждый отдельный контур рекомендуется выполнять цельным, избегая мест стыковки труб под бетоном.
Перед тем как залить отопитель раствором, линию опрессовывают – заполняют водой, нагретой до рабочей температуры, и увеличивают давление. В течение суток наблюдают, чтобы не было протечек.
Стяжку заливают, когда система заполнена водой и ее температура находится в пределах 25 градусов. Это способствует стабилизации трубы и равномерному отвердению стяжки.
Объектом можно пользоваться не ранее чем через 30 дней от момента застывания бетона.
Труба должна залегать от поверхности стяжки на глубине 5 сантиметров – это условие правильной работы теплового контура.
Технология укладки электрического теплого пола
Кабель не укладывают в местах, где будет находиться мебель
После черновых работы в помещении – нанесения штукатурки на стены, шпаклевки потолка и заливки стяжки – можно приступить к организации отопления на основе греющего шнура. Этапы работ:
Основание пола освобождают от посторонних предметов, пыли и мусора.
Поверх бетона устилают теплоизоляционный слой из пенополистирола толщиной от 3 до 10 см в зависимости от того, отапливается или нет подпольное пространство.
В удобном месте на стене монтируют регулятор температуры на расстоянии около или выше 30 см над чистовой поверхностью пола, к нему подсоединяют термодатчик, который укладывают на пол не ближе 50 см от стены с терморегулятором.
Греющий шнур на основании из сетки раскладывают по площади, избегая тех мест, где в будущем будет располагаться сантехника и мебель.
Кабель подключают к терморегулятору.
Сверху заливают стяжку.
Закладка инфракрасного излучателя осуществляется с тем отличием, что допустимо размещать пленку под мебелью и сантехникой и нет необходимости покрывать ее слоем бетона, можно сразу монтировать напольное покрытие.
Как работает теплый пол | John Guest Speedfit
Сравнение обычного отопления и теплого пола
Полы с подогревом обеспечивают наиболее комфортное и равномерное тепло среди всех систем отопления. Он экономичен в эксплуатации и практически не требует обслуживания. Полы с подогревом Speedfit используют в основном лучистое тепло, наиболее удобный вид обогрева, обеспечивающий равномерное распределение тепла по всей комнате.
Напротив, радиаторы передают энергию с помощью конвекции, нагревая воздух над радиатором и вокруг него до гораздо более высокой температуры, заставляя теплый воздух подниматься.Это приводит к тому, что пол остается самым прохладным местом в комнате, а масса теплого воздуха находится на уровне потолка. Полы с подогревом решают эту проблему, гарантируя, что больше не будет холодных точек и тепло распределяется равномерно там, где это больше всего необходимо.
Обычный радиатор может иметь температуру до 75 ° C, в то время как система напольного отопления имеет гораздо более низкую и безопасную температуру поверхности в пределах 25–27 ° C.
Радиаторы
На изображении выше показано, как теплый воздух из радиаторов отопления поднимается вверх, делая пол самым прохладным местом в комнате, а потолок — самым теплым.
Полы с подогревом
На изображении выше показано, как лучистое тепло от UFH распределяет более равномерную температуру для вашего тела.
Знакомство с принципами работы систем теплого пола
«Полы с подогревом» работают за счет распределения теплой воды более низкой температуры по трубопроводу под чистым полом. Тепло контролируется и регулируется интеллектуальными термостатами для поддержания постоянной температуры на всей территории или в отдельных зонах.
Для теплого пола можно использовать любой источник тепла, например, стандартные, комбинированные, конденсационные котлы или котлы на биомассе, тепловые насосы и печи.
Блок управления и коллектор теплого пола
Горячая вода перекачивается из источника тепла (например, бойлера) в блок управления, где она смешивается до прим. 50ºC. Блок управления устанавливается на коллектор, который подключается к трубным контурам UFH.
Теплый пол Термостаты
Один или несколько термостатов регулируют время и температуру, в течение которых нагретая вода распределяется по трубопроводу.
Центр коммутации для Полы с подогревом
Выполняет централизованное переключение исполнительных механизмов зон, блока управления и котла по сигналу термостатов.
Трубный контур для системы обогрева пола
Когда включается обогрев, вся площадь пола нагревается до 25–28ºC, обеспечивая равномерное распределение тепла при температуре, немного превышающей комнатную.
Ключевые компоненты системы теплого пола UFH
Узнайте больше об основных компонентах системы теплого пола>
История технологии теплых полов
Электрические теплые полы, которые сегодня можно найти во многих домах, прошли долгий путь. Знаете ли вы, что утепление полов происходит примерно с 5000 г. до н. Э.? Эти примитивные методы были далеко не такими продвинутыми, как системы SunTouch или NuHeat, но основная концепция излучения тепла в пол не изменилась.
Самые ранние образцы относятся к древней Корее и Маньчжурии, где костры разводили в каменных траншеях под первобытными жилищами. Затем камни нагреваются и излучают тепло в комнаты наверху, в то время как дым будет проходить в дымоход, расположенный за пределами дома. Эта технология, известная как система «ондол» или иногда «гудеул», превратилась в конструкцию, в которой огонь использовался как для обогрева пола, так и для кухонной плиты.
Пожалуй, самый известный пример раннего утепления пола происходит от древних римлян и греков и так называемых «римских бань».«Помимо обогрева бань, технология« гипокауста »использовалась для обогрева домов и зданий, как общественных, так и частных. Поскольку система требовала постоянного внимания к пожарной печи и могла стать дорогостоящей из-за затрат на топливо, она применялась в основном в элитных виллах и общественных банях.
Hypo, что означает «под», и caust, что означает «обгоревший», относится к довольно продвинутой системе теплых полов. Дом был построен на нескольких рядах колонн, а пол представлял собой слой бетона, зажатый между двумя слоями плитки.Этот подвал называли «кальдарием», и именно здесь обычно располагались бани. Печь располагалась в одном углу кальдария и обычно строилась под главной спальней или кухней. В здании также будут пустые пространства или пустотелые кирпичи в стенах, чтобы дым мог подниматься с крыши, не загрязняя внутреннюю часть дома.
Хотя эти две системы очень похожи, гипокауст обычно считается западной формой обогрева пола, в то время как ондол является родным для восточных цивилизаций.Технология гипокауста распространилась до Турции, Ирака и Алжира, в то время как ондол продолжал оставаться популярным во всей Азии. После упадка Римской империи системы гипокауста превратились в систему Глория, которая имела более медленную скорость сгорания и позволяла использовать меньшее и более дешевое топливо, такое как сено.
Как вы можете себе представить, самой большой проблемой этих примитивных методов теплого пола было отравление угарным газом, вызванное утечкой дыма через полы. К 19 веку многие системы ондола, глории и гипокауста были заменены ранними типами систем на основе кипячения воды.В 20-м веке появилось много новых форм лучистого отопления, например, в знаменитой линии домов Usonia Фрэнка Ллойда Райта. Сегодня теплые полы можно разделить на электрические и водяные системы.
Системы электрического теплого пола
В электрической системе под полом или внутри него проложен ряд электрических проводов для обогрева помещения или помещения — например, холодный плиточный пол в ванной комнате.
Электросистема, которую вы устанавливаете, будет зависеть от размера комнаты и того, насколько хорошо она изолирована, каков пол внизу, утеплен ли он, и от типа пола, который у вас будет сверху.Варианты включают в себя незакрепленную проводку, достаточно гибкую, чтобы поместиться в небольших или неудобных местах, системы электрических кабелей или нагревательные маты, которые вы раскладываете, чтобы покрыть большие площади.
Доступно 4 основных типа систем:
Коврики для теплого пола
Коврики для теплого пола — наша наиболее часто используемая система. Все, что вам нужно сделать, это раскатать коврик, пока он не израсходуется. При необходимости кабель можно вынуть из мата, чтобы он мог образовывать неудобные места.
Эта система идеально подходит для кухонь, гостиных, столовых и большинства других помещений и имеет 3 различных выхода мощности; 100 Вт, 150 Вт и 200 Вт.
цены
от
£ 69.99
с НДС
Посмотреть полный ассортимент
Нагревательные маты из древесины / ковра / виниловой фольги
Наши современные алюминиевые нагревательные маты предназначены для установки под ковровыми покрытиями и виниловыми полами.
Пленочные нагревательные маты имеют ширину 500 мм и полностью заземлены с использованием покрытия из алюминиевой фольги. Это означает, что их можно устанавливать во влажных помещениях, таких как ванные комнаты и кухни, в полном соответствии с электрическими и строительными нормами.
цены
от
£ 99.98
с НДС
Посмотреть полный ассортимент
Системы со свободным подвесом для пола
Наши системы со свободным тросом идеально подходят для небольших и неудобных помещений, таких как ванные комнаты.
Кабель поставляется в виде одного длинного непрерывного рулона на барабане, и ваш установщик должен равномерно распределить кабель по полу, это дает им возможность равномерно размещать кабель независимо от того, насколько неудобной формы комнаты.
цены
от
79,99 фунтов стерлингов
с НДС
Посмотреть полный ассортимент
Системы отопления Inscreed
Эти кабели обычно используются только в новых пристройках или проектах зимних садов, так как им требуется больше времени для нагрева и выработки выходной мощности 17 Вт на погонный метр.
Кабели
в стяжке предназначены для крепления к арматуре, которая проложена в фольгированной изоляции (кингспан / целотекс) непосредственно под стяжкой толщиной не менее 50 мм.
цены
от
£ 57,99
с НДС
Посмотреть полный ассортимент
Мы предлагаем самый большой ассортимент систем электрического теплого пола на рынке и имеем комплекты на любой бюджет . Мы подберем любое предложение и цену, мы не проиграем!
Является ли лучистое отопление под полом более эффективным, чем обычные системы?
Уважаемый EarthTalk ! Насколько энергоэффективным (и комфортным) является пол с подогревом, иногда известный как лучистое отопление? —Марси Делл, Бостон
Напольное лучистое отопление включает подкладку пола под полом с помощью горячего элемента или трубки, которая передает тепло в комнату посредством инфракрасного излучения и конвекции, устраняя необходимость в принудительном или продувании воздуха.
Согласно веб-сайту Energy Savers Министерства энергетики США, лучистое отопление имеет ряд преимуществ по сравнению с другими формами распределения тепла: «Оно более эффективно, чем отопление плинтусом, и обычно более эффективно, чем воздушное отопление, поскольку энергия не теряется через воздуховоды. ” Он также является гибким, поскольку может работать с различными источниками энергии: газ, нефть, древесина, солнечные и другие источники или их комбинации могут питать излучающие системы. Лучистое отопление — хороший выбор для людей с тяжелой аллергией, поскольку по комнате не разносятся потенциально раздражающие частицы.
Некоторые аспекты лучистого отопления делают его более энергоэффективным. Во-первых, равномерное распределение тепла по всей поверхности пола нагревает нижнюю половину комнаты, окутывая жителей теплом при более низкой общей температуре — в некоторых случаях на пять градусов по Фаренгейту ниже — чем в традиционной системе отопления. «Радиаторы и другие формы« точечного »отопления неэффективно циркулируют тепло и, следовательно, должны работать в течение более длительных периодов времени для достижения необходимого уровня комфорта», — сообщает Сеть жилищного энергоснабжения (RESNet).«Они втягивают холодный воздух через пол и направляют теплый воздух к потолку, откуда он затем падает, нагревая комнату сверху вниз, создавая сквозняки и распространяя пыль и аллергены». RESNet добавляет, что излучающие системы передают тепло в среднем примерно на 15 процентов эффективнее, чем обычные радиаторы.
Повышение эффективности может быть значительно увеличено за счет хорошей изоляции и хорошо спроектированной системы. В то время как демонтаж старых систем отопления и / или замена существующих приличных полов может быть излишним ради перехода на лучистое тепло, тем, кто приступает к новым строительным проектам или намеревается провести капитальный ремонт, непременно следует подумать об этом.Согласно руководству Green Living Guide от TLC Network, существует два основных типа лучистого отопления: электрическое и водяное. В первом случае подогреваемые провода, проложенные в полу, излучают тепло вверх.
Этот тип лучистого тепла чаще всего используется для модернизации отдельной комнаты — особенно ванной комнаты или кухни — в более старом доме или здании. Между тем, водяное лучистое отопление, при котором нагретая вода проталкивается через трубы под полом, чаще всего с самого начала проектируется в новую структуру и в целом является более энергоэффективным.
TLC указывает, что, хотя лучистое тепло определенно более эффективно в небольших уютных домах с более низкими крышами, оно не всегда может быть самым экологичным решением в домах с большими комнатами: «В некоторых сценариях оно может быть менее энергоэффективным, чем воздушное отопление. ” TLC рекомендует проконсультироваться с авторитетным подрядчиком по отоплению, чтобы узнать, является ли лучистое отопление разумным решением.
Конечно, сочетание системы лучистого отопления с энергоэффективным программируемым термостатом, одобренным EnergySTAR, действительно может сэкономить домохозяйствам сотни долларов в год на счетах за отопление, сохраняя при этом теплее жителей в течение всего года.Многие штаты предлагают финансовые стимулы для модернизации домашних и коммерческих систем отопления таким образом, чтобы повысить энергоэффективность. Ознакомьтесь с бесплатной базой данных государственных стимулов для возобновляемых источников энергии (DSIRE), чтобы узнать, какие виды налоговых льгот или других стимулов могут быть доступны для вас.
КОНТАКТЫ : Energy Savers, www.energysavers.gov; RESNet, www.resnet.us; Руководство TLC Network Green Guide, http://tlc.howstuffworks.com/home/green-living.htm; База данных DSIRE, www.dsireusa.org.
EarthTalk® написан и отредактирован Родди Широм и Дугом Моссом и является зарегистрированным товарным знаком E — The Environmental Magazine (www.emagazine.com). Присылайте вопросы по адресу: [email protected]. Подпишитесь : www.emagazine.com/subscribe. Бесплатно Пробная версия Выпуск : www.emagazine.com/trial.
Полное руководство по полам с подогревом
Для домовладельцев и владельцев недвижимости, интересующихся современными удобствами, полы с подогревом представляют собой очень прибыльный вариант.Эта технология, помимо революционных функций экономии места, обеспечивающих полную свободу проектирования, является, прежде всего, чрезвычайно эффективной и экономичной — особенно при использовании вместе с тепловым насосом.
Если вы планируете оборудовать свой дом полом с подогревом, важно иметь под рукой всю необходимую информацию. В нашем блоге на этой неделе мы расскажем обо всем, что вам нужно знать, прежде чем покупать эту совершенно новую систему для дома. Прокрутите, чтобы узнать больше!
Какие типы систем теплого пола доступны?
Скрытые системы
Здесь трубы закапываются в стяжку пола, которая позже покрывается выбранным вами покрытием.Затем зонированная система управляется коллектором. Благодаря этому методу тепло передается по всей плите перекрытия, обеспечивая длительное выделение тепла. Также считается, что это наиболее энергоэффективный тип теплых полов с низкими эксплуатационными расходами.
Установка этой системы включает в себя капитальный ремонт существующих полов, что делает их более подходящими для новых зданий или расширений существующей собственности.
Электросистемы
Если вы не хотите повышать уровень пола в своей собственности, отличной альтернативой станут электрические системы теплого пола.Здесь система работает с матами, по которым кабели подключаются к электрической цепи дома, а затем управляются через термостат. Коврики системы легко укладываются на плиточный клей, что делает их популярным выбором для ванных комнат. Его также очень легко и доступно модернизировать, и он хорошо работает для отдельных комнат.
Однако из-за своей зависимости от электричества этот тип системы, вероятно, потребует высоких эксплуатационных расходов по сравнению с другими.
Накладной
Если вы не собираетесь ремонтировать или строить, навесная система — идеальный выбор.
Здесь горячая вода используется так же, как и в подземной системе. Его также можно уложить поверх существующей конструкции пола, благодаря чему вы можете ожидать, что высота вашего пола будет незначительно увеличена на 1,5 см. Таким образом, поверхностный пол с подогревом представляет собой очень простую в установке систему, которая не слишком сильно изменяет ваш пол.
Однако это одна из самых дорогих систем. Кроме того, их добавление в комнаты в многоэтажном здании может вызвать непредвиденные изменения уровня между комнатами.
Насколько хороша моя изоляция?
Если в вашем доме большие открытые пространства, полы с подогревом — отличный выбор в качестве автономной системы.
Однако, прежде чем вы погрузитесь в этот процесс, необходимо произвести расчеты теплопотерь в вашем доме. Таким образом, вы можете определить, насколько хороши ваши изоляционные способности; важный фактор, определяющий, насколько эффективна ваша система теплых полов.
Уровень изоляции
будет зависеть от типа выбранной вами системы.Некоторые системы необходимо укладывать непосредственно на предварительно установленный пенопласт или полистирол. Другие могут даже включать изоляцию в конструкцию своих систем, например, некоторые системы плавающих полов. Что бы это ни было, обязательно уточните у продавца и установщика, какие меры необходимо предпринять для улучшения изоляции.
Какой тип полов лучше всего подходит?
Тип пола, используемого в вашей собственности, также играет важную роль в этом процессе. Обычно лучший выбор — массивный пол — камень, керамика, фарфор, терракота или сланец.Они гарантированно обеспечивают хорошую теплоотдачу.
Если вы ищете более красивый деревянный пол, узнайте у своего поставщика, подходит ли он для систем теплого пола. В дополнение к этому, с этой технологией также можно использовать ламинат премиум-класса и винил, хотя это может немного снизить тепловыделение.
А как насчет системных гарантий?
Для многих продавцов расширенная гарантия на системы теплого пола является стандартной процедурой.Некоторые модели состоят из различных компонентов, поэтому на каждую из них предоставляется разная длина.
Для гидравлических систем трубы и коллекторы будут поставляться с отдельным покрытием. Учитывая, что коллекторы легче заменить по сравнению с трубами, на них обычно дается более короткая гарантия. Для электрических систем термостаты и нагревательные кабели покрываются иначе.
Когда вы изучаете гарантии, лучше всего выбрать известного и надежного продавца.
Основные выводы
Системы теплого пола быстро становятся основным продуктом как в коммерческой, так и в жилой недвижимости.
Обладая высочайшей экономией и энергоэффективностью, которые улучшаются только при использовании вместе с тепловым насосом, эти системы идеально подходят для удовлетворения всех ваших потребностей в отоплении.
Однако, прежде чем начать процесс покупки, необходимо учесть множество факторов. Среди них решающее значение имеют типы систем, дизайн вашей собственности, напольные покрытия, изоляционные свойства, а также предлагаемые гарантии. Проведя небольшое исследование каждого из этих факторов, убедитесь, что вы приняли лучшее решение в отношении отопления в своей жизни.
Система теплого пола | Schlüter-Systems
Керамический пол Thermal Comfort
Schlüter®-BEKOTEC-THERM — безопасный монтаж пола с небольшой конструктивной высотой. В сочетании с соответствующей технологией отопления и управления модульная система обеспечивает энергоэффективную и быстро реагирующую систему лучистого теплого пола с низкими температурами подачи воды.В основе системы лежит стяжка с шипами Schlüter®-BEKOTEC-EN, которая устанавливается непосредственно поверх несущей основы и / или обычных тепло- и звукоизоляционных панелей.
Каковы преимущества системы панельного отопления?
Рентабельность: благодаря соответствующим системным компонентам керамический теплый пол BEKOTEC-THERM устанавливается быстро и легко, что экономит время и деньги при строительстве. Система также предлагает множество долгосрочных преимуществ: Таким образом, керамический пол с термоизоляцией требует значительно меньше энергии для работы, чем система радиаторного отопления, что позволяет экономить деньги месяц за месяцем.
Энергоэффективность: Schlüter-BEKOTEC-THERM — это быстродействующий «керамический теплый пол для комфорта», который можно использовать с высокой энергоэффективностью при очень низких температурах подачи. Монтаж тонкослойной стяжки делает это возможным.
Как устроен теплый пол?
Независимо от того, устанавливаете ли вы в новом здании, собираетесь отремонтировать отдельную комнату или работаете над полным ремонтом, полы с подогревом просты в установке и установке.
Минимальная монтажная высота системы Schlüter-BEKOTEC-THERM идеально подходит для проектов реставрации и модернизации.Наш керамический пол с термоизоляцией можно укладывать на монтажную высоту от 20 мм до верхнего края стяжки. Это вариант в тех случаях, когда необходимо исключить использование других систем теплого пола по конструктивным причинам.
Технологии теплого пола — Проектирование, поставка и установка теплого пола на заказ.
В настоящее время мы устанавливаем проекты UFH во всех районах, кроме Лондона, в настоящее время мы не будем размещаться в районе M25.
Пожалуйста, ознакомьтесь с разделом ИНФОРМАЦИЯ о COVID-19 для получения дополнительной информации о наших текущих процедурах установки.
Underfloor Heating Technologies рада объявить о запуске нашей дочерней компании, специализирующейся на жидких стяжках!
В Cotswold Flow Screed вы найдете тот же отличный сервис, к которому вы привыкли, с UFHT-стяжками (а также с несколькими знакомыми лицами). Просто сообщите нам, если вы хотите, чтобы мы предоставили расценки на Cotswold Flow Screed вместе с UFH цитата, когда вы делаете свой запрос.
Благодаря расширенному ассортименту продукции Cotswold Flow Screed сможет поставить подходящую стяжку практически для любого проекта.
Посетите Cotswold Flow Screed сейчас, чтобы увидеть полный спектр продуктов и услуг.
Технологии теплого пола
С нашей базы в Южном Вустершире. Компания «Технологии теплого пола» предлагает индивидуальные услуги по проектированию, поставке и установке систем теплого пола для проектов водяного теплого пола в Котсуолдсе, Южном Мидлендсе, Юго-Восточном Уэльсе и на юге Англии.
Компания «Технологии полов с подогревом» предлагает ряд услуг по обогреву полов для существующих систем водяного теплого пола. От ремонта и замены коллектора до тепловидения для поиска утечек под полом и обследований полов с подогревом.
Компания «Технологии полов с подогревом» специализируется только на влажных полах с подогревом, мы не поставляем и не устанавливаем электрические системы теплых полов, а также не можем предложить обслуживание или поиск неисправностей для электрических систем теплых полов.

Технология теплых полов знает, что нет двух одинаковых строительных проектов. Вот почему мы предоставляем полностью адаптированные услуги сразу после вашего первого запроса. С нашей полностью собственной командой разработчиков и монтажников Underfloor Heating Technologies может предложить непрерывное обслуживание от коммерческого предложения до проектирования, монтажа и не только с последующим уходом, когда вы начнете наслаждаться своей новой системой влажного теплого пола.
Наш опыт, знания и адаптируемость в сочетании с нашим высококачественным ассортиментом продукции, полностью закупаемой внутри ЕС, обеспечивают надежную установку Underfloor Heating Technologies , которая выдержит испытание временем.
Технология теплых полов гордится своим обслуживанием и поддержанием хороших отношений с нашими многочисленными постоянными клиентами.
Вот лишь несколько компаний, с которыми мы регулярно работаем:
Почему выбирают теплые полы?
Полы с подогревом становятся все более популярными в Великобритании из-за их способности обеспечивать эффективное и равномерное тепло. Лучистое тепло, обеспечиваемое на уровне пола, создает большую нагретую поверхность, которая равномерно рассеивает тепло в жилом пространстве, тогда как радиатор создает конвекционные потоки, которые поднимаются к самой высокой части комнаты, а это означает, что большая часть тепла теряется на высоте потолка.Это делает теплый пол более эффективным по двум основным причинам:
Излучаемое тепло используется более эффективно, что приводит к меньшим потерям тепла.
Тепло, необходимое для этого, обычно доставляется в диапазоне 35-55 ° C по сравнению с 65-75 ° C для радиаторов, что означает, что источник тепла будет работать в течение более короткого времени. время и, следовательно, использовать меньше энергии.
Эта экономия энергии в сочетании с бесшумной работой и повышенной гибкостью планировки помещений дает решение, которое добавит реальной стоимости собственности.
Напольное отопление может работать с различными источниками тепла, такими как газовые и мазутные котлы, а также с возобновляемыми технологиями, такими как воздушные и наземные тепловые насосы. Его также можно установить практически на любой тип пола, от бетонной плиты до деревянного перекрытия, а также в качестве системы ретро-подгонки поверх существующих полов.
В дополнение к трубопроводам ключевым компонентом является коллектор теплого пола и связанные с ним органы управления.
No related posts.

Устройство и установка электрического теплого пола: технология укладки + схемы

Сравнительная характеристика электрических теплых полов

Самый простой кабельный вариант

Кабельный пол на основании

Инфракрасная пленка

Пошаговый инструктаж для монтажа

Подготовка основания пола

Укладка напольной теплоизоляции

Подключение терморегулятора и датчика температуры

Укладка нагревательных элементов теплого пола

Видео — установка кабельного электрического пола

Видео — установка пола «кабель на основании»

Видео — установка инфракрасного пола

Технология заливки стяжки с установкой электрического кабельного теплого пола

Технология заливки стяжки для теплого электрического пола

Какой слой стяжки под электрический теплый пол

Какая толщина стяжки над электрическим полом

Какую стяжку выбрать для заливки

Чем армировать стяжку

Как залить стяжку правильно

Как сделать электрический теплый пол без стяжки

Водяной теплый пол – технология, устройство и монтаж

Водяной пол. В чем плюсы и минусы?

Устройство водяного теплого пола

Монтаж водяного пола

Установка коллекторного шкафа и подключение коллекторов

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Преимущества и недостатки водяных теплых полов

Подготовительные работы

Необходимые материалы

Виды технологий монтажа водяного теплого пола

Бетонная стяжка для теплого пола

Полистирольная технология укладки теплого пола

Деревянная технология укладки теплого пола

Модульная технология

Реечная технология

Установка коллекторной группы

В заключение

Из чего состоит пирог водяного теплого пола? Технология правильного монтажа в Инжиниринговом агентстве

Для чего нужна теплоизоляция в правильном пироге водяного теплого пола

Особенности стяжки под и над водяным теплым полом

Как заказать водяной теплый пол в Инжиниринговом агентстве

виды, преимущества и недостатки, монтаж

Варианты теплых полов

Обогрев пола водяными трубами

Электрический шнур в роли теплого пола

Пленочная инфракрасная подложка под пол

Сильные и слабые стороны метода обогрева

Сравнительный анализ

Технология монтажа и особенности устройства водяного пола

Технология укладки электрического теплого пола

Как работает теплый пол | John Guest Speedfit

Сравнение обычного отопления и теплого пола

Радиаторы

Полы с подогревом

Знакомство с принципами работы систем теплого пола

Ключевые компоненты системы теплого пола UFH

История технологии теплых полов

Системы электрического теплого пола

Доступно 4 основных типа систем:

Коврики для теплого пола

Нагревательные маты из древесины / ковра / виниловой фольги

Системы со свободным подвесом для пола

Системы отопления Inscreed

Является ли лучистое отопление под полом более эффективным, чем обычные системы?

Полное руководство по полам с подогревом

Система теплого пола | Schlüter-Systems

Керамический пол Thermal Comfort

Технологии теплого пола — Проектирование, поставка и установка теплого пола на заказ.

Добавить комментарий Отменить ответ
