Виды систем теплый пол: знакомство с системами теплых полов



Вступление

Здравствуйте Уважаемые читатели сайта Opolax.ru. Начну с того, что теплый пол это технологическое понятие, а не конкретное устройство. Технологически существуют несколько видов теплого пола, используемых для обогрева пола. Каждый вид теплого пола имеет свои технологические особенности. Выбор вида теплого пола зависит от места его применения и коммуникаций, имеющихся в помещении. Про виды систем теплый пол остановлюсь подробно.

Виды теплого пола–диаграмма

На диаграмме я показал все существующие виды теплого пола. Схема не может дать визуальное представление о них и чтобы представить их наглядно, лучше посетить сайт продавца теплого пола. Рекомендую, сайт магазина предлагающего все типы теплого пола spb-teplypol.ru. На сайте вы сможете не только посмотреть как выглядят различные виды теплого пола, но и приобрести теплый пол по разумной цене.

Что такое теплый пол

В самом общем определении теплый пол (ТП) это управляемое устройство, уложенное в полу помещения и предназначенное для преобразования различных типов энергии в тепло.

Если в тепло преобразуется электрическая энергия, такой теплый пол называют теплый электрический пол. Если обогрев пола происходит за счет циркуляции горячей воды в полу, то такой теплый пол называют водяной теплый пол. Разберем каждый вид теплого пола подробнее.

Электрический теплый пол

Основной принцип электрического теплого пола преобразование энергии электрического тока в тепловую энергию. Осуществить это можно двумя способами. При помощи специального электрического резистивного кабеля или специальной термопленки. Вид теплого пола, осуществляемый при помощи электрического кабеля, называют теплый кабельный пол.

Кабельный ТП

Электрический ток, протекая по любому проводнику, выделяет тепло. Это свойство и есть основной принцип работы кабельного теплого пола. В кабельном теплом полу применяются специальные резистивный или саморегулирующий кабели. Выпускаются несколько видов теплового кабеля. О кабеле в других статьях, здесь только отмечу, что резистивный кабель выпускают одножильным и двухжильным.



Монтаж кабельного ТП производится на ровную, заранее подготовленную поверхность пола. Поверхность пола должна быть чистой, на пол должен быть постелен пароизолятор (полителеновая пленка), сверху теплоизолятор (например, Изолон) и теплоотражающий материал. Теплоизолятор и теплоотражатель могут совмещаться в одном материале.

Кабель укладывается на пол в виде зигзага. При использовании одножильного кабеля, уложенный кабель должен иметь замкнутый контур. Для управления температурой теплого пола на стене монтируется блок управления(терморегулятор). Для измерения температуры в пол монтируется термодатчик ,провода от которого заводится ,также, в пульт управления (терморегулятор).

Теплый пол в виде тепловых матов (термоматы)

Для удобства монтажа теплового электрического кабеля выпускают тепловой кабель закрепленный зигзагами на специальных матах. Маты эти называют тепловыми, а такой пол называется – теплый пол греющими матами.

Кабельный ТП, в отличие от термоматов, имеет большую мощность и соответственно большую теплоотдачу. Поэтому его можно закрывать стяжкой и/или наливным полом. Однако толщина стяжки не должна превышать 5 см. В противном случае теплопатери будут настолько велики, что сама система будет не эффективна.

Электрический греющий мат не заливается стяжкой. Закрыть термоматы можно наливными полами до 2 см толщиной. Идеально термоматы подходят для обогрева полов из плитки. В этом случае термоматы не нужно заливать стяжкой, достаточно тонкого слоя плиточного клея при укладке плитки.

Хочу отметить . Ни кабельный теплый пол, ни тепловые маты нельзя закрывать ламинатом. Для обогрева полов из ламината выпускается инфракрасный пленочный пол.

Инфракрасный пленочный пол

Пленочный ТП представляет собой гибкую тонкую пленку, внутри которой вмонтирован инфракрасный тепловой элемент. Тепловой элемент подключается к электросети и равномерно прогревается по всей поверхности.

Подведу некоторые итоги.

• Если на пол планируется стяжка 5 см для его обогрева подойдет кабельный теплый пол.
• При устройстве наливного пола до 2 см, а также при укладке плитки для обогрева прекрасно подойдет теплый пол термоматами.
• Для обогрева полов из ламината предназначен пленочный теплый пол.

Все вышеперечисленные полы относятся к электрическому теплому полу. Как правило, такой тип обогрева пола является дополнительным элементом обогрева помещения наряду с центральным отоплением. В качестве отдельной системы отопления помещения теплым полом используется система водяной теплый пол.

Водяной теплый пол

Водяной теплый пол это стационарная система теплого пола, в которой обогрев пола производится за счет циркуляции горячей воды в трубах, уложенных в пол.

Система водяной ТП требует отдельной системы водоснабжения. Поэтому система водяной теплый пол подходит для частных домов, дач или больших квартир со специальным водопроводом для теплого пола.

Важно! Систему водяного греющего кпола нельзя подключать к системе центрального водоснабжения и централизованному теплоснабжению без серьезного проекта согласованного в соответствующих органах.

В качестве трубопровода используются металлопластиковые, полиэтиленовые, медные трубы. Укладываются трубы на пароизолятор и теплоотражающий материал. По периметру комнаты в месте примыкания стены к полу укладывается демпферная термолента. Сам трубопровод заливается стяжкой. Тип стяжки–плавающий. Толщина стяжки должна быть больше 7см. Лучшей стяжкой для водяного теплого пола является цементно-песчанная стяжка, потому что, она имеет наилучший коэффициент теплопередачи. Укладывается трубопровод спиралью или змейкой. Для управления полом монтируется специальный коллектор, который называется коллекторный шкаф водяного теплого пола.

К коллектору подводится горячая вода и при помощи вентилей распределяется по трубам водяного теплого пола. Кроме коллектора система не будет нормально работать без насоса поддерживающего давление, обратных клапанов и еще много чего.

Остается подвести итог.

• Данная система наиболее эффективна и разрешена в частном доме.
• Водяной ТП может быть как дополнительным, так и основным источником отопления дома.
• Стяжка, закрывающая элементы пола должна быть толщиной более 7 см.

Однако, водяной ТП не обязательно укрывать стяжкой. Для деревянных домов, а также слабых перекрытий разработана полистирольная система теплый пол.

Полистирольная система теплый пол

При устройстве полистирольной системы трубопровод системы укладывается на специальное полистирольное покрытие со сделанными пазами. В пазы вкладывается аллюминевый теплоотражатель. В пазы теплоотражателя укладывается трубопровод (только не металлический).

Деревянная система

Полистирольная система ТП относится к настильным системам. Также к настильным системам относится деревянная система теплый пол.

Реечная система

Если деревянная система теплый пол монтируется между специально уложенными рейками, ее называют реечная система деревянный теплый пол.

Модульная система

Деревянная система монтируемая на готовых заводских модулях называется модульной. Модули это листы (полосы) ДСП со специально сделанными каналами.

Достоинствами полистирольной и деревянной систем является легкий вес и отсутствие «мокрых» технологий стяжки.

Вывод

Разнообразие систем теплых полов, позволяет выбрать нужный тип обогрева полами, практичесмки дл любого типа помещения и вида частного дома.

Другие статьи раздела: Обогрев пола



Какой электрический теплый пол выбрать. Виды, преимущества и особенности монтажа

Теплые полы с каждым годом занимают все более уверенную позицию на рынке отопительных приборов. Преимуществом такой системы обогрева становится не только экономия рабочего пространства в помещении, но и равномерное распределение тепла.

Всего же выделяют два типа теплых полов: водяные и электрические. В многоквартирных домах принято использовать только

электрические теплые полы, так как они позволяют регулировать температуру и исключают вероятность затопления нижних этажей, что возможно в случае использования водяного теплого пола. Почему еще законодательно запрещено устанавливать в квартирах водяной пол, Вы можете прочитать в нашей статье. А в этом обзоре рассмотрим устройство, виды, правила выбора и установки, а также преимущества электрического теплого пола.

Виды и устройство электрического теплого пола

Электрический теплый пол, в зависимости от типа обогревательного элемента, подразделяют на 2 вида:

конвекционный и инфракрасный.

Конвекционный электрический теплый пол – это система, где нагревание совершается в греющем элементе (кабеле), который уже посредством физического контакта передает тепло на поверхность пола и далее. Конвекционный тип электрических полов включает все кабельные системы, куда входят и тонкие нагревательные маты.

Греющий кабель

Греющий кабель (диаметр 5-8 мм) состоит из одной или двух токоведущих жил (одножильный или двухжильный экранированный), внутренней изоляции и наружной оболочки. Монтируется такой теплый пол в стяжку толщиной от 3 до 5 см. Электрический греющий кабель рекомендуется использовать под керамическую плитку, керамогранит, натуральный камень, наливной пол, ламинат, паркетную доску, плитку пвх, линолеум, ковролин, что делает «кабель в стяжку» фактически универсальной системой комфортного обогрева или полного отопления.

Особенности и преимущества

Под любой тип напольного покрытия и любую конфигурацию помещений

Позволяет регулировать мощность на квадратный метр шагом укладки

Греющий кабель в стяжке является теплоаккумулирующей системой

Подходит для монтажа во влажные помещения

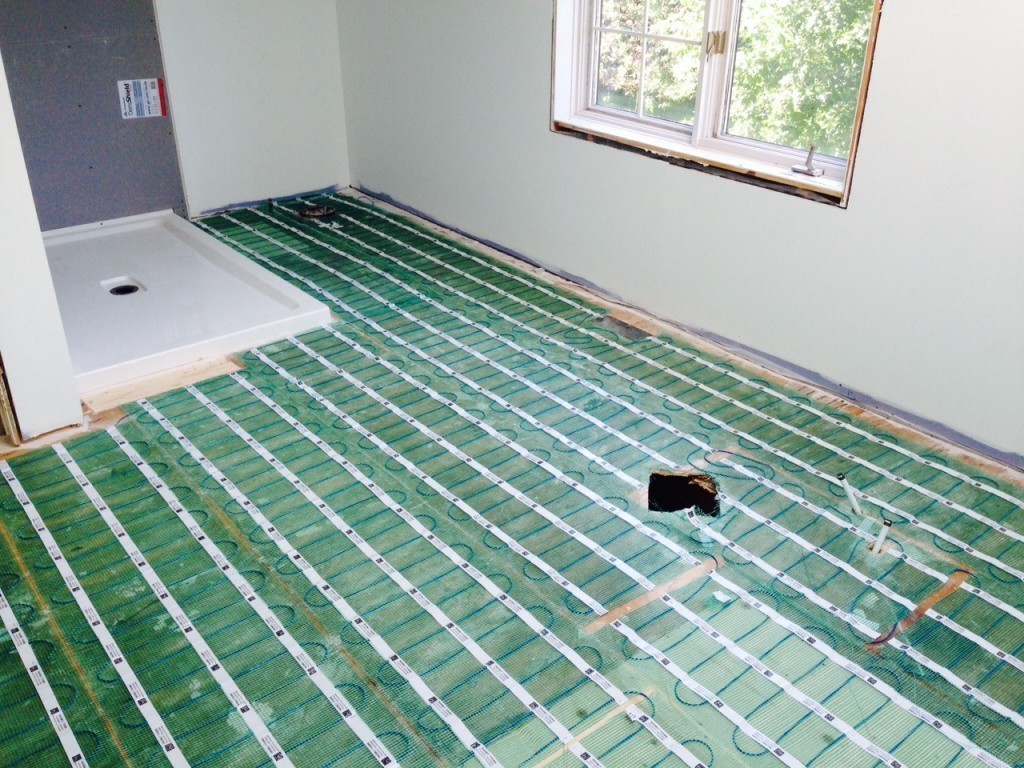

Нагревательные маты

Нагревательные маты могут быть двух типов: конвекционные и инфракрасные. И если инфракрасные теплые полы это инновационная система обогрева помещений, то конвекционные маты это тот же греющий кабель, но более тонкий (диаметр кабеля 2,5-4 мм) и закрепленный на сетчатом основании с нужным расстоянием между витками кабеля. Тонкие маты укладываются в меньшую толщину стяжки, всего до 5-10 мм, или непосредственно в слой плиточного клея. Такой монтаж не повышает запланированную высоту пола, а сетчатое основание делает установку удобнее.

Особенности и преимущества

Укладываются на бетонное основание или поверх старой керамической плитки

Поднимают уровень пола всего от 2,8 до 4 мм

Теплоотражающие материалы при заливке не используются. Не требуют заливки цементной стяжки

Мат нельзя укорачивать, поэтому при подборе площади округление идет в меньшую сторону



Инфракрасный электрический теплый пол – это тонкая пленка состоящая из нагревательных ИК-элементов, которые передают тепло не воздуху, а предметам, расположенным в комнате, включая и само напольное покрытие. На сегодняшний день инфракрасный пол для сухого монтажа это одно из самых экономичных, экологичных и простых по монтажу решений для обогрева помещений.

Его установка является наиболее простым из возможных вариантов — инфракрасная пленка укладывается необходимыми по длине полосами на тонкую отражающую теплоизоляцию, а на нее сверху укладывается напольное покрытие. Отсутствие трудоемкого процесса стяжки или какого-либо иного раствора, также позволяет устанавливать инфракрасные полы не только на горизонтальною плоскость, но и на вертикальную и потолочную. Некоторые модели пленочного теплого пола за счет функции саморегуляции не боятся запирания мебелью.

Особенности и преимущества

Монтаж осуществляется сухим способом за несколько часов на любом этапе ремонта

Расходует электроэнергию до 20% меньше кабельных аналогов

Можно включать сразу после монтажа

Поднимает уровень пола на толщину подложки (3-4 мм)



Подробнее о преимуществах, видах, производителях и комплектации инфракрасного теплого пола читайте в нашей статье.

Как выбрать электрический теплый пол

Каждый хозяин знает холодные места своего дома, которым не хватает уюта и тепла. Именно поэтому решение установить электрический теплый пол в том или ином помещении приходит до начала ремонта. Будь то теплый пол в ванной, кухне, комнате или на балконе, стоит учесть множество моментов, выбирая подходящий именно Вам электрический теплый пол.

1. Напольное покрытие. Одним из главных факторов при подборе электрического теплого пола является тип напольного покрытия. В первую очередь стоит выяснить его совместимость с необходимым Вам теплым полом. Эту информацию Вы можете уточнить у менеджеров магазина или найти на упаковке товара. Ранее мы уже рассказывали как правильно выбрать электрический теплый пол под ламинат и теплый пол под плитку.

2. Основной источник отопления или дополнительный. Если теплый пол остается единственным источником обогрева в комнате, то следует обращать внимание на полы с большей мощностью. В качестве дополнительного обогрева подойдут практически все варианты электрического теплого пола, включая инфракрасный теплый пол.

3. Мощность. От нее зависит не только комфортная температура в отапливаемом помещении, но и энергопотребление системы, которое обуславливает стоимость ее эксплуатации.

4. Производитель. От производителя будет зависеть и цена продукта, и рабочие характеристики системы, а также гарантийное обслуживание. Следует помнить, что систему теплого пола заменить будет крайне сложно, поэтому важно сразу сделать правильный выбор. Прочитать о преимуществах брендов электрических теплых полов и терморегуляторов, представленных в нашей Сети магазинов, вы можете в этой статье.

Монтаж электрического теплого пола

Технология монтажа электрического теплого пола не зависит от его типа и примерно одинакова.

Монтаж любого теплого пола стоит начинать с выбора места, где будет установлен терморегулятор. В заранее подготовленный подрозетник с выведенной электропроводкой и вертикальной штробой 20х20 мм (в случае наружной электропроводки, устанавливается внешний кабель-канал) монтируют терморегулятор и датчик электрического теплого пола в гофрированной трубке 16 мм.

Следующий важный этап — это подготовка поверхности пола, ее необходимо выровнять и очистить от мусора. Перед установкой греющих матов необходимо прогрунтовать поверхность чернового пола для лучшей адгезии плиточного клея или нивелирующей стяжки (во избежание отслоения напольного покрытия от разности коэффициента теплового расширения материала из-за нагрева-остывания теплоизоляцию под греющие маты укладывать категорически запрещается).

После укладки греющего мата делается горизонтальная штроба, чтобы датчик в гофрированной трубке располагался четко между греющими жилами.

Монтаж греющего кабеля в стяжку происходит несколько иным способом:

На черновой стяжке закрепляется отражающая теплоизоляция, поверх которой крепится монтажная лента, либо армирующая сетка, куда и укладывается греющий кабель с определенным расстоянием. Штроба в этом случае требуется только вертикальная. Датчик в гофрированной трубке также фиксируется на равном расстоянии между витками греющего кабеля.

По итогам тестовой проверки электрического теплого пола, при условии, что все показатели совпали с данными, указанными в техническом паспорте, следует заливка стяжки или укладка пола. На нашем сайте Вы можете более подробно ознакомиться с монтажом нагревательных матов и греющего кабеля, монтажом кабельного инфракрасного теплого пола UNIMAT и инфракрасного пола CALEO.

Преимущества электрического теплого пола

1. Комфортный и основной обогрев помещения. Система теплого пола равномерно нагревается в нижней части помещения, что позволяет избегать таких нежелательных эффектов как движение теплого воздуха сверху вниз по комнате. При использовании данного типа обогрева отсутствует активное движение воздуха и различные микрочастицы — пыль, споры плесневых грибов, аллергены не находятся в воздухе во взвешенном состоянии.
2. Эстетика и безопасность. Все нагревательные части теплого пола скрыты, отсутствуют навесные радиаторы, никакие детали не нарушают эстетическое восприятие интерьера. Исключается возможность получения ожогов или различных травм.
3. Эффективность. При включении обогрева отсутствуют утечки тепла и снижаются затраты электроэнергии за счет удобной автоматической регулировки параметров. Терморегулятор поддерживает заданную комфортную температуру в помещении.
4. Простой монтаж, разрешен к установке в многоквартирных домах.
5. Длительный срок эксплуатации.

Другие преимущества и мнение экспертов смотрите в видео на нашем сайте.

Какой электрический теплый пол подойдет Вам?

Не стоит забывать, что не существует универсального электрического теплого пола, который подходил бы для всех ситуаций. Менеджеры нашей Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» помогут сделать правильный выбор, а атмосферу вашего дома максимально уютной.



Получить консультацию, дополнительную информацию о продукции и выбрать электрический теплый пол можно в нашем интернет-магазине, по телефону +7 (800) 77 55 628, +7 (812) 33-25-300 или в одном из наших магазинов в Вашем городе.



Электрический теплый пол под тонкие напольные покрытия: паркет, ламинат, линолеум и ковролин

Электрический теплый пол под плитку в кухне, ванной и коридоре

Популярные модели электрических теплых полов

Чем хорош теплый пол? — Говорит ЭКСПЕРТ



«Какой электрический теплый пол выбрать. Виды, преимущества и особенности монтажа»
ООО «Теплый пол», 2017
Сеть фирменных магазинов «ТЕПЛЫЙ ПОЛ» – зарегистрированный товарный знак. Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» без указания источника – ЗАПРЕЩЕНО!



Особенности устройства систем водяного тёплого пола

Если дом построен в соответствии с требованиями действующих норм, а водяной тёплый пол правильно спроектирован и смонтирован, его мощности может хватить для отопления. Радиаторы в этом случае не нужны совсем.

Цель определяет выбор средства

Достаточно часто в частных домах стала применяться система водяного теплого пола, которая не только придаёт дополнительный комфорт, но и позволяет экономить. Надо оговориться, что теплый пол может быть или «комфортным», или «отопительным».

«Комфортный» теплый пол немного подогревает пол и обеспечивает уют. При этом отоплением занимаются радиаторы. Для комфортного теплого пола необходимо всего лишь поддерживать температуру теплоносителя постоянной. Такой вид регулировки называется «термостатический».

«Отопительный» теплый пол, помимо комфорта, несет на себе еще и функцию полноценного отопления. В этом случае для компенсации теплопотерь помещения степень нагрева теплоносителя должна зависеть от изменений температуры снаружи. Чем холоднее погода, тем выше должна быть температура воды в теплом полу, и наоборот.

На практике применяются следующие способы подключения систем теплых полов:

• непосредственно от низкотемпературного котла;

• от высокотемпературного котла через трехходовой смесительный клапан или смесительно-регулировочный узел.

Нужно учитывать, что теплые полы это система, также требующая для своей работы определенных тепловых мощностей. И на выбор котла будут влиять всё те же факторы, что и при радиаторном отоплении, только расчет мощности будет вестись с учётом мощности теплых полов.

Итак, теплый пол это низкотемпературный вид отопления. Теоретически можно настроить котёл на минимальный нагрев и получить требуемое тепло. Однако есть нюанс, который нельзя упускать из виду.

В обычных котлах при работе в низкотемпературном диапазоне КПД может резко снижаться. То есть та экономия, которой всеми силами добивались проектируя энергоэффективную систему теплого пола, теряет свой смысл. Поэтому тут требуется другое решение.

Многие современные котлы имеют возможность выдавать теплоноситель с требуемой пониженной температурой. Для этого они имеют режим работы на выдачу теплоносителя с температурой 30-50°С. И тогда если котёл имеет встроенный циркуляционный насос, а теплоноситель одну температуру для всех контуров получаем наименее затратный способ отопления дома водяными тёплыми полами.

Исходя из опыта эксплуатации можно сказать, что штатный насос настенного газового котла вполне справляется с возложенной на него нагрузкой и способен «продавить» отопительную систему водяного теплого пола дома площадью до 300 м².

Если специального низкотемпературного режима в котле не предусмотрено, опять же придётся применять трёхходовой смесительный клапан. Ведь температура теплоносителя в системах теплых полов отличается от температуры в радиаторной системе отопления. Смесительный узел может быть и с термостатом, по принципу действия напоминающий автомобильный, с помощью которого и выставляется необходимое значение температуры.

Но не всё так просто. Если в доме есть принципиально различающиеся по качеству взаимодействия с системой теплого пола покрытия (деревянные и керамические), то для этих помещений придётся делать отдельные отопительные контуры. Ведь из-за разной теплопроводности этих материалов требуется разная температура теплоносителя при одной и той же температуре наружного воздуха. Иными словами при одних и тех же условиях керамический пол будет намного горячее деревянного.

Совмещённая система тёплого пола

Иногда полностью перейти на систему отопления, используя в качестве нагревательных элементов только тёплый пол, бывает проблематично. Всегда есть помещения с повышенными теплопотерями и места, где разместить элементы тёплого пола просто невозможно (например, лестничные пролёты). Так что отказаться от традиционных отопительных приборов удаётся не всегда.

Поэтому приходится совмещать две параллельные системы. Однако это абсолютно не означает, что необходимо два разных котла. Используют один, работающий в высокотемпературном режиме.

Присоединять тёплый пол к обратке с радиаторов не выход. С такой схемой процесс становится трудно управляемым. Кто может гарантированно сказать какая будет температура обратки при температуре на улице в -5°С, а какая при -15°С или при -30°С? Поэтому контуры теплых полов и отопления разделяют, а подача осуществляется через стандартный трехходовой кран. Обойтись при этом одним циркуляционным насосом не удастся, так как согласовать для работы в единой системе два таких разных в силу своих конструктивных особенностей контура вряд ли получится. Настолько они различны по характеристикам, что систему практически невозможно будет сбалансировать.

Поэтому, если на один контур «посадить» и радиаторы, и теплый пол, что-то из них будет работать не так, как надо. Получим либо нормально работающий теплый пол при чуть теплых радиаторах, либо нормально работающую систему радиаторного отопления при холодных полах. Для этих целей используются смесительно-регулировочные узлы. Они состоят из циркуляционного насоса и регулирующего клапана. Насос осуществляет постоянную циркуляцию теплоносителя в контуре, а регулирующий клапан подпитывает его горячей водой ровно настолько, чтобы поддерживать температуру подачи на заданном уровне.

Особые отличия систем

Основной отличительной особенностью водяного теплого пола является то, что каждый отопительный контур имеет большую протяжённость, поэтому суммарное гидравлическое сопротивление системы может достигать достаточно большой величины.

Чтобы система работала, можно на каждом этаже поставить по собственному циркуляционному насосу относительно небольшой мощности, а можно посадить все этажи через промежуточный коллектор на один мощный насос. Правильным будет любой вариант, при котором насосы смогут выполнять свою задачу по подаче в контуры теплоносителя с заданной температурой и необходимым расходом.

Подбор насоса в этом случае также делается исходя из расчёта, сколько и с каким давлением нужно качать. Причём простой подсчет количества метров не даёт напрямую величину гидравлического сопротивления системы. На неё влияют диаметр и длина трубопровода, количество вентилей и разветвителей, способ укладки и даже количество изгибов магистрали, буквально каждый поворот. При профессиональном проектировании этот показатель определяют, используя специальные компьютерные программы.

Есть другой подход. Существует штатное (в сборе) оборудование с известными характеристиками. Исходя из требуемых параметров, гидравлические показатели системы подгоняют под характеристики насоса, маневрируя тем или иным параметром системы.

Распределение тепла в системе тёплого пола на воде

Итак, выполнив некоторые манипуляции, мы завели теплоноситель с заданной гидравлической характеристикой на этаж. Что с ним делать дальше? Учитывая, что все отопительные контуры из-за разной площади отапливаемых помещений различны по длине, необходимо добиться равного гидравлического давления во всей системе. Однако напорная характеристика насоса величина постоянная.

Понятно, что если в разные по длине трубы подать одинаковое количество теплоносителя, вода в более длинном контуре, отдав стяжке тепло, на выходе будет значительно холоднее, чем в коротком. Это отражается на качестве обогрева, появляются ярко выраженные чередующиеся нагретые и холодные участки. Хуже всего, если теплоноситель вообще не потечет в длинный контур, который имеет высокое гидравлическое сопротивление и вода двинется по более короткому пути с меньшим сопротивлением.

Поэтому тут не обойтись без распределительного коллектора. Его назначение сбалансировать подачу теплоносителя по отопительным контурам так, чтобы его распределение по всей площади помещения было равномерным. А термостатические регуляторы позволяют ещё и изменять температуру в каждом контуре теплого пола.

С помощью управляющих устройств (термостатических головок или электротепловых приводов) и датчиков температуры теплый пол способен поддерживать заданную температуру в каждом отдельном помещении или в разных его частях, чутко реагируя на изменение различных внешних факторов (температура на улице, открытое окно, работа других отопительных приборов и т.д.).



Водяные теплые полы Watts — это очень просто

Автор статьи Усталов Д.С.
Главный специалист сервиса Спроектируй.рф

Не воспринимайте название статьи как призыв к отказу от услуг специалистов. Для проектирования систем отопления нужны, как минимум, знания теплотехники и гидравлики. И заниматься этим должны специально подготовленные инженеры. Наша цель — сделать из вас грамотного потребителя — человека «в теме», точно знающего, что он хочет, и какое оборудование ему нужно. Благо, WATTS INDUSTRIES производит всю линейку оборудования для «теплых полов». А если вы обладаете пытливым умом, и умелыми руками — приведенных сведений будет достаточно для самостоятельного изготовления системы «теплый пол» в вашем доме.

Чем хорош «теплый пол водяной и электрический»

Ключевое слово — комфорт. Это главное достоинство «теплого пола». Помещение с такой системой отопления прогревается равномерно, в нем нет «холодных» и «горячих» зон. По такому полу приятно ходить даже босой ногой, особенно в морозные дни. Для пожилых людей это большой плюс. Ваша бабушка не ходила по дому в валенках? А в шерстяных носках? С «теплым полом» такой необходимости у нее бы не возникло.

Вторым большим плюсом является «невидимость» системы отопления «теплым полом». Большинство граждан стремятся спрятать приборы отопления за различными декоративными экранами, в строительных конструкциях и т.д. Забывая, что теплоотдача прибора при этом падает, зачастую в разы. При отоплении «теплым полом» такой проблемы не существует, и фантазия дизайнера ничем не ограничена.

Чем плох «теплый пол водяной»?

Основной недостаток «теплого пола» — высокая инерционность. Внешние условия постоянно меняются: меняется температура воздуха на улице, появляется/прячется солнце, в комнате то нет никого, то много людей, включаются/отключаются бытовые приборы и освещение. При этом мы хотим, чтобы температура воздуха в помещении оставалась постоянной. «Теплый пол» — это большое количество бетона, который медленно остывает и медленно нагревается. В помещении с «теплым полом» температура будет «гулять» вверх-вниз больше, чем в помещении с радиаторами, и с этим придется смириться. Частично проблему решают «умные» регуляторы для теплого пола, которые учитывают эту тепловую инерцию. О регуляторах мы поговорим ниже.

Еще один недостаток — мощность «теплых полов» ограничена. Мы не можем нагреть пол до высоких температур — нам будет не комфортно. Строительные нормы ограничивают температуру поверхности пола в 26 градусов для помещений с постоянным пребыванием людей и до 31 градуса для ванных комнат и прочих помещений с временным пребыванием. При такой температуре теплоотдача (грубо) составит от 55 до 112 Вт с квадратного метра.

В современных зданиях такой теплоотдачи достаточно для отопления большинства помещений. А вот если у вашего помещения высоченные потолки, или большая площадь остекления, или несколько наружных стен — теплоотдачи может не хватить, и придется устанавливать дополнительные приборы отопления. В этом случае лучше обратиться к специалистам для проведения теплотехнического расчета «по всем правилам».

Мифы о «теплых полах»

Последние несколько лет мы видим агрессивную рекламу производителей систем электрического обогрева, особенно тонкопленочных систем. Истории про молочные реки и кисельные берега слушать всегда приятно, только не надо забывать экономическую сторону вопроса. Если вы используете электрический обогрев — вы потребите ровно столько электрической энергии, сколько потеряет тепла ваш дом (или квартира). Количество этого тепла, или теплопотери, определяются температурами внутри помещения и на улице, а также конструкцией вашего здания (стены, окна, потолки), больше ничем.

Очевидно, что теплопотери практически не зависят от того, какая у вас система отопления — водяная или электрическая. Автоматика электрического «теплого пола» функционально не отличается от автоматики водяного, так что и здесь места для экономии нет. А вот стоимость одного кВт*ч электрической энергии в 5-10 раз выше, чем стоимость газа, необходимого для получения того же количества тепла. Вообще, электрическая энергия — самый дорогой вид энергии, хоть и самый удобный. Выбирая электрический «теплый пол», вы экономите на стоимости оборудования, но ваши ежемесячные платежи будут в разы выше любого другого варианта.

Как это делается? Водяные теплые полы своими руками.

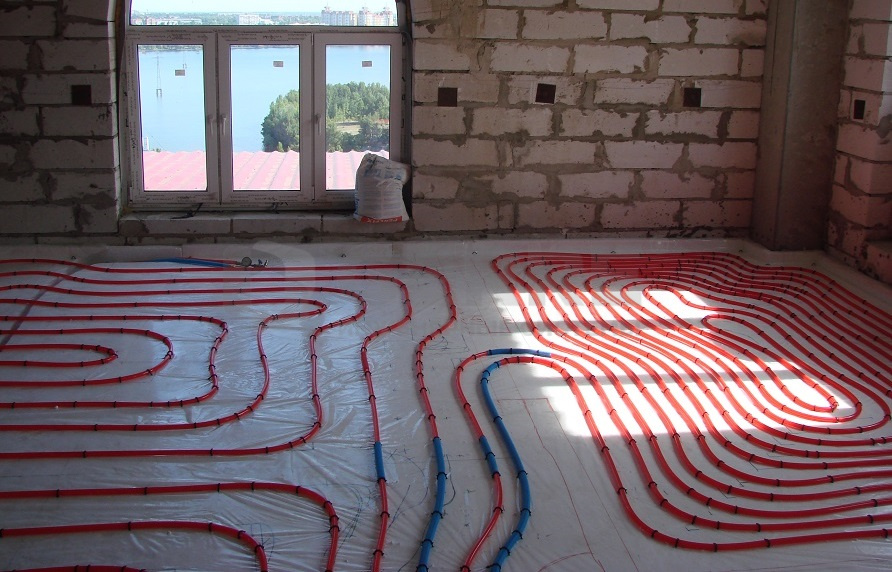

Укладка водяного теплого пола.

Трубы

Лучшее решение для водяных теплых полов — полиэтиленовые трубы. Обычный полиэтилен тут не подходит, необходимо использовать «сшитый» полиэтилен (PE-X) или термостойкий полиэтилен (PE-RT). Разницы между этими трубами нет, выбирайте любую.

Мы выпускаем оба вида труб в широком ассортименте: 12, 15, 16, 17, 18, 20 мм (диаметр наружный). Широкий ассортимент удобен специалистам — можно подобрать оптимальную по гидравлике трубу.
WATTS PE-RT DD (EVOH)	WATTS INTERSOL PE-X B

Если вы делаете «теплый пол» своими руками, без расчетов — выбирайте между 16 и 20 трубой. «Шестнадцатой» трубой вы можете «замотать» площадь до 20 м2, «двадцатой» — до 40 м2. Если ваш пол площадью более 40 м2 — необходимо разбить его на несколько частей, каждая из которых не должна превышать 40 м2. Самая длинная сторона вашего теплого пола не должна превышать 8 метров. Превышает — снова делите на части. Шаг укладки при использовании 16-й трубы составит 200 мм, 20-й — 250 мм.

Наматывать трубу надо «двойной спиралью». Можно намотать и «змейкой», но нагрев пола будет менее равномерным, и нога это почувствует — никакого резона в такой намотке мы не видим.

Еще важный момент — есть трубы с защитой от кислорода (с добавлением EVOH в названии), есть без защиты. Если у вас чугунный котел, или в системе отопления есть стальные радиаторы — вам нужна труба с защитой. Если котел настенный, с медным или нержавеющим теплообменником, а приборы отопления без стальных элементов — используйте трубу без защиты.

Коллектор для водяного теплого пола

Каждое помещение с «теплым полом» — это как минимум один контур (одна петля трубы). Все эти контуры надо как-то объединить в один и присоединить к котлу или иному источнику тепла. Здесь нам на помощь приходят коллекторы. Мы выпускаем широкий ассортимент коллекторов для теплого пола, но выбор, как и в случае труб, достаточно прост. Начнем с материала. Коллекторы производятся из латуни или нержавеющей стали. Функционально разницы нет, но эстетически нержавеющие коллекторы выглядят лучше.

Теперь о начинке. Коллекторы, предназначенные для теплого пола, должны выполнять три обязательных функции: запорную (возможность отключить отдельную петлю «теплого пола»), регулирующую (возможность изменять количество теплоносителя, протекающего через петлю «теплого пола», в зависимости от температуры воздуха в помещении или температуры поверхности пола) и балансировочную (возможность отрегулировать гидравлическое сопротивление каждой петли «теплого пола»). В наших коллекторах все это есть. На «подаче» установлены запорные вентили (управляемые вручную), на обратке — запорно-регулирующие вентили для установки сервоприводов (ими управляет автоматика, а регулировка производится вручную специальным ключом).

Также у нас есть коллекторы с расходомерами, которые нравятся не только монтажникам (легко настраивать), но и вам потом удобно контролировать. Понятно, что дополнительное удобство — это дополнительные деньги. Все наши коллекторы имеют различное количество «выходов» — от двух до двенадцати. Вот и все, выбор за вами.

Насосно — смесительные модули. Смесительный узел для теплого пола.

Температура теплоносителя, который вы подаете в «теплый пол», не должна превышать 55 градусов. Это и соображения комфорта (чтобы пол не перегреть), и всяческие инженерные соображения (равномерность прогрева, гидравлика, дегидратация бетона при повышенных температурах, тепловые расширения конструкций и т.д.).

Чаще всего «теплый пол» работает в режиме 45/35 или близком к этому. Если ваш дом отапливается только «теплыми полами», и у вас установлен конденсационный котел — смесительный модуль вам не нужен. Во всех остальных случаях просто необходим. Функция модуля — понизить температуру, поступающую от источника тепла, за счет подмеса «обратки», поступающей от «теплых полов». И обеспечить циркуляцию теплоносителя через петли «теплых полов».

Есть у модуля и защитная функция — если регулирующий вентиль по какой либо причине выйдет из строя, и в полы пойдет перегретый теплоноситель — циркуляционный насос остановится и вашим полам ничего не угрожает.

Этот модуль подключается непосредственно к коллекторам, которые вы выбрали на предыдущем шаге. Мы предлагаем на ваш выбор четыре насосно-смесительных модуля.

Для небольших систем отопления (до 50 м2) мы предлагаем модуль FRG 3005F. Если ваша система больше — используйте модули FRG 3015F или ISOTHERM , они способны обслужить до 150 м2.

Между собой эти модули отличаются расположением патрубков для присоединения источника тепла, в первом случае они «смотрят» вертикально вниз, во втором — горизонтально, соосно коллекторам. Все вышеназванные модули поддерживают одну температуру, которую вы выставили на регулирующем вентиле модуля. Хотите реализовать управление температурой по временному графику (ночное снижение температуры), или «погодозависимое» регулирование — для вас модуль FRG 3015W2. В нем температурой управляет внешний контроллер.

А что делать, если у вас не просто дом, а дворец, и площадь теплых полов более 150 м2? Ответ прост — используйте несколько модулей.

Также всегда имеет смысл выделить теплые полы санузлов и ванных комнат в отдельный контур, со своим смесительным модулем. В этих помещениях температура поверхности пола выше, поэтому и температура теплоносителя должна быть выше.

Электротермические сервоприводы

Трубы мы с вами проложили, к коллекторам присоединили, смесительный модуль прикрутили, что дальше? Пора поговорить об управлении температурой. Начнем с устройств, называемых «исполнительными». С сервоприводов. Они устанавливаются на регулирующие вентили коллектора, и по команде некоего внешнего устройства управляют вентилями. Т.е. исполняют чужую волю, потому и «исполнительные».

Работает сервопривод как выключатель — полностью закрывает регулирующий вентиль, и движение теплоносителя через петлю «теплого пола» полностью прекращается. Нагрелось помещение — «теплый пол» полностью выключился и медленно остывает. Остыло помещение на полградуса — «теплый пол» включился «на полную» и поднимает температуру обратно. Т.е., если требуемая температура в помещении 20 градусов — реальная температура будет «плавать» в диапазоне от 19 до 21 градуса. Это вполне нормальный и комфортный режим регулирования. Точность поддержания температуры зависит от того самого внешнего устройства, которое дает команды сервоприводу, и речь о котором пойдет ниже.

Мы выпускаем сервоприводы двух типов: 22CX (Новинка) и 26LC. Первый компактнее, второй красивее, и со светодиодом, сигнализирующем о текущем состоянии. Есть модификации на 230В, есть на 24В. Есть нормально открытые, а есть нормально закрытые. Серия 26LC только нормально-закрытые. Давайте поговорим об этом подробнее.

Если привод нормально открытый — в отключенном состоянии (нет электропитания) регулирующий вентиль будет открыт. В случае, если привод неисправен, или неисправно устройство, дающее ему команды — «теплый пол» будет работать и помещение не остынет. Это плюс. Но температура воздуха в помещении при этом будет явно выше нормы, и вы заплатите больше денег. Это минус. Выбирайте сами, что больше не нравится. Рачительные европейцы предпочитают не переплачивать, и их выбор — нормально закрытые приводы. В России, как правило, выбирают комфорт, и нормально открытые приводы. Или просто «не заморачиваются» и берут те, что есть в наличии.

Автоматика и принципы регулирования. Термостат комнатный для управления температурой.

Вот мы и добрались до «мозга» системы отопления «теплыми полами» — до автоматики. Сначала немного поговорим о принципах регулирования.
В первую очередь нам важна температура воздуха — именно она определяет наше ощущение комфортности. Также нам важна температура поверхности пола — ноги хотят ощущать тепло. Эти две температуры жестко связаны. Нужно понимать, что пол ощутимо теплым будет только часть отопительного периода, значимую часть времени он будет холоднее, чем хочется.

Возможно, осенью или весной, когда теплопотери минимальны, захочется даже надеть тапочки. Большинству людей температура воздуха важнее тапочек, и они управляют «теплым полом» по температуре воздуха в помещении. Вам важнее ощущение тепла под ногами? Тогда вы должны задать комфортную для себя температуру поверхности пола, а температура воздуха уж какая получится.

Более сложный случай — в помещении не только теплый пол, но и радиаторы. Если эти две системы не имеют общей системы управления — будет бардак. Предположим, у вас на радиаторах установлены «термоголовки», а «теплый пол» управляется по температуре воздуха. В этом случае большую часть отопительного периода «теплый пол» будет выключен, поскольку мощности радиаторов будет достаточно для поддержания необходимой температуры воздуха. Вы ведь не этого хотели?

Можно сделать регулирование пола по температуре поверхности. При низких температурах «за бортом» все будет правильно — радиаторы будут включаться только при недостаточной теплоотдаче полов. А в те моменты, когда теплоотдача пола будет выше потребности в тепле — в помещении станет жарко. Тоже не хорошо. Мы считаем, что оптимальный алгоритм управления должен быть таким: полы управляются по температуре воздуха до тех пор, пока их теплоотдачи достаточно. Как только становится недостаточно — температура пола фиксируется, и сразу включаются радиаторы, которые управляются по температуре воздуха.

Для реализации всех этих алгоритмов у нас есть необходимое оборудование.

Термостаты

Устройства, которые поддерживают стабильную температуру чего либо, называются термостатами. Мы предлагаем вам множество разных термостатов. Рассмотрим их подробнее.

Проводные термостаты

Самый доступный вариант — проводные термостаты. Сам термостат располагается в помещении, коллектор с сервоприводом может находится как в том же помещении, так и где угодно (в котельной, например). Между собой эти устройства соединяются тонкими кабелями (3х0.5 мм2 достаточно в большинстве случаев).

Для коммутации термостатов и приводов мы рекомендуем использовать коммутационные управляющие модули WFHC. Кроме того, что они увеличивают надежность всей системы регулирования, они могут дополнительно управлять котлом и насосом. Один термостат может управлять несколькими сервоприводами, т.е. если у вас большое помещение, и в нем несколько петель «теплого пола» — вам все равно нужен только один термостат.

Коммутационный модуль WFHC на 6 термостатов

Во всех термостатах есть индикация текущего состояния («нагрев» или «не нагрев»). Диапазон регулирования температуры 5…30 гр.С. Точность поддержания температуры +/- 0.5 гр.С. Есть исполнения как для открытого (термостат устанавливается на поверхности стены), так и для скрытого монтажа (термостат монтируется в монтажной коробке, аналогично розеткам и выключателям).

WFHT-BASIC — самая простая модель. Этот термостат способен поддерживать одно значение температуры воздуха круглосуточно. Датчик встроен в корпус термостата
	WFHT-BASIC + выглядит аналогично, и умеет поддерживать две температуры воздуха (дневной/ночной режим). Температура дневного режима устанавливается на рукоятке. Температура ночного на 4 градуса ниже температуры дневного. Переключение между режимами по сигналу внешнего таймера WFHC-TIMER, который приобретается дополнительно. Один таймер управляет всеми термостатами в доме.
WFHT-DUAL аналогичен предыдущему, и так же выглядит, но имеет возможность подключения датчика температуры поверхности пола (настройка 10…40 гр.С). Вы можете выбрать один из трех режимов регулирования: по воздуху;  по поверхности;  о воздуху с ограничением температуры поверхности.
	WFHT-LCD функционально аналогичен WFHT-DUAL, но вместо ручки со шкалой и переключателей имеет дисплей и кнопки. На дисплее вы можете видеть текущее значение измеряемых температур — «самое то» для любопытных.

Это все были электронные термостаты с питанием от сети. Есть еще термостаты «на батарейках», серии BT. Выглядят они более гламурно. Напрямую сервоприводами не управляют — требуется коммутационный модуль (располагается вблизи сервоприводов). Батареек «хватает» на два года. Благодаря тому, что к термостату не подводится высокое напряжение — их можно устанавливать в помещениях с повышенной влажностью. У этих термостатов чуть шире диапазон настраиваемых температур воздуха (5…35 гр.С).

Термостат BT-A близок модели WFHT-DUAL, но способен работать только «по воздуху» либо «по поверхности». И поддерживает только один температурный режим.
	Более «продвинутая версия — термостат BTD. Он способен поддерживать 4 температурных режима (дневной/ночной/защита от замерзания/отпуск). Для каждого режима задается своя температура. Переключение между режимами осуществляется вручную — кнопками управления. Также есть режим таймера — «Поддерживать заданную температуру столько то часов или дней».
Самый «навороченный» термостат — BTDP. У него есть все, что есть у BTD, плюс встроенный программируемый таймер, т.е. вы можете настроить, в какие дни недели и в какое время какой режим включить. У таймера существует 9 заводских временных программ и 4 пользовательских. Заводские программы вида «Утро, вечер и выходные». Выглядит он так же, как BTD.

Беспроводные термостаты (радиотермостаты)

Этим термостатам не нужны провода — связь между термостатом и сервоприводом осуществляется по радио. Отличное решение в том случае, когда отделка уже сделана, и нет возможности проложить провода.

Все радиотермостаты имеют на своем корпусе пиктограмму антенны и работают «на батарейках». А некоторые термостаты имеют в комплекте подставку для установки на горизонтальную поверхность.

Сервопривод самостоятельно принять радиосигнал не может — поэтому рядом с коллектором устанавливается приемный радиомодуль, который принимает сигнал от термостата и, в свою очередь, управляет сервоприводами.

Для одиночного термостата — однозонный радиомодуль EHRFR 868 МГц для серии WFHT или BTR 868 МГц для серии BT.

Если термостатов несколько используем приемный радиомодуль WFHC-RF MASTER, который бывает на 4 или на 6 радиотермостатов с возможностью расширения до 8,10 или 12 зон.

В радиомодуль встроен таймер, что позволяет осуществить переключение дневного/ночного режима даже на самом простом радиотермостате.

Радиотермостаты, как и проводные, выпускаются в двух линейках: WFHT и BT. И визуально так же выглядят. Моделей в линейках поменьше.

WFHT-RF BASIC аналогичен WFHT-BASIC. Благодаря таймеру в радиомодуле он способен работать в дневном и ночном режиме. Температура в ночном режиме на 4 градуса ниже дневной.

WFHT-LCD-RF — полный аналог WFHT-LCD. Больше и добавить нечего.

	Радиотермостаты серии BT: BTA-RF, BTD-RF и BTDP-RF полностью повторяют своих проводных собратьев, только работают на частоте 868МГц и имеют дальность передачи сигнала до 100м. На фото радиотермостат BTA-RF.
Для организации одной температурной зоны мы применяем один радиотермостат серии BT и один однозонный приемный радиомодуль BTR.

Еще раз про совместную работу с радиаторами

Теперь вы знаете, как работают наши термостаты. Давайте попробуем решить задачку, о которой говорили выше: помещение отапливается теплым полом и радиаторами одновременно, нужно подобрать автоматику. Сами сможете? Давайте, мы расскажем, как бы мы это сделали, а вы себя проверите. Напомню, мы хотим поддерживать постоянную температуру воздуха. Пока мощности теплого пола достаточно — радиаторы должны быть отключены. А, как только стало недостаточно — тут же включились бы. Перегревать поверхность пола мы тоже не собираемся, и наша автоматика не должна допускать ее нагрева выше 29 градусов (значение для примера).

Первым делом накрутим сервоприводы на радиаторы и на коллектор с теплыми полами. Смотрим на термостаты — одним термостатом нам не обойтись, поскольку у него один выход, и управлять двумя системами по-разному никак не получится. Берем два термостата: «WFHT-BASIC +» и «WFHT-DUAL». Вешаем их рядышком в нашем помещении, термодатчик от DUAL монтируем в стяжку. Термостат DUAL переведем на управление по температуре поверхности пола. В то время, когда термостат BASIC будет нам давать сигнал о том, что воздух холоднее, чем надо. WFHT-DUAL сообщит о том, что поверхность пола холодна. Далее собираем простую релейную схему, которая:

• отключит И пол, И радиаторы, если температура воздуха в норме;
• включит нагрев пола, если температура его поверхности ниже максимума, и температура воздуха ниже нормы;
• включит нагрев радиаторов, если температура поверхности пола максимальна и температура воздуха ниже нормы.


Говоря проще, BASIC включает нагрев, а DUAL работает как переключатель между режимами «только пол» и «пол + радиаторы». Схема эта достаточно проста. Если вы с электрикой не на «короткой ноге» — обратитесь к нашим специалистам, они вам и схему нарисуют, и все подробно объяснят. Само собой, подобную схему можно собрать и на других термостатах, в том числе радиотермостатах.

Смотреть релейную схему «WFHT-BASIC+WFHT-DUAL».
Смотреть релейную схему с примерением реле времени.

Выводы

В качестве вывода предлагаем вам посмотреть рисунок ниже. Там вы видите все устройства, перечисленные в статье, и схему их соединений. Все просто, не правда ли?

При перепечатке материалов статьи ссылка на сайт www.wattsindustries.ru обязательна!

Как подключить теплый пол к системе отопления

Обычная ситуация, когда действующую радиаторную систему отопления дополняют теплыми полами. Иногда их делают только в одной или нескольких комнатах, даже несмотря на возникающие порожки из-за возвышения полов.

Теплые полы востребованы в первую очередь в санузле и в детской комнате, но также они явно не помешают по всему дому. Рассмотрим, как наиболее просто подключить водяную систему внутрипольного обогрева к действующей системе отопления.

Теплый пол на малой площади

Если создавать теплый пол небольшой площади, то целесообразно выполнить его короткими водяными контурами до 30 метров, максимум до 35 метров. Короткий контур дает возможность максимально выровнять температуру между его крайними точками, не увеличивая расхода теплоносителя.

Здесь применяется метод порционной подачи жидкости в трубопровод. Теплоноситель может быть большой температуры, но как только он заполнит трубы, его движение ограничивается, и он остывает, отдавая тепло стяжке. В результате, при подаче теплоносителя +60 град, прямо от радиаторов, теплый пол будет иметь все те же +25 град. Как это достигается технически, не сложно ли это?

• В длинных контурах 70 – 130 метров небольшая температура до +50 град задается узлом смешения, а одинаковая температура теплоносителя по длине трубы (с разницей на подаче и обратке всего 10 градусов) поддерживается увеличением его расхода.

Типовая схема подключение теплого пола с использованием принципа смешения потоков, в приготовлением для теплых полов теплоносителя нужной температуры…

РТЛ-головки с теплыми полами

РТЛ-кран – та же термоголовка, но измеряющая не температуру воздуха (и перекрывающая движение жидкости при высокой температуре воздуха), а измеряющая температуру теплоносителя. Если ее установить на обратке короткого контура теплого пола, то она перекроет движение, как только до нее дойдет горячий теплоноситель и возобновит поток, когда он остынет. Происходит регулировка по температуре обратного потока.

Таким образом, подключив параллельно радиаторам (вместо радиатора) контур теплого пола длиной 25 – 30 м, можно создать водяной теплый пол на площади 4 – 7 м кв. Для комнаты средних размеров можно подключить парочку таких контуров.

• Главное правило при этом – настройка РТЛ-крана на нужную температуру открытия, и обязательная его установка на обратке контура, чтобы он измерял именно температуру на исходящей струе трубопровода водяного пола.

РТЛ-бокс обустраивается в стене и позволяет оперативно регулировать температуру контура теплого пола или других приборов отопления по температуре обратного потока

Самобытное создание теплых полов с регулировкой

Но РТЛ-краник не слишком дешевый, поэтому при создании чего либо своими руками, умельцы пытаются все это как можно более упростить. Оказывается, что в некоторых случаях, теплый пол остается работоспособным и при регулировке потока в коротких контурах просто подстроечным краном.

В этом случае короткий контур будет постоянно понемногу подпитываться горячим теплоносителем, обычно в диапазоне типичных температур для радиаторного отопления — +55 — +75 град.

При этом начальный участок контура будет перегреваться, но, как показывает практика, при «умной» укладке и точкой настройке небольшой подачи, в целом стяжка и напольное покрытие все это выдерживают без особого коробления и температурной зебры.

Подключение контуров теплого пола на обратку радиаторов

Оригинальная идея в том, что подачу в контуры теплого пола можно организовать и с обратки радиаторов, от самой холодной точки системы возле котла, где температура теплоносителя обычно +45 — +65 град С.

Тогда контура могут быть и длиннее, а чтобы создать ток жидкости через них, достаточно между точками подключения (подача контура и обратка) на магистрали общей обратки установить тонко настраиваемый регулировочный клапан, для создания местного сопротивления.

Почему нельзя котел держать на низкой температуре

Может возникнуть мнение, что для обеспечения теплого пола теплоносителем +40 — +50 град, достаточно настроить на эту температуру автоматизированный газовый или электрический котел, и напрямую от него подключить длинные контура теплого пола. При этом прохладные радиаторы совместно с теплым полом справятся с отоплением….

Но такая температура не будет нормальной для обычного котла – ведь точка росы для конденсации паров в газах составляет чуть выше +50 град. При такой температуре теплоносителя на теплообменнике будет образовываться ядовитая роса и стекать…

• Имеется линейка специальных конденсационных суперэкономичных котлов, которые как раз и рассчитаны на работу с такой температурой и отлично сочетаются с теплым полом, подключенным напрямую к этому котлу. Но эти котлы в 2 раза дороже и поэтому…

Типовое подключение теплого пола с длинными контурами

Классическая схема теплого пола обеспечивает создание теплоносителя с температурой +40 – +50 градусов в большом количестве для подачи в длинные контура теплого пола. Это делается с помощью узла смешения.

Обычная схема отопления дома, применяется тупиковая схема подключения радиаторов и коллекторно-смесительный узел для подключения множества длинных контуров теплого пола

Он подпитывается одновременно и холодной обраткой с теплых полов (+25 – +35 град) и горячей подачей от котла. Смешивает эти два потока с помощью термостатического клапана и собственным насосом с большим расходом подает в длинные контура, обеспечивая небольшую разницу температур в них.

• Существуют рекомендации создавать петли теплого пола одинаковой длины в пределах 70 – 80 метров, с тем, чтобы обеспечить одинаковую температуру в целом по системе без глубокой балансировки между ними, и применить наиболее слабомощный насос.

Сам же насосный узел, т.е. весь блок теплых полов, подключается к магистралям, отходящим от котла, параллельно всей радиаторной системе.

Подробней о коллекторе теплого пола, монтаже и настройке

Производство систем водяного теплого пола Овентроп

Управление водяным теплым полом

Задача водяного теплого пола – поддерживать комфортные условия для человека, поэтому система теплых полов предусматривает возможность управлять ее мощностью. Решения Oventrop позволяют реализовать разные типы управления водяным теплым полом, различающиеся и ценой, и функциями.

Теплые полы, которые не несут существенной нагрузки по отоплению и служат в основном для поддержания приятной и безопасной для здоровья температуры пола, обычно не требуют сложного управления и регулируются по температуре теплоносителя. В этом случае достаточно механического термостатического узла на выходе из контура, который будет реагировать на колебания температуры воды и изменять расход.

Если водяной теплый пол служит основным источником тепла для отопления помещения (в комбинации с радиаторами или без них), потребуется управление по температуре воздуха. Для этого в помещении размещают регулятор (термостат), оснащенный датчиком температуры. Его крепят там, где на него не будут влиять солнечные лучи, тепло от техники или отопительных приборов (чтобы регулятор получал реальные, а не искаженные данные о климате). На отводы гребенки теплого пола, в свою очередь, устанавливают термоэлектроприводы и подключают их к клеммной колодке или преобразователю сигнала (для радиотермостатов), расположенным над гребенками в шкафу. Через них регулятор передает команды термоэлектроприводам об открытии или закрытии клапанов на отводах и, таким образом, повышает или понижает мощность водяного теплого пола.

Oventrop предлагает несколько вариантов терморегуляторов для водяного теплого пола. В самых простых базовых моделях температура задается поворотом ручки на корпусе. Есть и регуляторы, которые позволяют управлять работой теплого пола по заданной пользователем временной программе. Можно купить эти регуляторы для водяного теплого пола в проводном исполнении (с подключением к клеммной колодке посредством кабеля) или в беспроводном (регулятор передает команды по радиоканалу). Цена беспроводных регуляторов температуры для водяного теплого пола выше, чем проводных, но зато эти модели легче и быстрее монтировать – не нужно прокладывать провода. Их можно устанавливать в помещениях с уже отделанными стенами – например, при модернизации системы отопления в доме старой постройки. Удобны они и для деревянных частных домов.

Еще большие возможности в управлении дает контроллер Oventrop R-Tronic. В сочетании с преобразователем сигнала R-Con этот беспроводной контроллер способен управлять и теплым полом, и установленными в помещении радиаторами (для этого на термостатические клапаны радиаторов устанавливают беспроводные термоэлектроприводы). R-Tronic позволяет программировать режимы работы теплого пола в разное время дня (до 4 периодов в сутки), выбирать особые температурные режимы («быстрый нагрев», «отпуск», «вечеринка»). Oventrop предлагает три исполнения R-Tronic: модель R-Tronic RTB предназначена только для управления температурой воздуха в помещении, R-Tronic RTF B сверх того измеряет и показывает уровень влажности, а R-Tronic RTFC K, помимо контроля температуры и измерения влажности, еще и информирует о концентрации углекислого газа в воздухе. R-Tronic RTB и RTF B питаются от батарей и могут одновременно управлять тремя устройствами – например, одним преобразователем сигнала для теплого пола и двумя термоэлектроприводами на радиаторах. Их также можно подключить к электросети, тогда возможности контроллеров расширятся до управления восемью устройствами.

У Oventrop есть и решение для организации погодозависимого управления системой теплого пола – контроллер Regtronic RH-B. Его подключают к электроприводу смесительного узла насосной группы или блока. Контроллер, ориентируясь на данные датчика наружной температуры, управляет смешиванием воды и корректирует температуру подачи в соответствии с изменениями погоды.

Водяной теплый пол в малых помещениях

А что, если помещение действительно невелико (до 20 м²) и его можно отапливать одним контуром, а в гребенке нет необходимости? Для таких случаев у Oventrop есть специальные решения. Монтажные наборы Unibox позволяют легко организовать одноконтурный теплый пол в помещении без гребенок и электронных контроллеров. Unibox – компактный термостатический узел, заключенный в монтажный. Клапан, управляемый термоголовкой, изменяет расход воды через узел и таким образом снижает или повышает мощность теплого пола. Устанавливают Unibox в конце греющего контура. У Unibox несколько вариантов исполнения: одни модели регулируют температуру обратного потока, другие – температуру воздуха в помещении, третьи способны регулировать температуру и воздуха, и обратного потока. Есть и модели с выносными термоголовками (они соединены с узлами капиллярными трубками), а также с электронными термостатами (подключены к исполнительным сервоприводам на клапанах с помощью кабелей). Unibox оптимально подходят для организации водяных теплых полов в санузлах, небольших спальнях и гостевых комнатах, других помещениях малого метража.

Еще одно решение Oventrop – Multiblock T-RTL – разработано специально для санузлов, где оно объединяет в себе функции Unibox RTL и Multiblock T (этот узел используется для подключения полотенцесушителей). Гибридная модель Multiblock T-RTL позволяет подключить к радиаторному контуру отопления сразу и полотенцесушитель, и водяной теплый пол, используя один компактный узел. К узлу подводят горячую воду, часть ее поступает в полотенцесушитель, другая часть – в контур теплого пола. Остывшая вода из теплого пола поступает обратно в Multiblock T-RTL через установленный на выходе из контура термостатический клапан. Мощность теплого пола регулируется по температуре обратного потока. Теплоотдачей полотенцесушителя управляет смонтированный на Multiblock T-RTL термостатический клапан с термоголовкой, реагирующей на изменения температуры воздуха.

Таким образом, в линейке продуктов Oventrop можно найти все необходимые компоненты для системы теплого пола – материалы для создания «слоеного пирога» и греющих контуров, оборудование для обеспечения циркуляции и распределения теплоносителя в системе, автоматику для управления теплым полом и многое другое.

Водяной теплый пол Neptun IWS

141008, г. Мытищи, Московская область,
Проектируемый проезд 5274, стр.7 (сине-зеленое здание)
Тел./факс: +7 (495) 728-80-80, +7 (495) 780-70-13
Режим работы:
пн-пт c 10.00 до 17.00
сб-вс выходной

м. Котельники
Московская область, г.Люберцы,
ул. Инициативная ,д.8 ,
ТЦ «ЭСТАКАДА», павильон Б13
Режим работы: Ежедневно, без выходных
c 9.00 до 19.00
Телефон: +7 (495) 728-80-80, доб. 432; +7 (968) 363-09-30
Email: [email protected]

м. Молодежная
Московская область, Одинцовский район,
рабочий поселок Новоивановское, ул. Западная стр.100,
ТЦ «Можайский двор», 2 этаж, пав. В58
Режим работы: Ежедневно, без выходных
c 10.00 до 21.00
Телефон: +7 (495) 728-80-80, доб. 8885; +7 (968) 363-10-55
Email: [email protected]
м. Новокосино
Московская область, г. Реутов, ул. Академика В.Н. Челомея,
д. 12, ТЦ «Алладин», 2 этаж
Режим работы: Ежедневно, без выходных
c 10.00 до 20.00
Телефон: +7 (495) 728-80-80, доб. 8876; +7 (963) 752-91-12
Email: [email protected]
м. Варшавская
г. Москва, Болотниковская ул., д. 3, корп. 1
Режим работы: пн-пт с 9. 00 до 19.00
сб-вс с 11.00 до 18.00
Телефон: +7 (495) 728-80-80 (доб.521), +7 (903) 796-84-39
Email: [email protected]
м. Волоколамская
г. Москва, Новотушинский проезд, д.6, корп.1
Режим работы: пн-пт с 10.00 до 18.00
сб-вс с 11.00 до 18.00
Телефон: +7 (495) 754-44-01
Email: [email protected]

м. Каширская
г.Москва, Каширское шоссе, д.19, корпус 1, 3 этаж,
салон 3C-102 (на территории рынка «Каширский двор-1»)
Режим работы: Ежедневно, без выходных
c 09.00 до 21.00
Телефон: +7 (495)728-80-80 доб. 527; +7 (903) 729-77-87
Email: [email protected]

м. Марксистская
г. Москва, Марксистская, д. 5, стр. 1
Режим работы: пн-пт с 10. 00 до 19.00
сб-вс с 10.00 до 18.00
Телефон: +7 (495) 258-90-40; +7 (499) 505-18-05
Email: [email protected]

м. Октябрьское поле
г. Москва, ул. Народного Ополчения, д. 38, корп.1, этаж 1,
вход с торца здания
Режим работы: пн-пт с 10.00 до 18.00
сб- вс с 11.00 до 17.00
Телефон: +7 (499) 198-96-59, +7 (963) 694-53-66
Email: [email protected]

м. Профсоюзная
г. Москва, Нахимовский пр-т, д. 24, выставочный центр «ЭкспоСтрой», павильон №3, сектор В, место 504
Режим работы: пн-сб c 10.00 до 20.00
вс с 10.00 до 19.00
Телефон: +7 (495)995-01-05
Email: [email protected]

м. Теплый стан
г. Москва, МКАД 41-й километр, дом 4 стр 19 ,
ТЦ Пассаж, пав. 33
Режим работы: Ежедневно, без выходных
c 09.00 до 19.00
Телефон: +7 (495) 728-80-80 доб. 8735; +7 (495) 424-61-45; +7 (903) 729-55-87
Email: [email protected]

г. Мытищи, МКАД, 94-й километр, корпус 10, п. 3, Строительный рынок «Тракт-Терминал»
Режим работы: Ежедневно, без выходных
c 9.00 до 19.00
Телефон: +7 (495) 231-18-32, +7 (963) 964-53-67
Email: [email protected]

г. Мытищи, Ярославское ш., д.118 Б, ТК «Строим дом»
Режим работы: Ежедневно, без выходных
c 10.00 до 18.00
Телефон: +7 (903) 661-75-39, +7 (495) 728-80-80 доб.525
Email: [email protected]

заказ обратного звонка

Политика конфиденциальности

9 плюсов и минусов теплых полов, которые вас удивят

Что такое электрические теплые полы? Лучистые полы с подогревом в той или иной форме использовались со времен Римской империи. В Соединенных Штатах электрический подогрев пола стал популярной тенденцией как для новых, так и для модернизированных проектов. Тем не менее, многим домовладельцам еще предстоит научиться. Как работает система подогрева пола? Какие плюсы и минусы у теплых полов? Как узнать, подходит ли вам теплый пол? Это вопросы, на которые мы собираемся ответить, чтобы сократить время обучения.

Как работает теплый пол?

Традиционные системы отопления нагревают воздух, который затем нагревает людей в комнате. Системы лучистого отопления работают, непосредственно нагревая людей и предметы в комнате. Насколько теплые полы с подогревом? Температуру пола можно установить на уровне 104 ° F, но пользователи обычно устанавливают более комфортный диапазон от 80 ° F до 85 ° F и регулируют его оттуда с помощью термостата. Этот тип обогрева часто ощущается как солнечное тепло, потому что лучистое тепло нагревается за счет теплового излучения.Это позволяет людям чувствовать тепло даже тогда, когда температура окружающей среды (воздуха) в комнате на самом деле ниже. Это то же самое, что стоять под прямыми солнечными лучами и стоять в тени.

Лучистое тепло напрямую нагревает людей и предметы в комнате.

Может ли теплый пол принести пользу вашему дому?

Вы когда-нибудь заходили в комнату вашего дома, где было заметно холоднее? Или вы когда-нибудь выходили из душа или ванны и чувствовали озноб? В большинстве домов есть эти «холодные точки» из-за кафельного пола, который по своей природе холодный, или из-за других факторов, таких как цементная плита, неотапливаемое пространство для подполья и неотапливаемый гараж.Если вам интересно: «Может ли теплый пол обогреть весь дом?» Ответ заключается в том, что, хотя почти все дома могут извлечь выгоду из излучающего подогрева пола, подогрева пола не всегда будет достаточно, чтобы служить единственным источником тепла. Чтобы узнать, может ли теплый пол стать основным источником тепла для вашего дома, обязательно ознакомьтесь с нашим калькулятором тепловых потерь.

Некоторые из наиболее распространенных помещений для лучистого тепла — это ванные комнаты, кухни, подвал и спальни, расположенные над гаражом или неотапливаемым помещением. Чтобы решить, какая система лучистого теплого пола подходит для вашего проекта, вы должны сначала ознакомиться с различными типами систем лучистого отопления.

Сравнение электрического теплого пола и гидронного

Какая система теплого пола самая лучшая? Два основных типа лучистого тепла — это электрический и водяной (также называемый «напольное водяное отопление»). Оба работают одинаково — они создают тепло под полом и излучают его вверх, в комнату наверху, — но способ, которым они это делают, отличается.

В системах электрического теплого пола для обогрева пола используются электрические нагревательные элементы, сотканные по змеевидной схеме. Системы электрического обогрева пола известны тем, что их легко установить (вы даже можете сделать это самостоятельно, если у вас будет под рукой), и они идеально подходят для проектов реконструкции.Они также нагреваются за 30-60 минут, поэтому домовладельцы могут включать и выключать их по мере необходимости, чтобы снизить расходы.

В системах водяного теплого пола используется горячая вода, перекачиваемая по пластиковым трубкам, расположенным в виде змеевиков, для обогрева пола. Они идеально подходят для отопления всего дома, но профессионалы предлагают устанавливать их во время строительства дома, потому что их может быть сложно модернизировать, если дом еще не оснащен надлежащим оборудованием. Первоначальная стоимость системы водяного теплого пола обычно выше, потому что для нее требуется бойлер, насос и газовые линии.Однако стоимость эксплуатации обычно ниже, когда квадратные метры больше (например, при обогреве нескольких комнат или всего дома). Водонагревателям для нагрева пола также требуется больше времени, поэтому большинству домовладельцев приходится оставлять их включенными круглосуточно, что приводит к большему потреблению энергии.

В целом, если вы рассматриваете возможность подогрева пола в ванной комнате или просто хотите добавить дополнительное тепло к небольшим участкам вашего дома, система внутрипольного подогрева подойдет вам. Но если вы строите новый дом и хотите иметь полы с подогревом повсюду, вам следует подумать о электрических нагревательных кабелях для плит, которые можно установить непосредственно в бетонную плиту, или о системе водяного отопления для пола.

Плюсы и минусы лучистого тепла

Выбираете ли вы электрическое или водяное лучистое тепло, у вас есть свои плюсы и минусы. Этот список разбивает их, отмечая при этом любые исключения между двумя типами.

Плюсы

1. Равномерное отопление

Самым большим преимуществом систем теплого пола является их способность равномерно нагревать комнату и пол. В системах приточного отопления используются вентиляционные отверстия для распределения теплого воздуха по комнате. Расположение форточки определяет, какие части комнаты будут теплее других.Напротив, теплые полы нагревают весь пол, что приводит к равномерному обогреву помещения и равномерной температуре окружающей среды вокруг тела человека. Это означает, что вы будете чувствовать себя более комфортно при более низкой температуре окружающей среды, потому что вы не будете испытывать холодных сквозняков.

2. Не требует обслуживания

Системы электрического теплого пола не требуют обслуживания. Фактически, гарантия на систему электрического теплого пола TempZone ™ WarmlyYours составляет 25 лет.Если во время установки кабель действительно поврежден, профессионал может использовать тепловизионную камеру, чтобы определить местонахождение проблемы и отремонтировать. Системы водяного теплого пола не обладают этим преимуществом. WarmlyYours предлагает поддержку с подогревом пола.

3. Без шума

Системы теплого пола известны своей бесшумностью. В отличие от систем с приточным воздухом, здесь не включается громкая печь. Следовательно, пока они включены, вы ничего не услышите.

4. Неаллергенный

Поскольку системы подогрева пола непосредственно нагревают людей и предметы в помещении за счет лучистого тепла, они не мешают существующей пыли и аллергенам. Это серьезный недостаток систем с принудительной подачей воздуха, которые обдувают пыль и другие частицы, распределяя тепло.

5. Энергоэффективность

Электрические системы теплого пола по крайней мере на 25 процентов более эффективны, чем системы с принудительной подачей воздуха. Это потому, что они не обеспечивают выхода для выделяемого тепла. Таким образом, сохраняется практически все выделяемое тепло. Напротив, в системах с принудительной подачей воздуха используются воздуховоды, подверженные утечкам.

Эффективен ли лучистый пол с подогревом во всем доме? Да, при определенных обстоятельствах правильно спроектированная система может выступать в качестве основного источника тепла для комнаты или всего дома.

Электрические системы теплого пола также являются энергоэффективными, потому что они нагреваются всего за 30-60 минут, что позволяет домовладельцам использовать программируемый термостат, термостат Wi-Fi или вручную включать и выключать их (или вверх и вниз) по мере необходимости в помещениях, которые используются. Это дает вам возможность «настроить комфорт» для каждого номера. Системы водяного теплого пола, как правило, не могут этого сделать, и им требуется гораздо больше времени, чтобы нагреться, что требует от домовладельцев постоянно оставлять систему включенной, тем самым потребляя больше энергии.Однако они по-прежнему эффективны с точки зрения удержания тепла.

Вообще говоря, стоимость эксплуатации водяного теплого пола очень низкая. Фактически, для типичной ванной комнаты использование системы будет стоить меньше доллара в день.

6. Простота установки

Электрические системы теплого пола настолько просты в установке, что это может сделать даже домашний мастер. Какую электрическую систему обогрева пола вы рекомендуете? Это зависит от большого количества переменных, включая бюджет проекта и возможности установки, но хорошая новость заключается в том, что системы подогрева пола можно использовать практически под любым типом пола.Они доступны в рулонах, в которых нагревательный кабель уже прикреплен к сетке в виде змеевика. Поэтому все, что нужно сделать установщику, — это развернуть их, разрезать и повернуть там, где это необходимо, чтобы заполнить комнату. Они также доступны в виде свободного кабеля с монтажной мембраной, которая имеет квадратные «шпильки» для удержания кабеля на месте. Этот вариант также обеспечивает защиту от трещин на плиточном полу с подогревом. Напротив, гидравлические системы не так просто установить. Для их установки требуется профессионал.

Еще одно преимущество систем лучистого теплого пола состоит в том, что они не требуют дополнительных работ по установке воздуховодов, которые могут быть дорогостоящими и требовать много времени.

Минусы

7. Полы должны быть заменены

Электрические или водяные системы теплого пола требуют удаления любого существующего пола перед установкой излучающего теплого пола. Вот почему эти проекты идеально подходят для завершения при реконструкции или строительстве нового дома. Это будет одним из основных недостатков лучистого теплого пола.

8. Немного увеличивает высоту этажа

В зависимости от выбранной вами системы высота этажа будет увеличена. WarmlyYours предлагает системы подогрева пола толщиной всего 1/8 дюйма, что обеспечивает минимальную высоту пола. Однако выбор между монтажной мембраной или подкладкой также будет зависеть от высоты пола. В целом, в большинстве проектов электрического теплого пола высота пола обычно поднимается не более чем на ½ дюйма.С другой стороны, системы водяного теплого пола требуют значительного увеличения высоты пола.

9. Стоимость

В зависимости от проекта водяной теплый пол может быть дорогостоящим. Системы электрического теплого пола обычно стоят от 10 до 20 долларов за квадратный фут, в зависимости от системы, которую вы покупаете. Однако, если стоимость электроэнергии в вашем районе высока, стоимость эксплуатации будет выше. Обычно это не проблема, потому что системами можно управлять с помощью термостата для экономии энергии, но это важно, прежде чем начинать проект. Повышает или снижает ваши расходы на электроэнергию излучающий теплый пол? Ответ довольно прост. Вы увидите увеличение счета за электроэнергию, но, скорее всего, это будет компенсировано значительной экономией за счет сокращения счета за отопление.

В отличие от электрических систем, системы водяного теплого пола обычно стоят дороже заранее, поскольку для их работы требуется бойлер, насос и газовые линии. Однако, если они используются по всему дому, их стоимость за квадратный фут снижается, потому что несколько комнат разделяют стоимость.

Как приступить к работе

Чтобы узнать, сколько будет стоить теплый пол для вашей следующей реконструкции, воспользуйтесь конструктором расценок на теплый пол от WarmlyYours. Дорого ли электрический теплый пол в месяц? Вы можете получить приблизительное представление о том, сколько будет стоить запуск системы, используя Калькулятор эксплуатационных расходов WarmlyYours. Когда вы будете готовы приступить к установке, вы можете найти здесь список подрядчиков в вашем районе, которые работают с лучистым теплым полом. Выберите профессионала, который установит вашу систему подогрева пола, плитку, термостат и т. Д. Или сделайте работу самостоятельно, если вам так хочется, и нанять только профессионального электрика, который завершит работу, установив термостат. Вариант ваш.

Когда вы начнете свой проект, WarmlyYours по-прежнему будет рядом, чтобы вам помочь. Наши технические специалисты доступны по телефону 24/7 800-875-5285, чтобы помочь вам с любыми вопросами, которые возникают во время установки.

11 лучших систем теплого пола [Обзоры + руководство покупателя]

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем получить небольшую комиссию за соответствующие покупки бесплатно для вас.

Представьте себе: вы возвращаетесь после адского рабочего дня. И как только вы сделаете первый шаг в своем доме, жаркий теплый воздух внутри вас полностью омолодит. Звучит неплохо, правда?

Вот что может сделать для вас система лучистого теплого пола. Фактически, система лучистого теплого пола может стать вашим идеальным решением, если вы живете в районах с холодными суровыми зимами. Более того, это стоит намного меньше, чем те экстравагантные печи, которые вы используете для обогрева своих комнат.

Однако купить систему лучистого теплого пола, отвечающую всем вашим требованиям, намного проще, чем сделать. Рынок наводнен посредственными вариантами, и чаще всего мы попадаемся на ложные уловки и в конечном итоге покупаем тот, который оказывается пустой тратой наших инвестиций.

Итак, чтобы помочь вам с этой проблемой, мы рассмотрели некоторые из высокопроизводительных систем теплого пола, доступных на рынке прямо сейчас.

Но если они не соответствуют всем вашим основным требованиям, в конце вы также найдете подробное руководство для покупателя.Вам предложат подробный тур, чтобы объяснить каждую полезную функцию одиннадцати лучших систем лучистого теплого пола.

Итак, без лишних слов, давайте начнем, ладно?

Лучшие системы теплого пола

1. Система электрического теплого пола площадью 25 кв.

   Футов от HeatWave

Мы сохранили позицию numero uno за одной из лучших систем теплого пола от бренда Heatwave. Это одна из известных американских электротехнических компаний, которая уже более двух десятилетий поддерживает звездную репутацию.Недавно у нас была возможность протестировать его модель площадью 25 кв. Футов, и мы очень довольны его тонким ковриком, который находится в таком доступном ценовом диапазоне.

Почему нам понравилось?

Мы были более чем взволнованы, когда Heatizon прислал нам эту систему теплого пола для проверки, и самым первым аспектом, который привлек наше внимание, был тонкопрофильный коврик для электрического теплого пола. Что ж, как и ожидалось, он не только подходит для всех видов кафельных / каменных полов, но и плавно прилегает к полу.Это главным образом потому, что эти маты имеют липкую основу, которую можно легко прикрепить, отсоединить и переставить по мере необходимости на черновой пол.

Кроме того, в отличие от большинства продуктов, представленных на рынке, у этой модели нагревательные маты не выпирают. Чтобы закрепить его на чистой и гладкой поверхности пола, достаточно лишь надавить ладонью. Эта уникальная функция не только экономит время, но и значительно упрощает общий процесс установки.

Более того, он был протестирован и рассчитан на использование как во влажных, так и в сухих помещениях.Итак, если вы ищете единственное решение для всех комнат вашего дома, вы можете попробовать эту модель.

Кроме того, эта система отопления может нагреть любую комнату вашего дома менее чем за полчаса, и ее можно оставлять включенной столько, сколько вам нужно. Но что действительно отличает его от конкурентов, так это дополнительный термостат, который вы можете запрограммировать в соответствии с вашими требованиями. И мы упомянули ограниченную пожизненную гарантию, которая позволяет вам мирно обогреть свой дом.

Что могло быть лучше?

Единственный аспект, который нас немного разочаровал в этой исключительной модели, — это то, что ее может быть довольно сложно установить. По сообщениям, некоторые клиенты столкнулись с бесчисленным множеством проблем, поскольку им пришлось иметь дело с большим количеством проводов во время установки, чем они ожидали.

Плюсы

• Программируемый термостат с четким дисплеем
• Можно использовать в течение нескольких недель / месяцев без выключения
• Подходит для нескольких вариантов напольного покрытия

2. Электрическая система водяного теплого пола, 120 В от HeatTech

Когда дело доходит до выбора модели для типовых помещений прямоугольной формы, HeatTech можно считать одним из самых надежных брендов.Мы протестировали электрическую систему обогрева пола HeatTech на 120 В и очень рады поделиться с вами деталями нашего фантастического опыта.

Почему нам понравилось?

Прежде всего, мы хотим обратить ваше внимание на толщину этого мата дюйма, которая делает его идеальным выбором для использования под полом. Этот уникальный аспект предотвращает существенное увеличение высоты пола и обеспечивает поддержание нормальных параметров, в отличие от большинства продуктов этого ценового диапазона.Фактически, это одна из тех важных особенностей, которые в первую очередь привлекли наше внимание.

Кроме того, нет необходимости использовать степлер или какие-либо другие средства, чтобы удерживать коврик на месте. Благодаря клейкой задней панели вы можете успешно укладывать систему отопления, как профессионал.

Кроме того, он также оснащен фирменным цифровым программируемым термостатом и датчиком пола Aube Th215-AF-120S, который намного превосходит любую другую модную модель последнего времени. Вам нужно просто настроить его один раз и наслаждаться теплом своего дома, не беспокоясь о его контроле.

Помимо качественного дизайна, этот известный бренд также предлагает 120-дневную политику возврата и быструю доставку, что делает его одним из продуктов, которые необходимо покупать в нашем списке.

Что могло быть лучше?

Несмотря на то, что это один из самых доступных и интересных вариантов, он имеет определенные недостатки. Во-первых, липкое покрытие работает только на чистых поверхностях. Во-вторых, заказанный нами коврик не покрыл всю площадь пола. Надеемся, что производители позаботятся об этой ситуации и увеличат длину коврика в будущих моделях.

Плюсы

• Клейкая задняя панель
• Мат тонкий
• Цифровой программируемый термостат температуры пола

Минусы

• Клейкая задняя часть работает только на чистых поверхностях
• Короче

3. Комплект для обогрева пола SunTouch WarmWire

Следующая система обогрева премиум-класса, которую вы можете рассмотреть, от мирового бренда SunTouch. Это одна из самых высокотехнологичных систем отопления, которые вы найдете в этом списке.Этот нагревательный комплект с программируемым термостатом с сенсорным экраном — то, что вы можете выбрать, если хотите, чтобы ваше зимнее холодное утро было теплым и приятным. Узнайте, что делает эту модель действительно одной из лучших —

Почему нам понравилось?

Этот продукт сразу включает в себя все необходимое для быстрого и экономичного обогрева вашего просторного дома. Этот коврик для подогрева пола максимально приближен к совершенной автоматизации, которую мы можем получить по крайней мере в настоящее время.Все, что вам нужно сделать, это подключить провода через сенсорный термостат, и полностью забыть даже о холодных мраморных полах зимой.

Что отличает его от других продуктов в списке, так это технология SmartStart. Эта функция помогает автоматически запускать систему в желаемое время по вашему усмотрению. Просто запустите его, когда вы выходите из офиса, чтобы, когда вы подойдете домой, пол будет достаточно теплым, чтобы вы полностью расслабились.

В целом, эта система обогрева покрыла все, что требуется современному дому, в коврике с подогревом.И это оправдывает его дорогой диапазон.

Что могло быть лучше?

Совершенство — это миф, особенно когда речь идет о высокотехнологичных продуктах, таких как Suntouch Heat Kit. Несмотря на то, что есть бесчисленное множество выигрышных функций, у него есть определенные серьезные недостатки. Подобно модели HeatTech, клей для матов этой замечательной системы приклеивается только к хорошо пропылесосенному черновому полу. Несмотря на то, что он чрезвычайно удобен для пользователя, существует слишком много программ, с которыми иногда может быть сложно справиться.

Плюсы

• Термостат с технологией SmartStart
• Внесен в список UL
• Активный мониторинг энергопотребления

Минусы

• Сложно обрабатывать несколько программ
• Матовый клей держится только на сильно пропылесосенных поверхностях

4. Коврик площадью 25 кв. Футов Коврик для теплого пола

Если вам нужен продукт, который не только согревает ваше пространство, но и добавляет ему элегантности, тогда выбирайте этот коврик от Warming Systems.Этот большой коврик площадью 25 квадратных футов, изготовленный из высокопрочных материалов, сразу после покупки обеспечивает необходимую передышку от холодных полов. Давайте углубимся в его основные функции и посмотрим, что они принесут.

Почему нам понравилось?

Поскольку этот продукт по своим характеристикам очень похож на наш включенный в список продукт HeatTeach, возможно, внимательное изучение сравнительного анализа предоставит вам исчерпывающее представление.

Хотя он почти похож на коврик для подогрева пола от известного бренда HeatTech, его отличает качество проволоки и сетки. Во время тестирования, когда мы использовали тонкий набор для покрытия проводов, он нагрелся намного быстрее по сравнению с другими матами. Эта функция значительно снизила не только энергопотребление, но и общее время нагрева.

Что нам больше всего понравилось в этом продукте, так это то, что инструкции чрезвычайно просты для выполнения любым домовладельцем.В целом, мы считаем, что можно с уверенностью сказать, что системы Warming проделали большую работу по обеспечению максимальной отдачи от этого теплового коврика, который творит чудеса, чем те, которые стоят в более высоком диапазоне.

Что могло быть лучше?

Хотя с этой системой подогрева полов холодные полы остались в прошлом, она не лишена определенных недостатков. Однако единственное, что мы заметили в этой системе отопления, — это яркая зеленая подсветка термостата. Хотя это не является серьезным недостатком, мы надеемся, что производители рассмотрят эту проблему и улучшат свои будущие модели.

Плюсы

• Коврик из качественной проволоки и сетки
• Снижает энергопотребление
• Простая инструкция по установке

Минусы

• Ярко-зеленая подсветка термостата

5. Pentair F1509 Коврик для подогрева пола от Nuheat

Nuheat — один из тех известных брендов, которые всегда стремятся предложить своим клиентам высококачественные наружные и внутренние системы.Они разработали модель Pentair F1509 со всеми основными функциями, которые вы искали в системе отопления до сих пор. И мы можем с уверенностью сказать, что этот коврик успешно доказывает превосходство бренда.

Нет товаров.

Почему нам понравилось?

Мы искали систему подогрева пола, которая могла бы добавить тепла полам, не увеличивая слишком сильно высоту. И мы обнаружили, что этот коврик толщиной ⅛ дюйма идеально подходит.Этот коврик — не только одна из самых тонких моделей в этом списке, но и довольно универсальный, идеальный для всех типов каменных полов как внутри, так и снаружи.

Хотя во всем остальном Nuheat конкурирует с другими моделями из нашего списка, но обладает уникальной особенностью, которая помогает ему превзойти остальные. Как и модель Warming systems, она также включает сетчатый коврик; а не ковер с абразивными поверхностями с обеих сторон. Это позволяет мату идеально смешиваться между строительным раствором и разбавленным раствором.

В целом, если вы ищете продукт с соотношением цены и качества и беспроблемный продукт, то это устройство Nuheat может стать для вас одним из идеальных вариантов. Кроме того, сэкономить несколько долларов на счетах за электроэнергию также становится довольно легко благодаря энергосберегающему обогревателю, которым он оснащен.

Что могло быть лучше?

В отличие от большинства наших рекомендаций в списке, этому коврику с подогревом пола от Nuheat требуется более 45 минут, чтобы достичь минимального повышения температуры на 20 градусов по Фаренгейту.Хотя стоит подождать, к нашему дискомфорту добавляется отсутствие дополнительного термостата, с помощью которого можно легко регулировать температуру в комнате.

Плюсы

• Простая установка
• Самый тонкий матовый профиль
• Энергосберегающий обогреватель

Минусы

• Отсутствие термостата
• Для разминки требуется 45+ минут

6. Система электрических полов QuietWarmth 30 кв. Футов

Говоря о самых популярных системах лучистого теплого пола, нельзя не упомянуть эту высокотехнологичную модель от QuietWarmth. Это устройство оснащено передовой технологией чернил, подходящей для всех типов плавающих полов. И эта уникальная особенность делает крайне важным включение продукта в наш список обязательных для покупки. Читайте дальше, чтобы узнать больше о его примечательных особенностях.

Почему нам понравилось?

Несомненно, эта электрическая система QuietWarmth представляет собой высокопроизводительный аппарат, оснащенный широким спектром уникальных функций, которые вы найдете в значительном ценовом диапазоне. Благодаря одной из своих самых премиальных функций, эта система также оснащена передовой технологией чернил.Это делает его на 100% идеальным для всех видов современных напольных покрытий, таких как паркетная доска, плавающий ламинат, плавающая плитка, пробка, винил, бамбук и т. Д.

Кроме того, эта модель отличается простотой установки. Все, что вам нужно сделать, это выполнить четыре простых шага — установить подложку, развернуть излучающую тепловую пленку, соединить провода вместе и установить окончательное напольное покрытие. А система теплого пола установлена ​​- все просто!

В качестве бонуса пленка этого излучающего мата для подогрева пола потребляет всего 12 Вт для повышения температуры пола до комфортного уровня.Это означает, что он не только гарантирует теплые полы за небольшую долю от стоимости других систем, но также поможет снизить ваши счета за электроэнергию.

Что могло быть лучше?

Несмотря на то, что в нем используется передовая технология, которой нет ни в одной другой модели из нашего списка, в некоторых случаях это происходит за счет дефектных конструкций. Но до сих пор мы не заметили каких-либо серьезных повреждений, кроме дополнительного термостата, который был немного устаревшим.

Плюсы

• Наличие передовых технологий чернил
• Функция Plug-and-play
• Низкое энергопотребление
• Соотношение цена / качество

7. SEAL 70 Sq Ft 120V Коврик для водяного отопления

Пришло время поговорить о последнем продукте нашей серии обычных систем теплого пола. И этот коврик с электрическим лучистым обогревом на 120 вольт идеально подходит для полов, таких как керамика, плитка и строительный раствор. Изготовленная из высококачественного материала и оснащенная для безопасности стойкой с противоударным нагревательным кабелем, система Seal 70 кв.м может быть достойным вариантом для впечатляющего обогрева вашего дома.

Почему нам понравилось?

Начиная с USP продукта, это устройство разработано из высокопрочных материалов, которые могут использоваться как при модернизации, так и в новых конструкциях.Двойные проводники этого блока покрыты тефлоновым покрытием с плетеной броней, а затем заключены в огнестойкую оболочку. Это означает, что изделие можно устанавливать даже во влажных помещениях, таких как ванная или кухня, без риска электрического разряда.

Нам также понравилось продуманное включение самоклеящейся детали, которая делает его идеальным для бесчисленных типов поверхностей пола. Кроме того, эта система отопления также способна генерировать и передавать тепло на площади до 700 кв. Футов, что делает ее одним из наших вариантов в доступном ценовом диапазоне.

Изюминкой является то, что эта модель также оснащена 10-футовым холодным выводом и номинальным напряжением 120 метров. Это гарантирует, что электромагнитные поля уменьшаются до сверхнизкого уровня, делая ваш дом полностью безопасным как для детей, так и для домашних животных.

Что могло быть лучше?

Хотя этот коврик для подогрева пола достаточно эффективен в своей работе, немного разочаровывает то, что необходимо приобрести отдельный термостат, совместимый с устройством.Таким образом, пользователям часто приходится сталкиваться с трудностями при выборе идеального термостата, что для многих может занять немного времени и вызвать трудности.

Плюсы

• Изготовлен из высокопрочных материалов
• Коврик самоклеящийся
• Уменьшает электромагнитные поля до сверхнизкого уровня

Минусы

• Отсутствие совместимого термостата

8. Кабель для обогрева пола Heatwave

Этот список был бы неполным без этого эффективного и доступного устройства от Heatwave. Если вам нужен только надежный и функциональный блок, который может похвастаться выдающимися характеристиками и долговечностью, то этот кабель от Heatwave определенно стоит посмотреть. Хотя это не лучший кабель для обогрева пола, который мы когда-либо видели, он все же предлагает достойные характеристики .

Почему нам понравилось?

Как мы уже упоминали ранее, этот кабель для теплого пола Heatwave представляет собой недорогую альтернативу коврику, который очень легко установить и обслуживать. Он включает в себя все элементы, которые могут потребоваться в системе отопления.Кроме того, он также оснащен кабельной стяжкой, которая поможет вам добиться более надежной установки.

Возможно, самое лучшее в этом продукте — это то, что этот комплект имеет впечатляющую длину кабеля — 362 фута. Это дает большую свободу действий в вопросах точности и измерения. Даже если вы ошиблись, не нужно выходить и покупать еще — у вас все равно будет достаточно для работы.

В общем, если вы достаточно уверены в правильности установки комплекта кабелей, не прибегая к легкости использования подложки, этот доступный универсальный комплект может стать для вас идеальным выбором.Кроме того, он поставляется с впечатляющей ограниченной пожизненной гарантией, которая значительно его подкрепляет.

Что могло быть лучше?

Хотя Heatwave проделала фантастическую работу, привнося что-то новое на стол, она не могла все сделать правильно. Мы обнаружили, что термостат не так интуитивно понятен. Цифровой дисплей иногда может быть довольно трудночитаемым. Поэтому мы рекомендуем приобрести запасной термостат и подключить их оба для лучшего использования.

Плюсы

• Простота установки и обслуживания
• Кабель длиной 362 фута
• Ограниченная пожизненная гарантия

Минусы

• Трудно читать номера термостатов

9. Комплект для обогрева пола SunTouch WarmWire

Всемирно известный бренд SunTouch возвращается в наш список с еще одним уникальным продуктом — комплектом для обогрева пола SunTouch Warmwire. После тестирования этого продукта мы можем сказать, что он оснащен качественными проводами и полностью программируемым термостатом, что делает его одним из самых ценных продуктов в нашем списке. Давайте посмотрим, что еще может предложить этот нагревательный комплект.

Почему нам понравилось?

Нам уже известно, что SunTouch намного опережает своих конкурентов, когда речь идет о внедрении продуктов с передовыми технологиями. И нагревательный кабель ничем не отличается. Этот нагревательный комплект с проводами высшего качества обеспечивает идеальное тепло как на влажном, так и на сухом полу.

Кроме того, с этим комплектом вам больше не нужно беспокоиться о перегреве помещения. Изделие оснащено термостатом, который автоматически включается и выключается, чтобы обеспечить идеальное тепло — будь то в ванной или гостиной.

Не забывайте, что этот продукт также предлагает 70 квадратных футов кабеля. Пары из них будет достаточно, чтобы эффективно покрыть большие пространства. Кроме того, как и нагревательный мат Seal, он оснащен технологией двойного провода, которая значительно снижает электромагнитные поля до сверхнизкого уровня.

Что могло быть лучше?

Если честно, этот продукт слишком дорогой, чтобы быть полупрофессиональной системой водяного отопления. Большинство его конкурентов обеспечивают более высокую эффективность по сравнительно низкой цене, что вызывает разочарование.

Плюсы

• 70 квадратных футов кабеля
• Двухпроводная технология
• Автоматический программируемый термостат
• Подходит как для сухих, так и для влажных полов

10. Системы обогрева Электроплитка Теплый пол

Warming Systems — это бренд, который сейчас довольно популярен в каждом доме.Недавно мы наткнулись на его нагревательный кабель и решили попробовать. Мы были впечатлены его безупречной работой и решили поделиться с вами своим опытом. Если вы ищете продукт с высокими характеристиками и ограниченным бюджетом, который не разочарует, у нас нет лучшего предложения, чем этот комплект кабелей.

Почему нам понравилось?

Начнем с того, что этот нагревательный кабель делает то, что должен делать, и всеми возможными способами. Этот нагревательный комплект нагревается примерно за 20 минут.И он может согреть каждый уголок вашего дома, не перегружая бюджет.

Мы оценили тот факт, что, в отличие от других моделей нагревательных кабелей, этот более прочный. Вместо наклеек этот комплект поставляется с пластиковыми направляющими для кабелей, с помощью которых можно закрепить проводку на черновом полу. Мы проверили это в нашей мастерской и обнаружили, что он значительно улучшает отделку по сравнению с другими наборами кабелей.

Кроме того, он поставляется с дополнительным термостатом Aube # Th215-AF-GA, который прост в установке и эксплуатации.Кроме того, этот высокотехнологичный прецизионный термостат дает вам возможность точно контролировать температуру пола для максимального комфорта и экономии энергии. Короче говоря, все эти премиальные функции делают этот нагревательный кабель одной из лучших систем теплого пола за последнее время. раз. Знак «Сделано в США» определенно играет огромную роль в том, чтобы сделать его фаворитом публики.

Что могло быть лучше?

Несмотря на то, что это один из лучших комплектов кабелей для обогрева пола, мы считаем, что для его прогрева требуется немного больше времени по сравнению с другими системами обогрева.Кроме того, этот продукт не вызывает особых поводов для жалоб.

Плюсы

• Термостат Aube
• Пластиковые кабельные направляющие
• Сделано в США марка

Минусы

• Для разогрева требуется более 20 минут

11. Система обогрева полов HeatTech Electric Radiant

Последняя рекомендация в нашем списке — это не что иное, как кабель для теплого пола от HeatTech.Особенностью, на которую мы обратили внимание с самого начала, является высокая плотность тепла и рассеиваемая мощность. Давайте посмотрим, что может предложить эта система отопления и что делает ее одной из последних рекомендаций в нашем списке обязательных к покупке.

Почему нам понравилось?

Откровенно говоря, эта модель HeatTech доступна по цене, имеет обычные звонки и звоночки, а также имеет 25-летнюю гарантию, которая ее существенно подкрепляет. Для всех, кто новичок и только экспериментирует с дебютной системой подогрева пола, это может быть один из лучших вариантов для вас.

Несмотря на то, что он доступен в недорогом ассортименте, это также одна из тех моделей, на которые очень полагаются продвинутые любители. В основном это связано с его плотностью тепла и рассеиваемой мощностью. Кроме того, этот комплект даже поставляется с одним армированным 10-футовым холодным выводом, который достаточно прочен, чтобы с легкостью переносить эти мощности.

Вы также оцените систему на 120 В этой системы подогрева пола, которая позволяет прокладывать до 600 футов кабеля на одном термостате. Что еще мы могли пожелать в этом ценовом диапазоне?

Что могло быть лучше?

Это, пожалуй, единственная модель в нашем списке, которая требует больше всего времени для обогрева вашей комнаты по вашему желанию.Фактически, вам нужно около часа, чтобы достичь желаемой комнатной температуры. Вдобавок к этому эта модель оснащена термостатом с 11 программами, что усложняет работу с ней. Это единственные аспекты, которые нас разочаровывают, но в остальном этот продукт имеет отличное соотношение цены и качества.

Плюсы

• Поддерживает высокую плотность рассеивания тепла
• Гарантия 25 лет
• Система теплых полов, 120 В

Минусы

• Для нагрева требуется около часа

Система водяного отопления Руководство покупателя

Системы лучистого теплого пола — это роскошная домашняя особенность и популярная тенденция в новом жилье.Фактически, с течением времени это стало основной необходимостью, которая может помочь вам вести комфортную, чистую и продуманную жизнь. Но для получения правильных результатов важно выбрать продукт, который лучше всего подходит для ваших нужд.

Несомненно, путешествие в поисках идеального для многих становится довольно трудным. Но не о чем беспокоиться. Мы здесь, чтобы помочь вам выбрать идеальный продукт в соответствии с вашими потребностями и насладиться теплом, которого вы заслуживаете, в покое.

В этой связи вот несколько вещей, которые вы должны рассмотреть, прежде чем отправиться в следующий поход по магазинам —

Типы лучистого теплого пола

Если вы новичок в использовании систем лучистого теплого пола, важно понимать, что в первую очередь существует два типа систем излучающего отопления, из которых вы можете сделать свой выбор.Это электрическая и гидронная системы. Вам нужно будет выбрать тот, который больше всего подходит для вашего типа номера.

Теперь, если у вас уже есть водяная система в вашем доме, безусловно, имеет смысл выбрать водяные излучающие обогреватели для пола для вашего дома. Эти системы очень дешевы и просты в установке. Поскольку эти системы обычно не требуют обслуживания, они также могут с легкостью обеспечить годы надежной эксплуатации.

С другой стороны, вы также можете выбрать электрическую систему водяного теплого пола.Но одним из основных недостатков этого типа системы отопления является то, что их установка чрезвычайно дорога. Кроме того, если возникнут проблемы с нагревательными матами, вам придется заняться ремонтом всего пола.

Размер номера

Второй аспект, который необходимо учитывать при установке системы отопления, — это размер помещения. Помните, что эти системы покрывают всю площадь пола для эффективного обогрева помещения. Поэтому всегда разумно приобретать утеплитель, соответствующий размеру напольного покрытия.В случае помещения неправильной формы мы всегда рекомендуем покупать комплект электрического отопления.

Терморегуляторы

Большинство людей склонны игнорировать этот аспект, но важно приобрести систему подогрева пола, которая поставляется с терморегулятором. Большинство современных систем оснащены термостатом, поэтому коврик можно автоматически выключить, если пол или окружающее пространство становятся слишком горячими. Как вариант, мы предлагаем приобрести систему с программируемым термостатом.Это дает возможность устанавливать разные температуры в течение дня или недели, что дает вам полный контроль.

Гарантия

В отличие от любого другого продукта, систему подогрева пола сложно обслуживать. Его нельзя ни счистить, ни разобрать. Вот почему долгая гарантия имеет большое значение. Продукта с гарантией 2–3 года будет недостаточно, и, честно говоря, риск не стоит того. Следовательно, всегда не забывайте покупать продукт с ограниченной пожизненной гарантией или, по крайней мере, с 20-летней гарантией.Все, что ниже этого, будет пустой тратой ваших инвестиций.

Приговор

Это сложный выбор, так как все перечисленные выше варианты имеют свой набор уникальных функций и преимуществ. Мы по-прежнему рекомендовали бы два самых продаваемых бестселлера — HeatWave за его системы с высокими эксплуатационными характеристиками и HeatTech за его доступные продукты. Однако мы склоняемся на сторону отопительных систем Warming Systems. Он самый быстрый в нагревании и имеет общий знак качества.

Но, если вас интересуют нагревательные кабели для обогрева вашей комнаты, разумно рассмотреть Heatwave и SunTouch. Кабели для теплого пола этих двух самых популярных брендов считаются лучшими электрическими кабелями для обогрева пола. Sun-Touch — это технологически ориентированный продукт, который предпочитают технически подкованные пользователи, а кабели HeatWave очень просты в установке.

Теперь вы знаете все, что могли, о системах лучистого теплого пола. Пора покупать себе и держать зимних богов в страхе.Удачных покупок!

Статьи по теме

13 лучших пропановых обогревателей сегодня

11 лучших комплектов для теплового обнаружения утечек

13 лучших тепловизоров прямо сейчас | Справочник покупателя

Системы подъездных путей с подогревом и переносные коврики — сравнение затрат и приложений

9 лжи, в которую вы поверили насчет теплых полов | Разминка

Если вы ищете правду о полах с подогревом, не смотрите дальше! Мы собрали 9 самых распространенных лжи в области теплого пола, которые слышали за 25 лет нашей деятельности, чтобы вы могли ознакомиться с ним.

1.Полы с подогревом дорого

Если вы читаете это, значит, вы продвинулись дальше, чем многие другие. Многие люди не имеют полов с подогревом, потому что им даже в голову не приходит, что они могут себе позволить. Может быть, они испытали это в отеле или в доме друга, но в своем собственном доме? В рамках их бюджета? Ни за что! Подумай еще раз.

Система «теплый пол» прошла долгий путь, и новые системы на рынке эффективны и просты в установке. Стоимость покупки системы и ее установки зависит от размера и масштабов вашего проекта.Водные системы более дороги в приобретении и установке, но обеспечивают более низкие долгосрочные эксплуатационные расходы, тогда как электрические системы имеют конкурентоспособные цены, но полагаются на электричество, которое обычно имеет более высокие эксплуатационные расходы.

Затраты на материалы для электрической системы Warmup DCM-PRO с интеллектуальным Wi-Fi-термостатом в ванной комнате площадью 80 кв. Футов обойдутся примерно в 765 долларов. Затраты на установку будут добавлены вашим установщиком напольного покрытия и обычно составляют 5 долларов за квадратный фут. Размер и масштаб вашего проекта могут повлиять на стоимость установки, как и выбор между водой и электричеством.

Тенденции быстро приходят и уходят. Комфорт от сияющего пола с подогревом гарантирован на всю жизнь и останется стильным. Это 1000 долларов, которые вы вряд ли пожалеете, потратив их на ремонт своей ванной комнаты!

2. Электрические полы с подогревом дороги в эксплуатации

Хотя электричество считается дорогим, системы можно зонировать и программировать таким образом, чтобы они были рентабельными. Хотя электрическая система не может быть правильным выбором для всех: (1) электричество эффективно на 100%, (2) лучистые полы потребляют электричество только в течение ограниченного времени (затем излучают тепло) и (3) электрические системы могут получать питание. с возобновляемыми источниками энергии, такими как солнечные батареи.

Чтобы дать вам представление о стоимости, средняя система для ванной потребляет около 300 Вт, поэтому для некоторых людей это примерно то же самое, что и освещение над зеркалом с пятью лампочками мощностью 60 Вт. В долларах и центах использование этой системы в ванной в течение нескольких часов утром и вечером обходится примерно в 5 долларов в месяц. В более крупном масштабе система целого дома на площади 3000 квадратных футов будет стоить около 150-200 долларов в месяц в зимние месяцы.

3. Полы с подогревом нельзя использовать в качестве основного источника тепла

Хотя верно, что некоторые системы теплого пола могут обеспечивать только дополнительное тепло, это не относится ко всем системам теплого пола.Рассчитав теплопотери, можно спроектировать систему теплого пола, которая обеспечивает достаточно тепла, чтобы быть единственным источником тепла. Благодаря гибким опциям, таким как система DCM-PRO, можно легко изменить тепловую мощность от 11-20 Вт на квадратный фут в зависимости от потребностей в обогреве, варьируя расстояние между кабелями. Warmup также обеспечивает изоляционные слои, которые могут еще больше снизить энергопотребление, но при этом обеспечить достаточно тепла в комнату.

4. Нагревать можно только под плитку

В то время как плитка и бетон являются самыми популярными типами полов для обогрева, теплый пол можно установить под любым полом .

Плитка и бетон популярны из-за того, что для удаления холода требуется тепло, но забавный факт заключается в том, что ковер и плитка на самом деле имеют одинаковую температуру. Ни один из них не холоднее другого, и то же самое верно для любого типа пола! Плитка просто лучший проводник, она быстрее отнимает у нас тепло тела (через наши босые ноги), что создает впечатление, что оно холодное. В доме, отапливаемом до 70F, любой пол будет иметь температуру 70F. Итак, жалоба не на то, что ковер холодный, а в комнате холодно, и система подогрева пола может решить эту проблему под любым типом напольного покрытия. (Узнайте больше на нашем вебинаре по этой теме!)

Умные термостаты, представленные на рынке, такие как 4iE, могут нагреваться в определенных пределах. Предустановленные ограничения существуют для плитки, ковра, винила и ламината. Если у вас установлена ​​максимальная температура теплого пола, указанная производителем напольного покрытия, эту настройку можно настроить в контроллере разогрева.

5. Полы с подогревом только в новых домах

Существует два основных вида напольного отопления: водяное и электрическое.Это правда, что водяные полы с подогревом лучше подходят для новых построек , но электрические полы с подогревом отлично подходят для новостроек или проектов реконструкции, в которых полы заменяются. Думая: «Ни за что! Поднимет высоту этажа! »? Пожалуйста, продолжайте читать.

6. Отопление полов увеличивает высоту пола

Так как напольные обогреватели устанавливаются непосредственно под отделку пола, высота пола может немного повлиять на высоту пола, но во многих случаях это напольное покрытие будет 3/8 дюйма или меньше , так как обогреватель может быть установлен непосредственно внутри слой плиточного клея или укладывается непосредственно в сам черновой пол. Если вы добавляете теплый пол в рамках проекта ремонта, подумайте об установке одной из низкопрофильных электрических систем Warmup , например, StickyMat .

7. Полы с подогревом могут выйти из строя и причинить серьезный ущерб

Хотя не все системы созданы одинаково, на рынке есть варианты, предлагающие удобство, не требующее обслуживания, и пожизненную гарантию. Ключом к обеспечению этой пожизненной гарантии (и отсутствию необходимости ее использовать) является простое следование инструкциям! Редкие сбои кабеля, которые мы наблюдаем, часто связаны с ошибками установки или повреждением продукта на рабочем месте.3 основных ошибок при установке, которые мы видим, легко избежать. Их:

• Отказ проверить кабель до, во время и после установки (см. Наше видео о тестировании)
• Неправильное размещение заводского шва — либо в стене, либо не под полом в тонкослойной плите / выравнивателе (см. Наше замедленное видео по установке с советами)
• Система подключена к неправильному напряжению (см. Наше видео с подключением)

8. В случае выхода из строя кабеля подогрева пола я должен вырвать весь пол.

В тех редких случаях, когда происходит сбой кабеля, Warmup предлагает бесплатные варианты аренды инструмента для обнаружения обрыва до того, как удалит какое-либо напольное покрытие.При таком выходе из строя кабеля можно обнаружить и устранить разрыв с минимальным удалением пола. Зная о системе, находящейся под полом, и необходимые инструменты на месте, Warmup с радостью поможет определить неисправность системы. После обнаружения вам потребуется квалифицированный электрик для выполнения ремонта. У нас есть видео, в которых мы предлагаем ему / ей поддержку, но если вы последовали совету из пункта 7, вы можете вообще этого избежать!

9. Самостоятельно не могу установить теплый пол

Поскольку многие люди считают, что «полы с подогревом, скорее всего, выйдут из строя и нанесут серьезный ущерб», они никогда и за миллион лет не подумают о том, чтобы установить их в своем доме. Подумай еще раз! Некоторые системы теплого пола подходят для самостоятельного использования. Мы видели, как заказчики Warmup использовали свои собственные установки, от крошечных домов до 1600 домов SF, которые выдержали испытание временем. Боитесь, что у вас возникнут вопросы? Мы доступны 24/7, чтобы поддержать вас.

Как работает теплый пол?

Теплый пол с подогревом сохраняет тепло в помещениях, не производит шума и является энергоэффективным. Вы можете обогреть весь дом или дополнить его только одной или двумя комнатами.

Благодаря теплому полу тепло равномерно поднимается снизу, поэтому температура в комнате одинакова сверху вниз — и ваши пальцы никогда не простужаются. Это особенно приятно в ванных комнатах.

Также нет продувки воздухом, как в системах с принудительной подачей воздуха. Это означает, что меньше пыли и аллергенов.

Лучистое напольное отопление дороже, чем обычные системы с принудительной подачей воздуха, но со временем позволяет сэкономить деньги за счет повышения эффективности — отсутствуют каналы для утечки воздуха и потери энергии.

Вы не можете охладить свой дом лучистым теплом, поэтому вам понадобится отдельная система для кондиционирования воздуха в теплую погоду.

Существует два основных типа систем лучистого теплого пола: электрическая и водяная.

Электрический лучистый пол для отопления использует электрические кабели сопротивления для производства тепла. Самый популярный стиль — это кабели, встроенные в тонкие маты, которые можно прокладывать под плиткой, камнем, паркетом или ламинатом.Электрические нагревательные маты подходят для модернизации.

Коврики подключаются к контроллеру термостата, где вы можете выбрать настройки температуры или установить таймер, чтобы полы были теплыми и гостеприимными по утрам. Некоторые типы также сертифицированы как безопасные для использования в душевых.

Электрические излучающие напольные коврики нельзя разрезать так, чтобы они подходили к умывальникам и водостокам — их нужно заказывать у производителя и складывать, как головоломку. Решением является установка полноразмерных матов только на открытых участках с высокой проходимостью.

Некоторые производители делают нагревательные маты, предназначенные для крепления скоб между балками пола, чтобы вы могли добавлять лучистое тепло для пола снизу, не снимая существующий пол. Затем под коврики устанавливается изоляция, чтобы тепло не рассеивалось вниз.

Опытные мастера своими руками справятся с установкой электрических тепловых матов.Стоимость ковриков, разъемов и контроллеров колеблется от 5 до 7 долларов за квадратный фут. Добавьте от 3 до 5 долларов за квадратный фут, если вы предпочитаете нанять профессионала.

Электрические однопроводные установки являются альтернативой матам. У них есть один сплошной изолированный провод, обвивающий металлические зажимы, прикрепленные к черному полу. Это позволяет вам настроить схему обогрева и разместить ее именно там, где вам нужно.

Однопроволочная система предназначена для заделки в строительный раствор с укладкой финишного напольного покрытия над слоем раствора.

Водяные лучистые системы , также называемые жидкостным отоплением, используют нагретую воду, циркулирующую по трубкам из PEX (сшитого полиэтилена). Трубка заделана в строительный раствор или в фанерные панели повышенной толщины под полом, в которых есть предварительно вырезанные каналы для удержания трубки на месте. Метод фанеры нельзя использовать под гвоздями, например, под паркет.

Гидравлические системы присоединяются к водонагревателю, насосу, который циркулирует воду, и термостату для регулирования температуры в помещении.Система закрытая, то есть она не подключается к водонагревателю и системе, которую вы используете каждый день для стирки, приготовления пищи и купания.

Системы водяного отопления также могут использоваться между балками перекрытий под существующими перекрытиями. Это делает их удобными для ремонта, но не рекомендуется для самостоятельной установки. Вы будете платить от 6 до 16 долларов за квадратный фут за профессионально установленную систему.

Теплый пол 101 — Боб Вила

Иллюстрация: Findanyfloor.com

Лучистые полы с подогревом, возможно, являются идеальной системой отопления дома. Он удобный, эффективный, ненавязчивый, тихий и не выдувает пыль и аллергены, как это делают системы принудительного горячего воздуха. Вместо того, чтобы перегревать периметр комнаты в надежде, что теплый воздух пройдет по всему помещению, прежде чем подняться, теплый пол подает тепло снизу. В результате получается более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас.Лучистое тепло похоже на тепло, которое вы чувствуете, когда стоите у окна в холодный солнечный день. Ваше лицо кажется теплым, но солнце не должно нагревать воздух снаружи, чтобы вы так себя чувствовали.

Для справки, полы с подогревом существовали веками, начиная с гипокауста — пола, поднятого на столбах, где тепло могло циркулировать внизу и излучаться через слои плитки и камня — древних турецких и римских бань, до череды Фрэнка Ллойда Райта. — заимствование более современных японских образцов прошлого века.И хотя решение установить лучистое отопление раньше было требованием перед строительством, сегодняшние инновации делают его возможным — и даже пригодным для самостоятельной работы — для модернизации существующих домов.

Типы систем теплого пола

Теплые полы нагреваются либо с помощью электрических кабелей сопротивления, либо горячей воды, протекающей по трубам.

Электрические системы

Системы электрического лучистого отопления обычно являются дополнительными, а не единственным источником тепла для помещения.Кабели, которые часто предварительно прикрепляются к матам для простоты монтажа, прокладываются над черновым полом в слое из тонкозастывающего раствора. Керамическая или каменная плитка — популярные варианты отделки пола. Существуют также излучающие электрические подушки для подогрева пола, которые можно установить под ламинатом и другими плавающими полами, например, из искусственной древесины. Один производитель, Thermosoft, производит подушечки производительностью 31 БТЕ на квадратный фут. Установка проста. Просто раскатайте его, приклейте скотчем, накройте плавающим полом и выполните электрические соединения.Никакого строительного раствора не требуется.

Не хотите поднять существующий пол? Такие компании, как SunTouch, производят электрические излучающие подушки, которые помещаются в ниши для балок под черным полом. Вам, конечно же, понадобится доступ к отсекам из подвала или из подвала. Под ковриками устанавливаются биты из стекловолокна, поэтому большая часть тепла идет вверх, а не вниз.

Фото: manasquanplumber.com

Гидравлические системы

Гидравлические системы лучистого отопления обычно предназначены для обогрева всего дома.Вода нагревается до 100–120 градусов по Фаренгейту с помощью бойлера и циркулирует по трубам под полом. Трубки могут быть установлены несколькими способами: заделаны в бетонную плиту, установлены поверх существующей плиты в цементе, скреплены скобами под черновым полом или установлены внутри каналов специально разработанных панелей черного пола. Над ним можно укладывать любой вид готового напольного покрытия, в том числе полосовой паркет, винил или ковровое покрытие. (Примечание: некоторые установщики могут порекомендовать паркетные полы из инженерной древесины, а не из массивной древесины в домах с высоким уровнем влажности.В противном случае изменения содержания влаги могут привести к образованию чашечек, изгибов или деформации деревянных досок.)

Найдите надежных местных профессионалов для любого домашнего проекта

+

Больше комфорта, более низкие затраты на энергию

Лучистое отопление более комфортно, чем другие системы по целому ряду причин. Прежде всего, становится теплее, потому что тепло доставляется туда, где вы живете, — к полу. Поскольку все поверхности в комнате также нагреваются, нет холодных предметов, которые могли бы отнять у вас тепло и заставить вас чувствовать себя холодно.Кроме того, лучистое тепло не постоянно включается и выключается, из-за чего вам становится слишком жарко в одну минуту и ​​слишком холодно в следующую. Он также не сушит воздух, который, в свою очередь, сушит носовые оболочки. Кроме того, лучистое тепло обеспечивает относительно отсутствие сквозняков. Здесь нет регистров подачи и возврата или радиаторов, зависящих от конвекции, а также меньше утечек воздуха вокруг дверей и окон. Наконец, воздух в доме становится чище, потому что пыль и аллергены с меньшей вероятностью поднимаются воздушными потоками.

Фото: fotosearch.com

Поскольку электрическое отопление стоит дорого, электрические лучистые полы обычно ограничиваются небольшими помещениями, такими как ванная или кухня. Для таких систем рекомендуется использовать программируемые термостаты с ограничениями температуры воздуха и пола для экономии затрат на электроэнергию. Системы водяного излучающего пола позволяют экономить электроэнергию и снижать расходы на топливо, поскольку лучистое тепло ощущается комфортно при более низких температурах воздуха, что позволяет снизить термостат. Дополнительная экономия может быть достигнута, поскольку использование высокоэффективного котла при более низких температурах увеличивает срок его службы. Кроме того, водяное лучистое тепло более эффективно, чем другие системы, потому что для обогрева вашего дома используются относительно низкие температуры воды. Фактически, весь пол представляет собой радиатор, поэтому он не должен быть таким горячим, как обычные радиаторы. Бойлеры могут нагревать воду до более низких температур более эффективно, чем они могут нагревать воду до более высоких температур.

Фото: warmboard.com

Последние инновации

Растущая популярность труб из PEX (сшитого полиэтилена) за последние 15-20 лет сделала излучающие полы более простыми в установке и герметичными.Это было не так с излучающими системами 50-х и 60-х годов, в которых использовались медные трубы, залитые в бетон. Со временем трубы протекли, и системы были заброшены. Вначале PEX тоже не обходился без сбоев. Крошечные количества кислорода могут проникать через футеровку PEX, вызывая коррозию металлических компонентов, таких как чугунные котлы. Новые версии PEX включают кислородный барьер.

Растущая популярность солнечного отопления также побудила строителей и домовладельцев обратить внимание на лучистое отопление полов.Солнечная энергия является хорошим источником тепла для излучающих полов, поскольку солнечные тепловые коллекторы очень эффективны в обеспечении более низких температур воды, необходимых для таких систем.

Упрощенная установка

Установка была упрощена в последние годы с появлением чернового пола, в котором предварительно установлены каналы для труб. Например, Warmboard производит излучающие панели пола 4 x 8 для нового строительства и панели 2 x 4 для реконструкции, которые облицованы алюминиевым листом для равномерного распределения тепла.Панели более дорогие, чем материалы, используемые в некоторых других системах, но они более эффективны и снижают трудозатраты.

Лучистое охлаждение

Единственным минусом лучистого напольного отопления является то, что его не так просто использовать для охлаждения. В обычной системе воздушного отопления те же каналы, по которым горячий воздух через каналы из печи, могут быть использованы для подачи холодного воздуха от центрального кондиционера. Хотя лучистое охлаждение возможно, его установка обычно не рентабельна.Для подачи холодной воды необходимо использовать чиллер или геотермальный тепловой насос. Кроме того, трубки для лучистого охлаждения лучше всего прокладывать под потолком (а не в полу, это лучшее место для обогрева). И хотя системы лучистого охлаждения снижают температуру воздуха, также может потребоваться осушение, чтобы пассажиры чувствовали себя прохладно.

Затраты на системы теплого пола

Для нового строительства, жидкостная система теплого пола, вероятно, будет стоить больше, чем принудительный горячий воздух (воздуховоды и регистры) или гидравлические системы (радиаторы плинтуса).Однако в долгосрочной перспективе это позволит сэкономить деньги за счет более низких настроек термостата и более высокой эффективности. Стоимость модернизации водяных излучающих полов варьируется в зависимости от того, есть ли доступ к черновому полу, а также от того, в какой степени пол и потолки должны быть оторваны и установлены заново. В качестве отправной точки материалы и механическое оборудование для установки водяного лучистого тепла в доме площадью 2000 кв. Футов стоят около 3500 долларов или 1,75 доллара за квадратный фут, по данным компании Radiant Floor. Это исключает источник тепла и предполагает две зоны (1000 кв.футов подвала и 1000 квадратных футов первого этажа). Затраты на рабочую силу зависят от должности и местоположения.

Электрические лучистые полы с подогревом стоят около 6 долларов за квадратный фут на материалы, но зачастую их установка дешевле из-за более низких затрат на рабочую силу. К сожалению, он намного дороже в эксплуатации и поэтому обычно имеет смысл в качестве дополнительного, а не основного источника тепла.

Подходит ли вам лучистое отопление?

Лучистое тепло — простая задача, если вы строите новый дом — также можно модернизировать, чтобы подогнать под полы существующих домов, хотя затраты на установку будут выше. При модернизации трубы присоединяются к нижней стороне чернового пола первого этажа, предполагая, что к нему есть доступ из подвала или из подвала. Если ремонт обширный и готовый пол в любом случае будет заменен, обычно лучше установить трубы над черным полом, где они будут более эффективными, простыми в установке и потребуют меньше труб. Добавление лучистого тепла ко второму и третьему этажам, когда существующие полы должны оставаться на месте, может потребовать снятия потолка в помещениях ниже, чтобы получить доступ к нижней стороне черного пола.

Ваш источник тепла также будет влиять на ваше решение. Если у вас есть эффективный котел, который не слишком старый, его, вероятно, можно использовать для отопления ваших лучистых полов. Если ваш котел пережил лучшие времена, выберите высокоэффективный конденсационный газовый модулирующий котел, который также способен нагревать вашу воду для бытового потребления.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Электрические теплые полы: основы

Системы лучистого теплого пола нагревают комнату с помощью системы труб или проводов, которые проходят под поверхностью пола и мягко излучают тепло вверх в комнату. Такие системы предлагают хороший способ обогрева пристройки к помещению, где сложно расширить существующие воздуховоды HVAC, и они особенно эффективны на поверхностях пола, которые естественно холодные на ощупь, такие как камень, бетон или керамическая плитка. Теплые полы также могут быть хорошим выбором в больших, высоких помещениях, поскольку источник тепла исходит на уровне пола, где отопление наиболее необходимо. И особенно в комнатах, где вы ходите босиком (ярким примером является ванная комната), сияющий пол обеспечивает беспрецедентный комфорт.

Системы теплого пола бывают нескольких стилей, но одним из самых популярных является электрическая система, в которой проволочная сетка или петли отдельных проводов проходят по полу под поверхностью, создавая тепло за счет естественного сопротивления, возникающего при прохождении электричества. металлические провода.

Анатомия системы электрического лучистого теплого пола

Принцип лучистого теплого пола существует уже много столетий. В Древнем Риме, например, многие общественные здания имели систему туннелей под каменными полами, по которым циркулировал воздух, нагретый дровами.В современном электрическом приспособлении тонкие нагревательные кабели, проложенные под поверхностным полом — чаще всего керамической плиткой, — нагревают пол так же, как электрическое одеяло. Обычно они работают от собственной электрической цепи на 15 или 20 ампер, управляемой настенным термостатом. Часто такие системы используются для обеспечения дополнительного тепла и устанавливаются во время проектов реконструкции.

Большинство электрических излучающих полов включают в себя укладку полос электрического покрытия на черный пол, соединенных вместе и подключенных к электрической цепи и термостату линейного напряжения, и закрепленных на месте покрытием из тонкозастывающего раствора.Поверх электрических матов укладывается поверхностное напольное покрытие. В этих матовых системах вы можете обрезать куски по размеру, чтобы они соответствовали неровным поверхностям, хотя, как правило, лучше использовать полноразмерные маты. В идеале коврики покрывают большую часть пола, но можно также ограничить обогрев зонами, по которым вы обычно ходите. В других системах отдельные провода проходят через пол в ванной на расстоянии около 3 дюймов друг от друга и закрепляются тонким слоем клея. Для полов из керамической или каменной плитки электрические маты или провода устанавливаются поверх цементной плиты, на которую затем кладется керамическая плитка.

Плюсы

• Системы электрического лучистого отопления, находящиеся в пределах тепловых масс (например, между цементной плитой и керамической плиткой), могут сохранять тепло в течение длительного времени даже после отключения питания.

• Электрические системы лучистого пола предлагают незаметный способ обогрева пола. При правильной настройке температуры трудно даже обнаружить, что излучаемое тепло работает.

• Эти системы могут помочь снизить общие расходы на отопление — ваши системы отопления, вентиляции и кондиционирования воздуха или обогреватели не должны работать так тяжело, чтобы обогревать комнату.

• Эти системы идеально подходят для использования под естественно холодными поверхностями, такими как керамическая и каменная плитка, или на бетонных плитах.

• Электрические системы легко установить во время реконструкции.

• Излучающие системы в целом более рентабельны, чем другие средства дополнительного электрического отопления, такие как обогреватели.

• Электрические системы являются наиболее удобными для самостоятельного использования из вариантов лучистого пола.

Минусы

• Эти системы сложно установить задним числом, так как напольное покрытие необходимо снимать.Они наиболее практичны во время нового строительства или во время крупных проектов реконструкции.

• Они более эффективны для обогрева поверхности пола «на ощупь», чем для обогрева всей комнаты (хотя можно использовать лучистые полы с подогревом в качестве основного источника тепла).

• При использовании в домашних условиях электрические системы дороже в эксплуатации, чем водяные лучистые обогреватели.

• Оборванные провода застревают между поверхностями пола, и их трудно обнаружить, обрыв или закороченный провод, и еще труднее отремонтировать.

• Излучающий пол с подогревом менее эффективен под ковровым покрытием, твердой древесиной или винилом, поскольку тепло может удерживаться между изолирующим поверхностным слоем и черным полом.

Стоимость

Вы можете рассчитывать заплатить не менее 8 долларов за квадратный фут как минимум за материалы для электрического излучающего пола. Для целей оценки от 10 до 12 долларов за квадратный фут — это безопасная цифра, которую можно использовать только для материалов. В среднем, на профессиональную установку плюс материалы вы планируете потратить около 16 долларов на квадратный фут.

Хотя это зависит от того, где вы находитесь, и от стоимости электричества, вы можете рассчитать эксплуатационные расходы в размере от 0,50 до 1 доллара в день для ванной комнаты размером 8 x 10 футов, если система работает 24 часа в сутки (регулируется термостатом). . При работе 8 часов в день затраты на ту же ванную комнату размером 8 x 10 футов составляют от 0,25 до 0,35 доллара в день.

Альтернативные формы водяного теплого пола

Менее распространенная, но также доступная система водяных полов с водяным охлаждением (горячая вода).В гидравлических системах трубы для воды, нагретой центральным бойлером или водонагревателем, циркулируют под полом. Системы водяного теплого пола чаще используются в новостройках для создания систем отопления всего дома. Затраты на установку значительно выше, чем у других систем центрального отопления, но водяные излучающие системы чрезвычайно эффективны и предлагают гораздо более низкие текущие эксплуатационные расходы — примерно на одну треть по сравнению с системами принудительного воздуха.

Теплый пол — методы установки труб

Существует множество вариантов установки трубок для установки водяного теплого пола.Фактически, это один из самых частых наших вопросов. В зависимости от приложения у вас может быть несколько различных вариантов на выбор. На этой странице описаны многие из наших самых популярных методов установки излучающих трубок, в том числе:

УСТАНОВКА ЛУЧЕВОГО ОТОПЛЕНИЯ БЕТОННОЙ ПЛИТЫ

Установка бетонной плиты — один из самых простых и эффективных способов установки лучистого тепла.Хотя это просто, очень важно делать это правильно. В противном случае у вас может быть система подогрева пола, которая неэффективна, дорогостоящая в эксплуатации и может вообще не работать. Вот несколько общих рекомендаций, которым нужно следовать. Имейте в виду, что эти рекомендации носят общий характер, и вы всегда должны консультироваться с официальным представителем вашего кода для правильной установки.

Подготовка бетонной плиты для теплого пола

Пароизоляция

Поверх уплотненной земли или песка следует установить пароизоляцию.Пластик Visqueen толщиной 6 или 8 мил (полиэтиленовый пластик) всегда был предпочтительным материалом. Исследования показывают, что это может быть неэффективно, как другие варианты. Вам следует проконсультироваться с официальным представителем вашего кодекса о соответствии кодексу. Этот сайт — хороший источник информации о том, почему и как установить пароизоляцию.

Изоляция бетонной плиты

После установки пароизоляции следует изолировать плиту от земли . Предпочтительным материалом является экструдированный или пенополистирол (жесткая голубая или розовая плита).Обычно мы рекомендуем 2 дюйма, но в некоторых штатах сейчас требуется 3 дюйма или R-15.

Некоторые рекомендуют использовать тонкие листы фольги / пузыря или изолирующее одеяло. Эти продукты заявляют о высоком R-значении, но в основном это связано с их отражающими свойствами. Вы теряете отражающие свойства материала, когда заливаете его бетоном. Тогда вы застряли с 1/2 дюйма настоящей изоляции. Это быстрый и простой продукт в установке, но в данном случае быстро и легко определенно не лучший вариант.

Crete-heat — это название продукта, которым пользуются многие наши клиенты.Этот продукт имеет выступы сверху, чтобы удерживать трубку на месте. Все, что вам нужно сделать, это поставить трубку на место, опустить ее между выступами и продолжать движение. Нет необходимости тратить дополнительное время на изгибание и привязку трубы к сетке или арматуре. Crete-heat имеет встроенный пароизоляционный слой и язычок, поэтому он соединяется вместе. Нет необходимости заклеивать швы.

Поскольку большая часть потерь тепла в бетонной плите фактически происходит на внешнем крае, важно, чтобы мы изолировали и там. Вот пара деталей. Первый показывает, что произойдет, если изолировать только боковую кромку. На втором изображен правильный способ изоляции бетонной плиты при ее использовании для теплого пола. Имейте в виду, что некоторые из них будут изолировать боковой край вплоть до основания.

Плита частично утеплена.

Плита полностью изолирована.

Для получения более подробной информации о методах изоляции, пожалуйста, прочтите наше Руководство по проектированию и строительству.

Установка трубопровода теплого пола

Следующим шагом после установки теплоизоляции является прокладка излучающей трубки.Если вы установите изделие Crete-heat, то это будет легко. Просто вставьте трубку в выступы. Если вы использовали традиционный пенопласт, у вас все еще есть несколько вариантов. Некоторые прикрепляют трубку к пене с помощью скоб Pex и специального пистолета, который ускоряет работу. Единственный недостаток заключается в том, что скобы могут быть довольно дорогими.

Другой вариант — прикрепить трубку к проволочной сетке или арматуре с помощью стяжек. Это наиболее распространенный метод, потому что застежки-молнии недороги, и большинство из них готовы пожертвовать немного времени, если это означает, что сэкономит много денег.

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ БЕТОННЫХ ПЛИТ НА ЛУЧШИЙ ПОЛ!

УСТАНОВКА СИСТЕМЫ ЛУЧЕГО ОТОПИТЕЛЯ НАПОЛЬНОГО СКОБЫ

Метод укладки излучающего пола со скобами очень популярен, поскольку до тех пор, пока вы видите балки снизу, вы можете установить излучающее тепло. Этот метод хорошо подходит для нового строительства и модернизации. Фактически, он работает настолько хорошо, что почти полностью заменил тонкие подвесные плиты (см. Ниже).Несмотря на то, что применение slab довольно щадящее, мы считаем, что установка скоб должна быть сделана точно, чтобы она работала должным образом. Следующие методы ДОЛЖНЫ соблюдаться для эффективной и действенной установки скоб:

Установлена ​​алюминиевая теплообменная пластина.

Установка алюминиевых теплоизлучающих пластин:

Их также называют теплообменными пластинами или алюминиевыми пластинами. Исследование, проведенное Университетом штата Канзас несколько лет назад, показало, что системы, использующие теплообменные пластины vs.системы, которые не могут передать , в два раза больше BTU. Важно то, что обычно можно снизить температуру воды и сократить время цикла, что может снизить эксплуатационные расходы.

Компания

Radiantec также провела собственные эксперименты по исследованию пластин, результаты которых можно найти здесь. Наиболее экономичным решением является установка тонких пластин теплообмена в непрерывном перекрытии. Мы обнаружили, что более толстые экструдированные алюминиевые пластины передают примерно на 6% больше тепла, но при более чем удвоенной стоимости.

Сшиваемая излучающая установка, показывающая разницу в покрытых и не покрытых покрытиях областях.

На этом рисунке показаны преимущества полного покрытия алюминиевых пластин теплопередачи по сравнению с их разнесением. Обе зоны находились в одной зоне и работали одинаковое время.

В идеале теплообменные пластины должны располагаться непрерывно, но это не обязательно. Наше общее практическое правило — располагать алюминиевые пластины непрерывно в комнатах с ковровым покрытием, ванных комнатах и ​​в местах с высокими потерями тепла, например, в больших комнатах.Разместите их примерно каждые 8 ​​дюймов во всех остальных областях.

Деталь, показывающая разнесенные пластины.

Алюминиевые теплообменные пластины с непрерывным покрытием.

Установите алюминиевый отражающий барьер: Примерно на 1-2 дюйма ниже излучающих трубок и пластин следует установить алюминиевый отражающий барьер. Это не что иное, как крафт-бумага с алюминиевым покрытием. У него есть волокна, которые проходят через него, поэтому он не рвется и не рвется, но его можно разрезать ножницами.Светоотражающий барьер поставляется в рулоне шириной 50 дюймов и должен быть разрезан так, чтобы он мог поместиться между балками. У нас есть установочное видео, в котором показано, как это сделать. Цель установки световозвращающего барьера — отразить лучистые волны тепла обратно вверх к черному полу. Мы также пытаемся создать небольшой карман мертвого воздуха, который дополнительно помогает уравновесить теплопередачу. Некоторые будут утверждать, что в отражающем барьере нет необходимости, и что он покроется пылью и со временем потеряет свою эффективность.Мы по-прежнему считаем, что это важная деталь, и, поскольку это относительно недорогой , его следует установить.

Фотография алюминиевого световозвращающего барьера, установленного в одном пролете балок для теплого пола.

Обычно после этого устанавливается изоляция

(см. Следующий шаг), поэтому, если вы можете найти фольгированную изоляцию с достаточно высоким R-значением, вы можете отказаться от этого продукта.

Установить изоляцию

Многие люди спрашивают нас, необходимо ли также установить изоляцию под излучающими трубками, теплообменными пластинами и отражающим барьером.Если вы можете сделать это только один раз, потому что потолок будет закончен, то ответ — абсолютно да. Количество изоляции зависит от того, что находится сверху и снизу. Если наверху есть ковровое покрытие или зона с высокими потерями тепла, следует добавить R-19. Если нет, вам, вероятно, сойдет с рук R-13, но R-19 лучше. Тип изоляции не имеет большого значения.

Закрепите изоляционную деталь над ползком.

Если внизу есть неотапливаемый подвал, используйте R-19.Большинство людей не возражают, если они теряют немного тепла в этом сценарии. Если, например, теплопотери вниз полностью тратятся на подвесное пространство, тогда ваш метод изоляции должен быть обширным. Вы должны попытаться получить как минимум R-30. Некоторые изолируют между балками стекловолокном, а затем герметизируют всю нижнюю часть жесткой пеной.

Если потолок не будет закончен, некоторые подождут и посмотрят, как работает система, а затем при необходимости добавят изоляцию.Что может случиться, если не утеплить? Поскольку лучистое тепло распространяется во всех направлениях, тепло также легко уходит вниз. Подвал станет слишком теплым, и вы не получите достаточно тепла в пространство наверху.

Будет ли работать система теплого пола без алюминиевых теплообменных пластин?

Нам часто задают этот вопрос, потому что давайте посмотрим правде в глаза: люди хотят сэкономить. Алюминий стоит дорого. Мы получим это! Radiantec считает себя компанией, занимающейся «энергоэффективностью». Все, что мы делаем и все цитируем, преследует единственную цель — создать максимально энергоэффективную систему.

Мы также придерживаемся принципа «простоты», поэтому мы указываем только те компоненты, которые, по нашему мнению, действительно необходимы. Это, в свою очередь, сэкономит вам деньги каждый день, когда вы эксплуатируете систему отопления. Так что, по нашему мнению, глупо заранее сэкономить немного денег и отказаться от важного элемента, который сэкономит вам деньги навсегда.

Будет ли работать излучающая система без алюминиевых пластин? Лучший ответ — «может быть». Если плиты не используются, то вы полагаетесь на воздух и несколько мест, где трубы соприкасаются с полом, чтобы передавать тепло.Проблема в том, что воздух — это изолятор, а Pex, непосредственно контактирующий с деревом, — плохой проводник. Чтобы компенсировать эту плохую теплопередачу, необходимо значительно повысить температуру воды. В некоторых случаях до 180 градусов по Фаренгейту! Даже тогда, в холодный день, пол может не отводить достаточно тепла для обогрева комнаты, если дом старый и не энергоэффективен.

В новом строительстве с современными хорошо изолированными конструкциями система без плит, скорее всего, будет работать. Но с он не будет работать так хорошо и эффективно, как мог бы. Кроме того, вы не сможете использовать водонагреватель в качестве источника тепла, потому что системе требуется гораздо более теплая вода, чтобы компенсировать плохую теплопередачу. В свою очередь, ваш проект также не может быть отличным кандидатом на использование солнечной системы горячего водоснабжения. Что имеет больше смысла: установить систему, которая может работать при более низких температурах (около 120-130 градусов по Фаренгейту), или исключить компоненты, которые заставляют вас запускать систему при высоких температурах (около 180 градусов по Фаренгейту)? Также легко определить, какая система будет стоить дешевле.

Мы ежедневно получаем звонки от людей с существующими системами (не нашей), которые хотят улучшить производительность. Они жалуются на недостаточное количество тепла в холодные дни и / или высокие затраты на электроэнергию. Мы очень рады, когда они перезвонят позже и будут в восторге от того, насколько хорошо их система работает после установки пластин!

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ КРЕПЛЕНИЯ ИЗЛУЧАЮЩЕГО ПОЛА!

УСТАНОВКА ПОДВЕСНОЙ ПЛИТЫ ИЗЛУЧЕНИЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

В новостройках иногда используется подвесная система теплый пол из панелей.Когда-то это была обычная установка, но теперь мы не видим, чтобы она использовалась так часто. Этот метод предусматривает установку излучающих труб поверх чернового пола. Затем сверху заливается плита толщиной 1 1/2 дюйма. Эта плита обычно представляет собой легкую бетонную смесь или материал на основе гипса, называемый «гипербетон», который, кажется, является наиболее распространенным.

Как правило, это не лучший вариант модернизации, потому что существующие дома не были спроектированы так, чтобы выдерживать дополнительный вес. Даже легкий бетон может весить 12-14 фунтов на квадратный фут при заливке 1 1/2 дюйма.

Изображение подвесной плиты, залитой тонким слоем гипербетона.

Некоторые преимущества подвесной плиты:

• Простая установка трубки по сравнению со скобками.
• Тепловая масса, которая особенно полезна при использовании солнечной горячей воды в качестве источника тепла. Пол может быть встроен в механизм хранения.
• Звукоизоляция.
• Огнестойкость.
• Повышенная тепловая мощность. В приложениях со скреплением мы можем получить около 35 британских тепловых единиц / час / квадратный фут, тогда как подвесные плиты — до 40 британских тепловых единиц / час / квадратный фут.Однако имейте в виду, что средняя потеря тепла в новом доме составляет около 20 британских тепловых единиц / час на квадратный фут, поэтому это преимущество может не применяться для большинства установок.
• Нет необходимости в алюминиевых теплообменных пластинах.
• Равномерная и стабильная температура пола.

Некоторые недостатки подвесной плиты:

• Добавленный вес. Конструкция пола должна быть спроектирована , чтобы выдержать этот дополнительный вес.
• Добавлена ​​высота. Поскольку подвесная плита запланирована с самого начала, проблем нет.У нас были люди, которые постфактум решили, что они хотят сделать подвесную плиту, хотя дополнительные 1 1/2 дюйма не были запланированы.
• Высокая тепловая масса. Хотя это также является преимуществом, этой системе требуется много времени, чтобы реагировать на новые поступления энергии. Также нужно много времени, чтобы остыть в те времена года, когда прохладно утром и тепло днем.
• Стоимость. В зависимости от того, где вы находитесь, такая установка может быть дорогостоящей.

Процесс установки подвесной плиты

Для этой установки стены имеют двойное покрытие, что дает дополнительную высоту в 1 1/2 дюйма.Обычно стены оформляются каркасом, но не гипсокартоном. Это позволяет вам переходить из одной комнаты в другую, просто сделав надрез в стене. Если стены облицованы гипсокартоном, установка трубы может быть более сложной, так как вам придется входить и выходить из дверных проемов. Другой вариант — просверлить отверстие в полу, провести трубу под стеной, а затем снова на другой стороне. Затем некоторые кладут на пол слой пластика. Кажется, есть некоторые споры о том, нужно ли это или нет.Поскольку это не вопрос лучистого теплого пола, мы оставляем это решение на усмотрение подрядчика, выполняющего работы. Пришло время положить трубку и прикрепить ее к полу. Они делают скобы Pex, которые предназначены для крепления Pex к деревянному основанию пола. Обязательно прикрепите трубку к коллектору и проверьте трубку под давлением перед заливкой. Одной из привлекательных особенностей всех коллекторов Radiantec является то, что они поставляются предварительно собранными с присоединенным оборудованием для испытания под давлением. Последний шаг — утеплить между балками. Окончательная установка будет выглядеть примерно так:

График установки подвесной плиты.

Заливка пола Maxxon Therma-floor поверх излучающих труб. Фото любезно предоставлено Maxxon.

ФАНЕРА И ПЛИТЫ УСТАНОВКА ЛУЧЕВОГО НАПОЛЬНОГО ОТОПЛЕНИЯ

Многие задаются вопросом: «Как установить лучистый пол с подогревом, если у меня нет доступа к полу снизу?» Один из способов — использовать готовую систему картона с рифлеными отверстиями, которую вы можете положить и просто положить в нее Pex.Эти продукты обычно имеют слой алюминия на поверхности для оптимальной теплопередачи.

Хотя эти продукты работают очень хорошо, все они имеют один общий недостаток: они слишком дороги для среднего домовладельца, чтобы даже рассматривать их по цене 8-10 долларов за квадратный фут. Эта цена даже не включает в себя сияющий материал.

Ленты фанеры установлены на черный пол.

Radiantec разработал — практическую альтернативу этим дорогостоящим продуктам.Если вы являетесь компетентным мастером своими руками и не против работать с электроинструментом, вы можете установить высокоэффективную систему лучистого теплого пола поверх имеющегося у вас пола за небольшую часть цены по сравнению с производимыми панельными системами.

Установка «фанера и пластины» включает разрезание фанеры 3/4 ″ на полосы шириной 12 ″ и закрепление их на черновом полу. Вы оставите канавку, достаточно широкую для трубки и пластины, примерно 3/4 дюйма.

Перед установкой трубок устанавливается алюминиевая пластина теплопередачи, которая помогает проводить тепло через пол. Теперь можно установить трубы и уложить готовый пол. Если покрытие пола будет мягким, например ковровым или виниловым, следует укладывать тонкий слой дерева (называемый луан). Большинство других твердых полов можно укладывать прямо на трубы и плиты.

No related posts.
