Пользование нивелиром: правильная работа на стройке с оптическим строительным инструментом и рейкой

Содержание

Как пользоваться нивелиром

Геодезический прибор, при помощи которого можно вычислить разницу высот, и посредством горизонтальной линии (луча) между точками, находящимися на разных высотах определить ровность плоскости, носит название «нивелир».

Существует три вида нивелиров: лазерный, оптический и цифровой. Эта статья подробно расскажет о том, как пользоваться каждым видом нивелира.

Виды нивелиров: оптический, лазерный и цифровой

Как пользоваться оптическим нивелиром

В комплект с оптическим нивелиром, кроме самого прибора (нивелира), входит штатив и двусторонняя рейка, с делениями в сантиметрах и миллиметрах с двух сторон.

Для работы с оптическим нивелиром нужно:

  • подобрать правильное место для расположения нивелира и установить штатив. Наиболее верным местом для получения правильных данных будет середина площади, которую нужно измерить. Чтобы горизонт не заваливался клеммы на ножках штатива следует ослабить. Площадку для нивелира поставить на нужную высоту и зафиксировать винтами;
  • на штатив при помощи станового винта крепится нивелир. Инструмент устанавливается горизонтально за счет вращения его подъемных винтов;
  • чтобы сфокусировать прибор, его зрительная труба направляется на рейку. Резкость настраивается путем вращения фокусировочного винта. При помощи окулярного кольца фокусируется сетка нитей;

Для вычисления длины от точки до точки, или проецирования вертикальных/горизонтальных осей здания, следует произвести центрирование. Чтобы это сделать на становый винт вешается отвес, а сам нивелир устанавливается сверху точки. Отвес также должен располагаться над точкой. После установки отвеса, нивелир плавно перемещается вдоль головки штатива и закрепляется в нужной позиции.

  • после того как нивелир будет установлен в нужной позиции, и будут произведены все настройки (центровки, фокусировки) можно начинать проводить проверки и расчеты. Для того чтобы определить уровень превышения, нужно установить рейку нивелира на исходную точку (в геодезии такая точка носит название «репер»). Снять данные со средней сетки нитей, и записать их.
    Перенести рейку на точку, которую нужно измерить, и таким же способом снять и зафиксировать показания. Само превышение вычисляется путем вычитания данных по показаниям двух точек (разница между исходной и измеряемой точками).

Как пользоваться лазерным нивелиром

Перед началом эксплуатации лазерного нивелира его нужно проверить на предмет исправности. Такие нивелиры работают от батареек или аккумуляторов. Если батареи заряжены, то луч будет четко и ярко светить, и свидетельствовать об исправности прибора.

Чтобы сделать качественную разметку лазерным нивелиром стоит придерживаться строгих правил по его расположению:

  • для четкой проекции плоскости и линий, установить нивелир следует в таком месте, чтобы луч не прерывался. Это значит, что на его пути не должно быть никаких предметов, которые будут ему препятствовать и ломать луч;
  • каждая модель нивелира имеет предел дальности для измерения. И если увеличивать дистанцию до объекта, то это даст погрешность. Поэтому важно располагать нивелир с учетом расстояния, предусмотренного характеристиками прибора. Однако для увеличения допустимого расстояния, для нивелиров существуют специальные аксессуары, в виде приемника, которые могут вдвое увеличить площадь измерения.
  • перед включением лазерного луча нивелира, стоит «попросить на выход» маленьких детей и домашних питомцев, а остальных предупредить о проведении работ с лазером. Прямое попадание лазерных лучей в глаза может привести к проблемам со зрением и даже слепоте.

Перед началом замеров и вычислений лазерный нивелир нужно правильно настроить. Разные модели имеют различные параметры, однако есть и общие для всех нивелиров принципы по настройке:

  • для получения точных данных нивелир должен быть установлен на ровной твердой поверхности и хорошо закреплен. Луч от нивелира не должен болтаться и смещаться в разные стороны. Крепления лазерного нивелира предусматривают не только установку на штатив, но и имеют приспособления для прикрепления на стены и даже потолок;
  • лазерная линия и нивелир выравниваются на нужном уровне винтами. Последние модели лазерных нивелиров оснащены функцией самовыравнивания. И в том случае, если нивелир установлен неверно, информируют об этом посредством сигнализации;
  • лазер нивелира настраивается на вертикальную, горизонтальную или обе оси. Все зависит от цели замеров. Однако современные приборы уже оснащены автоматическими настройками и достаточно просто выставить нужный режим — «точка» или «линия»;
  • некоторые модели нивелиров (например ротационный) оснащены функциями по регулировке скорости вращения лазерного луча или размеру параметров угла для выполнения задания для рабочего сектора;
  • при использовании приемника лазерного луча, для вычислений на большой дальности, приемник устанавливается на точке измерения, предварительно прикрепленный к рейке.

Если работа предстоит долгая и нет возможности поддерживать заряд нивелира на должном уровне, то можно экономить расход энергии за счет отключения функций, которые не используются.

В процессе строительства и ремонта лазерный нивелир является незаменимым прибором, который дает возможность качественно и быстро выполнить несколько поставленных задач.

Нивелир может использоваться по разному, в зависимости от преследуемых целей.

Использование лазерного нивелира при работе на полу

Для того, чтобы проверить ровность бетонной стяжки, рейка приставляется к одной из стен помещения, и делается отметка на месте лазерного луча. Эти действия повторяются по остальным стенам. Таким образом, будет понятно наличие или отсутствие перепадов пола.

При отделке пола плиткой, керамогранитом или ламинатом, при помощи лучей лазерного нивелира, можно создать ровную напольную разметку, вместо натягивания ниточных маяков. Чтобы это сделать нивелир устанавливается и фиксируется под наклоном, так, чтобы лучи светили на пол и пересекались между собой под углом в 90 градусов. В этом случае, если четко следовать лучу, напольное покрытие ляжет идеально ровно.

Перпендикулярные линии, на любых (вертикальных и горизонтальных) плоскостях можно проецировать благодаря специальным зажимам. Такие зажимы могут идти в комплекте с нивелиром, а могут приобретаться как дополнительный аксессуар.

Использование лазерного нивелира для работ на стене

При помощи нивелира можно проверить ровность стен. С этой целью луч проводится по длине всей вертикали стены, рейкой фиксируются данные, вычисляются отклонения.

Как и в случае с напольным покрытием, при участии нивелира можно сделать отделку стен плиткой, мозаикой или просто приклеить обои. Для укладки плитки лазерным лучом нужно создать пересекающиеся под прямым углом линии -проекции, а для обоев достаточно будет одной вертикальной линии.

Как правило, для ровной отделки стен достаточно выложить (наклеить) только один ряд (полотно) в качестве ориентира, и по нему продолжать отделку, время от времени проверяя ровность нивелиром.

В настоящее время современный лазерный нивелир заменяет очень многие строительно-канцелярские принадлежности: линейки, рулетки, карандаши и прочее. Отбить уровень, без нанесения следов на поверхность, можно при помощи лазерного луча нивелира.

Благодаря направлению лучей на плоскость, можно быстро решить любую бытовую задачу по наклейке карнизов, установке мебели и бытовой техники.

Как пользоваться цифровым нивелиром. Видео урок

Как правильно пользоваться нивелиром | BestAdvisor

Последнее обновление июль 9, 2019

X

This site is a free online resource that strives to offer helpful content and comparison features to its visitors. Please be advised that the operator of this site accepts advertising compensation from certain companies that appear on the site, and such compensation impacts the location and order in which the companies (and/or their products) are presented, and in some cases may also impact the scoring that is assigned to them. The scoring that appears on this site is determined by the site operator in its sole discretion, and should NOT be relied upon for accuracy purposes. In fact, Company/product listings on this page DO NOT imply endorsement by the site operator. Except as expressly set forth in our Terms of Use, all representations and warranties regarding the information presented on this page are disclaimed.

The information which appears on this site is subject to change at any time. More info

Нивелир — это прибор, с помощью которого можно всего за пару секунд определить разность высот, измерить расстояние между точками и нанести разметку на поверхность, избегая неровностей. Пользоваться нивелиром достаточно просто, но некоторые особенности работы с данным прибором все же необходимо усвоить. Кстати, самые популярные и практичные на сегодняшний день модели есть в нашем обзоре нивелиров.

Принцип работы нивелира


По принципу действия нивелиры делятся на оптические и лазерные. Первый вариант работает с помощью призмы и предназначен для выявления разности высот на местности.

Лазерные нивелиры могут похвастать намного большими возможностями. Эта измерительная техника при помощи точного проецирования лазерного луча позволяет быстро выстроить разметку. При этом проецируются и горизонтальные, и вертикальные линии, или даже сразу обе одновременно (диагональные). Кстати, последний режим особенно актуален для строительных задач, связанных с определением идеального прямого угла.

Как пользоваться оптическим нивелиром


Оптический нивелир — очень популярный геодезический прибор, особенно среди профессионалов, которые работают на больших строительных площадках. Так, оптические нивелиры незаменимы при прокладке коммуникационных линий, при составлении планов местности для дальнейшего возведения мостов, зданий, эстакад и других конструкций с внушительными габаритами.

Конструкция оптического нивелира довольно проста. Прибор состоит из зрительной трубы, цилиндрического уровня и специального механизма, который осуществляет непосредственно позиционирование и калибровку. Оптические нивелиры обязательно используются в комплексе с подставкой (штатив, тренога) и рейкой с отметками (как правило, с одной стороны в сантиметрах, с другой — в миллиметрах). Работа с нивелиром выполняется по парам: один измеряет и записывает показания, второй держит рейку.

Настройка оптического уровня


Настройка оптического нивелира не отнимет у вас слишком много времени, главное действовать четко и уверенно:

  • устанавливаем треногу: определяемся с необходимой длиной опор и фиксируем их зажимами.
  • ставим нивелир на штатив и крепим его винтом.
  • теперь самое трудоемкое — нужно отрегулировать положение нивелира до четкого горизонтального. Делается это вращением трех подъемных винтов. Так, поворачивая сначала одновременно два винта, вы начнете смещать пузырек цилиндрического уровня, а третьим винтом уже подгоните его до центра. По итогу пузырек воздуха должен оказаться в так называемой точке “нуль-пункт”.

Всё, настройка нивелира завершена, теперь нужно навести резкость оптической трубы. На этом этапе перед вами стоит две задачи: фокусировка и центрирование:

  • чтобы навести фокус, нужно направить зрительную трубу на измерительную рейку, затем поворотами винта добиться четкости картинки. А настройка линий визирования осуществляется окулярным кольцом.
  • для центровки нивелира необходимо установить его над точкой и повесить на винт отвес. Теперь нужно двигать нивелир на штативе так, чтобы отвес стал на уровне точки. Закрепляем. Данная манипуляция предназначена непосредственно уже для точного измерения дистанции между точками.

Как пользоваться лазерным нивелиром


Лазерные нивелиры намного компактнее оптических и пользоваться ими можно в одиночку. Более того, задание, на выполнение которого с оптическим прибором ушло бы порядка получаса, вместе с лазерным нивелиром будет проделано раза в 2 быстрее.

Стоит отметить, что лазерные нивелиры делятся на подвиды, а именно — линейные и ротационные. Первые предназначены для нанесения статической линии на плоскости с помощью призмы. Их дальность действия составляет, как правило, до 100 метров. А вторые — формируют замкнутую линию вращением луча, за счет чего образуется плоскость. Дальность действия ротационных нивелиров составляет несколько сотен метров.

Настройка лазерного уровня


Настроить нивелир довольно просто. Единственное, перед перед тем, как приступить к работе, рекомендуем не забывать отключать неиспользуемые вами в данный момент опции прибора. Так, вы сэкономите заряд аккумулятора и, соответственно, продлите работоспособность устройства. Остановимся на особенностях настройки лазерного нивелира подробнее:

  • получить точные результаты измерений можно только в том случае, если нивелир будет размещен на идеально ровной поверхности. Некоторые модели лазерных нивелиров могут крепиться к потолку или к стене. В данном случае необходимо будет следить за устойчивостью его положения.
  • переходим к выравниванию нивелира по горизонтали. Делается это, как и в случае с оптическими моделями, вращением винтов. Очень хорошо, если у вашего нивелира есть опция самовыравнивания. Так, компенсатор не позволит разместить прибор неправильно, и прибор предупредит вас об ошибке звуковым сигналом.
  • теперь настраиваем резкость вертикальной или горизонтальной оси (в зависимости от поставленной задачи).
  • в ротационных нивелирах еще можно отрегулировать скорость оборотов лазерного луча, а также задать размер угла для определения конфигурации рабочего сектора.
  • нивелир можно доукомплектовать приемником лазерного луча, если перед вами стоит цель измерить дальние расстояния. Он крепится на рейку или на сантиметр, смотря чем вы пользуетесь.

Как пользоваться нивелиром при выравнивании стен


Выравнивание и дальнейшая проверка ровности стен — очень важные этапы во время проведения ремонтных работ в доме. В особенности это востребовано в старых зданиях, где кривые стены с ямами и буграми — это норма. Для выполнения любых работ внутри помещений целесообразнее всего использовать лазерный нивелир. Точное проецирование лазерного луча на стены помогает без труда справляться с бесчисленными множеством бытовых задач, среди которых выделяется не только выравнивание стен, но и поклейка обоев, укладка плитки, установка техники, подвешивание всевозможных полок и карнизов.

Для качественного оштукатуривания стен, разместите прибор вдоль поверхности и направьте лазерный луч прямо. Далее, чтобы выявить степень неровностей на расстоянии от лазерной плоскости до стены, необходимо вооружиться линейкой. Поставьте ее перпендикулярно к лучу и смотрите на измерительную шкалу. Чем глубже вмятины, тем больше штукатурки придется взять для их устранения.

По итогу обязательно необходимо будет оценить качество проделанной работы. Оценка ровности также очень быстро, а, главное, с точностью до миллиметра, осуществляется лазерным нивелиром. Для этого прибор нужно установить к стене под углом 45 градусов и включить лазерный луч. Линия луча будет выстроена прямо только исключительно на идеально ровной стене. Если присутствует вмятина, луч будет отклонен по вертикали от прибора, а если на стене остался бугор — по направлению к прибору.

Как пользоваться нивелиром при работе с полом


Лазерный нивелир будет незаменим и в том случае, если перед вами стоит задача возвести фундамент и проверить его ровность. Делается это проецированием вертикали. Причем этап проецирования должен предшествовать сооружению каркаса, в который, собственно и будет залит фундамент. Это позволит значительно упростить фронт дальнейших работ. Но, даже если опора уже была возведена, определить и откорректировать ровность все равно можно. Для этого необходимо:

  • настроить лазерный уровень.
  • вооружиться рейкой (или просто ровной палкой) для нанесения отметок.
  • замерить один угол фундамента, отметив его величину насечкой на рейке.
  • замерить все остальные углы, не забыв про отметки.
  • оценить прямолинейность, учитывая, что показатели отклонений не должны быть более, чем 3 см.

В заключение


Подводя итог, можно абсолютно точно утверждать, что с нивелиром ремонт и строительство любых объектов станут намного проще. Но, прежде чем отправляться за покупкой данного аппарата, нужно определиться с целями, для которых вы будете его использовать. В первую очередь следует обозначить область применения: будь то проектирование крупных объектов, строительные работы, домашнее использование, ведь у каждого прибора свои характеристики, от которых и будет зависеть качество выполнения поставленных задач.



Более того, для повышения качества выполнения различных работ, нивелиры можно доукомплектовать не только измерительной рейкой, но и другими инструментами — мишенью (для максимальной точности замеров, в особенности пригодится при работах на больших площадях), приемником лазерного луча (увеличивает дальность луча практически в два раза, а также делает световой поток максимально отчетливым, в т.ч. на фоне слепящего солнца) и проч.

В любом случае, какую бы модель вы не выбрали, одно можно утверждать точно: один раз воспользовавшись нивелиром, вы уже никогда больше не захотите возвращаться к строительным уровням, отвесам и угольникам.


Как пользоваться уровнем, включая типы уровней

Уровень является жизненно важной частью любого набора инструментов, но существует множество различных типов. Мы объясняем, как использовать уровень и различные типы спиртовых уровней, которые обычно используются в проектах строительства и благоустройства дома, и как вы можете использовать их наиболее эффективно. Мы дадим вам советы по использованию всех типов пузырьковых уровней, включая ящиковые уровни, уровни лесов и торпедные уровни. Мы также покажем вам, как проверить точность вашего уровня, чтобы вы могли быть полностью уверены, что он дает вам точный уровень.

Установка уровня (или вертикальности) является важной частью любого строительного проекта, а также многих проектов по благоустройству дома. Уровень — один из самых полезных и важных инструментов в любом наборе инструментов. Цель этого проекта — объяснить, какой тип уровня следует использовать для разных типов работ и как эффективно использовать уровень.

Что такое уровень?

Ряд различных типов уровней производства Stabila

Согласно Британской энциклопедии уровнем считается:

приспособление для установления горизонтальной плоскости.

Это четкое определение как и любое; лаконично и правильно. Большинство уровней также можно использовать для поиска вертикальной плоскости, как правило, точно так же, как и для поиска горизонтальной плоскости. Существует множество различных типов уровней, которые используются в различных обстоятельствах, одним из которых является ватерпас. Сейчас мы рассмотрим основные типы.

Различные типы уровней, используемые в строительстве и самодельных работах

Вообще говоря, существует 4 типа или группы уровней, которые обычно используются в строительных проектах, хотя в этом проекте мы сосредоточимся только на спиртовом уровне, это стоит быстро упоминание других типов, прежде чем мы начнем:

Духовные (или пузырьковые) уровни

Ниже мы более подробно объясним различные типы уровней, а также способы их использования.

Пузырек в спиртовом уровне показывает, когда он выровнен – изображение предоставлено Википедией горизонтальная плоскость. Более дорогие и сложные устройства также будут показывать вертикальную плоскость, что может быть очень полезно.

Мы не будем рассматривать их здесь, так как у нас есть отличный проект по использованию лазерных уровней, который вам следует прочитать.

Использование лазерного уровня

Оптические уровни

Это инструменты, которые обычно используются геодезистами и строителями на крупных строительных площадках, где необходимо установить плоскость уровня на большом расстоянии, например, по всей строительной площадке.

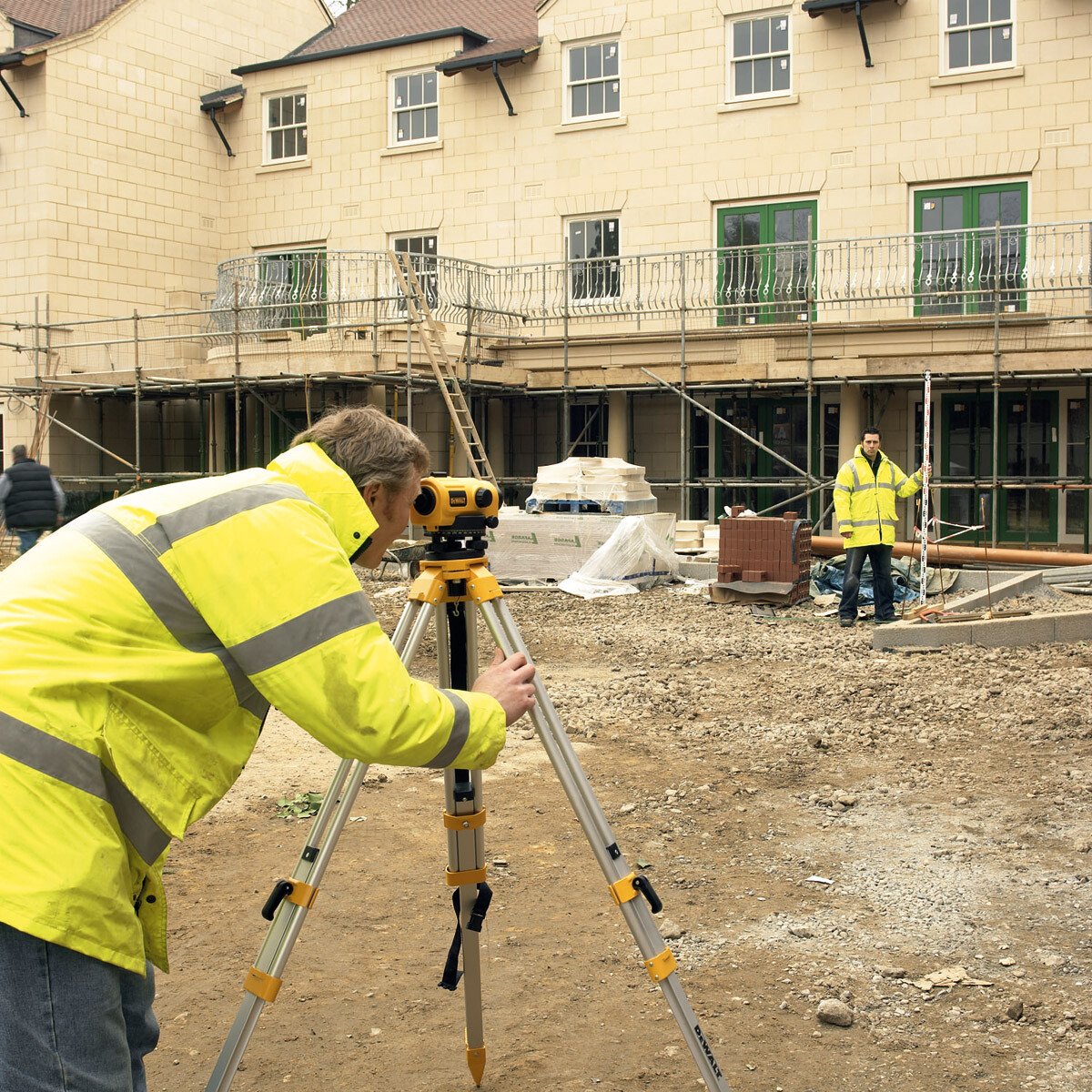

Использование оптического уровня на строительной площадке

При использовании оптического уровня плоскость уровня создается с помощью пузырька во флаконе, а затем с помощью линзы она переносится на строительную площадку.

Уровни воды

Это одно из самых простых и элегантных решений для переноса уровней из одного места в другое, однако они не установят плоскость уровня. Мы объясняем, как это сделать, и даже делаем свои собственные в нашем проекте про уровни воды.

Как работает уровень воды, чтобы найти уровень

Как работает спиртовой или пузырьковый уровень?

Небольшая стеклянная трубка или пузырек со спиртом, внутри которого запаян маленький пузырек. Верх флакона или трубки слегка изогнут, так что, когда плоская поверхность под флаконом или уровнем будет абсолютно горизонтальной, пузырек остановится точно посередине трубки или флакона. Обычно это отмечено направляющими линиями, чтобы их было легче увидеть.

Пузырьковые уровни используют пузырек в спиртовом растворе для отображения уровня

Круглые пузырьковые уровни работают по тому же принципу, что и линейные пузырьковые уровни

Точность уровня определяется тем, насколько изогнута верхняя часть флакона или стеклянной трубки. Чем он «площе», тем он чувствительнее и, следовательно, точнее (в умелых руках).

Пробирка с трубкой может показывать уровень в одной плоскости, но ее легче использовать и она более точна при использовании вручную. Различные самолеты нужно будет проверять отдельно; по ширине, затем вдоль и, в идеале, по диагонали, чтобы получить полностью горизонтальную поверхность. (Для этого часто используется уровень перекрестной проверки — см. типы уровней ниже).

Использование уровня в 2-х плоскостях для получения горизонтальной поверхности – чем больше проверок, тем лучше!

С помощью круглого пузырькового пузырька вы можете получить уровень во всех плоскостях за один раз, хотя они могут быть более сложными в использовании без прочного основания и механизма точной регулировки, поэтому они чаще всего используются для нивелирования устройств, которые иметь подставку для штатива или аналогичную подставку.

Как пользоваться спиртовым уровнем

Это быстрый пошаговый процесс использования спиртового уровня:

  1. Поместите уровень на поверхность, где вы хотите найти уровень. В идеале он должен быть гладким и плоским, чтобы уровень можно было надежно удерживать на нем, не двигаясь и не шатаясь.
  2. Перемещайте уровень, пока пузырек во флаконе или трубке не окажется точно посередине направляющих линий. В зависимости от уровня, которого вы пытаетесь достичь, это может означать перемещение самого уровня, скажем, у стены, если вы следите за тем, чтобы изображения или розетки находились на одном уровне, или перемещение объекта на уровне, чтобы он стал горизонтальным, например брусчатка для патио или, возможно, полка

    Убедитесь, что пузырек расположен по центру между направляющими линиями

  3. Снова проверьте пузырек, прежде чем отмечать уровень, если необходимо Уровень

    Таким же образом спиртовой уровень можно использовать для измерения истинных вертикальных поверхностей, или того, что в торговле называют отвесом.

    Использование спиртового уровня для нахождения вертикального уровня

    Используется тот же процесс, однако уровень должен иметь вертикальную ячейку, которая будет показывать уровень перпендикуляра.

    Измерение сливы с помощью спиртового уровня

    Измерение наклона с помощью спиртового уровня

    Во многих случаях вам нужно, чтобы поверхность выглядела ровной, но на самом деле она находилась под небольшим уклоном. Это может быть при укладке патио, чтобы обеспечить сток воды, или при небольшом уклоне стяжки.

    В этом случае вместо того, чтобы следить за тем, чтобы пузырек находился точно в центре флакона, между направляющими линиями, пузырек должен быть немного смещен от центра. Здесь полезно, если у вас есть флакон с несколькими направляющими, чтобы вы могли убедиться, что пузырек находится в одном и том же месте на всей вашей (слегка отклоненной) горизонтальной поверхности.

    После того, как вы установили угол наклона, который вам нужен, можно перенести его с помощью спиртового уровня, чтобы убедиться, что вы постоянно придерживаетесь этого уклона.

    Направляющие кольца на пузырьке спиртового уровня показывают угол отклонения от горизонтали

    СОВЕТ: Старый трюк строителей для получения правильного уровня заключается в том, чтобы поместить основание спиртового уровня на правильный уровень, после чего вы можете нарисуйте фломастером верхнюю часть флакона там, где пузырек останавливается. Теперь, когда вы работаете по всей поверхности, вы можете убедиться, что уровень находится в одной и той же точке, поэтому пузырек останавливается на отметке фломастером. Не забудьте стереть следы, когда закончите.

    Некоторые спиртовые уровни поставляются с пузырьком 45° или даже с регулируемым пузырьком. Их можно использовать таким же образом для установки угла, будь то 45° или другой угол, установленный в регулируемом пузырьке; вам нужно переместить спиртовой уровень, пока пузырек не окажется в центре флакона. В этот момент уровень находится под нужным углом.

    Регулируемый пузырек в коробчатом уровне

    Как проверить точность спиртового уровня

    Когда вы хотите создать уровень, будь то горизонтальный или вертикальный, вы должны быть уверены, что используемый спиртовой уровень точный. Процесс проверки точности уровня очень прост; фактически вы проверяете уровень в двух направлениях, чтобы увидеть, есть ли разница — размер разницы является мерой неточности, так как в идеале он должен быть одинаковым в обоих направлениях.

    Этот процесс подходит для всех типов спиртовых уровней, но вам нужно будет проверять каждую пробирку или пробирку по отдельности. Вот шаги для проверки точности вашего спиртового уровня:

    1. Поместите спиртовой уровень на плоскую поверхность настолько близко к уровню, насколько вам будет удобно
    2. Отметьте на поверхности конец уровня и сторону уровень

      Отметьте конец уровня и сбоку

    3. Проверьте положение пузыря – и точно запомните, где он находится
    4. Поверните спиртовой уровень на 180° и поместите его напротив сделанных вами отметок, чтобы он находился точно в том же положении, но только в перевернутом положении

      Поверните уровень

    5. Проверьте положение пузырька имеет более одного) — он должен находиться точно в том же положении, что и при первой проверке относительно уровня. Любая разница является степенью неточности с этой пробиркой на спиртовом уровне

      Переместите спиртовой уровень по отметкам и проверьте положение пузырька

    Вы можете точно так же использовать этот же процесс для пузырьков, используемых для измерения вертикальных поверхностей, только приложив уровень к вертикальной поверхности.

    Стоит дважды проверить свои измерения, чтобы быть уверенным в точности.

    Поскольку это очень простой тест, мы рекомендуем проводить регулярные проверки, обязательно делайте это перед покупкой или если вы уронили или думаете, что могли повредить его. Мы проверяем свой уровень, прежде чем приступить к работе, особенно если мы знаем, что это та работа, в которой мы должны быть очень точными.

    Важные особенности уровней Spirit

    Прежде чем мы перейдем к различным типам уровней, следует обратить внимание на некоторые важные особенности, которые являются общими для всех, так как, по сути, пузырь — это часть, которую используют все эти типы уровней. их работа.

    Если вы покупаете уровень, обратите внимание на следующие характеристики:

    Точность

    Все уровни должны иметь допуск по точности, который будет опубликован для проверки перед покупкой. Обычно это указывается как «+ или – 0,X мм на метр», поэтому вы можете быть уверены, что получите требуемую точность

    Размер пузыря

    Чем больше пузырь, тем лучше, так как его легче увидеть. Проблема в том, что размер пузырька определяется свойствами жидкости, которая будет расширяться и сжиматься при нагревании и охлаждении, что влияет на размер пузырька. Пузырь всегда должен оставаться внутри линий чтения.

    Торговая тема будет посвящена уверенному расширению жидкостей и гарантированным рабочим температурам. Чем они лучше, тем точнее, но дороже будет уровень.

    Цвет жидкости

    В настоящее время на большинстве уровней жидкость окрашена, чтобы было легче увидеть пузырек. Цвет у жидкости со временем и на солнце потускнеет, но сколько времени это займет, это показатель качества, но, конечно же, вы не можете сказать об этом заранее, кроме как по гарантии – и, может быть, по цене!

    Линии для чтения

    Это линии, вставленные в пробирку или флакон, или в некоторых случаях окрашенные. Они должны быть четкими и легко видимыми, не влияя на движение пузыря.

    Защита

    Флакон или трубка на самом деле довольно хрупкие и поэтому нуждаются в защите, однако уровень может упасть и иметь срок службы от касания, особенно если они находятся на строительной площадке. Концы должны быть из прочной резины или аналогичного материала, чтобы уменьшить удары, а конструкция должна быть прочной, но легкой. При покупке спиртового уровня ищите противоударные флаконы и заглушки.

    Конструкция

    В зависимости от того, где вы будете использовать спиртовой уровень, вам понадобится самый прочный корпус, который вы можете получить, но который не повредит материалы, с которыми вы работаете.

    Строители будут использовать прочные алюминиевые уровни, однако, если вы работаете с более деликатными материалами, такими как рабочая поверхность, вы можете рассмотреть более мягкий корпус, сделанный из чего-то вроде пластика.

    Для обеспечения точности некоторые алюминиевые уровни будут иметь одну или несколько фрезерованных поверхностей, которые представляют собой прецизионно обработанные поверхности, обеспечивающие абсолютно плоскую и горизонтальную поверхность.

    Использование и захват

    Чтобы получить точные показания, необходимо уметь удерживать спиртовой уровень на месте, поэтому удобно держать его за руку, особенно на длинных уровнях.

    V-образная канавка

    Это функция, которая есть у некоторых уровней, и представляет собой канавку на поверхности уровня, предназначенную для прилегания к трубам кабелепровода, чтобы вы могли убедиться, что они установлены горизонтально или перпендикулярно.

    Магнитный

    Некоторые уровни имеют внутри корпуса магниты, чтобы их можно было «приклеивать» к металлическим трубам, опорам лесов или другим металлическим поверхностям. Это означает, что их можно использовать «свободными руками».

    Общие типы духа Уровень

    Ватерпасы бывают разных типов. Чтобы сделать вещи еще более запутанными, они также имеют разные названия, часто в зависимости от того, для кого или для чего они используются, а иногда и от того, как они сконструированы.

    Вот наиболее распространенные типы спиртовых уровней, с которыми вы, вероятно, столкнетесь:

    Плотники, строители или длинные уровни

    1. двутавровые уровни: в конце. Их также называют балочными уровнями (потому что в поперечном сечении они похожи на балку). Они используются так же, как и ящики, но, как правило, являются менее прочной и экономичной альтернативой. Ознакомьтесь с нашим ассортиментом балочных уровней здесь.

      Уровень балки или двутавровой балки – Просмотрите здесь сейчас.

    2. Коробчатые балочные уровни; , также известный как Box Level или Box Section, потому что рама представляет собой прямоугольник прямоугольной формы. Лучшие из них не полые, а покрыты акрилом (или подобным), чтобы сделать их более прочными. Они прочнее двутавровых, но обычно тяжелее. См. больше уровней коробки здесь.

      Уровень секции коробки – покупайте прямо сейчас!

    Уровни для инструментов

    1. Торпедные уровни: Это спиртовые уровни, которые идеально подходят для хранения в ящике для инструментов. Они немного больше, чем карманные, от 6 до 12 дюймов (15-30 см) и обычно с 3 флаконами. Они являются универсальными, универсальными в мире уровней, предназначенными для использования в ограниченном пространстве

      Это типичный торпедный уровень. Подробнее здесь.

    2. Уровень эшафота: Специальный вариант уровня торпеды — уровень эшафота. Как следует из названия, он идеально подходит для использования при возведении строительных лесов, а также для сантехников и других специалистов, работающих с трубами или металлическими поверхностями. У них есть магниты, чтобы «приклеиваться» к трубам. Иногда называется лодочным уровнем.

      Уровень подмости производства Faithfull Доступен в нашем интернет-магазине

    3. Карманные уровни; , как следует из названия, это небольшие ватерпасы, предназначенные для быстрого использования, часто поставляемые с креплением на поясной клипсе, которые можно положить в карман. В идеале они должны иметь магниты и V-образную канавку для использования с трубами и металлическими поверхностями.

      Посмотреть наши карманные уровни можно здесь.

      Магнитный горизонтальный/вертикальный карманный уровень Stanley

    Специализированные спиртовые уровни

    1. Линейные уровни; , также называемый String Level, представляет собой один флакон с крючком, чтобы его можно было повесить на веревке. Они предназначены для нивелирования на больших расстояниях, и этот метод использовался до изобретения лазерных уровней. С помощью обученной нити, завязанной между двумя точками (чтобы не было провисания линии), когда концы лески передвигаются так, чтобы пузырек находился посередине направляющих линий, то два конца (и вся леска ) находятся на одном уровне. Линейный уровень можно повесить на любой конец лески, в зависимости от того, что удобнее, при условии, что леска натянута. Они идеально подходят для получения уровня для укладки брусчатки или для выравнивания грунта

      Строковый уровень зацепился за линию. Получите его здесь.

    2. Уровни перекрестной проверки; Также известные как 2D-уровни или уровни под прямым углом, это уровни карманного размера с двумя пузырьками, расположенными под прямым углом друг к другу, чтобы вы могли проверять уровень в двух плоскостях одновременно.

    3. Круглые уровни; Их иногда называют уровнями поверхности, поскольку они полезны для обеспечения ровности поверхности. Чаще всего их можно найти на устройствах, которые необходимо выровнять, таких как штатив для инструмента или камеры

      Круглый уровень с разметкой 2, 4 и 6 градусов

    4. Столбчатые уровни; Это специальный уровень, разработанный специально для проверки вертикальности стоек во всех направлениях. Оберните две стороны стойки, чтобы измерить уровень в обеих горизонтальных плоскостях. Большинство из них будут иметь третью пробирку, чтобы их можно было использовать для обеспечения горизонтальности горизонтальных рельсов, балок или других деревянных конструкций и т. д.

      Использование уровня стойки – купите его здесь

    5. Угловые уровни; это уровни, которые предназначены для использования под углом к ​​горизонтали. У них есть регулируемый пузырь, так что вы можете установить нужный угол

      Устройство Angle или уровень Angle — можно приобрести в нашем интернет-магазине

    Самодельные уровни

    Если у вас нет под рукой спиртового уровня или вы хотите сделать его самостоятельно, это не так уж и сложно. В самом простом случае можно положить на ровную поверхность шарик или подшипник, и он покатится по любому склону; когда он не скатывается, поверхность ровная.

    Как сделать Водный Уровень мы описываем в отдельном проекте, и это очень полезный способ переноса уровней. (Не волнуйтесь, вы можете купить его здесь, если хотите).

    Вода всегда находит уровень, поэтому вы знаете, что поверхность стоячей воды будет ровной. Вы можете использовать этот факт, чтобы найти уровень, используя стакан воды.

    Спиртовые уровни являются жизненно важной частью любого набора инструментов, но важно знать, как их использовать и какой тип уровня вам следует использовать. Надеемся, что этот проект вселил в вас уверенность в том, что вы получите правильные спиртовые уровни для ваших нужд.

    Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

    8 типов уровней и их использование



    У каждого подрядчика и строителя есть несколько инструментов, которые обязательно должны быть в их арсенале. Одним из таких инструментов является уровень.

    Хороший уровень поможет убедиться, что все, что вы строите, верно и отвесно. Больше никаких наклонных полок или палуб. С уровнем вы можете быть уверены, что то, что вы ставите, прямоугольное.

    На рынке представлено несколько различных типов уровней, и хотя некоторые из них достаточно универсальны, чтобы их можно было использовать во многих случаях, другие могут иметь более конкретное применение. Узнайте о самых популярных типах уровней и о том, когда их использовать, чтобы все ваши проекты выполнялись правильно.

    1. Уровни коробчатой ​​балки



    Источник

    Наиболее распространенным и универсальным стилем является уровень коробчатого сечения, который иногда называют коробчатым уровнем. Коробчатые уровни изготавливаются из прямоугольной или коробчатой ​​рамы. Обычно это штампованный металл, обычно алюминий.

    Они часто имеют ручки для удобства обращения и обычно имеют один или несколько пузырьков для снятия показаний. В Северной Америке нивелиры коробчатого сечения обычно имеют фрезерованную измерительную кромку, которая касается измеряемой поверхности.

    Некоторые коробчатые нивелиры также можно использовать для вертикального измерения. Это делает их очень универсальным инструментом для измерения плоской поверхности, будь то вертикальная или горизонтальная.

    Любой уровень, имеющий такую ​​форму, будет считаться балочным коробчатым, независимо от материала, из которого он изготовлен. Деревянные уровни и другие материалы, такие как углеродное волокно, составляют очень небольшой процент уровней, продаваемых в Северной Америке.



    1. Магнитные нивелиры



    Источник

    Добавление магнитов на уровень — отличная функция, если этого требуют ваши материалы. Каменщику или плотнику по деревянным каркасам магниты не пригодятся. С другой стороны, профессиональный плотник, скорее всего, возьмет с собой множество магнитных уровней.

    Магнитный балочный уровень надежно удерживается на магнитной поверхности. Если вам нужно быстрое чтение с магнитной поверхности без помощи рук, независимо от того, нужно ли вам проверить, находится ли объект вертикально или горизонтально, этот инструмент может помочь. Обычно они также доступны в цифровой форме, если вам нужны более точные измерения.



    1. Уровни цифровых ящиков

    Источник



    Цифровые нивелиры имеют тот же корпус и конструкцию, что и коробочные нивелиры, но в дополнение к пузырьку, из которого можно считывать показания, они также обеспечивают цифровое считывание, которое дает измерение с точностью до четвертого знака после запятой. Если вам нужно очень точное измерение или у вас есть трудности с чтением пузырькового пузырька спиртового уровня, вам нужен цифровой коробочный уровень.



    1. Уровень двутавровой балки

    Источник



    Уровень двутавровой балки лучше всего подходит для общего или легкого использования. Если с ними аккуратно, они могут прослужить долго, но их нужно проверять на точность чаще, чем балочный уровень. Если вам нужен уровень, который не будет использоваться в суровых условиях, или вы заботитесь о цене, это отличный выбор.



    1. Уровень

    Источник



    Если вы укладываете новую бетонную плиту или цокольный этаж, вам поможет уровень стяжки. Он поможет сделать ваш бетон гладким и ровным, а также может использоваться для выравнивания песка и брусчатки.

    Стяжной уровень позволяет с первого взгляда определить, является ли поверхность гладкой и ровной, а не поднимается под углом. Подрядчики, регулярно работающие на подъездных дорожках, внутренних двориках и дорожках, должны иметь под рукой уровень стяжки.







    1. Торпедный уровень

    Источник



    Если вы работаете в стесненных условиях, но вам необходимо измерить уровень, вам понадобится торпедный уровень. Этот уровень длиной от 6 до 12 дюймов предназначен только для работы в небольших помещениях. В то время как большинство уровней-торпед имеют прямоугольную форму с заостренными краями, некоторые уровни-торпеды, такие как этот от Keson, имеют горбатую верхнюю часть, что позволяет использовать их в меньшем пространстве или под углом.



    1. Торпеда специального назначения Уровень

    Источник



    На рынке есть несколько специальных уровней, которые могут быть необходимы для одних и просто роскошью для других. Этот специальный торпедный уровень имеет квадратную форму с трех сторон с одним закругленным концом. Это позволяет ему лучше вписываться в небольшие или закругленные пространства, такие как скошенный угол стены, для более точных измерений.











    1. Уровень строки



    Когда вам нужно найти уровень на очень большом расстоянии, лучше всего выбрать струнный уровень.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
