Монтаж напольного газового котла: Монтаж напольного газового котла – согласование проекта и особенности установки

Монтаж напольного газового котла – согласование проекта и особенности установки

24 Марта 2022

Просмотров:  5123

Время чтения:  13 минут

Содержание

Согласование

Особенности установки

Выбор котла

Подготовительные мероприятия

Начальные действия

Установка

Коротко о главном

Напольные газовые котлы отлично подойдут для обогрева больших зданий. Они отличаются высокой мощностью, при этом экономичны и удобны в использовании. Однако монтаж напольного газового котла должен осуществляться с соблюдением ряда определенных правил и имеет некоторые особенности, которые необходимо изучить заранее.

Монтаж напольного газового котла необходимо проводить по всем правилам

Согласование

Установка газового оборудования должна быть согласована и подтверждена государственными органами, поэтому, прежде чем приобрести котел, стоит уточнить, допускается ли вообще использование подобного устройства.

Для этого потребуется обратиться в газовую службу и оставить там заявление на получение технических условий и разрешения использовать агрегат. В документе обязательно прописывается примерное количество газа, которое планируется использовать в течение года.

После рассмотрения заявления потребителю дадут положительный либо отрицательный ответ, при этом отказ будет сопровождаться объяснительной информацией.

На следующем этапе разрабатывается проект установки с учетом выбранной марки оборудования. После этого его также нужно согласовать и утвердить. Важно оформлять все документы правильно и внимательно, чтобы избежать проблем в будущем.

Особенности установки

Монтаж напольного котла имеет некоторые особенности, которые обязательно следует знать:

• Для подобных агрегатов требуется оборудованная отдельная котельная – помещение, стены и пол которого имеют огнеупорное покрытие.

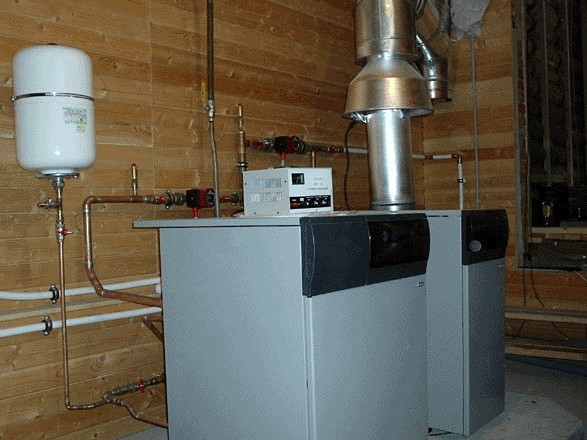

Для напольных котлов требуется отдельное помещение

• Ввиду высокого веса агрегата под него требуется сделать качественную бетонную стяжку, допускается установка бетонной плиты. При этом котел должен находиться на небольшом постаменте, чтобы избежать втягивания грязного и пыльного воздуха с пола во время работы.
• Важно, чтобы прибор располагался абсолютно ровно, без наклона в какую-либо сторону. В противном случае теплообменник будет страдать от постоянного перекоса температур и быстро выйдет из строя.
• Стоит помнить, что монтаж напольного газового котла осуществляется в самую последнюю очередь. Изначально требуется провести все подготовительные работы, позаботиться о разводке труб, подвести газ, воду и электричество, правильно установить дымоход.

После осуществления всех работ газовый нагреватель подключают согласно определенной схеме, соблюдая все необходимые последовательности.

Не разрешается установка напольного газового котла в определенных ситуациях:

• в многоквартирных домах с отсутствием магистральной газовой трубы;
• при присутствии фальшпотолка или капитальной антресоли, которые проживающий не хочет удалять.

В этих ситуациях получить допуск на монтаж напольного газового котла не удастся.

Все подключения должны быть качественными и герметичными

Выбор котла

Вопрос о выборе подходящего газового котла актуален для многих владельцев частных строений и квартир. В продаже присутствуют различные модели, поэтому стоит выбрать вариант с учетом следующих параметров:

• с одним или двумя контурами;
• зарубежного или отечественного производства;
• с открытой или закрытой камерой сгорания.

После того, как будут решены данные вопросы, стоит определиться с мощностью изделия – от этого будет зависеть дальнейшая подготовка к установке.

Если предполагается проводить монтаж напольного газового котла своими руками, стоит помнить, что природный газ – это взрывоопасное вещество, поэтому лучше всего обратиться за помощью или консультацией к профессионалам.

Подготовительные мероприятия

После того, как получены все разрешения, требуется приступать к выполнению первых действий. Изначально необходимо позаботиться о качественно оборудованном месте, где планируется расположить устройство. Требования к топочной комнате можно найти в специальных СНИПах, они должны быть строго соблюдены.

Место для напольного котла должно соответствовать законодательным нормам

Монтаж газового оборудования начинается с подготовки полов. Требуется устанавливать устройство на бетонный пол. Стяжку можно сделать самостоятельно – это не так сложно. Если для ее оформления нет возможности, допускается положить на пол металлический лист. Но при этом материал должен выступать за края устройства не менее чем на 30 см.

Важно убедиться в том, чтобы газовый котел стоит абсолютно ровно, не склоняясь ни в какую сторону. Минимальное расстояние от агрегата до стены не должно быть меньше 10 см.

В квартирах и частных домах используют котлы с закрытой камерой сгорания. У подобных моделей токсичные отработанные газы выводятся на улицу через специальный коаксиальный дымоход. Отверстие для него может находиться сзади либо в верхней части устройства, что позволяет вывести трубы через стенку.

Дымоход

Правильная организация вывода продуктов сгорания является очень важным этапов в монтаже напольного газового котла. Если дымоход установлен неправильно и некачественно, повышается риск поступления вредных веществ в комнату, что может стать причиной негативных последствий.

Важно позаботиться о качественном дымоходе, чтобы избежать проблем в будущем

Важно заранее просчитать расположение дымохода. Стоит понимать, что диаметр используемых для конструкции вентиляции труб должен соответствовать мощности устройства:

• Если агрегат имеет открытую камеру сгорания, трубы для раздельного отвода дыма подбираются подходящего диаметра.
• Если мощность техники ниже 31 кВт, достаточно 14 см в диаметре.
• При показателе выше 39 кВт стоит брать трубу, имеющую сечение в 16 см.
• Для устройств с закрытой камерой сгорания используют специальный коаксиальный дымоход.

Перед монтажом дымохода стоит внимательно ознакомиться с требованиями, которые предъявляются для данных конструкций:

• Согласно нормам, дымоотвод не должен находиться рядом с окном.
• От трубы он должен отступать не менее чем на 60 см, чтобы вредные соединения не проникали в форточку.
• На крыше вывод конструкции должен составлять не менее полуметра, а лучше больше.

Все требования к дымоходу указаны в инструкции к газовому котлу определенной модели, поэтому перед тем, как монтировать вентиляцию, рекомендуется внимательно изучить документацию.

Котел не должен мешать передвигаться по помещению

Требуется помнить, что длина трубы, соединяющей дымоход и котел, не должна быть длиннее 25 см. Также стоит позаботиться об обустройстве специального закрывающегося отверстия, через которое в будущем будет осуществляться чистка конструкции.

Если котел устанавливается в квартире, дымоотвод должен отводиться в общую систему дымоудаления. При ее отсутствии получить разрешение на установку устройства не получится.

Заземление

Еще одним важным действием является правильное заземление устройства. Сделать его можно в несколько этапов:

• Подбирается контур из 3 стержней (из металла) длиной 3 метра в форме равнобедренного треугольника.
• Проводники соединяют между собой.
• Внутри контура необходимо измерить сопротивление при помощи омметра (норма около 4 Ом). Если оно выше, необходимо добавить дополнительный контур.
• Продолжают добавлять элементы до тех пор, пока не получится примерно 4 Ом.

Для любого котла очень важно сделать качественное заземление

Для заземления используют соединенные металлическими полосками трубки. Чтобы эффект сохранялся в зимний период, их помещают в грунт вертикально. Во избежание образования ржавчины, элементы рекомендуется обработать специальными веществами.

Начальные действия

Установка напольного газового котла осуществляется в несколько этапов. Изначально рекомендуется распаковать устройство и внимательно его осмотреть, сверить количество необходимых наличие деталей. При отсутствии каких-либо элементов, а также наличии следов повреждений, требуется сразу обратить в точку продажи. Если агрегат уже подвергался ремонту, не факт, что он будет качественно работать.

Обязательно следует сверить технические данные – то, что указано на самом устройстве, должно полностью совпадать с информацией в документации. Если присутствуют какие-либо несоответствия, необходимо обратиться в магазин.

Шильдик с техническими данными на корпусе котла

После этого рекомендуется удалить все заглушки, промыть все трубы, чтобы удалить из них посторонние предметы, если таковые имеются.

В зависимости от модели процесс установки может немного различаться, однако в большинстве случаев процедура похожа.

Установка

Распакованный нагреватель размещают на подготовленное для него место. Напольный котел отличается большим весом, поэтому на конструкциях нередко бывают колесики, с помощью которых ее легко перемещать. Прибор необходимо разместить на подготовленном основании и выровнять.

Стоит помнить, что качественная работа устройства зависит от его установки, поэтому, чтобы убедиться в правильности выполненных действий, лучше воспользоваться строительным уровнем.

Выровнять оборудование можно при помощи специальных регулируемых ножек, которые часто присутствуют на нем. Если таковые отсутствуют, допустимо подложить под опоры небольшие кусочки негорючего материала, например, металла.

Для установки напольного котла необходимо подобрать подходящее место

Дымоотвод

После того, как котел полностью установлен и закреплен на постоянном месте, требуется провести монтаж дымохода. Необходимо подготовить отверстия в потолке и крыше. Стоит помнить, что их диаметр должен быть немного больше сечения используемой трубы.

На патрубок, размещенный на выходе из котла, надевается переходник, который впоследствии соединяется с дымоходом. Важно помнить, что гофру при монтаже использовать не допускается. Лучшим вариантом для адаптера является листовой металл.

После того, как переходник установлен, требуется смонтировать тройник и окошко, через которое в будущем будет проводиться осмотр и чистка дымохода.

Стоит помнить, что дымоход устанавливается с небольшим наклоном в сторону улицы – размер угла указан в инструкции к технике. Закрепляют все оставшиеся детали, уделяя особое внимание пожарной безопасности. В конце необходимо тщательно проверить все крепления к потолку и стенам – конструкция должна быть устойчивой.

На уличном участке трубы сверху закрепляют специальным наконечником, который поможет избежать попадания в трубу мусора, дождя и защитит от сильного ветра.

Подключение воды

После того, как основные детали конструкции установлены, необходимо подключить устройство к подающему топливо трубопроводу, а также обеспечить выход теплоносителя в отопительную систему. Этого будет достаточно для одноконтурной системы, для двухконтурного котла потребуется также провести подключение к водопроводу.

На первом этапе требуется подсоединить трубы отопительной системы. В зависимости от ее вида может быть от одного до нескольких элементов. Мастера советуют сразу на выходе установить различные фильтры, которые обеспечат очистку теплоносителя от возможного мусора и нежелательных примесей. Такие же системы фильтрации необходимо устанавливать на входе в котел, чтобы сохранить детали устройства в рабочем состоянии на длительный период.

Все места соединений должны быть герметичными, для этого используют паклю либо другие специальные средства.

Подключение котла к водопроводу ничем не отличается. В данном случае мастера также рекомендуют установить фильтры, которые защитят устройство от попадания в него различных загрязнений.

Подключение газа

Подсоединение к газовой магистрали осуществляется только профессионалами. Допускается провести процедуру самостоятельно, однако перед запуском устройства необходимо вызвать специалиста, чтобы он осуществил проверку. В противном случае использование газового котла не допускается законодательно.

Проводить подключение необходимо очень аккуратно и внимательно. Изначально соединяют газовую трубу с подходящим для нее элементом отопительного агрегата. Лучшим уплотнителем в данной ситуации является пакля, другой вариант не даст требуемой герметичности. Обязательно на данном отрезке должен быть установлен кран, с помощью которого при необходимости можно перекрыть подачу газа в котел. Стоит также позаботиться о фильтрации – некачественные элементы способны привести к поломке всего нагревательного устройства.

Для подключения профессионалы рекомендуют использовать трубы из меди, сечение которых находится в пределах от 1,5 до 3,2 см. Допустимо выбирать гофрированные шланги, однако самым важным является поддержание полной герметичности всех соединений. Это позволит избежать возникновения аварийных и опасных ситуаций.

Сразу после фильтров монтируется специальное гибкое соединение из гофрированной трубки. Устанавливать детали из резины не допускается, чтобы избежать появления трещин и утечки топлива. Все детали закрепляются с помощью накидных гаек с паронитовыми прокладками.

После того, как все закреплено, необходимо тщательно проверить все стыки и убедиться в том, что отсутствуют протечки.

Запуск

Основные действия по монтажу напольного газового котла окончены. Если котел с закрытой камерой сгорания, его необходимо подключить к электрической сети. Лучшим вариантом в данной ситуации будет использовать качественный стабилизатор. Прибор поможет избежать проблем при резких скачках напряжения.

После того, как проведены все проверки, можно пробовать запустить газовое устройство. Теплоносителем постепенно заполняют всю систему. Необходимо осуществлять процедуру очень медленно, чтобы выходил воздух, находящийся внутри. Требуется проводить заполнение до тех пор, пока значение давления не достигнет 2 атм.

Запуск газа производится после того, как это разрешит представитель газовой службы. С ним же рекомендуется согласовать договор на будущее обслуживание и регулярные осмотры оборудования.

В процессе первого запуска устройства рекомендуется проверить следующие параметры:

• качество работы блокировочного механизма подачи газового топлива;
• надежность и правильность установки всех клапанов;
• соответствие характеристик электрического питания задуманному проекту.

Напольный котел

Коротко о главном

Монтаж напольного газового котла допускается осуществлять самостоятельно, однако перед этим требуется получить все необходимые разрешения – без утвержденных бумаг использовать подобное устройство не допускается. Установка газового оборудования осуществляется в несколько этапов, важно соблюдать внимательность и аккуратность, чтобы избежать неприятностей в будущем. Подключение к газовой магистрали должно осуществляться специалистом, при этом проверка соединений также проводится обязательно. Запуск котла возможен после проведения всех проверок и получения на это разрешения.

Расскажите о вашем опыте монтажа газового котла. Столкнулись ли вы в процессе с какими-то сложностями?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться

Монтаж напольного газового котла в частном доме под ключ

Монтаж напольного газового котла для отопления частного дома

Автономная система отопления частного дома обязательно включает в состав котёл, работающий на электричестве, газе, твёрдом или жидком топливе. При наличии газоснабжения в здании стоит отдать предпочтение газовому оборудованию. Оно отличается хорошим КПД, доступной ценой энергоносителя и высоким уровнем автоматизации. Перед покупкой оборудования стоит определиться с его основными параметрами. Только после этого можно выбирать место для установки и приглашать для монтажа напольного газового котла отопления в доме опытных специалистов

Любые монтажные работы отопительного оборудования выполняются по предварительному проекту.

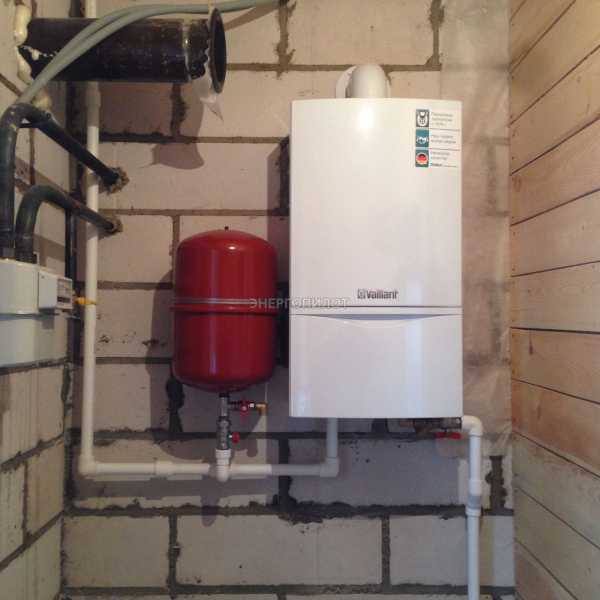

Котельные для частного дома, выполненные нашей компанией

Выбор напольного газового котла

По способу установки газовое котельное оборудование делится на два типа – настенные и напольные. Первый вариант подходит при отсутствии места в помещении и сравнительно небольшой площади отапливаемого дома. Если есть возможность выделить для монтажа отдельную котельную или достаточную площадь на территории кухни, а отапливать приходится не меньше 200–300 кв. м, стоит выбирать монтаж напольного газового котла.

К преимуществам котлов напольного исполнения, относят:

• Высокую производительность. На рынке можно найти модели мощностью 35, 50, 100 и более Ватт, обеспечивающих теплом сотни квадратных метров площади.
• Комплектацию уже встроенными в корпус циркуляционными насосами и другим оборудованием. А для настенных вариантов все это придётся устанавливать отдельно.
• Повышенный срок службы и высокая надёжность. Хотя любые модели проверенных производителей считаются надёжными, независимо от способа установки.

Выбирая монтаж напольного газового котла, стоит обратить внимание на такие параметры как число и материалы контуров. А также тип камеры сгорания и горелки, способ розжига и производительность. Мощность котла выбирается по площади обслуживаемых помещений. Условно считается, что для отопления 1 кв. м понадобится от 0,07 до 0,18 кВт. Хотя на самом деле формула расчёта более сложная. Для определения точного значения производительности, подходящей для конкретного здания, стоит воспользоваться услугами профессионалов.

Правила и особенности монтажа напольного газового котла

До начала монтажа напольного газового котла и выбора подходящей по параметрам модели владелец дома должен подготовить подходящее помещение. Рекомендуется устанавливать котёл отдельно, повышая степень безопасности его использования.Помимо этого убедившись в соответствии его характеристик нормативным требованиям. Минимальный объём такой котельной не должен быть меньше 15 куб. м, минимальное расстояние от пола до потолка – 2500 мм, стены выполнены из негорючих материалов. Кроме того, в помещении должна быть устроена эффективная система вентиляции.

Требования к помещениям газовых котельных в частном доме можно посмотреть здесь.

Процесс монтажа напольного газового котла в частном доме состоит из следующих этапов:

1. Устройства фундамента или достаточно прочного основания под оборудование. Если фундамента нет, обязательным условием является металлический лист размером 100х100 см).
2. Подключения к котлу трубопроводов системы водоснабжения и отопления. Двухконтурные модели требуют больше времени на монтаж, так как подключаются ещё и к ГВС.
3. Подведения к котлу газовых коммуникаций (с монтажом соответствующей арматуры). Это ответственный процесс, из-за которого всеми работами должен заниматься опытный мастер.
4. Соединения патрубка, через который выходят продукты сгорания, с системой дымоудаления дома.
5. Установки воздушного крана и расширительного бака.
6. Подключения оборудования к электричеству.

Завершающими этапами являются проверка оборудования, заполнения водой системы теплоснабжения здания и запуск котла в работу. Хотя перед тем, как вводить котельное оборудование в эксплуатацию, следует полностью закончить монтаж других элементов (монтаж радиаторов, труб и тёплых полов с запиткой от котла), который тоже следует доверить профессионалам. Также необходимо уделить особое внимание водоподготовке и установить необходимые фильтры.

Если у вас есть вопросы или потребность в нашей услуге, закажите бесплатную консультацию инженера

Консультация инженера

или свяжитесь с нами по телефону:

(831) 4 123 788

установка своими руками и технические нормы

Автономная система отопления — мечта многих домовладельцев. Большинство из них выбирают газовое отопление, существенным недостатком которого является обязательная установка оборудования сертифицированными специалистами. Однако контроль за действиями приглашенных работников все равно нужен, согласны?

Здесь вы узнаете, как установить напольный газовый котел по строительным правилам. Мы расскажем, как подготовить помещение к установке теплогенератора, как правильно организовать отвод продуктов горения. Наши советы помогут вам построить безопасную и эффективную систему.

Информация, представленная для ознакомления, основана на нормативных документах. Для оптимизации восприятия сложной темы текст дополнен полезными иллюстрациями и видео-инструкциями.

Содержание статьи:

• Подготовка к монтажу газового оборудования
  • Правила обустройства топочного помещения
  • Подготовка помещения к монтажу
  • Дымоход: требования к обустройству
• Технология монтажа газового котельная напольная тип
  • №1. Работы по установке нагревателя
  • # 2 Монтаж дымохода
  • # 3 Подключение к системе отопления
  • #4. Подключение газа
  • #5. Пробный запуск
• Выводы и полезное видео по теме

Подготовка к установке газового оборудования

Те, кто уверен, что установка начинается с его покупки, сильно ошибаются.

Начните со сбора разрешений. Одновременно с получением необходимых бумаг следует заняться подбором и подготовкой места для установки теплового узла, при этом необходимо учитывать следующие нормативные требования:

Фотогалерея

Фото

При выборе помещения для размещения газового оборудования следует учитывать указания СНиП 2.04.08-8 «Газоснабжение» и требования по безопасной эксплуатации газового оборудования

Трубы и арматура, используемая в схеме подключения, должна соответствовать ГОСТ 2.114-70, быть надежной и не вызывающей сомнений в качестве. Монтаж труб и арматуры должен обеспечивать беспрепятственный доступ для обслуживания

Согласно требованиям обеспечения безопасной эксплуатации СНиП 42-01-2002 газовое оборудование не допускается располагать в подвальных помещениях, а при использовании СУГ в подвальных и подвальных помещениях

Несмотря на относительно небольшой размер, газовые установки весят около 100 кг. Для их установки необходимо усиление основания

Установка газового оборудования допустима только в помещениях с источником естественного освещения с возможностью проветривания. Вентиляция может быть как естественной, так и механической.

Напольные газовые котлы выпускаются в одноконтурном и двухконтурном исполнении. Одноконтурные модели как самые надежные, но требующие использования контура водонагревателя в приоритете

Отделочные материалы помещения, в котором установлен газовый котел, должны быть негорючими. В случае установки в деревянном доме поверхности вокруг котла должны быть обшиты листовым металлом или асбестоцементными панелями

Монтаж газового котла должен производиться работниками организации, имеющей лицензию на выполнение данного вида работ . После установки и подключения устанавливается режим работы котла

Котельная для газового котла и оборудования

Трубы и фитинги для подключения газового котла

Требования к установке газового котла в доме

Усиление основания для установки напольного котла

Источник дневного света и вентиляция

Особенности монтажа одноконтурного агрегата

Правила отделки пола и стен котельной

Допуск к монтажу и наладке режима работы газового котла

Для того, чтобы получить разрешение на установку отопительного оборудования, необходимо пройти несколько этапов:

Этап №1: Получение технических условий и разрешений.

Необходимо выяснить, возможна ли в принципе установка газового котла в конкретной квартире или доме. Для этого подается заявление в газовую службу с просьбой провести такую ​​процедуру. В нем обязательно указывается расчетный годовой расход газа.

Документ будет рассмотрен и в результате заявитель получит разрешение на установку вместе с Техническими условиями или мотивированный отказ.

Шаг №2: Создание проекта для будущей установки.

Для начала желательно определиться с маркой счетчика и котла, но приобретать их пока не стоит. Затем заказывается проект установки. Осуществляется на основании ранее полученного разрешения на конкретное оборудование.

В документе должны быть указаны схемы подключения оборудования, и прокладки магистрали внутри здания от точки подключения газа. Только лицензированная компания имеет право заниматься проектом.

Газовые котлы – самый практичный и экономичный вариант отопления помещений. Можно использовать как в многоквартирном доме, так и в частном доме

Шаг №3: Получение согласования с газовой службой.

Новый проект необходимо согласовать с газовой службой, которая обслуживает участок, на территории которого расположен дом. Процедура обычно занимает максимум три месяца и минимум неделю.

На данном этапе уже можно приобрести газовое оборудование, т.к. помимо проекта необходимо предоставить на согласование следующие документы:

• технический паспорт газового котла;
• сертификаты соответствия и санитарные;
• инструкция по эксплуатации отопителя;
• Экспертное заключение о соответствии устройства всем техническим требованиям.

Получить эти документы очень просто. Производитель в обязательном порядке прилагает их к своей продукции. По окончании процедуры проверки заявитель получает на руки согласованный проект, в этом случае будет поставлена ​​специальная печать.

В случае не согласования документа необходимо составить перечень мероприятий по корректировке проекта. После них проводится повторное согласование.

Для установки напольного котла обязательно выделяется специальное топочное помещение, отделанное негорючими материалами

Правила обустройства топочного помещения

Согласно действующим СНиП газовый котел устанавливается только в специально оборудованном помещении под названием печь.

Нельзя пренебрегать этим правилом, т.к. оно относится к категории потенциально опасного оборудования и обращаться с ним следует с особой осторожностью. В противном случае неизбежно последуют штрафные санкции и могут возникнуть чрезвычайные ситуации.

Оптимальным вариантом установки напольного газового котла является организация изолированной от жилых помещений котельной, оборудованной системой приточно-вытяжной вентиляции

Сначала необходимо рассчитать, затем определить место для установки котла. Инструкция допускает размещение одноконтурных отопительных приборов мощностью не более 60 кВт в любом помещении здания. Большинство напольных газовых агрегатов одноконтурные, т.к. предназначены только для обслуживания систем отопления.

Двухконтурные модели любой мощности нельзя устанавливать на кухне. Это миниатюрные котельные со встроенной группой безопасности и собственным расширительным баком. Для них оборудуется печь. Если общая мощность оборудования не превышает 150 кВт, его можно монтировать на любом этаже.

Более мощные установки или группы приборов можно устанавливать только на первом этаже или в подвале. Ни в коем случае не разрешается устанавливать газовые котлы отопления в жилых комнатах, санузлах и в санузлах.

Помещение, предназначенное для печи, должно иметь определенные размеры. Его минимальный объем можно рассчитать по формуле: 0,2 м³ умножить на 1 кВт мощности устройства, но не менее 15 м³.

Если стены топочного помещения выполнены из горючих материалов, то их покрывают специальными огнеупорными футеровками

Кроме того, к помещению предъявляется ряд требований:

• минимальная ширина дверного проема должна быть 80 см ;
• минимальная высота потолка — 2,5 м;
• огнестойкость не менее 0,75 ч;
• наличие естественного освещения, которое рассчитывается следующим образом: 0,03 кв. м площади окна на каждый 1 кубометр объема печи;
• наличие газоанализатора, сопряженного с автоматическим клапаном, перекрывающим подачу газа в случае утечки;
• устройство эффективной вентиляции;
• дверь или стена, ведущие в соседнее помещение, должны быть оборудованы вентиляционной решеткой, площадь которой определяют по формуле: на каждый киловатт мощности отопительного прибора приходится 8 кв. см конструкции;
• обеспечение свободного доступа к отопительному прибору и вспомогательному оборудованию для выполнения ремонтно-профилактических работ.

Данные требования строго обязательны при оборудовании топочного помещения котла с открытой камерой сгорания. Для агрегатов с закрытой камерой не важна площадь помещения и требования к вентиляции менее жесткие, поскольку они не используют для своей работы воздух из помещения, а берут его с улицы.

В топке оборудован газоход. Ее горизонтальное сечение в пределах помещения не должно превышать 3 м.

Процесс установки газового котла во многом зависит от его устройства. На рисунке представлена ​​общая схема устройства такого оборудования (+)

При этом количество витков не может быть больше трех. Вертикальный выход дымохода приподнят над уровнем плоской кровли или скатного конька не менее чем на метр. Материалы, из которых выполняется конструкция, должны быть устойчивы к агрессивным термическим и химическим воздействиям.

Многослойные материалы, например асбестоцементные трубы, допускается применять только на участках, удаленных от выхлопной трубы на расстояние более 5 м.

В топочном помещении не должно быть полостей и ниш, образованных горизонтальными поверхностями. Здесь могут скапливаться продукты горения, что очень опасно для человека.

Пространство перед обогревателем должно быть свободным. Пол перед ним покрыт металлическим листом, минимальный размер которого 1х1 м. Запрещается использовать для этих целей асбестоцемент, так как он быстро изнашивается и вреден для здоровья человека.

Преимущественное количество агрегатов напольных газовых предназначено для нагрева теплоносителя в системах отопления с естественным и искусственным типом циркуляции

Подготовка помещения к монтажу

Перед началом монтажа отопительного прибора необходимо закончить все работы, связанные с обустройством системы отопления, установкой радиаторов, разводкой водопровода и теплых водяных полов, если есть. Кроме того, электрика и канализация должны быть полностью смонтированы.

Котельная тоже должна быть готова. Под газовый котел укладывается сплошной пол на основе цементной стяжки или готовится отдельный фундамент.

Последний вариант не считается лучшим. Потолки, полы и стены, если они оформлены горючими покрытиями, должны быть дополнительно защищены от возможного возгорания.

Для этого применяют негорючие подкладки, выполненные из кровельной листовой стали, уложенной на огнеупорную прокладку, например асбестовую. Толщина листа последнего не может быть менее 3 мм.

В зависимости от типа напольного котла различается количество и тип вспомогательного оборудования. На рисунке показана возможная схема установки системы в паре с настенным блоком

При этом изоляция должна выступать за габариты корпуса прибора по всему периметру не менее чем на 100 мм. Минимальное расстояние от обогревателя до стены из негорючих материалов должно быть 100 мм.

Также регламентируется расстояние от выступающих фрагментов арматуры, горелок и устройств автоматического регулирования до противоположной стены. Она должна быть не менее 1 м.

Если пол сделан из горючего материала, его следует защитить от возможного возгорания. Для этого используется площадка, выложенная бетонными блоками. Его высота должна быть не менее 100 мм.

Сверху возвышение закрыто стальным листом, толщина которого не менее 0,8 мм. Оборудовать площадку для установки прибора можно из специальных огнеупорных плит.

Дополнительно желательно установить вспомогательное оборудование, иначе котел будет этому мешать. Оптимально заранее выполнить схему раскладки, чтобы продумать все нюансы обустройства.

По этой схеме планируются монтажные отверстия в стенах и полу, после чего устанавливаются необходимые устройства. Нагреватель устанавливается и подключается в последнюю очередь.

Варианты конструкции дымохода для газовых котлов различных типов

Дымоход: требования к обустройству

Перед тем, как сделать монтаж напольного газового котла своими руками, следует подготовить дымоход. Нагреватель желательно устанавливать на подготовленное основание, чтобы расстояние между его корпусом и стеной было достаточным для осмотра и обслуживания прибора. Затем отметьте расположение дымохода.

Можно не ставить котел, а делать разметку исходя из расчетов. При этом необходимо учитывать несколько нюансов.

В первую очередь, и отверстие для него должно точно соответствовать типу напольного котла. Так, для модификаций с открытой камерой сгорания устанавливается дымоход раздельного типа с сечением, соответствующим мощности устройства.

Например, для устройств мощностью ниже 30 кВт диаметр трубы должен быть не менее 140 мм; для более мощных устройств от 40 кВт выбирается дымоход сечением 160 мм и более.

Устройства с закрытой камерой сгорания оснащены специальными коаксиальными дымоходами. В технической документации устройства производитель всегда указывает необходимый диаметр дымохода.

Кроме того, необходимо помнить, что длина трубы, которая будет соединять котел с дымоходом, не должна превышать 0,25 м. Также необходимо оборудовать закрывающееся отверстие, через которое будет очищаться конструкция.

При монтаже дымохода обязательно строгое соблюдение всех норм пожарной безопасности

Дымоход от котла, установленного в одной из квартир многоэтажного дома, обязательно должен быть отведен в общий дымоход. Если такой системы нет, газовые службы не выдают разрешение на установку котла. В частном доме все намного проще. Здесь можно смонтировать дымоход практически любой конфигурации. Важно, чтобы он был безопасным и эффективным.

Согласно действующим нормам, дымоход нельзя монтировать возле оконного проема. Минимальное расстояние между ними 0,6 м. Это необходимо для исключения возможности возврата выхлопных газов в помещение.

На практике иногда диспетчерские службы разрешают устанавливать оборудование прямо под окнами. При этом необходимо следить, чтобы выхлопная труба находилась как можно дальше от форточки или открывающейся оконной створки.

Фотоподборка познакомит с особенностями использования стальных дымоходов:

Фотогалерея

Фото

Труба напольного газового котла

Использование металлических гофрированных труб

Проход металлической трубы через перекрытие

Отвод металлического дымохода газового котла

Технология монтажа газовой напольный котел тип

В первую очередь следует вынуть устройство из упаковки и еще раз проверить его упаковку. Чтобы знать, что должно быть в коробке, нужно взять инструкцию по эксплуатации, которую производитель в обязательном порядке кладет в упаковку, и проверить все по ней.

При обнаружении недостачи немедленно связаться с продавцом. То же самое нужно сделать при наличии следов ремонтных работ, вмятин и т.п. на корпусе устройства.

Еще одним важным моментом является проверка технических данных. Те, что нанесены производителем на корпус устройства, должны в точности совпадать с теми, что прописаны в техпаспорте. В случае несоответствия свяжитесь с продавцом.

С устройства снимаются все заглушки, при необходимости трубы промываются. Так вы можете быть уверены, что в них нет случайного мусора, который мог попасть внутрь при сборке.

Напольный газовый котел устанавливается на прочный подиум из огнеупорного материала

Процесс может сильно различаться в зависимости от типа и модификации оборудования. В общих чертах представляет собой установку прибора на намеченное место, последующее подключение коммуникаций и обустройство дымохода. Рассмотрим подробно каждый этап.

№1. Работы по установке обогревателя

Для начала необходимо поставить оборудование на подготовленное для него место. Это может быть бетонное основание, небольшой подиум из огнеупорной плиты и т. д. Прочный деревянный пол накрывают металлическим листом, который должен выступать из корпуса котла примерно на 30 см по всему периметру.

Для частных домов используется другой вариант. Здесь для отопительных приборов готовят углубление на 0,3 м ниже уровня пола.

Дно такого кармана заливают бетоном, а стены отделывают любым негорючим материалом. Чаще плиточный. Напольный газовый котел обычно представляет собой достаточно массивное оборудование.

Для его транспортировки используются колеса, которыми устройство чаще всего поставляет производитель. Устройство устанавливается на подготовленное основание и тщательно выравнивается.

На рисунке представлена ​​схема одного из вариантов установки напольного газового котла

Необходимо понимать, что от точности его выдержки во многом зависит бесперебойная работа прибора. Поэтому горизонтальность установки обязательно проверяют с помощью строительного уровня.

Оборудование выравнивается по месту с помощью регулируемых ножек. Если нет, то под опоры подкладывают небольшие кусочки любого негорючего материала, например металлического листа.

№2 Монтаж дымохода

Сначала нужно сделать отверстия для дымохода. Еще раз проверяем диаметр планируемых деталей, он должен быть немного больше сечения трубы дымохода. Делаем отверстия в потолке и в крыше.

Затем на выходную трубу котла надеваем переходник, который будет подсоединен к дымоходу. Важный нюанс. Гофра, как и при установке настенных приборов, в данном случае категорически запрещена.

Адаптер должен быть изготовлен только из листового металла. После установки деталей устанавливаем тройник и так называемую ревизию, через которую будет производиться осмотр и чистка дымохода.

Далее крепятся остальные элементы: прямая труба и отрезки изгиба. Для прохода дымохода через потолок и крышу используются специальные детали. Особое внимание следует уделить пожарной безопасности.

На верхнюю часть дымохода устанавливается специальная насадка, защищающая конструкцию от осадков, мусора и ветра

Поэтому участки прохода по этажам должны быть оборудованы негорючими материалами. Дымоход необходимо монтировать под небольшим уклоном в сторону улицы. Точное значение уклона можно узнать в технической документации на котел. Это необходимо для беспрепятственного удаления конденсата, неизбежно скапливающегося в трубе из-за перепада температур.

Собранная конструкция надежно крепится к стене или потолку с помощью хомутов и кронштейнов. Шаг крепления первого – 2 м, второго – 4 м. Стыки элементов рекомендуется усилить, для этого их стягивают хомутами, затягивают болтами или проволокой.

Выведенную на поверхность крыши или на стену трубу поднимают на нужную высоту, после чего необходимо установить наконечник, который защитит дымоход от атмосферных осадков, мусора и ветра.

Ознакомиться с технологией сборки и монтажа коаксиального дымохода вы можете на нашем сайте.

# 3 Подключение системы отопления

На этом этапе необходимо подключить котел к сливной и подающей трубе системы отопления. Для одноконтурного устройства на этом работа будет окончена. Для двухконтурной еще нужно подключение к водопроводу.

Сначала подключаем трубы отопления. В зависимости от тока, который может быть как двухтрубным, так и однотрубным, количество труб для подключения может быть разным.

Все соединения должны быть выполнены в строгом соответствии с нормами и правилами, а также с обязательной герметизацией

В любом случае специалисты настоятельно рекомендуют установить сетчатый фильтр грубой очистки для защиты котла от частиц накипи и грязи, которые могут попасть в него от теплотрассы.

Отопитель малочувствителен к качеству теплоносителя, но если его параметры сильно отличаются от рекомендованных производителем, следует установить дополнительное очистительное оборудование.

Это может быть, например, дозатор полифосфатов или другая подобная система. На обратке и на подаче целесообразно установить запорные краны, что поможет предотвратить завоздушивание радиаторов и сделает ремонт отопительного прибора более удобным.

Все соединения элементов выполняются строго по правилам с обязательной герметизацией. Для уплотнения резьбы можно использовать обычную паклю и краску или более современные средства.

Процедура до водопровода осуществляется почти так же. Также настоятельно рекомендуется установить фильтр для предотвращения попадания в устройство ненужных загрязнений. На водопроводных трубах также желательно установить запорные краны.

Лучше всего использовать так называемую «американку» с разъемными соединениями, что позволяет при необходимости быстро заменить изношенный узел и значительно упрощает монтаж.

Для герметизации соединений газовых труб можно использовать только жгут.

#4. Подключение газа

Необходимо знать, что по нормам установки газовых напольных котлов эту операцию может производить только уполномоченное лицо. Вы можете выполнить работу самостоятельно, но провести проверку сборки и сделать первый запуск придется все-таки приглашенному специалисту.

Работы по подключению выполняются предельно аккуратно и аккуратно. Начните с соответствующего элемента котла.

В качестве герметика можно использовать только паклю. Никакой другой материал не даст необходимой герметичности соединения. Обязательна установка запорной арматуры, которая дополнительно оснащается фильтром.

При этом газовики настоятельно рекомендуют установить здесь качественную систему. Недостаточно эффективный фильтр может стать причиной поломки котла.

Для подключения рекомендуется использовать , диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги. В любом случае особое внимание следует уделить качеству герметизации стыков. Так как газ имеет свойство просачиваться из негерметичных соединений и скапливаться в помещении, что чревато созданием взрывоопасной ситуации.

За фильтром должно быть гибкое соединение, которое делается только с гофрированным шлангом. Категорически запрещается использовать резиновые детали, так как со временем на них появляются трещины, создающие каналы утечки газа.

Гофрированные детали крепятся к патрубку котла с помощью накидной гайки. Обязательным элементом такого соединения является паронитовая прокладка.

После установки и подключения газового отопительного агрегата необходимо проверить качество соединений и комплектующих. Самый простой способ борьбы – нанести на состав мыльный раствор. Если пузырится, значит есть утечка

#5. Пробный пуск

На этом основные работы по подключению газового котла завершены. Исключение составляют приборы с закрытой топкой. Для них необходимо подключение к электрической сети. Лучше это делать через стабилизатор.

После этого систему можно заполнить охлаждающей жидкостью. Делается это как можно медленнее, чтобы вытеснить большую часть имеющегося в нем воздуха. Жидкость нагнетается до давления 2 атм.

Все соединения тщательно проверяются на возможные утечки. После того, как представитель газовой службы осмотрит подключение и разрешит подачу газа, также следует внимательно осмотреть все подключения на данном трубопроводе. Их нужно обмазать мыльным раствором и следить, чтобы не было пузырей. Теперь можно осуществить первый запуск оборудования.

Представитель газовой компании, установившей оборудование, должен заключить Э, согласно которому организация обязуется проводить регулярные осмотры для изучения технического состояния и ремонта агрегата по мере необходимости.

Выводы и полезное видео по теме

Ролик №1. Как установить напольный котел:

Ролик №2. Как избежать ошибок при монтаже напольного устройства:

Ролик №3. Пример установки и подключения газового котла:

Самостоятельный монтаж и подключение газового котла этажного типа относится к числу наиболее ответственных операций, ведь от правильности ее проведения напрямую зависит безопасность всех жильцов.

Не беритесь за дело, если нет опыта проведения подобных работ. Лучше пригласить специалистов. Высокомерие и легкомыслие могут дорого обойтись.

Поделиться личным опытом в области установки и подключения газового котла, задать вопросы для уточнения спорных моментов, дать полезные советы можно в блоке под текстом статьи. Нам интересно ваше мнение относительно предоставленной информации. Пожалуйста, прокомментируйте.

План установки котла и лучистого отопления в Берлингтоне, штат Вирджиния

Зимнее отопление в северной части Новой Англии – это серьезно. Традиционно отличным выбором для надежного, безопасного и комфортного отопления являются газовые или масляные котлы.

С 1984 года компания Vermont Energy предоставляет услуги по ремонту и установке котлов владельцам домов и предприятий в Читтендене, Эддисоне, Франклине и округе Ламойл, штат Вермонт.

Свяжитесь с нами, чтобы запланировать установку котла или лучистого отопления сегодня

Vermont Energy — ваш местный специалист по котлам или гидротехнике . Свяжитесь с нами сегодня для замены котла или лучистого отопления и новых установок.

График обслуживания Ремонт котлов

---

Нажмите на логотип Weil McLain, Lochinvar, Energy Kinetics или Triangle Tube выше, чтобы увидеть модели, которые мы предлагаем.

---

Котельные установки

Котлы распределяют тепло с использованием лучистого нагрева. В большинстве случаев нагретая вода (или иногда пар) распределяется по радиаторам, где отдает свою энергию жилому пространству. Для водогрейных котлов альтернативные системы распределения включают плинтусы для горячей воды, кондиционеры или комфортное лучистое отопление. Во всех этих конфигурациях у вас может быть несколько зон, каждая из которых имеет собственный термостат, чтобы обеспечить эффективность и точный контроль температуры в вашем доме или офисе.

Если вы подумываете о замене существующего котла, в Vermont Energy мы проверим вашу существующую систему и порекомендуем ряд системных решений, отвечающих вашим потребностям. Мы предлагаем высококачественные котельные системы Weil-McClain, Energy Kinetics и Triangle Tube.

Если вы рассматриваете систему газового котла для своего нового дома или бизнеса, у вас есть широкий выбор при выборе водяной системы:

• Тип распределительной системы: плинтус для горячей воды, напольный излучатель или воздухораспределители.
• Вентиляция системы: продукты сгорания необходимо безопасно выводить наружу. Вы можете использовать традиционную каменную кладку или дымоход b-vent или рассмотреть возможность использования одной из ваших новых систем котлов с прямой вентиляцией, которые не требуют дымохода.
• Традиционный теплообменник из чугуна или более эффективный теплообменник из нержавеющей стали. Традиционные чугунные котлы монтируются на полу в подсобных помещениях, в то время как новые высокоэффективные системы могут быть установлены на стене, экономя место на полу.

  No related posts.
