Ванная комната – помещение, где требуется особый комфорт, ведь там человек предстает в самом своем уязвимом состоянии. Чтобы поддерживать оптимальную температуру в санузле, там устанавливают полотенцесушитель. Полотенцесушителем называют изогнутую трубу, которая встраивается в общедомовую систему отопления, необходимую для обогрева и снижения влажности в ванной. В этой статье мы расскажем, как производится крепление полотенцесушителя своими руками.
Содержание
- Что такое полотенцесушитель?
- Устройство кронштейна
- Виды креплений
- Как выполняется крепление?
- Видео-инструкция
Что такое полотенцесушитель?
Полотенцесушитель или змеевик – это устройство, которое выполняет в помещении санузла роль дополнительного радиатора.
Различают следующие виды приборов:
Важно! Каким бы ни был радиатор для ванной, важно предусмотреть надежное, прочное крепление для полотенцесушителя. Так как прибор обычно монтируется на стены крепления должны выдерживать его вес. Высота монтажа при этом обычно составляет 100-130 см от пола.
Устройство кронштейна
Раньше, когда строительные магазины не баловали таким разнообразием, монтаж радиаторов в санузле выполняли с помощью обычных металлических крюков, зафиксированных на стене.
Однако, на практике этот способ монтажа оказывался довольно ненадежным – батарея гуляет, фиксируется непрочно. Сейчас для этих целей применяются специальные кронштейны. Они имеют следующее устройство:
Помните, что для навешивания полотенцесушителя в зависимости от размера, веса и формы может потребоваться от 2 до 6 кронштейнов.
Чем большее и тяжелее прибор, тем больше нужно точек фиксации, чтобы более равномерно распределить его на опоры.
Чем большее и тяжелее прибор, тем больше нужно точек фиксации, чтобы более равномерно распределить его на опоры.Виды креплений
Выбор креплений для полотенцесушителей довольно разнообразен по конструкции и цене. Обычно весь необходимый крепеж поставляет прямо в комплекте с выбранным радиатором для ванны, поэтому раздумывать, чем его зафиксировать на стене не приходится.
Производитель тщательно вычисляет, сколько весит конкретная модель змеевика, а затем подбирает к нему кронштейны с подходящей несущей способностью и конструкцией. Различают следующие наиболее популярные виды креплений:
- Разъёмные. Разъемным называют крепеж для настенного радиатора для ванной, который состоит из 2 частей. Одна часть кронштейна надевается на трубу полотенцесушителя, а вторая надежно фиксируется на стене на необходимой высоте. После этого одна часть кронштейна вставляется в другую.
- Неразъемные. Крепеж такого типа представляет собой цельный, монолитный кронштейн. Сначала его надевают на трубу змеевика, а затем в уже собранном виде фиксируют на поверхности стены. Каждый опытный мастер подтвердит, что разъемное крепление намного сподручнее в монтаже, чем неразъемное.
Неразъемный крепеж
Учтите, что обычно к полотенцесушителям достаточно легко подобрать универсальный крепеж, если вам не хочется связываться со стандартным креплением. Лучше, чтобы конструкция кронштейнов была разъемной, так как монтировать с помощью них радиатор намного проще.
При покупке крепежа важно учитывать диаметр трубы, желаемое расстояние от стены до прибора, а также устойчивость материала к коррозии, так как ванная – помещение с повышенной влажностью.Как выполняется крепление?
Процесс навешивания батареи в ванной достаточно прост, поэтому выполнить эту работу можно даже своими руками. Важно помнить, что замену водного полотенцесушителя производят только вне отопительного сезона, иначе придется отключать весь отопительный стояк, что вызывает неудобства для остальных жильцов.
Технология монтажа состоит из следующих этапов:
- Перекрытие стояка, если это необходимо.
- Фиксация кронштейнов на стене.
- Монтаж полотенцесушителя на кронштейны.
- Соединение стояка отопления с точкой вводы змеевика.
- Герметизация соединений.
- Проверка герметичности стыков и швов.
Важно! Опытные сантехники рекомендуют подсоединять змеевик в санузле с помощью шаровых кранов. Эта простая мера поможет перекрыть подачу воды в прибор в случае протечки или аварии и сохранит вам немало нервов в будущем.
Видео-инструкция
Как крепить полотенцесушитель к стене в ванной: пошаговая инструкция по креплению
Содержание
- Варианты подключения
- Рекомендуемые схемы подключения
- Общие правила
- Преимущества бокового подключения
- Как нельзя делать
- Нестабильные схемы
- Совсем неверно
- Любопытное подключение с теплообменником
- Заключение
Бороться с повышенной влажностью в ванной комнате можно разными способами, но эффективнее и практичнее всего установить змеевик.
На нем часто сушат белье, поэтому и называют полотенцесушителем. Конструкция занимает мало места, и для регулировки температуры внутри комнаты она не заменима. Стандартное крепление для полотенцесушителя – кронштейн, но зафиксировать конструкцию можно и другими способами.
Варианты подключения
Чаще всего водяные полотенцесушители подключают к трубам ГВС (горячего водоснабжения). Однако в частных коттеджах и домах с индивидуальным отоплением до сих пор встречается такая схема, при которой полотенцесушитель врезают в контур отопления. С одной стороны такую технологию установки можно назвать удобной и достаточно экономичной, однако в тёплое время года, когда автономный обогрев не нужен и отключается, соответственно не работает и полотенцесушитель в ванной.
Ещё один вариант – подключение полотенцесушителя к системе индивидуального ГВС, работающего с бойлером косвенного нагрева с автоматической циркуляцией. Независимо от выбранной схемы подключения трубы, могут использоваться разные варианты монтажа.
Рекомендуемые схемы подключения
Как правильно установить полотенцесушитель в ванной ? Этот вопрос можно часто услышать от многих владельцев домов и квартир, желающих, чтобы ванная комната была тёплой и сухой на протяжении круглого года, независимо от наличия или отсутствия отопления (индивидуального или централизованного).
Как уже было сказано, в прошлом, стандартные схемы, по которым устанавливали полотенцесушители в ванной, соответствовали схеме циркуляционного стояка ГВС. Подобная система никак не влияла на работоспособность всей сети, так как диаметры змеевика и трубы стояка совпадали. В том случае, если ванная оборудована по такой схеме, к минимуму сводится гидравлическое сопротивление в сети даже тогда, когда магистраль удлинена. До тех пор, пока по системе курсирует разогретый теплоноситель, установленный в ванной полотенцесушитель, будет теплым.

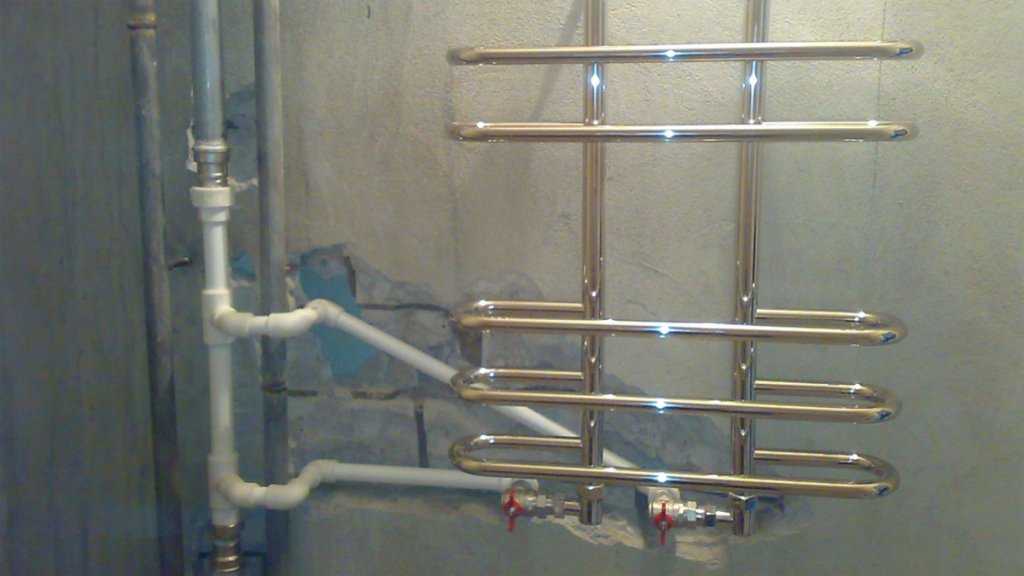

Предпочитаемой считается такая схема, при которой полотенцесушитель в ванной устанавливают, используя боковое или диагональное подключение трубы.
Подобная схема может считаться универсальной и успешно работает при монтаже приборов типа «лесенка», не нуждающихся в зауживании байпаса. Труба, подключаемая подобным методом, не нуждается в каком-либо смещении или заужении и не зависит от общего напора горячей воды по стояку.
Общие правила
- При врезке в стояк нижняя точка трубы полотенцесушителя в ванной должна находиться ниже самого нижнего патрубка подключения.
- Независимо от того, какую планировку имеет ванная, конструкция участков подводки не допускает каких-либо изгибов. В противном случае все имеющиеся изгибы будут собирать воздух и тем самым препятствовать естественной циркуляции теплоносителя по контуру.
- Хотите установить полотенцесушитель правильно? Используйте трубы с диаметром не менее 20 мм (ДУ 20).
- Специалисты рекомендуют устанавливать трубы в ванной, используя слой термоизоляционного материала. В том случае, если труба полотенцесушителя монтируется скрытым способом (в прорезанном в стене штрабе), теплоизолировать контур нужно в любом случае.
Преимущества бокового подключения
- Есть возможность видоизменения системы в том случае, если трубу подводки необходимо расположить по-другому.
- Эффективность прибора, а также его работоспособность не ухудшается при любом направления подачи воды.
При этом нужно понимать, что при схеме врезки «с уступом» (как показано на последнем рисунке), полотенцесушитель будет в большинстве случаев требовать дополнительного монтажа воздухоотводчика.
Как нельзя делать
Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.
Эта схема не работает
На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:
- отводы сделаны уже чем межосевое расстояние полотенцесушителя;
- сделаны они металлопластиковой трубой с петлями.
Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.
Нестабильные схемы
Следующие две схемы могут работать, но далеко не всегда. В нижней части сушилки для полотенец вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.
Нестабильно работающие схемы подключения
При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.
Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.
С петлей сверху
Совсем неверно
На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.
Очень плохая идея
Промыть надо и полотенцесушитель и подводы к нему.
Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.
Любопытное подключение с теплообменником
Некоторые пользователи положительно отзываются об изолированных от магистрали конструкциях с теплообменником. Решение представляет герметичную нержавеющую рубашку, одетую на магистральную трубу, к царге присоединяют полотенцесушитель.
Примерка вставки-теплообменника
Соблюдаем циркуляционные уклоны
Внутрь замкнутого контура заливают дистиллированную воду, смешанную с антифризом в пропорции 10:1. Жидкость, отделенная стенками, нагревается от теплопередачи, происходит естественная циркуляция.
Заполнение контура
Плюсы конструкции:
- Стабильный водообмен, не зависящий от давления магистрали.
- Аппарат не зарастает.
- Снять для обслуживания, замены можно в любой момент, краны для отключения не нужны, достаточно слить жидкость.
- Температурная саморегуляция: с нагревом воздуха поток замедляется, теплоотдача снижается и наоборот.
- Исключена вероятность залить соседей из-за поломок арматуры, соединений.
Среди недостатков:
Необходимость слесарных, сварочных операций.
Резка заготовок
Сварка теплообменника
Фактическая термограмма
Пожалуй, разумно потратиться на качественный армированный полипропилен, фитинги и арматуру.
Заключение
Подбирая тип крепления для сушилке полотенец, нужно учитывать и его конструкцию, и место установки, и способ подключения к коммуникациям. Особых сложностей здесь не предвидится, но новичкам будут очень полезны приведенные выше инструкции в этой статье.
