Крепление полок в шкафу из дсп: Крепление полок в шкафу: разновидности фурнитуры и установка

Как сделать крепление полок в шкафу, обзор фото и видео

Каким может быть крепление полок в шкафу, зависит от двух моментов – материала изготовления и оптимального способа установки. А монтаж может быть разным: со сквозным креплением и невидимым, с разборной (съемной) конструкцией и монолитной. Соответственно, и крепеж (метизы) в каждом случае используется разный.

Содержание

1. Крепление полок в шкафу из разных материалов
2. Крепеж стеклянных полок
3. Крепеж сетчатых полок
4. Встроенный шкаф: крепление полок к стенам
5. Основные виды крепления полок в шкафу
6. Сквозной крепеж (со сверлением) на конфирматы
7. Скрытое крепление полок в шкафу
8. Мебельные шканты
9. Эксцентриковая стяжка
10. Уголки для крепления полок в шкафу
11. Как крепить съемные полки в шкафу

Крепление полок в шкафу из разных материалов

В основной массе шкафы изготавливаются из ламинированного ДСП. Отдельной группой можно выделить модели из массива и МДФ, а также встроенные шкафы с полками из гипсокартона, мебельных щитов, фанеры и других листовых материалов.

В дальнейшем будем отталкиваться от того, что и корпус, и полки шкафа изготовлены из одного и того же материала – ДСП, МДФ, фанеры, массива толщиной 12-20 мм. Здесь же рассмотрим остальные, «нестандартные» случаи.

Крепеж стеклянных полок

Крепление стеклянной полки предполагает сверление боковин шкафа под полкодержатели различного плана. Они могут представлять собой «бочоночки» в силиконовой оболочке, уголки с присоской в самом простом варианте или разновидности «пеликанов» или «туканов» с обхватом торца полки.

Если сам корпус шкафа также изготовлен из стекла, то для крепления можно использовать УФ-склейку. Также в ассортименте фурнитуры для стеклянных полок можно подобрать специальные держатели со сквозным креплением. В этом случае требуется уточнить диаметр отверстий для сверления (как правило, крепеж рассчитан на установку в отверстия 5 или 8мм).

Крепеж сетчатых полок

Крепление металлической сетчатой полки для шкафа обычно предлагается в комплекте. Сама полка отпиливается под внутренний размер ниши для установки, на продольные прутья устанавливаются специальные держатели с каждой стороны.

Если требуется подвесная штанга или упор для наклонного крепления (если это полка под обувь), то соответствующие аксессуары также приобретаются отдельно.

Металлическая полка может быть выдвижной. Выкатной механизм крепится к боковинам шкафа на обычные саморезы 3х16 или 4х16. При установке рекомендуем воспользоваться инструкцией по установке – в зависимости от производителя, могут быть нюансы по разметке опорных точек.

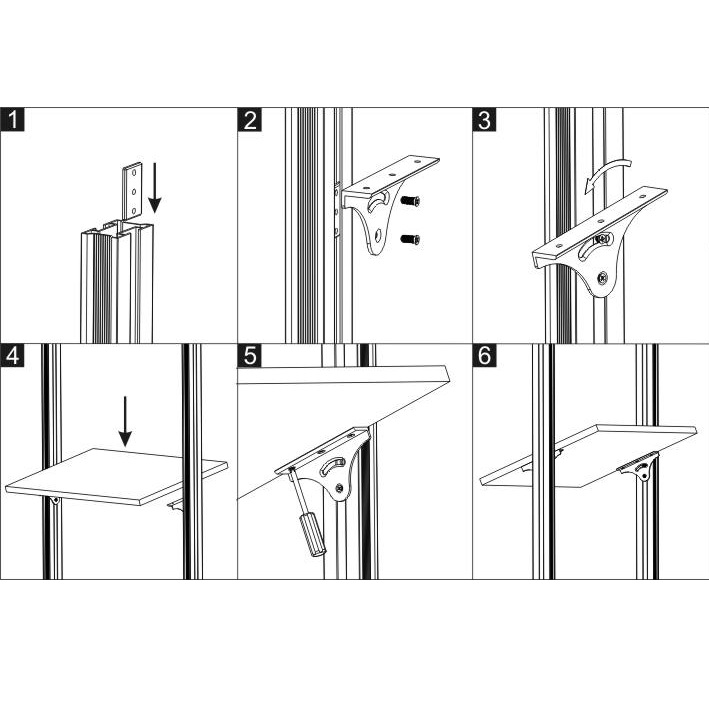

В некоторых гардеробных системах крепление металлических полок осуществляется настенным способом, с помощью специальных несущих рельс и консольных держателей.

Встроенный шкаф: крепление полок к стенам

При установке встроенных шкафов-купе обычно используют пластиковые уголки типа «командор» и консоли.

Если боковины встроенного шкафа изготовлены в виде перегородок из гипсокартона и неизвестно, где располагаются закладные, то лучше использовать брус для упора полок. Точечное соединение будет не слишком надежно.

Также поступают при необходимости закрепить к рыхлым стенам тяжелые полки или антресольный шкафчик. Брус будет служить надежной опорой.

Основные виды крепления полок в шкафу

Обычно для крепления полок в шкафу из ДСП используют тот же самый крепеж, что и для сборки мебели:

• Конфирматы(евровинты).
• Уголки (пластиковые и металлические).
• Минификсы (экцентрики).
• Рафиксы.
• Мебельные шканты.
• Полкодержатели и консоли.

Каждый из видов имеет свои недостатки и преимущества.

Сквозной крепеж (со сверлением) на конфирматы

Конфирматы являются самым распространенным сквозным крепежом для полок. Для установки потребуется просверлить отверстие в торце полки диаметром 5 мм и с лицевой стороны боковины шкафа сверлом диаметра 8 мм. Лучше использовать специальное конфирматное сверло. Поскольку еще требуется зенковка под шляпку конфирмата – чтобы «утопить» сам шуруп вровень с поверхностью боковины. Далее шляпка скрывается специальной самоклеющейся заглушкой, подобранной в цвет ДСП.

Нюанс: в зависимости от толщины боковин подбирается длина конфирмата. Для стандартной толщины ДСП и МДФ 16-18 мм используют евровинт 5х50, для плитных материалов толще – длиннее, до 70 мм.

• Из плюсов крепления полок на конфирматы стоит выделить простоту сборки и дешевизну самого крепежа.
• Из минусов – необходимость просверливать насквозь. Не всем по душе «дырявленные» боковины шкафа с точки зрения эстетичности. Самоклеющиеся заглушки хоть и подбираются в цвет, но все равно видны. Также мебель, собранная на конфирматах, не «любит» многократных сборок и разборок.

Скрытое крепление полок в шкафу

Если боковина шкафа остается видимой и хочется сохранить целостность покрытия, то для установки полок можно использовать скрытый, невидимый крепеж.

Мебельные шканты

Самый доступный по цене, но уже не пользующийся такой популярностью, как раньше – это мебельный шкант. Он может быть изготовлен из массива и пластика. Для лучшего сцепления на боковые поверхности шкантов делают ребристыми.

За что не любят крепление на шканты мебельщики? Крепеж этого вида достаточно специфичен и требует проклейки. А значит, нужны дополнительные зажимы (струбцины) для фиксации положения и клей. И, конечно, выделенное время для просыхания клея. Все это замедляет сборку.

Эксцентриковая стяжка

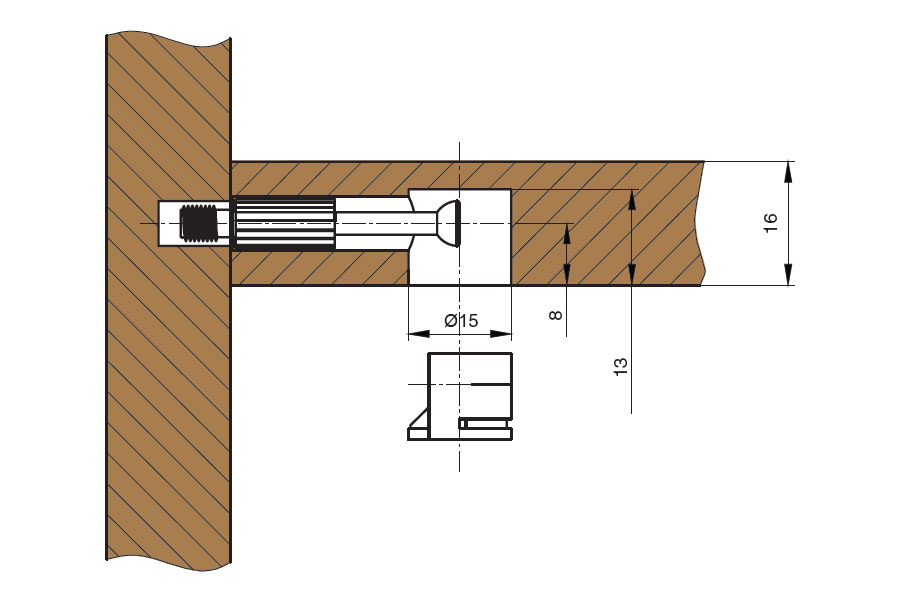

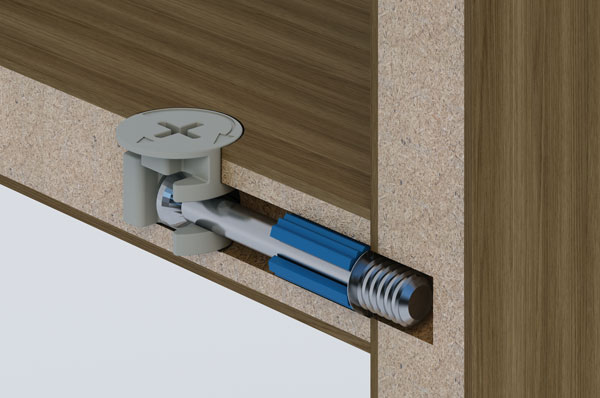

Более современный скрытый крепеж для полок и столешниц – это эксцентрик (минификс) и коническая стяжка. Данный вид крепления требует определенного навыка для установки и поэтому начинающий мастер может немного «застопориться». Придется высверливать несколько отверстий разного диаметра под втулку и сам дюбель. Причем все они должны быть выполнены строго по центру относительно друг друга, уход влево/вправо/вбок недопустим.

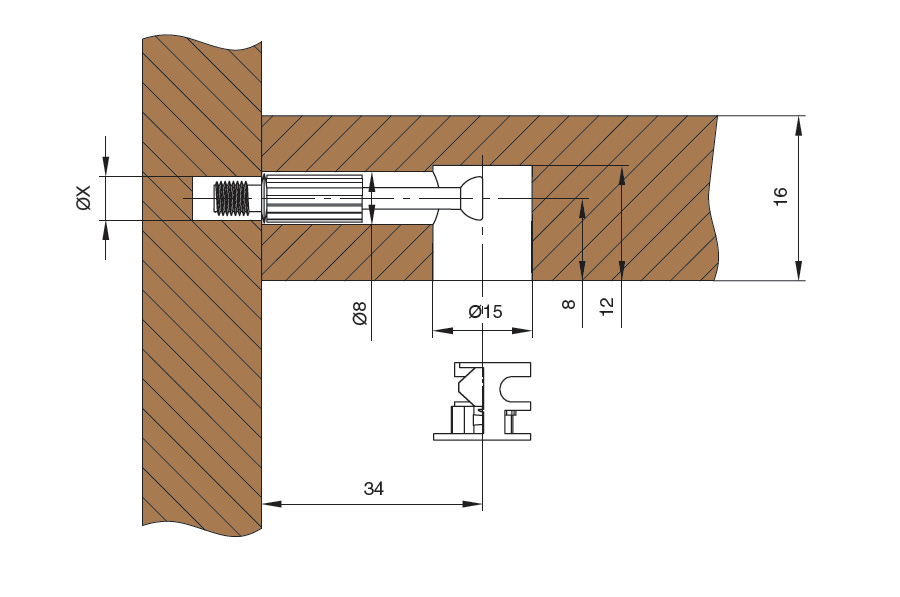

У эксцентриковой стяжки есть множество разновидностей, но принцип всегда один. Есть дюбель с головкой и цепляющаяся за головку втулка. Втулка может проворачиваться (как на минификсах и конической стяжке), вставляться и защелкиваться.

Преимущества у эксцентрика очевидны – это возможность быстрого демонтажа, допустимость многократной сборки-разборки и «невидимость». На виду только верхняя часть втулки, которая располагается с внутренней стороны боковины шкафа и может быть также скрыта самоклеющейся заглушкой.

К этому виду скрытого крепежа полок можно отнести и рафикс, представляющий собой некий симбиоз эксцентрика и полкодержателя с фиксацией.

Уголки для крепления полок в шкафу

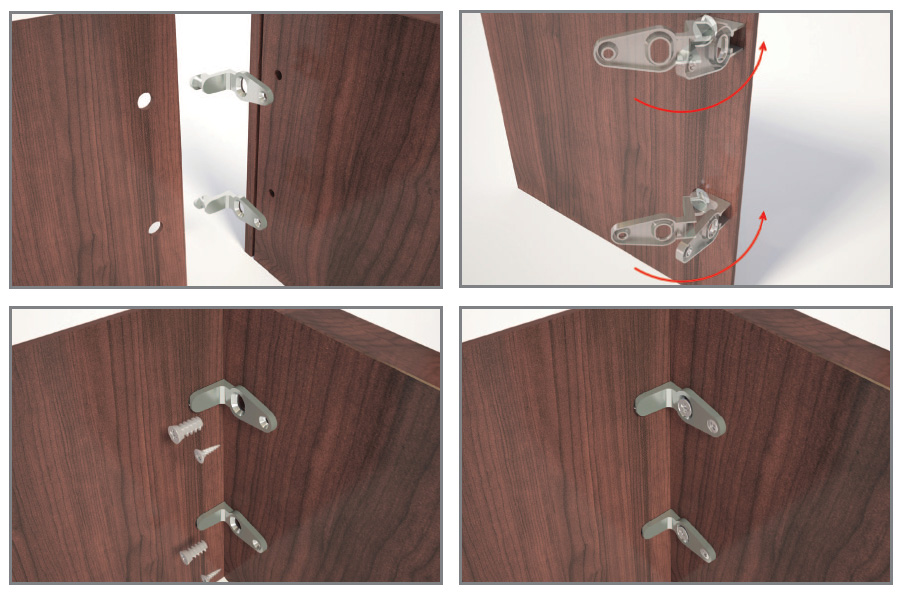

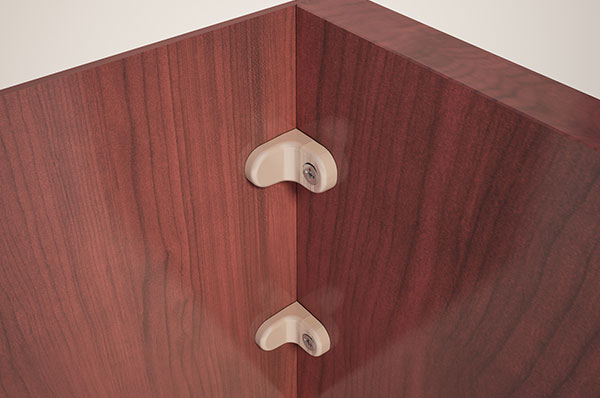

Мебельные уголки, как крепление полок для шкафа, не способны добавить корпусу жесткости. Поэтому во внутреннем наполнении должны комбинироваться с другими видами жесткого крепежа.

В сборке мебели могут использоваться обычные оцинкованные уголки. Но стоит все-таки выбирать крепеж среди мебельной фурнитуры, они более эстетично смотрятся. Можно использовать пластмассовые уголки либо изготовленные из металла, с защелкивающейся сверху пластиковой крышкой-накладкой.

Для глубоких и открытых полок в качестве крепежа предлагаются различные консольные варианты. Дизайн и цвет можно подобрать на свое усмотрение.

Как крепить съемные полки в шкафу

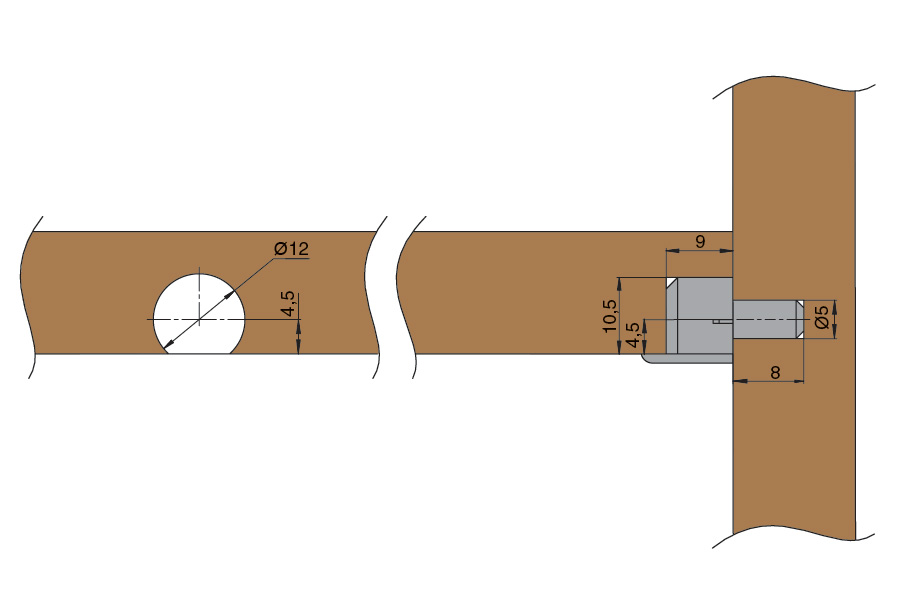

Если требуется, чтобы полка снималась, имела регулировку по высоте, для крепления используют упоры – полкодержатели. Они устанавливаются в отверстия диаметром 5 мм. Обратите внимание, что отверстие требуется не сквозное, в отличие от крепежа на конфирматы (диаметр же сверла тот же).

Полкодержатель может быть не только «бочонком» по форме, но и «лопаткой». Для узких по глубине полок, в которых полкодержатели располагаются достаточно близко относительно друг друга, есть резон использовать специальные полкодержатели с фиксацией. Они «защитят» полку от случайного опрокидывания.

Как и в случае с мебельными уголками, съемные полки не придают дополнительной жесткости шкафу. Поэтому в высоких и широких секциях их чередуют с закрепленными на конфирматы или эксцентрики. Либо добавляют дополнительные ребра жесткости вдоль задней стенки шкафа.

Это основные способы крепления полок в шкафах. Их используют и в остальной мебели разного назначения.

какие бывают, как правильно подобрать и закрепить

Чем только не приходится заниматься, когда что-нибудь нужно сделать «по хозяйству»! Обычно до шкафов руки доходят лишь когда требуется починить дверцу или подправить полку.
Поправить полку в шкафу может понадобиться в любой момент.
Последние обычно ломаются под весом того, что «может понадобиться» и «это еще можно носить». Поскольку крепления для полок в шкафу изначально не рассчитаны на такой режим эксплуатации, периодически приходится все переделывать заново. Благо вариантов существует предостаточно.
Периодически полки приходится прикреплять заново.

• Виды креплений для разных полок
• Держатель для стеклянной полки в шкафу
  • Классические, опорные
  • «Пеликан»: вставные, с фиксатором
  • Крепление полок из сетки
• Установка полок в шкафу: виды крепежа
  • Евровинты (еврошурупы, конфирматы)
  • Крепления для полок в шкафу: растекс (минификс)
  • Коническая стяжка
  • Винтовая стяжка
  • Крепления для полок в шкафу: рафикс
  • Полкодержатель
  • Шкант
  • Уголки
• Как крепить съемные полки?
• Держатель для полки в шкафу: уход и эксплуатация
• Видео: как повесить полки на скрытые крепления?

Виды креплений для разных полок

В современной мебели используется три основных вида полок:

1. Деревянные. Материалом служит ДСП или МДФ. Наиболее распространенный вид.
2. Стеклянные. Изготавливаются из закаленного стекла путем специальной термохимической обработки. В результате обеспечивается дополнительная прочность, что позволяет использовать их в мебельном производстве.
3. Сетчатые или проволочные. Представляют собой проволочный каркас в виде ящиков или корзин.

Сегодня полки изготавливаются почти из любых материалов, в том числе и из стекла.

Существуют дополнительные модификации полок, такие как раскладывающиеся, выдвижные или с регулировкой по высоте. Тем не менее для их установки не применяется какой-либо специально разработанный тип фурнитуры (за исключением выдвижных).

Полки могут иметь различные модификации, среди которых – выдвижные механизмы.

Держатель для стеклянной полки в шкафу

Существует два наиболее распространенных вида полкодержателей для стекла.
Для стеклянных разработаны специальные держатели.

Классические, опорные

В общем виде представляют штифтовое исполнение и конструктивно делятся на две части: потайную и опорную. Первая часть, как правило, монтируется в стенку. Опорная – предназначена непосредственно для удержания плоскости полки. Изготавливается в виде площадки: простой, с покрытием, с пластиковой прокладкой или установленной присоской. Позволяет снимать полки без использования инструмента.
Различные модификации классических держателей могут выглядеть по разному.

«Пеликан»: вставные, с фиксатором

Данный тип креплений может иметь различное конструктивное исполнение, но принципиально также состоит из двух частей: потайной и приемной. Потайная часть позволяет установить крепеж на стенку шкафа, а приемная содержит паз, куда вставляется стекло и закрепляется фиксатором. Для установки требуется отвертка или специальный ключ.
Держатели “Пеликан” выглядят таким образом.

Крепление полок из сетки

Такие полки часто используются в кухонных шкафах или в шкафах-купе. Если на кухне они используются, как правило, для хранения (сушки) посуды, то крепление полок в встроенном шкафу купе может потребовать специального усиления (помимо типового или того, который поставляется в комплекте), поскольку в этом случае сетчатые полки чаще всего применяются для хранения обуви.
Такие полки используются на кухнях для хранения посуды.
Это накладывает свои требования из-за большой нагрузки и увеличенного размера. В целом, крепление представляет собой упор со штифтовой частью для монтажа и паз для размещения проволоки каркаса.
Как правило, они крепятся на опорную часть.

Установка полок в шкафу: виды крепежа

Мебельная крепежная фурнитура различается как по назначению, так и по характеру обеспечиваемого соединения.
Крепежи для полок отличаются по назначению и характеру соединения.
По назначению крепеж бывает:

• Каркасный.
• Монтажный.
• Силовой.

По характеру соединения:

1. Разборное.
2. Неразборное.

Обычно крепеж предполагает использование таких инструментов, как дрель, фрезы форстнера, зенковки, отвертки, шестигранные ключи, стамески, столярный клей. Кроме того, некоторые виды крепежных элементов требуют задействования весьма специфичного инструмента, что накладывает ограничение на возможность их применения (стяжка Lamello Invis).
Для крепления полок потребуются определенные инструменты.

Перед выбором типа крепежа следует тщательно обдумать характер использования шкафа, чтобы впоследствии можно было обеспечить беспроблемное обслуживание отдельных элементов или же проведение полной разборки.

Евровинты (еврошурупы, конфирматы)

Используются для соединения элементов мебели из дерева (ДСП, МДФ). Такой крепеж для полки в шкафу выдвигает требование к толщине стенки – не менее 16мм. Изготавливаются конфирматы в определенном диапазоне длин, от 20 до 70мм.
Стенка для такого крепления должна быть не тоньше 16 мм.
Для подготовки посадочного отверстия требуются особые сверла с зенковочной частью у основания, а также специальные ключи для фиксации на месте. Отличаются относительной простотой сборки, однако могут подходить не для всех типов мебели, так как головка винта остается открытой. Кроме того, еврошурупы не позволяют организовать продольное расположение полок на одной высоте при наличии вертикальных перемычек.
Такие крепления достаточно надежны.

Крепления для полок в шкафу: растекс (минификс)

Данная фурнитура относится к так называемым эксцентрикам, что косвенно указывает на их принцип действия. Этот тип креплений обеспечивает хорошую прочность соединений, но сложен при подготовке, так как требует большой точности сверления отверстий. Конструктивно состоит из втулки под штифт (футера), собственно, штифта и стягивающей втулки.
Так выглядят крепления Растекс.
Футер устанавливается в стенке шкафа, на предварительно подготовленное место. В него вкручивается штифт. Для стягивающей втулки фрезой выбирается часть древесины таким образом, чтобы она легла в полку заподлицо. Перпендикулярно ей, из торца, сверлится отверстие для штифта. После того, как соединение собрано, втулка подтягивает штифт и зажимает его, благодаря пазу в боковине (отсюда и эксцентрик).
Это крепление требует навыков точного сверления.
Такое соединение имеет два существенных недостатка: его нельзя использовать в готовом каркасе, а при разметке следует учитывать, что при фиксации полка может смещаться в плоскости.

Коническая стяжка

В этом случае установка полок в шкафу схожа с установкой при помощи минификса. Более того, принципиальная схема их также довольно близка: и там, и там есть футер, стягивающая втулка и штифт. Разница заключается лишь в способе удержания.
Так выглядят конические винты для крепления.
Если растекс обеспечивает это при помощи паза в корпусе втулки, то здесь фиксация осуществляется специальным коническим винтом, который, вкручиваясь в полость втулки, зацепляет соответствующее отверстие на конце штифта и подтягивает его, создавая тем самым необходимое натяжение.

Винтовая стяжка

Обычно данный крепеж применяется для удлинения (сращивания) полок, в частности при наличии вертикальных стенок. Такое решение обеспечивает как достаточно удобный способ монтажа, так и высокую надежность. Может рассматриваться в качестве дополнительного усиления каркаса.
Винтовая стяжка удобна в плане монтажа и надежна.
Принципиальная схема такого решения чрезвычайно проста: с края полки фрезой выбирается часть древесины, образуя углубление. Аналогичное ему формируется и в другой полке. В стенке сверлится отверстие, достаточное чтобы прошел стягивающий штифт с резьбой или винт. В углубления вкладываются скобы специальной формы с отверстием в боковой части. Штифт продевается в скобы, после чего стягивается гайками с обеих сторон.

Крепления для полок в шкафу: рафикс

Еще один представитель вида эксцентриков, только в отличие от минификса, не требует сверления торцевого канала. Принципиальная схема примерно такая же, только штифт удерживается при помощи специального винта.
Так выглядят крепления для мебели Рафикс.
Выборка под втулку производится у края полки, так, чтобы после обработки фрезой на торце получился проем, достаточный для прохода штифта, который устанавливается на стенке шкафа. После этого полка со вставленными втулками надевается на штифты. Фиксация происходит посредством затягивания болтов. К недостаткам рафикса можно отнести неудобство монтажа, особенно при небольшой высоте размещения полок.

Полкодержатель

Самый простой, притом не менее эффективный вариант крепления полок. Конструктивно различается на врезной и навесной. Врезной предполагает штифтовую часть, при помощи которой он устанавливается внутри стенки. Навесной – крепится шурупами или на клей.
Полкодержатели могут быть врезными и навесными.
При таком способе полка свободно располагается на упорах (под собственным весом), что, в случае необходимости, позволяет ее легко демонтировать. Конструктивно типовой держатель для полки в шкафу может снабжаться площадкой, дополненной прокладками или специальным выступом для предотвращения смещения полки по направлению к двери.
Удобство таких держателей в том, что полку в любой момент можно свободно демонтировать.

Шкант

Тот же штифт, только деревянный – древнейший способ соединения элементов мебели между собой. Конструктивно представляет собой небольшой чопик (20-30 см. в длину) с рифлением по боковой поверхности. Соединяемые части каркаса (или полок) содержат входные и ответные соосные отверстия, так, чтобы штифт, установленный в торец полки, вошел в отверстие на стенке шкафа.
Деревянный шкант имеет форму небольшого чопика с рифлением по боковой поверхности.
В принципе, бывает достаточно одной лишь установки шкантов. Тем не менее для надежности соединения, а также для усиления каркаса прилегающие торцы дополнительно проклеиваются (иногда вкручивают и конфирматы). Явным недостатком этого вида креплений является сложность демонтажа. Как правило, такой крепеж для полки в шкафу
используется в неразборных конструкциях.
Недостаток такого крепления – сложность демонтажа полок.

Уголки

Также простой и в то же время надежный вид крепежной фурнитуры. Различаются как по конструктивному исполнению (в деталях), так и материалом изготовления. Безусловно, лучше всего устанавливать металлические уголки, как более прочные и долговечные. Однако они имеют существенный недостаток – внешний вид.
Уголки – простая и надежная фурнитура для крепления полок.
Поскольку монтаж уголков, что к стенке, что к полке осуществляется при помощи шурупов, это не всегда может быть приемлемо. В таких случаях установка полок в шкафу осуществляется с использованием пластиковых уголков открытого или закрытого типа. В крепеже закрытого типа предусмотрена специальная крышка, скрывающая малоэстетичную внутреннюю часть.

Впрочем, в последнее время и металлические уголки также стали снабжаться декоративными крышками.

Как крепить съемные полки?

Съемные полки часто устанавливаются в уже используемый шкаф. Также это может быть изначальное решение, преследующее свои конкретные цели. В принципе, для их монтажа подходит большинство из приведенных видов креплений, но не все. Обычно используются следующие:

• Полкодержатели.
• Уголки.
• Винтовые или конические стяжки.

При наличии необходимого инструмента хорошим решением может оказаться и рафикс, но только, если полку не требуется снимать через день.

Держатель для полки в шкафу: уход и эксплуатация

Как таковых, особых правил, касающихся исключительно ухода за крепежом, не оговаривается. Разве, чтобы пластиковые уголки да стягивающие втулки содержались в чистоте. Здесь больше важен режим эксплуатации. Например, соединение на евровинтах плохо переносит нагрузки в перпендикулярной плоскости.
Особых требований к уходу за крепежами нет.
Минификсы, конические стяжки и особенно рафиксы обладают большей степенью сопротивления. У таких креплений самое слабое место – это вырезы под штифт. Поэтому не стоит нагружать полки сверх обычного. Кроме того, желательно не допускать превышения влажности в помещении, так как это не лучшим образом сказывается на механических свойствах древесины.
Если полка правильно прикреплена, она прослужит очень долго.
Исходя из большого выбора имеющегося крепежа и вспомогательной фурнитуры, решение проблем с установкой новой полки или креплением оборвавшейся не должно представлять больших трудностей. Более того, используя оригинальные крепления для полок в шкафу, можно попытаться оптимизировать внутреннее пространство так, чтобы туда уж точно поместилось все то, что может понадобиться.

Видео: как повесить полки на скрытые крепления?

Полное руководство полочника | Древесина

Каким бы простым ни казался проект по обработке дерева, его стоит планировать заранее. Стеллажи не исключение. Любая доска, поддерживаемая в двух точках, считается полкой, но вы быстро сталкиваетесь с вопросами: какой материал и размеры пролета подходят лучше всего? Какие опоры следует использовать? Какие варианты у вас есть, чтобы полка хорошо выглядела и гармонировала с окружающей обстановкой?

Чтобы помочь вам в успешном изготовлении полок, мы составили это руководство. Вы найдете диаграмму, охватывающую 19выбор материала и окантовки для пяти возможных пролетов, 11 вариантов фурнитуры для регулируемых полок, пять вариантов размещения стационарных полок внутри шкафа, указания по креплению опор для настенных полок и информация о стеклянных полках. Планируете ли вы построить формальный книжный шкаф для гостиной или место для хранения банок с краской в ​​гараже, вы должны найти ответы на свои вопросы.

Учитывайте ширину, высоту и расстояние между полками

Хотя на полках с годами может храниться множество предметов, адаптируйте размеры в соответствии с первой целью, которую вы имеете в виду. Чтобы обеспечить возможность изменения расстояния, используйте стандарты и кронштейны или полочные штифты и ряд отверстий, расположенных на равном расстоянии друг от друга.

Глубина полки, однако, выбирается один раз. Обычно это зависит от того, что вы собираетесь хранить или отображать. Измерьте предметы, которые вы хотите разместить на полках, будь то телевизор, аудиоаппаратура или маленькие фигурки. Взгляните на удобную таблицу ниже , где указаны места, необходимые для нескольких обычных предметов.

Custom Chart.jpg

Что касается высоты ваших полок, убедитесь, что они находятся в пределах досягаемости людей, которые будут их использовать. В общих чертах, удобная максимальная высота полки для взрослых составляет 68 дюймов над полом, для подростков — 61 дюйм; для учащихся средних классов — 55 дюймов, для детей от детского сада до третьего класса — 51 дюйм; а для дошкольников — 48″.

Если вы планируете использовать полки для электронных компонентов, предусмотрите дополнительное пространство для проводов и шнуров, а также предусмотрите отверстия для прокладки шнуров между полками или к настенной розетке. Для электрической вилки требуется отверстие диаметром не менее 1 ¹ ⁄ ₄ «.

Передний край полки многое говорит о вашей работе

увидим позже, цельная древесина, приклеенная по всей длине переднего края полки, добавляет большую прочность. Это также важно для внешнего вида, когда вы используете фанеру. И кромка сделана достаточно широкой, чтобы доходить до ³ ⁄ ₄ «полка визуально утяжеляет большие книжные шкафы, что придает ощущение солидности и надежности.

Если вы решите применить кромку, используйте ³ ⁄ ₄ » заготовку, обрезанную до нужной ширины. Чем шире окантовка, тем больше прочности вы добавляете. Положитесь на простое соединение встык и желтый клей, чтобы прикрепить кромку к полке. Также убедитесь, что кромка слегка выступает за верхнюю поверхность полки, когда вы ее зажимаете. После того, как клей высохнет, обрежьте кромку идеально заподлицо с верхней поверхностью, используя насадку для обрезки заподлицо в ручном фрезере. См. «Как быстро подрезать кромку заподлицо» в конце этой статьи, чтобы узнать о простом приспособлении, которое поможет вам выполнить эту задачу, не повредив поверхность полки.

Выберите достаточно прочный материал для стеллажей.

Shelf Deflection.jpg

В качестве полки можно использовать листовые материалы почти любой формы или массивные пиломатериалы при наличии достаточного количества точек опоры. Однако выбор материала становится решающим, когда вы поддерживаете полку только на концах. Чтобы оценить различия в силе, мы провели тест. См. фото выше .

Чтобы дать нашим тестовым материалам серьезную нагрузку, мы загрузили каждую полку шириной 11 дюймов полным набором энциклопедий — это 64 фунта книг. Мы оставили вес на месте на полчаса, а затем измерили прогиб в Конечно, фотографии или легкие предметы коллекционирования оставят на ваших полках лишь небольшую часть этой нагрузки. Но неплохо было бы создать дополнительную прочность на тот случай, если в будущем это потребуется.0003

Мы протестировали 10 материалов двумя способами: с ³ ⁄ ₄ ×1 ¹ ⁄ ₄ » кромкой, наклеенной на переднюю часть полки, и без нее. Мы использовали дуб, сосну и тополь. для окантовки, соответствующий выбору полки и ее наиболее вероятной настройке. Во многих случаях окантовка уменьшала провисание наполовину или более (полки из волокна стеблей пшеницы поставляются с завода с выпуклым профилем, который не подходит для передней окантовки). Мы использовали одни и те же полки на каждом пролете, чтобы избежать каких-либо различий в качестве, сокращая их длину для каждого этапа теста.0003

Разумеется, мы включили не все параметры. Если вы добавите вторую кромку сзади любой полки или ребро жесткости снизу, вы сделаете ее еще больше.

В целом, ³ ⁄ ₄ ″ Балтийская береза ​​с окантовкой из тополя превзошла все остальные, даже массивные породы; она отказывалась провисать при пролете более 42 дюймов. Главный недостаток балтийской березы — доступность. Вы скорее найдете ее в специализированном магазине столярных изделий или на лесопилке, чем в домашнем центре.

Удивительно, но обрезная сосна превзошла обрезную дубовую древесину в рейтинге нулевого провисания, достигнув 36 дюймов. Тем не менее, дуб показал лучшие результаты, чем сосна, в категориях необрезной.

Обрезная или нет, ни один из протестированных материалы дали удовлетворительные результаты на пролете 48 дюймов. Если вам нужны полки такой длины для хранения книг или других тяжелых предметов, склейте две детали ³ ⁄ ₄ дюйма вместе, чтобы получилась полка толщиной 1 ¹ ⁄ ₂ дюйма. При 42 дюймах цельная древесина с окантовкой провисла примерно на ⁴ ⁄ ₆₄ «( ¹ ⁄ ₁₆ «) в центральной точке, что визуально приемлемо. (Глаз заметит провисание примерно ¹ ⁄ ₃₂ «на погонный фут.) Учтите, однако, что стационарная установка, вероятно, со временем провиснет больше.

максимальный пролет для необрезного материала, провисание оставалось проблемой для большинства наших полок. Однако обрезная сосна осталась плоской, а массив дуба, как обрезной, так и обычный, остался в допустимых пределах.

Обрезная фанера из дуба и обрезная древесноволокнистая плита средней плотности (МДФ) стали возможным выбором для 30 дюймов. К тому времени, когда мы сократили пролет до 24 дюймов, примечательными были те, которые по-прежнему не оставались ровными: ДСП, ориентированно-стружечная плита. доска и доска из стеблей пшеницы.

Для легкого и яркого вида попробуйте стеклянные полки

Некоторые витрины более привлекательны со стеклянными полками, а не с деревянными. Прозрачные стеллажи создают легкий, воздушный вид и привлекают внимание к выставленным предметам. Стеклянные полки легко крепятся с помощью полочных штифтов или легких стандартов и защелкивающихся кронштейнов. Если вы рассматриваете стекло, вот что вам нужно знать о прочности и вариантах профиля.


No routing.jpg

Наращивание мышц с помощью фиксированных полок

Если вы точно уверены в расстоянии между полками и не ожидаете изменения его для разных предметов, вы можете выбрать сборку шкафа с фиксированными полками. Такие полки не только придают стеллажу стройный вид, но и добавляют прочности и устойчивости.

Выберите один из вариантов, показанных на этих чертежах, при сборке шкафа с фиксированными полками. Сделайте свой выбор, основываясь на стиле самого предмета или в соответствии с окружающей мебелью.

Ключом к любому из этих методов фиксированной полки является уверенность в том, что поддерживающие выступы на обоих концах полки идеально совпадают. Для этого расположите их точно на одинаковом расстоянии от нижней части боковины шкафа и перпендикулярно краям. Избегайте стыковых соединений, в которых вся опора обеспечивается гвоздями, шурупами или печеньем. Стоит приложить усилия, чтобы вырезать дадо, которые со временем дают гораздо больше поддержки. Для менее формальной работы поместите простые планки под каждый конец полки. Этот подход лучше всего работает, когда боковая часть шкафа сделана из фанеры или другого промышленного материала, поэтому вам не нужно беспокоиться о винтах, ограничивающих его движение. Закрепите полки к планкам винтами, ввинченными снизу.

Мышцы 1. jpg

Мышцы 2x.jpg

Мышцы 3.jpg

Убедитесь, что обеспечена вся необходимая поддержка

Набор штифтов, показанный ниже ниже представляет собой верхушку айсберга для поддержки концов регулируемых полок. Мы выбрали некоторые из наших фаворитов для приложений от утилитарных до элегантных. Если вы планируете покрыть полками стену недостроенного подвала, выбирайте те, которые стоят меньше всего. Для небольших проектов разница в цене не так важна, и вы должны использовать любой стиль, который кажется вам подходящим.

Support Options.jpg

Обратите внимание, что некоторые латунные штифты поставляются с латунными втулками для отверстия. Рукава могут показаться небольшой деталью, но они придают вашему проекту гораздо более законченный вид. Они скрывают открытые слои, если вы сверлите фанеру, они не дают штифтам вдавливаться в нижнюю часть отверстия, а на поверхности виден стильный круг из латуни.

Металлические ножки, предназначенные для крепления клипс на поверхности боковины шкафа. Чтобы придать вашей установке более качественный вид, вырежьте неглубокие канавки для каждой стойки, в которую они будут вставляться.

Настенные полки для любых вещей

Иногда требуется разместить полки на стене, а не внутри шкафа. Такой подход может ускорить строительство, сэкономить площадь или обеспечить хранение пиломатериалов или других длинных предметов.

Настенный монтаж позволяет легко увеличить количество точек опоры и повысить прочность полки. Для стеллажей, предназначенных для хранения пиломатериалов, банок с краской или других тяжелых материалов, целесообразно разместить несколько кронштейнов под каждой полкой, каждый из которых прикреплен к стенной стойке с помощью соответствующих винтов или гвоздей. Как правило, используйте #12×2 ¹ ⁄ ₂ «или более длинные винты для гарантированной прочности. Проверьте расчетную нагрузку кронштейна, чтобы рассчитать количество кронштейнов, необходимых для вашей конкретной ситуации.

Металлические стандарты и кронштейны с прорезями, такие как те, что показаны на фотографии ниже слева , обеспечивают гибкость в выборе количества полок и расстояния между ними Конструкция с двумя слотами повышает поперечную устойчивость

Установите кронштейны большего размера, такие как на фото ниже право , в постоянном месте для действительно больших работ. Например, набор этих кронштейнов выдержит большое количество пиломатериалов в вашей мастерской.

Two Options.jpg

Как быстро обрезать кромку заподлицо

После изготовления пары зажимных приспособлений для окантовки полки зажмите их на краю верстака. Затем зажмите две полки с краями, как показано, верхними сторонами к приспособлениям, чтобы обеспечить поддержку основания фрезера. Установите фрезу для обрезки заподлицо ¹ ⁄ ₂ дюйма в фрезер и профрезеруйте сначала одну полку, а затем другую, чтобы кромка находилась на одном уровне с поверхностью полки.



Когда вы используете полку из цельного дерева или применяете деревянную кромку к листовым изделиям, у вас есть широкий выбор профилей. Простое закругление смягчает внешний вид полки, а фаска добавляет немного визуального интереса.

Для элегантных или классических проектов используйте фрезу для формирования кромок, соответствующую вашему дизайну. Используйте серию световых проходов на столе фрезера, чтобы придать форму профилю после нанесения и обрезки кромки заподлицо. 9№ 0003

Чтобы быстрее оформить передний край полки из фанеры или других листовых материалов, просто прикрепите гибкую, предварительно склеенную деревянную или меламиновую фанеру. Смотрите фотографии ниже для правильной процедуры. Посетите домашний центр для этого типа шпона, который не добавляет прочности полке, но быстро покрывает необработанный, непривлекательный край материала.

Quick steps.jpg

Связанный контент

Загрузить схему стеллажей

Как собрать навесной шкаф своими руками

5602 акции

• 88

Узнайте, как сделать навесной шкаф для кухни, ванной или прачечной с помощью простой бескаркасной конструкции! Экономьте деньги с навесными шкафами своими руками, размер которых соответствует вашему пространству!

Ремонт кухни с нестандартными шкафами – это дорого! Но вы можете сэкономить много денег, сделав их самостоятельно.

Сделать навесной шкаф своими руками проще, чем вы думаете! Метод сборки похож на сборку ящика, только большего размера.

Я покажу вам, как сделать настенный шкаф своими руками из фанеры, чтобы создать идеальное решение для хранения вещей в вашем доме! Тогда узнайте, как установить навесные шкафы самостоятельно в этом уроке!

Этот пост содержит партнерские ссылки для вашего удобства. Покупки, сделанные по этим ссылкам, могут принести мне небольшую комиссию без каких-либо дополнительных затрат для вас. Пожалуйста, посетите мою страницу раскрытия информации для получения дополнительной информации.

Инструменты и материалы

• Фанера ¾ дюйма
• Фанера ¼ дюйма для задней стенки
• Настольная пила или гусеничная пила (можно использовать циркулярную пилу, но разрезы будут не такими чистыми)
• Облицовка кромки
• Кромкооблицовочный станок
• Шаблон для выемки и винты для выемки 1 ¼ дюйма ИЛИ зенковка и шурупы для дерева 2 дюйма
• Клей для дерева
• Зажимы
• Сверло
• Шаблон для отверстий под шпильки
• Квадрат

Как собрать навесной шкаф

Измерение и набросок конструкции

Каждое помещение отличается друг от друга, поэтому важно правильно снять мерки и сделать быстрый набросок, прежде чем приступать к сборке навесных шкафов. Вот несколько стандартных размеров, которые следует учитывать:

• Стандартная глубина навесных шкафов составляет 12-18 дюймов , включая дверцы. 12 дюймов — обычное дело для кухонных шкафов, так что у вас будет достаточно места для работы на столешнице внизу. Шкафы над холодильником обычно имеют глубину 24 дюйма, а кладовые шкафы от пола до потолка могут различаться по размеру в зависимости от места.0190
• Ширина навесного шкафа может варьироваться от 9 дюймов до 48 дюймов , но вам следует подумать о том, чтобы их ширина не превышала 36 дюймов, чтобы предотвратить провисание. 30 дюймов является стандартным для двухдверного настенного шкафа.
• Высота навесного шкафа зависит от вашего потолка. Верхние шкафы должны быть установлены на высоте 18 дюймов над столешницей, а их высота может варьироваться в зависимости от желаемого внешнего вида. Примите во внимание любые молдинги или софиты, которые вы планируете установить в пространстве.
• Верхняя и нижняя части должны быть между сторонами для дополнительной прочности на сдвиг. Вы ведь не хотите, чтобы дно выпадало, когда оно заполнено тяжелой посудой!

На своей кухне я построил три нижних шкафа, чтобы они поместились вдоль одной стены, и спроектировал навесные шкафы одинаковой ширины. С обеих сторон есть 30-дюймовый шкаф с нестандартной шириной посередине, чтобы соответствовать пространству. Настенные шкафы имеют высоту 34 дюйма, что оставляет два дюйма пространства между верхней частью шкафов и потолком для отделки.

Вырежьте детали из фанеры

Навесной шкаф состоит из двух сторон, верхней и нижней, полки и задней стенки. Если задняя часть сделана из тонкого материала толщиной ¼ дюйма, за ней также есть две деревянные планки, чтобы надежно прикрепить шкаф к стене. Дополнительные сведения и схемы см. в моих частях стойки шкафа.

Если вы не рисуете Вертикально на боковые и задние части и по горизонтали на верх, низ и полки.

Я использую готовую березовую фанеру толщиной 3/4 дюйма для своих кухонных шкафов, поэтому на складе пиломатериалов мне пришлось разрезать два листа на более удобные секции. Один лист будет боковинами шкафа, и он был разрезан на куски размером 36 x 48 дюймов. . Другой лист предназначен для верха, низа и полок и был разрезан на секции 30 x 48 дюймов. все части.

Теперь я могу один раз установить упор на настольную пилу и обрезать все стороны, верх, низ и полки до одинаковой ширины. Вы также можете использовать гусеничную пилу с параллельными направляющими или циркулярную пилу с кромочной направляющей, чтобы сделать эти повторяющиеся разрезы.

Обязательно маркируйте свои детали, чтобы их не перепутать! Я использую малярный скотч, чтобы потом не затирать маркировку. Сохраните все оставшиеся детали шириной не менее 3 дюймов для планок гвоздезабивателя.

Вырежьте паз для задней панели (дополнительно)

Существует несколько различных способов установки задней панели на шкаф. Вы можете просто прикрепить заднюю часть скобами, но полоски для гвоздей будут видны внутри шкафа. Я предпочитаю вырезать канавку во всех частях, чтобы в нее скользила задняя часть, а затем спрятать за ней полоски гвоздезабивателя.

Вы можете вырезать эту канавку на настольной пиле, фрезерном станке, циркулярной пиле или гусеничной пиле (используя направляющую кромку). Мне нравится использовать одно лезвие вместо паза, так как этот паз требует только двух проходов через пилу для правильной посадки.

Во-первых, установите высоту лезвия так, чтобы оно прорезало древесину не менее чем на треть. Я установил свой на ¼ дюйма, чтобы упростить математику, но, вероятно, мне следовало сделать его ближе к ⅜ дюймам, чтобы задняя часть не выскакивала так легко.

Затем установите расстояние от лезвия до упора с помощью обрезка той же фанеры, которую вы планируете использовать для планок для гвоздей.

Используйте кусок фанеры, чтобы вырезать первый паз, затем отложите его в сторону. Вырежьте все боковые, верхние и нижние части с одинаковым параметром.

Теперь немного сдвиньте упор вправо , чтобы расширить канавку. Пропустите тестовый образец через пилу и проверьте, подходит ли фанера ¼ дюйма. Продолжайте регулировать расстояние до тех пор, пока он не будет скользить без усилия, но останется на месте плотно.

Перед тем, как передвинуть ограждение, нужно сделать еще один надрез . Ранее полки были обрезаны до того же размера, что и верх и низ, но теперь задняя панель будет в способ

Вы можете использовать ту же настройку настольной пилы, чтобы обрезать заднюю часть полки так, чтобы она идеально встала на одном уровне с передней частью шкафа! Просто поднимите лезвие, чтобы оно полностью прорезало фанеру, и пропустите все полки через пилу.

Если вы заметили, что срезы получаются не такими чистыми, как хотелось бы, возможно, вам нужно почистить пильное полотно! После большого количества разрезов фанеры клей между слоями может скапливаться на зубах и вызывать пригорание и разрыв. Это быстрее и дешевле, чем покупка нового лезвия!

Обрежьте фанеру сзади

Теперь, когда вы знаете, насколько глубока ваша канавка, вы можете обрезать фанеру по размеру. Он должен быть равен размеру проема плюс глубина канавок со всех четырех сторон. Я обычно делаю свой немного меньше в обоих направлениях, чтобы он плавно скользил во время сборки.

Облицовка кромки

Это бескаркасные навесные шкафы, поэтому края фанеры необходимо закрыть, чтобы не было видно слоев. У меня есть полное руководство по нанесению окантовки кромок, поэтому здесь я расскажу лишь об основах.

Если вы не красите свой шкаф, вам следует выбрать кромку, соответствующую цвету фанеры. Поскольку я делаю эти навесные шкафы из готовой березовой фанеры, я использовал предварительно обработанную березовую кромку.

Нанесите кромочную ленту на край напротив канавки, которую вы только что прорезали. Просто прогладьте его, а затем обрежьте излишки триммером для окантовки.

Я также приклеил кромку к нижней части боковых частей, потому что вы можете видеть нижнюю часть этих верхних шкафов, когда сидите за обеденным столом.

Просверлите отверстия для штифтов в полках

Просверлить отверстия для штифтов в полках гораздо проще сейчас, чем после того, как шкаф собран. Существует множество различных зажимных приспособлений для штифтов, которые позволяют легко получить правильное расстояние с помощью всего лишь дрели.

Но я обнаружил, что сверло может создать неровное отверстие, поэтому вместо него я выбрал фрезер. Я строю МНОГО шкафов, так что это стоило вложений! В ближайшее время я подробно расскажу об этом процессе в отдельном уроке.

Имейте в виду, что вам не нужно сверлить отверстия по всей длине боковых частей. Вы не собираетесь ставить полку на дюйм выше дна! Просверлите первое отверстие посередине, затем по 5-7 отверстий в каждую сторону от точки.

Сверление карманных отверстий или зенкерных отверстий

Если у вас есть приспособление для карманных отверстий, вы можете использовать его для сверления карманных отверстий вдоль обоих концов верхней и нижней частей. Убедитесь, что эти отверстия находятся на противоположной стороне от канавки!

Я хотел избежать карманных отверстий на нижней стороне шкафов, так как их видно, когда сидишь за обеденным столом рядом. Я все равно планирую закрыть боковые стороны торцевой панелью, поэтому решил просто просверлить отверстия с зенковкой.

Поместите нижнюю часть между двумя сторонами кромкой вверх. Используйте зажимы, чтобы скрепить детали. Отмерьте и отметьте ⅜ дюйма сверху и снизу с обеих сторон.

Используйте зенкер, чтобы предварительно просверлить отверстия и создать углубление для головки винта на каждой из ваших отметок. Мне очень нравится этот, потому что он делает чистые отверстия в постоянная глубина У меня есть полное руководство о том, как зенковать винты, если вы не знакомы с этой техникой

Сборка деталей навесного шкафа

После всех подготовительных работ сборка навесного шкафа — это самое простое! Нанесите столярный клей на оба конца нижней части. Прижмите две стороны к основанию и проверьте квадратность. Затем скрутите их вместе шурупами с потайными отверстиями или 2-дюймовыми шурупами через предварительно просверленные отверстия.

Не беспокойтесь о заполнении этих отверстий для шурупов. Они будут скрыты между шкафами или у стены или закрыты торцевыми панелями.

Вставьте заднюю панель в пазы в верхней части корпуса

Нанесите столярный клей на оба конца верхней части и вставьте заднюю часть в канавку. Выровняйте верхнюю часть заподлицо с верхней частью сторон и прикрутите ее на место.

Проверьте, является ли ваш навесной шкаф квадратным, измерив его по диагонали в обоих направлениях. Этот маленький гаджет помогает держать рулетку на месте в углу. Если измерения совпадают, это квадрат! Если это не так, сожмите противоположные углы более длинного измерения зажимом, чтобы выпрямить его.

Прикрепите полоски для гвоздей

Помните те тонкие полоски, которые вы сохранили, когда вырезали куски фанеры? Теперь вы можете использовать их! Обрежьте их, чтобы они поместились внутри задней части верхней и нижней части шкафа.
