Как регулировать трехходовой клапан на теплый пол: чем хорош термостатический смеситель при регулировке температуры тёплого пола — Концессии и государственно-частное партнерство в ЖКХ

Содержание

чем хорош термостатический смеситель при регулировке температуры тёплого пола

До недавнего времени тёплый пол ассоциировался с предметом роскоши. Но как оказалось, такое инженерное решение является наиболее действенным для создания удовлетворительного микроклимата в помещении. Привычное размещение радиаторов приводит к тому, что все тепло сразу поднимается, оставляя при этом нижние слои воздуха менее прогретыми, а пол и вовсе холодным. Это никак не вписывается в систему стандартов, которые определяют нормы благоприятных температурных показателей для человека.

Какой должна быть комфортная температура в жилом помещении

Так, в этих стандартах указано, что на уровне пола температура должна быть в пределах 22 °C-24 °C, а на уровне головы – не менее 20 °C. Возможно ли добиться таких показателей, если установлены настенные радиаторы? Однозначный ответ – нет. Можно добиться высоких температурных значений в квартире, это выполнимо как при центральном отоплении, так и при автономном – вопрос лишь в цене, которая будет объединять собой стоимость расходов на средства утепления. Но нижние слоя воздуха все равно будут менее прогреты.

Если же вы решили установить в своём жилище систему тёплого пола, вам нужно ознакомиться с таким её элементом, как термостатический клапан.

Для чего необходимо устройство

Термостатические клапаны выполняют функцию смешивания двух потоков в один для получения стабильной температуры в конструкции тёплого пола. При этом работа над получением необходимого значения температуры выполняется механизмом автоматически.

То есть, как можно было понять, имеется три хода для потоков воды. Отсюда и название таких клапанов – трёхходовые. Различаются они по способу смешивания потоков.

Два вида трехходовых клапанов по способу смешивания

Первый вид трехходового клапана – с функцией термостата

Его же ещё называют клапаном с поддержкой заданного уровня температуры.

Чтобы на выходе получить стабильное значение, он регулирует интенсивность и холодного, и горячего потока. По сути, чтобы на выходе было 40 градусов, происходит регулировка обоих потоков при помощи термостата, и выполнение балансирующей настройки идёт с целью получить не просто заданную температуру, но и стабильную по своему значению.

Этот вид клапана трехходового смесительного может использоваться как для системы тёплого пола, так и в бытовой системе горячего водоснабжения. Автоматическая подстройка температуры выходного потока позволяет защитить потребителя от возможного ошпаривания. Происходит это следующим образом: при отсутствии подачи холодной воды клапан автоматически перекрывает подачу и горячего потока. А в остальном регулировка производится при помощи термочувствительного элемента так: при контакте со смешанным потоком он определяет значение температуры, и уменьшает или увеличивает входные отверстия, сжимаясь или расширяясь соответственно, для получения требуемого показателя.

Второй вид – трехходовой термостатический клапан

Отличается от первого вида тем, что здесь идёт регулировка только входящего горячего потока. В комплекте с этим клапаном поставляется термоголовка, оснащённая выносным датчиком.

Кроме того, в продаже имеются трёхходовые смесительные клапаны, которые не способны самостоятельно производить стабилизацию выходной температуры.

По сути, это обычные краны, но и их тоже зачастую используют на смесительных узлах для регулировки температуры тёплого пола.

Два типа термостатического клапана по направлению потоков

Один из них выбирают исходя из удобства монтажа в конкретной схеме, и от типа установки.

Первый тип – т-образная схема. В ней выходной поток вытекает из середины, а горячая и холодная вода входит в противоположные стороны. Эту схему ещё называют симметричной.
Второй тип – L-образная схема, асимметричная. Горячая вода тут подаётся сбоку, холодная – снизу, а смешанный поток, соответственно, с противоположного канала к входному горячему.

Какую проблему решает смеситель этого типа

Смесительный клапан решает проблему, как объединить высокотемпературный контур радиаторов с низкотемпературным контуром тёплого пола, ведь предел рекомендуемой температуры для него – всего 40 °C, когда в отопительной системе значение температуры воды может достигать 90 °C. Кроме него, для регуляции можно использовать и другие средства. Зависит от того, насколько большая площадь будет отведена под систему тёплого пола.

Другие виды устройств, при помощи которых можно регулировать температуру тёплого пола

Для комнаты, площадь которой не превысит 10 квадратных метров, можно использовать обычные вентили. Достаточно установить два таких устройства по одному на подачу воды и на обратный поток, и выполнять регулировку так же само, как это делают на обычном радиаторе: прикрутили вентиль – снизили температуру, нужно её повысить – открыли вентиль посильнее. Недостаток такого смесительного устройства по сравнению с термостатическим трёхходовым клапаном – это ручная регулировка. Нет никаких приборов, которые покажут вам, какая температура получается на выходе, действия происходят методом «тыка».
Смесители термостатические бывают не только трехходовые, но и двухходовые. Такой клапан можно установить вместо одного из ручных вентилей (способ регулировки при помощи вентиля, описанный выше), и он уже будет поддерживать заданную температуру автоматически.
Для тёплого пола, который будет занимать большие площади, используют узел подмеса. Это устройство представляет целую систему из коллектора подачи и обратки, циркуляционного насоса и термостатического смесителя.

На что ориентироваться в первую очередь при выборе типа смесительного устройства

Исходя из этих данных, подбор системы смесителей для тёплого пола исходит в первую очередь из того, какую площадь вы собираетесь под него отвести.

Самый дешёвый и простой вариант – это вентиля. Но подходят они только для малых помещений. Так, если вам необходимо уложить тёплый пол в туалете или в ванной, приобретать целую систему из узла подмеса нет необходимости. Трёхходовые клапаны будут стоить дороже, но так вы сможете добиться лучшей регулировки температуры.

Цена таких смесителей, соответственно, выше, ведь в них установлены терморегуляторы. Двухходовой термостатический клапан может обойтись до 45 долларов, трёхходовой – до 50. Цена распределительного узла подмеса может достигать 1000 долларов.

Если желание завести тёплый пол под большую площадь вас не покидает, но стоимость распределительного узла оказывается неподъемной, его можно собрать самостоятельно из отдельных частей при условии, что вы обладаете знаниями и опытом работы в данной области. Существует множество готовых схем установки регулятора для тёплого пола, которыми можно воспользоваться для самостоятельного монтажа. Сборка узла из отдельных частей может удешевить его примерно в полтора раза.

Оцените статью: Поделитесь с друзьями!

Термоклапан на теплый пол. Как происходит регулировка обогрева теплого пола

Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.

Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.

Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:

Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась.

В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.

Итак, для контроля показателей температуры теплых полов нужны:

коллектор, куда сводятся все контуры;
терморегулятор;
термодатчик;
сервопривод, управляющий вентилями;

насос для подкачки воды.

Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.

Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.

Нужен ли трехходовой клапан для теплого пола. Основная функция, которая возложена на трехходовой клапан

Система отопления «водяной теплый пол» кардинально отличается от традиционно используемого нами, радиаторного обогрева. Все дело в том, что для отопительных контуров, лежащих на полу в теле бетонной стяжки, необходима невысокая температура теплоносителя. Теплые полы считаются низкотемпературной системой, подключение которой осуществляется к нагревательным приборам или к источнику горячей воды через смесительный узел.

Для того, что бы осуществлялся обогрев в соответствии с санитарными нормами, необходимо существенное снижение температуры воды, поступающей от источника нагрева в водяные контуры.

Именно эта функция и возложена на смесительный узел или как его принято называть в среде профессионалов, узел подмеса . Автономный котел в рабочем режиме нагревает воду до отметки 95⁰С. Немногим прохладней является вода в системе центрального отопления. Для нормальной работы греющих полов оптимальная температура теплоносителя составляет 35-55⁰С, которая и получается на выходе из смесителя.

На заметку: не путайте смесительный узел с коллекторов. Первый представляет собой комплект различных узлов и агрегатов, обеспечивающих регулировку подачи воды в водяной контур, тогда как второй является лишь составной частью всего регулирующего блока.

Смесительный узел представляет собой комплект приборов и устройств, выполняющих свои определенные функции. Если о коллекторе информации более, менее предостаточно, а вот что такое трёхходовой клапан, мало кто из нас имеет представление. Задача этого устройства заключается в смешивании двух разных по температуре потоков жидкости. Поступающая из обратной трубы, остывшая вода и горячая вода, идущая по трубе от источника нагрева, посредством работы этого механизма соединяется в один поток, необходимой температуры. Основная деталь этого прибора – термочувствительный сердечник, элемент, который реагирует на изменение температуры водной среды, сжимаясь или расширяясь.

Именно за счет такой конструкции, осуществляется работа трехходового клапана, направленная на автоматизированную регулировку температуры теплоносителя в системе.

На заметку: это устройство используется не только в работе водяных теплых полов, но и стоит на оснащении практически всех автономных систем отопления, работающих на жидком теплоносителе.

На рисунке показана схема смесительного узла для теплых полов и место, которое занимает трехходовой клапан.

Схема смесительного узла для теплых полов и место расположения в ней трехходового клапана.

Источник: https://mebel-doma23.ru/novosti/termoklapan-dlya-teplogo-pola-vodyanogo-kak-proishodit-regulirovka-obogreva-teplogo-pola

Трехходовой клапан для теплого пола регулировка.

Роль котла в терморегулировании греющего контура

При простом варианте подключения, когда котёл работает исключительно на подогрев воды для контура пола, никаких регулирующих приборов вообще не требуется.

В самой простой схеме только котёл и контур пола

Если котёл установлен газовый, современной модели, он сам по себе является отличным регулятором. Желаемая температура теплоносителя выставляется нажатием кнопок на его панели управления. Новое значение, когда нужно сделать воду горячее, охладить или вовсе отключить, задаётся без проблем, за считанные секунды.

И даже когда система двухконтурная — то есть, котёл не только обеспечивает работу напольного отопления, но и греет воду для батарей и точек разбора — температуру подогрева каждого контура можно отрегулировать за счёт автоматики самого котла. Отдельных приспособлений для этого вовсе не требуется.

То же самое и в случае установки электрического котла, работа которого так же легко регулируется с панели управления. Правда, электричество не самый дешёвый способ подогрева, и к нему обращаются только когда в доме нет газа. Но это уже другая история.

Панель управления современного газового котла

Мембранный (расширительный) бак, подключённый к твердотопливному котлу

Зависимость давления в бачке от температуры воды

Этот узел с манометром и терморегулятором обеспечивает безопасную работу системы

А вот чтобы иметь возможность регулировать температуру, когда воду греет не газовый или электрокотёл, а твердотопливный, в системе должен присутствовать расширительный (компенсаторный) бачок.

Чем выше температура поступающей в него воды, тем выше и давление. И то, и другое контролируется за счёт монтажа на бачок узла безопасности, включающего в себя манометр, клапан выпуска воздуха и терморегулятор, посредством которого и осуществляется настройка.

Внимание! Так что, в плане регулировки температур немаловажное значение имеет тип применяемого котла — влияет это и на структуру системы в целом. Например, в настенных котлах имеется встроенный насос, обеспечивающий циркуляцию воды. Если же котёл напольный, то и насос, и терморегулятор приходится монтировать отдельно.

Схема с отдельно монтируемым циркуляционным насосом

В случае подключения тёплого пола через отопление, регулировка температур осуществляется по тем же принципам. Просто в этом случае, температура в напольном контуре будет зависеть от температуры в батареях.

Наиболее сложно осуществлять регулирование подогрева при комбинированных схемах подключения, когда контуров много, и в каждом из них вода должна нагреваться по-разному.

Модуль регулирования водяных напольных систем заводской сборки

Тёплые полы — серьёзная статья затрат при ремонте, поэтому важно точно рассчитать, сколько и каких материалов понадобится. Чтобы облегчить ваши трудозатраты, мы подготовили специальную инструкцию , рассказывающую, как произвести расчёт тёплого пола — водяного или электрического. Онлайн-калькуляторы прилагаются. А в статье «Что нужно для тёплого пола?» найдёте полный список всего, что может понадобиться при монтаже.

Решить эту задачу позволяет внедрение в систему смесительного узла, в котором присутствует 3-х ходовой клапан и сервопривод. Что это такое, как функционирует и подключается, читайте далее.

Трехходовой клапан с термоголовкой для теплого пола. Алгоритм настройки узла регулирования:

1. Снять термоголовку (1) или сервопривод

Для того чтобы привод регулирующего клапана не влиял на узел во время настройки её следует снять.

2. Выставить перепускной клапан в максимальное положение (0,6 бар)

Если перепускной клапан сработает во время настройки узла, то настройка будет некорректной. Поэтому его следует выставить в положение, при котором он не сработает

3. Рассчитать положение балансировочного клапана вторичного контура (2).

Требуемую пропускную способность балансировочного клапана можно рассчитать, самостоятельно используя несложную формулу

t1 – Температура теплоносителя на подающем трубопроводе первичного контураt21– Температура теплоносителя на подающем трубопроводе вторичного контураt22– Температура теплоносителя на обратном трубопроводе (У обоих контуров совпадает)Kvт– Коэффициент, для COMBIMIX принимается 0,9Полученное значение Kvвыставляем на клапане.

Пример расчёта Исходные данныеРасчётная температура подающего теплоносителя – 95°С

Расчётные параметры контура тёплого пола 45°С-35°С

Полученное значение Kvвыставляем на клапане.

4. Настроить насос.

Для этого требуется рассчитать расход воды во вторичном контуре; кг/час и потери давления в контурах после узла; м.в.ст по формулам.

Где Q – Сумма тепловой мощности всех приборов, подключённых после COMBIMIX.с – теплоёмкость теплоносителя; если теплоноситель вода то

с=4,2кДж/(кг°C) Если используется иной теплоноситель, то теплоёмкость следует взять из технического паспорта этого теплоносителя.

На номограммах насосов представленных ниже, определяем скорость насоса. Для определения скорости насоса на характеристике отмечается точка, с соответствующим напором и расходом. Далее определяется ближайшая кривая, выше данной точке, она и будет соответствовать требуемой скорости.

Для COMBI 01/04 и COMBI 02/4 Для COMBI 01/06 и COMBI 02/6

Пример для тёплого пола с суммарной мощностью 10 кВтИ с потерями давления в самой нагруженной петле 40 кПа (4,07 м.вод.ст)

Расход воды во вторичном контуре:

Потери давления в контурах после узла CombiMIX с запасом 1 м.в ст.

Выбрана скорость насоса – MAX по точке (0,86 м3/час; 4,05 м.в.ст)

Если нет возможности рассчитать насос, то данный этап можно пропустить и сразу приступить к следующему. Насос при этом выставить в минимальное положение. Если в процессе балансировки выясниться, что давления насоса не хватает, то переключить насос на более высокую скорость.

5. Балансировка веток тёплого пола

Закрываем Балансировочно-запорный клапан первичного контура. Для этого откидываем крышку клапана и шестигранным ключом поворачиваем клапан против часовой стрелки до упора.

Ветки между собой балансируются балансировочными клапанами или регуляторами расхода (в комплект COMBIMIX не входят). Если после COMBIMIX только один контур, то ничего увязывать не нужно.

Ход балансировки следующий: Балансировочные клапаны/регуляторы расходов на всех ветках тёплого пола открываются на максимум, далее выбирается ветка, у которой отклонение фактического расхода от проектного максимально.

Клапан на этой ветке закрывается до нужного расхода. Таким образом, надо отрегулировать все ветки тёплого пола. Если после балансировки всех веток расход сбился, то следует подкорректировать расход в ветках.

Для индикации расхода можно использовать расходомер VT.FLC15.0.0. Если нет возможности использовать индикатор расхода, то отбалансировать ветки можно приблизительно по прогреву полов либо по температуре обратного теплоносителя.

Если в процессе балансировки не удалось получить требуемый расход по веткам даже при открытых клапанах, то следует переключить насос на высшую скорость.

6. Увязка узла COMBIMIX с остальными приборами отопления.

Открываем балансировочно-запорный клапан первичного контура при помощи шестигранного ключа до обеспечения требуемого расхода теплоносителя через первичный контур. Увязка узла производится совместно с увязкой всей остальной системы.

Трехходовой клапан для котла. Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со.

Весь процесс стоит разъяснить подробнее:

Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Видео тёплый пол. Клапан регулировочный

виды смесительных термостатических кранов, схема подключения своими руками

Я приветствую моего уважаемого постоянного читателя! Современные инженерные системы призваны сделать нашу жизнь более комфортной. Но они же требуют применения новых технических решений и устройств. Эта статья – об одном из таких устройств. В этой статье речь пойдет о том, для чего нужен и как работает трехходовой клапан для теплого пола.

Что это такое и для чего он нужен

Оптимальный современный способ обогрева – устройство в доме теплого пола. Теплый пол позволяет равномерно обогреть все помещение снизу и не тратить тепло на нагрев воздуха под потолком, обогреть только нужные комнаты или даже их отдельные участки. Обогрев с помощью системы теплого пола позволяет сэкономить до 30% топлива и финансов по сравнению с напольным и настенным отоплением.

В системе теплого пола используется теплоноситель с максимальной температурой +45 °С, а котлы нагревают теплоноситель до температуры 80…90 °С. Поэтому для обеспечения нужной температуры теплоносителя необходимо устройство, смешивающее горячую воду из котла и холодную воду из обратки. Для пола очень важно не превышать температуру теплоносителя. В качестве этого устройства в коллекторном узле и используется смешивающий трехходовой клапан.

Назначение и область применения

Трехходовой клапан применяется для регулирования температуры теплоносителя в трубопроводах, залитых в стяжку пола.

Теплые полы у нас пока еще не очень широко распространены, в основном их монтируют в частных домах. Но люди постепенно понимают надежность такого варианта отопления и видят экономию, и теплые полы постепенно завоевывают популярность как в общественных, так и офисных и административных зданиях.

Если взвесить все плюсы и минусы применения теплых полов, то значительная экономия перевешивает дороговизну и сложность монтажа всей системы.

Характеристики

Характеристики смесительных клапанов включают в себя:

Способ управления – механический или с помощью электропривода.
Диаметры патрубков.
Рабочее давление. Все трехходовые регуляторы рассчитаны на давление не меньше 1,6 МПа, а в частном доме в системе отопления пола давление не превышает 0,2-0,3 МПа, поэтому при покупке любой клапан по номинальному давлению подходит для частного дома.
Пропускную способность.

Из каких материалов изготавливают

Трехходовые смешивающие клапаны изготавливают из следующих материалов:

Латунь. Сплав меди с добавлением цинка не подвержен коррозии, латунная арматура прочна, долговечна. Иногда латунные изделия покрывают хромом или никелем – в эстетических целях, так как металл темнеет со временем. Это самый распространенный материал для регулирующих устройств отопления в жилых домах.

Бронза. Также сплав меди с оловом, алюминием, кремнием, бериллием. По качеству не уступает латуни, но встречается редко.

Нержавеющая сталь. Отличный материал для регулирующей арматуры. Ее долговечность, стойкость к коррозии и прочность выше, чем у латуни. Но нержавейка дороже, и использовать такие регуляторы в частном доме не имеет смысла.

Для регулирующих трехходовых клапанов используют также титан, углеродистую сталь с защитным покрытием, но это скорее варианты для промышленности. Керамику не применяют, она не выдерживает бесконечных срабатываний. Изредка встречаются дешевые изделия из силумина – сплава алюминия и кремния. По качеству изделия из силумина не выдерживают никакой критики – они очень быстро выходят из строя.

Практически всегда для монтажа систем теплого пола в частном доме используют латунные трехходовые вентили.

Принцип работы и устройство

Для регулирования степени нагрева теплоносителя в системе теплого пола применяется смесительный трехходовой клапан, имеющий один выход и два входа. Принцип действия: в устройство поступают два потока – горячая и холодная вода – и автоматически смешиваются в определенной пропорции.

Пропорция определяется настройкой терморегулятора. Клапан не меняет давление в трубопроводе (кроме незначительных потерь при прохождении воды через арматуру). Бывают модели с электроприводом – они позволяют очень точно регулировать температуру теплоносителя.

Конструкция клапана включает в себя корпус, регулирующие элементы (золотники), соединенные со штоком, термоголовку, управляющую штоком и через его движение золотниками. В корпусе имеются седла с уплотнителями. При повороте штока жестко связанные с ним золотники приоткрывают или перекрывают потоки холодной или горячей воды, меняя температуру воды на выходе из вентиля.

Шток поворачивает термоголовка, которая срабатывает при повышении и понижении температуры выходящего теплоносителя. Устройства с электроприводом срабатывают от автоматики: она включается, если поступает команда от датчиков температуры.

Существуют трехходовые клапаны, в основу конструкции которых взят шаровой кран. Регулирующий орган здесь имеет форму шара или сектора с отверстием сложной формы. Шток в таких приводах вращается.

Преимущества и недостатки

Преимущества трехходовых смешивающих клапанов:

Простая конструкция.
Стабильное регулирование.
Надежность.
Герметичность.
Достаточная точность регулировки (максимум точности – до 1°С).
Долговечность.
Относительно компактные габариты.

Самое большое достоинство применения трехходовых клапанов – трубопроводы и соответственно стяжка и покрытие пола не перегреваются, что предотвращает преждевременный выход из строя стяжки и покрытия.

Недостатки:

Гидравлическое сопротивление трехходовых конструкций выше, чем у обычного двухходового вентиля.
Конструкция корпуса и золотника допускает наличие застойных зон – периодически придется демонтировать устройство и очищать от окалины, мусора, органических примесей.
Недостаточная точность регулировки температуры в помещении. Регулировочный клапан достаточно точно регулирует только температуру выходящего теплоносителя, а температуру обогреваемого помещения – приблизительно.

Чтобы обеспечить комфортный уровень отопления, придется подбирать соотношение температуры выходящего потока и температуры в помещении «методом тыка». К сожалению, трубопроводы теплого пола намного больше радиатора, и точность регулировки обеспечить невозможно. Еще больше усложняет ситуацию инерционность теплого пола – 100-миллиметровая цементная стяжка прогревается очень медленно.

Но если стоически относиться к медленному нагреву или охлаждению помещения, то клапан с механической регулировкой вполне подходит для применения в системе отопления частного дома или квартиры.

Намного больший комфорт обеспечивают клапаны с электрическим приводом, управляемые системой «умный дом» с датчиками температуры в каждой комнате. Но такие устройства очень дороги.

Виды

Трехходовые клапаны подразделяются по принципу действия. Бывают разделительные и смесительные клапаны. В системах теплого пола (и в радиаторах) применяются смесительные устройства, регулирующие температуру выходящего теплоносителя путем смешивания холодной и горячей воды.

По способу приведения в действие трехходовые устройства бывают:

Ручные. Встречаются очень редко, стоят недорого. Удобны, если теплые полы смонтированы в 1-2 комнатах – например, ванной и детской.
Автоматические.

В ручных положение штока и регулировка температуры выходящей воды регулируется вручную рукояткой. В автоматических движением штока управляет либо термоголовка, либо электропривод, управляемый автоматикой с термодатчиками.

Автоматические клапаны бывают:

Самый простой вид – с термостатической головкой. Срабатывают при увеличении температуры (реагируют на повышение давления). Такие устройства используют для радиаторов. Жидкость в приводе при увеличении температуры расширяется и приводит в действие шток.
С термостатической головкой и выносным датчиком.
С электроприводом. Шток приводится в движение при помощи электродвигателя. Двигатель управляется контроллером, на который поступают сигналы с температурных датчиков. Привод может управлять клапаном с помощью соленоида (магнита) или механической передачи (сервопривода).
На производстве в системах с большими давлениями и диаметрами используются пневматические или гидроприводы.

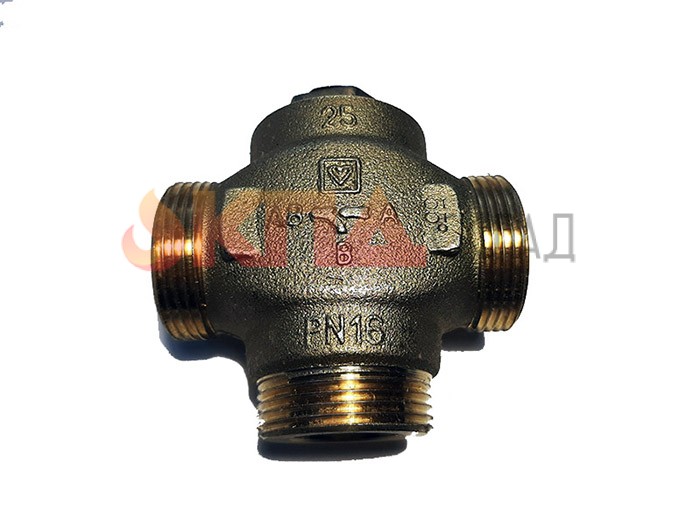

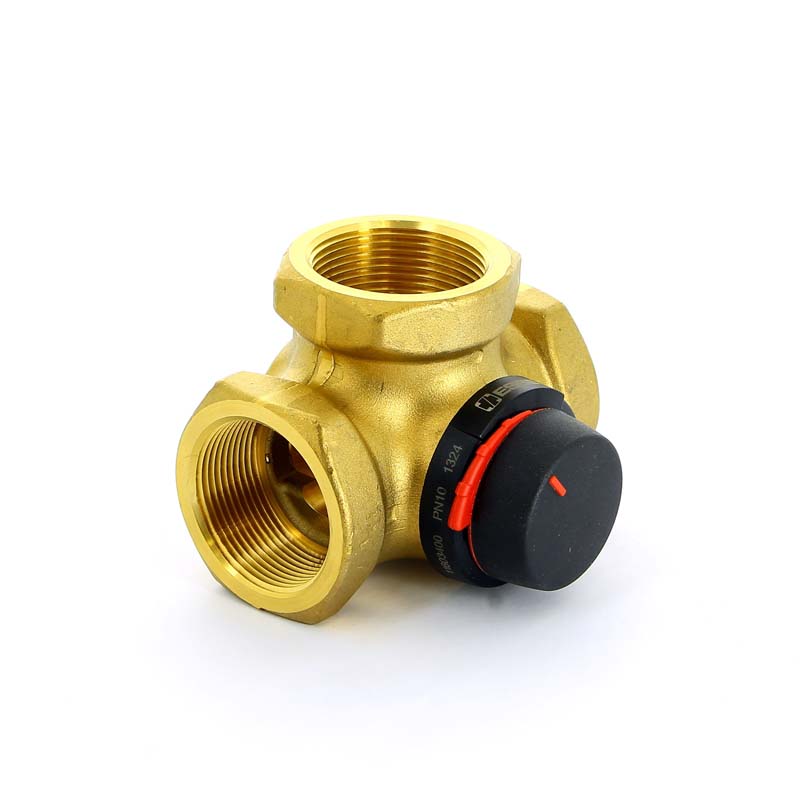

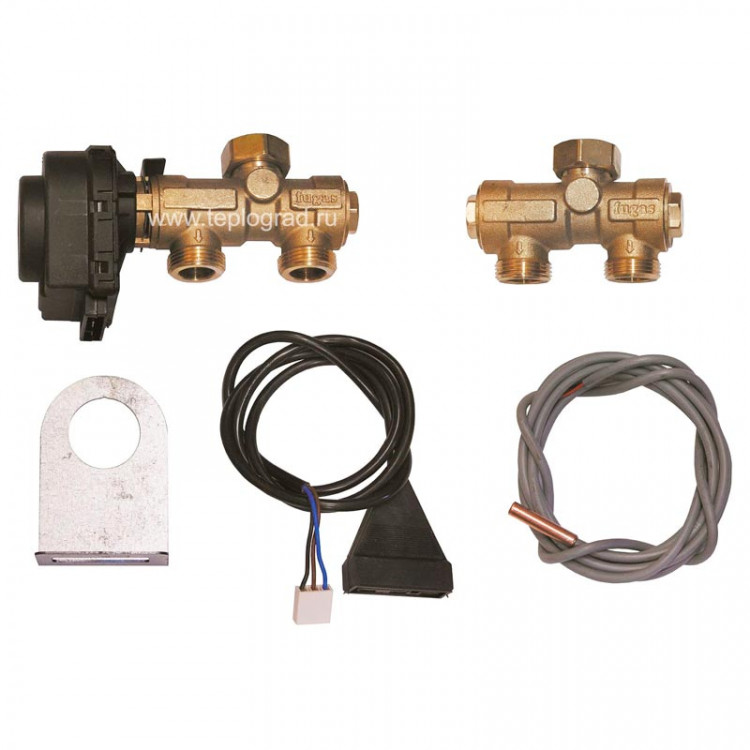

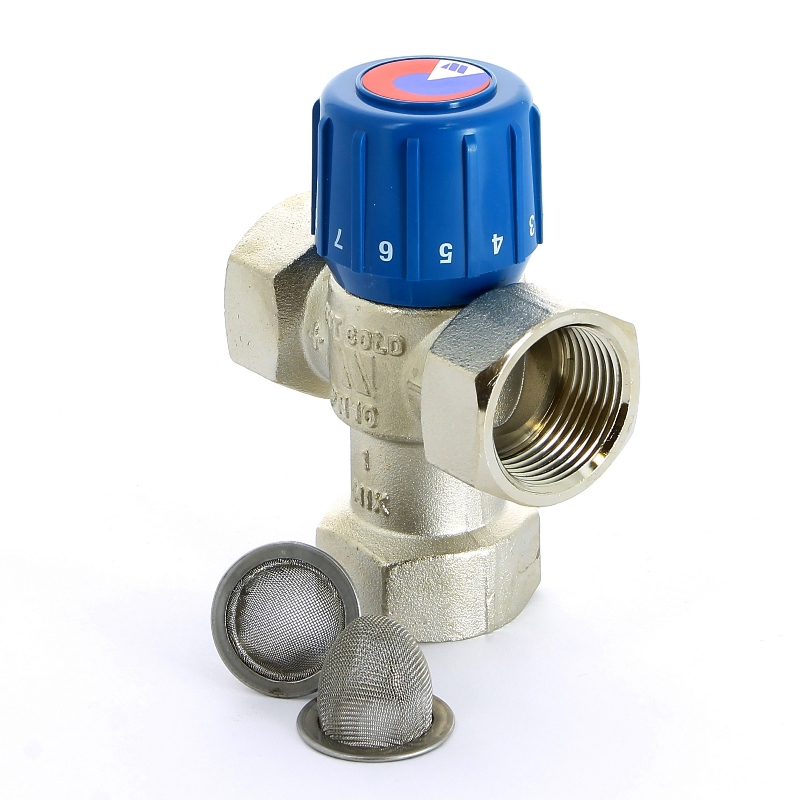

Виды клапанов приведены на фото:

Маркировка клапанов

Трехходовые клапаны маркируются буквами и цифрами:

Название фирмы.
Серия и номер модели (например, VTA 321).
Условный диаметр в мм (DN 20).
Температурный режим, например 20-45С – режим от 20 до 45 °С.
Пропускная способность в м³ – KVS 1,6 – 1,6 м³/час.

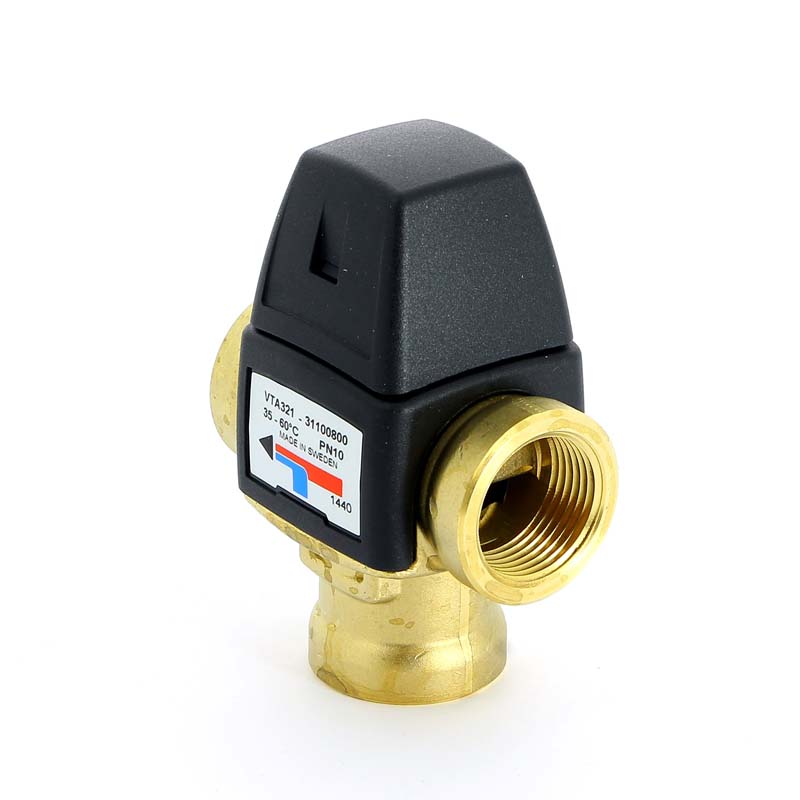

Пример маркировки клапана фирмы ESBE выглядит следующим образом:

ESBE VTA 321 DN 20 20-45C, kvs 1,6

Типоразмеры: ½», ¾», 1″, 1¼» и так далее либо в мм – 15, 20, 25 мм и т.д.

Срок службы

Срок службы в первую очередь зависит от качества самого клапана, во вторую – от числа срабатываний. Можно рассчитывать на то, что клапан прослужит 10 лет и больше. Чаще выходят из строя термоголовки и электроприводы.

Как выбирать

Устройство теплого пола даже в частном доме – достаточно сложная инженерная система с неоднозначным результатом. При некачественной регулировке вся выгода может исчезнуть, поэтому нельзя экономить на коллекторном узле и регулировочной арматуре. Хорошие трехходовые клапаны недешевы, на рынке или в интернете велика вероятность приобрести некачественную продукцию.

Для системы теплого пола лучше покупать оборудование в гипермаркете или специализированном магазине. Сертификат должен быть обязательно! Или паспорт с «мокрой» печатью и заполненной гарантией. Чек нужно сохранить.

Обычно покупают изделия из латуни. Клапаны из нержавеющей стали стоят дороже и реже продаются. Силумин не стоит даже рассматривать – изделия из него плохо переносят постоянные открытия-закрытия, а регулировочная арматура стоит немало.

При покупке в магазине необходимо осмотреть клапан – чтобы не было сколов, трещин, замятий. Нужно постараться заглянуть внутрь клапана – на латунных изделиях без покрытия внутренняя часть должна быть золотистой (а не бело-серебристой, как у силумина). Можно сориентироваться по весу. Силуминовые изделия весят намного меньше латунных – плотность латуни примерно в три раза больше, чем у силумина.

Примерная цена

Таблица выше это цены на Трехходовой клапан с термоголовкой. Чтобы узнать, сколько стоит оборудование в вашем регионе, лучше обратиться в ближайший строительный гипермаркет. Примерные цены на трехходовой клапан с электроприводом:

Правила монтажа и эксплуатации

Монтаж трехходового клапана в систему теплого пола частного дома не слишком сложен, его вполне можно выполнить своими руками. Необходимо точно придерживаться инструкции, она прилагается производителем к каждому изделию.

На всех вводах-выводах трехходового клапана выбиты буквы:

А – подача основного теплоносителя (горячей воды). Обычно этот участок находится на одной оси с выходным патрубком.
С – второй ввод в вентиль. Обычно располагается перпендикулярно оси движения теплоносителя.
АВ – выход. Находится на одной оси с основным вводом.

При монтаже оборудования следует предусмотреть возможность демонтажа и осмотра – к клапану должен быть свободный доступ.

Необходимые инструменты и материалы

Для монтажа трехходового клапана понадобится:

Два разводных гаечных ключа.
Накидные гайки-американки, укомплектованные прокладками.
Возможно, лента ФУМ.

Ход работ

Клапан в систему устанавливают при помощи накидных гаек-американок. Перед установкой очищают торцы труб (точнее, фитинги на торцах труб) от грязи, заусенец, песка, пыли. То же проделывают с патрубками клапана. Проверяют наличие прокладок в гайках. Накручивают гайки на патрубки и слегка затягивают. При этом одним гаечным ключом закручивают гайку, вторым придерживают вентиль. Перед клапаном необходимо подсоединить механический фильтр.

Важно правильно расположить вентиль: ко вводу А подсоединяют трубопровод горячей воды; В – байпас от обратки; АВ – коллектор, к которому подходят трубопроводы отопления.

При установке привод не должен находиться над клапаном.

Видео по монтажу

На видео можно увидеть все тонкости правильной установки трехходового клапана для теплого пола.

Особенности эксплуатации

Перед клапаном следует в обязательном порядке установить фильтр.

Ошибкой будет установка клапана с термоголовкой в систему, регулирующую теплый пол в нескольких комнатах или расположенную в другом помещении (и в плотно закрытом распределительном шкафу). Необходимо устанавливать оборудование с выносными датчиками, расположенными в отапливаемой комнате.

Частые ошибки и проблемы при установке

Самая существенная ошибка при установке трехходового регулировочного клапана – неверно подсоединить трубопроводы с входящим и выходящим теплоносителем (например, когда к патрубку для ввода присоединяют трубу для подачи теплоносителя в отопительный контур). Необходимо быть внимательным при установке оборудования. На патрубках буквами указано назначение каждого отвода, при неправильном подсоединении трехходовой клапан работать не будет.

Необходимо точно соблюдать рекомендации производителя по длине прямых участков до и после вентиля, иначе работа регулятора будет нарушаться, а гарантия на такое оборудование не распространяется.

Советы специалистов

Перед выбором регулирующего оборудования необходимо определиться, какую площадь требуется обогреть. Если будет отапливаться ванная, часть пола спальни или детской комнаты, нет необходимости приобретать арматуру с термоголовкой – проще использовать трехходовой вентиль с ручным управлением, чем устанавливать полноценный дорогой смесительный узел.

Стоимость смесительно-распределительного узла с запорной и регулирующей арматурой, коллектором, манометром, краником Маевского превышает стоимость всех трубопроводов (если они выполнены из полимера, а не из дорогой меди).

Если система теплого пола включает несколько помещений, то необходимо перед монтажом заказать проект у квалифицированного инженера-сантехника – в нем будут указаны характеристики клапана. При большой площади теплых полов и большом количестве комнат понадобится один или несколько смесительных узлов.

Схема подключения каждого узла включает в себя коллектор – распределительную гребенку, к которой присоединены трубопроводы отопления. Перед коллектором устанавливается трехходовой смесительный вентиль и насос. Клапан может быть с термоголовкой или с датчиками, контроллером и электроприводом.

Заключение

Я прощаюсь с моим уважаемым читателем. Желаю вам использовать полезную информацию, полученную из статьи, на практике при устройстве теплого пола у себя дома. Подписывайтесь на обновления сайта, приводите на сайт друзей, делитесь интересной информацией с друзьями в соцсетях.

Трехходовой термостатический смесительный клапан для теплого пола – что это?

Краткое содержание

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным. Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Схема узла подмеса для теплого пола

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Описание трехходового клапана

Функционирование происходит в следующей последовательности:

Принцип работы трехходового клапана

горячая вода поступает к коллектору, входящему в систему теплого пола;
при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
внутри происходит смешивание двух потоков;
после достижения нужного значения проход для холодной воды закрывается.

Среди недостатков трехходовых клапанов отмечается возможность появления резких скачков температуры, происходящих во время запуска нагретой воды, что негативно влияет на состояние трубопровода.

Подача и обработка тепла в пол трехходового смесителя

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Габаритные и установочные размеры трехходового клапана

Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора

Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

Площадь помещения. Для маленьких комнат – ванной, туалетной не всегда рекомендуется приобретать более дорогой термосмесительный клапан, так как достаточно поставить привычный вентиль. Большие помещения при обустройстве теплых водяных полов потребуют наличия смесителей, автоматически регулирующих температуру обогревающей жидкости.
Трехходовые клапаны Esbe модели VTA320
Размеры поперечного сечения. Этот показатель обязательно учитывается при подборе термостатического клапана, обеспечивая точное подключение в отопительную систему. Если в ассортименте, предлагаемом в магазине, не нашлось прибора с нужным диаметром, то приобретаются специальные переходники.
Возможность получения автоматического режима функционирования.
Пропускная способность. Этот параметр рассчитывается на этапе проектирования теплого пола. Сообразно полученным величинам подбирается смесительный кран, способный выдержать нужную нагрузку.

Характеристики двухходового клапана

Двухходовой кран представляет собой модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

Термосмесительный узел теплого пола

Изготавливается такой термосмесительный кран из латуни, стали, а также чугуна. Включает в себя термостатическую головку с жидкостным датчиком, целевая роль которого включает контроль температуры теплоносителя. При его функционировании прохладная вода, идущая из «обратки», поступает постоянно, в то время как горячий теплоноситель подается только при необходимости.

Схема двухходового клапана

Благодаря подобной схеме, теплый пол не перегревается, следовательно, его эксплуатационный срок удлиняется. Поскольку пропускная способность двухходового клапана сравнительно невысокая, регулирование температуры производится плавно, без скачков. Специалистами рекомендуется применять этот прибор при обустройстве теплых полов на значительной площади, превышающей 200 м².

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.
Схема подключения трехходового смесительного клапана

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

клапан обратный;
датчик температурный;
насос циркуляционный;
смесительный трехходовой клапан.

Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

Последовательный тип подключения

Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
Распределение теплоносителя по трубам теплого пола.
Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Видео: Тёплый пол своими руками: нужен ли трёхходовой кран

Способы регулировки температуры теплых полов, RTL-регулировка

Сделать схему теплого пола проще и дешевле помогут регуляторы обратного потока – RTL-краны. Самые известные фирмы, выпускающие оборудование для отопления, предлагают потребителям свои термостатические RTL-краны, — ограничители потока для теплого пола. В чем особенности такой регулировки температуры, — рассмотрим далее. Также, — как обычно регулируется температура теплого пола и какая она нужна….

Какая температура должна быть

Наибольшей комфортной температурой теплого пола считается 28 градусов. Комфортная температура для длительного применения настраивается индивидуально по предпочтениям. Но обычно она ниже, — 22- 26 градусов, чтобы покрытие полов «стало незаметным».

В отдельных помещениях, где не присутствуют постоянно, обычно неплохо, если температура будет несколько больше, – до 32 градусов. Это прихожая (веранда), туалет, ванная.

Чтобы поддержать температуру на заданном уровне применяются два разных способа.

Способы поддержания температуры теплого пола

Первый способ основан на стабильной высокой скорости движения теплоносителя.
Чтобы температура теплого пола была стабильной в него нужно подавать определенное количество тепловой энергии с помощью теплоносителя. Теплоноситель подготавливается с заданной температурой и в значительном объеме проходит по контуру.

Объем должен быть таким (скорость движения должна быть такой), чтобы на выходе из контура температура жидкости не уменьшилась больше чем на 10 градусов. Тогда в пределах контура разница температур будет незначительной и малозаметной. Например, в контур подается 45 градусов, на исходящей будет 35 градусов. А температура поверхности может быть 28 градусов.

Второй способ заключается в том, чтобы подавать жидкость большой температуры, но прерывисто, порциями. Порция горячей жидкости довольно быстро (за несколько минут) заполняет контур, после чего ее движение останавливается.

Жидкость остывает и отдает энергию стяжке. Теплоемкая стяжка постепенно поглощает и рассеивает энергию, не перегреваясь в месте нахождения трубопровода. Как только теплоноситель остывает до заданного значения, в контур снова подается порция горячей воды.

Например, в контур может подаваться жидкость 75 град, а ее замена будет производиться после остывания до 30 градусов. Вследствие распределения тепла в массивной стяжке на поверхности пола будет все время поддерживаться около 28 градусов.

Схема регулировки температуры смесительным узлом

Чтобы регулировать температуру по первому способу, поддерживая значительную скорость движения жидкости, нужно установить смесительный узел, в котором вода подготавливается до заданной температуры.

Теплоноситель с котла поступает 65 – 80 градусов. Чтобы уменьшить температуру до требуемых 40 -50 градусов, устанавливают узел смещения, который часть обратки с теплого пола с температурой 30 — 35 градусов подает на вход в контура. В результате на входе термостатической головкой, регулирующей соотношение входящих потоков, поддерживается заданная температура, например, 45 градусов.

Такую схему не сложно собрать самостоятельно, что будет дешевле. Основа – трехходовой клапан, шток которого регулируется термоголовкой. Управляющий элемент термоголовки целесообразней установить на другой ветви. Место установки насоса и трехходового клапана (подача/обратка) значения не имеет. Но насос обязательно должен устанавливаться в контуре коллектора теплого пола (за трехходовым клапаном по подаче), иначе трехходовой клапан работать не будет.

Настраивая термоголовку на определенную температуру обратки, мы можем задавать температуру теплых полов в широком диапазоне.Но для получения более холодных контуров остается только уменьшать скорость движения в них теплоносителя с помощью регулировочных кранов на коллекторе.

Схема регулировки температуры теплых полов ограничителями потока

Второй способ порционной подачи горячей жидкости в контуры теплого пола осуществляется с помощью термостатических кранов RTL (регуляторов потока). Смесительный узел не применяется – в контур подается теплоноситель высокой температуры, которая нужна для радиаторной сети.

На обратке каждого контура устанавливается кран RTL с термоголовкой RTL, который открывается при остывании жидкости до заданной температуры. Как только температура проходящей жидкости повышается больше заданного значения (контур наполнился горячей водой), кран почти полностью перекрывает ее движения до ее остывания.

Эти краны устанавливаются только на обратку, чтобы оперативно реагировать на изменение температуры в контурах. Фактически краны RTL регулируют поток, – количество в единицу времени (литр/минуту). Они работают в зависимости от теплопотерь каждой комнаты (контура, участка стяжки ограниченного температурными швами), в зависимости от того насколько быстро остывает стяжка.

Особенность конструкции кранов RTL и унибоксов RTL

В кране RTL имеется латунный или медный сердечник, который плотно соприкасается с таким же сердечником устанавливаемой термоголовки RTL, поэтому температура весьма быстро передается на ее рабочее тело.

Термоголовка RTL реагирует только на температуру жидкости. Если она превышает заданный регулировкой уровень, кран перекрывает поток.

Термоголовка RTL с виду весьма похожа на обычные термоголовки, которые устанавливаются на радиаторы, и которые измеряют температуру воздуха. Поэтому зачастую возникает недоумение – как головка на коллекторе «по воздуху» регулирует теплый пол в спальне….

Унибокс RTL представляет из себя кран и термоголовку объединенную в одном корпусе, который отдельно можно вмонтировать в стену так, что сверху будет одна крышка с термоголовкой, или без нее. Их предназначение – регулировка одного контура теплого пола, например, на этаже имеется теплый пол только в санузле. Применение унибоксов экономически выгодно, так как нет необходимости устанавливать смесительный узел только для одного контура.

Но конструкция может включать в себя не только RTL-головку, но и воздушную термоголовку, чтобы заодно контролировать и температуру воздуха в маленьком отдаленном помещении, где теплый пол может быть единственным отопительным прибором.

Где выгодно применять RTL-регулировку потока в отопительных системах

Конструкция RTL-коллектора весьма компактна. Отсутствуют насос и смесительный узел, а сам коллектор обратки может быть собран из тройников, на входах которых установлены краны RTL с головками. Поэтому эта система целесообразна или незаменима там, где нет места на монтаж объемных конструкций. Например, такое может быть в квартире.

Также система с регулировкой обратного потока весьма выгодна в случае если контуров мало или контур вовсе один. Устанавливать в таком случае целый смесительный узел с насосом просто не выгодно. Применяются унибоксы, о чем сказано выше.

Как применяется RTL-регулировка, в чем ограничения

Контуры теплого пола подключаются к главной подающей магистрали просто параллельно, как ветвь радиаторов или один радиатор. Подача в контур теплого пола осуществляется ответвлением от подающей магистрали. А на обратке из контура устанавливается кран RTL на коллекторе или отдельно стоящий (унибокс), который затем подключается к общей обратке.

Количество контуров с регулировкой обратного потока может ограничивать производительность насоса в котле (в системе).

Следующее ограничение – теплоемкость стяжки. Данная система предназначена для работы с массивной бетонной стяжкой в качестве отопительного прибора, которая может рассеивать высокую температуру от порции воды, не перегреваясь фрагментами поверхностью.
Как сделать стяжку с отопительными контурами

Общее ограничение для применения регулировки обратного потока – длина контуров. Длина контура влияет как на соотношение «временая заполнения/время остывания», так и на общее гидравлическое сопротивление данного ответвления от общей сети. Опыт показывает, что при контурах с трубой 16мм система регулировки RTL отлично работает при длине контуров до 50 метров. Если контура были сделаны длиннее – то нужно устанавливать смесительный узел и пользоваться первым способом.

В спорных случаях может выручить применение 20-й трубы у которой сопротивление будет меньше.
Таким образом для RTL-системы регулировки обратно потока теплого пола стяжку нужно фрагментировать заранее температурными швами, на небольшую длину контуров 35 – 45 м.

Еще информация – защита котла с помощью смесительного узла

Трехходовой кран — как настроить и как им пользоваться

Трехходовой кран широко применяется в системах отопления как простое устройство для переключения, распределения или смешивания потоков теплоносителя в системах отопления. Трехходовым он называется от того, что имеет три крайних точки переключения, то есть может регулировать объем потоков от двух трубопроводов в третий.

Сам кран трехходовой шаровой кран изготовлен из латуни и состоит из корпуса, с тремя резьбовыми выпусками и подвижного сектора, с помощью которого можно управлять потоками теплоносителя.

Трехходовой кран — Принцип работы

Чтобы понять принцип его работы, нужно рассмотреть кран изнутри, поэтапно переключая его состояние. На фотографиях пояснить это сложно и непонятно, поэтому для наглядности лучше применить схемы:

Первое состояние: перекрыв выпуск 2, подаем полный поток из выпуска 3 на выпуск 1:

Второе состояние: перекрыв выпуск 3, подаем полный поток из выпуска 2 на выпуск 1:

Третье состояние: установив подвижный сектор в среднее положение (между выпусками 2 и 3), подаем смешанный поток из выпусков 2 и 3 на выпуск 1:

Способность крана смешивать потоки и, тем самым, устанавливать требуемую температуру потока позволяет использовать их при монтаже коллекторов теплых полов и многоконтурных отопительных системах.

Приведем пример: температура теплоносителя в системе отопления 70°, а для теплого пола требуется 28-30°. Если уменьшить температуру на котле, то уменьшится температура радиаторов, а это делать нельзя.

Поэтому, устанавливаем трехходовой кран в третье состояние. При этом флажок подвижного сектора находится между 2 и 3 выпусками крана, то есть мы смешиваем поток теплоносителя из трубопровода подачи, температурой 70° с потоком теплоносителя из трубопровода обратки, температурой, допустим, 20°. В итоге получаем теплоноситель с требуемой температурой, достаточной для комфортного ощущения.

По такой же схеме регулируется температура отдельного контура в системе отопления на нескольких контурах.

Сохранить

Термостатический трехходовой смеситель AQUAMIX 63C для теплого пола

Где применяется?

Когда в коттедже комбинированная система отопления: радиаторы + теплый пол;
Когда мощность теплых полов не превышает 11кВт.;
Когда нужно сэкономить на готовом насосно-смесительном модуле;

В чем особенность этого клапана?

Поддерживает температуру смешанной воды с точностью от 1 до 2°С, в диапазоне от 25 до 50°С;
Постоянный байпас между обратной и смешанной водой;
Внутренняя поверхность покрыта тефлоном для уменьшения накипи при жесткой воде;
Встроенная защита от перегрева при аварийных ситуациях;
Два сетчатых фильтра для защиты от механического загрязнения;
Монтаж в любом положении;

Режим работы в процессе подмеса горячей воды	Режим циркуляции через ТП без подмеса

Настройка температуры смешанной воды

Таблица настройки температуры смешивания приведена для температуры 60 градусов на входе «плюс», и температуры 25 градусов на входе «минус». Контролируйте температуру смешанной воды с помощью термометра.

Какую площадь теплых полов может обслужить?

Это зависит от мощности циркуляционного насоса в системе «теплый пол» и от того, какую теплоотдачу вы хотите получить с 1 м² пола

Ниже приведена таблица с указанием мощности различных вариантов совместного применения термосмесителей и циркуляционных насосов.

Расчет произведен при стандартном подключении теплых полов к насосному модулю (через коллектор для теплого пола WATTS) и сопротивлении каждой ветви теплого пола <= 0.13 бар; Максимальная тепловая нагрузка Q_макс. определена при t_под — t_обр = 10°С

Клапан для теплого пола AQUAMIX 63C (диапазон 25-50°С)	Артикул	Расход, л/мин	Теплоотдача,кВт при Т_под-Т_обр=10°С
Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9) с насосом* Wilo 25/4 ( патрубки для обвязки клапана и насоса ¾» или 1″)	10017420	10	7,0
Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9) с насосом* Wilo 25/6 (патрубки для обвязки клапана и насоса ¾» или 1″)	10017420	16	11,2
Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1) с насосом* Wilo 25/4 (патрубки для обвязки клапана и насоса ¾» или 1″)	10017421	10	7,0
Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1) с насосом* Wilo 25/6 (патрубки для обвязки клапана и насоса ¾» или 1″)	10017421	16	11,2

* -циркуляционный насос и патрубки в комплект поставки клапана не входят;

Пример:

Допустим, мы используем трубу для теплого пола 16х2 . При этом нам нужно обеспечить теплоотдачу 88Вт/м², температуру пола 28°С, температуру воздуха в помещении 20°С. Согласно нашей методике расчета, для достижения этих условий, мы укладываем трубу с шагом 200 мм, и задаем температуру подачи в теплый пол 45°С. У нас 5 помещений по 15м². Если для каждой ветки теплого пола мы обеспечиваем расход 2 л/мин., то общий расход будет равен 10 л/мин.

Для решения этой задачи выбираем клапан 6310C34 3/4″ВР 25-50°С (kvs1.9, артикул 10017420) и насос WILO 25/4. Для обвязки применяем трубы диаметром 1”. Так как мы знаем, что температура в контуре радиаторов равна 60°С., то на смесительном клапане Aquamix устанавливаем маховик в положение 8, соответствующее значению смешанной воды 44,4°С.

Как инсталлировать?

Схема при комбинированной системе отопления теплый пол + радиаторы

Спецификация

Позиция	Артикул	Наименование
1	10017420	Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9)
2	10004254	Комплект AS-20 из двух шаровых кранов с разъемным резьбовым соединением 3/4″ ВР x 1″ НР
3		Насос циркуляции теплых полов 25/4
4	10021100	Термостат комнатный WFHT-Basic + для управления по температуре воздуха
5	10013372	Внешний термодатчик (датчик пола) SENSOR10K
6	10029671	Электротермический привод коллектора 22СХ
7	10004199	Коллектор теплых полов с расходомерами HKV-T на 5 выходов
8	10001885	Фитинг прямой для подключения радиатора DG 3/4″х3/4″
9	10013409	Накладной аварийный термостат WTC, установленный на 60°С
10	10045754	Термоголовка 148A (резьба 30×1. 5)

Схема при комбинированной системе c бойлером

Спецификация

Позиция	Артикул	Наименование
1	10017421	Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1)
2	10004254	Комплект AS-20 из двух шаровых кранов с разъемным резьбовым соединением 3/4″ ВР x 1″ НР
3		Насос циркуляции теплых полов
4	10021100	Термостат комнатный WFHT-Basic + для управления по температуре воздуха
5	10013372	Внешний термодатчик (датчик пола) SENSOR10K
6	10021123	Базовый управляющий модуль WFHC для теплых полов на 6 термостатов, отключает насос при закрытии всех приводов на коллекторе
7	10029671	Электротермический привод коллектора 22СХ
8	10004199	Коллектор теплых полов с расходомерами HKV-Tна 5 выходов
9	10013409	Накладной аварийный термостат WTC, установленный на 60°С

методов смешивания с системами лучистого отопления —

Джордж Кэри
При проектировании системы лучистого отопления становится очевидным, что эта система имеет характеристики, отличные от обычных систем отопления типа плинтусов.
Одно быстрое отличие — это температура воды, циркулирующей по трубке. Большинство излучающих систем можно разделить на два типа.
Первая — это «мокрая система», в которой трубы устанавливаются в бетон. Второй тип — это «сухая система», при которой трубы либо скрепляются скобами из-под пола, либо укладываются на черный пол, а последний настил укладывается поверх него.
Средняя температура воды составляет 110–120 ° F для бетона и 130–140 ° F для скрепления; конечно, есть исключения, когда может потребоваться более горячая или более холодная вода. К сожалению, большинство котлов, работающих на жидком топливе, не могут работать при таких низких температурах без проблем с дымовыми газами. Лучший способ преодолеть эту проблему — использовать смесительное устройство определенного типа, которое понижает температуру подачи в излучающую зону (зоны), позволяя контуру котла поддерживать температуру, достаточно высокую для удовлетворения его требований.Доступны многочисленные методы смешивания.
Проблемы смешивания
Вот некоторые общие проблемы, связанные с предметом
смешивания:
Что такое смешивание?
Смешивание — это когда вы берете более холодную возвратную воду и «смешиваете» ее с некоторым количеством горячей котловой воды для получения воды с температурой ниже температуры котла, но более теплой, чем возвратная вода.
Существуют ли различные методы смешивания ?
Вы можете использовать двухходовой клапан, трехходовой клапан, четырехходовой клапан или циркуляционный насос. Все четыре устройства могут использоваться для подачи воды смешанной температуры.
Как работает каждый из этих методов?
1. Двухходовой клапан работает по принципу впрыска. Есть котловой контур с циркуляционным насосом и радиантный контур с собственным циркуляционным насосом. Эти два контура связаны между собой подающей и обратной трубой, которые расположены близко друг к другу.Двухходовой клапан расположен на подающей трубе и имеет контроллер, который измеряет температуру подаваемой воды в радиационном контуре. Контроллер будет циклически открывать и закрывать клапан в зависимости от температуры воды в зоне излучения. Когда клапан открывается, он нагнетает горячую воду в излучающий контур. Там он смешивается с прохладной возвратной водой из лучистой зоны.
2. Трехходовой клапан смешивает холодную возвратную воду с горячей котловой водой для обеспечения «смешанной» температуры.Он имеет три порта: один для обратной воды из излучающей зоны, один для горячей воды из контура котла и смешанный порт для подачи в излучающую зону. Эти клапаны можно настроить вручную на поддержание фиксированной температуры или они могут иметь привод, который изменяет положение клапана в соответствии с нагрузкой.
3. Четырехходовой клапан очень похож на трехходовой, за исключением того, что у него четыре порта вместо трех. Два порта идут в котел, а два порта — в зону излучения. Этот клапан можно настроить вручную или использовать с приводом для регулирования температуры воды в зависимости от нагрузки зоны.
4. Последний метод — с ТНВД. Этот метод используется с начала 1960-х годов. Тогда контроллер включал и выключал насос, чтобы нагнетать горячую воду в зону излучения. Сегодня существуют управляющие компании, которые будут контролировать скорость насоса с мокрым ротором с водяной смазкой и защитой по сопротивлению. Вместо включения и выключения насоса система управления увеличивает или уменьшает скорость насоса.
Как выбрать
Вот некоторые общие рекомендации по смешиванию:
Один метод смешивания предпочтительнее других?
Не совсем, все эти методы работают, но каждый метод имеет свои преимущества, а также свои ограничения.
1. Например, двухходовые клапаны следует использовать только для небольших нагрузок, когда количество нагнетаемого потока составляет небольшой процент от общего расхода излучающей зоны, обычно менее 25%.
2. Трехходовые автономные термостатические клапаны относительно недороги, но могут обеспечивать только одну фиксированную температуру. Это заставляет термостат зоны включать и выключать насос зоны. Этот тип работы подходит для небольшой зоны излучения, но не рекомендуется, когда зоны становятся больше.
3. Впрыскивание с регулятором скорости стало популярным в последние несколько лет. Этот метод смешивания, в котором используются обычные циркуляционные насосы с мокрым ротором, обеспечивает множество преимуществ для излучающих систем, таких как полная модуляция температуры и защита возврата котла от холодной воды. Она ограничена только мощностью насоса с мокрым ротором, которая обычно составляет около 35–40 галлонов в минуту. В типичной излучающей системе этот расход составляет приблизительно 1 000 000 БТЕ / ч.
4. Трехходовые и четырехходовые клапаны, когда они используются с приводными двигателями, в течение многих лет очень успешно устанавливаются во многих излучающих системах. Привод регулирует положение клапана для подачи соответствующей температуры смешанной воды в зависимости от тепловой нагрузки зоны. Единственное реальное ограничение этого метода — по сравнению со стоимостью циркуляционного насоса с мокрым ротором — состоит в том, что клапан и привод более дороги, чем нагнетательный насос.
Что произойдет, если я использую только один насос со смесительным устройством?
Будет только одна точка смешивания, которая будет контролировать температуру подаваемой воды в зону излучения, но не температуру воды, возвращающейся в котел.Кроме того, скорость потока через котел будет изменяться, что снизит эффективность котла.
Почему я должен использовать два насоса?
С двумя насосами и смесительным устройством вы создаете две точки смешивания. Это позволяет вам контролировать температуру воды, возвращающейся в котел, а также в излучающую зону. Кроме того, второй насос обеспечивает постоянный поток через котел, увеличивая эффективность котла.
Почему я должен беспокоиться о температуре воды, возвращающейся в котел?
Большинство котлов, работающих на жидком топливе, относятся к неконденсатному типу.Это означает, что важно, чтобы дымовые газы, выделяемые в процессе сгорания, выводились из котла. Когда вода в котле имеет температуру ниже точки росы этих дымовых газов, газы снова конденсируются в воду внутри котла. Результаты могут быть очень разрушительными. В коммерческих применениях тепловой удар котла — еще одна важная причина для контроля температуры обратной воды.
Есть ли предпочтительный способ прокладки смесительных устройств и двух насосов?
Предпочтительным методом является использование первично-вторичной перекачки.Этот метод, который применяется с 1950-х годов, предотвращает последовательную перекачку насосов друг с другом и предотвращает затруднения при открытии или закрытии клапанов по сравнению с насосами с высоким напором. Эта технология трубопроводов также позволяет правильно подбирать клапаны и нагнетательные насосы в соответствии с нагрузками, которые они предназначены для управления.
Что такое первичная-вторичная перекачка?
Это метод перекачки, который прост как в теории, так и в применении. Он основан на простом правиле, которое гласит: когда два контура соединены между собой, поток в одном не вызовет потока в другом, если устранено падение давления в трубопроводе, общем для обоих.
Как устранить падение давления в общем трубопроводе?
Это достигается за счет очень близкого расположения подающего и обратного тройников вторичного контура! (Максимум четыре диаметра трубы). Это означает, что вы можете соединить два контура между собой (например, контур котла и контур излучающего тепла, каждый со своим собственным насосом), но насосы из каждого контура не будут вызывать поток в другом контуре.
Как правильно выбрать размер смесительного устройства?
Размер насоса или клапана зависит от требуемого расхода из высокотемпературного контура.Затем этот расход будет смешиваться с частью более холодной возвратной воды, чтобы обеспечить желаемую температуру «смешанной» воды. Это пример расчета необходимого расхода:
1. Нагрузка на излучающую зону = 100 000 БТЕ / ч, рассчитанная с перепадом температуры 20 ° F.

2. Расчетный расход излучающей зоны = 10 галлонов в минуту
3. Излучающая расчетная температура подачи = 120 ° F
4. Температура обратной линии = 100 ° F.
5. Температура подачи котлового контура = 180 ° F
6. Разница температур между подачей котлового контура и излучающим обратным контуром составляет 80 ° F.Для расчета необходимого расхода; разделите нагрузку в БТЕ / час излучающей зоны на разницу температур (дельта Т) x 500. 100 000/80 x 500 = 2,5 галлона в минуту.
7. Требуемый расход составляет всего 2,5 галлона в минуту для котловой воды 180 ° F. Эта вода будет смешиваться с 7,5 галлонами в минуту (10–2,5 галлона в минуту) излучаемой возвратной воды 100 ° F для обеспечения расчетной температуры воды 120 ° F или 10 галлонов в минуту. Следовательно, регулирующий клапан или впрыскивающий насос должен быть рассчитан на расход 2,5 галлона в минуту.
Если у вас есть какие-либо вопросы или комментарии, напишите мне по адресу [адрес электронной почты защищен], позвоните мне по телефону FIA 1-800-423-7187 или подпишитесь на меня в Twitter по адресу @Ask_Gcarey.
ICM Смотрите другие похожие статьи в категории «Факты о котле».
Закрытая система | | Теплый пол своими руками
Введение
В этом подходе для излучающего пола используется специальный источник тепла. Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Процент антифриза (пропиленгликоль) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.
КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПРОСТРАНСТВА»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.
Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.
Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!
Двухзонная закрытая система с блоком по запросу
Пример 3-х зонного индивидуального дизайна с сохранением пространства
3 зона закрытая с электрическим блоком

Одна закрытая зона (Radiant Ready A) Использование масляного обогревателя

Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии.Если проблема заключается в защите от замерзания, то хорошей идеей будет закрытая система с антифризом.
Нижняя сторона — два источника тепла. Все водонагреватели расходуют тепловую энергию, даже когда горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, установка, предназначенная для обогрева пола, расходует тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев из года в год могут складываться. Другое соображение — эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный агрегат.
Полезные советы:
Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на кв. Дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления.Если давление падает ниже 15 фунтов на кв. Дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух — это ХУДШЕЕ, что может случиться с любой (водяной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).
Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок снимается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы воздух не выпускался… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.
Системный объем:
Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов.7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Radiant Floor Company включает эту информацию в свой рабочий лист.
Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить.Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!
Очень красивый пример 2-х зонной закрытой системы, установленной хозяином дома.
Красивая закрытая шестизонная система Polaris
Четырехзонная закрытая система с использованием котла «Электро».

Источник тепла, такой как электрический бойлер («Электрокотел», показанный выше), может иметь термостатическое управление, очень похоже на обычный водонагреватель резервуарного типа, который направляет воду низкой температуры (120-135 градусов) на пол.Однако, если вы используете обычный бойлер (температура воды 185 градусов) в качестве источника тепла, потребуется смесительный клапан. См. Ниже.
Заполнение однозонной закрытой системы Электрокотлом
Пример вертикального нестандартного дизайна
Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном.Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытые системы «Radiant Ready»

Закрытая система «Radiant Ready»
Схема закрытой системы «Radiant Ready»
Однозонная система с петлевым (pex) коллектором для настенного монтажа

<noscript><img src='/800/600/https/www.termomir31.ru/upload/import_files/52/52e5d25d-8a44-410f-a2b3-9968cc42b0b8_622a2d2f-5b78-4486-8c8d-9e493c33b358.jpg' /></noscript> vimeo.com/video/183063922?byline=0&portrait=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
На фотографии выше изображена наша однозонная закрытая система «Radiant Ready A / T» для использования с водонагревателем по запросу.Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, расширительный бак, воздухоотделитель, линейные термометры, а также различные манометры и клапаны. Весь комплект проходит испытания на герметичность, и всего четыре паяных соединения могут привязать его к вашей системе.
Такаги закрытая система
Этот заказчик решил использовать канал Unistrut для установки своей «закрытой» системы Radiant Ready вместо фанерной плиты, входящей в комплект, но результат тот же — чистая, компактная, красивая установка своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.
Многозонная система, использующая обогреватель по запросу, сконфигурирована в соответствии со схемой ниже.

Поскольку большинство обычных котлов предназначены для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, которые используют излучающее тепло пола в сочетании со стандартными радиаторами плинтуса и фанкойлами. , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.
В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.
Коллектор с разделением на четыре зоны
Разделение на три зоны
Другой пример нестандартного разделенного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану.Таким образом, более холодный теплый возвратный пол может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный коллектор для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в лучистую трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.
Radiant Ready J
Для единственной излучающей зоны, выходящей из существующего обычного бойлера, эта модель «Radiant Ready J» включает смесительный клапан для регулирования температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для внутрипольных систем. .
Циркуляционный насос ALPHA
Несколько лет назад, когда Grundfos представила на рынке США революционную серию гидравлических циркуляторов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.
Удивительный насос Alpha
Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos относительно экономии затрат консервативны.Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить от 50 до 75% затрат при эксплуатации своих насосов.
Системы большого объема
Очень большие излучающие системы требуют первичного / вторичного водопровода. Если вас интересуют мелкие детали этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по запросу / Первичная / Вторичная сантехника» на этом веб-сайте.Фотография ниже иллюстрирует красивое реальное применение этого метода.

Использование уличного дровяного котла с закрытой системой
Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.
Если у вас уличный дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.
Открытый дровяной котел с отдельным накопительным / резервным баком
Некоторые наружные дровяные котлы являются либо многотопливными системами (т.е. они могут сжигать древесину и , газ или масло), либо имеют встроенный змеевик теплообменника для подачи горячей воды для бытового потребления. В этом типе котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.
Эта схема применима к вышеупомянутым типам уличных дровяных котлов. Только не забудьте проложить подающую и обратную линии вашего котла ниже линии замерзания . Вот почему…
Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше). Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).
Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т.е.е. всегда горячо). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника есть два преимущества:
1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута), что сэкономит много труда и / или дорогостоящие затраты на земляные работы (очевидно, с постоянной циркуляцией горячей воды в подаче и обратные линии, промерзание невозможно даже в траншее значительно выше линии промерзания), и
2) за счет постоянной циркуляции воды в бойлере исключается расслоение.Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.
По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная.Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится равной 145 градусам воды. Это действительно может иметь значение в системе небольшого размера.
Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от вашего дровяного котла, всегда закапывайте подающую и обратную трубы ниже линии замерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла. А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншее в течение длительного времени. Если эта траншея будет выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный дровяной котел или котел со встроенным теплообменником для ГВС. Линии к котлу и от котла должны быть проложены ниже линии замерзания.
Многозонная закрытая (без давления / атмосферная) система с использованием дровяного котла для установки вне помещений.
Многозонная замкнутая (напорная) система с котлом.
Подключение EPK к зонному коллектору
На следующем рисунке показаны медные фитинги, необходимые для подсоединения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа включены в каждую систему Closed и Heat Exchanger .
Заполнение и продувка системы лучистого отопления — критический процесс! Когда воздух покидает систему, давление падает.Когда ваша система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему!
Ваш расширительный бак предварительно заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,…Воздух — это ХУДШЕЕ, что может случиться с любой (водяной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления.
Если у вас есть три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.
Если зона № 1 имеет несколько контуров трубопровода, каждый контур будет иметь шаровой клапан на стороне подачи петлевого коллектора, закрыть все контуры зоны № 1, кроме первого, и направить воду в этот первый контур. .Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждой цепи в каждой зоне .
Если вы не используете домашнее давление (из шланга и т. Д.), Вы можете использовать перекачивающий насос для перекачки жидкости в вашу систему.
Вам не нужно использовать антифриз, на самом деле система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или нуждаетесь в использовании антифриза, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильного этиленгликоля).Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8 дюйма Pex… 1,9 галлона на 100 футов 3/4 дюйма Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).
Если вы используете в своей системе антифриз, мы рекомендуем антифриз на основе пропиленгликоля (а не автомобильного этиленгликоля).
Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов 7/8 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).
Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить. Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой.
«ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!
Перекачивающий насос Насос — НЕ отстойный насос должен использоваться при обратной промывке агрегата, а также при заполнении и продувке замкнутой системы, использующей смесь антифриза. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45- psi. По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).
Наши системы лучистого отопления требуют небольшого технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе.Фильтр и сетчатый фильтр системы станут наиболее грязными при заполнении, продувке и запуске, поскольку примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную / пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.
Наши системы лучистого отопления требуют небольшого технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе. Перейдите по этой ссылке https: //www.radiantcompany.com / details / fill / и прокрутите вниз половину страницы, чтобы получить информацию о чистке фильтра и сетчатого фильтра вашей закрытой системы лучистого отопления.
ШУМ:
Грохочущий шум, исходящий от водонагревателя по запросу, скорее всего, связан с кипящей жидкостью, проходящей через теплообменник в водонагревателе. Это связано с тем, что жидкость движется через устройство слишком медленно. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и / или сетчатый фильтр, неподходящий трубопровод, липкий, забитый или забитый обратный клапан или смесительный клапан, накопление минералов (в результате жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена слишком высокая температура водонагревателя. Кульминация любого,… (или) всего этого может привести к появлению шумного отопительного агрегата!
В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,… .. вы можете снять его, так как он разработан, чтобы просто «отломиться» от черного колпачка, это снизит напор. и свести к минимуму любую возможность упомянутого выше. Встроенный фильтр должен оставаться в системе.
Триумф простоты (или «Как спасти испорченную закрытую систему»)
Однажды нам позвонил подрядчик по вентиляции и кондиционированию воздуха, компания DC Cheek Heating and Cooling, из Камминга, штат Джорджия.Будучи компанией, приверженной принципам целостности и качества, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» компании Radiant Floor Company, используя Takagi , по запросу водонагреватель. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».
Самодельный проект излучающего тепла в домашних условиях
Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней.Если ребятам из Cheek’s Heating повезло, он не укусил их, когда они к нему прикоснулись.
Такой же проект после установки конструкции у нас!
К счастью, нужно несколько слов, чтобы описать эту заменяющую систему — простую и элегантную. В руках таких искусных профессионалов, как DC Cheek Heating and Cooling, не говоря уже о тех, кто занимается своими руками в собственном доме, системы отопления Radiant Floor Company становятся искусством.
% PDF-1.4 % 3672 0 объект > эндобдж xref 3672 71 0000000016 00000 н. 0000003525 00000 н. 0000003688 00000 н. 0000004918 00000 н. 0000005495 00000 н. 0000006246 00000 н. 0000006327 00000 н. 0000006826 00000 н. 0000007445 00000 н. Y = 3 ٜ ￜ sv
(PDF) Проверка динамической модели системы лучистого теплого пола на основе объектно-ориентированного подхода
Рис.12: Сравнение экспериментальных и численных расчетов полного теплового потока
ошибок измерения и допущений моделирования.
Следовательно, разработанная модель системы RFH считается
валидированной. Получив эти результаты, нашим следующим шагом будет применение проверенной модели
к модели помещения и изучение влияния
солнечного излучения на температуру поверхности излучающей плиты
и его влияние на тепловой комфорт внутри помещения.
Затем можно провести параметрическое исследование различных параметров системы лучистого напольного отопления
для оптимизации
теплового комфорта внутри помещения.
ПРИНЯТЬ СЕЙЧАС LE DG EM EN T
Авторы хотели бы поблагодарить CRCA (Совет
, регион
de Champagne-Ardenne) и FEDER (Fonds europ´
een de
d´
eveloppement ´
conomique et r´
egional) за финансирование этой работы.
СПИСОК ЛИТЕРАТУРЫ
[1] Б. Поэль, Г. ван Крухтен и К. А. Баларас, «Энергетическая эффективность
оценка существующих жилищ», Энергетика и здания, т. 39, нет. 4,
pp. 393–403, 2007.
[2] L. Bernstein, P. Bosch, O. Canziani, Z. Chen, R. Christ, O. Davidson,
W. Hare, S. Huq , Д. Кароли, В. Катцов и др., «Ipcc, 2007: изменение климата
2007: сводный отчет. вклад рабочих групп i, II и
III в Четвертый оценочный доклад Межправительственной группы экспертов по изменению климата
.Межправительственная группа экспертов по изменению климата, Женева. ¡
http: // www. ipcc. ch / ipccreports / ar4-syr. htm, 2007.
[3] CA Balaras, AG Gaglia, E. Georgopoulou, S. Mirasgedis,
Y. Sarafis, и DP Lalas, «Европейские жилые дома и
эмпирическая оценка фонда зданий Греции, потребление энергии ,
выбросы и потенциальная экономия энергии, Строительство и окружающая среда,
т. 42, нет. 3, pp. 1298–1314, 2007.
[4] H.Соль, «Предварительные проектные соображения для системы обогрева каменного / напольного пространства —
», Строительство и окружающая среда, т. 20, нет. 4, pp. 221–231,
1985.
[5] Б. В. Олесен, «Радиационное напольное отопление в теории и практике», журнал ASHRAE
, вып. 44, нет. 7, стр. 19, 2002.
[6] Л. Чжан и Дж. Ню, «Поведение влажности в помещении, связанное с сопряженным охлаждением de-
в жарком и влажном климате», Building and Environment,
vol. 38, нет.1, pp. 99–107, 2003.
[7] X. Hao, G. Zhang, Y. Chen, S. Zou и DJ Moschandreas, «Com-
объединенная система холодного потолка, вытесняющей вентиляции и влагопоглотитель
осушение, Строительство и окружающая среда, т. 42, нет. 9, pp. 3298–
,
3308, 2007.
[8] Н.А. Бакли, «Применение лучистого отопления экономит энергию», журнал ASHRAE
(Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха) ; (США), т.31, вып. 9, 1989.
[9] A. Kollmar, W. Liese, Die Strahlungsheizung. Эд. R. Oldenbourg,
1957.
[10] И. Килкис, С. Сагер и М. Улудаг, «Упрощенная модель излучающих панелей отопления и охлаждения
», Практика и теория моделирования, т. 2,
нет. 2, pp. 61–76, 1994.
[11] Ю. Лю, Д. Ван и Дж. Лю, «Исследование процесса теплопередачи для обогрева пола внутри плиты
», Building and Environment, vol. 54, стр. 77–85, 2012.
[12] S.-Y. Хо, Р. Хейс и Р. Вуд, «Моделирование динамического поведения
гидравлической системы напольного отопления», Системы рекуперации тепла и ТЭЦ,
т. 15, вып. 6, pp. 505–519, 1995.
[13] Дж. Комини и К. Нонино, «Термический анализ панелей напольного отопления»,
Численная теплопередача, Часть A Applications, vol. 26, вып. 5, pp. 537–
,
550, 1994.
[14] С. Саттари и Б. Фархани, «Параметрическое исследование производительности системы лучистого напольного отопления
», Возобновляемые источники энергии, том. 31, вып. 10, pp. 1617–
,
1626, 2006.
[15] П. Вайцманн, Дж. Краг, П. Рутс и С. Свендсен, «Моделирование напольных систем отопления
с использованием проверенной двумерной системы с заземлением.
численная модель, Строительство и окружающая среда, т. 40, нет. 2, pp. 153–
,
163, 2005.
[16] X. Jin, X. Zhang, Y. Luo и R. Cao, «Численное моделирование излучающей
напольной системы охлаждения: эффекты теплового сопротивления. трубы и воды
скорость на производительность, Строительство и окружающая среда, т.45, нет. 11,
pp. 2545–2552, 2010.
[17] X. Jin, X. Zhang, Y. Luo, «Метод расчета температуры поверхности пола
в системе излучающего пола», Energy and Buildings , т. 42,
нет. 10, pp. 1753–1758, 2010.
[18] З. Тиан, Б. Дуань, X. Ниу, К. Ху и Дж. Ню, «Создание и экспериментальное подтверждение
модели динамического теплопереноса бетон
лучистая охлаждающая плита на основе метода коэффициента реакции », Энергия и
Buildings, vol.82, pp. 330–340, 2014.
[19] X. Xu, J. Yu, S. Wang и J. Wang, «Исследование и применение активных пустотных плит
в строительных системах для использования с низким энергопотреблением. источников »
Приложенная энергия, об. 116, стр. 424–435, 2014.
[20] Q.-q. Ли, Ч. Чен, Ю. Чжан, Дж. Линь и Х.-с. Линг, «Упрощенный метод теплового расчета
для конструкции пола в системе лучистого охлаждения пола»,
Энергетика и строительство, т. 74, pp. 182–190, 2014.
[21] A.Мерабтин, С. Мокрауи, Р. Бенелмир и Н. Лараки, «Проверка графической модели облигации
экспериментального здания с одной зоной», Fluid
Dynamics & Materials Processing, vol. 8, вып. 2, pp. 215–240, 2012.
[22] А. Мерабтин, С. Мокрауи, Р. Бенельмир и Н. Лараки, «Динамическая модель
системы напольного отопления в сочетании с системой охлаждения крыши
с использованием подхода графа облигаций »,« Механика и промышленность », вып. 13, вып. 1,
с. 77–86, 2012.
[23] А. Мерабтин, Р. Бенелмир и М. Эль Ганауи, «Модель графа псевдосвязи
для анализа теплового поведения зданий», Thermal
Science, vol. 17, нет. 3, стр. 723–732, 2013.
[24] А. Лауади, «Разработка модели лучистого отопления и охлаждения для программного обеспечения
для моделирования энергопотребления зданий», Building and Environment, vol. 39,
нет. 4, pp. 421–431, 2004.
[25] А. К. Афиенитис, «Исследование тепловых характеристик пассивного здания
на солнечной энергии с напольным лучистым обогревом», Солнечная энергия, т.61, нет. 5,
pp. 337–345, 1997.
[26] Дж. Рен, Л. Чжу, Й. Ван, К. Ван и В. Сюн, «Очень низкая температура
, лучистое отопление / охлаждение в помещении. система эффективного использования возобновляемых источников энергии
// Солнечная энергия. 84, нет. 6, pp. 1072–1083, 2010.
[27] С. Дж. Селф, Б. В. Редди и М. А. Розен, «Системы с геотермальным тепловым насосом
: обзор состояния и сравнение с другими вариантами отопления»,
Applied Energy, vol. 101. С. 341–348, 2013.
[28] Дж. Муси ´
c и Б. Зупан ´
ciˇ
c, «Моделирование, имитация и управление перевернутым маятником
на диаграмме с использованием объектно-ориентированного подхода с моделями»,
в Electrotechnical and и конференция по информатике ERK 2006,
2006.
[29] Ф. Сунс, Дж. И. Торренс, Дж. Хенсен и Р. Де Шревель, «Вычислительная модель
на основе модели для оценки возобновляемой системы централизованного теплоснабжения»,
на 9-й Международной конференции по системному моделированию в зданиях, 2014 г.
[30] М. Веттер, «Библиотека моделей на основе моделей для энергоснабжения зданий и систем управления
», Национальная лаборатория Лоуренса Беркли, 2010 г.
[31] R´
eglementation thermique 2012: un saut ´
energ´
etique pour les bˆ
atiments
neufs. Minist`
ere de l´
Ecologie, du D´
eveloppement strong, des Trans-
ports et du Logement, Avril 2011.
Переменный расход в гидравлических системах с трехходовыми регулирующими клапанами
Часто инженер заменяет существующий вторичный насос в системе комбинацией двухходовых и трехходовых регулирующих клапанов.Как мы можем воспользоваться преимуществами высокоэффективных интеллектуальных циркуляционных насосов ECM в этом приложении? Давайте сделаем шаг назад и посмотрим на работу трехходового клапана, а затем применим Ecocirc-XL к системе на этой неделе в «Минуты утра понедельника» Р. Л. Деппмана.
Работа трехходового клапана и ограничения
Трехходовые регулирующие клапаны могут быть переключающими или смешивающими в зависимости от того, как они подключены и управляются. На приведенном ниже рисунке показана система трехходового переключающего клапана. Когда температура от оконечного устройства или змеевика удовлетворяется, скорость потока в змеевике уменьшается, и поток направляется в байпас.Когда змеевик полностью заполнен, результирующая температура возврата в сеть равна температуре подачи. При запросе на полный обогрев или охлаждение температура возврата в систему равна расчетной температуре на выходе из змеевика. Между полной и нулевой нагрузкой температура обратной воды изменяется в зависимости от расхода, необходимого в змеевике.
Ниже приводится простой пример. Предположим, расчетная скорость потока в нагревательной спирали составляет 20 галлонов в минуту при подаче 180 ° F и обратной 140 ° F.Когда температура в помещении удовлетворяется, трехходовой регулирующий клапан обходит поток, и температура обратной воды обратно в обратную магистраль повышается до 180 ° F. Температура возвратной воды составляет 160 ° F, когда половина потока проходит через змеевик, а половина — в байпас. Использование трехходовых клапанов обычно означает, что скорость потока постоянна, а температура возврата меняется.
Когда владелец этой системы обращается к своему консультанту за идеями по энергосбережению, эта система с постоянным потоком кричит: «Выбери меня, Монти!» (Если вы не знаете, что это, спросите кого-нибудь с седыми волосами).Предполагая, что котел может справиться с пониженным потоком или без него, кажется, все, что нам нужно сделать, это закрыть перепускной клапан. Здесь мы можем столкнуться с ограничением трехходового клапана.
Трехходовые клапаны имеют ограничение на максимальное давление, при котором они могут закрыться, в зависимости от конструкции и типа режима управления (воздушный, электрический, автономный). Они были спроектированы так, чтобы обходить или смешивать потоки, а не плотно закрывать. В результате клапан будет протекать, когда он попытается полностью закрыть, обеспечивая нежелательный поток и теплопередачу.Гидравлические системы могут обеспечивать передачу большого количества тепла при более низких расходах. Если трехходовой клапан протекает, когда органы управления сообщают клапану о закрытии, может быть неудобная температура в помещении. Это могло произойти, если байпасный балансировочный клапан закрыт.
Применение циркуляционного насоса B & G Ecocirc
^® -XL Smart ECM в трехходовых клапанных системах
В первично-вторичной системе расход источника отделен от конечного расхода общей трубой.Если система не является первично-вторичной, инженер должен выяснить, не вызовет ли пониженный расход проблемы с котлом или охладителем. Ниже показана система, настроенная на постоянный расход. Было бы неразумно снижать скорость потока в этой системе без понимания влияния минимальной скорости потока через источник тепла или холода.
В качестве примечания, этот слайд вырезан с веб-сайта B&G E-Learning, где вы можете посещать онлайн-классы с викторинами за кредиты.
По мере повышения температуры мы знаем, что поток где-то обходится, и поэтому нам не нужен такой большой поток.В этом случае инженер может снизить скорость насоса в зависимости от температуры возврата. Это можно сделать с помощью привода и датчика температуры. В небольших системах также будет хорошо работать интеллектуальный циркуляционный насос ECM.
Здесь важно сделать одно предупреждение. Почему в большинстве систем вместо температуры используется перепад давления? Температура представляет собой смесь температур обратки от всех змеевиков. ЭТО РАБОТАЕТ ТОЛЬКО В СЛУЧАЕ НЕБОЛЬШОГО РАЗНООБРАЗИЯ МЕЖДУ ТЕРМИНАЛЬНЫМИ БЛОКАМИ! Если один змеевик требует большого расхода, а другие нет, смешанная температура обратного потока снизит скорость насоса.У этой пониженной скорости может не хватить напора для обеспечения полного потока катушки, которая в нем нуждается. Я расскажу об этом позже, в «Минуту утра понедельника» Р.Л. Деппмана.
Я предлагаю B&G Ecocirc-XL в этом приложении, потому что технология ECM подходит для меньших систем с меньшими потерями напора, и эти системы, как правило, менее разнообразны. Ecocirc имеет все схемы, необходимые для быстрого добавления переменной скорости. Датчик температуры — это опция, которая поставляется вместе с насосом и подключается непосредственно к нему.Никакой внешней системы управления зданием не требуется. Если насос расположен на обратной линии, вам даже не понадобится внешний датчик, поскольку в насос встроен внутренний датчик.
Температура обратки изменится еще больше, если в системе будет произведен сброс котла. Ecocirc-XL имеет внутренний датчик температуры. После установки внешнего датчика режим работы насоса можно изменить на дифференциальную температуру. Больше ничего не нужно. Настройка немного изменится.
Что произойдет, если используется комбинация трехходового и двухходового клапанов? В этом случае система будет иметь переменную подачу и переменную температуру обратной линии.Bell & Gossett позаботится о вас. Используя режим перепада давления в сочетании с режимом перепада температуры (ΔP-ΔT), инженер получает насос, который будет следовать линии управления напором насоса вместе с реакцией на изменения температуры. Как показано ниже, дополнительное оборудование не требуется.
Электрические схемы и последовательность управления для интеллектуальных циркуляционных насосов ECM с трехходовыми клапанами
Электрическая схема такая же, как и в других приложениях.
Последовательность работы
Первичный насос нагрева / охлаждения ( вставьте тег ) должен быть активирован вызовом нагрева / охлаждения ( активирует контакты пуска-останова 11-12 через удаленное реле ).Скорость насоса должна изменяться в зависимости от внешнего RTD, подключенного к клеммам 13-14. RTD должен быть поставлен поставщиком насоса. Насос должен изменять скорость в зависимости от изменения температуры возвратной воды. В системах отопления без сброса насос должен снижать скорость при превышении расчетной температуры обратного потока и увеличивать скорость при снижении температуры. В системах отопления со сбросом температуры насос должен снижать скорость при повышении перепада температур выше расчетного и увеличивать скорость при уменьшении перепада температур.В системах с охлажденной водой насос должен увеличивать скорость при превышении расчетной температуры возврата и снижать скорость при понижении температуры. Индикация неисправности будет отображаться на насосе и может включить аналоговый вход индикатора неисправности BMS через клеммы 4-5, если это указано в документации.
На следующей неделе в журнале R. L. Deppmann Monday Morning Minutes будет рассмотрено использование интеллектуальных насосов ECM в более крупных бытовых системах рециркуляции воды.
** Всегда читайте полное руководство по установке и эксплуатации перед началом любых работ.
Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.
Гидравлическое лучистое тепло для полов с деревянным каркасом
Гидравлические лучистые полы с подогревом (HRF) обычно связаны с бетонными плитами.Причина в том, что системы, встроенные в плиты, относительно просты в установке: длинные цепи из полиэтилена, полибутилена или резиновых трубок толщиной от 1/2 до 3/4 дюйма располагаются над слоем сварной проволочной сетки, а затем закапываются в бетон ( см. «Методы лучистых плит», 8/92). Но в большинстве домов полы с деревянными каркасами, и многие из их владельцев заинтересованы в лучистом тепле. К счастью, почти все производители HRF разработали методы установки своего оборудования в этих домах.
Установив гидравлическую трубку, установщик Gyp-Crete опрыскивает настил пола клеящим средством и герметиком (1).Первый подъемник Gyp-Crete (2) заливается на глубину, равную диаметру трубы. После затвердевания первого подъема — примерно через два часа — между трубками можно увидеть некоторую вертикальную усадку (3). Затем на первый (4) обливается второй подъемник и плавно перемещается (5).
Труба, используемая для полов с деревянным каркасом, такая же, как и для излучающих плит. Затраты подрядчиков на установку НКТ в моем районе составляют от 65 до 75 центов за погонный фут (то есть от 65 до 75 центов за квадратный фут площади пола, если петли трубопровода расположены на расстоянии 12 дюймов по центру).Стоимость установки полной системы HRF, включая трубы, подкладку и изоляцию пола, но исключая котел, варьируется от 3 до 4 долларов за квадратный фут площади пола.
The Wet Approach
Системы HRF для использования с деревянными полами классифицируются как мокрые и сухие, в зависимости от того, используется ли в них подстилка, залитая на место.
Влажная система передает тепло жилому помещению через тонкую плиту, которая заливается после того, как трубка установлена. Материал плиты — наливной гипс или легкий бетон на портландцементной основе. Трубка крепится к основанию пола с помощью пластиковых зажимов с защелкой или скоб с пневматическим приводом. Первые доступны у производителей трубок, а вторые представляют собой стандартные скобы длиной от 1/2 до 2 дюймов. Специальная насадка, соединенная с пневматическим степлером, регулирует глубину скобы, так что ее коронка прижимается к трубке, не раздавливая ее. Затем подстилку заливают до толщины от 1 3/8 до 1 1/2 дюйма.
Мокрые системы имеют несколько преимуществ.Во время заливки смесь заполняет стык между полом и подошвой стены, уменьшая проникновение воздуха вдоль внешних стен. После высыхания влажная система имеет отличную теплопередачу, поскольку большая часть трубки контактирует с материалом подложки. Это означает, что вы можете использовать его при температуре воды от 105 ° F до 115 ° F — от 15 ° F до 20 ° F ниже, чем температура воды, необходимая в типичной сухой системе. Тепловая масса плиты имеет тенденцию выравнивать колебания температуры, вызванные циклическим включением / выключением источника тепла.Плита также снижает передачу звука через систему пола и может повысить рейтинг огнестойкости конструкции пола.
Подложки на основе гипса являются самовыравнивающимися, но требуют наличия большого смесительного и насосного оборудования и должны наноситься лицензированными специалистами по нанесению. Последовательность фотографий (вверху страницы) показывает установку Gyp-Crete, ведущего бренда гипсовой подложки. Трубка закрепляется на месте, затем настил пола грунтуется герметиком, который снижает водопоглощение фанеры и улучшает сцепление Gyp-Crete с полом.Чтобы свести к минимуму усадку, Gyp-Crete заливается двумя «лифтами» (лифт — это количество материала, помещаемого за одну заливку). Первый подъем поднимает уровень до верхней части трубки; второй лифт поднимается до готового уровня и плавно перемещается. По готовой плите можно ходить в течение нескольких часов, но вам придется подождать пять-семь дней — время, необходимое для полного отверждения Gyp-Crete — перед укладкой чистового пола. Однако после отверждения плита будет иметь прочность на сжатие от 2000 до 2500 фунтов на квадратный дюйм.
В моем районе затраты на работу Gyp-Crete варьируются от 2 до 2,50 долларов за квадратный фут, в зависимости от размера работы и расстояния, на которое аппликатор должен пройти.
Покрытия на цементной основе . Основными альтернативами гипсовому покрытию являются различные легкие покрытия на основе портландцемента. Большинство заводов по производству бетонных смесей будут поставлять эти смеси для топпинга, если вы дадите им особый «рецепт», который вы можете получить у производителя труб. Типичный состав включает водоредуцирующие агенты, суперпластификаторы и волокнистую сетку для уменьшения усадки и контроля растрескивания (небольшие микротрещины все еще могут возникать, но они практически не влияют на теплопередачу).Это предоставит вам плиту на 3000 фунтов на квадратный дюйм с общей стоимостью (рабочая сила и материалы) от 1 до 1,30 доллара за квадратный фут. (Ярд покрывает около 200 квадратных футов площади пола при толщине 11/2 дюйма и стоит от 80 до 120 долларов, в зависимости от местоположения и состава смеси.) Смесь схватывается быстро, поэтому убедитесь, что ваша бригада достаточно большая, чтобы разместить и выровняйте содержимое грузовика за час или меньше.
Финишный пол . Наливные подкладки служат хорошей основой для плитки, ковра или винила.Температура воды в трубке будет варьироваться в зависимости от термического сопротивления материала напольного покрытия (см. «Требуемая температура воды для различных напольных покрытий»). Однако не укладывайте обычные полы из твердой древесины прямо над сияющим полом. Вместо этого используйте «плавающую» систему деревянных полов (см. «Лучистое тепло и деревянные полы»). Имейте в виду, что некоторые производители полосовых полов не дадут гарантии на их продукт для использования с лучистым теплом, даже если он установлен как плавающая система.
Поднимите фланцы унитаза с помощью фанерных прокладок, чтобы учесть дополнительную толщину плиты.
Подготовка к заливке
Перед тем, как выбрать залитую подстилку, убедитесь, что конструкция пола может выдерживать дополнительную статическую нагрузку от 12 до 14 фунтов на квадратный фут. В зависимости от конкретного пола может потребоваться использование более глубоких балок, чем вы обычно используете, чтобы поддерживать прогиб в допустимых пределах (пределы прогиба варьируются в зависимости от состава; вам нужно будет узнать фактические числа у производителя основы). Лучше всего производить расчеты на этапе проектирования, поскольку вам, возможно, придется уменьшить расстояние между балками или использовать более глубокие балки.Дополнительная нагрузка может помешать использованию мокрой системы в некоторых модификациях. В случае сомнений попросите инженера-строителя проверить способность пола выдерживать дополнительный вес.
Наконец, помните, что плита поднимает ваш черновой пол примерно на 11/2 дюйма. Для компенсации вам потребуется отрегулировать высоту подступенков, оконных и дверных проемов, столешниц, дверных порогов и фланцев туалета. Вам также понадобятся временные дамбы на лестничных клетках и других проемах пола, чтобы предотвратить утечку.
Dry Systems
Вместо использования плиты для передачи тепла от труб к жилому помещению в сухой системе используются предварительно отформованные алюминиевые плиты. Эти системы делятся на две категории, в зависимости от того, предназначены ли они для установки над настилом пола или под ним.
В типичной наземной сухой системе алюминиевые теплообменные пластины опираются на фанерные шпалы. Перед укладкой готового настила плиты и трубы закрываются фанерным листом.
Над декой . Первый тип, установка «над палубой», показан на рисунке выше. Алюминиевые пластины, которые устанавливаются вокруг труб, поддерживаются фанерными шпалами толщиной 3/4 дюйма, которые заполняют все пространство между трубками. Затем поверх ребер кладут покровный лист из фанеры толщиной 3/8 дюйма. Хотя полосовой паркет можно прибивать прямо к шпалам, я не рекомендую это делать. Если вашим клиентам нужна древесина, направьте их на плавающую систему.
В сухой системе под палубой алюминиевые пластины охватывают нижнюю часть трубы.В новом строительстве (вверху) трубы и плиты могут быть установлены перед черным полом. В сухой системе под палубой алюминиевые пластины охватывают нижнюю часть трубы. В новом строительстве (вверху) трубы и плиты могут быть установлены перед черным полом.
Нижняя палуба . Алюминиевые пластины также могут быть установлены под настилом пола, как на изображениях выше. Есть два способа сделать это.В одном из них трубы укладываются сверху и перпендикулярно каркасу; затем пространство между трубками заполняется шпалами из дерева. Шпалы поддерживают однотрубные алюминиевые пластины, и вся сборка покрыта фанерным настилом толщиной 3/4 дюйма.
В другой установке под палубой трубы проходят между балками, а двухтрубные плиты используются для перекрытия всей ширины пролета балок. При использовании этого метода каждая зона снабжается одной трубкой, которую необходимо протянуть через отверстия в балках и по одному выводить в отсеки балок (рис. 4).
В большинстве сухих систем только половина поверхности трубы контактирует с алюминиевыми пластинами. Это снижает скорость передачи тепла от трубки по сравнению с влажными системами. Чтобы компенсировать это, требуется более высокая температура воды — на 10–20 ° F выше, чем для системы из тонких плит. Эти более высокие температуры не представляют проблемы для трубок, но могут препятствовать использованию низкотемпературных источников тепла, таких как водяные тепловые насосы.
Рекомендации
Хотя ни одна система HRF не идеальна для всех установок, я обычно предпочитаю в новом строительстве влажную систему с подкладкой Gyp-Crete. Эта система относительно проста в установке и ее легко запланировать вместе с другими сделками. Что касается производительности, то термальная масса плиты сглаживает колебания температуры, обеспечивая довольно постоянную температуру в помещении. Мне также нравится жесткость, которую плита придает полу, и то, как она гасит звук. А поскольку влажные системы используют более низкую температуру воды, чем сухие системы, влажная система может использовать низкотемпературный источник тепла, такой как тепловой насос или солнечный коллектор.
Если работа требует сухой системы — что обычно имеет место при модернизации полов с ограниченной несущей способностью — установка под палубой с трубами, проходящими параллельно балкам и между ними, обычно является наименее затратной.Не требуются шпалы или планки для обшивки, и вам не нужен дополнительный слой фанеры для покрытия. Ограничение этого подхода состоит в том, что вам потребуется свободный доступ к нижней стороне настила пола, на которой не должно быть труб, каналов и других препятствий.
Изоляция . Какой бы подход вы ни выбрали, важно изолировать нижнюю часть пола. Это особенно актуально для неотапливаемого подвала или там, где вы устанавливаете финишный пол с высоким термическим сопротивлением, например толстый ковер и подкладку.Я указываю минимум R-30 для неотапливаемых помещений, таких как ползунки, R-19 для частично отапливаемых помещений, таких как подвалы, и R-11 для отапливаемых помещений.
Помощь в проектировании . Почти все дистрибьюторы HRF предлагают ту или иную форму помощи в дизайне. Некоторые сделают за вас расчеты нагрузки или возьмут ваши чертежи и бесплатно спланируют схему схемы. Другие продают программное обеспечение по номинальной стоимости, чтобы разработчик системы мог оценить различные компромиссы (затраты различаются для разных систем, но также и производительность).Производители трубок также должны иметь списки внешних дизайнеров, доступных в вашем районе. Если вы новичок в HRF, то стоит поискать производителя, который предлагает необходимый вам уровень технической поддержки.
Гибридные гидронные системы
Одним из больших преимуществ жидкостного отопления является его универсальность. Используя одиночный бойлер, вы можете установить лучистое тепло под плиткой пола в ванной, а в остальном использовать плинтус из ребристых труб. Тот же котел, который используется для отопления помещений, можно также использовать для нагрева воды для бытовых нужд, направляя выходную мощность котла через теплообменник в резервуаре для горячей воды косвенного нагрева.Проблема в том, что для этих нагрузок требуется очень разная температура воды. Для теплого пола может использоваться вода с температурой 105 ° F, а в резервуаре с горячей водой должна поддерживаться температура 160 ° F.
Рисунок A. Наиболее распространенный способ запустить водонагреватель и систему HRF от одного котла — разместить каждую нагрузку на параллельном трубопроводе. Четырехходовой смесительный клапан регулирует температуру в системе HRF.
Наиболее распространенное решение — разместить каждую нагрузку на параллельном трубопроводе (рис. A выше).Параллельный контур горячего водоснабжения начинается рядом с выходом горячего водоснабжения из котла и заканчивается рядом с обратным контуром. Четырехходовой смесительный клапан с электроприводом в начале контура HRF смешивает высокотемпературную воду из котла с более холодной возвратной водой с теплого пола. Это позволяет вам регулировать температуру воды в трубке так же, как если бы вы использовали клапаны горячей и холодной воды для регулировки температуры воды в душе. Однако смесительные клапаны могут быть дорогими: типичный четырехходовой клапан диаметром 1 дюйм с соответствующей системой управления может стоить от 600 до 950 долларов только за детали.Для небольших работ, таких как отдельные ванные комнаты, это может быть больше, чем стоимость самой системы лучистого пола.
Рисунок B. Альтернативой является размещение каждой нагрузки на своем собственном вторичном контуре и использование 24-вольтового зонного клапана с блоком управления впрыском-смешиванием для регулирования температуры. Клапан смешивает импульсы горячей воды из первичного контура с более холодной возвратной водой из контура HRF.
Вы можете сэкономить деньги, используя альтернативное расположение трубопроводов и относительно недорогой блок управления (Рисунок B выше).Непрерывный трубопроводный контур, называемый первичным контуром, непрерывно проходит от подачи котла до возврата котла, в то время как каждая нагрузка для ГВС и водяного отопления подключена к отдельному вторичному контуру с собственным циркуляционным насосом. Тройники подачи и возврата вторичного контура расположены на расстоянии не более 30 см друг от друга на первичном контуре. Температура контура HRF регулируется стандартным 24-вольтовым зонным клапаном, который размещается между первичным и вторичным контурами. Он управляется системой впрыска-смешивания модели 351, которую можно приобрести у Tekmar Control Systems (см. «Источники поставок» в конце статьи).Вместе клапан и контрольный список стоят около 300 долларов (контрольные списки стоят 233 доллара, в то время как типичный 3/4-дюймовый зонный клапан с электроприводом стоит около 75 долларов).
Блок Tekmar принимает сигналы от трех датчиков температуры: один в отапливаемом помещении, один на трубе подачи теплой воды в распределительную систему HRF и один снаружи дома. Когда установка решает, что системе HRF требуется тепло, она открывает клапан зоны для подачи импульса горячей воды из первичного контура во вторичный. В тройнике сразу за зонным клапаном горячая вода смешивается с холодной возвратной водой из системы HRF.Количество смешивания регулируется балансировочным клапаном, который тщательно настраивается при установке системы, а затем остается в покое.
Подробнее о Maxxon Corp
Найдите продукты, контактную информацию и статьи о Maxxon Corp.
Зонированная система отопления — Боб Вила
Схема зонированного отопления. SupplyHouse.com
Домовладельцы, ищущие лучший способ контролировать температуру во всем доме, должны изучить преимущества зонированной системы отопления.
Что такое зонированное отопление?
Стандартная незонированная система отопления контролирует температуру всего дома в целом. Зонированная система отопления, напротив, позволяет домовладельцам регулировать температуру в каждой комнате или зоне индивидуально, тем самым повышая комфорт и сводя к минимуму затраты на электроэнергию. Зонированную систему можно настроить с учетом множества факторов, включая использование помещения, личные предпочтения и условия окружающей среды. Зонированные системы помогают домовладельцам более эффективно использовать свои системы отопления, распределяя тепло там, где и когда оно необходимо.
Возможно, пришло время позвонить профессионалу.
Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов по HVAC рядом с вами.
+
Преимущества зонированного отопления
«Преимущества правильно зонированного дома включают экономию на расходах на отопление, а также больший контроль и комфорт во всем доме», — отмечает Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com. «Если они индивидуально зонированы, незанятые или редко используемые помещения не нужно отапливать, а те участки дома, которые становятся холоднее других, можно отрегулировать напрямую для большего комфорта.Кроме того, программируемые термостаты могут увеличить экономию за счет снижения потребления тепла, когда жители находятся вне дома или спят ».
О’Брайан объясняет, что типичная зонированная система отопления рассматривает первый этаж дома как одну зону обогрева, а зону спальни наверху как отдельную зону обогрева. Это позволяет направлять тепло на первый этаж в дневное время и в спальни наверху ночью, позволяя незанятым частям дома остывать, когда они свободны. Зонированная система также может позволить домовладельцам минимизировать нагрев в редко используемых помещениях, таких как комнаты для гостей или складские помещения.
По данным Министерства энергетики США, зонирование системы отопления может сэкономить домовладельцам до 30 процентов на типичных счетах за отопление и охлаждение. Поскольку на отопление и охлаждение приходится более 40 процентов коммунальных расходов среднего домохозяйства, экономия от зонированной системы может действительно возрасти.
Фото: SupplyHouse.com
Как работает зонированное отопление
Основным компонентом зонированной системы отопления является зональный клапан, который регулирует поток воды в системе водяного отопления.Внутри клапана исполнительный механизм открывает и закрывает клапан в зависимости от настройки термостата для этой зоны. Зональные клапаны доступны в двух- или трехходовых конфигурациях с различными типами соединений. Они могут быть нормально закрытыми или нормально открытыми и обеспечивать разную скорость потока в зависимости от размера клапана, что позволяет домовладельцам настраивать систему для различных планов этажей и зон разного размера. Зональные клапаны могут использоваться с широким спектром систем водяного отопления, включая плинтусы, радиаторы, тепловые насосы и лучистые системы отопления.Ведущие бренды включают Honeywell, Taco, White-Rodgers и Erie.
Домовладельцы с системами принудительного горячего воздуха также могут создавать несколько зон, используя два или более термостатов, подключенных к главной панели управления; панель управления открывает и закрывает заслонки, установленные внутри воздуховода.
Существует также широкий выбор термостатов, включая программируемые версии, для управления зонированной системой отопления. «Для зонирования дома можно использовать любой термостат, но не все термостаты предназначены для одного и того же применения», — отмечает О’Брайан.«Напряжения, схема системы отопления / охлаждения и характеристики различных термостатов могут быть больше ориентированы на то или иное приложение».
Установка зонированного отопления
Добавление зонированной системы отопления к существующему дому — довольно сложный проект и обычно требует привлечения профессионального установщика.
No related posts.
