Как правильно собрать теплый пол: инструкции для монтажа своими руками

Как подключить водяной теплый пол к системе отопления

Теплый пол как единственный источник тепла, комбинированная система отопления, подключение к радиатору и готовые комплекты.

Теплые полы — возможно, один из самых комфортных видов отопления дома. Воздух в помещении прогревается равномерно на всей площади, не создаются горячие и холодные зоны в комнате, а теплее всего — ногам.

Но вариантов подключения теплого пола к системе отопления так много, что можно запросто в них запутаться. В этом материале расскажем о самых распространенных вариантах подключения теплого пола в разных исходных ситуациях.

Прямое подключение к отдельному котлу под теплый пол

Это оптимальный и простой вариант, так как теплый пол не будет зависеть от другой схемы отопления и как-либо влиять на нее. Но есть важное ограничение:

Теплый пол — низкотемпературная система отопления. Большинство типов котлов работают на высоких температурах, а при работе в низкотемпературном режиме будут выдавать низкий КПД. Кроме того, существует риск быстрого выхода из строя теплообменника.

Лучше всего с отоплением пола справляется конденсационный котел. В низкотемпературном режиме он выдает максимальный для себя КПД.

Простая схема подключения теплого пола непосредственно к котлу. Термометры контролируют температуру поступающего теплоносителя и обратки: оптимальная разница 5-10°C.

Так как конденсационный котел может эффективно вырабатывать оптимальную температуру для обогрева теплых полов, подключить такую систему несложно — потребуется меньше всего дополнительных элементов.

Комбинированная система отопления: радиаторы + теплый пол

В этом случае перед владельцем дома стоит принципиально другая задача. Для радиаторного отопления котел работает в высокотемпературном режиме. Вопрос в том, как понизить температуру теплоносителя.

Обычно для отопления дома радиаторами котел нагревает теплоноситель до температуры 70-80°C, для теплых полов она не должна превышать 60°C, оптимально — 35-45°C.

Для понижения температуры теплоносителя применяются разные решения. Одно из самых популярных — подмес остывшего теплоносителя к котловому уже в контуре теплого пола. Но и это можно делать по-разному.

Трехходовой термосмесительный клапан

Устройство работает на смешивание двух потоков теплоносителя разной температуры. С одной стороны через него проходит нагретый теплоноситель с котла, с другой — остывший теплоноситель обратки отопительной системы. Смешиваясь в нужной пропорции — чтобы достичь установленной температуры, — вода направляется в контур теплого пола. После полного круга вода смешивается с обраткой всей отопительной системы.

После устройства смешения обычно устанавливают циркуляционный насос. Одна из распространенных моделей трехходового термостатического клапана для теплого пола. На стикере схематично изображено направление и смешение потоков.

Термостатические трехходовые клапаны позволяют настроить температурный режим теплого пола.

В некоторых моделях есть преднастройки температурного диапазона согласно климатическим зонам.

В трехходовом клапане без термостата температура теплоносителя регулируется механически. Владельцу придется долго настраивать его в ручную, чтобы добиться комфортной температуры отопления. Если вы решите изменить температуру в котле или выключить теплый пол, настраивать придется заново. На кран можно установить сервопривод — для автоматической регулировки по заданным температурным значениям.

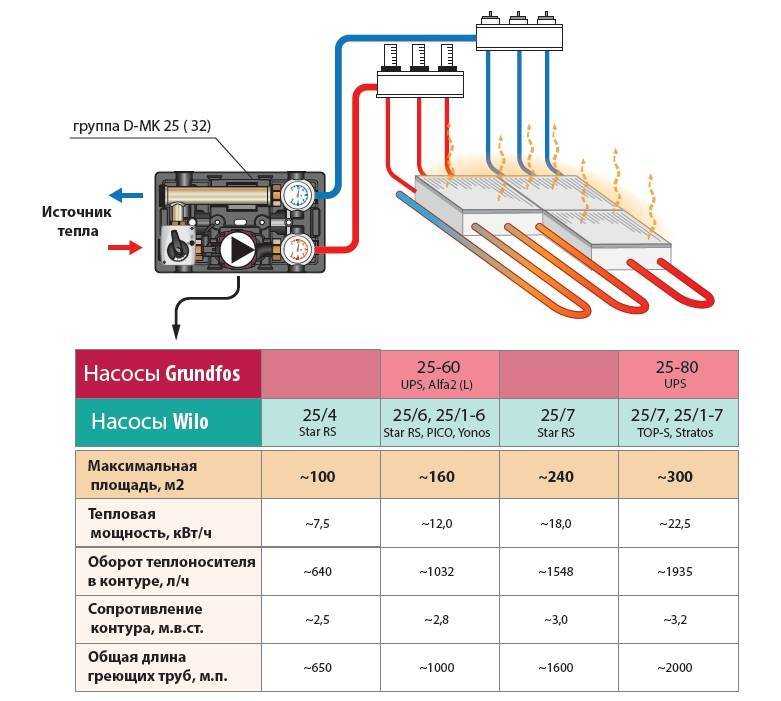

Готовый смесительный узел

Некоторые производители выпускают готовые решения «все в одном» для теплого пола — насосно-смесительные узлы. Их комплектация, качество исполнения и цена разнообразны. Это максимально простой для подключения вариант. Принцип работы тот же: смешивание горячего теплоносителя с остывшей обраткой для поддержания нужной температуры теплого пола.

Обычно такие устройства имеют в своей конструкции трехходовой клапан, термометры на подаче и обратке и элементы подключения — к насосу и трубам или коллектору. Остальное — балансировочный клапан, автоматические воздухоотводчики, байпас, термоголовка с выносным датчиком — опционально. Насос в комплект узла не входит.

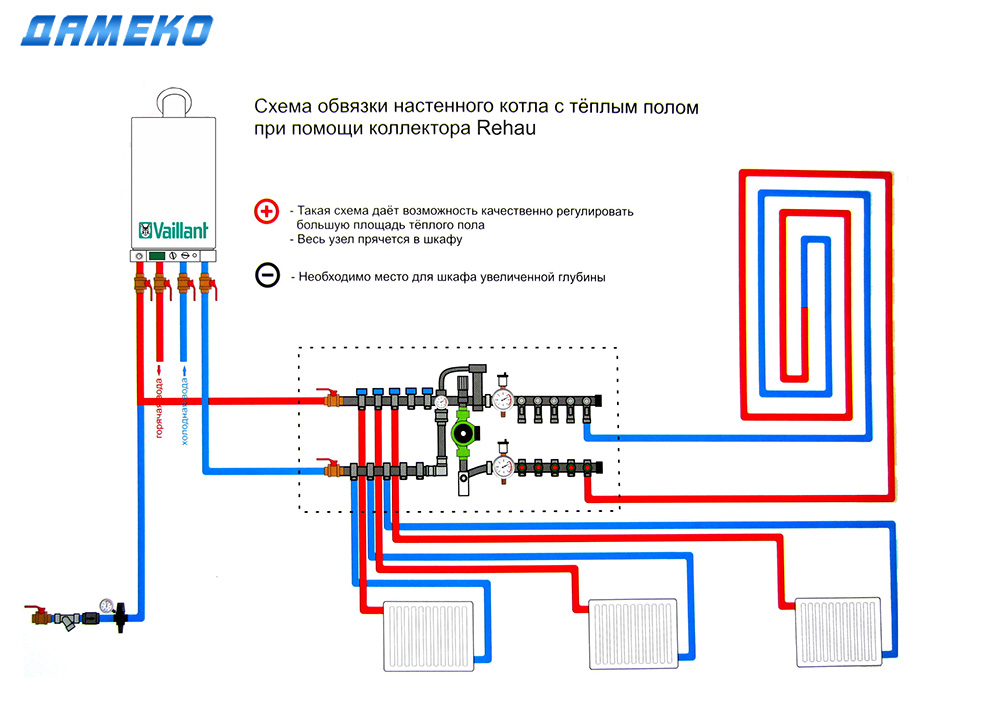

В центре – готовый насосно-смесительный узел. Слева – коллектор радиаторного отопления, справа – теплого пола. В этом решении есть все необходимое. Боковые подводы — самое удобное и эстетичное решение для соединения с коллектором.

Все элементы смесительного узла можно купить и собрать похожую систему самостоятельно.

Теплый пол на втором этаже дома

Главная проблема монтажа теплого пола на втором этаже — уровень расположения воздухоотводчиков. Воздухоотводчик должен находиться выше теплого пола, иначе воздух будет поступать в трубы и оставаться там. Поэтому устанавливать пол на втором этаже, подключая его к коллектору, расположенному на первом, запрещено.

Варианта решения два:

• 1. Дополнительные узлы с воздухоотводчиками на обеих трубах выше уровня теплого пола.
• 2. Подключение теплого пола от радиатора отопления.

Для того, чтобы трубы теплого пола на втором этаже не завоздушивались, добавлены дополнительные воздухоотводчики — выше уровня теплого пола.

Теплый пол от радиатора отопления

Это решение подходит для отопления помещения небольшой площади или части комнаты — 10-15 кв.м. Представляет собой готовый терморегулирующий монтажный комплект в декоративном боксе для подключения одной петли теплого пола к высокотемпературному контуру отопления без насосно-смесительного узла. Внутри — термостатический клапан, управляющийся вручную, сервоприводом или головкой с выносным термочувствительным элементом, и воздухоотводчик.

Схема подключения готового комплекта к радиатору.

К высокотемпературному контуру присоединяется одна петля теплого пола. На выходе из петли монтируется монтажный комплект. Горячий теплоноситель поступает в петлю и остывает до температуры, установленной автоматическим регулятором. Остывший теплоноситель уходит в обратку, а в теплый пол подается новая порция горячего теплоносителя.

Для жилых помещений это не самое комфортное решение — больше подходит для лоджии, балкона, санузла, коридора.

Еще раз самое главное:

1. Если теплый пол подключается в качестве единственной отопительной системы, то для надежности и комфорта лучше использовать конденсационный котел в низкотемпературном режиме.
2. Для подключения комбинированной отопительной системы с теплыми полами используются насосно-смесительные узлы, состав которых зависит от ваших требований и кошелька.
3. Можно купить готовый смесительный узел, который прост в монтаже и в любой комплектации позволяет смонтировать теплый пол — нужно только докупить насос.
4. При монтаже теплого пола на втором этаже дома нужно помнить о расположении воздухоотводчиков, при необходимости — установить дополнительные.
5. Можно смонтировать теплый пол прямо от радиатора основного отопления, но это решение подходит для нежилых помещений малой площади.

коллекторная группа водяного пола, подключение узла в сборке с насосом, как собрать распределительный коллектор, фото и видео

Содержание:

Что такое коллектор теплого пола
Детали коллектора
Смесительные клапаны
Стоит ли автоматизировать систему
Сборка коллектора

Установка тёплого пола – весьма затратное дело, ведь потратиться придётся не только на отопительные контуры, встраиваемые в пол, но и на дополнительное оборудование для обеспечения нормальной работы системы обогрева.

Таким оборудованием являются коллекторы, насосы, клапаны и датчики. В данной статье мы расскажем, как собрать коллектор для теплого пола самостоятельно, сэкономив деньги.

Что такое коллектор теплого пола

Коллектор – совокупность деталей, позволяющих управлять теплоносителем: смешивать и раздавать жидкость из параллельных колец отопления. Большое сечение и низкая скорость позволяют смешивать горячий теплоноситель, подающийся из котла, и тёплый, отходящий от отопительных труб, что позволяет выровнять температуру теплоносителя до нужных значений.

Чтобы правильно смешать обратку (остывшую воду из контуров в полу) и горячую воду до нужной температуры, на системы устанавливаются различные датчики: датчик температуры воды, датчик тепла на улице и датчик измеряющий давление внутри системы. Датчики подают информацию на клапаны, которые смешивают теплоноситель. Коллектор теплого пола в сборе с насосом и специальным датчиком может контролировать давление в системе.

Чтобы лучше разобраться в принципе работы и необходимости этой системы, обратите внимание на следующий пример: в доме подключаются к котлу системы подогрева пола, отопительные радиаторы и душ. Душ требует горячую воду температурой примерно в 70°C, отопительные радиаторы требуют теплоноситель с температурой от 75°C, а для подогрева пола нужно всего 50°C, чтобы температура чистового напольного покрытия не превышала санитарной нормы в 30°C.

Как видите, подключить напрямую к котлу все потребители теплой воды не получится, поэтому необходим коллектор для теплого водяного пола, который будет охлаждать воду для системы, кроме того, для нормальной работы длинных контуров нужно дополнительное давление, которое обеспечивает насос. Читайте также: «Оптимальная схема подключения теплого пола – делаем правильный выбор».

Детали коллектора

Для стабильной работы смесительного узла вам понадобятся:

1. Смесительный клапан, о котором мы поговорим ниже;
2. Насос, позволяющий контролировать давление воды;
3. Запорные и балансировочные клапаны;
4. Датчики: манометры и термоголовка с термометром;
5. Скапливающийся в системе воздух мешает стабильной работе, поэтому его нужно стравливать воздухоотводом.
6. Вам потребуются различные сантехнические соединители: тройники, фитинги и т.д.

Смесительные клапаны

Всего бывает два вида смесительных клапанов, которые устанавливаются в коллекторный узел для теплого пола: двухходовой и трёхходовой клапан. Они различаются принципом своей работы, о котором стоит рассказать подробнее.

Как работает двухходовой клапан:

1. Термоголовка с датчиком температуры замеряет нагрев теплоносителя, поступающего в контуры;
2. Если температура воды превышает норму, то термоголовка прикрывает клапан, чтобы уменьшит подачу горячей воды;
3. Если температура теплоносителя ниже необходимой, то клапан открывается и количество горячей воды в контуре возрастает.

Как видите, работа двухходового клапана заключается в контроле подачи горячей воды, тогда как обратка идёт постоянным потоком. Этот клапан имеет низкую пропускную способность, что обеспечивает плавный нагрев пола. Если помещение, в котором вы собираетесь установить тёплый пол, меньше 200 квадратных метров, то вы смело можете использовать именно этот смесительный клапан.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Стоит сделать отступление и дать совет: подключая смесительный клапан в распределительный коллектор для теплого пола, следует устанавливать его через разъёмную соединительную муфту, что позволит в будущем легко произвести замену, если клапан станет неисправен.

Работа трёхходового клапана:

1. Трёхходовой клапан одновременно балансирует обратку и горячую воду из котла внутри себя через байпас;
2. Внутри клапана находиться специальная заслонка, установленная перпендикулярно относительно трубы с горячей водой и обраткой;
3. Положение этой заслонки меняется, что и регулирует конечную температуру смешиваемого теплоносителя.

Такой клапан идеально подойдёт для больших отопительных систем, например, где используется сразу несколько отопительных контуров. Также они рекомендуются в том случае, если коллекторная группа для теплого пола способна автоматически регулировать температуру воды. Чтобы система работала автоматически, на клапан устанавливаются сервоприводы, управляющиеся погодными и температурными датчиками.

Трёхходовой клапан имеет два недостатка:

1. Изменение температуры пола происходит достаточно резко;
2. Из-за высокой пропускной способности регулировать температуру достаточно сложно, ведь даже небольшое изменение положения вентиля может привести к сильным перепадам температуры.

Стоит ли автоматизировать систему

Прежде всего стоит поговорить о погодных датчиках. Они позволяют настроить температуру теплоносителя, опираясь на температуру за окном вашего дома. Вы бы могли сделать это самостоятельно, однако заморозки приходят неожиданно, например, когда вы спите, поэтому утром в доме может значительно похолодать, именно в подобных ситуациях метеодатчики не позволят вам замёрзнуть.

Погодные датчики зачастую устанавливают с термодатчиками внутри помещения, которые смещают вентиль на 1/20 часть, если температура в доме ниже необходимой.

Сборка коллектора

Выбрав все детали для системы обогрева, можно приступать к сборке. Установить смеситель можно в наружном или внутреннем шкафу, однако помните, что в наружные шкафы можно уместить лишь систему шириной до 16 см.

Схема коллектора теплого пола представлена на фото. Внимательно ознакомьтесь с ней и соберите свою систему по этой схеме.

Заключение

Коллектор – необходимая вещь для обустройства отопительной системы в доме, напугать вас может только цена, однако подключение теплого пола к коллектору значительно уменьшит затраты на энергию для нагрева воды. Читайте также: «Схема подключения теплого пола: основные правила».

Руководство для домашнего мастера

Электрические теплые полы — это простая и эффективная система отопления, которую можно установить как при реконструкции, так и при новом строительстве. С этим справится любой грамотный домашний мастер. Тем не менее, вы должны вызвать электрика, зарегистрированного в части P, для окончательного подключения системы подогрева пола к электросети. Также стоит попросить вашего электрика, зарегистрированного в части P, сообщить вам, если нагрузка системы превышает максимальную нагрузку термостата 16 А. Если это так, вам необходимо установить контактор/снаббер.

В этом руководстве мы познакомим вас с каждым этапом процесса установки, включая несколько основных советов, при установке системы сетчатых матов с электрическим теплым полом, такой как ThermoSphere Mesh мощностью 150 Вт/м ² .

Для целей данной статьи в данном руководстве основное внимание уделяется установке системы в ванной комнате на верхнем этаже с деревянным полом и отделкой плиткой или камнем.

Предпочитаете смотреть видео? Посмотрите «Полное руководство по установке ThermoSphere Mesh»

1. Все, что вам нужно для идеальной установки

Считайте это своим контрольным списком перед началом установки. Мы также включили несколько полезных инструментов.

Биты UFH!	Стандартные инструменты	Инструменты для обработки почвы
Электрический коврик(и) для подогрева пола Теплоизоляционные плиты Пенопласт для изоляции периметра Винты и шайбы Гибкий клей для плитки Самовыравнивающаяся смесь Фиксирующая лента Лента из стекловолокна Кабелепроводы Датчик пола Запасной датчик пола Электрическая задняя коробка Термостат Выбранная вами отделка пола	Кусачки Инструмент для зачистки проводов Ножницы Острое лезвие Отвертка Прецизионная отвертка Маркер Электросчетчик	Ведро для смешивания Большой зубчатый шпатель Губка Плиткорез Распорки/выравниватели для плитки Смесительная насадка и дрель

2.

Подготовка основания (чернового пола)

Поскольку мы используем пример ванной комнаты наверху, основанием обычно будет фанера или древесина. Если вы устанавливаете электрический теплый пол внизу, скорее всего, у вас будет бетонное основание.

Какое значение имеет тип субстрата?

Это потому, что вам нужно будет использовать изоляционную плиту с покрытием для деревянной подложки и непокрытую изоляционную плиту, если это была бетонная подложка. Чтобы максимизировать эффективность вашей системы напольного отопления, мы всегда рекомендуем использовать изоляционные плиты, так как это повысит эффективность системы до 50%. Это означает, что помещение быстрее достигнет нужной температуры, и вам будет дешевле эксплуатировать его.

Вернемся к подготовке основания. Убедитесь, что черновой пол ровный, устойчивый, чистый и на нем нет пыли или мусора. Закрепите изоляционную пену по периметру по краю комнаты с помощью самоклеящейся ленты или любого прочного двустороннего скотча. №

Уложите теплоизоляционные плиты с покрытием (для использования с деревянным основанием) в виде кирпичной кладки по всему полу. Используйте нож, чтобы разрезать доски, чтобы они соответствовали вашему пространству.

Прикрепите изоляционные плиты к основанию на расстоянии 300 мм от центра с помощью винтов и шайб. Вы также можете использовать сетчатую ленту вдоль швов, чтобы клей лучше держался на стыках.

При установке на бетонное основание убедитесь, что оно чистое, ровное и готово к обработке. Смойте плиточный клей и уложите непокрытую изоляционную плиту по всему полу.

3. Разметка неотапливаемых зон

При установке системы электрического подогрева пола в ванной комнате вам необходимо разметить зоны, где есть (или будут) постоянные приспособления, такие как унитазы, пьедесталы и ванны.

Если вы установите стационарные светильники поверх нагревательного кабеля, вы ограничите поток воздуха на пол, что приведет к «тепловой блокировке». Это может привести к перегреву системы отопления, повреждению покрытия пола и выходу из строя.

4. Тестирование перед установкой (1-е тестирование)

Тестирование — одна из самых важных задач. Представьте себе, что вы включаете электрический теплый пол в первый раз, и он не работает… душераздирающе. Это первое из трех испытаний, которые необходимо выполнить. Эти показания также понадобятся вам для регистрации гарантии на систему у производителя.

Проверка нагревательного мата:

• Достаньте сетчатый нагревательный мат из коробки.
• Включите измерительный прибор и установите его в омах.
• Подсоедините фазу к одной клемме, а нейтраль к другой клемме.
• Показания счетчика должны быть в пределах от -5 до +10 % ожидаемых показаний, указанных в руководстве по эксплуатации.
• Запишите номер детали и показания в руководстве по эксплуатации, чтобы можно было зарегистрировать гарантию.

Проверка изоляции нагревательного мата:

• Включите тестер изоляции и установите его на 500 В.
• Подсоедините фазу и нейтраль к одной из клемм, а землю к другой.
• Нажмите тест и запишите результаты. Тестер должен показывать более 999 МОм или бесконечность.

Проверка сопротивления датчика пола:

• Установите измеритель на омы и подключите кабели к клеммам.
• Например, напольные датчики ThermoSphere рассчитаны на сопротивление 10 кОм при 25°C. Показание будет между 8 — 12k в зависимости от температуры.
• Запишите результаты и повторите тот же тест для запасного датчика пола.

5. Установка мата электрического теплого пола (ThermoSphere Mesh)

Первый этап испытаний завершен, следующим этапом является установка сетчатого мата.

Лучше всего начать с того места, где будет располагаться термостат, и раскатать коврик для теплого пола. Когда вы дойдете до препятствия или конца комнаты, аккуратно разрежьте сетку ножницами. Важно: Не обрезайте кабель и не используйте нож для разрезания сетчатого мата.

После того, как сетка будет аккуратно вырезана, поверните вал на 90 градусов и избегайте отмеченных ненагретых участков. Продолжайте раскатывать коврик до следующего неотапливаемого участка. Эта часть коврика обращена проволокой вверх. Дойдя до стены, аккуратно разрежьте сетку, переверните рулон и продолжайте катить в обратном направлении. Просто повторяйте эти шаги, пока весь пол не будет покрыт.

Для небольших площадей нагревательный кабель можно снять с сетчатого мата. Вы делаете это, аккуратно разрезая сетку, снимая защитную пленку и удаляя белые ленты. Отложите сетку в сторону, чтобы использовать позже. Убедитесь, что у вас достаточно нагревательного кабеля, чтобы покрыть отапливаемую площадь. Для узких мест нарежьте сетку на полоски и не забудьте не перерезать кабель! Затем вы можете положить полоски в линию.

Крепление незакрепленного греющего кабеля

При закреплении незакрепленного отрезка греющего кабеля от сетчатого мата убедитесь, что расстояние между кабелем составляет не менее 50 мм.

При укладке не перекрещивать нагревательный кабель и не использовать поверх него фиксирующую ленту. Это приведет к перегреву и повреждению кабеля. Используйте сетчатую ленту, чтобы зафиксировать свободный нагревательный кабель на месте. Это предотвращает появление воздушных пустот и позволяет полностью покрыть клей для плитки, а также удалить любые винты и шайбы, которые находятся под нагревательным кабелем. Используйте вырезанную часть сетчатого мата, чтобы закрыть и защитить нагревательный кабель.

6. Тестирование во время установки (2-й тест)

После того, как вы закончили укладку сетчатого мата, пришло время провести второй набор тестов. Вы снова проводите испытание на сопротивление и изоляцию мата, чтобы убедиться в отсутствии случайных повреждений в процессе резки и прокатки.

Вернитесь к пункту 4, чтобы узнать, как выполнять эти тесты.

7. Установка напольного датчика

Установка напольного датчика поможет вам ограничить температуру пола и снизить риск перегрева, который может повредить отделку пола. Отделка пола, такая как дерево, чувствительна к изменениям температуры и имеет максимальную температуру, которую они могут выдержать.

Установка напольного датчика помогает сделать электрическую систему обогрева пола более энергоэффективной и снижает потребление энергии по сравнению с работой системы только от датчика воздуха в термостате.

Простые шаги для установки напольного датчика:

• Просверлите отверстие в основании стены для кабелей под задней коробкой. Затем протяните трубопровод через заднюю коробку.
• Проведите зонд датчика вниз по кабелепроводу, пока не почувствуете, что он касается конца.
• Протяните кабелепровод к центру нагревательного кабеля.
• Извлеките и потяните сетчатый нагревательный мат назад, чтобы отметить расстояние и площадь для вырезания канала для канала в плите с покрытием.
• Проложите трубу в канале и убедитесь, что датчик пола виден на конце трубы.
• Убедитесь, что вы снова надели колпачок, затем закрепите канал на месте с помощью фиксирующей ленты.
• Положите сетчатый нагревательный мат на кабелепровод и подведите холодный хвост к задней коробке.

Важно! Не прокладывайте нагревательный кабель или холодные соединительные муфты в стену! Это приведет к перегреву и повреждению кабеля!

• Закрепите холодный хвост с помощью фиксирующей ленты, готовой для крепления сетчатого нагревательного мата. Уникальный для ThermoSphere, наш холодный хвост LayFlat создает ровную поверхность даже вокруг углов.

8. Крепление сетчатого нагревательного мата

Снимите пластиковую подложку и плотно прижмите мат на место. Повторяйте, пока все области не будут закреплены. Обязательно плотно прижмите коврик, чтобы он не отслаивался.

Торцевая заделка должна быть расположена так, чтобы ее можно было полностью покрыть плиточным клеем или выравнивающей массой. Помните, что не следует заклеивать концы лентой, так как это может привести к перегреву. Тем не менее, вы можете приклеить его, используя ленту из стекловолокна, чтобы пропустить клей для плитки или выравнивающую смесь. Вы также можете использовать фиксирующую ленту по краям сетчатого мата, если это необходимо, чтобы дополнительно закрепить его.

Не накрывайте нагревательный кабель фиксирующей лентой! Это может привести к перегреву и повреждению кабеля!

9. Резка стыка холодного конца и установка запасного датчика пола

Соединение холодного конца

При вырезании стыка холодного конца в изоляцию или основание пола, не закрывайте лентой воздушное пространство. Это может привести к перегреву и, в конечном итоге, к выходу из строя. Вместо этого заполните пустоты самовыравнивающейся смесью или клеем для плитки.

Запасной датчик пола

Мы всегда рекомендуем установить запасной датчик пола на тот случай, если другой выйдет из строя. Это означает, что у вас будет резервная копия, и вам не нужно будет переключаться на измерение температуры воздуха, которое менее энергоэффективно.

Просто поместите запасной датчик температуры пола по центру между двумя секциями нагревательного кабеля.

Но не кладите напольный датчик на нагревательные кабели и используйте фиксирующую ленту, чтобы закрепить запасной датчик на месте.

10. Проверка сопротивления датчика пола (2-й тест)

Повторите проверку сопротивления датчика пола, начиная с шага 4, и запишите результаты, а затем проведите такой же тест сопротивления для запасного датчика пола и запишите результаты.

11. Укладка финишного покрытия пола

Укладка плитки непосредственно на нагревательный мат

• Осторожно нанесите клей для плитки на холодный хвостовой шов и проведите его через сетку.
• Убедитесь, что нагревательный кабель полностью покрыт клеем.
• Для достижения наилучших результатов смажьте плитку обратной стороной.
• Положить плитку на остальную часть пола.

Укладка плитки на самонивелирующийся состав

• Залейте пол самонивелирующимся составом, убедитесь, что все нагревательные кабели и муфты закрыты.
• Когда выравнивающая смесь будет готова для укладки плитки, нанесите клей для плитки и уложите плитку на пол. Для достижения наилучших результатов смажьте плитку маслом.
• Положить плитку на остальную часть пола.

12. Заключительное испытание (3-е испытание)

Повторите испытание на сопротивление нагревательного мата, испытание на изоляцию нагревательного мата и испытание на сопротивление датчика пола в последний раз (см. шаг 4). Запишите результаты, так как вам понадобятся все результаты испытаний для регистрации гарантии. Эти заключительные тесты должны убедиться, что во время установки не произошло никаких повреждений.

13. Электропроводка

Важно! Все окончательные электрические соединения должны выполняться квалифицированным электриком.

• В точке подключения должно быть четыре кабеля.
• Подсоедините запасной датчик пола к клеммной колодке и уберите в заднюю коробку.
• Изолируйте заземление питания и холодного вывода. Подсоедините их к клеммной колодке или к задней клеммной колодке.
• Подсоедините датчик пола к клеммам с маркировкой и помните, что датчик пола не чувствителен к полярности.
• Подключить подогрев пола под напряжением и нейтралью к выходным клеммам.
• Подключите питание под напряжением и нейтраль к входным клеммам.
• Убедитесь, что у вас есть хорошее и надежное соединение во всех клеммах, и что медная проводка не оголена.
• Прикрепите термостат к заднему корпусу с помощью прилагаемых винтов и добавьте лицевую панель.

14. Включение электрического подогрева пола

Как бы вы ни хотели включить свою новую электрическую систему подогрева пола, вы должны дождаться, пока клей для плитки и/или самонивелирующаяся смесь полностью затвердеют, прежде чем включать ее. на. Процесс отверждения может занять от 7 до 14 дней, но обязательно ознакомьтесь с рекомендациями производителя.

Мы рекомендуем выполнить следующий процесс ввода в эксплуатацию:

1. Включить термостат
2. Комплект для датчика пола
3. Установить ограничение этажа на 27 ^o C
4. Убедитесь, что обогрев выключен
5. Оставить на 24 часа

Наконец, повышайте температуру не более чем на 2°C каждые 24 часа, пока не будет достигнута желаемая температура пола.

Вот оно! Вы сделали!

Мы надеемся, что это руководство поможет вам при установке электрического теплого пола. Но если у вас есть какие-либо вопросы и вам нужна дополнительная консультация, наша команда всегда готова помочь. Свяжитесь с нами.

Теплый пол – руководство по установке

Подпишитесь на нашу рассылку

Благодарим вас за регистрацию в Realhomes. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

Перейти к…

Сколько стоит установить теплый пол?
Какой тип НФГ лучше?
Плюсы и минусы теплых полов

Теплые полы (UFH) становятся все более популярным способом обогрева дома, и нетрудно понять, почему. UFH обеспечивает комфортное тепло, экономит место и гарантирует, что полы, такие как плитка и камень, будут теплыми под ногами.

Добавьте к списку преимуществ тот факт, что полы с подогревом также являются отличным партнером теплового насоса, и их установка в новом доме или при проведении капитального ремонта может стать разумной стратегией.

Но если вы планируете установить у себя дома пол с подогревом, очень важно знать, подходит ли этот вариант для вашего конкретного помещения. И вам также может быть интересно, можно ли использовать его вместе с другими видами отопления. И, конечно же, стоимость теплого пола обязательно будет в вашем списке вопросов.

Здесь мы отвечаем на все вопросы, которые могут возникнуть у вас обо всем, от стоимости установки напольного отопления до того, с какими типами напольных покрытий он совместим, а также попросили экспертов дать свои главные советы.

Как работает пол с подогревом?

Полы с подогревом бывают двух типов. Мокрая, так называемая, потому что горячая вода подается по трубам в полу, или сухая, так называют электрические системы, работающие от сети. Мокрые системы питаются горячей водой, часто нагреваемой бойлером, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные панели или тепловые насосы.

Оба метода нагревают пол так, что он излучает тепло в помещение. Для сравнения, радиатор имеет гораздо меньшую площадь поверхности, и ему также требуется, чтобы вода нагревалась до гораздо более высокой температуры, чем требуется для влажной системы UFH.

Сколько стоит установить теплый пол?

По данным Checkatrade (откроется в новой вкладке), рассчитывайте потратить более 120 фунтов стерлингов за квадратный метр для мокрых систем и от 50 фунтов стерлингов за квадратный метр для электрических. В целом, сайт рекомендаций торговцев говорит, что установка напольного отопления и материалы от профессионала будут стоить от 500 до 8000 фунтов стерлингов.

Стоимость будет зависеть от выбранного вами типа напольного отопления, и вы должны иметь в виду, что установка электрических систем намного дешевле для площадей до 20 квадратных метров. Checkatrade предлагает следующее руководство:

Стоимость электрического теплого пола

Установка в новостройке: от 50 до 75 фунтов стерлингов за квадратный метр

Ремонт недвижимости: от 60 до 85 фунтов стерлингов за квадратный метр установка: от 120 до 135 фунтов стерлингов за квадратный метр

Реновация недвижимости: от 135 до 185 фунтов стерлингов за квадратный метр

Дорого ли обходятся полы с подогревом?

Теплый пол не требует больших затрат по сравнению с другими вариантами. «Напольное отопление предлагает множество преимуществ, включая равномерное распределение тепла по всему дому, что могут сделать не все настенные радиаторы», — говорит Майк Фэйрман, генеральный директор Checkatrade. «Большинство систем подогрева пола также могут более эффективно обогревать помещение при более низком нагреве, что также экономит ваши деньги с течением времени».

И вас, возможно, интересует конкретно: теплые полы дешевле радиаторов? «На техническом уровне температура на входе UFH может достигать 40°C, что позволяет использовать гораздо меньше энергии/топлива для нагрева радиатора, для которого обычно требуется температура от 70 до 90°C», — говорит Том Эдмундс, генеральный менеджер Wunda Group ( открывается в новой вкладке).

По оценкам, по сравнению с системой отопления, работающей только на радиаторах, UFH на 25 % эффективнее в сочетании с современным конденсационным котлом и на 40 % эффективнее в сочетании с тепловым насосом.

Как насчет расходов на электрические теплые полы? «Системы теплого пола, как правило, не слишком дороги в эксплуатации — 1 квадратный метр стандартного теплого пола может работать на полной мощности до шести часов при эксплуатационных расходах ниже 10 пенсов», — говорит Джон Клее, директор по маркетингу BestHeating . этого типа. «Кроме того, системами электрического подогрева пола (UFH) можно управлять с помощью дистанционных термостатов, чтобы гарантировать их использование только в случае крайней необходимости».

Какой тип подогрева пола лучше?

ЗНАЕТЕ ЛИ ВЫ?

По оценкам, по сравнению с системой отопления, работающей только на радиаторах, UFH на 25 % эффективнее в сочетании с современным конденсационным котлом и на 40 % эффективнее в сочетании с тепловым насосом.

Несмотря на то, что существует два основных типа напольного отопления – водяное и электрическое, существуют альтернативные водяные системы. Эксперт по ремонту Джейсон Орм подробно рассказывает обо всех вариантах, их плюсах и минусах.

Подземный водяной теплый пол

Системы горячего водоснабжения предполагают укладку труб диаметром 1,6 см в стяжку пола. Затем стяжка завершается в выбранном вами покрытии, а зональная система управляется коллектором, обычно расположенным в шкафу. Тепло излучают не радиаторы, а вся плита пола.

Pros Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы Требует капитального ремонта существующей конструкции пола и поэтому лучше всего подходит для пристроек или новых построек.

Эта водная система LoPro Max для поверхностного монтажа имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH. Например, 30-метровая ² электрическая система под полом будет стоить около 720 фунтов стерлингов в год, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м ² комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплый водяной накладной теплый пол

Если вы не хотите перекапывать конструкцию пола, обратите внимание на системы напольного отопления таких компаний, как Nu Heat и Polypipe. Они состоят из изолированных панелей с каналами, проложенными для установки труб диаметром 1,2 см, которые можно укладывать поверх существующей конструкции пола. Панели добавляют всего 1,5 см к высоте пола и используют теплую воду так же, как и заглубленные системы.

Pros Простая в установке низкопрофильная система.

Минусы Относительно дорогая, и добавление этой системы в выбранные комнаты, которые являются частью одного этажа дома, вызовет перепады уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих комнатах и ​​является популярным выбором для обогрева отдельных комнат. Электрические системы состоят из матов, к которым подключаются кабели в электрическую цепь дома. Работает через термостаты. Электрические коврики UFH тонкие и могут быть уложены на клей для плитки, что делает их очень популярными для ванных комнат.

Плюсы Простота модернизации. Идеально подходит для отдельных комнат. Дешевый в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с водными системами.

Плиточные полы идеально подходят для использования с UFH из-за их низкого теплового сопротивления и высокой теплоемкости. Напольная плитка Hexagon, от 29,95 фунтов стерлингов за м ² , и настенная плитка Mono Patchwork, 49,95 фунтов стерлингов за м ² , обе Стены и полы (откроется в новой вкладке)

Каковы другие плюсы и минусы напольного отопления?

Мы попросили экспертов рассказать нам о преимуществах теплых полов, а также объяснить возможные недостатки.

«Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одной комнате или там, где уровень чернового пола уже установлен», — говорит Мартин Конвей, менеджер по техническим услугам. в Pimlico Plumbers (открывается в новой вкладке). «Проволочные или матовые системы очень тонкие (около 3 мм) и не должны создавать проблем с разным уровнем пола, поэтому они практически не мешают существующему помещению.

«Мокрые системы обеспечивают циркуляцию теплой воды по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система, как правило, лучше всего работает, когда трубы встроены в стяжку, так как это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где черный пол может вместить трубопровод и цементную стяжку. Поэтому мокрые системы с большей вероятностью будут использоваться в новостройках и пристройках, а также во время крупных ремонтных работ».

Еще одним преимуществом UFH является экономия места. «Убрав радиаторы, вы получите до 15% больше полезной площади в доме», — говорит Том Эдмундс. «Вы больше не привязаны к расположению радиатора при оформлении комнаты и можете свободно меблировать. Это сценарий мечты дизайнера интерьеров».

У UFH есть и другие плюсы. «Теплый пол работает бесшумно и незаметен, защищен от несанкционированного доступа и удобен для детей — никаких горячих поверхностей», — добавляет он.

Какая изоляция нужна для теплого пола?

Требуемый тип теплоизоляции пола зависит от типа выбранной вами системы.

В помещениях на первом этаже и в проектах реконструкции со сплошной конструкцией пола системы UFH должны быть уложены непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для сплошных полов, конструкция которых включает изоляцию, например, система плавающих полов Polypipe, в которой половые панели из полистирола высокой плотности служат основанием для труб отопления, а также улучшают изоляцию.

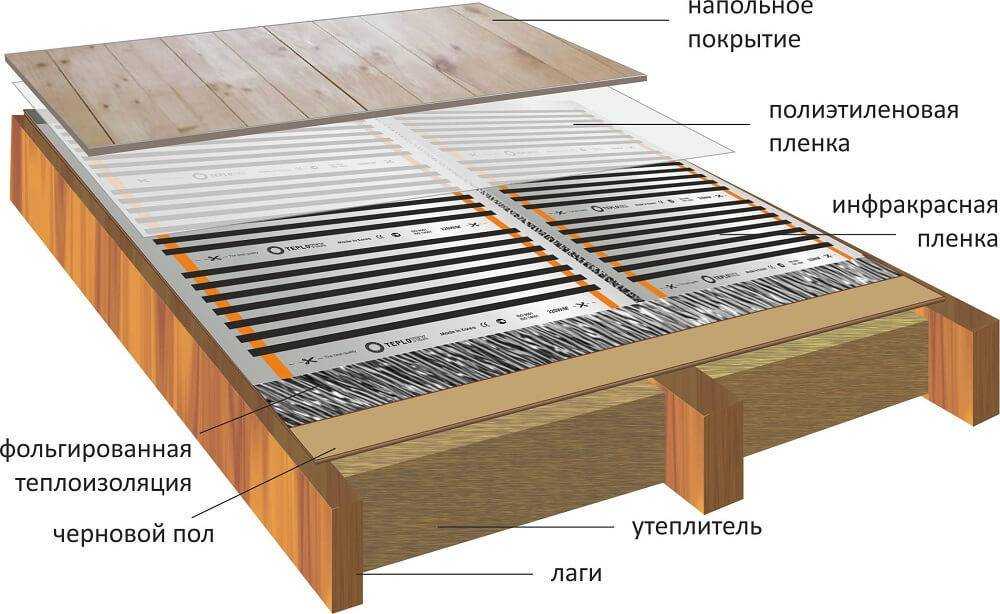

Для комнат наверху требуемая теплоизоляция опять же зависит от выбранного вами продукта. Для этих немного более сложных установок требуются системы подогрева пола, которые можно устанавливать на полы без твердого основания, часто на подвешенные деревянные или обрешетенные поверхности. Здесь мы всегда рекомендуем использовать решение, которое включает в себя изоляцию, поэтому вы можете быть уверены, что изоляция идеально соответствует требованиям вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для установки между опорными балками, а ее решение с модульными нагревательными панелями представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией толщиной 3 см, при этом панели можно просто соединить а затем устанавливается между лагами на месте.

(откроется в новой вкладке)

Get Real Homes журнал с доставкой прямо к вашей двери и на ваше устройство (открывается в новой вкладке)

Не можете попасть в магазины, но не хотите пропустить последний номер вашего любимого журнала о домах? Не беспокойтесь, так как, подписавшись сегодня, вы будете получать каждый выпуск журнала Real Homes прямо к вашей двери и к вашему устройству.

От ошеломляющих завершенных проектов до последних идей по декорированию, которые вы можете воплотить в своем собственном пространстве, в каждом выпуске вы найдете много интересного и вдохновенного.

Пол с подогревом – лучший вариант для моего дома?

UFH особенно эффективен для больших помещений открытой планировки, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и поддерживая комнатную температуру. Это лучистое тепло также означает снижение сквозняков, уровня влажности и переносимых по воздуху аллергенов.

Как правило, напольного отопления более чем достаточно в качестве автономной формы отопления. Однако его возможности часто определяются другими факторами, такими как напольное покрытие (см. ниже) и уровень изоляции здания (особенно стен и окон). Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания будут указывать, сколько тепла вам нужно произвести.

Например, помещение с плохой теплоизоляцией и большим количеством стекол может не отапливаться полностью, когда на улице холодно (что означает необходимость дополнительной изоляции или дополнительного обогрева).

Существует ограничение на температуру пола, при которой система обогрева пола может работать комфортно, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему помещения низкое.

Пол с подогревом — хороший выбор для обогрева вашей кухни, особенно гостиной открытой планировки. Он хорошо работает с твердыми полами, часто используемыми на кухне, и означает, что вы можете использовать пространство на стене для хранения вместо радиаторов.

Подходит ли пол с подогревом для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если будет поврежден исторический пол или подорван фундамент. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью. Альтернативный дышащий вариант – Limecrete. Это особенно хорошо работает с напольным отоплением и включает в себя совместимый слой изоляции.

Имейте также в виду, что UFH может не иметь достаточной мощности для обогрева большого старого дома с плохой изоляцией.

Дешевле ли оставлять постоянно включенным пол с подогревом?

Дешевле ли оставлять теплые полы постоянно включенными, зависит от системы и времени года. Имейте в виду, однако, что для того, чтобы ваш дом был комфортным, вам нужно будет учитывать более длительное время прогрева по сравнению с радиаторной системой с некоторыми типами UFH.

«Вам не нужно постоянно включать пол с подогревом, — говорит Том Эдмундс. «Простые в использовании системы сухой фиксации, такие как Wundatherm, укладываются непосредственно поверх существующего напольного покрытия и обладают достаточной прочностью, чтобы поддерживать любую отделку пола, которую вы пожелаете. Система состоит из прочных полистироловых плит, способных к быстрому нагреву (от 35 до 40 минут), поддерживающих отделку плиткой, или систем зубчатых панелей с усиленной конструкцией, которые требуют гораздо меньшего количества стяжки (около 35 мм)».

Можно ли совмещать водяной теплый пол и радиаторы?

Комбинация обеих систем может стать решением для многих домов, так как радиаторы можно легко встроить в систему напольного отопления.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многие люди все еще хотят, чтобы в их ванных комнатах были полотенцесушители.

Насколько легко управлять теплым полом?

Специализированные элементы управления UFH необходимы для обеспечения комфорта, быстроты реакции и энергоэффективности. Теплый пол требует больше времени для нагрева и остывания по сравнению с радиаторами, поэтому для преодоления этой временной задержки необходимы программируемые элементы управления.

Для домохозяйств с нерегулярным или ограниченным количеством людей, а также для загородных домов полезно иметь дистанционное управление, чтобы можно было включить отопление за час или два до прибытия. Дистанционное управление также пригодится, если вы забудете выключить отопление.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH спроектирует для вас систему, согласовывая мощность на квадратный метр с потребностью помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Существует множество напольных покрытий, которые можно использовать с UFH. «Если вы переходите на полы с подогревом, вам нужно подумать, какое напольное покрытие вы с ним сочетаете», — говорит Джессика Фокс, старший специалист по коммуникациям в Flooring Superstore . «Инженерный паркет может выглядеть так же хорошо, как и натуральная древесина. Другие варианты, такие как винил и ковер, также подходят».

Однако для наиболее эффективной теплопередачи выбирайте напольное покрытие из натурального камня, фарфоровую или керамическую плитку. Полированные стяжки и полимерные полы также имеют очень высокий уровень теплопередачи. Винил и линолеум, ламинат и инженерная древесина также могут подойти, как и ковер. Имейте в виду, что последний должен сочетаться с подложкой со значением tog менее 1,3, согласно Carpet Foundation (откроется в новой вкладке).

Наилучшим типом основания пола является стяжка, которая полностью покрывает трубы и обеспечивает плотную и проводящую среду для распространения и отвода тепла, проходящего по трубам. Затем это позволяет использовать более низкую температуру, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

• Узнайте больше о виниловых напольных покрытиях .

Каков процесс установки теплых полов?

Электрические системы обогрева полов могут быть легко установлены компетентным мастером-любителем, хотя большинство проектов по-прежнему выполняется подрядчиком, например, плиточником или электриком.

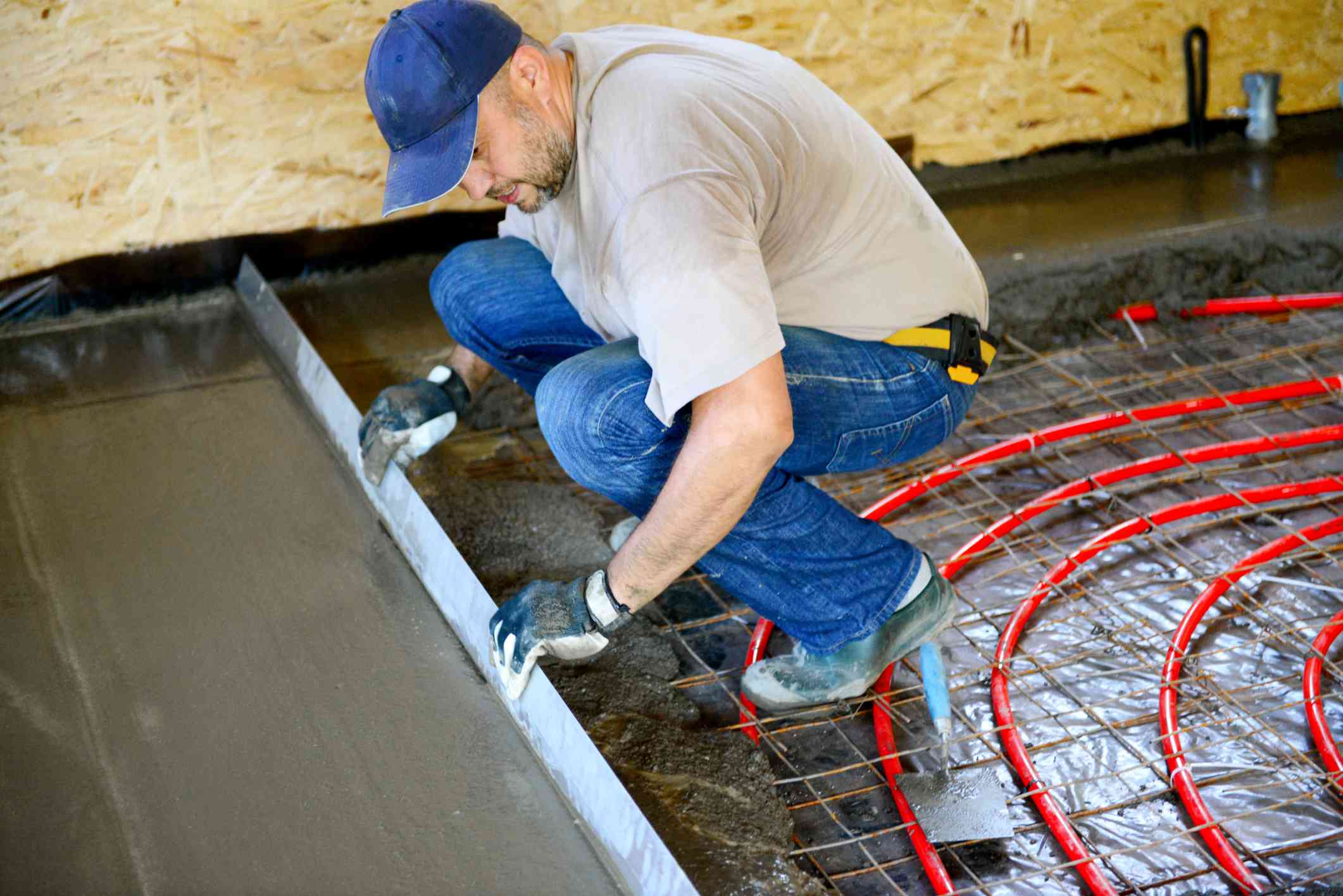

Большинство систем UFH укладываются на изоляцию со стяжкой. В этой ситуации прокладку трубопровода и подключение коллекторов может выполнить любой компетентный человек.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи расположения труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Нужно просто следовать чертежам трубопроводов – проложить каждый отдельный контур от коллектора, прикрепить трубу к полу с помощью прилагаемых скоб, а затем вернуть трубопровод в коллектор. Все установки должны быть проверены до того, как будет уложена окончательная отделка пола.

Для электрических и газовых подключений требуется квалифицированный установщик.

Как измерить

Стандартные системы UFH имеют глубину от 15 до 16,5 см, включая 10 см изоляции, от 5 до 6,5 см стяжки, содержащей трубы теплой воды, а затем отделку пола.

Может ли пол с подогревом течь?

Если на каком-то этапе в трубы случайно не вонзят гвоздь, этого не произойдет. В полу нет стыков, а трубы рассчитаны и испытаны на срок службы 50 лет при температурах и давлениях, которые превышают требуемые системой.

В случае случайного повреждения отдельные трубы можно испытать под давлением, чтобы определить правильный. В деревянных полах трубу обычно можно открыть для ремонта, в то время как в стяжке пола необходимо будет выкопать землю, чтобы открыть трубу. Когда дело доходит до электрических систем, это просто случай снятия напольного покрытия и замены поврежденной цепи.

Есть ли гарантия на пол с подогревом?

Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Мокрые системы состоят из различных компонентов, и вы можете обнаружить, что на каждую часть предлагаются разные сроки гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы заменить проще, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

Для электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые не подлежат замене. Пожизненная гарантия также доступна с некоторыми брендами.

При рассмотрении гарантий убедитесь, что компания, поддерживающая их, имеет какое-то содержание. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они перестанут существовать после сбоя системы, то эта гарантия будет бесполезной.

Электрическая система подогрева пола Sticky Mat от WARMUP PLC. с клеем, чувствительным к давлению, для быстрой и малозаметной установки. От 48,92 фунтов стерлингов за м² без НДС

Существуют ли другие невидимые системы отопления?

В качестве альтернативы напольному отоплению можно рассмотреть как системы плинтусов, так и стеновые панели.

Обогрев плинтуса

Системы водяного или электрического обогрева плинтуса являются отличным вариантом. Мокрые системы могут использоваться как с тепловыми насосами, так и с обычными котлами благодаря их большой площади поверхности и равномерному распределению тепла по помещениям.

Версии с прямым электричеством легче и проще устанавливать в помещениях, где нет газа или трубопроводов, но они дороже в эксплуатации. Однако их быстрое время отклика и равномерное распределение тепла компенсируют некоторые дополнительные затраты по сравнению с другими формами электрического отопления.

Установка системы отопления с плинтусом в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны более дешевые варианты, предусматривающие только поставку своими руками; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер.
