Как правильно пользоваться штангенциркулем: снятие показаний, приемы работы

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Содержание

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

1. Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
2. Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм.

Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

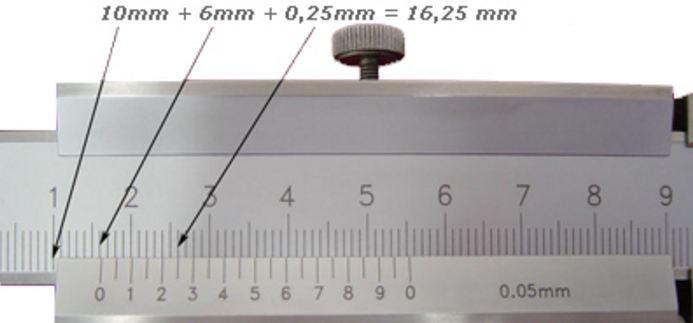

Нониус с ценой деления 0,05 мм

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

1. Штанга.
2. Рамка.
3. Губки для наружных измерений.
4. Губки для внутренних измерений.
5. Линейка глубиномера.
6. Стопорный винт для фиксации рамки.
7. Шкала нониуса. Служит для отсчета долей миллиметров.
8. Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.

д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

Измерение

• Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
• Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
• При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
• Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
• Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

Инструкция как правильно пользоваться штангенциркулями

Когда надо узнать размер детали, то для таких целей линейка или рулетка — это не самый лучший выбор. Чтобы получить максимальной точности данные о размерах мелких деталей, понадобится в руки взять такой вид инструмента, как штангенциркуль. Многие мастера, имея в наборе такой прибор, даже не знают его назначения, а главное — не умеют им пользоваться. Чтобы больше не спрашивать, как пользоваться штангенциркулем, в материале в подробностях разберемся с правильностью применения инструмента.

Что это такое штангенциркуль и для чего он применяется

Штангенциркуль или более известный как штангель, принадлежит к категории измерительных принадлежностей, который служит для измерения деталей, и получения при этом точных данных об их размерах. Прибор конструктивно напоминает две линейки, которые наложены друг на друга. В действительности так и есть, чтобы получить точные данные о размерах измеряемых деталей, понадобится воспользоваться двумя шкалами, которые есть на устройствах.

Измерительный прибор предназначен для снятия замеров разных деталей, получая данные о размерах до десятых и сотых долей миллиметров.

Высокоточные штангенциркули позволяют вычислить данные до тысячных долей миллиметров, что порой играет главную роль. Сфера применения рассматриваемого прибора очень обширная, и поэтому кроме дома или гаража, такие инструменты есть у столяров, фрезеровщиков, токарей, мастеров по ремонту автомобилей и прочих специалистах. Главное достоинство штангеля в том, что он имеет простую конструкцию, а поэтому стоит недорого. Если задались целью получить данные о размерах заготовки, но при этом не имеете измерительного прибора, то штангенциркуль можно купить в Цилиндре. В интернет магазине Цилиндр, действие которого распространяется по всей территории Украины, представлены модели разных производителей по соответственно низким ценам. В этом убедиться сможет каждый персонально, посетив каталог сайта cylinder.com.ua.

Это интересно! Впервые штангенциркуль с нониусной шкалой появился в Лондоне еще в XVIII веке. С тех пор инструмент применяется по сегодняшний день.

Конструкция измерителя или из чего состоит штангель

Свое название инструмент получил от слова штанга, так как конструктивно представляет собой линейку с перемещающейся по ней штангой со шкалой. Рассмотрим подробно, из каких конструктивных элементов состоит штангенциркуль, чтобы разобраться в итоге, как надо правильно им пользоваться. К главным конструктивным элементам прибора относятся:

1. Неподвижная планка со шкалой в миллиметрах. Неподвижная штанга имеет два вида губок для замеров внутренних и внешних размеров деталей
2. Подвижная планка с нониусной шкалой. В ее конструкции имеется вторая пара губок для снятия замеров с заготовок. На подвижной штанге может быть нанесена как одна шкала нониуса, так и две. Одна шкала, которая обычно расположена снизу, позволяет вычислить размеры до сотых долей миллиметров, а вторая сверху — для измерения тысячных долей миллиметров
3. Фиксатор или зажим — шпиндель, которым блокируется смещение подвижной рамки. Это удобно тогда, когда губки приложены к детали, и надо произвести вычисление значений
4. Глубиномер — выдвижная тонкая планка, дающая возможность вычислять глубину пазов и канавок на заготовках

Перед тем, как научиться пользоваться штангенциркулем, необходимо учитывать, что рассматриваемые виды приборов бывают разными по способу индикации, то есть исчислению информации. Самый простой вариант — это аналоговый или механический штангенциркуль, конструкция которого показана на фото. Какими бывают штангенциркули, и чем они отличаются, рассмотрим подробно.

Классификация приборов по способу индикации

Первым был изобретен механический или нониусный прибор, применение которого у новичков вызывает трудности. Ведь прибор имеет две, а порой и три шкалы, по которым происходит исчисление размеров вручную. Чтобы упростить, ускорить и облегчить проведение измерений штангенциркулем, был изобретен цифровой аналог. Чем отличаются устройства, и какими они бывают, описано ниже:

1. Механический или аналоговый — такой прибор имеет еще обозначение в виде букв ШЦ, который конструктивно состоит из подвижных и неподвижных губок. Исчисления размеров происходят по шкалам на подвижной и неподвижной планке. Главное достоинство устройств в том, что они имеют простейшую конструкцию, а поэтому и стоят недорого
2. Стрелочный или циферблатный — разнится от механических устройств присутствием стрелочного указателя, по которому исчисляются сотые доли миллиметров, что зависит от класса точности прибора. Принцип работы таких устройств заключается в наличии специального механизма, по которому можно выявить сотые доли миллиметров с высокой точностью. Главный недостаток стрелочных устройств в их хрупкости, так как достаточно один раз уронить инструмент, чтобы шкала на стрелочном указателе вышла из строя
3. Цифровой или электронный — это не только современный, но и самый простой в применении прибор, способный отображать результаты с максимальной точностью. Результаты измерений указываются на цифровом дисплее, и их не нужно высчитывать. Кроме того, прибор имеет кнопку управления и настройки, за счет которых можно узнать значение не только в миллиметрах, но и дюймах

Последний вид штангелей является одним из самых дорогих, а разница в стоимости составляет 2-3 раза по сравнению с механическими. Кроме способа снятия результатов измерений, рассматриваемые приборы также классифицируются на типы по назначению.

Это интересно! Для изготовления штангенциркулей применяются прочные виды стали, которые покрываются дополнительно материалами, препятствующие возникновению коррозионных процессов.

Типы приборов по их назначению

По конструкции губок рассматриваемые виды инструментов классифицируются на три основных вида:

1. ШЦ 1 — инструмент, который оснащен двумя видами губок для измерения наружного и внутреннего размеров деталей
2. ШЦ 2 — губки имеют одинаковые размеры, и представлены в виде плоских и цилиндрических форм. На другом конце штанги имеются кромки для разметки. Для повышения точности измерений, в конструкции прибора имеется микрометрическая разметка
3. ШЦ 3 — оснащена односторонними губками, и используются такие приборы зачастую для измерения размеров крупных деталей

Перед тем, как воспользоваться любым штангенциркулем, надо изначально обучиться читать результаты. Для этого можно прочитать инструкцию, которая обычно прилагается к приборам. К отряду самых простых, практичных и надежных штангенциркулей относятся устройства аналогового типа, а самыми точными считаются электронные модели. Для домашнего использования применяются исключительно механические штангенциркули, которыми и предстоит научиться правильно работать.

С чего начинать эксплуатацию прибора

Если штангенциркуля нет в наличии, тогда его сначала надо купить. Сделать это можно в интернет магазине Цилиндр, где представлены модели таких производителей измерительных приборов, как Intertool, Mastertool, Miol и много других. Достоинство этих производителей в том, что они выпускают разные виды приборов по цене, которая доступна всем.

Чтобы получить точные данные о проводимых измерениях, потребуется сначала проверить инструмент на точность и исправность. Для проверки точности используются специальные эталонные образцы, но, чтобы узнать точность прибора с их помощью, надо уметь считать по шкале штангенциркуля. Перед использованием измерителя немаловажно убедиться в его исправности, что позволит снять результаты с низкой погрешностью. Для этого надо произвести визуальный осмотр губок и шкал инструмента. Наличие дефектов на губках недопустимо, так как это приведет к тому, что инструмент будет показывать неточные результаты.

Чтобы произвести применение инструмента правильно, необходимо соблюдать такую последовательность действий:

1. Достать инструмент из специальной шкатулки, в которой следует хранить его. Такими кейсами комплектуется большинство штангенциркулей
2. Свести губки инструмента, а затем посмотреть на наличие просвета между ними. Этот просвет должен быть минимальным, что говорит об исправности устройства
3. При сведенных губках надо посмотреть на шкалу. Первая риска на подвижной рамке должна точно совпасть с нулевой отметкой на неподвижной рамке
4. При несовпадении этих отметок, говорить о точности конечных данных не приходится. При этом можно считать, что прибор неисправен, и требует замены или ремонта
5. Обычно если риски на шкалах не совпадают, то причиной того является заклинивание зажима или налипание загрязнений на губках. Проверяется и очищается поверхность губок, а также ослабляется крепление зажима
6. Удалить загрязнения со шкалы прибора, так как они будут помехой при считывании результатов

Как только выяснилось, что прибор готов к применению, можно приступать к его эксплуатации. В зависимости от того, что необходимо измерить, используются соответствующие элементы инструмента:

• Наружные губки для замеров внутреннего диаметра детали
• Внутренние — для измерения внешнего размера детали
• Щуп глубиномер — для определения глубины паза или канавки

Это интересно! Работать прибором следует исключительно удерживая его чистыми руками. Если руки в масле и прочих загрязнениях, то их надо вымыть, и только после этого приступать к проведению измерительных манипуляций.

Когда все готово к работе, то можно приступать к измерениям. Далее рассмотрим пошагово, как надо правильно пользоваться штангенциркулем нониусного типа.

Обучение по применению штангенциркуля учимся читать показания

На начальном этапе перед измерительными манипуляциями необходимо уточнить класс точности прибора. Позволяет убедиться, что указанная величина погрешности является допустимой. Чем выше значение погрешности, тем ниже класс точности инструмента.

Для измерения наружного диаметра детали надо развести губки, а затем плотно совместить их со стенками измеряемой заготовки. Это может быть любая деталь, например, сверло или поршень. Когда губки плотно соприкоснутся со стенками детали, надо воспользоваться зажимным винтом, чтобы зафиксировать подвижную планку в неподвижном положении. Далее можно извлечь деталь, и приступать к подсчету значений.

1. Шкала на неподвижной планке показывает целое значение в миллиметрах
2. Чтобы узнать размер детали в миллиметрах, следует смотреть на подвижную шкалу. Первая риска на подвижной шкале совместится с определенным значением на неподвижной. Это и есть соответствующее значение в мм, например, получается 15 мм
3. Зачастую таких показаний достаточно, например, когда надо узнать диаметр сверла. Если же надо узнать десятые или даже сотые доли миллиметров, тогда приступаем к дальнейшим исчислениям
4. Для этого смотрим на нониусную шкалу подвижной рамки. Надо найти риску на нониусе, которая точно совпадает с отметкой на неподвижной планке. Причем здесь требуется выяснить точное совпадение рисок
5. Если попадает на значение 5 (нониусной шкалы), тогда получается, что десятое значение составляет 0,5 мм, и получаем размер детали 15,5 мм. Может совпасть значение 5,5 на нониусной шкале, что означает величину 15,55 мм. Все зависит от класса точности используемого прибора для измерений

Опираясь на описанную инструкцию, можно понять, для чего нужны цифры на нониусной шкале. С их помощью можно выявить десятые и даже сотые доли миллиметров размера детали. Аналогичным образом выполняются исчисления при снятии замеров внутренних диаметров заготовок, а также глубины пазов.

Как надо правильно измерять стрелочным штангелем

Приборами с циферблатом пользоваться намного проще. Ведь десятые и даже сотые доли миллиметров не нужно определять по шкале нониуса, так как они указываются на стрелочном циферблате. Принцип измерения простой и незамысловатый, и выполняется следующим способом:

1. Приложить губки инструмента к поверхности измеряемой детали, а затем приступить к считыванию показаний
2. Целое число в миллиметрах высчитывается по шкале неподвижной рамки. Аналогично, как и на механических приборах, необходимо определить значение, где первая риска на подвижной рамке совмещается с отметкой на неподвижной шкале. Это и есть целое число в миллиметрах
3. Далее переходим на исчисление дробных значений после запятой. Для этого смотрим на значение, напротив которого расположилась стрелка
4. Это значение может быть в пределах от 0,01 до 0,99 мм. В зависимости от модели штангеля, шкала на устройствах может иметь цену деления от 0,01 до 0,02 мм

Принцип снятия замеров на часовом устройстве простой и незамысловатый. За отсутствия необходимости поиска совместных рисок на шкале упрощается процесс измерения и увеличивается скорость получения результатов. Кроме того, специалисты говорят, что измерения стрелочным прибором более точны по сравнению с цифровым, однако сравнительные манипуляции показывают, что значения на обоих устройствах практически одинаковые.

Это интересно! Стрелочный механизм очень чувствительный, поэтому при малейших механических или физических воздействиях, он может не только выйти из строя, но еще и нарушится его точность.

Цифровой штангенциркуль как он меряет

Теперь надо разобраться, как пользоваться цифровым штангенциркулем. Сразу надо отметить, что электронные устройства можно разделить на два типа — дорогие и дешевые. Дешевые аналоги качественных цифровых приборов имеют еще меньшую точность, чем аналоговые механические штангели. Если выбирать между дешевыми устройствами цифрового типа и механическими, то естественно лучше отдать предпочтение последним. Пользоваться цифровыми устройствами очень легко, для чего необходимо выполнить следующие действия:

1. Развести губки и приложить к измеряемой детали
2. Зафиксировать зажимной винт
3. Считать показания на дисплее. При этом стоит учитывать, что приборы показывают значения в миллиметрах и дюймах, поэтому переключаясь между режимами, можно получить соответствующие значения
4. Готовые данные отображаются на дисплее, причем со значением до сотых долей миллиметров

На цифровых устройствах имеется также шкала нониуса, что позволяет выполнять измерения прибором, например, когда разряжаются батарейки. На приборе имеется кнопка включения и выключения дисплея. Если не отключить дисплей, то через 5 минут происходит его автоматическое отключение с целью экономии энергии аккумулятора.

Отличия штангеля от микрометра

Штангенциркули имеют прямых родственников — это микрометры. Отличается штангенциркуль от микрометра тем, что позволяет получать более точные значения при измерениях. Если штангелем можно вычислить размер заготовки до сотых долей миллиметров, то микрометр позволяет узнать значение до тысячных долей миллиметров. Главными отличительными особенностями штангеля от микрометра являются:

1. Конструкция прибора
2. Точность получаемых значений
3. Наличие устройства, предотвращающего деформацию измеряемой детали на микрометрах. Штангенциркули такого устройства не имеют, что снижает класс точности измерений
4. Возможность узнать размер тонкой проволоки и прочих подобных деталей, что сделать штангенциркулем невозможно

Если надо измерить толщину тормозного диска, то для получения точных результатов рекомендуется использовать именно микрометр, а не штангель. Если микрометра нет в наличии, тогда выяснить размер износа тормозного диска можно при помощи штангенциркуля, но дополнительно воспользовавшись при этом измерительными щупами.

Это интересно! Тормозной диск по окружности имеет неравномерный износ, поэтому выяснить отклонения износа с высокой точностью можно только микрометром.

Увеличиваем срок службы штангенциркуля

Чтобы рассматриваемый тип измерительного прибора служил долго и не ломался, необходимо обеспечить должный уход за ним со дня покупки. Изготавливаются приборы из нержавеющей стали или алюминия. Алюминиевые приборы стоят дешевле, и быстро изнашиваются. Если прибор низкого качества или хранится без соблюдения соответствующих рекомендаций, тогда можно обнаружить возникновение коррозионных образований в виде мелких коричневых пятен.

Увеличить срок службы штангенциркулей можно следующими способами:

1. Правильность хранения в соответствующих условиях. Для этого прибор надо хранить в специальной упаковке, с соблюдением температуры не ниже +5 градусов, и низкой влажностью
2. Не допускать хранения инструмента во влажных помещениях
3. Периодически вносить смазку в виде машинного масла, что позволить исключить возникновение коррозии металла
4. Не использовать прибор в качестве ударного инструмента. Малейшие механические воздействия снижают точность прибора, а также могут вовсе привести к полному выходу из строя измерителя

Научившись пользоваться прибором, остается последнее — это купить его, если он отсутствует в коллекции домашнего измерительного оборудования. О том, где можно купить хорошие штангели в Украине по ценам от производителя, разберемся подробно.

Где можно приобрести штангенциркуль по низким ценам

Если в процессе выполнения работ выясняется, что необходим штангенциркуль, которого нет в арсенале среди инструментов, тогда для этого не понадобится бежать в строительный магазин. Приобрести инструмент можно в интернет магазине, для чего следует перейти на сайт и выбрать среди имеющихся в наличии приборов подходящую модель. В Украине покупать штангенциркули рекомендуется непосредственно в Цилиндре, так как такая покупка оправдана рядом следующих достоинств:

1. Много разных моделей измерительных приборов
2. Цены от производителей, которые удивят каждого
3. Наличие технического описания и фото товара
4. Быстрая отправка товара лидирующими транспортными компаниями Украины
5. Возможность покупки товара в кредит

О необходимости приобретения штангеля следует решать самостоятельно, но вот о том, где лучше совершать покупку, здесь нет никаких сомнений — следует выбирать интернет магазин Цилиндр.

Как пользоваться штангенциркулем | Столярка своими руками

Штангенциркулем можно измерять как наружные и внутренние размеры, так и глубину. Ко всему прочему штангенциркуль очень точный измерительный прибор и им можно измерить даже десятые (а порой и сотые) миллиметра.

штангенциркуль

Постоянные посетители моего канала наверно заметили, что я очень часто использую при измерении штангенциркуль, это не прихоть или понт, это реально очень удобный для измерений инструмент. Рулетка и линейка это конечно круто, но такой точности мы на них однозначно не получим. Давайте сначала представим себе, что из себя представляет этот самый штангенциркуль и как называются его части.

название частей штангенциркуля

Теперь когда я буду говорить о какой то части это замечательного измерительного прибора, вы хотя бы будете знать о чем идет речь.

Начнем с простого, давайте измерим наружный размер какой нить деревяшки. Для этого просто нужно сомкнуть губки для наружных измерений на брусочке

измеряем наружные размеры

Линейка на подвижной раме называется НОНИУС, теперь смотрим рядом с какой цифрой на шкале встал ноль нониуса.

почти 3,8 мм

Ширина нашего брусочка почти 38 мм. В конце я объясню как мерять десятые миллиметра штангенциркулем, пока же общие данные.

Теперь давайте измерим внутренний размер квадрат трубы. Для этого нужно сомкнуть губки для внутренних измерений внутри квадрат трубы.

измеряем квадрат трубу изнутри

И снова смотри с какой цифрой на шкале встал ноль нониуса.

чуть больше 55 мм

Линейкой глубиномера удобно измерять отверстия, что бы знать на какую глубину уже просверлили. Я буду мерять высоту этого квадрата, что бы было видно как работает глубиномер. Ставим штангу на деталь и опускаем подвижную рамку до упора вниз.

измеряем высоту (глубину)

Опять смотри с какой цифрой на шкале встал ноль нониуса.

29 мм

Ну а теперь давайте научимся измерять десятые (или сотые, смотря какой штангенциркуль).

Внимание на фото

считаем десятые и сотые

Если вы были внимательны, то заметили, что на нониусе есть своя шкала — это и есть десятые и соты. Сначала обратим внимание на право, там написан чем равен один шаг, на этом штангенциркуле он равен 0,05 мм. Целое число миллиметров у нас равно 30, его мы видим слева где ноль нониуса. Теперь смотрим где сошлись палочки на шкале и нониусе, видим что между 5 и 6. Цифра 5 равна пяти десятым миллиметра, а следующий шаг равен 0,05 итого у нас вышло 0,55, плюсуем к этому целое значение 30 и получаем точно значение до сотых 30,55 миллиметра.

Ну вот и все премудрости работы со штангенциркулем!!! Если эта статья вам была полезна и интересна то ставим лайк и подписываемся. Все свои пожелания, предложения, критику присылайте на [email protected] или в комментарии под этим постом.

Как правильно пользоваться штангенциркулем | Строительный портал

Для того, чтобы провести сверхточные измерения используется прибор в виде штангенциркуля. Различают несколько разновидностей данного прибора. Об их характеристике и об особенностях применения штангенциркуля, поговорим далее.

Оглавление:

1. Как пользоваться штангенциркулем: особенности и характеристика прибора
2. Устройство и измерение штангенциркулем
3. Как измерять штангенциркулем: общие рекомендации
4. Как правильно пользоваться штангенциркулем

Как пользоваться штангенциркулем: особенности и характеристика прибора

Штангенциркуль отличается универсальным применением, так как данный прибор способен с высокой точностью измерить внутренние и внешние линейные размеры. Из-за своей простоты и легкости применения данный инструмент довольно распространен в бытовом использовании. Кроме того, скорость измерения с помощью штангенциркуля также находится на высоком уровне.

Именно конструктивные особенности данного инструмента являются ключевыми в определении его названия. Основными составляющими штангенциркуля является измерительная шкала и дополнительный элемент в виде нониуса. С его помощью удается отсчитать доли деления. У некоторых моделей штангенциркулей имеется возможность измерения деталей вплоть до сотых тысячных миллиметров.

В составе обычного штангенциркуля присутствуют элементы в виде:

• штанг и подвижных частиц;
• измерительной шкалы;
• губки, с помощью которой проводятся внутренние измерения;
• губки, которая позволяет проводить внешние измерения;
• глубинометрической линейки;
• нониуса;
• зажимного механизма.

В соотношении с принципом работы, штангенциркули бывают нескольких видов. В составе нониусного механизма содержится стандартный нониус. Для того, чтобы упростить процесс измерения и легко снимать показания, нониус заменяет циферблатный механизм. На цифровом жидкокристаллическом дисплее высвечиваются показатели более усовершенствованных моделей штангенциркулей.

Каждая модель штангенциркуля отличается наличием определенной маркировки, которая в свою очередь определяет функциональные возможности механизма. Предлагаем ознакомиться с основными разновидностями штангенциркулей:

• шц-1 — инструмент на котором с двух сторон расположены губки, которые позволяют проводить измерения как внутреннего, так и наружного и глубинного характера;
• шцк — на данном приборе также имеется круговая шкала, для считывания данных показаний следует смотреть на стрелку, соединенную со штангой, данный механизм более удобен и прост в работе, а его конструкция повышает скорость считывания измерений;
• шцт-1 — на данном инструменте губки расположены в одностороннем порядке, однако, замеры выполняются как внутри, так и снаружи приборов;
• шцц — этот прибор отличается наличием цифровой индикации.

Устройство и измерение штангенциркулем

Благодаря тому, что несколько составляющих штангенциркуля соединены между собой, механизм отличается высокой точностью в измерении. Сфера использования данного инструмента довольно широкая, в некоторых отраслях промышленности, он является незаменимым помощников в проведении точнейших подсчетов.

При помощи данного механизма удается получить линейные размеры любого предмета, причем снятые как с его внешней, так и с внутренней сторон. Точность штангенциркуля находится на высочайшем уровне, а погрешность штангенциркуля равна нулю.

Основная функция данного инструмента — выполнение измерительных работ по измерению длины, глубины или диаметра определенных предметов. Основная составляющая механизма — линейка, выполняющая роль штанги, чаще всего размер линейки ровняется 15-ти см. С помощью линейки определяется максимальное значение, измеряемое прибором.

На конечном участке линейки располагаются детали в виде губок, такие же детали располагаются и на подвижной раме, которая движется в соотношении с линейкой. Различают два варианта губок: внутренние и внешние. С помощью первых удается измерить геометрическую внутреннюю длину, а вторые помогают измерить предмет снаружи. Для повышения точности снятия мерок, на раме имеется специальный винт, позволяющий фиксировать результаты замеров.

Основная линейка показывает предварительные результаты, а для того, чтобы получить более точные замеры используется нониус. Данный элемент отличается наличием десяти делений, каждое из которых занимает 0,19 см. В данном случае, описан нониус стандартного механизма, в некоторых более усовершенствованных моделях данное значение изменяется в большую или меньшую сторону. Кроме того, для определения глубины предмета используется элемент в виде хвостика, выдвигаемого при необходимости.

В соотношении с основными составляющими прибора, штангенциркуль бывает трех видов и восьми подвидов. В соотношении с типами шкалы по которой снимаются мерки, штангенциркули подразделяются на:

• штангенциркуль цифровой — имеющий специальный дисплей;
• циферблатный механизм;
• устройство в основе которого лежит нониус.

В зависимости от размеров штангенциркуля, он бывает восьми подвидов. В соотношении с конструктивными особенностями линеек и дополнительных функций, штангенциркули могут быть большими, средними и маленькими. Кроме того, данные инструменты изготавливают не только из металла, но и из пластика, дерева, твердосплавных материалов.

Электронный штангенциркуль отличается наличием функции самоизмерения, достаточно зафиксировать прибор в нужном положении, и на дисплее появятся значения измерений. Разметочный штангенциркуль позволяет не только измерить предметы, но и произвести на них разметку, согласно ранее предъявленным требованиям. Они незаменимы в моделировании, машино- и авиастроительной промышленности.

Как измерять штангенциркулем: общие рекомендации

Первый этап работы с данным инструментом основывается на фиксации детали в нужном положении. Для этого, изначально необходимо провести проверку инструмента, свести губки на ноль и осмотреть точность их соединения. Между губками не должно быть просвета.

Далее приступайте к работе по измерению определенной детали. Если вы правша, то поместите инструмент в правую руку, а предмет, который подвергается измерению — в левую. Для того, чтобы измерить наружный размер детали, достаточно развести внешние губы прибора и поместить между ними измеряемую деталь. Губки должны плотно соприкасаться с деталью. Учтите, что сдавливать слишком мягкую деталь не нужно, так как результаты измерений будут неточными.

Для контроля усилий измерения, губки сдавливаются в соотношении с предметом. При слишком высоком соскальзывании губок существует риск их пережатия.

Для перемещения рамки лучше всего использовать большой палец на той руке, которой удерживается прибор. Для начала, следует проверить отношение инструмента и прибора, губки располагаются на одинаковом расстоянии от каждого края детали, перекосы должны отсутствовать.

Далее следует процесс фиксации винта, который способен сохранить результаты измерений. Учтите, что винт вкручивается с помощью указательного и большого пальца, а остальная часть руки удерживает прибор в таком же положении. После фиксации значений деталь откладывается в сторону и производится снятие результатов измерений.

Этот этап является вторым в работе со штангенциркулем, но не менее важным чем первый. Ведь неточности снятия измерений, в некоторых случаях приводят к большим неприятностям.

Для считывания показаний установите инструмент прямо перед глазами. Для начала, запишите на листе бумаги основные показания на шкале. Для этого обратить внимание следует на основную штангу, которая приближенная к нулевому значению. Значение данного штриха умножается на 0,1 или другое число, указанное в техническому документу к прибору. Далее результаты суммируются между собой и получается результат измерения детали или какого-то предмета.

По завершению работы со штангенциркулем следует обезжирить инструмент, раздвинуть губки, ослабить их зажим и установить в чехол. При длительном хранении инструмента и его нечастом использовании, следует обработать его с помощью антикоррозийного раствора.

Как правильно пользоваться штангенциркулем

С помощью штангенциркуля удается определить внутренний и внешний размер предмета, а также его глубину, при необходимости. Для того, чтобы определить наружные размеры прибора используются широкие нижние дополнительные губки. Кроме того, с помощью данных губок также выполняется нанесение разметки на детали, так как они имеют заостренную форму.

Для того, чтобы определить глубину изделия используется специальный элемент, расположенный на инструменте. Независимо от вида штангенциркуля, процесс измерения любым из приборов является одинаковым, единственное отличие состоит в снятии мерок.

Поэтому, предлагаем ознакомиться с рекомендациями об особенностях работы с различными штангенциркулями. Изначально следует произвести измерения. Перед началом работы, инструмент очищается от пыли или смазочного материала и проверяется на точность. Для этого, следует сопоставить губки прибора между собой и определиться в отсутствии между ними просвета. Кроме того, десятый нониусный штрих должен совпасть с 19-тым штрихом рабочей поверхности, только после этого, начинают работу.

Для проверки штангенциркуля стрелочного или цифрового типа, также потребуется совместить их губки между собой. Стрелка на цифровом приборе должна остановиться на нуле. Дисплей электронного штангенциркуля также должен показывать ноль.

В работе следует проявлять особую осторожность, так как губки отличаются наличием острых краев, существует риск пораниться, при неправильном обращении с прибором.

Существует три варианта измерений с помощью штангенциркуля:

1. Наружные параметры предмета.

Для измерения внешних параметров детали, достаточно установить ее между двумя губками. Рекомендуется удерживать прибор в правой руке, а деталь в левой. После установки губок по краям от детали, они прижимаются к ней. Для фиксации результатов используется специальный винт, который закручивается двумя пальцами. Перед тем как вытащить предмет из прибора, убедитесь в том, что деталь расположена правильно по отношению к прибору, а перекосы отсутствуют. Кроме того, правильность расположения детали констатируется тем, что вытаскивая ее из штангенциркуля, она легко проходит между губками, контактируя с ними.

2. Внутренние параметры детали.

Для того, чтобы измерить деталь внутри, используют губки, имеющие острые края. Они располагаются внутри детали, далее следует их развести. При этом, губки должны плотно соприкасаться со стенками детали. После фиксации результатов деталь извлекается и производится снятие мерок.

3. Как определить глубину детали.

Для того, чтобы измерить деталь в соотношении с ее глубиной, следует установить во внутрь предмета специальный элемент штангенциркуля, который называется глубиномером. Далее, губки раздвигаются до того положения, пока глубиномер не начинает упираться в поверхности. Дальнейшие действия связаны со считыванием результатом измерений.

Дальнейшие действия связаны со считыванием показаний. Наиболее сложными на данном этапе являются штангенциркули с нониусными элементами измерения. Для определения показаний на данном инструменте установите его непосредственно перед собой. Учтите, что расположение прибора сбоку от глаз, приведет к неточности в измерениях.

Независимо от типа измерений: внешнего внутреннего или глубинного, размеры считываются в одном и том же порядке. На поверхности шкалы имеется участок в виде небольшого скоса. В данном случае, с его помощью удается сопоставить нониус и основную шкалу. В зависимости от расположения данных элементов штангенциркуля определяется размер детали.

Для начала, следует записать показатели в миллиметрах. Затем следует определить количество долей и умножить их на значение каждой доли. Полученное значение будет результатом как внутреннего, так и внешнего или глубинного измерения детали.

Если в процессе работы использовался стрелочный штангенциркуль, то для того, чтобы считать с него показатели, следует осмотреть шкалу прибора, определить показатели на ней и умножить полученное число на интервал между обозначениями, указанный в технических параметрах прибора.

Цифровые устройства отображают показатели непосредственно на дисплее в любом удобном формате. После завершения работы для очищения штангенциркуля используется наждачная бумага, а для протирки измерительных поверхностей, используйте ветошь. Для хранения прибора используйте специальный футляр.

Как пользоваться штангенциркулем видео:

Меряем штангенциркулем все что надо знать об измерениях – Мои инструменты

Не только в столярном или слесарном деле возникает необходимость воспользоваться измерительными инструментами. Часто в хозяйстве при ремонте автомобиля и прочих видов техники возникает потребность воспользоваться штангенциркулем. Ничего трудного на первый взгляд этот прибор не имеет, но научиться, как измерять штангенциркулем должен каждый, кто хочет получить точный результат измерений.

Из чего состоит измерительный инструмент — знакомимся с устройством

Рассматриваемый инструмент имеет простую конструкцию, что упрощает особенности его эксплуатации. С помощью штангенциркуля можно измерять размеры любых деталей, заготовок и элементов. Конструкция этого незамысловатого прибора включает в себя следующие составляющие:

1. Линейка измерительная — это основная составляющая рассматриваемого прибора, которая еще также называется штангой. На штанге с одной стороны имеется шкала, разметка которой составляет 1 мм. Длина измерительной линейки зависит от модели штангенциркуля. Стандартными считаются приборы, имеющие длину 150 мм, но есть устройства меньше и больше, которые предназначены специально для измерения мелких деталей и наоборот, только для крупных заготовок
2. Рамка измерительная — к линейке крепится подвижный элемент, за счет которого и удается выполнять соответствующие измерения. Во внутренней конструкции устройства находится пружинка, которая служит в качестве прижима для рамки. На передней части рамки находится шкала, называемая нониусом, которая является основой при снятии замеров. На этой шкале нанесено 10 делений, которые имеют ширину, равную 1,9 мм. Для фиксации подвижной рамки, в конструкции инструмента предусмотрен зажимной или стопорный винт. Этот винт применяется для того, чтобы не сместилась рамка после проведенного измерения
3. Губки неподвижные — это элементы, которые являются частью измерительной линейки. Губки имеют открытую и закрытую формы, что дает возможность измерять не только наружные, но и внутренние размеры
4. Подвижные губки — имеют аналогичную конструкцию с неподвижными, только они являются частью измерительной подвижной рамки. За счет подвижных губок, соприкасающихся с неподвижными, происходит снятие замеров детали
5. Линейка глубиномер — это дополнительный элемент, который является частью подвижной рамки. Линейка спрятана внутри инструмента, и выдвигается при перемещении подвижной рамки. Предназначена она для измерения глубины детали

Мало кто знает о том, что штангенциркули бывают разных видов, а вариант, который представлен выше, является самым популярным, простым и недорогим. О том, какие виды штангенциркулей бывают, и чем они отличаются, выясним далее.

Виды штангенциркулей

Прежде чем выяснять, как правильно нужно измерять штангенциркулем, следует разобраться с видами этого измерительного инструмента. Производители выпускают рассматриваемые устройства следующих видов:

1. Нониусные — они обозначаются буквами ШЦ, и представляют собой механический измерительный инструмент, который имеет основную шкалу на неподвижной линейке, а также дополнительную на подвижной рамке (в зависимости от модели, на подвижной рамке может быть одна или две шкалы). Нониусными их называют за счет шкалы на подвижной рамке, которая имеет градацию в долях миллиметров. Практически у каждого мастера имеются универсальные нониусные штангенциркули, которыми пользоваться легко при наличии знаний, однако они имеют недостаток — большая погрешность

2. С циферблатом или стрелочный — обозначаются как ШЦК, а отличаются они от нониусных наличием круглой формы циферблата, который находится на подвижной штанге. Специальный зубчатый механизм передачи усилия позволяет получать точные результаты измерений. По основной разметке происходит определение миллиметров, а доли исчисляются по круговой шкале

3. Цифровые или ШЦЦ — на измерительной рамке вместо циферблата расположен цифровой дисплей, отображающий результаты измерений. Если в нониусных и циферблатных устройствах измерения нужно снимать самостоятельно, то в цифровых штангенциркулях соответствующие показатели выводятся на дисплей. Это самые высокоточные и дорогие измерительные инструменты, которые применяются в сферах, где важная высокая точность


Это интересно! Нониусные штангенциркули являются разборными, что делает их ремонтопригодными в случае заклинивания механизма перемещения. Чтобы не пришлось ремонтировать штангенциркуль, при его эксплуатации необходимо периодически вносить смазочное вещество в конструкцию подвижной части.

Нониусные штангенциркули по конструкции и назначению классифицируются на такие виды:

• ШЦ-1 — рабочие или измерительные губки присутствуют с двух сторон, а предназначены они для того, чтобы выполнять измерительные действия внутреннего и наружного диаметра
• ШЦ-2 — губки, которые предназначены для измерений внутренних и наружных диаметров, совмещены, а также имеют одинаковые размеры. Плоские поверхности измерителей расположены внутри, а цилиндрические размещены наружу. С обратной стороны от штанги расположились кромки, которые предназначены для проведения разметочных работ. Эти кромки имеют хорошую заточку. В устройстве приборов типа ШЦ-2 имеется микрометрическая рамка, позволяющая повысить точность проводимых измерений
• ШЦ-3 — имеют одностороннее размещение измерительных губок, а предназначены такие инструменты для проведения измерений при работе с большими деталями и заготовками

Рассматриваемые типы инструментов предназначены для выявления размеров разных деталей — трубы, болты, гайки, провода, арматура и прочие виды заготовок. Самыми практичными считаются нониусные модели, а самыми точными — цифровые устройства. Разница в цене между нониусными и цифровыми существенная, поэтому для хозяйства вполне хватает механического штангенциркуля, которым перед применением, нужно научится правильно пользоваться.

Эксплуатация штангенциркуля — основные правила и рекомендации

Перед тем, как измерить диаметр трубы или произвести иные измерительные манипуляции, следует выполнить проверку инструмента на пригодность к использованию. Часто на неисправности страдают штангенциркули циферблатного типа. Их достаточно один раз уронить, чтобы они показывали с большой погрешностью или вовсе вышли из строя. Проводить проверку перед измерением нужно любого измерительного инструмента. Принцип проведения проверки следующий:

1. Взять в руки инструмент и свести губки вместе. Между соприкасающимися губками просвет должен быть практически незаметным. Если просвет большой, то инструмент непригоден к применению
2. При сведении губок вместе, шкала на подвижной рамке и неподвижной линейке должны совпасть. Если они не совпадают, то измерения будут неточными
3. Очистить прибор от загрязнений при наличии таковых. Если на корпусе инструмента имеются признаки ржавчины, то ее нужно удалить, иначе это повлияет не только на точность измерений, но еще и на работоспособность устройства

Штангенциркуль — это модернизированная линейка, которая позволяет не просто измерять размеры, но еще и получать точные показания. Как необходимо проводить измерения при помощи штангенциркуля, знают далеко не многие. Как пользоваться устройством, учат еще в школе, однако эти знания быстро забываются, особенно если долго не брать в руки прибор или вовсе воспользоваться им в единичном случае.

Как правильно пользоваться штангенциркулем пошаговая инструкция

После проверки инструмента на исправность, можно приступать к проведению измерений. Также рекомендуется перед началом проведения работ убедиться в том, что величина погрешности инструмента является допустимой, в противном случае, понадобится прибор с большей точностью.

Это интересно! Величина погрешности указывается на самом приборе. Если это механический инструмент, то величина погрешности указывается на подвижной рамке (обычно эта величина составляет 0,05 мм или 0,1 мм). Для циферблатных и цифровых устройств величина погрешности незначительная.

Измерение наружных поверхностей

Если необходимо узнать величину наружной поверхности или простыми словами померять толщину предмета, то необходимо развести губки на необходимую величину, а затем поместить их между измеряемым элементом. Далее губки следует совместить, пока они плотно не соприкоснутся со стенками измеряемой детали, например, это может быть тормозной диск.

Это интересно! Кстати, именно часто для измерения уровня износа тормозного диска необходимо прибегать к применению штангенциркуля.

Губки должны расположиться строго параллельно поверхности заготовки. Далее можно посчитать получившееся значение. Если видимость шкалы низкая, тогда следует воспользоваться стопорным фиксатором, закрепив положение губок в соответствующем положении.

1. Деление на основной шкале (неподвижной части), которое совместится с нулевой риской шкалы на подвижной рамке — это показания в миллиметрах
2. С измерениями основных показаний проблем никаких не возникает, если только нулевая отметка (штрих) нониуса не останавливается между двумя значениями, например, 23 и 24 мм. В этом случае понадобится посчитать десятые доли измерений. Эти десятые доли мм также подсчитываются, и если нулевое значение нониуса показывает конкретное значение, например, 23 или 24 мм
3. Чтобы посчитать десятые доли мм штангенциркулем, следует на нониусной шкале найти штрих, который совпадает с отметкой на основной измерительной шкале. Причем здесь очень важно найти отметки, которые совпадают (совмещены) точно. Совпадающее значение штриха на нониусной шкале — это и есть десятые доли миллиметров
4. Если на нониусной шкале совпадает несколько штрихов с основным, то учитывать необходимо именно то значение, которое находится ближе к нулевому показателю

Фото пример проведения измерений нониусным штангенциркулем показан ниже.

После измерений нужно правильно прочитать показания. К примеру, если нулевой штрих разместился между значением 26 и 27, тогда учитывается величина 26 мм. Далее выявляются десятые доли миллиметров. К примеру, штрихи совместились на значении 7 (нониусной шкалы), тогда получаем значение толщины детали, равное 26,7 мм. Как видно на фото выше, ничего сложно при работе с инструментом нет. Аналогичным образом производятся измерения внешних диаметров, например трубы, поршней, колец и т.п.

Это интересно! Чтобы измерить наружный диаметр трубы, а также кабеля (его сечение жил), сверла, болта, арматуры и прочих подобных заготовок, необходимо охватить губками инструмента измеряемую деталь. После этого произвести необходимые расчеты, определив точное значение размера.

Как измерить внутренний диаметр штангенциркулем с циферблатом

Принцип измерения внутреннего диаметра заготовок, например гайки, шайбы, кольца и прочих подобных деталей, заключается в том, что используются другие губки на инструменте, которые расположены в верхней части. При их разведении упоры располагаются не внутри, как при измерении внешних размеров, а снаружи. Принцип измерения следующий:

1. В одну руку нужно взять деталь, а во вторую штангенциркуль
2. Поместить губки внутри отверстия измеряемой детали. Причем делать это необходимо так, чтобы они расположились в центре заготовки
3. Развести их до упора к стенкам заготовки, и зафиксировать результат при помощи стопорного винта
4. Далее производятся исчисления. Для нониусного устройства принцип выявления показаний аналогичен, как при измерениях толщины детали. Если используется стрелочный (циферблатный) штангенциркуль, тогда показания определяются следующим способом: целое значение выявляется по основной шкале, как и в случае с нониусным прибором, а десятые и даже сотые доли миллиметров показывает стрелка на циферблате. Здесь ничего подсчитывать не нужно, а получение не только десятых, но и сотых долей мм, делает инструмент более точным

Если размер отверстия маленький, и губки не удается поместить в нем, тогда необходимо использовать линейку или же маленький штангенциркуль.

Это интересно! Стрелочные штангенциркули не получили широкой популярности, так как они имеют достаточно чувствительный механизм, который часто выходит из строя при малейших механических воздействиях. Учитывая их высокую стоимость, то проще купить нониусный прибор.

Как померить глубину цифровым прибором

Рассмотрим особенности измерений глубины штангенциркулем цифрового типа. Для этого понадобится выдвижная планка-глубиномер, которая позволяет выявить не только глубину отверстия в детали, но еще и размеры выступов. Принцип измерения следующий:

1. Выдвинуть планку путем перемещения подвижной рамки
2. Утопить ее внутри заготовки до соприкосновения торцевой части планки с дном
3. Торцевая часть неподвижной части инструмента должна упереться при этом в верхнюю часть заготовки (этот момент нужно учесть обязательно, так как от него зависит точность показаний)
4. Произвести соответствующие исчисления по шкале. Если в руках цифровой инструмент, то результаты будут выведены на дисплей автоматически в миллиметрах. Для нониусных и стрелочных приборов отчисления значений выполняется по инструкции, как описано выше

Как пользоваться штангенциркулем, многие не знают, даже если приходится сталкиваться с такой необходимости практически ежедневно. На основании инструкции, необходимо запомнить принцип проведения измерений и правильность отсчета, что позволит получать точные результаты, от которых зависит технологический процесс. Особенности измерений штангенциркулями показано на видео ниже.

Как измерить прибором резьбовые соединения

Мало кому известно, но рассматриваемым инструментом можно также измерять резьбу на болтах и прочих крепежных соединениях. Измеряется резьба для того, чтобы подобрать к крепежу соответствующую гайку. Измерения резьбы проводится по ее выступам на болте. Для этого болт (всей длинной) следует зафиксировать между губками, и снять показания.

Чтобы определить значение шага резьбы болтового соединения, понадобится выполнить такие манипуляции:

1. Измерить внешний диаметр болта прибором
2. Замерить также высоту стержня без учета шляпки
3. Посчитать количество витков
4. Чтобы узнать шаг резьбы, необходимо полученное значение длины стержня разделить на число витков. К примеру, если длина стержня составляет 20 мм, а количество витков 10 штук, тогда 20/10=2

Иметь в хозяйстве штангенциркуль необходимо каждому мастеру, особенно если выполняется ремонт автомобиля и прочей техники, проводятся сварочные работы или осуществляется монтаж коммуникаций в доме. Чтобы инструмент служил долго и качественно, за ним необходим соответствующий уход.

Как штангенциркулем измерить поршень

Не решенным остается вопрос о том, как измерить поршень штангенциркулем. Для начала выясним, для чего же необходимо проводить измерения этой детали. Поршень — это одна из важнейших деталей двигателей внутреннего сгорания. В процессе работы поршень нагревается до предельно высоких температур, а при нагреве металлам свойственно увеличивать — температурное расширение. Это увеличение является незначительным, но оно играет очень важную роль.

Измерять штангенциркулем диаметр поршня нужно для того, чтобы узнать его конусную часть. Конусной зоной называется часть, которая располагается от пальца и до верха. Именно эта часть должна иметь конусную конструкцию, что позволит поршню эффективно работать в системе ДВС. Если поршень имеет одинаковый диаметр по всей длине, то его следует расточить. Зазор между поршнем и стенками цилиндра должен составлять не более 0,045-0,05 мм. Конусность поршня должна составлять 0,3 мм.

Измерить такие показатели при помощи штангенциркуля практически невозможно, так как требуется высокая точность и низкая погрешность.  Для таких целей применяется микрометр, который отличается от штангенциркуля тем, что позволяет измерить размеры с высокой точностью. Если необходимо измерить длину, глубину канавки и прочие параметры, то для этого используется штангенциркуль. Как измерить поршень, используя для этого микрометр, показано на видео ниже.

Как увеличить срок службы

Разобравшись с тем, как измерять штангенциркулем, надо выяснить еще особенности ухода за инструментом. Изготавливают инструмент из нержавеющей стали, поэтому служить он будет долго. Многие производители экономят на изготовлении, поэтому уже через несколько лет применения прибора на нем возникают некоторые признаки коррозионного воздействия. Чтобы предотвратить появление коррозии на поверхности измерительного прибора, следует хранить его в сухом и теплом месте. Особенно это актуально для приборов с электронным дисплеем, в которых быстро садится элемент автономного питания при хранении устройства с температурными показателями ниже +5 градусов.

Обычно “штангели” продаются совместно с чехлами — пластиковые, деревянные и прочие, которые исключат негативные воздействия на инструмент. Если на прибор попадает пыль, грязь и прочие засорения, то их необходимо удалять, к примеру, продувочным пистолетом. Необходимо также смазывать моторным маслом подвижный элемент, что позволит продлить срок службы устройства. При выборе штангенциркулей нужно учитывать их качество, и не покупать самые дешевые варианты, так как они не только имеют высокую погрешность, но еще и малый срок службы.

Публикации по теме

Штангенциркуль. Как им пользоваться? — совет от компании FIT

Такие измерения, как штангенциркуль, необходимы во многих производственных сферах, а штангенциркуль (разные его виды), относительно не дорогой и простой в применении прибор, является оптимальным инструментом, справляющимся с подобными задачами.

Историческая справка

Этот инструмент называется штангенциркулем в связи со своими конструктивными особенностями – основой его служит измерительная штанга со шкалой. Появление штангенциркуля принято относить к 17 веку (в то время уже использовался деревянный штангенциркуль, но не в том виде, в котором мы знаем этот прибор сегодня). Штангенциркуль, оснащенный нониусом (см. Строение штангенциркуля), был изобретен только в конце 18 века (нониус изобрел математик из Португалии – Педро Нуниш, когда работал над навигационным прибором). А шкалу нониуса, которая и сейчас используется на приборах, изобрел француз Пьер Вернье, именно поэтому нониус иногда называется «верньер».

Строение и виды штангенциркуля

Штангенциркуль состоит из штанги длиной от 150 (чаще всего) до 500мм с основной шкалой, подвижной рамки со вспомогательной шкалой (нониусом) для измерений долей миллиметров, губок для внутренних и наружных измерений, глубиномера и винта для фиксации рамки.

В зависимости от того, каким способом снимаются показания, выделяют следующие разновидности штангенциркулей:

• Нониусные (с рамкой и вспомогательной шкалой)
• Циферблатные (вместо нониуса используется циферблат)
• Цифровые (оснащены компьютером для максимально точных измерений)

В России используются штангенциркули, изготовленные по ГОСТу и по ТУ. В соответствие с ГОСТом штангенциркули могут быть следующих видов:

• ШЦ-I (классическое строение, которое описывалось выше: штанга с основной школой, рамка со вспомогательной шкалой, губки с обеих сторон от штанги и глубиномер)
• ШЦ-II (оснащен дополнительно рамкой микрометрической разметки, губки также с двух сторон)
• ШЦ-III (губки расположены только с одной стороны)
• ШЦК (оснащен круговой шкалой для более быстрых измерений)
• ШЦЦ (электронный штангенциркуль)

В зависимости от материала изготовления выделяют штангенциркули, изготовленные коррозионно-стойких металлов (сталей), инструментальных, конструкционных.

Как осуществлять измерения с помощью штангенциркуля?

Казалось бы, всё очень просто! Но человек, который никогда не держал в руках штангенциркуль, скорее всего, столкнется с некоторыми сложностями. Итак, поясним – нижние губки используются для определения внешних размеров детали, верхние – для определения внутренних размеров. Деталь, которую требуется измерить, помещается между подвижной и неподвижной нижними губками и фиксируется. Затем можно считать целые миллиметры. Для этого нужно соотнести ноль на шкале нониуса с числом на основной шкале и запомнить это значение. Далее высчитываются доли миллиметра, для этого нужно найти на шкале нониуса штрих, который максимально точно совпал со штрихом на основной шкале (ближайший к нулю). Порядковый номер этого штриха нужно умножить на цену деления вспомогательной шкалы и прибавить это значение к числу целых миллиметров.

Штангенциркули FIT

Точность изготовления некоторых изделий влияет на работу ответственных узлов машины. Поэтому мастера, выполняя детали сложной конфигурации, проводят регулярные контрольные измерения. В своей деятельности они используют простое измерительное устройство – штангенциркуль.

Прибор представляет собой штангу с линейной шкалой, по которой перемещается рамка. Кроме того, конструкция имеет выносные губки для измерения отверстий. Главный показатель контрольно-измерительных приборов – это минимальная погрешность. Работа над улучшением технических характеристик привела к усовершенствованию инструмента, появлению высокоточных нониусных, цифровых и электронных моделей.

Виды

Рассмотрим эволюцию развития прибора на примере продукции от компании FIT. Например, традиционный нониусный штангенциркуль 19825–19828 (артикул РОС). Точность измерения прибора из инструментальной стали составляет 0,02 мм. Модель классифицируется как двухсторонняя, предназначена для деталей не длиннее 12,5–15,0 см.

Для работы с габаритами до 15,0 см компания предлагает также штангенциркуль 19845 (артикул FIT IT). Измерительное устройство обладает характеристиками схожими с предыдущей моделью, но дополнено глубинометром и деревянной коробкой для хранения.

Высокую достоверность замеров гарантируют электронные приборы. Например, штангенциркуль 19856 (артикул FIT IT) обеспечивает точность в 0,01 мм. Дисплей на жидких кристаллах информирует об измерении, исключая погрешность связанную с человеческим фактором. Скорость снятия размеров – 1,5 м/сек. Для работы необходимы батарейки SR44.

Для высокоточных измерений небольших изделий и заготовок применяют микрометр 19909 (артикул FIT IT). Прибор применяют для наружных замеров, погрешность – 0,01 мм. Внешне инструмент отличается от представленных выше моделей, его в основном используют в столярных мастерских. Состоит из скобы и зажима для измеряемой детали.

Вышеперечисленные штангенциркули в современном и классическом исполнении остаются востребованными, находят широкое применение в производстве. Они долговечны, надёжны, просты и недороги. Некоторые марки имеют узкую специализацию, например микрометры, необходимы только для определённых видов работ. Существуют универсальные модели, оснащённые дополнительными приспособлениями. Тип подбирают в соответствии с назначением и требованиями к точности измерения.

Штангенциркули

 Штангенциркуль это измерительный инструмент, позволяющий определять внешние, внутренние размеры, а так же глубину отверстий и уступов. Он состоит из штанги с измерительной шкалой и подвижной рамки со шкалой нониуса. Использование нониуса позволяет значительно повысить точность измерения. Благодаря простоте в обращении, штангенциркули являются основным измерительным инструментом на производстве. Наиболее часто они используются при проведении токарно-фрезерных и слесарных работ. Штангенциркуль входит в состав наборов для визуального и измерительного контроля ВИК. Технические условия на штангенциркули регламентированы ГОСТ 166-89. Методика поверки содержится в ГОСТ 8.113-85. Образец протокола поверки штангенциркуля можно скачать по ссылке. При необходимости на штангенциркуль может быть выдан сертификат о калибровке собственной метрологической службы. Подробная информация о поверке штангенциркулей здесь. Виды штангенциркулей: ШЦ-I. Имеет губки для измерения внешних размеров и губки для измерения внутренних размеров деталей. Так же имеется линейка для определения глубины отверстий и уступов; ШЦ-IС. Отсчет размера идет по специальной стрелочной головке, укрепленной на подвижной раме. Это значительно упрощает снятие показаний; ЩЦТ-I. Предназначен для использования в условиях повышенной абразивности. Имеет одностороннее расположение губок, покрытых твердым сплавом; ШЦ-II. Имеет двустороннее расположение губок. В отличие от ШЦ-1, позволяет производить разметку, для чего снабжен устройством подачи рамки; ШЦ-III. Отличается большими размерами. С односторонним расположением губок, без возможности измерения глубины; ШЦЦ. Оснащен цифровой шкалой. Видео как пользоваться штангенциркулем. Подпишитесь на наш канал YouTube   Штангенциркуль нониусный тип ШЦ-I Штангенциркуль типа ШЦ-1 с двусторонним расположением губок и специальной линейкой, используется для измерения внутренних и наружных поверхностей а также глубины отверстий с отсчетом по нониусу в 0.02 мм. Нониусный штангенциркуль ШЦ-1 соответствует требованиям ГОСТ 166-89 и внесен Госреестр средств измерения за №41093-09. мм. Методика поверки штангенциркулей регламентирована ГОСТ 8.113-85. Погрешность измерений по основной шкале для штангенциркулей 1 класса точности составляет 0,05мм, для 2 класса 0,1мм. Диапазон измерений от 0 до 300мм в зависимости от модели. При необходимости может быть выдано свидетельство о поверке. Основные технические характеристики приведены в таблице: Параметры ШЦ1-125 ШЦ1-150 ШЦ1-200 ШЦ1-250 ШЦ1-300 А, мм 17,5 17,5 18,8 22,8 22,8 В, мм 40 40 50 60 65 С, мм 14,5 15,5 17 17 17 Диапазон измерений, мм 0-125 0-150 0-200 0-250 0-300 Значение отсчета по нониусу, мм 0,05 0,05 0,05 0,05 0,05 Погрешность, +-мм 0,03 0,03 0,03 0,04 0,04 Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм 0,004 0,004 0,004 0,004 0,004 Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм 0,04 0,04 0,04 0,04 0,04 Расстояние между губками для измерения внутренних поверхностей, мм 10 +0,04 10 +0,04 10 +0,04 10 +0,05 10 +0,05 Погрешность при измерении глубины, мм 0,05 0,05 0,05 0,05 0,05 Кол-во шт в упаковке 50 50 50 20 20 Вес упаковки, кг 14 15 18 14 15 Габариты упаковки, см 47х23х23 47х26х23 57x32x25 43х23х25 44х28х30   Штангенциркуль нониусный тип ШЦ-II Штангенциркули типа ШЦ-2 так же, как и ШЦ-1, имеют губки для измерения внешних и внутренних размеров деталей, а так же линейку для определения глубины. Особенностью ШЦ-II является возможность разметки деталей с помощью устройства точной подачи рамки. Общие требования к штангенциркулям ШЦ-2 содержатся в ГОСТ 166-89. ШЦ2 внесены в Госреестр средств измерения за №41094-09, диапазон измерения варьируется от 0 до 500мм в зависимости от модели. При необходимости, на инструмент может быть выдано свидетельство о поверке. Основные технические характеристики ШЦ-II приведены в таблице: Параметры ШЦ-II 0-160 ШЦ-II 0-250 ШЦ-II 0-320 ШЦ-II 0-400 ШЦ-II 0-500 А, мм 60 60 60 100 100 В, мм 10 10 10 10 10 С, мм 10 10 10 12 12 H, мм 36,5 36,5 36,5 55 55 Диапазон измерений, мм 0-160 0-250 0-320 0-400 0-500 Значение отсчета по нониусу, мм 0,05/0,1 0. 05/0,02/0,1 0,05/0,1 0,05/0,1 0,05/0,1 Погрешность на максимальной длине, +- мм. 0,05 0,05 0,05 0,05 0,1 Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм 0,007 0,007 0,007 0,010 0,010 Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм 0,02 0,02 0,02 0,02 0,02 Расстояние между губками для измерения внутренних поверхностей, мм 10 +0,03 10 +0,03 10 +0,03 10 +0,03 10 +0,03 Погрешность при измерении глубины, мм 0,05 0,05 0,05 0,05 0,05   Штангенциркуль нониусный тип ШЦ-III ШЦ-3 — односторонний штангенциркуль с возможностью разметки деталей и определения внутренних и внешних размеров. Нониусный штангенциркуль ШЦ-3 соответствует требованиям ГОСТ 166-89 и внесен Госреестр средств измерения за №41094-09. Диапазон измерения от 0 до 2000мм в зависимости от модели. По запросу может быть выдано свидетельство о поверке. Основные технические характеристики ШЦ-3 приведены в таблице: Параметры ШЦ-III-250 ШЦ-III-400 ШЦ-III-500 ШЦ-III-630 ШЦ-III-800 ШЦ-III-1000 ШЦ-III-1600 ШЦ-III-2000 A мм. 60 100 100 100 100 100 125 150 B мм. 10 10 10 10 20 20 20 20 C мм. 10 12 12 12 18 18 18 20 Диапазон измерений, мм. 0-250 0-400 0-500 250-630 250-800 320-1000 500-1600 800-2000 Значение отсчета по нониусу, мм. 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 Погрешность, +_ мм. 0,04 0,04 0,05 0,05 0,06 0,07 0,1 0,1 Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм. 0,004 0,004 0,004 0,004 0,004 0,004 0,004 0,004 Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм. 0.02 0.02 0.02 0.02 0. 02 0.02 0.02 0.02 Расстояние между губками для измерения внутренних поверхностей, мм. 10 +0.02 10 +0,02 10 +0,02 10 +0,02 20 +0,03 20 +0,03 20 +0,03 20 +0,03 Кол-во шт. в упаковке 30 10 10 10 5 5 5 2 Вес упаковки, кг. 22 16 17 19 21 24 30 32 Габариты упаковки, см. 48х42х29 72х44х17 71х44х16 83х44х17 131х29х21 131х29х21 193х24х18 245х34х11245 х34х11   Штангенциркули электронные тип ШЦЦ-I Электронные штангенциркули используется для определения внешних, внутренних размеров, а так же глубины отверстий и уступов. Этот тип штангенциркулей снабжен цифровой шкалой отсчета, позволяющей быстро снимать показания, уменьшая вероятность субъективной ошибки. Шкала выполнена на основе жидкокристаллического индикатора. Кроме традиционного применения на производстве, электронные штангенциркули часто используются в метрологических службах и ОТК. ШЦЦ-1 соответствует требованиям ГОСТ 166-89 и внесен Госреестр средств измерения за №41093-09. Диапазон измерений инструмента от 0 до 300мм в зависимости от модели. При необходимости может быть выдано свидетельство о поверке. Основные характеристики электронных штангелей приведены в таблице: Параметры ШЦЦI-125 ШЦЦI-150 ШЦКI-150 ШЦЦI-200 ШЦЦI-250 ШЦЦI-300 A, мм 16,5 16,5 17,5 20 20,5 20,5 B, мм 40 40 40 50 60 60 C, мм 16 16 15,5 16 17 17 Диапазон измерений, мм 0-125 0-150 0-150 0-200 0-250 0-300 Значение отсчета, мм 0,01 0,01 0,01 0,01 0,01 0,01 Погрешность, +-мм 0,03 0,03 0,03 0,03 0,04 0,04 Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм 0,004 0,004 0,004 0,004 0,004 0,004 Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм 0,04 0,04 0,04 0,04 0,04 0,041 +0,02 Расстояние между губками для измерения внутренних поверхностей, мм 10 +0,02 10 +0,02 10 +0,02 10 +0,02 10 +0,03 10 +0,03 Погрешность при измерении глубины, мм 0,05 0,05 0,05 0,05 0,05 0,05 Кол-во шт. в упаковке 40 50 50 40 30 25 Вес упаковки, кг 14 18 18 17 18 17 Габариты упаковки, см 50x27x30 50x27x33 51x27x30 60x34x30 45x42x35 45x42x35   Штангенциркули с круговой шкалой тип ШЦК-I Штангенциркуль типа ШЦК-1 Снабжен стрелочной круговой шкалой для снятия показаний. Данный тип инструмента предназначен для измерения внешних, внутренних размеров, а так же глубины отверстия и уступов. Стрелочная шкала позволяет значительно уменьшить вероятность ошибки при снятии показаний. Основное применение — на производстве, при проведении токарно-фрезерных и слесарных работ, а так же в быту. Стрелочным штангенциркулям посвящен ГОСТ 166-89, номер инструмента в Госреестре средств измерений №41093-09. Погрешность измерений по основной шкале для штангенциркулей 1 класса точности составляет 0,004мм. При необходимости инструмент может быть поверен. Основные технические характеристики ШЦК-1 приведены в таблице: Параметры ШЦКI-150 0.01 ШЦКI-150 0.02 A, мм 17,5 17,5 B, мм 40 40 C, мм 15,5 15,5 Диапазон измерений, мм 0-150 0-150 Значение отсчета, мм 0,01 0,02 Погрешность, +-мм 0,03 0,03 Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм 0,004 0,004 Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм 0,04 0,04 Расстояние между губками для измерения внутренних поверхностей, мм 10 +0,02 10 +0,02 Погрешность при измерении глубины, мм 0,05 0,05 Кол-во шт в упаковке 50 50 Вес упаковки, кг 18 18   Штангенциркули можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.

Лидеры продаж ВИК Шаблон Красовского УШК-1 Эталоны чувствительности канавочные Магнитный прижим П-образный Фотоальбом дефектов основного металла Термометр testo 905-T2 ОПРОС: Какое оборудование кроме НК вас интересует:

Использование циркуля, штангенциркуля и делителя

Переносите размеры и сохраняйте пропорции с помощью этих простых инструментов

Боб Дункан

---

Эта статья впервые была опубликована в номере 57 журнала Woodcarving Illustrated.

---

Основные измерительные инструменты существуют на протяжении большей части документированной истории; масоны включают разделители в свой символ. Эти простые инструменты помогают резчикам создавать симметрию и переносить измерения с эталонной модели или модели из глины.

Если вы разделите их на простейшие формы, то делители, штангенциркуль и циркуль будут похожи — два куска материала, соединенные по оси поворота на одном конце.

Делители и суппорты

Разделители — самый простой из трех инструментов, поскольку они имеют две одинаковые прямые ножки, которые обычно заканчиваются точкой. Существует множество форм суппортов, но самые полезные суппорты для резчиков по дереву имеют две изогнутые ножки, которые сходятся вместе на конце.

Делители и штангенциркули удобны для измерения пропорций при резьбе.Художники говорят, что лицо имеет ширину около пяти глаз и расстояние между глазами составляет
ширины глаза. Хотя вы можете использовать линейку для измерения ширины ушка, быстрее, проще и точнее установить пару делителей или штангенциркулей на ширину ушка и использовать разделители для нанесения отметок.

Используйте разделители для переноса измерений с глиняных моделей, выкроек или учебных палочек на резьбу.

Вы также можете использовать разделители или штангенциркуль, чтобы помочь расположить элементы на грани.Например, после того, как вы вырежете радужную оболочку, поместите одну ножку разделителей во внешний угол глаза, а другую ножку разделителей на внутреннем крае радужной оболочки. Перенесите эту ширину на другой глаз, чтобы вторую радужку поместили в правильное положение.

Делители или штангенциркули также полезны для переноса размеров с глиняной модели на заготовку, особенно если вы делаете глиняную модель в натуральную величину. С помощью штангенциркуля или разделителя перенесите местоположения ориентиров с модели на резьбу.Некоторые типы штангенциркулей позволяют увеличивать пропорции при переносе измерений. Эти специализированные инструменты, называемые измерителями пропорций, позволяют вам сделать модель половинного размера и увеличить размеры, перенося их на резьбу.

Еще один отличный способ использования штангенциркуля — убедиться, что элементы с обеих сторон резьбы, такие как руки и ноги, имеют одинаковый размер. Для этого я предпочитаю суппорты, потому что изогнутые ножки легче подходят для элементов.

Штангенциркуль Simple Shopmade

Карвер, автор и инструктор Рик Дженсен создает свои собственные суппорты из деревянных палочек для перемешивания краски, которые хозяйственные магазины раздают, когда вы покупаете краску.Рик формирует нижнюю часть каждой палки в виде изящной кривой, которая заканчивается точкой. Он просверливает отверстие на другом конце, продевает через отверстие крепежный винт и фиксирует винт с помощью барашковой гайки. Хотя такой штангенциркуль, вероятно, не имеет точности до тысяч дюймов, его более чем достаточно для резьбы.

Компасы

Как и разделители, у циркуля две прямые ножки; однако в одной ноге находится карандаш или другой пишущий инструмент. Циркуль часто используется для рисования кругов, которые часто используются в геометрической резьбе и резьбе по чипам. Компас полезен для отметки обычных расстояний, например точек на геометрической резьбе по стружке. Я также использую циркуль, чтобы отметить глубину различных слоев рельефной резьбы.

Хотя вы можете купить штангенциркуль, делитель и циркуль с наконечниками из закаленной стали, вам действительно не нужна такая точность, когда дело касается резьбы. Функциональный компас можно забрать в магазине канцелярских товаров. Везде, где вы их найдете, эти недорогие измерительные инструменты станут полезным дополнением к вашему набору инструментов для резьбы.

---

Обсудите этот материал на форумах Woodcarving Illustrated.

Подробнее об инструментах для начинающих!

ручной инструмент | Типы и факты

Геологические и археологические аспекты

Самые старые известные инструменты датируются 3,3 миллиона лет назад; геологически это середина плиоценовой эпохи (примерно 5,3–2,6 млн лет назад). На смену плиоцену пришла эпоха плейстоцена (2. От 6 миллионов до 11700 лет назад), который закончился отступлением последних ледников, когда он был вытеснен эпохой голоцена (11700 лет назад по настоящее время). Плейстоцен и каменный век находятся в грубом соответствии, поскольку до первого использования металла около 5000 лет назад камень был основным материалом для изготовления инструментов и орудий.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишись сейчас

Сначала люди были случайными пользователями инструментов, они использовали для достижения цели удобные палки или камни, а затем выбрасывали их.Хотя люди, возможно, разделяли эту характеристику с некоторыми другими животными, их отличие от других животных могло начаться с преднамеренного создания инструментов в соответствии с планом и для определенной цели. Режущий инструмент был особенно ценен, потому что из всех хищных животных только люди не были вооружены рвущими когтями или клыками, достаточно длинными, чтобы проколоть и разорвать кожу: людям нужны острые инструменты, чтобы проникнуть сквозь кожу к мясу. Первыми орудиями стали естественно сломанные куски породы с острыми кромками, которые можно было разрезать; за ними следовали намеренно выбитые камни.Для археологов обнаружение примитивных, специально изготовленных режущих инструментов указывает и подтверждает раннее присутствие людей на этом месте. После того, как его поняли, огонь помог сформировать деревянные орудия до того, как для этой цели стали доступны соответствующие каменные орудия.

Огонь также был основой металлургии. Когда в исторические времена силы воды и ветра применялись для повседневных задач по измельчению зерна и поднятию воды, путь к индустриализации был открыт.

Идея связать историю человечества с материалом, из которого были изготовлены инструменты, восходит к 1836 году, когда перед датским археологом Кристианом Юргенсеном Томсеном встала задача выставить недокументированную коллекцию явно древних инструментов и орудий труда.Томсен использовал три категории материалов — камень, бронзу и железо — чтобы представить то, что, по его мнению, было упорядоченной последовательностью технологического развития. С тех пор эта идея была формализована в обозначении каменного века, бронзового века и железного века.

Система трех возрастов не применима к Америке, многим островам Тихого океана или Австралии, местам, в которых не существовало бронзового века до того, как европейские исследователи познакомили коренных жителей с продуктами железного века. Каменный век все еще вполне реален в некоторых отдаленных регионах Австралии и Южной Америки, и он существовал в Новом Свете во время первого визита Колумба.Несмотря на эти оговорки, последовательность Камень – Бронза – Железо представляет ценность как концепция в ранней истории инструментов.

Каменный век был очень продолжительным, занимая практически всю эпоху плейстоцена. Медь и бронза появились более 5000 лет назад; железо последовало в следующем тысячелетии или около того, и, поскольку эпоха включает настоящее.

Очевидно резкий переход от камня к бронзе имеет тенденцию маскировать критическое открытие самородных металлов и их утилитарное использование и не указывает на важные открытия плавления и литья. Из бронзы можно сделать вывод о решающем открытии плавки, процесса, с помощью которого большинство обычных металлов может быть извлечено из их руд. Плавленая медь обязательно предшествовала бронзе, смеси меди и олова, первому сплаву. Железо появилось позже, когда техника, опыт и оборудование смогли обеспечить более высокие температуры и справиться с проблемами, связанными с его использованием.

Разметчик

Разметчик предназначен для обслуживания авиамехаников. точно так же карандаш или ручка служат писателю.В целом, он используется для разметки или разметки линий на металлических поверхностях. Разметчик изготовлен из инструментальной стали длиной от 4 до 12 дюймов, и имеет два остроконечных конца. Один конец загнут на угол 90 ° для доступа и маркировки сквозных отверстий. [Рисунок 9-33]

Перед использованием скрайбера всегда проверяйте точки для Острота. Убедитесь, что линейка прилегает к металлу. и в положении для разметки. Слегка наклоните резчик внутрь направление, в котором он будет двигаться, удерживая это как карандаш.Держите точку разметки близко к направляющая кромка линейки. Нарисованная линия должен быть достаточно тяжелым, чтобы быть видимым, но не глубже чем необходимо для выполнения своей цели.

Делители и циркуль

Делители и циркуль имеют две соединенные ножки вверху стержнем. Они используются для начертания кружков и дуг, а также для переноса измерений с Правило к работе.

Циркуль с одной ножкой, сужающейся к игле точка; в другую ногу вставлен карандаш или грифель.Обе ножки разделителей сужаются к остриям иглы.

При использовании циркуля или делителя следующие Предлагаются процедуры:

• Осмотрите концы, чтобы убедиться, что они острые.
• Чтобы установить делители или циркуль, держите их острие одной ноги в градуировке на правило. Поверните регулировочную гайку большим пальцем и указательный палец; отрегулируйте делители или циркуль, пока острие другой ноги опирается на градуировку правила, дающего требуемое измерение.
• Чтобы нарисовать дугу или круг карандашом компасы или делители, держите насадку для большого пальца сверху большим и указательным пальцами. С давление на обе ноги, поверните компас по часовой стрелке и проведите нужную дугу или круг.
• Склонность ног к скольжению предотвращается наклоняя циркуль или делители в направлении в котором они вращаются. В работе над металлы, разделители используются только для разметки дуг или круги, которые позже будут удалены путем разрезания.Все остальные дуги или окружности нарисованы карандашом. компасы, чтобы не поцарапать материал.
• На бумажных макетах используются циркуль. для описания дуг и окружностей. Делители должны использоваться для передачи критических измерений, потому что они более точны, чем циркуль-карандаш.

Суппорт

Штангенциркули используются для измерения диаметров и расстояний. или для сравнения расстояний и размеров. Три распространенные типы суппортов бывают внутри, снаружи и суппорты гермафродита, такие как суппорты зубчатого инструмента. [Рисунок 9-34]

Наружные штангенциркули используются для наружных измерений. размеры например, диаметр куска круглый инвентарь. Внутренние суппорты имеют изогнутые наружу ножки для измерения внутренних диаметров, например диаметров отверстия, расстояние между двумя поверхностями, ширина слоты и другие подобные работы. Штангенциркуль-гермафродит обычно используется в качестве разметочного калибра при макетных работах. Его не следует использовать для точных измерений.

Штангенциркуль для микрометра

Существует четыре типа штангенциркуля микрометра, каждый предназначен для специального использования: внешний микрометр, внутри микрометр, микрометр глубины и микрометр резьбы.

Микрометры доступны в различных размерах, либо От 0 до 1/2 дюйма, от 0 до 1 дюйма, от 1 до 2 дюймов, от 2 до 3 дюймов, от 3 до 4 дюймов, от 4 до 5 дюймов или от 5 до 6 дюймов. В добавок к микрометр с нанесенными на него измерительными отметками, микрометры с электронной цифровой жидкостью показания кристального дисплея (LCD) также являются общими использовать.

AMT будет чаще использовать внешний микрометр чем любой другой тип. Его можно использовать для измерения внешние размеры валов, толщина листового металла шток, диаметр сверл и для многих других применений. [Рисунок 9-35]

Наименьшее измерение, которое может быть выполнено использование стальной линейки составляет одну шестьдесят четверть дюйма в обыкновенные дроби и одна сотая дюйма в десятичных дробях.Чтобы измерить более внимательно, чем это (в тысячных и десятитысячных дюйма), микрометр. Если измерение дано в общем фракция измеряется микрометром, фракция должен быть преобразован в его десятичный эквивалент.

Все четыре типа микрометров считываются в одном путь. Метод снятия показаний внешнего микрометра: обсуждается далее в этой главе.

определение, этимология и использование, примеры и родственные слова

Я бросил штангенциркуль, заплатил фотографу и вышел через магазин на улицу.

«Карнаки, искатель призраков» Уильяма Хоупа Ходжсона

Двое из них несли суппорты и шли впереди.

«Молодой оператор беспроводной связи — как пожарный патруль» Льюиса Э. Тайсса

Установите суппорты на необходимый диаметр цилиндра.

«Курс токарной обработки дерева» Арчи С. Милтона и Отто К. Уолерса

Пара обычных, слегка измененных суппортов с шестерней делает пару суппортов для измерения длины настолько хорошей, насколько это возможно.

«Watch and Clock Escapements» от Anonymous

Ножные и электроприводные токарные станки, сверлильные станки, спиральные станки, циркулярные и ленточные пилы, навесное оборудование для пил, патроны, оправки, спиральные сверла, собачки, суппорты и т. Д.

«Scientific American, том 40, № 13, 29 марта 1879 г.», издательство Different

Придется поработать штангенциркулем день или два.

«Мальчик с лесниками США» Фрэнсиса Ролт-Уиллера

Ножные и электроприводные токарные станки, сверлильные станки, спиральные станки, циркулярные и ленточные пилы, насадки для пил, патроны, оправки, спиральные сверла, собачки, суппорты и т.

«Scientific American, Volume XLIII., No. 25, 18 декабря 1880 г.» от Different

Они стали твердыми как суппорты.

«Ветер дует» Брайана Освальда Донн-Бирна

Штангенциркуль: анальные щипцы у Dermaptera.

«Объяснение терминов, используемых в энтомологии» Джона. Б. Смит

Мальчик, скажи старину Пьеру, капитан Джек застрял на острове Калипер.

«Двое в пути» Хульберта Футнера

***

Закройте зажимы и убедитесь, что прибор показывает «0» или установите его на ноль, используя кнопку нуля на цифровом измерителе или установите циферблат на ноль на измерителе.

Убедитесь, что штангенциркуль показывает ноль, затем откройте штангенциркуль до тех пор, пока стержень глубины не коснется дна отверстия.

Штангенциркуль — это штангенциркуль второго поколения.

Хотя он существует уже давно, штангенциркуль по-прежнему является чрезвычайно универсальным и полезным инструментом для выполнения ряда измерений расстояний (как OD, так и ID).

В дополнение к новому названию продукт теперь также доступен в суппортах с размером 28 и 36 точек.

Поэтому коробки с одинаковым суппортом весят меньше.

Тормозные суппорты Ford F150 Baer 2012 года выпуска.

В новой технологии используется проверенная электроника, кабели и диагностическое программное обеспечение GEN 3, а также добавлена ​​новая технология оптических датчиков для отслеживания хода толкателя воздушного диска и перемещения рычага суппорта.

Алюминиевый суппорт Chevy C10 Buildup Baer 1973 года выпуска.

В дополнение к новому названию продукт теперь также доступен в суппортах с размером 28 и 36 точек.

Компания представила цифровой штангенциркуль со степенью защиты IP-66 для использования в суровых условиях, когда в производственном процессе преобладают охлаждающие жидкости и влага.

Суппорт защищен от охлаждающей жидкости, пыли, стружки и воды на глубину до 3 футов.

Как кромочные, так и ремешковые протекторы ANGLEGUARD ™ полностью пригодны для вторичной переработки, поставляются предварительно нарезанными и имеют различную общую длину для транспортировки стандартных салазок или размеров упаковки, и доступны в трех вариантах прочности (0,120 дюйма, 160 дюймов и 225 дюймов).

В этой технической статье о шасси CIRCLE TRACK приводится руководство по ремонту тормозных суппортов, чтобы показать, как восстановление ваших суппортов хотя бы раз в сезон повысит производительность и долговечность.

Начните с того, что снимите с автомобиля все четыре суппорта и стряхните с них всю грязь или сажу.

***

Все эти стропы были протестированы с помощью Uni Knot. Диаметр поводка Cabelas Seaguar и поводка Pline CFX не рекламировался производителем и измерялся штангенциркулем.

Сравнение измеренного предела прочности на разрыв из фторуглеродов с заявлениями производителя

Штангенциркуль делителя измеряет и отмечает диаметр D большего отверстия на планшете, вставляя наконечник в один конец B, а другой рисуя дугу (красный на рисунке 1).Затем штангенциркулем измеряют D ’меньшего отверстия. Вставив наконечник там, где красная дуга пересекает базовую линию, обводится вторая (фиолетовая) дуга.

Римский додекаэдр как диоптрон: анализ свободно доступных данных

Рис. 1 Мы можем использовать «цирк» для измерения базовой линии B и штангенциркуль для отверстий.

Римский додекаэдр как диоптрон: анализ свободно доступных данных

Штангенциркуль делителя отмечает диаметр D большего отверстия, вставляя наконечник в один конец B, а другой рисуя дугу (красная).

Римский додекаэдр как диоптрон: анализ свободно доступных данных

Затем штангенциркулем измеряют D ’меньшего отверстия.

Римский додекаэдр как диоптрон: анализ свободно доступных данных

***

Гильдия Св. Томаса — средневековая обработка дерева, мебель и другие ремесла: Средневековый ящик для инструментов: циркуль, штангенциркуль и делитель

« Бог взял золотой компас, описывающий вселенную ».Хотя эта цитата восходит к 1667 году, изображение, очень хорошо подходящее для этой цитаты, относится к средневековью. Компас используют архитекторы, каменщики, мореплаватели и представители ряда деревообрабатывающих предприятий. Компас считается важным для средневекового столяра. часто изображается на знаках гильдии вместе с квадратом, топором и самолет. Циркуль еще называют делителем.

Бог как архитектор вселенной. Библейская мораль, Codex Vindobonensis 2554 (французский язык, около 1250 г.), в Österreichische Nationalbibliothek, Вена, Австрия.Компас имеет тонкую руку, прикрепленную к правой ноге и скользящую по левой ноге, обеспечивая большую устойчивость.

Монах на работе столяром. Сторона хора из монастыря в Пельде, Германия, датированная примерно 1280 годом. В настоящее время находится в Национальном музее Нидерландов в Ганновере, Германия. Вы можете увидеть набор изображенных инструментов для деревообработки, включая компас со скользящим рычагом. Другие инструменты — угольник, долота и долота, молоток, рубанок и верстак. Изображение с www.damals.de.

Плотников осматривает гроссмейстер ордена Святого Иоанна на Родосе. Миниатюрная деталь от MS Lat. 6067 Гийома Каурсена, 1480. Национальная библиотека, Париж. На земле есть несколько инструментов, включая циркуль, долото, угольник и молоток.

Печать 15 века гильдии плотников Санкт-Трюйдена, Бельгия.

Циркули для бондаря большие и сделаны из двух деревянных ножек с железными штифтами, в то время как циркули для столяров, как правило, меньше и полностью сделаны из металла (железа и / или латуни).Ножки циркуля жестко закреплены на заклепках. Циркуль используется для того, чтобы выцарапать круглые формы на дереве (например, готические арки), а также для передачи точных размеров или разделения длины на равные части. Размеры (выкопанных) металлических циркулей находятся в диапазоне 9-18 см (Бойманс ван Бёнинген и «Металлоконструкции в средневековой Британии — археологическое исследование И.А.Гудолла, ISBN 978-1-907975-455).

Железный компас, датируемый примерно 1450 годом.

Три средневековых компаса из латуни и железа из коллекции музея Бойманса ван Бёнингена, Роттердам, Нидерланды. Слева: № компаса. F 6454 (KN&V) от 1400-1500 гг. Размер 13,1 х 3,4 х 0,8 см. В центре: № компаса. F 6449 (KN&V) датируется 1500-1600 гг. Размер 17,6 х 1,5 см. Справа: № компаса. F 6455 (KN&V) от 1400-1500 гг. Размер 9,5 см.

Компасы гильдии Томас — антикварные, купленные в магазинах коллекционеров инструментов.

Два наших железных компаса. У одного есть поддерживающая рука.

Суппорты

Штангенциркуль — это особая форма компаса, которая существует в двух версиях: внутренний и внешний.Они используются для измерения точного размера формы, помещая ее между ног. Наружные штангенциркули измеряют внешний диаметр предмета (например, толщину стержня), а внутренний штангенциркуль используется для измерения диаметра предмета (например, внутренней части чашки). Штангенциркуль — незаменимый инструмент для токаря, который постоянно используется для измерения точеного изделия в процессе работы. Я не видел много изображений средневековых суппортов, однако на римском мраморном рельефе видны и неполный токарный станок, и суппорты.На иллюстрации к книге раннего Возрождения изображено много разных циркулей и штангенциркуля.

Мраморный барельеф столярной мастерской, первоначально из алтаря, возможно, посвященного Минерве. Инструменты слева направо: рамная пила, столярный угольник, штангенциркуль, ножовка. Токарный станок может быть изображен на подставке в центре слева от рельефа, а также перед сидящей фигурой справа. Л. 1,38 м, В 58 см. Капитолийский музей (Монтемартини) Рим. конец первого века. Изображение из книги Р.А. Деревообработка Р.Б. Ульрих, ISBN 978-0-300-10341-0.

Среди всех инструментов показано как минимум четыре циркуля и один или два штангенциркуля. Заглавная иллюстрация книги Вальтера Х. Ривиуса «Der fuernehbsten notwendigsten der ganzen Archtectur angehorichen Mathematischen und Mechanischen kunst eygentlicher bericht», Нюрнберг, Германия, 1547.

В Thomasguild мы используем несколько старинных суппортов, как внутри, так и снаружи, в основном для токарных работ на полюсных станках. Все суппорты у нас железные.

Два внешних суппорта. Тот, что справа, похож на тот, что изображен на римском мраморе.
Тот, что слева, как тот, что изображал Ривий в 1547 году. Внутренний и внешний суппорт.

MGP Крышки суппортов Jeep Compass (красные)

Комплект из 4 крышек суппортов, спереди и сзади с гравировкой. Изготовленные на заказ крышки суппортов от MGP. Обновите внешний вид ваших суппортов, снизьте их рабочую температуру и уменьшите количество тормозной пыли на ваших колесах с помощью этих крышек суппортов.Эти качественные алюминиевые кожухи для аэрокосмической промышленности являются разумной альтернативой покраске ваших суппортов, и их можно настроить по вашему выбору цвета, гравировки и даже цвета болта. Все включено для легкой установки.

Характеристики:

• Делает обычные тормозные суппорты великолепным
• Защищает колеса от тормозной пыли
• Снижает рабочую температуру суппорта
• Снижает рабочую температуру суппорта
• Меньше времени и усилий, чем окраска с лучшими результатами
• Изготовлен из аэрокосмического алюминия 6061-T6
• Гидравлически сформированный, чтобы соответствовать каждому индивидуальному заказу с вашим выбором цвета, гравировки и цвета болта
• Поставляется со всем необходимым для легкой установки
• Поддерживается 3-летней гарантией от дефектов производителя
• С гордостью сделано в США

Сегодняшний Оригинальное оборудование и вторичный рынок Колеса большого диаметра с тонкими спицами выглядят великолепно, но они обнажают многие механические детали за колесами, которые часто выглядят не так хорошо, особенно тормозные суппорты. Вы можете покрасить штангенциркуль, но это займет много времени и усилий, чтобы сделать эту работу самостоятельно, или много денег, чтобы заплатить кому-то, кто покрасит их для вас.

Кроме того, при покраске следует учитывать не только первоначальную окраску. Краска часто отслаивается, даже если поверхности тщательно очищены, и даже самая лучшая покраска, вероятно, не будет выглядеть хорошо более года. И никакая покраска ничего не изменит с формой суппортов, что часто не так привлекательно.

Решением дилеммы внешнего вида тормозного суппорта являются крышки суппортов MGP. Крышки суппортов сделают эти ржавые непривлекательные суппорты исключительными и многое другое. Крышки суппортов MGP вырезаны лазером из прочного аэрокосмического алюминия 6061-T6, гидравлически сформированы для соответствия каждому конкретному суппорту и имеют порошковое покрытие для долговечного внешнего вида. Эти крышки суппортов сделают любой тормозной суппорт лучше сейчас и на долгие годы.

Крышки суппортов MGP можно настроить с нанесением логотипа по вашему выбору с использованием запатентованной высокоскоростной гравировки с ЧПУ. Они также доступны с вашим выбором отделки, поэтому вы можете выбрать цвет, который будет соответствовать или контрастировать с вашими колесами или краской.

Кстати о колесах, с крышками суппортов MGP ваши колеса будут намного чище, поскольку они помогают уменьшить количество тормозной пыли. Вы также получите пониженную температуру суппорта с крышками суппорта MGP. При проверке с помощью пистолета с инфракрасным термометром было обнаружено, что тормозные суппорты с крышкой суппорта были на 30–50ºF холоднее, чем тормозные суппорты без крышек суппортов.

Крышки суппортов MGP действуют как теплоотвод, отводя тепло от тормозных суппортов, продлевая срок службы компонентов тормозной системы и снижая вероятность выгорания тормозов.

Все необходимое для простой установки входит в комплект ваших крышек суппортов MGP, включая подробные инструкции. Зажимы используются для крепления крышек суппортов к суппортам, а перемычки, к которым прикрепляются зажимы, привариваются к крышкам с помощью сварки методом TIG для обеспечения прочности.

Крышки суппортов MGP не будут мешать работе тормозной системы, их легко снимать и устанавливать, когда требуется обслуживание тормозов.

MGP дает гарантию на эти крышки суппортов на отсутствие дефектов производителя в течение 3 лет с даты покупки.Крышки суппортов MGP производятся в США.

Замена тормозного суппорта Jeep Compass | Стоимость и услуги

Диапазон для всех автомобилей

$ 328,17 Диапазон для всех автомобилей 486,08 долл. США

Этот диапазон охватывает среднюю замену тормозного суппорта. Сообщите нам свой автомобиль, чтобы получить гарантированную цену на замену тормозного суппорта от RepairSmith.

В наш ремонт входит:

Сертифицированный механик •
12 месяцев | Гарантия на 12000 миль

Легкое онлайн-бронирование • 7 дней в неделю

Симптомы выхода из строя тормозного суппорта

Тянет влево, влево (или вправо)

Нет, ты не сойдешь с ума. Когда вы тормозите, ваша машина может тянуть в одном направлении, и это не ваш мозг обманывает вас. Это один из ваших суппортов, не явившихся на службу, и вывести из строя всю систему.

Педаль мягкого тормоза

Вы должны хорошо знать свою педаль тормоза. Он может спасти вам жизнь, поэтому убедитесь, что это один из ваших ближайших друзей. А когда начинает смешно себя вести? Относитесь к нему, как к любому другому другу, и посмотрите, что не так.Если он кажется слишком мягким под ногой, у вас может быть проблема с суппортом.

Утечка жидкости

Ах, всеобщий любимый автомобильный вопрос, когда тротуар на подъездной дорожке выглядит как ваш спальный мешок после вашей первой ночи в летнем лагере. Утечки могут быть разными, включая неисправный тормозной суппорт, из которого капает тормозная жидкость.

Неравномерный износ тормозов

Не приятно играть в фаворитов с детьми или с тормозами.
