Как правильно снимать показания счетчиков электроэнергии?
Потребляемая электроэнергия измеряется в киловатт-часах. Показания счетчика нужны вашему ЖКУ, чтобы рассчитать, сколько кВт-часов вы потратили за месяц по сравнению с предыдущим. Потом эта цифра умножается на средний тариф за 1 кВт-ч, установленный Минэнерго, и из нее вырастает сумма вашей оплаты за свет. Расскажем, как снять показания счетчика электроэнергии.
Дисковый счетчик
Такие стоят в многоквартирных домах с советских лет — простые однофазные устройства, которые отщелкивают киловатт-часы при помощи оборотов диска. И в вашем доме, скорее всего, такой был, если у вас не новостройка. Как правильно снимать показания счетчиков электроэнергии?
На таких счетчиках показаниями являются все цифры, кроме последней. Она даже отделена от других запятой. Как мы видим, этот счетчик «накрутил» 8257,8 кВт-ч. Отнимаете от этой цифры показания в прошлом месяце и отправляете разницу в ЕИРЦ или ЖКУ.
Округление тут работает в меньшую сторону. И это справедливо: кому надо платить больше?

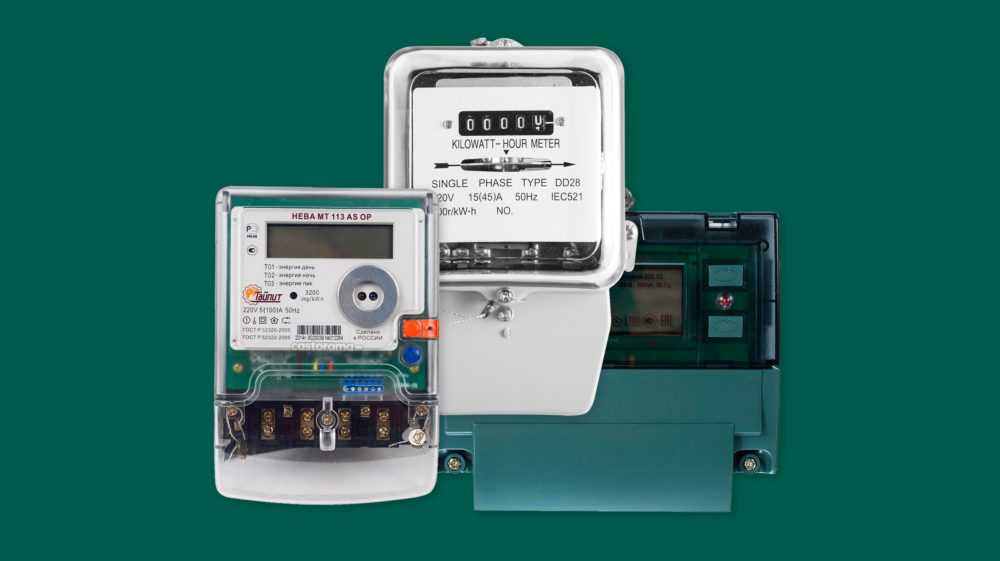

Современные приборы: механические и электронные
В свежевыстроенных домах, как правило, стоят счетчики нового образца. Они могут быть механическими либо электронными. В первом случае цифры крутятся, как на советском дисковом счетчике, во втором — показания выводятся на цифровое табло.
Вне зависимости от способа вывода, принцип тут тот же: показания — это все значимые цифры, кроме последней. На первом устройстве, таким образом, «накручен» всего 1 кВт. На втором приборе Меркурий — ровно 121. Как видите, смотреть показания электронного счетчика электроэнергии гораздо проще.
Прибор учета «день-ночь»
Некоторые приборы учета могут считать показания за разное время суток. Дневной период потребления считается от 7-00 и до 23-00. Все остальное время свет поставляется по ночному тарифу. Если ваше ЖКУ использует двухтарифную систему учета, то пассивное потребление электричества приборами в ночное время обойдется вам на 50% дешевле дневного.
Но для этого нужен многотарифный прибор учета — их выпускают компании Энергомера, Микрон и другие. Как снять показания с двухтарифного счетчика электроэнергии?
Как правило, на многотарифном приборе учета (а тарифов может быть до четырех), есть кнопка переключения между тарифами. Нажимая на нее, выбирайте на электронном табло тарифы (помеченные, к примеру, как Т1, Т2 и так далее). Показатели на дисплее будут меняться. Переписывайте их по тому же принципу: только целая часть числа, до запятой. На приборе выше показатели за «день» (Т1): он накрутил 31 кВт.
Собственно, можно вообще ничего не нажимать. На большинстве счетчиков показания чередуются: то есть сначала он вам показывает значение Т1, через несколько секунд Т2 и так далее. Достаточно просто взять блокнот и переписать новые данные, а потом отминусовать от них старые.
Аналогичным образом можно снимать показания с трехтарифного счетчика электроэнергии, и с любого многотарифного прибора.
А вот еще о ЖКХ и электричестве:
- 5 услуг, которые мы не решаемся отключить и покорно платим
- Как сократить коммунальные платежи: экономим деньги и время
Фото: компании-производители, Avito
Показания счетчика за электроэнергию — как снять и передать, инструкция
org/BreadcrumbList»>05 февраля, 2022, 06:00 Распечатать
Для этого необходимо знать тип установленного счетчика и сделать несколько простых шагов.
- ЗЕРКАЛО НЕДЕЛИ, УКРАИНА
Архив номеров
|
Последние статьи
<
>
Гражданские в плену как беззащитные котята.
Им труднее выжить…
Нужен механизм освобождения гражданских заложниковАвторОльга Волынская Статья 05 марта 17:00
«Война еще больше нас объединила» Актерская пара Ращуков — о борьбе, чувствах и планах после победы
Оценка недвижимости для налогообложения проводится на основании еще довоенных цен? Сегодня справки об оценке недвижимости не отражают реальной рыночной стоимости Опрос читателей
Лечат и заботятся или калечат? Почему детдома должны отмереть как атавизм
АвторАлла Котляр Статья 04 марта 17:00
Война — это трагедия, но военная экономика — это возможность Ароматы будущего роста Опрос читателей
АвторИван Верстюк Статья 04 марта 13:04
Глобальный Юг» и «мировое большинство» — это «не-Запад» или «не-Россия»? Об ошибочных оценках и неверных теориях
АвторСергей Корсунский Статья 04 марта 08:43
Им труднее выжить…
Нужен механизм освобождения гражданских заложников- Вам также будет интересно
>
С 8 марта: красивые поздравления в стихах 04:30
Важно знать: как продлить срок действия загранпаспорта во время войны 04:00
На Осокорках в Киеве будут раздаваться выстрелы: жителей просят не выходить из дома 06.
03 20:05СБУ разоблачила межрегиональную сеть казино, которая финансировала оккупационную «власть» Херсона Фото 06.03 17:34
День Независимости вошел в тройку любимых праздников украинцев вместо Нового года Инфографика 06.03 17:29
У Британії померла 14-річна українка. Причини смерті з’ясовуються 06.
Дело украинского военного Сергея Панасюка передали в ГБР. Воин погиб на границе с Беларусью 06.03 16:12
Депутаты ВР предлагают изымать авто у пьяных водителей на нужды ВСУ 06.03 16:04
СБУ задержала экс-боевика «ДНР», воевавшего против ВСУ в районе Донецкого аэропорта 06.
03 15:48«Армия восстановления» Украины держится на патриотизме безработных 06.03 15:07
СБУ провела обыски в «Укрнафте» и «Укртатнафте» 06.03 14:11
Украинцы хотят оставить выходной 8 марта, депутаты нашли компромисс 06.03 11:57
03 20:05
03 15:48Последние новости
- С тех пор как Twitter купил Илон Маск, соцсеть практически не борется с российской пропагандой – BBC 06:19
- Всеобщая мобилизация: могут ли отказать в консульских услугах из-за новых правил воинского учета 06:00
- Расстрел пленника на камеру: после идентификации мужчине хотят присвоить звание Героя Украины посмертно 05:54
- США и союзники нарабатывают санкции против алмазной индустрии России – Госдеп 05:43
- Средство давления на Россию: почему США не говорят открыто, помогут ли Украине отвоевать Крым – The Hill 05:00
Все новости
Добро пожаловать! Регистрация Восстановление пароля Авторизуйтесь, чтобы иметь возможность комментировать материалы Зарегистрируйтесь, чтобы иметь возможность комментировать материалы Введите адрес электронной почты, на который была произведена регистрация и на него будет выслан пароль
Забыли пароль? Войти
Пароль может содержать большие и маленькие буквы латинского алфавита, а также цифры Введенный e-mail содержит ошибки
Зарегистрироваться
Имя и фамилия должны состоять из букв латинского алфавита или кирилицы Введенный e-mail содержит ошибки Данный e-mail уже существует У поля Имя и фамилия нет ошибок У поля E-mail нет ошибок
Напомнить пароль
Введенный e-mail содержит ошибки
Нет учетной записи? Зарегистрируйтесь! Уже зарегистрированы? Войдите! Нет учетной записи? Зарегистрируйтесь!
Как подключить электросчетчик
К
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 06.06.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
пклин / Getty ImagesОбзор проекта
Домовладелец очень редко работает с электросчетчиком, который контролирует текущее потребление в доме. Это устройство, которое обеспечивает точку подключения, где электроэнергия проходит через стену дома к главному щиту обслуживания, официально принадлежит энергетической компании, а не домовладельцу.
Поэтому любые проводные соединения должны выполняться профессиональным электриком или техническим специалистом энергетической компании.
Фактически домовладельцам могут запретить работать у электросчетчика в любом случае. Но все же может быть полезно понять принцип работы электросчетчика и особенности его подключения.
Устройство электрического счетчика
Внутри стандартной коробки бытового электросчетчика находится центральная нейтральная шина с наконечниками для подключения проводов на каждой и две горячие шины, каждая с наконечниками для подключения проводов на каждом конце. Также имеется соединительный наконечник для заземляющего провода, который присоединяется к центральной нейтральной шине. Ни один из этих наконечников для подключения проводов не виден, если сам механизм счетчика не удален из коробки.
Фактические проводные соединения довольно легко понять. Три многожильных провода большого сечения (два горячих и один нейтральный) входят в коробку счетчика от погодной головки на металлической мачте (или от подземной коммуникации) и присоединяются к соответствующим линейным клеммам на горячей и нулевой шинах в счетчике.
коробка.
Эти фидерные провода известны как провода линии , а сторона линии счетчика представляет собой верхнюю часть. Провода нагрузки , идущие к панели внутреннего автоматического выключателя, подключаются к остальным клеммам нагрузки на шинах в нижней части основания счетчика. А заземляющий провод, идущий к заземляющему стержню, соединяется с заземляющим наконечником внутри коробки счетчика. Чаще всего заземляющий провод подключается не к основанию счетчика, а к щиту главного выключателя.
Процесс, с помощью которого электрик или коммунальный техник подключает электросчетчик, включает в себя в общей сложности семь простых проводных соединений: три линейных соединения, три соединения нагрузки и соединение заземления.
Оборудование/инструменты
- Инструмент для зачистки проводов
- Отвертки
- Ручка или карандаш
Материалы
- Лист бумаги или блокнот
Подсоедините горячие провода линии
Когда коммунальная компания подключает счетчик, техник опускает служебные провода с подвесной мачты или в коробку счетчика через подземный ввод.
Когда коробка счетчика открыта и сервисные провода отключены, техник зачистит два провода под напряжением (или прикрепит хомуты, которые позволяют прикрепить провода болтами), а затем прикрепит их к назначенным клеммам на шинах под напряжением. Затем они затянут винты и потянут провода, чтобы убедиться, что соединения плотные.В некоторых системах провода горячей подачи представляют собой два черных провода, а в других системах будут черный и красный провода.
Ель / Тимоти ТилеПодсоедините горячие провода нагрузки
Сторона нагрузки электросчетчика, которая передает питание на главный сервисный щит, может быть подключена либо непосредственно к щиту, либо к промежуточному разъединителю. Для этого концы двух горячих проводов нагрузки зачищаются и подключаются к двум нижним клеммам нагрузки на горячих шинах счетчика. Опять же, техник затянет винты и потянет за провода, чтобы убедиться в надежности соединений.
Ель / Тимоти ТилеПодсоедините провод заземления
Наряду с горячим и нулевым проводом в систему входит отдельный заземляющий провод, идущий от коробки счетчика к заглубленному в землю стержню заземления.
Провод заземления подключается к клемме заземления в центре счетчика, которая соединена с нулевой шиной. Другой конец заземляющего провода присоединяется к заземляющему стержню через фитинг, известный как заземляющий наконечник . Чтобы эффективно защитить этот заземляющий провод, техник может пропустить заземляющий провод через полый металлический трубопровод к заземляющему стержню, закопанному в землю. Без этой защиты провод заземления может быть поврежден газонокосилкой или триммером для сорняков.
Ель / Тимоти ТилеПодсоедините нейтральные провода
Последним шагом является подключение нейтральной линии и проводов нагрузки, которые обычно помечаются белой лентой, чтобы идентифицировать их как нейтральные. Техник зачищает и прикрепляет эти нейтральные провода к верхней и нижней клеммам на нейтральной шине в центре коробки счетчика. Плотно затянув винты отверткой, техник дергает за провода, чтобы убедиться, что они надежно закреплены.
Теперь техник прикрепляет механизм счетчика, закрывает и блокирует счетчик, а затем включает питание сервисных проводов и проверяет правильность работы счетчика.
Ель / Тимоти Тиле
Когда коробка счетчика открыта и сервисные провода отключены, техник зачистит два провода под напряжением (или прикрепит хомуты, которые позволяют прикрепить провода болтами), а затем прикрепит их к назначенным клеммам на шинах под напряжением. Затем они затянут винты и потянут провода, чтобы убедиться, что соединения плотные.
Провод заземления подключается к клемме заземления в центре счетчика, которая соединена с нулевой шиной. Другой конец заземляющего провода присоединяется к заземляющему стержню через фитинг, известный как заземляющий наконечник .
Как электросчетчик контролирует энергопотребление
Роберт Ллевеллин / Getty ImagesЭлектрический счетчик существует для того, чтобы энергетическая компания могла контролировать текущее потребление и выставлять вам соответствующие счета. Электрический счетчик обычно представляет собой прозрачное измерительное устройство в стеклянном корпусе, напоминающее большой каменный кувшин. В стеклянном куполе находятся измерительные устройства, которые включают в себя циферблаты и колеса на измерителях более старых моделей или цифровой дисплей на более новых моделях. Счетчик не только измеряет мощность, но и дает возможность коммунальной компании отключить электричество от вашего дома.
Обычно есть пять циферблатов для измерения киловатт и большое вращающееся колесо, которое находится под ними.
Этот тип счетчика может считываться владельцем собственности, который сообщает результаты. Или коммунальная компания прочитает его для вас, иногда за дополнительную плату. Новые электрические счетчики являются цифровыми и фактически считываются из офиса коммунальной компании. Сигнал, идентифицирующий ваш конкретный счетчик, отправляется по служебным проводам от электросчетчика в коммунальную компанию.
Электрические счетчики считывают потребляемую мощность в киловатт-часах. Проще говоря, 1 киловатт-час = 1000 ватт-часов. Счетчик считывает полную потребляемую мощность (в ваттах) всех приборов, осветительных приборов и подключаемых устройств в доме.
Считывание показаний счетчика
Если этого требует ваша коммунальная система, раз в месяц вы будете «считывать показания счетчика». То, как вы это сделаете, будет зависеть от того, какой у вас старый аналоговый счетчик или более новый цифровой.
На аналоговом счетчике вы запишите показания на пяти циферблатах слева направо и скопируете эти показания в отчет для энергетической компании.
Как правило, указатели на циферблате находятся между цифрами, и вы сообщаете меньшую из двух цифр. Если указатель циферблата находится точно на цифре, проверьте циферблат сразу справа.
Если он еще не прошел 0, вы будете читать использовать меньшее число для чтения предыдущего циферблата. (У вашей коммунальной компании будут точные инструкции о том, как считывать показания счетчика; в некоторых случаях вам может потребоваться просто скопировать внешний вид циферблатов, например, нарисовать циферблат.)
С цифровым счетчиком считывание показаний счетчика — это просто запись числового значения, отображаемого на цифровом показании.
Как снять показания счетчика электроэнергии
Счетчик SRP в вашем доме отслеживает ежедневное потребление энергии независимо от того, установлен ли у вас традиционный или интеллектуальный счетчик. Ознакомьтесь с советами по считыванию показаний счетчиков каждого типа в зависимости от вашего тарифного плана.
На этой странице:
Что измеряет счетчик
Ваш счетчик отслеживает, сколько энергии вы используете в течение определенного времени в киловатт-часах (кВтч).
Проще говоря, 1 киловатт-час = 1000 ватт-часов.
В зависимости от вашего плана цена на электроэнергию может колебаться в зависимости от спроса – средней скорости, с которой ваш дом потребляет электроэнергию в течение определенного времени.
Вы можете ежедневно проверять потребление энергии и просматривать историю потребления через SRP MyAccount™.
Стандартные счетчики, используемые для базовых тарифных планов
Стандартный счетчик — это устройство, похожее на часы, которое регистрирует количество потребляемой электроэнергии. Он показывает потребление электроэнергии в вашем доме в кВтч. Некоторые из них механические, а другие имеют ЖК-дисплеи.
Изучите стандартные модели счетчиков и узнайте, как их читать ниже.
Модели
Landis+Gyr
Вы можете прочитать этот счетчик с помощью ЖК-дисплея.
Чтобы узнать потребность в кВт, подождите, пока на ЖК-дисплее счетчика не появится код 10. Код отображается в области 3. Отобразится максимальное количество кВт за день; это максимальная средняя нагрузка за 15- или 30-минутный интервал (в зависимости от вашего тарифного плана) за день.
| Код | Описание показаний |
| 0 | Код 0 – Время суток (ЧЧ.ММ) |
| 2 | Код 2 – Дата (ММ ДД ГГ) |
| 3 | Код 3 – Суммарное считывание кВтч (включая показания в пиковую и непиковую часы) |
| 4 | Код 4 – Пиковая мощность кВтч |
| 5 | Код 5 – Непиковые часы |
| 7 | Код 7 — Супернепиковый кВтч (только тарифный план EV) |
| 10 | Максимум кВт — это максимальная средняя нагрузка за день, принимаемая за 15- или 30-минутный интервал, в зависимости от вашего тарифного плана. |
| ГСС | Код состояния сети для техников по счетчику SRP |
1. Тип счетчика: Landis + Gyr, 2. Тестирование дисплея: проверка правильности работы всех дисплеев, 3.
Идентификатор кода, 4. Описание В планах SRP Time-of-Use Price Plan™ (TOU) количество энергии, используемой в вашем доме, постоянно контролируется и регистрируется счетчиком. Энергия оценивается за кВтч, и ваша ежемесячная плата за энергию основана на общем количестве энергии, использованной в течение цикла выставления счетов.
Некоторые счетчики предоставляют дополнительные данные для поддержки наших планов TOU, включая кВтч в часы пик и вне пиковой нагрузки. Изучите модели счетчиков и узнайте, как их читать ниже.
Модели
Счетчики Elster REX включают солнечные счетчики REX1, REX2 и REX2.
REX1
Этот счетчик можно считывать с помощью ЖК-дисплея на самом счетчике.
| Код | Описание показаний |
| 888,88 | Проверка дисплея |
| т | Время суток (военное время) |
| кВтч | Суммарное считывание кВтч (включая показания в пиковые и непиковые часы |
| Тариф А кВтч | Пиковая мощность кВтч (только для клиентов TOU) |
| Тариф C кВтч | Непиковые часы (только для клиентов TOU) |
1.
Тип счетчика: Elster REX1, 2. Код тарифа, 3. Описание показаний, 4. Текущее время, 5. Общее количество кВт/ч, 6. Уровень A (пиковая нагрузка), 7. Уровень C (откл. -пик)
REX2
Этот счетчик можно прочитать с помощью ЖК-дисплея на счетчике.
| Код | Описание показаний |
| 8888,88 | Тест дисплея |
| т | Время суток (военное время) |
| кВтч | Суммарное считывание кВтч (включая показания в пиковые и непиковые часы) |
| Тариф А кВтч | Пиковая мощность кВтч (только для клиентов TOU) |
| Тариф C кВтч | Непиковые часы (только для клиентов TOU) |
1. Тип счетчика: Elster REX2, 2. Код тарифа, 3. Описание показаний, 4. Текущее время, 5. Общее количество кВтч, 6. Уровень A (пиковая нагрузка), 7.
Уровень C ( непиковое время)
Счетчики для потребителей солнечной энергии
Солнечные счетчики показывают, сколько электроэнергии вырабатывает ваша система, сколько энергии использует ваш дом и сколько энергии вы покупаете.
Ознакомьтесь с некоторыми моделями счетчиков и узнайте, как их читать ниже.
Модели
Счетчик Elster A3T
Данные с этого счетчика можно считывать с помощью ЖК-дисплея на счетчике.
| Код | Описание показаний |
| 888 | Тест дисплея |
| 0 | Время суток (военное время) |
| 1 | День недели |
| 2 | Дата |
| 3 | Всего кВтч |
| 4 | Пиковая мощность кВтч (Тариф A) |
| 5 | Внепиковое время, кВтч (Тариф C) |
| 7 | Супернепиковый кВтч (только тариф D — тарифный план EV) |
| 10 | Максимум кВт — это максимальная средняя нагрузка за день, взятая за 15- или 30-минутный интервал, в зависимости от вашего тарифного плана. |
1. Тип счетчика: Elster A3T, 2. Идентификатор кода, 3. Отображаемое количество, 2. Идентификатор кода, 3. Отображаемое количество, 4. Код тарифа
НАВЕРХ
Солнечный счетчик Landis+Gyr
Счетчик Landis+Gyr также подходит для домов с солнечной электрической системой. Индикаторы в нижней части дисплея показывают поток электроэнергии.
| Код | Описание показаний |
| Когда индикаторы двигаются справа налево, ваша солнечная система производит энергию и отправляет ее в SRP. | |
| Когда индикаторы двигаются слева направо, ваш дом приобретает способность системы SRP. | |
| 43* | Всего экспортировано энергии |
| 44* | Экспорт энергии в пиковые периоды |
| 45* | Энергия, экспортируемая в непиковые периоды |
1.
Тип счетчика: Landis + Gyr, 2. Тест дисплея: проверяет правильность работы всех дисплеев, 3. Идентификатор кода, 4. Описание
*Применимо только к клиентам с ценой на использование солнечной энергии для экспорта на время использования и экспорта для электромобилей. планы.
Интеллектуальные счетчики
Интеллектуальные счетчики надежно фиксируют и хранят данные об энергопотреблении с использованием цифровых технологий. Оснащенные двусторонней радиосвязью, они записывают и автоматически отправляют использование энергии в SRP.
Мы установили наши первые интеллектуальные счетчики в 2003 году. Сегодня интеллектуальные счетчики SRP производятся компаниями Honeywell Smart Energy (ранее Elster) и Landis+Gyr.
Замените свой смарт-счетчик
Умные счетчики имеют ряд преимуществ, например, они позволяют клиентам лучше контролировать потребление энергии и бюджет; однако, если вы хотите установить альтернативный счетчик, и нет проблем с доступом к счетчику или локальным генерирующим устройствам, вы можете отказаться, позвонив в SRP по телефону (602) 236-8888 (602) 236-8888.
