Разметка фундамента с помощью лазерного нивелира или уровня
Содержание
- Подготовительные работы
- Готовим прибор к работе
- Разметка с помощью прибора
- Выбираем нивелир
- Требования, предъявляемые к эксплуатации
- Применение лазерного устройства
- Заключение
Строительству любого сооружения предшествует разработка проекта. Как только необходимые расчеты и чертежи выполнены, разрешается начинать практические мероприятия – размечать фундаментное основание. Этот рабочий этап считается важным, потому что от правильности его выполнения будет зависеть ровность угловых участков и геометрия несущих стен. Чтобы точно нанести очертания, выполняется разметка фундамента с помощью лазерного нивелира.
Подготовительные работы
До того, как разметить фундамент лазерным уровнем, следует провести подготовку, чтобы участок под строительство представлял ровную площадку. Для этого:
- удаляется вся растительность;
- cнимается верхний слой почвы;
- срезаются холмики и засыпаются ямки.
Выравнивать территорию лучше всего с помощью нивелира. Некоторые умельцы используют угольник и рейку трехметровой длины, с помощью которых проверяют качество выполненных работ.
Готовим прибор к работе
Чтобы с помощью оптического нивелира правильно выполнить разметку, следует проверить готовность прибора к работе. Для этого:
- удостоверьтесь, что аккумуляторная батарея заряжена, либо вставьте элементы питания;
- по линии луча препятствия исключаются, так как малейшие преломления создают погрешности;
- для точной работы нивелир следует установить на специальную треногу, разместить ровно и отцентрировать. К самовыравнивающимся устройствам это не относится.
Кроме самого прибора, вам потребуются размеченная рейка, приемник для луча, облегчающий работу в солнечную погоду, специальные очки.
Разметка с помощью прибора

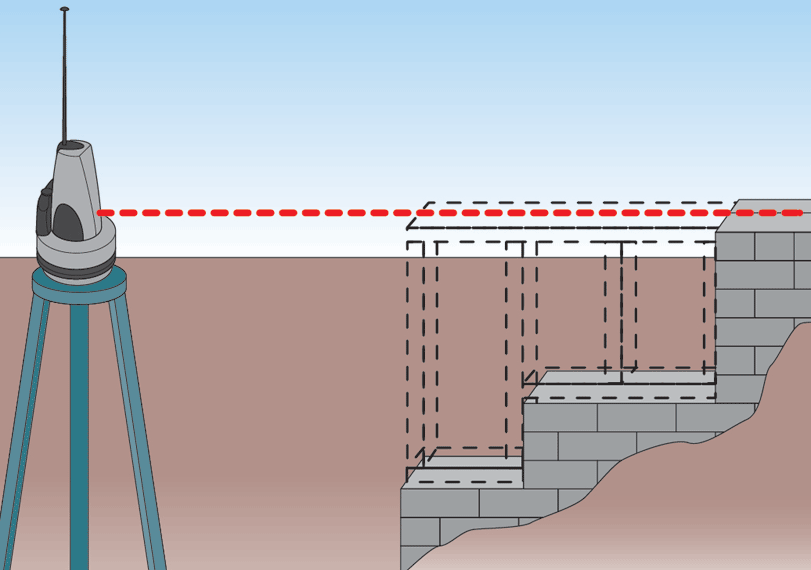

Чаще всего разметка фундамента выполняется с помощью лазерного уровня.
Алгоритм действий простой:
- dбиваем колышек;
- на верхней его части фиксируем прибор;
- с помощью лазерного уровня вымеряется необходимое расстояние, забивается второй колышек;
- лазером выводится угол в девяносто градусов, чтобы разметить поперечные оси, и теперь можно установить еще пару колышков;
- по четырем ориентирам натягиваем веревку, чтобы обозначить периметр;
- аналогично размечаются межкомнатные перегородки.
Колышки можно использовать в качестве ориентиров под установку обноски. В этом случае нивелир поможет сверить горизонтальное расположение стоек, а периметр объекта переносится на место рулеткой и веревками.

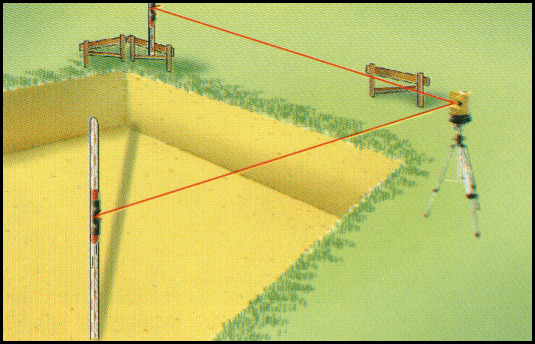

А как еще можно разметить фундамент лазерным нивелиром? Колышки выставляем вручную, измеряя стороны геометрическим способом. Ориентированность их и ровность угловых участков проверяем с помощью ротационного прибора.
Тренога выставляется на разрешенном по инструкции удалении от всех контрольных точек, включается лазерный сигнал, и вы направляетесь с рейкой и улавливателем луча на одну из точек.
Многие не знают, как пользоваться лазерным нивелиром при разметке фундамента. Все просто – недорогой прибор имеет ручную регулировку, а современные модели оснащены автоматическим самовыравниванием.
Разметка фундамента нивелиром требует наличия некоторых навыков, но любой желающий способен освоить данный инструмент самостоятельно, изучив руководство по его эксплуатации.
Учтите, что для очередного десятка метров лазер выдает трехмиллиметровую погрешность. Если сравнить с рулеткой, то на аналогичном расстоянии она обманывает на два – три сантиметра.
Выбираем нивелир
Приобретая себе устройство, изучите его тип и выполняемые функции. Окончательный выбор делается по следующим критериям:
- показатель точности. Для бытового применения достаточно значения 1.0 – 3.0 на десяток метров длины;
- lлина линии. Для строительства крупных объектов луч должен «стрелять» на сто метров и более, под частное строительство достаточно его длины в два – три десятка метров;
- цветовой оттенок лучевого сигнала. Встречаются приборы с красным и зеленым лучом. Первый вариант более распространенный, но для удобства работы рекомендуется использовать специальные очки, чтобы различать направление лазера;
- уровень мощности;
- вариант юстировки. Доступны приборы с ручной регулировкой, но лучше приобрести устройство, способное выравнивать линии в автоматическом режиме. Его необходимо выставить на контрольной точке, включить, и нивелир сам настроится на работу, подав звуковой сигнал о готовности. Правда, стоимость такого устройства существенно отличается от ручного варианта;
- емкость аккумуляторной батареи определяет рабочие возможности прибора по времени;
- защита IP. Пользуются нивелиром на улице, поэтому важно, чтобы прибор имел защиту от погодных условий;
- комплектность. Обязательно должны быть в комплекте специальные очки, уловитель сигналов и прочие вспомогательные элементы, облегчающие работу с прибором. Правда, за их наличие придется доплачивать.
Для строительства крупных объектов луч должен «стрелять» на сто метров и более, под частное строительство достаточно его длины в два – три десятка метров;
Обязательно должны быть в комплекте специальные очки, уловитель сигналов и прочие вспомогательные элементы, облегчающие работу с прибором. Правда, за их наличие придется доплачивать.Требования, предъявляемые к эксплуатации
Мало знать, как разметить лазерным уровнем фундамент. Необходимо уметь содержать прибор в рабочем состоянии.
Новое устройство в обязательном порядке проверяется на точность и правильность работы всех механизмов и оптики.
Чтобы через определенное время прибор не начал выдавать искажения при разметке, с ним необходимо обращаться бережно:
- исключаются удары и воздействия механического характера, устройство оберегается от случайных падений;
- пользоваться устройством необходимо в соответствии с правилами, указанными изготовителем в руководстве по эксплуатации;
- для хранения нивелира используется защитный футляр.
Через определенное время приборная оптика отправляется в специальный центр для поверки и калибровки, периодичность такого обслуживания указывается в паспорте.
Применение лазерного устройства
Как разметить фундамент оптическим нивелиром, мы уже знаем. А при каких работах можно еще использовать такой прибор? Не поверите, но с помощью лазерного луча можно выполнять следующие действия:
- оклеивать стены обоями. Уровень выставляется на нужное расстояние под потолочное перекрытие, берется ориентир на линию. Выполнять отбивки вам не придется;
- прибор, рассекающий луч на два или четыре пучка, располагаемых перпендикулярно, поможет вам в работе с облицовочной плиткой. На стенах выдается проекция из пересекающихся лучей, толщина их обозначает шовные участки, а края – контуры крепящегося материала;
- бытовая техника будет размещена точно, если выполнить разметку нивелиром;
- некоторые мастера с помощью такого устройства выполняют сборку корпусной мебели.
Заключение
Лазерный нивелир – инструмент универсальный, который используется для различных видов работ.
Приобретя такое устройство, вы сможете не только разметить фундамент под застройку, но и выполнить другие полезные действия с исключительной точностью.
Как выложить фундамент с лазерным уровнем.
Разметка фундамента с лазерным уровнем работа для одного человека. Хотя лазерный уровень только поможет в выравнивании фундамента, нижней его части, это не поможет в прямых углах основы, что должно быть сделано методом треугольников. Хорошо то, что можно использовать лазерный уровень с минимальной подготовкой.
Установите штатив лазерного уровня на ровной поверхности всего в нескольких метрах от размеченного котлована под фундамент. Расположить уровень лазерный нужно, так что бы предполагаемый диапазон работы луча был не очень низко, и не слишком высоко. Просто поместите штатив на нижней точке участка.
Установите лазерный уровень на штативе посредством установки уровня на основании штатива и проворачивая винт под основанием штатива в нижней части закрепите лазерный уровень После этого затянуть винт с накатанной головкой , которая держит уровень на основании штативе. Настройте одну из трех ножек штатива, пока индикатор уровня пузырьковый не выровняется . Возможно, вам придется немного по работать с ножками штатива, чтобы добиться результата.
Прикрепите
датчик уровня, стандартное крепление идет в комплекте, к специальной рейке для лазерных нивелиров. Предварительно выставив, перемещаемый ползунок вместе с приемником лазерного луча, в нулевое положение на рейке. Включаем лазерный уровень, ставим рейку нижней частью на заранее вынесенный предполагаемый нижний уровень будущего фундамента.И открепив нижнюю часть рейки, подымаем ее верхнюю часть до появления постоянного звукового сигнала, который оповестит о том, что датчик находится в уровне.
Таким образом мы получим датчик уровня на проектной высоте.
Забиваем подготовленную арматуру в одном из углов разработанного основания. Поместите низ рейки на ее верх, и открепив ползунок с датчиком уровня, опустите или подымите датчик до появления характерного звукового сигнала. Таким образом, вы определите превышение, которое будет иметь значение со знаком плюс или минус. На данную величину нужно опустить арматуру, повторно установите рейку и проверьте, находится ли ее верх в нужном уровне, когда вы услышите звуковой сигнал датчика уровня. Это означает, что лазер нашел датчик и теперь у вас есть точка отсчета для всех других высот арматуры.
Арматура будет представлять отметку нижнего основания фундамента.Таким же образом, следует поступить со всеми следующими точками, через равные промежутки расстояний.
Вырисовав общий контур фундамента, и вставив все верхи арматуры по уровню. После этого можно приступать к выравниванию основания под фундамент. Основание формируется согласно проекту, зачастую это крупнозернистый щебень, который разклинцовуется более мелким щебнем. В процессе формирования основы, нужно периодически проверять уровень основания, по тому же принципу что и выставление отметок лазерным уровнем.Наш сайт :
www.nivelirsale.com.ua17/09/2013
Piriev Yaroslav ®Какие существуют типы лазерных уровней?
Алекс
Независимо от типа проекта или работы, которую вы собираетесь выполнять, это определенные инструменты, которые будут способствовать вашей эффективности и общему успеху. Если вам необходимо провести очень точные и точные измерения во время строительных работ внутри или снаружи помещений, скорее всего, вам понадобится лазерный уровень. Лазерные уровни предназначены для выполнения конкретных задач и доступны в разных типах.
Это означает, что лазерный уровень, который вы используете в проекте, должен зависеть от того, что вы хотите сделать. В настоящее время лазерные уровни стали самыми надежными инструментами для нивелирования среди профессионалов и даже энтузиастов-любителей, предпочитающих ручные уровни, особенно для крупномасштабных проектов.
Так как они бывают разных типов, вам нужен лазерный уровень, отвечающий вашим требованиям.
В этой статье мы обсудим различные типы лазерных уровней, и вы сможете решить, какой из них лучше подходит для вашего проекта, когда он вам нужен. У нас есть три типа лазерных уровней; ротационные лазерные уровни, линейные лазерные уровни и отвесные лазерные уровни.
Вращающиеся лазерные нивелиры, как следует из названия, проецируют лазерный луч на 360 градусов, что позволяет пользователю правильно видеть обрабатываемую плоскость. Он идеально подходит для новых строительных работ. Этот тип лазерного уровня в основном используется профессионалами при работе над крупными проектами, такими как строительство фундамента или работа со стенами.
Отличительной особенностью ротационных лазерных нивелиров является точность измерений, которые они обеспечивают, будь то одна восьмая дюйма на расстоянии до 100 футов, это вас удовлетворит. Чтобы создать сплошную линию видимого света, световую точку заставляют вращаться со скоростью около 1000 оборотов в минуту.
С помощью этого инструмента можно комфортно работать в пределах 360 градусов. Ротационные лазерные нивелиры в основном предназначены для устройства фундаментов, выравнивания полов, ландшафтных работ и так далее. Это самый распространенный тип лазерного уровня, поэтому он может вам не понадобиться, если вы собираетесь заниматься простыми проектами в помещении.
Независимо от того, нужно ли вам выполнять какие-либо работы в помещении или на улице, ротационный лазерный нивелир сделает это точно и точно. Однако на определенном расстоянии при работе на открытом воздухе луч света может перестать быть виден.
Свет может стать слабым или совсем невидимым.
Чтобы предотвратить это, вам понадобится вращающийся лазерный детектор. С лазерным детектором вы сможете использовать лазерный уровень на открытом воздухе, даже если его больше не видно.
Ротационный лазерный детектор поможет расширить возможности использования вашего ротационного лазерного уровня за пределами его видимого диапазона. Вы можете получить расширение до 50 футов или даже больше, в зависимости от возможностей вашего лазерного детектора. Для наружных работ, таких как геодезия, ландшафтный дизайн и укладка плитки, ротационный лазерный детектор окажется полезным.
Стержни также необходимы для работ на открытом воздухе. Они помогают с задачами выравнивания, помогают определить глубину земли и все другие связанные задачи. Это удобные инструменты.
Лазерные уровни Plump Сантехнические работы являются неотъемлемой частью строительных работ, особенно при работе со стенами. Хотя вы должны обеспечить точность выравнивания, они должны быть прямыми сверху вниз.
Гидравлические стены гарантируют, что остальная часть вашей работы будет идеальной. Традиционная сантехника использует спиртовой уровень.
Несмотря на то, что работа будет выполнена, это будет неизбежно напряженный процесс, требующий больше времени. Чтобы выполнить работу быстро и легко, вам следует воспользоваться отвесным лазером.
После того, как ваш лазерный отвес установлен, вы можете проецировать лазер. В его стационарном положении вы сможете свободно проводить измерения и вносить любые необходимые корректировки по своему усмотрению. Лазерный уровень отвеса обеспечит вам точные измерения; четверть дюйма на высоте более 100 футов. Это намного точнее по сравнению со спиртовым уровнем.
Пухлые лазерные нивелиры помогают при установке выключателей света, розеток, электропроводки, включая выравнивание бетона и устройство фундаментов. Их могут использовать подрядчики, каменщики или все, кому они нужны для эффективного и быстрого выполнения задач по выравниванию и сантехнике, чтобы они могли перейти к другим делам.
С помощью этих лазерных уровней вы можете проецировать вертикальные или горизонтальные линии на поверхности под углом 180 градусов. Некоторые более продвинутые модели расширяются до 360 градусов. Тем не менее, эта функция может не потребоваться большинству людей. Линейный лазерный уровень следует размещать для использования на плоской поверхности, желательно на штативе.
Это гарантирует максимальную точность. Для ручных уровней вам придется настраивать его самостоятельно, пока он не выровняется. У автоматических есть внутренние маятники, которые позаботятся об этом. Тем не менее, убедитесь, что уровень выключен, как только вы закончите с маркировкой. Маятник довольно деликатный, поэтому вы не захотите его напрягать.
Линейные лазеры обычно излучают красный или зеленый луч. Человеческий глаз более чувствителен к зеленому свету, поскольку он имеет большую длину волны. Зеленый луч лучше виден снаружи. Однако зеленые лазеры потребляют больше энергии батареи, чем их красные аналоги, так что имейте это в виду.
Эти лазерные нивелиры подходят для внутренних работ, таких как облицовка стен, установка кухонных шкафов, полок, подвесных потолков, а также для наружных работ. Они работают в любом пространстве на 360 градусов. Тем не менее, вам может понадобиться лазерный детектор для проектов на открытом воздухе.
Заключение
Лазерные нивелиры отлично подходят как для внутренних, так и для наружных строительных работ. Если вы хотите починить шкаф на кухне или заложить фундамент для нового здания, вам понадобятся точные измерения, и в этом помогут лазерные уровни.
Вращающиеся лазерные уровни — самый мощный и дорогой тип, и это неудивительно, поскольку у них больше возможностей. Некоторые магазины сдают их в аренду. Тем не менее, вам следует инвестировать в лазерный уровень в зависимости от того, какую работу вы будете выполнять часто.
Вам не захочется тратить огромную сумму на покупку ротационного лазерного уровня, если в этом нет необходимости.
Как использовать лазерный уровень для выравнивания земли (руководство из 11 шагов)
Сэм Орловски
Лазерный уровень ценен для большинства строительных проектов, чтобы гарантировать, что все точно выровнено и правильно, чтобы избежать архитектурных проблем. Это позволяет сэкономить время и деньги благодаря простоте настройки и быстрой и точной оценке оценок. Вы можете использовать его в помещении и на открытом воздухе, и сегодня хорошо покрывать конкретно строительные работы, такие как выравнивание земли.
В общем, вот шаги по выравниванию земли с помощью лазерного уровня:
- Включите лазерный уровень и дайте ему время для самонивелирования. O На земле выберите желаемую высоту.
- Соедините измерительный стержень и лазерный детектор и направьте на него измерительный стержень. Отрегулируйте лазерный детектор, перемещая его вверх и вниз.
- Затяните и прикрепите датчик к стойке. Затем выберите другую точку на земле, где лазер пересекает высоту.
- Создайте кучу почвы или грязи до нужной высоты или отметьте ее палочкой или краской из баллончика.
- Повторяйте процесс, пока область не будет заполнена опорными точками.
Отрегулируйте лазерный детектор, перемещая его вверх и вниз. В этом удобном руководстве позвольте мне более подробно рассказать, как использовать его для выравнивания земли для вашего строительного проекта.
11 шагов по выравниванию поверхности с помощью лазерного уровня (подробное руководство) Эта задача может показаться пугающей для начинающих пользователей лазерного уровня или ротационного лазерного уровня. Но вам нужно всего лишь сделать несколько скромных шагов, чтобы получить соответствующее выравнивание земли, и процесс достаточно прост, чтобы даже неопытный пользователь мог в нем разобраться.
Вот шаги:
Шаг 1: Установите штатив и лазерный уровень на плоскую устойчивую поверхность
Видео | EngineerSupply.comШаг 2: Включите лазерный уровень Шаг 3: Если он саморегулирующийся, дайте ему несколько минут на самовыравнивание. . Но если он неровный, найдите крошечные винты рядом с пузырьком и отрегулируйте их, пока пузырьковый пузырь не станет ровным. Шаг 4: На земле выберите желаемую высоту Шаг 5: Измерительная штанга и лазерный детектор вместеСоедините измерительный стержень и лазерный детектор, когда найдете эту точку высоты.
Видео | EngineerSupply.com Шаг 6: Направьте на него измерительный стержень Шаг 7: Отрегулируйте лазерный детектор, перемещая его вверх и внизВскоре после этого вы услышите звуковой сигнал, указывающий на то, что уровень обнаруженный.
Видео | EngineerSupply.
com Шаг 8: Затяните и прикрепите детектор к вехе Предполагаемая высота земли — это нижняя часть вехи.
Шаг 9: Выберите другую точку на землеВыберите другую точку на земле, где лазер пересекает высоту.
Шаг 10: Найдите перехватчикКогда вы определили местонахождение перехвата, вы можете либо создать кучу земли или грязи до нужной высоты, либо отметить ее палкой или краской из баллончика.
Шаг 11: Повторите семь этаповПовторите предыдущие семь этапов, пока у вас не будет много контрольных точек, чтобы полностью заполнить область.
Видео | EngineerSupply.com Примечание: Имейте в виду, что это не 5-минутная работа. Следовательно, это требует времени и терпения. Вам нужно продолжать изменять и улучшать определенные области, но как только ваш проект будет завершен и идеально выровнен, вы не пожалеете об инвестировании в лазерный уровень.
Лазерный уровень — это инструмент, который может оценить, работаете ли вы на плоской поверхности. Вы можете использовать его для всего: от развешивания картин на стене до более сложных строительных работ.
Если вы занимаетесь ремонтом или строительством, очень важно знать, как определить класс. Это гарантирует, что торцевая поверхность будет плоской, а конструкция будет в хорошем состоянии после завершения проекта. Фундамент будет безопасным, если градуировка сделана правильно.
Быстро определить это можно с помощью лазерного уровня.
Советы по выбору лазерного уровня Для плитки и кирпичной кладки используйте лазерный угольник. Кроме того, точечные или перекрестные лазерные нивелиры могут потребоваться для работы с гипсокартоном или для отображения горизонтальных и вертикальных линий на стенах в закрытых помещениях.
К счастью, большинство современных лазерных уровней поставляются с красными или зелеными тонированными очками или защитными очками, что позволяет легко увидеть лазерный луч снаружи. Кроме того, неровные поверхности и большие расстояния подходят для ротационных и линейных лазеров с функцией импульса/детектора.
Ротационный лазерный уровень стал идеальным уровнем для крупных проектов и тяжелых работ. Это сэкономит ваши деньги, время и усилия. Кроме того, ротационные лазеры могут излучать свет на 360 градусов, отображая все уровни внутри или уровни градации снаружи. При этом он может быть полезен в таких сложных проектах, как создание открытого бассейна или террасы, а также в базовых задачах, таких как повесить что-то огромное на стену. Его луч повсюду. Следовательно, вам просто нужен детектор или ваши зоркие глаза.
Установка ротационного лазерного уровняУстановка лазерного уровня, как и ротационного лазерного уровня, проста. Выполните следующие шаги:
Шаг 1: Поместите лазер на ровную поверхность со штативом.
Шаг 2: Включите ротационный лазерный уровень.
Шаг 3: Дайте ему немного времени на самовыравнивание перед началом вращения.
Вот и все! Это так просто начать. Убедитесь, что штатив стоит ровно. Но не волнуйтесь, он не должен быть полностью выровнен, потому что у лазера есть своя система нивелирования. Когда ротационный лазер самонивелируется, он начинает вращать лазерный луч на 360 градусов.
Этот лазерный луч имеет красный цвет на RL-5HB, который создает горизонтальный ровный луч с точностью до +/- 20 угловых секунд на расстоянии 1300 футов или 400 метров от лазера.
Часто задаваемые вопросыКаков диапазон лазерного уровня?
Фактическое расстояние может варьироваться в зависимости от различных уровней, используемых в строительстве, геодезии и ландшафтном дизайне. Превосходный ротационный лазерный уровень обычно может достигать высоты от 1000 до 1200 футов, в то время как некоторые могут подниматься до 2000 футов. Для получения более точной информации проверьте свой конкретный уровень. (1, 2, 3)
Как работают лазерные нивелиры с функцией самонивелирования?
Маятниковая система и внутренний магнит используются в самонивелирующемся лазере.
Независимо от окружающего участка или пола, две системы работают вместе, чтобы обеспечить показания уровня. Кроме того, в зависимости от типа используемого лазера, лазер может проецировать горизонтальные и вертикальные линии или одну точку на стену или объект.
Как определить, ровная ли земля?
Если вы только выравниваете землю с помощью лазерного уровня, установите приемник на желаемый уклон и проверяйте грязь, когда вы ее сбрасываете и разбрасываете. Приемник издает звуковой сигнал, когда он находится в пределах дюйма от считывания лазерного луча. Если вам нужно опустить трубку, она быстро подаст звуковой сигнал. Если трубку нужно поднять, она медленно подает звуковой сигнал. Затем, когда приемник полностью выровнен с лазерным лучом, он издает устойчивый звуковой сигнал.
Как откалибровать лазерные уровни?
Калибровка – это первый шаг после покупки ротационного лазерного уровня. Метод калибровки зависит от конкретной модели, которую вы покупаете. Чтобы получить наиболее точные результаты от вашего устройства, убедитесь, что вы следуете его инструкциям.
Требуется ли повторная калибровка лазерного уровня?
Хотя первая калибровка имеет решающее значение, вам следует регулярно калибровать самонивелирующийся лазер. Я рекомендую калибровать лазерный уровень каждые шесть-двенадцать месяцев. Различные события могут нарушить калибровку, поэтому проверьте свои показания, если они кажутся неверными.
Как узнать, является ли лазерный уровень точным?
Лучший способ оценить точность лазерного уровня — протестировать его на поверхности, на которой у вас уже есть показания. Когда вы используете уровень на этой поверхности, вы сможете определить, дает ли лазерный уровень точное измерение уровня поверхности.
Взгляните на эту статью о том, как использовать лазерный уровень для выравнивания.
