Как подключить водяной полотенцесушитель: Варианты подключения водяного полотенцесушителя типа Лесенка

Содержание

Как подключить водяной полотенцесушитель типа Лесенка

Такие изделия имеются в городских квартирах и практически в каждом частном доме. Их роль переоценить трудно, поэтому они являются продукцией всегда востребованной. Учитывая спрос, Изготовители наводнили рынок разнообразными моделями. Каждая изготовлена по своей технологии, с использованием различных материалов. Есть и другие нюансы, которые придают приборам определенную индивидуальность.

Поэтому на вопрос о том, как подключить полотенцесушитель, ответ может быть только один – согласно прилагаемой инструкции от Производителя. Но есть общие рекомендации, которыми нужно руководствоваться независимо от того, какой конкретно прибор предполагается установить. Прежде стоит указать, что в продаже имеется 3 типа данных изделий: электрические, водяные и комбинированные.



Видео инструкция — подключение полотенцесушителя типа Лесенка

Общие рекомендации по подключению

  • При подключении полотенцесушителя водяного или комбинированного нужно ориентироваться на материал труб (ГВС или отопления).
  • Необходимо предусмотреть возможность ремонта водяного прибора без отключения системы. Для этого в процессе подключения устанавливаются байпас и элементы запорной арматуры (краны).
  • При замене в здании советской постройки «змеевика», установленного в ванной комнате, нужно подбирать модель с нижним присоединением. Кроме того, нужно учитывать, что эта «зигзагообразная» труба выполняет еще и функцию термокомпенсатора для всего стояка отопления. Следовательно, нельзя ставить вместо нее любой понравившийся прибор. Нужно посоветоваться со специалистом.
  • Если подключается полотенцесушитель с боковыми отводами (трубы «утоплены» в стену), необходимо продумать, как обеспечить свободный доступ к местам соединений. Например, в случае возникновения протечек, необходимости снять прибор для обслуживания. Поэтому делать наружную облицовку такой поверхности плиткой не рекомендуется. Целесообразнее использовать съемные панели.
  • Установка запорной арматуры (совместно с байпасом) при подключении полотенцесушителя позволит не только демонтировать прибор без отключения всего стояка, но и регулировать степень его нагрева.
  • Для герметизации соединений используется или лента ФУМ, или льняные «подмоточные» средства.
  • При монтаже прибора нужно выдерживать определенное расстояние между трубами и поверхностью. Это особенно важно в случае подключения полотенцесушителя лесенка. Если диаметр менее 25 мм, то расстояние – более 3,5 см. Трубы сечением от 40 мм располагают не ближе 5 см.


Водяные модели

Включение в магистраль отопления




Кстати, именно так и производилось подключение полотенцесушителя в многоквартирных домах старой постройки. Но есть один нюанс, о котором нужно знать. Температура теплоносителя (в зависимости от схемы обустройства инженерной коммуникации дома и этажа) может достигать 80 0С. Понятно, что прибор до такой степени нагревать не стоит, так как этим создается некоторый дискомфорт в процессе использования.

В этом случае нужно приобретать модель с установленным регулятором температуры. Если он Производителем не предусмотрен, то при подключении полотенцесушителя на отводе коллектора монтируется датчик. Данный вариант целесообразнее, так как измеряется температура самого теплоносителя, в отличие от регулятора, который «отслеживает» ее внутри всего помещения.

Преимущество

Эксплуатация не требует дополнительных затрат, так как используется тепло, подаваемое по трубам отопления.

Недостатки

  • Прибор работает только в отопительный период.
  • Подключение производится только после отключения отопления. В зимний период монтаж прибора в многоквартирном доме проблематичен, так как придется вызывать слесаря и спрашивать согласие соседей по подъезду.

Включение в контур ГВС

Такое подключение полотенцесушителя имеет свои особенности. Как правило, они выпускаются небольшой мощности (0,15 – 0,2 кВт), поэтому рассчитывать на то, что они будут обогревать помещение, не приходится, если его площадь более 15 м2. Для данного способа установки следует приобретать модели из «нержавейки».

К системе ГВС желательно подключать полотенцесушители лесенка или «змеевик». Кроме того, включение производится в контур рециркуляции, а не на разбор, иначе прибор будет нагреваться только при открывании соответствующего крана.

Недостатки

  • Ограниченный выбор подходящих моделей.
  • Не стоит использовать в домах, где часто происходят перебои в горячем водоснабжении.
  • При подключении полотенцесушителя в частном доме вариантов больше, чем в условиях городской квартиры.

Монтаж отдельной «нитки» (контура)

Преимущества

  • Возможность подключения полотенцесушителя любой модели, независимо от конфигурации и мощности. Это позволит использовать изделия и в качестве отопительных приборов.
  • Надежная эксплуатация независимо от времени года.

Недостатки

Дополнительные расходы. Ведь придется тянуть трубы и устанавливать отдельный циркуляционный насос.

Электрические приборы

Решая, как подключить полотенцесушитель, нужно учесть, что главная задача – обеспечение условий по электробезопасности.

Такие приборы могут монтироваться где угодно. Для них главное – чтобы была возможность подсоединения к промышленному напряжению.

Особенностью большинства наших домов является то, что квартиры не подсоединены к общедомовому контуру заземления. Кстати, даже там, где он есть, еще неизвестно, в каком он состоянии. Установка так называемой «евророзетки» – не выход, так как заземляющую клемму некуда присоединять.

Ни в коем случае нельзя делать заземление, подключая прибор к трубам, проложенным в помещении!!! Поэтому без специалиста при подключении полотенцесушителя электрического не обойтись.

Кроме того, такие приборы обязательно включаются в сеть через индивидуальный автомат защиты.

При монтаже в помещении с повышенным уровнем влажности необходимо делать подключение  с помощью специальных (влагозащищенных) розеток.

Что такое универсальное подключение полотенцесушителя

Уважаемые посетители сайта, в этой статье мы решили подробно разобрать — что такое универсальное подключение полотенцесушителя, т. к. часто люди, позвонив для консультации или даже придя в магазин, чтобы посмотреть, пощупать и выбрать понравившуюся им модель, не понимают, теряются и задают вопрос: «Что такое универсальное подключение полотенцесушителя?» Так, что, видимо настало время разобрать этот вопрос как можно более подробно.

Ссылка на видео: https://www.youtube.com/channel/UCTSwKPnvnGyCCLBbEZr2ifw

Итак — полотенцесушитель водяной лесенка с универсальным подключением…

Любой водяной полотенцесушитель «лесенка», который мы вам предлагаем, имеет возможность универсального подключения: «Нижнее», «Диагональное», «Боковое», т.е. его можно подключить к системе ГВС или отопления как горизонтально (внизу или вверху), так и вертикально — вправо или влево или по диагонали.

Данное условие оговорено и гарантируется всеми производителями, выпускающими полотенцесушители «лесенки» с универсальным подключением и отражено в Паспорте изделия.

Обычный водяной полотенцесушитель «лесенка», независимо от его внешнего вида, формы, размеров, выглядит так:













Рис. 1 Это стандартное классическое подключение любого п/с «лесенки» — двумя присоединительными уголками, нижнее, горизонтальное.































В верхней части каждого полотенцесушителя «лесенки» находятся краны «Маевского» для сброса воздуха, которые прикрыты декоративными хромированными колпачками.

Рис. 2. Так любая «лесенка» будет выглядеть с верхними и нижними узлами в разобранном виде.























Пример № 1: необходимо переделать стандартное подключение «лесенки» с нижнего на боковое-правое.

Для этого справа вверху откручиваем верхний узел, а слева снизу — присоединительный угол.

Рис. 3

Теперь меняем местами верхние и нижние открученные нами узлы.

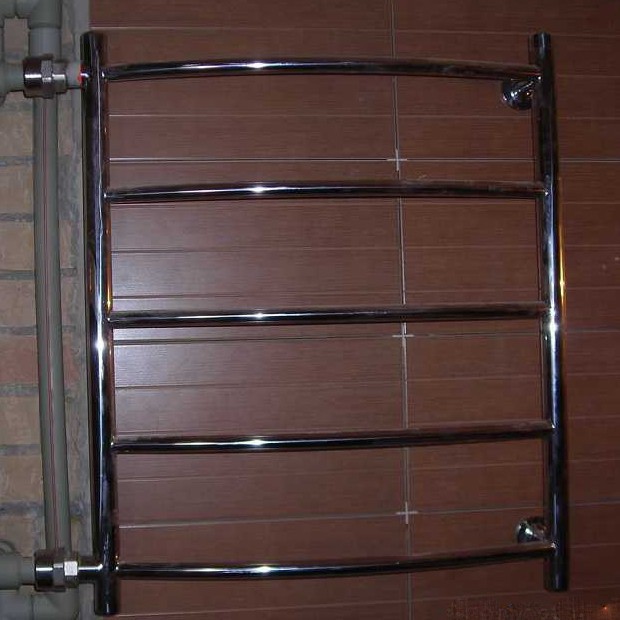

Рис. 4 Получили — ПРАВОЕ БОКОВОЕ подключение нашего полотенцесушителя.

Аналогично делается «ЛЕВОЕ».

Присоединительные углы можно повернуть как вбок, так и к стене.

ВАЖНО! При данном подключении присоединительный размер, т.е. межосевое расстояние между верхним и нижним углом, будет равно высоте полотенцесушителя. Т.е., если вы переделываете полотенцесушитель под боковой размер 500мм, то и высотой он должен быть 500мм (например модель «Радуга» 600/500 мм, где ширина — 600 мм, высота — 500 мм. Так же при боковом 600 мм, 800 мм и т.д., полотенцесушитель берем соответственно высотой 600, 800 и т.д. миллиметров.

Пример № 2. Переделываем стандартную «лесенку» на диагональное подключение.

Для этого откручиваем верхний и нижний узлы, как показано на рисунке ниже.

Рис. 5

Меняем их местами и снова прикручиваем.

Рис. 6 Получили диагональное подключение полотенцесушителя.

Присоединительные углы, также, как и у бокового подключения, можно поворачивать вбок или к стене, по необходимости.

ВАЖНО! Размер по подключению в данном случае необходимо измерять «по месту» после сборки полотенцесушителя. Т.е.: переделали полотенцесушитель на диагональное подключение, собрали, померяли межосевое расстояние между углами и только после этого монтируем выводы труб для подключения.



Как подключить и установить водяной полотенцесушитель

Самостоятельное подключение полотенцесушителя поможет сэкономить на услугах сантехника. А вот придется ли тратить время на борьбу с последствиями неправильной установки – зависит от того, соблюдали ли вы алгоритм установки. О том, как нужно устанавливать водяной полотенцесушитель, мы и поговорим.

Шаг первый: выбираем по размеру и способу присоединения

Не так важно расстояние между входом и выходом полотенцесушителя (для исправления несоответствия есть эксцентрики) и его форма, как присоединительный диаметр. У большинства полотенцесушителей присоединительный диаметр трубы – 1 дюйм. Реже встречаются варианты в 3/4 дюйма. В отводах от стояка с горячей водой диаметр резьбы может быть, мягко говоря, любой: поэтому перед тем как купить сушитель, замерьте диаметр труб и, по возможности, присоединительный диаметр. Если не получается – лучше купить муфты-переходники под самые востребованные типоразмеры.

Важно! Если вы покупаете хороший полотенцесушитель, в техническом паспорте к нему обязательно будут указаны возможные способы подключения (обычно – один). При выборе стоит это учитывать.

Способ присоединения может быть:

  • Нижним;
  • Боковым;
  • Универсальным (если конструкция изделия это допускает).

Источником горячей воды может стать как система отопления, так и система горячего водоснабжения. Правильный вариант – подключение к системе ГВС: так полотенцесушитель будет горячим всегда.

Определившись с местом и диаметром подключения начинаем подготовку к монтажу.

Шаг второй: демонтаж старого «змеевика» и подготовка к установке

Очень хорошо, если старый «змеевик» удается открутить. Чаще всего приходится срезать его «болгаркой». А значит, уже на этапе демонтажа нужно:

  • Позаботиться о том, чтобы оставшийся отрез трубы был достаточен для нарезки новой резьбы;
  • Замерить толщину труб, чтобы подобрать соответствующей длины кронштейны под полотенцесушитель;
  • Нарезать резьбу (даже если удалось открутить старый сушитель, нелишне будет повторить проход с плашкой для обновления резьбы).

Подготовка к установке завершается монтажом кронштейнов. Место и[ размещения определяется простой прикладкой изделия к стене и выводу воды из стояка.

Шаг третий: монтаж нового полотенцесушителя

Здесь все не так сложно: просто нужно следовать общим правилам создания сантехнических соединений. Где нужно – используем эксцентрики, соединения уплотняем сантехническим льном или ФУМ-лентой.

Важно! Обязательно предусмотрите необходимость отключения полотенцесушителя от подачи воды. Для этого установите краны на входе и выводе воды.

Не забываем, что установить сушитель можно только при отключенном горячем водоснабжении. Заявка на отключение подается заранее (лучше – за месяц-полтора) до планируемых работ.

Как подключить (установить) водяной полотенцесушитель в ванной и не ошибиться?

Полотенцесушитель весьма удобное и полезное приспособление. Современные модели отличаются высокой практичностью и компактностью от более устаревших аналогов. Незаменимая вещь для быстрой сушки вещей и дополнительного обогрева ванной комнаты. Его установка не подразумевает специальных навыков, поэтому с этим легко можно справиться самостоятельно в домашних условиях.

Способы установки полотенцесушителей

В большинстве случаев конструкция устанавливается непосредственно в систему горячего водоснабжения и является ее неотъемлемой частью. Соединение со стояком должно быть проведено с особой тщательностью, ведь даже незначительная ошибка может привести в будущем к некорректной работе всего водопровода.

Стоит отметить, что 2 отвода, исходящих от стояка, располагаются по-разному, то есть, нет единой системы, которая бы установила норму расстояния от пола или между отводами. В связи с этим, для правильной работы системы водоснабжения требуется выбрать наиболее подходящую схему установки.

Рекомендуемые схемы

1.Боковое (диагональное) подключение. Этот способ самый универсальный и применяется в подавляющем большинстве случаев. Универсальность заключается в том, что нет никакой зависимости от силы напора воды в стояке или его удаленности от устанавливаемой конструкции.

Важно! При боковом или диагональном подключении следует учитывать следующие нюансы:

  • Нижний отвод должен располагаться ниже уровня нижнего патрубка устройства, также верхний отвод должен быть выше уровня верхнего патрубка.
  • Подводка должна быть абсолютно прямой, любой изгиб способствует нарушению естественной циркуляции. Если по каким-то причинам изгиб необходим (зачастую это связано с расположением отводов), требуется дополнительный монтаж воздухоотводчика.
  • Эти способы эффективны при условии верхней подачи горячей воды в системе. Если нет точной информации о движении горячего и холодного потока, целесообразнее будет отказаться от этого способа, для повышения эффективности устройства.
  • Желательно провести теплоизоляцию нижних труб для защиты от механических повреждений, а также при незначительных провисаниях участка трубы функциональность будет значительно выше.

2.Нижнее подключение. Этот способ также весьма популярен, поскольку подводка к полотенцесушителю остается скрытой, ее магистраль заметно меньше. Многие производители выпускают модели, подходящие именно к этому способу установки. Следует знать, что эффективность функционирования устройства уступает при этом способе монтажа.

Важно! Для повышения эффективности следует принять во внимание следующие рекомендации:

  • Расположение нижнего отвода должно быть строго ниже уровня устройства.
  • При зауженном или смещенном байпасе верхний отвод также должен быть ниже уровня устройства.
  • При прекращении подачи воды требуется обязательное стравливание воздуха. Нередко в комплекте с полотенцесушителем прилагаются краны Маевского специально предназначенные для этой процедуры.
  • Даже небольшое провисание участка трубы приведет к завоздушиванию подводки.

Нежелательные  схемы

По причине отсутствия опыта можно допустить немало ошибок, которые крайне негативно скажутся на работоспособности устройства. Предлагаем ознакомиться с грубейшими ошибками монтажа, чтобы избежать неприятных последствий:

  1. Запрещается устанавливать перекрывающее устройство на байпас. Установка крана приведет к следующим последствиям:
  • Значительно замедляется циркуляция воды во всем стояке.
  • Даже незначительно зауженный байпас способствует ухудшению напора воды, поскольку пропускная способность становится наполовину меньше.
  • Установка крана нисколько не повысит эффективность выбранной схемы.
  1. Горб на участке верхней подводки гарантирует скопление воздуха, что приведет к утрате функциональности устройства из-за образовавшейся воздушной пробки. А горб на участке нижней подводки приведет к утрате работоспособности всего устройства в целом.
  2. Монтаж, при котором нижний отвод  будет расположен выше устройства, незамедлительно приведет к нарушению циркуляции воды. При этом условии полотенцесушитель полностью утратит свою функциональность и станет разве что предметом декора ванной комнаты.
  3. Если подача горячей воды осуществляется с нижнего отвода, то зауженный или смещенный байпас при боковом или диагональном способе установке приведет к нарушению естественного гравитационного потока в устройстве.

Поэтапная установка полотенцесушителя

Если требуется замена действующего устройства и квартира относится к единой теплосети и сети водоснабжения, необходимо предварительно обратиться в соответствующую организацию в целях приостановления подачи воды. Автономная система не предусматривает подобных процедур.

От того каким образом была монтирована предыдущая конструкция зависит порядок следующих действий. При креплении его на резьбу, аккуратно снимаем старую конструкцию при помощи разводного ключа, если устройство было приварено к стояку, необходимо срезать участок трубы и провести нарезку резьбы.

Если между отводами не был установлен байпас, следует осуществить его врезку в трубу, что заметно облегчит работу системы в будущем. При его наличии возможно перекрывать подачу воды в полотенцесушитель. Следующим этапом происходит установка креплений и самого устройства. Осуществляется соединение с вентилями при помощи втулок или фитингов.

После завершения работ можно подавать воду в радиатор, но только постепенно во избежание гидроудара. Проверяются все соединения на возможность протечки. При их отсутствии монтаж устройства прошел успешно.







Полотенцесушитель с полкой водяной: пошаговая инструкция по подключению

Полотенцесушители водяные являются неотъемлемым атрибутом современной ванной комнаты. Данное устройство обеспечивает комфортный микроклимат, снижает влажность до нормального уровня и поддерживает оптимальную температуру. На современном рынке представлен огромнейший ассортимент полотенцесушителей. Многие из них оснащаются полочкой, что очень удобно. Порядок подключения полотенцесушителя с полкой зависит от особенностей конструкции, а также от того, к какой системе будет подключаться устройство. Самой популярной моделью является водяной полотенцесушитель «лесенка». Такой агрегат имеет компактные размеры, он очень удобен в использовании, и его можно подключить к отопительной или водопроводной системе своими руками, сэкономив деньги на услугах сторонних рабочих.

Особенности и преимущества водяных полотенцесушителей

Современный водяной полотенцесушитель — это красивая и компактная конструкция, которая не занимает много места и имеет привлекательный внешний вид. Это легкий и компактный агрегат, представленный в разнообразных конфигурациях.

Наибольшую популярность среди пользователей получил водяной полотенцесушитель. Он может комплектоваться удобной полкой или же быть без нее. Подключение устройства с полкой не имеет отличий от монтажа изделия без нее, т. к. полочка, как правило, представляет единую конструкцию с полотенцесушителем или же просто навешивается на него.

Водяные полотенцесушители с полкой можно подключать к системам отопления и водопровода.

В случае если устройство будет подключено к системе горячего водоснабжения, оно будет работать в течение всего года.

Если же его подключить к отопительной системе, эксплуатация будет ограничена временем, когда в систему подается отопление.

Водяные полотенцесушители могут иметь разный внешний вид. Классические модели изготовлены в форме буквы «П» или «М». Такие устройства занимают достаточно много места в ванной комнате, однако и их функциональность находится на очень высоком уровне. Современные модели имеют усовершенствованный дизайн в виде лесенки, многие из них оснащаются полкой.

Именно водяные модели, выполненные в виде лесенки и оснащенные полкой, в настоящее время пользуются наибольшей популярностью. Их можно разместить даже в самой маленькой ванной комнате. В продаже доступны оригинальные и элегантные модели, которые станут отличным дополнением любого интерьера. Конструкция подобных полотенцесушителей достаточно сложная, функциональность тоже может быть разной.

Самые качественные водяные полотенцесушители с полкой изготавливаются из нержавеющей стали. Для изготовления более бюджетных моделей используется сталь с полимерным покрытием и латунь.

Среди главных преимуществ, которые выгодно выделяют водяные агрегаты с полкой на фоне электрических аналогов, можно выделить следующее:

  • Доступную стоимость;
  • Относительную простоту монтажа;
  • Отсутствие необходимости устройства заземления;
  • Экономию электроэнергии;
  • Высокую теплоотдачу.

Как выбрать хороший водяной полотенцесушитель?

Чтобы установка водяного полотенцесушителя с полкой прошла как можно проще и быстрее, нужно выбрать правильный прибор хорошего качества, который наилучшим образом впишется в вашу ванную комнату.

При выборе сушилки ее нужно тщательно осмотреть. Откажитесь от покупки изделия с шовными трубами, т.к. под давлением швы вскоре разойдутся. Лучший вариант — цельнотянутые трубы. У хорошего полотенцесушителя с полкой обязательно должен быть гарантийный талон и паспорт.

Нужно проверить соответствие рабочего давления полотенцесушителя и воды в системе. Обратите внимание и на покрытие прибора. Самым надежным является хромированное покрытие, а лучшим материалом для изготовления полотенцесушителя — нержавеющая сталь.

Отнеситесь к выбору сушилки с полкой максимально внимательно, и тогда ваша ванная комната будет иметь здоровый микроклимат и привлекательный внешний вид.

Способы подключения водяного полотенцесушителя

Существует несколько способов, в соответствии с которыми может быть выполнено подключение полотенцесушителя. Самый удобный из них — это боковое подключение. Данный способ сокращает время и силы, затрачиваемые на подключение сушилки. Главное, чтобы диаметр труб для полотенцесушителя был таким же, как диаметр входных отверстий для системы отопления. В данном случае не понадобится дополнительно покупать переходники и прочие материалы.

Современные водяные сушилки с полкой нормально переносят давление до 15 атмосфер, а в экстренных случаях выдерживают и 20 атмосфер, это зависит от конкретной модели. Этот момент особенно важен, если установка устройства выполняется в городской квартире. Все дело в том, что в городских отопительных системах бывают скачки давления, которые негативно воздействуют на любое оборудование. Поэтому установка полотенцесушителя типа «лесенка» будет вполне оправданной.

В случае же установки полотенцесушителя с полкой в одноэтажном частном доме данный показатель не имеет особого значения, т.к. рабочее давление в таких отопительных системах редко превышает 3-4 атмосферы.

Пошаговая инструкция по подключению полотенцесушителя

Подключение такого агрегата может быть выполнено своими руками. Полотенцесушитель врезается в отопительную или водопроводную систему. Более предпочтительным является подключение к системе горячего водоснабжения.

В случае если в вашей ванной под подводкой для отопления необходимо дополнительно прокладывать металлопластиковые трубы, то данные работы нужно обязательно согласовать с соответствующей коммунальной службой. Представители службы отключат стояк, после чего нужно будет установить перемычку (байпас) с шаровыми кранами. После завершения установки выполняется обязательная проверка всей системы, и лишь после этого ее можно будет запускать.

Прежде всего ознакомьтесь со списком материалов и инструментов, которые понадобятся вам для подключения водяного полотенцесушителя с полкой. Список следующий:

  • Сам полотенцесушитель;
  • Разводные ключи;
  • Байпас;
  • Паяльник для труб;
  • Муфты;
  • Пара шаровых кранов;
  • Полипропиленовые трубы (если прибор подключается к системе отопления).

Прежде всего выполняется демонтаж старого агрегата, если таковой имеется. При необходимости отключается стояк. Выполняются работы по соединению труб и полотенцесушителя, после этого устанавливаются краны и монтируется перемычка, с помощью которой можно будет устанавливать нужную температуру полотенцесушителя, не меняя ее для всей системы.

Прежде чем приступать к работе, тщательно все спланируйте. Составьте список материалов, которые нужно будет купить, продумайте каждый этап, подготовьте все, чтобы не отвлекаться в дальнейшем. Учтите стоимость отключения стояка на время работы (коммунальная служба наверняка не согласится отключать его бесплатно), внесите в смету стоимость дополнительных труб и прочих расходных материалов.

После этого отправьтесь в представительство местной коммунальной службы и напишите заявление на отключение стояка. Вам скажут, когда приедет мастер. По возможности лучше согласуйте точное время прибытия лично с ним.

Приступать к подключению сушилки можно только после того, как представитель коммунальной службы отключит систему. После завершения установки нужно внимательно проверить оборудование, убрать весь мусор и подключить устройство к стояку.

Порядок подключения полотенцесушителя к стояку

После того как будет снят старый полотенцесушитель, необходимо будет установить специальные муфты. Они могут быть разного размера. Подберите такие, которые соответствовали бы трубам, установленным в вашем доме. Очень важно соблюдать уклоны подводки. Ориентируйтесь на ход течения теплоносителя в системе.

В том случае если длина подводки не превышает 50 см, вы можете укладывать ее в горизонтальном положении. Подключение стояка горячей воды к сушилке выполняется снизу, т.к. поток должен идти вверх. При подключении системы не забывайте о том, что нужно соблюдать некоторое расстояние между стеной и полотенцесушителем. В случае если диаметр основной трубы не превышает 2,3 см, то это расстояние должно составлять 3,5 см. Если же диаметр основной трубы равен 4-5 см, то соблюдайте расстояние не менее 50-65 см. Полотенцесушитель нужно навесить на специальные крепежные крюки, которые вбиваются в стену. Не рекомендуется пользоваться сваркой, т.к. это может привести к деформации устройства во время запуска системы.

Теперь вы знаете все об особенностях водяного полотенцесушителя, порядке его выбора и подключения. В этом нет ничего сложного. Нужно лишь следовать инструкции и быть внимательным. Удачной работы!

Ещё о выборе и производителях полотенцесушителей смотрите здесь.

Как правильно подключить водяной полотенцесушитель

Полотенцесушитель – важное оборудование в ванной комнате. Он предназначен не только для просушки мокрых полотенец, но и служит дополнительным источником тепла. Современный рынок предлагает два вида полотенцесушителей: водяной и электрический. Купить полотенцесушитель вы сможете в интернет-магазине vsimtak.com.ua.

Водяные полотенцесушители.

Это наиболее распространенный вариант, который используют уже многие годы. Компании, занимающиеся такой продукцией, предлагают большой ассортимент форм и размеров.

Дизайн и расцветка такого оборудования тоже может быть разнообразна. При желании можно заказать индивидуальную модель, если она соответствует техническим требованиям.

Полотенцесушители, как правило, производят из труб различной формы и диаметра. Есть стандартные варианты, а есть эксклюзивные.

Подключение водяного полотенцесушителя.

Существует два вида подключения: в систему отопления или систему подачи горячей воды. Не зависимо от того, к какой из них будет подключаться оборудование, в ванной комнате должны быть сделаны выходы в нужном месте.

  • Перед началом подключение нужно перекрыть воду в системе.
  • Выходы системных труб должны соответствовать по размеру выходам полотенцесушителя. Расположение зависит от конструкции оборудования. В любом случае, чтоб избежать дополнительных переходников, эти вопросы нужно тщательно продумать.
  • На выходах устанавливают краны, которые помогу регулировать интенсивность подачи воды. Это поможет увеличивать или уменьшать нагрев в зависимости от потребностей. При установке нужно пользоваться уплотнительными средствами во избежание течей.
  • После установки кранов, крепиться полотенцесушитель. Его герметизацию тоже обеспечивают, используя фум-ленту.
  • Многие модели полотенцесушителей требуют дополнительного крепления к стене. Это можно решить благодаря специальным кронштейнам, которые не испортят внешнего вида ванной комнаты. Расстояние от стены до полотенцесушителя должно быть минимум 50 мм. Это позволит исключить вариант перегрева поверхности и будет удобно для просушивания полотенец.
  • После установки открывают подачу воды и проверяют места стыков на течи. Если вода нигде не сочится – можно пользоваться.

Не зависимо от того какую модель полотенцесушителя используют в ванной, он должен иметь паспорт качества. Все такие изделия проходят испытания на заводе производителе. Именно это гарантирует качественную и долговечную работу изделия.

что это, схема и виды, как подключить универсальный вариант из нержавеющей стали

Полотенцесушитель — незаменимый в доме прибор, который поможет сделать жилищные условия ещё комфортнее.

Хозяйки сразу оценят ряд преимуществ домашнего помощника.

Полотенцесушитель обеспечивает сушку полотенец, детской одежды и прочих небольших вещей из ткани, а также предотвращает появление сырости и регулирует температурный режим в ванной комнате.

Чтобы установить конструкцию можно воспользоваться помощью профессионала или сделать это самостоятельно.

Процесс монтажа несколько кропотливый, имеет свои нюансы, на которые стоит обратить внимание прежде, чем заниматься подключением этого прибора.

Основные виды подключения водяных полотенцесушителей. Есть ли универсальный способ?

Различают следующие виды подключения водяных полотенцесушителей:

  • боковое;
  • нижнее;
  • диагональное.

Надёжность сушилки в эксплуатации обеспечит пользователям боковой вид подключения. Этот тип распространён и удобен в установке.

Одновременно боковое подключение сэкономит квадратные метры в маленькой ванной комнате.

Оно осуществляется при помощи хомута к центральному стояку отопления, обеспечивая доступ к горячей воде без убытков.

Однако, важно помнить, что тут потребуется прочное дополнительное крепление. А также в процессе работы могут понадобиться дополнительные фитинги.

Если в квартире небольшая ванная, подойдёт водяной полотенцесушитель с нижним видом подключения. Такой вид может быть осуществлён одним из вариантов: последовательно или параллельно, но общее условие — место, к которому будет происходить крепление должно быть в свободном доступе.

Преимуществом нижнего вида подключения водяных полотенцесушителей является сохранность настенной кафельной плитки. Обычно этим способом подключают большие радиаторы сложной формы. Такой тип подключения подходит при хорошем напоре горячей воды в квартире.

Диагональному подключению характерна полная циркуляция воды по трубам. При таком подключении вверху делается вход воды, снизу — выход. Этот способ замечательно подходит для больших радиаторов, изготовленных в форме лесенки.

Как подключить: советы и нюансы

  • При подключении полотенцесушителя без помощи специалиста, рекомендуется обратить внимание на ряд нюансов, чтобы предотвратить неприятные ситуации и материальные потери.

    Перед началом работы отключается подача тепла. В том случае, если произошла авария, перекрывается весь стояк (при согласовании с ЖЭКом).

    Подключение желательно проводить в весенне-летний период, так как сушилка подключается к трубам отопления.

  • Если установка полотенцесушителя производится в квартире, рекомендуется приобретать прибор отечественного производителя. Многие полотенцесушители иностранного производства не подходят к нашей системе водоснабжения.

    Подключение такого радиатора способно спровоцировать аварийную ситуацию целого многоквартирного дома, если врезка в стояк будет произведена неправильно. Проблема не касается тех случаев, когда подключение происходит в частном доме, здесь подойдут и импортные полотенцесушители.

Важно! Чтобы избежать электролитической коррозии, которая вызывает проблемы в работе прибора, необходимо использовать детали, выполненные из одинаковых материалов в одной системе.

Схема установки варианта из нержавеющей стали

Подключение водяного полотенцесушителя из нержавеющей стали начинается со сбора комплектующих.

Фото 1. Пример установленного полотенцесушителя нестандартной формы на стене ванной комнаты.

  1. С помощью трёх вентилей собирается байпас.
  2. Два из них устанавливаются в тех местах, где будет происходить подсоединение к полотенцесушителю и один на самом байпасе с целью перекрытия воды.
  3. Далее, отмечается на стене установочный размер нового прибора.
  4. Следующий шаг — проверка стены на наличие трубопроводных и электрических коммуникаций с помощью металлопроводоискателей.
  5. В стене делаются сверлом два отверстия, куда помещают дюбеля. После чего полотенцесушитель фиксируется на дюбелях шурупами либо болтами.

Внимание! Для обеспечения надёжности крепления прибора используют льняную подмотку. После окончания работы проводят проверку на герметичность конструкции. Чтобы наполнение водой полотенцесушителя произошло равномерно, кран открывают медленно.

Полезное видео

На видео подробно рассказывается о правильной установке полотенцесушителей и показывается этот процесс.

Полотенцесушитель: что же это такое?

Чтобы подключить полотенцесушитель, необязательно приглашать специалиста, достаточно проконсультироваться с мастером или обратиться к информационному материалу по данной теме в интернете.

Самостоятельная установка прибора не вызовет больших затруднений. Для этого по инструкции собирают байпас, оставив необходимые мерки на стене, где будет находиться сушилка. В соответствии с отметками, просверливают два отверстия, куда с помощью болтов или шурупов прикрепляют сушитель. Таким образом, несколько несложных действий обеспечат полный комфорт жилищных условий!

Найти Установка подогревателя полотенец Myson

Приблизительная детализация всех стеновых блоков:

  • Полотенцесушители Premier (B24, 26, 29, 30, 31, 34) и Classic (S6, S11, S14, CYG14) грубые, с медным покрытием 3/4 дюйма.
  • Multirail (MRR) Полотенцесушители с медным покрытием 1/2 «.
  • Все полотенцесушители (кроме моделей B29 и MRR): неровности по средней линии нижней направляющей.
  • B29: шероховатость на 2 дюйма ниже дна агрегата по осевой линии вертикальных направляющих.
  • MRR: грубая на 1-1 / 2 дюйма ниже дна агрегата по средней линии вертикальных направляющих.

Осторожно:

1. Пожалуйста, внимательно прочтите это руководство перед началом установки.

2. Рекомендуется точно следовать этим инструкциям, чтобы убедиться, что полотенцесушитель правильно прикреплен к стене или полу. ОТСУТСТВИЕ ЭТИХ ДЕЙСТВИЙ МОЖЕТ ПРИВЕСТИ К ПРОБЛЕМАМ.

3. Никогда не используйте абразивные чистящие средства для этих полотенцесушителей. Мягкое жидкое (не моющее средство) моющее средство очистит большинство устройств и вернет им их первоначальный вид.

4. Чтобы обеспечить полную эффективность вашего качественного полотенцесушителя Myson, внимательно следуйте всем инструкциям и всегда соблюдайте примечания «ВНИМАНИЕ» на каждом этапе.

5. Температура воды на входе должна быть от 120 ° F до 150 ° F. НЕ превышайте этот предел. Это может привести к ожогу.


Шаг 1: Предварительная установка

A. Выберите место для установки: убедитесь, что с обеих сторон и позади полотенцесушителя достаточно свободного пространства.

Примечание. Данное устройство поставляется с надлежащим оборудованием для установки. Убедитесь, что конструкция стены подходит для подвешивания (см. Шаг 3A).

B. Перед началом установки любого водного полотенцесушителя Myson обратите внимание на следующее:

  1. Максимальная рабочая температура не должна превышать 150 ° F или 66 ° C . Любая рабочая температура воды выше 150 ° F может создать потенциальную опасность ожога.
  2. Гидронным полотенцесушителям Myson требуется 20–30 минут для правильного нагрева полотенец.По этой причине мы не рекомендуем протягивать полотенцесушители через душевые краны.
  3. Гидронные полотенцесушители
  4. Myson можно безопасно эксплуатировать круглый год, не выключая их.
  5. Гидронные полотенцесушители Myson могут управляться таймером или термостатом, который управляет насосом системы.

C. См. Приблизительную информацию на последней странице


Шаг 2. Осмотрите полотенцесушитель Myson

A. Осторожно распакуйте полотенцесушитель Myson, чтобы избежать повреждения или потери каких-либо деталей.Открывая коробку и разворачивая полотенцесушитель, убедитесь, что детали случайно не выброшены. (См. Иллюстрацию, рис. 1).

B. Полотенцесушители Myson поставляются в специально разработанных картонных коробках. Вся поверхность полотенцесушителя обернута вручную для защиты отделки. Проверьте упаковку на предмет повреждений. Осторожно снимите защитную пленку и переместите полотенцесушитель на место.


Шаг 3: Установка

А.Монтаж:

  1. Полотенцесушитель Myson разработан со встроенными крепежными фланцами. Это упростит постоянное и надежное крепление полотенцесушителя к стене или полу с помощью прилагаемых шурупов. Кроме того, некоторые модели поставляются с регулируемыми распорками для дополнительной безопасности.

B. Установка клапана:

  1. Клапаны состоят из основного корпуса, муфтового соединения, медного компрессионного кольца и гайки, расположенных в нижней части клапана (пока необходимо иметь в наличии комплект втулок).
  2. Набор втулок состоит из небольшой накладной пластины и соответствующей 3-дюймовой трубки, используемой для закрытия соединений водопровода.
  3. После заглушки медных трубок поместите муфту и накладку на открытую медную трубку.
  4. Наденьте стяжную гайку и кольцо на медную трубку (см. Рис. 2).
  5. Затем снимите клапаны с полотенцесушителя и убедитесь, что клапаны полностью ОТКРЫТЫ.
  6. Важно: Для гидронных полотенцесушителей Myson необходимо отдельно приобрести два клапана. Один клапан всегда постоянно открыт, но другой клапан может быть открыт или закрыт. Эти клапаны уплотняют только в полностью ОТКРЫТОМ или полностью ЗАКРЫТОМ положении. Использование клапана для дросселирования потока воды приведет к утечке на штоке клапана.

  7. Снимите штуцер и ниппель с клапана. Нанесите уплотнительную ленту из ПТФЭ или герметик для соединения труб на резьбу ниппеля. Вручную затяните соску к полотенцесушителю. Вставив в ниппель шестигранный ключ, затяните вручную, чтобы обеспечить надлежащую посадку.
  8. (НЕ ИСПОЛЬЗУЙТЕ ТРУБНЫЙ КЛЮЧ ИЛИ ПЛОСКОГУБЦЫ и НЕ ЗАНИМАЙТЕСЬ. ИЗБЫТОЧНОЕ ЗНАЧЕНИЕ ПРИВЕСТИ К УТЕЧКЕ ИЗДЕЛИЯ)

    Примечание: При затяжке все еще могут быть видны от одной до трех ниток резьбы.

  9. Установите клапан в нужное положение и вставьте медную трубку в основание клапана. Вставьте соединительный ниппель в клапан и слегка затяните накидную гайку. Затяните вручную стяжную гайку.
  10. Осторожно: НЕ ПОВОРАЧИВАЙТЕ КОРПУС КЛАПАНА, ПОВОРАЧИВАЙТЕ ТОЛЬКО ГАЙКУ. При повороте корпуса клапана компрессионное кольцо разрывается, что делает маловероятным хорошее уплотнение.НЕ ЗАНИМАЙТЕСЬ!

  11. Поверните стяжную гайку еще на 1/4 оборота для надежного уплотнения. Затяните штуцер на клапане. Повторите для второго клапана. К этому времени вода готова для циркуляции через полотенцесушитель Myson.
  12. Подключите полотенцесушитель к системе горячего водоснабжения, используя один из вариантов, показанных ниже. Когда все соединения выполнены, добавьте воду и вентиляционный блок, используя спускной клапан, расположенный на верхней направляющей сзади или сбоку блока, в зависимости от стиля блока.

Примечание. Ключ для спускного клапана входит в комплект поставки устройства.


Шаг 4: Эксплуатация и обслуживание

Ваш полотенцесушитель Myson можно оставлять включенным постоянно, без вреда для полотенцесушителя или предметов на нем.

Очистка:

Поверхность вашего полотенцесушителя Myson можно защитить и сохранить, периодически протирая его влажной тканью, а затем слегка полируя мягкой сухой тканью. Ни при каких обстоятельствах нельзя использовать абразивные чистящие порошки или полироль для металла на любой части хромированного или позолоченного полотенцесушителя.

Подключение электрического водонагревателя на два галлона

Общие: полотенцесушители Myson требуют подачи горячей воды с температурой от 120 ° F до 150 ° F. В данной схеме подключения в качестве источника тепла используется автономный водонагреватель. Все, что требуется — это небольшой нагреватель на два галлона.

  1. Подсоедините полотенцесушитель к нагревателю, как показано на рисунке 4. Циркуляционный насос должен быть установлен на выходе горячей воды мини-нагревателя. Возврат подключается к обратному порту мини-нагревателя или может быть подключен к подаче холодной воды.На подаче холодной воды следует установить запорный вентиль. Установите предохранительный клапан на мини-нагреватель.
  2. Используйте трехходовой смесительный клапан, чтобы снизить температуру воды, поступающей в полотенцесушитель, до уровня не выше 150 ° F.
  3. Наполните полотенцесушитель и удалите воздух из него. Откройте вентиляционное отверстие полотенцесушителя с помощью прилагаемого вентиляционного ключа. Закройте воздушный клапан и дайте воде циркулировать. После нагрева может потребоваться вентиляция несколько раз, чтобы удалить весь увлеченный воздух.
  4. Управляйте циркуляционным насосом с помощью термостата, таймера или ручного переключателя.

Паровой котел (на конденсате) Подключение

  1. Установите байпасный контур 3/4 дюйма с шаровым краном с полным отверстием от возвратного конденсата до отвода горячей воды. НЕ подключайте к паропроводу. Для полотенцесушителей Myson требуется вода с температурой не выше 150 ° F.
  2. Подключите полотенцесушитель в отдельной зоне с циркуляционным насосом на линии подачи к полотенцесушителю, как показано на рисунке 5.
  3. Установите 3-ходовой смесительный клапан, соединяющий возврат полотенцесушителя и подачу от котла, как показано.
  4. Наполните полотенцесушитель и удалите воздух из него. Откройте вентиляционное отверстие полотенцесушителя с помощью прилагаемого вентиляционного ключа. Закройте вентиляционное отверстие и дайте воде циркулировать. После нагрева может потребоваться вентиляция несколько раз, чтобы удалить весь увлеченный воздух.
  5. Отрегулируйте шаровой кран с полным отверстием на байпасной линии котла, чтобы отводить часть обратной воды через котел для добавления тепла в зону.
  6. Система балансировки для достижения температуры воды 150 ° F, поступающей в полотенцесушитель

Подключение к водонагревателю для горячего водоснабжения

  1. Полотенцесушители Myson спаяны из материалов, безопасных для питьевой воды, и совместимы с системами горячего водоснабжения, см. Рисунок 6.Температура горячей воды должна быть установлена ​​максимум на 150 ° F.
  2. Установите циркуляционный насос на линию подачи к полотенцесушителю. Подключите обратку полотенцесушителя с подачей холодной воды к водонагревателю. Установите обратный клапан на подаче холода в соответствии с местными нормативами.
  3. Наполните полотенцесушитель и удалите воздух из него. Откройте вентиляционное отверстие полотенцесушителя с помощью прилагаемого вентиляционного ключа. Закройте вентиляционное отверстие и дайте воде циркулировать. После нагрева может потребоваться вентиляция несколько раз, чтобы удалить весь увлеченный воздух.
  4. Управляйте циркуляционным насосом с помощью термостата, таймера или ручного переключателя.

Подключение систем лучистого отопления

  1. Для систем лучистого отопления с доступной температурой воды выше 150 ° F следуйте инструкциям по подключению к системам водяного (водяного) отопления на рисунке 4.
  2. Для систем лучистого отопления, работающих при температуре около 120 ° F, следуйте инструкциям по подключению к водонагревателям для бытового потребления на рисунке 6.
  3. Для низкотемпературных систем лучистого тепла, работающих при температуре ниже 120 ° F, требуется отдельный нагреватель.Следуйте инструкциям по установке с использованием электрического водонагревателя на рис. 4.

Как установить водяной полотенцесушитель

Представьте себе такую ​​роскошь, как горячее полотенце после душа. Установка водяного полотенцесушителя — отличный способ побаловать себя; кроме того, полотенцесушитель обеспечит более чистые и свежие полотенца, так как он предотвращает попадание пыли. Полотенцесушители отлично подходят для сушки использованных полотенец после ванны или душа. Эти устройства также обычно используются для сушки курток и стирки.Тепло защищает одежду и полотенца от плесени.

Гидравлическим полотенцесушителям требуется горячая вода; они обычно подключаются к системе центрального отопления. Они дороже электрических полотенцесушителей, но доступны во всех размерах, стилях и бюджетах. Водяной полотенцесушитель можно установить своими руками; однако в целях безопасности рекомендуется, чтобы его установил профессионал. Если вы решили выполнить задачу самостоятельно, выполните следующие действия.

Шаг 1 — Закройте подачу воды

Выключите подачу воды и слейте воду из радиатора. Надевайте защитную одежду, перчатки, очки и резиновые наколенники.

Шаг 2 — Снятие радиатора

Используйте сабельную пилу, чтобы разрезать подачу радиатора и снять его. Не выбрасывайте радиатор в мусор. Вместо этого обратитесь в муниципальное управление, чтобы узнать, как лучше всего утилизировать его.

Шаг 3 — Резка пола

Разрежьте пол, удалив плитку или деревянный настил. Затем перенести трубопроводы горячего водоснабжения и обратки.

Шаг 4 — Отметка места

Прижмите полотенцесушитель к поверхности и отметьте его запланированное место карандашом.

Шаг 5 — Сборка медных трубопроводов

Обрежьте и соберите медные трубопроводы и фитинги. Он должен подключить линии горячего водоснабжения и обратки к новым местам. Используйте паяльную лампу, чтобы загерметизировать каждую трубу и фитинги.

Шаг 6 — Медный переходник с резьбой

Поместите медный переходник с резьбой на углы трубопровода горячей воды и переустановите пол. Вставьте хромированный ниппель с запорным вентилем в медный переходник. Затяните его с помощью разводного ключа.

Шаг 7 — Маркировка

С помощью карандаша отметьте линии, где будет прибиваться полотенцесушитель.При необходимости просверлите отверстия.

Шаг 8 — Крепление полотенцесушителя

Прикрепите гидравлический полотенцесушитель к стене с помощью болтов или шурупов. Прикрепите устройство к основанию вешалки. С помощью разводного гаечного ключа и плоскогубцев прикрепите хромированный запорный клапан к нижней части водяного обогревателя.

Шаг 9 — Проверка и очистка водяного подогревателя полотенец

Включите воду и проверьте, нет ли утечек. Убедитесь, что водяной полотенцесушитель работает правильно. Для очистки полотенцесушителя используйте мягкие чистящие средства и мягкую ткань.

Советы и предупреждения

Температура воды должна быть от 120 ° F до 150 ° F. Любая температура ниже указанной не поможет согреть полотенца. Более высокая температура может привести к ожогам кожи.

Полотенцесушители с боковым подключением. Водяной полотенцесушитель с боковым подключением На что обращать внимание при выборе полотенцесушителя

В каждой квартире установлен полотенцесушитель. Это удобное устройство для сушки одежды и банных принадлежностей.Самое главное — это выбор материала для нее и способа монтажа. Самой надежной считается модель с боковым типом подключения.

У этого типа много преимуществ:

  • Поверхности стен не повреждаются при установке;
  • Монтаж возможен после всех отделочных работ;
  • Устанавливается в основные стояки.

Материалы, из которых изготовлены полотенцесушители

Продукция изготавливается из трех видов материалов.Это нержавеющая сталь, полимеры и хромированная латунь. Самый популярный и надежный продукт — нержавеющая сталь. Изготовлен с дополнительной хромированной отделкой. Стенки трубы должны иметь толщину не менее полутора миллиметров.

Современные предметы интерьера имеют разные формы, которые можно выбрать в зависимости от размера ванной комнаты, дизайна и функциональных потребностей. Самым распространенным видом остается змеевик, который ранее устанавливался при строительстве квартир.Теперь его можно заменить на лесенку, лиру, изделие в виде букв П и М.

Соединение

Раньше полотенцесушитель с боковым подключением устанавливался только с системой отопления. В этом случае проще всего заменить его летом, когда отключено отопление. Теперь его также можно смонтировать с системой ГВС. В этом случае необходимо согласовать с обслуживающей организацией отключение стояка горячей воды при установке. Для того, чтобы прибор работал круглый год, такую ​​возможность даст подключение к горячему водопроводу, но при подключении к центру отопления он будет работать только во время его работы.

Удобные как в использовании, так и при установке, полотенцесушители с боковым подключением серии «RT» с каждым годом находят все больше и больше преданных поклонников. И главная заслуга этого, помимо отменного качества таких конструкций, — это целый список их несомненных достоинств. Сварная конструкция обеспечивает надежность изделия даже при резких перепадах температуры и сильном водном стрессе. Тогда как достаточно большая площадь теплоотдачи достигается за счет наличия сразу нескольких поперечин.В свою очередь, стандартные разъемы (32, 50 и 60 см) гарантируют, что система на 100% подходит для любой системы водоснабжения российского образца. Богатый ассортимент моделей и размерных вариаций позволит выбрать наиболее подходящее изделие для интерьера любой ванной комнаты. Кроме того, такие «лестницы» достаточно универсальны и активно используются не только в квартирах и частных домах, но и в туалетных и душевых комнатах общественных учреждений или даже производственных помещениях. Это многоконтурные модели, обеспечивающие максимальный отвод тепла.

Универсальные полотенцесушители с боковым подключением

Такой полотенцесушитель отлично справится не только с сушкой полотенец или белья, но и с поддержанием оптимальной температуры в помещении. В основном рекомендуется устанавливать боковое подключение полотенцесушителя, если в помещении не предусмотрен донный подвод воды. Также такие модели очень востребованы при необходимости замены полотенцесушителя старого типа (например, формы «П» или «М»). В этом случае пригодится такой стильный, функциональный и надежный полотенцесушитель, как модель из коллекции «РТ».Однако следует учитывать, что низ все же идеальный подход для «лесенки». А если в вашей ванной комнате предусмотрено нижнее подключение, рекомендуем обратить внимание на модели с нижним или универсальным подключением, которые также в большом ассортименте представлены в нашем каталоге.

Размеры бокового подключения полотенцесушителя — 32, 50 и 60 см по осям

Возможно изготовление полотенцесушителя с выводами для подключения к стене (спине), цена указана в таблице, срок изготовления 5-7 дней.


Технические характеристики
Тип Вода
Толщина стенки основной трубы 2,0 мм
Диаметр трубы Ø — 32 мм (1 ‘) x 2 мм; Ø — 18 мм x 1,5 мм
Материал Нержавеющая сталь AISI 304
Поверхность Зеркальное отражение
Полировка Электроплазменный
Покрытие Отсутствует
Испытательное давление 40 атмосфер
Рабочее давление 8 атм. (Максимум 24,5)
Температура воды 110 Сº
Срок службы 10 лет
Производитель Россия, г. Москва, ООО «Зигзаг»
Гарантия 5 лет

Состав комплекта
полотенцесушитель Краны Маевского Настенное крепление Паспорт

Типоразмеры и цены полотенцесушителей с боковым подключением RT


По осям соединения 32 см
По осям соединения 50 см По осям соединения 60 см
Цена, руб. Соединение x ширина x высота см Цена, руб. Соединение x ширина x высота см Цена, руб.
RT 32 x 40 x 50 4560 РТ 50 х 40 х 60 4810 RT 60 х 40 х 70 5420
RT 32 х 40 х 60 4810 РТ 50 х 40 х 70 5420 RT 60 х 40 х 80 5910
RT 32 х 40 х 70 5420 РТ 50 х 40 х 80 5910 RT 60 х 40 х 100 7270
RT 32 х 40 х 80 5910 RT 50 х 40 х 100 7270 RT 60 х 40 х 120 8370
RT 32 x 50 x 50 4920 РТ 50 х 50 х 60 5170 RT 60 х 50 х 70 5790
RT 32 х 50 х 60 5170 РТ 50 х 50 х 70 5790 RT 60 х 50 х 80 6400
RT 32 x 50 x 70 5790 РТ 50 х 50 х 80 6400 RT 60 х 50 х 100 7630
RT 32 x 50 x 80 6400 РТ 50 х 50 х 100 7630 RT 60 х 50 х 120 8860
RT 32 x 60 x 50 5420 РТ 50 х 60 х 60 5540 РТ 60 х 60 х 70 6280
RT 32 х 60 х 60 5540 РТ 50 х 60 х 70 6280 RT 60 х 60 х 80 6890
RT 32 х 60 х 70 6280 РТ 50 х 60 х 80 6890 RT 60 х 60 х 100 8010
RT 32 х 60 х 80 6890 RT 50 х 60 х 100 8010 RT 60 х 60 х 120 9360

Большинство выпускаемых производителями сантехнического оборудования водяных полотенцесушителей имеют бокового подключения (или подводящего). Среди них:

  • классические устройства-катушки М-образной или П-образной формы;
  • аппаратов фокстрот;
  • устройств — «лестница» и др.

Водяной полотенцесушитель — это, по сути, тот же радиатор, только с несколькими различными функциями. Чтобы прибор успешно вписался в существующую систему отопления и горячего водоснабжения, не нарушая ее функционирования, необходимо произвести его правильное подключение.

Полотенцесушители с боковым подключением имеют два или четыре отверстия.Самый простой способ подключения — для устройств с двумя отверстиями. Они подключаются к двум трубам — «подающей» и «обратной». Первая — это труба, по которой горячая вода поступает в устройство, вторая — та, из которой вода выходит и следует через систему отопления.

Устройство можно подключить к системе отопления или непосредственно к стояку горячей воды. При подключении к системе отопления он будет работать в течение всего отопительного сезона. В сочетании с системой горячего водоснабжения интенсивность нагрева будет напрямую зависеть от интенсивности вашего потребления горячей воды.

Для подключения прибора к трубам отопления или горячего водоснабжения используются фитинги или переходная муфта с внутренней или внешней резьбой («американка»). При подключении приборов к централизованному отоплению с отдельным стояком рекомендуется использовать радиаторные краны, регулирующие интенсивность потока воды.

В ассортименте Интернет-магазин MirCli представляет широкий выбор моделей продукции с боковым подключением. Вы можете выбрать устройства с широким выбором форм трубок, дизайнов, цветов поверхности и структуры (зеркальные, глянцевые, матовые), количества точек подключения и т. Д.Вы можете купить все модели, представленные в каталоге интернет-магазина, по самой выгодной цене в Москве и других регионах России.

Оснащение современной ванной комнаты — это не только всем известная сантехника (ванна, раковина, душ), но и полезный и функциональный прибор — полотенцесушитель. Он предназначен для сушки полотенец, халатов и вещей для стирки. Кроме того, сушилка обеспечивает обогрев помещения.

Учитывая специфику использования полотенцесушителя — в условиях постоянной повышенной влажности — нужно правильно его выбрать.Следует учитывать следующие характеристики:

  • Сечение трубы — малый диаметр снижает теплоотдачу. Оптимальный размер — 22 мм.
  • Наличие на поверхности слоя никеля увеличивает антикоррозионную стойкость устройства. Полотенцесушитель с боковым подключением не оставит на ткани ржавых пятен.
  • Конфигурация — влияет на эффективность. Хорошо себя показал лестничный радиатор. По желанию можно выбрать более оригинальные по дизайну модели.


Виды монтажа сушилки

Нержавеющая сталь, полимеры, латунь (хромированная) и оцинкованная сталь используются в качестве сырья для изготовления полотенцесушителей. Первый материал в этом списке гарантирует самый долгий срок службы. Что касается формы изделий, то она имеет большое количество вариаций, в том числе сложные дизайнерские «инсталляции» для ультрасовременных интерьеров.

«Рабочий» парк оборудования будет зависеть от способа установки.Различают следующие типы установки:

  • Установка водяного полотенцесушителя с использованием бокового подключения — удобный процесс монтажа и надежное крепление.
  • Установка с помощью нижнего соединения — используется, если продукт крупногабаритный или имеет сложную конфигурацию.
  • Диагональное подключение — обеспечивает беспрепятственную циркуляцию воды. Применить метод не всегда удается из-за особенностей расположения водопровода.

Важные нюансы подключения

Змеевик можно подключить к системе отопления или к стояку, по которому подается горячая вода. В первом случае монтажные мероприятия нужно проводить по окончании отопительного сезона, чтобы не прибегать к принудительному отключению центрального отопления. Во втором — оборудование будет работать только при наличии горячей воды в кране.

При покупке полотенцесушителя необходимо обращать внимание на наличие сопроводительных документов, в частности — инструкции, в которой намечена схема бокового подключения водяного полотенцесушителя.Она поможет вам завершить установку самостоятельно, без помощи сантехников.

Боковое подключение актуально как при врезке в ГВС, так и в случае врезки в систему отопления. Первая необходимая монтажная операция — это установка клапанов перекрытия для полотенцесушителя с боковым подключением. В случае аварии это даст возможность отключить воду в вашей квартире только на радиатор.

Еще одно обязательное действие, предшествующее установке, — согласование таких мероприятий с работниками ЖЭК (с указанием времени проведения работ).

Преимущества боковой облицовки

Преимущество бокового подключения в том, что его можно установить прямо на стояке. Фактором, который делает водяной полотенцесушитель с боковым подключением оптимальным оснащением, среди прочего является привлекательный внешний вид и скрытая разводка коммуникаций, не портящая интерьер ванной комнаты.

Регулировка положения устройства не вызывает никаких проблем; для этого используется специальный кронштейн, который крепится к стене.Именно эта деталь удерживает сушилку на поверхности стены.
При установке полотенцесушителя необходимо надежно изолировать каждое соединение (можно использовать льняную обмотку), потому что если утечка обнаружится в скрытом в стене месте, то устранить ее, не повредив, будет практически невозможно. внешний вид ванной.

Последовательность установки

Замена змеевика начинается с демонтажа изношенного устройства. Затем устанавливаются гидрозатворы, на резьбу подключается новое оборудование (с помощью угловой или прямой арматуры).Необходимо проверить герметичность подключенного устройства. Это заключительный этап. В среднем вся операция занимает несколько часов.

С помощью полотенцесушителей с боковым подключением можно не только обогреть ванную комнату, но и предотвратить возникновение такого неприятного явления, как плесень.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
