Как использовать мультиметр – инструкция для чайников

Мультиметр является очень полезным прибором, который позволит, как начинающему, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи. На самом деле, работать данным видом тестера совсем не сложно, главное запомнить правильность подключения щупов, а также предназначение всех диапазонов, указанных на передней панели. Далее мы предоставим подробную инструкцию для чайников о том, как пользоваться мультиметром в домашних условиях!

• Знакомимся с тестером
• Измеряем напряжение
• Измеряем силу тока
• Измеряем сопротивление
• Используем прозвонку
• Видео уроки по теме

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

• OFF – тестер выключен;
• ACV – переменное напряжение;
• DCV – постоянное напряжение;
• DCA – постоянный ток;
• Ω — сопротивление;

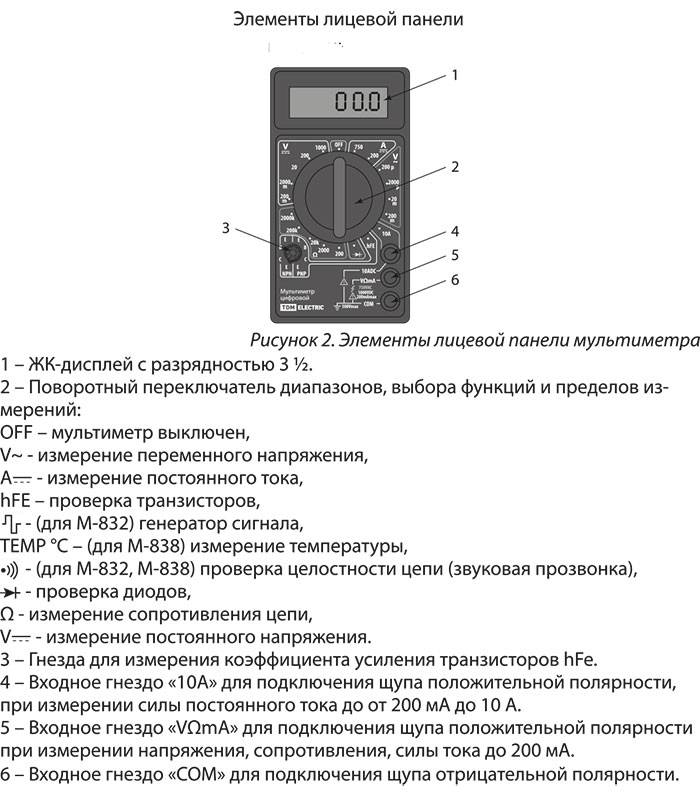

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.

к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

Учимся работать с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров.

Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

Модель DT-832

MASTECH M300

DT 838

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

• Список инструментов электрика
• Как выбрать мультиметр для дома
• Чем отличается зануление от защитного заземления
• Как определить короткое замыкание в сети

Как пользоваться мультиметром — РИНКОМ

Как пользоваться мультиметром — РИНКОМ

Главная

Статьи

Как пользоваться мультиметром Как пользоваться мультиметром

23 сентября 2022

Гирин Кирилл

Мультиметр – это универсальный измерительный прибор, востребованный при диагностике электрических цепей и смежного оборудования.

Устройство подходит для бытового и профессионального использования, позволяет выполнить прозвонку, определить напряжение, сопротивление и силу тока. Техника обладает множеством дополнительных функций, обеспечивающих качественное проведение монтажных и ремонтных работ.

В материале:

• Знакомство с устройством
• Особенности проведения замеров
• Как проверить напряжение мультиметром?
• Как проверить ток мультиметром?
• Как измерить сопротивление мультиметром?
• Прозвонка
• Часто задаваемые вопросы
• Как приобрести мультиметр?

Знакомство с устройством

Перед тем как пользоваться мультиметром, стоит изучить его элементы. В верхней части устройства расположен жидкокристаллический дисплей. На нем отображаются результаты измерений и режимы работы. Количество числовых элементов и обозначений зависит от модели.

Рис. 1 Дисплей мультиметра

В центре мультиметра расположен переключатель. Он позволяет выбрать режим работы и диапазон измерений. Для выключения прибора переключатель переводится в вертикальное положение.

Рис. 2 Переключатель функций

В нижнем правом углу находится разъем для проверки транзисторов, активируемый в режим hFE.

Рис. 3 Разъем для проверки транзисторов

Разъемы для подключения щупов присутствуют в нижней правой части прибора. В верхний устанавливается красный (положительный) щуп при измерениях в диапазоне до 10 А. Средний также предназначен для положительного щупа. Его используют при работе с любыми токами, кроме 10 А. В последнем разъеме размещается отрицательный (черный) щуп.

Рис. 4 Разъемы для подключения щупов

Чтобы подробнее узнать о том, как измерять мультиметром, необходимо познакомиться со всеми доступными режимами.

Обозначение	Расшифровка	ИзображениеDCV
DCV	Работа с постоянным напряжением
ACV	Работа с переменным напряжением
DCA	Работа с постоянным током
Ω	Работа с сопротивлением
Изображение диода	Работа в режиме прозвонки

Щупы, необходимые для проведения манипуляций, входят в комплект поставки. Они имеют заостренные концы и специальные разъемы для подключения к прибору.

Обратите внимание. Некоторые производители предлагают стрелочные мультиметры. Они обладают аналогичным функционалом, но измерения выполняются с использованием различных шкал.

Рис. 5 Стрелочный мультиметр

Особенности проведения замеров

Посредством мультиметра измеряется широкий спектр параметров. Малые размеры и высокая мобильность позволяют с комфортом использовать устройство на высоте и в ограниченных пространствах.

Перед началом операций важно убедиться в исправности оборудования. В этом поможет пошаговая инструкция «Как проверить мультиметр».

• Подключите щупы в средний и нижний разъем.
• Включите режим «Прозвонка».
• Сомкните токоведущие концы щупов.

Если прибор исправен, раздастся звуковой сигнал, а показатели на дисплее претерпят изменение. Устройства, не поддерживающие звуковую индикацию, просто изменяют числа на экране.

Рис. 6 Как проверить мультиметр на работоспособность

Как проверить напряжение мультиметром?

Знать, как проверить напряжение мультиметром, должен каждый мастер. Это одна из наиболее распространенных операций при использовании прибора.

Инструкция, как измерить напряжение мультиметром.

1. Выбрать подходящую функцию: переменное или постоянное напряжение. При работе с бытовой розеткой это ACV.
2. Установить диапазон измерений.
3. Подключить щупы в средний и нижний разъем.
4. Разместить контактные элементы щупов в отверстиях розетки.

Если все выполнено верно, на экране появится напряжение в сети.

Рис. 7 Как проверить розетку мультиметром

Допускается работа с мобильными источниками питания. Перед тем как проверить батарейку мультиметром, необходимо переключиться в режим DCV. Щупы присоединяются к контактной группе, обозначенной «+» и «-». Как и в случае с розеткой, на экране появятся данные о вольтаже.

Рис. 8 Проверка батарейки мультиметром

Аналогичные рекомендации можно дать тем, кто не знает, как проверить аккумулятор мультиметром. Операция похожа на работу с батарейкой. После выбора режима DCV необходимо установить щупы на клеммы. Если выдаваемое значение меньше 11,5 В, батарея требует зарядки.

Рис. 9 Проверка аккумулятора мультиметром

Как проверить ток мультиметром?

Узнать, как проверить ток мультиметром, поможет пошаговая инструкция.

1. Выберите режим DCA при помощи регулятора.
2. Установите щупы в соответствующие разъемы. При этом важно помнить о 10-амперном диапазоне.
3. Последовательно подключите мультиметр к цепи.

Параллельное подключение устройства не позволит произвести замеры. При сборке тестовой цепи нужно проявить должную внимательность.

Рис. 10 Схема подключения амперметра при измерении силы тока

Как измерить сопротивление мультиметром?

Перед тем как измерить сопротивление мультиметром, необходимо выбрать подходящий режим — Ω, а также соответствующий диапазон. В дальнейшем стоит выполнить ряд действий:

• отключить питание в цепи;
• подключите щупы в нижний и средний разъем;
• установите щупы на целевые участки цепи.

При измерении сопротивления на табло могут появиться значения OL, OVER или 1. Это свидетельствует о неправильном выборе диапазона измерений. Чтобы продолжить работу, необходимо сменить диапазон.

Рис. 11 Как проверить сопротивление мультиметром

Если Вы не знаете, как проверить ТЭН мультиметром, воспользуйтесь методикой измерения сопротивления. Для этого выберите соответствующий режим и подключите щупы к токоведущим частям элемента. Если сопротивление близко или равно 0, значит, ТЭН неисправен.

Рис. 12 Проверка ТЭНа мультиметром

Прозвонка

Узнать, как проверить провод мультиметром, а также как мультиметром найти разрыв цепи поможет обычная прозвонка.

Как с помощью мультиметра определить целостность кабеля: пошаговая инструкция.

1. Токоведущие щупы подключаются к соответствующим разъемам.
2. На мультиметре устанавливается режим «Прозвонка».
3. Щупы присоединяются к противоположным концам провода.

Если с кабелем все в порядке, раздастся соответствующий сигнал. При обрыве мультиметр не произведет каких-либо действий.

Рис. 13 Прозвонка при целом кабеле

Рис. 14 Прозвонка при разрыве цепи

Часто задаваемые вопросы

Как проверить катушку зажигания мультиметром?

Для проверки катушки зажигания необходимо перевести прибор в режим измерения сопротивления, после чего подключить щупы к контактам катушки. Показатель сопротивления в пределах 6 – 8 кОм свидетельствует об исправности узла.

Рис. 15 Проверка катушки зажигания мультиметром

Как проверить транзистор мультиметром?

Для проверки транзистора мультиметром необходимо:

• выбрать режим проверки сопротивления;
• установить красный щуп на центральный контакт, а черным поочередно коснуться остальных;
• если прибор демонстрирует равномерное снижение показателей, значит, элемент исправен.

Также можно использовать соответствующий разъем для проверки транзисторов. Он повышает удобство процедуры, позволяет подключать контактные элементы в специальные пазы.

Рис. 16 Проверка транзистора мультиметром

Как проверить генератор мультиметром?

Проверочная процедура представлена многоуровневым процессом, требующим высокой слаженности действий от мастера. Для проведения работ необходимо.

• Установить автомобиль в неподвижном положении. Обеспечить доступ к генератору.
• Выбрать режим работы с напряжением, указав диапазон измерений.
• Подключить щупы к соответствующим клеммам на АКБ. Надежно зафиксировать прибор.
• Запустить двигатель автомобиля. После прогрева увеличить нагрузку на силовой агрегат.
• Включить потребителей электроэнергии: фары, печку, магнитолу и т.д.
• Ознакомиться с показателями мультиметра.

Если прибор выдает более 14 В на работающем двигателе и более 13,5 В при включенных потребителях, значит, генератор исправен. Более низкие значения свидетельствуют об износе щеток, повреждении генератора или проблемах в сети.

Как приобрести мультиметр?

Приобрести мультиметры поможет магазин «РИНКОМ». Мы предлагаем функциональную продукцию от ведущих производителей. Изделия соответствуют требованиям отраслевых нормативов, обладают значительным эксплуатационным ресурсом. Ознакомиться с полным спектром товаров поможет соответствующий раздел каталога.

Больше полезной информации

Полезные обзоры и статьи

Все статьи

20 декабря 2022

Лучшие отвертки для домашнего и производственного использования

24 октября 2022

Лучшие автомобильные домкраты для бытового и профессионального использования

20 июня 2022

Полировка металла

8 марта 2022

Полировка металла на производстве и в быту

Все статьи

Подписывайтесь на нас

Присылаем скидки на инструмент и только полезную информацию!

Не нашли нужной позиции в каталоге?

Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!

Заказать

Каталог

Корзина Сравнить

Вход

Мы используем файлы cookie. Они помогают улучшить ваше взаимодействие с сайтом.

Принимаю

?>

Как пользоваться мультиметром

К

Джеймс Фицджеральд

Джеймс Фитцджеральд

Джеймс Фицджеральд — эксперт по благоустройству дома и писатель с более чем десятилетним практическим опытом в области нового строительства, реконструкции, плотницких работ, покраски, сантехники и ландшафтного дизайна. Он боролся с огромными деревьями как альпинист и оператор подъемника. Джеймс писал для сайтов Bob Villa Family Handyman и HomeServe, а также владеет услугами разнорабочих.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 11.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Адриен Лего

Мультиметры являются бесценным инструментом для поиска и устранения неисправностей широкого спектра электрических компонентов. Возможных приложений много, но они обычно используются для тестирования:

• Настенные розетки
• Шнуры питания
• Бытовая техника
• Бытовая электроника
• Электрические системы автомобиля

Что такое мультиметр?

Мультиметр — это измерительное устройство, используемое для измерения нескольких электрических величин. Мультиметры могут измерять напряжение, ток, сопротивление и (иногда) проверять непрерывность.

Впечатляющая универсальность мультиметра обусловлена ​​его способностью измерять три основные единицы электричества, в том числе:

• Напряжение: Мультиметры могут измерять два вида напряжения: переменный ток (AC) и постоянный ток (DC). Переменный ток — это напряжение, используемое в электропроводке вашего дома, в то время как постоянный ток используется в основном в транспортных средствах, жилых солнечных системах и бытовой электронике. Напряжение измеряется в вольтах.
• Сопротивление: Сопротивление — это сопротивление протеканию тока по цепи, измеряется в Омах.
• Сила тока:  Вообще говоря, сила тока — это количество электричества, протекающего по цепи, и измеряется в амперах. Количество ампер, протекающих через цепь, представляет собой разницу между приложенным напряжением и присутствующим сопротивлением. Миллиампер (1/1000 ампера) — наиболее распространенная единица измерения ампер с помощью мультиметра.

В дополнение к проверке этих трех функций некоторые мультиметры проверяют непрерывность или отсутствие сопротивления в цепи. Не все мультиметры имеют специальные функции непрерывности, но те, которые издают звуковой сигнал при наличии непрерывности. Если этот параметр отсутствует, вместо него можно использовать проверку сопротивления.

Наконец, есть два разных типа мультиметров: аналоговые и цифровые. Основное различие между ними заключается в их дисплее. Аналоговые мультиметры отображают свои измерения с помощью стрелки, которая перемещается по прогрессивной шкале. Цифровые мультиметры имеют ЖК-экран, на котором результаты измерений отображаются четырьмя или пятью цифрами. Еще одно отличие состоит в том, что аналоговые мультиметры обычно не имеют функции непрерывности, хотя некоторые из них это делают.

Детали мультиметра

• Дисплей: Окно, в котором отображаются электрические измерения.
• Ручка выбора: Круглая шкала, позволяющая выбрать тип измеряемой электрической единицы. Вы можете переключаться между напряжением переменного тока (V с волнистой линией сбоку или над ним), напряжением постоянного тока (DC-) и сопротивлением (Ом), амперами (А) и миллиамперами (мА). Непрерывность обозначается символом диода (треугольник с линией справа) и/или символом звуковой волны на ручке выбора.
• Щупы: Красный и черный провода, используемые для физического тестирования электрических компонентов. Каждый из них оснащен заостренным металлическим наконечником на одном конце и банановой заглушкой на другом. Металлический наконечник используется для проверки тестируемого компонента, а штекер типа «банан» подключается к одному из портов мультиметра. Хотя реальной разницы между двумя щупами нет, черный провод часто используется для проверки заземления и нейтральных (или общих) клемм, а красный провод обычно используется для горячих клемм. При проверке сопротивления и непрерывности не имеет значения, какой щуп и где используется.
• Порты: Большинство мультиметров оснащены тремя портами: COM (или «-»), mAVΩ и 10A. COM расшифровывается как «общий» и это то, к чему обычно подключается черный щуп. Порт мАОм — это место, куда подключается красный щуп для измерения напряжения, сопротивления и тока. Порт 10A — это специальный порт, который используется при измерении токов более 200 мА. Некоторые мультиметры имеют четыре порта, которые разделяют функции настройки мАОм на две части: одна настройка МОм для напряжения и сопротивления и настройка мкА для тока.

Вопросы безопасности

При использовании мультиметра для проверки электричества под напряжением важно соблюдать определенные меры предосторожности, чтобы избежать любого риска поражения электрическим током, поскольку могут произойти несчастные случаи. К ним относятся:

• Ношение изолированных перчаток
• Не использовать мультиметр с оборванными или изношенными проводами на щупах
• Не проводить электрические испытания во влажных условиях
• Не соприкасаться кончиками щупов во время тестирования

Как пользоваться мультиметром

1. Измерение напряжения

   Поверните ручку выбора на переменное или постоянное напряжение, в зависимости от того, что вы тестируете. Поместите черный щуп на отрицательную клемму тестируемого компонента, а красный щуп на положительную клемму.

   В качестве примера предположим, что вы тестируете стандартную трехконтактную электрическую розетку в доме в США. Поверните ручку выбора на переменное напряжение и убедитесь, что датчики подключены к соответствующему порту. Поместите черный щуп в щель в верхнем левом углу выхода (нейтральный), а красный щуп в правый верхний паз (горячий). Если измерение не показывает около 120 вольт, вероятно, виновата проблема с проводкой. Еще одним признаком проблемы с проводкой является размещение черного щупа в U-образной прорези в нижней части розетки (земля), красного штыря в нейтральную прорезь, а результат измерения больше 0.

   Вы также можете проверить заземление розетки, вставив черный штырь в нижний слот, а красный щуп в горячий слот. Измерение должно быть примерно 120 вольт, иначе розетка имеет плохое заземление.

   Ель / Адриен Лего

2. Проверить целостность

   Если ваш мультиметр имеет специальную настройку непрерывности, поверните ручку выбора в положение непрерывности. Убедитесь, что измеритель и датчики работают, коснувшись кончиков датчиков вместе. Измеритель должен подавать звуковой сигнал, если он работает правильно.

   Обычно проверка непрерывности используется для проверки функциональности шнура питания. Начните с прикосновения одним из щупов мультиметра к одному из штырей на вилочной стороне шнура питания. Вставьте другой щуп в соответствующий слот на охватывающем конце шнура. Мультиметр издаст звуковой сигнал, если есть непрерывность. Повторите этот процесс с оставшимися вилками и розетками. Если ни с одной стороны не было звукового сигнала, шнур питания необходимо заменить.

   Затем прикоснитесь одним из щупов к одному из штырьков на вилочном конце шнура, а другим щупом — к другому вилочному штырю на том же конце. Если глюкометр издает звуковой сигнал, это указывает на короткое замыкание и необходимость замены шнура.

   Если в вашем измерителе нет настройки непрерывности, вместо этого вы можете проверить сопротивление. Поверните ручку выбора в положение Ω и выполните ту же процедуру, что описана выше. Единственная разница в том, что вы ищете значение от 0 до 1 на дисплее, а не слушаете звуковой сигнал. Если показание равно 1 или OL (разомкнутый контур), в цепи отсутствует целостность, и шнур следует заменить.

   Наконечник

   Значение сопротивления должно быть очень близко к 0, если вы измеряете от вилки к розетке для каждой из линий (горячей, нейтральной и заземленной).

   Ель / Адриен Лего

3. Измерение сопротивления

   Помимо проверки непрерывности, измерение сопротивления обычно используется при проверке резисторов электрических компонентов (например, в динамике).

   При проверке резистора определите значение сопротивления резистора. Это можно найти либо на самом резисторе, либо в руководстве пользователя тестируемого компонента. Поверните ручку выбора в положение Ω и поместите каждый щуп мультиметра на один из выводов резистора. Если резистор работает правильно, значение сопротивления на дисплее измерителя должно совпадать с номиналом резистора. В противном случае резистор неисправен и его необходимо заменить.

   Ель / Адриен Лего

4. Измерение силы тока

   Одной из наиболее распространенных причин для измерения силы тока является диагностика проблем с электрикой автомобиля. Например, паразитная тяга на аккумуляторе.

   Что такое паразитическая ничья?

   Термин «паразитная тяга», также называемый «сливом», используется для описания электрического компонента, который потребляет электроэнергию, даже когда автомобиль выключен. Это может привести к низкому напряжению аккумулятора, что приведет к постоянно разряженному аккумулятору и проблемам с запуском автомобиля.

   Чтобы диагностировать это, отсоедините кабель аккумулятора от отрицательного вывода аккумулятора (обозначен «-» и обычно имеет черный цвет). Подключите красный щуп к порту мультиметра на 10 А и поверните ручку выбора на настройку усилителя. Подсоедините один из щупов мультиметра к клемме аккумулятора, а другой щуп — к кабелю аккумулятора. Измерение должно быть между 50 и 60 мА. Все, что выше, указывает на паразитическую ничью.

   Если обнаружена паразитная тяга, снимите и проверьте плавкие предохранители автомобиля один за другим, пока не добьетесь желаемых показаний на мультиметре. Источником проблемы является цепь, управляемая вытащенным предохранителем.

   Ель / Адриен Лего

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Сотрудник получил поражение электрическим током в результате контакта с проводами под напряжением. Управление по безопасности и гигиене труда, Министерство труда США.

Как пользоваться мультиметром

• org/HowToDirection»>

  Тест на непрерывность показывает нам, связаны ли две вещи электрически: если что-то непрерывно , электрический ток может свободно течь от одного конца к другому.

• Если непрерывности нет, значит где-то в цепи есть обрыв. Это может указывать на что угодно: от перегоревшего предохранителя или плохой пайки до неправильного подключения цепи.

• Целостность — один из самых полезных тестов для ремонта электроники.

Редактировать

• org/HowToDirection»>

  Для начала убедитесь, что через цепь или компонент, который вы хотите проверить, не проходит ток. Выключите его, отсоедините от розетки и извлеките все батарейки.

• Вставьте черный щуп в порт COM мультиметра.

• Вставьте красный щуп в порт ВОммА .

Редактировать

• Включите мультиметр и установите циферблат в режим непрерывности (обозначается значком в виде звуковой волны).

• Не все мультиметры имеют специальный режим непрерывности. Если у вас нет, то все в порядке! Перейдите к шагу 6 , чтобы узнать об альтернативном способе выполнения проверки непрерывности.

Редактировать

• Мультиметр проверяет непрерывность цепи, посылая небольшой ток через один щуп и проверяя, принимает ли его другой щуп.

• Если щупы соединены непрерывной цепью или напрямую соприкасаются друг с другом, через них протекает испытательный ток. На экране отображается значение, равное нулю (или близкое к нулю), и мультиметр издает звуковой сигнал . Преемственность!

• Если тестовый ток не обнаружен, это означает отсутствие непрерывности. На экране отобразится 1 или OL (разомкнутый контур).

Редактировать

• Чтобы завершить проверку непрерывности, поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

• Как и прежде, если ваша цепь непрерывна, на экране отображается значение, равное нулю (или близкое к нулю), и мультиметр издает звуковой сигнал .

• Если на экране отображается 1 или OL (разомкнутая петля), непрерывность отсутствует, то есть отсутствует путь для прохождения электрического тока от одного датчика к другому.

• Непрерывность является ненаправленной, то есть не имеет значения, какой щуп куда идет. Но есть исключения — например, если в вашей цепи есть диод. Диод подобен одностороннему клапану для электричества, то есть он будет показывать непрерывность в одном направлении, но не в другом.

Редактировать

• Если ваш мультиметр не имеет специального режима проверки целостности цепи, вы все равно можете выполнить проверку целостности цепи.

• Поверните циферблат на самое низкое значение в режиме сопротивления.

• Сопротивление измеряется в омах, обозначается символом Ом .

Редактировать

• В этом режиме мультиметр посылает небольшой ток через один щуп и измеряет то, что (если есть) получает другой щуп.

• org/HowToDirection»>

  Если щупы соединены — либо непрерывной цепью, либо прямым касанием друг друга — через них протекает тестовый ток. На экране отображается нулевое значение (или близкое к нулю — в данном случае 0,8). Очень низкое сопротивление — это еще один способ сказать, что у нас есть непрерывность.

• Если ток не обнаружен, это означает отсутствие непрерывности. На экране отобразится 1 или OL (разомкнутый контур).

Редактировать

• Чтобы завершить проверку непрерывности, поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

• Неважно, какой зонд куда идет; непрерывность является ненаправленной.

• Как и прежде, если ваша цепь непрерывна, на экране отображается нулевое значение (или близкое к нулю).

• Если на экране отображается 1 или OL (разомкнутая петля), непрерывность отсутствует, т. е. отсутствует путь для прохождения электрического тока от одного датчика к другому.

Редактировать

• org/HowToDirection»>

  Включите мультиметр и установите циферблат в режим постоянного напряжения (обозначается буквой V с прямой линией или символом ⎓).

• Практически все бытовые электронные устройства работают от постоянного напряжения. Переменное напряжение — то, которое проходит через линии к вашему дому — значительно более опасно и выходит за рамки этого руководства.

• Большинство мультиметров не поддерживают автоматический выбор диапазона, то есть вам необходимо установить правильный диапазон для напряжения, которое вы собираетесь измерять.

• Каждая настройка на циферблате указывает максимальное напряжение, которое она может измерить. Так, например, если вы планируете измерять больше 2 вольт, но меньше 20, используйте настройку 20 вольт.

• Если вы не уверены, начните с самого высокого значения.

Редактировать

• Подсоедините красный щуп к положительной клемме, а черный щуп к отрицательной клемме.

• Если ваш диапазон был установлен слишком высоким, вы можете получить не очень точные показания. Здесь мультиметр показывает 9 вольт. Это нормально, но мы можем повернуть циферблат в более низкий диапазон, чтобы получить лучшее чтение.

• Если вы установите слишком низкий диапазон, мультиметр просто покажет 1 или OL, указывая на то, что он перегружен или находится вне диапазона. Это не повредит мультиметру, но нам нужно установить шкалу на более высокий диапазон.

Редактировать

• Для начала убедитесь, что через цепь или компонент, который вы хотите проверить, не проходит ток. Выключите его, отсоедините от розетки и извлеките все батарейки.

• Помните, что вы будете проверять сопротивление всей цепи. Если вы хотите протестировать отдельный компонент, например резистор, проверяйте его сам по себе, а не припаянный!

• Вставьте черный щуп в порт COM мультиметра.

• Вставьте красный щуп в порт ВОммА .

Редактировать

• Включите мультиметр и установите шкалу в режим сопротивления.

• Сопротивление измеряется в омах и обозначается символом Ω .

• Большинство мультиметров не имеют автоматического выбора диапазона, а это означает, что вам нужно будет установить правильный диапазон сопротивления, которое вы собираетесь измерять. Если вы не уверены, начните с самого высокого значения.

Редактировать

• Поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

• Неважно, какой зонд куда идет; сопротивление ненаправленное.

• No related posts.
