Почему трубы в полу нужно изолировать

Главная/Статьи о проектировании и монтаже отопления/Об Отоплении/Система отопления квартиры в новостройке/Почему трубы в полу нужно изолировать

В этой статье Вы узнаете, почему трубы в полу нужно изолировать, и в каком нормативном документе это можно прочитать?

О том, что нужно ли изолировать систему отопления квартиры в новостройке интересует всех тех, кто планирует выполнять систему отопления напольного типа и тех, кто купил квартиру в новостройке, а застройщик изоляцию на трубы не установил.

Отопление – это высокотемпературный теплоноситель и если трубы не изолировать то:

1. Будет теряться температура по длине трубы. Труба будет отдавать тепло и нагревать плиту перекрытия, если их не изолировать, а в радиатор будет поступать более низкая температура, и как следствие в помещении будет прохладно.
2. Неизолированная труба будет греть стяжку, и при низких температурах на улице будет достигать своих максимальных значений 80-85⁰С — будет греть стяжку, что приведет к её растрескиванию и порче напольного покрытия – паркета, ламинита, плитки.
3. В местах температурных швов трубопровод будет подвергаться дополнительной нагрузке и деформации.

Автоматически возникает вопрос о том, почему трубы отопления нельзя оставить без изоляции, как например трубы теплого пола?

В загородном строительстве наряду с отоплением выполняют водяные теплые полы, как самостоятельное или дополнительное отопление. Трубопроводы теплого пола укладывают на специальную изоляцию и без всякой изоляции потому, что температура воды/теплоносителя в системе теплых полов не превышает 40⁰С ^– 45⁰С. При такой температуре стяжка не перегревается, а наоборот равномерно прогревается и отдает тепло в помещение.

Если мы говорим о горячем водоснабжении, то изоляция необходима для сохранения температуры горячей воды, а для холодного водоснабжения теплоизоляция защищает от излишка конденсата.

Поэтому изоляция необходима для всех трубопроводов, проложенных в полу.

Если высота планируемой стяжки 10 сантиметров и более, то трубы можно прокладывать в специализированной гофрированной трубе – гофре. Гофра выполняет защитную функцию трубопровода и изоляция только в меньшей степени, поэтому если стяжка 10 сантиметров, то в качестве защитного слоя и изоляции может использоваться гофра.

Гофра может быть цветной – красного и синего цвета для удобства определения подающего и обратного трубопровода, а может быть черного цвета в зависимости от производителей и от принятого решения в проекте системы отопления квартиры.

Есть Управляющие компании, которые разрешают укладку труб отопления и в гофре и в изоляции одновременно. Такой вариант укладки труб удобен тем, что получается двойная защита труб и двойная изоляция, в этом случае допустима заливка стяжки пола не более 7 сантиметров. Это целесообразно с точки зрения экономических соображений – заливка меньшим объемом цемента, то есть существенно дешевле установить гофру и изоляцию на трубы и сделать меньше стяжку меньше на три сантиметра по всей квартире или дому.

Нормативная документация по укладке труб в полу в изоляции — СП 41-102-98.

Необходимость укладки труб в изоляцию записана у каждого производителя металлополимерных трубопроводов и в строительных правилах СП 41-102-98

В разделе №5 о монтаже металлополимерных трубопроводов в пункте 5.6 записано, что на трубопроводы устанавливается изоляция. В этом же пункте указано, что минимальная высота заливки стяжкой над трубопроводом должна быть не менее 3 сантиметров.

В случае прохода труб под деформационными швами их прокладывают в защитной оболочке длинной не менее 1 метра.

В данной статье мы постарались разобрать и ответить на вопросы о том, для чего нужна изоляция трубопровода и какой нормативный источник это подтверждает.

Как изолировать водопроводные трубы (2023) – Forbes Home

• Время работы: 2-3 часа
• Общее время:   от 2 до 3 часов
• Уровень мастерства: Новичок
• Стоимость проекта: от 100 до 200 долларов

Изоляция водопроводных труб экономит энергию, деньги и воду. Это такой простой проект, что вы можете задаться вопросом, почему вы не сделали этого раньше.

Подсчитано, что изоляция водопроводных труб снижает потери тепла на два-четыре градуса по Фаренгейту. Кроме того, вы сэкономите воду, так как вам не придется долго ждать, пока горячая вода дойдет до крана.

Если ваши водопроводные сети доступны, вы можете изолировать их все всего за несколько часов.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните предложения от лучших подрядчиков по теплоизоляции

Бесплатная смета без обязательств

Найти подрядчика

Трубы водоснабжения для изоляции

Не все водопроводные трубы необходимо изолировать. Трубы горячей воды, выходящие из водонагревателя, должны быть изолированы. Если у вас есть полный доступ ко всем вашим водопроводным трубам, постарайтесь изолировать весь участок от водонагревателя до точек распределения, таких как раковины в ванных комнатах, кухонные раковины, душевые и ванны.

Водяные трубы, идущие к водонагревателю, не нуждаются в изоляции. Трубы холодной воды, ведущие в разные части дома, также не нуждаются в теплоизоляции.

Тип изоляции для труб, которую можно купить

Изоляция для труб из стекловолокна

Изоляция для труб из стекловолокна представляет собой длинные полосы стекловолокна, подобные тем, которые используются для стен и чердаков. Изоляция с одной стороны покрыта фольгой и обмотана вокруг труб наподобие ленты.

Изоляцию труб из стекловолокна следует использовать в местах с высокой температурой, например, вблизи водонагревателя или печи. Его также можно использовать в местах, где труба делает много сложных поворотов, так как изоляция трубы из стекловолокна легко наматывается на изгибы.

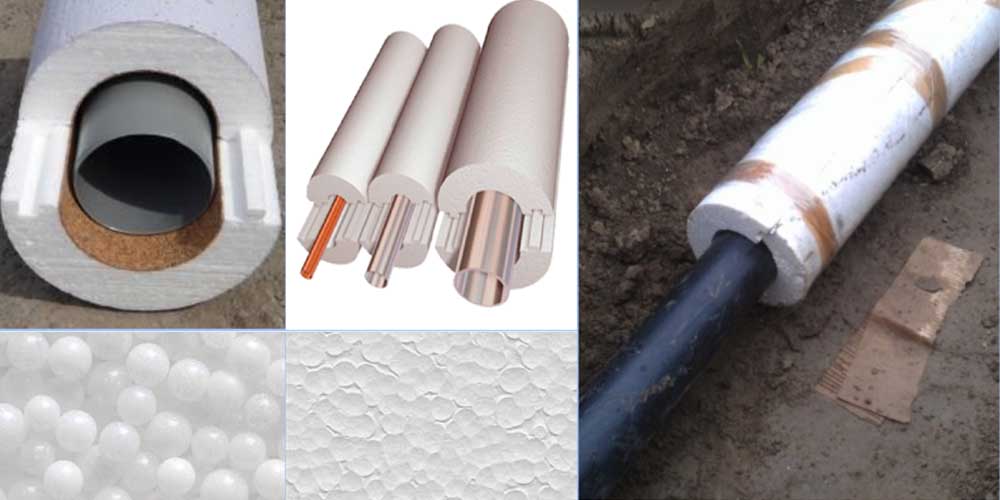

Изоляция труб из пенопласта

Изоляция труб из пенопласта поставляется в виде трубок длиной восемь футов, которые разделены по длине, чтобы их можно было надевать на трубы. Пластиковые полоски покрывают клей на стыке, и эти полоски удаляются, чтобы склеить две стороны вместе.

Изоляция труб из пеноматериала ценна на длинных участках водопроводных труб. Вспененный материал быстро укладывается вдоль труб.

Пеноизоляция может идти по очереди, но это более сложный процесс, чем изоляция труб из стекловолокна. Вам нужно будет отрезать два куска изоляции трубы под углом 45 градусов и соединить их вместе. Или вы можете приобрести отдельные отводы и тройники из пеноматериала, которые также делают повороты, но без необходимости резать под углом.

Когда изолировать водопроводные трубы

Поскольку изоляция водопроводных труб выполняется внутри помещений, ее можно выполнять в любое время года. В идеале вы должны добавить изоляцию к трубам до того, как в вашем районе наступит холодный сезон.

Соображения безопасности

Не снимайте асбестовую изоляцию труб, белую тканевую пленку, которую часто покрывают трубы и воздуховоды в старых домах.

Вдыхание асбеста может вызвать асбестоз, агрессивное состояние, вызывающее рубцевание легких. Хуже того, вдыхание асбеста может вызвать мезотелиому, тип рака, который почти всегда приводит к летальному исходу.

Инструменты

• Канцелярский нож
• Лезвие универсального ножа
• Ножницы
• Квадрат
• Рулетка
• Фонарик
• Лестница
• Защита органов дыхания
• Защита для глаз
• Перчатки

Материалы

• Пенопластовая изоляция труб
• Отводы и тройники из пенопласта (дополнительно)
• Ленточная изоляция из стекловолокна
• Фольгированная лента
• Кабельные стяжки

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните предложения от местных сантехников с самым высоким рейтингом

Бесплатно, оценка без обязательств

найти сантехника

Инструкции

1. Изоляция рядом с водонагревателем

Оберните изоляцию из стекловолоконной ленты вокруг трубы подачи горячей воды, выходящей из водонагревателя. Расширьте его примерно на 10 дюймов. Оберните его фольгированной лентой.

2. Согните изоляцию вокруг витков

Чтобы сделать пенопластовую изоляцию вокруг 90-градусных изгибов, с помощью угольника и универсального ножа отрежьте один кусок изоляции под углом 45 градусов. Далее отрежьте отдельный кусок пеноизоляции под углом 45 градусов. Установите два куска изоляции на соседние трубы и соедините их так, чтобы совмещенные концы соприкасались.

3. Снимите клейкие ленты

После измерения и сухой установки пенопластовой изоляции на трубу снимите ее. Отклейте две полоски клейкой подложки на разделенной части изоляции трубы.

4.

Приклейте изоляцию из пенопласта к трубам

Удерживая пальцами две клейкие стороны врозь, осторожно наденьте изоляцию на трубу. Затем плотно прижмите клейкие секции друг к другу.

5. Надежная изоляция

Закрепите пенопластовую изоляцию на трубах, либо связав ее кабельными стяжками, либо обмотав каждый фут до 18 дюймов лентой из фольги.

6. Продолжить Изоляция на длинных участках

Доступ к трубам, расположенным высоко в области балок с помощью лестницы. Продолжайте изоляцию пеной на длинных водопроводных трубах, которые ведут к различным точкам водораспределения в доме, в первую очередь к кухне и ванной комнате.

7. Окончание в распределительных точках

Продолжайте обматывать трубы изоляцией, пока не дойдете до места, где водопроводные линии входят в этаж выше. Нет необходимости прокладывать водопроводные трубы под тумбой под мойку.

Когда следует обратиться к специалисту

Изоляция водопроводных труб настолько проста и легка, что редко требует дополнительной помощи. Но если вы не можете получить доступ к удаленным участкам трубы, вы можете попросить подрядчика, сантехника или ремонтную службу выполнить эту работу.

Если вам нужно снять гипсокартон, чтобы получить доступ к трубам, это также работа для подрядчика или компании по обслуживанию гипсокартона. Если вы столкнулись с асбестовой изоляцией трубы, которую необходимо удалить, позвоните в компанию по борьбе с асбестом, чтобы она выполнила эту работу.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните предложения от лучших подрядчиков по изоляции

Бесплатно, оценка без обязательств

Найти подрядчика




Ваш дом. Ваши решения. Наша поддержка.

Получите советы экспертов по вашему дому, советы по дизайну, сколько нужно платить профессионалам и наймите экспертов, доставляемых вам ежедневно.

{{ информационный бюллетеньState.emailErrorMsg }}

Спасибо и добро пожаловать в сообщество Forbes Home Improvement!

{{ информационный бюллетеньState.emailErrorMsg }}

Я согласен получать информационный бюллетень Forbes Home по электронной почте. Пожалуйста, ознакомьтесь с нашей Политикой конфиденциальности для получения дополнительной информации и подробностей о том, как отказаться.

Ясное представление об изоляции пластиковых труб

12 декабря 2004 г.

Хотя у пластиковых труб много преимуществ, потребность в меньшей теплоизоляции не входит в их число — как мы выяснили у ДЖОФФА РАЙТА. С ростом использования пластиковых труб для систем ОВКВ возникает ощущение, что для труб, несущих горячую воду, требуется меньшая теплоизоляция. . Очевидно, что теплопроводность пластиковых труб намного меньше, чем у медных и стальных, поэтому требуется меньше изоляции. Или это? У Джеффа Райта из Kingspan Insulation есть цифры. Теплопроводность пластиковых труб колеблется от 0,16 до 0,22 Вт/м·К по сравнению с 385 Вт/м·К для меди и 63 Вт/м·К для стали. Теплопроводность меди в шесть раз выше, чем у стали, но кто-нибудь всерьез задумается об использовании меньшего количества изоляции на стальной трубе? Теплопроводность меди примерно в 2000 раз выше, чем у пластика, а это совсем другая категория. Однако Джефф Райт отмечает, что теплопроводность пластика по-прежнему высока по сравнению с изоляцией (от 0,021 до 0,040 Вт/м·К) — примерно в шесть раз выше. Это означает, объясняет он, что пластиковая труба с толщиной стенки 10 мм эквивалентна миллиметровому или двум жесткой фенольной изоляции. А как насчет более низкой температуры поверхности пластиковой трубы, по которой течет горячая вода, по сравнению с медной или стальной? Джефф Райт отвечает, что причина, по которой к пластиковой трубе можно прикасаться без чрезмерного дискомфорта, заключается в том, что рука может отводить тепло быстрее, чем оно излучается пластиковой стенкой трубы. Точно так же тепло, удаляемое с поверхности пластиковой трубы путем излучения и конвекции, снижает ее температуру до тех пор, пока не будет достигнуто равновесие. Как только применяется изоляция, ситуация меняется, и достигается стационарное состояние, когда температура на границе между пластиковой трубой и изоляцией практически такая же, как и у жидкости в трубе. Путаницу усугубляет то, что требования как действующих, так и предлагаемых строительных норм и правил далеко не ясны. Когда дело доходит до фактической изоляции трубы, Джефф Райт отмечает, что теплоизоляция поставляется с шагом 5 мм, так что небольшой изоляционный эффект пластиковой трубы не влияет на требуемую толщину. Компания Kingspan Insulation рассчитала толщину жесткой фенольной изоляции, необходимую для соответствия стандарту BS5422:2001 для различных размеров труб как из пластика, так и из стали (рис. 1). Эта диаграмма основана на расчетной средней температуре воды в трубе 50°C, теплопроводности 0,025 Вт/м·К для изоляции, 0,22 Вт/м·К для пластиковой трубы и 50 Вт/м·К для стальной трубы. No case «Несмотря на лучшие тепловые характеристики пластиковой трубы, очевидно, что нет необходимости уменьшать количество необходимой изоляции», — говорит Джефф Райт. Он добавляет: «Замена жесткой фенольной изоляции другими материалами даст аналогичный график». 5422, вероятно, противоречит Утвержденному документу L2 Строительных норм и правил, в котором говорится, что этот стандарт должен использоваться для определения теплоизоляционных материалов для труб и воздуховодов». даже если бы была допустима меньшая теплоизоляция, Джефф Райт хотел бы видеть более позитивный прогноз. Он говорит: «Помимо требований законодательства, существует долгосрочная выгода от эффективной изоляции труб для снижения потребления энергии. Этот тип анализа затрат на весь срок службы становится все более важной частью спецификации. Действительно недальновидно пытаться сократить расходы сейчас, экономя на долгосрочных рентабельных элементах, таких как изоляция. Дорого ‘В долгосрочной перспективе это дорого обойдется как конечному пользователю, так и окружающей среде, а если здание не соответствует требованиям, дорого обходится подрядчику, поскольку гораздо проще установить изоляцию в самом начале, чем наносить его с целью исправления.
