Диаметр трубы теплого пола: Какой диаметр трубы для теплого пола будет идеальным?

Если отсутствует предварительный план с инженерными расчетами, перед прокладкой теплых полов приходится решать множество задач, связанных с методами монтажа и определением вида, геометрических размеров и количеством материала трубопровода. Пользователь может сам рассчитать трубу для теплого пола на предварительном этапе, определив важные параметры путем несложных подсчетов или воспользовавшись онлайн-калькуляторами из интернета.

Рис. 1 Варианты покрытий водонагреваемых полов частных домов

Содержание

1. Преимущества теплых полов перед радиаторным отоплением
2. Какие технические параметры определяют при укладке трубопровода
3. Выбор материала трубопровода
4. Температура пола в помещениях
5. Температура теплоносителя
6. Диаметр трубопровода
7. Максимальная длина контуров отопления
8. Тип укладки
9. Расстояние между трубами теплого пола (шаг укладки)
10. Расход трубы теплого пола на 1 м2 таблица

Преимущества теплых полов перед радиаторным отоплением

Главные виды теплообменников для обогревания индивидуальных домов —  радиаторные батареи и водяной теплый пол, последние имеют следующие преимущества:

• Энергоэффективность водонагревного пола значительно превышает батарейное отопление, то есть для обогрева помещений потребуется меньше тепловой энергии и соответственно расхода финансовых средств на топливо.
• Благодаря тому, что трубопровод с тепловым носителем располагается под всей площадью напольного покрытия комнаты, он дает намного более равномерный обогрев помещений, чем точечно расположенные радиаторы около стен.
• Спрятанный в полу трубопровод не нарушает эстетичный вид комнат в отличии от радиаторов, расположенных около стен. К тому же обогреваемый пол удобнее батарей, которые часто мешают эстетичной и практичной расстановке мебели и предметов интерьера в помещении.
• Половой обогрев не отнимает полезную площадь в комнатах в отличие от радиаторных теплообменников.
• Довольно часто в индивидуальных домах кладут на пол плитку, которая обладает высоким коэффициентом теплопроводности и воспринимается всегда холодной. Ее подогрев через пол повышает комфортность пользования помещением, препятствует образованию по углам и в швах плесени или грибка.
• Комнату с нагреваемым полом без радиаторов намного проще убирать, из-за отсутствия грязи в местах выхода труб помещение чище с гигиенической точки зрения.
• Из-за большой массы и объема стяжки, плит перекрытия, в которых помещен нагревательный трубопровод, теплый пол обладает значительно большей тепловой инерционностью в отличие от радиаторных теплообменников. Поэтому при аварийных отключениях электроэнергии и прекращении работы нагревательного котла, тепло в доме при половом обогреве будет удерживаться значительно дольше, чем с батареями.

Рис. 2 Укладка водонагреваемых полов на пенополистирольные подложки

Какие технические параметры определяют при укладке трубопровода

Перед укладкой напольного контура обычно проводят тепловой расчет, который учитывает оптимальную температуру в помещении, потери тепла в зависимости от материала стен (теплопроводности), температурные параметры теплового носителя в системе. Полученные данные помогают рассчитать количество труб для теплого пола, то есть определить их оптимальную длину и диаметр. Перед монтажом полового отопления специалисту и (или) домовладельцу следует определиться с рядом перечисленных ниже факторов.

Выбор материала трубопровода

Для укладки теплых полов оптимально подходит несколько видов металлических и полимерных труб, главные требования к материалам: коррозионная стойкость, хорошая теплопроводность, низкий коэффициент температурного расширения и длительный эксплуатационный срок. При выборе материала трубопровода на теплый пол рассматривают следующие разновидности:

Медь. Трубы из отожженной меди обладают наивысшей степенью теплопроводности и высокой коррозионной устойчивостью, их основным недостатком является высокая стоимость. Также медные трубы сложны в монтаже, при их прокладке для сгибания нужен трубогиб, соединение обычно производят при помощи газовой сварки.

Еще одним недостатком меди может служить форма выпуска — стандартной длины бухты в 50 м не всегда достаточно для устройства контура отопления без стыковых соединений под стяжкой.

Нержавейка. Гофрированный трубопровод из нержавейки обладает приемлемой стоимостью при высокой теплопроводности, неплохой коррозионной стойкостью и относительной простотой в укладке. Его основной недостаток — высокое гидравлическое сопротивление водному потоку, связанное с ребристой поверхностью внутренних стенок, а также не всегда приемлемое качество металла в дешевом товаре, приводящее со временем к коррозии стенок и протечкам.

Рис. 3 Трубопроводы из меди и нержавейки

Сшитый полиэтилен РЕХ. Трубы из сшитого полиэтилена (ПЭ) являются основными конкурентами металлических, они имеют более низкую стоимость и наивысшую степень коррозионной стойкости из-за химической нейтральности полимеров.

Основные недостатки трубопровода из сшитого полиэтилена — высокий коэффициент теплового расширения, кислородопроницаемость и низкая теплопроводность ликвидируется одним выстрелом. После дополнения РЕХ-трубы оболочкой из алюминия (металлопластик) резко падает степень линейного расширения материала от тепла и кислородная проницаемость, улучшается теплопередача трубопроводной линии.

РЕХ-трубы без алюминиевой оболочки просты в укладывании, для их подсоединения к распределительным коллекторным гребенкам можно использовать компрессионные евро-фитинги, которые легко фиксируются разводным ключом без применения специнструмента (паяльников, пресс-клещей).

Сшитые полиэтиленовые РЕХ-трубы реализуют в бухтах длиной до 200 м, так что их метража всегда будет достаточно для устройства контуров отопления любой протяженности.

Термостойкий полиэтилен PERT. Термомодифицированный материал по физическим свойствам пластичности и гибкости напоминает обычный полиэтилен, имеет недостатки, присущие сшитому аналогу РЕХ. Более высокими характеристиками обладает улучшенные PERT-трубы с внутренней алюминиевой оболочкой. Трубопровод из термостойкого ПЭ также монтируют на компрессионные муфты (с алюминиевым слоем на пресс-муфты), его длина в бухтах доходит до 200 м.

Рис. 4 ПЭ-трубы – металлопластик и PERT

Температура пола в помещениях

Поверхность водонагревного пола не должна быть слишком холодной, при низкой температуре сложно получить достаточный обогрев помещения, а находиться и перемещаться по такому покрытию станет некомфортно. Противоположная ситуация приведет к перегреву комнат и также к неудобствам при пользовании полом. Общепринятым считается следующие температурные показатели напольного покрытия:

• для жилых помещений 29 — 32 °С;
• для ванных комнат, санитарных узлов и бассейнов 32 – 35 °С;
• для мастерских или рабочих кабинетов с активной физической деятельностью 26 — 28 °С;
• в коридорах, нежилых помещениях, лестничных площадках, тренажерных залах 18 — 22 °С.

Температура теплоносителя

Температурные характеристики теплоносителя также оказывают существенное влияние на расчет трубы для теплого пола, то есть чем она выше, тем меньшая длина трубопровода понадобится для обогревания помещений.

В отличие от радиаторных батарей, на полы подается теплоноситель в значительно меньшем температурном диапазоне от 40 до 55 °С. Установлено, что оптимальной температурной разницей между подачей и обраткой считается показатель в 10 °С — именно его придерживаются при настройке и регулировке отопительной системы.

Рис. 5 Схемы обогревания индивидуального дома

Диаметр трубопровода

Для укладки теплых полов в основном используют полимерные трубопроводы наружными диаметрами 16 или 20 мм с различной толщиной стенки.

При реализации первого варианта трубопровод легче укладывать, для перекрытия контура понадобится слой стяжки толщиной меньше на 4 мм. Основным недостатком 16 мм линии по сравнению с 20 мм является ее более высокое гидравлическое сопротивление, что приводит к снижению КПД системы. Поэтому рекомендуется укладывать 16 мм трубопровод на объектах небольшой площади, а 20 мм изделия использовать в просторных помещениях с контурами отопления большой длины.

Максимальная длина контуров отопления

Чем больше длина трубопровода и меньше его диаметр, тем более сильное гидравлическое сопротивления испытывает проходящей по контуру теплоноситель и соответственно требуется большая мощность циркуляционного насоса для его проталкивания.

Промышленность выпускает в основном циркулярные электронасосы со стандартизированными параметрами мощности, рассчитанные на определенные нагрузки, то есть если гидравлическое сопротивление в линии станет слишком большим, насос не сможет протолкнуть рабочую среду для ее нормального прохождения по контуру.

Исходя из практических результатов, установлена максимальная длина трубопроводов подогреваемых полов: для 16 мм изделий она не должна превышать 100 м, для 20 мм — 120 м.

Чтобы избежать возможных перегрузок, для работы системы в нормальном режиме обычно не

укладывают 16 мм трубопровод длиной более 80 м, а 20 мм — свыше 100 м.

Рис. 6 Схемы укладки

Тип укладки

Существует две основные формы укладки половых контуров — зигзаг (змейка) и улитка (спираль). Если присмотреться к первому варианту, то очевиден его основной недостаток — разная температура теплоносителя в начальной и более удаленной от распределительной гребенки точки. К тому же при укладке змейкой трубу придется изгибать на 180 градусов, что бывает неприемлемо при использовании жестких материалов (потребует применения трубогиба), а также приведет к повышению гидравлических потерь.

При раскладке улиткой получают абсолютно равномерный прогрев пола, связанный с тем, что ветви подачи и обратки проходит рядом и их суммарная температура всегда равна. То есть в начальной точке контура при наиболее горячей подаче рядом с ней располагается трубопровод с самой холодной обраткой, и такая ситуация наблюдается по всей площади помещения. Еще одно весомое преимущество улитки — ее намного проще укладывать пол, чем зигзаг.

Исходя их вышеперечисленных особенностей, схему укладки зигзагом используют в узких помещениях малой площади и при коротком контуре отопления, а улиткой прокладывают трубопровод в основных помещениях большей площади.

Следует отметить, что недостаток укладки обычным зигзагом устранен в схеме с двойной змейкой, где обратка проходит рядом с трубопроводом подачи.

Рис. 7 Зависимость теплового потока от шага укладки, температуры теплоносителя и диаметра труб

Расстояние между трубами теплого пола (шаг укладки)

Общепринятым шагом укладки считается диапазон от 100 до 300 мм включительно, а стандартным размером его изменений является длина 50 мм. Такие расстояния определены экспериментальным путем, то есть при более близком расположении труб разница температур подачи и обратки будет слишком мала и эффективность работы отопительной системы упадет. При большем удалении сложно получить необходимую для достижения комфортного температурного режима теплоотдачу, а сама поверхность пола станет нагреваться неравномерно с ощутимыми полосками тепла. Шаг укладки влияет на расчет длины трубы для теплого пола, понятно, чем он меньше, тем длиннее трубопровод необходим для монтажа.

Также при укладке учитывают более низкие температуры стяжки около стен и оконных проемов, выходящих на улицу. Поэтому многие специалисты в районе краевых зон (1 метр от наружных стен) рекомендуют уменьшать шаг укладки на 50 мм от основного расстояния для обеспечения равномерности обогрева полового покрытия.

Также для снижения тепловых потерь трубопровод рекомендуется укладывать на расстоянии не менее 150 мм от стен, выходящих на улицу.

Общепринятым считается шар укладки в больших жилых помещениях 200 мм, малых комнатах типа небольших кухонь, ванных и санитарных узлов — 150 мм.

Рис. 8 Теплопередача полов, залитых цементно–песчаной стяжкой, под разными покрытиями

Статья по теме:

Подключение теплого пола к системе отопления – варианты, схемы, узлы системы. Если читаете про расход трубы теплого пола на 1 м2 таблица, то, возможно, будет также интересно узнать про варианты подключения труб теплого пола к системе отопления, то можете почитать об это м в отдельной статье на нашем сайте.

Расход трубы теплого пола на 1 м

Перед тем, как рассчитать длину трубы для теплого пола, определяют следующие показатели:

• общую площадь помещений в квадратных метрах под обогрев;
• и сколько метров трубы надо на 1 квадратный метр теплого пола.

Затем умножают найденную длину трубы на 1 м² на общий квадратаж и получают искомый результат.

Определить, сколько трубы пойдет на квадратный метр теплого пола, можно без всяких формул, призвав на помощь логику. К примеру, если трубопровод укладывается с шагом 200 мм, то на участке площадью 1 м² можно уложить 5 отрезков длиной 1 м, то есть получим искомый результат 5 м.

По аналогии на 1 м² площади при шаге 300 мм уйдет 3 отрезка по 1 м и дополнительно 1/3 длины, то есть 3,3 м.

Если при подсчетах мы учитывали, к примеру, поперечные участки, то не следует забывать и о продольных, то есть к полученным значениям в конце придется прибавить общую длину двух стен комнат или сразу отобразить это в таблице, увеличив подсчитанный ручным методом показатель.

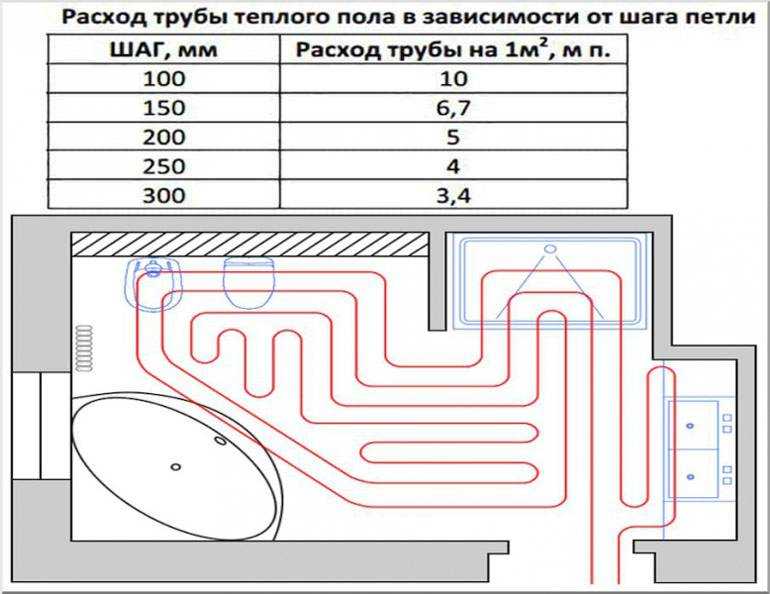

Рис. 9 Таблица расхода трубы на 1 м2 водонагревного пола

Чтобы определить общую длину трубопровода водяного теплого пола, сначала рассчитывают его расход на 1 квадратный метр, а затем умножают полученный результат на общую площадь помещения. Обычно длина трубопровода для обогреваемых полов не должна превышать 100 м, если это происходит, укладывают два и более контуров отопления.

Руководство по выбору труб для водяного теплого пола

Правильные трубы сердце любой системы водяного теплого пола, поэтому мы очень внимательно относимся к те, которые мы поставляем. В Snug мы считаем, что трубы PEX и AL-PEX имеют целый ряд реальных преимуществ, вот почему…

Зачем использовать PEX и AL-PEX, а не PERT трубы AL-PERT?

• Они облегчают жизнь установщикам, поскольку они легче и гибче, чем PERT и AL-PERT.
• Трубы PEX и AL-PEX выдерживают температуру до 95ºC, в то время как PERT может выдерживать только 60ºC. Водяные подпольные системы достигают температуры 65ºC, если их смесительные клапаны открыты до упора, поэтому выбор PEX или AL-PEX дает вам уверенность в том, что ваша система будет продолжать работать даже при максимальной нагрузке.
• В отличие от PERT и Al-PERT, PEX и AL-PEX не требуют развертывания, если вы используете труборез, что экономит драгоценное время.

Но что разница между PEX и AL-PEX?

Основное различие между трубами PEX и AL-PEX заключается в что AL-PEX одобрен WRAS, что означает, что вы можете использовать ту же трубу по всему дому или объекту, включая трубы для питьевой (питьевой) воды, что приводит к более эффективному проекту, так как любые лишние трубы можно использовать в другом месте в проекте.

Мы понимать, что каждый проект уникален и требует компонентов, связанных с вашим потребности. Хотя мы рекомендуем использовать PEX и AL-PEX, а не PERT и AL-PERT, каждый из них имеет свои преимущества, которые могут быть полезны для вашей работы:

Труба PEX

Каковы преимущества трубы PEX?

• Они более гибкие и с ними легче работать, чем с PERT, и они могут изгибаться до радиуса 75 мм, поэтому они подходят для любой из наших систем.
• Их легко вставить в доски, пластины и опоры.
• Их можно использовать в любом помещении.
• Они бывают двух размеров: 12 x 2 мм и 16 x 2 мм.
• Они доступны длиной от 75 м до 500 м, что идеально подходит для крупных проектов.
• Они прочные и эластичные, работают при температуре от -44ºC до 95ºC при давлении 10 бар. №
• Изготовлены из пятислойного сшитого полиэтилена с кислородным барьером EVOH, препятствующим попаданию кислорода в систему, что увеличивает срок службы труб.

Труба AL-PEX

Каковы преимущества трубы AL-PEX?

• Они очень гибкие и с ними легко работать.
• Они бывают универсальных размеров 16 мм x 2 мм.
• Они изготовлены из пятислойного сшитого полиэтилена с прочным алюминиевым сердечником, сохраняющим форму после изгиба, что делает их идеальными для установки одним человеком.
• Они прочные и эластичные, работают при температуре от -44ºC до 95ºC при давлении 10 бар.
• Как упоминалось выше, трубы AL-PEX одобрены WRAS и могут использоваться для питьевой воды.

В чем уникальность системы Snug?

Мы дарим вам больше спокойствия ум, с полной 10-летней гарантией трубы. Как а также покрытие расходов на замену любых неисправных деталей, оно также покрывает стоимость любого ущерба, причиненного дому производственным браком.

Команда технической поддержки Snug Теплый пол всегда рада чтобы помочь и посоветовать лучшую трубу для использования в ваших проектных требованиях, просто позвоните нам по телефону 01772 761333 или напишите по адресу [email protected]

Опубликовано 12 июля 2018 г. in Водяной теплый пол

Категории

Подогрев подъездов и пандусов 8 Электрический теплый пол 29 Регуляторы нагрева 25 Водяной теплый пол 37

Понимание размера трубы PEX для водяного обогрева пола

Знаете ли вы какой размер трубы PEX лучше всего подойдет для вашего проекта лучистого обогрева пола? Водяные системы лучистого теплого пола могут быть простыми и эффективными, но их производительность зависит от ряда переменных. Одним из таких факторов является диаметр трубок, по которым циркулирует горячая вода. В этом посте обсуждаются различные размеры трубок PEX, их определение и идеальные области применения для каждого размера.

Что определяет размер трубы PEX?

Выбор правильного размера трубы необходим для обеспечения комфорта пассажиров и эффективности системы. Это связано с тем, что диаметр трубы напрямую влияет на расход горячей воды и, следовательно, на тепловую мощность. Трубы большего диаметра подают больший объем горячей воды за заданное время (расход) и, таким образом, производят больше тепла на квадратный фут пола, чем трубы меньшего диаметра.

Выбор правильного размера трубы также необходим для обеспечения надлежащего охвата помещения, в котором будет установлена ​​система отопления. Трубки меньшего размера с более низким расходом имеют более короткую максимальную длину пробега, в то время как их аналоги с большей емкостью и большим диаметром могут быть немного длиннее. Это означает, что для исключительно большого пространства может потребоваться более широкая труба, чтобы вместить необходимую длину и обеспечить покрытие всей площади пола.

Вот краткий обзор корреляции между диаметром трубы и максимальным тиражом:

Другими факторами, влияющими на тепловую мощность, являются давление воды, температура и расстояние между трубами. Настройка любой из этих переменных может привести к тому, что система отопления будет излучать больше или меньше лучистого тепла и работать с большей или меньшей эффективностью.

Обратите внимание, что температура воды будет зависеть от типа системы отопления, установленной для здания. Например, тепловой насос будет производить более низкую температуру подачи, чем котел. Чтобы быть уверенным в том, что устанавливаемая вами система напольного отопления будет работать эффективно, узнайте, с какой температурой воды вы имеете дело, прежде чем подобрать правильный диаметр труб и расстояние между ними .

Оптимальные размеры для различных применений труб PEX

Вообще говоря, каждый размер диаметра трубы лучше всего подходит для конкретного применения. В хорошо изолированных помещениях меньшего размера можно достичь желаемой температуры при меньшей теплоотдаче, и обычно для этого требуются трубы меньшего диаметра и более широкое расстояние между ними.

И наоборот, для больших площадей или мест, которые трудно обогреть, могут потребоваться более широкие трубы, уложенные ближе друг к другу. Есть исключения из этих правил; однако требования к тепловой мощности являются основным фактором, определяющим размер.

Диаметр ½ дюйма — идеален для большинства бытовых применений

Наименьший из стандартных размеров труб хорошо подходит для жилых помещений.

Если дом эффективно изолирован и имеет небольшие потери тепла, оптимальное расстояние составляет 12 дюймов по центру. Такое расстояние дает около 30 БТЕ на квадратный фут пола, что достаточно для поддержания комфортной температуры в помещении.

С другой стороны, домов с плохой теплоизоляцией теряют больше тепла через наружные стены и нуждаются в тепловыделении не менее 50 БТЕ на квадратный фут для достижения желаемой температуры в помещении. Этого можно добиться, уложив трубы ближе друг к другу, на расстоянии 9 дюймов от центра.

В ванных комнатах оптимальная температура немного выше, чем в жилых или обеденных зонах, поэтому трубы диаметром ½ дюйма могут располагаться на расстоянии 6 дюймов по центру для получения достаточного тепла.

Диаметр ⅝ дюйма — оптимальный размер для небольших коммерческих помещений

Если вам нужно обогреть небольшое коммерческое здание или промышленное помещение, лучше всего подойдет труба ⅝ дюйма. Этот размер также дает вам некоторую гибкость в отношении теплоотдачи — все, что вам нужно сделать, это настроить расстояние между трубками.

Труба этого размера лишь немного шире, чем вариант ½ дюйма, но позволяет увеличить объем воды почти на 30 %. Более высокая скорость потока приводит к более высокой теплоотдаче — при расстоянии 12 дюймов вы можете получить ⅝-дюймовые трубы для производства 50 БТЕ на квадратный фут пола.

Повышенная теплопроизводительность делает трубы диаметром ⅝ дюйма идеальными для небольших и средних коммерческих помещений. Вы даже можете использовать ⅝-дюймовые трубы в плохо изолированных местах, таких как магазины или ангары. В то время как 12-дюймовое расстояние является стандартным, сгруппировав трубы ближе, на расстоянии 6 дюймов, можно увеличить тепловую мощность до 150 БТЕ на квадратный фут. И наоборот, расстояние 15 или 16 дюймов может быть более экономичным для коммерческих зданий в более теплом климате, где тепловыделение на квадратный фут может упасть ниже 30 БТЕ.

Диаметр ¾ дюйма — стандарт для больших коммерческих и промышленных помещений

Это самый широкий диаметр трубы, который лучше всего подходит для крупных коммерческих и промышленных зданий, а также для систем снеготаяния.

¾-дюймовые трубки удваивают скорость потока своих ½-дюймовых аналогов и могут производить колоссальные 150 БТЕ на квадратный фут, даже если они расположены на расстоянии 12 дюймов по центру. Обладая такой большой теплоемкостью, ¾-дюймовые трубки прекрасно работают в более просторных помещениях. При таком же расстоянии и теплопроизводительности, , вы также можете использовать ¾-дюймовые трубы под проездами и пешеходными дорожками, чтобы растапливали накапливающийся снег и лед .

Обертывание

Определение правильного размера трубы имеет важное значение для эффективной работы системы теплого пола. Несмотря на то, что существует много других переменных, получение правильного диаметра трубы означает получение правильного расхода воды и теплоотдачи на квадратный фут пола. Напомним, вот идеальные области применения для труб каждого стандартного диаметра:

• ½ — жилые дома
• ⅝ — небольшие коммерческие и промышленные объекты
• ¾ — крупные коммерческие, промышленные предприятия и системы снеготаяния

Выбор компании Heat-Sheet панелей для полов с подогревом включает в себя доски, которые поддерживают эти размеры труб и допускают различные варианты расстояния и ориентации для установки труб PEX.
