Диагональное подключение полотенцесушителя: Варианты подключения водяного полотенцесушителя типа Лесенка

Полотенцесушитель с диагональным подключением

• Главная
• Статьи

Водяные полотенцесушители отличаются не только дизайном и материалом, но и способом подключения. От типа подводки зависит то, как циркулирует вода в приборе. Например, в подключенных вертикально змеевиках она будет течь сверху от правой стойки вниз к правой же стойке. Также существуют диагональное и нижнее подключение полотенцесушителя.

Вертикальная (боковая) подводка – стандартная и самая простая. Однако для популярных нынче моделей-лесенок больше подходят нижнее или диагональное подключение. Такой способ позволяет воде циркулировать по всему прибору, проходя по всем перекладинам и равномерно разогревая его.

Диагональным способом подключаются практически все лесенки. Хотя в последнее время производители стали предлагать и лесенки с боковой подводкой.

Это удобно при монтаже, но не очень эффективно: нет гарантии, что вода будет равномерно распределяться внутри сушилки.

Что нужно знать о приборах с диагональным подключением:

• Применяется в первую очередь в полотенцесушителях-лесенках, в том числе с полкой.
• Монтаж сушилки таким способом потребует дополнительной прокладки труб и установки переходников.
• Вода циркулирует от верхней правой стойки к нижней левой, или наоборот – от верхней левой к нижней правой.
• Полотенцесушитель-лесенка должен быть оснащен кранами Маевского для стравливания воздуха при его первом включении. Это предотвратит образование в нем воздушных пробок.
• Лесенки имеют большое количество перекладин и сварных швов. Качеству швов нужно уделить особое внимание, поскольку изделие с некачественными швами может потечь.

Как уже было сказано, основная модель сушилок, монтируемых диагонально – лесенка. В магазине можно найти множество лесенок не только в классическом варианте, но и в необычном исполнении. Самые функциональные — модели с полочками, крупные сушилки, а также приборы с перекладинами, размещенными в разных плоскостях – так, чтобы одежда при сушке не соприкасалась.

Компания Energy предлагает полотенцесушители типа «лесенка», имеющие универсальное подключение. Они могут устанавливаться как диагональным, так и вертикальным или нижним способом.

Среди популярных моделей Energy:

Energy Classic – классическая лесенка с выпуклыми перекладинами. Производится в широком диапазоне размеров: от узких моделей 600х300 мм до крупногабаритных сушилок 1200х600 мм. Также предлагается в виде лесенки с полкой (модель Energy Modus).

Energy Aero – лесенка в необычном, «футуристическом» исполнении с выпуклыми эллипсообразными перекладинами. Перекладины могут быть размещены на одном уровне или смещены по отношению друг к другу. Также разных размеров: от 600х600 до 1000х600 мм.

Energy Ideal – элегантная модель, которая впишется в модный интерьер с восточными нотками или в стиле hi-tech. Размещенные группами прямые перекладины выходят за вертикальный контур. От 600х500 до 1000х500 мм.

Energy Rose – необычная модель с прямыми перекладинами и смещенными в одну сторону вертикальными осями. В единственном варианте – 800х600 мм.

Еще больше моделей водяных полотенцесушителей с диагональным подключением представлено на нашем сайте. Все водяные модели Energy изготовлены из нержавеющей стали и выдерживают давление до 15 атм.

Выбирайте полотенцесушитель, исходя из площади помещения и теплоотдачи прибора (информация есть в описании товара).

Новости :: Подключение полотенцесушителя: советы по монтажу

  Полотенцесушитель в ванной комнате выполняет сразу несколько важных функций. Во-первых, вполне очевидно, прибор предназначен для удобного просушивания вещей. Во-вторых, он выступает элементом обогрева помещения, что особо актуально в зимний период. Третьей важной функцией сушителя для вещей согласно нормам ДБН В.2.5-64:2012 (Державні будівельні норми України) является препятствие образованию патогенных бактерий и грибка за счет поддержания постоянной температуры.



  Благодаря большому разнообразию моделей потребитель имеет возможность выбрать продукт по своему вкусу. Если монтаж электрического полотенцесушителя не требует особых усилий со стороны клиента, то с установкой водяных приборов может возникнуть ряд вопросов, связанных с подключением.

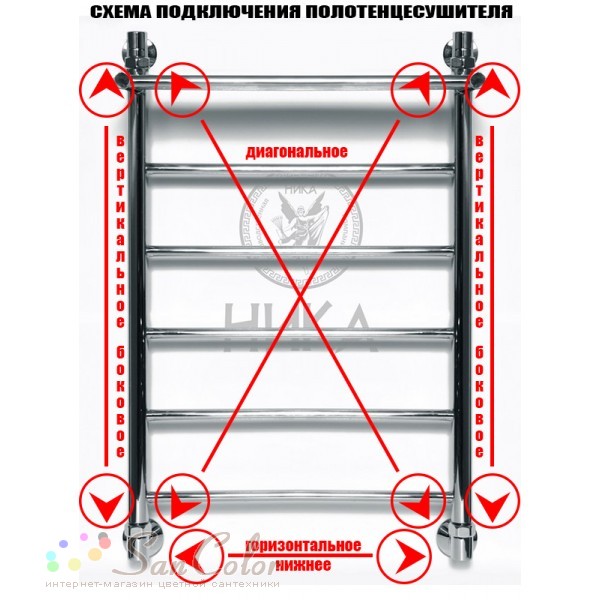

  Рассмотрим основные схемы подключения водяных полотенцесушителей:
1) Нижнее подключение.
2) Диагональное подключение.
3) Боковое подключение.
4) Подключение по стойке.

  Преимущества каждого из представленных вариантов нельзя рассматривать отдельно от вида сети отопления. Исходя из этого, определяется главный фактор корректной установки.



  Подключение: автономная система или централизованная сеть?
  Первым пунктом, влияющим на выбор подключения для полотенчика, выступает вид системы отопления.



  Традиционное централизованное отопление несколько сужает возможные варианты монтажа. Это связано с тем, что горячая вода в контур отопления подается по общедомовой трубе – стояку. Из чего следует, что для качественной работы прибора нужно учитывать давление в циркуляционном контуре, подачу воды в контур (сверху или снизу), работоспособность отопительной системы, т.е. факторы, на которые клиент не может повлиять. Поэтому, наилучшим вариантом для установки водяного полотенцесушителя на централизованный стояк будет боковой подвод или соединение по стойке.



  Боковое подключение

  Змеевик водяной или лесенка с боковым подсоединением, установленные вместо монолитной изогнутой трубы (предшественника змеевика), избавляют клиента от вопросов установки и подготовки дополнительного водоотвода.



Приварка патрубков к стояку водоснабжения и последующая установка на них запорных кранов (как и в случае с запорной арматурой на трубе после байпаса) позволит решить сразу несколько проблем:
— обеспечивается подача воды однородной температуры независимо от этажа;
— в случае необходимости перекрывается поступление воды в полотенчик без ущерба соседям;
— появляется возможность установки ТЭНа (создание комбинированного полотенцесушителя).



  В случае монтажа полотенцесушителя водяного на смещенный байпас потребуется применение дополнительных фитингов. Диаметр труб полотенчика должен соответствовать или быть больше диаметра труб подачи воды (заужения не допускаются). Если условия установки не позволяют разместить патрубки на высоте боковых входов – не обойтись без воздухоотводчика, поскольку, при отключении воды в стояке в получившейся «ступеньке» будет скапливаться воздух.



Важным элементом любого полотенцесушителя является кран Маевского, именно он выполняет функцию выпуска воздуха при введении прибора в эксплуатацию.

Традиционно в комплектацию сушилок входит кран для спуска воздуха – он спрятан за декоративным колпачком (реже, представлен в открытом виде).



  Подключение по стойке

  Вторым вариантом монтажа полотенцесушителя из нержавейки в условиях централизованных сетей выступает подсоединение по стойке. Данная схема теряет эффективность при установке габаритной по ширине лесенки – вторая стойка не прогревается на одном уровне с первой. Для средних и небольших полотенцесушителей эта конфигурация вполне допустима. Стоит отметить, что при установке верхний и нижний фитинг добавят конструкции высоты (минимум по 1,5 см с обеих сторон). Установка соединения по стойке – модифицированный вариант бокового подключения для лесенки (например, если нет возможности сразу приобрести модель сушителя для вещей с боковыми выходами).



  Наибольшую продуктивность работы полотенцесушителей из нержавейки показали схемы диагонального и нижнего подключений. Представленные варианты способны оптимально работать в условиях автономного отопления. При централизованном отоплении их применение также возможно, но в условиях хорошего давления в сети. Любое отключение отопительной централи приводит к завоздушиванию подключенных приборов. При создании диагонального подвода потребуется дополнительное подсоединение участка выводящей трубы отопления к нижнему выходу полотенчика.



  Из-за вышеуказанных пунктов, в данной статье будем рассматривать нижнее и диагональное подключения в «контексте» автономной системы.



  Нижнее подключение

  Подключение полотенцесушителя с подачей и выводом воды через нижние стойки имеет значительные преимущества для изделий большого размера и сложной формы. Большое количество поворотных углов у полотенчика дает возможность использовать его с наилучшей эффективностью. Верхний отвод стояка должен располагаться ниже полотенцесушителя для обеспечения работоспособности системы.



  Нижний подвод позволяет скрыть подводку сушителя, благодаря чему изделие смотрится красиво и аккуратно. Чаще всего трубы «скрывают» за толщей стены, что создает необходимость применения термоизоляционной оболочки. Изолировать все соединения нужно максимально качественно, так как в случае протечки устранение проблемы будет очень трудоемким.



  Диагональное подключение

  Подключение полотенцесушителя «диагональным» способом позволяет в полной мере использовать естественную циркуляцию для обеспечения равномерного прогрева. Традиционно подвод воды осуществляется сверху, вывод, соответственно, снизу. Для высоких лесенок диагональный «контур», наравне с боковым, является оптимальным вариантом установки.



Стоит отметить, что трубы, ведущие от стояка должны иметь небольшой уклон – от 3 мм на начальной отметке до 30 мм на отметке в метр (с увеличением длины умножаем на количество метров). При небольшом расстоянии от стояка (до 1,5-2 метров) и большом диаметре подводящих труб (32 мм) возможна перпендикулярная укладка.



  Исходя из всего вышеперечисленного, можно сказать, что боковое подключение для централизованных систем не имеет аналогов по продуктивности. Нижнее и диагональное подключения можно применять в отопительных сетях с хорошим давлением. Для автономного отопления подходит любой вариант.



  Полезные советы:
1) Желательно иметь свободный доступ к подводящим трубам, если это невозможно, следует обеспечить их хорошую термоизоляцию.
2) Детали из различных металлов в одной системе недопустимы (железо «реагирует» на латунный фитинг катастрофической коррозией).
3) Подключить водяной полотенцесушитель к ЦО при отсутствии заранее установленной запорной арматуры в зимнее время практически невозможно.
4) При присоединении ТЭНа к водяному сушителю – получаем комбинированный прибор.
5) Совершенно недопустимо устанавливать запорную арматуру на стояке или байпасе.

подключение к стояку своими руками

Устройство для сушки предметов гигиены и удаления лишней влаги в ванной простое как в устройстве, так и в установке. Для того чтобы осуществить его монтаж, не нужны фундаментальные знания в области строительства инженерных коммуникаций.

Однако следует четко знать, как подключить полотенцесушитель. Ведь результат собственных усилий или работы нанятых сантехников должен радовать долгие годы, согласны?

В представленной нами статье подробно рассмотрены все варианты установки ПС и возможные осложнения при его подключении. Проверенная и систематизированная информация станет надежным подспорьем для домашних мастеров, желающих выполнить работу самостоятельно, либо стремящихся контролировать действия рабочих.

Мы подробно описали специфику подключения важного прибора в санузлах в санузлах старой и новой планировки. Не оставили без внимания и проблемы владельцев частных домов. Предложенная нами информация проверена на практике, подкреплена наглядными материалами и видео-инструкциями.

Содержание статьи:

• Особенности монтажа полотенцесушителя
• Подключение ПС к ГВС или центральному отоплению
  • Установка полотенцесушителя в стояк
  • Самостоятельный монтаж простой конфигурации ПС
  • Технология работы с моделью лестницы
  • Врезка ПС в систему централизованного отопления
• Подключение полотенцесушителя в загородном доме
• Распространенные ошибки самостоятельных мастеров
• Выводы и полезное видео по теме

Специфика установки полотенцесушителя

Общие положения любого вида полотенцесушителя остаются неизменными: вода подается с одного конца, а отток происходит с другого. Монтаж ПС требует обязательного учета моментов, диктуемых особенностями монтажа.

При подключении к системе горячего водоснабжения или центрального отопления становится частью трубопровода. Если врезка неправильная, то возникающие проблемы будут касаться не только отдельной квартиры, но и всех остальных, расположенных по этому стояку.

Полотенцесушитель подключается к централизованным и автономным системам отопления или горячего водоснабжения, подвешивается на стену и/или устанавливается на пол

Во избежание электролитической коррозии рекомендуется использовать детали из того же материала. Исключение это пластиковые трубы, к ним подойдет сантехника из любого материала.

Для нашей водопроводной системы лучше выпускаться отечественными производителями и соответствовать нормативным документам. С импортными моделями следует быть осторожными – большинство из них рассчитано на другие стандарты.

В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых снабжены подвижными механизмами с уплотнительными сальниками. Модели, допускающие нагрузку до 5 кг

Полотенцесушитель, имеющий форму лестницы, соединяется с трубопроводом несколькими способами – вертикальным, диагональным, боковым. Главное, соблюдать межосевое расстояние в 50 см.

При вставке в существующую систему необходимо учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать значительных теплопотерь.

Идеально, когда трубная система и полотенцесушитель совпадают по диаметру, если же отличаются, то подключение осуществляется через переходники.

Трубы устройства могут быть больше в диаметре, чем трубы существующей схемы, но ни в коем случае не меньше. Это позволит не создавать избыточного гидравлического давления и обеспечит нормальную циркуляцию теплоносителя в системе.

Подборка фотографий ознакомит Вас с особенностями подключения ПС к системам ГВС:

Галерея изображений

Фото

Особенности полотенцесушителей для горячего водоснабжения

Особенности водяных полотенцесушителей

Полотенцесушитель с порошковым покрытием

Широкая область применения для водоснабжения

Так что прибор при необходимости , легко снимается, для соединения со стояком необходимо использовать разъемные муфты с внутренней резьбой типа американской. Необходимо стремиться к уменьшению количества переходников, т. к. в местах их расположения могут возникать протечки.

Стыки следует герметизировать специальными составами или наматывать, и экономить на этом не стоит. Обычные метрические резьбы уплотняют обмотку из льна. Коническую резьбу лучше всего герметизировать с помощью ленты ФУМ. Скручивание должно осуществляться с чуть ощутимым тугой посадкой, чрезмерные усилия недопустимы.

Подбирая краны и штуцеры, поинтересуйтесь их электрохимической совместимостью, чтобы не случилось, что при соприкосновении они создадут гальваническую пару. Этим свойством обладает комбинация стали и латуни. Коррозия происходит быстро и узел приходит в негодность.

Использование переходника под названием американка позволяет фиксировать конструкцию при несоответствии диаметров кранов и труб в системе

Если сантехнический прибор является частью стояка, то на него нельзя устанавливать запорные устройства . Чтобы можно было отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас – перемычку, соединяющую ответвления от стояка в сторону устройства.

Шаровые краны устанавливаются после этой перемычки. Когда соединительные трубы врезаны в стояк, он сам выполняет роль байпаса.

Для того, чтобы устройство можно было демонтировать для ремонта без отключения системы и слива воды из него, в схему установки полотенцесушителя лучше включить байпас

Подключение ПС к ГВС или центральному отоплению

Подключение полотенцесушитель к стоякам центральных сетей может быть выполнен по-разному.

Тактика работы зависит от модификации катушки:

1. Соединение верхнее . Вода течет сверху, а обратка расположена снизу.
2. Нижнее соединение . Теплоноситель входит с одной стороны, а выводится с другой.
3. По диагонали . Подойдите сверху, коснитесь снизу с противоположной стороны.
4. В нижней части устройства по центру .

Вне зависимости от того, куда подключается ПС — к системе ПБР или к стояку ЦО, применяются аналогичные схемы.

На фото основные этапы монтажа полотенцесушителя. Его можно использовать как наглядную инструкцию при выполнении работ своими руками (+)

Установка полотенцесушителя в стояк

Для встраивания полотенцесушителя в санузел, расположенный в квартире многоэтажного дома, необходимо отключить горячую воду в стояке. Задача облегчается, если агрегат можно демонтировать, просто открутив гайки, соединяющие его с общей трубой. Главное, чтобы соединительные патрубки нового устройства имели аналогичные размеры.

Фотогалерея

Фото

Полотенцесушители радиаторные предназначены для обогрева гигиенических помещений площадью более 5 м²

Для радиаторных полотенцесушителей, предназначенных для подключения к отоплению, область применения ограничена исключительно отопительными контурами.

Оба типа полотенцесушителей, как для горячего водоснабжения, так и для отопления, могут быть установлены либо там, где проходят стояки, либо в смежном помещении

При установке в смежном помещении втулки устанавливаются в отверстия, выполненные в стенка для труб, облегчающая будущие работы по замене и ремонту.

Полотенцесушитель в ванной

Прибор находится рядом с подающим и обратным стояками

Примыкание Месторасположение

Установка гильз для подводки трубы

Когда прибор старого образца приварен к стояку, его сложнее отсоединить. Лучшее решение – при подключении полотенцесушителя своими руками – частично или полностью. Второй вариант предпочтительнее. Куски старых труб, оставленные в потолках, представляют собой потенциальную угрозу.

Стояк вместе со старым блоком нарезается болгаркой, затем сверху и снизу нарезается трубная резьба соседей, подключается новый стояк и выносится в свое помещение.

Предпочтительно использование стали того же диаметра. Они дешевле, легче, не подвержены коррозии, устойчивы к высоким температурам, долговечны.

Для герметизации резьбовых сборно-разборных соединений полотенцесушителей, как и других видов сантехнических и отопительных приборов, лучше использовать прочные натуральные варианты: лен сантехнический и резьбу из него

Большой выбор фитингов для труб ППС, которые привариваются в стояк зайти на резьбу и подключить полотенцесушитель.

Для пайки. Многие устраивают коробку, чтобы спрятать за ней проводку, не меняя схемы подключения.

Установка своими руками ПС простая комплектация

Осушитель собирается, запорная арматура монтируется на подводку с помощью разъемных соединений, затем примеряется на заранее размеченном месте на стене, проверяется горизонтальность и вертикальность , скобы для крепежа ПС закреплены.

Перед установкой полотенцесушителя тщательно продумайте все моменты: определите место для него, изучите схему установки, начертите примерный эскиз (+)

Подключение выполняется по следующей технологии:

1. Установить байпас с помощью труб или тройников. В местах его подключения к устройству устанавливается по одному вентилю.
2. Закрепите полотенцесушитель с помощью скоб или другого крепежа.
3. Подсоедините устройство к клапанам с помощью втулок или фитингов.
4. Медленно откройте краны и наполните устройство водой.

Байпас в этой схеме выполняет важную функцию – обеспечивает одинаковую температуру подаваемого теплоносителя во всех квартирах, расположенных по стояку. Шаровые краны позволяют по желанию отключать устройство или даже полностью его снимать, поддерживая заданную температуру.

Байпас является важным компонентом схемы подключения PS. Необходимо предусмотреть его установку на самом начальном этапе монтажа (+)

Многие, стремясь оптимизировать циркуляцию теплоносителя через осушитель, делают его смещенным или выбирают трубу диаметром на порядок меньше ведущей . Профессионалы считают такой подход неоправданным. В устройстве простой конфигурации хорошая циркуляция наблюдается и при прямом байпасе.

Это явление можно объяснить с помощью законов физики: охлаждающая жидкость в полотенцесушителе имеет больший удельный вес по сравнению с более горячим теплоносителем, поэтому устремляется вниз.

По аналогии со схемами подключения к сети ГВС врезка в контур отопления выполняется с байпасом или без него. Использование перекрывающего поток крана зависит от того, установлен ли полотенцесушитель в многоэтажном или частном доме (+)

В результате охлаждаемая жидкость выталкивается в центральную трубу снизу агрегата. Жидкость с более высокой температурой из стояка поступает на верхний полотенцесушитель, и цикл повторяется. Охлажденная вода здесь действует как вечный двигатель.

Некоторые советуют устанавливать запорные вентили на байпасе, чтобы перекрыть поток воды. Но это противоречит правилу, согласно которому в многоэтажном доме ни один собственник квартиры не должен иметь возможности самостоятельно перекрыть центральный стояк и лишить всех горячей воды.

Другое дело частный дом, здесь хозяин может ставить кран куда хочет, но если система правильно сбалансирована и есть термостатические устройства, то на перемычку кран ставить не надо.

Не слишком эстетично открытый трубопровод можно спрятать:

Галерея изображений

Фото

С внедрением пластиковых труб в сантехнику появилась возможность скрыть трубы, соединяющие полотенцесушитель со стояком

Отлично, если трубы можно разместить в нише и закрыть фальшстеной, маскируя проводку, но не препятствуя ремонту и замене при необходимости устройство, профиль которого крепится непосредственно к стене

Если в ванной достаточно свободного места, то узлы подключения к стояку и сам стояк следует спрятать за коробку

Вариант скрытой прокладки

Подводка ниши

Гипсокартонная малярная панель

Стояк и трубная конструкция

Запорная арматура перед подстанцией нужна для того, чтобы контролировать ее работу. Для этой цели подходят как шаровые, так и 2-позиционные, многооборотные версии. Для устранения воздушных пробок они малопригодны.

Пока изделия новые, это можно сделать, ослабив гайки, но из-за этого уплотнения быстро приходят в негодность. Если на кранах если есть резьба, а на трубах ее нет, то ее надо либо срезать, либо приварить подходящий штуцер.

Установить в новостройке полотенцесушитель Система отопления проще, но тепло будет только в отопительный сезон. Установка в СГВ более эффективна.

Технология работы с моделью лестницы

На естественной циркуляции также могут работать схемы соединения. полотенцесушитель «Лесенка» к стояку, при этом наиболее часто используемые, хорошо зарекомендовавшие себя, соединения – боковые или диагональные.

Для этих схем не играют роли ни направление потока теплоносителя в стояке, ни скорость циркуляции теплоносителя; системы проветривания на случай отключения подачи воды.

Полотенцесушитель «Лестница» отличается высокой теплоотдачей и украшает помещение. Имея небольшой опыт, можно установить самостоятельно (+)

Последовательность подключения такая же, как и в случае простой конфигурации PS.

Для работы схемы необходимо учитывать некоторые особенности:

1. Над стояком, расположенным вверху ПС или выше его верхней точки, а нижележащий — на уровне или ниже нижней точки.
2. Соблюдать строго горизонтальность подводящих труб или делать уклон 5-10 мм по всей длине. При несоблюдении этого условия могут возникнуть воздушные пробки. Если вы выбрали нижнюю подачу, то использование трубы меньшего диаметра для бойпаста недопустимо.
3. Выбирайте трубы диаметром не менее 25 мм если они полипропиленовые, не менее ¾ дюйма – стальные, краны шаровые 3/4″ При меньших диаметрах будет наблюдаться неравномерный нагрев – сверху горячее, снизу холоднее.
4. Поместите пластиковые трубы в изоляцию , если вы планируете их замуровать.

Если вы установили зауженный байпас или сместили его, то естественная циркуляция будет работать в связке с принудительной циркуляцией. У этой схемы есть существенный минус: полная неработоспособность при нижнем подключении, допустим только верхний вариант.

Есть и положительные моменты: при верхней подаче работает стабильно, не задувает, полотенцесушитель можно убрать со стояка на произвольное расстояние.

Схемы бокового и диагонального подключения ПС примерно равны по эффективности (+)

Если вы решили сделать нижнее подключение, то будьте готовы к тому, что этот способ менее эффективен, но и у него есть некоторые преимущества: направление водопровод в центральном стояке значения не имеет, появляется возможность спрятать трубы под ванну.

Основной минус — обязательное наличие крана Маевского для выпуска воздуха. Обязательным условием работоспособности схемы является нижнее ответвительное устройство ниже корпуса ПС.

При желании нижнее подключение можно переделать в сторону. Для этого на входной и выходной патрубки монтируются уголки 90°. Рабочее сечение переходников не должно отличаться от диаметра труб в меньшую сторону, иначе будет нарушена работоспособность системы. Обратная модернизация — переделка бокового соединения на нижнее невозможна.

Если все трубы заделаны в стену, можно установить ПС с боковым подключением. Такая конструкция выглядит эстетично (+)

Врезка ПС в систему централизованного отопления

Если вы хотите завершить установку полотенцесушителя зимой, вряд ли что-то получится из этой затеи. В этом случае придется останавливать отопление и удалять теплоноситель из системы, так что придется ждать до лета.

Но и тогда работа осложняется тем, что систему отопления необходимо опорожнить, а ее подпитку перекрыть. Для всего этого вам необходимо заручиться разрешением службы ЖКХ.

Летом сложно провести проверку работоспособности ПС. Дефекты в виде неплотностей в местах сварных швов и резьбовых соединений проявятся только после подключения обогрева. Этот факт еще раз свидетельствует в пользу обязательной установки кранов после .

Подключение полотенцесушителя в загородном доме

Условия частного дома более благоприятны для установки сушилки. С автономной системой подачи вода чище. Можно купить импортный ПС, боящийся скопления осадка.

Обычно в таком доме под ванну отводят достаточно большое помещение, что расширяет границы выбора агрегата по размеру и форме. А для работы по подключению не нужно разрешение соседей.

Вне зависимости от того, куда вы собираетесь подключать полотенцесушитель — в систему отопления или в систему ГВС без врезки прибора в трубы не обойтись

Сама схема подключения аналогична применяемой в жилой дом. Необходимо помнить, что устройство следует подключать только по направлению потока воды. При длине подводки до 50 см трубы расположите горизонтально, при большей сделайте наклон по всей длине.

Соблюдайте расстояние между стеной и водопроводной трубой. При диаметре трубопровода 4-5 см выбирается расстояние от 5 до 5,5 см. При диаметре менее 2,3 см этот зазор уменьшается до 3,5 см.

Учитывая температурные деформации, которым подвержены горячие трубы, фиксация ПС на опорах сваркой невозможна, крепление должно быть свободным.

Распространенные ошибки самостоятельных мастеров

При расположении нижнего отвода выше конечной точки ПС при боковом или нижнем присоединении между дном устройства и местом присоединения нижнего отвода образуется застойная зона.

Это следствие того, что остывшая жидкость, опустившись вниз, не может попасть в стояк из-за давления на него столба горячей воды с меньшим удельным весом. Пока допустимый перепад высот между нижним краном и нижним полотенцесушителем не превышен, устройство работает, а после — циркуляция в нем прекращается.

Циркуляция также прекратится, если верхняя трубка образует колено. Только боковая панель может заставить работать такую ​​схему, чтобы периодически стравливать скопившийся воздух. Иногда в верхней трубе делают петлю, укладывая ее за обшивку потолка, а нижнюю трубу замуровывают в пол.

Наверху будет скапливаться воздух, а охлажденная вода в агрегате будет перекрываться в нижнем контуре, расположенном в полу. Движение теплоносителя полностью прекратится.

Для отвода воздуха, образующегося при кипении теплоносителя или заносимого в систему отопления при его заполнении, устанавливаются воздухоотводчики (+)

Выводы и полезное видео по теме

Процесс установки прибора в новостройка до отделочных работ:

Видео об ошибках при выборе и подключении полотенцесушителя:

Схему подключения полотенцесушителя нельзя назвать сложной. Это вполне по силам домашнему мастеру. Но пренебрегая правилами и даже незначительными нюансами, можно навлечь на себя массу неприятностей.

Есть чем дополнить или есть вопросы по технологии подключения полотенцесушителя? Пожалуйста, оставляйте комментарии к публикации. Контактная форма находится в нижнем блоке.

Подключение полотенцесушителя к системе горячего водоснабжения

Установленный в ванной полотенцесушитель не только сушит белье, но и создает благоприятный микроклимат, препятствующий образованию неприятных запахов, грибков и сырости. Сегодня рынок этой сантехники насыщен моделями с различным дизайном и функциями. Из этой статьи вы узнаете, как правильно подключить полотенцесушитель к стояку горячей воды. Схема и подробное описание этого сантехнического оборудования также есть в этой публикации.

Особенности конструкции

Полотенцесушитель водяной может быть в различных конфигурациях. Самым простым среди них является змеевик, который подключается к общей системе горячего водоснабжения. Обычно такой вариант предусматривался в домах советской постройки. В относительно новых домах возможно подключение полотенцесушителя к стояку горячей воды (схема ниже) через отдельный выход. Это позволяет устанавливать данное оборудование различных модификаций – от классического П-образного полотенцесушителя до популярной «лесенки».

Чаще всего отдают предпочтение последнему варианту: хозяйки уже оценили его удобство в повседневном использовании и функциональность. Подключение лестничного полотенцесушителя осуществляется с помощью следующих элементов:

• Водозапорная арматура.
• Система циркуляции воды — трубопроводы подачи и обратки.
• Заглушка.
• Клапан воздухоотводчик (при установке клапан Маевского располагается сверху).
• Кронштейн для настенного монтажа.

Схемы подключения

У нас есть три сценария для анализа:

1. Многоквартирный дом с тупиковым горячим водоснабжением;
2. Жилой дом с оборотным горячим водоснабжением;
3. Частный дом или автономный водонагреватель в квартире. В этом случае у нас есть полная свобода действий: системы горячего водоснабжения с полотенцесушителями можно проектировать с нуля.

Котельная с бойлером в частном доме

Подробнее узнать о том, как монтируются полотенцесушители, поможет видео в этой статье: вашему вниманию будет представлена ​​схема подключения, вспомогательная арматура и схема подключения ГВС.

Тупик ГВС

Полотенцесушитель подключается между стояком и подводом горячей воды. На входе подачи воды в осушитель установлен запорный вентиль. По понятным причинам нагрев змеевика возможен только при течении воды через ваши краны.

Санузел в хрущевке: горячее водоснабжение подключено к стояку через змеевик

Неужели нельзя реализовать непрерывную циркуляцию через змеевик — хотя бы создав замкнутый контур и снабдив его циркуляционным насосом?

Это возможно, но в этом нет никакого смысла.

Есть две причины:

1. Циркуляционная система должна иметь источник тепла для нагрева воды, чтобы компенсировать потери тепла через трубы. Очевидным кандидатом на роль такого источника является стояк горячей воды. Только — вот проблема! — он, как и сам змеевик, остывает при отсутствии протяжки;
2. Недорогой циркуляционный насос стоит около 2000 рублей и потребляет 50-70 Вт. Недорогой электрический полотенцесушитель стоит столько же и имеет энергопотребление 30-80 Вт. Принцип бритвы Оккама, не рекомендующий излишне усложнять задачу, отсекает оборотное горячее водоснабжение как неоправданно сложное решение.

Электроприбор на фото потребляет не более 80 Вт.

Циркуляция ГВС

Подробная инструкция по подключению сушилки к циркуляционному водопроводу содержится в уже упомянутом СП 30.13330.2012. Согласно тексту документа полотенцесушители должны подключаться к подающим трубопроводам горячего водоснабжения (читай — ставится в разрыв стояков горячей воды, соединенных с заправкой подачи). Подключение к циркуляционным стоякам (обратка) допускается при условии установки запорной арматуры и байпаса.

Подключение змеевика с байпасом и клапанами

Обратите внимание: автор настоятельно рекомендует придерживаться данной схемы подключения даже при установке змеевика на питание. Запорная арматура обеспечит возможность отключения осушителя в летнюю жару, а байпас исключит остановку циркуляции в группе стояков при его отключении.

Практическая реализация подключения

Автономная система горячего водоснабжения

Как реализовать горячее водоснабжение с полотенцесушителем в системе с автономным приготовлением горячей воды при самостоятельном монтаже?

Устройство устанавливается в промежутке между закольцованным розливом или подводом горячей воды. Циркуляция в них обеспечивается насосом.

Циркуляционный насос ГВС

Подключение контура к источнику тепла определяется не столько его типом, сколько наличием или отсутствием дополнительного выхода для подключения циркуляционного трубопровода.

Вот два примера электрических схем.

Циркуляция ГВС в системе с одноконтурным котлом и бойлером косвенного нагрева

Насос заставляет воду циркулировать по замкнутому контуру между входами котла. Котел (в данном случае косвенного нагрева) должен иметь три врезки: две для подключения контура ГВС и одну для подпитки.

Котел в системе с рециркуляцией ГВС

Капитан Судьба подсказывает: подключение электрокотла с циркуляционным трубопроводом полностью идентично показанному на схеме.

ГВС с термостатическим смесителем

Если котел или любой другой прибор (газовая колонка, двухконтурный котел, проточный электронапорный нагреватель) не имеет циркуляционной врезки, схема с реализован трехходовой термостатический смеситель: горячая вода циркулирует по замкнутому контуру и нагревается для компенсации потерь тепла. По мере потребления воды контур питается от системы холодного водоснабжения.

Aquatic

Этот вариант известен нам еще со времен СССР, когда такое оборудование было установлено во всех ванных комнатах. Такие модели остаются самыми популярными и по сей день. В этом случае полотенцесушитель подключается к стояку горячей воды (схема поможет сделать это правильно) или к системе отопления.

На самом устройстве установлены вентили, с помощью которых происходит перекрытие воды при замене. Эти модели обычно доступны из нержавеющей стали, латуни и меди. И самое главное, у них низкая стоимость.

Схема дна

Полотенцесушитель, соединенный с помощью вкладыша, расположенного внизу, выглядит интересно и эстетично. Правда, его эффективность несколько ниже, чем при других вариантах подключения. Однако этот вариант достаточно популярен. Существует несколько рабочих схем подключения такой модели:

• с прямым байпасом. Непременным условием является установка на одной из вертикалей крана Маевского. Как правило, он входит в комплектацию оборудования. Сливные краны необходимы для того, чтобы можно было избавиться от наличия воздуха в системе после отключения подачи воды. Чтобы эти детали не нарушали внешний вид помещения, их обычно маскируют специальной декоративной заглушкой;
• с удлиненной вертикальной нижней подводкой. Эта схема практически не отличается от предыдущей. Необходим для тех случаев, когда необходимо расположить горизонтальные трубы подающей линии как можно ниже к полу;
• с зауженным байпасом. При этом верхняя ветка должна иметь небольшой подъем в сторону полотенцесушителя, этот показатель должен составлять от 5 до 20 миллиметров на метр трубы;
• со смещенным байпасом. При этом его диаметр должен быть равен диаметру стояка.

Электрический

Данная модель используется, если нет возможности подключения водяного полотенцесушителя. Есть два основных варианта – настенный и напольный. Первый из них имеет самый разнообразный дизайн и используется в небольших помещениях. Отдав предпочтение этому варианту, особое внимание необходимо уделить потребляемой мощности, чтобы заранее рассчитать примерную стоимость электроэнергии. В этом случае схемы подключения полотенцесушителя могут быть такими:

• Открыто — вилка и розетка используются.
• Закрытый — проводка укладывается в конструкцию стены.

Основные характеристики электрических полотенцесушителей:

• Часто эти устройства оснащены регулятором температуры.
• Их можно устанавливать не только в ванной, но и в других комнатах.
• Благодаря разнообразию дизайнерских решений можно подобрать модель, идеально вписывающуюся в дизайн помещения.

Демонтаж современной конструкции

Если правильно установлено современное оборудование, с разъемными соединениями, то заменить его будет несложно. Важно, чтобы новый сантехнический прибор был таким же, как и старый, и имел те же размеры в центрах соединительных труб.

Новое оборудование должно быть выровнено по центру соединений. Необходимо снять полотенцесушитель, который уже отслужил свое, а затем установить новый на ответные разъемы, подключить его к системе и закрепить на стене.

Разновидности конструкций полотенцесушителей

На рынке предлагается несколько форм полотенцесушителей, различающихся по способу нагрева:

• электрические — автономные обогреватели в виде полотенцесушителя, которые работают от электрической сети;
• комбинированные — автономные, работающие на водяном ТЭНе;
• вода — подключенная к системе отопления или горячего водоснабжения.

Первые два типа полотенцесушителей продаются готовыми к использованию. Для их установки вам понадобятся кронштейны, которые идут в комплекте. Третий тип, водяной, требует использования дополнительных деталей не только для крепления на стене, но и для подключения к водопроводу.

Внимание! Водяной полотенцесушитель – самый распространенный вид и самый экономичный. После установки не требует дополнительных затрат, так как интегрируется в центральные коммуникации.

Водяные полотенцесушители могут иметь различную геометрическую форму:

• классический змеевик;
• U-образный;
• в виде лестницы разных размеров;
• угловой.

Форма полотенцесушителя не влияет на подключение к центральным коммуникациям и является делом вкуса владельца.

Металл для полотенцесушителя разный. Поскольку он имеет постоянный контакт с влагой и теплом, он должен быть коррозионностойким металлом.

Производители предлагают следующие варианты:

• нержавеющая сталь;
• медь;
• хромистая сталь;
• латунь.

Все перечисленные металлы и сплавы устойчивы к коррозии и имеют привлекательный внешний вид.

Внимание! Помимо красоты и цены, главным критерием при выборе полотенцесушителя должен быть его диаметр и совместимость импортных моделей с отечественной резьбой на фурнитуре.

Диаметр полотенцесушителя должен соответствовать диаметру трубы отопления (или горячего водоснабжения), к которой он будет подключен. Наиболее распространенные варианты: 32 мм или дюйм; 25 мм или ¾ дюйма. Если змеевик меньше центральной трубы, он может лопнуть из-за скачка давления в системе.

Рекомендуем ознакомиться: Нажимные фитинги — новейшая разработка для надежного соединения труб

Удаление старого змеевика

Заменить старый советский змеевик намного сложнее. В этом случае вместе с заменой стояка устанавливается полотенцесушитель с боковым подключением. Причем он может быть частичным (в вашей квартире) или полным. Однако менять часть старого трубопровода нецелесообразно; желательно полностью заменить стояк. Для этого вам нужно будет договориться с соседями снизу и сверху, чтобы они подключили новый стояк. Это обычная практика, так как оставлять старые трубы в потолке очень опасно.

Установка водяного полотенцесушителя своими руками

Для установки нового прибора в первую очередь необходима схема подключения полотенцесушителя с указанием размеров каждой секции и расположением арматуры, затем будет производиться сборка оказаться точнее.

Установка полотенцесушителя в ванной своими руками теперь требует паяльника для сварки пластиковых труб. В комплекте должны быть насадки стандартных размеров. При правильном выполнении всех инструкций процесс сварки легко освоить самостоятельно. Полезно посмотреть видеоурок на эту тему, чтобы не упустить важные технологические моменты.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Выбор экранов для ванной: описание и особенности установки

Протянуть трубы можно в любое место, где будет установлено устройство. Не стоит просто вешать полотенцесушитель над ванной. На это есть несколько причин:

1. Сушильные машины никогда не размещают там, где есть избыток влаги.
2. Попадание воды на горячие трубы спровоцирует повышенную влажность и оседание на них солей кальция.
3. Неудобно принимать душ и тянуться за вещами по трубам через ванну.

Подготовка труб

Ход работ будет следующим:

• Труборез используется для резки пластиковых труб необходимого размера. На концах снимают фаску с уклоном 150 и длиной 2-3 мм. С кромок реза удаляются заусенцы и крошки для качественного соединения.
• Необходимо перекрыть вентиль подачи горячей воды на стояк и отрезать старый полотенцесушитель от труб.

Важно! Вопрос об установке устройства должен быть предварительно согласован с ЖЭКом.

• Стояк может износиться, тогда желательно его заменить частично или поставить новый целиком. Старые трубы в перекрытиях желательно не оставлять, а места подключения новых должны быть доступны для ремонта. Работу по замене стояка и установке ответвлений от него следует доверить специалистам.
• Следующим этапом является установка шаровых кранов и байпаса — участка трубопровода с арматурой.

Крепление полотенцесушителя к стене

Как повесить полотенцесушитель в ванной? Для этого используются скобки. Сначала они прикручиваются к прибору, затем выравниваются уровнем и делаются отметки на стене.

В ванной нужно просверлить отверстия в плитке, для чего используется специальная дрель. Устройство следует закрепить на стене с помощью пластиковых дюбелей.

Важно решить, на какой высоте вешать полотенцесушитель, и правильно подобрать зазор. Расстояние от стены до оси трубы полотенцесушителя по норме составляет:

• от 5 до 5,5 см диаметром до 2″;
• 3,5 см в диаметре до 1″.

Крепление может быть фиксированным или с регулируемым зазором благодаря шпильке, ввернутой в кронштейн. Таким образом может быть создана необходимая циркуляция воздуха для обеспечения быстрой сушки белья. Слишком частые регулировки не рекомендуются, так как трубы постоянно находятся под давлением. Они работают надежно, когда они постоянно закреплены.

Устройство не должно быть жестко закреплено, чтобы несущие участки стены не нагружались при термических деформациях труб.

Как установить полотенцесушитель для удобства использования? Стандартом оговаривается, что высота установки полотенцесушителя по правилам составляет 120 см. Если размер невозможно выдержать, нижний предел составляет 95 см, а верхний – 170 см.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Современные ванные комнаты: дизайн, фото

Прежде чем правильно подключить полотенцесушитель, следует подобрать соответствующую фурнитуру. Резьба герметизируется навивкой из льна, а затяжка производится аккуратно, чтобы не повредить резьбовые соединения.

Соединение труб

Полипропиленовые трубы привариваются к муфтам паяльником. Нарезаются патрубки необходимой длины. Концы скошены, а края зачищены. В гильзу вставляют трубу, а гильзу надевают на штифт, после чего нагревают. Время прогрева определяется по таблице.

Дополнительный контроль: элемент считается горячим, если его можно легко повернуть и снять с насадки.

После снятия с паяльника нагретые детали сразу соединяются. Они располагаются точно друг относительно друга с небольшим нажимом. Через 3-5 секунд соединение труб схватывается.

Установите устройство так, чтобы вода проходила через него сверху вниз. Для этого водяной полотенцесушитель сначала соединяется со стояком с верхним входным патрубком. Подключив и закрепив прибор, систему проверяют на герметичность, для чего открывают краны и включают подачу горячей воды. Установленные устройства не должны иметь утечек.

Установка перемычки

Перемычка — своего рода спасатель в непредвиденных ситуациях. Его установка необязательна, но крайне желательна. Так, например, в месте соединения полотенцесушителя образовалась течь, которая с каждой минутой становится все интенсивнее. И совсем нет времени звонить в экстренную службу и ждать больше часа их приезда.

Итак, чтобы не зависеть от таких ситуаций, установлен байпас. Внешне это обычный участок трубопровода. Для его установки на концы полотенцесушителя монтируются обычные шаровые краны, с помощью которых можно при необходимости перекрыть подачу воды.

Водяной полотенцесушитель: боковое подключение

Данный вариант конструкции позволяет установить сантехнику в стандартный стояк полотенцесушителя или в существующую сеть горячего водоснабжения. Иными словами, не требует подготовки дополнительной дренажной системы. Однако водяные полотенцесушители с боковым подключением имеют один небольшой недостаток – наличие сварных элементов. Но при должном качестве сантехнического оборудования эта модель прослужит долго.

При подключении этого устройства учитывайте следующие параметры:

• Соответствие диаметров трубопроводов.
• Межосевое расстояние — расстояние между выпускным и входным отверстиями.

Допускается боковое подключение полотенцесушителя «лесенка» с применением водяных муфт. При этом запрещается производить переход с трубопроводов большого диаметра на трубы меньшего сечения, так как это может привести к повышению давления в устройстве, что спровоцирует протечки или даже разрыв сварных соединений.

Кроме того, водяные полотенцесушители с боковым подключением устанавливаются в ситуациях, когда планируется закрытие водопроводных труб плиткой. В процессе монтажа необходимо обеспечить надежную гидроизоляцию трубопровода и подключаемого устройства. Для этого используются прокладки и муфты, которые стягиваются при помощи разводного ключа соответствующего диаметра.

При установке полотенцесушителя с боковым подключением важно помнить, что подача воды осуществляется под давлением, соответственно места подключения должны выдерживать резкие перепады и сильный напор водопровода.

Как правильно подключиться?

Оборудование должно быть установлено в ванной комнате в соответствии с принятыми нормами. Таким образом, схема подключения полотенцесушителя к стояку горячего водоснабжения должна соответствовать требованиям СНиП 2-04-01-85. Подобная конструкция подключается к системе отопления в частных домах, оборудованных индивидуальной системой отопления.

В многоквартирных домах монтаж целесообразнее производить в полном соответствии с проектом, при необходимости — на отдельный стояк. Такой подход вполне оправдан, ведь система центрального отопления функционирует только в холодное время года, а подача воды осуществляется постоянно.

На принцип подключения не влияет тип полотенцесушителя: важно правильно обеспечить подачу и отток. В результате будет производиться регулярная подача воды. В зависимости от конструктивных особенностей возможны следующие способы подключения:

• Устройство с верхним подключением.
• Полотенцесушитель с нижним подключением.
• В нижней части сантехнического прибора.
• Диагональное соединение (используется для лестниц).

Таким образом, схема подключения полотенцесушителя к стояку напрямую зависит от условий монтажа и типа конструкций.

Технология подключения полотенцесушителя

Процесс установки полотенцесушителя зависит от типа устройства. Водяные полотенцесушители требуют особого подхода к подключению. Электрические аксессуары легко подключаются.

Материалы и инструменты

Перед подключением полотенцесушителя необходимо ознакомиться со схемой подключения, предложенной производителем в инструкции. Также проверьте комплектацию купленного устройства.

Для установки сушки потребуются следующие инструменты и материалы:

• строительный уровень;
• карандаш;
• рулетка;
• молоток;
• Разводной ключ;
• отвертка;
• паяльник и нож для ПВХ труб;
• Кран Маевского;
• два тройника;
• сцепление;
• крепеж, кронштейны;
• Трубы поливинилхлоридные диаметром 32 мм;
• пакля или уплотнительная лента;
• штуцер.

Если необходимо установить перемычку, необходимо приобрести еще два шаровых крана.

Этапы монтажа водяного полотенцесушителя

Полотенцесушитель чаще всего подключается к системе горячего водоснабжения. Вы можете самостоятельно установить устройство, следуя выбранной схеме подключения и пошаговой инструкции:

• перекрыть подачу воды;
• обозначают с помощью строительного уровня участки крепления сушки на поверхности стены, соблюдая необходимое расстояние от подступенка и уклон гильзы 5 — 10 миллиметров;
• установить и закрепить полотенцесушитель;
• смонтировать перемычку, установив тройники и шаровые краны на концах трубы;
• с помощью угловых и прямых штуцеров соединить и отрегулировать направление патрубков подачи и обратки теплоносителя;
• установить кран Маевского на полотенцесушитель.

Все стыки уплотнены паклей или специальной лентой. Перед подачей воды в систему, а также после запуска теплоносителя проверяют герметичность соединений.

Подключение электрического полотенцесушителя

Этот тип полотенцесушителя можно установить в любом помещении, независимо от расположения горячего или отопительного трубопровода. Процесс установки устройства состоит из закрепления конструкции в выбранном месте и подключения ее к сети.

Правильно подключенный электрический полотенцесушитель

Установка электрического полотенцесушителя в ванной или в другом помещении с повышенной влажностью осуществляется с учетом соблюдения норм безопасности:

• подключение должно осуществляться трехжильным кабелем;
• должно присутствовать заземление;
• допускается установка только скрытой изолированной проводки;
• необходимо использовать УЗО.

Требования к установке полотенцесушителей:

• расстояние от пола — не менее 20 сантиметров;
• предметы мебели должны располагаться на расстоянии 75 сантиметров;
• между стеной и сушкой должно быть пространство 30 сантиметров;
• Расстояние от санузла и умывальника — не менее 60 сантиметров.

Розетка должна находиться на безопасном расстоянии от горячей поверхности для сушки полотенец. Подключение полотенцесушителя в загородном доме

Для обеспечения сушки банных полотенец в загородном доме применяются различные способы подключения. Если отопление осуществляется на даче, то отличным вариантом будет врезка в контур системы отопления. Но при такой установке следует учитывать, что устройство будет функционировать только в холодное время года.

Если вы предполагаете регулярно пользоваться полотенцесушителем, то оптимальным вариантом станет электрическая конструкция. Эту сушку можно включать и выключать по мере необходимости.

Подключение водяных приборов в загородном доме осуществляется по типовым схемам. Чаще всего при подключении к отопительному контуру используют боковую или диагональную врезку.

Основные моменты

Для подключения любой техники в ванной необходимо иметь профессиональные навыки. Так как ошибки в измерениях в несколько миллиметров могут привести к большим неприятностям и проблемам с эксплуатацией. Если есть необходимость установить полотенцесушитель, стоит обратиться к опытному специалисту.

Важно учитывать особенности и тонкости работы:

• Проведение точных замеров.
• Определение местоположения конструкции.
• Наличие муфт, фитингов, кронштейнов и других дополнительных деталей.
• Выбор способа подключения.

Установка полотенцесушителя в ванной относится к разряду сложных сантехнических работ. Поэтому, если вы не уверены, не нужно испытывать судьбу и пытаться выполнить установку самостоятельно. Последствия могут быть самые разные: от банальной протечки трубопроводов, покрытых керамической плиткой, до повреждения плитки в процессе навешивания кронштейнов.

Прежде чем приступить к работе, важно решить, по силам такая работа или нет. Даже если вы решите не делать это самостоятельно, по крайней мере, вы будете знать последовательность монтажа, что позволит контролировать качество монтажа наемных специалистов.
