Чертежи навесов из поликарбоната с размерами: Как сделать навес из поликарбоната своими руками для крыльца, бассейна

Как сделать навес из поликарбоната своими руками для крыльца, бассейна

• Применение поликарбоната для кровли
• Особенности установки навеса из сотового поликарбоната своими руками
• Инструкция по созданию навеса из поликарбоната своими руками
• Чертежи навесов из поликарбоната
• Фото примеры оригинальных дизайнерских решений навесов из поликарбоната

Поликарбонат является инновационным  материалом в строительной отрасли. За свое недолгое время пребывания на мировом рынке он уже успел вытеснить такие популярные материалы, как стекло, пленку и даже дерево. В первое время дачники выбирали поликарбонат для построения парников и теплиц, т.к. данный материал хорошо пропускает солнечные лучи, легко монтируется и обладает высокой прочностью. Однако через короткий промежуток времени дизайнеры ландшафта садового участка обратили внимание на еще несколько очень полезных плюсов поликарбоната, которые помогли им в дизайнерском деле: материал легко гнется, образуя полукруглые конструкции, а также имеет широкий спектр различных цветовых оттенков.

Благодаря таким преимуществам поликарбоната, на сегодняшний день можно наблюдать, как почти все загородные новостройки ярко дополнены  козырьками из цветного пластика. Рассмотрим особенности сотового поликарбоната, а также инструкцию по созданию навеса из поликарбоната своими руками.

Применение поликарбоната для кровли

Дачный участок можно обустроить постройками из поликарбоната,  такими как:

• Навес для автомобиля
• Навес для бассейна
• Навес над крыльцом
• Навес для барбекю

Навес для какой-либо конструкции может быть как отдельное сооружение, так и пристройка к дому.

Пристраивают навес к дому в том случае, если на данном месте требуется защита от негативного действия атмосферных осадков. Например, для того что бы защитить входную дверь от жаркого солнца, либо избежать появления луж и сугробов снега на открытой балконной площадке.

Навес в качестве пристройки к дому

Отдельно стоящие навесы из поликарбоната используются в качестве навеса для машины (защищают автомобиль от снега, града и дождя) либо навеса для бассейна (создают тень в зоне купания и защищают бассейн от опавших листьев и другого мусора).

Стационарный навес

Особенности установки навеса из сотового поликарбоната своими руками

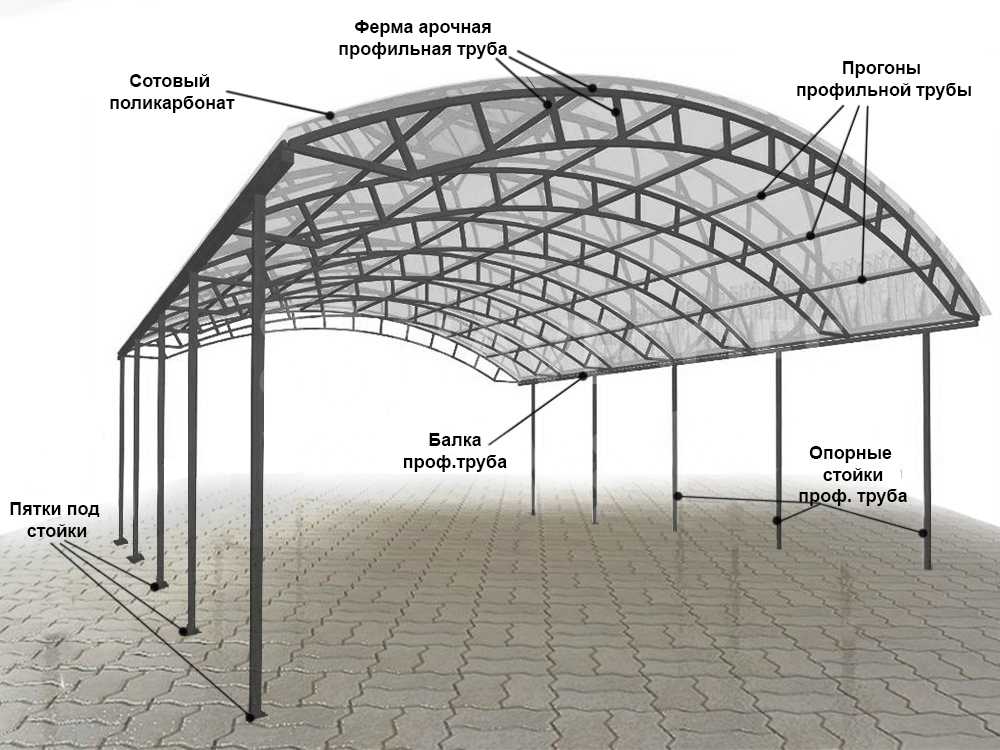

Навес из поликарбоната

Так как сотовый поликарбонат является дешевле и удобнее в монтаже, нежели монолитный поликарбонат, его чаще используют на дачном участке. Для того что бы конструкция из данного материала прослужила дольше, а монтаж был быстрее  необходимо учитывать следующие  особенности установки навеса из сотового поликарбоната своими руками:

1. Стандартные листы из поликарбоната имеют следующие размеры: длина 6 либо 12 метров, ширина 2,1 метра. Направление каналов – вдоль листа. Зная данные параметры необходимо заблаговременно рассчитывать размеры конструкции навеса таким образом, что бы отходов было как можно меньше.
2. Для того что бы соединить листы поликарбоната используют специальный строительный профиль, длина которого 6 метров.
3. Торцы навеса закрываются торцевым профилем, длина которого 2, 1 метра.
4. Для создания конструкции полукруглой формы необходимо сгибать лист поперек длины идущих каналов, т. к. при сгибании листов вдоль, образуется залом, который в дальнейшем может треснуть.
5. Монтаж листов должен осуществляться таким образом, что бы каналы размещались перпендикулярно земной поверхности. В противном случае в пустоты листа будут попадать влага и пыль, которые не только испортят внешний вид навеса, но и станут причиной разрушения поликарбоната (т.к. в зимнее время влага внутри листов замерзает и, расширяясь, разрушает каналы).
6. Верхний край листа необходимо заклеить цельной защитной лентой, которая не допустит попадание мошкары, грязи и влаги в пустоты листа.
7. Нижний край листа закрывается перфорированной пленкой, которая позволяет влаге выходить наружу и в то же время не допускает попадание насекомых и пыли в пустоты листа.
8. Во время сверления дырок под крепежный саморезы, диаметр отверстий необходимо делать немного больше, чем диаметр саморезов, для того что бы поликарбонат мог «играть» (расширятся либо сужаться) во время изменения температуры и при этом не трескаться. Следует учитывать, что слишком большие отверстия будут негативно сказываться на конструкции, т.к. в них будут попадать влага и пыль. Что бы это предотвратить используют резиновые прокладки, устанавливаемые между листом и крепежным саморезом.
9. Для разных форм конструкции используют различную толщину листов поликарбоната. Рекомендуется использовать следующие размеры:

• Площадь навеса большая, форма наклонная – необходимо использовать листы, толщиной 1 см.
• Для арочных конструкций достаточно, что бы толщина листа была 0,8 см.
• Для небольших навесов толщина листа должна составлять 0.6 см.
• Для горизонтального навеса применяют более прочные и толстые листы поликарбоната -1,6 см толщиной, т.к. навес должен будет выдерживать навал снега в зимнее время.

Данные особенности установки навеса из сотового поликарбоната своими руками необходимо учитывать до монтажа навеса, потому что в готовой конструкции что-либо изменить будет на порядок сложнее.

Инструкция по созданию навеса из поликарбоната своими руками

• Сначала сооружаем каркас для навеса из поликарбоната, на него в дальнейшем закрепятся листы. Лучший материал для каркаса – оцинкованный профиль.
• Далее переходим к установке опорных стоек, которые сделают конструкцию более устойчивой. Каждую опорную стойку необходимо установить в яму (глубиной 1-1,5 метра) и забетонировать. Расстояние между опорными стойками не должно быть больше 2 метров, вне зависимости от количества стоек.
• В том случае, если опоры изготовлены из деревянного бруса, перед тем как их устанавливать, необходимо заизолировать нижнюю часть бруса от прикосновения с бетоном и грунтом, что бы дерево не подвергалось гниению.
• Переходим к установке поперечных опор. Придаем навесу форму арки, изгибая опоры, после чего соединяем их между собой распорками.
• Подгоняем размеры листов поликарбоната под размеры готовой конструкции. Если лист длиннее либо шире нужного, его обрезают при помощи ручной пилы.
• Придаем поликарбонату форму дуги. Для этого прикрепляем к нему профиль, делаем на профиле надрезы через каждые 5 см и сгибаем лист. Что бы лист больше гнулся необходимо увеличить глубину надреза профиля.
• Фиксируем готовые листы на каркас при помощи саморезов и термошайб. Расстояние между отверстиями должно составлять 30 см.
• Проклеиваем все края лентой

Видео урок — самостоятельное создание навеса из поликарбоната

Чертежи навесов из поликарбоната

Данные модели навесов возможно подойдут и вашему дачному участку, поэтому рекомендуем ознакомится с детальными чертежами:

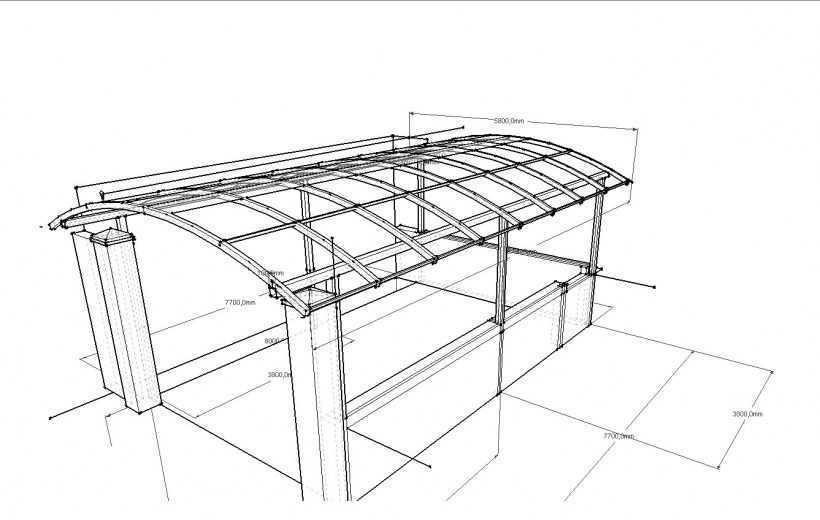

Чертеж навеса №1

Чертеж навеса №2

Чертеж навеса №3

Чертеж навеса №4

Чертеж навеса №5

Фото примеры оригинальных дизайнерских решений навесов из поликарбоната

Для того, что бы вы убедились в привлекательности навеса из поликарбоната, предлагаем вашему вниманию несколько фото примеров навесов, которые были оформлены при участии дизайнеров:

Навес из поликарбоната для дачи

Рекомендуем так же ознакомится со статьей о том, как сделать летнюю кухню своими руками!

Понравилась статья? Легко поделиться закладкой с друзьями, в соц. сетях:

Проектирование навеса из поликарбоната, 22 ФОТО инструкций по технологии строительства навеса из поликарбоната своими руками, чертежи, расчет и схемы

Главная » Строительство » Изготовление навеса из поликарбоната, пристроенного к дому, фото инструкции

Навесы из поликарбоната могут использоваться для самых разных нужд. Это навесные козырьки над балконом и крыльцом; крытые стоянки для легковых автомобилей и сельхозтехники; крытые переходы между домом и баней, летней кухней, сараями и т. д.

В этой статье будут рассмотрены разные виды навесов к дому из поликарбоната, особенности выбора материалов для каркаса, расчетов построек. Также вы найдете здесь поэтапное руководство по возведению конструкции на основе металлического профиля.

Invalid Displayed Gallery

Содержание

1. Виды, расчет и проектирование навесов, выбор материала каркаса
2. Арочные конструкции
3. Каскадная система
4. Односкатная кровля
5. Двускатный навес
6. Расчет и проектирование поликарбонатных навесов
7. Выбираем материал для каркаса
8. Строительство поликарбонатного навеса своими руками
9. Установка опорных столбов и монтаж привязки
10. Сгибаем профиль для каркаса крыши
11. Сварка каркаса навеса
12. Крепление сотового поликарбоната на каркас

Виды, расчет и проектирование навесов, выбор материала каркаса

Самые популярные варианты козырьков и навесов из поликарбоната – арочные, каскадные, одно- и двухскатные. Все они обладают своими преимуществами и недостатками.

Арочные конструкции

Арочные навесы из поликарбоната во дворе на сегодняшний день считаются самыми популярными, особенно для организации автостоянок и галерей между домом и надворными постройками.

• Полукруглая форма свода не дает снегу скапливаться на крыше.
• В дождь вода сливается только на две стороны.
• Из-за направленных вниз боковин вероятность того, что навес будет поврежден ветром довольно низка.
• Арочная конструкция одинаково хорошо подходит как для небольшого козырька над крыльцом, так и для просторной автостоянки на несколько машин.

Недостаток арочный поликарбонатный навес имеет один – при самостоятельном его изготовлении перед вами может встать проблема сгибания профилей.

Арочный навес из поликарбоната: на фото представлена крытая автостоянка

Каскадная система

Каскадные навесы это, по сути, система из нескольких арочных. Такая конструкция выбирается для монтажа над лестничными пролетами, где наклон кровли получается очень большим. А причин тому две:

• В дождь с цельной арочной крыши, расположенной под большим углом вода льется на пространство перед первыми ступенями, попадая на входящих. При каскадном расположении элементов кровли вода уходит в стороны.
• Эстетическая сторона вопроса. Несколько каскадно расположенных арочных навесов из поликарбоната выглядят намного интереснее, чем один цельный, направленный вниз.

Недостатки такой системы – сложность конструкции, большие временные и материальные затраты.

Арочный навес из поликарбоната пристроенный к дому: фото трехступенчатой системы

Односкатная кровля

Односкатный навес из поликарбоната – это самый простой в строительстве вариант:

• Не требуется сгибания профилей, как в случае с арочными кровлями.
• Не требуется сгибания листов поликарбоната. Соответственно – вы не ограничены в выборе толщины кровельного материала.
• При строительстве можно обойтись без использования стропильных ферм, достаточно будет только продольных и поперечных балок.

Односкатные конструкции часто используют при пристройке навеса к стене дома или гаража. Недостаток – небольшой уклон кровли, зимой на ней будет скапливаться снег.

Деревянный навес из поликарбоната: фото односкатной конструкции

Двускатный навес

В строительстве немного сложнее односкатного, так как требует сведения двух скатов под определенным углом. Однако и в эксплуатации такая постройка удобнее:

• Опущенные на две стороны скаты дают лучшую, по сравнению с одним скатом защиту от ветра и осадков.
• Угол наклона крыши здесь больше, а значит зимой на ней меньше будет скапливаться снег.
• Каркас двускатной кровли получается жестким, благодаря чему он хорошо противостоит ветровым нагрузкам.

Двухскатный навес из поликарбоната можно использовать в разных целях: для автостоянок, мангалов, печей барбекю, крылец, павильонов между надворными постройками.

Двускатная крыша над печью барбекю

Расчет и проектирование поликарбонатных навесов

Еще на этапе создания проекта, до начала расчета навеса из поликарбоната из профильной трубы надо выяснить для себя следующее:

• Размер и местоположение будущей постройки.
• Ветровые и снеговые нагрузки – эти параметры влияют на форму конструкции кровли.
• Дизайн частного дома и надворных построек – от этого зависит выбор оформления каркаса и цвет поликарбонатных листов.
• Технические характеристики доступных/желаемых строительных материалов.

Вооружившись этой информацией переходим к расчету и составлению чертежа навеса из поликарбоната. Здесь уже точно указываем: габариты постройки и форму крыши; технические характеристики материала опор, каркаса и кровли; количество и характер крепежных элементов.

Обратите внимание: при определении особенностей каркаса конструкции надо учитывать, что поликарбонат выпускается листами стандартных размеров. Их стыки обязательно должны попадать на поперечные профили – обрешетку.

Как сделать навес из поликарбоната: ширина прогонов между профилями обрешетки зависит от параметров кровельного материала

А теперь о высоте поликарбонатных навесов. В принципе, она может быть любой, — все зависит от ваших потребностей и пожеланий. Однако для комфортного использования постройки будет лучше, если самая низкая точка ее кровли будет находиться не менее чем в 180 см над землей.

Параметры опорных стоек для изготовления навесов и козырьков из поликарбоната надо рассчитывать исходя из следующих цифр:

• Минимальное сечение – 40х40 мм.
• Толщина металла – от 1 мм.
• Толщина фундаментных столбов должна превышать сечение стоек минимум на 10 мм.
• Рекомендуемая глубина фундаментных ям – от 50 см.
• Для боковин стропильных ферм берется профиль сечением от 20 мм, для раскосных решеток – от 15 мм.

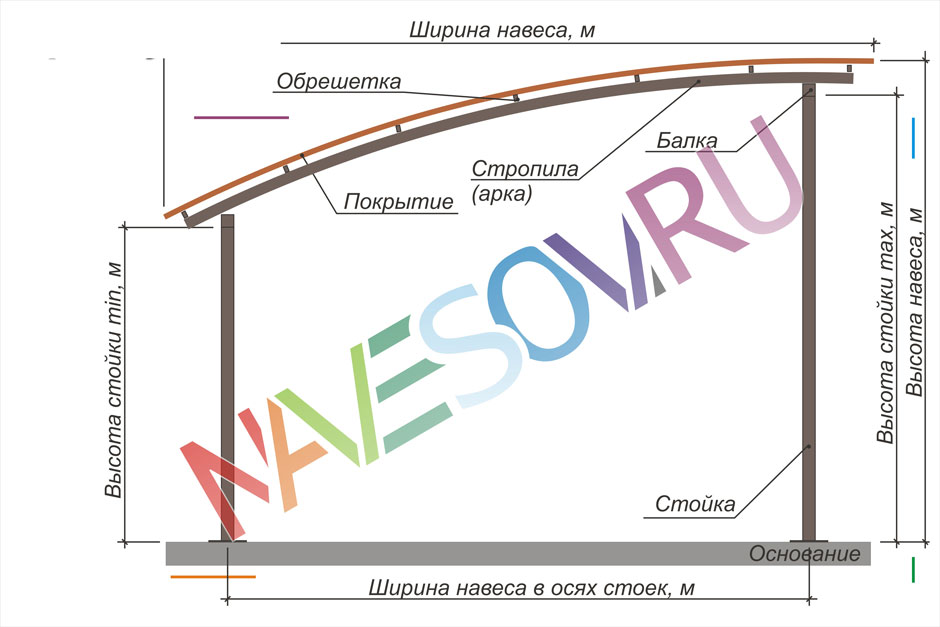

Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробными

Обратите внимание: проектирование конструкций площадью от 8 м² лучше доверить специалистам. Площадь крыши тут будет большая, а значит здесь надо будет точно рассчитать уровень снеговых и ветровых нагрузок. Ошибки могут привести к деформации или обрушению постройки.

Выбираем материал для каркаса

Обычно для изготовления навесов из поликарбоната берутся следующие материалы:

• Металлопрофиль. Долговечен, удобен в монтировании и неприхотлив в эксплуатации. Ухода требует минимального – только своевременной обработки антикоррозийными средствами. Недостатки – большой вес конструкции и высокая цена.
• Металлические трубы. Преимущества имеют те же, что и металлопрофиль. Единственное что, округлая форма в сечении не так удобна для сварки и других видов крепежей.
• Дерево – профилированный или обычный брус, оцилиндрованное бревно. Красивый, живой материал, подойдет в случае, если навес должен быть подо что-то стилизован. При строительстве деревянного навеса из поликарбоната своими руками потребуются определенные навыки в плотницком деле.

Деревянный каркас

Строительство поликарбонатного навеса своими руками

Самая продолжительная часть стройки – создание фундамента. Сам каркас и крепление на него кровельных листов займет, самое большее, полтора рабочих дня.

Установка опорных столбов и монтаж привязки

Опорные столбы устанавливаем следующим способом:

• Выкапываем фундаментные ямы – 50 см глубиной и 30 см диаметром.
• Внутрь устанавливаем арматурный каркас.
• Заливаем ямы цементно-песчаной (3/1) смесью, укрываем целлофаном и оставляем для застывания на несколько дней.
• Анкерами прикручиваем опоры к фундаменту.

Бетонирование опор

Опоры по вершинам перевязываем единой балкой, на нее затем будет опираться передняя часть навеса. Эту перевязку лучше выполнять из профиля квадратного или прямоугольного сечения. Использование круглой трубы тут нежелательно, так как площадь примыкания элементов при сварочных работах будет слишком маленькой.

Навес из поликарбоната пристроенный к дому: на фото видно расположение опор передней части

Обратите внимание: привязка навеса к стене осуществляется на балку, прикрепленную к поверхности анкерными болтами. На нужной высоте, сверяясь со строительным уровнем, отмечаем линию, по которой затем высверливаются отверстия под крепежи. Далее прикручиваем балку на стену, хорошо затягивая болты.

Делаем навес к дому из поликарбоната: на фото отображен этап монтажа привязки

Сгибаем профиль для каркаса крыши

Если навес для дачи из поликарбоната будет иметь арочную крышу, то нам придется задуматься о том, как согнуть профилированную трубу. Это можно сделать несколькими способами:

• При помощи трубогибочного станка. Такой аппарат стоит дорого, и покупать его только из-за строительства навеса не имеет смысла.
• Путем надпилов (6-8 мм) трубы и сгибанием ее в противоположную сторону. Надпилы затем закрываются «заплатками» из металла.
• Ручное сгибание предварительно разогретого профиля. Чтобы не произошло сплющивание трубы, перед работами внутрь трамбуется песок.

Ручной трубогибочный станок

Сварка каркаса навеса

Сварку каркаса начинаем со сборки стропильных ферм. Это делается на земле, с обязательным использованием строительного уровня. Раскосные рейки на параллельные профили начинаем приваривать с краев, постепенно продвигаясь к центру. Работу сильно облегчат магниты для сварки – по ним хорошо задавать углы между деталями.

На следующем видео вы можете рассмотреть, каким образом используются сварочные магниты.

[su_youtube url=»http://www.youtube.com/watch?v=ggSj2WO6uK8″]

Готовые фермы для навеса из поликарбоната выставляем на привязку и на опору передней части. Точечно наживляем, а затем привариваем. Все элементы должны стоять строго вертикально, поэтому после наживления проверяем правильность установки строительным уровнем. Если надо – немного подправляем расположение при помощи кувалды.

Навес пристроенный к дому, из поликарбоната: фото установки стропильных ферм

Поперек стропильных ферм варим прогоны из тонкого профиля прямоугольного сечения. Расстояние между деталями делается от 50 до 60 см.

Монтаж прогонов

Далее приступаем к монтажу боковин. К основаниям крайних ферм привариваем отрезки профиля и прикручиваем их по всей длине к стенам. От нижних краев отрезков к окончаниям ферм протягиваем и привариваем профили той же толщины. делаем пару-тройку поперечных перемычек. Посмотреть, как это выглядит можно на следующем фото. Каркас готов, можно приступать к монтажу поликарбоната.

Работы с боковинами

Крепление сотового поликарбоната на каркас

А теперь о том, как крепить поликарбонат к металлическому каркасу навеса.  Монтаж осуществляется при помощи специальных креплений – термошайб. Они состоят из уплотнительной и пластиковой шайб, а также заглушки к ним. Стягивается все это обыкновенными саморезами. Особое внимание следует уделить трем моментам:

• Строгая вертикальность вкручивания саморезов.
• Умеренная затяжка креплений. Недостаточная не обеспечит должного качества монтажа, а чрезмерная может привести к порче поверхности материала.
• От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
• Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.

Обратите внимание: новые листы поликарбоната нельзя оставлять в теплое время года под солнечными лучами. Клей на защитной пленке разогревается и образует очень прочное сцепление с поверхностью. В следствии этого пленку снять будет очень трудно.

Как правильно крепить поликарбонат на навес: нужно использовать специальные термошайбы

Помимо термошайб в процессе монтажа поликарбоната используется такая фурнитура:

• Разъемный профиль. Применяется для соединения вместе двух листов материала. Состоит из базы и крышки – база крепится саморезами на каркас, а крышка к ней пристегивается за счет специального замка.
• Торцевой профиль и перфолента. Они используются для отделки срезов на листах поликарбоната. Сначала по всей их протяженности наклеивается перфолента, а затем на нее фиксируется торцевой профиль.

Обратите внимание: торцевой профиль нужен не только для того, чтобы придать завершенность поликарбонатной кровли. Эта фурнитура защищает воздушные каналы листов от попадания внутрь влаги и загрязнений. А значит, от нее напрямую зависит сохранение изначального уровня прозрачности поликарбоната.

Дополнительная фурнитура

Дверная поликарбонатная маркиза серии PN

• Информация

• Ресурсы

• Видео

• отзывов

• Сравнение

<

>

Серия	Дверной тент серии PN
Функция	Твердая панель из поликарбоната
Номер модели	ДА4731-ПБС1Н	ДА4731-ПВС1Н	ДА5531-ПБС1Н	ДА5531-ПВС1Н
Цвет кронштейна	Черный	Белый	Черный	Белый
Передняя/задняя сторона Фиксирующая планка Цвет	Черный	Белый	Черный	Белый
Ширина (дюйм)	47		55
Глубина (дюйм)	31,5
Высота (дюйм)	8,3
Цвет панели	Прозрачный
Толщина панели (мм)	3
Материал панели	100% первичное сырье
Кронштейн	Нейлон с армированным стекловолокном (Технический пластик)
Фиксирующая передняя планка	Алюминий 6061-T3
Фиксирующая задняя планка	Алюминий 6061-T3
Резиновые полоски	ЭПДМ
Настенный монтаж Шурупы	SS304 (Размер винта: 5/15″x3″, размер сверла: 7/32″)
Настенный монтаж расширительные болты (опционально)	СС304 (Размер болта: 3/8″x3″, размер сверла: 3/8″)

Door Awning Comparison Table

Product Catalogs / Brochure

• Polycarbonate Awning Brochure

User’s Manuals
All Advaning products come complete with a comprehensive manual on how to properly install and operate your awning.
Здесь вы можете скачать последнюю электронную копию для вашего удобства.

• Руководство пользователя серии PN

Таблицы размеров

• ПН Монтаж кирпичной кладки​

Ограниченная гарантия и обслуживание клиентов

• Гарантия 1 год​

★★★★★  Модель №: DA4731-PBS1N, размер: 47×31 (дюйм), черный?
Дата : 29.03.2018
Этот тент было очень сложно собрать. Я рекомендую использовать резиновый молоток и деревянный брусок, чтобы вставить оргстекло в раму. Отлично работает, отлично смотрится над входной дверью.
— Из обзора клиентов Amazon.com

Сравнительная таблица дверных навесов

Сопутствующие товары

Системы навесов | ВЕЛЮКС Коммерческий

Дом Продукты Навес

Лучший выбор профессиональных дизайнеров в США для систем навесов

Наши полупрозрачные навесные системы изготовлены из легких, ударопрочных, защищенных от УФ-излучения многослойных поликарбонатных панелей, которые эстетичны и просты в установке. Доступные в различных цветах и ​​конфигурациях панелей, эти системы являются лучшим выбором профессионалов в области дизайна.

Горизонт серии М

Созданная из поликарбонатных панелей, система навесов M-Series в 250 раз прочнее стекла, предлагая нестандартные формы для безграничных вариантов дизайна.

Серия Horizon C

Эта система панелей из поликарбоната, идеально подходящая для укрытий, входов и крытых или закрытых проходов, представляет собой экономичное решение для любой индивидуальной конструкции навеса с малым уклоном.

Варианты отделки

VELUX предлагает различные варианты архитектурной отделки с покрытием FEVE и полиэфирным порошковым покрытием, PVDF и анодированием в соответствии со спецификациями AAMA. Возможна также медная обшивка.
